MODE D'EMPLOI ZOU341 ZANUSSI

Avertissements et conseils importants

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel dûment qualifié et suivant les normes en vigueur.
• Toute modification de l'installation électrique de votre maison qui s'avérerait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par un personnel dûment qualifié.
• Il est dangereux de modifier ou d'essayer de modifier vous-même les caractéristiques de cet appareil.

Utilisation

• Le four n'est destiné qu'à la préparation des aliments. Ne l'utilise pas à d'autres fins.
• Mettez toujours la lèchefrite en place lors de l'utilisation du grilloir ou de la cuisson de la viande sur la grille pour recueillir les graisses.
• Versez un peu d'eau dans la lèchefrite pour éviter que celles-ci ne brûlent en dégageant une mauvaise odeur. Utilisez toujours des gants de cuisine pour sortir les plats du four.
• Si on utilise des feuilles d'aluminium pour la cuisson au four, ne pas les poser sur la sole du four.
• Faites attention lors de l'utilisation des produits de nettoyage en spray. Ne dirigez jamais la buse, ni sur les éléments de chauffage, ni sur le bulbe du thermostat.
• L'intérieur du four doit être nettoyé et entretenu pour maintenir l'émail en bon état. Les parois auto-nettoyantes ont aussi besoin d'être nettoyées de temps en temps (rapportez-vous au paragraphe correspondant de la notice d'utilisation).
• Débranche toujours le four avant chaque nettoyage. Assurez-vous que les boutons sont toujours sur la position «Stop» lorsque l'appareil n'est pas utilisé.
• Ce four est fabriqué pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction du four et de l'éventuelle table de cuisson.
• Si vous utilisez une prise de courant à proximité du four, prenez garde que les fils des appareils électroménagers dont vous vous servez ne touchent pas les zones très chaudes de la plaque de cuisson ou qu'ils ne se coincent pas dans la porte du four.
• Certaines parties de l'appareil sont recouvertes d'un film plastique antichocs. Enlever ce film avant de mettre le four en fonction.

Protection pour les enfants

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez
• Pendant le fonctionnement le four se ré eillez à tenir les enfants à distance.
• Pendant la cuisson normale ou au gril, l'appareil se réchauffe sensiblement au niveau du hublot de la porte et des parties adjacentes. S'assurer par conséquent que les enfants en bas âge ne s'en approchent pas avec l'intention de jouer avec l'appareil. Si des appareils électroménagers sont branchés à des prises de courant à proximité du four, veiller à ce que les câbles d'alimentation de ces appareils ne viennent pas en contact avec des plaques de cuisson chaudes ou bien qu'ils ne restent pas encastrés dans la porte du four.

Service

• Pour des eventuels dépannages, adressez-vous à un service après-vente dûment autorisé et n'exigez que des pièces détachées originales. N'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par un personnel non qualifié peuvent provoquer des dommages.

Protection de l'environnement

• L'appareil hors d'utilité est à débrancher.
• Déposez les matériaux d'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Comment dire votre notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Sommaire

Avertissements et conseils importants 2 Description de l'appareil 3 Comment utiliser le four 4 Mise en service 5 Utilisation du tournebroche 5 La cuisson dans le four traditionnel 6 Tableau pour la cuisson traditionnelle 7 Cuissons au grill 7 Entretien et nettoyage 8 Que faire si quelque chose ne va pas 9 Assistance technique 9

Données techniques 10

Installation 10

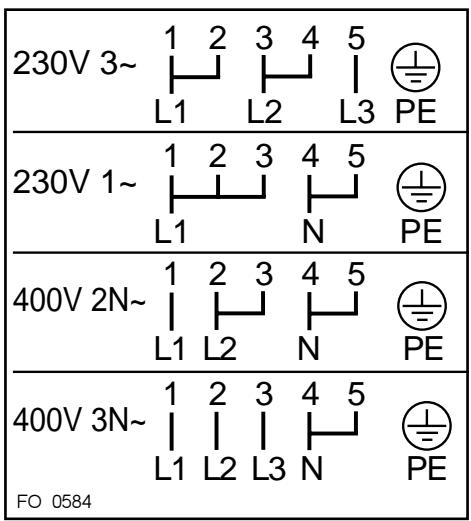

Branchement électrique 11

Dispositif de protection pour la porte du four (cod. 35791 - modèles en acier inox) : Nos appareils sont conformes aux NORMES EUROPEENNES DE SECURITE. Afin d'offrir une(Meilleure)protection pour les enfants qui poursuivent se brûler avec la porte du four en marche, il est possible d'appliquer un dispositif de protection pour la porte du four. Cet dispositif est en vente dans nos magasins de Service APRES-Vente, en précisant le "Prod. no." placé sur la plaquette d'identification. Les instructions pour le montage se trouvent dans la boîte du Kit.

FABRICANT: ELECTROLUX ZANUSSI S. p. A.

Viale Bologna, 298

47100 FORLÌ (Italie)

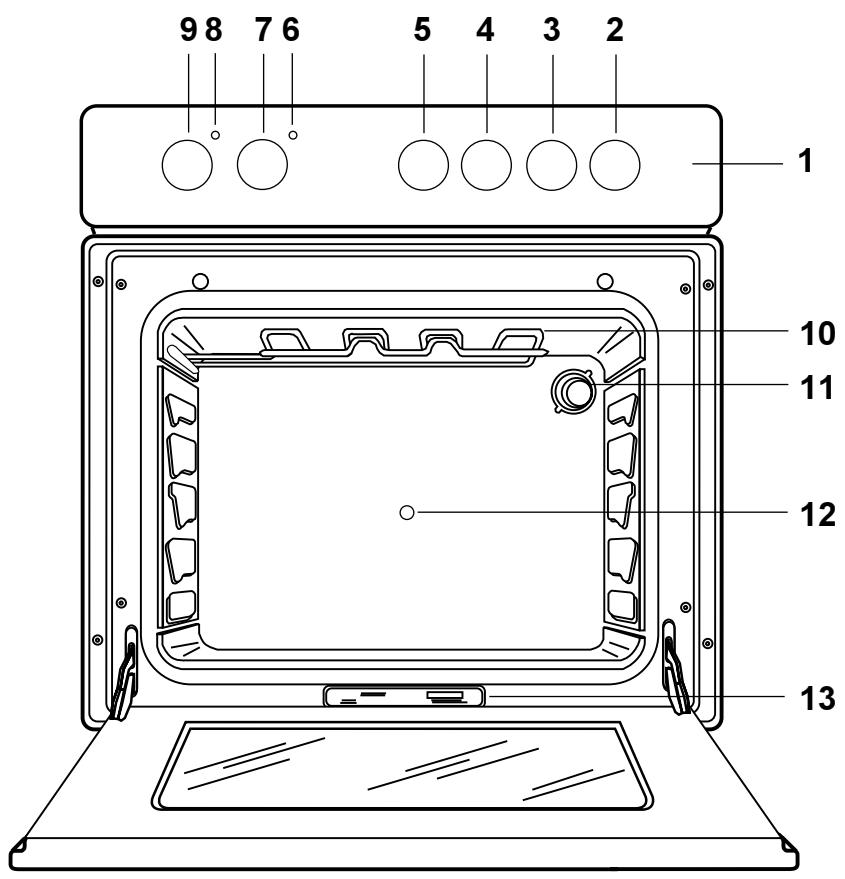

Description de l'appareil

1. Tableau de commande
2. Manette de commande plaque avant droite
3. Manette de commande plaque arrêté droite
4. Manette de commande plaque arrêté gauche
5. Manette de commande plaque avant gauche
6. Lampe-témoin thermostat
7. Manette de commande du thermostat
8. Lampe-témoin générale
9. Manette de sélection du four
10. Grill
11. Lampe du four
12. Orifice du tournebroche
13. Plaquette d'identification

Manette du sélecteur

Par la manette du sélecteur (Fig. 1) on désigne la source de chaleur:

0 Four éteint

Cuisson et rotissage traditionnels Chauffage sole Chauffage voute Grillade traditionnelle

Manette du thermostat

Par la manette du thermostat (Fig. 2) on a besoin de la température (50-250/MAX).

Cuisson au four avec système traditionnel

• Tourner la manette du sélecteur sur
• Tourner la manette du thermostat sur la température désirée.
• Amener le sélecteur sur la position (chauffage haut) ou (chauffage bas) pour un chauffage plus accentué dans la partie supérieure ou inférieure des aliments. Dans ces positions, la température ne sera jamais supérieure à 220 - 240°C, le thermostat sur "max".

Grilloir (système traditionnel)

• Tourner la manette du sélecteur sur
• Tourner la manette du thermostat sur la température désirée.

Lampe-témoin générale

Elle signale le branchement d'un élément chauffant quelconque du four/table de cuisson.

Lampe-témoin thermostat (°c)

Elle s'allume chaque fois que la résistance chauffe sous l'action du thermostat pour atteindre ou maintenir la température correspondant à la position affichée.

Thermostat de sécurité

Il coupe l'alimentation de toutes les résistances du four en cas de surchauffe imputable à un usage incorrect de l'appareil ou à la panne de certains composants. L'enclenchement du thermostat a lieu automatiquement dès que la température dans le four a baissé. Si le déclenchement du thermostat est à attribuer à la panne d'un composant, il faudra faire appel au service après-vente.

Fig. 1

Fig. 2

Ventilateur de refroidissement

Ce ventilateur a la fonction de refroidir le tableau de commande, les boutons et la poignée du four. Il se branche et se débranche automatiquement lorsqu'on manoeuvre le bouton du sélecteur.

Pour éviter tout surchauffage, le ventilateur fonctionnera aussi après l'arrêt du four, jusqu'à ce que la température atteigne des valeurs normales.

Table de cuisson

Les boutons de réglage des éléments chauffants de la table de cuisson se trouvent sur le tableau de commande du four.

Le commutateur des plaques chauffantes est commandé par un bouton à 7 positions (Fig. 3)

Position 0: fermé

Position 1: allure de chauffe minimale

Position 6: allure de chauffe maximale

Dans les positions intermédiaires on obtient des valeurs de puissance croissantes.

Lorsqu'on frit dans l'huile ou dans la graisse sur les plaques chauffantes il faudra surveiller attentivement la cuisson, car l'huile ou la graisse poursaient facilement s'enflammer par suite d'une surchauffe.

Mise en service

Avant d'utiliser votre four pour la première cuisson, faites-le chauffer à vide pendant une heure environ, ici afin d'éliminer l'odeur provenant du calorifuge.

a) Retirez impérativement les éventuelles étiquettes publicitaires ou pellicules de protection ; b) placez le thermostat sur le repère MAX (250) et le sélecteur sur la position () ; c) aérez convenablement la cuisine ; d) prenez également la précaution de laver l'intérieur du four avec une éponge humide et un détergent doux, et les accessoires du four avec un produit utilisé pour la vaisselle.

Fig. 3

Fig. 4

Pour ouvrir la porte du four, empoignez toujours la poignée au centre (fig. 4).

Utilisation du tournebroche

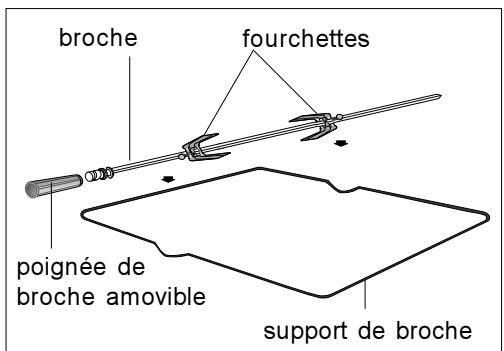

Pour utiliser le tourne-broche:

• Enfiler et fixer la viande sur le tourne-broche (fig. 5);
• posez la broche sur le support et glissez l'ensemble au gradin 3 (fig. 5).
• engagez l'extrémité de la broche dans le carré d'entraînement du moteur (orifice sur la paroi de fond du four - voir fig. 5).
• ôter la poignée;
• mettez en marche le moteur en tournant le manette du sélecteur sur la position.

Laissez la porte du four fermée.

Ne sélectionnez pas une température supérieure à C.

Fig. 5

La cuisson dans le four traditionnel

Toutes les cuissons doivent être faites avec la porte du four fermée.

L'air chauffé par les deux résistances en bas et en haut du four se répartit dans l'enceinte de façon homogène. Enfourner sur la glissière centrale. Utiliser les glissières en haut ou en bas pour un chauffage plus accentué dans la partie supérieure ou inférieure des aliments. Tourner la manette du thermostat sur le symbole correspondant.

Pâtisserie

La pâtisserie demande en général une température modérée (150 à 200°C) et un préchauffage de 10 minutes environ.

Pour la bonne réussite de vos préparations, n'ouvrir la porte du four qu'après écoulement de 3/4 du temps de cuisson.

Les mélanges battus doivent se décoller de la cuillère avec une certaine difficulté, car une fluidité excessive prolongerait inutilement le temps de cuisson.

Dans le cas de préparations à base de pâte brisée qui doivent être garnies avec une farce très humide, pour obtenir une pâte toujours croustillante, il suffira de cuire le fond de tarte pour 2/3 avant de le garnir.

Ensuite enfourner la tarte à nouveau pour compléter la cuisson.

Vende et poissons

La viande devrait peser 1 kg au moins. Les viandes rouges très tendres, à cuire saignantes, doivent être cuites à une température très élevée (200°-250°C) pour conserver tout leur jus.

Pour les viandes blanches, les volailles et les poissons, une température plus BASSE (150^ - 175^) doit être utilisée.

Les ingrédients du jus seront mis directement dans le plat allant au four si le temps de cuisson est court, autrement ils seront ajoutés au cours de la dernière demi-heure. Pour contrôler le degré de cuisson, presser la viande avec une cuillère. Si la pièce est cuite à point, la viande ne cédera pas.

Prévoir un temps de cuisson plus court pour le rosbif et le filet.

Les rôts de viande et les volailles peuvent être placés directement sur la grille support, dans ce cas il faudra glisser la lèchefrite dans un gradin situé en dessous. Les rôts peuvent également être placés dans des plats en terre cuite ou en verre résistant à la chaleur.

Attendre 15 minutes au moins avant de découvrir la viande de façon que le jus se stabilise. Verser de l'eau dans la lèchefrite pour diminuer la formation de fumées à l'intérieur du four. Si l'eau avait se consommer pendant la cuisson, il faudra en ajouter d'autre, pour éviter la formation de vapeur.

Après cuisson, tenir les plats au chaud dans le four à la température minimale.

Attention!

Ne pas garnir le four avec des feuilles en aluminium. Ne pas placer sur la sole du four des casseroles, la l'échufe ou la tôle à pâtisserie.

Il en résultait une accumulation de chaleur qui nuirait au résultat de la cuisson et endommagerait l'email.

Conseils pour la cuisson au grill

Presque toutes les viandes peuvent être grillées, exception faite pour quelques viandes maigres de gibier et les rouleaux de viande hachée. Placer les viandes et poissons, après les avoir huilés, directement sur la grille. Celle-ci sera placée à la hauteur convenant à l'aliment à cuire. Glisser la léchefrite dans la 1re glissière en partant du bas.

Un voile d'eau dans la lèchefrite facilitera le nettoyage du four.

Temps de cuisson

Les temps de cuisson peuvent varier légèrement selon la nature et le volume des différentes préparations. Nous vous conseillons de surveiller vos premières préparations, car en réalisant les mêmes plats dans les mêmes conditions vous obtiendrez tous les mêmes résultats.

Les temps et les températures indiqués dans le tableau qui suit sont disponibles à titre indicatif.

Nous avons indiqué deux températures pour chaque aliment. Nous conseillons de sélectionner d'abord la température inférieure et de passer ensuite à la température supérieure, lorsque par exemple le mets n'est pas doré à point.

Nous vous conseillons de consulter le tableau des cuissons pour les premières utilisations du four, en l'adaptant ensuite à vos exigences et à vos habitudes.

Fig. 6

Tableau pour la cuisson traditionnelle

QUANTITÉgr.	ALIMENTS	Cuisson traditionnelle		Temps decuissonminutes	REMARQUES
		Niveau451	Tempé-rature°C
1000500500250	GATEAUXAvec pâte à blancs battusAvec pâte levéePâté brisés - fond de tarteTarte à la "ricotta"Tarte aux pommesStrudelTartes à la confiturePetits foursBiscuitsMeringuesPAIN et PIZZAPain blancPain de seiglePetits painsPizzaTERRINESDe pâtesDe légumesPetites quichesLasagnesVIANDESRôti de boeufRôti de porcRôti de veauRosbifAgneauPouletDinndeCanardOieLapinPOISSONSEntierFilets	211221112222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222	180180175180175180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180	45 ~ 6020 ~ 3520 ~ 3060 ~ 8040 ~ 6060 ~ 8045 ~ 6020 ~ 3520 ~ 3545 ~ 6030 ~ 4520 ~ 3520 ~ 3540 ~ 5045 ~ 6050 ~ 70100 ~ 13090 ~ 12050 ~ 70110 ~ 13060 ~ 80210 ~ 240120 ~ 150150 ~ 20060 ~ 80140 ~ 6030 ~ 40	1 paindans moulé8 petits pains sur l'échefrite

Remarques: Les temps de cuisson indiqués ne comprennent pas le préchauffage. Nous vous conseillons, en particulier pour les pâtisseries, la pizza et le pain, de chauffer le four pendant environ 10 minutes avant de commencer la cuisson.

Cuissons au grill

ALIMENTS	Quantité		Cuisson au grill		Temps cuisson en minutes
	Nbr. morceaux	Grammes	Niveau 4/5	Temps. °C	Côte Sup.	Côte Inf.
Bifteck	4	800	4	max	10	8
Côtes de porc	4	600	4	max	12	8
Saucisses	8	500	4	max	10	6
Poulet en morceaux	6	800	3	max	30	20
Brochettes variées	4	700	4	max	12	10
Blanc de poulet	4	400	4	max	13	10
Tomates coupées en 2	8	500	4	max	12	—
Poisson, filets	4	400	4	max	8	6
Coquilles St Jacques	6	—	4	max	12	—
Croque-monsieur	4	—	4	max	8	—
Tranches de pain	4	—	4	max	2~3	1

Avant d'effectuer tout nettoyage, débrancher toujours le four et le laisser refroidir.

L'appareil ne peut être nettoyé à la vapeur chaude ni avec appareil à jet de vapeur chaude.

Nettoyage du four

Débrancher le four avant tout nettoyage.

Le nettoyage du four est indispensable pour un usage de longue durée de l'appareil. À cet effet, procédez comme suit:

- effectuer le nettoyage lorsque le four est froid; - nettoyer les parties émaillées avec de l'eau tiède savonnée. Eviter l'emploi de produits abrasifs qui pourraient les rayer; - les parties en acier inox doivent être nettoyées après usage avec de l'eau et essuyées avec un chiffon doux; - pour le nettoyage de l'intérieur du four utiliser de l'eau chaude savonneuse ou des produits d'entretien classiques vendus dans le commerce; - nettoyer les surfaces vitrées lorsqu'elles sont froides. N'utiliser jamais de produits abrasifs ou d'objets tranchants.

Conseils pour l'entretien du four:

L'émail du four est extrêmement résistant.

De toute façon, des gouttes de jus de fruits ou de sauces peuvent provoquer l'apparition de taches indélébiles. La formation de taches sur l'émail ne compromet pas le fonctionnement du four.

Nettoyer à fond le four après chaque usage. En effet, à ce moment, les dépôts de graisse et autres s'enlèvent facilement. Si vous les y laissiez, une fumée et une odeur âcre se dégageraient à la cuisson suivante.

Avant toute opération, débrancher l'appareil.

• Dévisser la calotte (Fig. 8).
• Enlever l'ampoule et la remplacer par une autre ayant les mêmes caractéristiques et apte à supporter des températures élevées (300°C):
• Tension: 230 V( 50 Hz);
• Puissance : 15 W ; Culot : E 14
• Remonter la calotte et brancher à nouveau l'appareil.

Nettoyage de la porte du four

Pour nettoyer complètement la porte du four, il est conseillé de la démonter en suivant les instructions suivantes:

a) basculez vers la porte les deux leviers situés sur les deux charnières ; b) refermez la porte jusqu'à ce qu'elle soit en butée (sur les leviers) ; c) prenez la porte à deux mains (mais pas par la poignée) et dégagez les charnières en soulevant légèrement la porte (fig. 7) ; d) posez la porte à plat.

Nettoyez la porte avec un détergent doux (produit utilisé pour la vaisselle) et de l'eau tiède. Rincez et séchez soigneusement. N'utilisez pas de produits abrasifs ou caustiques. Remontez la porte en procédant en sens inverse.

Joint de la porte du four

Contrôler périodiquement le joint qui se trouve autour de l'ouverture du four et vérifier qu'il n'est pas abîmé. S'il est endommagé, ne pas utiliser l'appareil, appelez votre centre d'assistance technique pour le faire changer. Pour nettoyer le joint, ne pas utiliser d'objets ou de produits abrasifs.

Fig. 7

Fig. 8

Que faire si quelque chose ne va pas

Plusieurs problèmes de fonctionnement peuvent dépendre de simples opérations d'entretien ou d'oublis et peuvent facilement être résolus sans que l'intervention de l'Assistance Technique soit nécessaire.

PROBLEM	SOLUTION
■ Le four ne marche pas	◆Vérifiez si les boutons sont régles correctement pour la cuisson et répétez les opérations décrites dans le livret. ou ◆Contrôlez les interrupteurs de sécurité («disjoncteurs différentiels») de l'installation électrique. Si la panne se situe au niveau de l'installation, adressez-vous à un électricien.
■ Le témoin du thermostat ne s'allume pas	◆Réglez le thermostat sur une température ou ◆Mettez le sélecteur sur une fonction.
■ La lumière à l'intérieur du four ne s'allume pas	◆Mettez le sélecteur sur une fonction. ou ◆Achetez dans un Centre d'Assistance une ampoule pour hauteures températures et montez-la en suivant les instructions fournies au chapitre «Entretien» duprésent livret d'instructions.
■ La cuisson au four est trop lente ou trop rapide	◆Consultez le contenu duprésent livret
■ De l'humidité se forme sur les aliments et à l'intérieur du four	◆Ne laissez pas les aliments dans le four plus de 15-20 minutes après la fin de la cuisson.

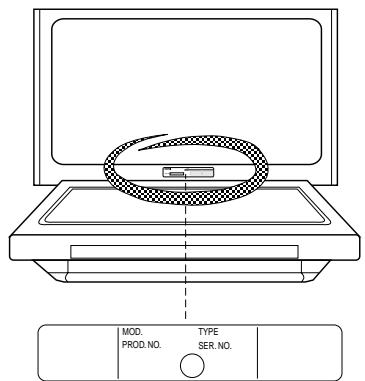

Assistance technique - pièces de recharge originales

Si malgré toutes ces opérations, l'appareil ne fonctionne toujours pas, adressez-vous au service d'assistance en expliquant de quel type de panne il s'agit, le modèle de l'appareil (Mod.); le numéro de produit (Prod. ^) et le numéro de fabrication (Ser. ^) que vous trouverez gravés sur la plaquette d'identification du four.

Les pièces de rechange originales, certifiées par le constructeur du produit et portant la marque ci-dessous

dont vendues seulement dans nos Centres d'Assistance Technique et dans les Magasins de pièces de rechange autorisés.

Cotes d'encastrement

Hauteur 59,1 cm

Largeur 56,0 cm

Profondeur 50,0 cm

Intérieur du four

Hauteur 32,5 cm

Largeur 44,0 cm

Profondeur 40,0 cm

Volume utile 58

Cet appareil est conforme aux Directives Communitaires CEE suivantes:

73/23 - 90/683 (Basse Tension) ; 89/336 (Compatibilité Electromagnétique) ; 93/68 (Directives Générales) ;

Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'exécuter les opérations d'installation et de branchement de la façon affectue, tout en respectant la législation et les normes en vigueur. Le montage sur le meuble et l'installation électrique doit être effectué uniquement par des techniciens spécialisés et/agrées.

Encastrement

Pour le bon fonctionnement de l'ensemble de cuisson encastré dans un meuble ou dans toute autre niche prévue à cet effet, il est indispensable que ces derniers possèdent les caractéristiques appropriées.

Encastrer l'appareil de façon à ce qu'il touche aux meubles de cuisine voisins. Cela dans le but d'éviter que l'on puisse entrer accidentellement en contact avec les parties électriques.

En outre, toutes les pièces de protection de l'appareil - même un éventuel panneau de protection, p. ex. lorsqu'il est placé à la fin ou au commencement des éléments de cuisine - devront être fixées de telle façon qu'elles ne pourront être enlevées qu'à l'aide d'un outil.

• Cotes d'encastrement (Fig. 9)
• Sous-encastrement (Fig. 10)

Fixation dans le meuble

• Placer l'appareil dans la niche de meuble.
• Ouvrir la porte du four et fixer le corps du four au meuble à l'aide de quatre vis à bois s'adaptant aux trous pratiqués à cet effet sur les montants latéraux (Fig. 11).

Puissance des éléments

Elément de sole 1000 W

Elément de voûte 800 W

Four (sôle + voûte) (1000 + 800) 1800 W

Grillotir 1750 W

Lampe four 15 W

Moteur de la turbine 30 W

Moteur du ventilateur de refroidissement 25 W

Puissance max. absorbée 1850 W

Tension d'utilisation 230/400 V 3N ~ 50 Hz

Fig. 9

Fig. 10

Fig. 11

Branchement électrique

Le branchement devra être exécuté en respectant les normes en vigueur.

Avant de procéder au branchement, s'assurer que :

— les plombs ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique) ; — l'installation d'alimentation est dotée d'une mise à la terre efficace, conformément aux normes et aux dispositions légales en vigueur ; — la prise ou le disjoncteur omnipolaire utilisés pour le branchement sont facilement accessibles avec l'appareillage installé.

L'appareil est livré sans câble d'alimentation.

Utiliser des câbles de type H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F, d'une section adaptée à la charge. Monter une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Le câble est muni de trois conducteurs. Celui de mise à la terre est repéré jaune/vert. Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm. Le conducteur de mise à la terre jaune/vert ne doit pas être coupé par l'interrupteur. Le câble d'alimentation sera positionné de façon à ce qu'à aucun point il ne devra atteindre une température supérieure de 50°C à la température ambiant.

Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min. environ.

Branchement électrique à la plaque à bornes

Le four est équipé d'une plaque à bornes à 6 pôles dont les conducteurs sont prédisposés pour fonctionner en 400 V avec neutre (Fig. 12). En cas d'alimentation différente, effectuer le raccordement d'après la Fig. 13. Le conducteur de terre sera raccordé à la borne repérée

par le signe (12). Après le raccordement du câble à la plaque à bornes, le fixer au moyen du serre-cable.

Raccordement électrique fourtable de cuisson

Ce four peut se combiner seulement aux tables de cuisson indiquées au paragraphe "Assistance Technique".

La prise de raccordement à la table de cuisson se trouve dans la partie supérieure du mouf du four. Le connecteur à fiche de la table de cuisson est à raccorder à la prise correspondante du four. Tout branchement erroné est ainsi évité.

Le constructeur décline toute responsabilité au cas où les normes de prévention des accidents ne seraient pas respectées.

Fig. 12

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se déclarer. Notre service clientèle se charge de réparer ici sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultat d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la valeur et la solidité générales de l'appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :
8. une réaction chimique ou électrochimique provoquée par l'eau, des conditions environnementales anormales en général, des conditions de fonctionnement inadaptées,
9. un contact avec des produits agressifs.
10. La garantie ne s'applique pas pour les défectuosités, dues au transport, survenues en dehors de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie.
11. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou

d'interventions pratiquées par des personnes non qualifiées ou incompetence, ou qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.

1. Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables.
2. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennent plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
3. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas conduisive, ou si les frais de réparations sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur. Dans ce cas, nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.
4. La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie.
5. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
6. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur voudrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnaue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie. Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 - 1502 LEMBEEK Tél. [phone]
