MODE D'EMPLOI SUB600PBLACK LEON
Manuel d'utilisation
| SUB 600 P | |
| Description | Caisson de grave actif clos |
| Haut-parleur | Grave Polyflex de 30 cm |
| Coupure à -6 dB | 26 Hz |
| Réponse en fréquences (+/-3 dB) | 28 Hz à 270 Hz |
| Entrée RCA | Droit, gauche LFE |
| Fréquence de coupure | Variable 40 Hz - 200 Hz (LFE) |
| Réglage de phase | Inverseur de phase 0° / 180° |
| Modes d'alimentation | AutoStandby enable / disable |
| Puisance de l'amplificateur | 600W Dynamic (300 W RMS) |
| Dimensions (H x L x P) | 400 x 400 x 425 mm |
| Poids | 21 kg |
| SUB 600 P | |
| Type | Active closed subwoofer |
| Speaker | 12" (30cm) Polyflex woofer |
| Frequency Response at -6dB | 26Hz |
| Frequency Response (+/-3dB) | 28Hz-270Hz |
| RCA input | Right, left LFE |
| Crossover Frequency | Variable 40Hz-200Hz (LFE) |
| Phase adjustment | Phase inverter 0°/180° |
| Power Modes | AutoStandby enable/disable |
| Amplifier Power | 600W Dynamic (300W RMS) |
| Dimensions (HxWxD) | 153/4"x153/4"x163/4"(400x400x425mm) |
| Weight | 46.3lbs (21kg) |
Instructions de sécurité importantes!
Le point d'exclamation contenu dans un triangle équilateral a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en œuvre et à l'entretien de l'appareil.
- Lisez ces instructions.
- Conservez ces instructions.
- Tenez compte de tous les avertissements.
- Suivez toutes les instructions.
- N'utilise pas cet appareil à proximité de l'eau.
- Nettoyez uniquement avec un chiffon sec.
- N'obstruez aucun orifice de ventilation. Installez l'appareil en suivant les instructions du fabricant.
- N'installez pas l'appareil à proximité d'une source de chaleur telle qu'un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.
- Ne contournez pas le dispositif de sécurité de la fiche polarisée. Une fiche polarisée possède deux lames dont une plus large que l'autre. La grande lame est fournie pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolette.
L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un risque de choc électrique.
- Assurez-vous que le câble d'alimentation ne puisse pas être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appareil.
- Utilisez uniquement les accessoires recommandés par le fabricant.
- N'utilise que les chariots, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil. Lorsqu'un chariot est utilisé, redoublez de prudence pendant le déplacement de l'ensemble chariot/appareil afin d'éviter toutes blessures par basclement.
- Débranchez l'appareil en cas d'orage ou si l'appareil reste inutilisé pendant de longues périodes.
RISK OF ELECTRIC SHOCK DO NOT OPEN
ATTENTION: Afin de prévenir tout risque de choc électrique, n'enlevez pas le capot (ou l'arrête) de cet appareil.
Aucune pièce n'est remplaçable par l'utilisateur. Pour entretien ou réparation, contactez une personne qualifiée.
- Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tel que la déterioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou la chute de l'appareil.
- Lorsque la prise du réseau d'alimentation, une prise placée sur l'appareil ou le commutateur On/Off est utilisé comme dispositif de sectionnement de l'alimentation, ce dispositif doit demeurer aisément accessible.
- ATTENTION : Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à l'eau, la pluie ou à l'humidité. De plus, l'appareil ne doit pas être exposé à des
- er en contact avec les composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répandre de liquide sur l'appareil.
- Ne tentez pas de réparer cet appareil par vos propres moyens. L'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.
- La température ambiante lors de l'utilisation de l'appareil ne doit pas dépasser 35 degrés Celsius (95°F).
- N'utilisez pas cet appareil dans des climats tropicaux.
- N'utilisez pas cet appareil dans des zones situées au-dessus de 2000 m d'altitude (6500 ft).
- Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.
- L'appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit.
- Si l'appareil a eté transporte d'un environnement froid à un environnement chaud, s'assurer qu'aucun phénomène de condensation ne s'est produit avant de connecter le cordon d'alimentation.
- Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.
- Raccordez ce produit uniquement au type d'alimentation secteur indiqué sur l'appareil. En cas d'hésitation sur le type d'alimentation nécessaire au produit ou de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, réferez-vous au manuel d'utilisation.
- Laisser toujours une distance de 5 cm (2") minimum autour du produit pour assurer une bonne ventilation.
- Lorsque le remplacement de composants est nécessaire, s'assurer que le technicien de maintenance utilise les composants spécifiés par le fabricant ou
- Après éder à des tests afin de vérifier que le produit fonctionne en toute sécurité.
- Raccordez ce produit uniquement au type d'alimentation secteur indiqué sur l'appareil. En cas d'hésitation sur le type d'alimentation nécessaire au produit ou de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, réferez-vous au manuel d'utilisation.
- Afin d'éviter des dommages auditifs eventuels, n'écoutez pas les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à un niveau sonore excessif peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie).
L'exposition de l'appareil auditif à un niveau supérieur à 85 dB SPL LAeq pendant plusieurs heures peut endommager l'ouie irréversiblement.
(CE160417-6044)
Pour validation de la garantie FOCAL-JMLAB, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
Connexions
Sur les entrées RCA bas niveau :
Lorsqu'un amplificateur 2 canaux équipé de sorties ligne « Pre-out » est utilisé, Sub 600 P devra être connecté sur les entrées stéréo RCA « Line inputs Right (R) / Left (L) » (fig. B).
Sur l'entrée LFE :
Lorsqu'un amplificateur audio/video multicanaux est utilisé, l'entrée unique LFE du Sub 600 P sera connectée sur la sortie « subwoofer » de l'amplificateur audio/video (fig. C).
Mise en route (fig. a)
- Avant de le mettre en route, réferez-vous aux consignes de sécurité.
- Vérifiez le sélecteur de tension 6 avant de brancher le cordon d'alimentation au secteur.
- Raccordez le caisson de grave au secteur.
Réglages home cinéma (fig. a)
- Connectez le caisson de grave à l'amplificateur en utilisant la sortie LFE ⑤ du caisson de grave
- Mettez l'interrupteur de mise en tension sur « ENABLE » ①.
- Réglez le potentiomètre « CROSSOVER » en position LFE.
- Ajustez le potentiomètre « VOLUME » à mi-course.
- Ajustez ensuite le volume à l'aide des réglages de votre amplificateur.
Réglages stéréo (fig. a)
- Connectez le caisson de grave à l'amplificateur en utilisant les sorties Left & Right 5 du caisson de grave
- Mettez l'interrupteur de mise en tension sur « ENABLE » ①.
- Réglez le potentiomètre « CROSSOVER » 3 en position intermédiaire (environ 100 Hz).
- Ajustez le potentiomètre « VOLUME » à mi-course.
- Ajustez le niveau de grave en fonction des autres enceintes utilisées. Ce réglage pourrait se faire en utilisant des programmes musicaux aussi variés que possible. Le grave devra être présent sans être trop pesant.
- Choisissez le mode de l’inverseur de phase (0^ ou 180^) ②. La bonne position est celle qui procure subjectivement le niveau de grave le plus élevé et le plus équilibré.
- Affinez le réglage de la fréquence de coupure autour de 100 Hz. Plus cette valeur sera réglée bas, plus le grave semblera profond et ample. Plus elle sera élevée, plus les impacts seront percutants. Le bon réglage est obtenu lorsque toutes ces caractéristiques sont simultanément atteintes.
- Réajustez au besoin le réglage du volume.
- Cette procédure devra être reproduite chaque fois que le caisson de grave changera de place.
Mode "auto standby" 1
Allumage/extinction temporisé automatique. Le Sub 600 P est équipé d'un système de détection automatique du signal audio. Lorsque le contacteur « Auto Standby » est placé en mode « Enable », le caisson se mettra immédiatement sous tension dès qu'un signal audio sera détecté en entrée. En mode « Disable », le détecteur est inactif et le caisson est maintenu sous tension en permanence.
Inversement, lorsque aucun signal n'est reconnu en entrée du caisson au bout de 20 minutes environ, le système de détection met automatiquement le caisson en mode veille.
En cas d'absence prolongée durant plusieurs jours, il est conseillé de mettre le contacteur de mise sous tension en position « Off ».
Choix des câbles
Pour connecter le caisson de grave à l'amplificateur, utilisez un cordon RCA/RCA blindé de longueur adaptée. Si vous avez des doutes, demandez conseil à votre revendeur pour trouver la solution la plus adaptée à vos besoins.
Emplacement

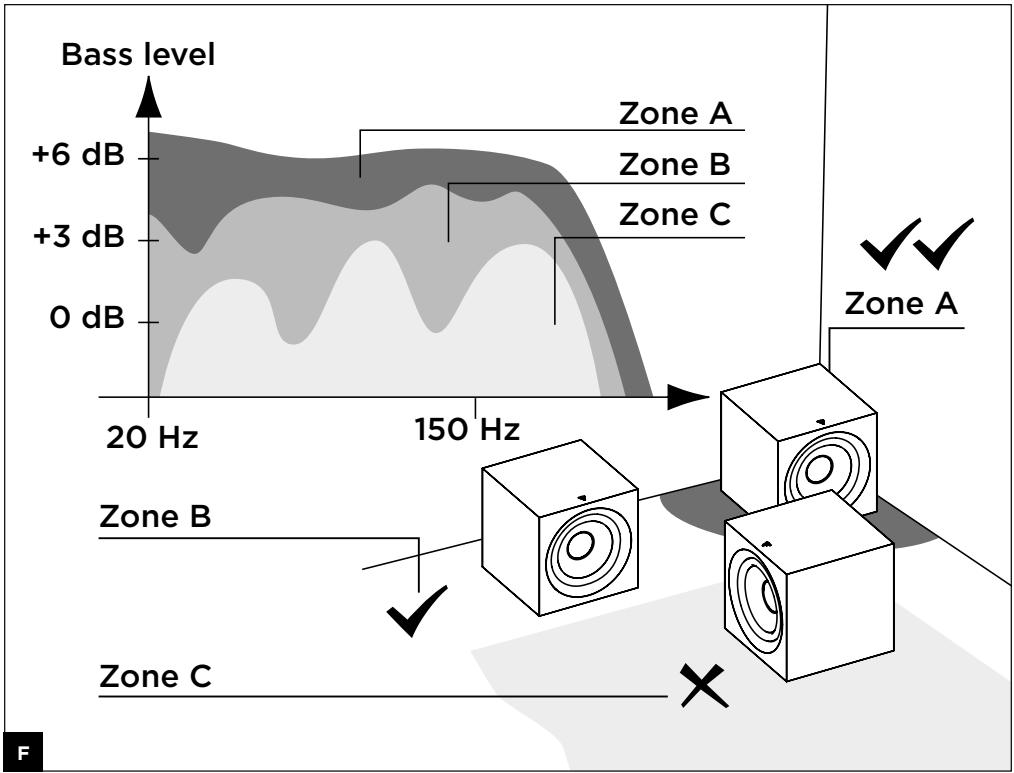

Contrairement à une enceinte acoustique qui doit être suffisamment éloignée des murs et des angles de la pièce d'écoute, nous vous conseillons de placer le caisson de grave Sub 600 P dans un angle.
En plaçant le caisson de grave dans un angle, les résonances de la pièce seront excitées de façon plus linéaire et prévisible. Non seulement la perception du grave sera optimale, mais en plus cette disposition permettra d'accroître le niveau de grave de 6 dB. Si pour des questions de contraintes d'aménagement, vous ne pouvez pas placer le caisson dans un angle, essayez différents emplacements dans la pièce jusqu'à trouver le meilleur compromis possible.

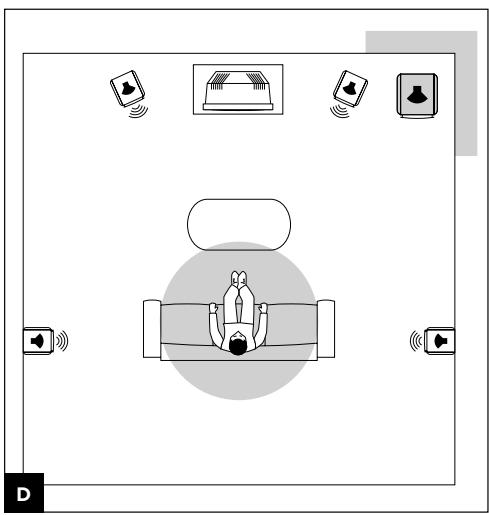

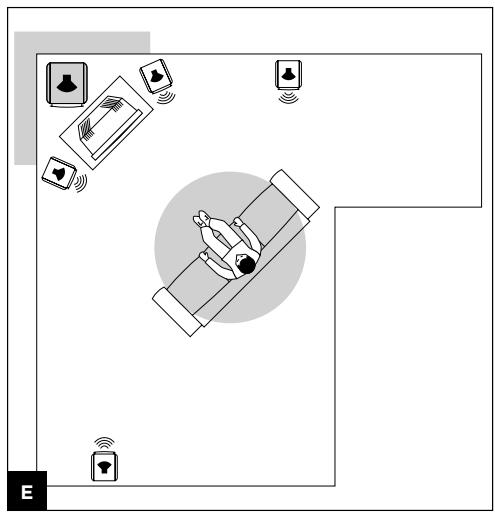

D'une manière générale, il faudra veiller à placer le caisson de grave à l'avant de la position d'écoute. (fig. D et E). Il est déconseillé de le placer à l'arrière.
Les bandes de fréquences concernées étant omnidirectionnelles, le grave n'est pas affecté par un objet ou un meuble placé entre le caisson et le point d'écoute (fig. F).
Période de rodage
Le woofer utilisé dans le Sub 600 P est un élément mécanique complexe qui exige une période de rodage pour fonctionner au maximum de ses possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines.
Pour accélérer cette opération, nous vous conseillons de faire fonctionner ce caisson de grave une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de votre subwoofer actif.
Conditions de garantie
La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel déficient, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel sera réparé ou remplacé et vous sera rendu. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Entretien
L'entretien du Sub 600 P se limite à un dépoussierage à l'aide d'un chiffon sec. Si le produit est tâché, nous vous recommandons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface. Éviter la proximité d'une source de chaleur.
