HD-D45HG4T - Téléviseur SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Téléviseur
Écran	Non précisé
Résolution	Non précisé
Technologie d'affichage	Non précisé
Connectivité	HDMI, USB (général)
Compatibilité HD	Haute Définition (HD)
Fonctions réseau	Non précisé
Audio	Stéréo intégrée
Consommation électrique	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé
Langues du menu	Multilingue
Normes de sécurité	Conforme aux normes générales
Garantie	Non précisé
Instructions de sécurité	Inclues dans la notice

FOIRE AUX QUESTIONS - HD-D45HG4T SAGEM

Comment réinitialiser le SAGEM HD-D45HG4T ?

Pour réinitialiser votre SAGEM HD-D45HG4T, maintenez enfoncé le bouton 'Power' pendant environ 10 secondes jusqu'à ce que l'appareil redémarre.

Pourquoi mon SAGEM HD-D45HG4T ne capte pas les chaînes ?

Vérifiez d'abord votre connexion antenne. Assurez-vous qu'elle est correctement branchée et que l'antenne est orientée dans la bonne direction. Vous pouvez également effectuer une nouvelle recherche de chaînes dans les paramètres.

Comment mettre à jour le firmware du SAGEM HD-D45HG4T ?

Pour mettre à jour le firmware, accédez au menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran. Assurez-vous que votre appareil est connecté à Internet.

Mon SAGEM HD-D45HG4T affiche un écran noir, que faire ?

Vérifiez que l'appareil est bien allumé et que le câble HDMI/AV est correctement connecté. Si le problème persiste, essayez de redémarrer l'appareil.

Comment régler le son sur le SAGEM HD-D45HG4T ?

Utilisez la télécommande pour accéder au menu des paramètres audio. Vous pouvez ajuster le volume et sélectionner les options audio selon vos préférences.

Le SAGEM HD-D45HG4T se bloque souvent, que faire ?

Vérifiez si le logiciel est à jour. Si le problème persiste, essayez de réinitialiser l'appareil aux paramètres d'usine. Assurez-vous également qu'il n'y a pas de surchauffe due à un mauvais placement.

Comment configurer le SAGEM HD-D45HG4T pour la télévision par satellite ?

Accédez au menu des paramètres, sélectionnez 'Installation' puis 'Satellite'. Suivez les instructions pour entrer les informations de votre fournisseur de services satellite.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles de la télécommande. Assurez-vous qu'elles sont correctement installées et chargées. Si le problème persiste, essayez de réinitialiser la télécommande.

Comment accéder aux chaînes payantes sur le SAGEM HD-D45HG4T ?

Assurez-vous que votre abonnement aux chaînes payantes est actif. Accédez au menu des paramètres et vérifiez les options de décryptage. Vous devrez peut-être entrer un code d'accès fourni par votre opérateur.

MODE D'EMPLOI HD-D45HG4T SAGEM

1. Précautions 2
   1.1. Sécurité 2
2. Mise en service 4
   2.1. Montage des colonnes HP (en option) 4
   2.2. Raccordement antenna 4
   2.3. Raccordement secteur 5
   2.4. Mise en marche 5
   2.5. Arrêt de votre Ecran Home Cinéma SAGEM AXIUMTM 5
3. Première installation Rapide 6
4. Description des touches et des voyants lumineux 6
   4.1. Touches de la porte latérale droite. 6
   4.2. Voyants lumineux en façade et récepteur télécommande 7
5. Tetecommande 7
6. Réglages personnalisés 8
   6.1. Changement de code de protection 8
   6.2. Retour à la configuration initiale 8
   6.3. Recherche des programmes hertziens 8
   6.3.1. Choix du pays 8
   6.3.2. Installation manuelle 9
   6.3.3. Installation automatique 9
   6.3.4.Modification de la liste des programmes 9

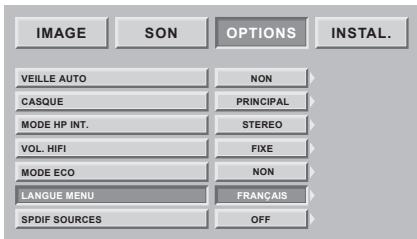

   6.4. Choix de la langue MENU 10

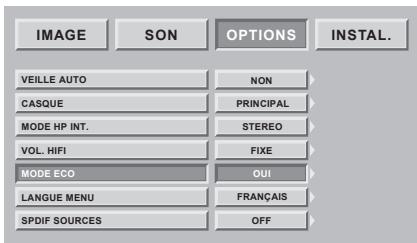

   6.5. Réglage du mode économique 10

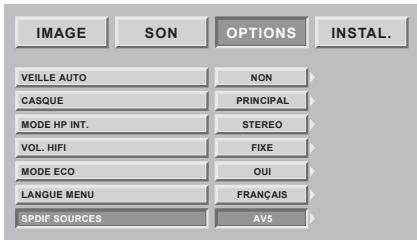

   6.6. Réglage de la sortie SPDIF 10

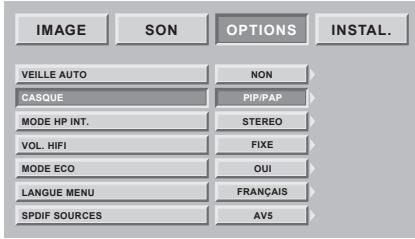

   6.7. Réglage de la sortie casque 11

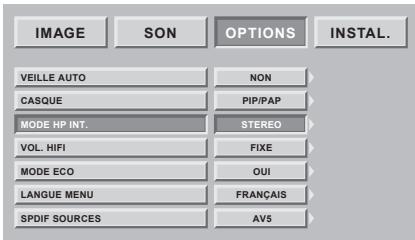

   6.8. Réglage du mode des haut-parleurs 11

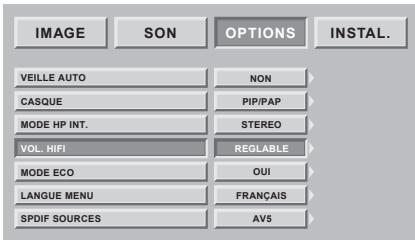

   6.9. Réglage de la sortie Hi-Fi 11
   6.10. Réglage du mode de sortie de veille 11
7. Raccordements des équipements et configurations 12

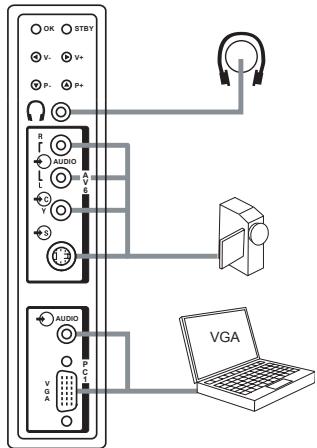

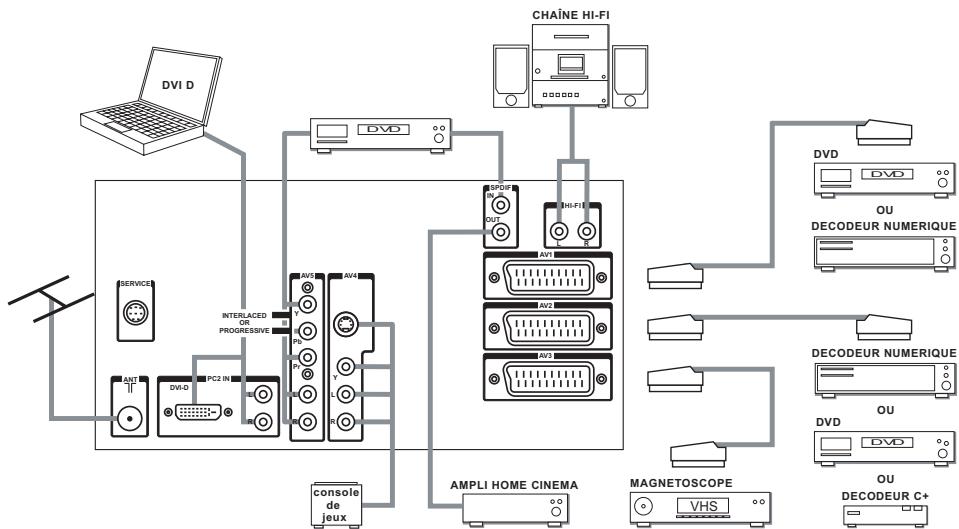

   7.1. Conseils de raccordements 12

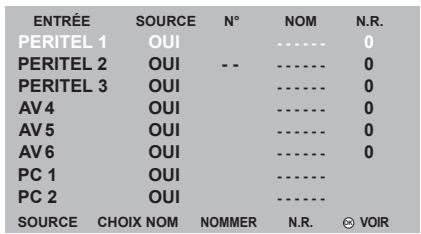

   7.2. Configuration des sources 13

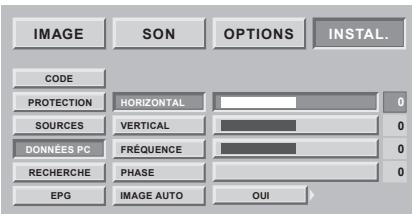

   7.3. Configuration des sources informatiques 14
8. Utilisation quotidienne 14

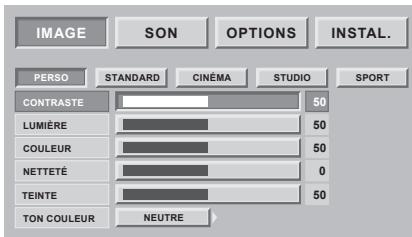

   8.1. Réglage image 14
   8.2. Réglage son 15

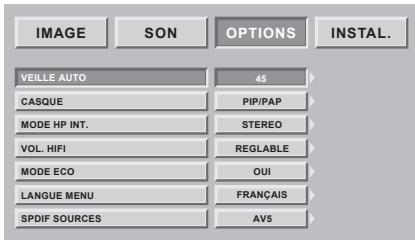

   8.3. Minuterie de veille 16
   8.4. Choix des sources 16

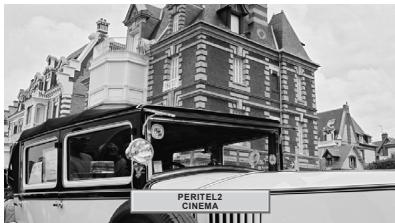

   8.5. Choix du format 16

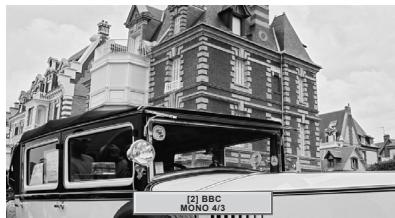

   8.6. Informations programmes 17

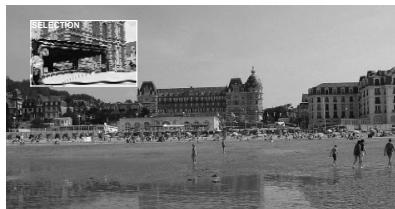

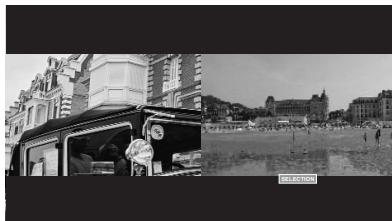

   8.7. Sélection mode double image 17
   8.8. Choix du programme hertzien 17
   8.9. Arrêt sur image 17
9. Télatexte 18
   10.EPG NexTView 19
   10.1. Installation 19
   10.2. Navigation 19
10. Compatibleité avec la télévision Haute Définition 20
11. Le HDCP 20
12. Diagnostics et pannes 21

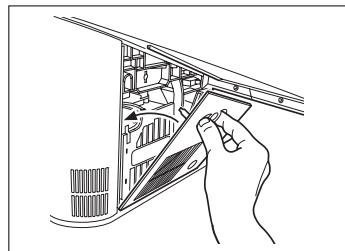

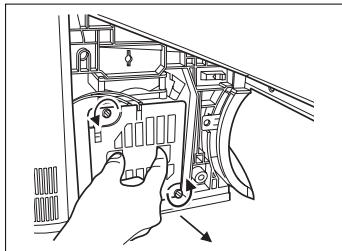

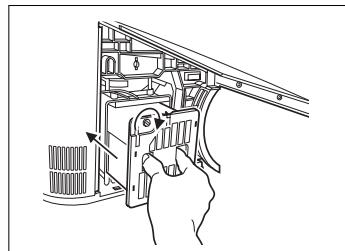

13. Échange du bloc lampe 22
14. Index 23
15. Caracteristiques techniques 24

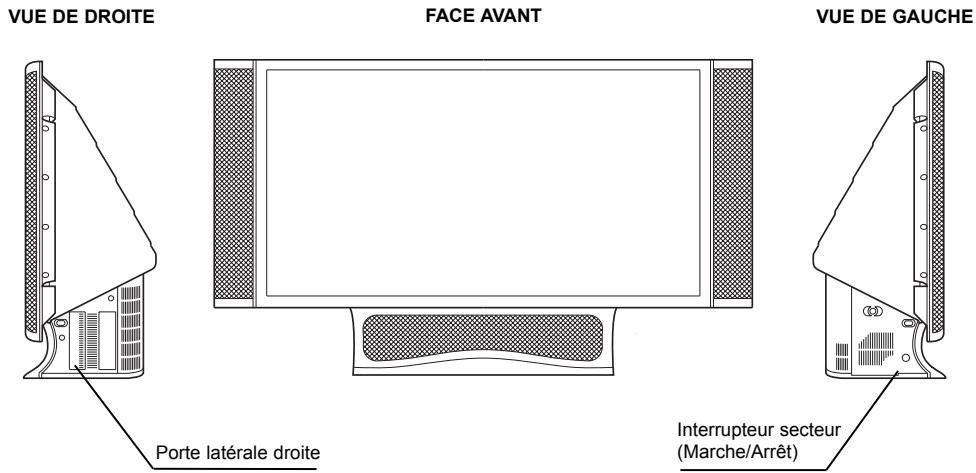

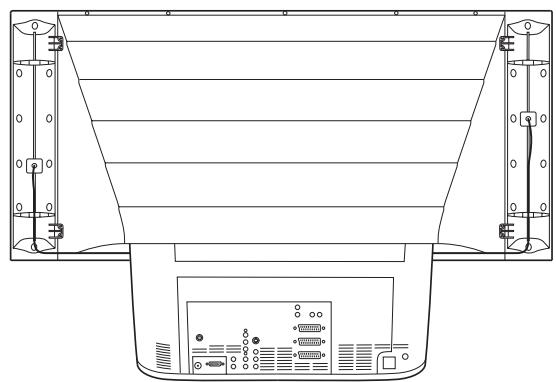

    16.1. Vue d'ensemble 25

1. Précautions

1.1. Sécurité

Pour votre sécurité et afin de prolonger la durée de vie de votre apparéil veillez à bien respecter tous les avertissements, les précautions et les consignes de maintenance décrits dans ce livre d'utilisation.

• Définitions

Avertissement concernant la sécurité de l'utilisateur et de l'appareil.

Avertissement sur le risque de chocs électriques.

Avertissement sur le risque de présence d' éléments chauds.

Avertissement sur le risque de destruction de la lampe.

• Régles de sécurité

Votre Ecran Home Cinema SAGEM AXIUM™ est un apparéil de classe I ; ce qui veut dire qu'il doit être obligatoirement connecté à une prise électrique murale munie d'une borne de terre.

Il est concu pour fonctionner :
- sur un réseau de 220-240 V~, 50-60 Hz, AC (courant alternatif).
- à température ambiente de +5^ à +35^ .
- dans des locaux représentant un taux d'hygrométrie inférieur à 85 %.

(Pour plus de détails, voir le Chapitre 16).

Pour éviter les risques d'échauffement ou d'electrocution :

• éviter une exposition directe aux rayons du soleil et ne pas placer au dessus de l'appareil une flamme rue, telle une bougie ou toute autre source de chaleur.
• ne pas exposer l'appareil à l'égouttement ou à l'éclaboussement d'eau.
• ne pas placer sur l'appareil des objets replis de liquides, tels des vases à fleurs.
• ne pas exposer l'appareil à un environnement fortement poussièreux.
• éviter les chocs et les vibrations.

Il est recommendé de débrancher l'appareil du réseau électrique et de l'antenne :

• en cas d'orage.
• en cas de non-utilisation prolongée.
• en cas d'anomalie de fonctionnement (voir le chapitre 13).

Avant d'effectuer ou de modifier tout raccordement avec une source audio-video/informatique (lecteur DVD, PC, ...), débrancher le cordon secteur de chaque apparéil.

Assurez-vous que la ventilation de l'appareil n'est pas génée par l'obstruction des grilles d'aération. Faites attention aux objets usuels tels qu'une pile de journaux, une nappe de table, des ridesaux, etc.

Ne pas tenter d'introduire, par les grilles d'aération, des corps étrangers tels que des aiguilles, des pièces de monnaies, etc. Vous vous exposerie à des risques de chocs électriques.

Veillez à laisser un espace libre d'au moins 10 cm autour de l'appareil pour une aération suffisante.

Avant de débrancher le cordon secteur, il est recommendé de laisser votre Ecran Home Cinéma SAGEM AXIUM en veille quelques minutes afin de permettre un bon refroidissement et d'augmenter sa durée de vie.

Viete Ecran Home Cinéma SAGEM AXIUMTM met en œuvre de haute tensions. Ne jamais tenter d'acceder à l'intérieur de l'appareil sauf pour le changement du bloc lampe. N'ouvre pas et ne démontez pas le produit car cela vous exposerait à des risques d'électrocution.

Cet apparéil détectera lui-même la fin de vie de la lampe. Remplacez le bloc lampe dés l'allumage duvoyant de lampe en face avant.

Lorsque la lampe de votre Ecran Home Cinéma SAGEM AXIUMTM atteint la fin de sa durée de vie, elle s'arrête en-producingt éventuèlement un son fort et sec. L'appareil ne peut alors plus fonctionner jusqu'àu remplacement du bloc lampe.

Pour éviter des brûlures ou une destruction du bloc lampe pendant son remplacement, il est impératif de déconnecter le cordon d'alimentation secteur de la prise murale. Attendre au moins une heures avant d'entamer le remplacement du bloc lampe. Veuillez suivre scrupuleusement la procédure de remplacement spécifique page 22 au paragraph « Échange du bloc lampe ».

N'utilisez que des piles appropriées et conformes aux caractéristiques du constructeur (voir Chapitre 16) - les piles fournies ne sont pas rechargeables. - ayez une attention particulière aux aspects environnementaux. - rapportez les piles défectueuses ou usagées aux endroits prévus à cet effet conformément aux réglementsions en vigueur ; ne les jetez enaucun cas à la poubelle !

1.2. Entretien

• Avant toute chose, débranchez le cordon d'alimentation secteur de la prise murale.
• Nettoyez les parties plastiques à l'aide d'un chiffon doux légèrement humide et d'un détergent non abrasif et non cirant.
• Nettoyez l'écran avec précaution en utilisant un chiffon doux humide légèrement imprégné de produit savonneux.
• N'utilise pas de produits de nettoyage à base de Benzine, d'alcool, ou de petrole qui risqueraient d'abimer la finition et l'écran.

2. Mise en service

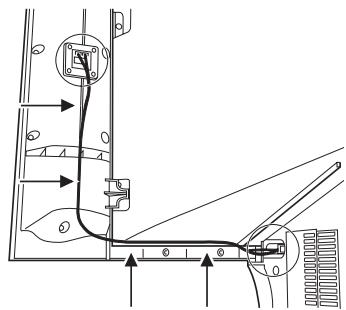

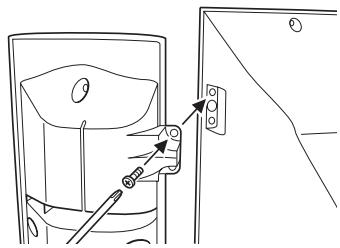

2.1. Montage des colonnes HP (en option)

Sortez les colonnes HP de leur emballage. Placez la première colonne HP le long de l'écran en faisant coïncider les trouès de fixation avec ceux du cadre. A l'aide des vis fournies et d'un tournevis, fixez les deux pattes de la colonne contre le cadre. Faites de même pour la deuxième colonne HP.

Raccordez que colonne à vous Ecran Home Cinéma SAGEM AXIUM™ avec les cables audio fournis. Pour dissimulier les câbles, partez du bornier noir et rouge situé à l'arrière de la colonne en,enfantant les fils dans la rainure puis continuez ainsi jusqu'à bornier du téléviseur. Faibles de même pour la deuxieme colonne HP.

Vouaves la possibilité de brancher vos propres enceintes sur votre Ecran Home Cinéma SAGEM AXIUM™ si celles-ci ont une impédance supérieure ou égale à 8 Ohms. Pour cela, branchez vos enceintes à la place des colonnes HP, faites passer les fils dans les rainures prévues puis désactiver le caisson interne (voir § 8.2).

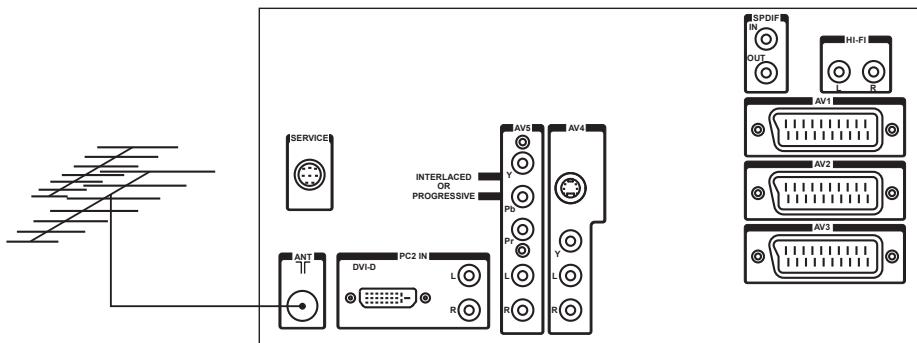

2.2. Raccordement antennae

Introduisez la fiche du cordon coaxial venant de votre antennes dans l'entrée antenne à l'arrière de votre Ecran Home Cinéma SAGEM AXIUM™.

Votre Ecran Home Cinema SAGEM AXIUM™ est équipé de 2 tuners mais un seul cable suffit pour les alimenter tous les deux.

2.3. Raccordement secteur

Introduisez la fiche secteur dans une prise de courant murale représentant une tension secteur de 220-240V~50-60Hz

2.4. Mise en marche

Mise en service de votre télécommande :

Ouivre le couvercle du département à piles et insérez les deux piles de type LR6-1,5 V fournies.

Vérifiez que les piles soient correctement installées.

N'utilisez pas de piles de types différents ni de piles rechargeables.

Mise en service de votre Ecran Home Cinéma SAGEM AXIUM™ :

Appuyez sur la touche veille de la télécommande ou de la porte laterale droite.

Note: le voyant lumineux marche/arrêt situé en face avant de votre Ecran Home Cinéma SAGEM AXIUMTM passes à l'orange clignotant durant le temps de chauffe de la lampe, puis s'était lorsque celui-ci est en fonctionnement.

Lorsque vous mettez en service pour la première fois yours Ecran Home Cinéma SAGEM AXIUM™, une procédure rapide d'installation vous est proposée après cette phase de mise en chauffe (voir chapitre 3).

Le raccordement d'autres apparéils audio/vidéo ou informatiques est détaillé au chapitre 7. Avant de s'y reporter, procédez à l'installation rapide.

2.5. Arrêt de votre Ecran Home Cinéma SAGEM AXIUM™

Pourmettre en veillevoireEcranHomeCinemaSAGEMAXIUM™,appuyez sur la touche veille de la telecommande ou sur le bouton veille de la portelaterale droite.

Vous pouze annuler la mise en veille dans un dernier de 5 secondes (clignotement vert duvoyant) en appuyant de nouveau sur la touche veille de la télécommande ou de la portel laterale droite. Au-delà, la mise en veille ne peut plus être stoppeé.

Durant la phase de mise en veille (environ 1 minute), levoyant lumineux de face avant passa à l'orange clignotant. L'état de veille réelle n'est effectif que lorsque ce voyant passa au rouge.

Afin de préserver la durée de vie de la lampe, ne pas interrompre le déroulement correct du passage en voille, ne JAMAIS étéindre votre apparéil par l'interrupteur secteur et ne JAMAIS débrancher le cordon secteur tant que le voyant marche/arrêt de face avant n'est pas passé au rouge.

Si vous désirez rallumer votre téléviseur, attendez au moins 10 secondes avant d'appuyer sur l'interrupteur situé à gauche.

3. Première installation Rapide

Votre Ecran Home Cinema SAGEM AXIUM™ n'est pas prégréillé pour recevoir les chaînes hertziennes de votre région. Cette installation rapide vous est proposée automatiquement lors de la première mise en service. Elle vous permet de configurer les éléments de base de votre produit (langues des menus, pays, réception des chaînes).

Vous pourrez revenir sur ces réglages à tout moment (voir Chapitre 6).

Choisissez la langue des menus avec les touches et puis validez avec la touche OK.

Choisissez le pays où vous vous trouvez avec les touches et puis validez par la touche OK.

Pays	Couleur	System	Sté reproduction
France	SECAM	L	Nicam L
Allemagne	PAL	B, G	Deux porteuses B/G
Autriche	PAL	B, G	Deux porteuses B/G
Italie	PAL	B, G	Deux porteuses B/G
Espagne	PAL	B, G	Nicam B/G
Hollande	PAL	B, G	Deux porteuses B/G
Danemark	PAL	B, G	Nicam B/G
Suède	PAL	B, G	Nicam B/G
Norvège	PAL	B, G	Nicam B/G
Finlande	PAL	B, G	Nicam B/G
Belgique	PAL	B, G	Nicam B/G
Suisse	PAL	B, G	Deux porteuses B/G
GB	PAL	I	Nicam I
Portugal	PAL	B, G
Grèce	PAL, SECAM	B, G

Frequence: 237

Chaines trouvees: 1

Après avoir validé par la touche OK, la recherche automatique commence. Les chaines trouvees sont automatiquement identifiées et ménorisées. En fonction du pays que vous avez choisi, les chaines les plus courantes sont mises automatiquement dans l'ordre.

Vous pouvez également, à tout moment, interrompree la recherche par appui de la touche MENU.

4. Description des touches et des voyants lumineux

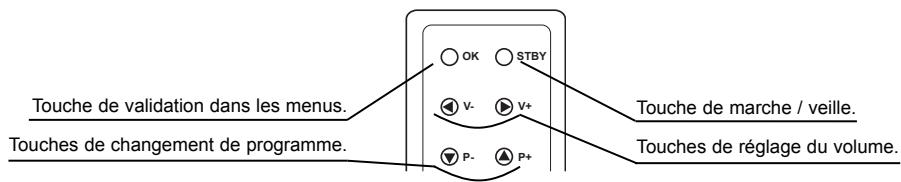

4.1. Touches de la porte latérale droite.

Lorsque le menu est appelé, les touches▼, ▲, ⊥ et ⊥ servent à se déplacer.

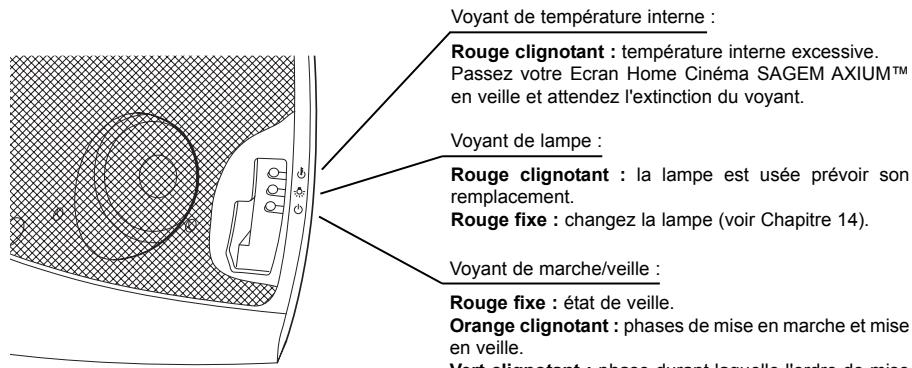

4.2. Voyants lumineux en façade et récepteur télécommande

Récepteur télécommande : Vote Ecran Home Cinéma SAGEM AXIUM™ est équipé d'un système de réception de télécommande original qui offre un très large champ de visée. En effet, toute la surface de l'écran est sensible aux signaux de la télécommande, il vous suffit donc de viser l'écran quelque soit l'endetroit où vous vous trouvez.

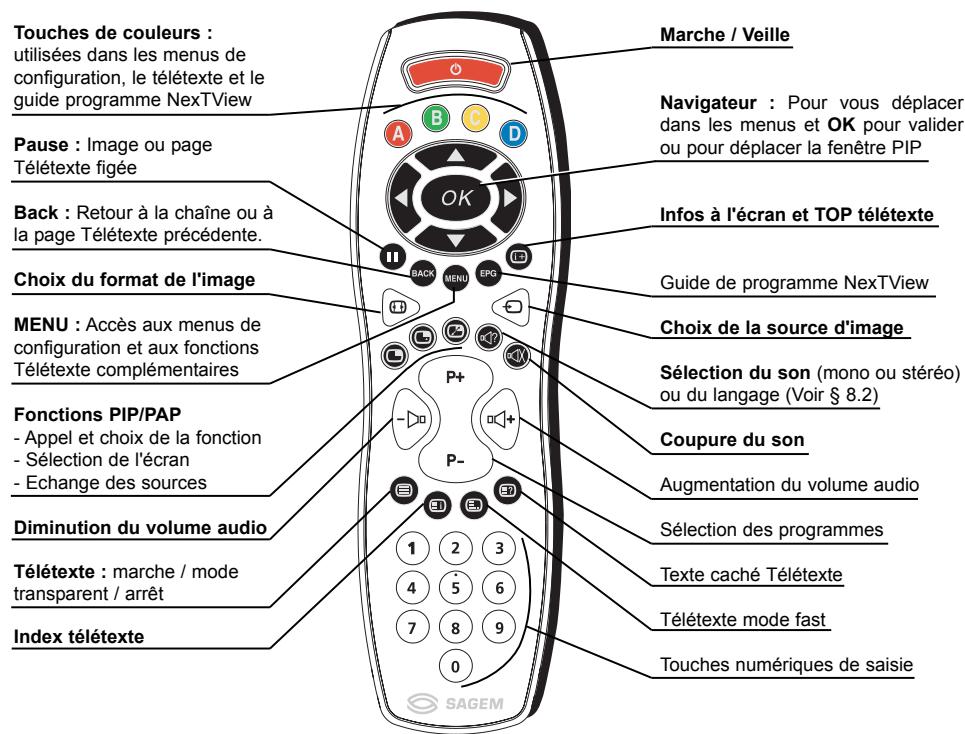

5. Télecommande

6. Réglages personalisés

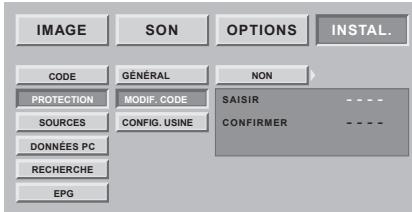

6.1. Changement de code de protection

L'ensemble des écans d'installation est verrouillable par un code personnel. A la livraison, le code est un code neutre 0000 qui ne verrouille pas les écans d'installation.

Appuyez sur la touche MENU, puis désisseze « INSTAL. » à l'aide de la touche > puis validez par la touche OK.

Choisissez « PROTECTION » puis « MODIF.CODE », validez par la touche OK.

Entrez vous nouveau code dans l'écran de saisie puis confirmez le même code dans l'écran de confirmation en validant à chaque fois par la touche OK. Vous pouze annuler la saisie du code à tout moment par la touche MENU.

Il est possible d'extendre protection à l'ensemble du téléviseur. Pour cela, selectionnez « GENERAL » etCHOISSEZ « OUI » à I'aide de la touche ▶ . Le code de protection vous sera alors demandede a chaque mise en marche de votre Ecran Home Cinema SAGEM AXIUMTM.

Note: Pour verrouiller ces écans, saississez un code personnel autre que 0000. N'oubliez pas votre nouveau code personnel! Saisissez 0000 pour annuler le verrouillage.

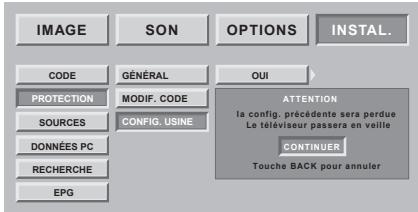

6.2. Retour à la configuration initiale

Si besoin est, vous pouvez automatiquement reconfigurer votre Ecran Home Cinéma SAGEM AXIUM™ comme au premier jour d'utilisation. Dans ce cas, tous vos paramètres personnels seront perdus (liste deschains, pays, langues,...).

Appuyez sur la touche MENU, puis désisseze « INSTAL. » à l'aide de la touche▶ puis validez par la touche OK.

Entrez votre code personnel puis validez par la touche OK. (aucun code n'est demandé pour le code initial 0000).

Choisissez « CONFIG.USINE » et validez par la touche OK.

Un écran de confirmation vous invitera à continuer par l'appui sur la touche OK ou à annuler par la touche BACK.

6.3. Recherche des programmes hertziens

Lors de la première mise en service, l'installation des programmes a ete effectue. Neanmoins, les fonctions suivantes sont utiles en cas de demenagement dans une autre region.

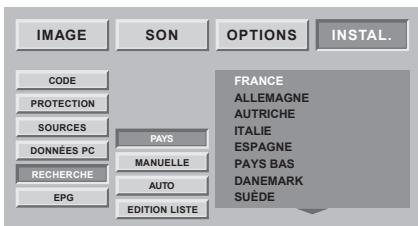

6.3.1. Choix du pays

Lechio du pays permet au télévisuer de classer automatique les chaînes lors de la recherche automatique.

Appuyez sur la touche MENU.

Selectionnez le chapitre « INSTAL. » avec la touche OK.

Sélectionnez le chapitre « RECHERCHE » avec la touche OK.

Selectionnez le chapitre « PAYS » avec la touche OK.

Selectionnez le paysCHOsi par les touches et

Votre choix est ménoriséès que vous sortez de ce menu par la touche BACK.

6.3.2. Installation manuelle

6.3.3. Installation automatique

6.3.4. Modification de la liste des programmes

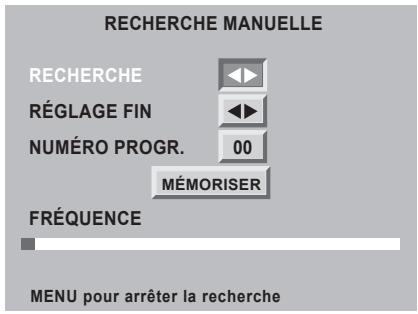

Sélectionnez « MANUELLE » puis validez par la touche OK.

Un écran de recherche est alors affiché pour vous permettre de contrôler le programme trouvez.

La recherche ainsi que la mise en mémoire des programmes de télévision sont effectuees chaîne par chaîne.

Sélectionnez « RECHERCHE » et lancez la recherche par

Lorsqu'une image s'affiche sur I'écran :

• Vous pouvez decide deémoriser la chaîne :

Descendez sur la ligne « NUMERO PROGR. » et entrez la position de programme désiré à l'aide des touches 0 à 9.

Descendez le curseur sur « MÉMORISER » et validez par la touche OK.

• Vous pouvez tenter d'obtenir une(Meilleure qualite de cette image reue:

Descendez sur la ligne « REGLAGE FIN » et ajustez le curseur à l'aide des touches « et ». Descendez le curseur sur « MEMORISER » et vérifie par la touche OK.

• Vous pouvez decide de ne pas<mémoriser cette chaine :

Dans ce cas, relancer la recherche.

Recommencé cette procédure manuelle pour tous les programmes que vous pouze memoriser.

Appuyez sur la touche MENU pour sortir.

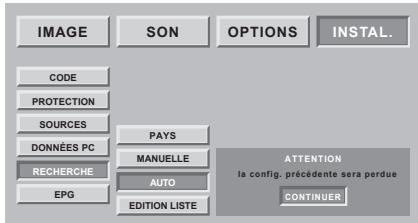

Selectionnez « AUTO » et validez par la touche OK.

Votre ancienne recherche va etre effacee au benefice de la nouvelle, confirmez par la touche OK.

Toutes les chaînes sont recherchées et memorises automatiquement.

Si le signal de distribution est reconnu à travers la transmission d'une page télétexte, les chaînes seront automatiquement nommées et classées.

A tout moment, vous pouvez decide d'arrêter la recherche à l'aide de la touche MENU.

A tout moment vous pouvez modifier la liste des programmes issus d'une recherche.

Appuyez sur la touche MENU.

Selectionnez le menu « INSTAL. » puis « RECHERCHE » et enfin « EDITION LISTE » avec la touche OK.

Dans l'écran représenté, vous pouvez :

• Supprimer un programme

Placez-vous sur la ligne du programme à supprimer et appuyez sur la touche rouge.

• Déplacer un programme

Placez-vous sur la ligne du programme à déplacer et appuyez sur la touche verte pour le prendre en compte (Un « > » apparait à gauche du programme). Déplacez le avec les touches ◆ ou ▲, puis validez sa nouvelle position par la touche verte.

• Changer le nom d'un programme

Placez-vous sur la ligne du nom de programme à modifier et appuyez sur la touche jaune pour le valider. Saisissez le premier caractère en faisant defiler les lettres par les touches ou .

Avancez de un caractère avec la touche puis saisissez le deuxième. Procedez ainsi pour les autres caractères (6 au maximum). Enfin, validez par la touche jaune.

• Appliquer un filtré de réduction de parasites sur un programme

Pour profiter pleinement de votre Ecran Home Cinéma SAGEM AXIUM™, un contrôle de réduction de parasites peut être appliqué aux chaînes hertziennes dont la réception n'est pas de bonne qualité.

Placez-vous sur la ligne du nom de programme à modifier et appuyez sur la touche bleue. Chaque appui sur la touche bleue applique le filtre suivant. Appliqué un filtre faible « 1», moyen « 2», ou fort « 3 » en fonction de notre condition de réception. Choisir « 0 » si aucen filtre n'est nécessaire.

Nota : à tout moment vous pouvez visualiser la chaine sélectionnée par appui sur la touche OK.

Appuyez sur la touche MENU pour sortir.

6.4. Choix de la langue MENU

Vous pouvez désir la langue d'affichage des menus et des informations.

Appuyez sur la touche MENU.

Sélectionnez le chapitre « OPTIONS » avec la touche OK. Sélectionnez le chapitre « LANGUE MENU » avec la touche OK. Sélectionnez la languehowisse par les touches et

Appuyez sur la touche MENU pour sortir ou sur la touche BACK pour revenir à l'écran précédent.

6.5. Réglage du mode économique

Vous pouvez désir de diminuer la puissance de la lampe pour augmenter sa durée de vie et réduire sa consommation électrique. Privilégiez notamment ce mode si vous regardez votre Ecran Home Cinéma SAGEM AXIUM™ dans une salleASFIRE.

Appuyez sur la touche MENU.

Sélectionnez « OPTIONS » avec la touche OK.

Placez-vous sur « MODE ECO » etCHOisissez le mode avec les touches et

Appuyez sur la touche MENU pour sortir.

6.6. Réglage de la sortie SPDIF

Dans le cadre d'une installation Home Cinéma n'offrant pas la capacité d'un réglage de synchronisation de l'audio sur la vente, vous pouze utiliser votre Ecran Home Cinéma SAGEM AXIUM™ comme générateur de synchronisation. En utilisant l'entree et la sortie SPDIF disponibles en face arriere, le son de votre Home Cinéma sera parfaitement synchronisé avec l'image affichée. Pour utiliser cette fonction, il suffit de déclarer dans ce menu la source que vous souhaitez synchroniser.

Appuyez sur la touche MENU.

Sélectionnez « OPTIONS » avec la touche OK.

Placez-vous sur « SPDIF SOURCES » et désissée la source video àVECles touches«et»

Appuyez sur la touche MENU pour sortir.

6.7. Réglage de la sortie casque

Vous pouvez désirir la source audio de la sortie casque. Appuyez sur la touche MENU.

Sélectionnez « OPTIONS » avec la touche OK.

Placez-vous sur « CASQUE » et désisissez la source video avec les touches ⊥ et ⊥ .

« PRINCIPAL » vous restituera pour le casque le son de l'image plein écran en mode PIP ou de l'image de droite en mode PAP.
« PIP/PAP » vous restituya pour le casque le son de l'image vignette en mode PIP ou de l'image de gauche en mode PAP.
Note : Les fonctions PIP et PAP sont détaillées au § 8.7.

Appuyez sur la touche MENU pour partager.

6.8. Réglage du mode des haut-parleurs

Vous pouvezCHOISIR entre le type mono et stéRé ou bien déactiver le son des colonnes afin de mistréux profiter de cette système audio personnel (type chaîne Hi-Fi ou amplificateur audio Home Cinéma).

Appuyez sur la touche MENU.

Selectionnez « OPTIONS » avec la touche OK.

Placez-vous sur « MODE HP INT. » etCHOIsissez le mode avec les touches et

Appuyez sur la touche MENU pour partager.

6.9. Réglage de la sortie Hi-Fi

Vous pouvezCHOISIR entre deux modes de réglage pour le volume de cette sortie :

« FIXE »: Le volume doit être régé sur le système audio branché sur la sortie Hi-Fi.
« REGLABLE »: Le volume du système audio branché sur la sortie Hi-Fi peut-être régle depuis la télécommande par les touches 品 + et 品 -

Appuyez sur la touche MENU.

Selectionnez « OPTIONS » avec la touche OK.

Placez-vous sur « VOL. HI-Fl » et désisissez le mode avec les touches « et »

Appuyez sur la touche MENU pour sorting.

6.10. Réglage du mode de sortie de veille

Ce réglage permet deCHOISIR le mode de réveil ou de passage en veille.

• Appuyez sur la touche MENU puis allez dans « INSTAL ».
  Selectionnez « SOURCES » puis « GESTION »

« MANUEL » : sortie de veille et passage en veille sur appui de la touche veille de la télécommande ou de la porte laterale droite.
« AUTO » : sortie de veille ou passage en veille automatique commande par les équipements raccordés sur les connecteurs « péritel » en face arrière. Dans ce mode, si une nouvelle source est detectée par le téléviseur, celui-ci l'affichera automatiquement (sauf pour l'entrée PC1).

Appuyez sur la touche MENU pour sortir.

7. Raccordements des équipements et configurations

7.1. Consels de raccordements

Votre Ecran Home Cinema SAGEM AXIUMTM offre un large choix de connecteurs pour raccarder les équipements de suaive choix. Il est recommanded effectuer les raccordements en etant hors tension.

FACE ARRIERE

AV1 préconisé pour un lecteur de DVD, un lecteur enregistrure de DVDR, un décembre numérique (cable, satellite ou terrestre).

AV2 préconisé pour un décodeur analogique hertzien Canal+, un décodeur Numérique (câble, satellite ou terrestre).

AV3 préconisé pour un magnétoscope VHS ou SVHS.

AV4 préconisé pour une console de jours.

AV5 préconise pour un lecteur de DVD muni de sorties Y Pb Pr. Cette entrée detecte automatiquement le mode « entrelacé » ou « progressif »

Hi-Fi sortie pouvant etre raccordee a n'importe quel système audio externe de type chaîne Hi-Fi. Pour un meilleur confont d'écoute sur toute système audio, fouceze le son de votre Ecran Home Cinéma SAGEM AXIUM™ (voir § 6.8). La technologie DLP™ apporte un léger retard du auTraitement de l'image, nous vous conseillons donc d'utiliser cette sortie plufôt que d'utiliser directement celle de la source (voir § 6.9).

PC2 IN préconisé pour le raccordement d'un PC ou d'un lecteur DVD muni de sortie « DVI D ». Utilisez exclusivement un cordon « DVI D » (carte graphique).

SPDIF IN La technologie DLP™ apporte un léger retard dû au traitement de l'image. Pour synchroniser le son avec votre Ecran Home Cinéma SAGEM AXIUM™, raccordez la sortie audio numérique de cette lecteur de DVD sur cette entree et récapérez le signal synchrésé sur SPDIF OUT.

SPDIF OUT Cette sortie permet de récapérez le signal envoyé sur SPDIF IN après traitement numérique de synchronisation avec l'image. Branchez cette sortie sur l'entrée audio numérique de votre amplificateur audio Home Cinéma.

CASQUE racordement d'un casque. Le réglage du casque est décrit au § 6.7.

AV6 est préconisé pour le raccordement d'un caméoscope de format VHS, S-VHS, 8 mm, Hi-8 ou numérique DLC.

PC1 IN préconise pour le raccordement d'un PC muni de sortie « VGA ».

Une entree audio jack 3,5 mm permet de raccorder eteglement le son.

7.2. Configuration des sources

Appuyez sur la touche MENU, puis désisissez « INSTALL. » à l'aide de la touche▶ puis validez par OK.

Si vous code est différent de 0000, cet écran est protégé et vous ne devez saisir toute code.

Choisissez « SOURCES », puis « CONFIG » et validez par OK.

Grac à cette option, vous pouvez sélectionner les sources utilisées pour ne voir apparaître que ces dernières lors de la的选择 des sources en utilisation quotidiennie.

Choisissez le connecteur à configurer (▼ / ▲)

Pour chacun des connecteurs, vous pouvez :

• Validator un équipement raccordé

Appuyez successivement sur la touche rouge jusqu'à l'affiche de « OUI » (« NON » pour un connecteur non utilisé). Choisissez « C+ » si vous avrez racordé votre décodeur hertzien C+ sur la péritel 2. Dans ce cas, saisissez impératifement le nombre de programme de C+.

• Choisir un nom pré-programme

Appuyez successivement sur la touche verte (DVD, DVDR, C+, DEC, MAG, JEUX).

• Choisir d'entrée un nom personnelisé

Appuyez sur la touche jaune pour passer en mode édition. Faites défilier les caractères avec les touches ▼ . Passez au caractère suivant par ▷ . Enfin, appuyez sur la touche jaune pour valider.

• Choisir d'appliquer un réducteur de parasites

Voussouspoucez appliquer un réducteur de parasites sur certaines sources comme un magnétoscope en les faisant défilier par appuis successifs sur la touche bleue (aucun « 0 », faible « 1 », moyen « 2 », fort « 3 »).

Nota : à tout moment, vous pouvez visualiser la source sélectionnée par appui sur la touche OK.

Appuyez sur la touche MENU pour sortir.

7.3. Configuration des sources informatiques

Résolution (px)	Fréquence (Hz)
640 x 480	60
640 x 480	66
640 x 480	72
640 x 480	75
640 x 480	85
800 x 600	60
800 x 600	72
800 x 600	75
800 x 600	85
1024 x 768	60
1024 x 768	70
1024 x 768	75
1152 x 864	60
1152 x 864	70
1280 x 720	60

En cas d'utilisation avec un ordinateur personnel (PC ou MAC), allumer votre Ecran Home Cinéma SAGEM AXIUM™ avant l'ordinateur.

Appuyez sur la touche MENU, puis désisissez « INSTAL. » à l'aide de la touche▶ puis validez par OK.

Choisissez « DONNEES PC » fais validez par OK

Grê à cette option, vous pouvez ajuster la source issue de votre PC en mode VGA (PC1) ou DVI (PC2). En DVI, seules les positions horizontale et verticale peuvent être régliées.

Position horizontal: appuyez sur ↓ pour déplacer l'image vers la gauche et sur ↑ pour la déplacer vers la droite.

Position verticale: appuyez sur pour déplacer l'image vers le haut et sur pour la déplacer vers le bas.

Fréquence : permet d'ajuster la fréquence sur cette de la carte graphique de votre ordinaire. Lorsque vous rencontres une barre scintillante verticale, utiliseze cette fonction pour réaliser le réglage.

Phase: ce réglage réalise une synchronisation plus fine avec la carte graphique de chaque ordinateur. Lorsque la fréquence est bien régée et que vous rencontres toujours une image instable ou scintillante, utilisece ce réglage.

Mode automatique : Permet d'effectuer tous les régages automatiquement ou non.

Résolutions acceptées (entrées DVI-D, et VGA): Pour s'assurer que l'affchage de projection fonctionne correctement avec votre ordinateur, veuillesz configurer le mode d'affchage de cette carte graphique sur une résolution inférieure ou égale à 1152 x 864.

Nota : la(Meilleure stabilité est obtenu avec une fréquence de 60 Hz (consulter la documentation de votre ordinateur pour configurer ce dernier).

8. Utilisation quotidienne

8.1. Réglage image

REGLAGES IMAGE PERSONNELS

Vous pouvez définir et memoriser vos propres paramètres grâce au mode « PERSO »

CONTRASTE, LUMIERE, COULEUR, NETTETE, TEINTE

peuvent être régles selon vos préférences à l'aide des touches et.

Le réglage de la teinte ne s'applique que sur une source video NTSC.

Le réglage d'équilibrage des couleurs vous permet de désoir la couleur dominante de l'image.

Effectuez le réglage par ou

AMBIANCES IMAGE PREREGLEES

Vous pouvezCHOISIR VOUREPREFERENCE image parmi les preréglages proposés à l'aide des touches « et STANDARD CINEMA STUDIO SPORT.

Sélectionnez celui qui convient le mieux au programme que vous regardez et validez par la touche OK.

Appuyez sur la touche MENU pour sortir ou sur la touche BACK pour revenir à l'écran précédent.

8.2. Réglage son

REGLAGES ACCESSIBLES PAR LA TELECOMMANDE

Volume: Appuyez sur ou - pour régler le volume.

Suppression du son : Appuyez sur « pour supprimer momentanément le son ou le rétablit.

Emission bilingual et selection du son : Appuyez sur «? pourCHOIsir entre un son MONO ou STEREO si la chaine transmet leson en mode stéreo NICAM. Choisir entre DUAL A et DUAL B encas d'émission bilingual.

Ce réglage est méorisé par chaîne.

REGLAGES SON PERSONNELS

Vous pouvez définir et memoriser votre propre égalisation audio grâce au mode « PERSO »

Appuyez sur la touche MENU puis allez sur « SON »

Choisissez « PERSO » avec les touches ▼ et ▲.

Déplacez vous sur les différentes bandes de fréquences avec les touches et puis régléz le niveau désiré avec les touches et Le niveau affché sous la barre est en décibel audio (dBA).

Vous pouvez désirier une égalisation sonore parmi les prééglages proposés à l'aide des touches▼ et ▲ STANDARD VOIX MUSIQUE ou FILM.

Sélectionnez celui qui convient le mieux au programme que vous regardez et validez par la touche OK.

REGLAGES SON AVANCÉS

Pour régler les autres paramètres audio, allez sur « SUITE »

DYNAMIC BASS	Permet d'activer ou non le système de renforcement des basses.
LOUDNESS	Permet d'activer ou non l'égalisation automatique du son à faible volume.
SMART VOL.	Permet de régler le mode de control du son.
	En mode NORMAL, votre Ecran Home Cinéma Sagem Axium™ assurera une régulation du niveau sonore afin d'évitier une trop grande différence du volume entre deux programmes notamment lors des pages de publicity.
	En mode NIGHT cette atténuation est plus forte et réagit plus rapidement aux variations du volume
DOLBY VIRTUAL	Permet d'activer ou non le Virtual Dolby Surround.
CAISSON INT.	Permet d'activer ou non le caisson de basse de votre Ecran Home Cinéma SAGEM AXIUM™.
BALANCE	Déplacez le curseur avec les touches ◆ et ◆ pour équilibrer le son entre les enceintes gauche et droite.
VOL. CASQUE	Permet de régler le volume sonore de la sortie casque se trouvant sur la porte latérale droite.
VIRTUAL	Note : Le Virtual Dolby Surround est une technologie certifiée par Dolby Laboratories qui create une ambiance sonore virtuelle à partir de deux enceintes utilisant le Dolby Pro Logic. Le Virtual Dolby Surround prend les informations audio de tous les canaux originaux et donne à l'auditer un sensation d'être entouré par des enceintes additionnelles.
DO DOLBY	Appuyez sur la touche MENU pour sortir ou sur la touche BACK pour revenir à l'écran précédent.
SURROUND

8.3. Minuterie de veille

Grçé à cette option, vous pouvez programmer une durée après laquelle le télévisuer passera automatiquement en veille.

Appuyez sur la touche MENU, puis choisissez « OPTIONS » à l'aide de la touche▶ puis validez par OK.

Selectionnez « VEILLE AUTO » puischosissez la durée à l'aide des touches « et »

Par pas de 15 minutes vous avez la possibilité de différer la mise en veille jusqu'à 180 minutes.

Une minute avant la mise en veille, le décompte de la dernière minute apparaitra à l'écran. Cet écran vous permettra de refuser eventuellement la mise en veille.

Vous pouvez toujours arrêté votre Ecran Home Cinéma SAGEM AXIUM™ avant l'heure d'arrêt programmée ou reprogrammer l'heure d'arrêt.

8.4. Choix des sources

La selection des sources peut s 'effectuer de deux manières différentes :

• Par les Touches P + / P - de la porte latere droite. La navigation se fait parmi les chaines hertzienne valides puis parmi toutes les sources externes (péritel 1, péritel 2, péritel 3, av4, av5, av6, pc1, pc2).
  Nota : Une chaîne hertzienne est valide si elle a été trouvée lors de la recherche automatique ou si elle a été mémorisée lors de la recherche manuelle.
• Par la Touche d'accès direct de la télécommande.

Sélectionnez la source désieie en appuyant de nouveau sur jusqu'à obtention de la bonne source.

Note: Si vous aveu au préalable configuré et nommé vos entrées équipements au § 7.2, seules les souces raccordées et configurées vous seront propoées.

Pour revenir aux chaînes hertziennes, appuyez sur la touche BACK, sur une touche numérique ou encore sur une touche P + / P

Si vous connectez une source video, le téléviseur affichera automatiquement cette source.

8.5. Choix du format

Une touche d'accès direct (4) you permit d'acceder à ce besoin simplement.

Cette fonction vous permet de visionner l'image dans son format maximum, y compris les images écran large.

Appuyez sur la touche de la télécommande.

Nota: Sur le premier appui, la bannière info affiche l'etat courant, sans faire de changement de format.

FORMAT 4:3

Affiche une image 4:3 sous son format d'origine.

FORMATETIRE

Ce format permet de visualiser en plein écran des images 4:3 en étirant horizontally les bords gauches et droits de l'image (la partie centrale ne subit aucune déformation).

FORMAT 14:9

Ce format vous permet de visualiser des programmes au format 14:9. Manuellement, ce format est préconse pour les films et téléfilms au format cinema 1.66.

FORMAT 16:9

Ce format vous permet de visualiser automatiquement des programmes formés au format 16:9 grâce à la signalisation 16/9 arrivant sur la péritel.

FORMAT CINEMA

Ce format permet de visualiser des films de format 1.85 (ACADEMY FLAT) diffusés en 4:3 au format écran maximum sans déformation avec des bandes noires en haut et en bas.

Il permet de visualiser des films aux formats 2.0, 2.20 et 2.35.

FORMAT SOUS-TITRE

Ce format permet de visualiser des films de format 1.85 (ACADEMY FLAT) diffusés en 4:3 au format écram maximum sans perte d'image et sans déformation en décalant l'image vers le haut pour permettre la lecture des sous-titres évventuels.

FORMAT SCOPE

Ce format permet de visualiser des films de format 2.35 (PANAVISION) diffusés en 4:3 au format écran maximum sans déformation, en taille haute maximum mais avec une perte d'image aux extrémités droite et gauche.

FORMAT NATIF

Ce format permet de visualiser l'image telle qu'elle est, sans aucun redimensionnement.

8.6. Informations programmes

A tout moment vous pouvez appuyer sur la touche (+) pour obtenir les informations sur la chaîne hertzienne.

Lorsque vous visualisiez une source video externe, le nom de la source est alors affché.

8.7. Sélection mode double image

Mise en service du mode double image.

Choisissez le mode video vignette incrustée (PIP) ou deux video côte à côte (PAP) en appuyant successivement sur la touche

Un des deux modes PIP ou PAP étant en service, vous pouvez :

Inverser les sources en appuyant sur la Touche

Changer les sources à l'écran en appuyant sur la touche ① pour désigner la source à changer ; puis

• P+ ou P- pour changer de chaîne hertzienne,
• pour changer de source.

Changer les formats à l'écran en appuyant sur la touche pour désigner la source à changer ; puis

• pour changer de format.

Les touches et changent la position de la fenêtre pip si le mode pip est activé. La navigation se fait sur les 4 positions possibles dans l'ordre haut-gauche, haut-droit, bas-gauche, bas-droit.

8.8. Choix du programme hertzien

Utilissez les touches 0 à 9 pourCHOISIR VOUE CHAINE. Pour un numero de chaine a deux chiffres, introuisez le second dans les 2 secondes.

Utilissez la touche BACK pour revenir sur la chaine précédemment regardée. BACK permet également de revenir d'une source videoe externe vers les chânes hertzioniennes.

8.9. Arrêt sur image

Utilisez la touche ↓ pause pour geler l'image ou la reactiver.

9. Téléxte

Les fonctions de télétexte varient selon les sociétés de télévision et ne sont disponibles que si la chaîne selectionnée transmet le télétexte.

- Affichage du télétexte

Appuyez sur la touche ( ) pourmettre le Teteuvre en service sans video.

Un nouvel appui vous permet d'avoir le télétexte en surimpression sur la video courante.

Un nouvel appui permet de sortir du mode Tetexte.

S'il n'y a pas de Télétexte sur la chaine que vous regardez, un message vous l'indique.

- Sélection de la page d'index

Les services télétexte disposent d'une page d'accueil (généralement en page 100) donnant l'utilisation du service offert.

La touche (E) permet de seLECTIONner directement cette page d'accueil.

Mode LIST ou FASTEXT

Il existe deux modes de télétexte :

• Mode LIST (liste) : dans ce mode, quatre numéroes de page de couleurs différentes apparaissent en bas d'écran. Chacun de ces numéroes peut être changé et enregistré en mémoire.
• Mode FASTEXT (texte rapide): dans ce mode, quatre sujets de couleurs différentes apparaisSENT en bas de l'écran. Pour obtenir plus d'information sur l'un de ces sujets, appuyez sur la touche de couleur correspondante.
• Cette fonction permet d'obtenir rapidement des informations sur les sujets indiqués.

La selection du mode désire s'effectue à l'aide de la touche

- Sélection d'une page

Introduisez le numero de page désiré à l'aide des touches 0 à 9 (Des numérios de pages commençant par 0 ou 9 n'existent pas).

Le compteur de pages en haut d'écrancherche la page ou la page apparait immédiatement dans le cas où le nombre de page a déjà été mémorisé.

En cas de seLECTION d'une page inexistante, un message apparaît pour vous indiquer que vous avez saisi un nombre inexistant.

Le défilament rapide des pages de télétexte s'effectue avec les touches P+ P- ou ▲ (en sautant les numéroros de pages inexistantes).

Pour mémoriser une autre page dans ce mode, appuyez sur la touche de couleur voulue suivie de la saisie du numéro de page.

En mode FASTEXT il est possible deCHOISIR un sujet souhaite à l'aide des touches de couleurs correspondant aux options de bas d'écran.

- Visualisation des informations cachées

Appuyez sur la touche (2) pour appeler et effacer les informations cachées, comme des solutions de quelques ou des réponses à des questions.

- Maintien d'une page

Appuyez sur la touche pause pour maintainir la page télétexte lors de la consultation d'informations sur plusieurs pages. Appuyez de nouveau pour revenir à la mise à jour automatique.

Double hauteur

Appuyez sur la touche MENU puis sur la touche verte. De multiples appuis vous permettent d'afficher la partie supérieure, inférieure et de returner au format normal.

- Navigation dans les sous-pages

Lorsque le numero de page可以选择 contient plusieurs sous-pages, une ligne d'aide listant les sous-pages apparait en bas d'écran.

Choisissez à l'aide des touches et la sous-page suivante ou précédente.

- Sélection des sous-titres

Les chaînes TV avec télétexte transmettent souvent certains programmes avec du sous-titrage.

Appuyez sur la touche et selectionnez la page sous-titre désirée.

La page des sous-titres apparait en continu à l'écran si l'émission en cours est transmise avec du sous-titrage.

10. EPG NexView

NextView est un guide électronique de programmes (ou EPG pour Electronic Programme Guide) pour la télévision analogique. Il s'agit d'un service donnant des informations sur les programmes en cours et à partir. Les informations des programmes sont diffusées pour l'ensemble des chaînes jusqu'à une semaine à l'avance.

10.1. Installation

Pour installer l'EPG, allez dans le menu « INSTAL. » puis sur « EPG » et validez. Dans le menu « ACTIVATION »,CHOISSEZ « OUI » avec les touches ▲ ▲

L'EPG NexTView utilise les signaux de certains canaux pour sa diffusion.

Dans le menu « CHAINE » désissez le nombre de la chaine correspondant alors à l'un de ces cannaux (voir tableau ci-dessous).

L'acquisition de l'EPG se fait automatiquement à chaque sortie de veille de votre Ecran Home Cinéma SAGEM AXIUM™.

Si vous utilisez les fonctions PIP ou PAP dans les 10 minutes qui suivent la sortie de veille, l'acquisition de I'EPG sera annulée.

De même l'appui sur la touche EPG de la télécommande pendant l'acquisition annulera l'acquisition en cours et fera apparaitre le dernier EPG en mémoire qui n'est peut-être pas le plus à jour.

Listedeschines émettant I'EPG NextView au 1erSeptembre2004:

Pays	Châlines émettant l'EPG NexView
France	M6 (3), Canal+ (7), TV5 (4), TSR1
Allemagne	RTL2 (3), Kabel1 (4-9), SF1
Autriche	SF1
Italie	TSI
Belgique	VT4 (3)
Suisse	SF1, TSR1, TSI
Turquie	TRT Family (5-6)

Entre parentheses figure le nombre de jours de programmes consultables dans l'EPG. Les chaînes de télévision étant libres de diffuser ou non le signal EPG NexTView, cette liste est non-contractuelle.

10.2. Navigation

Appuyez sur la touche EPG de la télécommande pour lancer l'acquisition.

Note : Si c'est la première fois que vous lancez l'EPG, vous doivent attendre quelques minutes que votre téléviseur recupere les informations disponibles sur les programmes.

Pour obtenir des informations sur le programme de votrechioix,utilisez les touches et puis validez par OK.

Vouspouvez trier lesprogrammes selon 4 criteres:

Heure: Touche rouge : A l'aide des touches« et « Sélectionnez l'heure de votrechioix de « Actuel » à « Heure H+24 »

Date: Touche verte : A l'aide des touches« et « seLECTIONnez la date de votrechioix de « Aujourd'hui » jusqu'à « Jour J+7 »

Thème : Touche jaune : A l'aide des touches« et «CHOISISEZ le type de programme parmi : Tout, Films, Nouvelles, Variété, Loisirs, Sport, Enfant, Science, Musique, Art, Série.

Chaine: Touche bleue: A l'aide des touches et selectionnez la chaîne de votre choix.

Pour sortir de l'EPG, appuyez sur la touche EPG de votre télécommande.

11. compatibilité avec la télévision Haute Définition

La Television Haute Définition (TVHD) est un terme générique s'appliquant à tous types de signaux de télévision qui offrent une résolution plus élevé que les images standard actuelles. Le NTSC est composé de 720 points par ligne et de 480 lignes par image. Le PAL est composé de 720 points par ligne et de 576 lignes par image. La TVHD a une résolution supérieur aussi bien en horizontal qu'en vertical. Notre Ecran Home Cinéma SAGEM AXIUM™ a été congçu pour la télévision haute définition et présente une résolution de 1280 points par lignes et de 720 lignes par image.

Lesnormes：

De nombreuses normes existent pour la télévision haute définition. Vote Ecran Home Cinéma SAGEM AXIUM™ est compatible avec les principales normes de TVHD. Vous pouvez visualiser des programmes de télévision ainsi que des DVD haute définition en utilisant simplement les enriées PC1, PC2 et AV5

Normes supportées par toute Ecran Home Cinéma SAGEM AXIUM™

Norme	Pixels par ligne active	Lignes par image	Pixel par ligne complète	Nombre total de lignes par trame	Fréquence de rafranchissement	Fréquence d'échantillonnage	Type de format
SMTPE 295M-1997 2	1920	1080	2376	1250	25,00	74,25	entrelacé
SMPTE 274M-2003 4	1920	1080	2200	1125	30,00	74,25	entrelacé
SMPTE 274M-2003 5	1920	1080	2200	1125	29,97	74,18	entrelacé
SMPTE 274M-2003 6	1920	1080	2640	1125	25,00	74,25	entrelacé
SMPTE 296M-2001 1	1280	720	1650	750	60,00	74,25	progressif
SMPTE 296M-2001 2	1280	720	1650	750	59,94	74,18	progressif
SMPTE 296M-2001 3	1280	720	1980	750	50,00	74,25	progressif

12. Le HDCP

Le HDCP est un protocole qui permet de crypter le contenu de données numériques afin de les protégger contre le pirage. Votre Ecran Home Cinéma SAGEM AXIUM™ est équipé d'un système compatible HDCP qui vous permet de visionner ce type de flux. Vous pouvez brancher n'importe qu'elle source Haute Définition sur l'entrée PC2 si son type figure dans le tableau ci-dessus sans vous souscier de la protection HDCP.

13. Diagnostics et pannes

Symptômes :	Vérifications recommendées :
Lors de la première mise en service de votre Ecran Home Cinéma SAGEM AXIUMTM, le voyageur marche arrêt n'est pas allumé sur la position rouge mais est étant.	Vérifiez que le cordon secteur de votre Ecran Home Cinéma SAGEM AXIUMTM est bien branché au niveau de l'appareil et de la prise secteur.Vérifiez également que l'interrupteur situé sur le coté gauche de l'appareil est bien sur la position enforcée.
L'appareil ne s'allume pas lors de l'appui sur la touche marche/veille de la porte latérale droite ou de la télécommande.	Vérifiez que le cordon secteur de votre Ecran Home Cinéma SAGEM AXIUMTM est bien branché au niveau de l'appareil et de la prise secteur.Vérifiez également que l'interrupteur situé sur le coté gauche de l'appareil est bien sur la position enforcée.
Absence d'image.	Si les menus de votre Ecran Home Cinéma SAGEM AXIUMTM sont disponibles :Vérifiez que vos apparciels vidés sont bien connectés et sont actifs.Vérifiez également que vous avez scétérationne la bonne source video voir § 8.4.Vérifiez que vos cordon antenné est bien connecté.Vérifiez également que vous avez bien des chaînes mémorisées voir § 6.3.4. Si ce n'est pas le cas, reliancez une recherche manuelle ou automatique.Vérifiez également que l'interrupteur situé sur le coté gauche de l'appareil est bien sur la position enforcée. Le voyant d'indication de la température interne clignote au rouge :passsez Your télévisuer en veille. Le voyant d'indication de l'état de la lampe est rouge : la lampe a dépasse sa durée de vie standard, peut ne plus être fonctionnelle et doit être changée.
Image noir & blanc ou déchirée.	Vérifiez que vous avez scétérationné le bon format video : exemple source video RGB issue d'un lecteur DVD affché en S-Video au niveau de votre Ecran Home Cinéma SAGEM AXIUMTM : vérifie en appuyant sur la touche可以选择 de la source image si le type de source scétérationné est en accord avec la source émise.Vérifiez que le réglage des couleurs ne soit pas minimum.
Son nonprésent.	Vérifiez que le volume n'est pas positionné au niveau minimal ou que la coupure du son ne soit pas activée. Vérifiez que vos apparciels sont bien connectés à votre Ecran Home Cinéma SAGEM AXIUMTM.
Son faible ou discordant en réception hertzienne.	Mettez le son en mode Mono. Vérifiez le réglage « SMART VOL. » (voir § 8.2).
Image fixe.	Vérifiez que vous n'avez pas figé l'image : appuyez sur la touche « IMAGE ouPAGE TELEXTE FIGEE » .
Votre apparéil ne démarre pas lorsque vous le sortez de veille en utilisant la touche de la porte latérale droite ou la touche veille de votre télécommande.	L'indicateur lumineux de MARCHE/VEILLE clignote orange pendant 20 s. et repasse au rouge ou resté à l'orange clignotant, éteignez l'apparéil à l'aide de l'interrupteur situé à gauche de votre Ecran Home Cinéma SAGEM AXIUMTM patientez 30 s. et redémarrez-le selon la procédure normale.
Pas d'image en mode PIP.	Vérifiez que vous avez scétérationné une source active en mode PIP (voir § 8.7).
La télécommande ne fonctionne plus normalement.	Changez les piles.
Votre Ecran Home Cinéma SAGEM AXIUMTM émet un sufflement lors de sa mise en marche.	Ce bruit est normal en phase de mise en marche. Il n'est pas considéré comme un mauvais fonctionnement.
Des pixels sur l'écran ne s'allument pas.	Malgré la très haute précision technologique avec laquelle votre Ecran Home Cinéma SAGEM AXIUMTM a été fabriqué, certains pixels peuvent être défectueux. Ceci n'est pas considéré comme un mauvais fonctionnement.

14. Échange du bloc lampe

Ne remplacez le bloc lampe usage que par le modele agree RL1280A de reference SAGEM 251691414

Le bloc lampe usage doit être recyclé (contactez votre agence de recyclage de déchets pour obtenir l'adresse du dépôt le plus proche).

1. Le changement du bloc lampe doit s'effectuer hors tension et le cordon secteur enlevé de la prise murale.

2. Ne jamais essayer de replacer le bloc lampe juste après la mise hors tension de votre Ecran Home Cinéma SAGEM AXIUM™. Attendre au moins 1 heures afin de permettre à la lampe d'être parfaitement refroidie.

3. Ne manipulier le bloc lampe que par les troughs prevus a cet effet. Ne jamais toucher les cables, ni l'ampoule elle-même.

4. Prenez bien garde de revisser toutes les vis et de ne pas laisser des corps étrangers à l'intérieur.

5. Ne jamais remplacer le fusible d'une lampe usageé.

1 Démontez le panneau de gauche en tournant le verroud'un quart de tour à l'aide d'une pierce de monnaie.

Puis tirez le vers vous.

2 Dévissez les 2 molettes de fixation du bloc lampe usage.

Les deux vis du bloc lampe sont dites « imperdables » c'est-à-dire qu'une fois dévisseées, elles restent solidaires du bloc lampe.

Tirez le vers vous en le tenant entre le pouce et l'index.

3 Insérez le bloc lampe neuf en lieu et place du précédent.

Revissez les 2 molettes attenantes au bloc lampe.

Ne touchez jamais l'ampoule.

4 Replace the panneau de gauche en le pressant légarement pour qu'il reprene sa place.

Tournez de nouveau le verrou d'un quart de tour.

15. Index

A

Aigus, 15

Arretprogramme,16

Arret sur image, 17

C

Cableperitel,12

Caméscope, 13

Casque, 13

Code de protection, 8

Console de jours, 12

D

Decodeur, 12

Déplacement image, 17

Deux écrans, 17

Diagnostics et pannes, 21

DVD, 12

E

Emissionbilingue,15

Entretien, 3

EPG, 19

F

Format d'image, 16

Frequence, 8

G

Graves, 15

H

HDCP, 20

1

Informations à l'écran, 17

Installation automatique, 9

Installation manuelle, 9

L

Lampe, 22

Langage, 10, 15

Listedesprogrammes hertziens,9

M

Magnétoscope, 12

Mémoriser les chaînes télévision, 9

Menu langue OSD, 10

Minuterie veille, 16

Mise en service, 4

Modifier numero de programme, 9,10

Montage des colonnes HP, 4

N

Nicam, 24

Nextview, 19

P

Pays, 6, 8

Precautions, 2

Première installation rapide, 6

Prérglages d'usine, 8

Porte latereale droite, 6, 13

R

Récepteur satellite, 12

Rechercher les chaînes hertziennes, 8

Réglages de l'image, 14

Réglages de son, 15

Reconnaissance automatique du format de la source, 13, 16

s

Sélection des programmes, 17

Son arrêté, 15

Sources externes, 12

Sources informatiques, 14

Sous-pages têlexte, 18

Sous-titres, 17

Stereo, 15

S-VHS, 12, 13

T

Télécommande, 7

Téletexte, 18

TVHD, 20

V

Verrouillage, 8

Volume, 15

16. Caracteristiques techniques

Vidéo

Ecran : 114 cm

Format:16/9

Résolution : 1280 x 720

Réception Tuner

Fréquences d'entrée : 45,5 - 862,25 MHz

Sensibilité d'entrée: 20 - 100 dBμV

Nombre de Programmes : 100

PAL B, G, H, I, SECAM B, G, SECAM L/L'

VHF E2 -E12

VHF A-H (Italie)

VHF H1 - H2 (Italie)

UHF E21 - E69

CATV (S01 - S02)

CATV S11 - S20 (U1 - U10)

CATV S1 - S10 (M1 - M10)

CATV S21 - S41 (hyper bande)

PALD,K,SECAMD,K

VHF R1 - R2

VHF R6 - R12

VHF R3 - R5

UHF E21 - E69

Démodulation audio

AM 6,5 MHz / NICAM 5,85 MHz (L L')

FM 5,5 MHz 5,74 MHz (BG)

FM 5,5 MHz / NICAM 5,85 MHz (B G)

Puissance maximum : 2 x 30 W

Nombre de haut-parleurs : 4

Egaliseur 5 bandes

Porte latérale droite

AV6

Entrée S-video (Mini Din 4-pin)

Entrée Composite video (1 x RCA)

Entree Audio (2 x RCA)

PC1

AV5 (entrelacé ou progressif)

Entrée informatique DVI D

Entrée Audio (2 x RCA)

SPDIF

Entrée audio numérique (1 x RCA)

Sortie audio numérique (1 x RCA)

Signaux d'entrée

Signal video :

Puissance consommée max. 170 W

(Stand-by 3 W)

Dimensions et poids

Dimensions (h x l x p): 791 x 1287 x 372 mm

Poids : 31 kg

Dimensions et poids (emballe)

Dimensions (h x l x p) : 858 x 1197 x 497 mm

Poids : 38 kg

Accessoires

Télécommande TL50

Piles: 2 × 1,5 V LR6 (type AA)

Cordon secteur

Manuel d'utilisation

Cordon RF

Cordon secteur avec borne de terre : cordon secteur Européen

avec borne de terre, cordon secteur Grande Bretagne avec

borne de terre, cordon secteur Italie avec borne de terre.

Normes

CEM (Compatibilité ElectroMagnétique)

EN55020:2002

EN55013:2001

EN55024:09.1998+A1:10.2001+A2:01.2003

16.1. Vue d'ensemble

FACE ARRIERE
