Type de produit	Enceinte hi-fi deux voies
Marque	GRUNDIG
Modèle	A9000 GLR3410 BLANC
Principe acoustique	Boîte fermée à rayonnement 360°
Impédance nominale	4 ohms
Puissance admissible nominale	120 Watts
Réponse en fréquence	50 - 30 000 Hz
Châssis graves	2 x 140 mm, membrane aluminium
Châssis aigus	1 x 30 mm, calotte textile
Dimensions (diamètre)	32 cm
Poids	Environ 7 kg
Alimentation	Passive : nécessite amplificateur externe
Fonctions principales	Lecture audio stéréo, montage mural ou sur pied
Entretien et nettoyage	Chiffon doux sec ; tissu aspirateur puissance minimale
Sécurité	Éviter projections d'eau, chaleur, objets enflammés ; ne pas ouvrir
Installation	Montage au plafond ou sur pied support (en option) par professionnel si usage professionnel
Raccordement	Câble haut-parleur (section ≥1,5 mm² si <10 m, ≥2,5 mm² si >10 m) ; respecter polarité
Compatibilité amplificateur	Doit supporter 4 ohms ; puissance suffisante pour éviter distorsions
Réparabilité	Réparation par revendeur spécialisé ; aucune pièce détachée mentionnée
Normes	CE, EN 55013/55020, EN 60065
Recyclage	Ne pas jeter avec ordures ménagères ; déposer en centre de collecte DEEE

FOIRE AUX QUESTIONS - A9000 GLR3410 BLANC GRUNDIG

Comment installer l'Audiorama 9000 au plafond ?

Utilisez la plaque de montage fournie pour marquer les perçages. Effectuez les trous au plafond, placez les chevilles adaptées au poids (environ 28 kg). Raccordez le câble en respectant la polarité et fixez la plaque avec trois vis. Insérez le câble dans la plaque et serrez la vis de blocage. Enfin, encliquetez le cache.

Peut-on utiliser l'enceinte sur un pied ?

Oui, un pied support optionnel est disponible chez les revendeurs spécialisés. Le montage du pied doit être effectué par un professionnel agréé.

Quelle est l'impédance de l'enceinte et comment la raccorder ?

L'impédance nominale est de 4 ohms. Raccordez les bornes positives et négatives de l'amplificateur en respectant la polarité. Ne laissez pas les câbles se toucher pour éviter un court-circuit.

Quelle puissance d'amplificateur est recommandée ?

L'enceinte supporte 120 Watts nominaux. Utilisez un amplificateur de puissance suffisante pour éviter les distorsions, même à volume modéré. Un ampli trop faible peut endommager l'enceinte.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour le boîtier. L'habillage tissu peut être aspiré à puissance minimale. Évitez tout liquide.

Quelles sont les précautions de sécurité à respecter ?

Protégez l'enceinte des projections d'eau, de la chaleur directe et des objets enflammés. Ne l'ouvrez jamais : la garantie ne couvre pas les manipulations inadéquates. Pour un usage professionnel, le montage doit être réalisé par un électricien qualifié.

Quelle est la fréquence de transmission de l'Audiorama 9000 ?

La réponse en fréquence est de 50 à 30 000 Hz, couvrant les graves et aigus avec précision.

Quelles sont les dimensions et le poids de l'enceinte ?

Le diamètre est de 32 cm et le poids est d'environ 7 kg. Pour le montage au plafond, la charge totale inclut la sécurité DIN, soit environ 28 kg.

Peut-on utiliser l'enceinte à l'extérieur ?

Non, l'enceinte est conçue pour une utilisation en intérieur sec. Protégez-la de l'humidité et des projections d'eau.

Que faire en cas de problème ou de panne ?

Contactez un revendeur spécialisé pour toute réparation. N'ouvrez pas l'appareil vous-même. Respectez les consignes de recyclage en fin de vie : déposez l'enceinte dans un centre de collecte DEEE.

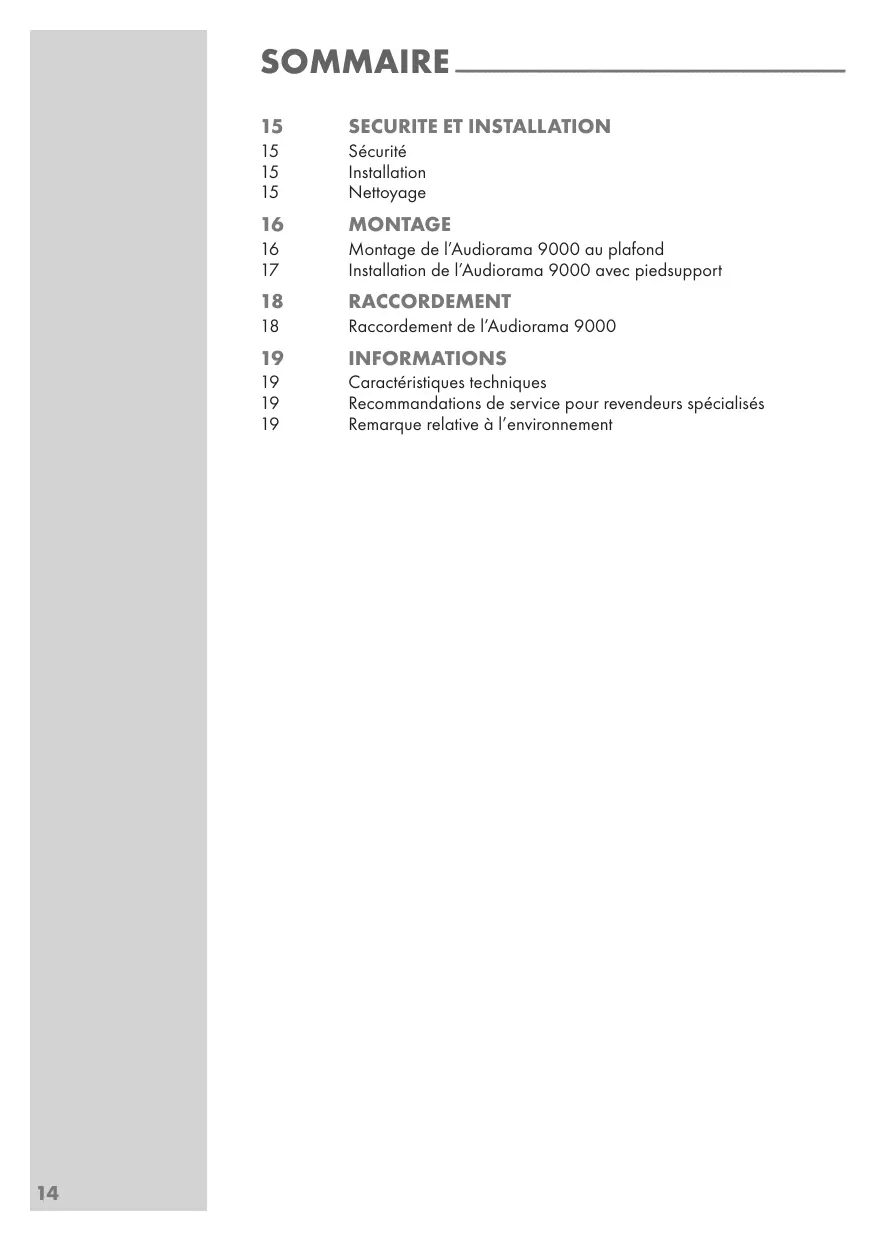

MODE D'EMPLOI A9000 GLR3410 BLANC GRUNDIG

15 Sécurité 15 Installation 15 Nettoyage

16 Montage

16 Montage de l'Audiorama 9000 au plafond 17 Installation de l'Audiorama 9000 avec piedsupport

18 Raccordement

18 Raccordement de l'Audiorama 9000

Informations

19 Caractéristiques techniques 19 Recommandation de service pour revendeurs spécialisés 19 Remarque relative à l'environnement

Veuillez respecter les recommandations suivantes lors de l'installation de l'Audiorama 9000 :

Ces haut-parleurs sont conçus pour la lecture de signaux audio. Toute autre utilisation est formellement exclue.

Ces haut-parleurs sont conçus pour une utilisation dans des endroits secs. Protégez les haut-parleurs des projections d'eau.

Ne placez pas les haut-parleurs à proximité directe d'un chauffage ou en plein soleil.

Si vous installez l'Audiorama 9000 sur un pied support, assurez-vous que la surface sous le pied est plane.

Ne posez pas de récipients contenant des liquides (vases ou autres) sur les haut-parleurs. Le récipient peut se renverser et le liquide endommager les haut-parleurs.

Ne posez pas d'objets enflammés comme des bougies sur les haut-parleurs.

N'ouvre en aucun cas l'intérieur du haut-parleur. La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.

Installation

Grâce au rayonnement omnidirectionnel de l'Audiorama 9000, vous avez toute liberté quant au besoin de l'endroit d'installation.

Le son périphérique différencié du système Audiorama remplit la pièce de telle manière que les haut-parleurs demeurent pour ainsi dire acoustiquement invisibles.

L'effet stéréo est excellent et en aucun cas estompé. L'agencement optique ne pose donc aucun problème.

Pour un effet stéréo optimal, la distance entre les Audiorama 9000 - selon la taille de la pièce - doit être comprise entre 2 et 4 mètres.

Si vous installez votre Audiorama 9000 de manière "dissimulée" (p. ex. derrière un canapé ou des rideaux), ce haut-parleur sonnera toujours « moins bien » que l'autre et le son stéréo perdra en qualité.

Nettoyage

Ne nettoyez les haut-parleurs qu’avec un chiffon doux et sec.

L'habillage tissu des haut-parleurs peut être nettoyé à l'aspirateur (à puissance minimale).

Attention :

La surface support doit être solide et posséder une force portante statique.

Utilisez un matériel de fixation adapté au poids de l'appareil (poids de l'Audiorama 9000 sécurité DIN comprise = env. 28 kg).

Pour les constructions de plafond telles que celles en bois ou en matière creuse, utilisez des chevilles et des vis ajustables. Demandez conseil dans un magasin spécialisé.

Avertissement :

Pour éviter toute blessure, l'appareil doit être fixé au plafond de façon sûre conformément aux instructions de montage.

Remarque :

Le montage de l'Audiorama 9000 pour une utilisation professionnelle (dans un café, par exemple) ne doit être opéré que par un électricien qualifié, en conformité avec les règles d'installations VDE 0100.

1 Déterminer le lieu de montage et marquer les percements à l'aide de la plaque de montage pour le support de plafond. 2 Effectuer les perçages au plafond et placer les chevilles. 3 Raccourcir le câble des haut-parleurs à la longueur souhaitée, détacher les fils sur env. 50 mm, dénuder les extrémités sur environ 10 mm.

Remarque :

Avant la coupe, enveloppez la gaine de câble de ruban adhésif.

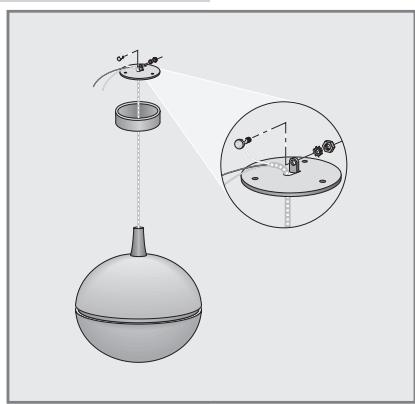

4 Poussez le cache sur le câble des haut-parleurs et insérez le câble des haut-parleurs avec un fil d'acier par l'orifice de la plaque métallique de montage. 5 Insérez le fil d'acier par l'orifice de la vis de blocage et serrez la vis de blocage (min. 2,5 Nm) avec une clé correspondante.

6 Fixer la plaque de montage sur les 3 emplacements à l'aide de trois vis adaptées.

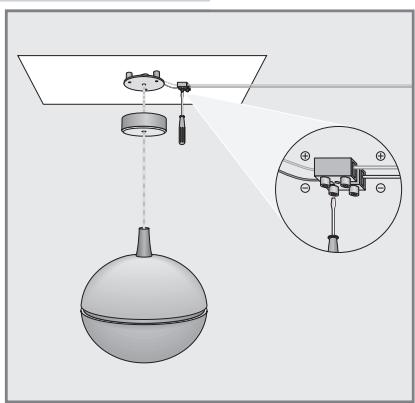

7 À l'aide du domino de raccordement (2,5mm^2), connecter le câble de haut-parleurs et la balle du câble à l'amplificateur.

Remarque :

La polarisation des câbles du haut-parleur doit être respectée.

La section de la rallonge du câble de haut-parleurs doit être proportionnelle à la longueur du câble.

Nous recommandons par conséquent, en cas de longueur de câble inférieure à 10 mètres, une section transversale d'au moins 1,5mm² ; dans le cas de longueur de câble supérieure à 10 mètres, une section transversale d'au moins 2,5mm².

Pour des sections transversales >2,5mm^2, des réducteurs sont disponibles dans les commercés spécialisés.

8 Si nécessaire, découvrez un passage pour le câble du haut-parleur dans le cache. 9 Encliquetez le cache sur la plaque de montage.

Remarque :

Fixez les câbles de haut-parleurs au mur ou au sol. Les câbles non fixés représentent un risque d'accidents potentiels.

Installation de l'Audiorama 9000 avec pied support

Comme alternative au montage au plafond, vous disposez de la possibilité d'installer l'Audiorama 9000 sur un pied support.

Le pied support est disponible comme accessoire chez votre revendeur spécialisé.

Le montage du pied support ne doit être opéré que par un revendeur spécialisé autorisé.

Raccordement de l'audiorama 9000

La charge admissible nominale de votre Audiorama 9000 est de 120 Watts et ne doit pas être dépassée.

L'impédance nominale de votre Audiorama 9000 est de 4 ohms. Veillez à ce que l'amplificateur employé soit compatible avec une impédance de 4 ohms.

Si l'amplificateur permet le raccord de deux paires de haut-parleurs, l'impédance minimale peut être réduite à 1,6 ohm.

L'amplificateur doit pouvoir fournir une puissance de sortie suffisante.

Un amplificateur fournissant moins de puissance de sortie produit, même avec volume modéré, des distorsions dangereuses pour chaque haut-parleur.

Si, en cas de volume plus élevé, on tourne en plus les régulateurs de timbre (sons graves et aigus), la limite est déjà atteinte auparavant. L'amplificateur crée de fortes distorsions bien avant le volume maximal.

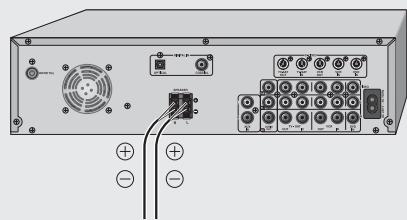

Éteindre l'amplificateur avant de raccorder les haut-parleurs. 2 Les haut-parleurs doivent être raccordés à l'amplificateur en respectant la polarité.

Les bornes de raccordement de l'amplificateur sont marquées (par ex. rouge = borne positive, noir = borne négative). Les fils électriques des câbles de raccordement sont également marqués.

Reliez le fil électrique marqué, ou rouge, du câble de raccordement aux raccords rouges (borne positive) de l'amplificateur et le fil non marqué, ou noir, du câble de raccordement aux raccords noirs (borne négative) de l'amplificateur.

Un raccordement erroné peut entraîner une dénaturation du son.

Attention :

Faites attention à ce que les deux câbles de raccordement ne se touchent pas. Sinon, il pourrait y avoir court-circuit, ce qui peut entraîner l'endommagement de l'amplificateur.

Caractéristiques techniques

Type : haut-parleurs deux voies

Principe: boîte fermée de forme à 360°

Impédance: 4 ohms

Charge admissible nominale : 120 Watts

Fréquence de transmission: 50 - 30 000 Hz

Chassis pour graves : 2 pièces 140 mm membrane aluminium

Chassis pour aigus : 1 pièce 30 mm calotte textile

Dimensions: 32cm

Poids: env. 7 kg

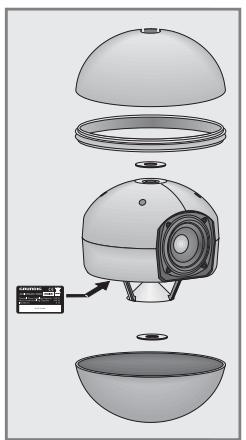

La plaque signalétique se trouve à l'intérieur du haut-parleur

Recommandations de service pour revendeurs spécialisés

Le produit satisfait aux exigences des directives européennes suivantes :

2004/108/CE, EN 55013/55020 et exigences de sécurité de la norme EN 60065.

Remarque relative à l'environnement

Ce produit a été fabriqué à partir de matériaux et pièces haute qualité qui peuvent être recyclés et réutilisés.

Ce produit n'est donc pas destiné aux ordures ménagères. Il doit être déposé dans un centre de collecte destiné au recyclage d'appareils électriques et électroniques. Cela est indiqué par le symbole ci-contre figurant sur le produit, dans la notice ou sur l'emballage.

Veuillez vous adresser à votre municipalité pour connaître les centres de collecte situés près de chez vous.

Le recyclage des appareils usagés est une contribution importante à la protection de l'environnement.
