CD-900USM - Autoradio ROADSTAR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Autoradio double DIN
Formats audio supportés	CD, USB, SD, MMC, MP3
Lecteur cassette	Oui
Radio	FM/MW
Système de données radio	Oui
Panneau avant détachable	Oui
Conformité CE	Oui
Normes européennes	EN50013, EN50020
Alimentation	Non précisé
Puissance de sortie	Non précisé
Dimensions	Double DIN standard
Interface utilisateur	Manuel d'instructions inclus
Langues du manuel	Multilingue
Fonction d'affichage	Non précisé
Connectivité	USB, SD, MMC
Type de lecteur CD	CD audio et MP3

FOIRE AUX QUESTIONS - CD-900USM ROADSTAR

Comment réinitialiser le ROADSTAR CD-900USM ?

Pour réinitialiser le ROADSTAR CD-900USM, débranchez l'appareil de la prise électrique, attendez 30 secondes, puis rebranchez-le.

Pourquoi le CD ne s'éjecte-t-il pas ?

Si le CD ne s'éjecte pas, vérifiez si l'appareil est sous tension et essayez de maintenir le bouton 'Eject' pendant quelques secondes. Si cela ne fonctionne pas, débranchez l'appareil et rebranchez-le.

Comment régler l'heure sur le ROADSTAR CD-900USM ?

Pour régler l'heure, appuyez sur le bouton 'Clock', puis utilisez les boutons 'Hour' et 'Minute' pour définir l'heure et les minutes. Appuyez à nouveau sur 'Clock' pour enregistrer les réglages.

Que faire si le son est faible ou déformé ?

Si le son est faible ou déformé, vérifiez le volume et assurez-vous que les haut-parleurs sont correctement connectés. Essayez également de changer de source audio pour voir si le problème persiste.

L'appareil ne s'allume pas, que faire ?

Si l'appareil ne s'allume pas, vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de remplacer le fusible si nécessaire.

Comment connecter un appareil Bluetooth au ROADSTAR CD-900USM ?

Pour connecter un appareil Bluetooth, activez le Bluetooth sur votre appareil, mettez le ROADSTAR CD-900USM en mode Bluetooth, puis sélectionnez-le dans la liste des appareils disponibles sur votre appareil.

Quel type de CD le ROADSTAR CD-900USM peut-il lire ?

Le ROADSTAR CD-900USM peut lire les CD audio standard, les CD-R et CD-RW, ainsi que les fichiers MP3 gravés sur CD.

Comment mettre à jour le firmware du ROADSTAR CD-900USM ?

Pour mettre à jour le firmware, visitez le site Web de ROADSTAR pour télécharger la dernière version du firmware, puis suivez les instructions fournies pour l'installation.

Comment régler la luminosité de l'affichage ?

Pour régler la luminosité de l'affichage, utilisez le bouton 'Display' pour sélectionner le niveau de luminosité souhaité parmi les options disponibles.

Y a-t-il une garantie pour le ROADSTAR CD-900USM ?

Oui, le ROADSTAR CD-900USM est généralement fourni avec une garantie de 2 ans. Veuillez vérifier les termes spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI CD-900USM ROADSTAR

Ce produit répond aux critères minima prévus par la directive 89/336/CEE et il a été construit conformément aux normes EN50013, EN50020.

Manuel d'instructions

• Votre nouvel appareil a été fabriqué et monté en étant soumis aux nombreux tests ROADSTAR. Nous espérons que cet appareil vous donnera entière satisfaction.

Avant de vous adonner à ces activités, veuillez lire attentivement ce manuel d'instructions.

Conservez-le à portée de main à fin de référence ultérieure.

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont contenues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur de l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boîtier ni ôter le dos de l'appareil. En cas de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune pièce réparable par l'utilisateur.

Un rayonnement laser invisible est présent lorsque l'article est ouvert ou le verrouillage de sécurité est inopérant. Eviter toute exposition directe au rayon laser. L'utilisation des commandes, réglages ou procédés autres que ceux stipulés dans le présent mode d'emploi sont dangereux.

L'appareil ne doit pas être exposé à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé.

L'appareil ne doit pas être exposé à la lumière directe du soleil ou à des sources de chaleur.

Comment éliminer ce produit - (déchets d'équipements électriques et électroniques)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

CD-900USMP

Autoradio FM stéréo reproduction digitale PLL avec lecteur de CD/CD-R/CD-RW/MP3 Syntoniseur Radio Data System avec USB / SD / CASSETTE et façade frontale détachable

Moded'emploi

Veuillez lire attentivement ce mode d’emploi, afin de vous familiariser avec votre nouvel appareil avant de l’utiliser pour la première fois. Veuillez s’il vous plaît garder ce mode d’emploi comme référence pour le futur.

TABLE des matières

• Emplacement des commandes
• Caractéristiques Installation
• Précautions et Entretien
• Connexions
• Opérations
• Fonctions CD
• Spécifications

Emplacement des commandes

1. TOUCHE MARCHE/ARRET
2. TOUCHE SCAN RADIO
3. VOLUME BAS/HAUT (+ REGLAGE BAS/AIGUS/BALANCE/FADER)
4. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)
5. TOUCHE AF (FREQUENCES ALTERNATIVES)
6. TOUCHETA (MESSAGESSURLETRAFIC)
7. TOUCHE PTY (TYPE DE PROGRAMME)
8. TOUCHE OUVERDURE FAÇADE
9. TOUCHE MODE
10. TOUCHE BANDE (BND) / LOUD
11. SYNTONIE AUTOMATIQUE OU MANUELLE (HAUT TUN>>/BAST TUN<< / SAUT/RECHERCHE CD)
12. RECHERCHE ET MEMORISATION AUTOMATIQUE (AMS)/MENU 13. AFFICHEUR LCD
13. TOUCHE RELACHEMENT FAÇADE

1. LOGEMENT CD
2. TOUCHE EXPULSION CD
3. TOUCHE DE PAUSE CD/USB/SD
4. TOUCHE D'EXPLORATION CD (CD SCAN) CD/USB/SD
5. TOUCHE DE REPETITION CD (REPEAT) CD/USB/SD
6. TOUCHE RANDOM (LECTURE ALEATOIRE CD) (SHUFFLE) CD/USB/SD
7. PORTE USB
8. REMOTE SENSOR
9. FAÇADEAMOVIBLE
10. TOUCHE MUTE
11. TOUCHE DE RESET 26. AUX-IN
12. TOUCHE EJECT CASSETTE
13. LECTEUR CASSETTES
14. TOUCHE AVANCEMENT/RETOUR RAPIDE DE LA CASSETTE

Cette autoradio dotée de façon amovible, AM/FM/FM stéréo, lecteur CD/MP3 a les suivantes caractéristiques :

• Mémorisation automatique des stations importantes en ordre de puissance du signal
• Contrôle électronique Volume, Aigus, Bas, Balancement, Fader
• Syntonie électronique de précision dotée de circuit PLL.
• 30 stations mémorisables (6AM1 + 6AM2 + 6FM1 + 6FM2 + 6FM3)
• Lecteur Cassette Autoreverse Loudness
• Interrupteur Marche/Arrêt illuminé
• Contrôle syntonie Manuelle/Automatique Haut/Bas
• Sélecteur Bande pour la sélection de AM1, AM", FM1, FM2 ou FM3
• Contrôle display (Fréquence, Nom de station, Type de programme)
• Fonction horloge en RDS
• Fonction Répartition CD
• Lecteur de CD et fichiers MP3 enregistrés sur CD/CD-R/CD-RW
• Prise de sortie PRE (type RCA) pour la connexion à l'amplificateur
• Façade amovible qui fonctionne d'antivol
• Système d'illumination
• Fonctions RDS : PI (Identification Programme) TA (Annonce Trafic)

PS (Service de Nom de Programme)

AF (Liste de Fréquences Alternatives)

PTY (Type de Programme)

• Choisir l'emplacement du montage en veillant à ce que l'appareil ne gène pas le conducteur au volant.
• Eviter d'installer l'appareil dans un endroit exposé à des températures élevées, comme les rayons directs du soleil ou l'air chaud de l'installation de chauffage ou bien dans un endroit exposé à la poussière, saleté ou à de fortes vibrations.
• Ne se servir que des outils de montage fournis pour effectuer une installation sûre. S'assurer d'avoir ôté la façade extractible avant d'installer l'appareil.

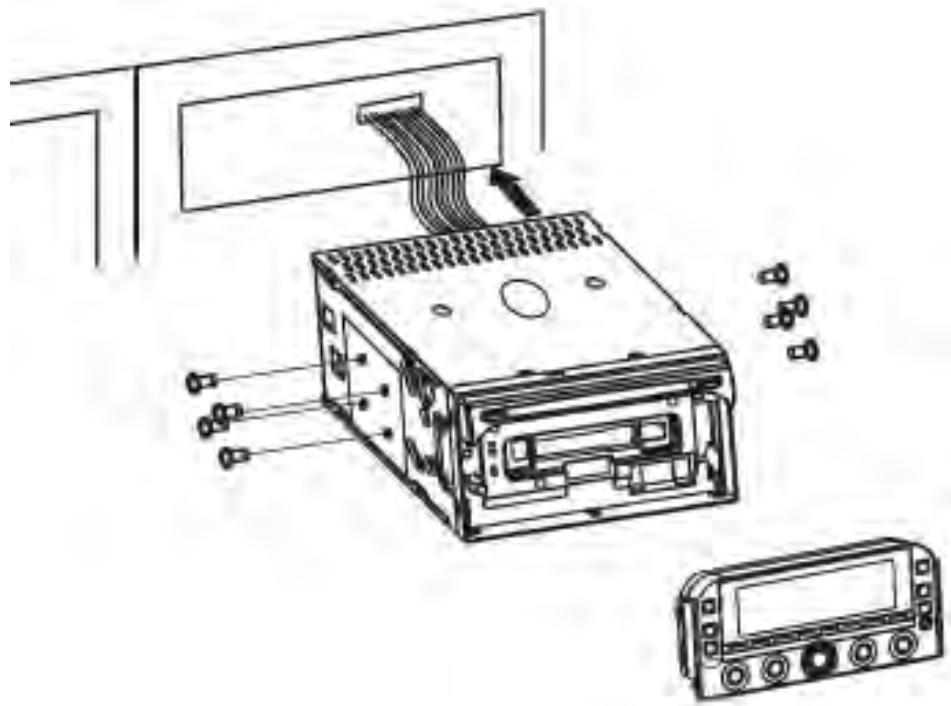

Réglage de l'angle de montage.

Régler l'angle de montage à moins de.

Installation dans le tableau de bord

Comment placer et enlever la façade.

La façade peut être enlevée de façon à éviter que l'appareil puisse être volé.

Commentenleverlafacade

Avant tout, s'assurer d'avoir pressé le bouton POWER (éteint) (1). Presser ensuite le bouton RELEASE (14) et la retirer en tirant vers soi comme le montre le dessin.

Commentremettrelafacade

Portez la partie de la façade à la zone de l'appareil comme le montre la figure et pressez jusqu'à ce que vous n'entendiez pas un déclic.

Faites attention à ne pas exercer aucune pression sur le display et sur les autres touches.

• S'assurer que la façade est dans la bonne position lorsque vous la remettez en place sur l'appareil, pour ne pas l'appliquer à l'envers.
• Ne pas trop presser la façade contre l'appareil; il suffit d'appuyer légèrement sur l'appareil. Lorsque vous emportez la façade, rangez-la dans son étui.
• Ne pas trop appuyer sur l'afficheur de la façade lorsque vous le remettez en place.

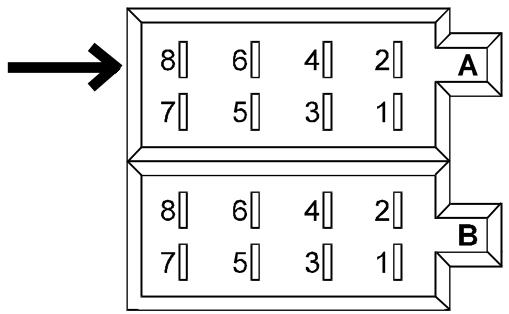

Connecteura

4. MEMOIRE + 12V PERMANENT
5. SORTIE ANTENNE AUTOMATIQUE
7. +12V (A LA CLEF D'IGNITION)
8. MASSE

Le fil +12V N°7 du connecteur A, doit être connecté sous clef de démarage pour éviter que la batterie de la voiture se décharge lorsque cette dernière n'est pas utilisée pendant longtemps.

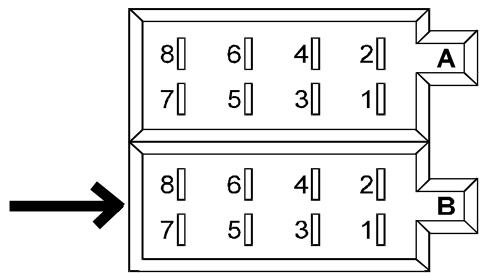

1. HAUT-PARLEUR ARRIERE DROIT (+)
2. HAUT-PARLEUR ARRIERE DROIT (-)
3. HAUT-PARLEUR AVANT DROIT (+)
4. HAUT-PARLEUR AVANTRDROIT (-)
5. HAUT-PARLEUR AVANT GAUCHE (+)
6. HAUT-PARLEUR AVANT GAUCHE (-)
7. HAUT-PARLEUR ARRIERE GAUCHE (+)
8. HAUT-PARLEUR ARRIERE GAUCHE (-)

Reemplacement desfusibles

Si un fusible est grillé, contrôlez la connexion électrique et replacez le fusible. Si le fusible se grille même après avoir été replacez, il se peut qu'il y ait un mauvais fonctionnement à l'intérieur. Dans ce cas, consultez le revendeur le plus proche.

Attention

Utiliser des fusibles ayant l'ampérage spécifique pour chaque câble. L'emploi de fusibles possédant un ampérage supérieur pourrait provoquer de graves dommages.

1. ALLUMAGE/COUPAGE

Insérez la façade amovible dans l'appareil et pressez la touche POWER pour mettre en fonction l'autoradio.

Pour éteindre l'autoradio, pressez encore la touche POWER, puis pressez la touche RELACHEMENT (14) pour extraire la façade.

Faites attention à ne pas extraire la façade lorsqu'il l'autoradio est allumée.

2. SCAN

Pressez la touche SCAN pour faire partir la scansion des programmes radio.

3. Volume

Le contrôle VOLUME règle la sortie du son. Pour sélectionner les autres fonctions, pressez légèrement la touche VOLUME (3) jusqu'à ce que la fonction soit visualisée sur l'afficheur. Employez les touches du VOLUME pour modifier les autres fonctions. La figure 1 montre la sélection des fonctions.

Fig. 1 Sélection des fonctions

1. VOLUME (tourner)
2. SELECT(ION) (pousser)
3. GRAVES
4. AIGUS
5. BALANCE
6. FADER
7. EQUALIZER

Contrôle volume (3)

Augmentation ou diminution du volume en tournant le contrôle VOLUME. Ce bouton peut être utilisé pour ajuster la tonalités BASSES, AIGUES, BALANCE, FADER et EQUALIZEUR.

4. PRESELECTIONS (1,2,3,4,5,6)

Si appuyées légèrement, ces touches permettent de sélectionner directement une station présélectionnée. L'appui sur ces touches pendant plus de 1 seconde mémorise la station actuellement symtonisée. Lorsqu'on sélectionne la modalité PTY, la touche PTY est partagée de la manière suivante: PTY groupe musique ——PTY groupe parlé —— ETEINT

1. Musique POP, Musique ROCK 2. Musique EASY, Musique LEGERE 3. CLASSique, AUTRE Musique 4. JAZZ, COUNTRY 5. NATIONM, OLDIES 6. Musique FOLK

PARLE

1. JOURNAL PARLE, AFFAIREs, INFOS 2. SPORT, EDUCATION, PIECES 3. CULTURE, SCIENCES, DIVERS 4. PREVIS. DUTEMPS, FINANCES, ENFANTS 5. SOCIAL, RELIGION, TELEPHONE 6. VOYAGES, DIVERTIS., DOCUMENTAires

1. PAUSE 2. BALAYAGE 3. REPETITION 4. CASUEL

La fonction RDS. qu'est-ce QUELE systemer RDS?

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM.

Le RDS offre une variété d'informations telles que le nom des stations, le programme et les informations sur le trafic, ainsi que des fonctions utiles comme la syntonisation automatique des assageurs signaux disponibles dans le programme choisi.

5. Fonction 'AF/REG'(FREQUENCESALTERNATIVES)

Une légère pression sur cette touche permet de sélectionner la modalité AF/REG. Lorsque la modalité AF/REG est sélectionnée, la radio contrôle continuellement le niveau du signal AF. L'appui sur cette touche pendant plus de 2 secondes active la modalité BRANCHE/DEBRANCHÉ Régional.

-modalité régionale branchee:

La commutation AF ou la Recherche PI SEEK est effectuée dans toutes les stations ayant le même code PI que la station actuelle. L'inscription REG s'affiche.

-Modalités régionales debranche

Le code Régional dans le format PI est ignoré lorsqu'on effectue la commutation AF ou la Recherche PI SEEK.

6. Fonction 'TA' (ANNONCESTRAFIC)

Une légère pression sur cette touche permet de brancher ou de débrancher la modalité TA. Lorsque la modalité TA est sélectionnée et une annonce sur le traffic est transmise

• Lorsque l'appareil est en modalité CD/MP3, il commutera temporairement sur la modalité radio.
• Si le niveau du volume était sous le seuil bien audible, le niveau bien audible augmentera.
• Lorsqu'on reçoit une station TP, l'inscription TP s'affiche.

7. Fonction 'PTY' (type de programme)

PTY MUSIQUE —— PTY PARLE —— PTY DEBRANCHE

Lorsqu'on sélectionne PTY, il est effectué par les touches de préselection ainsi que décrit dans les touches de préselection. Lorsqu'on sélectionne PTY, la radio commence à rechercher l'information PTY correspondante et elle s'arrête si l'information PTY correspondante est trouvée.

9. Touchemode(mode)

L'appui sur cette touche permet à l'utilisateur de sélectionner

Modalité RADIO / CD / USB / SD / AUX-IN

10. Toucheda BANDE (BAND)

Chaque bande est commutée en appuyant l'une après l'autre sur les touches:

Pressez la touche "BAND" (2) pendant plus de 2 secondes pour sélectionner LOUD ON.

La réponse des tonalités basses et aiguës sera augmentée.

11. Syntonisationautomatique oumanuelle(freqhaut>>oufreqbas< <)

Si appuyées légèrement, ces touches font fonction de Recherche Manuelle.

Une pression de plus de 1 seconde active la Recherche Automatique.

(B)MODALITELECTEURCD/MP3

Si appuyees légrement, ces touches font fonction de SAUT MORCEAU HAUT ou BAS. Une pression de plus de 1 secondes active la RECHERCHE EN AVANT ou EN ARRIERE.

Toucherecherchemorceau

RECHERCHE EN AVANT ET EN ARRRIERE DES MORCEAUX (ou changement de blocs musicaux "album"). Appuyer sur la touche de SAUT (TUN<< o TUN>>) durant la lecture pour aller au morceau désiré. TUN<<.... REVERSE TUN>>.... FORWARD

Appuyer et conserver la pression sur la touche SAUT (TUN<< o TUN>>) durant la lecture pour chercher sur le CD à haute vitesse. Lorsque la section de musique cherchée est trouvée, relâcher la touche. On retourne ainsi à la reproduction normale. Lorsque la lecture du CD/MP3 est terminée, le mode CD/MP3 commute automatiquement sur la radio.

12. Syntonisationautomatique(auto seeksearch)

Si appuyée légèrement, la radio syntonise chacune des stations présélectionnées.

Lorsque le signal est plus fort que le seuil de syntonisation, la radio demeure sur cette station pendant 5 secondes, en mettant à zéro le volume pendant un instant et en recommençant ensuite la recherche d'une autre station.

Un appui de plus de 1 seconde permet de mémoriser les six stations plus fortes dans les positions correspondantes des touches de présélection.

Lorsque l'opération de RECHERCHE AUTOMATIQUE (AS) est terminée, la radio passe au balayage des stations mémorisées.

13. Afficheurl LCD

L'afficheur à cristaux liquides illustre l'état actuel de réception des opérations.

16. TOUCHE ejectioncd

Appuyer sur la touche d’éjection pour retirer le CD.

17. TOUCHE PAUSE cd/usbsd

Durant la lecture, appuyer sur la touche PAUSE (17) 'PAUSE' pour arrêter momentanément la lecture. Appuyer de nouveau pour reprendre à la lecture normale.

18. TOUCHE INTRO Cd/usb/sd

(Balayage de tous les morceaux). L'appui sur cette touche affiche l'indication 'SCN' et effectue la reproduction des 10 premières secondes de chaque morceau.

19. Toucherepeat'repeat'cd/usb/sd

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est répétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

20. Toucherandom 'shuffle'(casuel)cd/usb/sd

L'appui sur cette touche affiche l'indication 'SHF' et chaque morceau du disque est lu dans un ordre casuel et non dans la série normale. Pour effacer le mode Casuel, appuyer à nouveau sur la touche 'SHUFFLE' (20).

24. Touchemute

Pousser la touche MUTE pour annuler le volume. Pousser de nouveau pour reporter le volume au niveau précédent.

25. TOUCHERESET

La touche Reset (25) se trouve sur la façade interne. Utilisez la pointe d'un stylo à bille ou d'un autre objet métallique pour l'actionner. La touche Reset doit être utilisée dans les cas suivants:

• installation initiale de l'appareil, après avoir branché tous les câbles,
• défaut de fonctionnement de toutes les touches,
• symbole d'erreur affiché.

26. ENTREE Audioaux

Brancher votre lecteur portable à l'entrée AUX IN, en quelle que modalité de fonctionnement, pour amplifier le son à travers les haut-parleurs de l'auto.

A. recherche directe de la piste

Appuyer sur la touche de AS/PS (12) une fois, à l'afficheur apparait "MP3 *": sélectionner la piste MP3 par numéro avec la suivante méthode:

tourné le contrôle de Volume (3) pour lister les numéros.

Puis appuyer sur ENTER (VOLUME, 3) pour confirmer.

B. recherche par nom d'album (directory) ou de piste (track)

Appuyer sur la touche de AS/PS (12) deux fois, à l'afficheur apparait “*”. Entrer la lettre directement. L'appareil cherche les pistes et les albums qui ont la même lettre initiale entrée. Les pistes et les albums sont listés avec les touches de VOLUME (11). Si le nombre sélectionné est d'un album, on peut entrer dans l'album en pressant la touche VOLUME/ENTER et continuer la recherche de la piste avec les VOLUME (3). La pièce sélectionnée peut être lue en pressant sur la touche VOLUME/ENTER.

La distribution des caractères alphanumériques est comme suit :

tourné le contrôle de Volume (3) dans les deux sens pour lister les caractères alphanumériques. Puis appuyer sur VOLUME/ENTER (3) pour confirmer.

C. recherche par album

Rechercher l'album avec le VOLUME (3).

En mode lecture MP3, appuyer sur la touche de AS/PS (12) trois fois. Le nom du premier album sera montré. Tournez VOLUME (3) pour naviguer dans l'album, puis presser VOLUME/ENTER (3) pour selectionner l'album désiré. À l'afficheur apparait " \ ". Pour désirer les pièces dans l'album sélectionné, tournez VOLUME (3) puis presser VOLUME/ENTER (3) pour confirmer la pièce. Tourner le contrôle de Volume (3) dans les deux sens pour lister les caractères alphanumériques. Puis appuyer sur Volume/ENTER (3) pour confirmer.

ID3 tag

Appuyer sur CLK sur télécommande à maintes reprises pour montrer l'information ID3 TAG. Si le document MP3 est fourni de ID3 TAG, appuyer sur DISPLAY à maintes reprises pour montrer l'information comme suivant:

TITRE CHANSON > ARTISTE > TITRE ALBUM > ANNEE > COMMENTAIRES

Si il y a quelques informations ID3-TAG pas présentes, appuyer sur CLK à maintes reprises pour montrer l'information comme suivant:

Si il n'y a pas d'information ID3 TAG, appuyer sur DISPLAY, apparaitra "NO ID3 TAG" à l'afficheur.

Le nom et le numéro du document passeront en continuation sur l'afficheur pendant la lecture.

27. Toucheeject cassettes

En mode TAPE (cassette), appuyer partiellement sur cette touche pour activer la fonction avance rapide. Appuyer à fond sur cette touche pour interrompre la lecture de la cassette et éjecter cette dernière. L'autoradio entrera automatiquement en mode Radio.

28. Lecteur cassettes

En mode RADIO, insérer une cassette dans le logement prévu à cet effet, la lecture de la cassette commence automatiquement.

29. Fonction avancement/retour RAPIDE de la cassette

Pour l'avancement rapide de la cassette, pressez la touche (8). Lorsque la cassette est à la fin, la reproduction commence automatiquement du côté opposé (Auto-reverse). Pour le retour rapide de la cassette, pressez la touche («). Lorsque la cassette est à la fin, la reproduction commence automatiquement du début du même côté (Auto-replay). Vous pouvez bloquer les fonctions d'avancement et de retour rapide en pressant la touche opposée à la touche insérée en ce moment.

LECTEURCD/MP3

Rapport Signal/Bruit >70dB

Séparation Canal >50 dB (1 kHz)

Réponse en fréquence 20 Hz - 20 KHz

Syntonisateurfm

Sensibilité 2 dBμ

Séparation Stereo 35dB

Rapport Signal/Brouillage 55dB

Gamme de fréquences 87.5 - 108MHz

Pas de canal 50 kHz

Fréquence intermédiaire 10.7MHz

Sortiepreamplifee

Sortie 350mV (MAX)

Impédance 10kOhm

Voltage d'alimentation 13.8V DC (10.8-15.6V), négative à la masse

Impédance haut-parleurs 4 ou 8 Ohms

Puissance maximale de sortie 40W x 4 canaux

Les spécifications et le design peuvent changer sans avis préalable.
