MODE D'EMPLOI 0A3052 0 ACOUSTICS

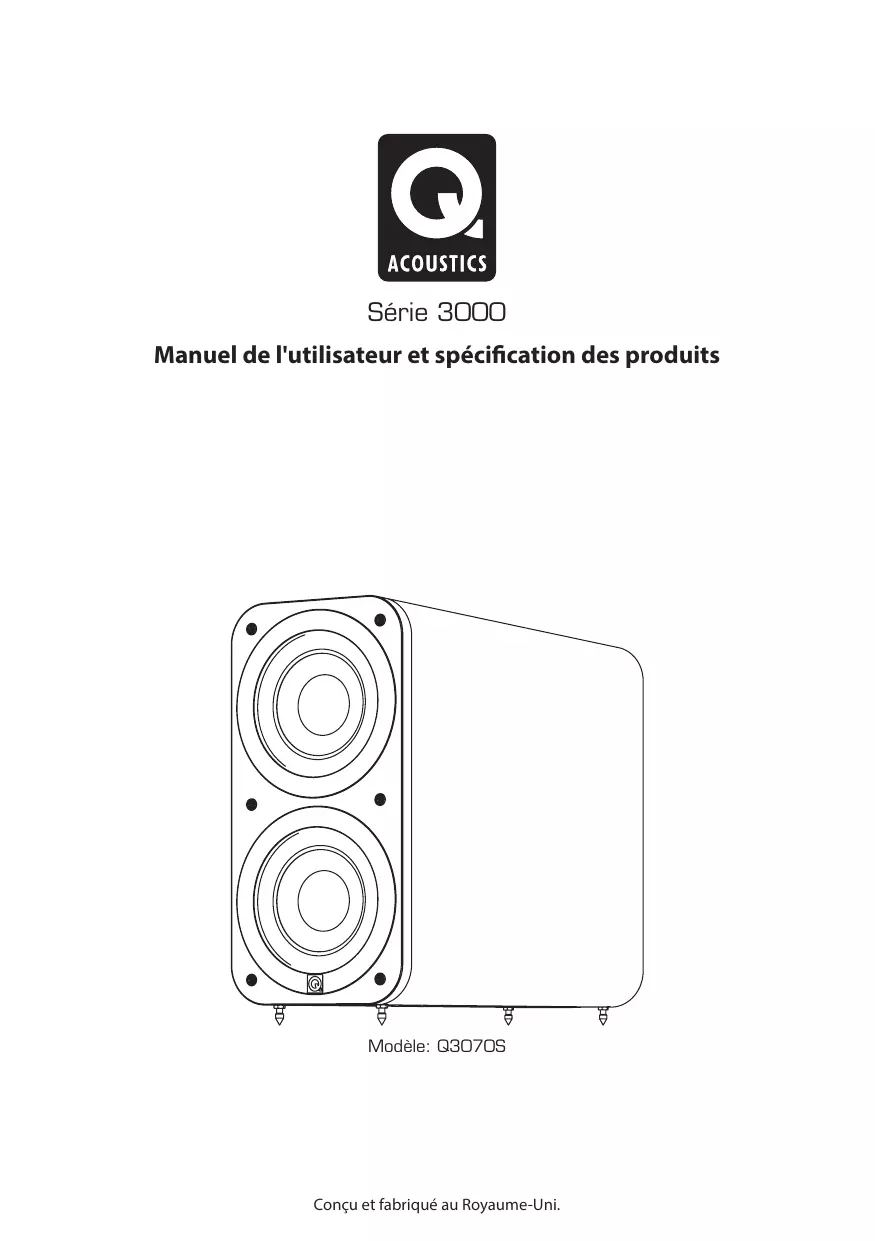

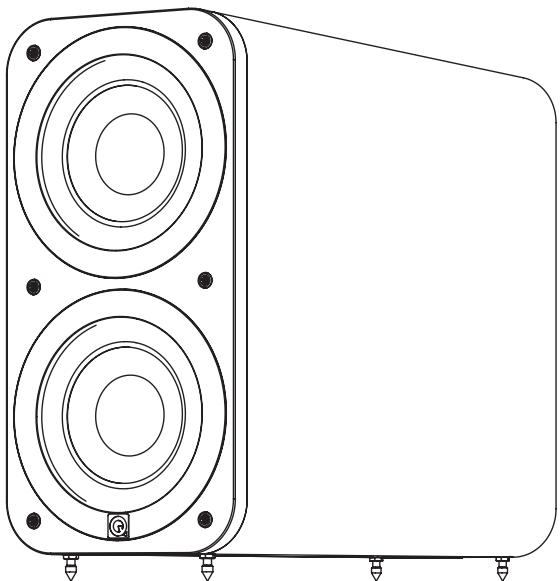

Manuel de l'utilisateur et spécification des produits
Modèle: Q3070S
INFORMATIONS IMPORTANTES - VEUILLEZ LIRE ATTENTIVEMENT
ATTENTION!
RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR
POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRÉNE, QUE PE ENLEVER LE COUVERCE (NI LE PANNEAU ARRIÈRE) CE PRODUT IN CONTIENT PAST D'ÉLÉMENTS MANIPULABLES PAR L'UTILISATEUR S'ADRESSER À DES PROFESSIONNELS QUALIFIÉS
Lire attentivement ces instructions.
Conserver soigneusement ces instructions.
Veuillez prendegardeà touslesavertissements.
Veuillez suivre toutes le instructions.
Ne pas utiliser ce produit à proximé d'eau.
Le nettoyer uniquement à l'aide d'un chiffon sec.
Ne pas bloquer les ouvertures d'airation.
Suivre les instructions du fabricant pour l'installation.
Ne pas installer le produit pres de sources de chaleur telles que des radiateurs, des bouches de chaleur, des poèles ou d'autres appareils (notamment des amplificateurs) produits de la chaleur.
Ne pas interférer avec l'objet sécurité de la fiche polarisée ou de mise à la terre. Une fiche polarisée compte deux lames, dont l'une est plus large que l'autre. Une prise de mise à la terre possée également deux lames ainsi qu'une troisième broche. La lame la plus large ou la troisième broche sont presents à des fins de sécurité. Si la fiche fournie n'est pas adaptée à votre prise de courant murale, prendre contact avec un électricien afin de replacer la prise obsoleté.
Protégé le cordon d'alimentation secteur afin qu'il ne soit ni piétiné ni pince, en particulier au niveau des fiches, des prises de courant et du point de sortie du matériel.
Utiliser uniquement les équipements et accessoires spécifiés par le fabricant. Utiliser uniquement avec un chariot, un pied, un tripod, des fixations murales ou une table répondant au specifications fournies par le fabricant ou vendus avec l'appareil.
En cas d'utilisation d'un chariot, prendre garde en déplacant l'ensemble chariot/appareil d'évitier les blessures causées par une chute.
Débrancher le système lors des orages ou lorsqu'il reste inutilisé pendant de longues périodes.
Confier toute réparation à un technicien qualifié. Des réparations sont nécessaires si le produit a été endommaged d'une façon ou d'une autre, par exemple si le cordon ou la fiche d'alimentation sont endommages, si du liquide a été renversé sur le produit ou si des objets sont tombés dessus, si le produit a été exposé à la pluie ou à l'humidité, ou bien s'il ne fonctionne pas normalement ou s'il est tombé.
Avertissement: Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer ce produit à la pluie ou à l'humidité. Ce produit ne doit pas être exposé aux gouttes ou aux éclaboussures et aucune objecte rempli de liquide, tel qu'un vase de fleurs, ne doit être posé dessus.
Ce symbole indique que la documentation accomplignant le produit contient des instructions importantes relatives à son fonctionnement et son entretien.
Ce symbole indique qu'une tension dangereuse représentant un risque d'électrocution existe au sein de ce produit.
Ne placer aucune source de flamme neue, par exemple une bougie, sur le produit.
Avertissement: L'interrupteur secteur du caisson de graves est l'élément qui sert à déconnecter l'unité de la source d'alimentation secteur. Celui-ci est situé sur le panneau arrêté. Pour permettre un accès facile à cet interrupteur, l'appareil doit être place dans un endroit ouvert et non obstrué; l'interrupteur doit pouvoir être opéré librement.
Attention: Les changements ou modifications qui n'ont pas ete expressedement approvoues par le fabricant peuvent revoquer le droit d'usage de ce produit.
Service après-venture: Le matériel à réparer doit être renvoyé au revendeur ou au service après-venture de votre région. Les adresses des principales agents de service au Royaume-Uni sont indiquées dans ce manuel.
Tierces parties: Dans le cas peu probable où ce produit serait transmis à un tiers, ces instructions devront également lui être remises.
Remarque importante concernant les utilisateurs du Royaume-Uni:
Le cordon d'alimentation Royaume-Uni (RU) se termine par une fiche homologuee pour le secteur RU equipee de'un fusible de 3 A. Si ce fusible a besoin d'être remplaced, un fusible ASTA ou BSI conforme BS1362 d'une valeur nominale de 3 A devra etre utilisé.Si la fiche principale doit etre changée, enlever le fusible et jeter la prise en respectant toutes les regles de sécurité apres l'avoir sectionnee du cordon.
Connexion aux prises secteur
Les fils contenus dans le cordon d'alimentation se distinguant suivant le code couleur suivant: Bleu : NEUTRE; carron: PHASE.
Etantdonnedeqc es couses pourraientne pas corresponde aux marqueurs coloros distinguant les bornes devoitriche,voici la marchaé a suivre:
Le fil BLEU doit être connecté à la borne marquee de la dette N ou colorée en
BLEU ou en NOIR. Le fil MARRON doit être connecté à la borne marquee de la dette L ou colorée en MARRON ou en ROUGE.
Pour déconnecter complètement l'appareil du secteur, déconnecter la fiche du cordon d'alimentation de la prise secteur.
Lorsque la fiche SECTEUR ou un coupleur est utilisé comme dispositif de déconnexion, l'appareil déconnecté demeurer aprot à l'emploi.
Introduction
Merci d'avoir acheté un produit Q Acoustics.
Ce manuel est destiné à vous guider au cours de la configuration et de l'installation du système et vous permettra de profiter d'une performance optimale pour ce produit.
Veuillez dire attentivement les instructions, les consignes de sécurité importantes et les mises en garde avant d'installer et d'utiliser le produit, afin d'en garantir un fonctionnement sur et satisfaisant.
Nous espérons que vous approucem z'expérience proposée par Q Acoustics.
La série Q Acoustics 3000 est une gamme de haut-parleurs concu pour satisfaire les attentes les plus élevées des audiophiles de 2 canaux dédiés et exigeants amateurs de film.
La gamme comprend :
3010: Enceinte d'étagère compacte avec un haut-parleur de basses de 100 mm.
3020: Enceinte d'étagère compacte avec un haut-parleur de basses de 125 mm.
3050: Colonne avec deux haut-parleurs de basses de 165 mm
3070S: Caisson de graves de 140 W avec deux haut-parleurs de 165 mm
3090C: Canal central avec deux haut-parleurs de basses de 100 mm
Les haut-parleurs 3050 peuvent être bi-câblés. Tous les haut-parleurs peuvent fonctionner à proximé de téléviseurs sans en ALTERER le fonctionnement, à l'exception du 3070S qui ne doit pas fonctionner à moins de 500 mm d'un téléviseur ou de tout type d'équipment sensible aux champes magnétiques. Le fonctionnement des écrons plasma et LCD n'est pas alteré.
Avant de connecter les haut-parleurs, veiller à ce que toutes les unités actives de votre système soient éteintes au niveau du secteur.
Lorsque vous allumez votre système audio, réglez le bouton de volume principal à un niveau modéré. Augmentez progressivement le volume.
Ne faites jamais fonctionner votre système audio au volume maximum. La position du bouton de volume est trompeuse et ne reflète pas la puissance de votre système. L'utilisation de réglages de haut volume peut endomager votre ouïe.
Ne connectez pas vos haut-parleurs à une prise secteur.
N'exposez pas vos haut-parleurs à des températures excessivement basses, à la chaleur, à l'humidité ou à la lumière du soleil.
Si vous faites fonctionner vos haut-parleurs sans leurs grilles de protection, prenez soin de protégger les enceintes contre les dégats évientuels.
N'utilisez pas de pieds artisansaux. Fixez le pied Q Acoutics adapte en suivant les instructions et en utilisant tous les éléments de fixation fournis. Le vendeur vous conseillera.
Ne démontez pas le haut-parleur. Cela rendrait la garantie nulle et non avenue.
Déballez vos haut-parleur
Déballez entièrement vos haut-parleurs. Retirez-les des cartons en les tenant par les coffrets. Ne touche pas les enceintes et n'utilisez pas les sacs de protection pour les soulever. Les modeles 3050 et 3070S sont lourds - faites-vous aider pour les soulever si nécessaire.
Lorsque vous déplacez les haut-parleurs, ne les tirez pas sur le sol; cela pourrait cause des dégats - soulevez-les avant de les déplacer.
Dans le carton d'emballage, vous trouvez: le ou les haut-parleur(s) et le manuel de l'utilisateur.
L'emballage des modèles suivants comprend des éléments supplémentaires:
3050: stabilisateur arrriere et couvertures à pointes pour chaque haut-parleur, une clé Allen pour ajuster les pointes une fois celles-ci fixées.
3070S: un ou plusieurs cordon(s) secteur, des pointes et des protections pour pointes.
Contrôletz attentivement le produit. Si un élément est endommagé ou manquant, indique-le au vendeur des que possible.
Conservez l'emballage pour un évientuel transport à l'avoir. Si vous jetez l'emballage, veuilles le faire en suivant toutes les régulations concernant le recyclage dans votre région.
Étapes préliminaires
Déballez le caisson de graves en suivant les instructions données précédemment. Avant de connecter le caisson de graves, veiller à ce que tous les apparèils électroniques de votre système seront éteints au niveau du secteur.
Le caisson de graves doit être régé en fonction du voltage de votre région. Vérifier cela avant de le connecter à la source d'alimentation secteur. Si vous démunaged dans une zone représentant un voltage différent, assurez-vous de positionner le sélectionur de voltage sur la droite avant de le connecter à la source d'alimentation secteur!
Positionnement du caisson de graves
Les basses fréquences sont principalement omnidirectionnelles. Mème si cela signifie que vous pouvez positionner le caisson de graves presque n'importe où, l'image stéreo sera néanmoinsicieures si vous le placez au même niveau que les haut-parleurs avant et dans une position d'écoute aussi centrale que possible. Cela peut ne pas être possible dans un système à canaux multiples. Si vous placez le caisson de graves pres d'un mur, les basses
seront renforcées et, par conséquent, elles peuvent être fortes et indistinctes à certains endroits.
Le caisson de graves doit être place à proximé d'une source d'alimentation secteur. Ne pas utiliser de cables d'extension. Acheter un cordon d'alimentation plus long si nécessaire.
L'interrupteur d'alimentation est le dispositif qui permet de déconnecter cet apparéil du secteur et il se situe sur le panneau arrière. Il est nécessaire de laisser un grand espace entre l'arrière du coffret et toute paroi ou autre object fin de permettre un accès libre à cet interrupteur.
En positionnant le caisson de graves, s'assurer que le sol est solide et qu'il ne contient pas de lames de parquet non fixées, etc. Lorsqu'il fonctionne à haut volume, le caisson de graves produit un gros déplacement d'air - ne pas le placer pres de petits objets ou meubles qui pourrait s'en trouver secoués. Ne pas poser d'objets quels quils soient sur l'unité.
Configuration et utilisation
Allumage automatique: Ce mode vous permet d'allumer et d'eteindre le système principal sans avoir a eteindre ou allumer l'interrupteur du caisson de graves.
S'il n'y aaucun signal entrant,le caisson de graves passera automatique en mode Veille au bout de quelques minutes. Cette fonction est indiquee par le voyant POWER sur le panneau arriere, qui virera au rouge. Aussitot que le caisson de graves detectera un signal entrant, il se remettra en marche automatique et levoyant sera de nouveau vert. Certains types de musiques et certaines chaines de television comportent très peu de données à basse fréquence dans le signal audio qu'elles émettent; dans ce cas, le caisson de graves quittera automatique le mode Veille, même si le son provient d'autres haut-parleurs du système. Si cela se produit, alors l'interrupteur d'allumage automatique peut être mis en position allumée, ce qui permettra au caisson de graves de rester allumé à tout moment.
Meme si le caisson de graves peut etre laissé en mode veille indéfiniment en toute sécurité, si vous quittez votre résidence pendant une longue période, nous vous conseillons d'eteindre cette unité au niveau de l'interrupteur d'alimentation.
Le caisson de graves 3070S possède également un système de sécurité intégré contre la surchauffe. Si l' amplificateur est en surchauffe, l'appareil s'éteindra momentanément avant de reprendre son fonctionnement normal. Si cela se produit, vérifier que les évén d'airations du panneau de contrôle ne sont pas recouverts et que le caisson de graves n'est pas placé trop pres d'une source de chaleur, comme un radiateur, par exemple.
Pour la connexion du système audio, se reporter à la section suivante.

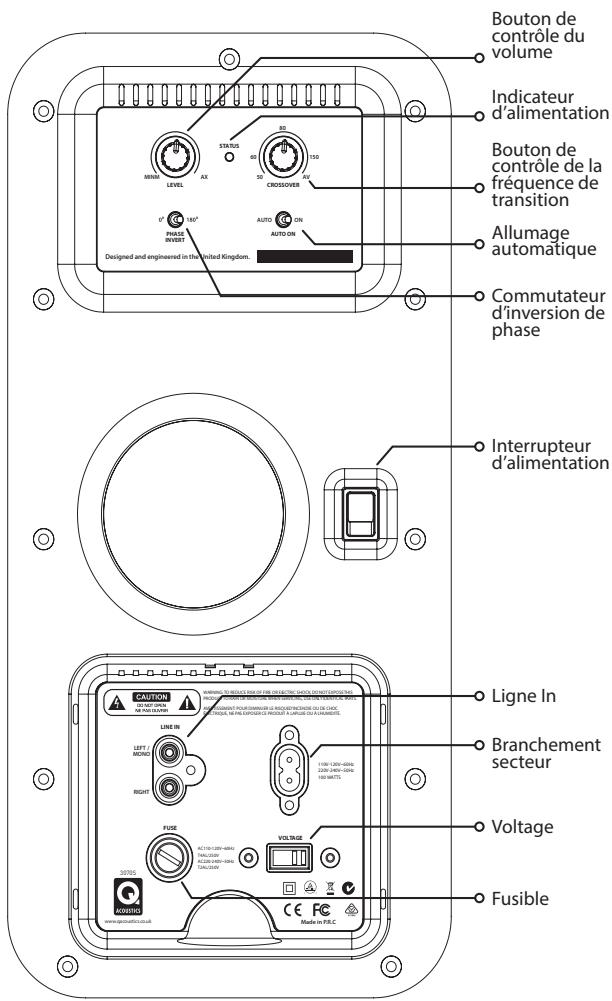

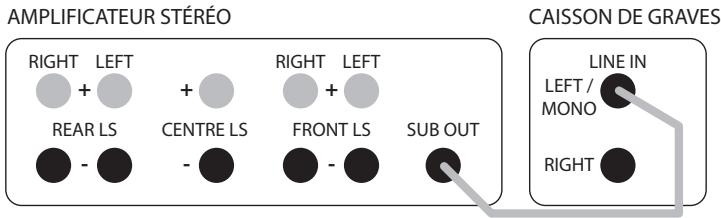

Connexions
La connexion standard se fait via les lignes In phono RCA. Un réglage système AV nécessite une interconnexion phono RCA unique. Étant donné que ce cable est susceptible d'être assez long, s'assurer de-disposer d'un cable de bonne qualité, entièrement vérifié. Notre vendeur Q Acoustics sera heures de vous fournir un cable d'interconnexion adapté.
Connector la sortie caisson de graves sur l'amplificateur AV, à la ligne In L/Mono du caisson de graves, en insérant fermement les fiches pour s'assurer que le contact des bornes est bon.
Configuration
Vérifier que toutes les branchements sont corrects et répondent aux règles de sécurité. S'assurer que le caisson de basses est étant.
Régler les boutons sur les positions par défaut suivantes:
Niveau de volume
Environ à la moitié
Transition
Tournier complètement dans le sens horsaire (position AV)
Commutateur d'inversion de phase
0^
Allumage automatique
AUTO ou ON
Brancher le cordon d'alimentation fourni au caisson de graves, puis à la prise secteur. Allumer l'interrupteur d'alimentation au niveau de la prise secteur, puis placer l'interrupteur du caisson de graves en position « ON ». Levoyant POWER du panneau situé sur l'amplificateur du caisson de basses émettra une lumière indiquant que l'appareil est opérationnel.
Vérifier les réglages sur votre amplificateur AV pour vous assurer que le caisson de graves est régèle sur « ON » ou YES. Le bouton de volume du caisson de graves sur l' amplificateur AV doit être régèle sur la position par défaut ou sur 0 dB. Il est nécessaire d'avoirAAParavant régèle la taille et déterminé la position de tous les haut-parleurs du système. Si vous disposez de l'option qui vous permet de régler la fréquence de transition sur les autres canaux, assurez-vous qu'elle est adaptée à vos enceintes. Régler la distance (ou délai) qui convient pour la position du caisson de graves que vous avez besoinie.
Diffuser en stéreo un peu de musique qui vous est familière et faire des essais à l'aide du bouton d'inversion de phase et du contrôle du volume jusqu'à ce que vous entendiez un mélange uniforme de sons provenant des haut-parleurs avant et du caisson de graves. Si le son du caisson de graves ressort, cela signifie que le volume est trop élevé!
Toujours garder à l'esprit que la sensibilité de l'oreille humaine aux basses varie enormément en fonction du volume, d'ou la nécessité d'une large gamme de programmes et de niveaux de volume.

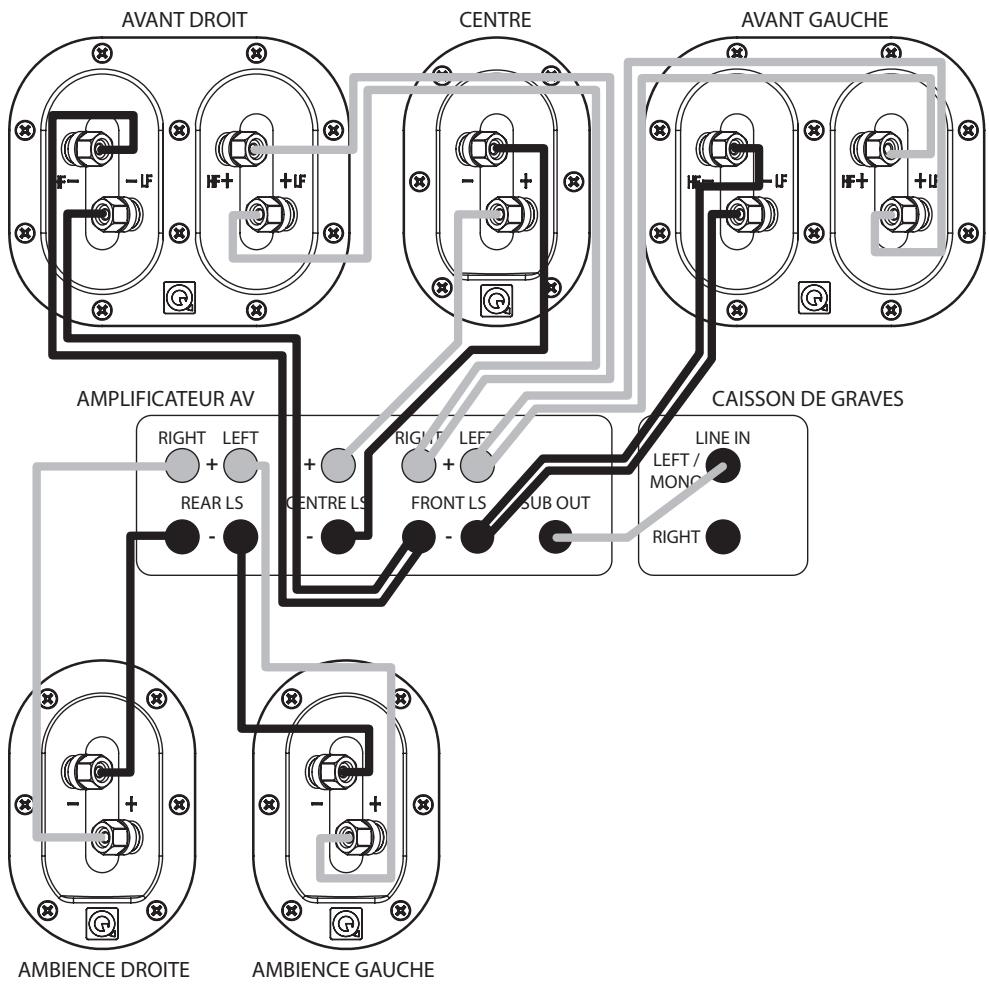

Système AV à canaux multiples
De nombreux amplificateurs pour systèmes audio ont des réglages de distance qui créé un délié en fonction de la distance du haut-parleur par rapport à la position d'écoute ideale. Le placement du caisson de graves est l'un des aspects les plus importants de tout système audio, aussi le fait de faire ces réglages correctement améliorera la performance globale du système de manière significative.
Ne pas ajuster à plus de + / - 0,5m de la distance originale mesurée. S'il se revèle impossible de discerner la moindre amélioration de la tonalité, essayer de changer de position le bouton d'inversion de phase sur le caisson de graves 3070S et repeter l'exercice. Puis vérifier de nouveau le son avec de la musique en stéreo pour s'assurer qu'une amélioration est remarquable.
Si le caisson de graves 3070S est ensuite déplaced par rapport aux autres haut-parleurs, régler de nouveau la distance amplificateur-caisson de graves sur la nouvelle valeur et répéter l'exercice. Attendez d'être satisfait du fait que les réglages ideaux sont effectués. Le son devrait être riche, chaleurux et uniforme, sans qu'aucun des haut-parleurs ne domine les autres.
Les haut-parleurs avant peuvent etre bi-cablés. C'est le mode préférentiel, si tant est que le réseau de transition supporte le bi-cablage. Les haut-parleurs centraux et d'ambiance sont cablés de maniere conventionnelle. Les connexions 6.1 et 7.1 sont identiques aux connexions 5.1, mais comptent un ou deux canaux d'ambiance supplémentaires.
En déroulant des cables de haut-parleurs, prendre garde à ne pas les faire passer sur des zones du sol où ils peuvent représenter un danger. Dérouler les cables autour de la pièce lorsque c'est possible. Les cables de signal de niveau ligne doivent être déroulés loin des cables secteur. Ne jamais dérouler les cables de signal de niveau ligne parallèlement aux cables d'alimentation, en particulier lorsqu'ils sont longs.
Si le caisson de graves est déclenché par d'autres apparèils, rediriger le cable de signal entrant avant de prendre d'autres mesures.

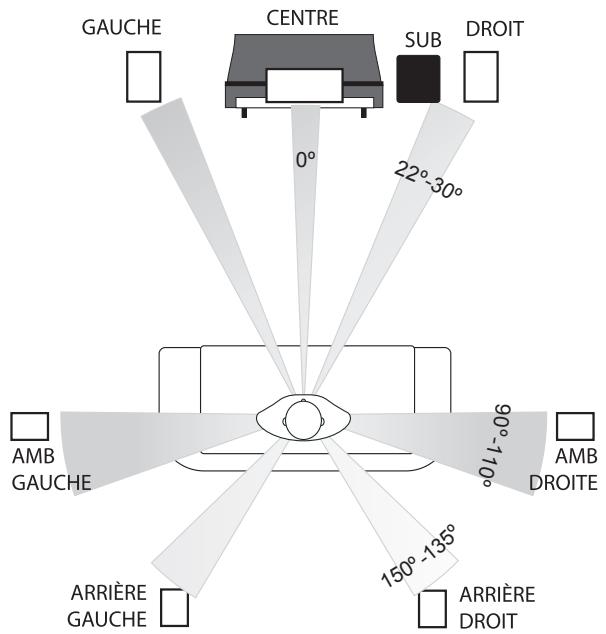

Placement: Les haut-parleurs avant et centraux doivent être alignés. Si cela n'est pas possible, consulter votre manuel pour des indications sur la manière d'ajuster les temps de retard relatifs des enceintes centrales et avant. Si vous possédez un système 5.1, le siège d'écoute peut être situé plus pres de la paroi arrêté. Comme toujours, préparez-vous à faire des essais.
Gestion des basses: Les processeurs AV offrent le choix entre «Large» et «small» pour les haut-parleurs. Si vous choisissez l'option «Large», le haut-parleur reçoit toute la fréquence. Choisissez «Small» et les basses sont envoyées vers le caisson de graves. Nous recommendons l'option «Small» pour les modèles 3090C, 3010 et 3020 lorsque ceux-ci sont utilisés au sein du système audio. Le modele 3050 doit être régèle sur
«Large». L'option de caisson de graves doit être activée (régler sur «ON» ou «YES»)
Ci-dessus sont indiquées les installations recommandées par les laboratoires Dolby pour les systèmes en 7.1. Les installations en 6.1 sont identiques, mais une enceinte centrale unique remplace les deux haut-parleurs arrêté. L'installation en 5.1 ne compte pas de haut-parleurs arrêté.
Niveau de volume: Lorsque les paramètres de base du système sont établis, lancer le programme de configuration (« setup ») de votre processeur. Régler chaque haut-parleur individuellement pour que le niveau soit le même que les autres à la position d'écoute. Si votre processeur vous permet d'ajuster les temps de délié, suivre attentivement les instructions car cela influera énormément sur le résultat final. Lorsque vous diffusez un film, vous pouvez avoir l'impression que les canaux arrêtés sont trop légers - ce n'est pas le cas! Toutefois, il vous faudra peut-être ajuster le niveau du caisson de graves à la fois sur le processeur et sur le caisson lui-même. Une fois les réglages faits, ne pas les modifier.
LFE: Le canal LFE envoie tous les effets sonores des basses vers le caisson de graves. Si les enceintes sont régles sur « Small», les basses du systèmes de ces canaux sont également envoyées vers le caisson de graves Si vous utilisez le système à des niveaux extrêmes et / ou si le niveau du caisson de graves que vous avez choisi est trop élevé, le caisson de graves pourrait passer en suractivité, ce qui aurait des conséquences sonores désagréables. Si cela se produit, réduisez immédiatement le volume.
Phase: Si vos enceintes ne sont pas correctement câblées, les basses seront fondues et amenuisées. Dans ce cas, vérifie le câblage avec attention. Si votre cable de haut-parleur porte une marque de repérage le long d'une de ses âmes, utilisez systématiquèment la partie rayée pour connecter les bornes positives (ROUGES). De cette manière, le système sera toujours en phase.
Suivez toujours les instructions de votre manuel de processeur AV.
Connexions

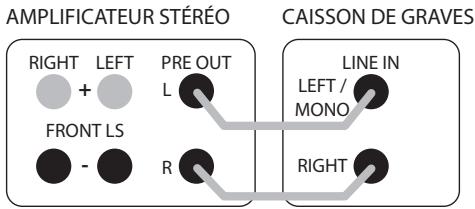

Connectez un cable phono stéreo RCA de bonne qualité aux entrées gauche (L) et droite (R) sur le modele 3070S et connectez l'autre extrémité à la prise PRE OUT située à l'arrête de l'amplificateur.
Le caisson de graves va automatiquement ajouter les signaux gauche (L) et droite (R) pour qu'aucune information ne vous échappe. Si vous souhaitez utiliser deux caissons de graves, vous pouvez dérouler un cable phono RCA unique vers chaque caisson et obtenir ainsi un système de caissons de graves en stéreo.
Assurez-vous que la sortie gauche (L) de l'amplificateur est reliée au caisson de gauche et que la sortie droite (R) est reliée à celui de croite pour préserver l'image stéreo des haut-parleurs principaux. Les caissons de graves devront être placés près de leurs haut-parleurs principaux et le réglage devra être réalisé séparément pour chaque caisson.
Configuration
Vérifier que toutes les branchements sont corrects et répondent aux régles de sécurité. S'assurer que le caisson de basses est étéint. Régler les boutons sur les positions par défaut suivantes:
Niveau de volume
Transition
Commutateur d'inversion de phase Allumage automatique
Environ à la moitié
Minimum (50 Hz) pour les grands pieds et au milieu (100 Hz) pour les haut-parleurs d'étagères et les petites enceintes 0^
AUTO ou ON
Brancher le cordon d'alimentation fourni au caisson de graves, puis à la prise secteur. Allumer l'interrupteur d'alimentation au niveau de la prise secteur, puis placer l'interrupteur du caisson de graves en position « ON ». Levoyant POWER du panneau situé sur l'amplificateur du caisson de basses émettra une lumière indiquant que l'appareil est opérationnel.
Diffuser en stéreo un morceau de musique qui vous est familier et faire des essais à l'aide du bouton d'inversion de phase et du contrôle du volume jusqu'à ce que vous entendiez un mélange uniforme desons provenant des haut-parleurs avant et du caisson de graves. Si le son du caisson de graves ressort, cela signifie que le volume est trop élevé!
Toujours garder à l'esprit que la sensibilité de l'oreille humaine aux basses varie enormément en fonction du volume, d'ou la nécessité d'une large gamme de programmes et de niveaux de volume. Une fois que vous étés satisfaits du son, vous pouvez ensuite affiner les réglages de performance en utilisant les boutons restants.
Fréquence de transition: Le bouton de contrôle de la fréquence de transition déterminée la fréquence à laquelle la sortie de votre caisson de graves commence à diminuer rapidement. Il doit être régle de telle manière à correspondre à la fréquence à laquelle vos hauts parleurs principaux commencer à produit une sortie forte par eux-mêmes. L'ajustement permet un passage homogène entre le caisson de basse et la sortie d'enceinte principale. Si ce réglage est trop bas, il y aura un « trou » dans le son, où certaines fréquences sont faibles. À l'inverse, s'il est trop haut, certaines fréquences seront exagérées, produitant une basse surpuissante. Vous pouvez avoir une idée des réglages corrects en étudiant les specifications de vos haut-parleurs principaux; cherchez la plus BASSE FRÉQUENCY à laquelle le haut-parleur produit du son (le « point -3 dB ») sous le titre « Réponse de fréquence ». La position de la pièce a un effet important sur la reproduction des basses fréquences à la fois par les caissons de graves et les hauts-parleurs principaux, alors ne vous inquiétez pas si vous découvert que vous avez besoin d'un réglage qui ne correspond pas au point de basse fréquence spécifique de vos enceintes principales.
Entretien et nettoyage
Entretien du coffret
Nettoyer les coffrets avec un chiffon sec. Ne pas utiliser de matérielaux à base de solvents. Si les coffrets sont tachés, enlever la tache à l'aide d'un chiffon légèrement humidifié avec de l'eau, du white-spirit ou de l'alcool isopropylique en fonction de son type. Puis éponger légèrement à l'aide d'un linge pour enlever toute trace résiduelle de produit nettoyant. Ne jamais utiliser de produits abrasifs, quels qu'ils soient.
Grilles de protection
Brosser doucement les grilles à l'aide d'unerosseouple.
Enceintes.
Il est préférible de ne pas toucher aux enceintes étant donné qu'elles s'endommagent facilement lorsqu'elles sont exposées.
Garantie
Les haut-parleurs Q Acoustics sont garantis sans défauts concernant le matériel et la main d'oeuvre comme suit:
Haut-parleurs passifs: 5 ans à partir de la date d'achat
Haut-parleurs actifs et caissons de graves: 2 ans à partir de la date d'achat
Pendant la période de garantie, Q Acoustics, à sa décretion, réparera ou remplacera tout produit ayant défectueux après inspection par la société ou son distributeur ou agent désigné.
La mauvaise utilisation et l'usure normale ne sont pas couvertes par la garantie.
Pendant la période de garantie, les produits defectueux doivent etre renvoye au vendeur. Q Acoustics n'applique pas de garantie internationale et s'il vous est impossible de renvoyer les produits au vendeur, veuillez contacter Q Acoustics pour obtenir des conseils sur la demarche a suivre.
Les éléments qui ne peuvent pas'être envoyés en réparation doivent être envoyé par colis payé, de préférence dans leur emballage d'origine et avec une preuve d'achat. Les dégats subis par des biens en transit vers le centre de réparation ne sont pas couverts par la garantie. Le retard des produits couverts par la garantie sera par Q Acoustics ou ses distributeurs ou agents le cas échéant.
La garantie ne modifie en aucune façon vos droits tels que garantis par la loi.
Pour les informations concernant le service après-venture dans d'autres pays, contacter: info@qacoustics.co.uk
Q ACOUSTICS
Bishops Stortford, Herts, Royaume-Uni
CM23 5GZ

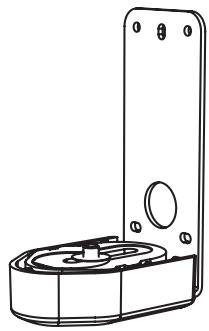

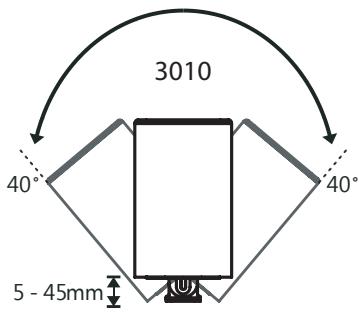

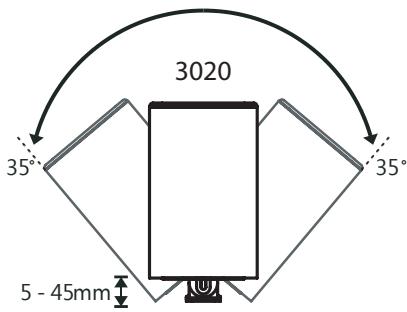

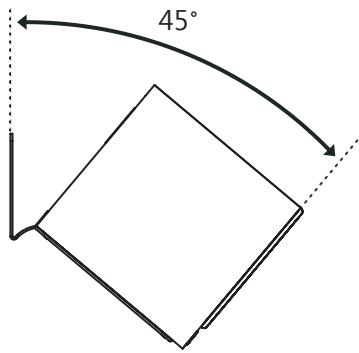

Fixation murale (simple) pour modèles 3010 / 3020 / 3090C
Noir et blanc

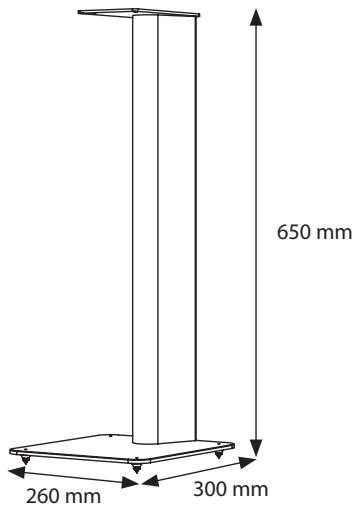

Piedsd'enceinte (paire) 3010 / 3020
Noir ou blanc
| Enceintes Passive | 3010 | 3020 | 3050 | 3090C |
| Type de coffret: | Reflex 2 voies | Reflex 2 voies | Reflex 2 voies | Reflex 2 voies |
| Moteur de graves (mm): | 100 mm | 125 mm | 2 x 165 mm | 2 x 100 mm |
| Moteur d'aignus (mm): | 25 mm | 25 mm | 25 mm | 25 mm |
| Réponse en fréquence (+/-3dB): | 68 Hz - 22 kHz | 64 Hz - 22 kHz | 44 Hz - 22 kHz | 75 Hz - 22 kHz |
| Impédance nominale: | 6 Ω | 6 Ω | 6 Ω | 6 Ω |
| Sensibilité (2,83v@1m): | 86 dB | 88 dB | 92 dB | 89 dB |
| Puisance d'amplificateur recommendée: | 15 - 75 W | 25 - 75 W | 25 - 100 W | 25 - 100 W |
| Fréquence de transition: | 2,8 kHz | 2,9 kHz | 2,6 kHz | 2,7 kHz |
| Volume utile: | 3,8 litres | 5,9 litres | 35,6 litres | 10,3 litres |
| Dimensions du coffret (LxHxP): | 150 x 235 x 200 | 170 x 260 x 226 | 200 x 1000 x 298 | 430 x 150 x 200 |
| Poids (par coffret): | 3,6 kg | 4,6 kg | 17,8 kg | 6,0 kg |
Caisson de graves Active
3070S
Type de coffret:
Porté
Moteur de graves (mm):
2 × 165 ~mm longue portée
Puisance d'amplificateur:
140Wrms
Fréquence de transition:
50 Hz - 150 Hz (var.)
Dimensions du
coffret (LxHxP):
200 × 400 × 425
Poids:
13,6 kg
www.Qacoustics.co.uk
