| Type de produit | Lave-linge frontal |
| Marque | ARTHUR MARTIN |
| Modèle | AWF 1660 |
| Dimensions (H x L x P) | 85 cm x 60 cm x 63 cm |
| Alimentation électrique | 230 V / 50 Hz |
| Puissance maximale | 2200 W (10 A) |
| Pression d'eau | 50 kPa (min) - 800 kPa (max) |
| Capacité maximale (coton) | 6 kg |
| Capacité maximale (synthétiques) | 3 kg |
| Capacité maximale (laine/lavage main) | 2 kg |
| Capacité maximale (soie) | 1 kg |
| Vitesse d'essorage maximale | 1600 tr/min |
| Programmes de lavage | Coton, Synthétiques, Délicats, Laine, Lavage à la main, Soie, Flash 30', Rinçage, Vidange, Essorage, Essorage délicat |
| Options disponibles | Prélavage, Rinçage plus, Départ différé, Court, Intensif, Repassage facile, Économique, Sans essorage, Arrêt cuve pleine, Nuit Silence |
| Sécurité | Verrouillage hublot, sécurité thermique moteur, anti-balourd, sécurité chauffage |
| Entretien et nettoyage | Nettoyage du distributeur, filtre arrivée d'eau, pompe de vidange ; laisser hublot entrouvert après usage |
| Pièces détachées | Pièces de rechange certifiées Constructeur disponibles auprès du SAV |
| Consommation d'énergie (coton 60°C) | 1,02 kWh |
| Consommation d'eau (coton 60°C) | 49 litres |
FOIRE AUX QUESTIONS - AWF 1660 ARTHUR MARTIN
Questions des utilisateurs sur AWF 1660 ARTHUR MARTIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-linge au format PDF gratuitement ! Retrouvez votre notice AWF 1660 - ARTHUR MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AWF 1660 de la marque ARTHUR MARTIN.
MODE D'EMPLOI AWF 1660 ARTHUR MARTIN
Pour une vie plus facile.
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord strictement les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez chez vous appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si votre appareil est équipée d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Sommaire
- Avertissements importants 4-5 Description de l'appareil 6 Utilisation de votre lave-linge 7-13 Comment faire un lavage 14-17 Tableau des programmes 18-19 Guide de lavage 20-22
- Symboles internationaux 22
- Entretien et nettoyage 23-24
- En cas d'anomalie de fonctionnement... 25-26 Service Après-Vente. 27 Garantie 27
- Caractéristiques techniques. 27 Installation. 28

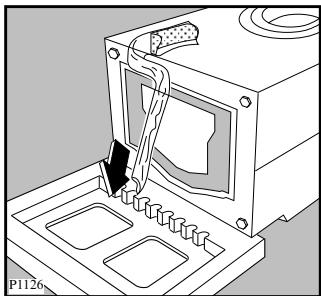

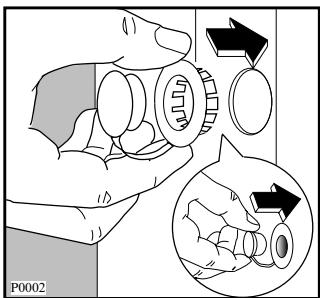

- Débridage 28
- Emplacement 28

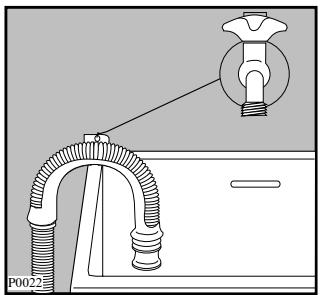

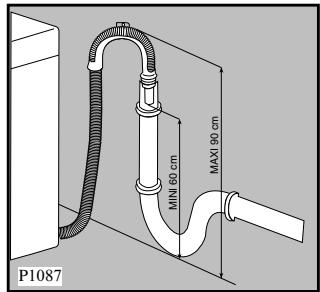

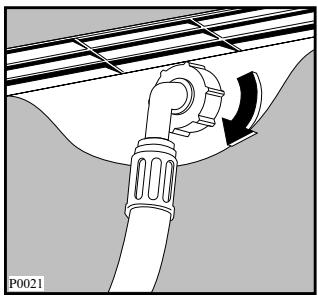

- Mise à niveau 28 Raccordement d'eau 29 Vidange d'eau. 29
- Branchement électrique 29
Comment dire votre notice d'utilisation
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
GRATUIT: Cet appareil doit vous être livré avec un bon de réduction d'ARIEL liquide et un échantillon d'ARIEL
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
- Cet appareil est lourd. Faites attention lors de son déplacement.

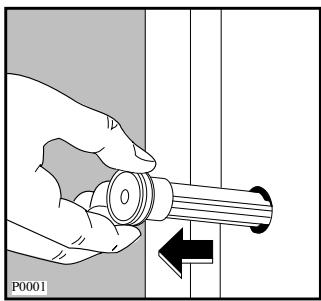

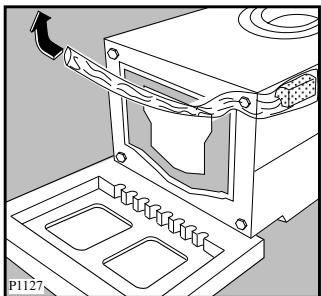

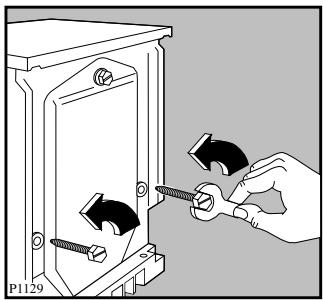

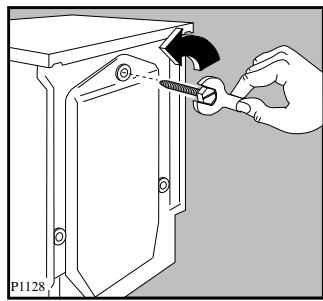

- L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique
À L'ATTENTION DE L'INSTALLATEUR.

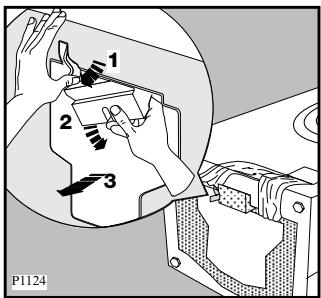

L'appareil doit être débranché lors de l'opération de débridage.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Les sécurité
- Hublot : le lave-linge ne peut fonctionner que si le hublot est fermé.
- Une sécurité électrolythermie interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
- Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
- Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'accueil d'eau.
- Anti-balourd : cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égoutté.
Protection de l'environnement
- Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
- Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:
- Utilisez si possible l'appareil à pleine capacité qu'avec des charges partielles (en tout temps à ne pas surcharger le tambour).
- N'utilisez la fonction de prélavage que pour du linge très sale.
- Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.
- Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appare
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.
En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

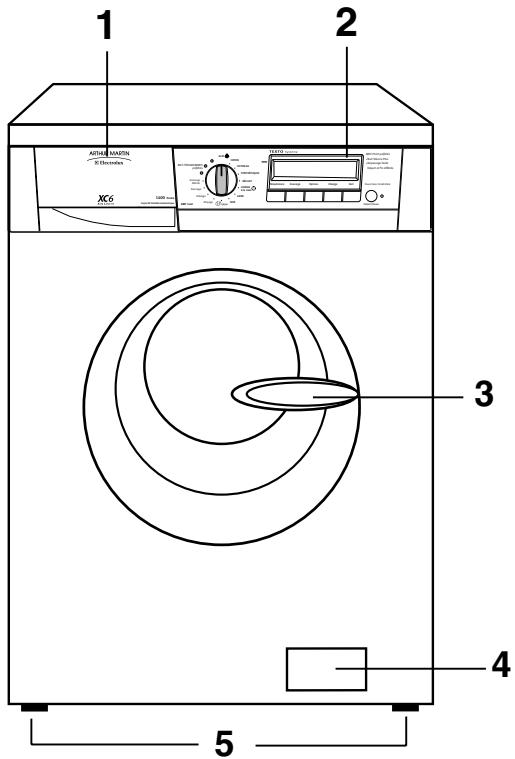

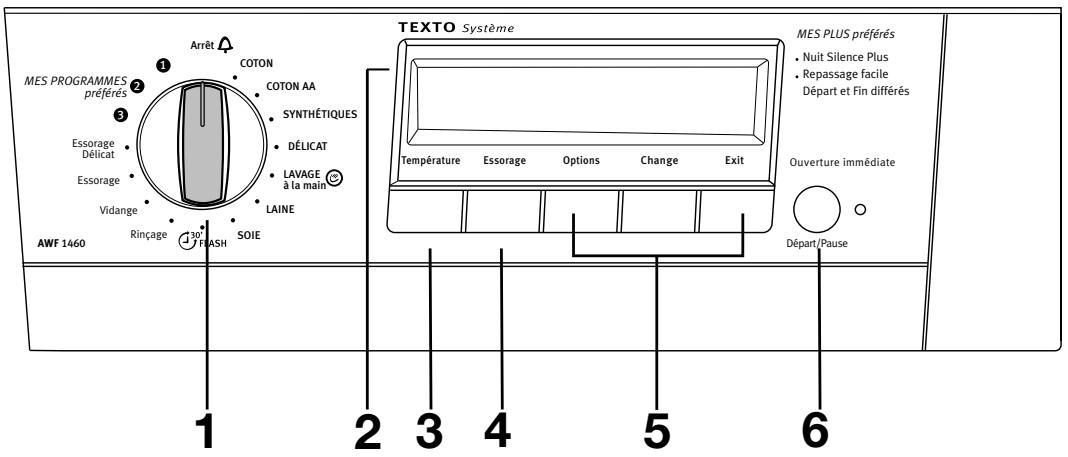

Description de l'appareil
1. Le distributeur de produits 2. Le bandeau de commandes 3. La poignée du hublot 4. La pompe de vidange 5. Les vérins

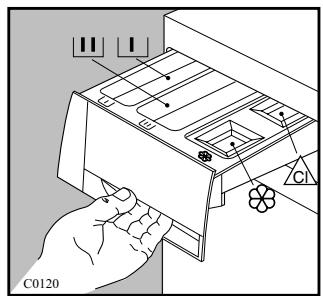

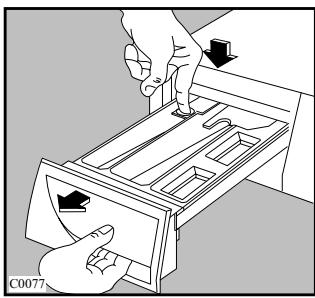

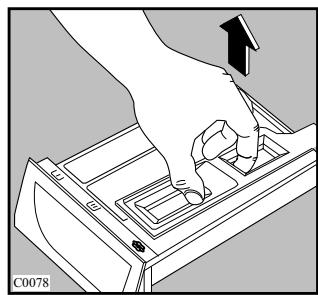

Le distributeur de produits symboles
Prélavage Lavage Assouplissant Javellication

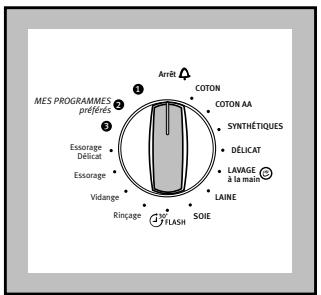

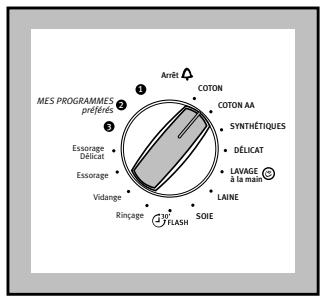

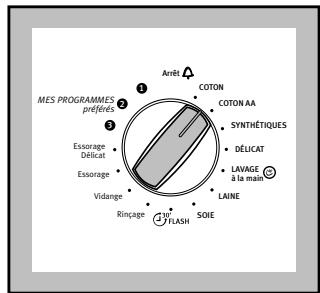

1 Le sélecteur de programmes
Cette manette est divisée en 3 secteurs :
- Coton, synthétiques, mixtes, délicats, laine, lavage à la main, soie et Flash 30' (secteur bleu)
- Programmes supplémentaires (secteur gris)
- Les programmes préférés mémorisés (secteur bleu)
- Arrêt = Annulation de programme/Mise hors tension
Le sélecteur de programmes peut être tourné soit vers la droite soit vers la gauche.
Position "COTON AA" permettra d'obtenir la classe A aussi bien en efficacité de lavage qu'en consommation d'énergie.
À la fin du programme, le sélecteur doit être tourné sur "Arrêt" pour permettre à l'appareil de sortir de tension.
Attention!
Si on tourne le sélecteur de programmes pour le placer sur un autre programme pendant le fonctionnement de l'appareil, un message d'avertissement apparait pendant 4 secondes sur l'écran d'affichage et un signal sonore retentit 3 fois.

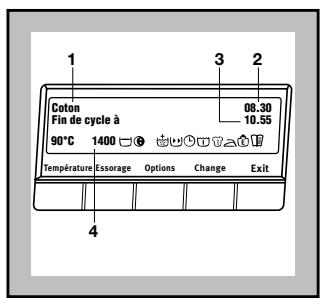

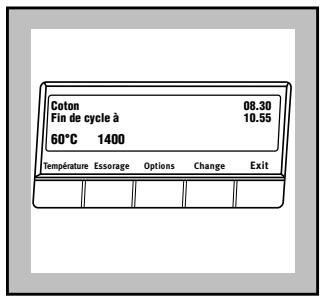

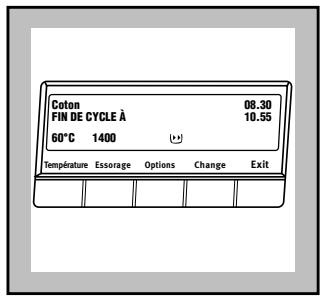

2 Écran d'affichage
L'écran d'affichage permet de programmer plusieurs fonctions, de les organiser et de les contrôler grâce à quelques manipulations simples (1 sélecteur de programmes et 6 touches). Ce système de contrôle très pratique est encore facilité grâce à la présence d'un afficheur interactif.
Cela garantit que seules les programmations nécessaires sont effectuées. Il est possible de contrôler visuellement, à tout moment, les programmations sélectionnées et en cours sur le tableau d'informations et sur la ligne réservée aux options.
- Le tableau d'informations montre les programmations en cours
- Horloge indiquant l'heure effective
- Fin du cycle

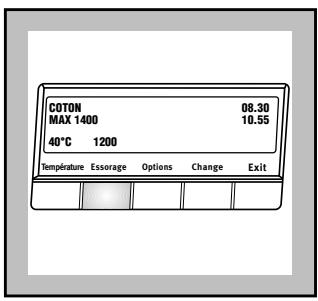

- La sélection montre la température, la vitesse d'essorage, les options supplémentaires et extra.

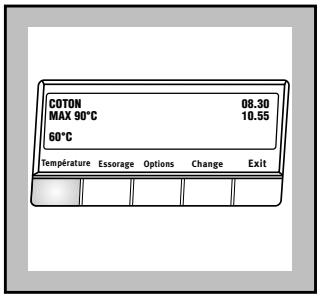

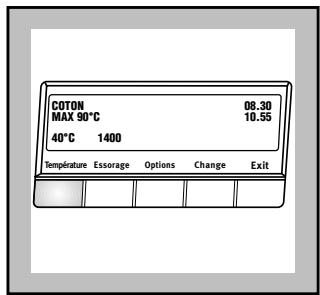

3 Touche temperature
Appuyez une ou plusieurs fois sur cette touche pour augmenter ou diminuer la température, si vous souhaitez une valeur différente de celle qui est proposée par le lave-linge. La température maximum est de pour le coton, de pour les synthétiques, de pour le linge délicat, la laine et le "LAVAGE à la main", de pour la soie et le programme "Flash 30". "O" correspond au lavage à froid.
Si on appuie sur la touche "Température", le message correspondant apparait sur la deuxième ligne de l'afficheur (au lieu de "fin de cycle à"). L'indication de la température sélectionnée apparait dans le coin de la troisième ligne.

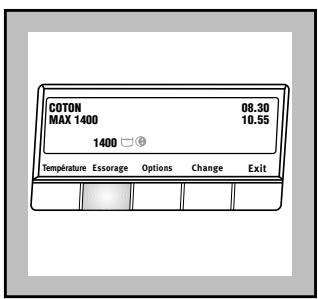

4 Touche "essorage
Appuyez une ou plusieurs fois sur cette touche pour modifier la vitesse de l'essorage si vous souhaitez une valeur différente de celle qui est proposée par le lave-linge; le voyant correspondant s'allume.
Les vitesses maximales pour les divers types de tissus sont les suivantes :
- coton: 1400 tr/min pour le modèle AWF 1460; 1600 tr/min pour les modèles AWF 1660;
- synthétiques, laine, lavage "à la main": 900 tr/min;
- linge délicat, soie et "Flash 30": 700 tr/min.
Si on appuie sur la touche "Essorage" il est également possible de sélectionner l'option Sans essorage "O", Arrêt Cuve Pleine et Nuit Silence
L'option Sans essorage "O" annule toutes les phases d'essorage et augmente le nombre de rincages pour le coton et les synthétiques.
En choisissant la fonction (arrêt cuve pleine) l'eau du dernier rincage n'est pas évacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dès l'arrêt de l'appareil.
En choisissant la fonction Nuit Silence, l'eau du dernier rinçage n'est pas é ès l'arrêt de l'appareil.
Puisque le fonctionnement de l'appareil est très silencieux (aucun essorage n'est effectué même pendant le lavage), cette option peut être précision pour un lavage de nuit, pour profiter du tarif heures creuses.
Dans les programmes coton et synthétiques, l'appareil effectuera des rincages supplémentaires avec plus d'eau.
Pour compléter le cycle, CHOISSEZ L'une de ces possibilités:
- sélectionner le programme "vidange".
L'eau est vidangée sans essorer.
- sélectionner les programmes "essorage" et "essorage délicat".
Choisissez la vitesse d'essorage en appuyant sur la touche "essorage" puis appuyez sur la touche "Départ/Pause". L'eau est vidangée et le linge est essoré à la vitesse d'essorage sélectionnée.
Attention!
N'oubliez pas de tourner le sélecteur de programmes avant sur "Arrêt", puis sur "vidange", "essorage" et "essorage délicat".

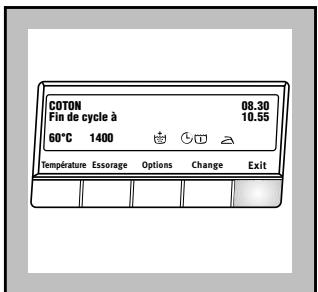

5 Touches options
La touche Options permet de se déplacer sur les différentes icônes des options disponibles.
La touche Change permet de sélectionner/changer l'état des différentes icônes.

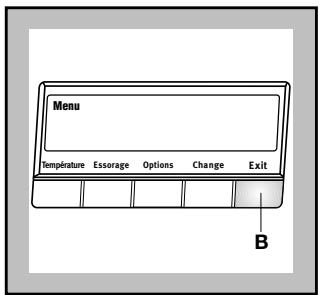

La touche Exit (sortir) permet de retourner à la sélection précédente.
Selon le programme sélectionné, il est possible d’organiser différentes fonctions. Ces dernières doivent être choisies après avoir sélectionné le programme souhaité et avant d’appuyer sur la touche Départ/Pause.
Si on appuie sur la touche "Options", toutes les icônes compatibles avec le programme sélectionné sont visualisées sur l'écran d'affichage (prévu pour le programme sélectionné).
La première option commence à clignoter. Le nom et l'objet apparaissent sur l'écran.
Si on souhaite changer l'état de l'option, il suffit d'appuyer sur la touche "Change". Une ligne apparait alors sous l'icone sélectionnée pour indiquer que l'option a été programmée.
Pour sélectionner les autres options, appuyer de nouveau sur la touche "Options" et continuer comme il a été décrit précédemment.
Après avoir complété la sélection des options, si on appuie sur la touche "Exit", les icônes sélectionnées restent fixes sur l'écran.
Remarque: pour modifier éventuellement des sélections d'options déjà programmées, effectuez de nouveau la procédure précédente.
Important!
Lorsque l'on est en train de sélectionner une option, si on appuie sur la touche "Température", "Essorage" ou Départ/Pause, la fonction correspondante est effectuée.

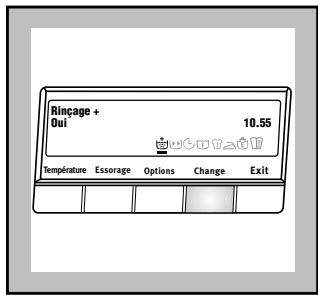

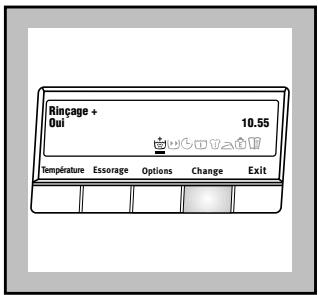

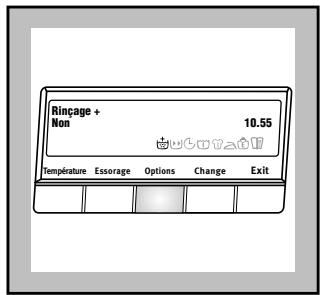

Rinçage plus : la machine a été conçue pour consommer peu d'eau. Pour les personnes particulièrement sensibles, il peut être toutefois nécessaire de rincer le linge avec une quantité d'eau supérieure. L'appareil effectuera 2 rincages supplémentaires pour le coton et 1 pour les synthétiques, délicats et soie.
Les rincages supplémentaires ne peuvent être effectués que pour les programmes coton, synthétiques, délicats et soie.
Court: à utiliser pour le linge peu sale (cette option ne peut pas être SéLECTIONNée pour la laine, le lavage "à la main", la soie et le programme Flash 30'). Le temps de lavage sera réduit en fonction du tissu et des températures sélectionnées. Si on sélectionne cette option, la mention "Court" ou "Extra Court" apparait sur l'afficheur. Départ Différé: cette option permet de retarder le départ du programme de lavage de 30, 60 ou 90 minutes, 2 heures, puis de 1 heure jusqu'à 20 heures. Le départ différé sélectionné est visualisé sur l'afficheur.

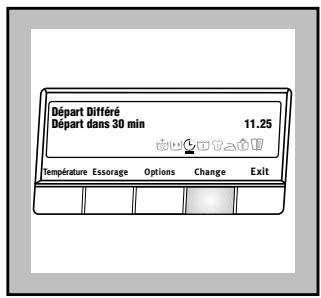

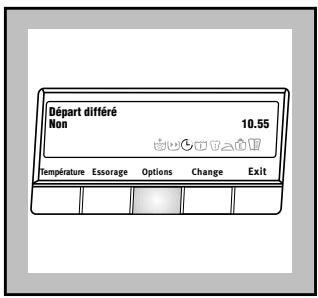

Il est nécessaire de sélectionner cette option après avoir programmé le programme et avant d'appuyer sur la touche Départ/Pause.
Il est possible d'annuler le départ à n'importe quel moment avant d'appuyer sur la touche Départ/Pause. Si on a déjà appuyé sur la touche Départ/Pause et que l'on souhaite annuler le temps de retard, procéder de la manière suivante :
- mettez la machine à laver en état de PAUSE en appuyant sur la touche Départ/Pause;
- désactivez l'option Départ Différé en modifiant l'objet;
- appuyez sur la touche Départ/Pause pour lancer le programme.

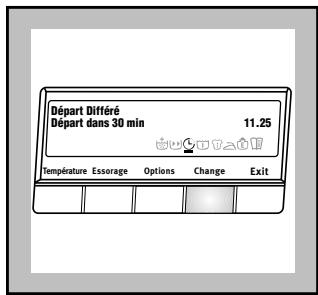

Important!
Le départ différé sélectionné ne peut être modifié qu'après avoir sélectionné le programme de lavage. Le hublot restera bloqué en position fermée pendant toute la durée du départ différé. S'il devait toutefois être nécessaire d'ouvrir le hublot, il faut tout d'abord mettre la machine à laver en état de PAUSE en appuyant sur la touche Départ/Pause. Après que le hublot a été refermé, appuyez de nouveau sur la touche Départ/Pause. Le Départ Différé ne peut pas être sélectionné avec les programmes "Essorage", "Essorage Délicat" "Vidange".
Prélavage: si vous souhaitez effectuer un prélavage avant le lavage, CHOISSEZ cette fonction (qui ne peut pas être sélectionnée pour la laine, le lavage "à la main", la soie et le programme Flash 30').
Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques, alors que pour le programme linge délicat, seule la vidange de l'eau est effectuée.
Intensif: à utiliser pour du linge taché (coton et synthétiques). Le temps de lavage est prolongé en fonction du tissu et de la température sélectionnés.
Repassage facile: En choisissant cette fonction, le linge est lavé et essoré délicatement pour éviter le froissage. Avec cette fonction, la repassage est plus facile. L'appareil effectuera 6 rincages pour le coton et 4 rincages pour les synthétiques. La fonction peut être sélectionnée avec les programmes coton et synthétiques. Dans les programmes coton, la vitesse d'essorage est réduite à 1000 tr/min.
Économique: cette option peut être sélectionnée seulement pour les synthétiques peu sales avec une température à 40°C minimum. Le temps de lavage est prolongé. En sélectionnant les températures 60° - 50° - 40°C, la température de lavage est réduite à 42°C.

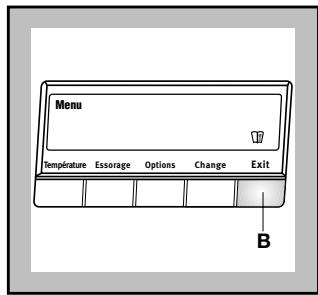

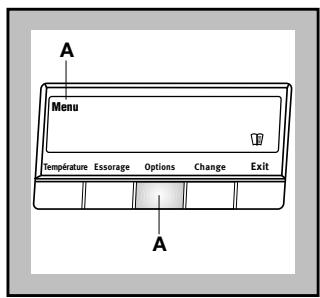

MENU: L'option Menu est utilisée pour sélectionner les différentes programmations de base sans influencer le programme de lavage. Ces programmes de base restent actifs tant qu'elles ne sont pas désactivées/modifiées.
La touche "Options" permet de se déplacer parmi les différentes programmations du Menu. Pour changer/confirmier la programmation sélectionnée, utilisez la touche "Change".
Les sélections de programmes que l'on utilise le plus souvent peuvent être mises en mémoire (par exemple : coton, 90°C, 1200 tours/min, avec économie de temps). Vous avez la possibilité de mémoriser jusqu'à trois programmes. Le programme ainsi mémorisé pourra être sélectionné, comme n'importe quel autres programmes de lavage, à l'aide du sélecteur de programme.
Exemple : Coton, 90°C, 1200 tours/min, avec le programme "Court".
- Sélectionnez les programmations de cycle.
- Sélectionnez l'option Menu et un des espaces disponibles de mémoire. Un message "Enregistrer?" apparait sur l'écran.

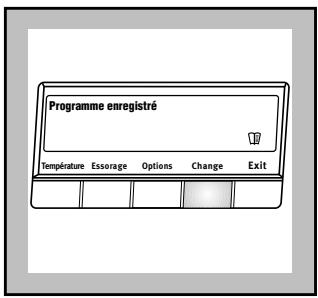

- Pour memoriser le programme sélectionné, il suffit d'appuyer sur la touche "Change". La mention "Enregistrer" appaît sur l'afficheur.
Pour changer la programmation mémorisée d'un programme, recommencez la procédure depuis le début.

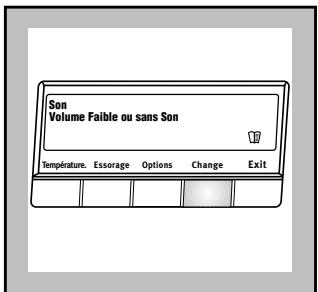

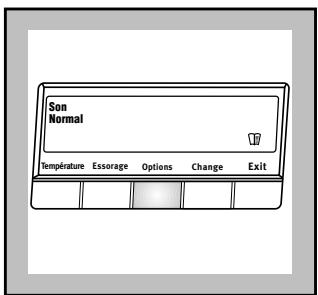

La programmation du son permet de modifier le volume du signal sonore émis par la machine. Il est possible de choisir parmi trois niveaux sonores différents: son normal, sans son et volume faible.
Exemple :
- Sélectionnez l'option Menu et sélectionnez le son.
2. Appuyez sur la touche "Change" pour sélectionner le niveau sonore désiré.
Rinçage
Le lave-linge est programmé de manière à ce que la consommation d'eau soit toujours optimale et, donc, la plus économique possible. Toutefois, pour les personnes particulièrement sensibles aux allergies et pour les régions où l'eau est très douce,
il peut être envisagé de dédier une quantité d'eau encore plus importante au rincegage. Dans ce cas, il suffit de sélectionner la fonction RINÇAGE+, et 2 rinceagements supplémentaires seront effectués pour le coton et 1 rinceagement supplémentaire pour les synthétiques, ainsi que pour les vêtements et tissus délicats et ceux en soie. Si l'option RINÇAGE+ a été sélectionnée, elle apparait sur la ligne Option.

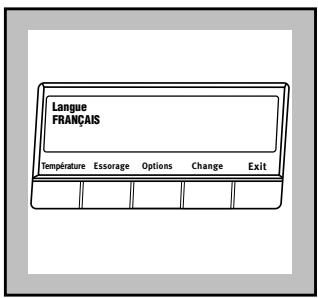

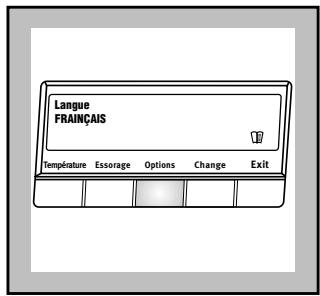

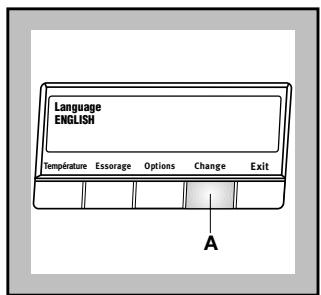

Cet appareil offre la possibilité de sélectionner la langue à utiliser par le programme parmi celles disponibles et, donc, de choisir la langue dans laquelle on désire que les indications soient visualisées sur l'afficheur.
Exemple :
- Sélectionnez l'option Menu et la fonction Langue.
2. Appuyez sur la touche "Change" pour sélectionner la Langue de votre choix.

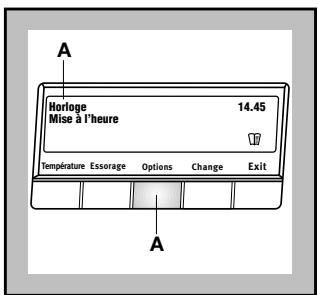

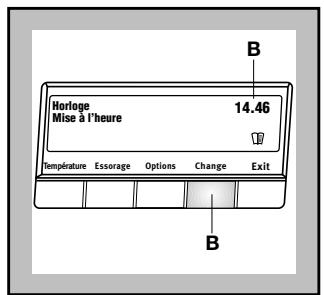

Horloge
La fonction horloge permet de modifier/programmer l'heure courante. Il est très important que l'horloge soit toujours mise à l'heure car l'heure courante de fin de cycle dépend d'elle.
1. Sélectionnez l'option Menu et la fonction Horloge. 2. Appuyez pendant un instant sur la touche "Change", l'heure augmente alors de minute en minute ; par contre, si on appuie sans relâcher la pression sur la touche "Change", l'heure augmente par tranche de 10 minutes.

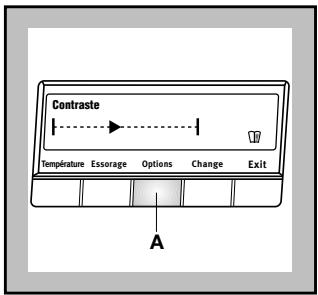

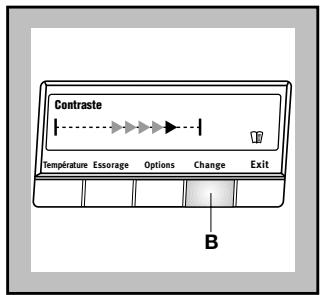

Contraste
La fonction Contraste permet de modifier les programmes visuels de l'afficheur.
- Sélectionnez l'option Menu et sélectionnez la fonction Contraste.
- Appuyez sur la touche "Change" pour programmer le niveau de contraste souhaité.

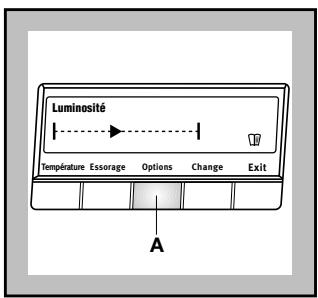

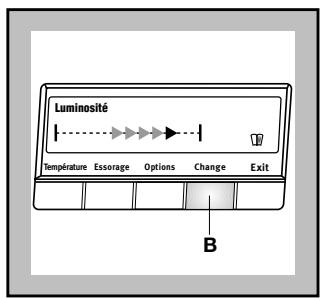

Luminosite
La fonction Luminosité permet de modifier l'intensité de l'éclairage de fond de l'afficheur.
- Sélectionnez l'option Menu et la fonction Luminosité. 2. Appuyez sur la touche "Change" pour programmez le niveau de luminosité désiré.
Remarque :
À la fin du programme, si un laps de temps d'environ 10 minutes s'écoule sans que personne n'ait appuyé sur une touche, l'éclairage de fond de l'afficheur s'éteint automatiquement.

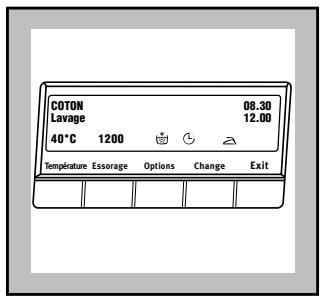

Cette touche a 2 fonctions :
- Départ : après avoir sélectionné le programme et les options souhaités, appuyez sur la touche pour mettre en marche la machine à laver. Le voyant situé à côté de la touche devient fixe.
Si l'option Départ Différé a été sélectionnée, le compte à rebours commence et est visualisé sur l'afficheur.
- Pause : quand on appuie de nouveau sur la touche, le programme en cours est interrompu. Le voyant situé à côté de la touche commence à clignoter. Pour faire redémarrer le programme, appuyez de nouveau sur cette touche.
Quand on met un cycle en état de PAUSE, il est possible d'ouvrir le hublot à condition :
- que la machine à laver ne soit pas en phase de chauffage;
- que le niveau de l'eau ne soit pas haut (que la machine ne soit pas pleine d'eau);
- que le tambour ne soit pas en train de tourner.
Important! Avant d'effectuer n'importe quelle modification éventuelle sur le programme en cours, il est impératif de mettre la machine à laver en état de PAUSE.
Rinçage
En choisissant ce programme, il est possible de rincer et essorer le linge lavé à la main. L'appareil effectuera 3 rinçages et un essorage final à la vitesse maximum.
La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".
Vidange
Pour vidanger l'eau du dernier rinçage dans les programmes avec l'option ⑥ ou ⑦.
Avant, tournez le sélecteur de programmes sur "Arrêt" et puis sélectionnez le programme "vidange" et appuyez sur la touche "Départ/Pause".
Essorage
Essorage séparé à la vitesse maximum pour le linge lavé à la main. Utilisez ce programme seulement pour le coton.
La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".
Essorage délicat
Essorage séparé à la vitesse de 700 tr/min. pour le linge lavé à la main. Utilisez ce programme pour les synthétiques, les délicats, la laine, le lavage à la main et la soie.
La vitesse d'essorage peut être réduite en appuyant sur la touche "essorage".
Flash 30
Programme complet qui peut être sélectionné avec les options suivantes:
"Essorage", ▢, et "départ différé".
Utilisez ce programme pour le linge peu sale ou nécessitant d'être rafraîchi.
Charge maximale 3 kg
Température du lavage 30°C
Durée du programme 30 min.
Essorage final 700 tr/min.
Arrêt
Annulation du programme en cours et mise hors tension de l'appareil.
Comment faire un lavage?
Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommandons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour et de la cuve.
- Versez une dose de lessive dans le distributeur "lavage".
- Affichez un programme à 60°C
- Enclenchez la touche "départ/pause" : le cycle de lavage commence.

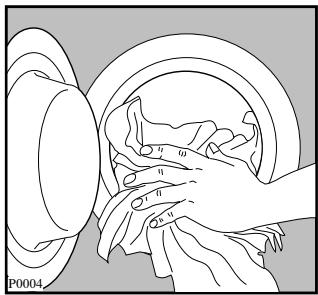

1. Chargement du linge
Ouvrez le hublot.
Introduisez les pièces de linge une à une dans le tambour après les avoir dépliées. Alternez les grandes et les petites pièces. Fermez le hublot.

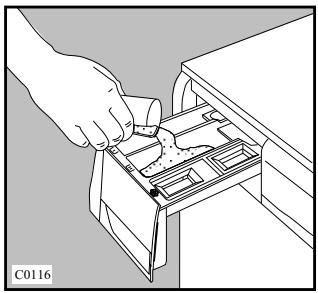

2. Dosage de la lessive
Ouvrez le distributeur de produits en le tirant vers vous jusqu'à la butée. Versez la dose de lessive nécessaire dans le bac "lavage".
Si vous avez besoin d'un programme avec l'option "prélavage", procédez de la même façon dans le compartiment correspondant.
Si vous utilisez une lessive liquide : placez la boule doseuse directement dans le tambour et CHOISISSEZ un programme sans prélavage. Si vous séchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse avant d'y introduire le linge à sécher. Il est également possible de mettre directement la lessive dans le compartiment lavage du distributeur. Dans ce cas, ne faites pas de prélavage et mettez l'appareil en marche immédiatement.

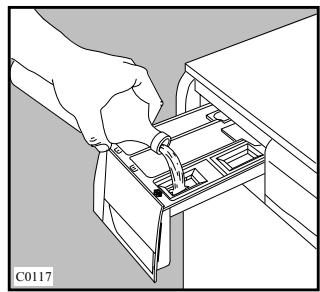

3. Dosage de l'additif
Versez éventuellement l'assouplissant dans le bac et l'eau de Javel dans le bac. Ne dépassez jamais le repère MAX. Refermez le tiroir.
4. Mise sous tension du lave-linge
Tournez le sélecteur sur la position souhaitée. Pour mettre l'appareil hors tension, tournez le sélecteur sur la position "Arrêt".
Première mise en fonctionnement du lave-linge
La première fois que l'on met en fonctionnement l'appareil, il faut avant tout programmer la langue dans laquelle on souhaite que les indications apparaisent sur l'afficheur.
Important!
Si l'afficheur ne montre aucune langue, cela signifie que la machine à laver a déjà été mise en marche au moins une fois. Dans ce cas, reportez-vous au chapitre "Changer langue" pour sélectionner et éventuellement changer la langue programmée.
- Appuyez sur la touche "Change" jusqu'à ce que la langue désirée apparaisse sur l'afficheur.
- Appuyez sur la touche "Exit" pour confirmer la sélection effectuée.
Toutes les indications visualisées sur l'afficheur apparaîtront désormais dans la langue. Quand l'appareil sera mis en fonctionnement une autre fois, les indications qui apparaîtront sur l'afficheur seront écrites dans la première langue sélectionnée.
Remarque:
En cas d'erreur, appuyez en même temps sur les touches ESSORAGE et OPTIONS pendant environ 2 secondes pour changer la langue.
Suivre les instructions citées ci-dessus.
Programmer l'heure
Il est nécessaire de programmer l'heure avant d'effectuer le premier lavage, ainsi qu'à chaque changement d'heure légale.
Voir la fonction "Mise à l'heure" sur le Menu.
5. Sélectionner le programme souhaité.
Tournez le sélecteur de programmes pour sélectionner le programme souhaité. Le message correspondant apparaîtra sur l'afficheur. L'afficheur indiquera "Fin de cycle à" (heure de fin de cycle du programme sélectionné, calculé sur la base du chargement maximum prévu pour chaque type de linge). Le voyant de la touche Départ/Pause commence alors à clignoter.
Même si le chargement de linge à laver est modeste, l'afficheur visualisera dès le début du cycle l'heure de FIN DE CYCLE relative à un chargement maximum. La durée sera ensuite automatiquement réactualisée pendant le déroulement du cycle.
6. Sélectionner la température
Si on désire sélectionner une température de lavage différente de celle automatiquement proposée par la machine à laver, il suffit d'appuyer sur la touche TEMPERATURE.
Le message relatif à la température maximale disponible apparaît sur la deuxième ligne de l'afficheur (au lieu de "fin de cycle à"). Dans le coin de la troisième ligne apparaît l'indication de la température sélectionnée.
7. Sélectionner la vitesse d'essorage, les options ou
Appuyez plusieurs fois de suite sur la touche ESSORAGE pour sélectionner la vitesse d'essorage souhaitée ou bien les options Sans Essorage "0", ou ⑧. Le message correspondant apparaîtra sur la deuxième ligne de l'afficheur. La vitesse d'essorage sélectionnée est visualisée sur la troisième ligne, au-dessus de la touche "Essorage".
Si on sélectionne les options ou ⑥, le lave-linge s'arrête à la fin du programme avec la cuve pleine d'eau.
8. Sélectionner les options souhaitées
Selon le programme sélectionné, certaines options sont disponibles et sont visualisées pendant la phase de sélection. Remarque : les options ne sont pas toutes compatibles entre elles. Les icônes correspondant aux options non compatibles ne sont pas visualisées.
9. Sélectionner le DEPART differe
Si on désire que le départ du lavage soit retardé, il faut sélectionner l'option Départ Différé avant de lancer le programme.
Le départ différé sélectionné (jusqu'à 20 heures) apparaît sur l'afficheur pendant la sélection.
La fin du cycle est mise à jour, puis visualisée, dans la partie correspondante de l'afficheur.
10 Départ du programme
Appuyer sur la touche Départ/Pause. Le voyant correspondant clignote. Le message correspondant à la phase en cours est visualisé sur l'afficheur.
Si on a choisi un départ différé, le compte à rebours commence.
11. Modification d'un programme en cours
Avant d'effectuer n'importe quelle modification eventuelle, il est impératif de mettre l'appareil en état de pause en appuyant sur la touche Départ/Pause.
Il est possible de changer n'importe quelle phase avant que le programme ait commencé à l'effectuer.
Lorsque le programme est déjà lancé, il est possible de le reprogrammer uniquement en tournant le sélecteur de programmes jusqu'à "Arrêt", puis en sélectionnant le nouveau programme désiré. L'eau de lavage reste dans la cuve de la machine. Lancez alors le nouveau programme sélectionné en appuyant sur la touche Départ/Pause.
Remarque : pour vidanger l'eau présente dans la cuve avant de lancer le nouveau cycle, il faut annuler le programme et sélectionner le cycle VIDANGE.
12. Interruption du programme
Appuyez sur la touche Départ/Pause, le voyant correspondant clignote. Appuyez de nouveau sur la même touche pour le faire démarrer.
13. Ouverture du hublot durant le déroulement d'un programme
Le hublot peut être ouvert, après avoir mis le lave-linge en PAUSE, à condition que :
- la machine ne soit pas en phase de chauffage;
- le niveau de l'eau ne soit pas haut;
- le tambour ne soit pas en mouvement.
Si ces conditions sont respectées, lors de la mise en PAUSE du lave-linge, les messages “Pause” et “Porte débloquée” apparaissent sur l'afficheur et vous pourrez ouvrir le hublot. Le programme repartira de la phase à laquelle il a été interrompu quand vous appuierez de nouveau sur la touche “départ pause” après la fermeture du hublot.
S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il faut mettre le lave-linge hors tension en tournant le sélecteur sur la position "Arrêt" et attendre environ 3 minutes avant d'ouvrir le hublot.
Attention au niveau et à la température de l'eau dans le lave-linge!
En ce cas il faudra sélectionner à nouveau le programme et les options précédemment choisies et appuyer de nouveau sur la touche "départ pause". Le programme repartira dès le début sans vidanger l'eau de la cuve.
14. Fin du programme
À la fin du programme, l'appareil s'arrête automatiquement, un signal sonore retentit (à condition, évidemment, que l'option Sans Son n'ait pas été sélectionnée), et le message correspondant apparaît sur l'afficheur.
Si l'option Sans Son a été sélectionnée, le voyant de la touche Départ/Pause s'éteint et l'afficheur indiquera que la porte est bloquée. Pour faire la vidange ou essorer, il faut tout d'abord mettre le sélecteur de programmes sur "Arrêt", puis sélectionner le programme Vidange ou bien le programme Essorage et Essorage délicat et ensuite appuyer sur la touche Départ/Pause.
La déactivation du verrouillage de sécurité, par conséquent la possibilité d'ouvrir le hublot, est signalée par la visualisation des messages "Fin de cycle" et "Porte débloquée".
Placez le sélecteur de programmes sur la position "Arrêt" pour permettre l'appareil hors tension.
Sortez le linge.
Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d’éviter que le linge éventuellement oublé dans le tambour ne soit abîmé lors du lavage suivant (par exemple, il peut se rétrécir) ou ne déteigne sur d’autres tissus.
Il est conseillé de fermer le robinet de l'eau et de débrancher la prise de courant.
Laissez le hublot entrouvert pour aérer le lave-linge.
Programmes de lavage
| Type de linge et symboles sur les étiquettes | Charge maxi | Programme/ Température | Description du programme | Options possibles | Consommations* | ||
| Energie kWh | Eau litres | Durée h/min | |||||
| Blanc et couleurs, par ex. draps, nappes, linge de maison | 6 kg | Coton 0(froid)-90°C | Lavage à O(froid)-90°C3 rincages Essorage long | Éssorage | (AWF 1460)2,05(AWF 1660)2,03 | (AWF 1460)52(AWF 1660)58 | (AWF 1460)2.20(AWF 1660)2.23 |
| Blanc et couleursEconomique**, par ex.chemises, blouses, lingerie, serviettes, linge de maison | 6 kg | Coton AA 50°-50°-40°C | Lavage à 60°-50°-40°C3 rincages (2 rincages pour le modele AWF1660) Essorage long | Éssorage | (AWF 1460)1,02(AWF 1660)1,02 | (AWF 1460)49(AWF 1660)49 | (AWF 1460)2.04(AWF 1660)2.07 |
| Synthétiques, mixtes, par ex. chemises, blouses, lingerie | 3 kg | Synthesques 0(froid)-50°C | Lavage à O(froid)-60°C3 rincages Essorage court | Éssorage | (AWF 1460)1,05(AWF 1660)1,0 | (AWF 1460)55(AWF 1660)53 | (AWF 1460)1.27(AWF 1660)1.30 |
| Délicats, par ex.acrylique, viscose, polyester, laine, mixte synthétique | 3 kg | Délicat 0(froid)-40°C | Lavage à O(froid)-40°C3 rincages Essorage court | Essorage | (AWF 1460)0,6(AWF 1660)0,55 | (AWF 1460)57(AWF 1660)55 | (AWF 1460)58(AWF 1660)58 |
| Linge délicat portant l'étiquet-te "lavage à la main" | 2 kg | Lavage à la main 0(froid)-40°C | Lavage à O(froid)-40°C3 rincages Essorage court | Essorage | (AWF 1460)0,4(AWF 1660)0,4 | (AWF 1460)55(AWF 1660)52 | (AWF 1460)57(AWF 1660)57 |
| Laine, avec la marque "pure laine vierge" | 2 kg | Laine 0(froid)-40°C | Lavage à O(froid)-40°C3 rincages Essorage court | Essorage | (AWF 1460)0,4(AWF 1660)0,4 | (AWF 1460)55(AWF 1660)52 | (AWF 1460)57(AWF 1660)57 |
| Soie | 1 kg | Soie 30°C | Lavage à 30°C3 rincages Essorage court | Essorage | (AWF 1460)0,3(AWF 1660)0,28 | (AWF 1460)52(AWF 1660)58 | (AWF 1460)39(AWF 1660)39 |
| Coton, synthétiques et délicats peu sales ou nécessitant d'être rafraîchis | 3 kg | Flash 30° 30°C | Lavage à 30°C3 rincages Essorage court | Essorage | (AWF 1460)0,35(AWF 1660)0,35 | (AWF 1460)45(AWF 1660)45 | (AWF 1460)30(AWF 1660)31 |
- Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiantes. Elles se réfèrent à la température la plus élevée prévue pour chaque programme. ** Ce programme avec une charge normalisée de 6 kg à 60°C est le programme de référence pour les données contenues dans l'étiquette énergie, conformément à la norme CEE 92/75.
Tableau des programmes
Programmes spéciaux
| Type de linge | Charge maxi | Programme | Description du programme | Options possibles | Consommations* | ||
| Energie kWh | Eau litres | Durée min | |||||
| Coton et synthétiques lavés à la main | 6 kg | Rinçage | 3 rincages avec additifs Essorage long | Essorage/ | (AWF 1460)0,15(AWF 1660)0,14 | (AWF 1460)48(AWF 1660)50 | (AWF 1460)45(AWF 1660)48 |
| Coton, synthétiques, délicats et laine lavés avec les options ou | 6 kg | Vidange | Vidange de l'eau | - | - | 2 | |
| Coton lavé à la main | 6 kg | Essorage | Essorage long | Essorage | - | - | 13 |
| Synthétiques, délicats et laine | 3 kg | Essorage délicat | Vidange et essorage délicat | Essorage | - | - | 6 |
| - | Arrêt | Annulation du pro-gramme en cours et mise hors tension | - | - | - | ||
Charges de linge maximales selon la nature des fibres
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.
Diminuez la quantité en cas de linge très sale ou de tissus épais.
Charge maximum
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.
C'est pourquoi, d'une manière générale, le tambour peut être rempli:
- en totalité mais sans pression excessive pour le linge coton, lin, mélis,
- à moitié de son volume pour les cotons traités et les fibres synthétiques,
- au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.
| peignoir de bain | 1200 g |
| serviette deTOILTE | 180 g |
| grand drap | 1300 g |
| drap 1 personne | 800 g |
| taie d’oreiller | 200 g |
| chemise de nuit | 180 g |
| pyjama homme | 500 g |
| pyjama enfant | 200 g |
| chemise homme | 250 g |
| chemisier | 150 g |
| torchon | 100 g |
| blouse de travail | 300 g à 600 g |
Vérification du linge
- Videz les poches.
- Fermez les fermétures à glissière et à pression.
- Enlevez les crochets des voilages ou mettez les voilages dans une housse.
- Retirez les boutons mal cousus, les épingles et les agrafes.
- Pour les protégerez, mettez les voilages dans une taie d'oreiller par exemple. Recousez ou enlevez les boutons qui ne tiennent qu'à un fil.
Le tri du linge par catégorie
Nous vous conseillons de trier le linge par catégorie :
- d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
- de l'autre, le linge délicat qu'il convient de traiter avec précaution.
- Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures, CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
- Lavez les articles "blanc" et de couleur séparément.
Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc. Les fibres, blanches en général, qui peuvent être très tachées.
Pour les blancs qui ne sont pas très tachés ou pour les couleurs bien teintes, pour les synthétiques ou les coton mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60°C.
Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien). Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

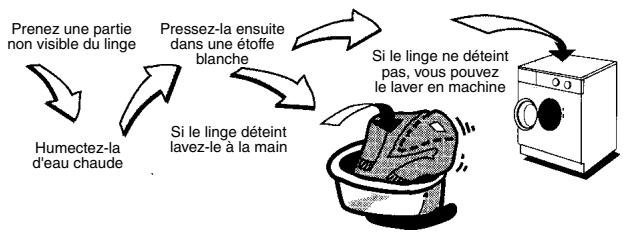

Lavage du linge couleur
Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge.
Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:
Programme laine woolmark
Le programme laine de votre lave-linge porte le sigle. Cela signifie que vous pouvez laver en toute sécurité les articles portant l'étiquette ci-contre.
Pour éviter le feu, vous devez limiter la charge à 2 kg.
Le cycle laine de cette machine à laver a été apprové par la Woolmark pour le lavage des articles Woolmark lavables en machine, sous réserve que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver. M9604.
Traitement des taches
Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ici afin d'éviter de faire des cercles.
Herbes. Savonnez soigneusement, TRAITEZ à l'eau de Javel diluée. Pour les lainages, l'alcool à 90°C peut donner de bons résultats.
Crayons à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à. Prenez soin de ne pas étaler la tache.
Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.
Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.
Cambouis-goudrons. Étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.
Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.
Vernis à ongles. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.
Peinture. Ne laissiez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.
Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.
A. choix de la lessive
Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.
Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Dosage:
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.
Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.
Vous obtiendrez le degré de dureté de votre eau en contactant la Compagnie de distribution d'eau de votre région ou tout autre service compétent.
Remarque:
N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifiquement conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.
Si vous utilisez une lessive liquide, il est possible de mettre directement ce produit dans le bac pour le lavage à condition de choisir un programme sans prélavage et de mettre tout de suite le lave-linge en marche. Il est également possible d'utiliser une boule doseuse (fournie par le fabricant du détergent).
Si vous séchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse. Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 90°C.
Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommandent la lessive en poudre et liquide ARIEL.
B. assouplissant
Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré. Ne dépassez pas les doses maximales.
C. javellisation
L'emploi d'eau de Javel n'est possible qu'avec les programmes pour le coton.
Assurez-vous toutefois que le textile supporte ce Traitement. L'eau de Javel est entraînée automatiquement lors du premier rincage. Il vous suffit, avant de mettre le lave-linge en marche, de verser, dans le compartiment correspondant selon l'action désirée, de 1/4 à 1 verre d'eau de Javel à 12°chl
L'eau de Javel à chl est obtenue en versant un beringot à chl dans un flacon d'un litre et en complétant avec de l'eau. Ne pas dépasser les doses maximales.
Symboles internationaux pour l'entretien des textiles
La plupart des articles sont munis d'une étiquette d'entretien spécifique. Comment les traiter. Suivez scrupuleusement ces indications.
| LAVAGE NORMAL LAVAGE DELICAT | 95 Temp. maxi 95°C 95 | 60 Temp. maxi 60°C 60 | 40 Temp. maxi 40°C 40 | 30 Temp. maxi 30°C 30 | Lavage à la main | Lavage interdit |
| JAVELLISATION | Cl Chlorage dilué à froid | Chlorage interdit | ||||
| REPASSAGE | Fort 200°C maxi | Moyen 150°C maxi | Doux 110°C maxi | Ne pas repasser | ||
| NETTOYAGE A SEC | A Tous solvants | P Perchloréthylène ou essences minérales (essence F, White Spirit) | F Uniquement essences minérales (Pour linge et tissus blancs) | Ne pas nettoyer à sec | ||
| SECHAGE | Linge étendu | Linge suspendu | Sur cinctre | Haute temp. Temp. modérée Séchage en tambour | Ne pas sécher en tambour | |
Détartrage de l'appareil
Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer dans le commerce.
Respectez le dosage indiqué sur l'emballage.
Après chaque cycle de lavage
Nous vous recommandons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'aérer la cuve et d'éviter la formation de moisissures et d'odeurs.
La carrosserie
Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques.
Le distributeur de produits
- Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
- Lavez-le sous l'eau courante.
- Pour faciliter le nettoyage, la partie supérieure du bac réservé à l'additif peut être enlevée.

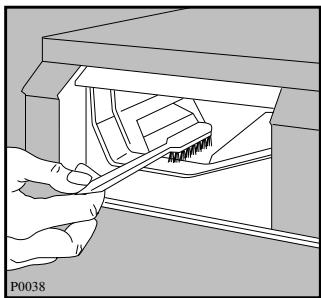

- Nettoyez le logement interne du tiroir avec une brosse à dents.
- Remettez le tiroir en place.

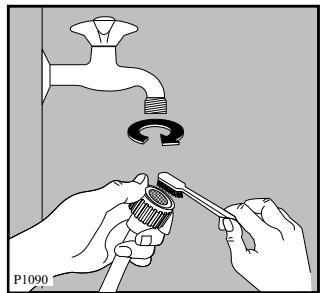

Le filtre du tuyau d'arrivée d'eau
Si vous remarquez que l'appareil prend plus de temps à se remplir, contrôlez que ce filtre ne soit pas obstrué.
Fermez le robinet d'arrivée d'eau.
Dévissez l'embout du tuyau du robinet.
Nettoyez le filtre avec une petite brosse.
Revissez bien l'embout du tuyau.

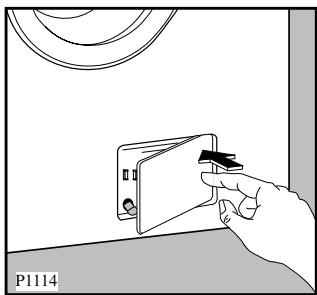

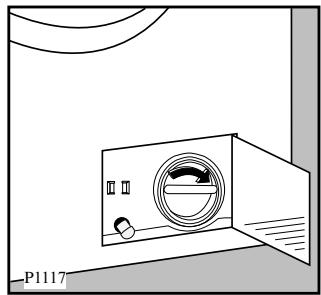

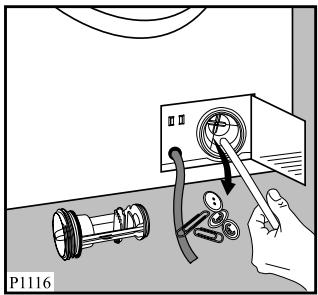

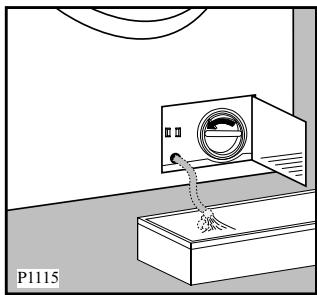

La pompe de vidange
La pompe doit être contrôlée régulièrement et surtout si
- l'appareil ne vidange pas et/ou n'essore pas;
- l'appareil fait un bruit inhabituel pendant la vidange ou au blocage de la pompe par des objets tels que épingles de suture, pièces de monnaie, agrafes, etc.
Procédez comme suit:
- débranchez l'appareil;
- attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus);
- ouvre le volet de pompe;
- placez un récipient sur le sol pour recueillir l'eau qui avait eventuellement sortir de la pompe;
- Sortez le petit tuyau d'évacuation se trouvant à côté de la pompe, placez-le dans le récipient et enlevez le bouchon;
- Quand l'eau ne sort plus, dévissez le couvercle de la pompe et sortez cette dernière.
- enlevez les éventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis;
- bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;
- revissez le couvercle de la pompe;
- fermez le volet.
Précautions contre le gel
Si votre appareil est exposé à une température inférieure à 0°C, prenez les précautions suivantes:
- débranchez l'appareil;
- fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet;
- placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler;
- Révissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.
Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.
Si l'appareil ne vidange pas
Si l'appareil ne vidange pas, procédez de la manière suivante pour évacuer l'eau:
- Débranchez l'appareil. Fermez le robinet d'arrivée d'eau.
- Attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus). Ouvrez le volet de pompe.
- Placez un récipient sur le sol, sortez le petit tuyau d'évacuation, placez-le dans le récipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cesse de sourir.
- Contrôlez la pompe comme décrit au paragraphe précédent.
- Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
- Révissez le couvercle de la pompe et fermez le volet.
En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications.
Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.
Pendant le fonctionnement du lave-linge, on peut voir apparaître les messages d'alarme suivants et en même temps entendre des signaux acoustiques:
- Difficultés de l'alimentation de l'eau : Pas d'eau : Voir robinet et tuyau
- Difficultés de vidange: Pas de vidange: Voir filtre/tuyau
- Hublot ouvert: Porte non fermée: Vérifiez SVP
Après avoir éliminé les causes eventuelles de l'anomalie, appuyez sur la touche “Départ/Pause” pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente
| Symptômes | Solutions |
| • Les résultats de lavage ne sont pas satisfaisants | Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés. |
| • La machine s'arrête pendant un cycle de lavage | Vérifiez que: • la pression d'eau est suffisante, • la pompe de vidange n'est pas obstruée, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un arrêt cuve pleine d'eau (fonction ou). |
| • La machine ne démarre pas | Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé (Porte non fermée: Vérifiez SVP), • le départ du programme a été effectivement commandé (touché "départ pause" enclenchée). • il n'y a pas de coupure de courant. • ce n'est pas un départ différé |
| • La machine n'essore pas ou ne vidange pas | Vérifiez que: • le tuyau de vidange n'est pas bouché ou plié (Pas de vindage: Voir filtre/tuyau), • la pompe de vidange n'est pas obstruée (Pas de vindage: Voir filtre/tuyau), • la charge de linge est correctement répartie dans le tambour (voir paragraphe "anti-balourd") • ce n'est pas un arrêt cuve pleine d'eau (fonction ou) ou l'options Sans Essorage "O" a été sélectionnée. |
| • La machine vibre, est très bruyante | Vérifiez que: • l'appareil a été complètement débridé (voir paragraphe "débridage"), • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop près du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante |
| • La machine ne se remplit pas | Vérifiez que: • le robinet d'accrittre d'eau est ouvert et que la pression est suffisante (Pas d'eau: Voir robinet et tuyau), • il n'y a pas de coupure d'eau (Pas d'eau: Voir robinet et tuyau), • le hublot du lave-linge est correctement fermé (Porte non fermée: Vérifiez SVP), • le tuyau d'accrittre d'eau n'est pas pié (Pas d'eau: Voir robinet et tuyau), • le filtrte d'accrittre d'eau n'est pas obstrué (Pas d'eau: Voir robinet et tuyau). |
| • Le cycle de lavage est beaucoup trop long | Vérifiez que: • la pression d'eau est suffisante (Pas d'eau: Voir robinet et tuyau), • la pompe n'est pas obstruée (Pas de vindage: Voir filtrtre/tuyau), • il n'y a pas eu de coupure de courant. |
| • La machine se remplit mais vidange aussiôt | Vérifiez que: • la crosse de vidange n'est pas accrochée trop bas. |
| • Vous trouvez de l'eau autour du lave-linge | Vérifiez que: • il n'y a pas trop de lessive, • la lessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • le couvercle de la pompe est correctement visse après son nettoyage, • le petit tuyau de vidange est bouché, • le tuyau d'accrittre d'eau est étanche. |
| • Le hublot ne s'ouvre pas | Vérifiez que: • le programme est terminé, • l'appareil n'est pas en train de chauffer l'eau, • le tambour n'est pas en mouvement, • le niveau d'eau n'est pas trop haut. En tout cas il ne sera possible d'ouvrir le hublot que lorsque le message "Porte débloquée" sera visualisé dans l'écran. |
| • On ne voit pas d'eau dans le tambour | • Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau. |
Service après-vente
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs.
En cas d'intervention sur votre appareil, exigez du Service APRÈS-Vente les Pièces de Rechange certifiées Constructeur.
Garantie
Conformément à la Législation en vigueur, èteVendeur est tenu, lors de l'acte d'achat de TAITE TATTE APPAREIL, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

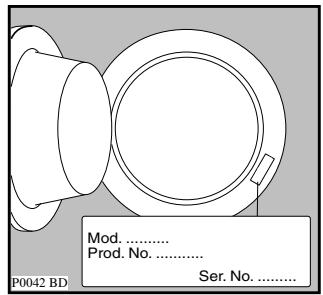

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située près du hublot (voir figure ci-dessous).
Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
CHARACTERISTIQUES TECHNIQUES
| DIMENSIONS | Hauteur | 85 cm |
| Largeur | 60 cm | |
| Profondeur | 63 cm | |
| RACCORDEMENT | Tension/Frequency | 230 V / 50 Hz |
| Puisance max. | 2200 W (10 A) | |
| PRESSION D'EAU | Minimum | 50 kPa |
| Maximum | 800 kPa | |
| CAPACITE MAXIMUM | Coton, lin | 6 kg de linge sec |
| Synthétiques, délicats | 3 kg de linge sec | |
| Laine/Lavage à la main | 2 kg de linge sec | |
| Soie | 1 kg de linge sec | |
| VITESSE D'ESSORAGE | Maximum | 1400 tr/min. (AWF 1460) |
| 1600 tr/min. (AWF 1660) | ||
| Consommations pour le lavage d'une charge maximum de coton à 60°C sans prélavage (progr. coton couleurs): | AWF 1660 | |
| 1,02 kWh | ||
| 49 litres, | ||
| 127 minutes | ||
| 124 minutes | ||
Débridage
Avant la première mise en marche, vous devez impérativement retirer de votre appareil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité : ils devront être remontés en cas de futur transport de l'appareil (déménagement par exemple).
- Dévissez et ôtez les deux vis arrière avec une clé. Enlevez les deux goujons en plastique.
- Appuyez l'appareil sur la partie arrière et mettez entre le sol et le lave-linge une des cales en polystyrene. Veillez à ne pas écraser les tuyaux.
- Retirez le bloc en polystyrène du fond de la machine.
- Libérez les deux sachets en nylon à la partie avant de l'appareil.
- Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
- Sortez avec soin le sachet droit en nylon, en le tirant vers la gauche et vers le haut.
- Retirez la base en polystyrène.
- Remettez l'appareil en place et dévissez l'autre vis. Enlevez le goujon en plastique.
- Bouchez tous les trouss à l'aide des caches plastiques se trouvant dans l'enveloppe contenant la notice d'utilisation.
Transporter un appareil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par choc.
Emplacement
L'installation de votre appareil nécessite:
- Une alimentation électrique (voir raccordement électrique)
- Une arrivée d'eau avec branchement 20x27
- Une évacuation d'eau
- Un local aéré
Placez l'appareil sur un sol plat et dur. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine. Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d'alimentation. La machine ne doit pas être installée dans un local sujet au gel.
Mise à niveau

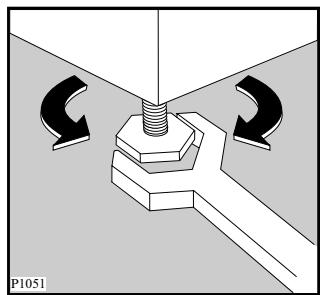

Placez l'appareil à l'endroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.
Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.
Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.
Raccordement d'eau
Vissez le raccord du tuyau d'alimentation LIVOO avec l'appareil sur le nez filtré du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite.
Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en dévissant la bague de serrage placée à l'arrière de l'appareil. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.
Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préférible de faire couler une certaine quantité d'eau avant de mettre en place le tuyau de remplissage. De cette façon, on évitera que du sable ou de la rouille bouchent le filtre placé à l'intérieur de l'appareil.
Vidange d'eau
La crosse du tuyau de vidange peut être placée de deux manières différentes:
- Sur le bord d'un lavabo à l'aide du coude en plastique livré avec l'appareil:
Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsqu'la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet
ou l'accrocher au mur.
- Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.
L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.
Branchement électrique
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'accidents provoqués par une mise à la terre inexistante ou défectueuse.
Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz
Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux réglements en vigueur.
Calibre des fusibles de lignes (un par phase) : 10 ampères.
Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N. F. C. 15100 et aux prescriptions de l'E. D. F. La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5mm² par conducteur.
Le câble d'alimentation doit être facilement accessible après l'installation de l'appareil.
