TDW60WH - Lave-vaisselle DARTY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable libre
Marque	Darty
Modèle	TDW60WH
Nombre de couverts	14
Classe énergétique	A++
Consommation énergétique annuelle	266 kWh/an
Consommation d'eau annuelle	2800 L/an
Niveau sonore	45 dB(A)

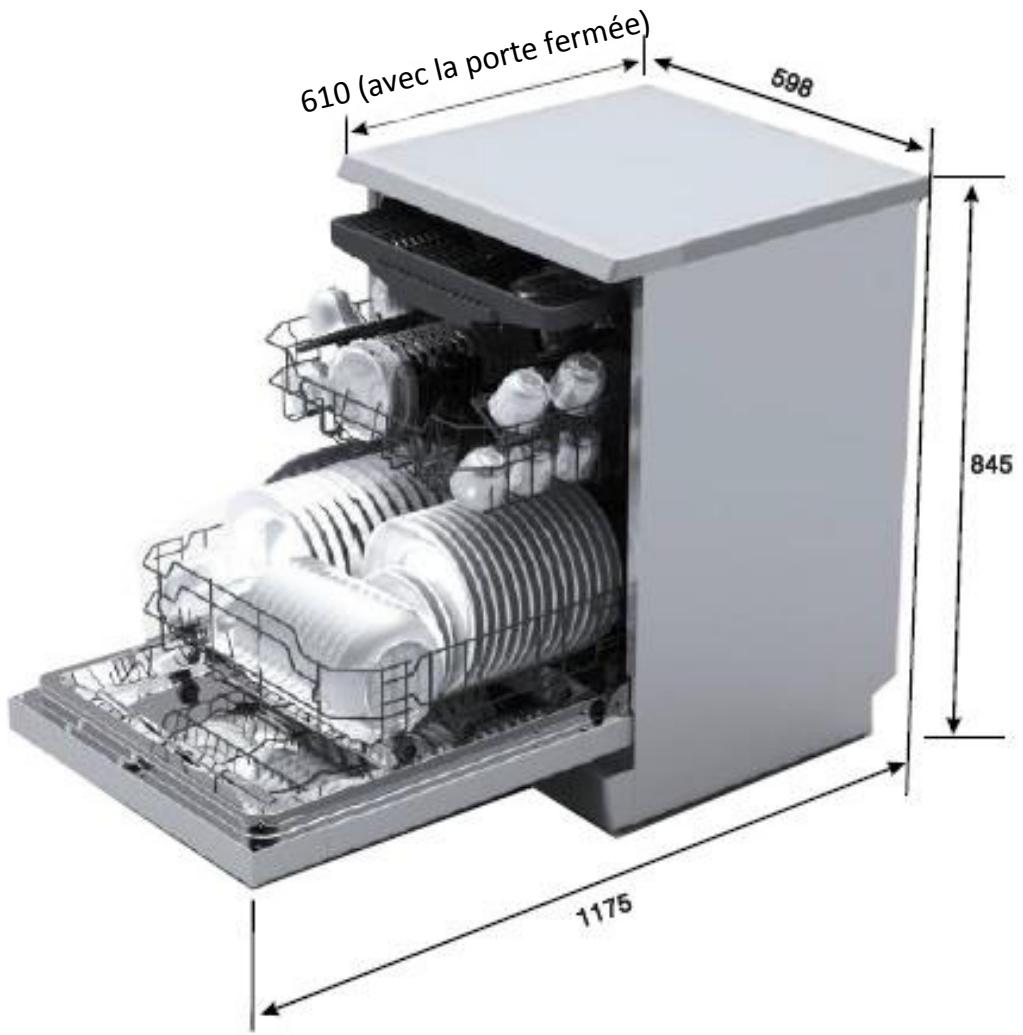

Hauteur	84,5 cm
Largeur	59,8 cm
Profondeur	61 cm
Alimentation électrique	220-240 V ~ 50 Hz, 1760-2100 W
Pression d'eau admissible	0,04 - 1 MPa
Programmes de lavage	Auto, Intensif, Normal, Eco, Verres, 90 minutes, Express, Rinçage
Fonctions spéciales	Départ différé (1-24 h), séchage supplémentaire, double aspersion, verrouillage sécurité enfants
Adoucisseur d'eau	Oui, réglable de H1 à H6 selon la dureté de l'eau
Type de paniers	Panier supérieur réglable en hauteur, panier inférieur, tiroir à couverts avec 5 positions
Étagères porte-tasses	2 étagères repliables dans le panier supérieur
Système de filtrage	Filtre principal, filtre central et micro-filtre
Nettoyage et entretien	Nettoyage régulier des filtres, bras d'aspersion et joints de porte
Sécurité	Verrouillage enfants, protection contre les fuites (code E4), arrêt automatique en fin de cycle
Garantie	Consulter le service après-vente Darty

FOIRE AUX QUESTIONS - TDW60WH DARTY

Comment remplir le réservoir de sel régénérant ?

Dévissez le bouchon du réservoir de sel (situé en bas de la cuve), placez l'entonnoir fourni et versez environ 1,5 kg de sel spécial lave-vaisselle. Revissez le bouchon. L'indicateur de sel s'éteindra après dissolution.

Comment régler la dureté de l'eau ?

Maintenez la touche P enfoncée jusqu'à ce que 'H4' clignote. Appuyez plusieurs fois sur P pour choisir le réglage H1 à H6 selon votre dureté (voir tableau). Confirmez avec Départ/Pause.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est sous tension, que la porte est bien fermée et que le fusible ou le disjoncteur n'a pas sauté. Assurez-vous également que le robinet d'eau est ouvert.

Comment interpréter le code erreur E1 ?

Le code E1 indique que l'arrivée d'eau prend trop de temps. Vérifiez que le robinet est ouvert, que le tuyau d'arrivée n'est pas obstrué et que la pression d'eau est suffisante (0,04-1 MPa).

Comment nettoyer les filtres ?

Tournez le dispositif de filtrage dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Séparez les trois filtres, rincez-les sous l'eau courante avec une brosse souple, puis remontez en tournant dans le sens horaire jusqu'au verrouillage.

Peut-on utiliser des pastilles 3-en-1 ?

Oui, vous pouvez utiliser des pastilles 3-en-1. Dans ce cas, le sel et le liquide de rinçage ne sont pas nécessaires, mais l'indicateur de sel restera allumé (normal). Pour un meilleur séchage, il est recommandé d'ajouter un peu de liquide de rinçage.

Comment activer le verrouillage sécurité enfants ?

Appuyez simultanément sur les boutons % et Départ différé jusqu'à ce que l'indicateur de verrouillage s'allume. Pour désactiver, répétez l'opération jusqu'à extinction du voyant.

Que faire si la vaisselle reste humide en fin de cycle ?

Assurez-vous que le réservoir de liquide de rinçage est plein et que le réglage est suffisant (position 5 par défaut). Utilisez la fonction Séchage supplémentaire pour les programmes compatibles (Intensif, Normal, Eco, Verres, 90 minutes).

Comment régler le panier supérieur en hauteur ?

Le panier supérieur est réglable en hauteur en positionnant ses roues sur différents niveaux des rails latéraux. Pour cela, sortez le panier, déclipsez les roues et replacez-les à la hauteur souhaitée.

Quels articles ne pas mettre au lave-vaisselle ?

Évitez de laver les articles en bois, en cuivre, en étain, en zinc, en laiton, en aluminium, l'argenterie, le cristal, les objets d'artisanat et les plastiques non adaptés. Les couteaux pointus doivent être placés pointe vers le bas dans le tiroir à couverts.

MODE D'EMPLOI TDW60WH DARTY

Branchement à l'arrivée d'eau 8

Mise à niveau 9

FONCTIONNEMENT 9

Recommandations et mises en garde générales 9

Chargement des paniers 10

Utilisation de l'adoucisseur d'eau 14

Utilisation du liquide de rinçage et distributeur de détergent 15

Programmes de lavage 17

Démarrage du lave-vaisselle 18

NETTOYAGE ET ENTRETIEN 20

Nettoyage du dispositif de filtrage 21

Nettoyage de la porte 21

Nettoyage des bras d'aspersion 21

Précautions contre le gel 22

GUIDE DE DÉPANNAGE 22

FICHE PRODUIT 25

Avertissements

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
• des fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• des environnements du type chambres d'hôtes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si

Les risques encourus ont été apprehendes. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants sans surveillance.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode et la fréquence du nettoyage sont définis en page 20 dans la section de “Nettoyage et entretien”.

Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basclement.

MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe

vers le bas ou en position horizontale.

Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés.

Les informations sur la façon de charger le lave-vaiselle sont définies en page 10 dans la section "CHARGEMENT DES PANIERS".

La pression minimale admissible pour l'arrivée d'eau est de 0.04 MPa. La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.

La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.

Le nombre maximal de couverts à laver par ce lave-vaisselle est de 14 couverts.

Nos emballages / produits peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.quefairedemesdechets.fr

Instructions importantes de sécurité

• Le lave-vaisselle ne doit être utilisé que pour le lavage de la vaisselle et des ustensiles de cuisine.
• Ne déconnectez jamais l'appareil du réseau électrique en tirant sur le câble d'alimentation, saisissez toujours la prise.
• Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou que vous avez les mains ou les pieds mouillés.
• N'ouvre pas la porte durant un cycle de lavage car de la vapeur et de l'eau chaude pourraient être ejectées du lave-vaiselle.
• Si vous souhaitez vous débarrasser d'un appareil en fin de vie comportant une serrure / un loquet sur la porte, veillez à ce que celui-ci soit désactivé afin d'éviter que des enfants ne se retrouvent enfermés à l'intérieur en jouant.
• Ne laissez pas les enfants grimper sur la porte du lave-vaiselle et ne mettez aucun objet lourd sur la porte lorsqu'elle est ouverte; cela risquerait de déséquilibrer l'objet.

Description

Vue avant (Intérieur)

1. Bras d'aspersion supérieur
2. Tiroir à couverts
3. Panier supérieur
4. Tuyau interne
5. Panier inférieur
6. Réservoir de sel
7. Distributeur de détergent et de

Panneau de contrôle

Présentation Vue arrière

liquide de recharge

1. Étagère porte-tasses
2. Bras d'aspersion inférieur
3. Dispositif de filtrage
4. Valve d'arrivée d'eau
5. Tuyau de vidange

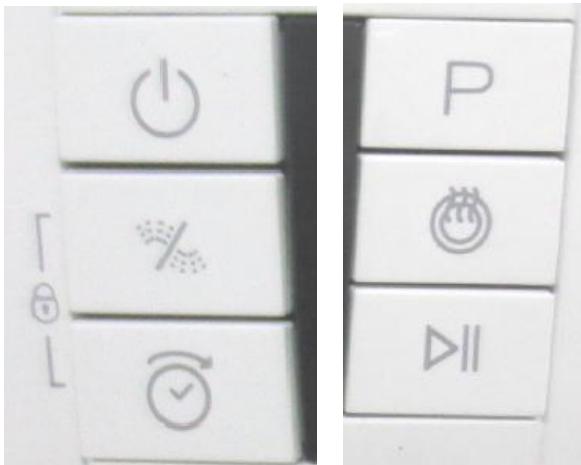

Boutons sur les côtés gauche et droit du panneau de contrôle

Alimentation

Double aspersion vous permet de sélectionner l'aspersion au niveau du panier supérieur ou inférieur (ou les deux) pour le programme de lavage.

Départ différé

Programme de lavage

Séchage supplémentaire

Départ/Pause

Partie centrale du panneau de contrôle

Indicateurs lumineux des programmes de lavage :

Auto

Intensif

Normal

Lavage économique

Verres

90 minutes

Express

Rinçage

Autres indicateurs lumineux :

Bras

bras d'aspersion supérieur

Bras

d'aspersion inférieur

Verrouillage sécurité enfants

Remplissage du liquide de remplissage

Remplissage du compartiment de sel

Séchage supplémentaire

Avant d'installer votre lave-vaissele

Avant de brancher le lave-vaisselle à l'alimentation, vérifie que la tension indiquée sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre domicile.

Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de l'appareil sans mise à la terre.

AVERTISSEMENT : Coupez l'alimentation électrique avant de procéder à l'installation du lave-vaisseau.

Instructions d'installation

Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'alimentation et de sortie d'eau.

Pour des raisons de sécurité, n'utilisez pas de rallonge avec cet appareil.

Branchement à l'arrivée d'eau

Tuyau d'arrivée d'eau (alimentation en eau froide)

Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3/4". La canalisation doit donc comporter un connecteur masculin ainsi qu'un robinet d'arrêt à proximité.

Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez fermement; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1 MPa. L'arrivée d'eau se contrôle au moyen d'un "interrupteur de pression". Ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaiselle mettra plus de temps à se remplir et pourra ne pas fonctionner.

AVERTISSEMENT: Refermez le robinet après usage.

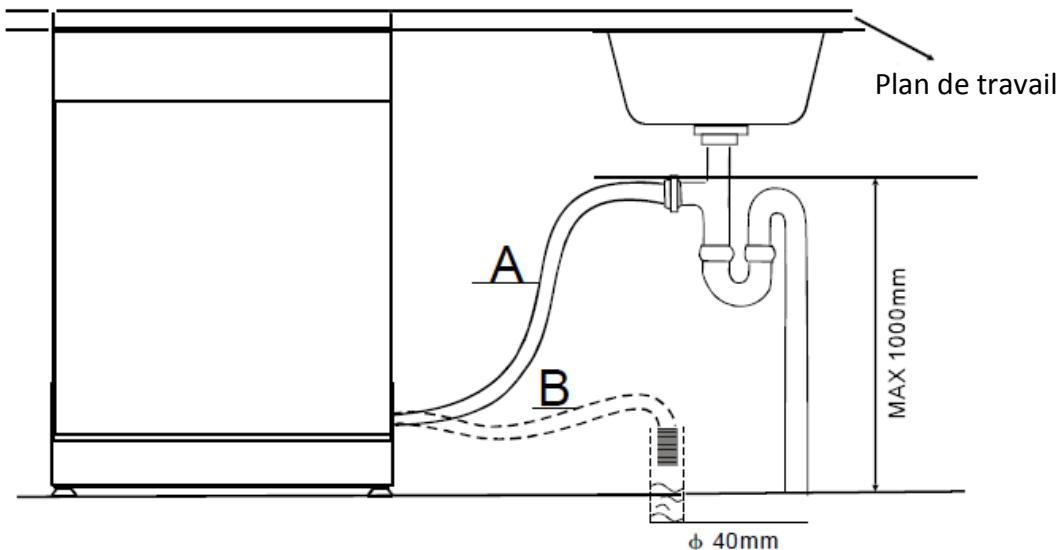

Branchement à l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 1000 mm au-dessus de la base du lave-vaisselle. L'autre extrémité du tuyau ne doit pas être immergée dans l'eau pour éviter tout risque de reflux.

Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords de tuyaux. Resserrez les raccords si nécessaire.

Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualifié.

Mise à niveau

Placez le lave-vaisselle sur une surface plane et stable.

Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, réglez les pieds pour corriger la position.

Fonctionnement

Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les bras d'aspersion en rotation, passe par un contrôle qui enlève les restes de nourriture et les particules sales, puis retourne dans les bras d'aspersion.

L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

Remarque:

Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le fond sous la grille amovible du filtre.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc une fois par an.

Recommandations et mises en garde générales

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et comment.

Avant d'insérer la vaisselle dans l'appareil, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre ou d'abîmer la pompe de lavage.
• Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mettre au lave-vaisselle.

Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la déposer dans la machine.

Avertissements:

• Faites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se renverser ou de générer la rotation des bras d'aspersion au cours du cycle.
• Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
• N'empilez pas les articles à laver les uns sur les autres.
• Évitez de placer les verres trop près les uns des autres : ils risqueraient de se heurter et de se casser.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
• Vérifiez que tous les articles à laver peuvent être lavés au lave-vaisselle.

Articles ne pouvant pas aller au lave-vaisselle:

• Plats et couverts en bois
• Objet d'artisanat
• Plats en plastique (sauf indication contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton Plats en aluminium
• Argenterie Verres en cristal
• Articles portant des décorations (sauf indication contraire)

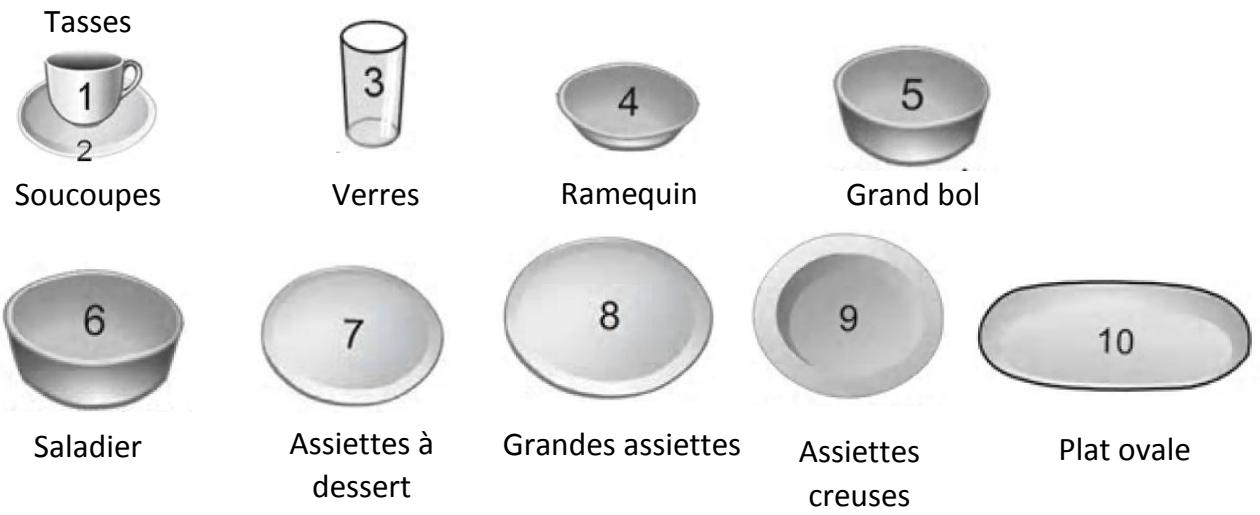

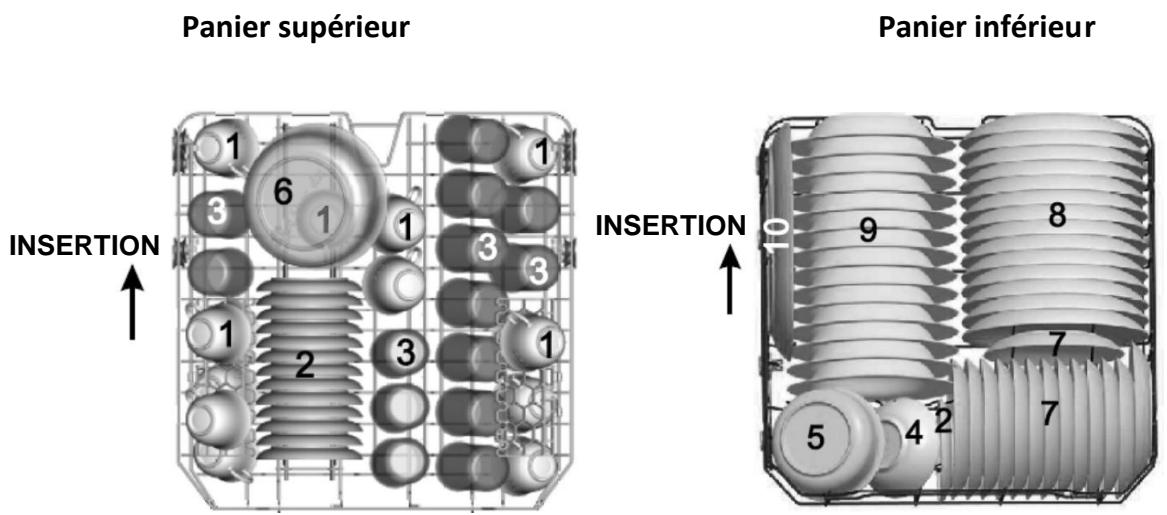

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits plats et les plats peu profonds.

Le panier inférieur est donc pour accueillir les casserolles, les couvercles, les assiettes, les saladiers, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

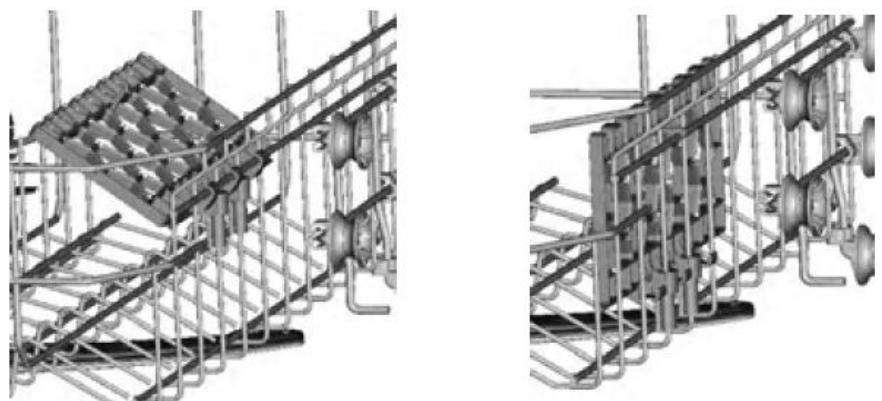

Le panier supérieur est équipé de deux étagères porte-tasses.

Pour les charges réduites, les étagères porte-tasses supplémentaires peuvent être repliées si nécessaire, comme illustré ci-dessous.

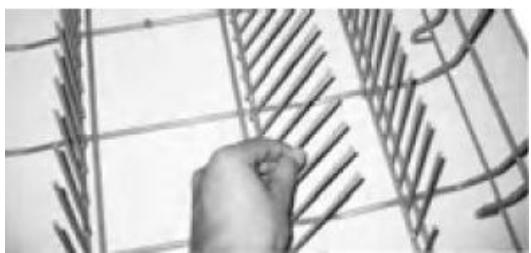

Les supports d'assiettes peuvent être mis à l'horizontal afin de gagner de la place dans le panier du bas, lorsque vous devez laver un plat très volumineux, par exemple.

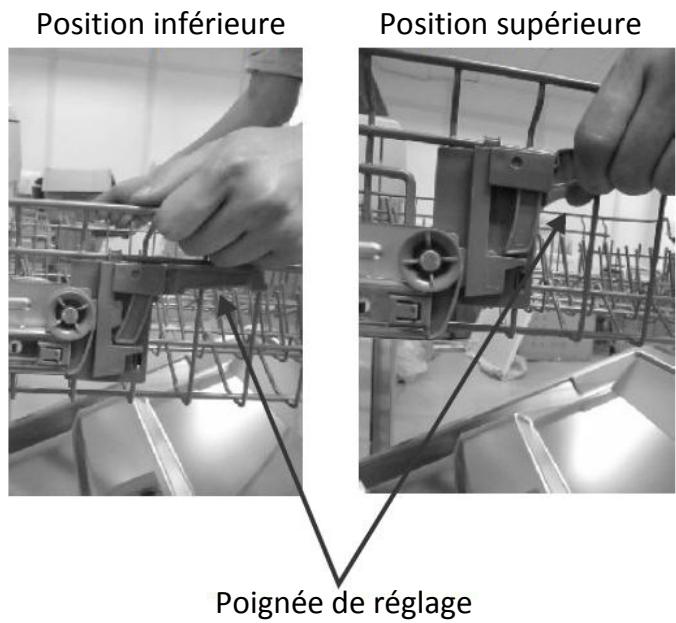

Réglage en hauteur du panier supérieur

Le panier supérieur est régable en hauteur de façon à faire de la place pour des ustensiles encombrants placés sur le panier supérieur ou sur celui du bas. Pour régler le panier supérieur en hauteur, placez ses roues sur des hauteurs de rail différentes.

Chargement du tiroir à couverts

Disposez les couverts sur le tiroir.

Assurez-vous que le bras d'aspersion supérieur ne soit pas bloqué par des objets. Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.

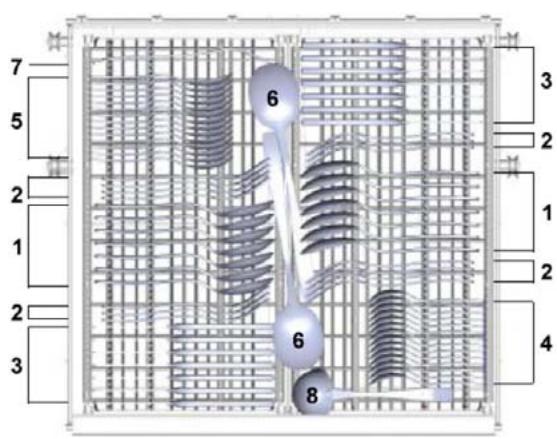

1. Cuillères à soupe 2. Fourchettes 3. Couteaux 4. Petites cuillères 5. Cuillères à dessert 6. Cuillères de service 7. Fourchettes de service 8. Louches

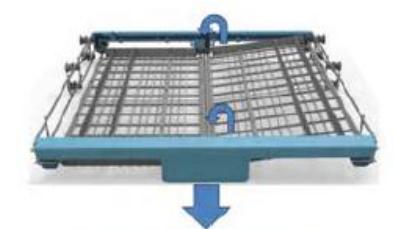

Le tiroir à couverts peut être positionné de 5 manières différentes :

Les parties gauche et droite du tiroir sont inclinées.

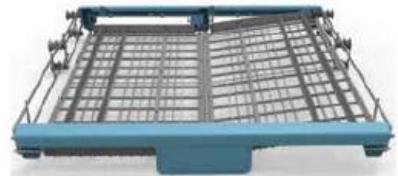

La partie gauche est plate alors que la partie droite est inclinée.

Les deux parties du tiroir sont plates.

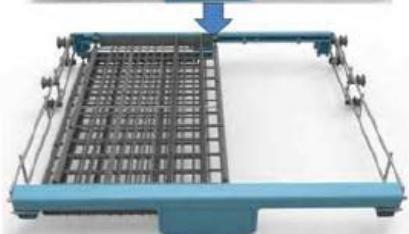

Déplacez la partie droite au-dessus de la partie gauche.

La partie droite du tiroir est enlevée.

Utilisation de l'adoucisseur d'eau

La durée de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec le lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

Attention:

Utilisez uniquement du sel spécialement conçu pour lave-vaisselle! - N'utilisez pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement. - Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excès de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir crée un risque de corrosion. - Si vous prévoyez d'utiliser des pastilles pour lave-vaisselle pour vos besoins de lavage, il ne sera pas nécessaire d'utiliser de sel ou d'agent de rinçage mais veuillez notez que

L'indicateur de remplissage du compartiment de sel restera allumé sur le panneau de contrôle. Ceci est normal et n'affectera pas la performance de votre lave-vaiselle.

Réglage de la consommation de sel

1. Une fois que le lave-vaisselle est en marche, accédez au mode de réglage de la

consommation de sel en maintenant la touche enfoncée jusqu'à ce que la valeur "H4" (réglage par défaut) clignote sur l'affichage.

1. Alors que la valeur clignote, appuyez plusieurs fois sur pour sélectionner le réglage de H1 à H6 ajusté à la durée de l'eau.
2. Appuyez sur pour confirmer le réglage.

DURETE DE L'EAU				Affichage	Consommation de sel (grammes/cycle)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6~11	10~20	7~14	1,0~2,0	H2	9
12~17	21~30	15~21	2,1~3,0	H3	12
18~22	31~40	22~28	3,1~4,0	H4	20
23~34	41~60	29~42	4,1~6,0	H5	30
35~55	61~98	43~69	6,1~9,8	H6	60

Remarque :

1°dH = 1,25°Clarke = 1,78°fH = 0,178mmol/l

°dH: Degré allemand

°fH : Degré français

° Clarke: Degré Britannique

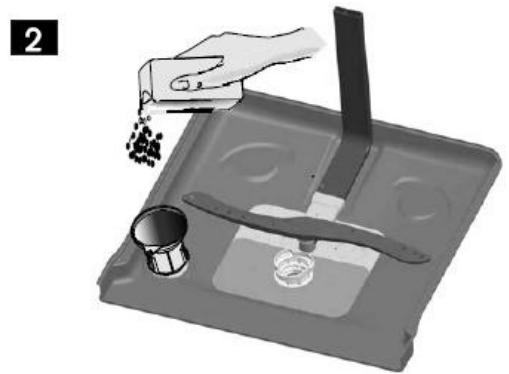

Remplissage du réservoir de sel

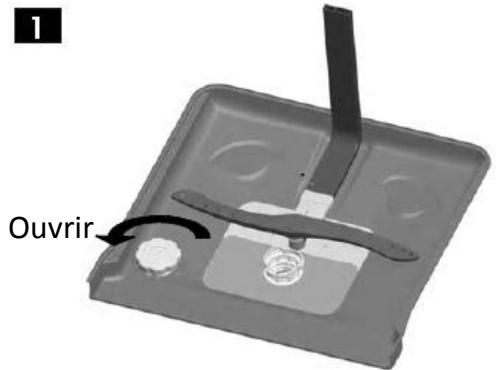

1 Dévissez le bouchon du réservoir de Sel en le tournant dans le sens contraire des aiguilles d'une montre. 2 Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5kg de sel dans le réservoir.

Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

REMARQUE: Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel s'allume. Il se peut que la lumière reste allumée un certain temps alors que le compartiment de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissolve.

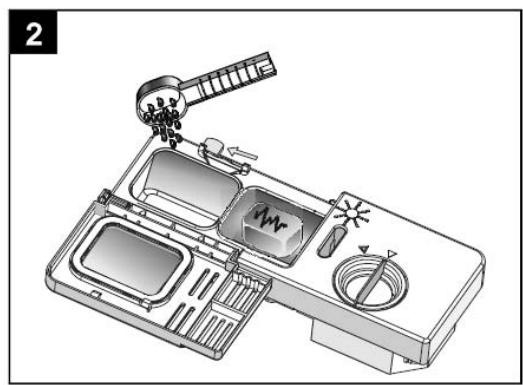

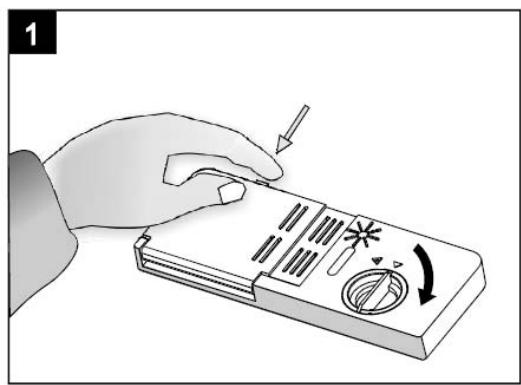

Utilisation du liquide de rinçage et du distributeur de détergent

Le liquide de rinçage aide la vaisselle à sécher plus vite et permet d’éviter la formation de tartre et de taches. Il se déverse automatiquement dans l’eau lors du cycle de rinçage final.

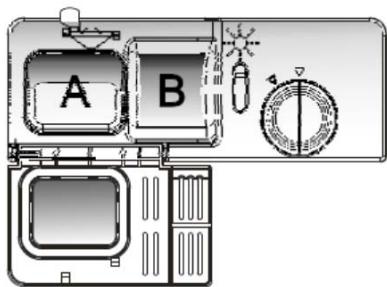

Les distributeurs de détergent et de liquide de rinçage sont situés du côté intérieur de la porte : le distributeur de détergent à gauche et le distributeur de liquide de rinçage à droite.

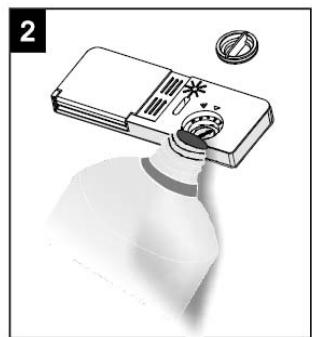

Remplissage du liquide de rinçage

1 Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir. 2 Versez le liquide de rinceage jusqu'à ce que le réservoir soit plein.

L'indicateur visuel de niveau à côté du bouchon doit être entièrement.

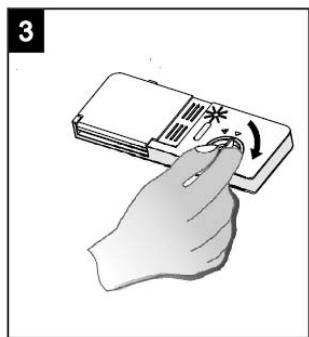

3 Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.

Réglage du réservoir du liquide de rinçage

Le réglage par défaut est de 5 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.

La quantité de liquide de rinceage distribuée est proportionnelle à la position du sélecteur.

1. Pour modifier le réglage, ôtez le bouchon du réservoir.
2. À l'aide d'un tournevis (non fourni), tournez le sélecteur jusqu'au cran souhaité.
3. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

REMARQUE: Si la vaisselle est terne ou présente des taches circulaires, la quantité de liquide de rinçage doit être augmentée. Si la vaisselle est collante ou présente des rayures blanchâtres, la quantité de liquide doit être diminuée.

Remplissage du détergent

Pour ouvrir le couvercle du compartiment à détergent, appuyez doucement sur le bouton d'ouverture. 2 Versez le détergent, puis refermez soigneusement le couvercle.

détergent pour le cycle de lavage principal détergent pour le prélavage

REMARQUE : N'utilisez que du détergent conçu spécifiquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité.

REMARQUE: Afin d'obtenir de meilleures performances de séchage, il est recommandé d'utiliser un agent de rinçage lors de l'utilisation d'une pastille « 3-en-1 » ou « tout-en-1 »

Programmes de lavage

Programme	Dégré de saleté	Description du cycle	Quantité recommandee de détergent pour le prélavage/lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rincege est-il nécessaire ?
AUTO Auto	Détection automatique de lavage, pour une vaiselle légèrement, normalement ou très sale.	Prélavage (45°C)	5/30 g (ou 3 en 1)	150	0,9-1,5	10-15	Oui
		Lavage automatique (45°C -55°C)
		Rinçage Rincage (65°C)
		Séchage
Intensif	Pour une vaiselle très sale et des casseroles, poèles et plats avec des résidus alimentaires séchéés.	Prélavage (50°C)	5/30 g (ou 3 en 1)	175	1,6	17	Oui
		Lavage (62°C)
		Rinçage Rincage Rincage (65°C)
		Séchage
Normal	Pour une vaiselle raisonnablement sale, par exemple assiettes, verres et poèles pas trop sales.	Prélavage (45°C)	5/30 g (ou 3 en 1)	185	1,3	14	Oui
		Lavage (55°C)
		Rinçage Rincage (65°C)
		Séchage
Eco *Eco	Cycle standard journalier pour une vaiselle normalement sale, telle que casseroles, assiettes et verres.	Prélavage Lavoage (45°C) Rincage (65°C) Séchage	5/30 g (ou 3 en 1)	195	0,93	10	Oui
Verre	Pour une vaiselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavoage (40°C) Rincage Rincage (60°C) Séchage	5/30 g (ou 3 en 1)	115	0,87	14	Oui
90 minutes	Pour une vaiselle légèrement sale ne nécessitant pas un séchage approfondi.	Lavage (65°C) Rincage Rincage (65°C) Séchage	35 g	90	1,35	12,5	Oui
Rapide	Lavage rapide pour une vaiselle légèrement sale.	Lavage (45°C) Rincage Rincage (45°C)	20 g	40	0,75	11,5	Non
Rinçage	Pour détacher et rincer les saletés de la vaiselle.	Prélavage	N/A	15	0,02	4	Non

• Programme de comparaison pour EN 50242

Les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :

• Capacité : 14 couverts
• Position du panier du haut : Position basse
• Position de réglage du liquide de rinçage : 6

Remarque :

1. La durée du lavage varie selon la température de l'eau des canalisations et selon la température ambience.
2. La consommation d'énergie en mode de veille est de 0.49W (avec la porte ouverte), et en mode hors tension, de 0.45W.

Démarrage du lave-vaiselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaissette.
3. Vérifiez les filtres.
4. Assurez-vous qu'ils sont propres et placés correctement. Reportez-vous au paragraph "Nettoyage et entretien".
5. Vérifiez que les réservoirs de sel et de liquide de rinçage sont remplis.
6. Mettez la vaisselle.

Assurez-vous que les bras d'aspersion peuvent tourner librement.

1. Versez la quantité requise de détergent dans le distributeur (voir le tableau "Programmes de lavage").
2. Fermez bien la porte du lave-vaiselle.
3. Appuyez sur pour mettre le lave-vaiselle en marche.
4. L'indicateur lumineux du programme ECO s'allumera et la durée du lavage s'affichera.
5. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur P.
6. L'indicateur lumineux du programme de lavage sélectionné s'allumera.

• Retardateur : Le retardateur vous permet de retarder le début d'un programme de lavage de 1 heures à 24 heures au maximum.

Appuyez plusieurs fois sur jusqu'à ce que le délai souhaité s'affiche, par exemple H:03 pour un départ différé 3 heures après.

Une fois le retardateur réglé, appuyez sur ∆Π pour activer la fonction.

Pour annuler le départ différé, appuyez tout d'abord sur puis appuyez plusieurs fois sur jusqu'à ce que l'affichage indique "H:00".

1. Si vous souhaitez activer la fonction de séchage supplémentaire, appuyez sur et l'indicateur lumineux correspondant s'allumera.

• Cette fonction ne peut être utilisée qu'avec les programmes Intensif, Normal, ECO, Verres et 90 minutes.
• Lorsque cette fonction est activée, le lave-vaisselle augmentera la température à la fin d'un programme de lavage pour intensifier le séchage.
• Appuyez plusieurs fois sur pour selectionner l'aspersion sur le panier supérieur, sur le panier inférieur ou sur les deux paniers durant un cycle de lavage.
• L'(les) indicateur(s) lumineux correspondant(s) s'allumera(ont).

1. Démarrez le programme de lavage en appuyant sur
2. À la fin du programme de lavage, un signal sonore retentit et le lave-vaisselle s'arrête automatiquement.
3. Afin d'éviter de vous brûler, attendez environ 15 minutes avant d'ouvrir la porte du lave-vaisselle.
4. Sortez la vaisselle.

Le cycle de lavage ne pourrait pas démarrer si la porte est ouverte ou si elle est mal fermée.

N'ouvre pas la porte tant que l'appareil fonctionne : vous risqueriez de vous brûler avec les jets d'eau bouillante.

Ajout de vaisseau supplémentaire

1. Sans éteindre la machine, appuyez sur pour la mettre en pause.
2. Ouvrez la porte en faisant attention à éviter la vapeur brûlante.
3. Mettez la vaisselle dans le lave-vaisselle
4. Refermez la porte et appuyez sur II. Le cycle de lavage reprendra au point où il avait été interrompu.

Changement d'un programme de lavage en cours

Si vous vous êtes trompé lors du choix du programme, il est possible de changer de programme ultérieurement.

1. Appuyez sur pour mettre la machine en pause.
2. Appuyez sur P et maintenez ce bouton enfoncé durant 3 secondes. Vous entendrez un bip sonore.
3. Appuyez plusieurs fois sur P pour sélectionner un nouveau programme. L'indicateur lumineux correspondant au nouveau programme s'allumera.
4. Appuyez sur pour démarrer le programme.

Fonction de verrouillage sécurité enfants

Cette fonction vous permet de verrouiller les boutons du panneau de contrôle. Ainsi, vos enfants ne risquent pas de démarrer accidentellement le lave-vaisselle en appuyant sur l'un des boutons.

Pour activer cette fonction, appuyez simultanément sur % et

sur et maintenez ces boutons enfoncés jusqu'à ce que

L'indicateur lumineux de verrouillage s'allume.

Pour désactiver cette fonction, appuyez et maintenez simultanément les deux boutons

enfoncés jusqu'à ce que l'indicateur lumineux s'éteigne.

Nettoyage et entretien

Eteignez toujours l'appareil et débranchez le câble d'alimentation avant de procéder au nettoyage.

N'utilisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.

Nettoye les surfaces extérieures et la cavité du lave-vaiselle avec un chiffon mouillé.

Nettoyage des filtres

Le dispositif de filtrage est constitué d'un filtre principal (1), d'un filtre central (2) et d'un micro-filtre (3).

Démontage des filtres

Tournez le dispositif de filtrage dans le sens contraire des aiguilles d'une montre pour déverrouiller les filtres de l'appareil.

Soulevez le dispositif de filtrage, puis séparez les filtres. Rincez les filtres sous l'eau courante à l'aide d'une brosse à poils souples.

Nettoyez régulièrement les filtres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.

ATTENTION: Ne faites jamais fonctionner le lave-vaisse sans les filtres.

Nettoyage de la porte

Nettoyez les bords de la porte avec un chiffon mouillé.

Afin d'éviter que l'eau ne pénètre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol.

Nettoyage des bras d'aspersion

Les bras d'aspersion doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction ; les bras se démontent facilement.

Pour retirer les bras d'aspersion du haut et du bas, maintenez-les en les dévissant ou tirez dessus.

Lavez les bras d'aspersion sous l'eau courante puis remettez-les en place et assurez-vous que rien ne peut gêner leur mouvement de rotation.

Précautions contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

GUIDE de dépannage

Problème	Causes possibles	Solutions
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou reliancez le disjoncteur. Débranchez tous les autres apparèils qui seraient branchés sur le même circuit que le lave-vaisselle.
	Le lave-vaisselle n'est pas sous tension.	Vérifiez que le lave-vaisselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable électrique est correctement branché.
	La porte est mal fermée.	Fermez bien la porte.
L'eau ne s'évacue pas du lave-vaisselle	Le tuyau d'évacuation est pié	Vérifiez le tuyau d'évacuation.
	Le filtré est bouché	Vérifiez les filtrres (voir le paragraphe "Nettoyage des filtrres").
	L'évier de la cuisine est bouché	Vérifiez que l'évier se vide normalement. Si l'évier ne se vide pas, faites venir un plombier.
Formation de mousse à l'intérieur	Mauvais choix de détergent ou détergent périmé	N'utilisez que du détergent spécial pour lave-vaisselle afin d'éviter la formation de mousse. Néanmoins si cela se produit, ouvrez la porte du lave-vaisselle
		et laisserse la mousse s'évaporer. Refermez et verrouillez la porte, puis lancez un programme de lavage pour vider l'eau. Répétez si nécessaire.
	Du liquide de rinçage a débordé.	En cas de débordement, essuyez immédiatement les coulures.
Taches sur les surfaces intérieures	Le détergent utilisé contenait du colorant.	Vérifiez que le détergent utilisé ne contient pas de colorant.
Film blanc sur les surfaces intérieures	Minéaux provenant d'une eau dure	Pour nettoyer l'intérieur, n'utilise qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc. N'utilise jamais d'autre détergent que du détergent pour lave-vaisselle, afin d'éviter la formation de mousse.
Taches de rouille sur les couverts	Les couverts lavés ne résistant pas à la corrosion.
	Aucun programme de lavage n'a été lancé après avoir ajouté du sel. Des traces de sel sont mélées à l'eau de lavage.	Utilisez toujours le programme de lavage rapide. Ajoutez du sel dans l'appareil sans insérer de vaisselle.
Le lave-vaisselle est bruyant.	La vaisselle s'entrechoque. Les bras d'aspersion cognent contre quelles chose.	Reportez-vous au paragraphe "Chargement des paniers" pour placer correctement la vaisselle.
Les assiettes ne sont pas propres	La vaisselle n'a pas été disposée correctement.	Reportez-vous au paragraphe "Chargement des paniers".
	Le programme de lavage sélectionné n'est pas assez intensif.	Choisissez un programme plus intensif. Reportez-vous au paragraphe "Programmes de lavage".
	Quantité de détergent insuffisante, ou détergent non approprié.	Utilisez plus de détergent ou changez-en.
	Les bras d'aspersion	Changez la disposition de la vaisselle de
	sont bloqués.	manière à ce que les bras d'aspersion puissant tournier librement.
	Les filtres ne sont pas propres ou ne sont pas disposés correctement.	Nettoyez et/ou assembléz le dispositif de filtrage correctement.
Taches et traces sur la vaisselle.	Le réglage du distributeur de liquide de rincege est trop élevé.	Modifiez le réglage du réservoir à liquide de rincege.
La vaisselle sèche mal.	La vaisselle n'est pas disposée correctement	Reportez-vous au paragraphe "Chargement des paniers".
	Le réservoir de liquide de rincege est vide ou pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	MauvaisCHOIX de programme	Choisissez un programme avec une durée de lavage plus long.

Codes d'erreur

En cas de mauvais fonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :

Code d'erreur	Signification	Cause possible
E1	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, l'arrivée d'eau est obstruée ou la pression d'eau est insuffisante.
E4	Débordement	Certaines parties du lave-vaisselle fuiert.

Avertissement!

En cas de débordement, coupez l'arrivée d'eau avant d'appeler le réparateur.

Cette fiche produit est conforme à la directive européenne N° 1059/2010.

Marque	Thomson
Modèle	TDW 60 WH, TDW 60 SILVER
Nombre de couverts standard	14
Classe d'efficacité énergétique 1	A++
Consommation d'énergie annuelle 2	266kWh/an
Consommation d'énergie pour un cycle de lavage standard	0,93 kWh/cycle
Consommation de puissance en mode d'arrêt	0,45W
Consommation de puissance en mode de veille (porte ouverte)	0,49W
Durée du mode de veille	minutes
Consommation d'eau annuelle 3	2800 litres
Classe d'efficacité de séchage 4	A
Cycle de nettoyage standard 5	Eco 45°C
Durée du cycle de lavage standard	195 minutes
Niveau sonore	45 dB(A) re 1 pW
Montage	Installation sur pied
Hauteur	84,5cm
Largeur	59,8cm
Profondeur (avec les connecteurs)	61cm
Puisance de consommation	1760-2100W
Tension/fréquence nominale	220-240V~ 50Hz
Pression hydraulique (pression du flux)	0,4-10 bar = 0,04-1 MPa

Remarque :

A+++ (efficacité maximale) à D (efficacité minimale) Consommation d'énergie de "266" kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau fluide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. Consommation d'eau de “2800” litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. A (efficacité maximale) à G (efficacité minimale) 5 Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.

L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison:

-LVD 2006/95/CE -EMC 2004/108/CE -ErP 2009/125/CE

Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions de fonctionnement spécifiées, la quantité de détergent, etc.

Le manuel d'instructions est basé sur les normes et les règles de l'Union européenne.

Thomson est une marque déposée de Technicolor.

Nous nous excusons pour tout inconvenience causé par des incohérences mineures du manuel d'instructions, pouvant se produire en raison de l'amélioration et du développement du produit.

Darty Holdings SNC © Bondy 93140 France13/03/2015
