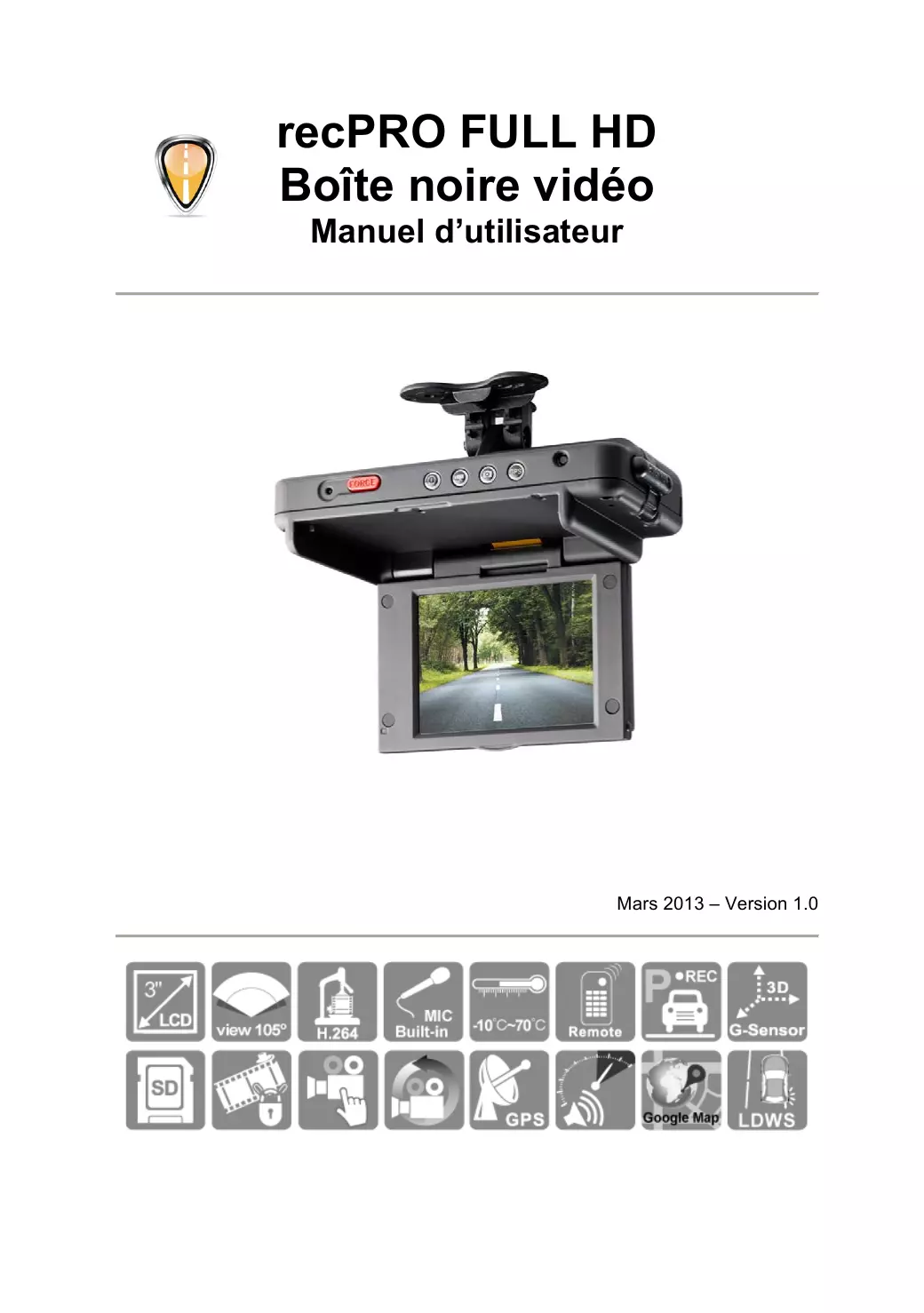

recPRO FULL HD Boîte noire vidéo Manuel d’utilisateur Mars 2013 – Version 1.0 Boîte noire vidéo pour véhicule Sommaire   Caractéristiques du recPRO ..................................................1

  Descriptif du produit ...............................................................7

  Installation de la carte SD ......................................................8

  Description de la télécommande ............................................9

  Paramétrages de la boîte noire vidéo ..................................10

  Menu de la fonction d’Alerte Franchissement de Ligne ......... 19

  Lecture directe sur la boîte noire vidéo..................................... 22

  Instructions d’utilisation du logiciel .......................................26

  Formatage de la carte SD ....................................................32

  Temps d’enregistrement estimé (basé sur un enregistrement constant, avec une carte SD de 8 Go) .......................................33

Boîte noire vidéo pour véhicule

 propos  de  ce  Manuel  d’utilisateur L’objectif de ce manuel d’utilisateur est de fournir des informations sur votre boîte noire vidéo et est susceptible d’être soumis à des modifications, et ce sans préavis. Nous avons mis tout en œuvre pour nous assurer que ce manuel d’utilisateur soit aussi complet et précis que possible. Il peut cependant contenir des erreurs ou des omissions pour lesquelles nous ne saurions être tenus responsables. RoadEyes réserve le droit de modifier les spécifications techniques sans préavis.

Merci d’avoir choisi cette boîte noire vidéo pour véhicules. Ce produit est pensé pour l’enregistrement vidéo et audio en temps réel pendant la conduit de votre véhicule. Vous découvrirez au fil de ce manuel les informations nécessaires à la bonne prise en main de votre boîte noire vidéo. Si toutefois il venait à manquer une ou plusieurs informations, n’hésitez pas à nous le faire savoir par e-mail: contact@roadeyes.com iii Boîte noire vidéo pour véhicule A. Caractéristiques de la recPRO Full HD

1. Boîte noire vidéo adaptée à tout véhicule personnel, taxi, autobus, camion, etc.

2. Facile à installer sur le pare-brise du véhicule. Sa dimension compacte ne gêne en

rien la vision du conducteur car placée en dehors de son champ de vision, à droite du rétroviseur intérieur.

3. La recPRO permet l’enregistrement vidéo au format Full HD et la prise de photos

en 5 Millions de pixels. Elle est dotée d’un large écran intégré de 3 pouces pour visualiser directement la route. Enfin, elle possède un double microphone haute sensibilité sauvegardant le son dans l’habitacle. 4. Avec la recPRO, il suffit de brancher cette boîte noire vidéo à la prise allumecigare grâce à l’adaptateur fourni. La recPRO enregistrera de façon autonome et sauvegardera automatiquement tous vos trajets quotidiens.

5. La recPRO dispose d’un objectif 3 mm avec un angle de vue d’environ 105 degrés

pour enregistrer le maximum d’éléments sur votre route.

6. La recPRO permet de sauvegarder avec précision tous les événements survenus

pendant votre trajet. Votre conduite peut être analysée jusqu’à la dernière seconde de votre trajet lorsque vous allez couper l’alimentation de votre véhicule. En effet, une « batterie pile » permet de boucler le fichier vidéo et de le sauvegarder à l’extinction du moteur.

7. Toutes les informations telles que le capteur gyroscopique, les coordonnées GPS,

les données de vitesses, les données vidéo et audio sont enregistrées et peuvent être lues grâce à l’application RoadEyes fournie.

8. Le capteur gyroscopique, en permanence actif, permet lors d’un choc important de

démarrer le mode d’enregistrement d'urgence; il sauvegarde, 30 secondes avant et après l’impact, toutes les données dans un dossier sécurisé afin d’éviter de les perdre.

9. Une fonction horodatage - marquage de la date et l’heure - peut être inscrite sur la

vidéo afin de l’utiliser comme une éventuelle preuve juridique.

10. La carte mémoire pleine, la recPRO effacera les vidéos les plus anciennes afin

d’enregistrer par dessus votre nouveau trajet, vous aurez ainsi en permanence les dernières heures de votre conduite. Les données sont stockées sur carte SDHC ainsi lors d’un éventuel choc, toute interruption d’enregistrement est totalement impossible grâce à cette technologie.

11. Une recherche rapide des événements est possible grâce à un répertoire

chronologique des vidéos et trajets.

12. Plusieurs formats d'enregistrement vidéo et également le nombre d'images

enregistrées par seconde peuvent être sélectionnés (FPS). Le format d'enregistrement vidéo est propre à la recPRO afin de garantir l’intégrité des données.

13. Une connexion Audio-Vidéo de l'unité principale à un autre écran LCD (en option)

permet d’afficher la vidéo de la caméra dans le véhicule.

14. La recPRO ne possède pas de batterie lithium car, derrière le pare-brise, il peut

subir de longues expositions au soleil et évite ainsi, sans aucune batterie intégrée, tout risque d’explosion du produit. La recPRO peut être pilotée via sa télécommande Infra-Rouge livrée. Une batterie externe peut être raccordée au produit (en option.)

15. Ce produit est conçu sans rayonnement ou ingérence électromagnétique, la

voiture ne risque aucune interférence, aucun autre appareil GPS ou sans fil ne peuvent interférer avec la recPRO.

16. La recPRO est dotée d’un Système de Détection de Changement de Ligne: vous

Boîte noire vidéo pour véhicule pouvez être prévenu lorsque votre véhicule franchit une voie de manière involontaire durant votre trajet.

17. Enfin, l’Alerte de Dépassement de Vitesse vous permet d’être averti lorsque votre

véhicule dépasse la vitesse limite paramétrée dans la recPRO

Boîte noire vidéo pour véhicule Manuel d’utilisateur B. Spécifications techniques Fonctionnalités Puce Capteur photo Angle de vue Affichage Voltage Température de fonctionnement Périphérique de stockage Résolution d’enregistrement Description Système de compression d’image Ambarella H.264 Capteur FULL HD 5 MP (1080p) Objectif 3 mm, Approximativement 105° LCD 3’’ - Moniteur 4:3 Démarrage à 5V±5%；Consommation courante : 650mA (5V/1A)

~ +70 (à l’intérieur du véhicule) Pour de bonnes performances, utilisez des cartes SD de Classe 10 ou supérieure - Vitesse de lecture/écriture : 15MB/s recommandé. Capacité maximum 32 Go. Carte SD de 8 Go fournie avec le produit 1920x1080（Full HD 1080p / 30fps）; 1280x720 (HD 720P / 30fps). Taux d’enregistrement d’image maximum: 30fps (NTSC/PAL) Résolution 3MP, 5MP (capteur réel), 8MP (interpolation) Mode appareil photo Prise de photo manuelle / heure incluse Contenu enregistré Format d’enregistrement Microphone Réglages de l’heure Gyroscope Date, heure, image, son, données GPS (vitesse et positionnement) et gyroscope. Format propriétaire pour lecture via le logiciel RoadEyes. Double microphone intégré, haute sensibilité Réglage automatique par signal GPS Si le GPS n’est pas disponible, l’heure interne sera utilisée Capteur gyroscopique avec axes 3D a) L’appareil recPRO doit être installé dans la zone où l’essuie-glace et le rétroviseur ne peuvent perturber la lentille de la caméra. Informations L’appareil propose les systèmes NTSC et PAL. Veuillez sélectionner Importantes dans le menu de la recPRO le bon système pour brancher votre appareil à votre TV. (b) Après le formatage de la carte SD, l’utilisateur doit configurer les données du fuseau horaire sur son logiciel afin d’afficher l’heure exacte sur le fichier vidéo enregistré par la recPRO. (c) La carte SD doit être formatée par le premier utilisateur pour être utilisée correctement. Boîte noire vidéo pour véhicule Manuel d’utilisateur (d) La vitesse de positionnement de GPS peut être affectée par la météo, le film solaire de votre pare-brise, etc. (e) Le film solaire du pare-brise peut contenir des substances métalliques qui ont un impact sur le positionnement du GPS. C. Accessoires Inclus

Câble d’alimentation allume-cigare 5V Télécommande CD-ROM d’installation Support autocollant 3M Support ventouse Guide de Démarrage Rapide Câble audio-vidéo Carte mémoire, format SDHC de 8 Go – Classe 10 Optionnel

1. Carte mémoire, format SDHC jusqu’à 32 Go – Classe 10

Boîte noire vidéo pour véhicule Manuel d’utilisateur D. Schéma d’installation

Support ventouse Support adhésif

2. Meilleur positionnement du

produit, à droite du rétroviseur

5. Connecter le câble à la prise

allume-cigare. Boîte noire vidéo pour véhicule Manuel d’utilisateur

6. Installation de votre boîte noire vidéo

Votre boîte noire vidéo s’installe sur le pare-brise avant de votre véhicule, derrière le rétroviseur à droite du conducteur. Ainsi, il ne gêne pas la conduite de l’automobiliste. Informations générales： (a) La vitesse indiquée via le signal GPS peut être altéré par les conditions climatiques, les traitements pare-brise qui peuvent avoir un impact sur la vitesse affichée. (b) Indicateur de mode jour/mode nuit automatique (c) Port mini-USB secondaire réservé à la liaison ordinateur Information (1). (2). (3). (4). (5). (6). (7). L’appareil doit être installé sur une zone propre du pare-brise La carte SD doit être formatée avant utilisation Réglage de l’heure via le menu de l’appareil Réglage NTSC ou PAL via le menu de l’appareil Le meilleur angle de vue est obtenu en positionnant l’appareil à droite du rétroviseur intérieur, afin de ne pas gêner la visibilité du conducteur. L’obtention d’un angle de vue acceptable, même en temps de pluie, nécessite que l’objectif de la boîte noire vidéo se trouve dans la zone de balayage de l’essuie-glace. L’objectif de la boîte noire vidéo doit être régulièrement nettoyé. Eviter de toucher l’objectif avec vos doigts. En effet, le film gras sur les doigts peut altérer la qualité des vidéos ou des images. Boîte noire vidéo pour véhicule Manuel d’utilisateur E. Descriptif du produit Enregistrement d’urgence Lentille LED témoins Récepteur infrarouge Mini-USB – Réservé à l’alimentation via ordinateur Ecran Témoins lumineux l Vert： Alimentation électrique l Rouge： Enregistrement vidéo l Jaune： Mode lecture l Bleu： Positionnement GPS 120° Emplacement Carte SD DC5V Sortie vidéo Boîte noire vidéo pour véhicule Manuel d’utilisateur F. Installation de la carte SD (1). Ouvrir le cache de l’emplacement carte SD pour insérer ou retirer la carte SD (2). Formater la carte SD : veuillez vous référer au chapitre « Formatage de carte SD » pour plus de détails. Attention (1). Les cartes SD recommandés sont de Classe 10 ou supérieur, d’une capacité maximum de 32 Go. (2). Si la carte mémoire n’est pas formatée par notre logiciel d’analyse de la conduite RoadEyes, la boîte noire vidéo va automatiquement effacer toutes les données présentes sur la carte après insertion. (3). Ne pas utiliser d’adaptateur Micro SD vers SD (4). Nous recommandons l’utilisation du logiciel d’analyse de la conduite RoadEyes pour vérifier régulièrement les enregistrements effectués avec votre recPRO. Boîte noire vidéo pour véhicule Manuel d’utilisateur G. Description de la télécommande Lecture Mode de la caméra Augmentation d u volume Haut-parleur ON/OFF Haut/Bas – Droite/Gauche Retour arrière Lire Pause Déclenchement manuel de l’enregistrement Diminution du volume Stopper l’enregistrement audio Menu Confirmer Retour avant Stop Boîte noire vidéo pour véhicule Manuel d’utilisateur H. Paramétrages de la boîte noire vidéo

Menu interne du boitier Rubriques paramétrables 1/3 2/3 3/3 ¢ Menu d’enregistrement ¢ Menu de la caméra ¢ Menu Alerte Franch. ligne ¢ Menu enregistrement parking ¢ Utilisation du menu via la télécommande Liste des fonctionnalités Clé sur télécommande infrarouge Déplacement de liste [Gauche/Droite] Déplacement vertical [Haut/Bas] Confirmation [CONFIRMER] Retour [MENU] Boîte noire vidéo pour véhicule Manuel d’utilisateur

Rubriques paramétrables Paramétrages de langue Français/Anglais/Allemand/italien/Japonais/Coréen/Portugais/Russe/Espagnol/C hinois traditionnel/Chinois simplifié/Turque/Hollandais

Date/Time Setting Liste des fonctionnalités Déplacement de liste [Gauche/Droite ] Déplacement vertical [Haut/Bas] Confirmation [CONFIRMER ] Retour [MENU ]

Clé sur télécommande infrarouge

Horaires : 24 heures Boîte noire vidéo pour véhicule Manuel d’utilisateur

Réglages du fuseau horaire ★Sélectionner le fuseau horaire

Affichage de la vitesse sur l’écran Annuler/Valider

Réglage de l’Alerte Dépassement de Vitesse Boîte noire vidéo pour véhicule Manuel d’utilisateur

Standard TV NTSC / PAL

Fréquence de franchissement de l’écran 50Hz / 60Hz

Activation/désactivation du microphone ★Off / On Boîte noire vidéo pour véhicule Manuel d’utilisateur

Réglage de la luminosité ★Automatique/Soleil/Nuageux/Fluorescent/Incandescent ：Automatique ：Soleil ：Nuageux ：Fluorescent : Incandescent

Mode « automatique » paramétré par défaut. Comparatif des différents éclairages Automatique Default Soleil Ensoleillé Nuageux Couvert Fluorescent Fluorescent Incandescent Incandescent Boîte noire vidéo pour véhicule Manuel d’utilisateur

Régalges des effets Couleur/Noir-et-blanc/classique Comparatif des différents effets Illustration Effet Image Couleur Noir-et-blanc Classique

Réglage de la sensibilité du capteur gyroscopique ★Plus il y a de barres, plus le gyroscoque est sensible Boîte noire vidéo pour véhicule Manuel d’utilisateur

Réglages du formatage Annuler/Confirmer formatage Valider ou annuler le formatage Penser à sauvegarder vos données avant formatage ★Les cartes SD achetées séparément doivent être formatées Réglages usine Annuler/confirmer le retour aux réglages usines Boîte noire vidéo pour véhicule Manuel d’utilisateur

Réglages de la résolution 3 résolutions: 1080p (30fps) / 720p (60fps) / 720p (30fps)

Réglage de la qualité d’enregistrement ★Plus il y a de barre, plus la qualité est importante

Réglages du capteur gyroscopique Plus il y a de barre, plus les enregistrements d’urgence sont déclenchés facilement Chaque déclenchement d’urgence isole à peu près 3 minutes de l’enregistrement en totalité, soit 1 min 30 avant le choc et 1 min 30 après le choc. Boîte noire vidéo pour véhicule Manuel d’utilisateur

Paramétrage du mode « Motion » (mode parking)* : Mode parking / : Mode normal Le mode normal est réactivé lorsque le véhicule redémarre *Nécessite l’utilisation d’une batterie externe non fournie

Menu de réglage de la caméra

Résolution du capteur 3 modes : 3 MP, 5 MP, 8 MP

Réglages du mode « capture » Nor : normal, G-S : capteur gyroscopique (3 captures d’écran successives) Boîte noire vidéo pour véhicule Manuel d’utilisateur u Fréquence de capture d’écran Normal / 30sec /1 minute/5 minutes /30minutes

Paramètres du capteur gyroscopique Notice: Plus la sensibilité du capteur est importante, plus le déclenchement d’urgence sera fréquent.

Menu de la fonction d’Alerte Franchissement de Ligne

Paramètres ★ Alerte Franchissement de Ligne en marche / à l’arrêt

Calibration de la fonction Boîte noire vidéo pour véhicule Manuel d’utilisateur Mode de paramétrages de la fonction :

1. Conduire le véhicule au milieu de

2. Sélectionner « LDWS cal »

3. Utiliser les boutons

Ajuster la croix sur le milieu exact de la route. Si le paramétrage échoue, le message d’erreur « Impossible de cadrer la route »

4. Utiliser les boutons

pour ajuster la ligne horizontale au dessus du capot du véhicule. Lorsque le boitier détectera la voie, “Voie verrouillée” apparaîtra. apparaîtrat. Utiliser ajuster la ligne horizontale. pour

5. Attendre quelques secondes pour

que le boitier enregistre sa calibration après avoir appuyé sur le bouton

6. Après la calibration, le message

« Calibration OK » apparaîtra en vert. Presser alors le bouton Boîte noire vidéo pour véhicule Manuel d’utilisateur

Sensibilité du capteur d’Alerte Franchissement de ligne Plus il y a de barre, plus la sensibilité est grande

Réglages : Enregistrement en continu en mode parking :Enregistrement toutes zones

Paramétrages de la zone d’enregistrement en mode parking Utiliser la télécommande pour sélectionner la zone d’enregistrement Boîte noire vidéo pour véhicule Manuel d’utilisateur

Taille de la capture de la zone d’enregistrement taille: 60x60 / 60x120 / 120x60 / 120x120 / 180x180

Réglage de la sensibilité du capteur de mode parking Plus il y a de barre, plus la sensibilité est importante

Lecture des enregistrements.

1. Lecture directe sur la boîte noire vidéo

L’écran s’adapte automatiquement à la résolution de l’élément en cours de diffusion à l’écran.

Sélectionner le timing vidéo souhaité avant de lire votre enregistrement.

Paramètres de lecture – suppression d’un enregistrement Boîte noire vidéo pour véhicule Manuel d’utilisateur Il faut désactiver la protection des fichiers avant de procéder à la suppression de l’élément. Paramètres de lecture – suppression de tous les éléments Il faut désactiver la protection des fichiers avant de procéder à la suppression de l’élément. Protection des fichiers Notice: lorsqu’un cadenas rouge est affiché sur l’écran, cela signifie que l’enregistrement est protégé. Boîte noire vidéo pour véhicule Manuel d’utilisateur

Captures d’écran en mode lecture Sélectionner “lecture” sur la télécommande lorsque vous êtes en mode Capture d’Ecran. Sélectionner ensuite le bon timing de votre capture d’écran. Rotation Suivant Zoom Bouton Bouton Bouton

Paramètres de lecture – Suppression d’une photo Afin de supprimer la photo sélectionnée, il faut désactiver la protection

Paramètres de lecture – Suppression de toutes les photos Afin de supprimer toutes les photos sélectionnées, il faut désactiver la protection Boîte noire vidéo pour véhicule Manuel d’utilisateur

Mode lecture photo protégé Notice: Lorsque l’icône du cadenas apparaît à l’écran, la lecture des photos est protégée.

Mode lecture – lecture automatique Chaque photo sera diffusée toutes les 5 secondes. Appuyer sur « Menu » pour stopper la diffusion. Boîte noire vidéo pour véhicule Manuel d’utilisateur J. Instructions d’utilisation du logiciel

1. Retirer la carte SD de votre boîte noire vidéo,

2. Insérer la carte SD dans votre lecteur de carte

3. Connecter votre lecteur de carte à votre ordinateur

4. Double-cliquer sur “recPROplayer.exe”

, au sein du CDROM d’installation fourni. Sélectionner vos enregistrements en cliquant sur , puis cliquer sur pour la lecture. Note: Le logiciel d’analyse de la conduite RoadEyes nécessite la présence de DirectX9 ou supérieur. Description de l’interface utilisateur Direction GPS Coordonnées GPS Gyroscop Vitesse Barre de progressio Vitesse den lecture Volume Ouverture d’enregistrements Sauvegarder l’élément Paramètres Minute Google Maps Capture d’écran Heure Date Google Map Boîte noire vidéo pour véhicule Manuel d’utilisateur

1. Description de l’interface utilisateur

Retourner à la séquence enregistrée précédente

Lecture arrière accélérée

Séquence enregistrée suivante

Point de départ du fichier à enregistrer

Pointeur de fin de fichier à enregistrer

Sauvegarder le fichier marqué

Ouvrir les enregistrements

Sauvegarder le fichier en cours de lecture

Outil de capture d’écran

n Afficher les coordonnées latitudes et longitudes Boîte noire vidéo pour véhicule Manuel d’utilisateur

Capteur gyroscopique : enregistre les impacts sur le véhicule. Sa fonction d’enregistrement d’urgence permet de sauvegarder de 1 à 3 minutes d’enregistrement, avant et après le choc détecté. Axe X: Gauche/droite Axe Y: Avant/arrière Axe Z: Haut/bas

Barre de progression Presser le bouton gauche de votre souris sans relacher la pression pour vous déplacer dans l’enregistrement.

Vitesse de lecture de l’enregistrement Avance rapide x 2 ou x 4, lecture arrière 1/4 ou 1/16.

Contrôle du volume Boîte noire vidéo pour véhicule Manuel d’utilisateur Sélectionner le fichier à lire Sélectionner et choisir l’enregistrement issu de votre carte SD ou de votre disque dur local (le format doit être *.TS)

Sauvegarder l’enregistrement Sélectionner , puis choisir le répertoire d’enregistrement. (le format du fichier est *.TS)

Outil de Capture d’écran Cliquer sur pour capturer une image de la lecture en cours. La photo sera sauvegardée dans le répertoire par défaut de l’utilisateur. Boîte noire vidéo pour véhicule Manuel d’utilisateur

Google Map (nécessite une connexion Internet active) Cliquer sur pour ouvrir une fenêtre de Google Maps et le chemin parcouru par le véhicule.

Configuration Contient les informations systèmes et de paramétrage. Boîte noire vidéo pour véhicule Manuel d’utilisateur (a) Répertoire de sauvegarde de vos captures d’écran. (b) Réglages de la langue : sélectionner la langue souhaitée puis redémarrez le logiciel d’analyse de la conduite. (c) Résolution d’enregistrement de la boîte noire vidéo 960x600, 1280x800, 1920x1080. Attention, veiller à bien insérer la carte SD dans votre appareil après ce réglage. (d) Amplification du son (e) Unité de vitesse : Km/h, Mile/h, Knot

Mode lecture : sélection de la plage de lecture

Sélection rapide (en minutes)

Sélection rapide (par heure) Vert : enregistrement normal Rouge : enregistrement d’urgence Boîte noire vidéo pour véhicule Manuel d’utilisateur

Sélection rapide (par date) La date surlignée indique qu’un enregistrement est disponible à cette date. K. Formatage de la carte SD Quand doit-on formater la carte SD ? Lorsque vous achetez une nouvelle carte SD, vous devez la formater pour garantir son bon fonctionnement dans votre boîte noire vidéo. La procédure est la suivante :

1. Insérer la carte SD dans votre recPRO

2. Connecter la recPRO à son cordon d’alimentation, puis utiliser

la télécommande pour activer le formatage via le menu de l’appareil. Etape de formatage : Etape 1 Etape 2 Etape 3

3. Après le formatage effectif de la carte SD, quittez le menu de

l’appareil et revenez à l’écran principal : votre boîte noire vidéo est prête à l’emploi. Boîte noire vidéo pour véhicule Manuel d’utilisateur L. Temps d’enregistrement estimé (basé sur un enregistrement constant, avec une carte SD de 8 Go) ＊Le tableau ci-dessous est communiqué à titre informatif. La longueur des enregistrements peut varier selon les paramètres vidéos choisis. Format vidéo (NTSC / PAL) Résolution 1080p 30fps 720p 60fps 720p 30fps Haute 110 Min 105 Min 115 Min Normale 115 Min 110 Min 135 Min Faible 135 Min 130 Min 155 Min Qualité vidéo Remarques générales: A chaque enregistrement, un fichier vidéo est sauvegardé toutes les 1 à 3 minutes environ. L’appareil sauvegarde l’enregistrement dans la carte mémoire. Quand la carte mémoire est pleine, le fichier le plus ancien est remplacé par le plus récent. Boîte noire vidéo pour véhicule Manuel d’utilisateur M. Indication concernant les pixels de l’écran

A quoi correspond les pixels clairs/sombres sur l’écran?

— Sur fond sombre, ces pixels lumineux et clairs correspondent à un écran défectueux, anormalement éclairé. — Sur fond clair, ces pixels sombres correspondent à un écran défectueux dont l’éclairage n’est plus actif. Q: L’indication des pixels clairs et sombres sur l’écran ? (a) Aucun pixel clair ne doit être visible dans cette zone (b) Le nombre maximum de pixels clairs et sombres acceptable dans la zone B est de 2 dans chaque zone. (c) Le total maximum des pixels de couleur sombre Diagramme des zones et lumineux, dans les deux zones, est égal ou inférieur à 3. Pour plus d’informations, visitez notre site web http://www.road-eyes.com
