MODE D'EMPLOI RECNEO ROAD EYES
A. Caractéristiques du récépant 1 B. Spécifications 2 C. Apparence du Produit 3 D. Dimensions du Produit 4 E. Instructions d'Installation 5 F. Démarrer / Arrêter l'Enregistrement 6 G. Lecture 8 H. Configuration d'Enregistrement 13 I. Photo Instantanée 15 J. Formater Carte SD 15 K. Étapes pour la mise à jour du Firmware 19

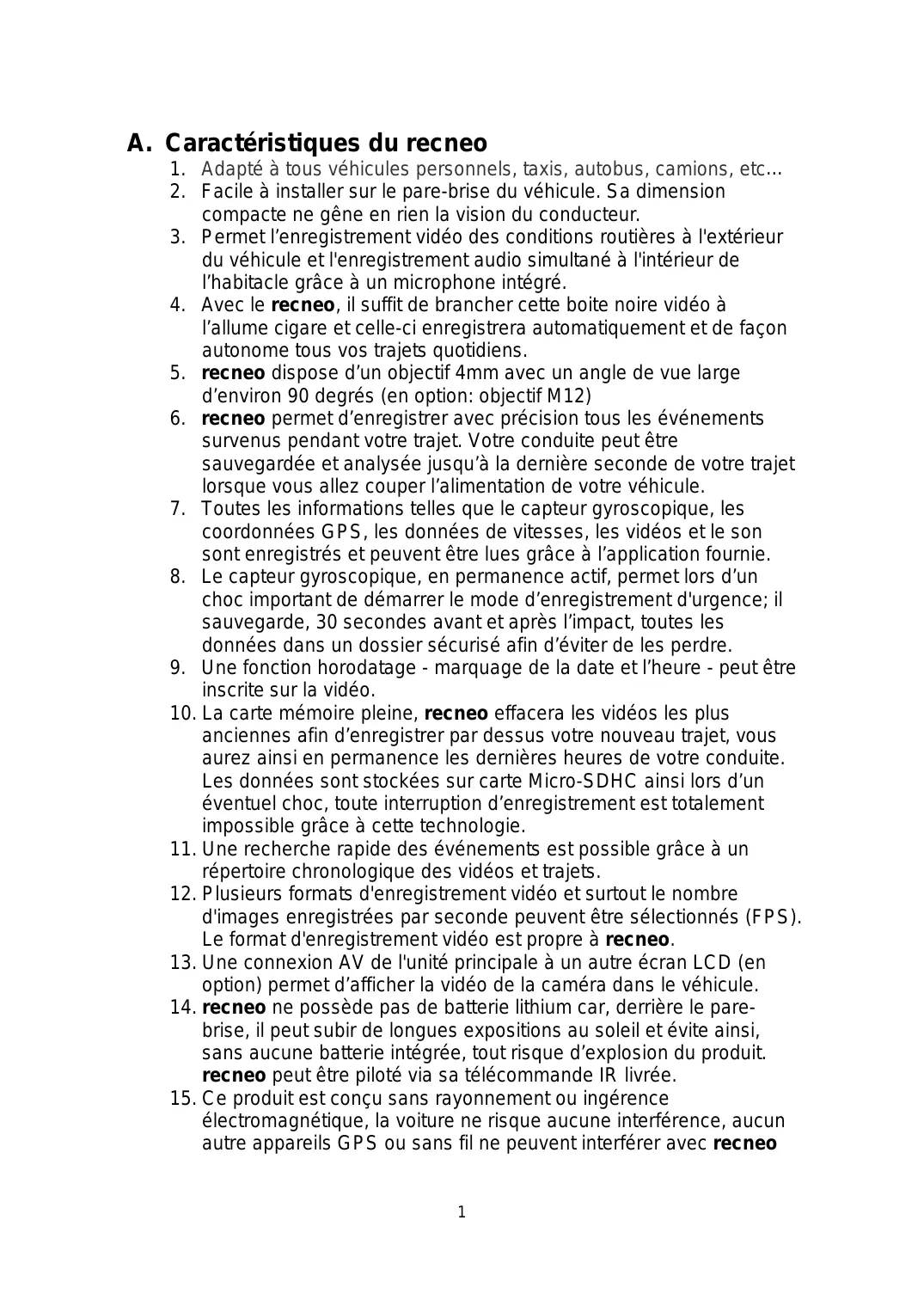

A. caractéristiques du recoin
- Adapté à tous véhicules personnels, taxis, autobus, camions, etc...
- Facile à installer sur le pare-brise du véhicule. Sa dimension compacte ne gène en rien la vision du conducteur.
- Permet l'enregistrement vidéo des conditions routières à l'extérieur du véhicule et l'enregistrement audio simultané à l'intérieur de l'habitacle grâce à un microphone intégré.
- Avec le recneo, il suffit de brancher cette boîte noire vidéo à l'allume-cigare et celle-ci enregistrera automatiquement et de façon autonome tous vos trajets quotidiens.
- recneo dispose d'un objectif 4mm avec un angle de vue large d'environ 90 degrés (en option: objectif M12)
- recneo permet d'enregistrer avec précision tous les événements survenus pendant votre trajet. Votre conduite peut être sauvegardée et analysée jusqu'à la première seconde de votre trajet lorsque vous allez couper l'alimentation de votre véhicule.
- Toutes les informations telles que le capteur gyroscopique, les coordonnées GPS, les données de vitesses, les vidéos et le son sont enregistrées et peuvent être lues grâce à l'application fournie.
- Le capteur gyroscope, en permanence actif, permet lors d’un choc important de démarrer le mode d’enregistrement d’urgence ; il sauvegarde, 30 secondes avant et après l’impact, toutes les données dans un dossier sécurisé afin d’éviter de les perdre.
- Une fonction horodatage - marquage de la date et l'heure - peut être inscrite sur la vidéo.
- La carte mémoire pleine, recono effacera les vidéos les plus anciennes afin d'enregistrer par-dessus votre nouveau trajet, vous aurez ainsi en permanence les dernières heures de votre conduite. Les données sont stockées sur carte Micro-SDHC ainsi lors d'un éventuel chic, toute interruption d'enregistrement est totalement impossible grâce à cette technologie.
- Une recherche rapide des événements est possible grâce à un réseau chronologique des vidéos et trajets.
- Plusieurs formats d'enregistrement vidéo et surtout le nombre d'images enregistrées par seconde peuvent être sélectionnés (FPS). Le format d'enregistrement vidéo est propre à recneo.
- Une connexion AV de l'unité principale à un autre écran LCD (en option) permet d'afficher la vidéo de la caméra dans le véhicule.
- recneo ne possède pas de batterie lithium car, derrière le pare-brise, il peut subir de longues expositions au soleil et évite ainsi, sans aucune batterie intégrée, tout risque d'explosion du produit. recneo peut être piloté via sa télécommande IR livrée.
- Ce produit est conçu sans rayonnement ou ingérence électromagnétique, la voiture ne risque aucune interférence, aucune autre appareils GPS ou sans fil ne peuvent interférer avec recneo
B. spécifications
| Articles | Données techniques | |
| Système | NTSC/PAL | |
| Puce | H.264 compression | |
| Capteur | VGA CMOS | |
| Angle de vue | Objectif 4mm | |
| env. 90 degrès angle de vue pour recneo | ||
| (en option: objectif M12 ) | ||
| Tension | 5V±5%; 400mA | |
| Conditions de Température | -10°C ~ +70°C (à l'intérieur du vehicule) | |
| Dispositif de Stockage | Silicon Power ou Transcend carte Micro SDHC Class 6 ou sup., (min capacité 4G ou supérieure) | |
| Image d'enregistrement | 640x480 enregistrement continu/en permanence, max. 30fps(NTSC) / 25fps(PAL) | |
| Informations sauvégardées | Date, matériel, son, G-sensor data. | |
| Positionnement GPS et info. routière. | ||
| Format d'enregistrement | Formatage spécifique pour logiciel de lecture. | |
| Microphone | Microphone monocanal synchrone integé. | |
| Microphone on/off, réglage via logiciel ou télécommande. | ||
| Réglage de temps | (a) Réglage de temps sur carte micro SD via le logiciel. | |
| (b) Auto-étalonnage par signaux GPS. | ||
| Dispositif Input / Output | (a)TV-Out (1 Vp-p sortie vidéo composite, 75 ohms) | |
| (b)voyant rouge: enregistrement | ||
| (c)voyant vert | Puisance. | |
| Puisance etvoyant d'enregistrement GPS. Clignotant: état d'enregistrement GPS; voyant stable: enregistrement complet GPS. | ||
| (d)bouton d'urgence. | ||
| G-Sensor | Capteur gyroscopeque avec axes 3D | |
| Accessoires | (a) Logiciel sur CD (b) alimentation 5V cable allume-cigare. | |
| (c) Télécommande (d) cable de sortie AV (e) Manuel d'Utilisateur | ||
| (f) Lecteur de carte (g) Carte mémoire (option) | ||
| Informations Importantes | (a) La carte SD doit être formatée par le client avant la 1ère utilisation | |
| (b) L'appareil recmini doit être installé dans la zone où l'essuie-glace et le rétroviseur ne peuvent perturber la lentille de la camera | ||
| (c) Le fuseau hora doit être réglé sur le logiciel de l'utilisateur pour pouvoir s'afficher normalement. | ||
| (d) La partition indépendante pour le stockage vidéo en cas d'urgence: ces fichiers ne peuvent pas être écrasés par des informations normales. | ||
| (e) 80Mo est réservé pour ce stockage d'urgence et il est normal que le PC ne déetecte plus cet espace. | ||
| (f) Signal matériel interchangeable:: NTSC et PAL sur page SETUP du logiciel de l'utilisateur. | ||
| (g) La météo et un pare-brise avec un filtre pourraient interférer la performance du GPS. | ||
Vue frontale
Recul : objectif 4 mm

| Objectif optionel | Ouverture de modèles | Angle de vue |
| 4mm-12mm | Grande ouverture | 90-105 degré |

Vue de côté
Recneo

unité : mm
D. Dimensions du produit

Recneo
E. instructions d'installation
Fixer le support avec la face vers le haut.
Assembler les ventouses et insérer la carte Micro SD.
Régler l'appareil à la bonne place.
Ajuster l'angle de vue.
Connecter le câble d'alimentation.
Brancher adaptateur allume-cigare. Connecter le câble d'alimentation.
Le voyant vert s'allumera.
Le voyant rouge clignote : L'enregistrement est en cours.
F. démarrer / arrêter l'enregistrement
Après avoir branché l'appareil et avoir connecté correctement le produit, l'écran va faire apparaître la page de bienvenue avec la version du firmware de votre produit. Vous pouvez alors débuter le mode « lecture »
Ecran d'accueil une fois le produit connecté

OSD et design produit variant selon les modèles.
1. Mise en tension / enregistrement
Attendre une minute après le branchement pour que l'appareil démarre, le voyant rouge va clignoter ; l'icône va apparaître en haut à droite de l'écran indiquant le début d'enregistrement.
| Voyant | recneo (GPS modulo) |
| Voyant rouge | • Clignotement stable: enregistrement normal. • Clignotement Rapide: enregistrementforcé. |
| Voyant vert | • Voyant vert clignote: enregistrement GPS. • Voyant vert stable: enregistrement GPS en cours. |
2. Enregistrement audio on/off
Depuis l'écran, vous pouvez décider de démarrer ou pas l'enregistrement audio : cliquez sur le bouton muet de la télécommande, l'icône va apparaître en haut à droite de l'écran, qui signifie l'accès à l'enregistrement ; lorsque l'icône apparait en haut à droite, cela signifie que le mode audio est en cours d'enregistrement.
3. GPS
Lorsque l'icône apparaît en haut à droite de l'écran du logiciel, cela représente qu'il n'y a pas de GPS ou signal GPS ; lorsque l'icône apparaît en haut à droite, celui-ci indique que GPS est en fonction.
4. Capteur gyroscope
Lorsque l'icone apparaît en haut à droite de l’écran, ceci représente qu’il n’y a pas de G-Sensor ou que son signal est anormal ; lorsque l’icone apparaît en haut à droite, ceci signifie que le bouton d’enregistrement force est enclenché ; lorsque l’icone apparaît en haut à droite, ceci représente que le capteur gyroscopique a détecté des vibrations anormales et va déclencher l’enregistrementforcé.
5. Éteindre/arrêté l'enregistrement
Eteindre le moteur et l'alimentation du véhicule pour arrêter l'enregistrement. La carte mémoire peut alors être retirée de l'appareil en toute sécurité et il est possible de lire les fichiers grâce au logiciel inclus
G. lecture
Deux méthodes d'exploitation : Lecture via écran externe (en option) avec télécommande et lecture via le logiciel de l'utilisateur sur PC.
1. Lecture « en direct
Opération avec Télécommande.
a. Description de la télécommande comme ci-dessous.
| Icône | Description de Fonction |
| Flèche | Sélection le fichier en haut, entraîr le mot de passer. |
| Flèche | Sélection du fichier en bas, entraîr le mot de passer. |
| Flèche | Sélection le fichier à gauche, entraîr le mot de passer. |
| Flèche | Sélection le fichier à droite, entraîr le mot de passer. |
| Entrer | Confirmer le fichier à dire et mot de passer. |
| Menu | Affichage fermé, montré la version de firmware. |
| Muet | Son On/Off. |
| Lecture | Entrer dans la page de lecture et fichier à dire. |
| Avance Rapide | Avance Rapide. |
| Retour | Retour |
| Pause | Pause. |
| Stop | Stop et return au menu. |
| Mode | Changer Langue pendant la lecture ou page de catalogue. |
| Lecture | Entrer/Quitter page de lecture. |
| Enregistrementforcé | Peut être exploité manuellement pour protégger et verrouiller le fichier afin d'éviter de l'écraser avec d'autres. |
b. Description de l'opération du mot de passe dans le menu de lecture.
Entrer le mot de passe pour lecture (comme figure en bas.)

Choisir ▷ pour entrer dans la page de connexion;
Choisir ▲ ▼ pour entrer le mot de passe, sélectionner ▲ ▲ pour l'étape suivante. Après la connexion du mot de passe, choisir ▷ pour entrer dans la page de lecture.
Pour quitter la page de lecture, sélectionner pour retourner à la vue en direct.
S'il n'y a pas de mot de passe à définir pour le logiciel de l'utilisateur, sélectionner pour entrer directement à la page de lecture. ★ Le premier mot de passe est montré comme * pour protéger les données de l'utilisateur. Une fois le premier mot entré, il passe au mot suivant.
c. Description d'opération de page de lecture

i. Utiliser pour déplacer le fichier à. ii. Utiliser pour déplacer à la page suivante. iii. APRÈS le choix de fichier à lire, presser pour débuter la lecture. iv. Presser pour la pause. Presser pour reprendre le mode. v. Presser pour quitter et retourner à la page de lecture.
Sélectionner pour quitter la page de lecture et entrer dans la vue en direct.
2. Lecture sur PC de l'utilisateur
Q : Comment lire le fichier de la carte SD après l'enregistrement?
Rép : Veuillez suivre les instructions suivantes pour y procéder.
Presser et sortir la carte SD.
Retirer la carte de l'appareil.
Insérer la carte SDHC dans son lecteur (assurer que le sens de direction soit bon).
Connecter le lecteur de carte au port USB du PC.
(5) Lire le dossier de carte mémoire ; ou sauvegarder les données via le chemin du PC "C:\BlackBox folder". (6) Sélectionner le fichier à afficher : exécuter CarBox2.exe, se référer à la figure en bas, presser sur le bouton ; sélectionner la carte mémoire ou sélectionner "Ouvrir documentation", désirs les fichiers sur la carte mémoire ou sur le disque dur à afficher. Cliquer sur le bouton Pause pour faire une pause du fichier en lecture.
L'installation préalable du logiciel « CarBox2 » est impérative afin d'exécuter les opérations décrites ci-dessus.
Logiciel
Visualisation de l'interface
ii. Description des icônes du logiciel ★recneo seulement: Direction & Coordonnées GPS, Vitesse et Carte Google doivent fonctionner grâce au module GPS.
| Détail d'information des visuels | Fonctions | |
| 北(N)東(E)南(S)0.000000 N0.000000 E | Direction GPS. | |
| 0.000000 N0.000000 E | Longitude & Latitude GPS. | |
| X LEFT RIGHT Y FRONT BACKZ UP DOWNG Sensor | X LEFT RIGHT | X: Valeur Horizontale des mouvements de conduite gauche et croite de vehicule. |
| Y FRONT BACK | Y: Valeur Horizontale des mouvements de conduite avant et arrêté du vehicule. | |
| Z UP DOWN | Z: Valeur flottante pour la stabilité du vehicule. | |
| km/hCAR SPEED | KM / Heure | |
| Mile/hCAR SPEED | Mile / Heure | |
| KnotCAR SPEED | Knot = 1 Noeud / Heure | |
| Barre de temps. | ||
| 4 2 SPEED 2 4 | Sélection de vitesse de lecture. | |
| Volume à ajuster. | ||
| fichier précédent | Lire le fichier précédent. | |
| image precedente | Image précédent (image figée). | |
| retour | Retour video. | |
| Pause | Pause sur lecture de fichier. | |
| Stop | Arrêtier la lecture de fichier. | |
| Lire | Lire fichiers/enregistrements. | |
| image suivant | Image suivante (Image figée). | |
| fichier suivant | Sélectionnez le fichier suivant à jour. | |
| Ouvrir fichier | La sauvegarde des fichiers. | |
| Option de réglage | Réglage sur détail de fonctions. | |
| Carte Google | Ouvrir E-Map pour voir itinéraire de conduite ( doit être connecté à internet et avoir fonction GPS – disponible sur recneo). | |
| Ouvrir Dossier | Sélectionner dossier & fichier. | |
| Photo Instantanée | Prenez une photo à partir de données d'enregistrement. | |
| réglage de carte SD. | Formater carte SD, réglage de langue et version du logiciel. | |
H. configuration d'enregistrement
- Insérer la carte micro SD dans son lecteur USB puis connecter au PC afin de débuter les réglages.
- Les options de réglages du logiciel s'affichent ainsi

| Détail d'information des visuels | Fonctions |
| Password User1 UserName Password User2 UserName Password | 1. Mot de passer: crypter la carte micro SD pour la confidentialité des données. Le mot de passer est limité à 15 caractères. Veuillez confirmer et enregistrer le mot de passé pour éviter de l'oublier. |
| Unit Of Speed Km/h Mile/h Knot | 2. Unité de vitesse: montrer la vitesse de lecture. |
| ★ 1 KM = 0.624 Mile, 1 Mile = 1.6093 KM, Noeud = 1.853 KM ★ Fonction optionnelle de vitesse doit convenir aux modèles GPS (recneo). | |
| Time Zone +08:00 CST China Standard Time | 3. Fuseau hora: ajuster le temps local par zone GMT. |
| □ Time Setting 2011-06-18 10:25:02 | 4. Réglage de temps: le PC de l'utilisateur doit être régé avec le temps actuel. |
| Playback Password After tick | 5. Lecture de mot de passer: la lecture est protégée par le mot de passer. Choisisr de 0 à 9 pour le définir. |
| Playback Password 0 0 0 0 0 0 0 | 6. Sensibilité du capteur gyroscopeque: régler selon l'état de route et du type de vehicule, y compris éteint, plus bas, bas, normal, élevé, plus élevé. |
| G-sensor Sensitivity Off | 7. Sensibilité du capteur photo: basée sur la condition de conduite pour la nuit, y compris bas, normal, élevé. |
| Sensor Sensitivity Normal | 8. Audio enregistrement:CHOISIR le volume ON / OFF à l'intérieur de l'habitacle du vehicule. |
| Audio Recording Off On | 9. Copier le logiciel sur le stockage: copier le logiciel sur la carte SD. Les enregistrents peuvent être lus sur tout autre PC. |
| Copy Me To Storage Copy | |
I. photo instantanée
Q: Comment utiliser la fonction de « snapshot » pour obtenir la photo du fichier vidéo sur la micro carte SD?
Rép: Lors de la lecture du fichier enregistré sur la carte SD, cliquer sur l'icône puis l'image se sauvegardera dans votre PC. La boîte de message par défaut pour cette photo instantanée se trouvera dans le réseau du CarBox2.exe

J. formater carte SD
Deux façons de formater la carte SD et sauvegarder.
Q: Quand vous devez formater ou restaurer la carte SD?
- evez faire le formatage pour l'utiliser correctement.
- Restaurer carte SD: Quand vous avez sauvegardé les fichiers dans votre PC et devez utiliser la carte SDHC pour d'autres buts, vous devez faire la restauration pour l'utiliser correctement.
Veuillez suivre les étapes suivantes:
- Insérer la carte SD dans son lecteur, puis insérer le lecteur au port USB de votre PC. (se référer à l'image.)


| Remarque | ||
| 1 | Lock X | Avant de formater la carte mémoire SD, déverrouiller la carte d'abord. |
| 2 | IBoxPlayer lbpl.dll Open Run as administrator | Si la carte est déverrouillée, mais son formatage a toujours échoué, il se peut que cela soit dû aux restrictions de sécurité de Window Vista / 7. Veuillez exécuter le programme en tant qu'administrateur afin de prévenir ce problème. |
- Exécuter le logiciel "CarBox2.exe" (se référer aux images en bas).

Dans la page principale
- Procédures de Formatage:
(1) Cliquer sur l'icône

pour entrer dans l'écran ci-dessous :

(2) Sélectionner l'emplacement de carte SD.

(3) Formater ou restaurer carte SD.
(3.1) Formater carte SD.
(3.1.1) Cliquer sur le bouton Format, cliquer oui dans la boîte de dialogue pour démarrer le formatage.

(3.1.2) Afficher la fenêtre de dialogue de formatage.

(3.1.3) Cliquer OK et réinsérer la carte SD pour faire les configurations relatives.
Les réglages anciens seront complètement éliminés après le formatage de la carte SD. La carte SD doit éliminer ces paramètres d'origine. Sinon, elle ne pourrait pas fonctionner normalement.
(3.2) Restaurer carte SD.
(3.2.1) Cliquer sur restore, il va afficher la fenêtre de dialogue, cliquer oui pour commencer la restauration.

Le système va afficher la fenêtre de dialogue « Restaurer le disque.

(3.2.3) Vérifier le formatage rapide et cliquer sur "Start" pour formater. Une fois le formatage effectué, cliquer sur "OK", puis "Close".


(3.2.4) Cliquer "OK" pour déterminer la restauration de carte SD.

Une fois terminée, vous pouvez vous servir de la carte mémoire pour d'autres utilisations.
Suivre ces étapes pour la mise à jour:
- Mettre la carte mémoire dans l'ordinateur, utiliser l'ancienne version pour sauvegarder les fichiers importants dans le PC. Puis fermer l'ancienne version pour commencer les procédures de mise à jour.
- Insérer la carte mémoire dans son lecteur. Connecter le lecteur au
PC. Cliquez sur la nouvelle version pour ouvrir le menu principal du lecteur.

- Utiliser pour formater l'outil de la nouvelle version du logiciel, sélectionner l'emplacement de carte mémoire.

Effacer toutes les données de la mémoire de la carte SD pour éviter toute incompatibilité causée par vos données qui ne
seront eventuellement pas correctement enregistrées après ce formatage. La carte mémoire va quitter automatiquement les fenêtres une fois le formatage terminé.
- Enlever la carte mémoire de son lecteur puis la réinsérer. (Après le formatage, la capacité restante montrera 80Mo.)
- Extraire carbox.rar de la carte mémoire ou décompresser le fichier vers le PC, puis copier le dossier « carbox » sur la carte mémoire. La carte mémoire sous le dossier racine carbox contient tous les fichiers de mise à jour (ne supprimer aucun fichier.)


- Ouvrir la nouvelle version du logiciel, dans [open file] [selectionner la carte mémoire, aller à [setup page] [pour régler, après avoir cliqué sur le bouton [Save], il va produire le dossier « car_set » dans la racine de la carte mémoire, ce dossier contient le fichier de configuration relative (ne supprimer aucun fichier.)


L'appareil va détecter la nouvelle version du logiciel pour s'enregistrer une fois la mise à jour finie. Dès que les réglages sont complets, le logiciel va se fermer automatiquement.
- Enlever la carte mémoire du port USB de votre PC.
- Éteignez d'abord votre produit, puis placez à nouveau la carte mémoire dans votre recmini, connectez le câble TV-out (au cas où il n'y a pas cette fonction), vérifiez le voyant d'enregistrement sur l'appareil.
- Pendant la mise à jour, il ne faut pas éteindre l'appareil. Son interruption pourrait causer le mauvais fonctionnement de l'appareil et aura besoin d'une réparation à l'usine. (La mise à jour a besoin d'environ 1 minute pour s'effectuer. Veillez à vérifier le voyant, ou l'écran, mais pas avant 1 minute.). Respecter impérativement les étapes suivantes pour mettre à jour le firmware.
Du pc:
Connecter votre produit via le câble sur le port USB du PC, l'appareil va commencer automatiquement la mise à jour de firmware.
Pendant sa mise à jour, l'écran restera allumé. ATTENTION! Eteindre l'appareil peut causer de graves problèmes de fonctionnement.


Une fois la mise à jour finie, relancer l'appareil manuellement pour compléter la procédure.
P. S. Une fois la mise à jour finie, à chaque fois que vous allumez votre produit, il va apparaître le numéro de sa version Firmware Version: 1045, puis entrer dans l'écran d'enregistrement (remarque: le numéro de version changera à chaque mise à niveau).
Du véhicule:
(ii). Connecter votre produit via le câble sur le port USB du PC, l'appareil va commencer la mise à jour du firmware automatiquement. Pendant sa mise à jour, l'écran reste allumé. Attention! L'éteindre pendant ce temps peut causer de graves problèmes à l'appareil. Démarrer le moteur du véhicule, attendre que la puissance soit stable, puis brancher l'alimentation YOURecmini. Ne pas interrompre la mise à jour. Éteindre l'appareil pendant ce temps peut créer des problèmes.


Une fois la mise à jour faite, redémarrer l'appareil manuellement pour compléter la procédure.
- P. S. Une fois la mise à jour finie, à chaque fois que vous allumez votre produit, il va apparaî
- Une fois terminée, recmini va entrer dans le mode d'enregistrement vidéo, il pourrait être alors utilisé normalement.

roadeyescams
Drive. Record. Secure.
RoadEyes SAS Nanterre B 538 203 035
168, Avenue Charles de Gaulle
92200 Neuilly-sur-Seine. FRANCE
