Type de produit	Système home cinéma 5.1 (5 satellites + 1 caisson de graves actif)
Marque	Cabasse
Modèle satellites	Alcyone 2
Modèle caisson	Santorin 17
Configuration	5 satellites 1 voie + caisson de graves actif 1 voie
Haut-parleurs satellites	Large bande 8T15, membrane fibre de cellulose
Bande passante satellites	160 - 18 000 Hz
Efficacité satellites	87 dB (1 W / 1 m)
Impédance satellites	8 ohms (min 4,6 ohms)
Puissance satellites	Nominale : 50 W, crête : 350 W
Blindage magnétique satellites	Oui (protection écran)
Dimensions satellites	Ø 99 mm
Poids satellites	0,75 kg (unité)
Haut-parleur caisson	17S20, 17 cm, membrane fibre de cellulose
Bande passante caisson	39 - 300 Hz
Amplification caisson	Intégrée, active
Puissance caisson	Nominale : 100 W, crête : 300 W
Dimensions caisson	30 x 30 x 30 cm
Poids caisson	10 kg
Alimentation caisson	110-120V / 220-240V ~ 60/50 Hz, 200 W
Consommation veille caisson	0,02 W
Finition	Noir ou blanc
Accessoires fournis	5 satellites, 1 caisson, attaches murales, supports étagère, câbles HP (3x6m + 2x12m), câble CINCH, cordon d'alimentation, pointes de découplage
Entretien	Chiffon doux, pas de solvant ni nettoyant liquide
Sécurité	Blindage magnétique, protection surtension, instructions de sécurité incluses

FOIRE AUX QUESTIONS - Alcyone2SatBlcX1 CABASSE

Comment placer les satellites Alcyone 2 pour un son optimal ?

Placez les satellites avant gauche/droit de chaque côté de l'écran, à 2-5 m l'un de l'autre, dirigés vers la zone d'écoute. Le satellite central doit être au-dessus ou en dessous de l'écran, aligné verticalement. Les satellites arrière doivent être à hauteur d'oreille ou plus haut, légèrement en retrait. Tous les satellites sont blindés magnétiquement pour éviter les interférences.

Où placer le caisson de graves Santorin 17 ?

Placez le caisson de graves dans la zone d'écoute avant, à au moins 60 cm du téléviseur pour éviter les interférences. Vissez les 4 pointes de découplage fournies. Pour ajuster le niveau des graves, rapprochez-le d'un mur ou d'un angle pour plus de graves, ou éloignez-le pour moins de graves. Effectuez des essais d'emplacement selon l'acoustique de la pièce.

Comment connecter le système Alcyone 2 à mon amplificateur AV ?

Éteignez et débranchez l'amplificateur AV et le caisson. Reliez chaque satellite à la sortie correspondante de l'amplificateur en respectant la polarité (+ rouge avec + rouge, - noir avec - noir). Utilisez le câble CINCH fourni pour connecter la sortie SUBWOOFER/LFE de l'amplificateur à l'entrée LINE INPUT du caisson. Branchez ensuite le caisson sur secteur.

Quels réglages dois-je effectuer dans l'amplificateur AV ?

Dans le menu SET-UP, réglez les enceintes avant, centre et arrière sur SMALL. Activez le subwoofer sur ON et réglez la fréquence de coupure à 160 Hz. Utilisez le test tone pour ajuster le niveau de chaque canal.

Comment régler le volume du caisson de graves ?

Tournez le potentiomètre LEVEL à l'arrière du caisson. Une position typique est à 14 heures. Pour un réglage précis, utilisez une source stéréo (CD) et ajustez à l'oreille ou avec le test tone de l'amplificateur AV.

Que faire si le système ne fonctionne pas ?

Vérifiez que l'amplificateur AV et le caisson sont branchés et allumés (position ON ou AUTO). Assurez-vous que la source est correctement sélectionnée. Vérifiez les connexions des satellites et du câble CINCH. Si le caisson est en mode AUTO, il se met en veille automatiquement ; allumez l'amplificateur pour le réactiver.

Comment nettoyer les enceintes Alcyone 2 ?

Utilisez un chiffon doux et sec ou légèrement humide. N'utilisez jamais de détergent, solvant, alcool ou produit abrasif. Pour la grille, aspirez délicatement à faible puissance pour ne pas endommager les haut-parleurs.

Puis-je utiliser les satellites avec un amplificateur 8 ohms ?

Oui, les satellites ont une impédance nominale de 8 ohms et minimale de 4,6 ohms. Ils sont compatibles avec la plupart des amplificateurs AV. Vérifiez que votre amplificateur supporte cette impédance.

Quelle est la consommation électrique en veille ?

Le caisson de graves Santorin 17 consomme seulement 0,02 W en mode veille (à la fois en 110-120V et 220-240V). Il est conseillé de débrancher l'appareil en cas d'absence prolongée.

Où trouver des pièces détachées ou une réparation ?

Contactez un revendeur agréé Cabasse via le site www.cabasse.com. N'essayez pas de réparer vous-même l'appareil ; confiez toute maintenance à un technicien qualifié utilisant des pièces certifiées.

MODE D'EMPLOI Alcyone2SatBlcX1 CABASSE

SPECIFICATIONS	SATELLITE	CAISSON DE GRAVES
Utilisation	Bibliothèque / au mur / sur pied	caisson de graves
Voie	1	1
Haut-parleurs	Large bande 8T15 membrane fibre de cellulose	graves 17S20 - 17 cm membrane fibre de cellulose
Filtre	-	160 Hz
Bande passante	160 - 18 000 Hz	39 - 300 Hz
Efficacité 1 W / 1 m	87 dB	actif
Impédance nominale	8 ohms	actif
Impédance minimale	4,6 ohms	actif
Puisance nominale	50 W	100 W
Puisance créée	350 W	300 W
Blindage magnétique	oui	non
Dimensions (h x l x p)	Ø 99 mm	30 x 30 x 30 cm
Poids	0,75 kg	10 kg
Finition	noir / blanc	noir / blanc

Étant donné l'évolution des techniques mises en œuvre pour une fiabilité accrue et une recherche constante de qualité optimale, Cabasse se réserve le droit d'apporter toutes modifications aux modèles présentés sur les fiches techniques ou les documents publicitaires.

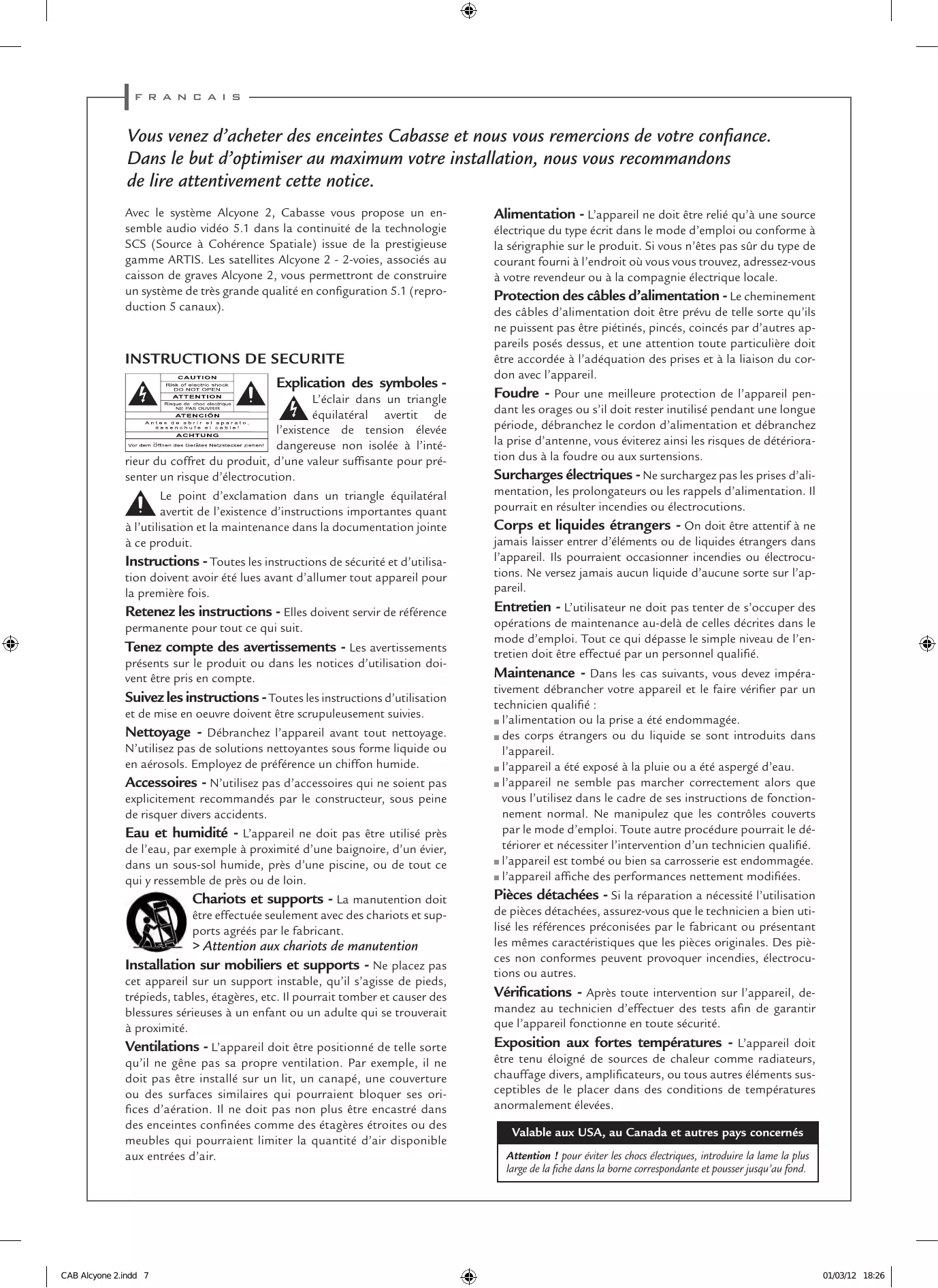

Avec le système Alcyone 2, Cabasse vous propose un ensemble audio vidéo 5.1 dans la continuité de la technologie SCS (Source à Cohérence Spatiale) issue de la prestigieuse gamme ARTIS. Les satellites Alcyone 2 - 2-voies, associés au caisson de graves Alcyone 2, vous permettront de construire un système de très grande qualité en configuration 5.1 (reproduction 5 canaux).

Explication des symboles -

L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérior du coffret du produit, d'une valeur suffisante pour présenter un risque d'électrocution.

intérieur du coffret du produit, d'une valeur suffisante pour présenter un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant

à l'utilisation et la maintenance dans la documentation jointe à ce produit.

Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir été lues avant d'allumer tout appareil pour la première fois.

Retenez les instructions - Elles doivent servir de référence permanente pour tout ce qui suit.

Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.

Suivez les instructions - Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.

Nettoyage - Débranche l'appareil avant tout nettoyage. N'utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide.

Accessoires - N'utilisez pas d'accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents.

Eau et humidité - L'appareil ne doit pas être utilisé près de l'eau, par exemple à proximité d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine, ou de tout ce qui y ressemble de près ou de loin.

Chariots et supports - La manutention doit être effectuée seulement avec des chariots et supports agréés par le fabricant.

Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.

Ventilation - L'appareil doit être positionné de telle sorte qu'il ne gène pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d'air disponible aux entrées d'air.

Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sénégraphie sur le produit. Si vous n'êtes pas sûr du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.

Protection des câbles d'alimentation - Le cheminement des câbles d'alimentation doit être prévu de telle sorte qu'ils ne puissent pas être piétinés, pincés, coincés par d'autres appareils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.

Foudre - Pour une meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilisé pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.

Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résulter incendies ou electrocutions.

Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer des éléments ou des liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou electrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.

Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.

Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié :

L'alimentation ou la prise a été endommagée. Des corps étrangers ou du liquide se sont introduits dans l'appareil. L'appareil a été exposé à la pluie ou a été aspergé d'eau. - L'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le déterminer et nécessiter l'intervention d'un technicien qualifié. L'appareil est tombé ou bien sa carrosserie est endommagée. L'appareil affiche des performances nettement modifiées.

Pièces détachées - Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.

Vérifications - Après toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.

Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.

Valable aux USA, au canada et autres pays concernés

Attention! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'au fond.

Deballage

Ouvrir largement le carton puis sortez un à un les différents éléments. Si l'un des éléments du carton vous semble endommagé, ne pas l'utiliser, le replacer dans le carton d'origine et contactez immédiatement votre revendeur.

Conservez votre emballage pour un événementiel transport ultérieur de votre système.

ATTENTION! Manipulez avec précaution les 10kg du caisson de graves pour ne pas vous blesser.

ATTENTION! Afin de réduire les risques d'incendie ou de choc électrique, ne pas exposer vos enceintes à la pluie ou à l'humidité.

ATTENTION! Afin d'éviter tous risques d'asphyxie, les emballages plastiques doivent être placés hors de portée des enfants.

Les composants de votre système ① :

5 satellites Alcyone 2 avec attaches murales, 5 supports pour utilisation sur étagère, vis de fixation pour supports. 1 caisson de graves actif Santorin 17, 1 cable CINCH, 5 cables haut-parleurs (3× 6m et 2× 12m), 1 cordon d'alimentation, 4 pointes de découplage à visser.

Le satellite Alcyone 2 peut être posé ②, fixé au mur ③ ou fixé sur un pied disponible en option ④.

Placement du systeme ⑤

• Les satellites Alcyone 2 étant tous identiques, ils peuvent être utilisés indifféremment sur n'importe quel canal. Tous les satellites sont blindés magnétiquement de façon à prévenir toute interférence avec l'image de votre téléviseur ; ils peuvent donc être placés à proximité de tout écran. Aucun élément (table, fauteuil...) ne doit générer la propagation directe entre les enceintes et l'auditeur.
• Les satellites avant gauche et avant droit doivent être dirigés vers la zone d'écoute et placés de chaque côté de l'image, une distance comprise entre 2 et 5 m doit séparer les 2 satellites. Le satellite central doit être placé le plus près possible de l'image : au-dessus, en-dessous ou directement posé sur votre écran. Placer le satellite à la verticale du centre de l'image pour une cohésion et une précision parfaites entre les dialogues et l'image.
• Les satellites arrière doivent être placés à hauteur d'oreille ou plus haut si possible et légèrement en retrait de la zone d'écoute. Le caisson de graves Santorin 17 doit être placé dans la zone d'écoute avant, les 4 pointes de découverte installées. Si le sol est fragile (plancher, marbre...), utiliser les coupelles livrées avec les pointes.

Pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d'emplacement du caisson de graves en fonction de l'acoustique de votre pièce. Afin de prévenir toute interférence avec l'image de votre téléviseur, placer le caisson de graves Santorin 17 à au moins 60 cm de votre téléviseur.

Branchement du systeme ⑥ + ②_bis

ATTENTION! Avant d'effectuer tout raccordement, éteindre votre amplificateur audio vidéo et votre caisson de graves et les débrancher du secteur.

ATTENTION! Il est indispensable, avant tout branchement, de respecter la mise en phase en reliant les bornes +/- rouges de l'amplificateur aux bornes +/- rouges des satellites. Procéder ensuite de la même façon pour les bornes -/ noires.

Relier l'entrée LINE INPUT à la sortie SUBWOOFER/LFE de l'amplificateur audio video à l'aide du câble CINCH.

Vérifiez tous les raccordements effectués sur les satellites, le caisson de graves et l'amplificateur audio video. Assurez-vous que chaque satellite est raccordé convenablement en fonction de sa position dans la pièce. Vérifiez que tous les conducteurs sont bien en phase (+/rouge dans +/rouge et -/noir dans -/noir). Un branchement incorrect peut entraîner une perte totale de signal. Une fois cette vérification faite, vous pouvez brancher votre amplificateur audio video et le caisson de graves sur le secteur.

ATTENTION! Afin de prévenir les risques de choc électrique, veillez à enficher complètement les prises du cordon d'alimentation reliant le caisson de graves au secteur.

Réglages du caisson de GRAVES santorin 17 :

Veiller à bien positionner le commutateur de secteur 110V/220V sur le voltage ajustat. Le commutateur marche/arrêt du caisson de graves Santorin 17 dispose de 2 positions :

■ AUTO : Marche automatique : le système se met automatiquement en fonctionnement ou en veille en fonction de la présence ou de l'absence de signal venant de l'amplificateur. Pour permettre en veille le système il suffit donc d'éteindre l'amplificateur audio vidéo. OFF: Arrêt.

Réglage du volume du santorin 17 ⑦ :

Le réglage de niveau s'effectue suivant les besoins. Le réglage moyen est obtenu avec le potentiomètre de volume LEVEL en position 14 heures. Pour un réglage optimum de ce niveau, nous vous conseillons de l'effectuer à partir d'une source stéréo (CD). À l'aide du TEST TONE de votre amplificateur audio video, ajuster le niveau du canal.

Réglage de voiture amplificateur AUDIO VIDEO ©

Le tableau ci-dessous vous indique les réglages à adopter dans le menu «SET-UP» de votre amplificateur audio-video :

Enceintes	Réglage amplificateur AV
AVANT GAUCHE/FRONT LEFT	SMALL
AVANT DROIT/FRONT RIGHT	SMALL
CENTRE/CENTER	SMALL
ARRIÈRE GAUCHE/SURROUND LEFT	SMALL
ARRIÈRE DROIT/SURROUND RIGHT	SMALL
SUBWOOFER/LFE	ON / 160 Hz

Après avoir sélectionné le mode «ON» pour le caisson de graves, il faut régler la fréquence de coupure haute du caisson sur 160Hz.

Marquage DEEE

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne).

Ce symbole, représentant une poubelle sur roues barrée d'une croix, apposé sur le produit, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte pour le traitement des

équipements électriques et électroniques en fin de vie. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipality, votre déchetterie ou le magasin où vous avez acheté le produit.

Specifications electriques du caisson de GRAVES santorin 17

Alimentation: 110-120V/220-240V~ 60/50Hz

Consommation : 200W

Consommation en mode veille :

Consommation en mode arrêt :

0,02W @ 220-240VAC --- 0,02W @ 110-120VAC

Température d'utilisation: +5°C to +35°C

Taux d'humidité en utilisation : 40% à 70%

Identification des problemes

Si vous avez un dysfonctionnement avec votre système, éteignez votre source audio vidéo et recherchez la solution dans le tableau à suivre. Si le problème persiste, prenez contact avec votre revendeur Cabasse ou notre service consommateur.

Problèmes	Solutions
Le système ne fonctionne pas	· Assurez-vous que l'amplificateur audio video et le caisson de graves sont bien raccordés au secteur et en position ON ou AUTO. · Assurez-vous que la source est bien selec-tionné sur l'amplificateur audio video (video, CD, DVD, tuner...). · Vérifiez les raccordements des satellites. · Assurez-vous que les connexions entrees sorties numériques entre lecteur CD/DVD et amplificateur audio video sont correctes et faites par cable coaxial ou optique.
Pas assez ou trop de graves	· ApprochEZ le caisson de graves du mur ou d'un angle de la pièce pour augmenter le niveau de l'extreme grave. · Éloignez le caisson de graves du mur ou d'un angle de la pièce pour diminuer le niveau de l'extreme grave · Ajuster le potentiomètre VOLUME du caisson de graves. · Ajuster le contrôle LFE de votre amplifica-teur audio video.
Pas de son surround	· Vérifiez que les réglages de votre amplifi-cateur audio video sont corrects.

Nettoyage des enceintes

Le système Alcyone 2 peut être nettoyé à l'aide d'un linge doux, ne pas utiliser de détergent ni de liquide pouvant couler à l'intérieur des enceintes.

N'utiliser aucun solvant, produit chimique ou solution de nettoyage contenant de l'alcool, de l'ammoniaque ou un abrasif. Le tissu de protection des satellites ou du caisson Alcyone peut être nettoyé à l'aide d'un aspirateur si nécessaire; attention les haut-parleurs du satellite Alcyone étant très proches de la grille de protection, une aspiration à trop forte puissance pourrait endommager votre satellite Alcyone.

Service après VENTE

Cabasse dispose d'un réseau de revendeurs agrés qui est à votre disposition pour assurer le service après-vente de votre matériel.

Pour connaître la liste des revendeurs agrés Cabasse, contactez-nous ou consultez notre site Internet www.cabasse.com.
