HA-501 S - Amplificateur audio TEAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio pour casque
Dimensions (L × H × P)	290 × 81,2 × 244 mm
Poids	4,1 kg
Alimentation	CA 220 - 240 V, 50 Hz
Consommation électrique	22 W
Impédance casque compatible	16 Ω à 600 Ω
Puissance de sortie casque (max)	1400 mW + 1400 mW (sous 32 Ω) 135 mW + 135 mW (sous 600 Ω)
Distorsion harmonique totale	≤ 0,01 % (20 Hz - 20 kHz, sous 32 Ω)
Rapport signal/bruit	110 dB (pondération A)
Réponse en fréquence	10 Hz - 100 kHz ±3 dB
Entrées audio	1 paire XLR (broche 2 chaude), 2 paires RCA (LINE 1, LINE 2), 1 entrée AUX (mini-jack 3,5 mm stéréo)
Sorties audio	1 sortie casque (jack 6,35 mm stéréo), 1 paire RCA ligne (LINE OUT)
Fonctions principales	Sélecteur d'entrée, réglage du facteur d'amortissement (DAMPING FACTOR), coupure automatique du son (AUTO MUTE), économie d'énergie automatique
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Pour les salissures tenaces, utiliser un chiffon légèrement humide avec un détergent neutre dilué. Ne jamais vaporiser de liquide directement. Ne pas utiliser de diluant ni d'alcool.
Sécurité	Ne pas exposer aux gouttes ou éclaboussures. Ne pas placer d'objets remplis de liquide sur l'appareil. Ne pas ouvrir le boîtier. Utiliser uniquement le cordon d'alimentation fourni. Débrancher en cas de non-utilisation prolongée.
Accessoires fournis	Cordon d'alimentation (×1), Mode d'emploi (×1), Carte de garantie (×1)
Température de fonctionnement	+5 °C à +35 °C
Humidité de fonctionnement	5 % à 85 % (sans condensation)

FOIRE AUX QUESTIONS - HA-501 S TEAC

Comment brancher un casque sur le HA-501 S ?

Branchez votre casque (fiche jack 6,35 mm stéréo) dans la prise PHONES située sur le panneau avant. Assurez-vous que le volume est au minimum avant de brancher, puis montez progressivement le volume à l'aide du bouton VOLUME.

Que fait le bouton DAMPING FACTOR ?

Le bouton DAMPING FACTOR ajuste le facteur d'amortissement pour adapter le son à votre casque. Une valeur élevée donne un son plus nerveux et percutant, une valeur basse un son plus calme et doux. Réglez-le selon vos préférences.

Comment utiliser la fonction d'économie d'énergie automatique ?

Mettez l'interrupteur AUTO POWER SAVE sur ON. En l'absence de signal audio pendant 30 à 45 minutes, l'appareil se mettra automatiquement en veille. Pour le réactiver, basculez l'interrupteur POWER sur OFF puis de nouveau sur ON.

Que signifie le voyant AUTO MUTE ?

Le voyant AUTO MUTE s'allume lorsque la fonction de coupure automatique du son est activée, par exemple lorsqu'on insère ou retire un casque. Pour désactiver cette coupure, ramenez le bouton VOLUME à sa valeur minimale (-∞ dB).

Quels types de câbles d'entrée puis-je utiliser ?

L'appareil dispose d'entrées XLR (symétrique, broche 2 chaude), RCA (LIGNE 1 et LIGNE 2) et une entrée AUX (mini-jack 3,5 mm stéréo). Utilisez des câbles appropriés en fonction de votre source.

Comment nettoyer l'amplificateur ?

Essuyez la surface avec un chiffon doux et sec. Pour les taches tenaces, humidifiez légèrement un chiffon avec un détergent neutre dilué, essorez-le bien, puis nettoyez. Ne vaporisez jamais de liquide directement et n'utilisez pas de diluant ni d'alcool.

Quelle est l'impédance de casque recommandée ?

Le HA-501 S est compatible avec les casques d'impédance comprise entre 16 Ω et 600 Ω. Pour des performances optimales, choisissez un casque dans cette plage.

Que faire si aucun son ne sort du casque ?

Vérifiez d'abord que le voyant AUTO MUTE n'est pas allumé ; si oui, ramenez le volume au minimum. Assurez-vous que la source d'entrée correcte est sélectionnée avec le bouton INPUT SELECTOR et que le volume est suffisamment élevé. Vérifiez également les connexions des câbles.

Puis-je utiliser l'amplificateur avec des enceintes ?

Non, le HA-501 S est un amplificateur pour casque uniquement. Il ne possède pas de sortie pour enceintes. Vous pouvez cependant utiliser la sortie LINE OUT pour envoyer le signal à un amplificateur externe ou à des enceintes actives.

Que faire en cas de ronflement (bruit de fond) ?

Éloignez les câbles de liaison des cordons d'alimentation, des lampes fluorescentes ou d'autres sources de parasites. Assurez-vous que toutes les connexions sont bien enfoncées et utilisez des câbles de qualité.

MODE D'EMPLOI HA-501 S TEAC

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Les produits de Classe I sont équipés d'un cordon d'alimentation ayant une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.
• Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRECAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par des modèles identiques ou équivalents.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que l'équipement électrique et électronique doit être collecté et traité séparément des déchets ménagers. (e) Des systèmes de retrait et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des derniers équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des batteries et/ou accumulateurs

(a) Les batteries et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des batteries et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des batteries et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les batteries et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une batterie ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retard et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des batteries et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Sommaire

Nous vous remercions d'avoir choisi TEAC. Lisez ce mode d'emploi avec attention pour tirer les valeurs performances de cette unité.

Éléments fournis 15 Avant l'utilisation. 16 Entretien. 16 Nomenclature et fonctions des parties 17 Branchement de l'équipement 18 Branchement d'un casque 20 Fonctionnement de base 21 Coupure automatique du son 22 Guide de dépannage 22 Caractéristiques techniques 23

Éléments fournis

Vérifiez que l'emballage contient bien tous les éléments représentés ci-dessous.

Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l’un de ces éléments manque ou a été endommagé durant le transport.

Mode d'emploi (ce document)

• Conservez ce mode d'emploi dans un endroit sûr pour référence ultérieure.

Précautions de placement

• Ne posez rien sur l'unité.
• Évitez d'exposer l'unité directement au soleil et de la placer près d'une quelconque source de chaleur telle qu'un radiateur, une bouche de chauffage, une cheminée ou un amplificateur. Évitez aussi les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.
• Placez l'unité sur une surface stable près du système audio que vous allez utiliser avec elle.
• Ne déplacez pas l'unité pendant l'utilisation.
• La tension d'alimentation de l'unité doit correspondre à la tension imprimée sur son panneau arrière. Si vous avez des doutes à ce sujet, consultez un électricien.
• Il est possible que l'unité chauffe durant l'utilisation, laissez donc toujours un espace suffisant autour d'elle pour sa ventilation. Quand vous posez cette unité, positionnez-la pour qu'elle soit au moins à 3 cm des murs et autres appareils afin de permettre une bonne dissipation thermique. Si vous l'installez dans un rack, laissez au moins 5 cm de libre au-dessus de l'unité et 10 cm derrière elle.
• N'ouvrez pas le boîtier de l'unité car cela peut endommager le circuit ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur ou le service après-vente TEAC.
• Quand vous débranchez le cordon d'alimentation de la prise secteur, tirez toujours sur la prise, jamais sur le cordon.
• En fonction des ondes électromagnétiques de télédiffusion, des parasites peuvent apparaître sur les écrans de télévision quand cette unité est sous tension. Ce n'est pas un mauvais fonctionnement de cette unité ou du téléviseur. Si cela se produit, éteignez cette unité.

Précautions d'emploi

L'écoute prolongée à fort volume peut entraîner des dommages auditifs. Pour protéger votre audition, veillez à ne pas régler le volume trop haut quand vous écoutez longtemps au casque.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon sec et doux. Si la surface de l'unité est très sale, humidifiez légèrement un chiffon doux avec un détergent neutre dilué et essorez-le bien pour éliminer tout liquide excessif avant de vous en servir pour nettoyer l'unité.

• Ne vaporisez jamais du liquide directement sur l'unité.
• N'utilisez pas de diluant ni d'alcool car ils peuvent endommager la surface de l'unité.
• Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

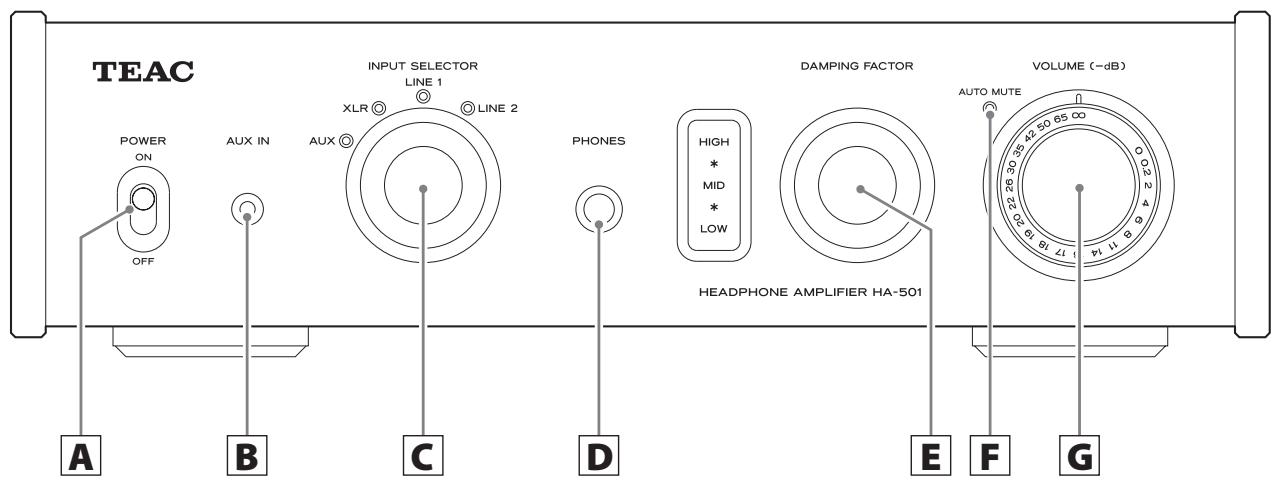

Sert à mettre sous et hors tension.

B Prise d'entrée audio analogique auxiliaire (AUX IN)

C'est une prise d'entrée audio analogue deux canaux.

Utilisez une fiche mini-jack 3,5 mm stéréo pour y brancher par exemple la sortie audio d'un lecteur de musique portable.

Utilisez des câbles du commerce pour faire les connexions.

Sert à sélectionner la source d'entrée. Le voyant de la source d'entrée sélectionnée s'allume.

Branchez ici un casque à fiche jack 6,35 mm stéréo standard (voir page 20).

Bouton damping FACTOR

Ce réglage change la qualité audio en fonction du casque que vous utilisez, de la musique que vous écoutez et d'autres facteurs. Réglez-le à votre goût (voir page 20).

• Faites attention car changer le facteur d'amortissement (Damping Factor) peut entraîner un fort accroissement du volume.

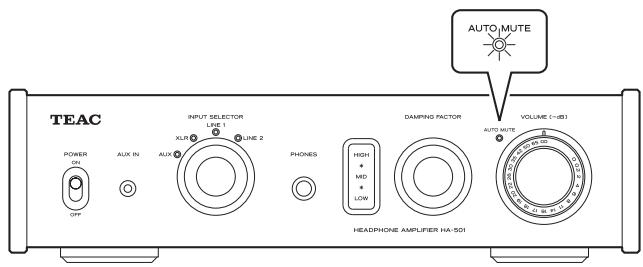

S'allume quand la coupure automatique du son est activée (voir page 22).

• Même quand la coupure automatique du son est activée, l'audio reste produit par les sorties LINE OUT.

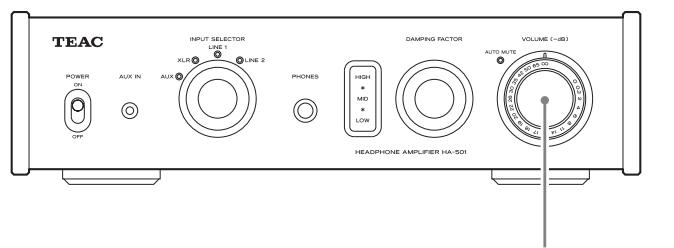

Sert à régler le volume. Tournez-le vers la droite pour monter le volume et vers la gauche pour le baisser.

• Ramener le volume au minimum (-, dB) met fin à la coupure automatique du son (voir page 22).

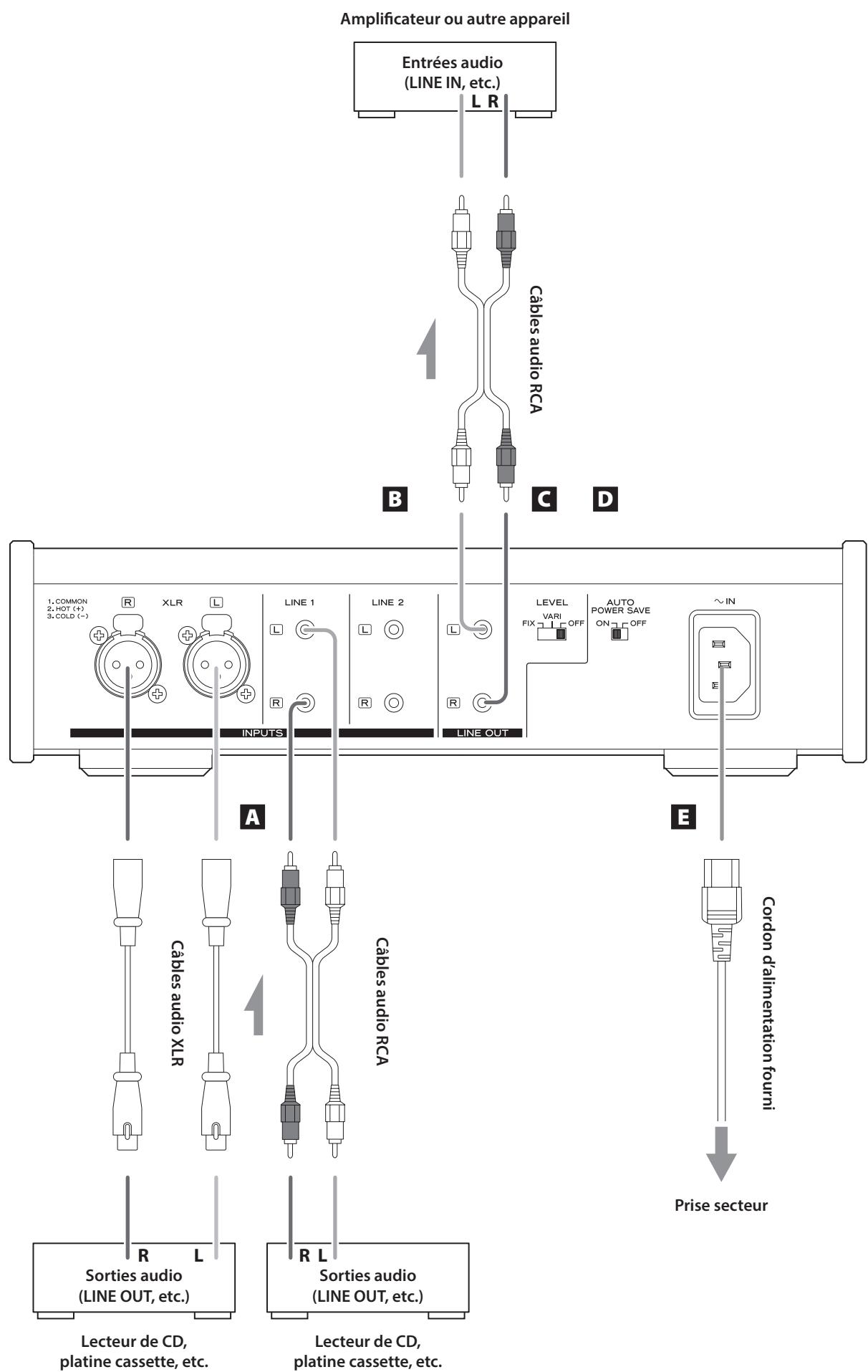

Ce sont les paires d'entrées audio analogiques pour deux canaux. Branchez-y des platines cassette, lecteurs de CD et autres appareils produvant de l'audio. Reliez les connecteurs L de cette unité aux connecteurs L des appareils de sortie audio. Reliez les connecteurs R de cette unité aux connecteurs R des appareils de sortie audio.

• Les connecteurs XLR de cette unité ont le « point chaud » sur la broche 2.

Utilisez des câbles du commerce pour faire les connexions.

XLR : câble XLR symétrique

LINE 1: câble audio RCA

LINE 2 : câble audio RCA

Règle le niveau de la sortie audio par les connecteurs de sortie audio analogique (LINE OUT).

FIX: donne le même niveau en sortie qu'en entrée.

VARI: niveau de sortie dépendant du réglage du bouton VOLUME.

OFF: pas de sortie.

C'est la paire de sorties audio analogiques pour deux canaux. Reliez à un amplificateur ou à un autre appareil à entrées audio.

Utilisez des câbles du commerce pour faire les connexions.

Sert à mettre en ou hors service la fonction d'économie automatique d'énergie. Sur ON, sans entrée audio durant 30 à 45 minutes, l'alimentation se coupe automatiquement (dans ce cas, l'interrupteur d'alimentation POWER reste en position ON).

• Pour désactiver la fonction d'économie automatique d'énergie, basculez l'interrupteur d'alimentation POWER sur OFF puis de nouveau sur ON pour rétablir l'alimentation.

Prise d'entrée secteur ( IN)

Branchez ici le cordon d'alimentation fourni. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur. Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

N'utilisez que le cordon d'alimentation fourni. L'emploi d'un autre cordon peut entraîner un incendie ou un choc électrique.

Ne mettez sous tension qu'une fois toutes les connexions effectuées.

• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous faites les branchements.
• Ne regroupez pas les câbles de connexion avec des cordons d'alimentation. Cela pourrait entraîner des bruits.
• Branchez à fond toutes les fiches.

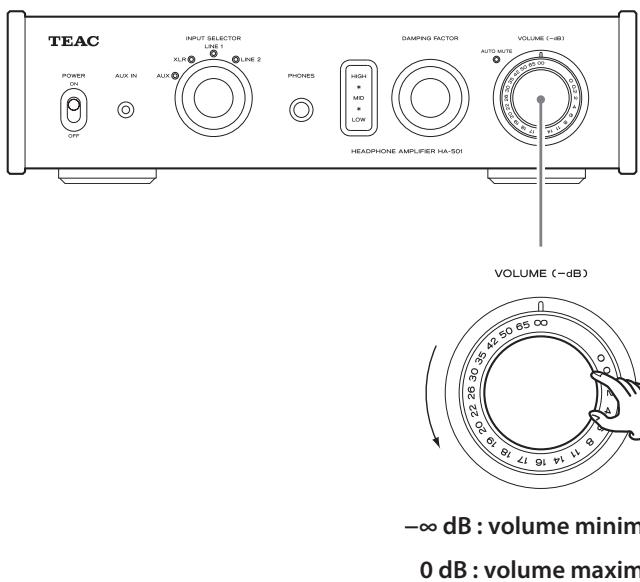

1 Abaissez le bouton VOLUME jusqu'à sa valeur minimale (-∞ dB).

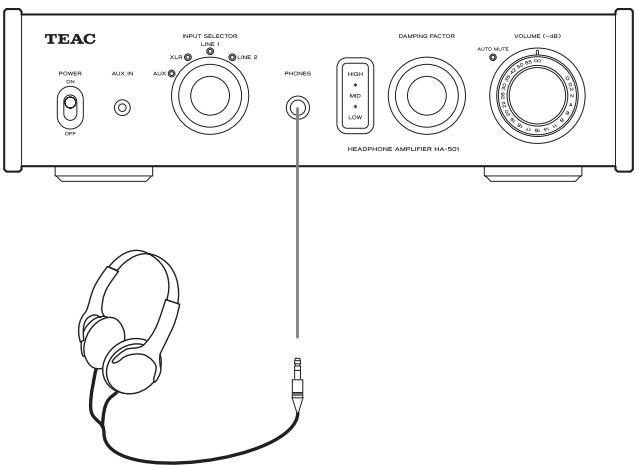

2 Mettez sous tension. 3 Insérez la fiche du casque (jack 6,35 mm stéréo standard) dans la prise PHONES. 4 Montez progressivement le bouton VOLUME. Ne le branchez/débranchez pas et n'allumez/n'éteignez pas l'unité quand vous le portez. De forts bruits soudains pourraient être produits, risquant d'endommager votre audition.

Réduisez toujours le volume au minimum (- , dB) avant de mettre le casque.

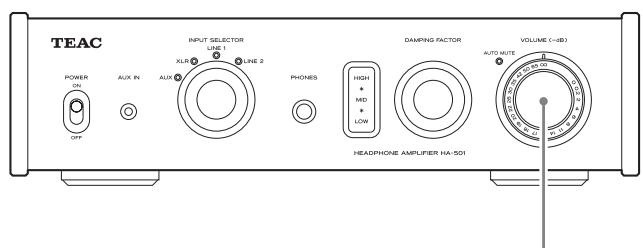

Emploi du bouton damping FACTOR

L'impédance est différente d'un modèle de casque à l'autre.

Pour vous permettre de bénéficier d'une qualité audio optimale avec divers casques, cette unité possède un bouton de facteur d'amortissement (DAMPING FACTOR).

Réglez-le à votre goût en fonction du casque et de la musique.

• Sur une valeur élevée, le son sera plus nerveux et plus percutant. Sur une valeur BASSE, le son sera plus calme et plus doux.
• Avec cette unité, utilisez un casque ayant une impédance comprise entre 16 Ω et 600 Ω.

1 Abaissez le bouton VOLUME jusqu'à sa valeur minimale (-∞ dB).

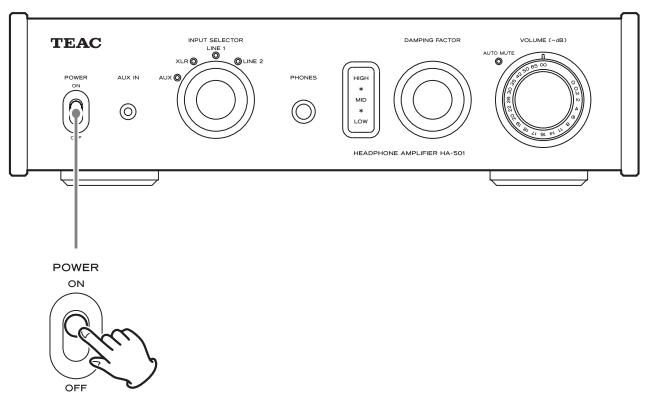

2 Basculez l'interrupteur d'alimentation POWER en position ON.

• Après avoir basculé l'interrupteur d'alimentation POWER sur ON, la sortie restera coupée environ dix secondes, le temps que les circuits se stabilisent. Mettez fin à la coupure automatique après environ dix secondes.
• Si vous ramenez le bouton VOLUME à son niveau minimal (- dB) avant de basculer l'interrupteur d'alimentation POWER sur ON, la coupure automatique cessera après environ dix secondes et le voyant AUTO MUTE s'éteindra.

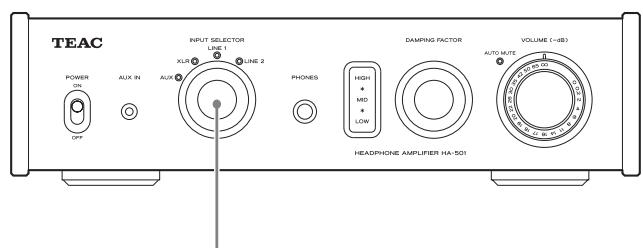

3 Utilisez le bouton INPUT SELECTEUR pourCHOISIR LA SOURCE D'ENTREE.

Le voyant de la source d'entrée sélectionnée s'allume.

Faites fonctionner l'appareil source.

Référez-vous au mode d'emploi de cet appareil.

Réglez le volume.

VOLUME (-dB) - dB : volume minimal 0 dB : volume maximal

Utilisez le bouton VOLUME pour régler un niveau de volume optimal.

Pour protégere votre audition et votre casque de tout dommage causé par un volume excessif, cette unité a une fonction de coupure automatique du son. Les actions suivantes amènent l'unité à automatiquement couper le son quel que soit le réglage du bouton VOLUME. Le voyant AUTO MUTE s'allume quand cette fonction est activée.

• Quand une fiche de casque est insérée ou extraite de la prise PHONES

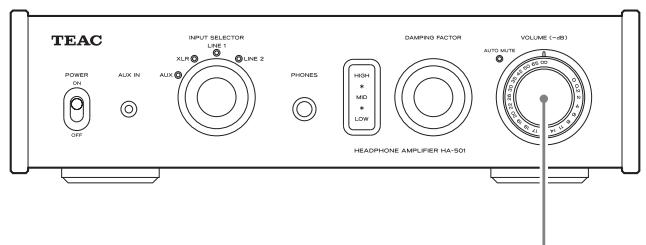

Fin de la coupure automatique du son

Ramenez le bouton VOLUME sur sa valeur minimale (- dB) pour permettre fin à la coupure automatique du son. Le voyant AUTO MUTE s’éteindra.

- dB : volume minimal 0 dB : volume maximal

Guide de dépannage

Si vous avez des problèmes avec cette unité, veuillez vérifier les points suivants avant de demander une intervention. Si elle ne fonctionne toujours pas correctement, contactez le revendeur qui vous a vendu l'unité ou le service clientèle TEAC (coordonnées au dos).

L'unité ne s'allume pas.

Vérifiez que le cordon d'alimentation est complètement enfoncé dans la prise secteur. Si la prise a un commutateur, vérifiez que celui-ci est en position ON. Branchez un autre appareil électrique à la prise pour vérifier qu'elle fournit bien du courant. Si la fonction d'économie automatique d'énergie a coupé l'alimentation, basculez l'interrupteur d'alimentation POWER sur OFF puis de nouveau sur ON pour la rétablir (page 19).

Aucun son n'est produit.

Si le voyant AUTO MUTE est allumé, ramenez le bouton VOLUME à sa valeur minimale (-∞ dB), puis montez progressivement le niveau de volume. Réglez le bouton VOLUME. Avec INPUT SELECTOR, sélectionnez l'entrée à laquelle est branchée la source que vous désirez entendre. Re-vérifiez les branchements aux autres équipements.

Il y a un bruit de ronflement.

Si un câble de liaison est proche d'un cordon d'alimentation, d'un éclairage fluorescent ou d'une cause de parasites similaire, écartez-les autant que possible l'un de l'autre.

Il n'y a pas de son d'un côté du casque.

Vérifiez que la fiche du casque est enfoncée à fond.

Entrées

Connecteurs XLR 1 paire (broche 2 : point chaud) Impédance d'entrée 20 kΩ Sensibilité d'entrée 2 Vrms

Prises RCA 2 paires (LINE 1, LINE 2) Impédance d'entrée 10 kΩ Sensibilité d'entrée 1 Vrms

AUX Mini-jack 3,5 mm stéréo Impédance d'entrée 13 kΩ Sensibilité d'entrée 0,5 Vrms

Sorties

Casque Jack 6,35 mm stéreo standard Plage de réglage d'impédance……… 16 - 600 Ω Sortie maximale efficace……… 1400 mW + 1400 mW (sous impédance de 32 Ω) 135 mW + 135 mW (sous impédance de 600 Ω)

Sortie nominale 600 mW + 600 mW (sous impédance de 32 Ω) 34 mW + 34 mW (sous impédance de 600 Ω)

Distorsion harmonique totale………0,01% ou moins (20 Hz - 20 kHz, sous impédance de 32 Ω)

Rapport signal/bruit 110 dB (pondération A, entrée RCA 2 Vrms, 1 kHz) Réponse en fréquence 10 Hz - 100 kHz ±3 dB

Prises RCA 1 paire de niveau ligne Impédance de sortie 100Ω Niveau standard de tension de sortie 316 mV

Générales

Alimentation électrique… CA 220 - 240 V, 50 Hz

Consommation électrique 22W

Dimensions (L× H× P) (hors tout) 290~mm× 81,2~mm× 244~mm

Poids 4,1 kg

Température de fonctionnement : +5°C à +35°C

Hygrométrie de fonctionnement 5% - 85% (sans condensation)

Température de stockage -20°C à +55°C

Accessoires fournis

Cordon d'alimentation × 1 Mode d'emploi (ce document) × 1 Carte de garantie × 1

• Caractéristiques techniques et aspect sont sujets à changements sans préavis.
• Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.
