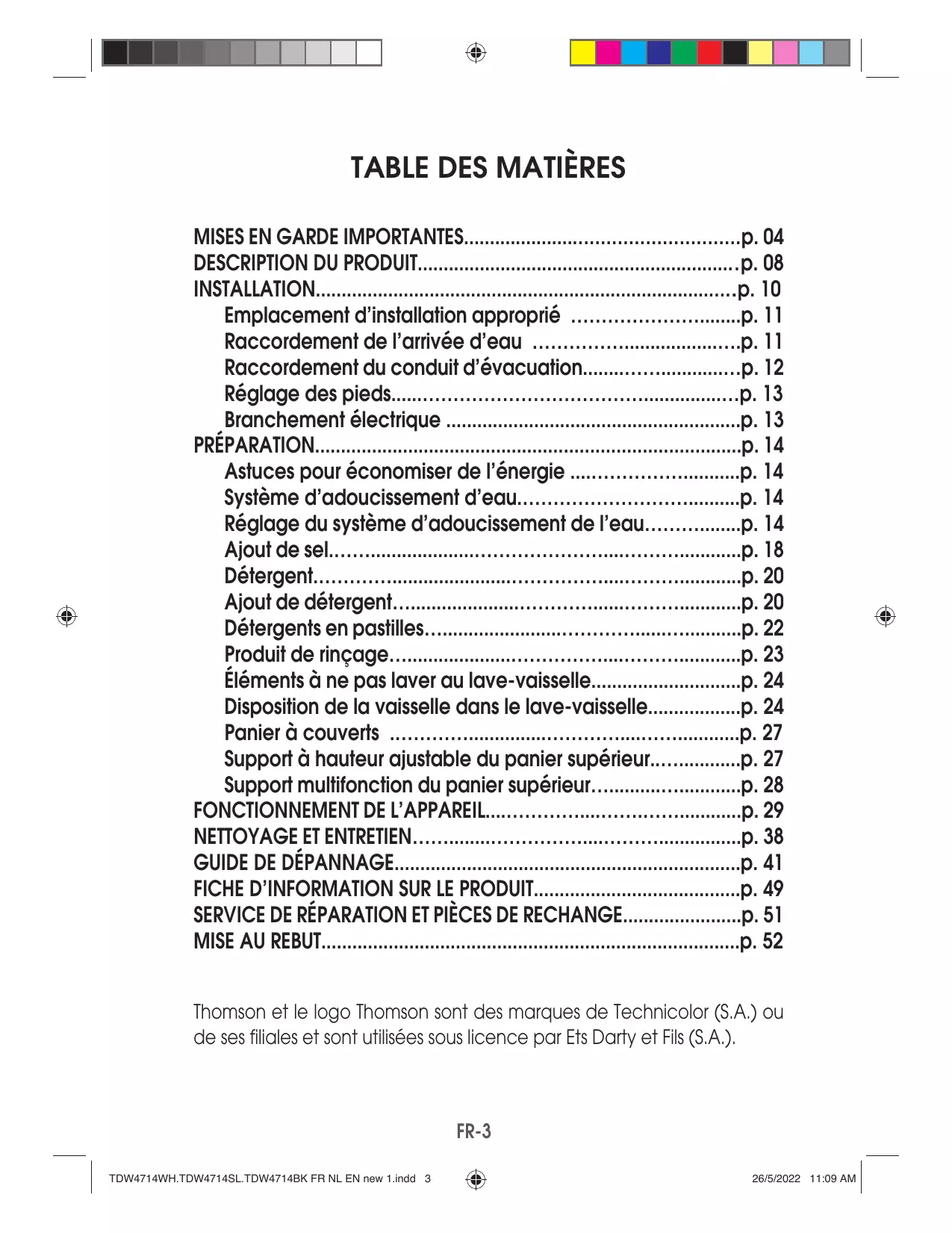

MODE D'EMPLOI TDW4714 BARRYTHOMSON

Emplacement d'installation approprié p. 11

Raccordement de l'arrivée d'eau. p. 11

Raccordement du conduit d'évacuation. p. 12

Réglage des pieds. p. 13

Branchement électrique. p.13

PREPARATION. p. 14

Astuces pour économiser de l'énergie. p. 14

Système d'adoucissement d'eau. p. 14

Réglage du système d'adoucissement de l'eau............ p. 14

Ajout de sel. p. 18

Détail. p. 20

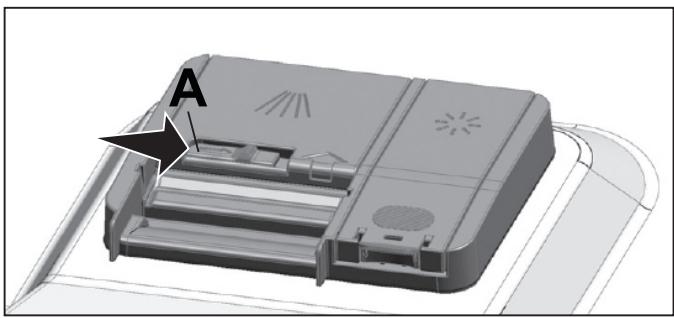

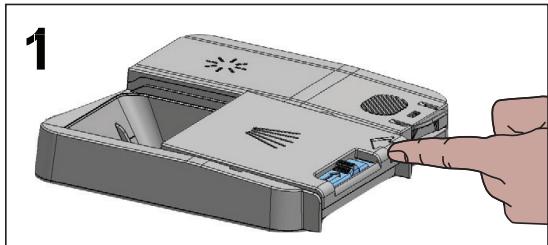

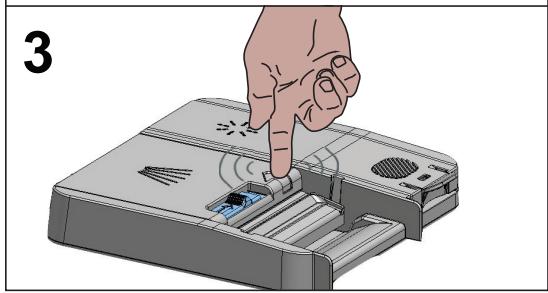

Ajout de détergent. p. 20

Détérgeants en pastilles.. p. 22

Produit de rechange. p. 23

Eléments à ne pas laver au lave-vaisselle. p. 24

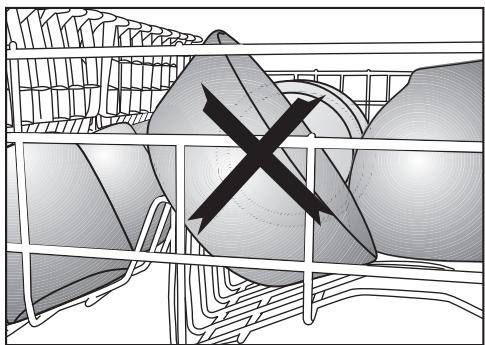

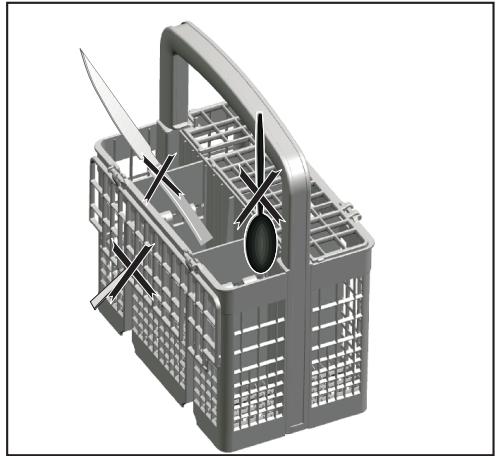

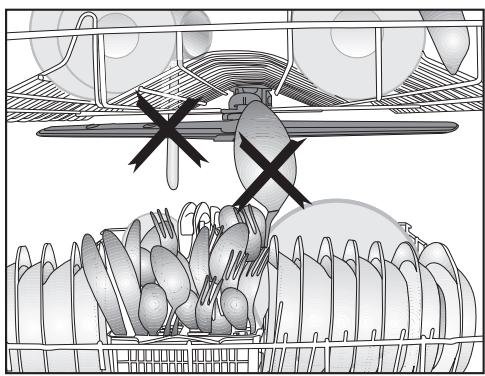

Disposition de la vaisselle dans le lave-vaisselle. p. 24

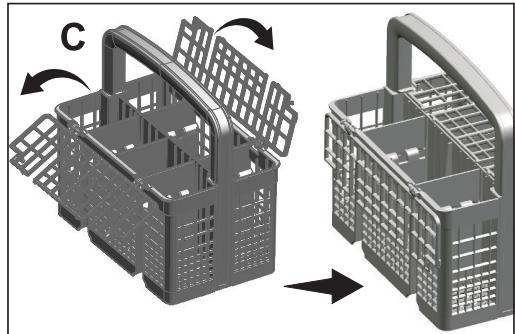

Panier à couverts p. 27

Support à hauteur ajustable du panier supérieur............ p. 27

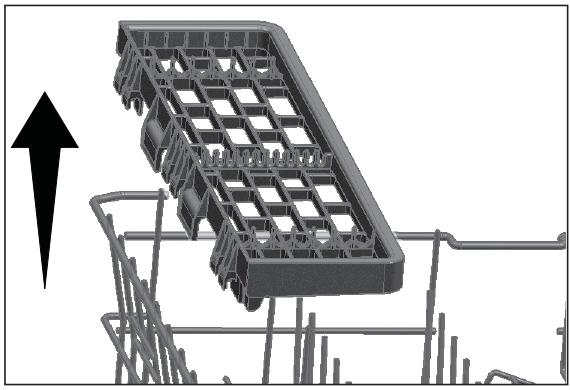

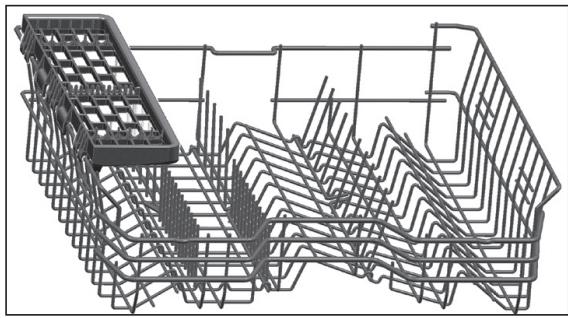

Support multifonction du panier supérieur.. p. 28

FONCTIONNEMENT DE L'APPAREIL. p. 29

NETTOYAGE ET ENTRETIEN. p. 38

GUIDE DE DÉPANNAGE. p. 41

FICHE D'INFORMATION SUR LE PRODUIT. p. 49

SERVICE DE RÉPARATION ET PIEÇES DE RECHANGE. p. 51

Thomson et le logo Thomson sont des marques de Technicolor (S. A.) ou de ses filiales et sont utilisées sous licence par Ets Darty et Fils (S. A.).

Avertissements

• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
• les coins cuisines réservés au personnel des magasins, bureaux et autres environnementes professionnels;
• les fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• les environnements de type, chambre d'hôtes.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, référez-vous à la section "NETTOYAGE ET ENTRETIEN" aux pages 38-40.
• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
• Les ensembles de raccordement neufs fournis avec

L'appareil doit être utilisé; il convient de ne pas réutiliser les ensembles de raccordement usagés.

• Le nombre maximal de couverts à laver par ce lave-vaisselle est de 14 couverts.
• Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
• En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, réferez-vous à la section "Disposition de la vaisselle dans le lave-vaisselle" en pages 24-26.
• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
• La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.
• La pression minimale admissible pour l'arrivée d'eau est de 0,03 MPa.
• La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.

Précautions de sécurité

• L'installation et les réparations doivent être effectuées par du personnel qualifié.
• Cet article est conçu pour une utilisation domestique seulement.
• Pour éviter tout risque de choc électrique, n'immergez pas l'appareil, le câble ou la prise d'alimentation dans de l'eau ou dans tout autre liquide.
• Éteignez et débranchez l'appareil avant le nettoyage et l'entretien.
• Ne vous asseyez pas et ne vous tenez pas sur la porte ou sur la grille du lave-vaisselle.
• Ne faites pas fonctionner votre lave-vaisselle si tous les panneaux de l'appareil ne sont pas correctement en place.

place.

Lorsque vous faites fonctionner le lave-vaisselle, ouvrez soigneusement la porte, car de l'eau peut être éjectée. - Ne placez pas d'objet lourd sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant. - Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte. - Ne lavez pas d'articles en plastique à moins qu'ils ne portent la mention « peut être lavé au lave-vaisselle » ou l'équivalent. Utilisez uniquement les détergents et les agents de rincage recommandés pour un lave-vaisselle automatique. - N'utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage des mains pour le lave-vaisselle. - La porte ne doit pas être laissée ouverte, car cela pourrait augmenter le risque de trubler. - Ne modifiez pas les boutons de contrôle.

Instructions de mise à la terre :

• Cet appareil doit être raccordé à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance du courant électrique. Cet appareil est équipé d'une fiche de mise à la terre.
• La fiche doit être branchée dans une prise de courant appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux.
• Un mauvais branchement de l'équipement de mise à la terre conducteur peut entraîner le risque d'une décharge électrique.
• Vérifiez auprès d'un électricien qualifié ou un représentant au service de la clientèle si vous n'êtes

Pas sûr(e) que l'appareil est correctement raccordé à la terre.

• Ne modifiez pas la fiche fournie avec l'appareil. Si la fiche ne correspond pas à la prise, faites installer une prise appropriée par un électricien qualifié.

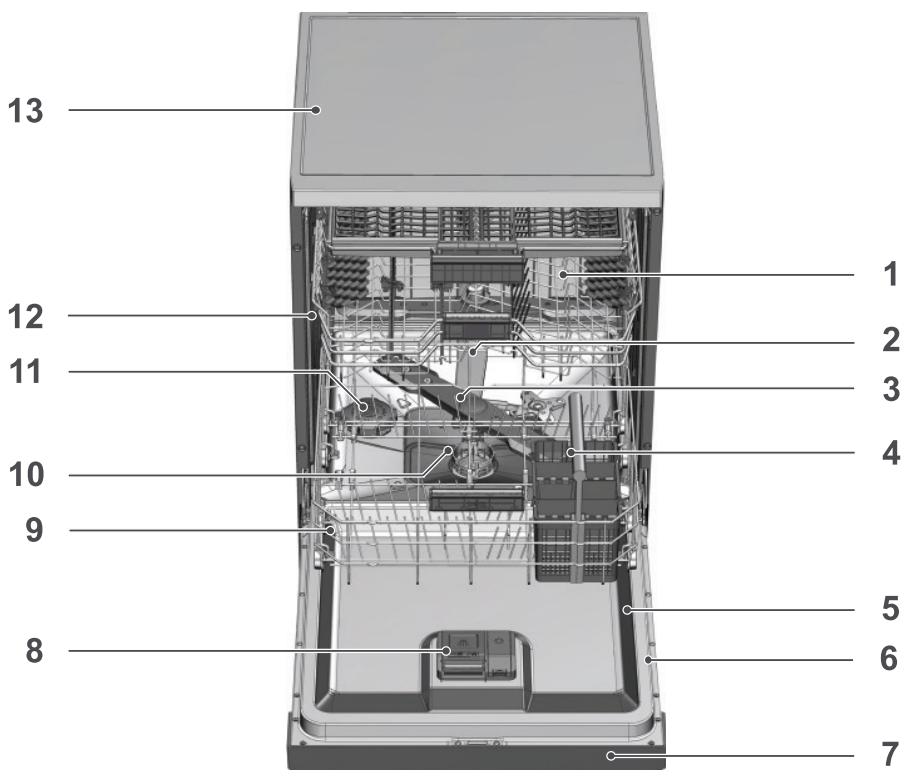

Description du produit

1. Panier supérieur

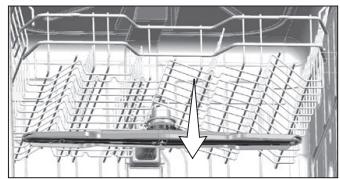

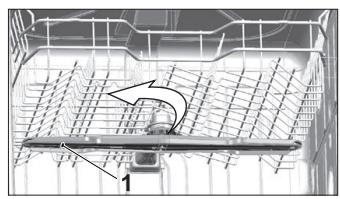

2. Bras de lavage supérieur
3. Bras de lavage inférieur
4. Panier à couverts
5. Porte
6. Étiquette signalétique
7. Bandeau de contrôle
8. Distributeur de détergent
9. Panier inférieur
10. Filtres
11. Couvercle du réservoir de sel
12. Rail du panier supérieur
13. Le dessus

Bandeau de contrôle

Bouton de sélection Marche/Arrêt/Programme

3sec.

Touche de fonction Demi-charge / Touche de fonction Tablette Tout en 1 3 secondes

3sec.

Touche de fonction de temporisation / Touche de porte automatique ouverte

Cancel 3sec.

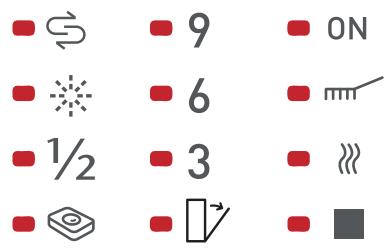

Indicateur d'ajretissement de faible teneur en sel	9	ON Lumière de commande Marche/ Arrêt
Indicateur du produit de rinceage	6	Indicateurs de surveillance du programme	mm Indicateur de lavage
1/2 Indicateur de Demi-charge	3		Indicateur de séchage
Indicateur de Tablette Tout en 1	4	Indicateur de fin de programme

FR-9

Installation

Les procédures d'installation doivent toujours être effectuées par le fabricant, un agent de service autorisé ou une personne qualifiée spécifiée par l'importateur. Pour rendre votre machine prête à l'emploi, veuillez vérifier que le système d'électricité, de drainage et d'approvisionnement en eau soient adaptés avant de faire appel à un service agréé. Si ce n'est pas le cas, contactez un technicien et un plombier qualifiés pour que les dispositions nécessaires soient prises.

La préparation de l'emplacement ainsi que des installations liées à l'électricité, au robinet d'eau et aux eaux usées sur le site de l'installation relève de la responsabilité du client. L'installation et les branchements électriques de l'appareil doivent être effectués par l'agent de service agréé. Le fabricant ne sera pas tenu pour responsable des dégâts consécutifs à des processus effectués par des personnes non autorisées. Avant l'installation, vérifiez si le produit présente des defaults. Si le produit est endommagé, ne le faites pas installer. Les produits endommagés présentent des risques pour votre sécurité. Vérifiez que les tuyaux d'arrivée d'eau et de vidange ne sont pas pliés, pincés, ou écrasés lorsque vous remettez le produit en place après les procédures d'installation ou de nettoyage. L'avant de l'appareil ne peut pas être enlevée sur les modèles sur pied ou sous les plans de travail.

En plaçant l'appareil, faites attention à ne pas endommager le plancher, les murs, la tuyauterie, etc. Évitez de déplacer l'appareil en le tenant par la porte ou par le panneau.

Emplacement d'installation approprié

Dans la zone où le produit est installé, il ne doit pas y avoir de porte verrouillable, coulissante ou à charnières qui limiterait l'ouverture complète de la porte du produit. Assurez-vous de choisir un emplacement qui vous permettra de charger et de décharger la vaisselle d'une manière rapide et confortable.

• Placez le produit sur un sol solide et plat, présentant une capacité de portage suffisante. L'appareil doit être installé sur une surface plate pour que la porte soit fermée correctement et en toute sécurité.
• Évitez d'installer le produit dans des endroits où la température est susceptible de descendre en dessous de 0°C.
• Installez le produit sur un sol dur. Ne placez pas le produit sur une moquette ou sur des surfaces similaires.

N'installez pas le produit sur le câble d'alimentation.

Assurez-vous de choisir un emplacement qui vous permettra de charger et décharger la vaisselle d'une manière rapide et confortable. - Installez le produit à un emplacement proche du robinet et tuyau de vidange. Choisissez l'emplacement en prenant en compte le fait qu'il ne pourrait pas être changé une fois les branchements effectués.

Raccordement de l'arrivée d'eau

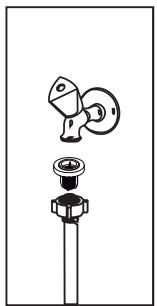

Nous recommandons d'installer un filtre au niveau de l'arrivée d'eau afin d'éviter que la saleté (sable, argile, rouille) du réseau ou de l'installation d'eau de votre maison n'endommage la machine ou la vaisselle.

Température de l'eau autorisée : jusqu'à 25 °c

Il est déconseilé de raccorder le lave-vaisselle à des appareils de chauffage de l'eau ouverts ou à des chauffe-eaux à flux continu.

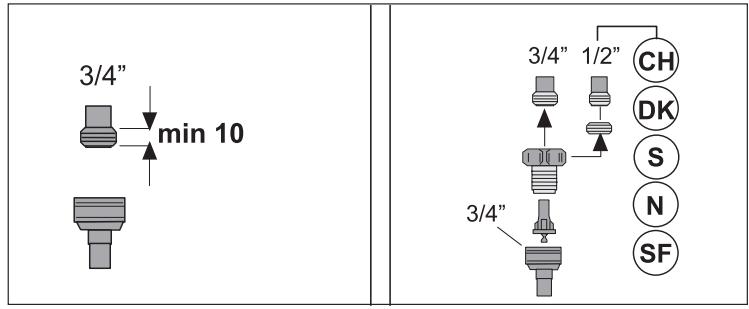

Remarque

N'utilisez pas un tuyau d'arrivée d'eau ancien ou d'usage avec votre produit neuf. Utilisez le nouveau tuyau d'arrivée d'eau fourni avec le produit. N'ajoutez pas d'extension au niveau des tuyaux.

REMARQUE Branchez le tuyau d'arrivée d'eau directement au robinet d'eau. La pression provenant du robinet doit être de 0,3 bars au minimum et de 10 bars au maximum. Si la pression de l'eau est supérieure à 10 bars, une soupape de suppression doit être fixée au milieu.

REMARQUE Les tuyaux d'alimentation en eau et de vidange doivent être solidement fixés et rester en bon état.

REMARQUE Ouvrez complètement les robinets après avoir effectué les branchements, afin de vérifier d'éventuelles fuites d'eau.

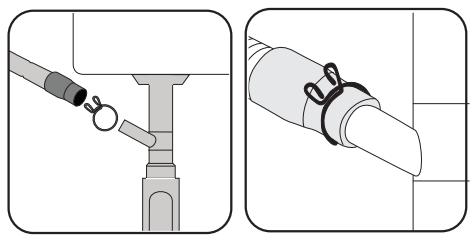

Raccordement du conduit d'évacuation

Le tuyau d'évacuation de l'eau peut être directement raccordé au tuyau de vidange ou à la vidange de l'évier.

FR-12

Le tuyau de vidange doit être raccordé aux égouts et ne doit pas être raccordé à une eau de surface.

Réglage des pieds

Si la porte de l'appareil ne peut pas être bien fermée ou si le produit se balance quand vous le poussez légèrement, vous devez ajuster ses pieds.

De la vapeur peut s'échapper si la porte du lave-vaisselle n'est pas correctement refermée. La vapeur chaude pourrait causer de graves brûlures et blessures, et endommager vos meubles.

Branchement électrique

L'installation de l'équipement électrique doit être effectuée par des professionnels.

• N'utilisez pas de rallonge électrique, ni d'adaptateur avec cet appareil.
• Ne coupez pas et ne retirez pas la connexion de mise à la terre du câble d'alimentation dans aucune circonstance.

Assurez-vous que la tension et la fréquence du lave-vaisselle correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement dans une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l'appareil doit être connecté n'est pas adaptée à la fiche, remplacez-la au lieu d'utiliser un adaptateur ou un adaptateur similaire car ils pourraient provoquer une surchauffe et des brûlures.

Assurez-vous que la mise à la terre est correcte avant l'utilisation.

Astuces pour économiser de l'énergie

Les informations suivantes vous aident à utiliser le produit d'une manière écologique et écoénergétique.

Enlevez tous les restes d'aliments durcis sur la vaisselle avant de les mettre dans l'appareil.

Le pré-rinçage manuel de la vaisselle entraîne une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d’énergie et d’eau que le lavage à la main lorsque le lave-vaisselle domestique est utilisé conformément aux instructions du fabricant.

Faites fonctionner le produit après l'avoir rempli complètement.

Pour sélectionner un programme, consultez le tableau des « Données de programme et valeurs de consommation moyenne »

Ne mettez pas plus de détergent que suggéré sur l'emballage du détergent.

Système d'adoucissement d'eau

Le produit est équipé d'un système d'adoucissement d'eau qui réduit la dureté de l'eau entrante. Ce système adoucit l'eau qui entre dans l'appareil à un niveau qui permettra de laver la vaisselle à la qualité requise.

La dureté de l'eau de votre alimentation doit être adoucie si elle est supérieure à 7°dH. Sinon, les ions à l'origine de la dureté s'accumulent sur la vaisselle et pourront diminuer les performances de lavage, de rinçage et de séchage de la machine.

Réglage du système d'adoucissement de l'eau

La performance de lavage augmente si le système d'adoucissement

d'eau est réglé correctement.

Les performances de lavage, de rinçage et de séchage de votre lave-vaisselle augmentent lorsque le système d'adoucissement d'eau est correctement réglé.

Pour régler le système, renseignez-vous d'abord sur la dureté de l'eau dans votre région puis effectuez les réglages comme indiqué ci-dessous.

• Sortez la bandelette d'essai de son emballage.
• Ouvrez le robinet d'eau et laissez couler l'eau pendant environ une minute.
• Trempez la bandelette d'essai dans l'eau pendant une seconde.
• Sortez la bandelette d'essai de l'eau et secouez-la.
• Patientez une minute.
• Ajustez les réglages conformément à la bandelette d'essai, si nécessaire. Niveau 0 Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5

Après la détermination de la durée de l'eau :

1. Lorsque le sélecteur des programmes est en position, appuyez et maintenez la touche, tournez le sélecteur des programmes d'un cran dans le sens horaire, puis maintenez la touche enfoncée pendant 3 secondes ; l'appareil passera en mode Réglages de régénération après cette période.
2. L'indicateur du niveau de régénération dans la mémoire s'allume pendant 5 secondes lorsque vous entrez en mode Réglages de régénération.
3. Pour régler un nouveau niveau de duréé de l'eau, ramenez le sélecteur des programmes dans la position appropriée pour le niveau de duréé de votre eau du robinet. (Voir Tableau de réglage du niveau de duréé de l'eau)
4. Appuyez sur la touche pour enregistrer les réglages sélectionnés dans la mémoire.
5. Ramenez la sélection des programmes en position « Arrêt »

Tableau de réglage du niveau de durée de l'eau

Degré de dureté	Degré anglais de dureté : dE	Degré allemand de dureté : dH	Degré français de dureté : dF	Niveau du sélecteur des programmes*	Indicateur de niveau de dureté de l'eau
0. Niveau	0-5	0-4	0-8	1	La lumière de lavage s'allume sur le panneau.
1. Niveau	6-9	5-7	9-13	1
2. Niveau	10-15	8-12	14-22	2	La lumière de séchage s'allume sur le panneau.
3. Niveau	16-19	13-15	23-27	3	La lumière d'extrémité s'allume sur le panneau.
4. Niveau	20-24	16-19	28-34	4	Les lumières de lavage, de séchage et d'extrémité s'allument sur le panneau.
5. Niveau	25-62	20-50	35-90	5	Les lumières de lavage, de séchage et d'extrémité clignotent sur le panneau à des intervalles d'une seconde.

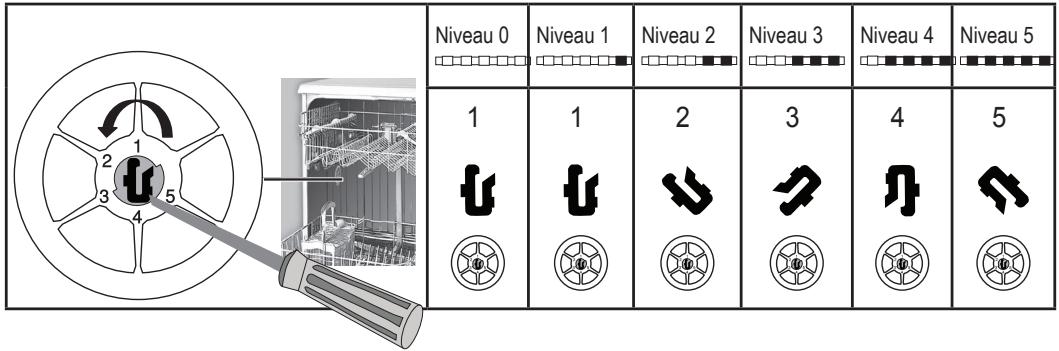

Après avoir détecté la durée de l'eau :

Molette de réglage pour la durée de l'eau

Procédez au même réglage de niveau de durée que sur le panneau de

commande en vous servant par ailleurs de la molette de réglage pour la durée de l'eau. À titre d'exemple, si vous avez ajusté sur « 3 » dans le panneau de commande, réglez aussi la molette de réglage pour la durée de l'eau sur 3.

• Si le niveau de durée de l'eau que vous utilisez est supérieur à 50 °dH ou si vous utilisez de l'eau de puits, il est recommendé d'utiliser des appareils de filtration et de purification de l'eau.
• Si le niveau de dureté de l'eau que vous utilisez est inférieur à 7°dH, vous n'avez pas à utiliser de sels dans votre lave-vaisselle. Dans ce cas, le voyant indicateur de sel sur le panneau de commande de votre lave-vaisselle s'allumera en continu.
• Si le niveau de dureté est réglé sur le niveau 1, le voyant d'absence de sel s'allumera de façon continue même s'il n'est pas nécessaire d'utiliser des sels. Si vous utilisez des sels dans ce cas, le sel ne sera pas utilisé et le voyant ne s'allumera pas.

En cas de déménagement, vous devrez à nouveau régler le niveau de dureté de l'eau de votre lave-vaisselle selon les informations ci-dessus, en fonction de la dureté de l'eau de l'endroit où vous avez déménagé. Si le niveau de dureté de l'eau de votre machine a déjà été réglé, votre machine affichera le dernier réglage de niveau de dureté.

La régénération du système d'adoucissement de l'eau peut être effectuée dans tous les programmes pendant l'étape de séchage. Lorsque la régénération a lieu, la durée, la consommation d'énergie et d'eau du programme augmentent.

Pour le processus de régénération, la fréquence du cycle de

régénération, la durée supplémentaire maximale, la consommation d'eau et d'énergie sont indiquées dans le tableau ci-dessous en fonction de la consommation d'eau du programme ECO 50 °C, lorsque le lave-vaisselle fonctionne dans des conditions standard avec une alimentation en eau de 14 dH avec le programme ECO 50 °C :

Consommation d'eau (litres) du programme ECO 50 °C	Régénération après .... cycles	Durée (min) supplémentaire	Consommation d'eau (litres) supplémentaire	Consommation d'énergie supplémentaire (kWh)
12,3 - 14,7	5	5	3,0	0,05
9,6 - 12,2	6	5	3,0	0,05
9,0 - 9,5	7	5	3,0	0,05
8,0 - 9,0	8	5	3,0	0,05
7,0 - 7,9	9	5	3,0	0,05

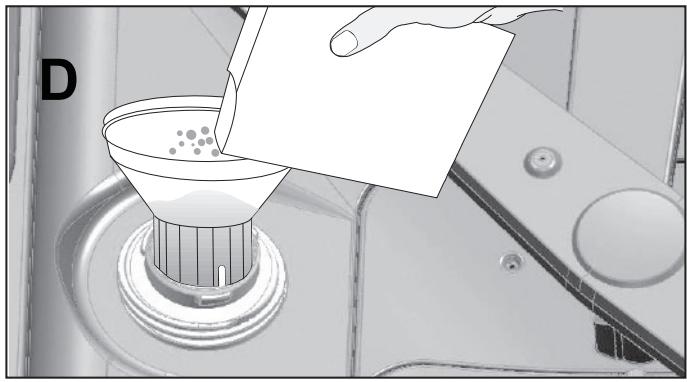

Ajout de sel

Le système d'adoucissement de l'eau a besoin d'être régénéré pour que l'appareil offre en permanence le même rendement. Le sel du lave-vaisselle est utilisé à cette fin.

Utilisez uniquement des sels adoucissants destinés spécialement au lave-vaisselle. Il est recommandé d'utiliser des sels adoucissants formés de granules ou de poudres dans le système d'adoucissement de l'eau. N'utilisez pas de sels qui ne se dissolvent pas complètement dans l'eau comme du sel de table ou du gros sel dans l'appareil. Si vous le faites, la performance du système peut se détériorer avec le temps. Le réservoir de sel se remplit d'eau quand vous démarrez l'appareil. Par conséquent, ajoutez du sel avant d'utiliser la machine.

1. Commencez par sortir le panier inférieur pour ajouter le sel adoucissant.

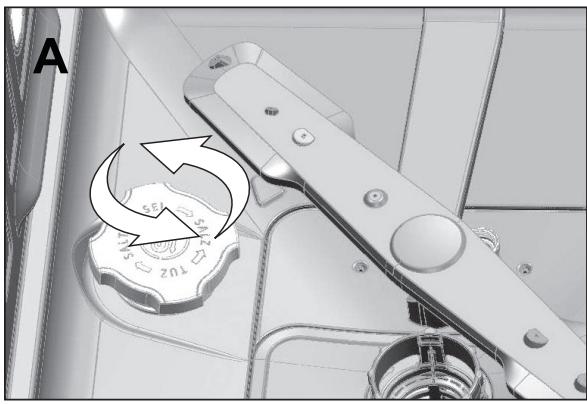

2. Tournez le couvercle du réservoir de sel dans le sens antihoraire pour l'ouvrir (A).

1. Ajoutez 1 litre d'eau dans le réservoir de sel de l'appareil uniquement lors de la première utilisation.
2. Remplissez le réservoir de sel en utilisant l'entonnoir à sel (D). Pour accélérer la dissolution du sel dans l'eau, remuez-le à l'aide d'une cuillère.

Vous pouvez verser environ 2kg de sel adoucissant dans le réservoir de sel.

1. Replacez le couvercle et vissez-le correctement lorsque le réservoir est plein.

Il est nécessaire d'ajouter du sel juste avant de mettre l'appareil en marche. Par conséquent, l'excès d'eau salée sera immédiatement vidangé, empêchant ainsi tout risque de corrosion de l'appareil. Si vous ne souhaitez pas démarrer le lavage immédiatement, faites fonctionner

L'appareil à vide avec le programme le plus court.

Les différentes marques de sel sur le marché ont différentes tailles de particules et la dureté de l'eau peut varier. La dissolution du sel dans l'eau peut donc prendre plusieurs heures. Le voyant Sel peut rester allumé un moment après l'ajout de sel dans l'appareil.

Vous pouvez utiliser du détergent en poudre, en liquide/gel ou en pastilles dans la machine.

Utilisez uniquement des détergents conçus spécifiquement pour un lave-vaisselle. Nous vous conseillons de ne pas utiliser des détergents contenant du chloré et du phosphate dans la mesure où ces agents sont nuisibles à l'environnement.

Ajout de détergent

Lisez attentivement les avertissements sur l'emballage du détergent pour obtenir plusieurs résultats de lavage et de séchage.

Ne mettez pas de solvants dans le distributeur de détergent. Il existe un risque d'explosion!

Placez le détergent dans le distributeur de détergent juste avant de mettre la machine en marche, comme illustré ci-dessous.

1. Poussez la manette à droite pour ouvrir le couvercle du distributeur de détergent (A).

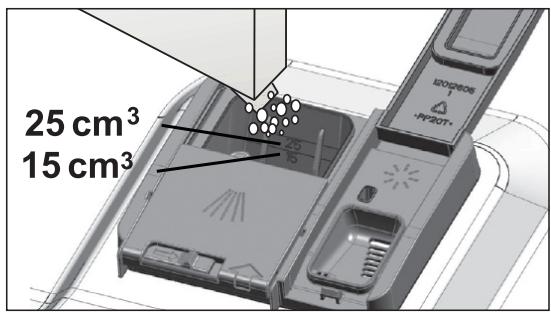

1. Mettez la quantité conseillée de détergent en poudre, en liquide/

gel ou en pastille dans le réservoir.

Le distributeur de détergent contient des indicateurs de niveaux qui vous aident à utiliser la quantité appropriée de détergent en poudre. Lorsqu'il est plein, le distributeur de détergent peut contenir 45cm³ de détergent. Remplissez le distributeur de détergent jusqu'à au niveau 15 cm³ ou 25 cm³ en fonction du niveau de remplissage de la machine et/ou du degré de saleté de la vaisselle. Une pastille est suffisante si vous utilisez du détergent en pastilles.

1. Poussez le couvercle du distributeur de détergent pour le fermer. Vous entendrez un « clic » lorsque le couvercle sera fermé.

Utilisez le détergent en poudre ou en liquide/gel dans des programmes courts sans prélavage, car la solubilité du détergent en pastilles change en fonction de la température et de la durée.

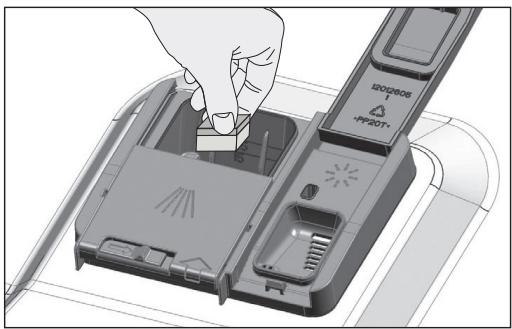

Détergents en pastilles

En plus des détergents en pastilles classiques, on trouve également sur le marché des détergents en pastille qui ont l'effet d'un sel régénérant et/ou d'un produit de rinceage. Certains types de ces détergents contiennent des composants spéciaux comme des protecteurs d'acier inoxydable ou de verre. Ces pastilles montrent leur efficacité jusqu'à un certain degré de dureté de l'eau (21 °dH). Le sel régénérant et le produit de rinceage doivent également être utilisés avec le détergent si le niveau de dureté de l'eau est supérieur au niveau mentionné.

Les meilleurs résultats de lavage dans le lave-vaisselle sont obtenus en utilisant séparément un détergent, un produit de rincege et des sels adoucissants.

Respectez les instructions du fabricant du détergent figurant sur l'emballage lorsque vous utilisez des détergents en pastilles. Contactez le fabricant du détergent si votre vaisselle est humide et/ou si vous remarquez des dépôts calcaires, en particulier sur les verres, après le lavage avec du détergent en pastilles.

Quand vous passez du détergent en poudre au détergent en pastilles :

1. Vérifiez que les réservoirs de Sel et de produit de rinceage sont pleins.
2. Réglez la durée de l'eau à son niveau maximum et faites tourner la machine à vide.
3. Après le cycle de lavage à vide, lisez le manuel d'utilisation et réglez le niveau de durée de l'eau en fonction de l'eau qui vous est fournie.
4. Réalisez les réglages de rinceage appropriés.

Produit de rinçage

Le produit de rinceage utilisé dans les lave-vaisselle est une formule spéciale utilisée pour améliorer l'efficacité du séchage et empêcher les traces de calcaire sur les éléments lavés. Par conséquent, assurez-vous d'utiliser un produit de rinceage dans le réservoir pour produits de rinceage et des produits de rinceage conçus spécialement pour les lave-vaisselle.

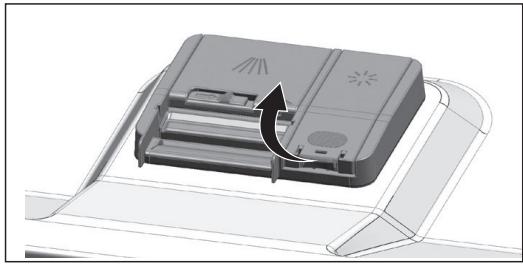

1. Ouvrez le couvercle du réservoir pour produit de rincage à l'aide de la manette.

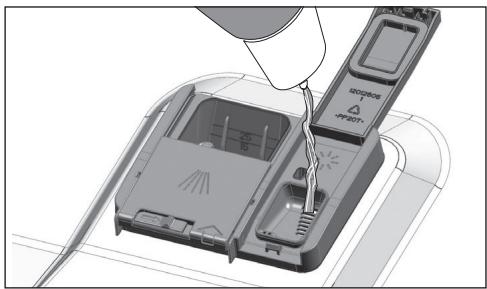

1. Remplissez le réservoir jusqu'au niveau « MAX »

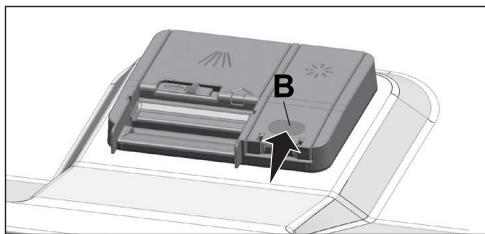

1. Appuyez légèrement sur le point (B) du couvercle du réservoir pour le fermer.

1. S'il y a des taches sur les couverts après le lavage, le niveau doit être augmenté et s'il y a une trace bleue après l'avoir essuyé avec la main, il doit être diminué. Il est réglé sur le niveau 3 comme réglage d'usine.

Le réglage du produit de rinçage est décrit dans la section « Réglage de la quantité de produit de rinçage » dans la section de fonctionnement de la machine. Essuyez le produit de rinçage qui a débordé hors du réservoir. Le produit de rinçage qui a débordé accidentellement provoquera de la mousse et diminuera eventuellement les performances de lavage.

Éléments à ne pas laver au lave-vaisselle

• Ne lavez jamais la vaisselle représentant des cendres de cigarettes, des restes de bougies, de vernis, de teinture, de produits chimiques, etc. dans votre lave-vaisselle.
• Ne lavez pas des couverts et des outils avec des manches en bois ou en os, des pièces collées, ou des pièces ne résistant pas à la chaleur, comme des plats en cuivre ou en étain dans le lave-vaisselle.

1 Les motifs décoratifs des éléments en porcelaine, ainsi que ceux en aluminium ou en argent peuvent être décolorés ou devenir ternes après un lavage au lave-vaisselle, comme cela peut arriver en cas de lavage à la main. Certains types de verres délicats et les cristaux peuvent devenir ternes avec le temps. Nous vous recommandons fortement de vérifier si la vaisselle que vous achetez est adaptée au lavage, en particulier dans le lave-vaisselle.

Disposition de la vaisselle dans le lave-vaisselle

Selon la capacité de votre lave-vaisselle, vous pouvez utiliser votre lave-vaisselle de manière optimale du point de vue de la consommation d'énergie et des performances de lavage et de séchage uniquement si vous disposez la vaisselle de manière ordonnée.

• Enlevez tous les restes de nourriture présents sur la vaisselle (os, miettes, etc.) avant de les mettre dans l'appareil.
• Disposez les pièces fines et étroites dans les sections centrales des

paniers, si possible.

• Placez les éléments très sales et grands dans le panier inférieur et les éléments plus petits, délicats et légers dans le panier supérieur.
• Placez la vaisselle creuse comme les bois, verres et casseroles à l'envers dans le lave-vaisselle. L'accumulation d'eau dans les récipients est ainsi évitée.

Pour éviter d'éventuelles blessures, placez toujours les couverts pointus et tranchants, notamment les fourchettes ou les couteaux à pain à l'envers de sorte que leur pointe soit vers le bas ou qu'ils soient à l'horizontal dans le panier à couverts.

Déchargez d'abord la vaisselle du panier inférieur, puis celle du panier supérieur.

Suggestions de chargement du lave-vaisselle

Chargement incorrect du lave-vaisselle

Chargement incorrect du lave-vaisselle

FR-26

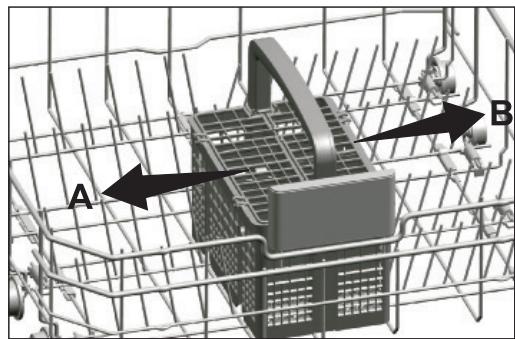

Panier à couverts

Le panier à couverts est conçu pour nettoyer vos couverts tels que les couteaux, fourchettes, cuillères, etc. de manière plus propre.

Comme le panier à couverts est amovible (A, B), vous pouvez avoir un espace plus large quand vous placez vos plats dans le panier inférieur, et libérer de l'espace pour vos plats de différentes tailles.

Support à hauteur ajustable du panier supérieur

Utilisez les parties inférieures et supérieures des supports à hauteur ajustable dans le panier supérieur de l'appareil en les faisant glisser vers le haut et le bas en fonction de la hauteur des verres, coupes, etc. (A, B, C).

FR-27

Support multifonction du panier supérieur

Cet accessoire situé dans le panier supérieur de l'appareil vous permet de laver facilement des éléments tels que de très grandes louches et des couteaux à pain.

Vous pouvez soulever le support multifonction du panier supérieur pour le retirer si vous ne souhaitez pas l'utiliser.

Si vous souhaitez réutiliser le support multifonction du panier supérieur, vous pouvez facilement le fixer à la section latérale de votre panier supérieur.

FR-28

Bouton de sélection marche/arrêt/programme

Lorsque vous sélectionnez un programme à l'aide du bouton de sélection Marche/Arrêt/Programme, la lumière de commande d'alarme s'allume et s'éteint lorsque vous ramenez le bouton en position Arrêt.

Cancel 3sec.

Touche démarrer/pause/annuler

Utilisé pour démarrer, mettre en attente ou annuler le programme sélectionné.

3sec.

Temps de temporisation

Elle sert à définir la durée du temps d'attente.

Préparation de l'appareil

1. Ouvrez la porte du lave-vaisselle.
2. Chargez votre vaisselle tel que décrit dans le manuel d'utilisation.
3. Assurez-vous que les propulseurs inférieurs et supérieurs tournent librement.
4. Ajoutez une quantité ajustée de détergent dans le à détergent.
5. Vérifiez si les indicateurs de faible teneur en Sel et de faible teneur en produits de rinceage sont allumés, puis ajoutez du sel et/ou des produits de rinceage si nécessaire.
6. Fermez la porte du lave-vaisselle.

Sélection des programmes

1. Allumez votre lave-vaisselle à l'aide du bouton de sélection Marche/Arrêt/Programme.
2. Sélectionnez le programme de lavage approprié pour votre vaisselle en tenant compte des informations sur le programme et sur le tableau des valeurs moyennes de consommation.
3. Sélectionnez le programme de votre choix à l'aide du sélecteur des programmes.

Données du programme et Tableau des valeurs de consommation moyenne Capacité
Programme	ECO50°C	70°CIntensif	65°CClean&Dry	L>60°CQuick&Dry	L>>35°CMini(#)
Température de nettoyage	50°C	70°C	65°C	60°C	35°C
Degré de salissure	Adapté au lavage de la vaisselle avec une quantité normale de salissure. C'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Il est utilisé pour évalué la conformité avec la directive européen sur l'écoconception.	Adapté aux plats très sales et aux casseroles et poèles.	Programme de lavage quotidien pour articles représentant un degré de salissure normal.	Programme de lavage quotidien et rapide pour articles représentant un degré de salissure normal.	Adapté à la vaisselle quotidienne peu sale qui a été pré-nettoyée.
	Moyen	Élevé	Moyen	Moyen	Faible
Prélavage	+	+	+	-	-
Lavage	+	+	+	+	+
Séchage	+	+	+	+	-
Durée (min)	190	133	135	79	76
Eau (l)	11,5	17,6	16,2	11,8	11,8
Énergie (kWh)	0,849	1,5	1,2	1	0,8

Capacité de chargement: 14

Les valeurs de consommation indiquées dans le tableau ont été déterminées dans des conditions standard. Des différences peuvent cependant se produire dans la pratique. * Programme de référence des organismes de test Les tests conformément à la norme EN 50242/60436 doivent être réalisés dans les conditions suivantes : réservoir à sel plein d'adoucisseur d'eau, réservoir plein de produit de rinçage et programme de test. Les valeurs indiquées pour les programmes autres que le programme Eco 50~^ C sont données à titre indicatif. (#) Des fonctions complémentaires sont susceptibles d'entraîner des modifications dans les durées du programme.

Fonctions supplémentaires

Les programmes de lavage de votre machine sont conçus pour obtenir le meilleur lavage possible, en tenant compte du type de saleté, du degré de saleté et des caractéristiques des vêtements à laver.

Les fonctions supplémentaires sont fournies afin de vous permettre de réaliser des économies en temps, en eau et en énergie pour obtenir des résultats de lavage plus satisfaisants.

Les fonctions supplémentaires peuvent modifier la durée du programme. Certaines fonctions auxiliaires ne peuvent pas être utilisées conjointement. Les fonctions supplémentaires ne sont pas adaptées à tous les programmes de lavage. L'indicateur de la fonction supplémentaire non compatible avec le programme reste inactif.

Pour ajouter des fonctions supplémentaires au programme :

1. Sélectionnez le programme de lavage souhaité en appuyant sur la touche de sélection de programme.
2. Dans le programme de lavage sélectionné, si la fonction auxiliaire est sélectionnée, alors son symbole s'affiche à l'écran. Si vous appuyez à nouveau sur la touche de fonction, ce symbole disparaît et la

Sélection est annulée.

Fonction demicharge

Utilisée pour faire fonctionner la machine sans la charger complètement.

1. Chargez la vaisselle dans l'appareil à votre convenance.
2. Mettez la machine en marche à l'aide de la touche Marche/Arrêt.
3. Sélectionnez le programme désiré et appuyez sur la touche Demi-charge 1/2.

L'indicateur de Demi-charge 1/2 s'allume sur l'affichage de l'indicateur de fonction sélectionnée.

1. Lancez le programme en appuyant sur la touche

Cancel 3sec.

Avec la fonction demi-charge, vous pouvez économiser de l'eau et de l'énergie en utilisant les paniers inférieurs et supérieurs de l'appareil.

Fonction tablette tout en un

Cette fonction permet d'obtenir des performances des séchage avec les détergents multi-usages (2en1, 3en1, 4en1, 5en1, etc.) en fonction du degré de durée de l'eau fournie.

Pour activer la fonction Detergent en pastilles pour des programmes appropriés, appuyez et maintenez enfoncées les touches correspondantes sur le panneau. Après avoir sélectionné cette fonction, l'indicateur de Detergent en tablette s'allumera.

Si vous avez utilisé la fonction Detergent en tablette au cours du programme précédent, la fonction Detergent en tablette restera active durant le prochain programme de lavage que vous sélectionnerez. Si vous ne souhaitez pas utiliser ces fonctions dans le nouveau programme que vous avez sélectionné, appuyez sur le bouton Detergent en pastilles jusqu'à ce que l'indicateur de la fonction appropriée s'éteigne. La fonction Detergent en pastilles pourrait entraîner des changements dans la durée du programme.

La fonction « SelfDry » de votre appareil augmente son efficacité de séchage et permet d'économiser de l'énergie. Deux fonctions s'offrent : ARRÊT et « MARCHE » (MARCHE).

Pour activer la fonction selfdry

1. Appuyez sur le bouton SelfDry V3sec. Lorsque la fonction est activée, l'indicateur montrant la sélection de la fonction s'allume.
2. SelfDry est activée. Lorsque vous activez cette fonction, la porte de votre appareil s'ouvre automatiquement à la fin du programme de lavage.

Pour désactiver la fonction selfdry :

1. Appuyez sur le bouton SelfDry _7sec. Lorsque la fonction est désactivée, l'indicateur montrant la sélection de la fonction s'est.
2. SelfDry est désactivée. SelfDry ouvre la porte de l'appareil à la fin du cycle de lavage grâce aux « axes d'ouverture de la porte ». Ce processus dure environ 2 minutes. En cas de panne d'électricité pendant l'ouverture des axes, ne force pas la fermeture de la porte. Lorsque l'électricité est revenue, le processus doit être terminé afin que les axes retournent à leur position initiale. La porte SelfDry peut modifier la durée du programme sélectionné.

Touche de temporisation

Vous pouvez retarder l'heure de début du programme jusqu'à 9 heures grâce à la touche Retard. Appuyez sur Cancel après avoir retardé. Le programme démarre automatiquement lorsque la période d'attente est terminée.

Chaque fois que vous appuyez sur la touche Retard [3sec., les indicateurs 3, 6, 9 heures commencent à clignoter. Lorsque vous appuyez sur Cancel 3sec., alors que l'indicateur de retard que vous avez sélectionné clignote, l'indicateur de retard s'allume de manière continue et le compte

à rebours commence. Lorsque la période d'attente est terminée, l'indicateur de retard est désactivé et le programme de lavage que vous avez sélectionné démarre.

Les indicateurs de retard sont éteints si vous appuyez sur la touche Retard 3sec. pendant que le voyant de retard de 9 heures clignote. Lorsque vous appuyez sur alors que les indicateurs de retard sont éteints, le programme que vous avez sélectionné démarre immédiatement.

Pour annuler la fonction de retard

Lorsque vous appuyez sur pendant 3 secondes alors que la fonction de retard est activée, le processus de temporisation est annulé.

Démarrage du programme

Appuyez sur pour démarrer votre appareil après avoir sélectionné le programme et les fonctions supplémentaires.

L'appareil adoucit l'eau en fonction de la durée de l'eau du robinet. La période de lavage peut être différente en raison du processus d'adoucissement de l'eau. En outre, la durée du programme peut également changer pendant l'exécution du programme en raison de la température ambiente, de la température de l'eau du robinet et de la quantité de vaisselle. Évitez d'ouvrir la porte pendant le fonctionnement de l'appareil. Si vous devez ouvrir la porte, arrêtez l'appareil en appuyant sur Ouvrez ensuite la porte de l'appareil. Soyez prudent, car de la vapeur peut s'échapper lorsque vous ouvrez la porte de l'appareil. Appuyez à nouveau sur après avoir fermé la porte de l'appareil. Le programme devrait se poursuivre. Pour garantir que l'eau restant sur la vaisselle et à l'intérieur de l'appareil soit complètement vidée et que l'adoucisseur d'eau soit retirée après l'opération de rincage, votre appareil reprend son fonctionnement au cycle de séchage après un moment de silence.

Surveillance du programme

Vous pouvez suivre l'étape actuelle du programme que vous avez sélectionné à partir des indicateurs de suivi des étapes du programme du panneau de contrôle.

Si l'indicateur de séchage est allumé, l'appareil doit effectuer le séchage en silence pendant environ 30 à 60 minutes. Après cette période, l'indicateur de séchage s'éteint, puis l'indicateur de fin s'allume. Le voyant Fin s'allume lorsque le programme de lavage que vous avez sélectionné est terminé.

Annulation du programme

1. Appuyez sur pendant 3 secondes pour annuler le programme.
2. Relâchez la touche lorsque les indicateurs de lavage et de séchage commencent à clignoter. L'eau contenue dans l'appareil doit être évacuée dans un délai de 45 secondes. Le programme est annulé lorsque les indicateurs de lavage et de séchage sont éteints et que l'indicateur de fin est allumé. Vous pouvez ensuite sélectionner un nouveau programme et le démarrer.

Il peut arriver que du détergent ou une quantité de produits de rinçage restent à l'intérieur de l'appareil et/ou sur la vaisselle en cours de lavage selon l'étape en cours au moment de l'annulation du programme. Lorsque le sélecteur de programme est mis en position Arrêt, le programme de lavage s'arrête et l'appareil est à nouveau prêt pour la sélection du programme. De l'eau et du détergent peuvent rester à l'intérieur de l'appareil si le lavage est terminé de cette manière.

Indicateur d'avertissement de niveau de sel

Vérifiez l'indicateur d'avertissement de niveau de sel pour déterminer si la quantité de sel adoucissant disponible dans votre appareil est ajustée. Vous devez ajouter du sel dans le compartiment à sel lorsque l'indicateur d'avertissement de niveau de sel commence à s'allumer.

Indicateur d'avertissement de niveau de produit de rinceage

Vérifiez l'indicateur d'avertissement de niveau de produit de rinceage pour déterminer si la quantité de produits de rinceage disponible dans votre

appareil est ajusté. Vous devez ajouter le produit de rinceage dans le compartiment à produit de rinceage lorsque l'indicateur d'avertissement de niveau de produit de rinceage commence à s'allumer.

Réglage de la quantité du produit de rinceage

1. Lorsque le sélecteur des programmes est en mode Arrêt, maintenez appuyée 12 de votre appelil et tournez le sélecteur des programmes d'un pas dans le sens horaire. Maintenez ensuite appuyée la touche de fonction pendant 3 secondes. L'appelil bascule au mode de réglage du produit de rinceage.
2. Lorsque le mode de réglage du produit de rinceage est activé, les LED de surveillance du programme indiquent le niveau du produit de rinceage dans la mémoire pendant 5 secondes.
3. Ramenez le sélecteur des programmes à la position appropriée pour régler la nouvelle quantité du produit de rinceage.
4. Appuyez pour enregistrer le réglage sélectionné dans la mémoire. Annuler 3 sec.
5. L'appareil revient au mode normal lorsque vous ramenez le sélecteur des programmes à la position Arrêt.

Quantité du produit de rinceage	Niveau du sélecteur des programmes	Indicateur de réglage du produit de rinceage
Applique 1 dose du produit de rinceage	1	L'indicateur de lavage sur le panneau s'allume.
Applique 2 doses du produit de rinceage	2	L'indicateur de séchage sur le panneau s'allume.
Applique 3 doses du produit de rinceage	3	L'indicateur de fin sur le panneau s'allume.
Applique 4 doses du produit de rinceage	4	Les indicateurs de lavage, de séchage et de fin sur le panneau s'allument.
Aucune dose du produit de rinceage n'est appliquée.	5	Les indicateurs de lavage, de séchage et de fin sur le panneau clignotent à des intervalles de 1 seconde.

Fin du programme

L'indicateur de fin de programme s'allume lorsque le programme de lavage est terminé.

1. Éteignez votre appareil à l'aide du bouton Marche/Arrêt / Sélecteur de programme.
2. Fermez le robinet.
3. Débranche la fiche de la prise de courant.

Après avoir lavé votre vaisselle, conservez-la à l'intérieur de l'appareil pendant environ 15 minutes afin qu'elle refroidisse. Notre vaisselle sèche plus rapidement si vous laissez la porte de votre appareil entrouverte pendant cette période. Cela permettra d'améliorer l'efficacité du séchage de l'appareil.

Nettoyage et entretien

Débranchez le produit et fermez le robinet avant de commencer les procédures de nettoyage.

N'utilisez pas de substances abrasives pour le nettoyage. Nettoyez le filtre et les bras de lavage au moins une fois par mois pour que l'appareil fonctionne correctement.

La durée de vie du produit est allongée et les problèmes rencontrés frequentlyment diminuent s'il est nettoyé régulièrement.

Lavage de la surface extérieure du produit

REMARQUE Lavez la surface extérieure et les poignées des portes du produit en douceur avec un produit de nettoyage doux et un chiffon humide. Essuyez le « panneau de commandes » avec un chiffon humide.

Lavage de l'intérieur de l'appareil

• Tous les mois nettoyez l'intérieur de la machine en faisant fonctionner la machine dans le programme fonctionnant à la température la plus élevée possible avec un détergent ou des agents de nettoyage spéciaux pour la machine. Cette opération permettra d'éliminer les restes et le calcaire de l'intérieur de la machine.
• S'il reste de l'eau dans la machine, vidangez l'eau en suivant la procédure décrite dans la rubrique « Annulation d'un programme ». Si l'eau ne peut pas être évacuée, retirez les filtres comme spécifié dans la section « Nettoyage des filtres » et vérifiez si des dépôts se sont accumulés au fond de la machine, en bloquant le conduit d'eau. Nettoyez si nécessaire.

Nettoyage des filtres

Nettoyez les filtres au moins une fois par mois pour que l'appareil fonctionne correctement. Contrôlez la présence de résidus de nourriture sur les filtres. S'il y a des résidus de nourriture sur les filtres, enlevez-les et nettoyez-les bien sous l'eau.

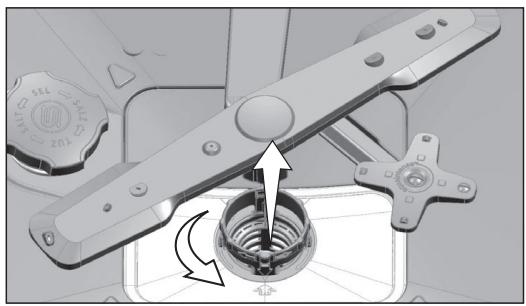

1. Tournez l'ensemble du micro-filtre (1) et du filtre dégrossisseur (2) dans le sens inverse des aiguilles d'une montre et sortez-le de son

emplacement.

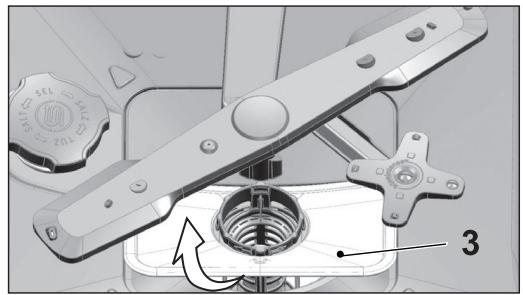

1. Retirez le filtre en métal/plastique (3) de son support.

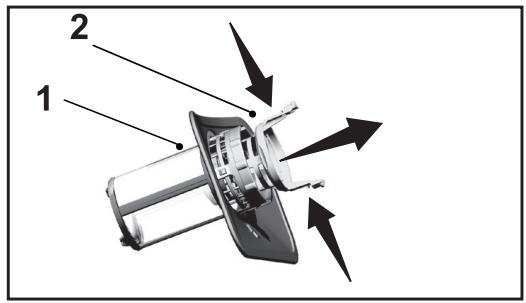

1. Pressez les deux cliquets du filtré dégrossisseur vers l'intérieur et séparez le filtré dégrossisseur de l'assemblage.

1. Nettoyez les trois filtres sous le robinet à l'aide d'une brosse.
2. Placez le filtre en métal/plastique.
3. Placez le filtre dégrossisseur dans le micro-filtre. Assurez-vous qu’il soit installé de manière convenable. Tournez le filtre dégrossisseur dans le sens horaire jusqu’à ce que vous entendiez un « clic ». N’utilisez pas le lave-vaisselle sans filtre. La mauvaise disposition des filtres réduira l’efficacité de lavage.

FR-39

Nettoyage du filtre du tuyau

Les dommages qui peuvent être causés sur l'appareil par des impuretés venant de l'eau de ville ou de votre propre installation d'eau (par exemple du sable, de la poussière, de la rouille, etc.), peuvent être évités grâce au filtre attaché au robinet d'arrivée d'eau. Contrôlez régulièrement le filtre et le tuyau et nettoyez-les si nécessaire.

1. Fermez le robinet et enlevez le tuyau.
2. Après avoir sorti le filtre, lavez-le sous l'eau courante.
3. Replacez le filtre nettoyé dans son emplacement dans le tuyau.
4. Fixez le tuyau au robinet.

Nettoyage des bras de lavage

Nettoyez les bras de lavage au moins une fois par mois pour que l'appareil fonctionne correctement.

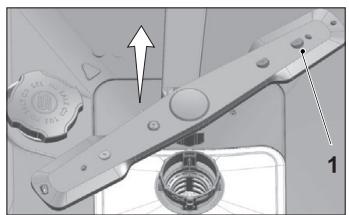

Bras de lavage inférieur

Contrôlez si les trous du bras de lavage inférieur (1) sont bouchés. S'ils le sont, retirez le bras de lavage pour le nettoyer. Vous pouvez soulever le bras de lavage inférieur pour l'enlever.

Bras de lavage supérieur

Contrôlez si les trous du bras de lavage supérieur (1) sont bouchés. S'ils le sont, retirez le bras pour le nettoyer. Tournez son écrou vers la gauche pour refixer le bras de lavage supérieur. Assurez-vous que l'écrou est bien serré quand vous installez le bras de lavage supérieur.

L'appareil ne démarre pas.

• Le câble électrique est débranché. >>> Vérifiez si le câble électrique est branché. Le fusible a sauté. >>> Vérifiez les fusibles de votre maison.
• L'eau est coupée. >>> Vérifiez que le robinet d'arrivée d'eau est ouvert.
• La porte de l'appareil est ouverte. >>> Vérifiez que vous avez fermé la porte de l'appareil.
• Le bouton Marche / Arrêt n'est pas enclenché. >>> Vérifiez que vous avez allumé l'appareil en appuyant sur le bouton Marche / Arrêt.

La vaisselle ne sort pas propre de la machine

• La vaisselle n'est pas classée en ordre dans la machine. >>> Chargez la vaisselle comme décrite dans le manuel d'utilisation.
• Le programme sélectionné n'est pas adapté. >>> Sélectionnez un programme avec une température plus haute et un cycle plus long.
• Les bras de lavage sont bloquées. >>> Avant de démarrer le programme, faites tourner les bras de lavage supérieur et inférieur avec votre main pour vous assurer qu'ils tournent librement.
• Les trous des bras de lavage sont bouchés. >>>> Les trous des bras de lavage inférieurs et supérieurs peuvent être bouchés avec des restes de nourritures, comme des pépins de citron. Nettoyez régulièrement les bras de lavage comme illustré dans la section « Nettoyage et entretien ».
• Les filtres sont bouchés. >>> Vérifiez si le système de filtrage est propre. Nettoyez régulièrement le système de filtrage comme illustré dans la section « Nettoyage et entretien »
• Les filtres ne sont pas placés correctement. >>> Vérifiez le système de filtrage et assurez-vous qu’il est installé correctement.
• Les paniers sont surcharges. >>> Ne surchargez pas les paniers au-delà de leur capacité.
• Le détergent est conservé dans des conditions inadaptées. >>> Si vous utilisez du détergent en poudre, ne conservez pas le paquet de

déttergent dans des endroits humides. Conservez-le dans un récipient fermé si possible. Pour faciliter le stockage, nous vous recommendons d'utiliser des déttergents en tablettes.

• Il n'y a pas suffisamment de détergent. >>> Si vous utilisiez du détergent en poudre, ajustez la quantité de détergent en fonction du niveau de saleté de votre vaisselle et/ou des définitions du programme. Nous vous recommandons d'utiliser des détergents en tablette pour obtenir des résultats optimaux.
• Il n'y a pas suffisamment de produit de rinceage. >>> Vérifiez le voyant du produit de rinceage et ajoutez du produit de rinceage si nécessaire. Augmentez le réglage du produit de rinceage s'il y a assez de produit de rinceage dans la machine.
• Le couvercle du distributeur de détergent est resté ouvert. >>> Assurez-vous que le couvercle du distributeur de détergent est bien fermé après avoir ajouté du détergent.

La vaisselle n'est pas sèche à la fin du cycle

• La vaisselle n'est pas classée en ordre dans la machine. >>> Placez la vaisselle de manière à ce que l'eau ne s'accumule pas entre les assiettes.
• Il n'y a pas suffisamment de produit de rinceage. >>> Vérifiez le voyant du produit de rinceage et ajoutez du produit de rinceage si nécessaire. Augmentez le réglage du produit de rinceage s'il y a assez de produit de rinceage dans la machine.
• La machine est déchargée juste à la fin du programme. >> Ne pas décharger votre machine juste à la fin du processus de lavage. Ouvrez légèrement la porte et attendez que la vapeur contenue s'échappe un moment. Sortez la vaisselle lorsqu'elle a suffisamment refroidi pour être touchée sans risque. Commencez le déchargement par le panier inférieur. Ainsi, on empêche que l'eau restée sur la vaisselle dans le panier supérieur ne goutte sur la vaisselle du panier inférieur. Le programme sélectionné n'est pas adapté. >>> La température de rinceage étant BASSE dans les programmes courts, les performances de séchage le seront aussi. Sélectionnez des programmes plus longs.

pour une performance de séchage plus haute.

• La qualité de la surface des ustensiles de cuisine est déteriorée. >> Les performances de lavage souhaitées ne peuvent pas être obtenues sur des ustensiles de cuisines dont la surface est déteriorée et il n'est pas souhaitable du point de vue de l'hygiène d'utiliser ces ustensiles. L'eau ne peut pas couler facilement sur les surfaces déteriorées. Il n'est pas recommandé de laver de tels ustensiles dans le lave-vaiselle.

Il est normal que des problèmes de séchage survennent avec des ustensiles de cuisine en Teflon. Cela est lié à la structure du Teflon. Comme la tension des surfaces du Teflon est différente de celle de l'eau, les gouttes d'eau restent comme des perles accrochées sur la surface Teflon.

Les taches de thé, café ou rouge à lèvre restent sur la vaisselle.

• Le programme sélectionné n'est pas adapté. >>> Sélectionnez un programme avec une température plus haute et un cycle plus long.
• La qualité de la surface des ustensiles de cuisine est déteriorée. >>> Les taches de thé ou café ou les autres traces de teinture peuvent ne pas être lavées par le lave-vaisselle si elles ont pénétré dans des surfaces déteriorées. Les performances de lavage souhaitées ne peuvent pas être obtenues sur des ustensiles de cuisine dont la surface est déteriorée et il n'est pas souhaitable du point de vue de l'hygiène d'utiliser ces ustensiles. Il n'est pas recommandé de laver de tels ustensiles dans le lave-vaisselle.
• Le détergent est conservé dans des conditions inadaptées. >>> Si vous utilisez du détergent en poudre, ne conservez pas le paquet de détergent dans des endroits humides. Conservez-le dans un récipient fermé si possible. Pour faciliter le stockage, nous vous recommandons d'utiliser des détergents en tablettes.

Les traces de calcaire restent sur la vaisselle et le verre a une apparence terne

• Il n'y a pas suffisamment de produit de rinceage. >>> Vérifiez le voyant du produit de rinceage et ajoutez du produit de rinceage si nécessaire.

Augmentez le réglage du produit de rinceage s'il y a assez de produit de rinceage dans la machine.

• Le réglage de dureté de l'eau est bas ou le niveau de sel est insuffisant >>> Mesurez la dureté de l'eau d'approvisionnement et vérifiez le réglage de dureté de l'eau.
• Il y a des fuites de sel. >>> Veilliez à ne pas éparpiller du sel autour de l'orifice de remplissage de sel quand vous ajoutez du sel. Assurez-vous toujours que le couvercle du réservoir à sel est correctement fermé après le remplissage. Faites fonctionner le programme pré-lavage pour enlever le sel éparpillé dans l'appareil. Comme les granules de sel qui restent sous le couvercle seront dissoutes pendant le pré-lavage et détentant le couvercle, vérifiez à nouveau le couvercle à la fin du programme.

Il y a une odeur particulière dans la machine

Une nouvelle machine a une odeur spécifique. Elle s'estompera après quelques lavages.

• Les filtres sont bouchés. >>> Vérifiez si le système de filtrage est propre. Nettoyez régulièrement le système de filtrage comme illustré dans la section « Nettoyage et entretien ». La vaisselle sale reste dans le lave-vaisselle 2-3 jours. >>> Si vous ne démarrez pas l'appareil juste après avoir mis la vaisselle à l'intérieur, enlevez les restes sur la vaisselle et faites fonctionner un programme Prélavage sans détergent tous les 2 jours. Dans ces cas-là, ne fermez pas complètement la porte de la machine pour éviter que des odeurs ne surviennent. Vous pouvez aussi utiliser les estompeurs d'odeurs ou nettoyeurs de machines disponibles dans le commerce.

Déla rouille, décoloration ou déterioration de surface endommagent la vaisselle

• Il y a des fuites de sel. >>> Le sel peut entraîner la détérioration et l'oxydation des surfaces métalliques. Veillez à ne pas éparpiller du sel autour de l'orifice de remplissage de sel quand vous ajoutez du sel. Assurez-vous toujours que le couvercle du réservoir à sel est correctement fermé après le remplissage. Faites fonctionner le

programme prélavage pour enlever le sel éparpillé dans l'appareil. Comme les granules de sel qui restent sous le couvercle seront dissoutes pendant le prélavage et détendront le couvercle, vérifie à nouveau le couvercle à la fin du programme.

• Les restes de nourriture salée sont restés longtemps sur la vaisselle. >> Si les couverts tachés par ce genre de nourriture sont laissés dans la machine, la saleté doit être éliminée par un prélavage ou la vaisselle doit être lavée immédiatement.
• L'installation électrique n'est pas mise à la terre. >>> Vérifiez que le lave-vaisselle est connecté à la ligne de mise à la terre. Sinon, l'électricité statique créée sur le produit cause des arcs sur les surfaces des éléments en métal en formant des pores, enlevant les couches protectrices de la surface et provoquant une décoloration.
• Des détergents intensifs comme de l'eau de javel sont utilisés. >>> Le revêtement protecteur des surfaces en métal est endommagé et perd son efficacité dans le temps quand il entre en contact avec des détergents comme l'eau de javel. Ne lavez pas votre vaisselle à l'eau de javel.
• Les éléments en métal, tels que les couteaux, sont utilisés hors de leur fonction normale. >>> Le revêtement protecteur des coins de couteaux peut être endommagé quand ils sont utilisés à des fins telles que l'ouverture de boîtes de conserve. N'utilisez pas d'ustensiles de cuisine en métal hors de leur usage prévu.
• Les couverts sont en acier inoxydable de mauvaise qualité. >>> La corrosion de tels produits est inévitable, ils ne doivent pas être lavés au lave-vaisselle.
• Les ustensiles de cuisine déjà corrodés sont lavés au lave-vaisselle. >> La rouille d'un élément corrodé peut passer sur d'autres surfaces en acier inoxydable et provoquer également de la corrosion sur ces surfaces. De tels éléments ne doivent pas être lavés au lave-vaisselle.

Du detergent reste dans le distributeur de détergent.

• Le distributeur de détergent était humide quand le détergent a été ajouté. >> Assurez-vous que le tiroir de détergent est bien sec avant de le replir.
• Le détergent est ajouté longtemps avant le lavage. >>> Veillez à ajouter le détergent peu avant le démarrage du lavage.
• Le couvercle du distributeur de détergent ne peut pas s'ouvrir durant le lavage. >>>> Placez la vaisselle de manière à ne pas empêcher le couvercle du distributeur de détergent de s'ouvrir et l'eau d'entrer dans la machine par les bras de lavage.
• Le détergent est conservé dans des conditions inadaptées. >> Si vous utilisez du détergent en poudre, ne conservez pas le paquet de détergent dans des endroits humides. Conservez-le dans un récipient fermé si possible. Pour faciliter le stockage, nous vous recommandons d'utiliser des détergents en tablettes.
• Les trous des bras de lavage sont bouchés. >>>> Les trous des bras de lavage inférieurs et supérieurs peuvent être bouchés avec des restes de nourritures, comme des pépins de citron. Nettoyez régulièrement les bras de lavage comme illustré dans la section « Nettoyage et entretien ».

Les décorations et ornements des ustensiles de cuisine sont effacés.

Les verres et porcelainines décorées ne doivent pas être lavés au lave-vaisselle. Les fabricants des articles en verre et porcelainine recommandent également de ne pas laver de tels ustensiles de cuisine au lave-vaisselle.

La vase est rayée.

• Les ustensiles de cuisine qui contiennent de l'aluminium ou sont en aluminium ne doivent pas être lavés au lave-vaisselle.

• Il y a des fuites de sel. >>> Veillez à ne pas éparpiller du sel autour de l'orifice de replissage de sel quand vous ajoutez du sel. Le sel éparpillé peut provoquer des rayures. Assurez-vous toujours que le couvercle du réservoir à sel est correctement fermé après le replissage. Faites fonctionner le programme prélavage pour enlever le sel éparpillé dans l'appareil. Comme les granules de sel qui restent sous le couvercle seront dissoutes pendant le prélavage et détentendant le couvercle, vérifiez à nouveau le couvercle à la fin du programme. Le réglage de durée de l'eau est bas ou le niveau de sel est

Mesurez la durée de l'eau d'approvisionnement et vérifiez le réglage de durée de l'eau.

• La vaisselle n'est pas classée en ordre dans la machine. >> Quand vous placez les verres et autres plats en verre dans le panier, ne les appuyez pas contre d'autres plats mais contre les coins ou supports du panier ou la tige de support pour les verres. Le choc des verres entre eux ou avec d'autres plats lié à l'impact de l'eau durant le lavage peut les casser ou rayer leur surface.

• Trop de produit de rinceage est utilisé. >> Réduisez le réglage du produit de rinceage. Nettoyez le produit de rinceage qui déborde quand vous ajoutez le produit de rinceage.
• De la corrosion se produit sur le verre en raison de la douceur de l'eau. >> Le réglage de durée de l'eau est bas ou le niveau de sel est insuffisant >> Mesurez la durée de l'eau d'approvisionnement et vérifiez le réglage de durée de l'eau. Si votre eau est douce (<5dH), n'utilisez pas de sels. Choisissez des programmes qui lavent à plus haute température (par ex. 60-65°C). Vous pouvez aussi utiliser les détergents protecteurs pour le verre disponibles dans le commerce.

De la mousse se forme dans la machine.

• La vaisselle est lavée à la main avec un détergent pour lavage à la main mais non rinçée avant d'être placée dans la machine. >>> Les produits pour laver la vaisselle à la main ne contiennent pas d'agents anti-mousse. Il n'est pas nécessaire de laisser la vaisselle à la main avant de la placer dans la machine. L'élimination du gros des saletés avec un papier absorbant ou une fourchette est suffisante.
• Le produit de rinceage a débordé dans la machine quand il a été ajouté. >> Veillez à ne pas faire déborder de produit de rinceage dans la machine quand vous le remplissez. Nettoyez le produit versé à l'aide d'un papier absorbant. Le couvercle du réservoir du produit de rinceage est laissé ouvert. >>>

Assurez-vous que le couvercle du réservoir de produit de rinceage est fermé après avoir ajouté le produit de rinceage.

Les ustensiles de cuisine sont cassés.

• La vaisselle n'est pas classée en ordre dans la machine. >>> Chargez la vaisselle comme décrite dans le manuel d'utilisation.
• Les paniers sont surcharges. >>> Ne surchargez pas les paniers au-delà de leur capacité.

De l'eau reste dans le lave-vaisselle à la fin du programme.

• Les filtres sont bouchés. >>> Vérifiez si le système de filtrage est propre. Nettoyez régulièrement le système de filtrage comme illustré dans la section « Nettoyage et entretien »
• Le tuyau de vidange est bouché/bloqué. >>> Vérifiez le tuyau de vidange. Si nécessaire, retirez le tuyau de vidange, débloquez-le et refixez-le comme illustré dans le manuel de l'utilisateur.

Si vous ne pouvez pas résoudre le problème en suivant les instructions de cette section, consultez votre fournisseur ou l'Agent/Agree. N'essayez jamais de réparer vous-même un produit défectueux.

Fiche d'information sur le produit RÉGLEMENT DÉLÉGUE (UE) 2019/2017 DE LA COMMISSION en ce qui concerne l'éfiquetage énergétique des lave-vaisselle menagers
Nom du fournisseur ou marque commerciale: Etablissements Darty & fils © | THOMSON
Adresse du fournisseur: 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France
Référence du modèle: TDW4714WH, TDW4714SL, TDW4714BK
Paramètres généraux du produit:
Paramètre	Valeur	Paramètre		Valeur
Capacité nominale (°) (ps)	14	Dimensions en cm	Height	85
			Width	60
			Depth	60
EEI (°)	49,9	Classe d'efficacité énergétique (°)		D
Indice de performance de lavage (°)	1,130	Indice de performance de séchage (°)		1,070
Consommation d'énergie en kWh (par cycle), sur la base du programme eco avec alimentation en eau floide. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.	0,849	Consommation d'eau en litres (par cycle), sur la base du programme eco. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil et de la durée de l'eau.		11,5
Durée du programme (°)(h:min)	3:10	Type		à pose libre
Émissions de bruit acoustique dans l'air (°) (dB(A) re 1 pW)	47	Classe d'émission de bruit acoustique dans l'air (°)		C
Mode arrêt (W) (le cas échéant)	0,50	Mode veille (W) (le cas échéant)		1,00
Démarrage différé (W) (le cas échéant)	4,00	Mode veille avec maintien dela connexion au réseau (W) (le cas échéant)		s.o.
Durée minimale de la garantie offerte par le fournisseur: 24 mois
Informations complémentaires:
Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II, point 6, du règlement (UE) 2019/2022 de la Commission: www.darty.com / www.vandenborre.be

(A) pour le programme eco.

Pour accéder aux informations sur le modèle stockées dans la base de données des produits :

Cliquez le lien

https://eprel.ec.europa.eu/screen/product/dishwashers2019/1188401

https://eprel.ec.europa.eu/screen/product/dishwashers2019/1188410

https://eprel.ec.europa.eu/screen/product/dishwashers2019/1188413

Tension / fréquence nominale	220-240V ~ 50Hz
Puisance nominale	1800-2100 W
Pression d'eau	0,03 – 1,00 MPa

Service de réparation et pièces de rechange

Ne démontez pas et ne réparez pas l'appareil vous-même. Ne pas respecter cette consigne peut entraîner un choc électrique ou des blessures.

Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY.

Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande.

Veuillez noter!

Tous les appareils ont une garantie de 2 ans.

La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle.

Contactez-nous :

www.darty.com

0978 970 970

24 heures / 24

7 jours / 7

9 Rue des Bateaux-Lavoirs,

94200 Ivry-sur-Seine, France

www.vandenborre.be

023340000

8h-18h

Lundi à Samedi

Slesbroekstraat 101

1600 Sint-Pieters-Leeuw

Belgium

FR-51

Mise au rebut

Grande importance à la protection de l'environnement.

Nos vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Établissements Darty & fils ©,

9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 20/04/2022

INSTALLATIE. p. 59

9 Rue des Bateaux-Lavoirs,

94200 Ivry-sur-Seine, France

www.vandenborre.be

023340000

8u-18u

Ma waar Zat

Slesbroekstraat 101

1600 Sint-Pieters-Leeuw

Belgium

Etablissements Darty & fils ©,

9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 20/04/2022

9 Rue des Bateaux-Lavoirs,

94200 Ivry-sur-Seine, France

www.vandenborre.be

023340000

8 AM - 6 PM

Mon to Sat

Slesbroekstraat 101

1600 Sint-Pieters-Leeuw

Belgium

Établissements Darty & fils ©,

9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 20/04/2022

Établissements Darty & fils,

9 Rue des Bateaux-Lavoirs,

94200 Ivry-sur-Seine, France

Déclaration UE de conformité

N°862022092898

Référence commerciale -

La présente déclaration de conformité est établie sous la seule responsabilité du fabricant.

Signé par et au nom de – Signed by and on behalf of: Etablissements Darty & Fils Nom – Name : Prédrag Petricevic

Fonction - Position: Directeur du Laboratoire Fnac Darty

Ivry-sur-Seine, 21 septembre 2022
