MODE D'EMPLOI ELISLIM 8058/3 INOX ELICA

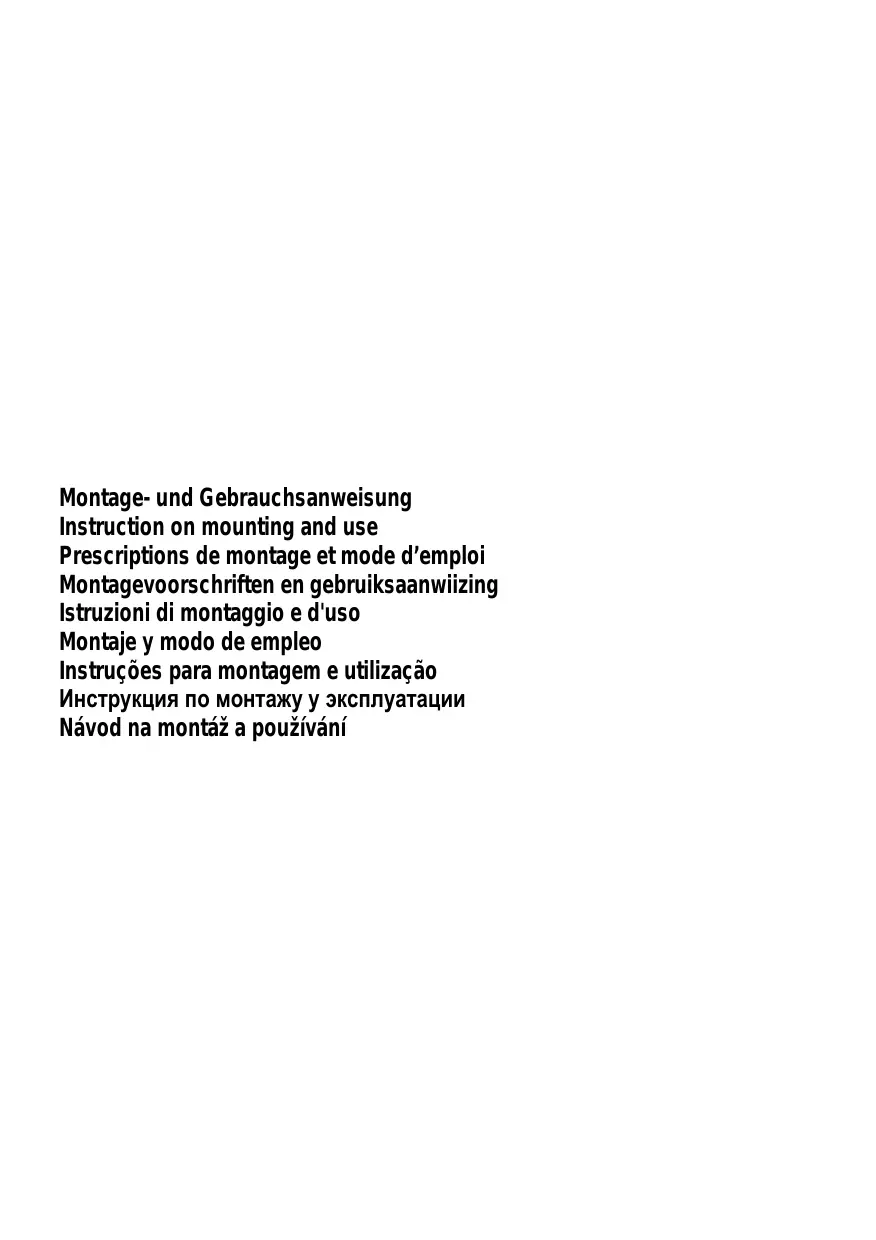

Prescriptions de montage et mode d'emploi
Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.
Suivre strictement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.
Version aspirante
La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis). Fig. 2 Installer le cerceau d'admission de façon à faire coïncider l'indice de repère C avec l'indice de repère D sur la hotte. Fig. 2
Version filtrante
Quand on n'a pas la possibilité d'évacuer l'air à l'extérieur, on emploie un filtre au charbon actif. L'air est dépuré par le filtre et remis dans le milieu. L'air est évacué à l'extérieur par un tube, à travers un meuble et joint à la bague de raccord.
Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie).
Installation
La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 65 cm dans le cas de cuisinières électriques et de 75 cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension du réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Si la hotte est fournie sans fiche (branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).
Attention! La substitution du cordon d'alimentation doit être effectuée par le service d'assistance technique autorisé.
Montage
Cet appareil est conçu pour être encastré dans un meuble ou un autre support.
Pour le fixage de la hotte, procéder ainsi :
Percer sur le fond du meuble en utilisant le gabarit fourni avec la hotte.
Faire un trou sur le haut et dans le fond du meuble (Ø 110-Ø115 mm) pour le passage du conduit d'évacuation.
Introduire de l'intérieur de l'armoire 4 vis E pour le fixage de la hotte.
Régler le profilé angulaire L jusqu'à le faire bien adhérer en agissant sur les vis F.
Description de la hotte
- Interrupteur éclairage
- Interrupteur vitesse moteur
- Tiroir amovible
- Grille de support du filtre anti-graisse
- Eclairage du plan de cuisson
Fonctionnement
Utiliser la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer le dispositif d'aspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
La hotte est équipée, selon les modèles, d'un moteur à 2 vitesses (version avec interrupteur de délambda) ou à vitesse variable, le réglage de la vitesse se fait au moyen d'un variateur électronique (version électronique).
La hotte est équipée d'un micro-interrupteur qui permet, au moment de l'ouverture du tiroir/volet, la mise en marche de l'aspirateur sur la vitesse préselectionnée.
Entretien
Veillez à débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.
Nettoyage
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS utiliser d'alcool!
Attention: Le non-respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie.
Nous recommandons donc vivement de respecter ces instructions.
Filtre anti-gras
S'il est situé à l'intérieur d'une grille support, il peut s'agir d'un des modèles suivants :
Le filtre en papier doit être changé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparaît au travers de la grille.
Il filtre éponge doit être lavé à l'eau chaude une fois par mois et changé tous les 5/6 lavages.
Il filtre métallique doit être nettoyé une fois par mois avec un detergent non agressif, à la main ou dans le lave-vaisselle à basse température et pendant un cycle court.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront en aucun cas modifiées.
Pour retirer le filtre, enlever la grille en tournant les verrous A.
Enlever les fermetures G et extraire le filtre H.
Attention! Si vous trouvez des difficultés à enlever la grille, contrôlez d'avoir bien ouvert le tiroir jusqu'à la fin de sa course.
Filtre à charbon actif (uniquement pour version recyclage)
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de régulation du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.
Pour monter le filtre au charbon :
Ouvrir la grille en tournant les verrous A.
Introduire le filtre dans les références B en faisant coïncider l'indice C avec l'indice D et tournez-le dans le sens des aiguilles d'une montre jusqu'au blocage.
Pour démonter le filtre au charbon, tournez-le dans le sens contraire des aiguilles d'une montre.
Remplacement des lampes
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Extraire complètement le tiroir.
Enlever la grille.
Changer l'ampoule endommagée en utilisant exclusivement des ampoules à olive de 40W maximum (E14).
Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
Attention
Ne jamais utiliser la hotte sans que la grille soit correctement montée.
La pièce doit disposer d'une ventilation suffisante dans le cas où vous utilisez simultanément la hotte et des appareils à gaz ou alimentés par d'autres combustibles.
L'air aspiré ne doit pas être dirigé dans un conduit utilisé pour l'évacuation de fumées produites par d'autres appareils à gaz ou alimentés par d'autres combustibles.
Il est sévèrement interdit de cuisiner des aliments à la flamme sous la hotte.
Il faut absolument éviter l'emploi de la flamme libre, celle-ci étant nuisible pour les filtres et pouvant provoquer des incendies.
La friture doit être faite sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
Pour ce qui concerne les mesures techniques et de sécurité qu'il faut adopter pour l'évacuation des fumées, veuillez vous référer aux dispositions prévues par les règlements des autorités locales compétentes.
La hotte doit être nettoyée fréquemment à l'intérieur comme à l'extérieur. L'inobservance des normes de nettoyage de la hotte, de la substitution et du nettoyage des filtres compte des risques d'accident.
Toute responsabilité est déclinée pour les événements, dégâts ou incendies provoqués à l'appareil par l'inobservance des instructions reportées dans ce manuel.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
