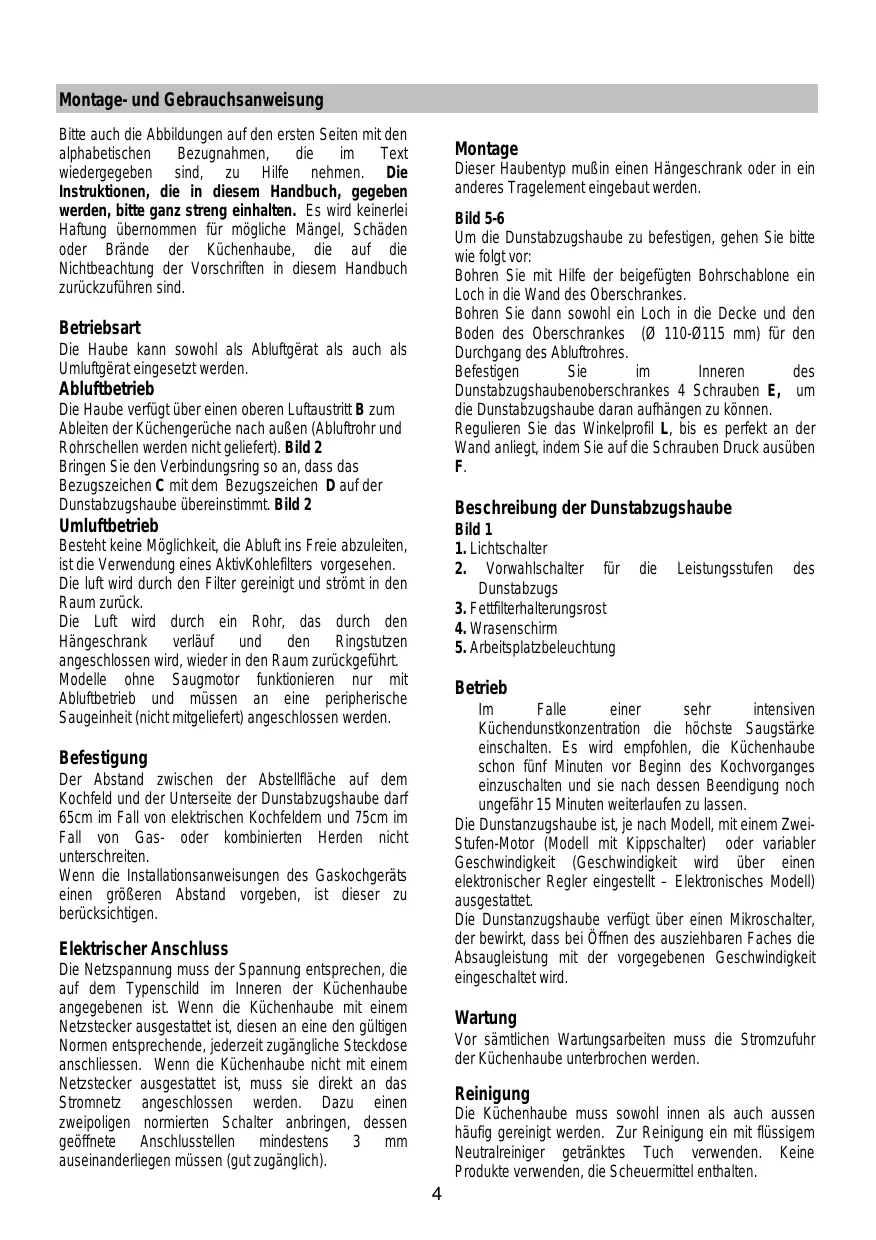

BEDIENUNGSANLEITUNG ELISLIM 8058/3 INOX ELICA
Bitte auch die Abbildungen auf den ersten Seiten mit den alphabetischen Bezugnahmen, die im Text wiedergegeben sind, zu Hilfenehmen. Die Instruktionen, die in dieser Handbuch, gegeben werden,itte ganz streng einhalten.Es wird keinerlei Haftung übernommen fur mögliche Mangel, Schaden oder Brande der Kuchenhaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind.
Betriebsart
Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.
Abluftbetrieb
Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Kuchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert). Bild 2 Bringen Sie den Verbindungsring so an, dass das Bezugszeichen C mit dem Bezugszeichen D auf der Dunstabzugshaube übereinstimmt. Bild 2
Umluftbetrieb
Besteht keine Möglichkeit, die Abluft ins Freie abzuleiten, ist die Verwendung eines AktivKohlefilters vorgesehen. Die Luft wird durch den Filter gereinigt und strom in den Raum zurück.
Die Luft wird durch ein Rohr, das durch den Hängeschrank verlauf und den Ringstutzen angeschlossen wird, wieder in den Raum zurückgefuhrt. Modelle ohne Saugmotor Funktionieren nur mit Abluftbetrieb und müssen an eine peripherische Saugeinheit (nicht mitgeliefert) angeschlossen werden.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 65cm im Fall von elektrischen Kochfeldern und 75cm im Fall von Gas- oder kombinierten Herden nicht untersreiben.
Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Inneren der Kuchenhaube angegeben ist. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, diesen an eine den gultigen Normen entsprechende, jederzeit zugängliche Steckdose anschliessen. Wenn die Kuchenhaube nicht mit einem Netzstecker ausgestattet ist, muss sie direkt an das Stromnetz angeschlossen werden. Dazu einen zweipoligen normierten Schalter anbringen, dessen geöffnete Anschlusstellen mindestens 3 mm auseinanderliegen müssen (gut zugänglich).
Montage
Dieser Haubentyp mußin einen Hängeschrank oder in ein anderes Tragelement eingebaut werden.
Bild 5-6
Um die Dunstabzugshaube zu befestigen, gehen Sieitte wie folgt vor:
Bohren Sie mit Hilfe der beigeufigsten Bohrschablone ein Loch in die Wand des Oberschrankes.
Bohren Sie dann sowohl ein Loch in die Decke und den Boden des Oberschrankes (Ø 110-Ø115 mm) für den Durchgang des Abluftrohres.
Befestigen Sie im Inneren des Dunstabzugshaubenoberschranks 4 Schrauben E, um die Dunstabzugshaube daran aufhängen zu konnen.
Regulieren Sie das Winkelprofil L, bis es perfect an der Wand anliegt, indem Sie auf die Schrauben Druck ausübten F.
Beschreibung der Dunstabzugshaube
Bild 1
- Lichtschalter
- Vorwahlschalter für die Leistungsstufen des Dunstabzugs
- Fettfilterhalterungsrost
- Wrasenschirm
- Arbeitsplatzbeleuchung
Betrieb
Im Falle einer sehr intensiven Kuchendunstkoncentration die hochste Saugstarke einschalten. Es wird empfohlen, die Kuchenhaubes schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebahr 15 Minuten weiterlaufen zu halten.
Die Dunstanzugshaube ist, je nach Modell, mit einem Zwei-Stufen-Motor (Modell mit Kippschalter) oder variabler Geschwindigkeit (Geschwindigkeit wird über einen elektronischer Regler eingestellt - Elektronisches Modell) ausgestellt.
Die Dunstanzugshaube verfügt über einen Mikroschalter, der bewirkt, dass bei Öffnen des ausziehbaren Faches die Absaugleistung mit der vorgegebenen Geschwindigkeit eingeschaltet wird.
Wartung
Vor samtlichen Wartungsarbeiten muss die Stromzufahr der Kuchenhaube unterbrochen werden.
Reinigung
Die Kuchenhaube muss sowohl innen als auch aussen haulig gereinigt werden. Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Zur beachtung: Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen.
Wir empfehlen dazu die folgenden Anweisungen zu beachten.
Feltfilter
Wenn dieser sich innerhalb eines Stutzgitters befindet, kann es sich um einen der folgenden Filtertypen handeln: Der Papierfilte muss einmal im Monat ausgewechselt werden oder dann, wenn er auf der Oberseite verfarbt ist und diese Verfärbung durch die Lächer des Gitters sightbar ist.
Der Schwammfilter muss einmal monatlich gewaschen und nach 5 - 6 Waschgängen ganz ausgewechselt werden.
Der Metallfilter muss einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Er kann auch in der Geschirrrspulmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfarben, was seine Filtertermiale jedoch in keiner Weise beeinträchtigt.
Bild 3-7
Um den Filter auszubauen, entfern Sie das Gitter, indem Sie die Riegel A drehen.
Entfermen Sie die Haltevorrichtungen G und ziehen Sie den Filter H Heraus.
Achtung! Sollte das Entfernen des Gitters
Schwierigkeiten bereiten, vergewissem Sie sich, dass der Schieber bis zum Schluss geoeffnet ist.
Aktivkohlefilter (nur bei der Umluftversion)
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.
Je nach der Benetzungsdauer des Herdes und der Hafigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.
Bild 3-4
Um den Aktivkohlefilter einzubauen:
Öffnen Sie das Gitter, indem Sie die Haltevorrichtungen drehen A.
Setzen Sie den Filter in die Ansätze B, indem Sie das Bezugszeichen C mit dem Bezugszeichen D übereinstimmen halten und drehen Sie den Filter im Uhrzeitigersinn ein, bis er festgeführt.
Um den Aktivkohlefilter auszubauen, drehen Sie ihn gegen den Uhrzeigersinn Heraus.
Ersetzten der Lempchen
Das Gerat von Stromnetz abschalten.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekührt sind.
Ziehen Sie das Fach vollständig heraus.
Entfermen Sie das Gitter.
Tauschen Sie die beschädigte Lampe aus; verwenden Sie dazu nur passende Gluhlampen mit max. 40 W (E14).
Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst vendet.
Warning
Betreiben Sie die Dunstabzugshaube nur mit fachgerecht eingesetzem Gitter!
Werden in demselben Raum, in dem die Dunstabzugshaube betrieben wird, gleichzeitig weitere gas- oder brennstoffbetriebene Geräte verwendet, so muss in dem Raum ausreichend Zuluft gewährleistet sein.
Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, daß der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiben.
Esistnichterlaubt,dieAbluft ineinenin Betrieb befindlichen Rauch-bzw.Abgaskamin oder Schacht zu leiten.
Brandgefahr! Flambieren ist unter der Dunstabzugshaube nicht gestattet!
Offenes Feuer schädigt die Filter der Dunstabzugshaube und kann Brände verursachen. Betreiben Sie die Dunstabzugshaube davon auf keinen Fall über offenem Feuer.
Fritieren Sie unter der Dunstabzugshaube nur unter ständiger Beobachtung, um zu verhindern, dass sich das erhitzte Öl entzündet.
Die Installation der Dunstabzugshaube ist unter Bechtung der einschlagigen Vorschriften der
Energieversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder vorzunehmen.
Reinigen Sie die Dunstabzugshaube auBen und innen regelmassig.
Es besteht Brandgefahr, wenn Sie die Dunstabzugshaube nicht regelmässig reinigen und die Filter nicht wie in der Bedienungsanleitung beschrieben wechseln.
Für eventuelle Schäden, Brände oder Unfälle, die durch Nichtbeachten dieser Anleitung entstehen, können keine Garantieleistungen geltend gemacht werden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Algerate (WEEE) ist vorliegenden Gerät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie die gesammlung zuführen. Im unsortierten Siedlungsmüll können ein solches Gerä durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.
Auf dem Produkt oder der beiliegenden
einer
Produktdokumentation ist folgenden Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie these Produkt im Recyclunghof mit einer getrennten Sammlung für Elektround Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclunghof fur Haushaltsmull oder an den Handler, bei dem Sie这点es Gerät erworbten haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung这点es Produkt zu erhalten.
