MODE D'EMPLOI DVD-S550 YAMAHA

• Français Aperçu des fonctions Fonctions spéciales CD-Vidéo & SVCD p. 13
• Contrôle de lecture (PBC) p. 13
• Prévisualisation p. 13
• Lecture d’un CD MP3/ DivX/ JPEG/ Kodak Picture p. 14
• Généralités p. 14
• Sélection d’un dossier et d’une plage/ d’un fichier p. 15
• Répétition (Repeat) et mode aléatoire (Shuffle) p. 15
• Fonctions spéciales des disques d’images p. 15
• Prévisualisation p. 15
• Zoom sur image p. 16
• Lecture multi-angle p. 16
• Effets de balayage p. 16
• Lecture simultanée de fichiers de musique MP3 et d’images JPEG Introduction Nous vous remercions d’avoir opté pour cette unité. Le présent manuel vous en expliquera le fonctionnement de base. Code de zone Les DVD doivent être étiquetés pour toutes les zones (ALL) ou pour la zone 2 pour être lus par ce lecteur de DVD. Vous ne pourrez pas lire des disques étiquetés pour d’autres zones. ALL Entretien des disques p. 16

Accessoires fournis – Télécommande – Piles (deux piles format AA) pour la télécommande – Câble RCA/cinch audio – Câble RCA/cinch vidéo – Mode d’emploi Remarques à propos des disques – Cette unité peut lire des disques DVD vidéo, CD vidéo, CD super vidéo, CD audio, CD-R, CD-RW, DVD+RW, DVD+R, DVD-R et DVD-RW. Cet appareil peut lire: – Fichiers MP3, Fichiers Picture (Kodak, JPEG) sur CD-R(W): – Format JPEG/ISO 9660 – Affichage maximum de 30 caractères. – Fichier DivX® sur CD-R[W]/DVD+R[W]/ DVD-R[W]: (DivX 3.11, 4,x et 5,x) – Il ne lira cependant que des CD-R et CDRW finalisés. – Selon les conditions de gravure (configuration du PC et logiciel utilisé), il se pourrait que certains disques que vous avez gravés vous-même ne puissent pas être lus. En outre, les caractéristiques (matériau) et l’état (griffes, déformation, etc.) des disques pourraient rendre leur lecture impossible. – Veillez à ne charger que des CD-R et CDRW proposés par des fabricants fiables. – N’utilisez jamais de disques de formes non standardisées (en forme de cœur, etc.).

– N’insérez jamais de disques contenant du papier collant, une décalcomanie ou tout autre object adhésif. Cela pourrait endommager l’unité. – N’insérez jamais de disque avec une étiquette confectionnée avec une imprimante grand public.

• Lorsqu’un disque est sale, nettoyez-le avec un chiffon en le frottant du centre vers la périphérie. Ne faites pas de mouvements circulaires.
• N’utilisez pas de solvants comme l’essence, les diluants, les produits de nettoyage disponibles dans le commerce ou les vaporisateurs antistatiques destinés aux disques analogiques. Marques déposées et brevets Fabriqué sous licence de Dolby Laboratories. “Dolby” et le symbole double-D sont des marques commerciales de Dolby Laboratories. “DTS” et “DTS Digital Out”, sont des marques commerciales de Digital Theater Systems, Inc,. DivX, DivX Certified et les logos associés sont des marques commerciales de DivXNetworks, Inc. et sont utilisés sous licence. Ce produit incorpore une technologie de protection des droits d’auteur couverte par des revendications de méthode de certains brevets américains et par d’autres droits de propriété intellectuelle de Macrovision Corporation et d’autres détenteurs de droits. L’utilisation de cette technologie de protection des droits d’auteur doit être autorisée par Macrovision Corporation. Elle n’est destinée qu’à un usage privé ou autre visionnement limité sauf autorisation contraire de Macrovision Corporation. L’analyse par rétrotechnique et le désossage de cette technologie sont interdits. Aperçu des fonctions Façade et panneau arrière STANDBY/ON – met l’appareil sous tension ou en mode de veille (Standby). Tiroir Témoin PROGRESSIVE – s’allume quand le lecteur passe en mode Progressive. ; PAUSE – interrompt momentanément la lecture. Français / OPEN/CLOSE – ouvre et referme le tiroir. 9 STOP – arrête la lecture. B PLAY – lance la lecture. Ecran – affiche diverses informations liées au fonctionnement du lecteur.

• Appuyez sur la touche et maintenez-la enfoncée pendant deux secondes environ. Cordon d’alimentation – relier à une prise secteur Sortie audio numérique COAXIAL – branchez cette prise à l’entrée numérique (coaxiale) d’un récepteur AV ou chaîne HiFi. Sortie audio numérique OPTICAL – branchez cette prise à l’entrée numérique (optique) d’un récepteur AV ou chaîne HiFi. Sortie VIDEO (composite) – branchez cette prise à l’entrée vidéo d’un récepteur AV. AUDIO OUT (gauche/droite) – branchez cette prise à l’entrées AUDIO d’un récepteur AV ou chaîne HiFi. Prise AV – branchez cette prise à un autre appareil via un câble péritel. Sortie vidéo COMPONENT – branchez ces prises aux entrées Y PB/ CB PR/CR d’un récepteur AV. Sortie S VIDEO – branchez cette prise à l’entrée S-Video d’un récepteur AV. Attention: Ne pas toucher les broches des connecteurs situés sur le panneau arrière. Une décharge électrostatique peut endommager irrémédiablement l’appareil.

Aperçu des fonctions Télécommande

– afficher le menu de disque principal (DVD) / revenir au menu précédent (VCD) MENU – pour accéder au menu d’un disque (DVD) / activer/couper la fonction PBC (VCD)

– (gauche/droite/haut/bas) opérer une sélection dans le menu ENTER/OK – accepter la sélection du menu

STOP STOP ( 9 ) – pour arrêter la lecture PLAY ( B ) – pour débuter la lecture PAUSE ( ; ) – pour interrompre momentanément la lecture / pour lire image par image REPEAT – pour répéter chapitre, plage, titre ou disque / lancer la lecture aléatoire de chapitres ou plages PAUSE

– pour rechercher en arrière* / passer à un chapitre ou à une plage précédents PLAY A B SCAN MUTE B/ | – mise sous tension de l’unité ou activation du mode de veille (Standby) Touches chiffrées (0-9) – permet de sélectionner des options chiffrées dans le menu ON SCREEN – pour accéder au menu de langue d'affichage du lecteur ou le supprimer SETUP – pour accéder au menu Setup du lecteur ou le supprimer DVD

– pour procéder à une recherche en avant* / vers un chapitre ou une plage précédents SUBTITLE – pour sélectionner la langue de sous-titrage ANGLE – pour sélectionner l’angle de la caméra DVD ZOOM – pour agrandir l’image vidéo AUDIO – pour sélectionner la langue de doublage et le format A-B – répéter une séquence spécifique SCAN – pour vérifier le contenu d'une plage ou du disque entier (VCD) / lire les premières 6 secondes ou moins de chaque plage (CD) MUTE – activer ou couper le son

• Appuyez sur la touche et maintenez-la enfoncée pendant deux secondes environ.

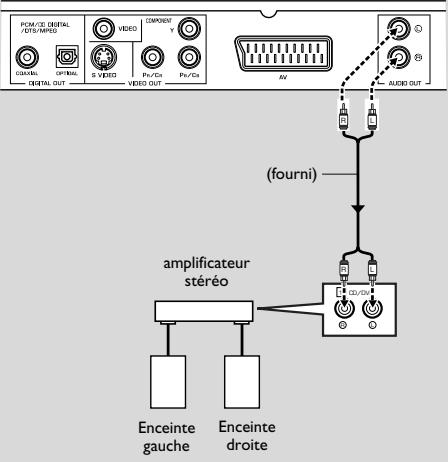

Opérations préalables Généralités concernant les connexions N’effectuez jamais de connexion tant que l’appareil est sous tension. Connexions analogiques Utilisez le câble audio/vidéo fourni pour établir la connexion entre les prises AUDIO OUT L (gauche) et R (droite) de l’unité et les entrées de votre sono (amplificateur stéréo etc.). Connexions numériques Cette unité dispose de prises de sortie numériques COAXIAL et OPTICAL. Raccorder une ou les deux prises à un récepteur AV avec décodeur Dolby Digital, DTS ou MPEG à l’aide des câbles respectifs (vendus séparément).

(fourni) amplificateur stéréo

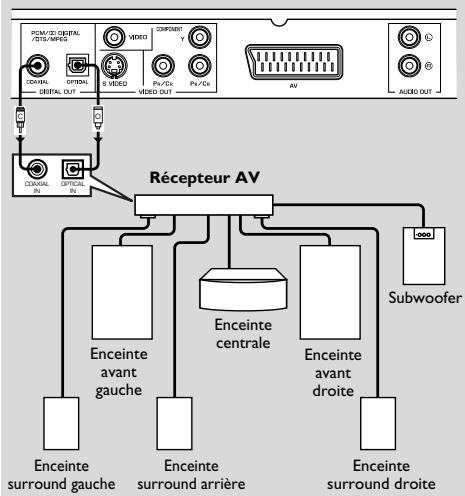

Récepteur AV OPTICAL

Enceinte gauche Enceinte droite Subwoofer Enceinte avant gauche Enceinte surround gauche Enceinte centrale Enceinte surround arrière Enceinte avant droite Enceinte surround droite Vous devrez placer la sortie numérique de l’unité sur ALL (voir page 20 “SORTIE NUMÉRIQUE”).

• Suivant l’appareil que vous possédez et celui que vous voulez connecter, vous pouvez procéder de différentes façons au branchement de l’unité. Les illustrations ci-après indiquent les possibilités de branchement.
• Veuillez vous référer, si nécessaire, au mode d’emploi des appareils respectifs afin de réaliser les connexions optimales.
• Ne connectez pas l’unité via votre magnétoscope car la qualité vidéo pourrait être déformée par le système de protection contre la copie.
• Ne pas connecter la sortie audio de l’unité à l’entrée phono de la chaîne stéréo. Remarque: – Si le format audio de la sortie numérique ne correspond pas aux capacités du récepteur, le récepteur produira un son puissant et déformé ou pas de son du tout. Sélectionnez bien le format audio qui convient à l’écran de menu prévu sur le disque. Si vous appuyez une ou plusieurs fois sur AUDIO, vous risquez de changer non seulement la langue audio mais également les formats audio, et le format sélectionné s’affiche pendant quelques secondes sur la fenêtre d’état. Opérations préalables Prise vidéo composite <B> Connexions vidéo Si votre récepteur AV possède des prises de sortie vidéo, raccordez-le (puis raccordez le télévisieur) de façon à pouvoir utiliser le même téléviseur pour plusieurs sources vidéo différentes (laserdisc, magnétoscope, etc.) simplement en réglant le sélecteur d’entrée de source de votre récepteur. Le lecteur de DVD possède trois types de prises de sortie vidéo. Utilisez celle qui correspond aux prises d’entrée de l’appareil que vous voulez raccorder. (fourni) <A>

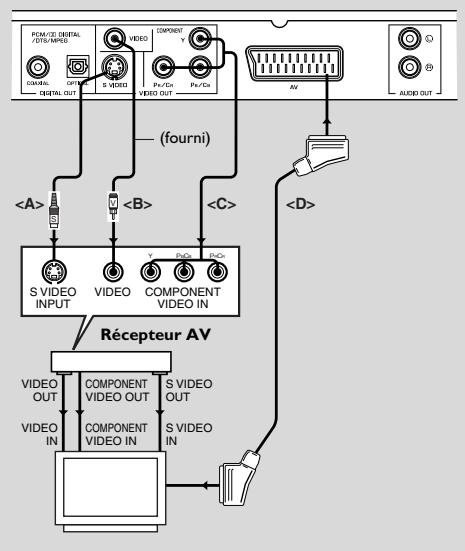

Prise S-vidéo <A> La connexion vidéo S (séparée) permet une image plus claire que la connexion vidéo composite en séparant la chrominance et la luminance lors de la transmission des signaux. Utilisez un câble S-vidéo vendu dans le commerce. Le récepteur (et le téléviseur) devra être équipé d’une entrée S-vidéo.

Utilisez le câble audio/vidéo fourni avec ceette unité pour raccorder ce lecteur à un téléviseur. Prise vidéo composante <C> La connexion vidéo composante permet d’obtenir une haute fidélité de restitution des couleurs (meilleure qu’avec une connexion S-vidéo), en séparant les signaux vidéo en signaux de luminance (Y, code de couleur de prise verte), et différence de couleur (Pb, bleu/Pr, rouge). Utilisez des câbles coaxiaux vendus dans le commerce. Votre récepteur (et le téléviseur) devra être équipé d’une entrée à composantes. Observez la couleur de chaque prise pour les connexions. Si votre récepteur ne possède pas de prises de sortie à composantes, vous obtiendrez une meilleure restitution des images en raccordant directement la sortie vidéo à composantes du lecteur de DVD vidéo à l’entrée à composantes de votre téléviseur. Remarque : – Vous devrez placer la sortie composante de l’unité sur YUV (voir page 23 “Commutation YUV/RGB”). Connexion Péritel <D> Si l’on désire raccorder correctement l’appareil à un téléviseur qui comporte seulement une borne comme entrée vidéo, utiliser la prise de sortie Péritel de l’appareil. Cette connexion offre la meilleure qualité d’image. Remarque : – Assurez-vous que le câble SCART avec l’indication “TV” est bien connecté au téléviseur et que le câble SCART avec l’indication “DVD” est relié au lecteur de DVD. Mise en route Step1: Installation des piles dans la télécommande

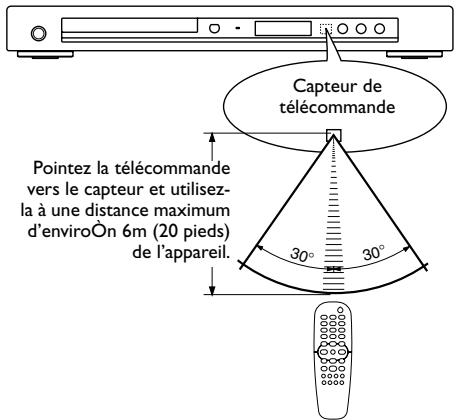

1 Ouvrez le compartiment des piles. 2 IInsérez deux piles de type R06 ou AA, en suivant les indications (+ –) situées à l’intérieur du compartiment. 3 Refermez le compartiment. Utilisation de la télécommande Capteur de télécommande Pointez la télécommande vers le capteur et utilisezla à une distance maximum d’enviroÒn 6m (20 pieds) de l’appareil. 1 Reliez le câble d’alimentation à une prise secteur. 2 Mettez votre télévsion et votre amplituner AV sous tension. 3 Sur l’ampli-tuner AV, choisissez la source de signal branchée à cette unité. Voyez le mode d’emploi de l’appareil en question pour davantage de renseignements. 4 Mettez cette unité sous tension. 5 Choisissez le bon canal vidéo sur votre télévision (exemples: EXT1, EXT2, AV1, AV2, AUDIO/VIDEO, etc. Voyez aussi le mode d’emploi de la télévision.) ➜ L’écran en face avant s’allume et le poste de télévision affiche la page par défaut. Step3: Sélection du système de codage couleur qui correspond à votre téléviseur Ce lecteur de DVD est compatible avec NTSC et PAL. Sélectionnez le système de couleur correspondant à votre TV. 30° 30°

TYPE TV AFFICHAGE TV PROGRESSIF RÉGLAGE COUL. COMPONENT Précautions d’utilisation pour la télécommande

• Ne renversez jamais d’eau ou d’autres liquides sur la télécommande.
• Ne laissez jamais tomber la télécommande.
• N’utilisez et ne rangez jamais la télécommande dans des endroits: – très humides, comme à proximité d’une baignoire; – très chauds, comme à proximité d’un radiateur ou d’un poêle; – soumis à des températures très basses; – poussiéreux. PAL NTSC MULTISTANDARD 1 Appuyez sur la touche SETUP. 2 Appuyez à plusieurs reprises sur 2 pour sélectionner {PAGE RÉGLAGES VIDÉO}. 3 Appuyez sur 34 pour sélectionner {TYPE TV}, et appuyez sur 2.

Step2: Mise sous tension Mise en route 4 Appuyez sur 34 pour sélectionner l’une des options ci-dessous: PAL Si votre téléviseur ne peut décoder que le système PAL, choisissez ce mode. Dans ce cas, le signal vidéo d’un disque enregistré en NTSC sera transcodé en PAL. NTSC Si votre téléviseur ne peut décoder que le système NTSC, choisissez ce mode. Dans ce cas, le signal vidéo d’un disque enregistré en PAL (VCD uniquement) sera transcodé en NTSC. MULTISTANDARD Si le téléviseur connecté est compatible avec NTSC et PAL (multisystème), sélectionnez ce mode. Le codage de sortie dépendra du codage couleur du signal vidéo du disque. 5 Sélectionnez un élément et appuyez sur ENTER/OK. Conseil: – Avant de modifier le réglage de norme TV, vérifiez que votre téléviseur est compatible avec le système de la norme TV sélectionnée. – Si le téléviseur n’affiche pas d’image correcte, attendez pendant 15 secondes pour qu’elle soit récupérée automatiquement. Step4: Sélection de la langue Vous pouvez choisir votre langue préférée de façon à ce que ce lecteur de DVD sélectionne automatiquement cette langue quand vous chargerez un disque. Si la langue choisie n’est pas disponible sur le disque, la langue par défaut du disque sera utilisée à la place. La langue de l’affichage sur l’écran (OSD) du menu de système ne changera plus après être sélectionnée. Choix de la langue menu

PAGE RÉGLAGES GÉNÉRAUX

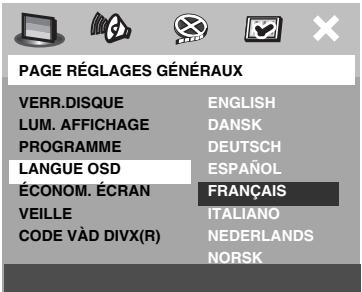

VERR.DISQUE LUM. AFFICHAGE PROGRAMME LANGUE OSD ÉCONOM. ÉCRAN VEILLE CODE VÀD DIVX(R) 1 Appuyez sur la touche SETUP. 2 Appuyez sur 1 2 pour sélectionner {PAGE RÉGLAGES GÉNÉRAUX}. 3 Appuyez sur 34 pour sélectionner {LANGUE OSD}, et appuyez sur 2. 4 Appuyez sur 34 pour sélectionner une langue et appuyez sur ENTER/OK. REMPLACEMENT PAL PAR NTSC:

SUPPRIMER CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

ENGLISH DANSK DEUTSCH ESPAÑOL FRANÇAIS ITALIANO NEDERLANDS NORSK Mise en route Choix de la audio, sous-titres et menu disque

1 Appuyez deux fois sur STOP 9, puis appuyez sur SETUP. 2 Appuyez à plusieurs reprises sur 2 pour sélectionner {PAGE PRÉFÉRENCES}. 3 Appuyez sur 34 pour sélectionner l’une des options ci-dessous, et appuyez sur 2. – ‘DOUBLAGE’ (Doublage - son du disque) – ‘S-TITRES’ (Sous-titres du disque) – ‘MENU DISQUE’ 4 Appuyez sur 34 pour sélectionner une langue et appuyez sur ENTER/OK. Si la langue que vous voulez n’est pas dans la liste, sélectionnez {AUTRES}, Utilisez le touches numériques (0-9) de la télécommande pour saisir le code de langue à 4 chiffres (page 26 “Codes de langue”) et appuyez sur ENTER/OK pour confirmer. 5 Répétez les étapes 3–4 pour les autres réglages. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

Utilisation des disques IMPORTANT! – Si l’icône ( ou X) de fonction interdite s’affiche sur l’écran du téléviseur lorsque vous appuyez sur une touche, cela signifie que cette fonction n’est pas disponible sur le disque en cours de lecture ou à ce moment-là. – Selon les DVD ou les CD vidéo, certaines opérations peuvent être différentes ou limitées. – N’appuyez pas sur le tiroir du disque et ne placez pas d’autre objet qu’un CD dans ce tiroir. Vous pourriez provoquer un dysfonctionnement. Opérations de lecture élémentaires 1 Appuyez sur le bouton STANDBY/ON du panneau avant pour mettre le lecteur de DVD sous tension. 2 Appuyez sur le bouton OPEN/CLOSE / du panneau avant pour ouvrir le tiroir du disque. 3 Posez le disque voulu dans le tiroir en orientant la face avec l’étiquette vers le haut. 4 Appuyez à nouveau sur le bouton OPEN/ CLOSE / pour refermer le tiroir. ➜ Le lecteur identifie le disque chargé puis démarre automatiquement la lecture. ➜ Si vous appuyez sur PLAY B lorsque le tiroir est ouvert, l’appareil ferme le tiroir et lance la lecture. Fonctions générales Sauf spécification contraire, toutes les opérations décrites sont basées sur l’utilisation de la télécommande. Interruption de la lecture 1 Durant la lecture, appuyez sur PAUSE ;. ➜ La lecture sera interrompue et le son sera coupé. 2 Appuyez à nouveau sur PAUSE ; pour sélectionner l’image suivante. 3 Pour revenir à la lecture normale, appuyez sur PLAY B. Sélection d’une plage/ d’un chapitre

• Appuyez sur S / T ou servezvous des touches numériques (0-9) pour taper directement le numéro de piste ou de chapitre. ➜ Si la fonction de répétition a été activée, un appui sur les touches S / T provoque une nouvelle lecture de la même piste ou du même chapitre. Recherche en arrière/en avant
• Tenez enfoncée la touche S / T, puis appuyez sur PLAY B pour reprendre la lecture normale. ➜ Pour accélérer la vitesse de recherche, tenez la touche S / T enfoncée. Arrêt de la lecture
• Appuyez sur STOP 9. CONSEILS: Avec certains disques, les fonctions décrites ici peuvent ne pas être accessibles. Reportez-vous toujours aux instructions fournies avec les disques.

Utilisation des disques Sélection des diverses fonctions de répétition/lecture aléatoire 8Répétition (Repeat) et mode aléatoire (Shuffle) DVD ➔ RPT ONE (répétition chapitre) ➔ RPT TT (répétition titre) ➔ SHUFFLE (aléatoire) ➔ RPT SHF (aléatoire répétition) ➔ RPT OFF (désactivation répétition)

➔ RPT ONE (répétition plage) ➔ RPT ALL (répétition disque) ➔ SHUFFLE (aléatoire) ➔ RPT SHF (aléatoire répétition) ➔ RPT OFF (désactivation répétition) MP3/DivX ➔ RPT ONE (répétition unique) ➔ RPT FLD (répétition dossier) ➔ SHUFFLE (répétition aléatoire) ➔ RPT OFF (désactivation répétition) Conseil utiles: – Pour les VCD, si le mode PBC est actif, la répétition de la lecture est impossible. Utilisation du menu du disque Lorsque vous insérez certains disques, un menu apparaîtra sur le téléviseur. Pour sélectionner une fonction de lecture ou un élément

• Utilisez 1 234 ou les touches numériques (0-9) de la télécommande puis appuyez sur ENTER/OK pour lancer la lecture. Pour entrer dans le menu ou en sortir
• Appuyez sur la touche MENU de la télécommande. Zoom sur image Cette fonction permet d’agrandir l’image sur l’écran du téléviseur et d’effectuer un panoramique dans l’image agrandie. 1 Pendant la lecture d’un disque, appuyez sur ZOOM à plusieurs reprises pour sélectionner le facteur de zoom. ➜ Utilisez les touches 1 234 pour voir le rfsde de l’image. ➜ La lecture continuera. 2 Appuyez sur ZOOM à plusieurs reprises pour rétablir la taille originale de l’image. Répétition d’un passage 1 Pendant la lecture d’un disque, appuyez sur A-B de la télécommande au point de départ. 2 Appuyez à nouveau sur A-B au point de fin désiré du passage. ➜ Les points A et B ne peuvent être définis qu’à l’intérieur d’un même chapitre ou d’une même piste. ➜ Ce passage se répète alors en continu. 3 Appuyez à nouveau sur A-B pour reprendre la lecture normale. Reprise de la lecture à partir du dernier point d’arrêt Vous pouvez relancer la lecture des 10 derniers disques, même si le disque a été éjecté.
• Chargez l’un des 10 derniers disques. ➜ «INSÉRER» s’affiche.
• Appuyez sur la touche PLAY B pour que la lecture du disque reprenne au dernier point d’arrêt. Pour annuler le mode de reprise
• En mode arrêt, appuyez de nouveau sur la touche STOP 9. CONSEILS: Avec certains disques, les fonctions décrites ici peuvent ne pas être accessibles. Reportez-vous toujours aux instructions fournies avec les disques.

• Pendant la lecture d’un disque, tenez enfoncé le bouton REPEAT pour choisir un mode de lecture. Opérations de lecture vidéo (DVD/VCD/SVCD) Utilisation des disques Affichage à l’écran (OSD) Le menu OSD affiche les informations de lecture du disque (numéro de titre ou de chapitre, temps de lecture écoulé, langue de doublage/sous-titres, etc.). Plusieurs opérations peuvent être effectuées sans interrompre la lecture du disque. 1 Pendant la lecture du disque, appuyez sur ON SCREEN. ➜ La liste des informations disponibles sur le disque apparaît sur l’écran du téléviseur. DVD MENU TITRE CHAPITRE DOUBLAGE S-TITRES 02/14 02/14 5.1CH ENG BITRATE VCD/SVCD MENU PLAGE DUR. DISQ. DUR. PLAGE

02/14 0:49:17 0:03:43 NON BITRATE 2 Appuyez sur 34 pour afficher les informations, puis appuyez sur ENTER/ OK pour y accéder. 3 Utilisez le touches numériques (0-9) pour saisir le numéro/ l’heure ou appuyez sur 34 pour faire une sélection, puis appuyez sur ENTER/OK pour confirmer. ➜ La lecture continuera à l’heure choisie ou au titre/ au chapitre/ à la plage sélectionné(e). Choix des titres/chapitres/plages (DVD/VCD) 1 Appuyez sur 34 pour choisir {TITRE} ou {CHAPITRE} (DVD) ou {PLAGE} (VCD). 2 Appuyez sur ENTER/OK. 3 Choisissez le numéro du titre, du chapitre ou de la plage voulu avec les touches numériques. Recherche temporelle (DVD/VCD) 1 Appuyez sur 34 pour choisir {DURÉE TT} ou {DURÉE CH} (DVD) ou {DUR. PLAGE} ou {DUR. DISQ.} (VCD). ➜ {DURÉE TT} indique la durée totale du titre en cours de lecture et {DURÉE CH} la durée totale du chapitre actuel. 2 Appuyez sur ENTER/OK. 3 Entrez la position voulue en heures, minutes et secondes (de gauche à droite) avec les touches numériques. (Exemple: 0:34:27) Doublage/sous-titres/angle (DVD) Vous pouvez choisir la langue de la bandeson avec {DOUBLAGE}, celle des soustitres avec {S-TITRES} et l’angle de prise de vue avec {ANGLE} (à condition que le disque propose ces fonctions). 1 Appuyez sur 34 pour choisir {DOUBLAGE}, {S-TITRES} ou {ANGLE}. 2 Appuyez sur ENTER/OK. 3 Pour la doublage et les sous-titres: Choisissez l’option voulue avec 34 et appuyez sur ENTER/OK. Pour l’angle de prise de vue (Angle): Choisissez l’angle voulu avec les touches numériques. Affichage de répétition/de la durée (DVD/VCD) 1 Appuyez sur 34 pour choisir {RÉPÉTITION} ou {AFF.DURÉE}. 2 Appuyez sur ENTER/OK. 3 Choisissez l’option voulue avec 34 et appuyez sur ENTER/OK. Affichage de la durée (CD) Chaque pression sur ON SCREEN change l’affichage de la durée comme suit: TOTAL ÉCOULÉ TOTAL RESTANT SIMPLE RESTANT

CONSEILS: Avec certains disques, les fonctions décrites ici peuvent ne pas être accessibles. Reportez-vous toujours aux instructions fournies avec les disques.

Utilisation des disques Fonctions spéciales DVD Lecture d’un titre 2 Appuyez sur les touches 1 234 ou sur les touches numériques (0-9) pour sélectionner une option de lecture. 3 Appuyez sur ENTER/OK pour confirmer. Angle de caméra

• Appuyez à plusieurs reprises sur ANGLE pour sélectionner l’angle désiré. Audio Changer la langue et/ou le format de la bande-so
• Appuyez à plusieurs reprises sur AUDIO pour sélectionner la langue de doublage désirée. Contrôle de lecture (PBC) Pour les VCD avec fonction contrôle de lecture (PBC) (version 2.0 uniquement)
• Appuyez sur MENU pour alterner entre ‘PBC ACTIVÉ’ et ‘PBC DÉSACTIVÉ’. ➜ Si ‘PBC ACTIVÉ’ est sélectionné, le menu du disque (s’il existe) s’affiche sur l’écran du téléviseur. ➜ Servez-vous du S / T ou sur une des touches numériques (0-9) pour choisir une option de lecture.
• Pendant la lecture, appuyez sur TOP MENU/RETURN pour revenir au menu (si PBC a été activé). Si vous voulez omettre le menu d’index et commencer directement la lecture à partir du début :
• Appuyez sur la touche MENU de la télécommande pour désactiver cette fonction. Prévisualisation Sous-titres
• Appuyez à plusieurs reprises sur SUBTITLE pour sélectionner la langue de sous-titres désirée. 1 Appuyez sur SCAN. 2 Appuyez sur 34 pour sélectionner

{APERÇU PLAGE}, {INTERVALLE

DISQUE} ou {INTERVALLE PLAGE}. 3 Appuyez sur ENTER/OK pour ouvrir une option. SÉLECTION TYPE APERÇU:

INTERVALLE DISQUE INTERVALLE PLAGE Remarque: – L’option {INTERVALLE PLAGE} est uniquement disponible pendant la lecture, quand la fonction PBC est coupée (Off). CONSEILS: Avec certains disques, les fonctions décrites ici peuvent ne pas être accessibles. Reportez-vous toujours aux instructions fournies avec les disques.

Français 1 Appuyez sur MENU. ➜ Le menu titres du disque s’affiche sur l’écran du téléviseur. Fonctions spéciales CD-Vidéo & SVCD Utilisation des disques

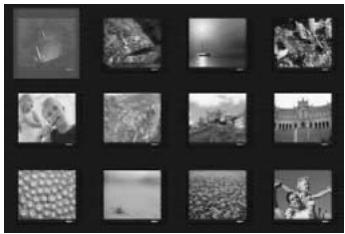

Cette fonction réduit l’image de chaque plage pour afficher à l’écran une mosaïque de six images et vous aider à identifier le contenu des plages du disque. INTERVALLE DISQUE Cette fonction sert à diviser un disque en six parties par des intervalles réguliers ; ces parties sont affichées sur une seule page pour vous aider à prévisualiser tout le disque. INTERVALLE PLAGE Cette fonction sert à diviser une plage en six parties par des intervalles réguliers; ces parties sont affichées sur une seule page pour vous aider à prévisualiser toute la plage. Pour les CD

• En mode arrêt, appuyez sur SCAN sur la télécommande. ➜ Chaque plage sera lue pendant quelques secondes. Lecture d’un CD MP3/ DivX/ JPEG/ Kodak Picture Généralités 1 Insérez un disque. ➜ Le temps de lecture de la table des matières du CD peut être supérieur à 30 secondes si la configuration du répertoire/fichier est compliquée. ➜ Le menu de disque apparaît sur l’écran du téléviseur. 2 La lecture commencera automatiquement. Sinon, appuyez sur PLAY B. 00:00 00:00 001/020 Favorite (exemple d’affichage de 6 vignettes) 4 Utilisez les touches 1 234 pour sélectionner une plage, ou le touches numériques (0-9) pour saisir le numéro de plage sélectionné à côté de {SÉLECTIONNER}. 5 Appuyez sur S / T pour ouvrir la page précédente ou suivante. 6 Appuyez sur ENTER/OK pour confirmer. Pour quitter la fonction de prévisualisation
• Utilisez les touches 1 234 pour sélectionner {SORTIR} et appuyez sur ENTER/OK pour confirmer. Pour retourner au menu de prévisualisation

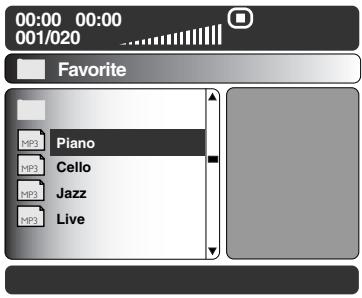

• Utilisez les touches 1 234 pour sélectionner {MENU} et appuyez sur ENTER/OK pour confirmer. MP3 Piano MP3 Cello MP3 Jazz MP3 Live Durant la lecture, vous pouvez;
• Appuyez sur la touche S / T pour sélectionner un autre titre ou une autre photo dans le répertoire sélectionné.
• Appuyez sur PAUSE ; pour interrompre la lecture. Conseil utiles: – Certains disques contenant des fichiers MP3/ JPEG/ DivX/ MPEG4 peuvent être incompatibles en raison de la configuration et des caractéristiques du disque ou des conditions d’enregistrement. CONSEILS: Avec certains disques, les fonctions décrites ici peuvent ne pas être accessibles. Reportez-vous toujours aux instructions fournies avec les disques.

Utilisation des disques Sélection d’un dossier et d’une plage/ d’un fichier Répétition (Repeat) et mode aléatoire (Shuffle) Quand le menu Picture CD/MP3 CD est à l’écran;

• Appuyez un long moment sur la touche REPEAT pour accéder à un «Mode lecture» différent. ➜ DOSSIER: lire tous les fichiers du dossier sélectionné. ➜ RÉPÉTITION UNIQUE: conserver l’image JPEG fixe sur l’écran ou lire un fichier MP3 en boucle. ➜ RÉPÉTITION DOSSIER: lire en boucle tous les fichiers du dossier sélectionné. ➜ LECT. ALÉAT.: lire tous les fichiers du dossier sélectionné en ordre aléatoire. 1 Insérez un disque d’image (CD Kodak Picture, JPEG). ➜ Si c’est un disque Kodak, le panorama sera activé. ➜ Si c’est un disque JPEG, le menu image s’affichera sur l’écran du téléviseur. 2 Appuyez sur PLAY B pour démarrer la lecture du diaporama. Prévisualisation Cette fonction vous permet de connaître le contenu du dossier en cours ou du disque complet. 1 Appuyez sur la touche STOP 9 durant la lecture des images JPEG. ➜ 12 images miniatures s’affichent sur l’écran du téléviseur. 2 Appuyez sur S / T pour afficher les autres images à la page suivante ou précédente. 3 Appuyez sur les touches 1 234 pour mettre en surbrillance une des images et appuyez sur ENTER/OK pour l’afficher Déplacez le curseur pour mettre en surbrillance au bas de la page. La lecture commence à partir de la première image de la page en cours. 4 Appuyez sur MENU pour retourner au menu CD d’images. CONSEILS: Avec certains disques, les fonctions décrites ici peuvent ne pas être accessibles. Reportez-vous toujours aux instructions fournies avec les disques.

Français 1 Appuyez sur 34 pour sélectionner le dossier et appuyez sur ENTER/OK pour l’ouvrir. 2 Appuyez sur 34 pour sélectionner une option. 3 Appuyez sur ENTER/OK pour confirmer. ➜ La lecture commencera à partir du fichier sélectionné jusqu’à la fin du dossier. Fonctions spéciales des disques d’images Utilisation des disques Zoom sur image 1 Pendant la lecture d’un disque, appuyez sur ZOOM à plusieurs reprises pour sélectionner le facteur de zoom. 2 Utilisez les touches 1 234 pour visualiser l’image grossie. Lecture multi-angle

• Durant la lecture, appuyez sur les touches 1 234 pour faire pivoter l’image sur l’écran du téléviseur. Touche 1: Faire pivoter l’image dans le sens antihoraire. Touche 2: Faire pivoter l’image dans le sens horaire. Touche 3: Inverser l’image verticalement. Touche 4: Inverser l’image horizontalement. Effets de balayage
• Appuyez sur la touche ANGLE à plusieurs reprises pour choisir parmi différents effets de balayage. ➜ Les variations d’effets de balayage apparaissent dans l’angle supérieur gauche de l’écran du téléviseur. Lecture simultanée de fichiers de musique MP3 et d’images JPEG 1 Insérez un disque contenant de la musique et des images. ➜ Le menu du disque s’affiche sur l’écran du téléviseur. 2 Sélectionnez une plage MP3. 3 Durant la lecture de fichiers de musique MP3, sélectionnez un dossier d’images sur l’écran du téléviseur, puis appuyez sur PLAY B. ➜ Les fichiers d’image seront lus les uns à la suite des autres jusqu’à la fin du dossier. 4 Pour arrêter la lecture simultanée, appuyez sur MENU et ensuite sur STOP 9. Conseil: – La lecture de certains disques Kodak ou JPEG peut subir une distorsion en raison de la configuration et des caractéristiques du disque. CONSEILS: Avec certains disques, les fonctions décrites ici peuvent ne pas être accessibles. Reportez-vous toujours aux instructions fournies avec les disques.

Menu Setup Le DVD se configure via l’écran du téléviseur, vous permettant de modifier la configuration de votre lecteur de DVD selon vos goûts. Menu d’installation générale

PAGE RÉGLAGES GÉNÉRAUX

VERR.DISQUE LUM. AFFICHAGE PROGRAMME LANGUE OSD ÉCONOM. ÉCRAN VEILLE CODE VÀD DIVX(R) Verrouillage/déverrouillage de lecture des DVD Certains DVD ne sont pas codés ou classés par le fabricant. Vous pouvez toutefois empêcher la lecture de certains DVD en les verrouillant ou déverrouillant, sans tenir compte de leur classification. Le lecteur de DVD peut mémoriser les réglages de 40 disques. 1 Sur la ‘PAGE RÉGLAGES GÉNÉRAUX’, appuyez sur 34 pour mettre {VERR.DISQUE}, et appuyez sur 2. VERROUILLER Sélectionnez cette option pour bloquer la lecture du disque sélectionné. Pour accéder à un disque bloqué, il faudra saisir un mot de passe de 6 chiffres. Le mot de passe par défaut est ‘000 000’ (voir page 25 “Modification du mot de passe”). DÉVERROUILLER Sélectionnez cette option pour déverrouiller le disque et permettre sa lecture future. Réglage de luminosité de l’écran utilisateur Vous pouvez sélectionner différents niveaux de luminosité de l’écran. 1 Sur la ‘PAGE RÉGLAGES GÉNÉRAUX’, appuyez sur 34 pour mettre {LUM. AFFICHAGE}, et appuyez sur 2. 100% Luminosité maximale 70% Luminosité moyenne 40% Luminosité faible 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. Français 1 Appuyez sur SETUP. 2 Sélectionnez l’icône “General Setup” en appuyant sur 1 2: 3 Appuyez sur ENTER/OK pour confirmer. 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. Programme (non disponible pour les CD d’images/MP3) Vous pouvez écouter le contenu du disque dans l’ordre qui vous convient, en programmant l’ordre de lecture des pistes. Vous pouvez mémoriser jusqu’à 20 pistes. 1 Sur la ‘PAGE RÉGLAGES GÉNÉRAUX’, appuyez sur 34 pour mettre {PROGRAMME}, en surbrillance, puis appuyez sur 2 pour sélectionner {MENU ENTRÉE}. 2 Appuyez sur ENTER/OK pour confirmer.

8 __ 4 __ 9 __ 5 __ 10 __ CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

Menu Setup Introduction d’une plage/chapitre favorite 3 Tapez le numéro de la plage/chapitre à l’aide des touches numériques (0-9). 4 Utilisez les touches 1 234 pour placer le curseur sur la position sélectionnée suivante. ➜ Si le numéro de plage/chapitre est supérieur au chiffre dix, appuyez sur T pour ouvrir la page suivante et poursuivre la programmation, ou ➜ Appuyez sur 1 234 pour mettre en surbrillance l’option {SUIV.} et appuyez ensuite sur ENTER/OK. 5 Répétez les étapes 3–4 si vous voulez saisir un autre numéro de plage/chapitre. Suppression d’une plage/chapitre 6 Utilisez les touches 1 234 pour placer le curseur sur la plage/chapitre à supprimer. 7 Appuyez sur ENTER/OK pour supprimer la plage/chapitre du menu programme. Lecture de plages 8 Après avoir terminé la programmation, utilisez les touches 1 234 pour mettre en surbrillance l’option {DÉBUTER}, et appuyez sur ENTER/OK. ➜ Le lecteur de DVD lit les plages sélectionnées dans l’ordre programmé. Quitter la lecture du programme 9 Dans le menu ‘Programme’, utilisez les touches 1 234 pour mettre en surbrillance l’option {SORTIR} et appuyez sur ENTER/OK. Choix de la langue OSD Ce menu contient diverses options de langue d’affichage à l’écran. Pour plus de renseignements, voir page 8. Économiseur d’écran Cette option permet d’activer ou de couper la fonction d’économiseur d’écran. 1 Sur la ‘PAGE RÉGLAGES GÉNÉRAUX’, appuyez sur 34 pour mettre {ÉCONOM. ÉCRAN}, et appuyez sur 2. OUI Cette option permet d’éteindre l’écran du téléviseur lorsque la lecture est arrêtée ou interrompue pendant plus de 15 minutes. NON L’économiseur d’écran est inactivé. 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. Arrêt progr. Cette fonction place automatiquement le DVD en mode de veille une fois que le laps de temps programmé s’est écoulé. 1 Sur la ‘PAGE RÉGLAGES GÉNÉRAUX’, appuyez sur 34 pour mettre {VEILLE}, et appuyez sur 2. 2 Appuyez sur 34 pour choisir un réglage. ➜ Vous avez le choix entre 15, 30, 45 et 60 minutes. Sélectionnez {NON} pour annuler la fonction d’arrêt de programme. 3 Appuyez sur ENTER/OK pour confirmer votre choix. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

Menu Setup Code d’inscription DivX® VOD 2 Appuyez sur ENTER/OK pour quitter. 3 Utilisez le code d’inscription pour acheter ou louer les vidéos du service DivX® VOD sur le site www.divx.com/vod. Suivez les instructions et téléchargez la vidéo sur un CD-R pour la lire avec ce lecteur de DVD. Conseils utiles: – Les vidéos provenant du service DivX® VOD ne peuvent être lues que sur ce lecteur DVD. – La recherche temporelle n’est pas disponible durant la reproduction d’un film DivX. Menu Réglages Audio 1 Appuyez sur SETUP. 2 Sélectionnez l’icône “Régl. audio” en appuyant sur 1 2. 3 Appuyez sur ENTER/OK pour confirmer. Français Yamaha fournit un code d’inscription DivX® VOD (Video On Demand) qui vous permet de louer et d’acheter des vidéos en utilisant le service DivX® VOD. Pour en savoir plus, voyez www.divx.com/ vod. 1 Sur la ‘GENERAL SETUP PAGE’, appuyez sur 34 pour mettre {CODE VÀD DIVX(R)}, et appuyez sur 2. ➜ Le code d’inscription apparaît.

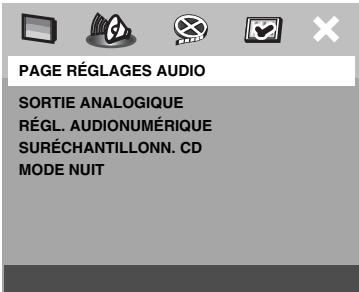

MODE NUIT Réglage de la sortie analogique Sélectionnez la sortie analogique qui convient le mieux à la lecture du lecteur de DVD. 1 Sur la ‘PAGE RÉGLAGES AUDIO’, appuyez sur 34 pour mettre {SORTIE ANALOGIQUE}, et appuyez sur 2.

Permet de sélectionner la sortie de canal stéréo, le son ne sortant que des deux enceintes avant. G/D Choisissez cette option uniquement si votre lecteur de DVD est branché à un décodeur Dolby Prologic. SURR. V Cette option recrée virtuellement les canaux Surround. 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

Menu Setup Réglage de la sortie numérique Les options comprises dans le menu Réglage Audionumérique sont : ‘Digital Output’ (Sortie numérique) et ‘LPCM Output’ (Sortie LPCM). Sur la ‘PAGE RÉGLAGES AUDIO’, appuyez sur 34 pour mettre {RÉGL. AUDIONUMÉRIQUE}, et appuyez sur 2. Appuyez les touches 34 pour mettre une option en surbrillance. Accédez au sous-menu en appuyant sur la touche 2. Déplacez le curseur à l’aide des touches 34 pour mettre en surbrillance l’option de votre choix.

Réglez la sortie numérique en fonction de votre connexion audio en option. NON Désactive la sortie numérique. TOUT Si vous avez connecté DIGITAL AUDIO OUT à un décodeur/ récepteur multicanaux. MIC Only if your receiver is not capable of decoding multi-channel audio. Seulement si votre récepteur est incapable de décoder le son multicanaux. SORTIE LPCM Si vous connectez le lecteur de DVD à un récepteur compatible LPCM via les sorties numériques (coaxiales, etc.), vous devrez peut-être sélectionner la ‘SORTIE LPCM’. Les disques étant enregistrés à une certaine fréquence d’échantillonnage, plus cette fréquence est élevée, meilleur est le son. 48K Lecture d’un disque enregistré à la fréquence d’échantillonnage de 48 kHz. Les données numériques PCM de 96kHz (si le disque en contient) sont converties à 48kHz. 96K Lecture d’un disque enregistré à la fréquence d’échantillonnage de 96 kHz. En présence d’un disque de 96kHz protégé contre la copie, la sortie numérique est coupée, conformément à la norme. Augmentation de fréquence d’échantillonnage du CD Basée sur un procédé de traitement numérique sophistiqué, cette fonction permet d’augmenter la fréquence d’échantillonnage de vos CD lors de la lecture. Lorsque vous activez le suréchantillonnage, le lecteur passe automatiquement en mode stéréo. 1 Sur la ‘PAGE RÉGLAGES AUDIO’, appuyez sur 34 pour mettre {SURÉCHANTILLONN. CD}, et appuyez sur 2. DÉSACTIVÉ Sélectionnez cette option pour désactiver le suréchantillonnage du CD.

Sélectionnez cette option pour convertir la fréquence d’échantillonnage des CD en la multipliant par 2.

Sélectionnez cette option pour convertir la fréquence d’échantillonnage des CD en la multipliant par 4. 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. Remarque : – Ce cadre est seulement applicable pour les signaux sort des crics analogues. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

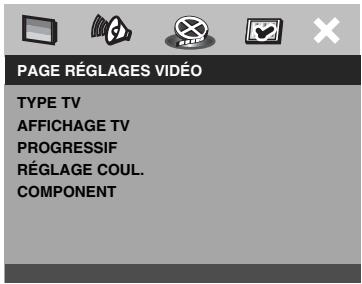

Menu Setup Mode nocturne Menu Réglages vidéo 1 Appuyez sur SETUP. 2 Sélectionnez l’icône “Régl. vidéo” en appuyant sur 1 2. 3 Appuyez sur ENTER/OK pour confirmer.

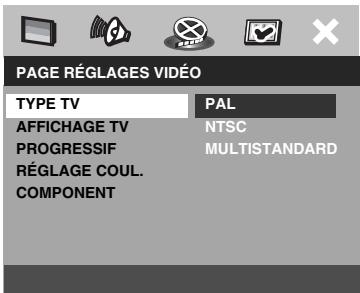

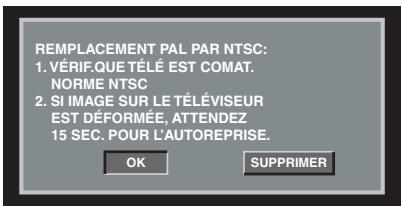

TYPE TV AFFICHAGE TV PROGRESSIF RÉGLAGE COUL. COMPONENT Permet de régler l’aspect de l’image du lecteur de DVD en fonction du téléviseur connecté. Le format que vous sélectionnez doit être disponible sur le disque. S’il ne l’est pas, les réglages de configuration de votre téléviseur n’adapteront pas l’image au cours de la lecture. 1 Sur la ‘PAGE RÉGLAGES VIDÉO’, appuyez sur 34 pour mettre {AFFICHAGE TV}, et appuyez sur 2. 2 Appuyez sur 34 pour sélectionner l’une des options ci-dessous : 4:3 PAN SCAN Si vous avez un téléviseur normal et que vous voulez que les deux côtés de l’image soient coupés ou formatés pour tenir dans l’écran. 4:3 LETTER BOX Si vous avez un téléviseur normal. L’image sera alors affichée sur toute la largeur de l’écran, avec des bandes noires au-dessus et en dessous de l’image. 16:9 Si vous avez un téléviseur à écran large. 3 Sélectionnez un élément et appuyez sur ENTER/OK. Type TV Ce menu contient des options pour sélectionner la norme de couleur qui correspond au téléviseur connecté. Pour plus de renseignements, voir page 7. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

Français Lorsqu’il est activé, les sorties de volume hautes sont adoucies et les sorties de volume basses sont élevées à un niveau audible. Ce mode vous permet de regarder votre film d’action préféré la nuit, sans gêner les autres. 1 Sur la ‘PAGE RÉGLAGES AUDIO’, appuyez sur 34 pour mettre {MODE NUIT}, et appuyez sur 2. OUI Sélectionnez cet élément pour diminuer les écarts de volume. Cette fonction n’est disponible que pour les films dotés du mode dolby numérique. NON Sélectionnez cet élément quand vous voulez profiter du son surround avec sa piste dynamique complète. 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. Affichage TV Menu Setup Progressif Cette fonction ne s’applique que si vous avez connecté le lecteur de DVD à un téléviseur Progressive Scan en utilisant les jacks composant Y Pb Pr (voir page 6). 1 Sur la ‘PAGE RÉGLAGES VIDÉO’, appuyez sur 34 pour mettre {PROGRESSIF}, et appuyez sur 2. NON Pour désactiver la fonction de balayage progressif. Pour activer la fonction de balayage progressif. 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. Remarques sur l’activation de la fonction Progressif: – Vérifiez que votre téléviseur est compatible Balayage progressif (à balayage progressif). – Branchez votre téléviseur avec un câble vidéo composantes YPbPr.

D’ASSISTANCE TECHNIQUE. Réglages couleur Ce lecteur de DVD propose trois réglages de couleur prédéfinis et un réglage que vous pouvez personnaliser. 1 Sur la ‘PAGE RÉGLAGES VIDÉO’, appuyez sur 34 pour mettre {RÉGLAGE COUL.}, et appuyez sur 2. STANDARD Sélectionnez cette option pour choisir une norme d’image. LUMINEUX Sélectionnez cette option pour rendre l’image du téléviseur plus lumineuse. DOUX Sélectionnez cette option pour rendre l’image du téléviseur plus douce. PERSONNEL Sélectionnez cette option pour personnaliser les réglages couleur en réglant la luminosité, le contraste, la teinte et la couleur (saturation). 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. 3 Si vous sélectionnez {PERSONNEL}, passez aux étapes 4–7. ➜ Le menu ‘RÉGLAGE IMAGE PERSONNEL’ s’affiche.

RÉGLAGE IMAGE PERSONNEL

LUMINEUX CONTRASTE TEINTE COULEUR Cet appareil est compatible avec la gamme complète de produits YAMAHA, y compris les projecteurs DPX-1000, LPX-510 et l’écran plasma PDM-4210E. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

Menu Setup Commutation YUV/RGB Ce réglage vous permet de régler la sortie du signal vidéo soit sur RGB (et Péritel), soit sur Y Pb Pr (YUV). 1 Sur la ‘PAGE RÉGLAGES VIDÉO’, appuyez sur 34 pour mettre {COMPONENT}, et appuyez sur 2. YUV Sélectionnez cette option pour obtenir une connexion Y Pb Pr. RGB Sélectionnez cette option pour obtenir une connexion Péritel. 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

Français 4 Appuyez sur 34 pour sélectionner l’une des options ci-dessous : LUMINEUX Augmentez la valeur pour augmenter la luminosité de votre image ou vice versa. Choisissez zéro (0) pour obtenir un réglage moyen. CONTRASTE Augmentez la valeur pour augmenter la netteté de votre image ou vice versa. Choisissez zéro (0) pour équilibrer le contraste. TEINTE Augmentez la valeur pour rendre l’image plus sombre ou vice versa. Choisissez zéro (0) pour obtenir un réglage moyen. COULEUR Augmentez la valeur pour rehausser la couleur de votre image ou vice versa. Choisissez zéro (0) pour équilibrer la couleur. 5 Appuyez sur 1 2 pour ajuster les valeurs de ces paramètres à votre préférence personnelle. 6 Répétez les étapes 4–5 pour régler d’autres options de couleur. 7 Appuyez sur ENTER/OK pour confirmer. Menu Setup Menu relatif aux réglages préférentiels 1 Appuyez deux fois sur STOP 9 pour interrompre la lecture (si elle est en cours) et appuyez sur SETUP. 2 Sélectionnez “Régl. Préf. “ en appuyant sur 3 Appuyez sur ENTER/OK pour confirmer.

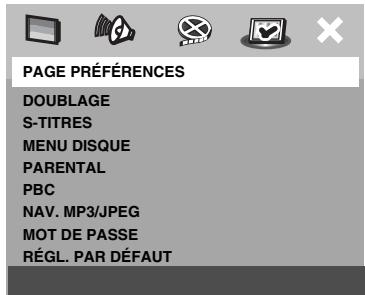

Choix de la langue doublage, sous-titres et menu disque Ces menus contiennent plusieurs options de langue de doublage, sous-titres et menu disque, qui peuvent être enregistrées sur le DVD. Pour plus de renseignements, voir page 9. Limitation de lecture en configurant le Contrôle parental Les films sur DVD peuvent comporter des scènes non adaptées aux enfants. C’est la raison pour laquelle certains disques sont dotés de la fonction de « contrôle parental » s’appliquant à la totalité du disque ou à certaines scènes. Les scènes sont classées par degrés allant de 1 à 8 et des scènes de substitution, plus appropriées, sont également prévues sur le disque. Le classement dépend du pays. La fonction de « contrôle parental » vous permet d’empêcher vos enfants de voir certains films ou de leur montrer des films avec des scènes de substitution. 1 Sur la ‘PAGE PRÉFÉRENCES’, appuyez sur 34 pour mettre {PARENTAL}, et appuyez sur 2.

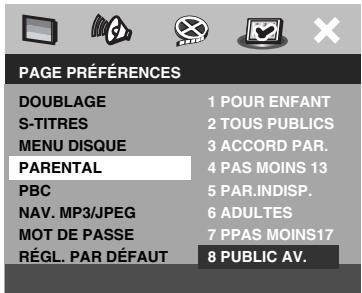

2 Appuyez sur 34 pour sélectionner un niveau de classification pour le disque inséré et appuyez sur ENTER/OK. ➜ Pour désactiver le contrôle parental et pouvoir regarder tous les disques, choisissez {8 PUBLIC AV.}. 3 Utilisez le touches numériques (0-9) pour saisir le code à six chiffres (voir page 25 “Modification du mot de passe”). ➜ Les DVD classés au-dessus du niveau que vous avez sélectionné ne pourront pas être regardés, sauf si vous tapez votre mot de passe de six chiffres. Conseils utiles: – Les disques CD-Vidéo, SVCD et CD n’ont pas d’indication de niveau : le contrôle parental est donc sans effet sur ces disques comme sur la plupart des DVD illégaux. – Certains DVD ne sont pas codés selon un niveau de contrôle parental, bien que la classification du film soit imprimée sur la jaquette. Dans ce cas, la fonctionnalité de contrôle parental ne peut pas être utilisée. Playback Control (PBC) Cette option peut être PBC ACTIVÉE ou PBC DÉSACTIVÉ seulement pour les VCD (version 2.0 uniquement) ayant une fonction de contrôle de lecture. Pour plus de renseignements, voir page 13. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

1 POUR ENFANT 2 TOUS PUBLICS 3 ACCORD PAR. 4 PAS MOINS 13 5 PAR.INDISP. 6 ADULTES 7 PPAS MOINS17 8 PUBLIC AV. Menu Setup Navigateur MP3/JPEG Modification du mot de passe Le même mot de passe est utilisé pour le Contrôle parental et le Verrouillage disque. Entrez votre mot de passe de six chiffres lorsque vous y êtes invité à l’écran. Le mot de passe par défaut est 000 000. 1 Sur la ‘PAGE PRÉFÉRENCES’, appuyez sur 34 pour mettre {MOT DE PASSE}, en surbrillance, puis appuyez sur 2 pour sélectionner {CHANGER}.

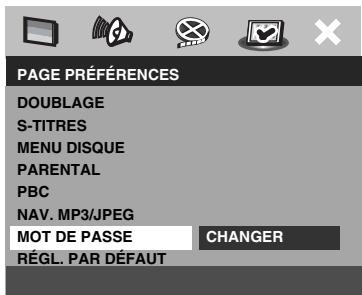

CHANGER ANCIEN MOT P. NOUV. MOT P. CONFIR.MOT P. Français Le navigateur MP3/JPEG peut être réglé seulement si un menu est enregistré sur le disque. Il vous permet de sélectionner différents menus d’affichage pour naviguer facilement. 1 Sur la ‘PAGE PRÉFÉRENCES’, appuyez sur 34 pour mettre {NAV. MP3/JPEG}, et appuyez sur 2. SANS MENU Sélectionnez cette option pour afficher tous les fichiers contenus sur le CD MP3/ images. AVEC MENU Sélectionnez cette option pour afficher le menu de dossiers du CD MP3/ images. 2 Appuyez sur 34 pour sélectionner un réglage, puis appuyez sur ENTER/OK pour confirmer. 2 Appuyez sur ENTER/OK pour ouvrir la page ‘Page Modification Mot Passe’.

3 Utilisez le touches numériques (0-9) pour saisir votre ancien code à 6 chiffres. ➜ La première fois, tapez le code ‘000 000’. ➜ Si vous avez oublié votre code à 6 chiffres, tapez ‘000 000’. 4 Saisissez votre nouveau code de 6 chiffres. 5 Saisissez votre nouveau code de 6 chiffres une seconde fois pour confirmer. ➜ Le nouveau code à 6 chiffres entre en vigueur. 6 Appuyez sur ENTER/OK pour confirmer. Restauration des réglages d’origine Si vous sélectionnez la fonction ‘RÉGL. PAR DÉFAUT’, toutes les options et vos réglages personnels reviendront aux réglages d’usine par défaut, sauf votre mot de passe Code parental. 1 Sur la ‘PAGE PRÉFÉRENCES’, appuyez sur 34 pour mettre {RÉGL. PAR DÉFAUT}, en surbrillance, puis appuyez sur 2 pour sélectionner {RÉINITIALIS.}. 2 Appuyez sur ENTER/OK pour confirmer. ➜ Tous les éléments du menu de configuration reviennent à leurs réglages par défaut. CONSEILS: Pour retourner au menu précédent, appuyez sur 1. Pour quitter le menu, appuyez sur SETUP.

Codes de langue Ces pages permettent de choisir d’autres langues. Ce réglage n’affecte pas les options choisies avec “DOUBLAGE”, “S-TITRES” ou “MENU DISQUE”.

Guide de dépannage Si l’unité ne semble pas se comporter de la manière escomptée, vérifiez les points suivants. Si le problème ne peut pas être résolu, voire s’il ne figure même pas dans la liste, mettez l’unité en mode de veille et adressez-vous à votre revendeur YAMAHA ou un SAV agréé. Problème

Solution Pas d’alimentation – Vérifiez que le cordon d’alimentation est correctement branché. – Appuyez sur STANDBY/ON sur la façade du lecteur de DVD pour l’allumer. Pas d’image – Reportez-vous au mode d’emploi du téléviseur pour sélectionner le canal d’entrée vidéo adéquat. Faites défiler les canaux du téléviseur jusqu’à ce que vous voyiez les images du DVD. – Vérifiez que le téléviseur est bien sous tension. Image déformée – Il se peut que l’image présente une légère distorsion, suivant le type de disque lu. Ce n’est pas un dysfonctionnement. Image complètement déformée ou image noir et blanc avec un disque DVD – Vérifiez que le disque est compatible avec le lecteur de DVD. – Vérifiez que le réglage de la norme TV du lecteur de DVD correspond au disque et à votre téléviseur. Pas de son ou son déform – Réglez le volume. – Vérifiez que les enceintes sont correctement branchées. Pas de son sur la sortie numérique – Vérifiez les branchements numériques. – Vérifiez que votre récepteur peut décoder MPEG-2 ou DTS; à défaut, assurez-vous que la sortie numérique est réglée sur MIC (PCM ONLY). – Vérifiez que le format audio de la langue sélectionnée correspond aux capacités de votre récepteur. Absence de son et d’image – Vérifiez que les câbles SCART (PÉRITEL) sont connectés à l’appareil approprié (voir le paragraphe “Connexions vidéo”). Le disque ne peut être lu – Le DVD+R/RW, DVD-R/RW, CD-R/RW doit être finalisé. – Vérifiez que l’étiquette du disque est orientée vers le haut. – Essayez un autre disque : le premier est peut-être défectueux. – Si vous gravez vous-même un CD d’images ou un CD MP3, assurez-vous qu’il contient au moins 10 images ou 5 morceaux de musique MP3, respectivement. – Code de région incorrect. L’image s’arrête momentanément pendant la lecture du disque – Nettoyer le disque avec un chiffon doux (toujours à partir du centre du disque vers l’extérieur) pour supprimer d’éventuelles traces de doigts ou de rayures. Le lecteur ne réagit pas à certaines touches de la télécommande – Orientez la télécommande directement vers le capteur situé en façade du lecteur. – Rapprochez-vous du lecteur. – Remplacez les piles de la télécommande. – Vérifiez que la polarité des piles (signes +/–) est conforme aux indications. Guide de dépannage Problème Solution – Pour réinitialiser complètement le lecteur, débranchez la pendant 5 à 10 secondes du secteur. Le lecteur ne réagit pas à certaines commandes pendant la lecture – Ces opérations ne sont peut-être pas permises par le disque. Consultez les instructions du disque. Le lecteur de DVD-Vidéo ne peut lire les CD/DVD – Utilisez un CD/DVD de nettoyage, disponible dans le commerce, pour nettoyer la lentille avant d’envoyer le lecteur de DVD-Vidéo en réparation. Le lecteur ne réagit pas à certaines commandes de fonctionnement pendant la lecture – Appuyez 2 fois “STOP” avant d’appuyer sur “Menu Setup”. – Ces commandes ne sont pas autorisées par le disque. Reportez-vous aux instructions du disque. Impossible de lire le format de fichier DivX – Vérifiez que le fichier DivX a été codé en mode Home Theater avec un codeur DivX 5.x. Impossible de sélectionner l’activation ou la désactivation du balayage progressif – Vérifiez que la sortie du signal vidéo est réglée sur « YUV ». Aucun son durant la lecture de films DivX – Il est possible que ce codec audio ne soit pas compatible avec le lecteur de DVD. Français Les boutons ne fonctionnent pas

Caractéristiques techniques PERFORMANCES AUDIO DVD-Vidéo CD-Vidéo et SVCD PICTURE CD CD-R, CD-RW

Convertisseur NA 24bits Signal/Bruit (1kHz) 105dB Gamme dynamique (1kHz) 100dB DVD fréq.d’éch. 96 kHz fréq.d’éch. 48 kHz SVCD fréq.d’éch. 48 kHz fréq.d’éch. 44,1 kHz fréq.d’éch. 44,1 kHz CD/VCD Bruit de distorsion (1kHz) 0,003% Sortie vidéo (CVBS) Sortie S-Vidéo STANDARD TV (PAL/50Hz) (NTSC/60Hz) Sortie RVB (SCART) Sortie vidéo à composantes 1 V c-à-c en 75 ohms Y: 1 V c-à-c en 75 ohms C: 0,3 V c-à-c en 75 ohms 0,7 V c-à-c en 75 ohms Y: 1 V c-à-c en 75 ohms Pb/Cb Pr/Cr: 0,7 V c-à-c en 75 ohms FORMAT AUDIO Digital Mpeg/ Dolby Digital/ Numérique compressé DTS PCM 16, 20, 24 bits fs, 44,1, 48, 96 kHz MP3(ISO 9660) 24, 32, 56, 64, 96, 128, 256 kbps fs, 16, 22.05, 24, 32, 44,1, 48 kHz WMA 32 kbps–192 kbps, mono, stereo Son stéréo analogique Nombre de lignes Lecture

Multistandard 2 Hz - 44 kHz 2 Hz - 22 kHz 2 Hz - 22 kHz 2 Hz - 20 kHz 2 Hz - 20 kHz

(PAL/NTSC) CONNEXIONS SCART Sortie Y Sortie Pb/Cb Sortie Pr/Cr Sortie S-vidéo Sortie vidéo Sortie audio G+D Sortie numérique Prise péritélévision RCA/Cinch (vert) RCA/Cinch (bleu) RCA/Cinch (rouge) Mini DIN, 4 broches RCA/Cinch RCA/Cinch 1 coaxiale, 1 optique IEC60958 pour CDDA / LPCM/ MPEG1 IEC61937 pour MPEG 2, Dolby Digital et DTS BOÎTIER LASER Type: Longueur d’onde: Laser à semiconducteur GaAIAs 650 nm (DVD) 780 nm (VCD/CD) Puissance de sortie: 7 mW (DVD) 10 mW (VCD/CD) Divergence du faisceau:60 degrés Dimensions (l x p x h) Poids 435 x 310 x 51 mm environ 2,6 Kg Alimentation Alimentation Consommation Consommation en standby 230V, 50Hz environ 14W < 1W Caractéristiques susceptibles d’être modifiées sans préavis.
