THCLi123NER - Climatiseur THOMSON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, technologie de réfrigération, classe énergétique A
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	70 cm x 45 cm x 35 cm
Poids	30 kg
Compatibilités	Convient pour des pièces jusqu'à 70 m²
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	2500 W
Fonctions principales	Refroidissement, déshumidification, ventilation
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Protection contre la surchauffe, conforme aux normes CE
Informations générales	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - THCLi123NER THOMSON

Comment réinitialiser le THOMSON THCLi123NER ?

Pour réinitialiser votre THOMSON THCLi123NER, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si l'appareil ne s'allume pas ?

Assurez-vous que l'appareil est correctement branché à une prise électrique fonctionnelle. Vérifiez également le câble d'alimentation pour tout dommage.

Comment connecter le THOMSON THCLi123NER à un réseau Wi-Fi ?

Accédez aux paramètres de l'appareil, sélectionnez 'Wi-Fi', puis choisissez votre réseau dans la liste et entrez le mot de passe lorsque cela est demandé.

Que faire si l'image est floue ?

Vérifiez les connexions HDMI ou autres câbles utilisés pour vous assurer qu'ils sont bien branchés. Essayez également de modifier la résolution de l'écran dans les paramètres.

L'appareil ne détecte pas les chaînes TV. Que faire ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement installée et orientée. Lancez une nouvelle recherche de chaînes dans les paramètres de l'appareil.

Comment mettre à jour le firmware du THOMSON THCLi123NER ?

Allez dans les paramètres de l'appareil, sélectionnez 'Mise à jour système' et suivez les instructions pour télécharger et installer la dernière version du firmware.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et l'appareil.

Comment résoudre les problèmes de son ?

Assurez-vous que le volume n'est pas à zéro et que le mode 'Muet' n'est pas activé. Vérifiez également les connexions audio si vous utilisez un système externe.

MODE D'EMPLOI THCLi123NER THOMSON

IMPORTANT : Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

Avertissement !!!

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

La fiche de prise de courant du câble d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprendre les opérations d'entretien.

1. Utiliser l'appareil dans une pièce de dimension correspondant à sa capacité de refroidissement / ventilation.
2. Ne pas utiliser le climatiseur près d'appareils à gaz, cheminées ou liquides inflammables.
3. Ne pas incliner votre appareil de plus de en le déplaçant.
4. Manipuler l'appareil avec précaution.
5. Tenir votre climatiseur éloigné d'environ 1 mètre de tout autre appareil d'électroménager pour éviter le risque de perturbations électromagnétiques.
6. Afin d'éviter une surchauffe de l'appareil, nous vous conseillons de l'éloigner d'environ 50 cm d'un mur.
7. Ne pas exposer l'appareil à toutes sources de chaleur directes ou indirectes.
8. Ne pas utiliser cet appareil dans des endroits humides, et ne pas mettre en contact avec l'eau.
9. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire.
10. Ne pas utiliser dans une pièce comble.
11. Ne pas soumettre l'appareil à des chocs ou à des vibrations.
12. Contrôler la tension du réseau. Le climatiseur est prévu uniquement pour une prise de courant avec mise à la terre ayant une tension de raccordement de 230 Volts (50 Hz).
13. L'appareil doit toujours être branché sur une prise de terre. Si l'approvisionnement en courant n'est pas connecté à la terre, vous ne devez absolument pas brancher l'appareil.
14. La fiche doit toujours être facilement accessible lorsque l'objet est branché.
15. Avant la connexion de l'appareil, contrôler si : - la tension de raccordement est bien la même que celle de la plaque signalétique, - la prise et l'approvisionnement en courant sont adaptés à l'appareil, - la fiche du câble est adaptée à la prise de courant
16. Retirer toujours la fiche de la prise lorsque l'appareil n'est pas utilisé.
17. Un disjoncteur magnétique thermique ou un fusible de sécurité de 16 ampères doit être installé en de l'interrupteur principal de votre appareil.
18. Le produit doit être installé en respectant les règles nationales d'installation.
19. Ce dispositif peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillé par des enfants sans surveillance.
20. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'ordinateur.
21. Ce produit est conforme aux exigences imposées par les directives 2014/35/UE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE)
22. Cet appareil est uniquement destiné à une utilisation domestique et intérieure.
23. (Ce) N 517/2014: R410A est un gaz à effet de serre fluoré relevant du protocole de Kyoto. Son potentiel de réchauffement planétaire (PRP) est 2088.
24. Le réfrigérant utilisé dans cet appareil est un gaz à effet de serre fluoré, qui peut être nocif à l'environnement et peut être responsable du réchauffement global s'il fuit dans l'atmosphère.
25. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
26. des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnement professionals;
27. des fermes;
28. l'utilisation par les clients des hôtels, moteliers et autres environnementés à caractère résidentiel;
29. des environnementés du type chambres d'hôtes.
30. En ce qui concerne l'installation correcte de l'appareil, veuillez vous référer au paragraphe correspondant à la page 6.
31. Pour les instructions de nettoyage et d'entretien, veuillez vous référer au paragraphe nettoyage et entretien à la page 12.
32. Les instructions d'emploi doivent être fournies et conservées avec l'appareil afin que celui-ci puisse être utilisé sans danger.

Attention :

Ne jamais laisser fonctionner cet appareil en présence ou à la portée d'enfants sans surveillance.

Attention !!!

Cet appareil est uniquement destiné à une utilisation domestique.

Avant la mise en service de votre climatiseur, celui-ci doit avoir été maintenu en position verticale pendant 2 heures au minimum.

2. Conseil d'installation de votre climatiseur :

Votre climatiseur mobile vous permet de l'installer et de le déplacer facilement à l'endroit souhaité.

Raccorder le flexible d'évacuation au dos de l'unité.

Déployer le flexible à la longueur souhaitée et raccorder la buse de ventilation vers l'extérieur au travers de la fenêtre.

Buse d'échappement

Connecteur de la buse d'échappement

Flexible d'échappement

Connecteur à l'arrière de l'appareil

=> BLOC D'echappement et installation

1. Insérer les 2 extrémités du flexible d'échappement (c) dans les 2 connecteurs (b) et (d). Pour cela, les tournier dans le sens inverse des aiguilles d'une montre jusqu'à la butée.

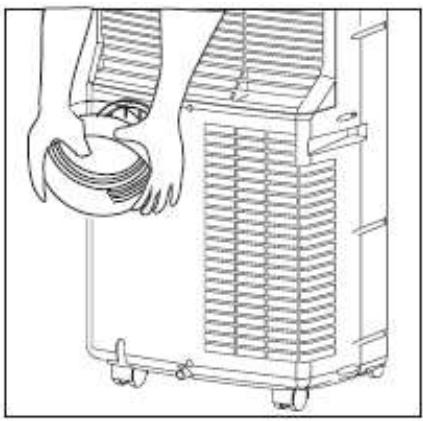

2. Raccorder le connecteur (d) à la sortie située au dos de l'appareil, en faisant glisser le connecteur du flexible dans la fente à l'arrière de l'appareil. Que les pattes du connecteur soient bien engagées avec les rainures sur le connecteur de l'appareil.

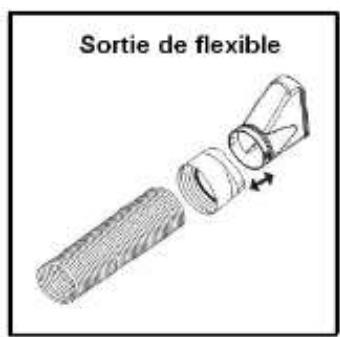

1. Fixer la buse d'échappement (a) au connecteur (b)

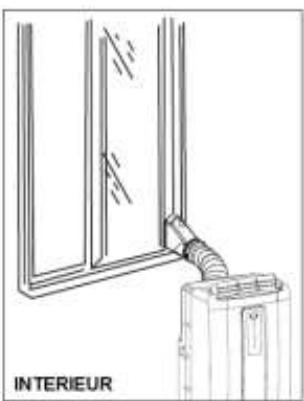

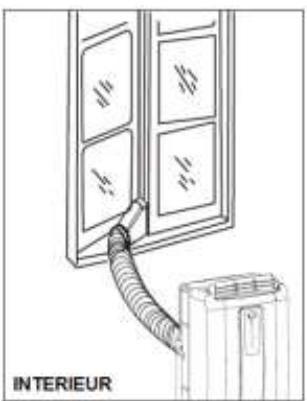

1. Déployer le flexible d'échappement et fermer la fenêtre de sorte à coincer la buse d'échappement.

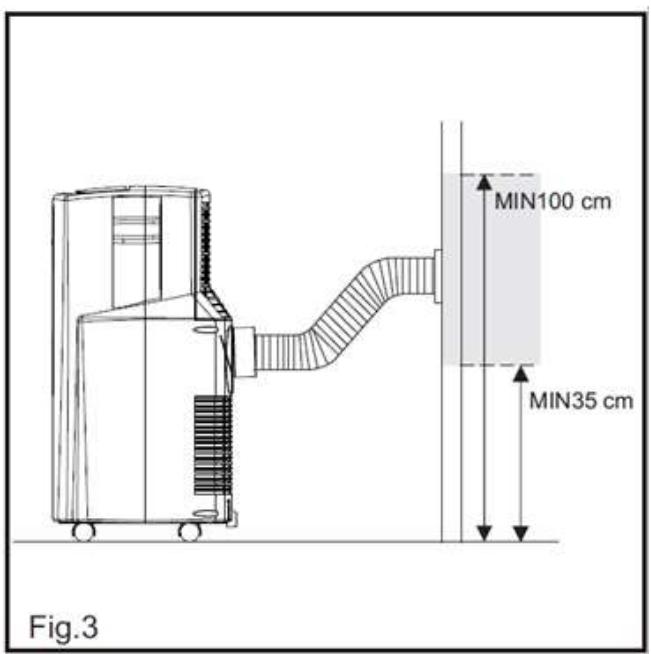

3. Climatisation avec installation semi-permanente :

Si nécessaire, votre appareil peut également être installé de manière semi-permanente. (Fig 1)

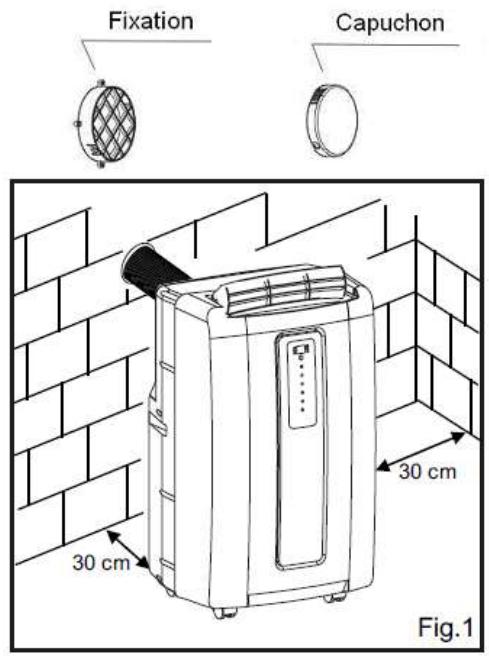

Procéder comme suit :

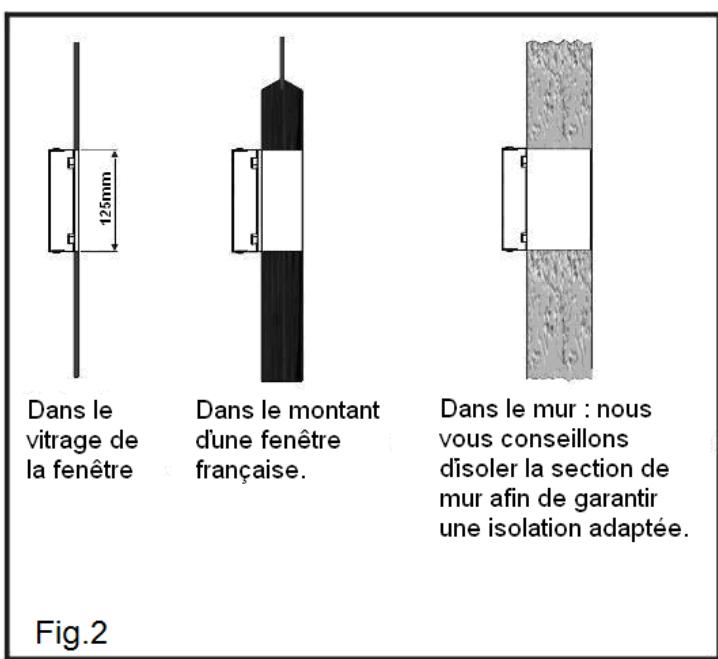

Percer un trou dans un mur extérieur ou sur un vitrage de fenêtre. Respecter la hauteur et les dimensions du trou (fig. 2). Fixer la purge à bride en option dans le trou. Installer le flexible d'échappement dans le boîtier, au dos de l'appareil. Adapter l'extrémité du flexible d'échappement à la fixation à bride comme illustré (fig. 3)

Lorsque le flexible n'est pas utilisé, installer le capuchon pour connecteur de fenêtre rond dans

le trou.

Remarque : En cas d'installation semi-permanente du climatiseur, laisser une porte légèrement ouverte (1 cm suffit), afin de garantir une ventilation correcte.

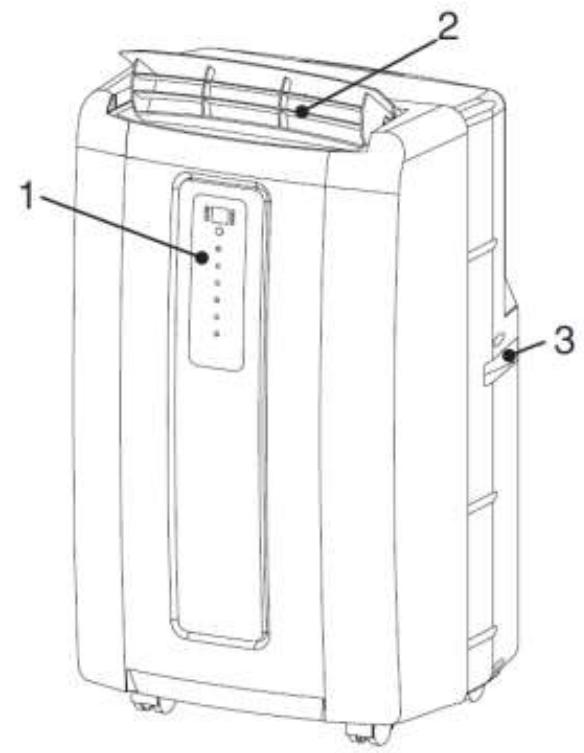

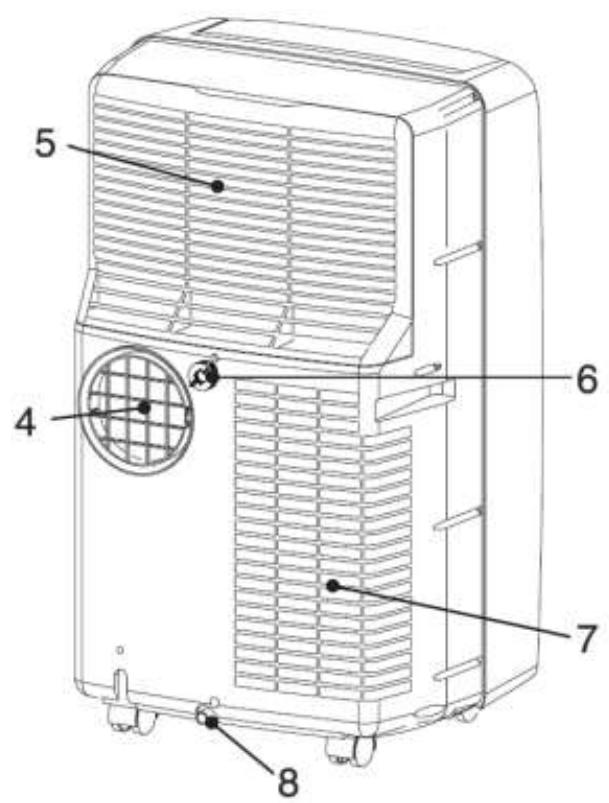

4. Descriptif:

1	Panneau de commande
2	Sortie d'air
3	Poinée

4	Sortie d'air évacuation
5	Arrivée d'air (évaporateur)
6	Drainage continu d'eau (unequement en mode déshumidification)
7	Arrivée d'air (condenseur)
8	Purge d'eau

Attention :

Avant la mise en service de votre climatiseur, celui-ci doit avoir été maintenu en position verticale pendant 2 heures au minimum.

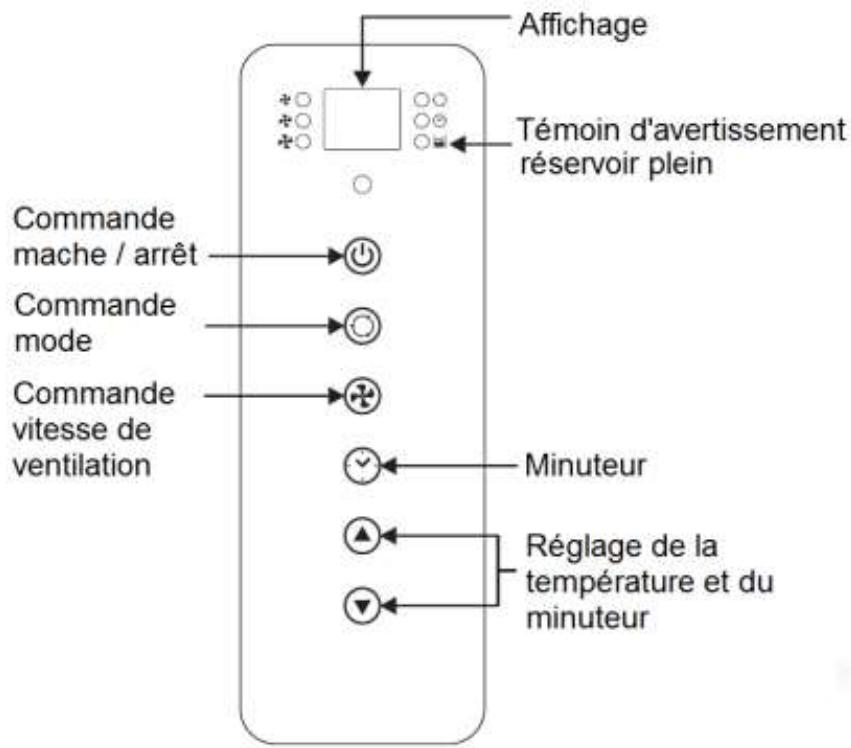

Affichage LED

Affichage de la température ambiantе / température cible / Minuteur

Témoin d'avissement réservoir plein

Ce témoin indique que le réservoir d'eau interne doit être vidangé. L'appareil ne fonctionnera pas tant que l'eau n'a pas été vidangée.

- Positionnez sous le capuchon (8) un récipient pour recueillir l'eau. - Dévissez le capuchon. - Retirez le bouchon de caoutchouc et laissez évacuer l'eau. - Replacez le bouchon dans l'écoulement. - Revissez le capuchon.

5.1. Commande marche/arret:

Cette commande permet de mettre l'appareil en marche ou de l'arrêter.

5.2. Commande mode:

Sélection de l'un des 4 modes : Climatisation / Déshumidification / Ventilation / Chauffage

En utilisant la commande mode, l'indicateur couleur indique le réglage actuel.

Couleur LED bleu : l'appareil est en mode Climatisation.

Couleur LED jaune: l'appareil est en mode Déshumidification.

Couleur LED verte : l'appareil est en mode Ventilation.

Couleur LED rouge: l'appareil est en mode Chauffage.

Climatisation Déshumidification

Ventilation Chauffage

5.3. Mode climatisation :

Lorsque le mode CLIMATISATION est sélectionné, l'indicateur s'allume en couleur bleu.

L'air est alors refroidi et l'air chaud est évacué vers l'extérieur par le tuyau d'évacuation d'air chaud.

En mode CLIMATISATION, la température désirée peut être programmée de (16^{\circ}C) à (32^{\circ}C), à l'aide des touches « (\triangle) et (\nabla).

Si vous appuyez sur le bouton « ▲ ou ▼ », la température réglée s'affiche et peut être ajustée. Au bout de 15 secondes, l'affichage revient à la température ambiante.

Régler la vitesse de ventilation la plus confortable en fonction de la température de l'air.

En mode CLIMATISATION, les flexibles d'échange d'air doivent ventiler à l'extérieur.

5.4. Mode DESHUMIDIFICATION :

Lorsque le mode DESHUMIDIFICATION est sélectionné, l'indicateur s'allume en couleur jaune.

L'air est déshumidifié lorsqu'il traverse l'unité, sans être complètement refroidi. Si la température ambiantе est de 25°C, la vitesse de ventilation peut être ajustée. Sinon, elle est bloquée en mode « faible ».

En mode DESHUMIDIFICATION, il n'est pas nécessaire de connecter les flexibles d'échange d'air chaud vers l'extérieur de la pièce, comme en mode de refroidissement.

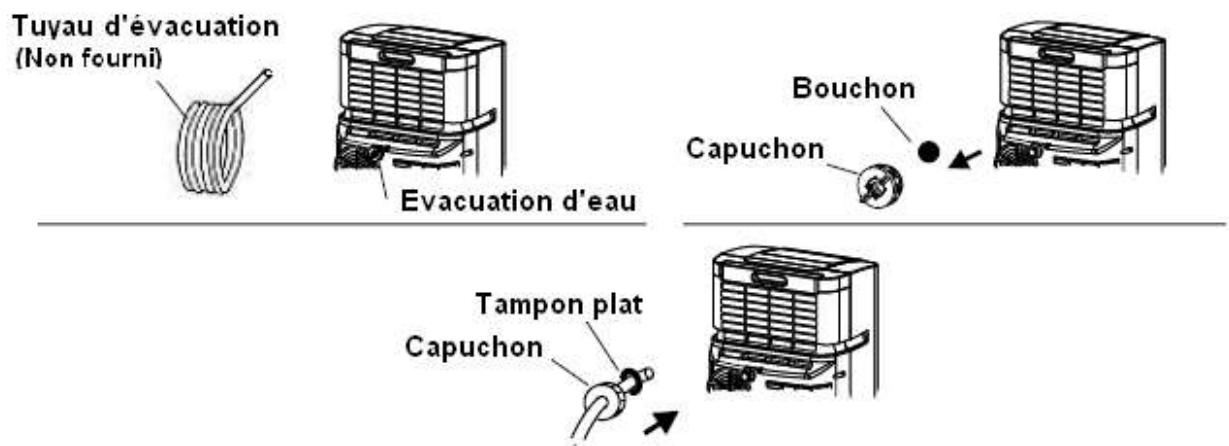

Le drainage continu sera nécessaire.

Il est possible d'utiliser le drainage continu pour évacuer l'eau collectée :

5.5. Mode ventilation :

Lorsque le mode VENTILATION est sélectionné, l'indicateur s'allume en couleur verte. L'air circule dans la pièce, sans être refroidi.

En mode VENTILATION : il n'est pas nécessaire de connecter les flexibles d'échange d'air vers l'extérieur de la pièce.

5.6. Mode chauffage:

Cet appareil est equipped d'une pompe à chaleur.

Lorsque le mode CHAUFFAGE est sélectionné, l'indicateur s'allume en couleur rouge. Le mode CHAUFFAGE ne peut uniquement fonctionner que si la température ambiantе est inférieure à 27°C.

Important :

Lorsque le voyant rouge s'allume, il est parfois nécessaire d'attendre plusieurs minutes avant le démarrage de la pompe à chaleur en mode CHAUFFAGE (particulièrement si vous passez du mode CLIMATISATION au mode CHAUFFAGE)

En mode CHAUFFAGE, la température désirée peut être programmée de (16^{\circ}\mathrm{C}) et (27^{\circ}\mathrm{C}), à l'aide des touches « (\triangle) et (\nabla). En mode CHAUFFAGE, le tuyau d'évacuation d'air doit être dirigé vers l'extérieur.

5.7. Commande de la vitesse de ventilation :

3 vitesses peuvent être régées : Rapide

ARRET Automatique:

Lorsque l'appareil est allumé, appuyer sur le bouton du minuteur pour sélectionner le nombre d'heures pendant lequel vous souhaiteriez que l'appareil fonctionne en mode CLIMATISATION, avant de s'arrêter automatiquement.

Mise en MARCHE automatique :

Lorsque l'appareil est éteint, appuyer sur le bouton du minuteur pour sélectionner le nombre d'heures souhaité avant que l'appareil se mette en marche automatiquement en mode CLIMATISATION.

5.9. Commandes de reglage du minuteur/temperature:

Utilisées pour le réglage du minuteur et du thermostat. La température ambiante est affichée par défaut.

En mode REFROIDISSEMENT, si vous appuyez sur le bouton « ▲ » ou « ▼ », la température régée s'affiche et peut être ajustée. Au bout de 15 secondes, l'affichage revient à la température ambiente. La température ne peut être régée qu'en mode REFROIDISSEMENT.

Le temps peut être réglé entre 1 et 24 heures.

Remarque: Appuyer simultanément sur les boutons « ▲ » et « ∇ » pendant 3 secondes, pour basculer l'affichage entre les degrés Celsius et les degrés Fahrenheit.

Lorsque vous arrêtez le climatiseur, attendre 3 minutes avant de le remettre en marche.

Important

Afin d'optimiser le rendement de votre climatiseur, nous vous recommandons de ne pas l'exposer directement aux rayons du soleil lors de son fonctionnement (si possible, tirer les rideaux ou fermer les volets).

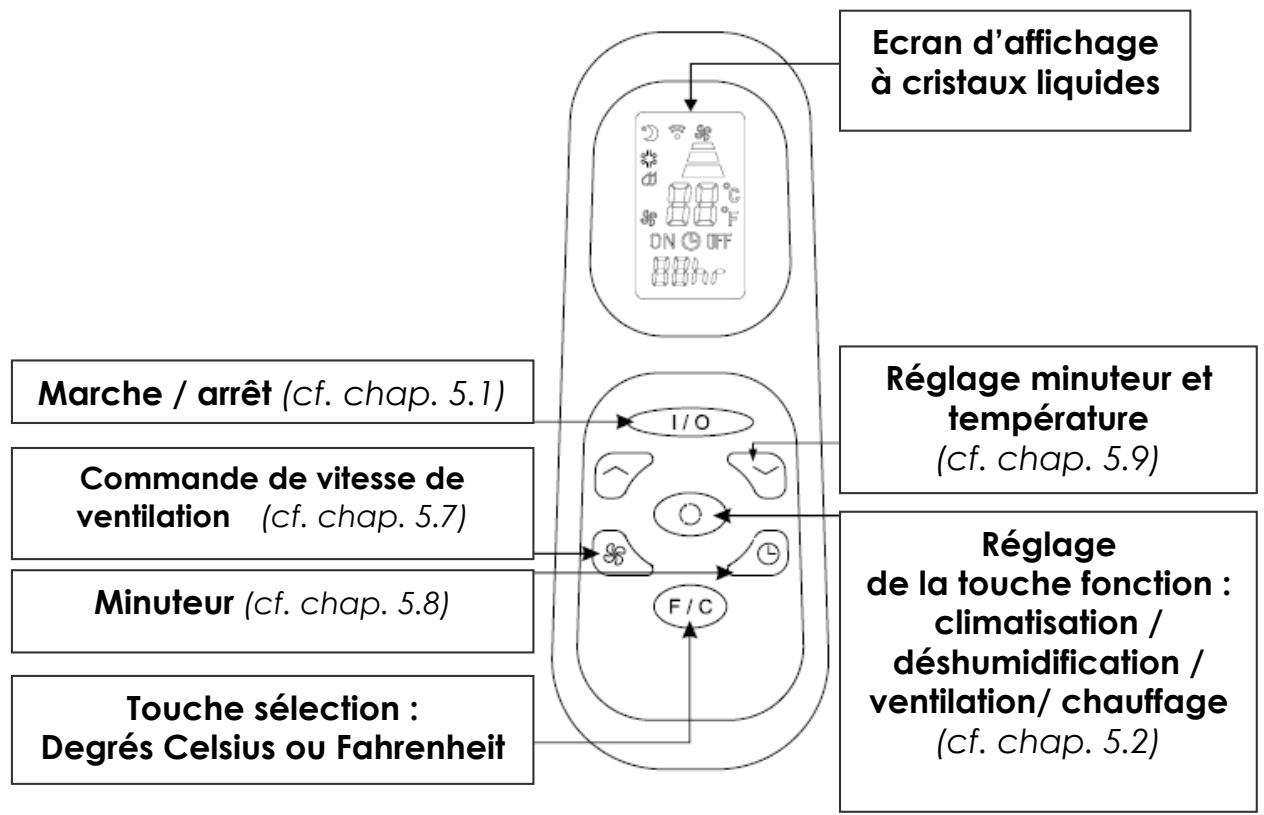

6. TELECOMMANDEN

• Fonctionne avec 2 piles AAA, 1.5 volts, non fournies. Les piles usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protégert l'environnement.
• Respecter les polarités en les insérant. La diriger vers le tableau de commande du climatiseur.
• Votre télécommande reprend les mêmes fonctions que celles indiquées sur votre clavier de commande du climatiseur.

Pour l'utilisation de celle-ci, veuillez vous reporter au:

• Chapitre N° 5 « CHARACTERISTIQUES DE FONCTIONNEMENT »

Maintenance de l'appareil :

1. Pour toutes opérations d'entretien et de nettoyage, il est IMPERATIF de débrancher l'appareil pour des raisons de sécurité.
2. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage, qui peuvent facilement abîmer, ou déformer votre appareil.
3. Nettoyer le climatiseur avec un chiffon légèrement humide, et le sécher.

Maintenance du filtre à air:

1. Pour une meilleure efficacité, le filtre à air doit être nettoyé au bout de 100 heures d'utilisation.
2. Pour le nettoyer : Arrêtez l'appareil et replacez le filtre à air en le poussant vers le haut. Nettoyez et réinstallez le filtre à air : en cas de saleté évidente, lavez le filtre à l'eau savonneuse tiède, le rincez et le séchez avant de le replacer dans son compartiment. En cas d'utilisation du climatiseur dans un environnement extrêmement poussiéreux, nettoyez le filtre à air toutes les 2 semaines.

Maintenance apres utilisation:

1. Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée, retirer le bouchon en caoutchouc de l'ouverture de vidange (bas de l'appareil) afin de vidanger l'appareil, en cas d'une non-utilisation prolongée de votre climatiseur.
2. Pendant 12 journée et par beau temps, faire fonctionner l'appareil en mode VENTILATION uniquement afin qu'il sèche à l'intérieur et éviter qu'il moisisse.
3. Arrêtez et débranchez l'appareil.
4. Nettoyer le filtre à air et le réinstaller.
5. Retirer les flexibles d'air et les conserver soigneusement. Boucher le trou hermétiquement.

8. Specifications techniques :

Modèle n° : THCLI123NER

Capacité réfrigérante : 3 500 W

Capacité chauffante : 3 200 W

Fréquence : 50 Hz

Puissance absorbée (froid): 1300 W

Puissance absorbée (chaud): 1350 W

Pression de refoulement: 3,6 MPa

Pression d'aspiration: 1,8 MPa

Réfrigérant R410A/560g

Type de fusible utilisé : T3.15A, AC250V

N 517/2014 : R410A est un gaz à effet de serre fluorescent relevant du protocole de KYOTO.

Son potentiel de réchauffement planétaire (PRP) est 2088

Cet appareil contient des gaz à effet de serre fluorés.

Nom chimique du gaz : R410A.

Les gaz à effet de serre fluorés sont contenus dans un équipement hermétiquement scellé.

Un appareil de commutation électrique a un taux de fuite testé, indiqué dans les spécifications techniques du fabricant, inférieur à 0,1 % par an.

Le poids du CO2 équivalent des gaz à effet de serre fluorés pour lequel chaque appareil est consommé : 1169,28 kg CO2 équivalent

THCLI123NER
Description	Symbole	Valeur	Unité
Puisance frigorifique nominale	P rated frigorifique	3,5	kW
Puisance calorifique nominale	P rated calorifique	3,2	kW
Puisance frigorifique absorbee nominale	PEER	1,3	kW
Puisance calorifique absorbee nominale	PCOP	1,35	kW
Coefficient d'efficacité énergétique nominal	EERd	2,6	—
Coefficient de performance nominal	COPd	2,6	—
Consommation d'électricité en «arrêt par thermostat»	PTO	N/A	W
Consommation d'électricité en mode «veille»	PSB	0,54	W
Consommation d'électricité des appareils simple conduit	Q	1,3 (refroidissement) 1,2 (chauffage)	kWh/60 min.
Niveau de puissance acoustique	LWA	65	dB(A)
Potentiel de réchauffement planétaire	PRP	2088	kg éq. CO2
Coordonnées de contact pour tout complément d'information	ADMEA, 12 rue Jules Ferry, 93110 Rosny sous bois, France

9. PANNES :

Les cas suivants ne sont pas toujours des dysfonctionnements.

Vérifier avant de contacter le service après-vente.

Problème	Analyse
Ne fonctionne pas	-Le disjonctur ou le fusible est grillé-Patientez 3 minutes et rallumez l'appareil Il se peut le disjoncteur empêche l'appareil de fonctionner-Les piles de la télécommande sont déchargées-La fiche n'est pas branchée correctement.
Fonctionne seulement quelques instants	-Sila température réglée est proche de la température ambiente,vous pouvez diminuer la température régée-Sortie d'air obturée par un obstacle.Retirez cet obstacle.
Fonctionne mais ne refroidit pas	-Porte ou fenêtre ouverte.-Un autre apparéil de chauffage fonctionne (chauffage,lampe,etc.).-Le filtre à air est sale.Nettoyez-le-Sortie ou admission d'air colmatée.-Température régée excessive.
Affichange indique E1 Affichange indique E2 Affichange indique HI Affichange indique LO	-E1: signifie que le capteur température ambiente est défectueux-E2: signifie que le capteur température del'évaporateur est défactueux-HI: signifie que la température ambiente est supérieure à 50°C-LO: signifie que la température ambiente est inférieure à 0°C
Ne fonctionne pas et tímoin d'eau s'allume	-Vidangez l'eau dans un récipient au moyen du tuyan de vidange situé au dos de l' apparéil.Si l' apparéil ne fonctionne toujours pas, consultez un technicien qualifié.

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/CE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE). La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir

des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition

Pour en savoir plus: www.quefairedemesdechets.fr
