BOITV MODULINE UNIV2 - Modulateur audiovisuel CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modulateur audiovisuel
Marque	CGV
Modèle	BOITV MODULINE UNIV2
Catégorie	Modulateur audiovisuel
Fréquence de modulation	175 à 860 MHz
Canaux programmables	VHF (5 à 12), S11 à S41, UHF (21 à 69)
Niveau de sortie	70 dBμV
Entrée vidéo	Péritel
Entrée HF	Fiche IEC
Sortie HF	Fiche F ou IEC via adaptateur fourni
Modulation	PAL BG stéréo double porteuse 5,5 + 5,74 MHz
Contrôle automatique du niveau audio	Oui
Alimentation	Bloc secteur 230 V / 12 V / 50 Hz (200 mA)
Consommation	< 5 W
Dimensions (L x l x H)	225 x 91 x 36 mm
Poids	475 g environ
Température de fonctionnement	10 à 50°C
Contenu de la boîte	1 modulateur MODUline Universal 2, 1 bloc secteur, 1 câble péritel, 1 adaptateur F vers IEC
Garantie	1 an pièces et main d'œuvre
Service après-vente	Lundi au Vendredi 8h-18h, [e-mail], www.cgv.fr

FOIRE AUX QUESTIONS - BOITV MODULINE UNIV2 CGV

Comment installer le modulateur MODUline Universal 2 ?

Branchez l'appareil vidéo sur l'entrée péritel du modulateur. Appuyez sur le bouton 'RGL' pendant 3 secondes jusqu'à ce que les LEDs clignotent. Maintenez 'RGL' et appuyez sur '+' ou '-' pour sélectionner le canal de modulation souhaité. Relâchez, les LEDs s'arrêtent au bout de 3 secondes. Réglez vos téléviseurs sur le même canal en PAL BG.

Comment changer le canal de modulation ?

Appuyez sur le bouton 'RGL' durant 3s jusqu'au clignotement des LEDs. Maintenez 'RGL' et appuyez sur '+' ou '-' pour afficher le nouveau numéro de canal. Relâchez, le canal est actif après 3s. Consultez le tableau de correspondance canaux/fréquences dans la notice.

Pourquoi l'image émise par le modulateur est-elle perturbée par une autre chaîne ?

Cela signifie que le canal choisi est occupé par une autre émission. Modifiez le canal d'émission du modulateur en suivant la procédure de changement de canal (voir question 2).

Que faire si aucune image n'apparaît sur le téléviseur après réglage ?

Vérifiez le raccordement entre votre appareil vidéo (satellite, magnétoscope, etc.) et le modulateur via le câble péritel. Assurez-vous que l'appareil source est allumé et en lecture (pour un DVD ou magnétoscope).

Pourquoi l'image est-elle neigeuse ?

Le signal de sortie peut être insuffisant à cause d'un nombre important de téléviseurs ou de câbles d'antenne trop longs. Dans ce cas, l'installation d'un amplificateur d'antenne peut être nécessaire. Consultez votre installateur.

Comment régler le niveau audio et vidéo ?

Le modulateur dispose de deux réglages à côté de la prise péritel : audio (ajuste le niveau) et vidéo (ajuste la clarté). Attention, le contrôle automatique du niveau audio peut limiter l'action du réglage audio si la source est élevée. Le réglage vidéo est sensible : trop faible donne une image floue, trop fort la sature.

Peut-on regarder deux programmes différents simultanément ?

Non, ce système ne permet pas de visualiser simultanément deux programmes différents issus du même démodulateur (satellite, câble, TNT) sur plusieurs téléviseurs. Vous pouvez distribuer un seul programme à la fois.

Puis-je utiliser une télécommande depuis une autre pièce ?

Oui, vous pouvez compléter l'installation avec un ZAPline, un produit sans fil qui fonctionne avec vos télécommandes existantes pour contrôler l'appareil vidéo depuis une pièce secondaire.

Quel type d'alimentation est nécessaire ?

Le modulateur est alimenté par un bloc secteur 230 V / 12 V / 50 Hz (200 mA) fourni. La consommation est inférieure à 5 W. Utilisez exclusivement le bloc fourni.

Que contient la boîte du MODUline Universal 2 ?

La boîte contient : 1 modulateur MODUline Universal 2, 1 bloc secteur 230V/12V/50Hz (200mA), 1 câble péritel, et 1 adaptateur fiche F mâle vers fiche IEC mâle.

MODE D'EMPLOI BOITV MODULINE UNIV2 CGV

Guide d'installation du moduline universel 2 :

Félicitations ! Vous venez d'acquérir un appareil de haute technicité.

MODUline Universal 2 est un modulateur de signaux audio&video qui utilise les technologies de pointe dans le domaine de la transmission par voie coaxiale et répond aux critères de qualité les plus stricts.

Ce système vous permet de distribuer n'importe quel type de signal vidéo dans votre foyer, sans cablage supplémentaire en utilisant votre réseau coaxial déjà existant. Vous pourrez par exemple regarder TPS, Canal Satellite, magnétoscope, DVD, caméra de vidéo surveillance, etc..., en toute liberté sur le ou les téléviseur(s) se trouvant dans votre foyer.

NOTA : Ce système ne permet pas de visualiser SIMULTANEMENT deux programmes différents de votre démodulateur (Satellite, cable, TNT,...) sur vos téléviseurs.

1 Installation:

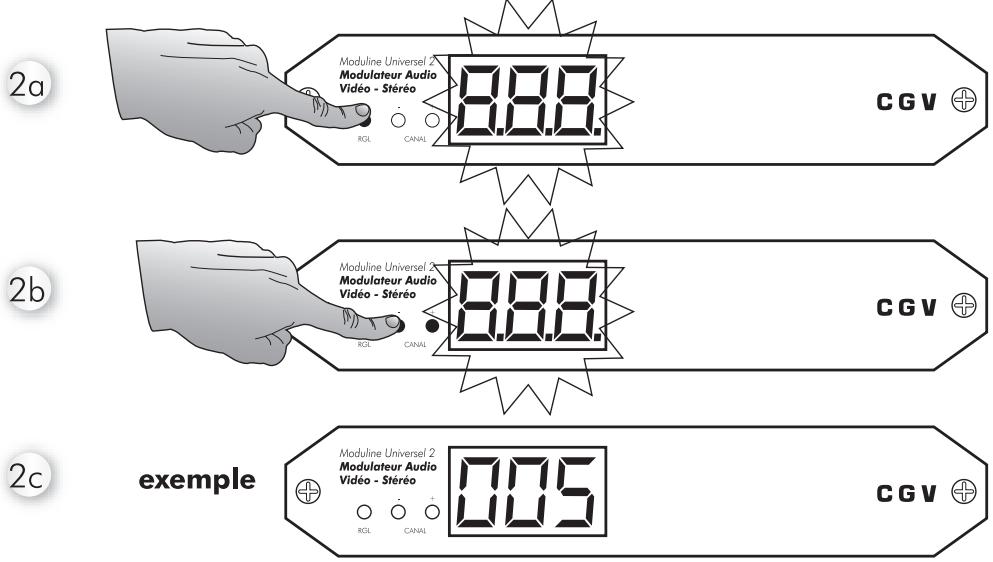

2a. Appuyez sur le bouton 'RGL' durant 3s jusqu'à ce que les LEDs clignotent. 2b. Restez appuyé sur le bouton 'RGL' et appuyez maintenant sur les boutons "+" ou "-" de manière à afficher le numéro du canal de modulation que vous souhaitez utiliser. 2c. Relâchez les boutons, au bout de 3s les LEDs s'arrêtent de clignoter et le numéro du canal que vous aurez affiché sera actif.

Tableau de correspondance des canaux et des fréquences :

CANAL	FREQU.	CANAL	FREQU.	CANAL	FREQU.	CANAL	FREQU.	CANAL	FREQU.
E 5*	175,25	S 21	303,25	S 39	447,25	36	591,25	54	735,25
E 6*	182,25	S 22	311,25	S 40	455,25	37	599,25	55	743,25
E 7*	189,25	S 23	319,25	S 41	463,25	38	607,25	56	751,25
E 8*	196,25	S 24	327,25	21	471,25	39	615,25	57	759,25
E 9*	203,25	S 25	335,25	22	479,25	40	623,25	58	767,25
E 10*	210,25	S 26	343,25	23	487,25	41	631,25	59	775,25
E 11*	217,25	S 27	351,25	24	495,25	42	639,25	60	783,25
E 12*	224,25	S 28	359,25	25	503,25	43	647,25	61	791,25
S 11	231,25	S 29	367,25	26	511,25	44	655,25	62	799,25
S 12	238,25	S 30	375,25	27	519,25	45	663,25	63	807,25
S 13	245,25	S 31	383,25	28	527,25	46	671,25	64	815,25
S 14	252,25	S 32	391,25	29	535,25	47	679,25	65	823,25
S 15	259,25	S 33	399,25	30	543,25	48	687,25	66	831,25
S 16	266,25	S 34	407,25	31	551,25	49	695,25	67	839,25
S 17	273,25	S 35	415,25	32	559,25	50	703,25	68	847,25
S 18	280,25	S 36	423,25	33	567,25	51	711,25	69	855,25
S 19	287,25	S 37	431,25	34	575,25	52	719,25
S 20	294,25	S 38	439,25	35	583,25	53	727,25

2d. Après avoir branché un appareil vidéo sur l'entrée péritel du MODUline Universal 2, mettez cet appareil en fonction (par lecture pour un DVD ou un magnétoscope). 2e. Réglez vos TV en standard PAL BG ou PAL Europe. 2f. Réglez vos TV sur le même canal que celui affiché par le MODUline Universal 2. Vous pouvez utiliser la recherche automatique ou la recherche manuelle. Vous devez voir l'image de votre appareil en lecture.

3 Réglages complémentaires :

Le MODUline Universel 2 dispose de deux réglages de niveaux à côté de la prise péritel.

Le réglage audio permet d'ajuster le niveau audio en fonction de la source.

Attention, le MODULINE Universal 2 dispose d'un contrôle automatique du niveau audio. Lorsque le niveau audio de la source est élevé, le réglage peut ne plus agir, parce que le contrôle automatique s'est mis en action. 2 Le réglage vidéo permet d'ajuster le niveau vidéo. Le réglage en sortie d'usine est le réglage de base, la qualité est optimale. Certaines vieilles K7 vidéo peuvent avoir une image dégradée, il est possible d'augmenter légèrement le niveau vidéo, pour avoir une image plus claire.

Attention, ce réglage est très sensible, il ne faut y toucher que si vous maîtrisez son fonctionnement. Un réglage trop faible apporte une image floue, elle peut même être totalement décalée. Un réglage trop fort donne une image trop claire et saturée.

4 Conseils d'installation :

• Image du programme émis par MODUline Universal 2 perturbée :

Si l'image du programme émis par MODUline Universal 2 est perturbée par une autre chaîne, modifie le canal d'émission de MODUline Universal 2 (voir le Chapitre 2).

• Pas d'image sur le programme émis par MODUline Universal 2 :

Si après avoir réglé vos téléviseurs vous ne recevez pas d'images en provenance de MODUline Universe 2, vérifiez le raccordement entre votre appareil vidéo (satellite, magnétoscope, etc...) et le MODUline Universe 2, selon le principe de raccordement (voir le Chapitre 1).

• Si l'image du programme émis par MODUline Universe 2 est neigeuse:

Le signal sortant de MODUline Universal 2 est peut-être insuffisant en raison du nombre important de vos téléviseurs, ou de la longueur de vos câbles d'antenne, auquel cas votre installation nécessite un amplificateur d'antenne. Dans ce cas, consultez votre installateur.

• Ne pas exposer aux projections d'eau.

5 Option possible :

Vous pouvez compléter votre installation avec un ZAPline afin de télécommander votre appareil vidéo (satellite, magnétoscope, DVD, etc.) depuis une pièce secondaire de votre maison.

ZAPline est un produit sans fil qui fonctionne avec vos propres télécommandes.

Modulateur :

• Modulateur à synthèse de fréquence : PAL BG stéréo
• Fréquence de modulation : de 175 à 860 MHz.
• Canaux programmables : VHF (5 à 12), S11 à S41, UHF (21 à 69)
• Niveau de sortie : 70 dBμV
• Amplificateur incorporé (écart niveau de sortie/entrée : env. +1 dB)
• Couplage des signaux antennes
• Entre vidéo: péritel
• Entrée HF : Fiche IEC
• Sortie HF : Fiche F ou IEC via adaptateur fourni
• Modulation stéréo double porteuse 5,5 + 5,74 MHz
• Contrôle automatique du niveau audio sur le signal modulé.

Alimentation :

• Bloc secteur 230 V/12V/50Hz (200 mA) - Consommation: < 5 W
• Température de fonctionnement : 10 à 50°C

Mécanique :

• Dimensions : 225 x 91 x 36 mm
• Poids : 475 gr. env.

Contenu de la boîte :

• 1 modulateur 'MODUline Universe 2'
• 1 bloc secteur 230V/ 12V/ 50 Hz (200mA) - 1 câble péritel
• 1 adaptateur fiche F (male) vers fiche IEC (male).

Lundi au Vendredi: 8H00 à 18H00.

Fax:[phone]

Email: [e-mail]

Site Web: www.cgv.fr

La garantie offerte par la société CGV sur la gamme de modulateurs se conforme aux dispositions légales à la date de l'achat.

La liberté des images

CGV - Compagnie Générale de Vidéotechnique

Rue Théodore Monod

ZA la Vogie BP 04

67541 Ostwald cedex 67541 Ostwald cédex

GARANTIE 1 AN PIECES ET MAIN D'OEUVRE
