MODE D'EMPLOI SVH63WF1B SAUTER

Vous venez d'acquérir un lave-vaisseau SAUTER et nous vous en remercions.

C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouveau lave-vaiselle SAUTER s'intégrera harmonieusement dans votre cuisine et alliera parfaitement facilité d'utilisation et performances de lavage et séchage.

Vous trouverez également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouveau lave-vaiselle SAUTER.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.sauter-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

SAUTER Nous cuisinons si bien Ensemble

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mesurer votre appareil en marche, veuillez lire attentivement ce guide

d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.sauter-electromenager.com

1/ À l'attention de l'utilisateur

• Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5

2/ Description de votre appareil

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

• La durée de l'eau en France 8

4/ A FAIRE avant la première utilisation

• Mesurez la durée de l'eau et choix du détergent: 9 Tableau de durée 9

5/ Produits lessiviels et reglage de l'adoucisseur

Pour les produits classiques 10 Pour les produits multifonction : utilisation de la touche "4 en 1" 11

8/ Equipement de votre lave-vaisselle

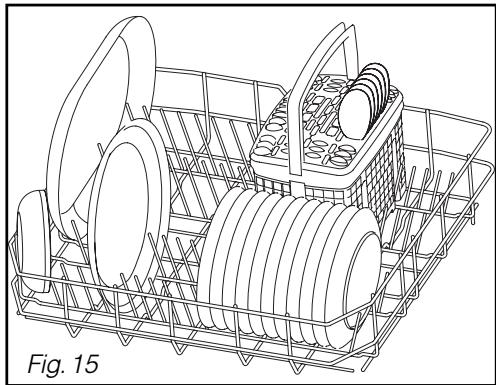

Le panier inférieur 14 Le panier supérieur 15 Le panier à couverts 16

La programmation

• Présentation du bandeau de commande 20
• L'option "Système Contrôle Salissure" 21

Nettoyage de votre appareil

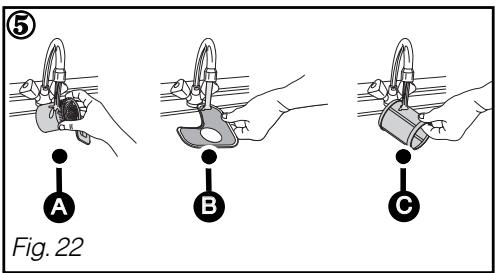

• Nettoyage des filtres à déchets 22

En cas d'anomalies de fonctionnement 24

Important: Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Installation

- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégats pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur. - Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation. - Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur. - Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre. - Une fois votre appareil installé, la prise doit rester accessible. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous. - Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés. - Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Les parois du lave-vaisselle ne doivent en aucun cas être percées.

Sécurité des enfants

• Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte. - Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants.
• Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.

Utilisation

• N'utilisez que des produits spécifiques conçus pour votre lave-vaisselle (Sel adoucissant, Detergent et produit de rincage).
• te ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre appareil avant toute intervention technique.
• Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage par la chaleur;
• N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

Protection de l'environnement

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matériaux recyclables. Il est donc marquéde ce logo afin de vous indiquer que les apparéils usagés ne doivent pas être mélangésavec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsiréalisé dans les meilleures conditions, conformément à la directive européenne2002/96/CE sur les déchets d'équipements électriques et Electroniques. Adressez vous à

votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE économique et écologique

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaiselles et en fonction de son degré de salissures.
• Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 9-10-11-12-13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

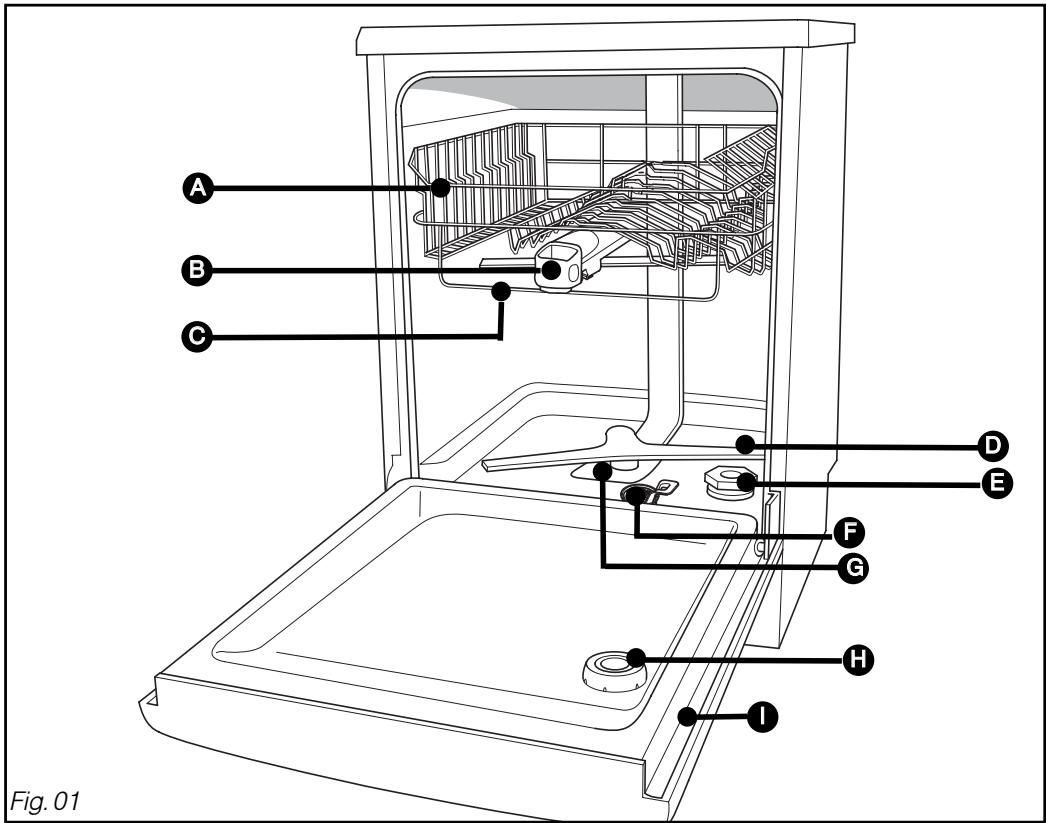

- Presentation generale du lave-vaisselle

Panier supérieur Θ Distributeur de produits de lavage Fil gabarit anti-blocage Ø Bras d'aspersion inférieur Θ Réservoir à sel régénérant

Filtre à déchets Filtre principal Distribution de produit de finissage Plaque signalétique (Réf. S. A. V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.

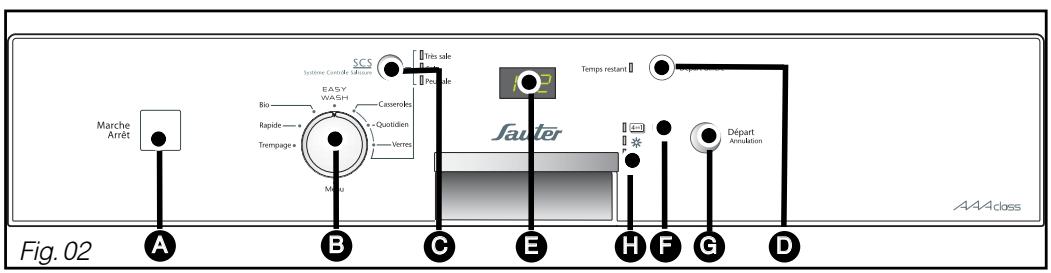

Marche - arrêt :

Appuyez sur cette touche pour mettre l'appareil sous tension.

3 Sélecteur (2 fonctions) :

• Choix d'un programme : Tournez le sélecteur pourCHOISIR VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE VOYRE
• Menu : Tournez le sélection sur la position "Menu" pour accéder au menu de réglage. (Reportez-vous au chapitre 5 / Produits lessiviels et réglage de l'adoucisseur).

Système de contrôle de salissure

Ce concept exclusif offre un accès direct à seulement 3 types de vaisselles, mais autorise un large choix de programmation par ajustement de la préconisation de salissure. (Reportez-vous au chapitre 11 / La programmation).

Démarrage différé : Appuyez sur cette touche pour différer le départ du programme de 1 à 12 H. L'écran vous indique la durée et le temps restant du programme.

Appuyez sur cette touche si vous utilisez des pastilles "4 en 1".

Départ/Annulation: Appuyez brièvement sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant 3 secondes.

Sel:

allumé; vous indique le manque de sel régénérant.

Liquide de rinçage :

allumé; vous indique le manque de produit de rinçage.

Produit multifonction 4-1

allumé; vous indique que votre lave-vaisselle est réglé pour utiliser les pastilles “4 en 1”.

Important :

Pour que vous lavaisSELLE vous donne un résultat de lavage et de séchage impeccable et sans trace, vous devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.

La DURETE de l'eau en FRANCE

Légende	Dureté	hydrotimétique (TH) en degré français (°F)	adoucissement
	faible	TH < 15°F	non indispensable
	moyenne	25-40°F	sousaitable
	forte	40-55°F	recommendé
	très forté	55-70°F	indispensable

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire, plus elle est dite «dure».

Selon la dureté de l'eau de votre ville, utilisez les produits aux dernières adaptations.

Il existe plusieurs types de produits, comment désirer :

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.

Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). Le sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilise jamais de liquide pour vaisselle à la main.

Pour un comportement d'utilisation et dans certaines conditions de dureté d'eau seulement < 35°F les produits multifonction peuvent rendre superflue l'utilisation de liquide de rinçage et ou de sel.

• Les "deux en un" contiennent des détergents, du liquide de rinçage ou un agent faisant fonction de sel.
• Les "trois en un" contiennent des détergents et du liquide de rincage et un agent faisant fonction de sel.
• Les "quatre en un" contiennent en plus des additifs qui préviennent l'usage des verres de mauvaise qualité et ou préviennent les risques de corrosion de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.

- Mesurez la DURETE de l'eau et choisissez le type de détergent : classiques ou multifonction

Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau. Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.

Tableau de DURETE

Bandelette	□□□□□	■□□□□ ■□□□□	■□□□□	■□□□□	■□□□□	■□□□□
Dureté	0-10°F	10-25°F	25-40°F	40-55°F	55-70°F	>70°F
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Très dure
Adoucissement et usage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable

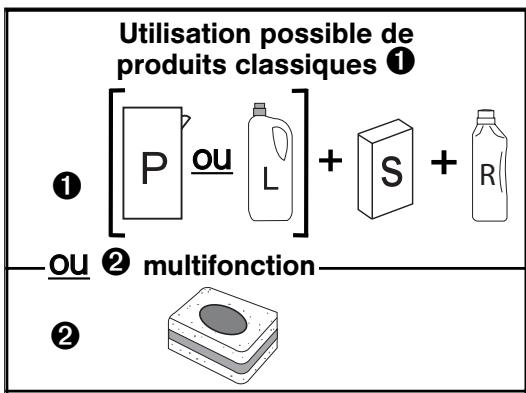

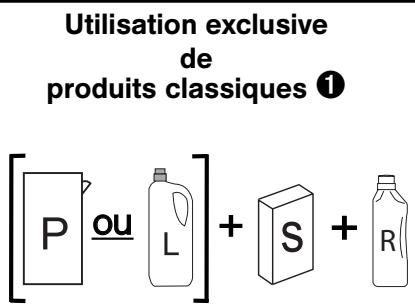

1 produits classiques :

P : détergent Poudre ou L : détergent Liquide + S : Sel régénérant + R : produit de Rincage 2 produits multifonction : pastilles “multifonction”

• Notre appareil doit être réglé spécifiquement pour l'utilisation des produits classiques.
• Procédez comme suit au réglage de l'adoucisseur sur le tableau de commande :
• Tournez le sélecteur sur la position "Menu", l'écran affiche SEL pour vous indiquer que vous étés en mode réglage.
• Appuyez une fois sur la touche "Départ différé", l'écran vous indique le réglage pré-sélectionné.
• Pour modifier ce réglage (selon la durée de l'eau) procédez par appuis successifs sur "Départ différé". Chaque appui modifie le réglage.
• La validation du réglage est automatique à la sortie du menu.

Départ diffé

	Bandelette	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□
	Dureté	0-10°F	10-25°F	25-40°F	40-55°F	55-70°F	>70°F
Réglage	Produitsclassiques	c0	c1	c2	c3	c4	c5

réglement sortie d'usine: C3.

Important :

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible, risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

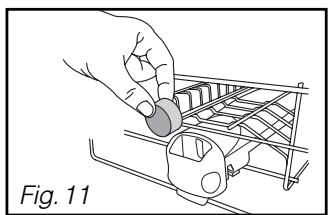

Les pastilles classiques

non multifonction dans le compartiment extérieur (Fig 11)

ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 12)

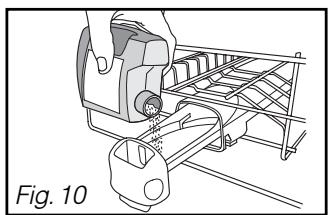

Les poudres ou les liquides dans le tiroir du distributeur (fig 10)

Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.

Important :

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilisez que des produits spécialement conçus pour lave-vaisselle.

- Pour les produits multifonction : utilisation de la TOUCHE

• Voiture appareil peut être réglé spécifiquement pour l'utilisation des produits multifonction dans le cas d'une durée d'eau < à 25°F.

Conseil :

Pour répondre à la diversité des produits multifonctions, l'option 4 en 1 de votre lave-vaisselle propose deux régles possibles, accessibles par le Menu.

«séch'net» (réglage d'origine) renforce le résultat de séchage en cas de performance moindre du produit multifonction de type “2 en 1”, “3 en 1” ou “4 en 1”.

«Transparence éclats» vous permet de privilégier la brillance de la vaisselle quel que soit le type de produit multifonction utilisé.

Procédez au réglage de l'adoucisseur

• Tournez le sélecteur sur la position "Menu", l'écran affiche SEL pour vous indiquer que vous êtes en mode réglage.
• Appuyez une fois sur la touche "Départ différé", l'écran vous indique le réglage pré-sélectionné.
• Pour utiliser les pastilles multifonction, vous devez modifier ce réglage. Pour cela, procédez par appuis successifs sur "Départ différé" jusqu'à sélectionner c0 ou c1 selon la durée de l'eau.

- Procédez éventuellement au réglage de l'option ④_en1

• Appuyez sur la touche 4 - 1 pour désigner le réglage "Transparence Eclats".
• Réappuyez si vous souhaitez revenir au réglage "Sèch net".
• La validation du réglage est automatique à la sortie du menu.

Lors de l'utilisation ultérieure de la touche 4 = 1, le réglage alors sélectionné sera automatiquement appliqué.

Départ difficile Bleu Rapides Trèmpage	Bandelette	□ □ □ □	□ □ □ □
	Dureté	0-10°F	10-25°F
	Produits multifonction "Séch'net" (réglage d'origine)	□ □ □ 4en1	□ □ 4en1
	Produits multifonction "Transparence Eclats"	□ □ 4en1	□ □ 4en1
4en1:voyant allumé fixe	4en1:voyant clignotant	:voyant éteint

Réglage sortie d'usine: C3.

Important :

Le réglage produits multifonction permet de désactiver les voyants d'alerte de produits de rinçage et de sel uniquement sur C0 et "4 en 1".

Le chargement de la pastille multifonction

Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommandés pour lave-vaisselle.

• Disposez la pastille dans le compartiment extérieur (Fig. 11 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig. 12 page précédente).

-Fermez le distributeur.

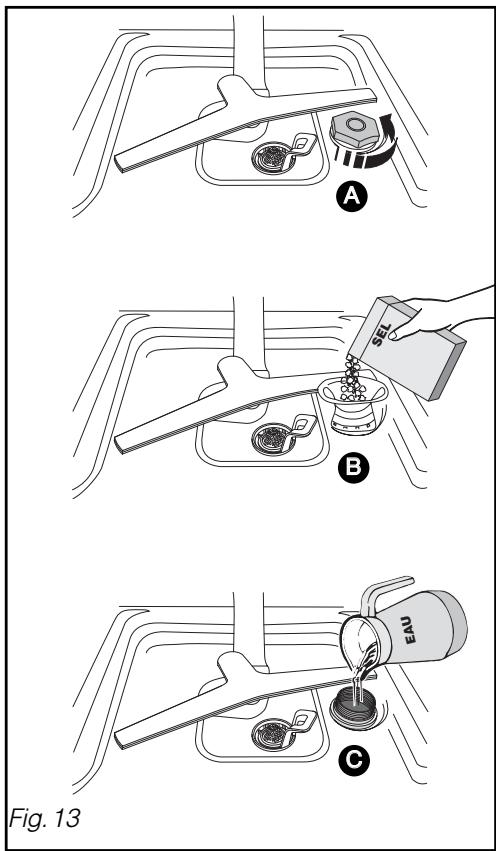

Le chargement du sel régénérant (Fig. 13)

Important :

Utilisez du sel regénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.

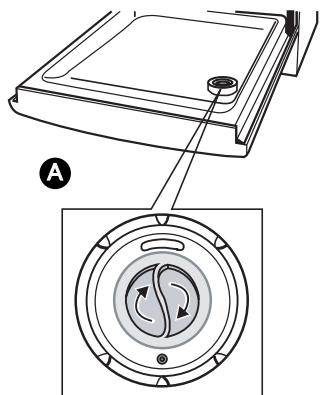

A. Dévissez et enlevez le bouchon du réservoir de sel. B. Remplissez le réservoir avec du sel regénérant spécialement concu pour lave-vaisse. Utilisez l'entonnoir livré avec votre lavevaisselle. La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

- Réglage du niveau de sel régulant:

Il s’éclaire lorsqu’il faut ajouter du sel. APRÈS un replissage, il peut rester allumé jusqu’à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n’est pas complet) par exemple lors de la mise en service avec l’échantillon.

Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Important :

En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Révissez bien à fond le bouchon du réservoir.

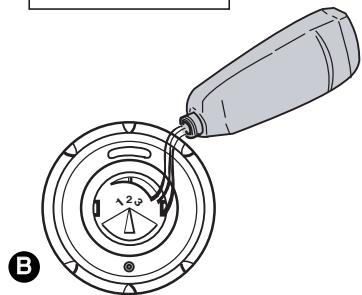

Le produit de recharge (Fig. 14)

Important :

Utilisez du produit de rinceage spécial lave-vaisselle, il vous permettra d'obtenir une vaisselle sèche et brillante.

Remplissez le réservoir de produit de rinçage à la mise en service jusqu'à affleurer le haut du levier de réglage.

Régliez si nécessaire, le réglage d'origine est 2. Après quelques cycles, en cas de mauvais séchage ou de traces, augmenter le réglage en tournant le levier (fig. 14 : repère 3 pour augmenter)

• Refermer bien à fond
• Repérage du niveau de liquide de rinçage :

Il s'éclaire lorsqu'il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Important :

En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.

Fig. 14 Levier de réglage

Très important :

Vaisselle non appropriée pour le lavage en machine

• Les planches à découverts en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre, -La vaisselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

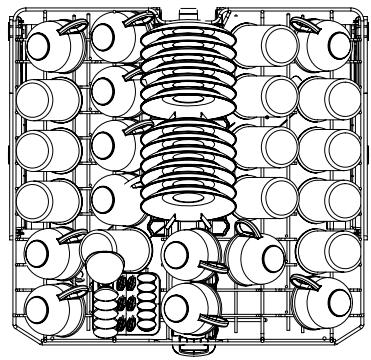

Le PANIER inférieur

Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poêles de grand diamètre sur les côtés.

Évitez d'intercaler, d'accélérer et de superposer les assiettes plates et creuses. (Fig. 15)

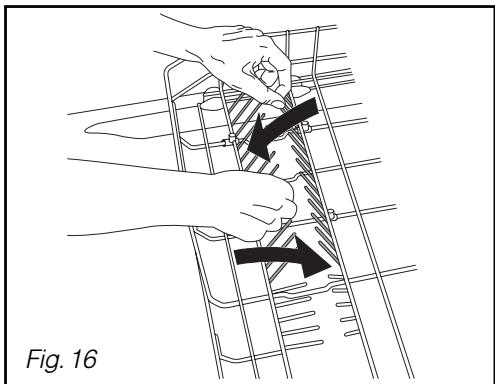

Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 16) (selon modèle).

Conseil :

Lorsque vous rentrez le panier inférieur, vérifiez qu'aucun objet ne bute dans le barillet du panier supérieur pour ne pas gêner le moulinet.

Déchéance de la vaisselle

Videz d'abord le panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

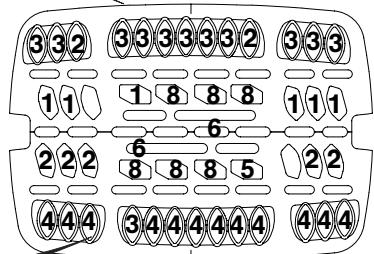

Le PANIER supérieur

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Vous pouvez ranger également tasses, louches etc... sur supports escamotables (Fig. 17)

Conseil :

Orientez le creux des verres, des tasses, des bols vers le bas.

-Réglage en hauteur du panier supérieur

(selon modele)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 18)

① Réglage en position HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

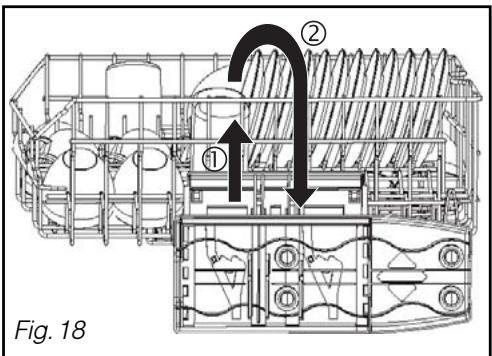

② Réglage en position BASSE :

Soulevez-vous le panier à fond des deux côtés pour déverrouiller et rapprochez-le ensuite jusqu'à la position BASSE.

Important :

Vérifiez que le réglage des deux glissants

sières est à la même hauteur : panier à l'horizontale.

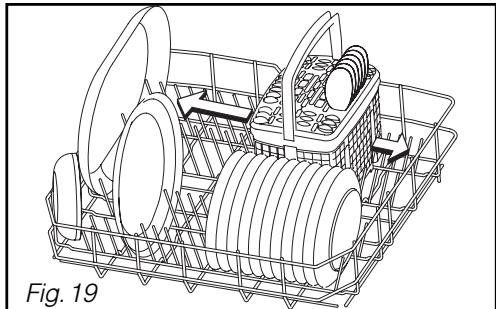

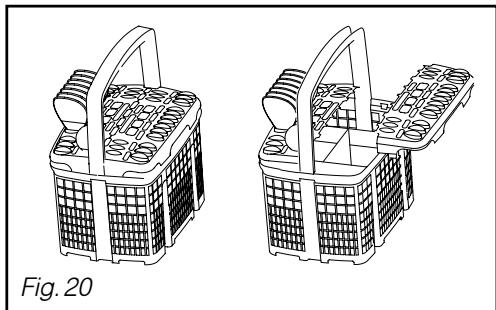

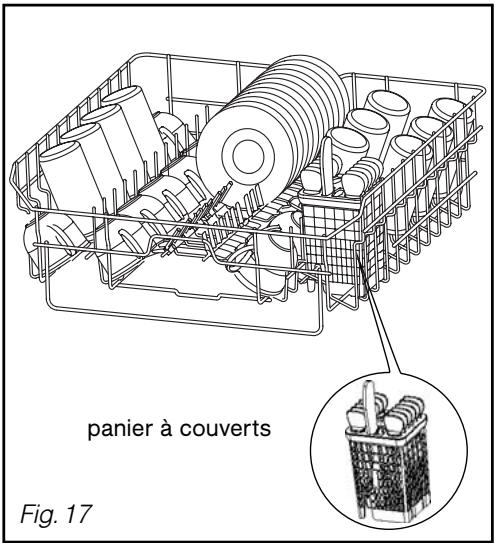

Le panier à couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 19).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).

Pour un lavage et un séchage optimum, utilisez ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Important :

Pour des raisons de sécurité, nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Évitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

Porte mal fermée

L'écran clignote lorsque la porte n'est pas ou mal fermée.

Verrouillage accès programme

Pendant la durée du programme, l'accès au sélecteur de programmes est automatiquement protégé contre les manipulations eventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.

- La sécurité anti-débordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

Remarque:

Pour déverrouiller, appuyez sur la touche Départ/Annulation pendant trois secondes.

Tableau des programmes

Type de vaisselle: - porcelaine, casseroles, couverts, verres, etc...

Quantité, type, état des résidus alimentaires.

Mixte

Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain.

Programmes

Déroulement du programme.

Trempage

préavage froid

Mixte

Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras.

Rapide 30'

lavage 45°C

rinçage

rinçage chaud 60°C

Mixte

Normalement sale Lavage en basse température, économique et particulièrement adapté aux détergents enzymatiques.

Bio

prélavage

lavage 50°C

rinçage

rincage chaud

Durée en min. eau (L) énergie (Kwh)

15' 4,5 0,02

séchage court naturel

30' 12 0,8

séchage par condenseur

170' 16 1,05

Mixte

Détection automatique du degré de salissure.

Optimise les résultats en privilégiant les économies d'énergie.

Résistante

Très sale. Grands plats et casseroles très sales, salissures cuites, GRAISSES, friture, gratin, sauce etc..

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras.

Délicate

Délicate et peu sale, soit une quantité réduite de résidus peu adhérents : verres ou porcelaine fragile.

préavage

lavage 55 / 65°C

rincage

rincage chaud

séchage par condenseur

90′ - 110′

17-21

1,3-1,5

Casseroles

préavage chaud

lavage 70°C

rincage

rincage chaud

séchage par condenseur

1,7

Quotidien

préavage

lavage 60°C

rinçage

rinçage chaud

séchage par condenseur

1,5

Verres

lavage 45°C

rinçage

rinçage chaud

séchage par condenseur

Conseil :

Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisseau, la quantité et l'état des résidus alimentaires.

Mise en marche de l'appareil

Appuyez sur la touche "Marche-Arrêt" A

pour mettre l'appareil sous tension.

Départ immédiat d'un programme

Choisissez votre programme en tournant le sélecteur 3. L'écran affiche la durée du programme sélectionné.

Appuyez sur "Départ" G, le programme commence.

Le voyant "Temps restant" s'allume.

L'écran vous informe du temps restant du programme au fur et à mesure de l'avancement du programme.

Départ différé d'un programme

Validez en appuyant sur "Départ" 6.

L'écran décompte d'heure en heures jusqu'au départ du programme.

Arrêt de l'appareil

L'écran vous informe de la fin du programme.

Appuyez sur la touche "Marche-Arret" A.

Durée du programme

Temps restant

Fin du programme

Attente Départ différé

Fin du programme

End

End

L'option "SCS" systeme controle salissure

Cette option est accessible pour les programmes "Casseroles", "Quotidien", "Verres".

Appuyez sur la touche SCS pour ajuster le programme suivant la salissure de votre vaisselle :

• Très sale ou Sale pour "Casseroles"
• Très Sale ou Sale ou Peu sale pour "Quotidien"
• Sale ou Peu sale pour le programme "Verres".

Annulation d'un programme

Appuyez sur la touche "Départ Annulation" pendant quelques secondes. Lorsque "Temps restant" est affiché, vous pouvez reprogrammer.

Remarque:

La sécurité électrique de porte, à l'ouverture ou à la fermeture, peut provoquer un bref allumage des voyants. Ce phénomène n'affecte pas le fonctionnement de votre appareil.

Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.

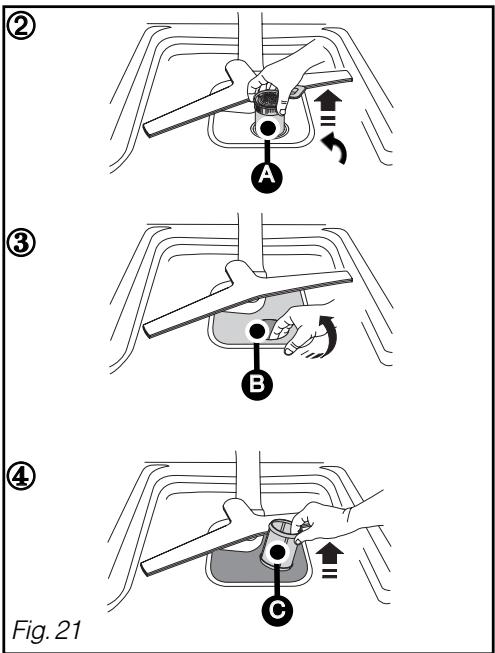

- Nettoyage des filtres a dechets

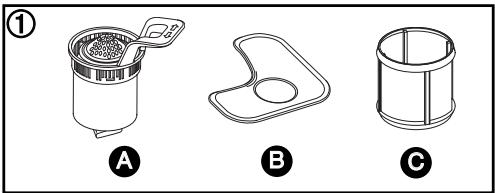

Le système de filtration est composé de plusieurs éléments :

A - Le filtre à déchets. - Le grand filtre principal. - Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Actions:

Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orientez le moulinet comme sur le dessin. (Fig. 21) Dévissez d'un quart de tour le filtre à déchets puis le retirer A Retirez le filtre principal B. Retirez le tamis micro contrôle

Nettoyez soigneusement les filtres A, B et C sous l'eau courante. (Fig. 22)

Remontage :

Procédez dans l'ordre inverse en positionnant les filtres C, B, puis A.

Important :

N'oubliez pas de verrouiller le filtre à

déchets A en le tournant d'un quart de tour bien à fond.

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisselle pour éliminer tout dépôt eventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important :

Conservez ce produit hors de portée des enfants.

Arrêt prolongé

Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaiselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez un programme de trempage.

Entretien courant

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

• RECAPITULATIF DES DEFAULTS A LA MISE EN SERVICE

↓ LED(s) clignotantes ← pour les modèles sans afficheur → LED(s) clignotantes ↓
1000	d01: défaut d'alimentation eau (robinet)	d07: défaut Débordement / Antifuite	1240
○200	d02: défaut vidange	d08: défaut de distribution arro-sage	○○○8
1200	d03: défaut de chauffage	d11: défaut capteur de pression	1208
○○40	d04: défaut température	d12: défaut replissage (détection entrée eau)	○○48
1040	d05: défaut moteur sous charge	d13: défaut de surchauffe	1048
○240	d06: défaut moteur sur charge	d14: défaut replissage pompe	○248

Problème	Causes possibles	Que faire?
La portè retombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portè pas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La portè ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable)	- ressorts de portè trop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les ressorts.
La portè "accroche" à la ferme-ture	- appareil bancal	- réglez les pieds.
	- portè mal centrée par rapport à la cuve.	- recentrer en réglient les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côte puis l'autre.
Petite fuite après ou sous l'apareil (déplacer l'appareil pour mistréux localiser la fuite)	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
	- fuite provenant de l'appareil. (cf tableau défaut 07).	- fermer l'arrivée d'eau et appeler un technicien.
Petite fuite à la portè	- appareil bancal, pas de niveau.	- ajuster les pieds régiables.
	- portè mal centrée par rapport à la cuve.	- régler les pieds AR

• LES VOYANTS

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, levoyant resté allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche liépart, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

• LIE À LA PROGRAMMATION, AFFICHAGE

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économes en énergie durablent plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délai de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour alli-menter tous les apparciels en service simultanément.- défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bou-ton départ. -agineil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise etfuseble - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas (cf tableau défaut 02).	- opercule sur siphon d'évier non retire. - tuyau vidange coudé. - filtres totalement obstrués. - pompé bloquée.	- restirer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.

MAUVAIS RÉSULTAT DE LAVAGE

Problème	Causes possibles	Que faire?
Traces alimentaires, redéposi-tions, "grains de sable" dans les verres	- vaisselle mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pieces accollées, emboîtées).- moulinet supérieur bloqué par couvert, plat..- filtré mal verrouillé se soulèvependant le lavage.- tamis microfiltre encrassé.- Une ou plusieurs ouïes demoulinet bouchées.	- bien ranger la vaisselle, utiliser les zones et accessoires les mêux adaptés à chaque type de pieces (voir notice).- vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.- vérifier placage et verrouillage du filtré (le tourner "à fond" vers la droite).- démonter et nettoyer tous les filtres (à l'eau tiège), y compris le tamis (1 fois par mois).- démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait détériorer les ouïes). Remonter le moulinet.
Traces graisseuses	- dose lessive trop faible, les-sive peu performante, produitéventé.- programme mal adapté (trop BASSE T°, durée trop courte).	- augmenter la dose, essayer une autre lessive.- désir programme avec tem-pérature supérieure.

Mauvais résultat de LAVAGE...

Traces blanches identities nature des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant étient = OK).
	- traces de sel (gout salé sur vaisselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identities nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme mistroux adapté avec une température plus élevé.
	- si vous utilisez un produit mul-tifonction.	- utilisez l'options "4 en 1" (selon modele).
Traces de coulures ou goutes sur verres	- manque produit de rincege ou dose insuffisante.	- vérifier voyant et replir compl- pletement le réservoir, régler le doseur si nécessaire à posi- tion supérieure.
	- produit de rincege péricme ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modele).
Traces séchéées sur verres, net- tété insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modele).

Mauvais fonctionnement

Problème	Causes possibles	Que faire?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisselle.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptations au lavage en machine.	- utiliser couverts "special lave-vaisselle". - vérifieronne fermeture du bouchon pot à sel.

Mauvais résultat de séchage

Problème	Causes possibles	Que faire?
Nombreuses gouttes sur les verres	- manque produit de rinceage ou dose insuffisante. - la dose n'est pas distribuée. - positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir. - si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien. - pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 01)

Fig. 01

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs SAUTER BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au : tarif en vigueur à la date d'impression du document.

Pièces d'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Service fourni par Brandt Customer Services, SAS au capital de 2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône - RCS Pontoise 440 303 303.

Données communes

• Capacité de lavage 12 couverts normalisés

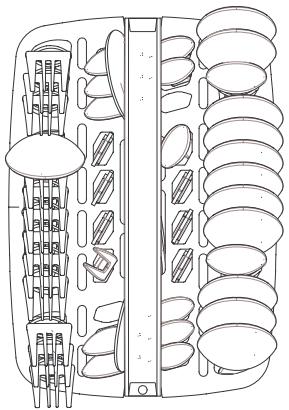

• Rangement de la vaisselle fig. A-B-C voir page suivante
• Chargement effectué selon les indications page suivante, sans clayettes latérales, sans fil verre, et 5 supports tasses/soucoupes (4 pour 12 soucoupes et 1 pour 2 tasses)
• Réglage panier supérieur position basse
• Réglage du distributeur du produit de rinçage 3
• Le réglage de l'adoucisseur doit être effectué conformément aux préconisations dans le paragraphe "Réglage de l'adoucisseur".

Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisseau et de couvercle etc..., contactez le fabricant de l'appareil avant le début des tests.

Essais selon la norme EN 50242 :

-Programme préconisé "Bio" Dosage du produit de lavage 5+25g lessive B

Essais selon la méthode mixte IEC 436/din 44990)

-Programme préconisé “Quotidien (SCS Sale)” - Dosage du produit de lavage 5 + 25 g lessive B

Nota : cas des essais avec pastille multifonction :

• Vérifier le bon réglage de l'adoucisseur ou selon la dureté de l'eau. - Tirer le tuyau du distributeur à lessive et mettre la pastille dans le compartiment intérieur.
• Choisir l'option "4 en 1" au tableau de commande.

Mesure de bruit selon la norme en60704-2-3 :

• Aligner la plinthe du caisson d'encastrement avec le panneau de porte.
