Type de produit	Autoradio avec lecteur cassette
Marque	ROADSTAR
Modèle	RC-6316
Alimentation	13,2 V CC, négative à la masse
Consommation maximale	3 A
Puissance de sortie maximale	2 x 7 W (4 Ω)
Gamme de fréquences FM	87,5 - 108,5 MHz
Gamme de fréquences AM	520 - 1640 kHz
Sensibilité FM	15 dBuV
Sensibilité AM	30 dBuV
Séparation stéréo FM	24 dB
Vitesse de la cassette	4,75 cm/s
Rapport signal/bruit cassette	40 dB
Fonctions principales	Radio AM/FM, lecteur cassette auto-reverse, horloge, avance/retour rapide
Sécurité	Utilisation sur véhicule à masse négative ; ne pas ouvrir le boîtier
Entretien et nettoyage	Nettoyer la tête de lecture et le galet tous les 6 mois avec un chiffon doux ou alcool
Pièces détachées et réparabilité	Fusible de rechange : utiliser l'ampérage spécifié ; réparation par un technicien qualifié

FOIRE AUX QUESTIONS - RC-6316 ROADSTAR

Comment allumer et éteindre l'autoradio ?

Appuyez sur la touche ON/OFF (touche 1) pour allumer ou éteindre l'appareil.

Comment régler le volume ?

Tournez le bouton volume (2) dans le sens horaire pour augmenter le volume, antihoraire pour le diminuer.

Comment écouter une cassette ?

Insérez une cassette dans le logement prévu (3) en mode Radio. La lecture démarre automatiquement. Pour éjecter, appuyez sur la touche EJECT (4).

Comment régler l'horloge ?

Quand l'heure est affichée, appuyez sur la touche H pour régler les heures et sur la touche M pour les minutes.

Comment syntoniser une station de radio ?

Sélectionnez la bande AM ou FM avec le bouton sélecteur de bande (5), puis tournez le bouton TUNING (6) pour choisir la fréquence.

Que faire si un fusible grille ?

Débranchez l'appareil, vérifiez les connexions et remplacez le fusible par un de même ampérage. Si le problème persiste, consultez un revendeur.

Comment nettoyer la tête de lecture ?

Tous les six mois, nettoyez le galet d'entraînement et la tête de lecture avec un chiffon doux ou une brosse en coton imbibée d'alcool. N'utilisez pas d'outils métalliques.

Comment utiliser l'avance rapide ou le retour rapide de la cassette ?

Appuyez sur la touche avance rapide (8) pour avancer, et sur la touche retour rapide (4) pour revenir en arrière. L'appareil repasse en lecture automatiquement en fin de bande.

Est-il possible d'utiliser des haut-parleurs de 2 ohms ?

Non, l'impédance minimale recommandée est de 4 ohms. L'utilisation de haut-parleurs d'impédance inférieure peut surcharger l'amplificateur.

Où installer l'autoradio dans la voiture ?

Évitez les endroits exposés à la chaleur (soleil direct, chauffage) et à la poussière. Installez-le dans le tableau de bord en utilisant les outils de montage fournis.

MODE D'EMPLOI RC-6316 ROADSTAR

Ce produit répond aux critères minima prévus par la directive 89/336/CEE et il a été construit conformément aux normes EN50013, EN50020.

Manuel d'instructions

• Voiture nouvel appareil a été fabriqué et monté en étant soumis aux nombreux tests ROADSTAR. Nous espérons que cet appareil vous donnera entière satisfaction.

Avant de vous livrer à ces activités, veillez à lire attentivement ce manuel d'instructions. Conservez-le à portée de main à fin de référence ultérieure.

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont contenues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur de l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boîtier ni ôter le dos de l'appareil. En cas de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune pièce réparable par l'utilisateur.

L'appareil ne doit pas être exposé à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé.

L'appareil ne doit pas être exposé à la lumière directe du soleil ou à des sources de chaleur.

(Déchets d'équipements électriques et électroniques)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Mode d'emploi

Veuillez lire attentivement ce mode d’emploi, afin de familiariser avec votre nouvel appareil avant de l’utiliser pour la première fois. Veuillez s’il vous plaît garder ce mode d’emploi comme référence pour le futur.

1. TOUCHE on/off

Appuyer sur cette touche pour allumer ou éteindre l'appareil.

2. Bouton volume

Tournez ce bouton pour augmenter ou diminuer le volume.

3. Lecteur cassettES

En mode RADIO, insérer une cassette dans le logement prévu à cet effet, la lecture de la cassette commence automatiquement.

4. TOUCHE EJECT

En mode TAPE (cassette), appuyer à fond sur cette touche pour interrompre la lecture de la cassette et éjecter cette dernière. L'autoradio entrera automatiquement en mode Radio.

5. Bouton selecteur de LANDE

Appuyer sur ce bouton pour choisir entre une réception AM ou FM. Le symbole de la bande sélectionnée apparaitra à l'écran indiquant l'état du réglage.

6. Bouton TUNING

En mode Radio, tournez ce bouton pour sélectionner la station de radio désirée sur la bande AM ou FM. Dans le même temps, la fréquence apparaît à l'écran.

7. Bouton mode

Chaque fois que vous pressez cette touche, la sélection Radio ou Cassette est sélectionnée.

8. Fonction avancement/retour RAPIDE de la cassette

Pour l'avancement rapide de la cassette, pressez la touche (8). Lorsque la cassette est à la fin, la reproduction commence automatiquement du côté opposé (Auto-reverse). Pour le retour rapide de la cassette, pressez la touche (4). Lorsque la cassette est à la fin, la reproduction commence automatiquement du début du même côté (Auto-replay). Vous pouvez bloquer les fonctions d'avancement et de retour rapide en pressant la touche opposée à la touche insérée en ce moment.

9. Affichage de l'heure et bouton de réglage

Lorsque l'heure est affichée sur l'écran LCD, appuyer sur la touche H et M pour régler l'heure et les minutes.

Installation

• Eviter d'installer l'appareil dans un endroit exposé à des températures élevées, comme les rayons directs du soleil ou l'air chaud de l'installation de chauffage ou bien dans un endroit exposé à la poussière, saleté ou à de fortes vibrations.
• Ne se servir que des outils de montage fournis pour effectuer une installation sûre. S'assurer d'avoir retiré la façade extractible avant d'installer l'appareil.

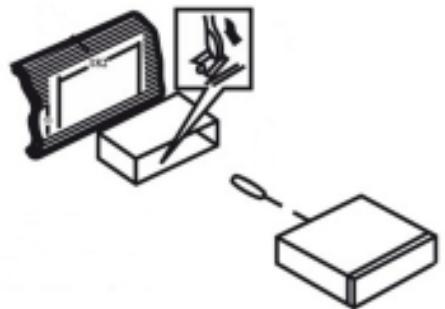

Montage

Installation dans le tableau de bord

Precautionsetentretien

• Cet appareil a été conçu uniquement pour le fonctionnement négatif à la terre 13,2V DC. On peut donc utiliser l'appareil en toute sécurité si la borne négative de la batterie est reliée à la structure métallique du véhicule.
• Ne pas utiliser de haut-parleurs d'impédance inférieure à 4 ohms et veiller à ce que les fils des haut-parleurs ne soient pas rassemblés lorsque vous allumez l'appareil, faute de quoi la plaque de l'amplificateur de puissance pourrait se surcharger ou fondre.
• S'il fait particulièrement chaud à l'intérieur de la voiture, par exemple en cas de stationnement au soleil, conduire pendant un certain temps sans utiliser l'appareil tant que l'intérieur de la voiture ne s'est pas refroidi.
• Bien manier les cassettes pour sauvegarder la qualité des enregistrements. Ne pas exposer directement aux rayons du soleil. Les conserver dans un lieu exempt de saleté et de poussière et ne pas les manier avec les mains grasses. En outre, les ranger loin des aimants et des moteurs du type à aimant permanent. Il est conseillé de ne pas utiliser des bandes d'une durée supérieure à C-60 (30 minutes par côte) sur les lecteurs pour auto car la bande est très mince et tend facilement à se nouer. Extraire toujours la cassette du lecteur lorsque l'écoute est terminée. Il y a lieu de nettoyer le galet d'entraînement et la tête de lecture environ tous les six mois avec un chiffon doux ou bien avec une petite brosse en coton avec de l'alcool. Ceci dans le but de maintenir la richesse et la clarté du son et d'éviter la perte de volume. Ne

Ne se servir de tournevis ou de ronds en métal ferreux pendant les opérations de nettoyage ci-dessus. Voir illustration.

Fig. 1

E rer une pression sur celle-ci qui en provoquerait la déformation pendant l'écoute. Rebobiner la bande à l'aide des boutons rapides) ou "rewind" (rebobinage).

Si la bande de la cassette n'est pas bien enroulée, elle peut s'endommager. Il faudra donc, avant d'utiliser cette cassette, la tendre de la façon indiquée à la fig. 2. Le mauvais bobinage de la bande pourrait engendrer une pression sur celle-ci qui en provoquerait la déformation pendant l'écoute. Pour éviter ceci, rebobiner la bande à l'aide des commandes prévues à cet effet "fast-forward" (avance rapide) ou "rewind" (rebobinage).

Entretien

Si un fusible est grillé, contrôler la connexion électrique et replacer le fusible. Si le fusible se grille même après avoir été replacé, il se peut qu'il y ait un mauvais fonctionnement à l'intérieur. Dans ce cas, consultez le revendeur le plus proche.

Attention

Utiliser des fusibles ayant l'ampérage spécifique pour chaque câble. L'emploi de fusibles possédant un ampérage supérieur pourrait provoquer de graves dommages.

SYNTONISATEUR FM

Gamme de fréquences 87.5 - 108.5 MHz

Sensitivité d'utilisation neuve que 15dBuV

Fréquence intermédiaire 10.7MHz

Séparation Stéréo >24dB

Gamme de fréquences 520-1640kHz

Sensitivité d'utilisation neuve de 30dBuV

Fréquence intermédiaire 455kHz

Section cassette

Vitesse cassette 4.75cm/s

Oscillation et Vibration < 0.35% WMRS

Rapport Signal/Bruit >40dB

Séparation Canal >35dB

Voltage d'alimentation 13.2V (DC), négative à la masse

Consommation courant max 3A

Puissance maximale de sortie 2x7 Watts (4 Ohm)

Les spécifications et le design peuvent changer sans avis préalable.
