MODE D'EMPLOI HB 6F IX INOX ARISTON

Avant d'effectuer les opérations de montage, il faut désactiver les filtres à graisse, pour une manœuvrabilité plus simple de l'appareil (pour les instructions, voir le paragraphe "Nettoyage des filtres à graisse" sous le chapitre "Maintenance").

Fixation au mur

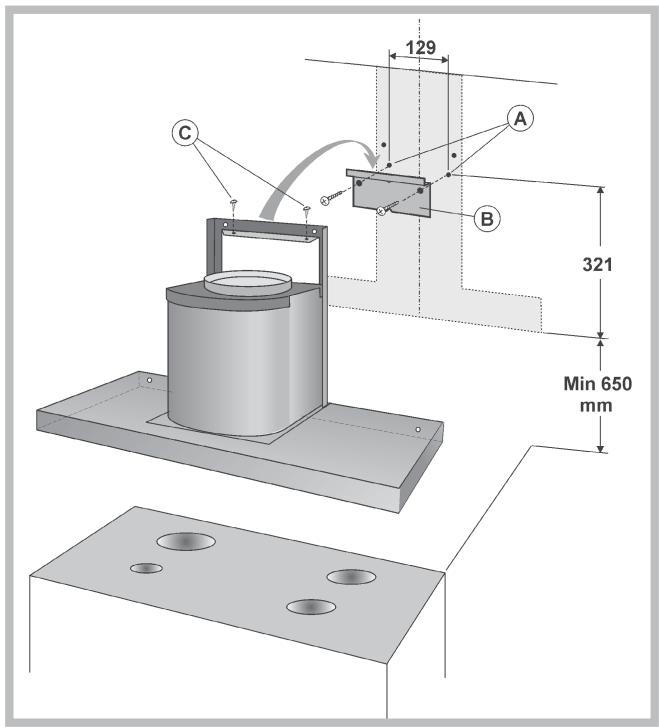

1) Tracer une ligne sur le mur, à la verticale du plan de cuisson. Marquer les 2 trous à faire sur le mur (A) en respectant les mesures indiquées sur la figure ci-dessous. 2) Percer les trous (Ø 8 mm) et appliquer 2 chevilles (fournies en équipement). 3) Fixer l'étrier métallique (B) au mur à l'aide des 2 vis, en utilisant les 2 trous percés. Utiliser les 2 petits triangles coupés sur l'étrier pour le positionner exactement le long de l'axe vertical de la hotte. 4) Puis accrocher la hotte à l'étrier métallique. Régler la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigences d'alignement des meubles hauts. Si l'on doit également régler la hotte en hauteur, il faut agir sur les vis (C) de réglage prévues à cet effet.

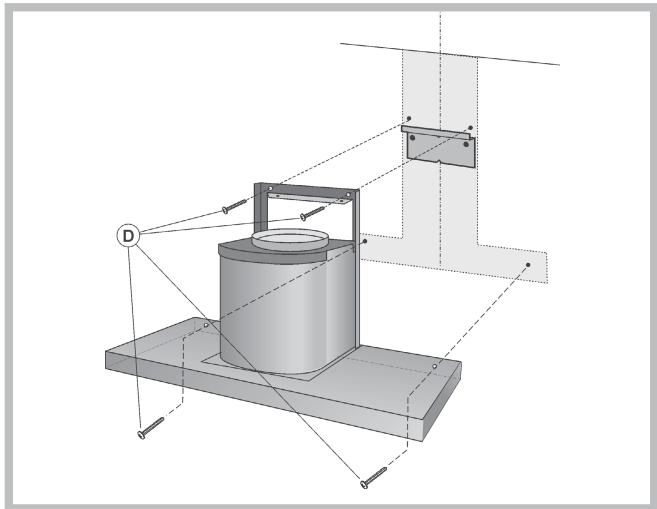

5)Après le réglage, fixer la hotte définitivement à l'aide des 4 vis (D): marquer les 4 trough à pearch sur le mur, décrocher la hotte et pearch les trough marqués (diamètre 8mm); puis utiliser les chevilles et les vis fournies en équipement pour la fixation définitive. POUR UN FONCTIONNEMENT CORRECT, IL FAUT QUE LA HOTTE SOIT FIXEE PAR LES QUATRE VIS (D)!

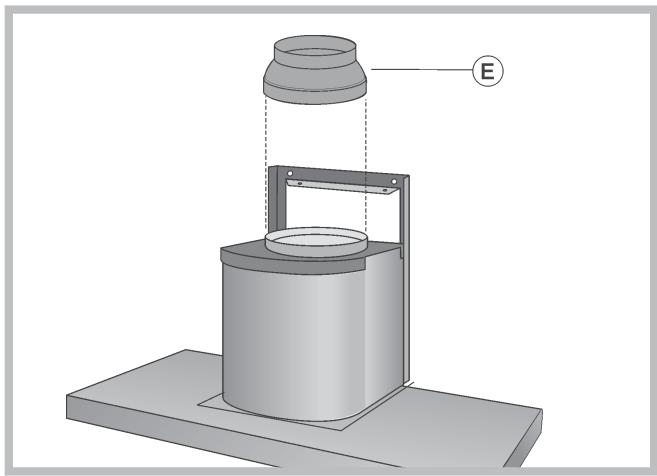

6) Pour les hottes en version filtrante, il faut monter la réduction (E).

Fixation du tuyau décoratif

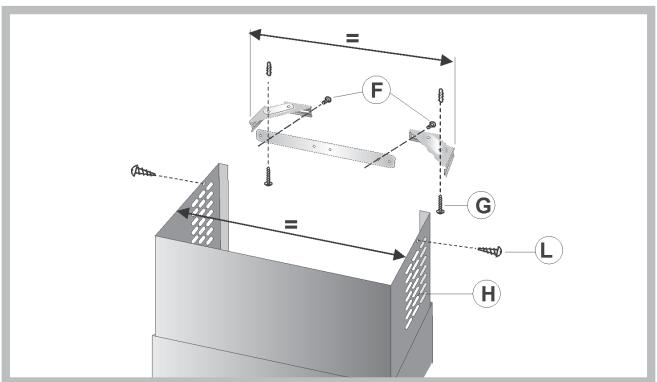

1) Assembler l'étrier de support du tuyau décoratif et régler sa largeur à l'aide des 2 vis (F). Ensuite, à l'aide des chevilles et des vis (G) le fixer au plafond en faisant attention qu'il soit dans l'axe de votre hotte. 2) Pour la version filtrante, les grilles d'évacuation d'air (H) doivent être placées dans la partie haute. Pour la version aspirante, il faut retourner le tuyau supérieur pour que les grilles d'évacuation d'air soient dans la partie BASSE.

3) Version aspirante:

a) Raccorder la bouche de sortie d'air de la hotte à l'orifice d'évacuation de l'air, à l'aide d'un tuyauouple de 15 cm de diamètre. Bloquer le tuyauouple à l'aide de colliers de serrage (tuyau et colliers ne sont pas fournis en équipement). b) Effectuer le branchement électrique de la hotte à l'aide du câble d'alimentation (référence paragraphe "Branchement électrique"). c) Insérer le tuyau décoratif en le posant sur la hotte; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (L).

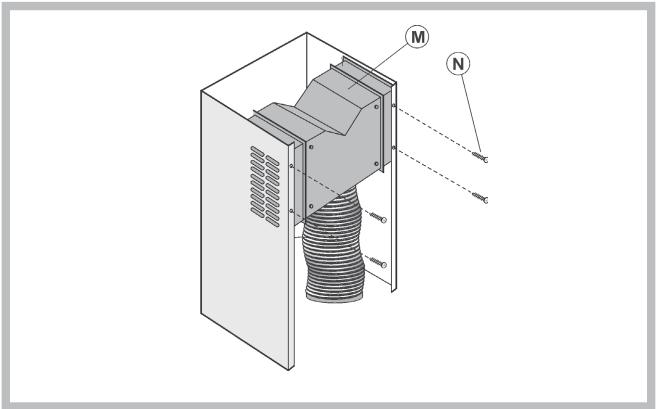

a) Fixer le déflecteur (M) au tuyau supérieur à l'aide des 4 vis à tête plate (N); raccorder un tuyau souple de 12,5 cm de diamètre au déflecteur, en le bloquant avec un collier de serrage (tuyau et collier ne sont pas fournis en équipement).

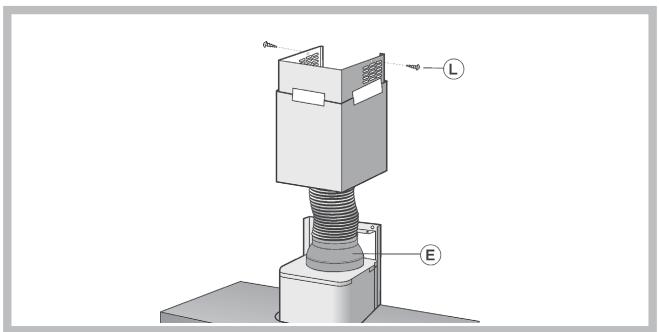

b) Prendre le tuyau décoratif et le poser sur la hotte; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (L). c) Soulever le tuyau inférieur en le bloquant avec du ruban adhésif et raccorder le tuyau souple à la réduction (E) à l'aide d'un collier (pas fourni en équipement).

d) Effectuer le branchement électrique de la hotte à l'aide du câble d'alimentation (voir le paragraphe "Branchement électrique"). e) Rabaisser le tuyau inférieur en le posant sur la hotte. f) Contrôler que le filtre à charbon (P) est bien installé ; s'il n'est pas installé, il faut le monter en enfilant les 2 languettes du filtre dans le logement prévu à cet effet et en le tournant vers le haut.

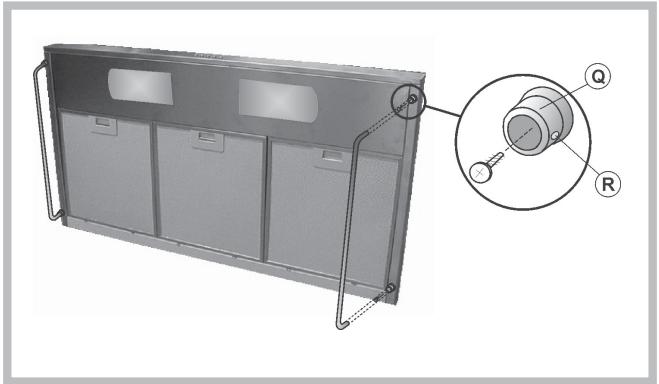

Montage des porte-loques

Les porte-loches sont fournis seulement avec certains modèles.

Fixer les 4 pommeaux (Q) à la hotte.

Enfiler les portes-louves dans les pommeaux et visser la vis (R) pour les bloquer.

Branchement électrique

Installer l'alimentation électrique dans l'encombrement du tuyau décoratif. Lors du raccordement électrique assurez-vous que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Si votre appareil est muni d'un câble d'alimentation, positionner l'appareil de manière à ce que la fiche soit accessible.

Câble d'alimentation

Attention : la hotte est équipée d'un câble d'alimentation préparé de manière spéciale (sauf la hotte modèle HB6.2IX) ; en cas de déterioration du câble, il faut le remplacer par un câble ou par des câbles spéciaux disponibles chez le constructeur ou son service après-vente.

\section*{Caractéristiques techniques}

Modèle	HB6.2 IX	HB7.2 IX	HB9.2 IX / HB9 F.2 IX HBD 9 F.2 ICE HB9 R.3 / HB9 2 IXDE
Dimensions	largeur 59.8 cm hauteur 68/119 cm profondeur 49 cm Ødu tuyau d'évacuation 15cm	largeur 69.8 cm hauteur 68/119 cm profondeur 49 cm Ødu tuyau d'évacuation 15cm	largeur 89.8 cm hauteur 68/119cm profondeur 49 cm Ødu tuyau d'évacuation 15cm
Poids brut	14.6 Kg	15.6 Kg	19.1 Kg
Courant absorbé	Total 220 W Moteur 1x140 W Ampôules 2x40 W	Total 260 W Moteur 1x180 W Ampôules 2x40 W	Total 260 W Moteur 1x180 W Ampôules 2x40 W
Portée	450 m³/h	600 m³/h	600 m³/h
Filtres àGRAISSSE Surface d'aspiration	1487 cm²	1773 cm²	2287 cm²

Modèle	HB6P	HB7P	HB9P
Dimensions	largeur 59.8 cmhauteur 68/119 cmprofondeur 49 cmØdu tuyau d'évacuation 15cm	largeur 69.8 cmhauteur 68/119 cmprofondeur 49 cmØdu tuyau d'évacuation 15cm	largeur 89.8 cmhauteur 68/119cmprofondeur 49 cmØdu tuyau d'évacuation 15cm
Poids brut	15.4 Kg	16.4 Kg	19.9 Kg
Courant absorbé	Total 450 WMoteur 1x370 WAmpoules 2x40 W	Total 450 WMoteur 1x370 WAmpoules 2x40 W	Total 450 WMoteur 1x370 WAmpoules 2x40 W
Portée	700 m3/h	700 m3/h	700 m3/h
Filtres à graisseSurfaced'aspiration	1487 cm2	1773 cm2	2287 cm2

La hotte peut être installée en version filtrante ou en version aspirante.

Vous devez décider, dès le début, le type d'installation.

Pour une plus grande efficacité, nous conseillons d'installer la hotte en version aspirante (si possible).

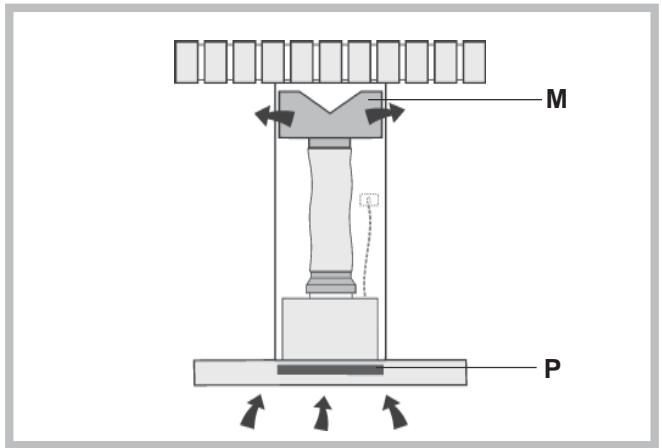

Version filtrante

La hotte aspire l'air de la cuisine imprimé de fumée et d'odeurs, et le dépuré à l'aide des filtres à graissé et du filtré à charbon pour ensuite le remettre en circulation propre dans la pièce.

Pour cette version, il faut un déflecteur d'air (M) et un filtre à charbon (P).

Pour une efficacité constante, il faut remplacer périodiquement le filtre à charbon.

Si la hotte n'est pas équipée du filtre à charbon, le demander au revendeur.

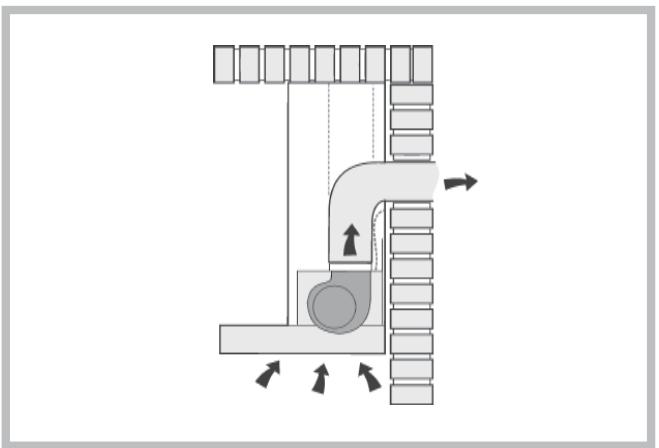

Version aspirante

La hotte aspire l'air de la cuisine imprégné de fumée et d'odeurs en le faisant passer dans les filtres à graisse, puis l'expulse à l'extérieur par un conduit d'évacuation.

Dans cette version il est inutile d'utiliser le filtre à charbon.

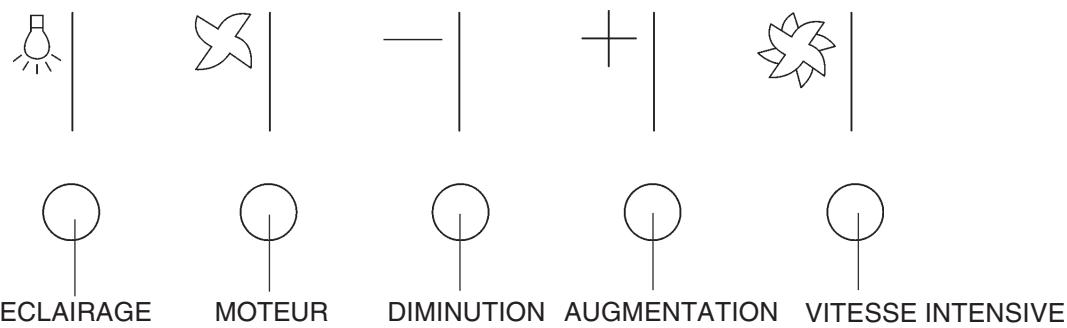

Touche éclairage

Allume / Eteint les lumières.

Touche moteur

Active/Désactive le moteur.

Le moteur s'active à la première vitesse paramétrée précédemment.

— Touche diminution vitesse

En appuyant plusieurs fois de suite sur cette touche, on diminue la vitesse du moteur pour arriver à la vitesse minimum.

Touche d'augmentation vitesse

En appuyant plusieurs fois de suite sur cette touche, on augmente la vitesse du moteur pour arriver à la vitesse maximale.

Touche de vitesse intensive

Elle actionne le moteur à la vitesse intensive, pendant 10 minutes, après quoi le moteur revient à la vitesse paramétrée précédemment.

Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débrancher l'appareil. Pour éviter des risques d'incendie possibles, suivre les instructions données concernant le nettoyage des filtres à graisses et sur la façon d'enlever des dépôts eventuels de graisse sur l'appareil.

Une maintenance minutieuse garantit un bon fonctionnement et un bon rendement dans le temps.

Nettoyage de la hotte

L'élimination, éventuels dépôts de graisse sur l'appareil, doit être effectuée en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs.

Pour le nettoyage extérieur des appareils points, utiliser un chiffon mouillé avec de l'eau tiède et un détergent neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton, il est conseillé d'utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

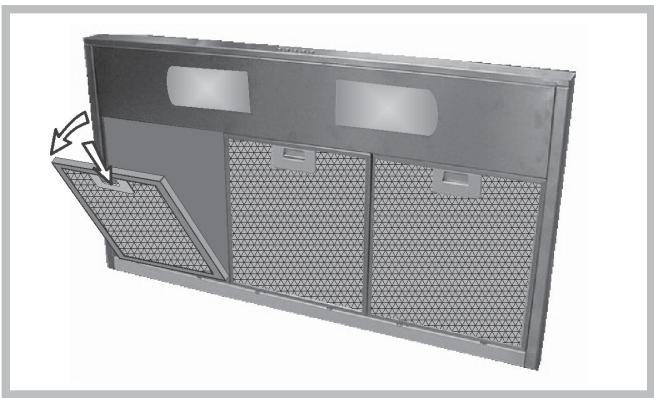

Nettoyage des filtres à graisse

Pour déposer les filtres àGRaisse, en face de la poignée, il faut pousser le blocage vers l'intérieur et tirer le filtre vers le bas.

Laver les filtres avec un détergent neutre à la main ou dans le lave-vaisselle.

En cas de lavage dans le lave-vaisselle, un éventuel blanchissement ne compromet d'aucune façon la fonctionnalité des filtres.

Nettoyer les filtres à graisse en moyenne tous les 2 mois, en fonction de l'utilisation.

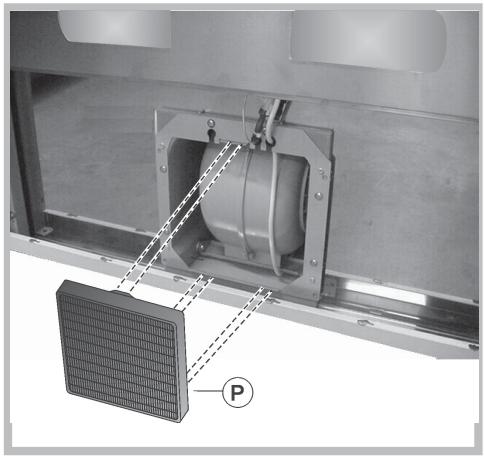

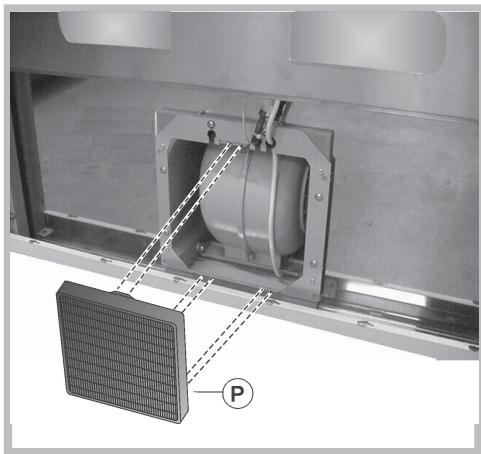

Remplacement du filtre à charbon

Si l'appareil est utilisé en version filtrante, il faut remplacer le filtre à charbon (P).

Il faut tout d'abord enlever les filtres métalliques à graisse. Pousser le blocage vers l'intérieur et extraire le filtré à charbon des logements.

Remplacer un nouveau filtre à charbon du même type en inversant les opérations.

Remplacer le filtre à charbon tous les 6 mois en moyenne, en fonction de l'utilisation.

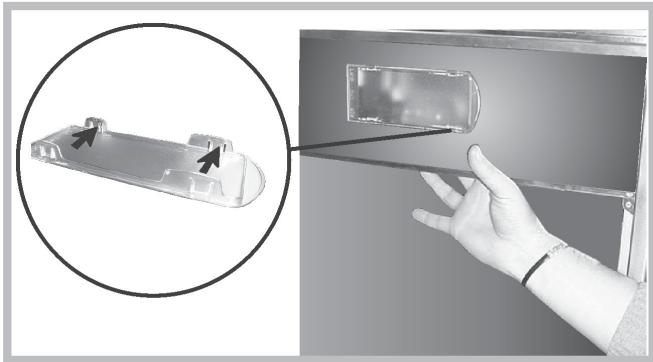

Remplacement des ampoules

Faites très ATTENTION lorsque vous effectuez cette opération et n'oubliez surtout pas de mettre les ampôules hors tension.

Après avoir extrait les filtres àGraisse, enlevez le plafonnier manuellement, en procédant par l'intérieur de la hotte. Exercez une légère pression sur la partie mobile des deux arrêts, puis déboîter le plafonnier de l'extérieur.

Dévissez l'ampoule et la remplacez par une autre du même genre.

Remontez le plafonnier en le poussant de l'extérieur dans son logement.

Sécurité générale

La distance minimale entre la surface de support des cassetoles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte. Les hottes en classe d'isolation 2 (mod. HB60.2IX) : ne doivent pas être raccordées à la terre. Les hottes en classe d'isolation 1 (Mod. HB7.2IX-HB9.2IX-HB9F.2IX-HBD9F.2ICE-HB9R.3-HB9.2IXDE-HB6P-HB7P-HB9P) : doivent être raccordées à la terre. Lors du branchement électrique, il faut s'assurer que la prise de courant est équipée d'un branchement à la terre. Évitez d'utiliser des matériaux qui causent des flammes à proximité de l'appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. À cause de son inflammabilité, l'huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques découverts. Il est recommandé de ne pas positionner de poids au-dessus de la hotte.

Évacuation de l'air

Si votre appareil doit être installé en version Aspirante, il faut percer le trou et installer le conduit d'évacuation de l'air.

Pour obtenir des conditions optimales, vous devez, pour ce qui concerne la version aspirante, employer un tuyau d'évacuation qui ait : une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser ), soit fait d'une matière approuvée par la loi (qui peut varier selon les États), la partie interne le plus lisse possible.

De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).

! L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). ! Pour évacuer l'air qui doit être éliminé, respectez les prescriptions des autorités compétentes. De plus, l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.

! Prévoyez une aération de la piece ajusté quand une hotte et des apparciels alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en evacuant l'air, la hotte pourrait creer une dépression dans la piece. La pression négative de la piece ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la piece de prises d'air alimentant un flux d'air frais constant.

Élimination

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.
