FOIRE AUX QUESTIONS - QA M7 BLACK 0 ACOUSTICS
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice QA M7 BLACK - 0 ACOUSTICS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil QA M7 BLACK de la marque 0 ACOUSTICS.
MODE D'EMPLOI QA M7 BLACK 0 ACOUSTICS

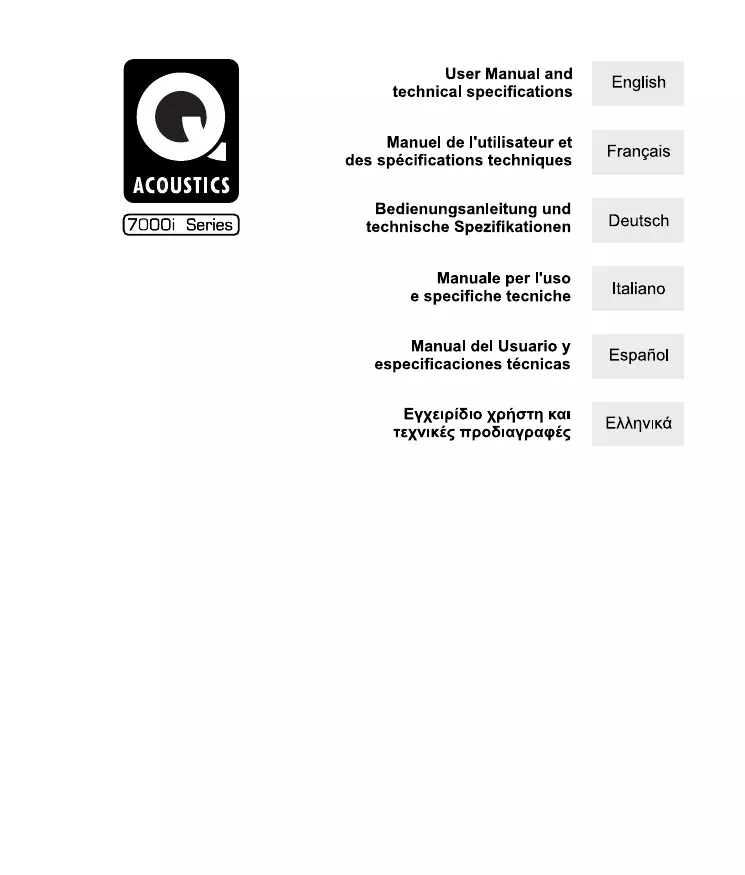

Manuel de l'utilisateur et des spécifications techniques
Ce symbole indique des instructions d'utilisation et d'entretien essentielles dans la documentation qui accompagne cet appareil.
Ce symbole indique la présence dans cet appareil d'un voltage dangereux, qui peut poser un risque de choc électrique.
Veuillez prendre connaissance de tous les avertissements.
Veuillez suivre toutes les instructions.
N'utilisez pas cet appareil à proximité de l'eau.
Nettoyez uniquement avec un chiffon sec.
N'obstruez pas les grilles de ventilation.
Suivez attentivement les instructions du fabricant lors de l'installation.
N'installez pas cet appareil à proximité d'une source de chaleur telle que des radiateurs, des bouches d'air chaud, des jours, ou tout autre appareil (y compris des amplificateurs) produit de la chaleur.
Ne pas exposer directement au soleil les haut-parleurs
Ne supprimez pas la sécurité apportée par la prise polarisée ou de type B. Une prise polarisée possède deux broches, dont une plus large que l'autre. Une prise de type B possède deux broches et une fiche terre. La broche la plus large ou la fiche terre sont là pour votre sécurité. Si la prise fournie ne convient pas, adressez-vous à un électricien pour une mise aux normes de votre installation électrique.
Evitez de marcher sur le cordon d'alimentation ou de le pincer, en particulier à l'extrémité du cordon, de la prise et à la sortie de l'appareil.
Utilisez uniquement des accessoires spécifiés par le fabricant.
Utilisez uniquement les chariots, pieds, tripodes, supports ou les tables recommands par le fabricant ou vendus avec l'appareil.
Si vous utilisez un chariot, faites très attention lors du transport de l'appareil et évitez de le faire tomber pour ne pas vous blesser.
Débranchez cet appareil en cas d'orage ou lorsque vous ne vous en servez pas pendant une période prolongée.
Pour toute réparation, adressez-vous à un professionnel. Faites réparer cet appareil pour des dommages de n'importe quelle nature : cordon d'alimentation abîmé, liquide ou objet introduit dans l'appareil, exposition à la pluie ou à l'humidité, fonctionnement inhabituel, chutes diverses.
Avertissement : Afin de diminuer les risques d'incendie ou de choc électrique, conservez cet appareil à l'abri de la pluie et de l'humidité. Évitez toute éclaboussure et ne posez pas d'objets contenant des liquides, comme des vases, sur cet appareil. Tenez à l'écart des flammes et ne posez pas de bougie sur cet appareil.
Avertissement: L'interrupteur de mise en marche du subwoofer sert à mettre cette unité hors tension. Cet interrupteur est situé sur le panneau arrière. Afin de pouvoir accéder librement à cet interrupteur, l'appareil doit être placé dans un endroit ouvert sans aucune obstacle. L'interrupteur
doit lui aussi être libre d'accès.
Attention : Tout changement, ou modification, non expressément autorisé par le fabricant annule la garantie.
Réparation : Pour toute réparation, renvoyez l'appareil au fournisseur, ou au réparateur de votre région ; la liste des adresses des réparateurs au RU figure dans ce manuel.
Tiers : Au cas improbable où vous revendriez ce produit à un tiers, veuillez fournir ce mode d'emploi avec le produit.
Remarque importante pour les utilisateurs au Royaume-Uni

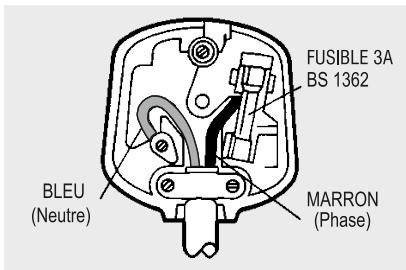

Le cordon d'alimentation possède une prise anglaise contenant un fusible de 3A. Si le fusible doit être remplacé, utilisez un fusible de 3A de type ASTA ou BSI à la norme BS1362. Si vous devez changer la prise elle-même, éteignez le fusible avant de jeter la prise immédiatement après avoir coupé le cordon d'alimentation.
Branchement sur secteur Les couleurs des fils du cordon d'alimentation sont en conformité avec le code suivant: Bleu : NEUTRE; Marron : PHASE.
Les couleurs ne correspondant peut-être pas à celles des fiches de votre prise, procédez comme suit:
Connectez le fil BLEU à la borne affichant la lettre N ou de couleur BLEUE ou NOIRE. Connectez le fil MARRON à la borne affichant la lettre L ou de couleur MARRON ou ROUGE.
Informations generales
Merci d'avoir choisi des enceintes Q-Acoustics. Les enceintes de 7000 ont été conçues et fabriquées conformément aux plus hauts standards, combinant style, fonctionnalités et ergonomie. Pour bénéficier des performances de votre système, lisez attentivement le présent manuel. Il serait éventuellement nécessaire de se référer aux guides d'utilisation de vos autres composants afin de prévenir tout dommage ou toute baisse de performance qui peuvent se produire suite à une mauvaise installation.
Deballage de votre systéme
Lors du déballage du système, veillez à ce qu'aucune pièce ne soit endommagée ou perdue. Soulevez les enceintes des cartons en tenant les caissons. Ne pas utiliser les sacs de protection pour les soulever.
Réparations
Ne pas tenter de réparer ce produit vous-même car l'ouverture des capots ou des panneaux peut vous exposer à des tensions dangereuses ou autres dangers. Confiez toute réparation à un personnel qualifié.
Lorsque des pièces de rechange sont nécessaires, assurez-vous que le technicien utilise les pièces fournies par le fabricant ou qu’elles présentent les mêmes caractéristiques que les pièces d’origine. L’utilisation de pièces non appropriées pourrait causer un incendie, un choc électrique ou d’autres dangers et peut annuler toute garantie.
Le technicien doit effectuer tous les contrôles des sécurité pour tester les performances du produit à la fin des réparations.
Enceintes actives et subwoofer : 2 ans
La période de garantie est valable à partir de la date du premier achat auprès d'un revendeur agréé Q-Acoustics. Tout retour de produits pour échange ou réparation doit s'effectuer auprès du revendeur dans son emballage d'origine, autrement la garantie ne sera pas valide.
(FR) Installation (DE) Einrichtung (IT) Impostazioni (ES) Instalación (GR) Προσαρμογή

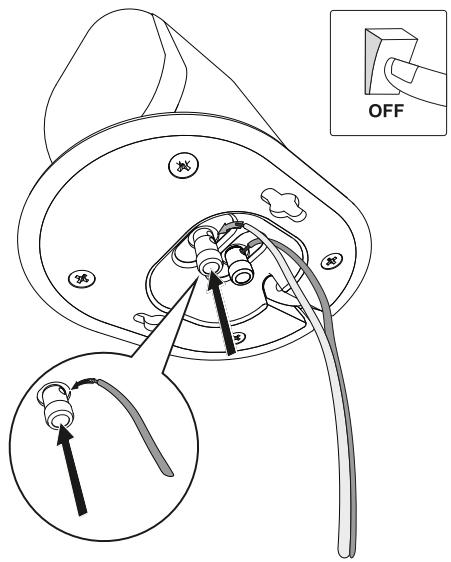

(E) Turn off all equipment (FR) Eteignez tous les équipements (DE) Schalten Sie alle Geräte aus (IT) Spegnere tutto l'impianto (ES) Apaguen todos los equipos (GR) Απενεργοποιήστε όλα τα εξοπλισμόμο

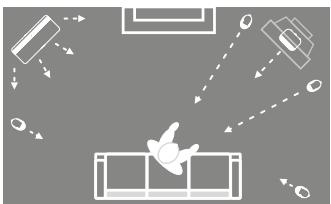

Emplacement (DE) Aufstellung (IT) Posizionamento (ES) Posicionamento (GR) Τοποθέτηση
06 Entrée de niveau ligne
03 Crossover
07 Entrée d'alimentation CA
04 Niveau
01 Sensibilità
05 Stato
02 Fase
Si ce bouton est réglé sur AUTO, le caisson des graves se met en veille pour économiser de l'énergie en cas de non-utilisation du système et se remet en marche à la réception d'un signal. Cette fonction peut être annulée par le biais de la commande ON / OFF.
0 PHASE 180°
L'inverseur de phase (2) change la phase du Subwoofer en fonction du reste des enceintes du système. Réglez la commande du Crossover (3) sur "AV" et le niveau de sorte que le Subwoofer soit audible avec les enceintes principales. Changez plusieurs fois la phase pour trouver la position qui donne la basse la plus complète et la plus forte. C'est le réglage correct.
CROSSOVER
La commande Crossover (3) règle la fréquence à laquelle le subwoofer réduit sa reproduction afin que les enceintes principales prennent le relais. Pour les systèmes AV réglés sur la position "AV". Pour les systèmes stéréo seulement, réglez pour obtenir la meilleure intégration du subwoofer et des enceintes sans bourdonnement élevé des basses.
LEVEL
La commande de niveau (4) augmente ou diminue le volume du subwoofer en relation avec les autres enceintes du système. Commencez avec le volume à 0 sur le cadran, puis tournez lentement jusqu'à ce que vous puissiez l'entendre. Le subwoofer devrait être audible au sein de l'ensemble sans pour autant augmenter le niveau de volume du reste du système. Il n'y a pas de règle pour le réglage du volume du subwoofer, essayez donc avec différentes musiques et films et fixez-le selon votre goût.
LEFT/MONO
RIGHT
L'entrée de niveau ligne - LFE (Effets basse fréquence) (5) est la connexion AV Q-Acoustics adaptée à un amplificateur. Utilisez le câble fourni pour connecter la sortie du subwoofer à votre amplificateur AV ou à un lecteur DVD. Pour un système non AV, vous pouvez connecter les sorties pre-out L & R (gauche et droite) de votre amplificateur ou utiliser les entrées haut niveau (6).
(FR) Spécifications (DE) Spezifikationen (IT) Specifiche
(Es) Especificaciones (Gr) Ιποδιαγραφές
