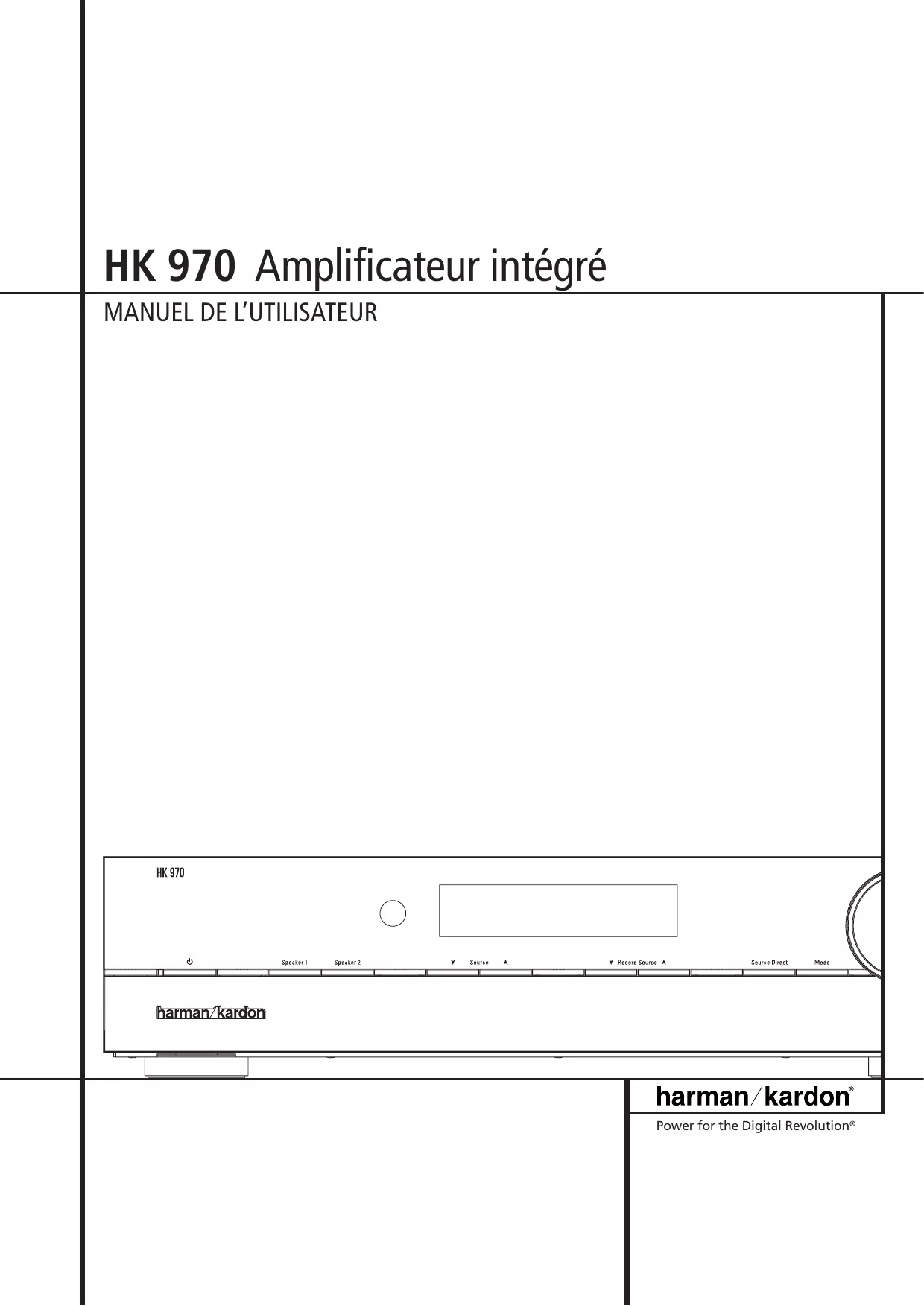

MODE D'EMPLOI HK 970 HARMAN KARDON

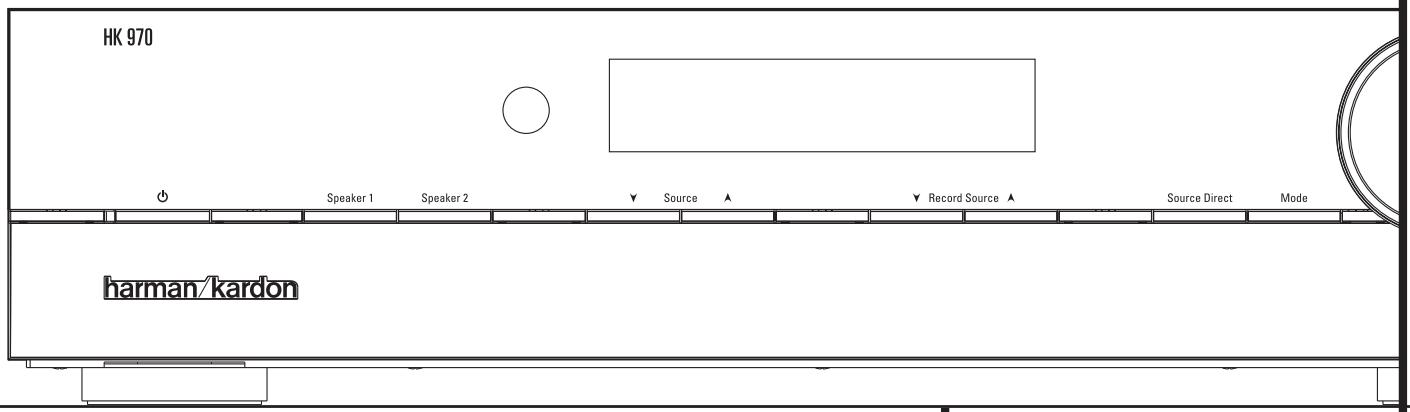

HK 970 amplificateur intégré
MANUEL DE L'UTILISATEUR
harman/kardon
3 Présentation 4 Connectique 5 Commandes et fonctions 6 Télécommande 7 Mode opératoire 7 Guide de dépannage 8 Spécifications
DECLARATION DE CONFORMITE
Je soussigné, représentant
déclare que le produit décrit dans le pré
Manuel de l'utilisateur est
conforme aux normes suivantes :
EN 55013:2001 + A1:2003
EN 55020:2002 + A1:2003
EN 61000-3-2:2000
EN 61000-3-3:1995 + A1:2001
EN 60065:2002
Jurjen Amsterdam
Félicitations et merci d'avoir acheté l'Amplificateur intégré Harman Kardon HK 970.
Pour tirer le meilleur parti des performances de votre Amplificateur, prenez le temps de lire attentivement le présent Manuel.
Le HK 970 se caractérise notamment par :
Haute capacité en courant HCC
Cela permet aux sections amplificatrices de réagir rapidement aux écarts de dynamiques, fournissant ainsi instantanément le courant nécessaire au pilotage précis de pratiquement tous les systèmes d'enceintes.
Bande passante ultra-large
Bande passante d'une largeur exceptionnelle, insensible aux contre-reactions négatives. Linéarité en phase et précision sont optimisées.
Faible contre-réaction négative
Faible distorsion et large bande passante sans contre-réaction pour une dynamique optimisée.
Électronique ad hoc
Son électronique est entièrement constituée de circuits discrets spécialement conçus. Seul ce type de circuits intégrés peut produire ce haut niveau de performances.
Protection électronique avancée
Les circuits de protection Harman Kardon préservent l'amplificateur des courts-circuits ou des dysfonctionnements au niveau des enceintes ou de la connectique sans sacrifier la qualité sonore par l'utilisation de limiteurs de courant ou de relais de sortie.
Utilisez toujours une alimentation 230 v
Cet équipement est conçu pour fonctionner sous une tension de 230V AC. N'utilise que des prises de tension secteur, jamais au-delà, pour prévenir les risques d'incendie.
Manipulez le câble d'alimentation avec précaution
Si vous devez débrancher l'appareil du secteur, par exemple avant de vous absenter plusieurs semaines, tirez toujours sur la prise, jamais sur le câble. Ne placez aucun meuble ou objet lourd sur le cordon d'alimentation et évitez de marcher ou de faire tomber quelque chose dessus. Ne faites jamais de nœud avec le câble. Non seulement vous pourriez l'endommager, mais vous pourriez causer un court-circuit entraînant des risques d'incendie.
Emplacement
Placez l'appareil sur un support plat et solide et évitez :
les endroits humides. les endroits très chauds, exposés directement aux rayons du soleil ou à proximité de sources thermiques. les endroits très froids. les endroits exposés à la poussière ou aux vibrations. les endroits mal ventilés.
N'obstruez pas les fentes d'aération pratiquées sur le dessus de l'appareil, vous risquez d'altérer la fiabilité à long terme de votre amplificateur.
Pour garantir une ventilation suffisante de ses composants internes, ne pas placer l'appareil dans un endroit confiné.
Ne pas poser d'appareil type lecteur CD ou tout autre équipement directement sur l'amplificateur.
Ce produit ne doit en aucun cas être exposé à l'humidité ou être en contact direct avec de l'eau. Aucun objet ou récipient type vase ne doit être placé sur l'appareil.
Déplacer l'appareil
Avant de déplacer l'appareil, veillez à débrancher tous les câbles d'interconnexion avec d'autres périphériques et à débrancher le câble d'alimentation secteur.
N'essayez pas de démonter l'appareil
Cet équipement ne renferme pas de composants interchangeable facilement. Ouvrir l'appareil présenterait des dangers pour votre sécurité, et toute modification de ses composants internes annulerait la garantie. Si de l'eau ou de petits objets, métalliques ou autres, pénètrent accidentellement à l'intérieur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur.
Entretien
Si l'appareil a besoin d'être nettoyé, utilisez un chiffon doux et sec. Au besoin, passez un chiffon doux légèrement imbibé d'eau savonneuse puis d'eau propre. Essuyez immédiatement après avec un chiffon sec. N'utilisez ni détergents ni alcool ni produit aérosol. N'utilisez pas de produits abrasifs qui pourraient endommager la finition des parties métalliques. Évitez de diffuser des produits insecticides à proximité de l'appareil.
Odeurs anormales
Si vous remarquez une odeur anormale ou de la fumée, débranchez immédiatement l'Amplificateur du secteur, contactez votre revendeur ou le centre de SAV Harman Kardon le plus proche.
Emballage
Gardez l'emballage dans un endroit sûr, au cas où vous en auriez besoin à l'occasion d’un déménagement ou d’une réparation.
RISQUE de CHOC électrique NE PAS OUVRIR
ATTENTION: POUR RÉDUIRÉ LES RISQUÉS D'ÉLECTROCUTION, N'OUVREZ PAS LE PANNEAU ARRÊRIÈ DE L'APPEARIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÉTRE ENTRETENU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRÉS D'un SERVICE DE MAINTENANCE QUALIFIÉ.
L'éclair fléché au centre d'un triangle équilateral prévient l'utilisateur de la présence de courants élevés dans l'air pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.
Le point d'exclamation au centre d'un triangle équilateral prévient l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.
ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

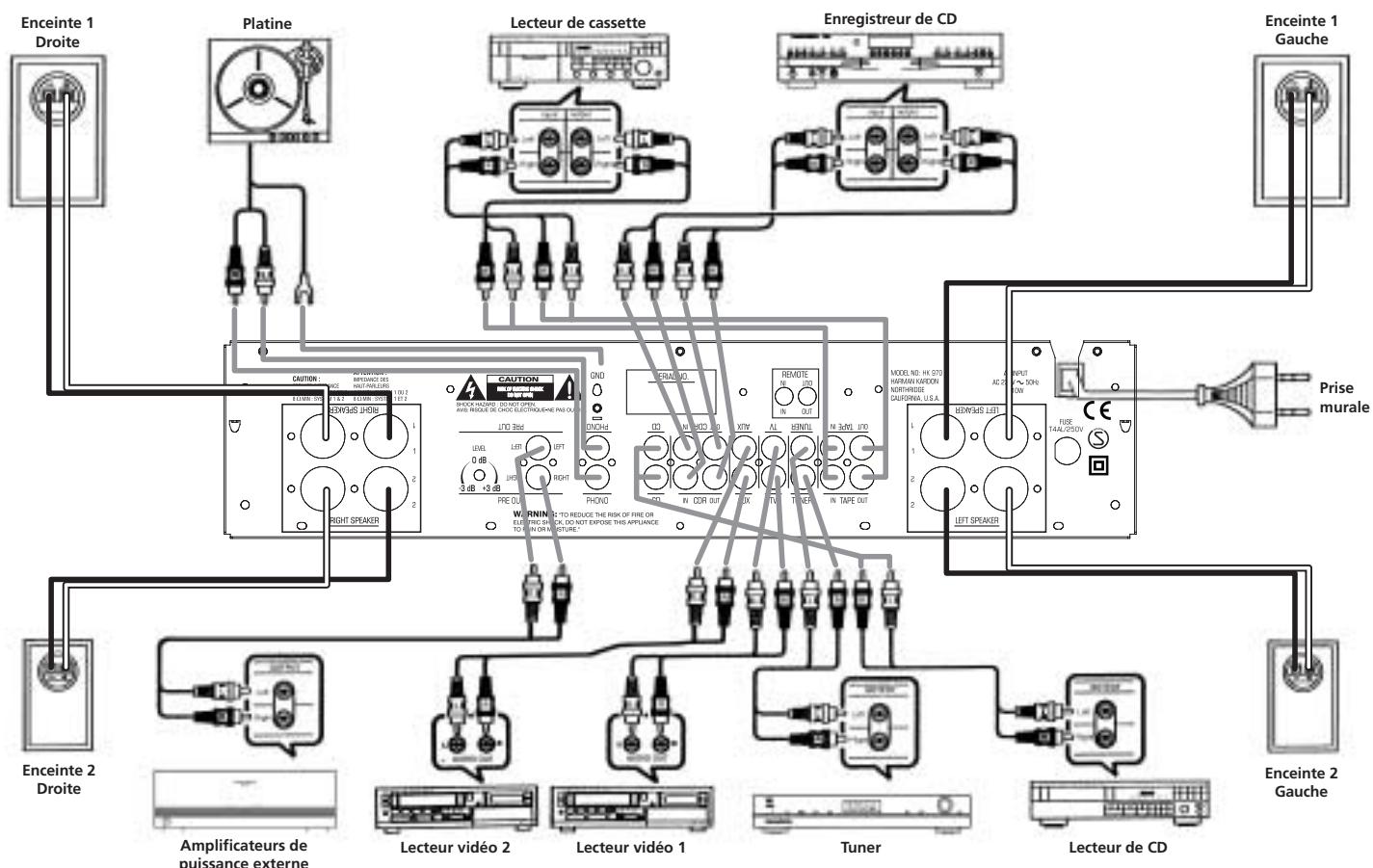

Connexion de périphériques
- Assurez-vous préalablement que tous les appareils ont été mis hors tension.
- Reliez chaque connecteur de sortie/lecture du périphérique à l'entrée correspondante sur le panneau arrière de votre Amplificateur, et, le cas échéant, les connecteurs d'entrée/enregistrement du périphérique à la sortie correspondante du HK 970. Utilisez les connecteurs blanc, noir ou gris pour un canal Gauche ; les connecteurs rouges pour un canal Droite.
- Une platine tourne-disque avec cartouche MM doit être reliée aux entrées Phono et un câble de masse être branché sur la borne de masse.
Connexions télécommande
Si un périphérique stéreo est doté d'un capteur infrarouge intégré et d'une prise de sortie Remote, il est possible de connecter cette prise à la prise d'entrée REMOTE IN du HK 970. Tous les équipements Harman Kardon dotés de prises « Remote In » et « Remote Out » sont mutuellement compatibles à l'exception de la Citation 22, 24 et 25. Les capteurs à distance et périphériques d'autres marques peuvent ne pas être compatibles, mais sont sans danger pour votre équipement. Un deuxième câble peut être utilisé pour relier la prise REMOTE OUT de l'Amplificateur à l'entrée Remote d'un périphérique stéreo. Utilisez la même procédure pour connecter d'autres périphériques (si c'est possible).
Connexion des enceintes
- Pour obtenir les meilleures performances, utilisez des câbles de qualité. Cependant, tous les câbles standard en cuivre sont utilisables, à condition de respecter les conditions suivantes en ce qui concerne le rapport entre longueur et section :
Minimale
1 mm 1,25 mm 1,6 mm 2-2,5 mm
- Évitez d'embobiner l'excédent de câble avec ou à proximité des interconnexions du signal niveau ligne.
Amplificateurs de puissance externes
Pour les applications nécessitant une forte amplification, reliez les prises Pre-Out aux prises Main In d'un amplificateur de puissance supplémentaire. Le niveau de sortie peut être ajusté entre -3 et +3 dB au moyen d'un bouton interne. Pour ce faire, introduisez précautionneusement un petit tournevis dans le bouton et tournez-le soit vers la droite pour augmenter, soit vers la gauche pour diminuer le niveau de sortie.
IMPORTANT: Au moment de connecter deux paires d'enceintes, vérifie l'impédance de chacune (indiquée à l'arrière des enceintes, dans le manuel, ou en vous renseignant auprès de votre revendeur ou fabricant) puis consultez la table ci-dessous pour savoir si elles peuvent être utilisées simultanément.
| Si l'impédance des deux paires est : | Peuvent-elles fonctionner ensemble ? |
| 8Ω/8Ω | OUI |
| 8Ω/6Ω | NON |
| 8Ω/4Ω | NON |
| 6Ω/6Ω | NON |
| 6Ω/4Ω | NON |
| 4Ω/4Ω | NON |
ATTENTION: Ne faites jamais fonctionner deux paires d'enceintes simultanément contrairement à ce qui est indiqué sur cette liste, au risque d'une surchauffe de l'Amplificateur.
Alimentation secteur
Branchez l'appareil à une prise murale 230 VAC.
Le témoin d'alimentation s'allume pour indiquer que l'appareil est sous tension. Pour déconnecter complètement l'appareil, il faut débrancher la prise d'alimentation du secteur.

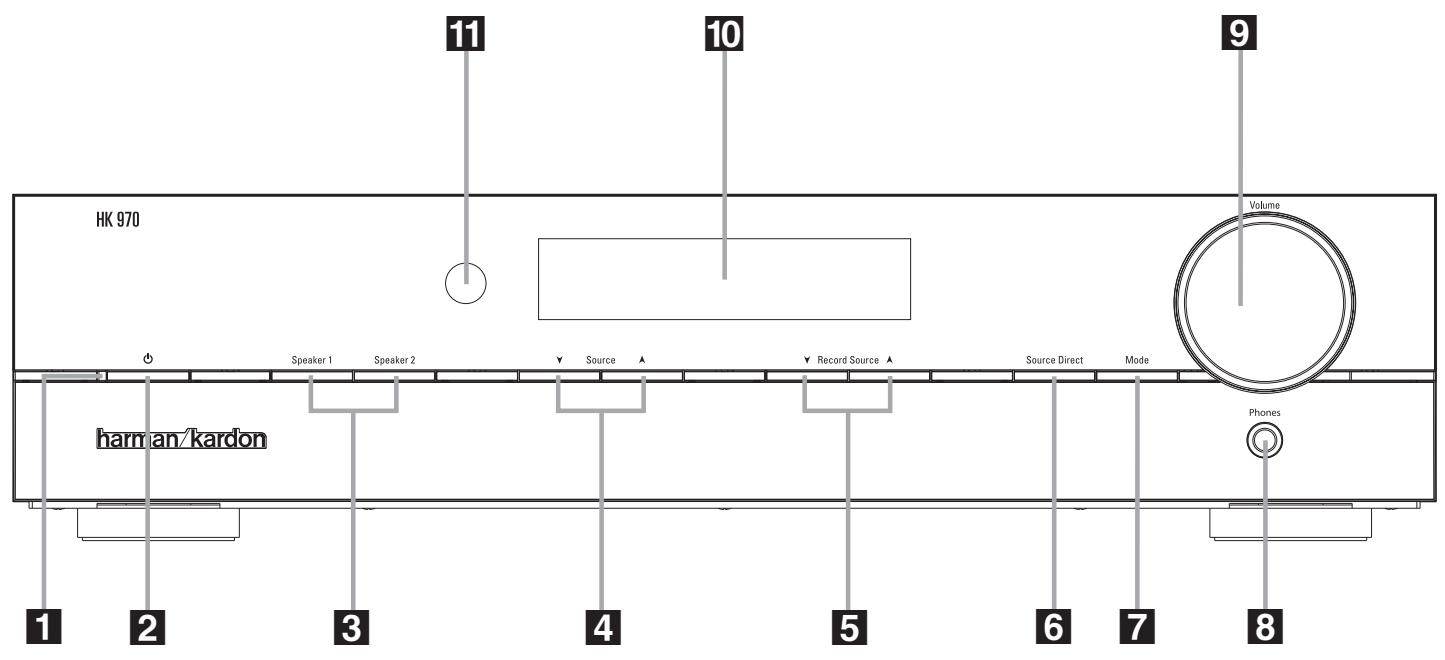

1 Témoin d'alimentation : Cette diode s'allume en couleur amber quand l'appareil est en mode de veille pour signaler qu'il peut être réactivé à tout moment. Quand le HK 970 est en marche, il vire au bleu. 2 Marche/veille : Utilisez cette touche pour mettre le HK 970 en marche. Pressez de nouveau pour le remettre en veille. Le témoin d'alimentation passe au bleu quand l'appareil est en marche.
3 Selecteurs Speaker 1/2: Pressez ces touches pour sélectionner soit l'une, soit l'autre, soit les deux paires d'enceintes, soit aucune (sortie casque d'écoute uniquement). 4 Selecteur Source : Sélectionnez la source que vous souhaitez écouter en pressant Source (extrémité gauche pour décrementer, extrémité droite pour incrémenter) jusqu'à ce que cette source soit affichée. 5 Selecteur Record Source : Sélectionnez la source que vous souhaitez enregistrer sur le périphérique connecté aux prises Tape et CDR Out du panneau arrière en pressant Record Source jusqu'à ce que cette source soit affichée. Source Direct: Pressez cette touche pour contourner le circuit de gestion des tonalités. 7 Touche Mode: Pressez cette touche pour modifier le réglage des commandes Bass, Treble et Balance.
8 Prise pour casque d'écoute : Branchez si vous le souhaitez un casque d'écoute sur la prise Phones. Lorsque les sélecteurs d'enceinte Speaker 1 et Speaker 2 sont désactivés, le signal audio n'est audible que par cette connexion. 9 Volume : Tournez ce bouton pour hausser ou baisser le volume. 10 Afficheur d'informations principales : Affiche les messages et indicateurs d'état qui vous aident à manipuler l'appareil. 11 Fenêtre du capteur de télécommande : Le capteur placé derrière cette fenêtre reçoit les signaux infrarouges de la télécommande. Pointez celle-ci vers cette fenêtre qui ne doit être ni obstruée ni recouverte si vous n'avez pas installé de capteur extérieur.
Télécommandes indépendantes
Le système de télécommande du HK 970 peut gérer la commande de l'Amplificateur et des tuners, lecteurs de CD et enregistreurs de CD compatibles. La prise d'entrée des équipements non dotés de récepteurs à infrarouge doit être reliée à la sortie télécommande de l'Amplificateur pour que ce système puisse également gérer les commandes de ces derniers.
Le tableau ci-dessous répertorie les fonctions de l'Amplificateur HK 970 et des périphériques externes qui peuvent être générées par la télécommande du HK 970.
Remarques importantes:
- Pour gérer à distance les commandes d'un tuner ou d'un lecteur ou enregistreur de CD, "TUNER", "CD" ou "CDR" doivent avoir été sélectionnées via les touches Source de la télécommande (une sélection sur la face avant ne suffit pas).
- Notez que les lecteurs de DVD et de cassette ne sont pas gérables à partir de la télécommande.
- Pour gérer à distance un enregistreur de CD compatible, vous devez désigner un émetteur et sauf le cas d'une émetteur, la platine à commander (lecture CDP ou enregistrement CDR) doit être désignée au moyen des touches appropriées SELECT CDP ou CDR.
Conditions de fonctionnement
La télécommande est opérationnelle jusqu'à 7 mètres de l'Amplificateur et dans un angle par rapport à l'axe perpendiculaire à sa face avant. Cette portée peut être réduite par la présence d'obstacles coupant l'axe du faisceau, de lumières fluorescentes ou d'impuretés sur le capteur IR de la face avant ou l'émetteur de la télécommande.
La télécommande est alimentée par deux piles AA livrées avec l'Amplificateur. Si vous nevez les remplacer, changez toujours les deux piles en même temps. Si vous ne nevez pas utiliser la télécommande pendant un laps de temps assez long, retirez les piles pour prévenir les risques de corrosion.

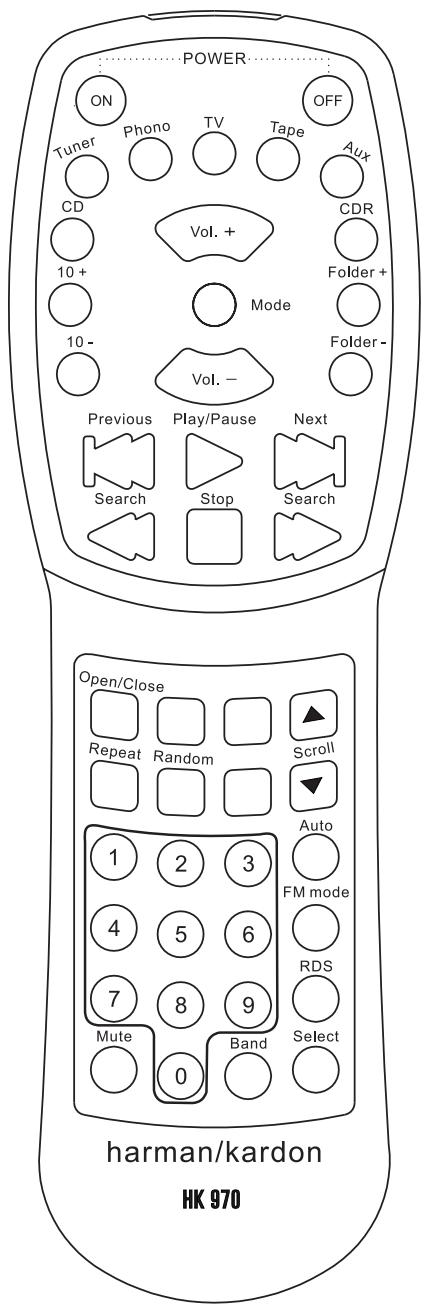

Fonctions de la télécommande
| Touche | HK 970 | Lecteur CD | Tuner |
| ON | Marche | - | - |
| OFF | Arrêt | - | - |
| Tuner | Choix duTuner | - | - |
| Phono | Choix du Phono | - | - |
| TV | Choix du TV | - | - |
| Tape | Choix Tape | - | - |
| Aux | Choix Aux | - | - |
| CD | Choix CD | - | - |
| Volume + | Volume Haut | - | - |
| CDR | Choix du CDR | - | - |
| 10+ | - | Plage en cours +10 | - |
| Mode | Choix du Mode | - | - |
| Folder + | - | Nouveau Folder | - |
| 10 - | - | Plage en cours -10 | - |
| Volume - | Volume Bas | - | - |
| Folder - | - | Previous Folder | - |
| ↓← Previous | - | Abandon Précédent | - |
| ▶ Play/Pause | - | Lecture/Pause | - |
| Next ▷▶ | - | Abandon Suivant | - |
| Search ▷ | - | Retour rapide | - |
| ■ Stop | - | Stop | - |
| Search ▷▶ | - | Avance rapide | - |
| Open/Close | - | Ouvrir/Fermer | - |
| Scroll + | - | - | Recherche station |
| Repeat | - | Lecture répétée | - |
| Random | - | Lecture aléatoire | - |
| Scroll - | - | - | Recherche station |
| 0 ~ 9 (Numéroros) | - | Choix des plages | Présélection |
| Auto | - | - | Auto Tune |
| FM Mode | - | - | Choix du mode FM |
| RDS | -- | - | Choix du mode RDS |
| Mute | Sourdine | - | - |
| Band | - | - | Choix de la bande |
| Select | - | - | Choix du mode d'accord |
Écoute d'un lecteur de CD, d'un lecteur de cassette, d'un tuner ou d'une autre source audio
- Réglez la commande de Volume sur le niveau minimum et pressez sur l'interrupteur Power de l'amplificateur. Le témoin d'alimentation passe au bleu, le système de protection vérifie l'absence de court-circuit ou d'autres problèmes pendant quelques secondes avant de diffuser un son.
- Pressez Speaker 1 pour écouter la paire d'enceintes reliée aux bornes Speakers 1 sur le panneau arrière. Pressez Speaker 2 pour écouter la paire d'enceintes reliée aux bornes Speakers 2 sur le panneau arrière. Pressez les deux boutons pour écouter les deux paires d'enceintes simultanément. Pour n'écouter qu'à travers le casque, presser pour couper la/les paire(s) d'enceintes active(s).
- Sélectionnez la source à écouter en pressant les touches Source vers le bas ou vers le haut sur la face avant jusqu'à ce que le nom de la source apparaisse sur l'écran d'information principal, ou en pressant la touche Source appropriée sur la télécommande.
- Lancez la lecture de la source choisie
- Ajustez le Volume sur le niveau souhaité.
- Ajustez les commandes Bass, Treble et Balance à votre gré (la fonction Source Direct doit être désactivée).
Pour ajuster le niveau des graves, pressez deux fois sur la touche Mode pour que l'écran d'information principal affiche BASSO dB. Tournez le bouton de Volume vers la droite pour augmenter le niveau, vers la gauche pour le diminuer.
Lorsque le niveau de graves souhaite a été obtenu, pressez sur la touche Mode pour ajuster le niveau des aigus. L'écran d'information principal affiche TREBLE
Sélectionnez la source à écouter en pressant les touches Source vers le bas ou vers le haut sur la face avant jusqu'à ce que le nom de la source apparaisse sur l'écran d'information principal, ou en pressant la touche Source appropriée sur la télécommande. Une fois le niveau des aigus ajusté, pressez sur la touche Mode pour régler la balance. L'écran d'information principal affiche BALANCE D. Tournez le bouton de Volume vers la droite pour privilégier l'enceinte droite, vers la gauche pour privilégier l'enceinte gauche. Pressez de nouveau sur la touche Mode pour revenir à l'indication normale de volume.
- Pressez sur "Source Direct" jusqu'à ce que l'écran principal d'information affiche DIRECTION, afin de contourner les commandes de tonalité de l'appareil pour écouter la source originale sans modification. Pressez de nouveau pour désactiver cette fonction et
pouvoir gérer de nouveau manuellement les contrôles de tonalité et de balance.
Enregistrer
Vous pouvez enregistrer, sur cassette ou CD-R, ou sur cassette ET CD-R simultanément, ce qui est lu par une quelconque des sources disponibles. Vous pouvez aussi connecter un deuxième lecteur de cassette aux entrées et sorties CDR et copier d'une cassette à l'autre (dans les deux sens).
Pour sélectionner le signal source à enregistrer (qui n'est pas nécessairement celui de la source en cours de lecture), pressez sur les touches Record Source vers le haut ou vers le bas sur la face avant jusqu'à ce que l'indicateur associé au nom de la source à enregistrer apparaisse sur l'écran d'information principal.
NOTA: Le signal source enregistré est pris directement à la source et n'est donc pas affecté par les réglages de volume, de tonalité ou de balance.
Remarques importantes
- Les fonctions Source Direct et Record Source ne peuvent être activées qu'à partir des touches de la face avant, pas à partir de la télécommande.
- Les platines cassette 3 têtes avec fonction de surveillance peuvent également être connectées aux prises Tape ou CDR, mais cette fonction de surveillance sera inhibée.
Guide de dépannage
La plupart des anomalies de fonctionnement d'un tel équipement sont dues à des aléas de manipulation. Si vous constatez un dysfonctionnement, vérifiez donc d'abord sur la liste ci-après si la solution du problème ne s'y trouve pas. Si le problème persiste, consultez votre centre de service après-vente agréé Harman Kardon.
Aucun témoin lumineux ne s'allume quand vous branchez l'équipement sur une prise secteur
Vérifiez que...
- Cette prise secteur est active.
| Vous n'entendez�除en son. | • les commutateurs appropriés aux enceintes sont enforcés.
• la source appropriée est active.
• le réglage de volume n'est pas sur zéro.
• les câbles d'enceintes sont correctement branchés
• les connexions vers le péripérisque source sont correctes. |
| Une des deux enceintes restemuette. | • la connectique du système a été effectué correctement.
• Réglez la balance sur 0 |
| En mode stéréo, les canaux droite et gauche sont inversés. | • les câbles haut-parleur sont correctement branchés.
• la connectique du système a été effectué correctement |
| Sifflements ou ronflements intermittents ou continus. | • l'appareil est suffisamment éloigné du téléviseur, réfrigérateur ou autres appar兼ils. |
| La télécommande et les touches en face avant sont sans effet. | • Débranchez l'appareil du secteur, attendez 5 minutes, puis rebranchez-le. |
| Le son phono s'accompagne d'un ronflement,
bruit de fond, « crachotement ».
ou est trop faible | • la masse du tourne-disque est reliée à la masse de l'amplificateur.
• le cable de la platine est bien séparé des cables enceinte et alimentation.
• la platine est assez loin des enceintes.
• la platine est posée sur un support stable.
• le cable de la platine est relié aux prises phono.
• La cartouche phono est de type MM, non MC. |
| | NOMINAL |
| Puisance moyenne continue par canal (FTC) | 8 Ohms : | 80 Watts pour <0,09%DHT |
| 20 Hz – 20 kHz, deux canaux pilotés | 4 Ohms : | 120 Watts pour <0,3%DHT |
| Dynamique (IHF, 1 kHz salve de bruit) | 8 Ohms : | 115 Watts |
| 4 Ohms : | 200 Watts |
| 2 Ohms : | 295 Watts |
| 1 Ohms : | 380 Watts |
| Niveau HCC | | ±80 Amps |
| Bande passante pour sortie semi-nominale, 8 Ohms | | <10 Hz - 150 kHz |
| Réponse en fréquence à1W (+0/-3dB) | | 5 Hz - 150 kHz |
| Facteur d'amortissement (20Hz-20k Hz) | | >125 |
| Rapport signal/bruit (Réf. puissance de sortie nominale, pond A) | Tuner/CD | 95 dB |
| Phono (MM) : | 75 dB |
| Sensibilité/Impédance d'entrée | Tuner/CD | 270mV/43k Ohms |
| Phono (MM) : | 4,0mV/47k Ohms |
| Surcharge | Tuner/CD | 6V |
| Phono (MM) : | 90 mV |
| Gamme de réglage tonalité, Graves sous 50 Hz/Aigus sous 10 kHz | | ±6 dB/±6 dB |
| Alimentation | | AC 230V, 50 Hz |
| Consommation | | 410 W |
| Dimensions (L X H X P) | | 439 x 110 x 395 mm |
| Poids | | 10,35 kg |
