HK-3480 - Amplificateur audio HARMAN KARDON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo
Caractéristiques techniques principales	Amplification de 80 W par canal à 8 ohms, 120 W par canal à 4 ohms
Alimentation électrique	AC 230V, 50/60Hz
Dimensions approximatives	430 x 150 x 360 mm
Poids	8,5 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Fonctions principales	Entrées audio RCA, sortie casque, réglage de tonalité
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Idéal pour une utilisation domestique ou en petit studio, son de haute qualité

FOIRE AUX QUESTIONS - HK-3480 HARMAN KARDON

Comment connecter mon HARMAN KARDON HK-3480 à un téléviseur ?

Utilisez un câble audio RCA pour connecter la sortie audio du téléviseur à l'entrée audio du HK-3480. Assurez-vous de sélectionner l'entrée correcte sur l'amplificateur.

Pourquoi mon HARMAN KARDON HK-3480 ne s'allume-t-il pas ?

Vérifiez que l'appareil est bien branché sur une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment régler le volume sur le HARMAN KARDON HK-3480 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil ou la télécommande fournie pour ajuster le niveau sonore.

Mon HARMAN KARDON HK-3480 émet un bruit de fond, que faire ?

Vérifiez que les connexions audio sont sécurisées et que les câbles ne sont pas endommagés. Essayez également de changer de source audio pour identifier si le problème provient de l'appareil source.

Comment effectuer une réinitialisation de mon HARMAN KARDON HK-3480 ?

Débranchez l'appareil de la prise électrique, attendez environ 30 secondes, puis rebranchez-le. Cela réinitialisera les paramètres de l'appareil.

Le son est faible sur mon HARMAN KARDON HK-3480, que faire ?

Assurez-vous que le volume n'est pas réglé trop bas. Vérifiez également les réglages d'égalisation et assurez-vous que les enceintes sont correctement connectées.

Comment connecter des enceintes à mon HARMAN KARDON HK-3480 ?

Connectez les fils des enceintes aux bornes appropriées sur l'arrière de l'appareil. Assurez-vous de respecter la polarité (positif et négatif) lors de la connexion.

Mon HK-3480 ne lit pas certains fichiers audio, que faire ?

Assurez-vous que les fichiers audio sont dans un format compatible avec l'appareil. Consultez le manuel pour connaître les formats pris en charge.

Comment savoir si mon HARMAN KARDON HK-3480 a besoin d'une mise à jour ?

Visitez le site Web de HARMAN KARDON pour vérifier les mises à jour disponibles pour votre modèle. Suivez les instructions fournies pour effectuer une mise à jour si nécessaire.

MODE D'EMPLOI HK-3480 HARMAN KARDON

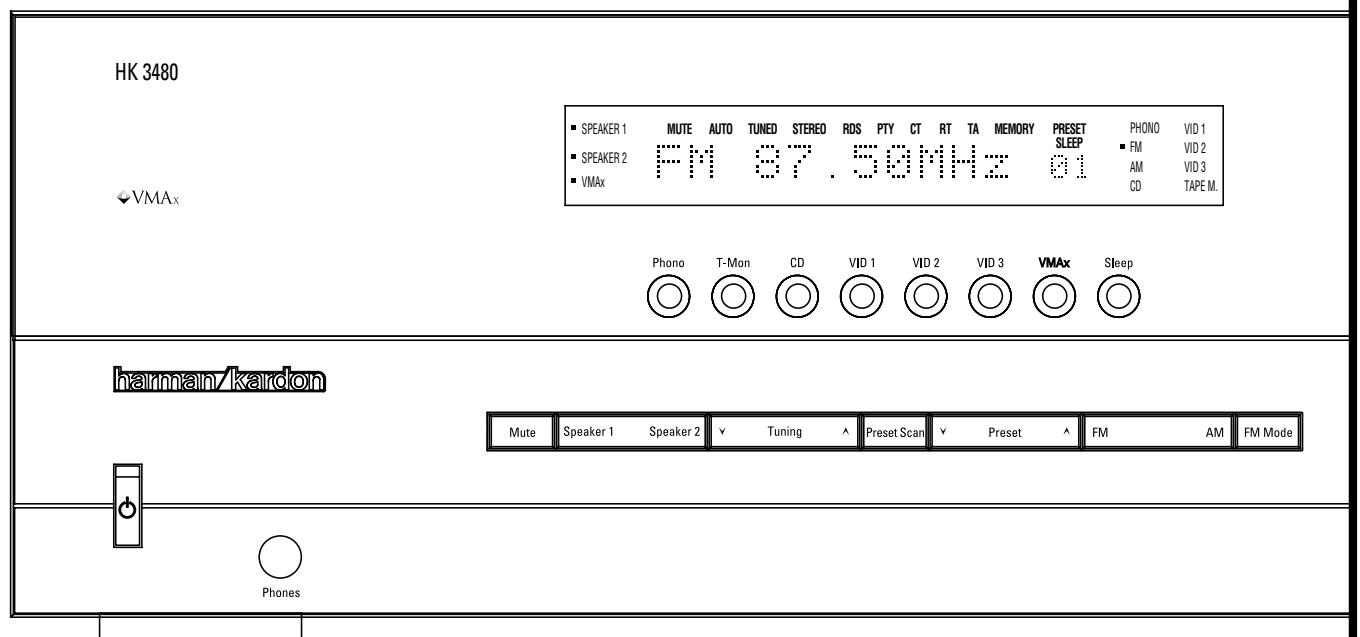

HK 3480 ampli-tuner stéréo reproduction

MODE D'EMPLOI

harman/kardon

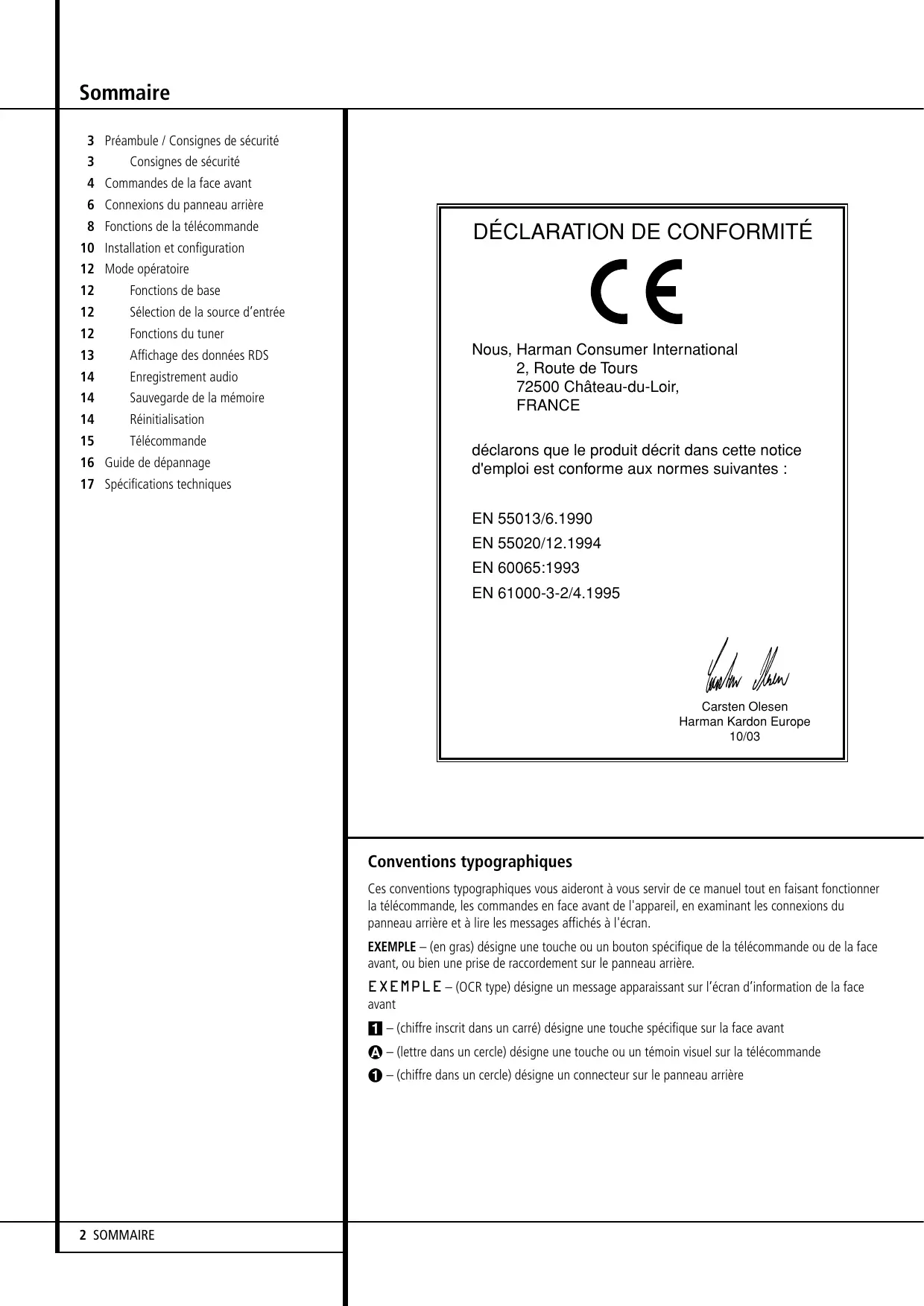

3 Préambule / Consignes de sécurité 3 Consignes de sécurité 4 Commandes de la face avant 6 Connexions du panneau arrière 8 Fonctions de la télécommande

10 Installation et configuration 12 Mode d'opération 12 Fonctions de base 12 Sélection de la source d'entrée 12 Fonctions du tuner 13 Affichage des données RDS 14 Enregistrement audio 14 Sauvegarde de la mémoire 14 Réinitialisation 15 Télécommande 16 Guide de dépannage 17 Spécifications techniques

Déclaration de CONFORMITE

Nous, Harman Consumer International

2, Route de Tours

72500 Château-du-Loir,

FRANCE

déclarons que le produit décrit dans cette notice

d'emploi est conforme aux normes suivantes :

EN 55013/6.1990

EN 55020/12.1994

EN 60065:1993

EN 61000-3-2/4.1995

Carsten Olesen

Harman Kardon Europe

10/03

Conventions typographiques

Ces conventions typographiques vous aideront à vous servir de ce manuel tout en faisant fonctionner la télécommande, les commandes en face avant de l'appareil, en examinant les connexions du panneau arrêté et à lire les messages affichés à l'écran.

EXAMPLE - (en gras) désigne une touche ou un bouton spécifique de la télécommande ou de la face avant, ou bien une prise de raccordement sur le panneau arrière.

EXAMPLE - (OCR type) désigne un message apparaissant sur l'écran d'information de la face avant

1 - (chiffre inscrit dans un carré) désigne une touche spécifique sur la face avant A - (lettre dans un cercle) désigne une touche ou un témoin visuel sur la télécommande 1 - (chiffre dans un cercle) désigne un connecteur sur le panneau arrière

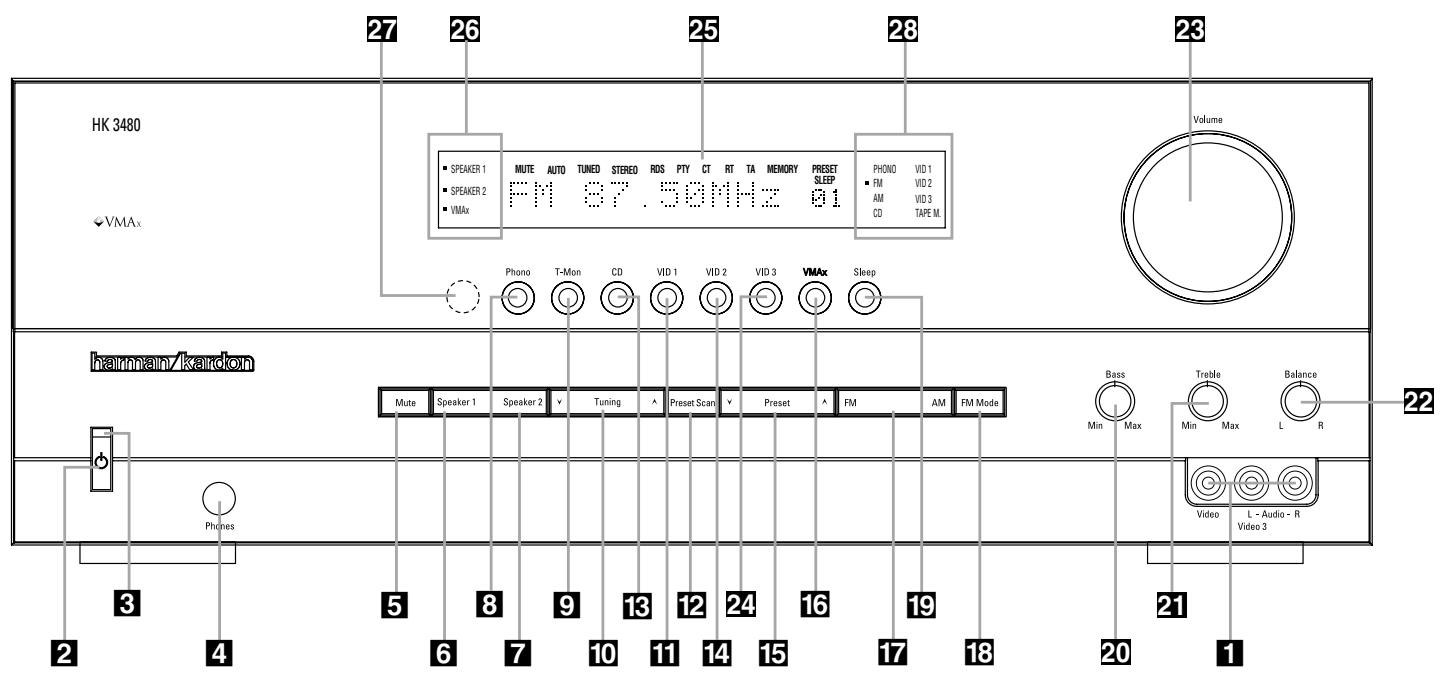

1 Entrée audio vidéo 3 2 Commutateur marche/arrêt 3 Témoin d'alimentation 4 Prise casque Sourdine (Mute) 6 Sélecteur Enceintes 1 7 Sélecteur Enceintes 2 3 Sélecteur d'entrée phono 9 Suggesteur de surveillance d'enregistrement 10 Recherche de stations

11 Sélecteur d'entrée Video 1 12 Balayage des présélections 13 Suggesteur d'entrée CD 14 Sélecteur d'entrée Video 2 15 Sélecteur de préprogrammation 16 Sélecteur de mode VMAX 17 Sélecteur FM/AM 18 Sélecteur de mode FM 19 Touche de mise à l'arrêt différé 20 Réglage des graves

21 Réglage des aigus 22 Réglage de la balance 23 Volume 24 Sélecteur d'entrée Video 3 25 Afficheur 26 Témoins de sélection des haut-parleurs 27 Capteur de la télécommande 28 Témoins d'entrée

Entrée audio vidéo 3 : Ces prises audio/vidéo peuvent servir au branchement d'une console de jeux vidéo ou d'appareils audio/vidéo portatifs tels que lecteurs et caméscopes.

Pour sélectionner les entrées en face avant, pressez le sélecteur d'entrée Video 3 24 jusqu'à ce que le point à gauche du témoin d'entrée Video 3 23 clignote. Pour pouvoir visualiser le signal provenant du périhérique connecté à cette entrée, il faut aussi connecter la sortie Video Monitor ② à l'entrée vidéo de votre téléviseur ou écran vidéo.

2 Commutateur marche/arrêt : Vous pouvez utiliser cette touche pour mettre le HK 3480 en marche. Appuyez à nouveau dessus pour le remettre à l'arrêt (en mode de veille). Le témoin d'alimentation donne au bleu quand l'appareil est en marche.

3 Témoin d'alimentation: Cette diode s'allume en couleur amber quand l'appareil est en mode de veille pour signaler qu'il peut être réactivé à tout moment. Quand le HK 3480 est en marche, il passe au bleu. La couleur rouge correspond au mode de protection qui vous oblige à l'éteindre aussi vite que possible pour rechercher un évènementiel court-circuit dans le câblage des haut-parleurs.

4 Prise casque : permet l'écoute au casque du signal de sortie du HK 3480. Veillez à utiliser un casque muni d’un cavalier stéréo 6,35 mm. Sourdine (Mute) : permet de couper temporairement le son diffusé par les enceintes. 6 Sélecteur Enceintes 1 : appuyez sur cette touche pour activer les enceintes connectées aux bornes de la sortie Speakers 1 ⑦. 7 Sélecteur Enceintes 2 : appuyez sur ce bouton pour activer les enceintes connectées aux bornes de la sortie Speakers 2 18.

8 Selecteur d'entrée phonographique: appuyez sur cette touche pour selectionner la sortie d'une platine-disques branchée sur les entrées Phono 6. 9 Sélecteur de surveillance d'enregistrement audio : appuyez sur cette touche pour écouter la sortie d'un enregistreur audio relié aux entrées Tape Mon. Le tímoin TAPE M. des tímoins d'entrée 28 s'allume pour signaler que la source d'entée est surveillée quand le HK 3480 est relié à une platine cassette à 3 têtes ou un autre apparéil de lecture similaire. 10 Recherche de stations: appuyez sur la gauche de la touche pour descendre dans la bande des fréquences, et sur la droite pour acceder aux fréquences plus élevées. Quand le synthoniseur s'accorde sur une station dont le signal est suffisamment clair, le témoin TUNED s'allume sur l'afficheur 25. Une pression brève sur la touche permet d'avancer manuelle à la fréquence suivante, en appuyant plus longuement (plus de 0,5sec) et en relâchant aussi tout le bouton, l'appareil recherche automatiquement le prochain signal de réception correct. 11 Séclecteur d'entrée Video 1: Pressez cette touche pour lire et/ou visualiser le signal du périphérique relié aux entrées Video 1 ⑧. 12 Balayage des présélections : permet d'effectuer la recherche sur un ensemble de stations préprogrammées dans l'HK 3480. Le tuner diffuse 5 secondes de chaque programme puis passé à la station suivante. Quand vous aveatteint la station de votrechoix, appuyez à nouveau sur cette même touche (voir page 13 les modalités de programmation du tuner). 13 Sélecteur d'entrée CD : appuyez sur cette touche pour la lecture d'un CD par une platine laser branchée sur les entrées CD 7. 14 Sélecteur d'entrée Video 2 : Pressez cette touche pour lire et/ou visualiser le signal du périphérique relié aux entrées Video 2 ⑫. 15 Sélecteur de stations programmées : Appuyez sur cette touche pour parcourir la liste des stations saisies dans la mémoire de préselections. (voir page 13 les modalités de programmation du tuner).

16 Sélecteur de mode VMAx: Appuyez sur cette touche pour lancer le traitement VMAx d'une entrée stéréo. Le témoin de mode VMAx 26 s'allume et vous avez l'impression d'un champ sonore plus enveloppant. Pour obtenir un effet maximal, la position d'écoute doit être située au milieu entre les haut-parleurs, à une distance égale à celle qui les sépare. Les haut-parleurs doivent être positionnés parallèlement et sur un même plan. Appuyez de nouveau sur cette touche pour revenir en mode stéréo. 17 Sélecteur FM/AM : appuyez sur cette touche pour sélectionner l'entrée Tuner. Lorsque le tuner est sélectionné, appuyez sur cette touche pour commuter entre les bandes AM et FM. Note: Si la station détectée est associée à des données RDS, la touche FM a la même fonction que la touche DISP RDS de la télécommande. Appuyez pour parcourir les messages RDS en boucle (voir page 13). 18 Sélecteur de mode FM : permet de choisir le mode stéréo ou mono dans la bande FM. En mode STEREO un indicateur s'allume sur l'écran 25 et la réception stéréo est autorisée pour les stations émettant en stéréo. En mode MONO les signaux droit et gauche sont regroupés et permettent une meilleure réception des stations de faible niveau. 19 Sélecteur de mise à l'arrêt différée : Appuyez sur cette touche pour activer la mise à l'arrêt différée de l'appareil. Chaque pression sur la touche incrémente la durée en minutes au terme de laquelle l'appareil passera automatiquement en mode d'extinction, comme en témoigne l'afficheur 25. La séquence en boucle de progression des valeurs est :

20 Réglage des graves : réglage des basses fréquences pour les canaux droit et gauche dans une amplitude de ±10 dB. Positionnez-le à votre convenance et selon l'acoustique de la pièce. 21 Réglage des aigus : réglage des hautes fréquences pour les canaux droit et gauche dans une amplitude de ±10 dB. Positionnez-le à votre convenance et selon l'acoustique de la pièce.

22 Réglage de la Balance : tournez ce bouton pour modifier le volume relatif des canaux droit et gauche. REMARQUE : pour un bon fonctionnement des modes surround, ce réglage doit se trouver en position centrale « midi ». 23 Volume : tournez ce bouton dans le sens des aiguilles d'une montre pour hausser le volume, et dans le sens contraire pour le baisser. 24 Sélecteur d'entrée Video 3: Pressez cette touche pour lire et/ou visualiser le signal du périphérique relié aux entrées Video 3 14 1 sur la face avant ou le panneau arrière. Si des périphériques sont reliés à la fois aux entrées Video 3 14 1 à l'avant et à l'arrière, le périphérique relié au panneau arrière Video 3 14 sera sélectionné en premier, comme l'indiquera le point à gauche du témoin d'entrée Video 3 28 allumé en continu. Pour sélectionner le périphérique relié à la face avant (Video 3 1), pressez de nouveau le sélecteur d'entrée Video 3 24 pour que le point à gauche du témoin d'entrée Video 3 23 clignote. Chaque pression successive sur le sélecteur d'entrée Video 3 24 commutera entre les entrées Video 3 14 1. 25 Afficheur : permet l'accès aux messages et aux indications d'état concernant le fonctionnement de l'appareil. 26 Témoins de sélection des haut-parleurs : Ces diodes vertes s'allument pour signaler les enceintes actives. Appuyez sur Speaker 1 ou Speaker 2 pour activer les paires d'enceintes correspondantes. Les deux paires peuvent être activées en même temps si l'impédance nominale de tous les haut-parleurs est égale ou supérieure à 8 ohms. Toutefois, cette impédance peut varier avec les programmes. Si l'impédance devient trop faible, le HK 3480 passera en mode de protection pour éviter les risques d'endommagement des équipements. Si cela arrive souvent, ne sélectionnez qu'un jeu de haut-parleurs à la fois jusqu'à ce que vous puissiez vous procurer des enceintes d'impédance nominale plus élevée. 27 Capteur télécommande: Le capteur situé derrière cette fenêtre permet la réception des signaux infrarouges émis par la télécommande. Pointez-la nettement en direction du capteur et veillez à ne pas l'obstruer à moins que vous n'ayez installé un capteur déporté. 28 Indicateurs d'entrée : Une diode bleue s'allume pour indiquer l'entrée utilisée comme source par l'AVR.

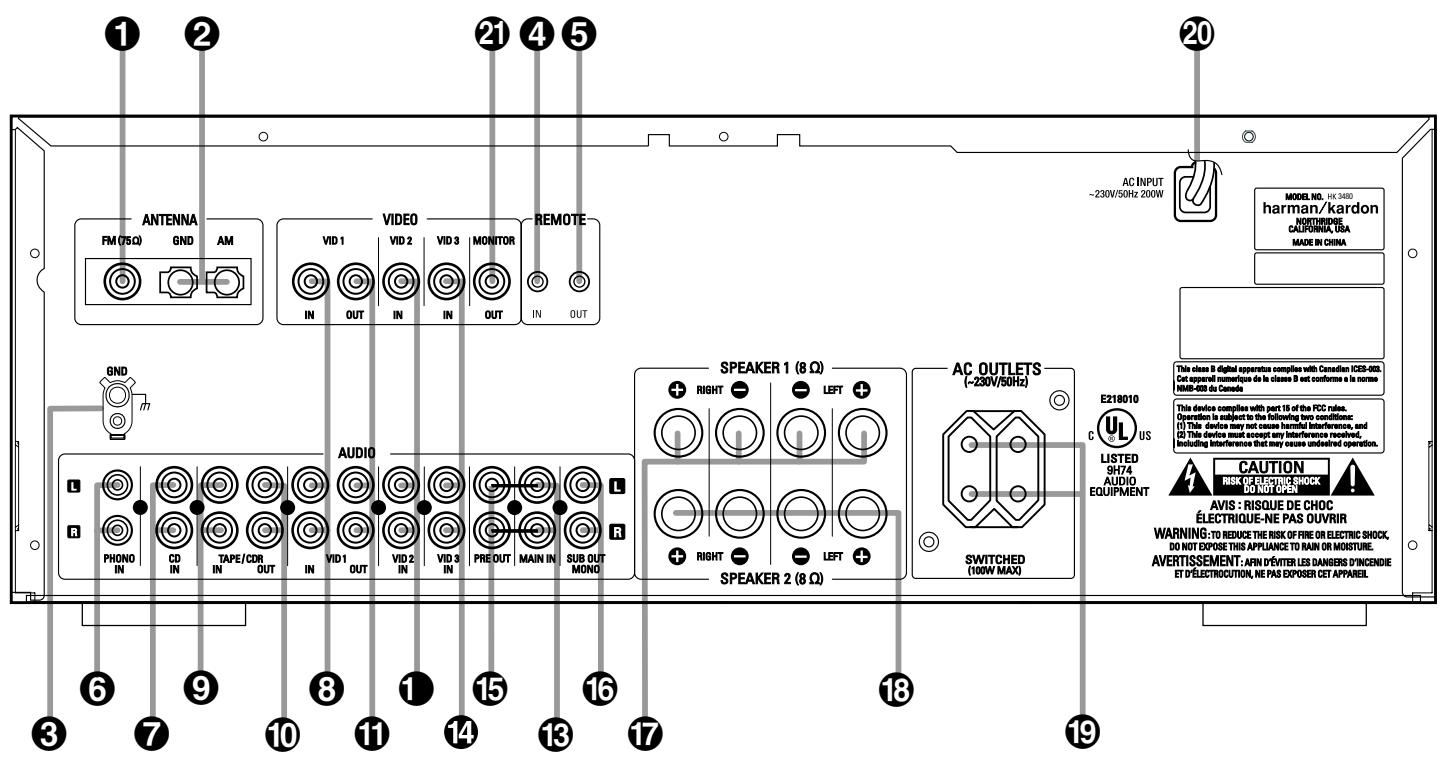

1 Antenne AM 2 Antenne FM 3 Masse Phono 4 Entrée remote IR 5 Sortie remote IR 6 Entrées Phono 7 Entrées audio CD 8 Entrées audio/video VIDEO 1

Surveillance audio. Lecture/Entrée 10 Surveillance audio. Enregistrement/Sortie 1 Sorties audio/video VIDEO 1 12 Entrées audio/video VIDEO 2 Entrée Préréamplificateur 14 Entrées audio/video VIDEO 3 15 Sortie Préamplificateur 16 Sortie Subwoofer

17 Sorties audio 1 (enceintes) 18 Sorties audio 2 (enceintes) 19 Prises secteurs commutés 20 Cordon d'alimentation 21 Sortie vidéo principale (Monitor)

Antenne AM: Branchez ici l'antennetorique fournie avec le HK 3480. Si vous utilisez une antennAM externe, branchez-vous sur les prises AM et GND selon les instructions fournies avec cette antenne. Antenne FM: Branchez ici une antenne FM, interieure ou extérieure. 3 Masse Phono : branchez ici le fil de masse de votre platine-disques pour réduire les ronflements système. 4 Entrée remote IR : Dans le cas où le capteur de télécommande du HK 3480 serait caché par les portes du meuble où vous souhaitez l'installer ou pour toute autre raison, vous pourriez brancher ici un capteur infrarouge externe. ⑤ Sortie remote IR : Vous pouvez relier cette prise à d'autres produits compatibles Harman Kardon afin que la télécommande du HK 3480 puisse aussi les gérer. Relief cette prise à la prise « IR IN » d'appareils compatibles. 6 Entrées Phono : Reliez ces prises aux sorties de votre platine-disques vinyls. (seules les platines à cellule magnétique MM peuvent être utilisées). 7 Entrées audio CD : Reliez ces prises aux sorties d'un lecteur de disques compacts. 8 Entrées audio/védo VIDEO 1: Reliez ces fiches aux prises PLAY/OUT d'un appareil audio ou video (magnétoscope ou lecteur DVD, par exemple). Pour visualiser le signal video d'un appareil video relié à cette entrée, il faut aussi que le connecteur de sortie Video Monitor ② soit relié à l'entrée video de votre téléviseur ou moniteur video.

Surveillance audio lecture/entrée: connectez ces prises avec les prises Play/Out d'un enregistreur audio. Surveillance audio enregistrement/sortie : connectez ces prises avec les prises Rec/In d'un enregistreur audio.

REMARQUE: Si ces prises sont branchées sur un enregistreur à trois têtes ou un autre appareil de lecture off-head, il sera possible d'écouter la source en cours d'enregistrement.

1 Sorties audio/vidéo VIDEO 1: connectez ces prises aux entrées Rec/In d'un enregistreur audio ou magnétoscope. 12 Entrées audio/vidéo VIDEO 2 : Reliez ces fiches aux prises PLAY/OUT d'un appareil audio ou video (magnétoscope ou lecteur DVD, par exemple). Pour visualiser le signal video d'un appareil video relié à cette entrée, il faut aussi que le connecteur de sortie Video Monitor ② soit relié à l'entrée video de votre téléviseur ou moniteur video. 18 Entrée Préamplificateur: ces prises servent à alimenter l'ampli-tuner HK 3480. Les deux cavaliers doivent rester connectés aux prises de sortie Préamplificateur 15 auf si vous utilisez un amplificateur externe. 14 Entrées audio/video VIDEO 3 : Reliez ces fiches aux prises PLAY/OUT d'un appareil audio ou video (magnétoscope ou lecteur DVD, par exemple). Pour visualiser le signal video d'un appareil video relié à cette entrée, il faut aussi que le connecteur de sortie Video Monitor ② soit relié à l'entrée video de votre téléviseur ou moniteur video.

15 Sortie préamplificateur : ces prises fournissent une sortie pour les canaux de droite et de gauche d'un amplificateur externe en option. Normalement, sauf si vous utilisez un amplificateur externe, les deux cavaliers doivent rester connectés aux prises de l'alimentation 13. 16 Sortie Subwoofer: connectez ces prises avec l'entrée line-level d'un subwoofer. Si vous utilisez un amplificateur externe de très basses fréquences, branchez cette prise sur l'entrée de l'ampli. 17 Sorties audio 1 (enceintes) : Branchez ici les câbles de haut-parleurs provenant de vos différentes enceintes. 18 Sorties audio 2 (enceintes) : Branchez ici les câbles de haut-parleurs provenant de vos différents enceintes. 19 Prises secteurs commutées : Ces prises peuvent être utilisées pour alimenter en courant tout appareil que vous souhaitez voir s'allumer et s'éteindre en même temps que le HK 3480 à partir du commutateur marche/arrêt 2.

REMARQUE: La consommation de cet appareil ne devra pas excéder 100 Watts. 20 Cordon d'alimentation: Branchez l'appareil sur une prise secteur 230 V alternatif non commandé. • Sortie vidéo principale (Monitor): connectez cette prise à l'entrée vidéo composite de votre téléviseur ou moniteur vidéo pour visualiser le signal provenant d'une source vidéo correctement connectée lorsque cette source est sélectionnée en entrée. Si la source sélectionnée est une source audio, la sortie moniteur vidéo ne transmettra pas de signal vidéo.

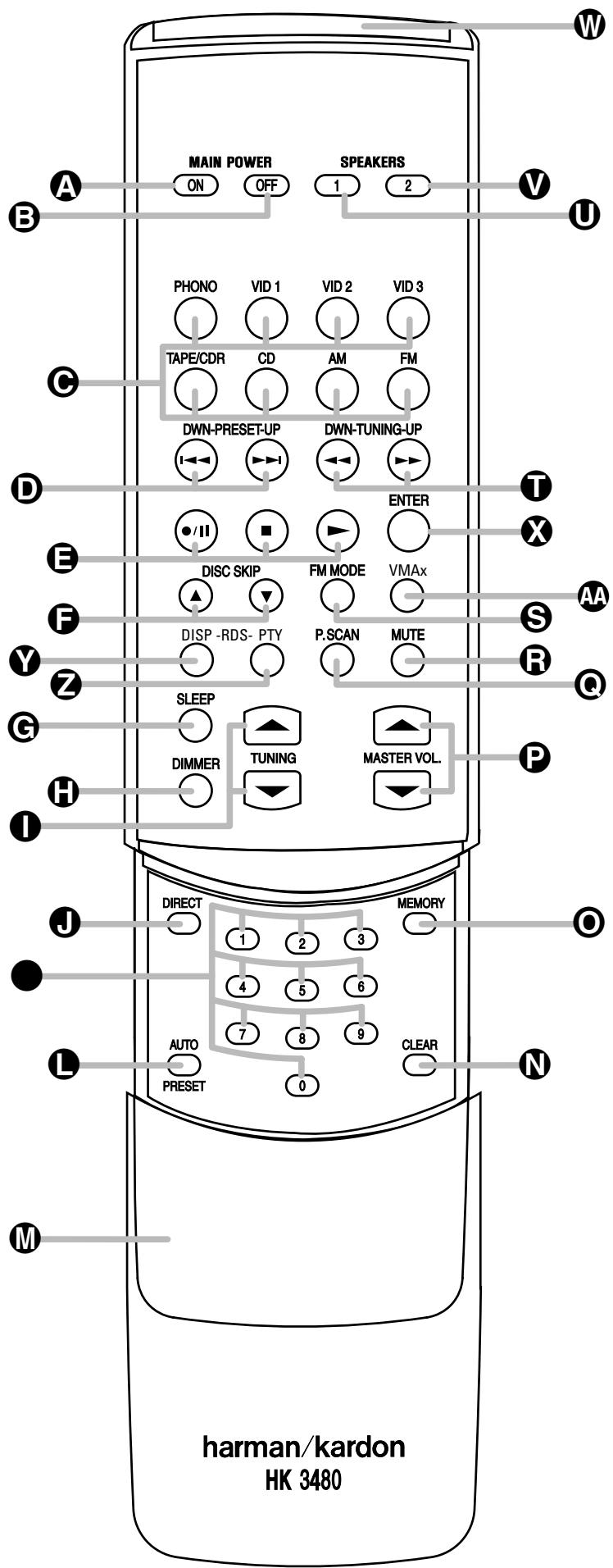

A Mise en marche (Main Power On) Mise à l'arrêt (Main Power Off) • Sélecteurs d'entrée D Présélections +/- (PRESET UP/DWN) Touches de pilotage F Disque suivant/précédent (DISC SKIP) G Mise à l'arrêt différé (SLEEP) Luminosité de l'afficheur (DIMMER) 1 Touches principales de recherche Sélection directe (DIRECT) - Touches numérotées Balayage des stations pour une présélection automatique M Cache de protection des commandes secondaires Annulation des programmations (CLEAR) Mémorisation (MEMORY) Volume général (MASTER VOL.) Recherche automatique sur présélections (P-SCAN) R Fonction de mise à l'arrêt différé Mode FM T Syntonisation haut/bas Sélecteur d'enceintes 1 (Speaker 1) V Suggesteur d'enceintes 2 (Speaker 2) W Fenêtre du capteur X Touche de Validation Touche affichage RDS Touche affichage RDS PTY Sélecteur de mode VMax

La télécommande du HK 3480 est capable de piloter la plupart des changeurs CD ou lecteurs CD simple Harman Kardon, enregistreur de CD et platine cassette, en utilisant les codes qui y ont été programmés.

Mise en marche (Main Power On): Quand le HK 3480 est en mode de veille (ce que confirme la couleur amber du témoin d'alimentation 3), cette touche met l'appareil en marche. Mise à l'arrêt (Main Power Off): Alors que le HK 3480 fonctionne, appuyez sur cette touche pour le faire passer en mode de veille (Standby). Dans ce mode, il reste sous tension. • Sélecteurs d'entrée : appuyez sur ces touches pour activer le circuit d'entrée approprié sur le HK 3480.

NOTA: La première pression sur le Sélecteur Source Video 3 © sélectionne le périhérique relié au panneau arrière Video 3 14, comme l'indique le point à gauche du témoin d'entrée Video 3 28 allumé en continu. Pour sélectionner le périhérique relié à la façade (Video 3 1), pressez de nouveau le sélecteur d'entrée Video 3 24 pour que le point à gauche du témoin d'entrée Video 3 28 clignote. Chaque pression consécutive sur le sélecteur d'entrée Video 3 24 commutera entre les entrées audio/vidéo Video 3 14 1.

D Préselections + / - (PRESET UP/DWN): Quand le tuner de l'HK 3480 est actif, ces touches permettent de parcourir les stations préselectionnées. Elles commandent aussi les fonctions de Saut amont/aval sur les lecteurs et changeurs de CD HK compatibles. Ces boutons commandent également les fonctions Skip Up et Down des lecteurs/changeurs, Enregistreurs de CD et platine cassette (ayant cette fonction) Harman Kardon. Θ Touches de pilotage: Ces touches geren les fonctions de lecture, avance, à rebours, stop, pause et enregistrement sur les lecteurs/changeurs de CD et lecteurs de cassette Harman Kardon compatibles. Si les selecteurs d'entrée Θ relatifs à ces appareils sont actifs, les fonctions de transport supplémentaires Preset Up/Down Θ et Tuning Up/Down Θ sont également disponibles. F Saut de disque aval/amont (DISK SKIP): Ces touches n'ont pas d'utilité directe sur l'HK 3480 mais ils peuvent contrôler la fonction « changement de disque » d'un éventuel changeur de disques compacts compatible Harman Kardon. Mise à l'arrêt différé (SLEEP): Appuyez sur cette touche pour passer en mode de mise à l'arrêt différé. Chaque pression sur la touche incrémente la durée en minutes au terme de laquelle l'appareil passera automatiquement en mode de veille, comme en témoigne l'Afficheur 25. La sequence en boucle des valeurs est :

Le fait de laisser ce bouton appuyé pendant quelques secondes éteint la sélection mise à l'arrêt différé (sleep).

Luminosité de l'afficheur (DIMMER): Appuyez une fois sur cette touche pour réduire de moitié la luminosité de l'afficheur du panneau avant. Appuyez à nouveau pour l'éteindre complètement et une troisième fois si vous voulez revenir à l'éclairage normal. Touches principales de recherche: Quand le tuner est en marche, ces touches servent à monter ou descendre la gamme des fréquences. Une pression brève sur la touche permet d'avancer manuellement à la fréquence suivante; en appuyant plus longuement (plus de 0,5s), l'appareil recherche automatiquement le prochain signal de réception correct. Quand un enregistreur CD HK est piloté, ces touches sélectionnent les fonctions Platine Lecture ou Platine Enregistrement. Sélection directe de stations (DIRECT): Appuyez sur cette touche pour sélectionner une station en saisissant directement sa fréquence à l'aide des touches numérotées (voir page 12 pour plus d'informations). - Ces touches permettent de saisir les numéros de préselections du tuner ou des plages des lecteurs CD/changeurs CD ou d'accéder directement aux stations. Balayage pour la préselection automatique des stations actives (AUTO PRESET): Suite à une sélection du tuner et d'une bande FM, cette touche peut servir à programmer automatiquement les préselections par le tuner de toutes les stations actives. Pour lancer le balayage de préselection automatique, appuyez sur cette touche et maintenez-la enfoncée. Vérifiez que les témoins MEMORY et PRESET clignotent. Maintenez-la enfoncée jusqu'à ce que les fréquences commencent à augmenter. Après quelques secondes, le tuner lance la recherche automatique des stations, visualisée par le défillement des fréquences sur l'écran. Vous pouvez relâcher la touche et remarquer que le tuner s'arrête brièvement sur chaque station et ajoute un nombre de préselection en mémoire. Si le tuner FM trouve moins de 30 stations FM de réception acceptable, cette procédure de syntonisation sera relancée deux fois, ou jusqu'à ce que tous les emplacements mémoire soient occupés, à la suite de quoi elle s'arrête. Cache de protection des commandes secondaires: Ce cache masque les touches de commande secondaires. Pour accéder à ces touches, faites-le glisser vers le bas et vers vous. Annulation des programmations (CLEAR): Cette touche sert à effacer les mémorisations de stations du tuner du HK 3480 (voir page 13 pour plus d'informations). Mémoire (MEMORY) : Permet de mémoriser une préselection pour le tuner de l'HK 3480 (voir page 13 pour plus d'informations sur les stations préprogrammées). Volume général (MASTER VOL.): Appuyez sur ces touches pour régler le volume général du HK 3480.

Recherche automatique sur préselections (P-SCAN): Une pression sur cette touche permet de passer en revue les stations préprogrammées du tuner du HK 3480. Le tuner diffuse 5 secondes de chaque programme puis passe à la station suivante. Quand vous avez atteint la station de votre choix, appuyez de nouveau sur cette même touche. Sourdine (MUTE): Permet de couper momentanément le son du HK 3480. Mode FM: Quand le tuner est actif, cette touche permet de passer en réception mono si le signal est de médiocre qualité. Le témoin MONO s'allume alors sur l'afficheur et la réception FM se fera en mono, quel que soit le niveau de signal de la station (voir modalités en p. 12). Syntonisation Sup./Inf. (TUNING UP/DOWN): Lorsque le tuner est allumé, ces boutons remplissent les mêmes fonctions que les boutons de recherche principale des stations comme décrement. Par contre, avec un lecteur CD ou une platine cassette compatibles Harman Kardon, ils commandent l'avance rapide ou le retard rapide du CD ou de la cassette. 1 Selecteur d'enceintes 1 (Speaker 1): Pressez cette touche pour alimenter/désactiver les enceintes reliées aux bornes sortie Speaker 1 ⑦. 1 Selecteur d'enceintes 2 (Speaker 2): Appuyez sur cette touche pour alimenter/désactiver les enceintes connectées aux bornes de sortie Speaker 2 18. W Fenêtre du capteur : Dirigez cette zone de la télécommande vers le récepteur lorsque vous le faites fonctionner à distance. Touche de validation: Cette touche n'agit pas sur le HK 3480, mais peut servir de touche de validation pour un lecteur DVD Harman Kardon compatible ou comme touche de lecture aléatoire pour un lecteur CD compatible (voir page 16 les modalités d'utilisation de la télécommande pour d'autres appareils). Y Affichage RDS (DISP): Appuyez sur ce bouton pour visualiser les différentes options disponibles quand une station transmet des données RDS (voir pages 13-14 pour plus d'informations sur le système RDS) 2 Type de programme RDS (RDS-PTY): Appuyez sur ce bouton pour lancer une recherche de station sur un code PTY particulier, en utilisant les capacités RDS de l'HK 3480 (voir pages 13-14 pour plus d'informations sur la recherche RDS). 4 Selecteur de mode VMAx: Appuyez sur cette touche pour lancer le mode de traitement VMAx du signal d'entrée stéréo. Le témoin de mode VMAx 26 s'allume et vous avez l'impression d'un champ sonore plus enveloppant. Pour obtenir un effet maximal, la position d'écoute doit être située au milieu entre les haut-parleurs, à une distance égale à celle qui les sépare. Les haut-parleurs doivent être positionnés parallèlement et sur un même plan. Appuyez de nouveau sur cette touche pour revenir en mode stéréo.

Branchement de sources audio et d'enceintes

Après avoir déballé l'appareil et l'avoir posé sur une surface suffisamment solide pour le supporter, il vous faut le relier à vos sources audio.

Néanmoins, vous ne pouvez effectuer ces branchements qu'après avoir installé l'ampli-tuner ou après avoir modifié les sources audio.

Nous vous recommandons de n'utiliser que du câble audio de qualité supérieure afin de garantir la bonne qualité du signal d'origine.

Avant toute connexion, que ce soit vers les appareils sources ou vers les enceintes, nous vous conseillons vivement de tous les jours débrancher la prise murale. Vous évitez ainsi tout risque de transitoires susceptibles d'endommager sérieusement vos enceintes.

1. Reliez la sortie analogue d'un lecteur CD aux entrées CD 7. REMARQUE : Quand l'appareil source dispose à la fois de sorties à niveau fixe et à niveau variable, il est préférable de n'utiliser que les premières, sauf si le niveau fixe est trop faible et s'accompagne de souffle, ou s'il est trop élevé et sature les entrées.
2. Reliez les sorties Play/Out de votre lecteur de cassette, CDR, MD ou autre type d'enregistreur audio aux prises Tape Mon. Play In ⑨. Reliez également les entrées Record/In de l'enregistreur audio aux prises Tape Mon. Rec. Out ⑩ du HK 3480. Si l'appareil ainsi connecté est doté de trois têtes ou d'une fonction de lecture off-head, vous pourrez surveiller et écouter immédiatement la sortie du signal enregistré.
3. Reliez les sorties audio et/ou vidéo d'un deuxième enregistreur audio, magnétoscope ou autre appareil à niveau ligne aux prises d'entrée Audio/Video Video 1 ⑧. Si c'est un enregistreur, connectez ses prises Rec/In aux sorties correspondantes ⑪.
4. La sortie audio d'un appareil quelconque doté d'une sortie line-level, tel qu'un téléviseur SAT, un récepteur satellite ou un DVD, doit être branchée sur les prises d'entrée audio/video. Video 2 et Video 3 ② 14.

NOTA : Pour pouvoir visualiser les signaux vidéo d'un appareil connecté aux entrées vidéo Video 1 3, Video 2 2 ou Video 3 4, vous nevez connecter la sortie Moniteur Vidéo 2 à l'entrée vidéo composite de votre téléviseur ou moniteur vidéo.

1. Reliez les prises de sortie d'une platine disques analogique avec bobine mobile aux entrées Phono ⑥. Pour l'isoler des bruits parasites, connectez le cable de masse au bornier Masse Phono ③.

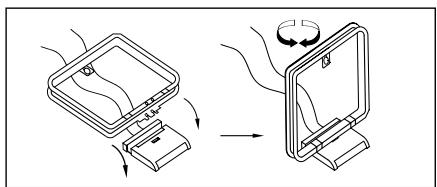

2. Montez l'antenne torque AM sur son pied comme indiqué ci-dessous et branchez-la sur les borniers à vis AM 1.

1. Branchez une antenne FM sur les bornes FM (75 Ohms) ②. Il peut s'agir soit d'une antenne FM extérieure, soit d'une antenne interieure, à fil sousse ou alimentée, ou encore d'une liaison à un réseau câble. Notez que si votre
2. De même, si vous souhaitez intégrer à votre chaîne un dispositif externe de traitement du signal, un filtre correcteur pour égaliser les sorties par exemple, vous pouvez le connecter aux prises preamp-out et main-in après en avoir retiré des cavaliers Preamp-Out/Main-In 14. Reliez

Voulez avoir le dispositif exter à la fin de surveillance audio. Connectez les prises Tape Mon Record/Out 10 aux entrées du dispositif exter, et les prises Tape Mon Play/In 9 à ses sorties.

Connexions des sorties et des haut-parleurs

Indépendamment du type de câble choisi, nous vous conseillons de considérer comme un minimum des sections d'au moins 2mm² en câbles de cuivre.

Vous pouvez malgré tout utiliser des sections de 1,5mm² pour des trajets courts de moins de 3m, mais nous déconseillons des sections plus faibles qui seraient susceptibles de provoquer une dégradation du signal.

Pour le cheminement au sein des murs et des cloisons, veillez à suivre les consignes de règlementation en vigueur, et adressez-vous, le cas échéant, à un installateur habitué à la réglementation locale.

Pour la connexion des enceintes, assurez-vous de bien respecter la polarité des branchements : reliez leur borne noire « négative » à la borne noire correspondante sur l'ampli-tuner, et reliez la borne rouge « positive » de l'enceinte à la borne rouge équivalente sur le HK 3480.

Nous recommandons également de n'utiliser que des câbles de même longueur pour les deux éléments d'une paire d'enceintes (avant droite et avant gauche par exemple) même si celles-ci sont placées à différentes distances du HK 3480.

REMARQUE: Bien que la plupart des fabricants utilisent le même codage couleur que Harman Kardon, noir pour le négatif et rouge pour le positif, certains utilisent ce code à l'envers. Pour garantir un branchement en phase et des performances optimales, lisez attentivement la plaque d'identification de vos enceintes ou leur mode d'emploi et vérifiez ce point.

Si vous ne parvenez pas à déterminer les polarités de vos enceintes, vérifiez que les deux enceintes sont branchées sur les mêmes polarités : les cordons ou les connecteurs représentant une marque quelconque reliés aux bornes rouges sur le HK 3480, les autres sur les bornes noires (voir branchements ci-après).

Branchez les enceintes de la manière suivante :

1. Connectez les enceintes principales aux bornes Speaker 1 ⑦.
2. Connectez une deuxième paire d'enceintes, ou des enceintes installées dans une autre pièce, aux bornes Speaker 2 ⑩.
3. Si vous souhaitez intégrer à votre chaîne un subwoofer actif (et non le Sub actif d'un système Sub/Sat), reliez les sorties droite et gauche

Subwoofer Out 16 aux entrées line-level du subwoofer. Si l'amplificateur du subwoofer est doté d'entrées stéréo, utilisez les deux sorties et interconnectez en conséquence. Si vous utilisez un subwoofer passif, ces connexions concerneront l'amplificateur optionnel qui l'alimentera. Si le subwoofer passif ou le système Sub/Sat n'a qu'une entrée mono, utilisez la sortie du bas.

Si vous utilisez un système Sub/Sat (actif ou passif), reliez les bornes Speaker 1 ⑦ aux entrées niveau haut-parleur du subwoofer, puis les sorties niveau haut-parleur du subwoofer aux enceintes frontales droite et gauche, en suivant les instructions qui accompagnent cet appareil.

Commandes et contrôleurs externes

L'HK 3480 est donc pour une utilisation polyvalente, en association avec des télécommandes et des amplifications externes. Ces connexions peuvent être réalisées facilement aussi bien à l'installation que lors d'évolutions ultérieures du système.

Extension de capteur télécommande

Si votre ampli-tuner est installé dans un meuble fermé par des portes en bois plein ou en verre fumé, le capteur incorporé à l'appareil peut avoir des difficultés à communiquer avec la télécommande. Dans ce cas, installez un capteur déporté, que vous devrez brancher sur la prise « Remote Control In », à l'arrière du HK 3480.

Si d'autres appareils sont dans le même cas, c'est-à-dire si le capteur de leur télécommande est masqué, le capteur déporté pourra servir à les commander aussi s'ils disposent d'une prise « Remote In » compatible avec le système Harman Kardon. Si c'est le cas, il suffit de relier cette prise à la prise « Remote Control Out ⑤ » du HK 3480.

Branchement d'un amplificateur audio externe

Il est possible d'utiliser un amplificateur audio externe en lieu et place de l'amplificateur interne du HK 3480.

Pour connecter cet amplificateur de puissance externe, vous devez retirer les cavaliers des prises Pre-Out/Main-In 14 qui relient les connecteurs Preamp Out 15 et Main In 16 sur le panneau arrière. Conservez ces cavaliers dans un endroit sûr pour pouvoir les réutiliser ultérieurement le cas échéant.

A l'aide de câbles de connexion audio de haute qualité, branchez les prises de sortie Preamp Out 15 sur les prises d'entrée de votre amplificateur. Veillez à connecter la sortie droite avec l'entrée droite et la sortie gauche avec l'entrée gauche.

Notez que si vous utilisez un amplificateur externe, vous n'avez pas besoin d'effectuer de réglages particuliers. Le volume et les autres réglages s'effectuent avec les commandes standard à l'avant de l'appareil ou à l'aide de la télécommande.

Raccordement au secteur

Cet appareil est doté de deux prises de renvoi d'alimentation. Vous pouvez les utiliser pour alimenter des appareils-sources ou des accessoires, mais ils ne sont pas prévus pour supporter de fortes intensités du type de celles exigées par des amplificateurs de puissance. La puissance totale des appareils branchés sur chaque prise ne peut, en effet, dépasser 100 W.

Ces prises de renvoi d'alimentation commandées ne fournissent de courant que quand l'appareil est activé. Elles sont destinées à des appareils qui n'ont pas d'interrupteur ou qui ont un interrupteur mécanique pouvant être laissé en position « ON »

REMARQUE : Les appareils dotés d'interrupteurs électroniques ne pourraient que s'allumer en mode « Veille » s'ils étaient branchés sur cette prise.

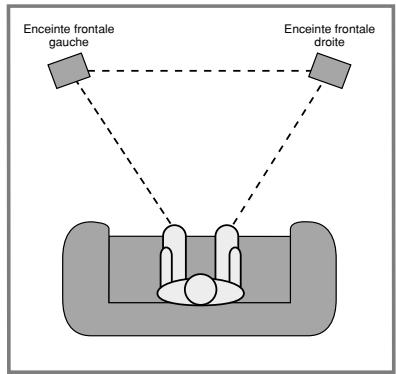

Installation des enceintes

Pour une réception optimale ou une reproduction acoustique qui corresponde le mieux à l'enregistrement d'origine, il est bon d'apprendre à placer les enceintes de façon à ce qu'elles forment un triangle avec les enceintes de la pièce et que le point d'écoute se trouve sur le troisième sommet du triangle. Le point d'écoute idéal se trouve à égale distance de chaque enceinte.

Par exemple, si les enceintes se trouvent à 2,5 mètres l'une de l'autre, elles doivent également se trouver à 2,5 mètres du point d'écoute pour offrir une réception optimale. Il est en outre conseillé de placer les enceintes afin que les haut-parleurs des aigus ou des fréquences élevées soient à la hauteur des oreilles de la personne assistée en position d'écoute.

Un bon point de départ pour l'installation des enceintes est de faire en sorte que la distance entre les enceintes soit égale à la distance entre la position d'écoute et chaque enceinte.

Pour améliorer le champ acoustique ou la qualité du son en fonction de votre pièce, il peut être nécessaire d'effectuer plusieurs tentatives avant de trouver l'emplacement optimal. Dans la position idéale, les sons traversant la pièce de gauche à droite devraient être doux, tandis que les instruments devraient sembler provenir de leur emplacement dans un orchestre.

Les subwoofers s’avaient être installés en suivant les conseils de leur fabricant. En général, ils donnent des résultats s’ils se trouvent dans les angles de la pièce, mais leur position optimale dépend de la taille de la pièce, des tapis et des meubles qu’elle contient et du type de subwoofer utilisé.

Enfin, une fois tous les branchements effectués, reliez le cordon d'alimentation à une prise murale non commutée de 220-240 Volts. Vous pouvez maintenant profiter pleinement de votre HK 3480!

Fonctions de base

Le HK 3480 est simple à faire fonctionner. Son mode d'opération est très similaire à celui des récepteurs stéréo qui l'ont précédé. Ce paragraphe vous explique comment utiliser certaines fonctions auxquelles vous pourriez ne pas être accoutumé(e).

• Insérez dans la télécommande les deux piles AAA fournies, comme le montre la figure. Veillez à respecter la polarité (+) et (-) indiquée au fond du logement des piles.

• Lors de la première utilisation du HK 3480, l'appareil est en mode de veille, comme l'indique la couleur amber du témoin d'alimentation 3. Vous pouvez mettre l'appareil en marche en appuyant sur le commutateur de

Marché/Arrêt 2 ou sur la touche A de la télécommande. Notez que le témoin d'alimentation 3 passe alors au rouge, puis au bleu.

Cela signifie que l'ampli-tuner a été mis en marche et a choisi l'entrée qui était active au moment de sa mise à l'arrêt. Vous pouvez aussi le mettre en marche (à partir du mode de veille) en appuyant sur un des sélecteurs d'entrée en face avant 391113141724 ou sur la télécommande.

Pour le mettre à l'arrêt, appuyez simplement sur le commutateur de Marche/Arrêt 2 de la face avant ou sur la touche Main Power Off 3 de la télécommande. L'appareil passe alors en mode de veille, et le témoin d'alimentation 3 devient amber pour signaler que l'appareil est prêt à être mis en marche à partir de la télécommande.

Le répartiteur d'alimentation 19 est coupé, éteignant automatiquement tous les appareils qui sont branchés dessus.

Si vous utilisez la télécommande pour éteindre l'appareil, il ne peut que revenir en mode veille, comme l'indique la couleur amber du témoin d'alimentation 3.

• Pour atténuer la luminosité de l'affichage, appuyez sur la touche Dimmer de la télécommande ou sur la touche de la face avant 16. Une première pression diminue la luminosité de moitié. Une seconde pression occulte complètement l'afficheur. Appuyez de nouveau sur la touche Dimmer pour restaurer le niveau de luminosité normal.

Sélection de l'entrée

• Pour changer de source, à n'importe quel moment, appuyez sur les touches de sélection de la télécommande ou de la face avant.
• Quand une source vidéo est sélectionnée, si vous avez connecté un périphérique vidéo à la prise d’entrée vidéo appropriée et la Sortie Video Monitor à l’entrée vidéo composite de votre téléviseur ou moniteur vidéo, vous pourrez visualiser les programmes hertziens, câble ou satellite ; un magnétoscope ou enregistreur de disque dur vidéo ; un lecteur DVD ou tout autre appareil vidéo doté de sorties audio analogiques niveau ligne et sortie vidéo composite.

NOTA: Le HK 3480 est un ampli-tuner audio/vidéo, mais pas surround sound. Les signaux audio sont restitués en mono ou stéréo, selon le codage original, et il n'est pas possible de produire les canaux supplémentaires susceptibles d'avoir été encodés dans les enregistrements source. Vous ne pouvez pas acheminer de signaux audio numériques via le HK 3480, qui est conçu pour les programmes/enregistrements vidéo reproductibles sur téléviseurs, magnétoscopes ou lecteurs DVD placés dans une chambre, un bureau ou un local de service, ou comme éléments d'un système multi-room utilisés avec un contrôleur multi-room.

Pour bénéficier de la qualité d'écoute du mode VMAx (exclusivement Harman Kardon), appuyez sur la touche VMAx 16M. Lorsque les circuits VMAx sont actifs, des algorithmes de traitement brevetés recréent, à partir de deux haut-parleurs, l'illusion d'un champ sonore tridimensionnel avec des haut-parleurs « fantômes » au centre et derrière la position d'écoute. Ce champ acoustique simule un environnement enveloppant surround en faisant l'économie de haut-parleurs supplémentaires. Pour revenir à une écoute stéréo normale, appuyez de nouveau sur la touche VMAx 16M et vérifiez que le témoin de mode VMAx 26 s'est éteint. (Pour plus d'informations sur le mode VMAx, voir page 11, touche M).

• En fonction de vos goûts et du programme choisi, vous pouvez ajuster les réglages de tonalité Bass (graves) 20, Treble (aigus) 21 et Balance 22.
• Réglez le volume à l'aide de la touche de réglage du Volume 23 à l'avant de l'ampli-tuner ou des touches Master Vol. P de la télécommande.
• Pour ajuster le volume, utilisez le bouton de réglage de volume 23 de la face avant ou les touches Master Vol. Haut/Bas P de la télécommande. Le volume est affiché en valeur négative de décibels (dB) sur l'écran d'information principal 25. C'est un volume relatif par rapport au volume maximal qui a été attribué à la valeur de 0dB. Il est essentiel de ne jamais dépasser ce niveau maximal (0dB) si vous voulez préserver vos enceintes du phénomène de "clipping", type de distorsion non perceptible à l'oreille mais assez grave pour dégrader irréversiblement la plupart des haut-parleurs. Le clipping peut même aussi se

manifester à un niveau moindre avec certains programmes.

• Pour couper temporairement la diffusion de toutes les enceintes, appuyez sur la touche Mute R5. Cette action inhibe le signal de sortie au niveau des haut-parleurs mais n'affecte pas les enregistrements ou mixages en cours. Lorsque la chaîne est rendue muette par cette sourdine, le message MUTE apparait sur l'Afficheur 25 et le témoin Volume/Mute 24 clignote. Appuyez à nouveau sur la touche Mute R5 pour revenir à une diffusion normale.
• Pour une écoute confidentielle, branchez le jack 6,35 mm stéréo d'un casque d'écoute dans la prise Headphone 4 de la face avant.
• Une ou deux paires d'enceintes peuvent être connectées au HK 3480. Pour écouter une des deux paires d'enceintes connectées, appuyez sur la touche "Speaker" 6 ou 7 sur le panneau de commandes avant correspondant aux enceintes souhaitées ou appuyez sur les deux touches simultanément pour écouter les deux paires d'enceintes en même temps. La paire active est indiquée par la diode bleue des témoins de haut-parleur 26. Ces deux paires d'enceintes peuvent être désactivées pour une écoute privée au moyen d'un casque.

IMPORTANT : Lorsque deux paires d'enceintes sont connectées au HK 3480, l'impédance de chaque enceinte doit être inférieure à 8 ohms.

• Pour programmer l'extinction automatique du HK 3480, appuyez sur la touche Sleep de la face avant 19 ou de la télécommande ⑥. Chaque pression sur cette touche accroît le délai d'extinction selon la séquence en boucle suivante :

→90 min → 80 min → 70 min → 60 min → 50 min →

→40 min → 30 min → 20 min → 10 min → OFF

La durée du compte à rebours précédant la mise à l'arrêt de l'appareil apparait sur l'afficheur 25.

Quand cette durée est atteinte, l'appareil s'éteint automatiquement. Notez que dès que la fonction Sleep est programmée, l'écran passe en éclairage atténué. Pour annuler la programmation de l'extinction automatique, appuyez sur la touche Sleep 196 jusqu'à ce que l'écran revienne à une luminosité normale et que les valeurs de la fonction d'extinction disparaisent. Par ailleurs, pendant toute la durée de l'extinction programmée, toute pression sur une touche quelconque provoquera la restitution temporaire de l'éclairage maximum afin de permettre une meilleure lisibilité, sans remettre pour autant en cause la programmation de l'extinction.

Tuner

L'HK 3480 peut recevoir des programmes AM, FM et FM Stéréo. La recherche peut être manuelle ou s'appuyer sur une préselection stockée dans une mémoire à 30 positions.

Recherche des stations

1. Appuyez sur la touche AM/FM 17 de l'amplificateur ou sur la touche ⑥ pour sélectionner l'entrée Tuner.
2. Appuyez sur ces touches chaque fois que vous voulez commuter entre AM et FM.
3. Pour la recherche automatique de la station suivante ou précédente recevant un signal acceptable, appuyez sur le bouton Tuning 10 11 ou à l'avant de l'ampli-tuner ou bien sur le bouton 1 ou 7 de la télécommande et relâchez-le lorsque la fréquence de la station affichée à l'écran commence à augmenter ou à diminuer. Tapez sur la touche d'accord 10 pour augmenter la fréquence par incrément de 1 ou gardez la touche enfoncée pour rechercher une station particulière. Lorsque le témoin TUNED s'allume, la station est correctement accordée et doit être clairement audible.
4. Vous pouvez aussi appeler directement les stations en appuyant sur la touche Direct et en saisissant leur fréquence exacte en utilisant les touches numérotées. La station est alors accordée immédiatement.

REMARQUE: Quand la réception FM d'une station est médiocre, passez en mode mono (en appuyant sur la touche FM Mode pour éteindre l'indicateur STEREO) pour améliorer la qualité d'écoute.

Présélections

Vous pouvez enregistrer jusqu'à 30 stations dans la mémoire du HK 3480 pour les rappeler facilement au moyen des commandes de la face avant ou de la télécommande. Cette préselection ne peut s'effectuer qu'à l'aide de la télécommande.

Pour mémoriser une station, commencez par l'accorder comme décrit ci-dessus, puis :

1. Appuyez sur la touche Memory © de la télécommande. Les témoins MEMO et PRESET se mettent à clignoter sur l'écran.
2. Vous avez alors 5 secondes pour appuyer sur les touches numérotées correspondant à l'emplacement mémoire où vous voulez enregistrer cette station.

Pour toutes les préselections au-dessus de "3", la station sera enregistrée directement. En ce qui concerne les préselections 1, 2 ou 3, appuyez sur la touche correspondante et attendez 5 secondes que la préselection soit validée ou faites précéder l'un de ces chiffres par un 0. Répétez l'opération pour mémoriser les autres stations de votre choix.

Présélection automatique

Les stations peuvent aussi être préselectionnées de façon automatique sur l'ensemble de la bande FM. Enforcez la touche Auto Preset jusqu'à ce que l'indication MEMO et PRESET clignote. Maintenez-la enfoncée jusqu'à ce que les fréquences commencent à augmenter. Après quelques secondes, le tuner lance la recherche automatique des stations, visualisée par le défilement

REMARQUE: S'il existe plus de 30 stations FM disponibles dans la région où vous habitez, l'activation d'une telle fonction remplit complètement les emplacements mémoire et efface toutes les préselections antérieures, AM ou FM.

Conseil pratique: Le balayage automatique peut mémoriser un certain nombre de stations que vous ne souhaitez pas garder obligatoirement, ou peut saisir une même station sur la même fréquence (si plus d'un balayage est effectué) ou sur une fréquence différente. Vous pouvez les retirer de la sélection à l'aide de la fonction d'annulation de présélections décrite ci-après.

Rappel des stations présélectionnées

• Pour rappeler manuellement une station préseLECTIONnée, utilisez les touches numérotées pour saisir le numéro de l'emplacement mémoire correspondant.
• Pour parcourir manuellement la liste des stations présélectionnées, appuyez sur les touches Preset 15 D de la face avant ou de la télécommande.
• Pour parcourir cette liste automatiquement, appuyez sur la touche P-Scan de la face avant 12 ou de la télécommande. Le tuner va passer d'une prisesction à l'autre en s'arrêtant cinq secondes sur chacune. Appuyez à nouveau sur la touche P-Scan ou sur la touche Scan pour vous arrêter sur la station de votre choix.

Annulation de préselections

Vous pouvez effacer de la liste de prisesélection les stations qui ne vous intéressent pas, pour alléger la liste et la rendre plus claire et plus accessible.

Pour ce faire, commencez par vous accorder sur la station concernée à l'aide des touches Preset 15 D de la face avant ou de la télécommande ou en saisissant directement son numéro d'emplacement à l'aide des touches numérotées

Appuyez sur la touche Memory . Les témoins MEMO et PRESET se mettent à clignoter sur l'écran et le numéro de préselection disparaît. Vous avez alors 5 secondes pour appuyer sur la touche Clear N et vérifier l'effacement.

Quand l'effacement est effectué, un message de confirmation apparait (CLEAR) suivi du numéro d'emplacement mémoire réinitialisé. Vous pouvez alors soit le réutiliser soit le laisser vacant.

Fonction RDS

Le système RDS (Radio Data System) retransmet des informations sur le nom de la station ou sur le réseau, le type de programme, des messages/texte spécifique sur la station et l'heure de la journée.

Détecttion RDS

Lorsqu'une station FM accordée contient des informations RDS, le système du HK 3480 affiche automatiquement le nom de la station, ainsi que certaines autres informations concernant celle-ci le cas échéant, en alternance et l'indicateur RDS s'allume sur l'écran ainsi que les programmes rattachés à la fonction RDS du type PTY (voir ci-dessous) ou les informations relatives au trafic routier TA (voir page 14) si cette information est transmise par la station. Dès qu'un message radiotext est capté entièrement, l'indicateur radiotext RT s'allume.

Options d'affichage RDS

Lorsqu'une station RDS est détectée, appuyez sur la touche DISP RDS de la télécommande ou sur la touche FM 17 de la face avant pour parcourir en boucle les informations suivantes :

• Le nom de la station (ou autre programme d'information concernant la station sélectionnée).
• du nom de la station ou du réseau.
• de la fréquence de la station.
• du type de programme (PTY) comme indiqué dans la liste ci-après.
• d'un message « texte » contenant des informations particulières à la station. Ce message peut défiler pour permettre de visualiser des textes plus longs que les huit caractères disponibles sur l'écran. Selon la qualité du signal, le message peut prendre jusqu'à 30 secondes pour s'afficher, dans le même temps le mot TEXT va apparaître dans l'afficheur.
• L'heure de la journée (CT). Notez que cet affichage horaire peut prendre deux minutes. En attendant, le mot TIME clignote sur l'afficheur d'informations lorsque CT est sélectionné. Notez que la précision de ce message est sous la responsabilité de la station et non du système HK 3480.
• Certaines stations RDS peuvent choisir de ne pas proposer certaines de ces fonctions additionnelles. Si les données nécessaires au mode sélectionné ne sont pas transmises, un message NO TYPE, NO TEXT ou NO TIME finira par apparaître sur l'écran d'information principal.
• Quel que soit le mode FM, la fonction RDS nécessite un signal de bonne qualité pour fonctionner correctement. Si vous ne recevez que des messages incomplets, si des caractères clignotent ou si vous obtenez un message NO RDS, essayez de modifier légèrement la position de l'antenne pour améliorer la réception ou désissez une autre station RDS, fournissant un meilleur signal.

Fonction de recherche par type RDS (PTY) Une des fonctions les plus intéressantes du système RDS est sa capacité à coder les différents types de programmes de manière à pouvoir les sélectionner par genre. La liste qui suit donne les abréviations utilisées pour coder les différents types, avec une brève explication pour chacun : RDS (PTY)

• RDS ONLY: (voir point 3 ci-dessous) TRAFFIC: Informations routières (voir notes ci-dessous)
• POP M : Pop Music, variétés
• ROCKM: Rock Music MORM (Middle-of-the-road Music): pour la route
• LIGHTM: Musique classique légère
• CLASSICS: Musique classique sérieuse OTHERM: Autres musiques, Rap, Jazz, Rhythm and Blues, Reggae, etc. NEWS: Actualités
• INFO : bourse, conférences Médicales et météo
• SPORT : Événements sportifs
• AFFAIRS: Événements politiques et sociaux. EDUCATE: Éducation, programmes de téléenseignement
• DRAMA: Théâtre, pièces radiodiffusées et littérature CULTURE : Culture et religion SCIENCE: Sciences et techniques VARIED: Variétés, loisirs WEATHER: Météo FINANCE: programmes financiers
• CHILDREN: infants SOCIAL: Affaires sociales
• RELIGION: Programmes religieux
• PHONE IN: Téléphone
• TRAVEL : Voyages et tourisme LEISURE: Loisirs et hobbies JAZZ: Musique de jazz COUNTRY: Musique « country » NATIONN: Musique nationale
• OL D I E S : Musiques nostalgiques FOLKM: Musique «folk»
• DOCUMENT: Documentaires TEST: Tests d'alarmes
• ALARM: Alerte, messages d'urgence

L'HK 3480 RDS vous permet de ne passer en revue qu'un type particulier de programmes en utilisant la méthode suivante :

1. Appuyez sur le bouton RDS PTY. L'écran affiche le message SELECT PTY.
2. Après 3 secondes, l'écran affiche alors le dernier type PTY utilisé pour une recherche. Si vous pouvez utiliser le même, appuyez sur la touche

RDS PTY ② avant 3 secondes. Le tuner démarre alors une recherche qui correspond à ce type PTY et présente un signal de qualité suffisante.

1. Pour désirer un code PTY différent, utilisez les boutons Tuning 10 pour faire défiler la liste des codes disponibles. Si vous pouv er RDSONY comme type PTY.
2. Quand un type PTY a été choisi, appuyez sur le bouton RDS PTY en moins de 6 secondes et notez que l'indicateur PTY se met à clignoter sur l'écran. L'HK 3480 commence alors une recherche automatique qui s'arrête à la première station répondant aux conditions demandées. L'identification de la station apparaît alors sur l'écran, ou divers autres messages qu'elle est susceptible de transmettre dans son en-tête d'accueil. Si vous souhaitez en rechercher une autre, appuyez à l'indication RDS s'affiche sur l'afficheur principal et indique le nom de la station ou tout autre « programme » d'information.
3. Tant que le témoin PTY clignote à l'afficheur, le tuner procède à un balayage complét de la bande FM toute entière, à la recherche de la station associée au type de PTY souhaïte et une qualité de réception acceptable. Si aucune station n'est trouvée, l'écran affiche le message NONE brièvement et le tuner s'accorde de nouveau sur la première station utilisée avant la recherche. Pour désactiver la recherche PTY à tout moment, appuyez de nouveau sur RDS PTY ②.

NOTA: De nombreuses stations n'émettent pas de codes PTY, auquel cas l'afficheur indique la mention NONE si la touche PTY est activée.

REMARQUE: Certaines stations ne transmettent que des informations sur la circulation routière. Pour être identifiées comme telles, elles transmettent en permanence un code spécifique, qui permet au témoin TA d'apparaître sur l'afficheur. Ces stations peuvent être trouvées en sélectionnant TRAFFIC, la seconde option dans la liste PTY. L'HK 3480 repérera la station appropriée, même si cette dernière ne diffuse pas d'informations sur la circulation routière au moment de la recherche.

Enregistrement audio

En fonctionnement normal, la source audio ou vidéo sélectionnée pour écoute sur le HK 3480 est dirigée vers les sorties enregistrement. Cela signifie que vous pouvez enregistrer tous les programmes que vous écoutez (ou regardez) simplement en plaçant en mode d'enregistrement les périphériques reliés aux sorties Tape Mon. ⑩ ou Enregistrement Video 1 ①. En outre, la source reliée à l'entrée Video 1 ③ peut être enregistrée sur un enregistreur relié à Tape Mon ⑨ ⑩.

Si l'enregistreur audio utilisé est doté de têtes d'enregistrement et de lecture séparées, vous pouvez surveiller le signal de sortie enregistré en appuyant sur le sélecteur d'entrée Tape Mon 9 ©. Vérifiez alors que le témoin TAPE M. s'allume sur l'Afficheur 25 pour vous rappeler que vous écoutez l'enregistrement du signal et non pas le signal de sortie lui-même. Tant que la fonction Tape Monitor 9 est sélectionnée, la source d'entrée sélectionnée reste orientée vers les sorties Record 10. Appuyez sur la touche Sélecteur de surveillance d'enregistrement 9 à nouveau afin d'éteindre la fonction de surveillance et d'écouter la source entrante. À noter que l'utilisation des correcteurs de basses, aigües ou Balance n'a aucun effet sur les enregistrements, cela agit uniquement sur la partie préampli et sur les sorties enceintes.

Sauvegarde des données mémorisées

Ce produit est équipé d'un système de sauvegarde qui maintient les préreglages en mémoire en cas de débranchement accidentel du tuner, suite à une déconnexion de la prise secteur ou à une rupture de courant. Le contenu de la mémoire est stocké dans une EEPROM, ce qui permet au HK 3480 de retenir quelques jours les informations telles que les présélections de programme, même s'il est débranché du secteur.

Réinitialisation

Au cas où le fonctionnement de l'appareil ou de l'afficheur vous semblait anormal, il pourrait eventuellement s'agir d'une corruption des données système ou des registres mémoire. Pour remédier à ce problème, commencez par débrancher la prise secteur de l'appareil et patientez au moins trois minutes. Puis rebranchez l'appareil et vérifiez son fonctionnement. Si l'anomalie persiste, une réinitialisation complète du système pourra eventuellement résoudre le problème.

Pour faire une réinitialisation du système, mettez le HK 3480 en position Off à l'aide de la touche 2, l'indicateur lumineux (Led 3) deviendra ambré, signifiant que l'appareil est en standby.

Ensuite, maintenez quelques secondes la touche MUTE 5 sur le panneau avant du HK 3480.

L'écran affiche brièvement le message RESET et retourne à son fonctionnement normal. Vous pouvez désormais relâcher la touche, l'appareil reviendra en mode normal.

Notez que si vous réinitialisez le système de cette manière, tous les paramètres seront perdus et devront être de nouveau mémorisés.

Si le dysfonctionnement persiste, il peut s'agir d'une corruption partielle ou totale du microprocesseur ou des registres mémoire, due à une décharge d'électricité statique ou une surtension importante.

Télécommande

Les touches de la télécommande sont des touches contextuelles, c'est-à-dire que leur fonction peut varier avec le type de périphérique sélectionné (p. ex. un lecteur de CD). À chaque périphérique correspond un jeu de fonctions donné, et certaines touches peuvent donc avoir une fonction différente selon le type de source choisi. Pour désigner le type de source, vous appuyez sur le sélecteur d'entrée © approprié

précédent, qui régente également la sélection de l'entrée sur le HK 3480. Il n'est pas nécessaire d'appuyer sur le Sélecteur de source pour chaque fonction, uniquement si vous souhaitez changer de source.

Les pages Video 1, Video 2, Video 3, Tape Monitor/CDR et CD sont programmées par défaut pour la commande de produits compatibles Harman Kardon.

Les pages Video 1, Video 2 et Video 3 sont codifiées par défaut pour gérer les lecteurs DVD Harman Kardon. Le Tape Monitor/CDR est associé aux codes de gestion des enregistrateurs de CD Harman Kardon. Le contexte CD est codifié par défaut pour gérer les lecteurs et changeurs de CD Harman Kardon.

Le tableau ci-dessous répertorie les fonctions attribuées par défaut pour trois types d'appareil.

FONCTIONS ATTRBUEES AUX TOUCHES

Touche	PHONO HK 3480 uniquement	VID 1 codes lecteur DVD	VID 2 codes lecteur DVD	VID 3/VID Avant codes lecteur DVD	TAPE MON/CDR codes enregistréur CD	CD codes lecteur/ changeur CDs	AM Tuner HK 3480 uniquement	FM HK 3480 uniquement
MAIN POWER ON	Mise sous tension	Mise sous tension	Mise sous tension	Mise sous tensionn	Mise sous tension	Mise sous tension	Mise sous tension	Mise sous tension
MAIN POWER OFF	Mise hors tension	Mise hors tension	Mise hors tension	Mise hors tension	Mise hors tension	Mise hors tension	Mise hors tension	Mise hors tension
SPEAKERS 1	Enceintes 1	Enceintes 1	Enceintes 1	Enceintes 1	Enceintes 1	Enceintes 1	Enceintes 1	Enceintes 1
SPEAKERS 2	Enceintes 2	Enceintes 2	Enceintes 2	Enceintes 2	Enceintes 2	Enceintes 2	Enceintes 2	Enceintes 2
PHONO	Phono	Phono	Phono	Phono	Phono	Phono	Phono	Phono
TAPE/CDR	Cassette/CDR	Cassette/CDR	Cassette/CDR	Cassette/CDR	Cassette/CDR	Cassette/CDR	Cassette/CDR	Cassette/CDR
VID 1	VID 1	VID 1	VID 1	VID 1	VID 1	VID 1	VID 1	VID 1
VID 2	VID 2	VID 2	VID 2	VID 2	VID 2	VID 2	VID 2	VID 2
VID 3	VID 3	VID 3	VID 3	VID 3/VID Front	VID 3	VID 3	VID 3	VID 3
CD	CD	CD	CD	CD	CD	CD	CD	CD
AM	AM	AM	AM	AM	AM	AM	AM	AM
FM	FM	FM	FM	FM	FM	FM	FM	FM
PRESET DWN I<<		DVD OSD retour	DVD OSD retour	DVD OSD retour	CDR saut amont	CD saut plage +	Préprog. amont	Préprog. amont
PRESET UP >>I		DVD OSD avance	DVD OSD avance	DVD OSD avance	CDR Saut aval	CD saut plage -	Préprog. aval	Préprog. aval
TUNING DWN <<		DVD Recherche arr.	DVD Recherche arr.	DVD Recherche arr.	CDR Recherche arr.	CD Recherche arr.	stations aval	stations aval
TUNING UP >>		DVD Recherche av	DVD Recherche av	DVD Recherche av	CDR Recherche av	CD Recherche av	stations amont	stations amont
REC/PAUSE		DVD Pause	DVD Pause	DVD Pause	CDR Enregistrement	CD Pause
STOP		DVD Stop	DVD Stop	DVD Stop	CDR Stop	CD Stop
ENTER		DVD Valider	DVD Valider	DVD Valider	CDR lecture aléatoire	CD lecture aléatoire
PLAY		DVD lecture	DVD lecture	DVD lecture	CDR lecture	CD lecture
DISC SKIP UP		DVD Saut disque+	DVD Saut disque+	DVD Saut disque +	CDR Saut disque +	CD Saut disque +
DISC SKIP DOWN		DVD Saut disque -	DVD Saut disque -	DVD Saut disque -	CD Raut disque -	CD Saut disque -
FM MODE		DVD Menu	DVD Menu	DVD Menu	CDR Durée	CD Mode affch,	Mode FM	Mode FM
VMAx	VMAx	VMAx	VMAx	VMAx	VMAx	VMAx	VMAx	VMAx
P. SCAN		DVD Intro	DVD Intro	DVD Intro	CD Intro	CD Intro	Intro préprog.	Intro préprog.
MUTE	Sourdine	Sourdine	Sourdine	Sourdine	Sourdine	Sourdine	Sourdine	Sourdine
SLEEP	Tempor. Veille	Tempor. Veille	Tempor. Veille	Tempor. Veille	Tempor. Veille	Tempor. Veille	Tempor. Veille	Tempor. Veille
DIMMER	Luminosité	Luminosité	Luminosité	Luminosité	Luminosité	Luminosité	Luminosité	Luminosité
TUNING UP		DVD OSD amont	DVD OSD amont	DVD OSD amont	CDP Sélection		Synton. aval	Synton. aval
TUNING DOWN		DVD OSD aval	DVD OSD aval	DVD OSD aval	CDR Sélection		Synton. aval	Synton. aval
MASTER VOL. UP	Volume haut	Volume haut	Volume haut	Volume haut	Volume haut	Volume haut	Volume haut	Volume haut
MASTER VOL. DOWN	Volume bas	Volume bas	Volume bas	Volume bas	Volume bas	Volume bas	Volume bas	Volume bas
DIRECT						CD +10	Fréquence Direct	Fréquence Direct
AUTO PRESET						CD Vérif. progr.	Préprog. auto	Préprog. auto
MEMORY						CD Programme	Mémorisation	Mémorisation
CLEAR						CD Clear	Effac. préprog.	Effac. préprog.
1						CD 1	Mémo 1	Mémo 1
2						CD 2	Mémo 2	Mémo 2
3						CD 3	Mémo 3	Mémo 3
4						CD 4	Mémo 4	Mémo 4
5						CD 5	Mémo 5	Mémo 5
6						CD 6	Mémo 6	Mémo 6
7						CD 7	Mémo 7	Mémo 7
8						CD 8	Mémo 8	Mémo 8
9						CD 9	Mémo 9	Mémo 9
0						CD 0	Mémo 0	Mémo 0

Cet appareil est prévu pour fonctionner sans problème : la plupart des dysfonctionnements que vous pourrez constater seront probablement dus à des erreurs de mise en œuvre. Nous vous demandons donc, avant toute chose, de procéder aux vérifications suivantes, qui vous permettront peut-être de résoudre le problème vous-même. Si l'anomalie persiste, consultez votre centre de maintenance Harman Kardon ou votre revendeur.

Si le problème est :	Vérifiez que :
Aucune lumière ne s'allume quand vous pressez le commutateur 2	L'appareil est branché dans une prise alimentée.
Aucun son n'est émis par la châne	La fonction de sourdine n'est pas activée Le bon sélecteur de source est enforcé Le volume n'est pas au minimum Les haut-parleurs ont été mis en marche via les sélecteurs de haut-parleurs 67①④.
Pas de son pour un ou plusieurs canaux	Les câbles ne sont pas détiériorés. Vérifiez/remplacez le câblage haut-parleurs.
Le son du tuner présente de nombreuses interférences, OU l'indication "Stereo" n'est pas allumée en permanence, OU le son du tuner est distordu, et/ou le volume est trop faible	L'antenna est bien branchée L'antenna est bien positionnée L'antenna est dirigée dans la bonne direction L'antenna est appropriée à la réception de cette station
Le tuner fonctionne de manière intermittente, ou suffle/siffle de manière continue	L'appareil est éloigné de tubes fluorescents, de téléviseurs, de moteurs ou autres sources d'interférences radioélectriques
La télécommande ne fonctionne pas correctement	Les piles ne sont pas usées. Les replacer au besoin. Vous avez bien sélectionné l'entrée correspondant à l'appareil via le sélecteur d'entrée ⑥. Le capteur de la télécommande n'est pas obstrué et que vous pointez la télé-commande presque horizontally vers le capteur (30 degrès d'inclinaison au maximum). Vérifiez aussi qu'aucune source de lumière fluorescente ne perturbe la transmission des infrarouges.
Le son provenant de cassettes ou de CD est distordu	Le lecteur de cassette ou de CD n'est pas relié à l'entrée Phono. (cette entrée n'est destinée qu'aux sorties platine-disques ou bras de pick up.)
Sons de la platine distordus	La platine est bien connectée à l'entrée Phono ⑥, car les autres entrées n'acceptent pas les signaux niveau des platines
Pas d'image	la sortie video de l'appareil source est bien connectée, la source est sous tension, et l'entrée video correctement sélectionnée sur le HK 3480 la sortie Video Monitor ② est reliée à un téléviseur ou moniteur video, et que l'entrée appropriée a été sélectionnée sur le téléviseur

Section audio

Mode stereo

Puissance continue moyenne (FTC)

120 Watts par canal, 20 Hz-20 kHz

< 0,07% DHT, avec impédance maximale de 8 ohms

(2 canaux en service)

150 Watts par canal, 20 Hz-20 kHz

< 0,02% DHT, avec impédance maximale de 4 ohms

(2 canaux en service)

Sensibilité d'entrée / Impédance

Linéaire (haut niveau) : 200 mV / 47 kOhms

Rapport signal/bruit (pondération A) : 95 dB

Réponse en fréquence

1 W (+0/-3 dB): 10 Hz - 110 kHz

Capacité en Courant Instantané (HCC): ± 45 A

Distorsion par intermodulation transitoire : Non mesurable

Temps de montée : 16 μs

Vitesse de balayage: 40 V/μs

Section tuner : FM

Plage de fréquences : 87,5 - 108 MHz

Sensibilité usuelle :

Rapport signal/bruit :

Distorsion

Séparation stéréo :

Sellectivite :

Réjection image :

Réjection IF :

87,5-108mHz

IHF: 1,12 μV/13,5 dBf

mono/stéréo: 73/72 dBA (DIN)

mono/stéréo: 0,3/0,4%

40 dB à 1 kHz

± 400kHz 65 dB

80dB

100dB

Section tuner : AM

Plaque de fréquences : 522 - 1620 kHz

Rapport signal/bruit :

Sensibilité utile :

Distorsion :

Sellectivite :

522 - 1620 kHz

40dB

torique: 500 V/m

1 kHz, 50 % Mod 0,8%

± 10kHz, > 25dB

Téléviseur :

Format du signal :

Niveau d'entrée :

Impédance d'entrée :

Polarité sync :

Niveau de sortie :

Impédance de sortie :

Fréquence vidéo :

Réponse :

NTSC/PAL/SECAM

Composite

1Vp-p

75 ohms, non équilibrée

Négatif

1Vp-p

75 ohms, non équilibrée

10Hz-10MHz

Généralités

Alimentation :

Consummation :

230 V - 50 Hz alternatif

3W standby, 280W maximum

(2 canaux en service)

Dimensions :

Largeur :

Hauteur :

Profondeur :

Poids :

442 mm

168 mm

382 mm

10,4 kg

La profondeur incluse touches et connecteurs.

La hauteur inclue pieds et châssis.

Toutes spécifications sujettes à changements eventuels sans préavis.

• Fabriqué sous licence de Dolby Laboratories Licensing Corporation.

« Dolby », « Pro Logic » et le symbole double-D sont des marques déposées de Dolby Laboratories.

Confidential Unpublished Works © 1992-1998 Dolby Laboratories, Inc. Tous droits réservés

† DTS est une marque déposée de Digital Theater Systems, Inc.

† UltraStereo est une marque déposée de Ultra Stereo Corp.

Harman Kardon et Power for the Digital Revolution sont des marques déposées de Harman International Industries, Incorporated.
