HE 91F.1 WH BLANC - Hotte aspirante ARISTON - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HE 91F.1 WH BLANC ARISTON au format PDF.
| Type d'appareil | Hotte aspirante |
| Dimensions (L x H x P) | Largeur 598-898 mm, Hauteur 710-860 mm, Profondeur env. 500 mm |
| Débit d'évacuation d'air | 390 m³/h (vitesse max) |
| Débit d'évacuation d'air (vitesse min) | 250 m³/h |
| Puissance installée | 220-240 V, 260 W |
| Ventilateur | 180 W, 2 x 40 W éclairage |
| Filtres | Filtres anti-graisse amovibles, filtres charbon (version aspirante) |
| Surface d'aspiration | 120-180 cm² |
| Installation électrique | Raccordement par câble électrique avec prise ou raccord direct |
| Type d'installation | Fixation murale ou sous meuble |
| Distance minimale support récipient | 60 mm minimum |
| Consignes de sécurité | Ne pas modifier les composants électriques ou mécaniques |
| Entretien | Nettoyage régulier des filtres recommandé |
| Version aspirante | Évacuation des vapeurs à l'extérieur via conduit |
| Version filtrante | Recyclage de l'air avec filtres à charbon |
| Poids | Environ 12-14 kg |
FOIRE AUX QUESTIONS - HE 91F.1 WH BLANC ARISTON
Questions des utilisateurs sur HE 91F.1 WH BLANC ARISTON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice HE 91F.1 WH BLANC - ARISTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HE 91F.1 WH BLANC de la marque ARISTON.
MODE D'EMPLOI HE 91F.1 WH BLANC ARISTON
! Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il reste avec le produit. ! Lire attentivement les instructions: il y a d’importantes informations sur l’installation, sur l’emploi et sur la sécurité. ! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d’évacuation. Installation Câblage électrique ! La tension électrique du réseau doit correspondre à celle reportée sur l’étiquette des caractéristiques située à l’intérieur de la hotte. Si la fiche est prévue, brancher la hotte à une prise conforme aux normes en vigueur située dans une zone accessible. Si la fiche n’est pas prévue (branchement direct au réseau) appliquer un interrupteur bipolaire conforme aux normes, ayant une distance des contacts en ouverture non inférieure à 3mm (accessible). ! S’il est nécessaire, l’installation du cordon électrique doit être effectué par le service d’assistance technique ou par une personne qualifiée. ! Le câblage électrique de la hotte doit être effectué par un installateur autorisé. ! La société décline toute responsabilité si ces normes ne sont pas respectées. Références HES Dimensions largeur mm 598/698/ 898 hauteur mm 710-860 profondeur mm 500 Ø buse d'évacuation mm Poids 12,3/13,7/14,3 kg Puissance Installée 220 (260) W (watts- 220-240 V~) Ventilateur 180 W éclairage 2x20 (2x40)W Débit du ventilateur Vitesse min. (in m³/h - CEI 43/1) évacuation 250 (390) Vitesse max. évacuation 450 (650) Filtres incombustibles Surface d'aspiration 120 (180) (en cm²)

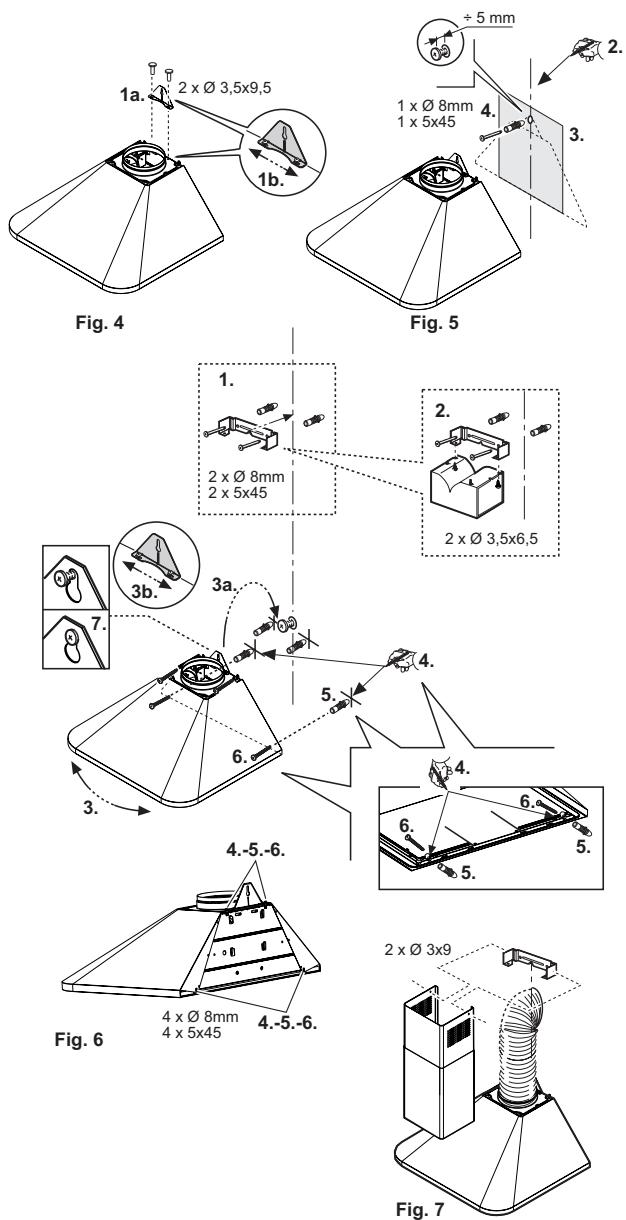

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50 cm dans le cas de cuisinières électriques et de 70 cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. Fixer l’étrier sur l’arrière de la hotte en proximité du cerceau d’admission (Fig.4.1a). Remarque : l’étrier peut être réglé dans le sens horizontal, ce sera utile pour les petits réglages successifs sur la position de la hotte (Fig.4.1b). Tracer sur le mur une ligne médiane depuis la table de cuisson jusqu’au plafond. (Fig. 5.2). En tenant compte des distances depuis la table de cuisson, marquer avec un crayon la distance depuis la table de cuisson et appliquer le gabarit (si il est inclus) au mur sur la marque (Fig. 5.3). Marquer le trou à faire, percer et insérer la cheville et visser partiellement 1 vis (Fig. 5.4). Fixer le support de la cheminée à la paroi le plus près possible du plafond (Fig. 6.1). Pour la version filtrante, à ce point-ci, prévoir aussi le fixage du déflecteur (Fig. 6.2). Accrocher la hotte à la vis partiellement vissée (Fig. 6.3a –s’il est nécessaire la hotte peut être réglée horizontalement en repositionnant l’étrier- Fig. 6.3b). Marquer les 4 points de fixage définitif de la hotte : 2 en bas : en enlevant les filtres anti-graisse (Fig. 6.4), 2 en haut sur les côtés de l’étrier. Enlever la hotte, percer, ins*rer les chevilles (Fig. 6.5,), accrocher la hotte, insérer et visser bien les vis (Fig. 6.6 – Fig. 6.7). Version aspirante : les vapeurs sont aspirées et renvoyées à l’extérieur à travers un conduit d’échappement lequel est fixé au cerceau d’admission situé sur le haut de la hotte. Attention ! Si la hotte est équipée d’un filtre au charbon monté, celui-ci doit être enlevé. L’air évacué ne doit pas être canalisé à travers un conduit utilisé pour évacuer les fumées produites par des appareils à gaz ou alimentés par d’autres combustibles, il doit posséder une sortie indépendante. Toutes les normes nationales relatives à l’évacuation de l’air doivent être respectées. Version filtrante : l’air filtré passe à travers un filtre au charbon et est recyclé dans la pièce environnante. Attention ! Si la hotte n’est pas équipée d’un filtre au charbon, celui-ci doit etre commandé et monté avant l’utilisation. Installation de la cheminée télescopique. Brancher la hotte au réseau électrique et fixer la cheminée télescopique à son support avec 2 vis et faire glisser la partie inférieure jusqu’à son siège situé sur le côté de la partie supérieure de la hotte (Fig. 7).
Description de l'appareil
Panneau de commande Appuyer sur pour activer toutes les fonctions (interrupteur ON/OFF). Appuyer sur pour allumer et éteindre les ampoules. Pour augmenter ou diminuer la vitesse d’aspiration, appuyer sur les touches 1,2 ou 3. Appuyer sur O pour interrompre le mode aspiration.
Fonctionnement ! Pour favoriser une évacuation optimale des odeurs, il est conseillé de mettre en marche la hotte, à la vitesse minimale, avant de commencer la cuisson. Il est conseillé, en outre, de l’éteindre 10/15 minutes après avoir terminer de cuisiner.
! Il est conseillé d’effectuer les fritures sous la hotte seulement sous une surveillance constante. ! Il est interdit de cuisiner des mets flambés sous la hotte à cause du risque de provoquer des incendies. Le meilleur rendement de la hotte s’obtient grâce à l’évacuation à l’extérieur : il est conseillé d’utiliser la hotte dans cette version en tant que possible. Version à évacuation extérieure Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte. Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord = 150 mm. Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10° env.) de façon à convoyer plus facilement l’air vers l’extérieur. Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Fonctionnement en version recyclage Il convient d’utiliser un filtre à charbon actif, disponible auprès de vôtre revendeur habituel. L’air aspiré sera dégraissé et désodorisé avant d’être refoulé dans la pièce à travers la grille supérieure.

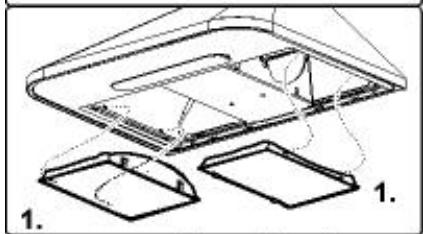

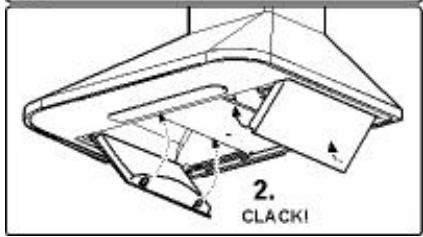

! Pendant les travaux de nettoyage et d’entretient il est nécessaire d’isoler toujours la hotte du réseau d’alimentation. Débrancher donc la prise. Afin d’assurer une efficacité optimale et constante de la hotte, il est recommandé d’effectuer régulièrement l’entretient (tous les 10 jours environ). Nettoyage de la hotte La hotte doit être nettoyée fréquemment, à l’intérieur comme à l’extérieur. Pour le nettoyage, utiliser un chiffon humide et des détergents liquides neutres. Eviter l’utilisation de produits contenants des substances abrasives. Attention : l’inobservance des normes de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d’incendie. Il est donc vivement recommandé de s’abstenir aux instructions suggérées. Nettoyage des filtres anti-gras Le filtre anti-graisse sert à capturer les particules de gras en suspension qui dérivent de la cuisson. Il doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou au lavevaisselle sélectionnant le cycle bref à basse température. Si vous utilisez le lave-vaisselle, il peut devenir opaque avec le temps, mais en aucun cas sa capacité filtrante ne diminue. Démontez-les en utilisant les poignées correspondantes, en les poussant d’abord en arrière puis en les tirant vers le bas. Après l’avoir lavé, essuyez-le avec soin et remontez-le dans son siège en procédant en sens inverse. Nettoyer le panneau d’aspiration (s’il est prévu) avec la même fréquence que pour le filtre anti-graisse, utiliser un chiffon et un détergent liquide non trop concentré. Ne jamais utilisez des substances abrasives. montage et remplacement du filtre Le filtre au charbon doit être changé tous les 6 mois. 1-Enlever le filtre anti-graisse (a.b) 2-Monter les filtres comme illustré dans les figures cidessous. 3-Pour le démontage procéder dans le sens inverse. 4-Remettre les filtres anti-graisse.

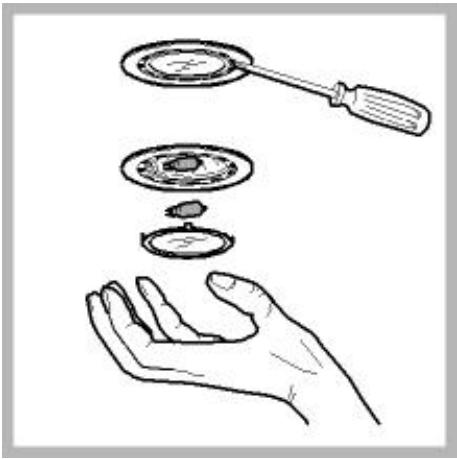

Remplacement des lampes Débrancher la prise! Ampoule/s Enlever le panneau de dessous et retirer les ampoules qui doivent etre changées. Utiliser seulement des ampoules de 40w. Avant de toucher les ampoules, s’assurer qu’elles soient froides. Ampoules halogène : Utiliser un petit tournevis plat ou un autre outil apte à faire levier. Remplacer l’ampoule halogène avec une autre ayant la même valeur. Refermer le tout jusqu’au déclic de fixage. Attention Sécurité générale ! La hotte a été projetée et construite en conformité avec les normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité et doivent être lus attentivement. ! Cet appareil a été projeté pour être utilisé par des adultes. ! L’usage de la part des enfants et des personnes infirmes n’est pas consenti sans supervision. Contrôler que les enfants ne jouent pas avec l’appareil. ! La pièce doit disposer d’une ventilation suffisante dans le cas où vous utilisez simultanément la hotte et des appareils à gaz ou alimentés par d’autres combustibles. Si la hotte doit être installée dans une cuisine où se trouve un chauffe-eau ou un système de chauffage au gaz, il est recommandé, pour des raisons de sécurité, de renoncer à l’utilisation en mode aspirant. Il est donc nécessaire de munir l’appareil d’un filtre au charbon actif lequel permet ainsi l’utilisation en mode recyclage. ! Pour un fonctionnement sûr, la dépression ne doit pas dépasser 0.04 mbar ; ainsi vous éviterez d’aspirer à nouveau les gaz d’échappement. Ceci peut s’obtenir en assurant l’entrée d’air dans la pièce avec des ouvertures sans fermetures. ! L’air aspiré ne doit pas être dirigé dans un conduit utilisé pour l’évacuation de fumées produites par d’autres appareils à gaz ou alimentés par d’autres combustibles. Il est sévèrement interdit de cuisiner des aliments à la flamme sous la hotte. ! L’emploi de la flamme libre est nuisible pour les filtres et peut provoquer des incendies, ainsi elle doit être évitée dans tous les cas. ! La friture doit être faite sous contrôle pour éviter que l’huile surchauffée ne prenne feu. ! Pour ce qui concerne les mesures techniques et de sécurité qu’il faut adopter pour l’évacuation des fumées, veuillez vous abstenir strictement aux dispositions prévues par les règlements des autorités locales compétentes. ! Toute responsabilité est déclinée pour les éventuels inconvénients, dégâts ou incendies provoqués à l’appareil par l’inobservance des instructions reportées dans ce manuel. séparément pour optimiser le taux de récupération et recyclage des matériaux qui les composent et empêcher les potentiels dégâts pour la santé et l’environnement. Le symbole de la poubelle barrée est reporté sur tous les produits pour rappeler les obligations du ramassage sélectif.
- Les électroménagers doivent être consignés au service de ramassage publique, les emmener dans les centres de trie municipaux ou, si c’est prévu par les lois nationales, les revendre aux détaillants au moment de l’achat de produits neufs du même type.
- Tous les principaux producteurs d’appareils électroménagers sont actifs en ce qui concerne la création et la gestion des systèmes de ramassage et de décharge des appareils jetés. ! En cas d’anomalie, s’adresser au service d’assistance technique autorisé et exiger des pièces de rechange d’origine. ! Les informations et les données techniques peuvent subir des changements et le producteur, en conformité avec les progrès de la technique, maintient le droit d’apporter des modifications qu’il retient nécessaires sans être obligé de prévenir à l’avance. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Mise au rebut
- Décharge du matériel d’emballage: s’abstenir aux normes locales, ainsi les emballages pourront être recyclés.
- La directive européenne 2002/96/CE sur les déchets des appareils électriques prévoit que les électroménagers ne doivent pas être jetés avec les déchets solides urbains. Ils doivent être ramassés
