SVI 41 BF1 - BD NOIR - Lave-vaisselle SAUTER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SVI 41 BF1 - BD NOIR SAUTER au format PDF.
| Type d'appareil | Lave-vaisselle |
| Capacité | 12 à 15 couverts |
| Nombre de programmes | 5 à 7 |
| Consommation d'eau | 10 à 15 litres par cycle |
| Consommation électrique | 0,9 à 1,5 kWh par cycle |
| Niveau sonore | 45 à 55 dB |
| Type d'installation | Encastrable ou pose libre |
| Type de séchage | Condensation |
| Classe énergétique | A+ à A++ |
| Type de panier | Panier supérieur réglable |
| Fonction départ différé | Oui |
| Protection anti-fuite | Oui |
| Type de filtre | Filtre autonettoyant |
| Affichage | LED ou écran digital |
| Dimensions (HxLxP) | Non précisé |
| Poids | Non précisé |
FOIRE AUX QUESTIONS - SVI 41 BF1 - BD NOIR SAUTER
Questions des utilisateurs sur SVI 41 BF1 - BD NOIR SAUTER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice SVI 41 BF1 - BD NOIR - SAUTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SVI 41 BF1 - BD NOIR de la marque SAUTER.
MODE D'EMPLOI SVI 41 BF1 - BD NOIR SAUTER
pour votre lave-vaissette
fauter
1 - Présentation de votre lave-vaisselle 4-5
2 - A faire avant votre 1ère utilisation . . . . . . .6 à 9
Etape 1: Réglage de l'adoucisseur - Mesure de la durée de l'eau 6
Réglage sur le tableau de commande .6
Remplissage du réservoir à Sel régénérant .7
Etape 2: Le produit de rincege - Remplissage - Réglage 8
Etape 3: Les produits de lavage .9
3 - Disposition de votre vaiselle . 10 à 12
Votre panier inférieur - Les couverts - Notre panier supérieur10 à 12
4 - Sélection d'un programme de lavage 13 Les programmes de lavage 14
5 - Départ et déroulement du programme 15-16
Départ immédiat - Départ différé - Fin du programme .15
Annulation programme .16
option séchage renforcé .16
6 - Entretien courant 17-18

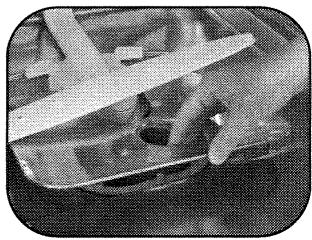

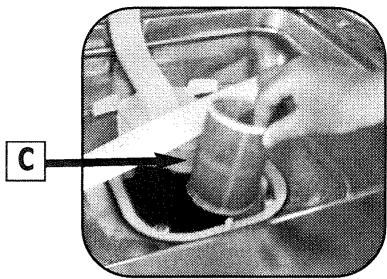

Nettoyage des filtrés à déchets 17
Nettoyage et entretien 18
7 - Protection de l'environnement 19
Recyclage de votre emballage 19
Recyclage de votre ancien lave-vaisselle 19
Lavage économique et écologique 19
8 - Petites pannes et anomalies . 20-24

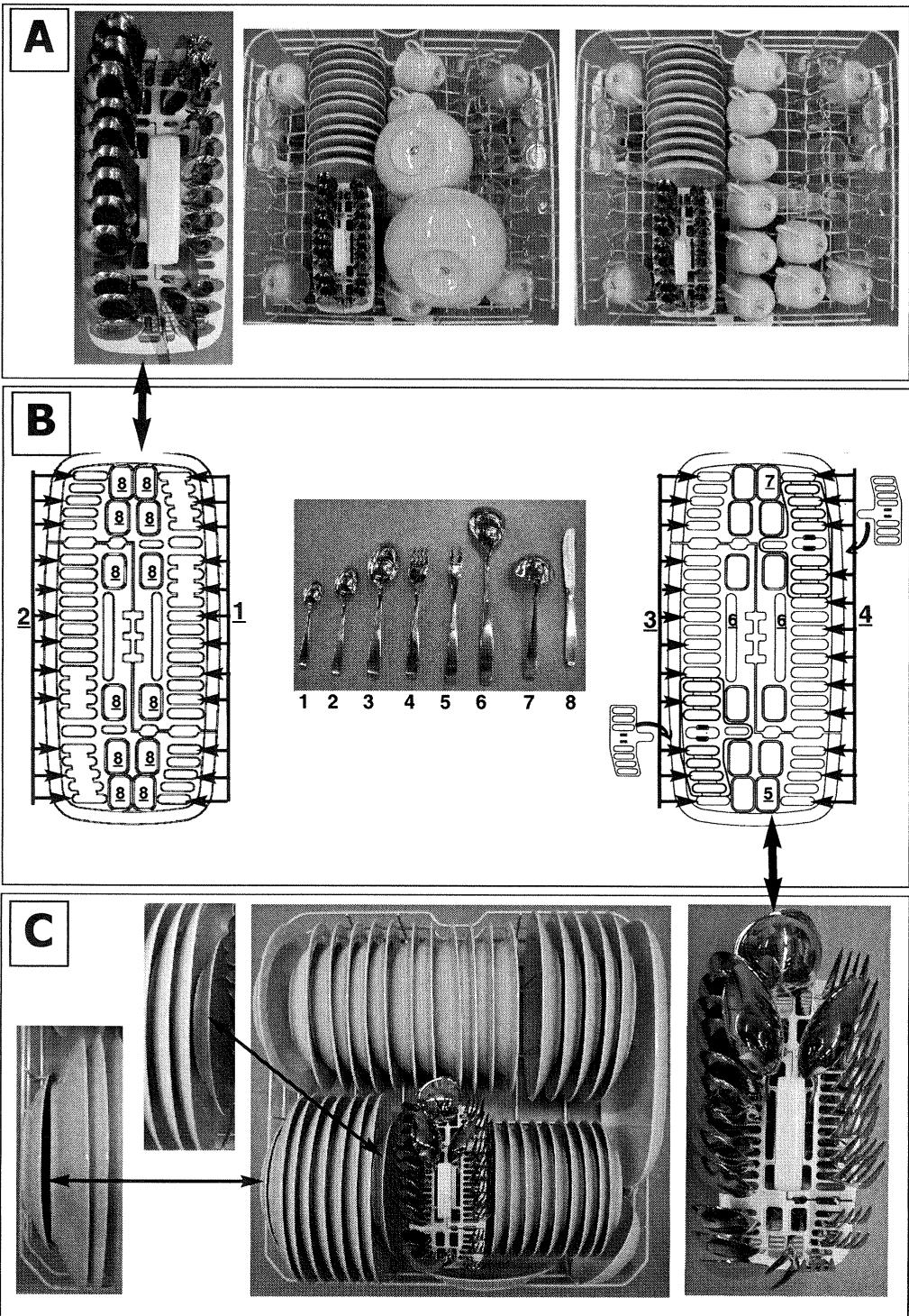

9 - Indications pour laboratoire d'essais . 25-26
10 - Service Avec-vente - Relations consommateurs 28
Voues venez d'acquerir un lave-vaisselle SAUTER et nous vous en remercions.
Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils pour vous permettre d'exercer pleinement vos talents culinaires et vous régaler chaque jour en toute sénérité.
Une efficacité de lavage et de séchage optimale, une esthétique moderne aux lignes pures, un accès electronique par touches et une qualité de silence inégalée, font du lave-vaisselle SAUTER un apparil innovant et très performant qui s'intègre harmonieusement dans votre cuisine.
Vous trouvez également dans la gamme des produits SAUTER, un vaste choix de jours, cuisinières, tables de cuisson, hottes aspirantes et réfrigérateurs intégrables, que vous pourrez coordonnner à votre nouveau lave-vaisse LAUTER.
Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).
Spécialiste de l'univers de la cuisine, SAUTER contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectieux de l'environnement, esthétiques et fiables.
La Marque SAUTER
Pour que votre apparéil vous apporte pleine et entière satisfaction, lisez attentivement les livrets d'installation et d'utilisation de votre lave-vaisse. Ils vous permettront de découvert tous les avantages de cet apparéil et d'en tirer le meilleur parti.

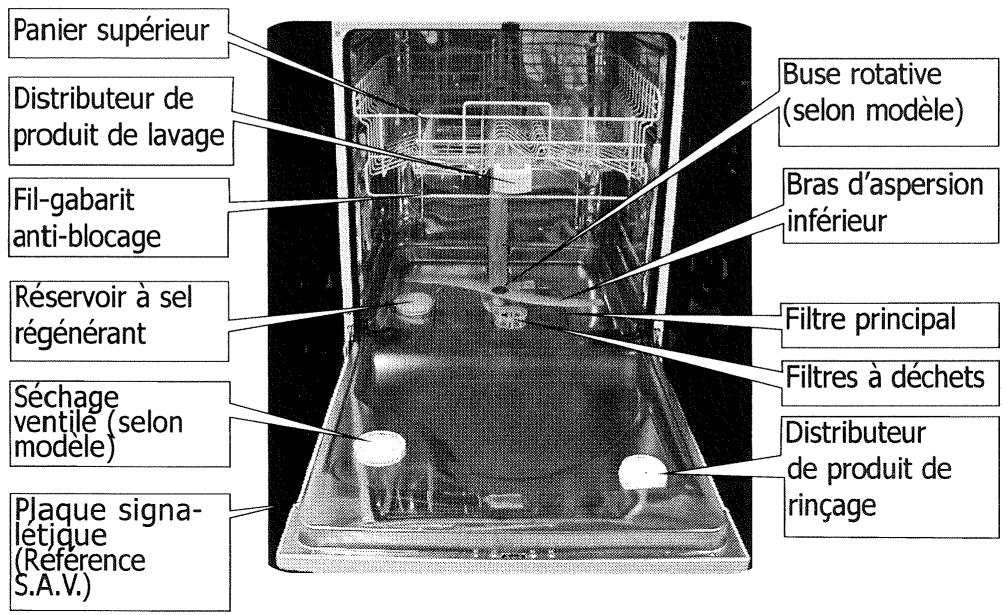

La photo ci-dessus, panier inférieur retire, vous permet de visualiser les principaux éléments décrits dans cette notice d'utilisation.
Votre lave-vaisselle SAUTER est équipé de securités :
- La SéCURITE ANTI-DEBORDEMENT. Ce système active automatiquement la pompé de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.
- La SECURITE ANTI-FUITE. Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.
A faire avant la première utilisation
ETAPE 1: Réglage de l'adoucisseur
Pour un résultat de lavage et sechage impeccable et sans traces.
Le réglage de l'adoucisseur doit être effectué correctement pour obtenir un résultat de lavage et séchage sans traces.
Votre lave-vaisselle est muni d'un dispositif d'adoucissement de l'eau qui fonctionne grâce à l'utilisation de sel régénérant.
Youdevezleréglerenfonctionde la durete de I'eau devoirelieudhabitation.
① - Mesure de la durée de l'eau
Pour cela : Renseignez-vous auprès de votre service local de distribution des eaux pour connaître le degré de durété d'eau.
OU mesurez la durée de l'eau au robinet en utilisant la bandelette "Aqua-test" fournie avec votre lave-vaiselle et reportez vous au tableau ci-dessous pour connaître le réglage à selectionner selon la durée d'eau.
② - Réglage sur le tableau de commande
| Bandelette | Dureté eau | Besoin de sel | Réglage adoucisseur |
| 0 - 10°F | NON | voyant "lavage" allumé fixe | |
| 10 - 18°F | OUI | voyant "rinçage" allumé fixe | |
| 18 - 25°F | OUI | voyant "rinçage" allumé fixe | |
| 25 - 40°F | OUI | voyant "sécage" allumé fixe | |
| 40 - 55°F | OUI | voyant "lavage" allumé clignotant | |
| 55 - 70°F | OUI | voyant "rinçage" allumé clignotant | |
| > 70°F | OUI | voyant "sécage" allumé clignotant |
Maintenir la touche "Trempage" enforcée appuyez sur la touche "Départ": Levoyant de défilament de programme allumé (fixe ou clignotant) indique le réglage adoucisseur a effectuer suivant la correspondance du tableau ci-dessus. Pour changer de réglage, appuyez sur la touche "Trempage".
A la première mise sous tension le réglage est 10^ à 25^ (voyant "rincege" allumé fixe).
Il est impératif de replir le réservoir à Sel avec de l'eau lors de la mise en service, même si le réglage désisi pour l'adoucisseur ne nécessite pas de Sel régénérant En cas de déménagement ajuster de nouveau le réglage de l'adoucisseur.

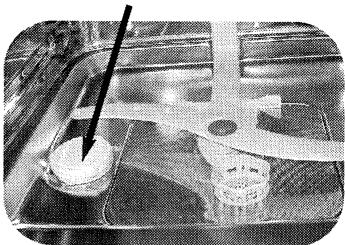

③ Remplissage du réservoir à Sel régénérant
Cette opération de replissage doit s'effectuer juste avant de lancer le tout premier lavage.
Le replissage en Sel est indispensable pour bien laver sans traces en regénérant les résines qui adoucissent l'eau en la débarras
sant de son calcaire, sauf si l'eau du reseau est suffisamment douce (voir "réglage de l'adoucisseur").
Réserveir à sel
Ne jamais verser de détergent dans ce réservoir, vous détruiriez l'adoucis-seur.

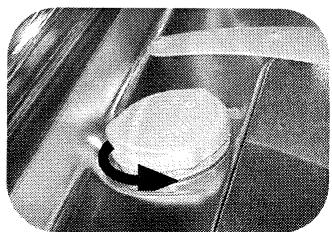

- Dévissez et enlevez le bouchon du réservoir à sel.
- Remplissez le réservoir avec du sel régénérant spécifique conçu pour lave-vaiselle. (entonnoir disponible en SAV ref. 31X3964)
- La première fois, complétez avec de l'eau jusqu'au bord du réservoir.
- Revissez bien à fond le bouchon du réservoir à Sel.
Ne pas utiliser de sel de cuisine.
En cas de débordement du sel regénérant lors du replissage, il est recommendé d'enlever les cristaux de Sel pour éviter l'oxydation de la cuve.
Repérage du niveau de sel régérangerant
Levoyant indicateur SEL :
Il s'éCLAire lorsqu'il faut ajouter du sel. ÀpRES un replissage de sel régénérant, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un
cycle (ou si le remplissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.
Dans le cas d'une eau particulierement douce et ne nécessitant pas l'utilisation de Sel régénérant, le voyant SEL reste éclairé.
ETAPE 2 : Le produit de rinceage
Pour une vaisse brillante et bien sèche.
① Remplissage
A la mise en service, replissez jusqu'à affleurer le haut du levier de réglage.
Versez au minimum la totalité de l'échantillon de produit de rinçage fRefermez bien à fond
Contenance : 120 ml (1 verre environ)

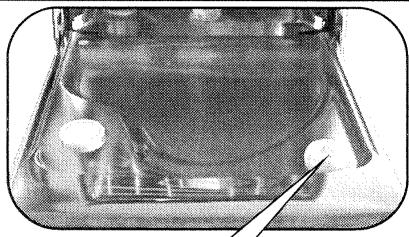

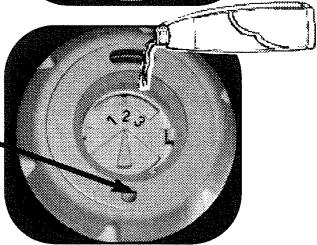

Indicateur visuel :
Opaque : Reste du produit
Brillant : Réservoir vide
En cas de débordement du produit lors du replissage, époncez l'excessiter la formation de mousse.
② Réglage (si besoin)
Le réglage d'origine est au centre (position moyenne : repère 2).
Après quelques cycles, en cas de traces ou de mauvais séchage, vous pouvez ajuster le réglage au moyen du levier de réglage :
- repère 1 pour diminuier le dosage,
- repère 3 pour l'augmenter.
Levier de réglage
Levoyant indicateur produit de rinceage :
Il s'éCLAIRE lorsqu'il faut ajouter du produit de rincege.
Produit de rinceage
ETAPE3:
Les produits de lavage pour une vaisse propre.
Pour faciliter le chargement de la lessive, le distributeur à produits de lavage est situé en face avant du panier supérieur.
La boîte à lessive est compatible avec toute pastille recommangée pour lave-vaisse.
Pastille
Disposez la pastille dans le compartmentement extérieur.
Poudre ou liquide
tirez le distributeur pour approvisionner en lessive poudre ou liquide.
Remplissez jusqu'au repère min. pour une vaissele peu sale
repère max. pour une vaisselle sale
Fermez le distributeur.
nota : nous vous recommendons, pour les programmes avec prélavage, d'ajouter 5g. de dessive dans la cuve de votre lave-vaisselle.
Conservez tous ces produits hors de portée des enfants et à l'abri de l'humidité.
Utilisez des produits de lavage spécifique conçus pour lave-vaisse.
TRES IMPORTANT : Si vous utilisez des produits de lavage combinés, veuillez dire attentivement les commandations portées sur l'emballage.
- certains détergents avec produit de rinçage intégré ne produit pas un effet optimal sur tous les programmes.
- des produits supprimant l'utilisation de Sel regénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durété de l'eau.
- En cas de doute, particulièrement en cas de : -VAISSelle très mouillée à la fin du programme, -traces de calcaire sur la VAisselle, adressez-vous au fabricant du produit de lavage.

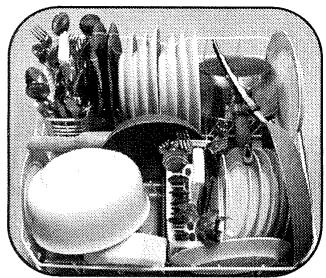

Votre panier inférieur
Disposez votre vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.
Placez les plats, les poêles de grand diamètre sur les côtés.
Evitez d'intercaler, d'accoler et de superposer les assiettes plates et creuses.

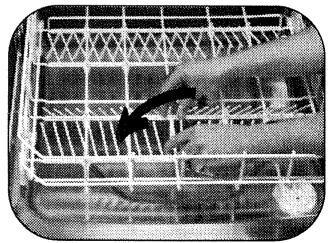

Les picots rabattables facilitent le rangement de vos grands recipients. (selon modele)
Aucun objet ne doit gérer la rotation des bras de lavage (queue de casserole, couverts).
Déchéancement de la vaisse
Videz d'abordYOUR panier inférieur pour eviter de faire tomber d'eventuelles gouttes d'eau du panier supérieur sur le panier inférieur.
Vaissselle non appropriée pour le lavage en machine
-
Les planches à découvert en bois,
-
Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
- Les objets en étain et en cuivre,
- La vaisse et les couverts collés,
- Les couverts avec manches en bois, en corne ou en nacre,
- Porcelaine antique ou peinte à la main.
Lors d'achat de vaissette, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

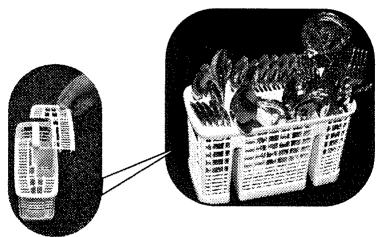

Les couverts
Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné.
Pour un lavage et un séchage optimum, utiliser ces grilles de séparation en totalité ou partiellement.
- Orientez-les le manche vers le bas.
- Evitez de laver dans votre lave-vaisselle les couverts dotés d'un manche en corne.
- Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

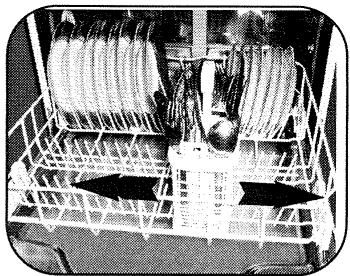

Vos paniers à couverts coulissants
Ils peuvent être disposés à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pieces de visselle.
Vous pouvez dispose un panier à couverts dans le panier supérieur
Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est régable).
Note importante : Pour des raisons de sécurité nous recommendons de dispose les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident). Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

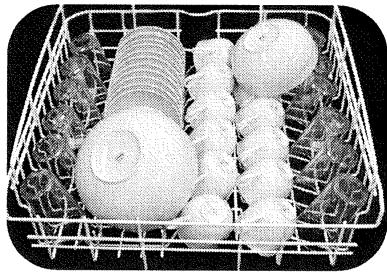

Votre panier supérieur
Ce panier est destiné plus particulièrement à receivevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...
Rangez votre vaiselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bolts etc...).
verres
saladier
assiettes
dessert
bols tasses
petits ou
grands
verres
Orientez le creux des verres, des tasses, des bols vers le bas.
selon modèle : Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectue panier charge.

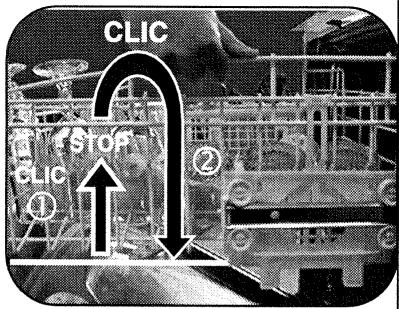

① Réglage en POSITION HAUTE :
Soulevez lentement votre panier jusqu'à entendre le premier clic de chaque coté.
② Réglage en POSITION BASSE :
Soulevez your panier à fond des deux cotés (clic) et raccompagne le ensuite vers le bas.
Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l'horizontal.

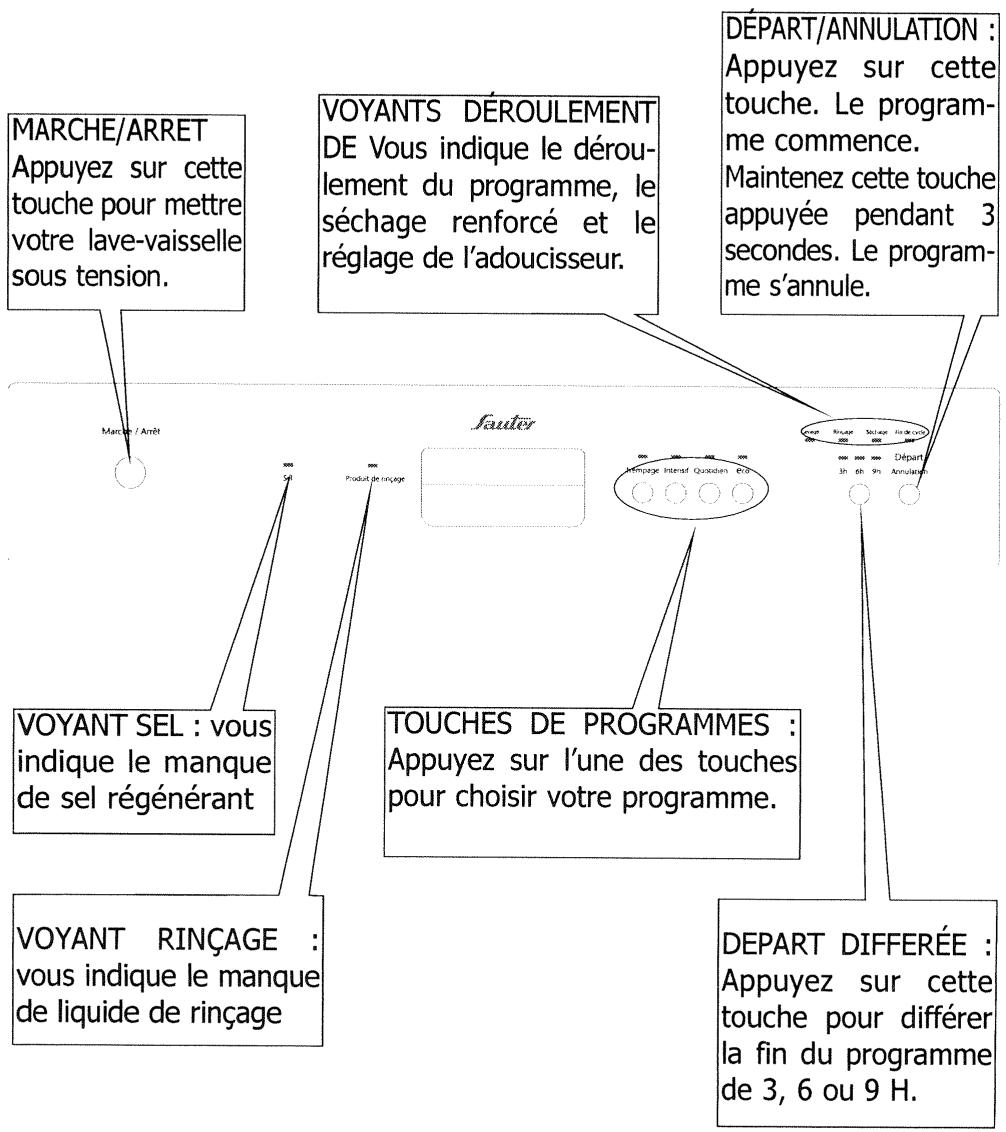

Appuyez sur la touche "Marche / Arret" pourmettre l'appareil sous tension.
Consultez le tableau des programmes, page suivante, pour déterminer celui dont vous avez besoin selon le type de vaisse, la quantité et l'etat des résidus alimentaires.
Appuyez sur la touche de votrechoix.

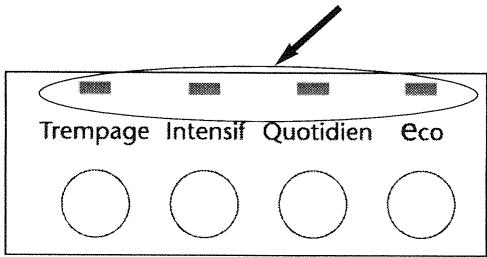

Levoyant allumé parmi "Trempage", "Intensif", "Quotidien" ou "Eco", indique le programme sélectionné.
Pour changer cette selection appuyez sur une autre touche de programme.
Vérifiez que
votre cordon électrique est
branché et votre robinet d'eau ouvert.
voyants de programme
Les programmes de lavage
| Type de vaisselle : - porcelain, casseroles, couverts, verres, etc... | Mixte | Résistante | Mixte | Délicate |
| Quantité, type, état des résidus alimentaires. | Ce cycle très court permet de réhumidi- fier votre vais- selle en atten- te du lavage si celui-ci n'a lieu que le lend- main ou le surlendomain. | Grande quantité de résidus des- sechés et adhérents, salissures cuites, grâce- se, friture, gratin, sauce etc.. | Quantité normale de résidus des- sechés et adhérents : vaisselle de tous les jours. | Faible quant- ité de rési- dus peu adhérents : verres ou porcelaine fragile sup- portant mal les tempéra- tures élevées. |
| Programmes | Trempage | Intensif | Quotidien | Eco |
| Déroulement du programme. | prélavage froid | |||
| lavage 65°C | lavage 55°C | lavage 45°C | ||
| rincage | rincage | rincage | ||
| rincage chaud | rincage chaud | rincage chaud | ||
| Lessive reCOMMANDée | Séchage | Séchage | Séchage | |
| poudre ou liquide ou pastille | poudre ou liqui- de ou pastille | poudre ou liquide ou pastille |
Départ et déroulement du programme

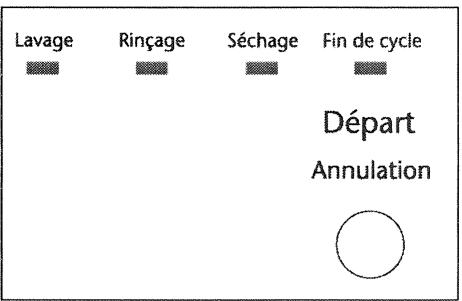

Départ immédiat, déroulement programme
Après avoir mis votre apparéil sous tension etCHOsième programme, appuyez sur la touche "Départ".
Les voyants de déroulement de programme s'allument à tour de role en fonction de l'avancement du programme.

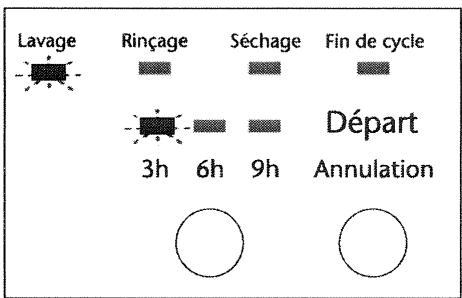

Départ différé du programme
Après avoir sélectionné votre programme appuyez sur la touche de départ différé une, deux ou trois selon votre choix de difféérer le programme de 3h, 6h ou 9h.
Levoyant correspondant s'allume.
Validez en appuyant sur "Départ" le voyant "lavage s'allume".
Levoyant 3h-6h ou 9h resté allumé jusqu'à ce que le programme commence.
Lorsque il n'y a aucun voyant allumé ceci correspond à la possibilité de départ immédiat.
Fin d'un programme
le programme est terminé lorsque le voyant «fin de cycle» est allumé.
Vous pouvez alorsPTRirervoitrerevais-selle.
Le programme reste mémorisé à la fin du cycle ou après une annulation d'un cycle en cours.
Annulation d'un programme
Appuyez sur la touche "Départ
Le programme s'arrête, le voyant de défilament s'eteint et levoyant "fin de cycle" s'allume.
Lavage
Rinçage
Sechage
Fin de cycle
Départ
Annulation
Option séchage renforcé :
Vous pouvez activer cette option : Maintenez la touche "Quotidien" enforcée et appuyez sur "Départ", les voyants "lavage" "rincage" et "fin de sycle" s'eteignent, le voyant "sechage" clignote.
You've aca la possibilité de
désactiver cette fonction (économies d'énergie). Refaites la même opération, tous les voyants de déroulement de programme s'eteignent.
Lavage
Rincage
Sechage
Fin de cycle
Quotidien
Départ
Annulation
Nettoyage des filtres à déchets

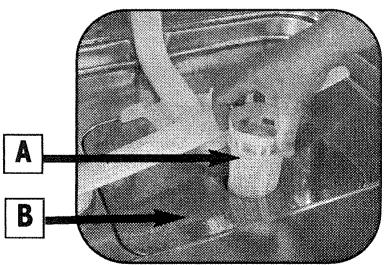

Le système de filtration est composé de plusieurs éléments :
A - Le filtré à déchets en deux parties.
B - Le grand filtré principal.
C - Le micro-filtre.
Les filtres sont situés au centre de la cuve et doit être nettoyés régulierement pour garantir un résultat de lavage optimal.
① Avant le démontage des filtres, retirez les déchets posés sur le filtré principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion.
② Dévissez d'un quart de tour le filtré à déchets puis le retirer.
③ Retirez le filtré principal.
4 Retirez le micro filtré.
A - filtrés à déchets en 2 parties

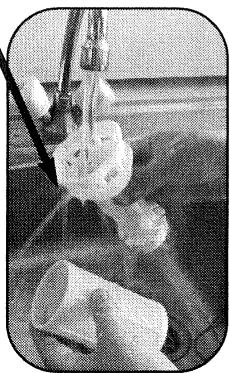

⑤ Nettoyez soigneusement tous les filtres sous l'eau courante.
Remontage :
Procedez dans l'ordre inverse.
Important N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour.
Procedez régulierement au nettoyage si nécessaire :
- Du pourtour de la porte, du joint de porte, avec une éponge humide pour éliminer tout dépôt évientuel.
Tous les ans
Pour garantir durablement le bon fonctionnement de votre lave-vais-selle, pensez à le nettoyer une ou deux fois par an en effectuant un programme intensif à vide avec un produit de nettoyage spécial lave-vais-selle vendu dans le commerce.
Arrêt prolongé
Nettoyez complètement votre lavevaisselle, puis débranche l'alimentation électrique et fermez le robinet d'arrivée d'eau.
Maintenez votre lave-vaisselle hors gel.
Pour la carroserie et le tableau de commande, utilisez uniquement de l'eau et du savon.
Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant.
Utilisez un chiffon ou une éponge.
En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez auparavant un programme de trem-page.
Recyclage de votre emballage
Attention : Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrene etc.) car ils peuvent etre dangereux pour les enfants : Risque d'étouffement.
La récapération et le retraitement de l'emballage permettent d'économiser les matières et de réduire le volume des déchets.
Remettez votre emballage au centre de recyclage le plus proche. Renseignez-vous auprès de la mairie de votre ville.
Recyclage de votre ancien lave-vaisselle
Si vous souhaitez vous débarrasser de votre ancien apparéil, rendez-le totally inutilisable. Détruireze le système de fermeture de porte afin que celle-ci ne ferme plus (des enfants peuvent s'enfermer en jouant à l'intérieur de l' apparéil - risque d'étouffement).
Coupez le cable d'alimentation électricque après avoir enlevé la fiche de la prise de courant.
Apportez votre lave-vaiselle hors service au centre de recyclage le plus proche. Renseignez-vous auprès de la mairie de votre ville.
Lavage économique et écologique
Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
Choisissez toujours un programme de lavage adapté au type de vaiselle et en fonction de son degré des salissures.
Evitez les surdosages de détergents,
de sel regénérant et de liquide de rincege. Observe les commandations inscrites dans cette notice (pages 6 - 7 - 8) ainsi que les indications mentionnées sur les emballages de produits.
Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 6).
Un conseil, une anomalie, que faire ?
Vous ave un doute sur le fonctionnement de votre apparéil? Avant de faire appel à un professionnel, vérifie les points suivants (en fonction du symptôme observé).
| A la mise en service | Causes possibles | Que faut-il faire ? |
| Petite fuite à la porte | - apparéil bancal, pas de niveau. - porte mal centrée par rapport à la cuve. - lèvre du joint applatie pendant stockage. | - ajuster les pieds régables. - régler les pieds AR - décoller la lèvre du joint sur tout le pourtour. |
| Pette fuite autour ou sous l'appareil (déplacer l'appareil pour mistrés localiser la fuite) | - fuite au robinet. - fuite provenant de l'apareil. | - vérifier présence joint et desserrer écrou. - fermer l'avrière d'eau et appeler un technicien. |
| La porte "accroche" à la fermetre | - apparéil bancal ou porte mal centrée par rapport à la cuve. | - recentrer en réglant les pieds AR. |
| La porte retombe lourde-ment à l'ouverture (modèles intégrables) | - ressorts de portepas assez tendus pour compenser le poids du panneau. | - sortir de 10 cm l'appareil de sa niche, et serrer les 2 vis tendeurs. |
| La porte ouverte ne restepas à l'horizontal ou remonte trop rapidement(appareil intégrable) | - ressorts de portetrop tendus. - absence de panneau bois. | - sortir de 10 cm l'appareil de sa niche, et desserrer les 2 vis tendeurs. - équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les ressorts. |
| Le panier supérieur ne tient pas en position haute | - mauvaise manipulation (le panier est tiré trop vite vers le haut). | - manœuvrer plus progrès-sivement (jusqu'au CLIC) => voir notice, un côté puis l'autre. |
| lié à programmation, affichage | Causes possibles | Que faut-il faire ? |
| Le cycle dure trop long-temps. | - les programmes éco-nomes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage. | - utiliser ces programmes de préférence de nuit, quand la durée et le délai de fin ne sont pas importants. |
Un conseil, une anomalie, que faire ?
| lié à programmation, affichage | Causes possibles | Que faut-il faire ? |
| Les voyageants s'allument tous les uns après les autres | - programmation erronée. | - annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation. |
| Le voyageant Sel ne s'éteint pas | - absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur. | - faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyageant reste allumé en permanence. |
| Mauvais fonctionnement | Causes possibles | Que faut-il faire ? |
| L'appareil fait disjoncter | - ampérage insuffisant pour alimenter tous les apparciels en service simultanément. - défaut interne à l'appareil. | - vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien. |
| L'appareil ne démarre pas | - absence de tension socheur sur la prise. - robinet fermé. - tuyau d'alimentation plié. - erreur selection et blocage programme. - appui trop long (>2") sur bouton début. - appariel en sécurité (anti-fuite) | - vérifier prise et fusible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien. |
| L'appareil ne vidange pas | - opercule sur siphon d'évier non retire. - tuyau vidange coudé. - filtre vidange totale-ment obstrué. - pompé bloquée. | - retarder l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un prog. trem-page. Si défaut persististe, appeler un technicien. |
Un conseil, une anomalie, que faire?
| Mauvais fonctionnement | Causes possibles | Que faut-il faire ? |
| Beaucoup de déchets sur le grand filtre en fin de cycle | - les filtres et le puits de vidange sont bouchés par excès de salissures. | - démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiéttes avant de lesmettre dans le lave-vaiselle. |
| Apparition de vapeur 20 min. environ avant la fin du cycle (modèle avec séchage ventilé) | - la vapeur du séchage s'est trouvé en contact avec un flux d'air froid. | - phénomène normal mais peu fréquent (lié à T° de la pièce, courant d'air...) seulement en début de séchage. |
| Mauvais résultats de lavage | Causes possibles | Que faut-il faire ? |
| Traces alimentaires, redépositions, "grains de sable" dans les verres | - vaisse mal disposée (masquée par autre piece plus grande ou située au-dessous, pieces accollées, emboîtées). - moulinet supérieur bloqué par couvert, plat.. - filtre mal verrouillé se soulève pendant le lavaige. - tamis microfiltre encrasse. | - bien ranger la vaisse, utiliser les zones et accessoires les mêux adaptations à chaque type de pieces (voir notice). - vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin. - vérifier placage et verrouillage du filtre (le tourner "à fond" vers la droite). - démonter et nettoyer tous les filtres (à l'eau tiède), y compris le tamis. |
| Traces graisseuses | - dose lessive trop faible, lessive peu performan-te, produit éventé. - programme mal adapté (trop BASSE T°, durée trop courte). | - augmenter la dose, essayer une autre lessive. - désir programmerme Température supérieure. |
Un conseil, une anomalie, que faire ?
| Mauvais résultats de lavage | Causes possibles | Que faut-il faire? |
| Traces blanches (identifier nature des traces) | - pellicule calcaire (s'enlève au vinaigre). | - vérifier présence de sel dans réservoir (voyant étéint = OK).- vérifier dureté de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin. - eau trop dure pour une utilisation lessive "3 en 1" sans rajout de sel. |
| - traces de sel (gôtt salé sur vaisselle). | - vérifier la bonne ferme-ture du bouchon de pot à sel. | |
| - opalisation du verre par eau trop douce (ne s'eface pas). | - vérifier dureté de l'eau au robinet et régler cor-rectement l'adoucisseur. Certaines dessines en pastilles sont plus agressives sur verres et décorcs (changer de produit, utiliser si besoin un produit protecteur). | |
| Traces colorées (thé, vin, café, sang) | - pièces de vaisselle mal disposées.- dose lessive insuffisante ou lessive pas assez performante.- programme trop BASSE température. | - orienter les creux vers les jets.- augmenter la dose, essayer une autre lessive.- désir un programme mieux adapté avec une température plus élevé. |
| Traces de coulures ou gouttes séchéées sur verres | - manque produit de rincga-ge ou dose insuffisante.- produit de rincage péri-mé ou inefficace. | - vérifier voyant et rem-plir complètement le réservoir, régler le doseur si nécessaire à position supérieure.- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide). |
Un conseil, une anomalie, que faire ?
| Mauvais fonctionnement | Causes possibles | Que faut-il faire ? |
| Traces de rouille sur inox | - qualité inox (couteaux en particulier) non adaptations au lavage en machine. | - utiliser couverts "spéciallave-vaisseille".- vérifieronnefermeturdou bouchon pot à sel. |
| Mauvais résultats de séchage | Causes possibles | Que faut-il faire ? |
| Nombreuses gouttes sur les verres | - manque produit de rinceçage ou dose insuffisan-te.- la dose n'est pas distribuée.- positionnement de vais-selle. | - vérifiervoyant et remplir complètementleréservoir.- si le réservoir n'est pas vide après environ 60lavages, appeler untechnicien.- pour atténuer le phémonème, désposer la vais-selle de façon à limiter le plus possible les réten-tions d'eau, laisser sipossible la porte entrou-verte quelques minutes. |
| Gouttes sur vaissele en plastique, revêtement tétal... | - ces articles isolants ont une faible masse calori-fique. | - les/disposer au mieuxen privilégiant si pos-sible le panier supérieur. |
| Moins bon séchage en programme rapide | - sur les programmes rapi-de, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum. | - sélectionner un pro-gramme rapide à bon escient. |
| Condensation sur parois de la contre-porte ou de la cuve | - de la condensation peut se conduire sur les parois, notamment après refroidissement(l'isolation phonique renforce le phénomène). |
Rangement de la vaiselle figures A - B - C voir page suivante.
selon la norme EN 50242 : Programme "Eco"
selon la methode mixte (IEC 436/DIN 44990) : "Quotidien"
Capacité de lavage
12 couverts normalisés
Dosage du produit de lavage : lessive B : selon la méthode mixte (IEC 436/DIN 44990) : 5g + 25g selon la norme EN 50242 : 30g.
Réglage du distributeur du produit de rençage : 3
Réglage panier supérieur position haute
Chargement effectué selon les indications pages suivante, sans clayettes laterales.
Il est impératif d'effectuer un réglage de l'adou-cisseur immédiatement supérieur à celui préconisé, en fonction de votre durée d'eau, pour tener compte de l'absence de phosphate dans le dédTergent normalisé.
Pour obtenir des informations détaillées par rapport aux tests comparatifs selon EN 50242 portant sur le degré de salissure, le type de vaissele et de couvert etc., contactez le fabricant de l'appareil avant le débuts des tests.
Indications pour laboratoire d'essais

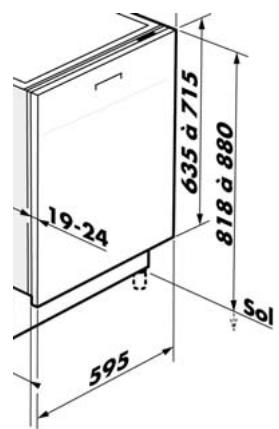

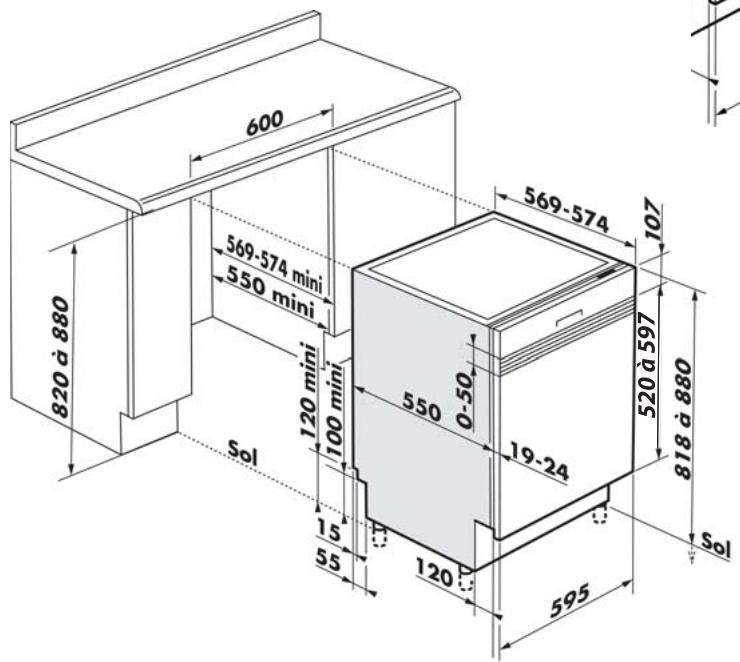

Installation et conseils pour votre lave-vaisselle
Pages
Installation de votre lave-vaissselle 3-7
Mise à niveau réglage des pieds. 3
Protection anti-buée 3
Habillage de la porte. 4
Equilibrage de la porte 4
Fixation du lave vaisselle à la niche d'encastrement..4
Raccordement d'eau 5
Evacuation des eaux usées. 6
Raccordement électrique. 6
Bande mousse et joint d'insonorisation 7
Montage des équres plastiques. 7
Consignes de sécurité 7
Encastrement sous une table de cuisson......7
Retirez les 2 cales de protection, de couleur rouge, de l'avant de votre apparéil sinon elles provoqueraient des fuites.

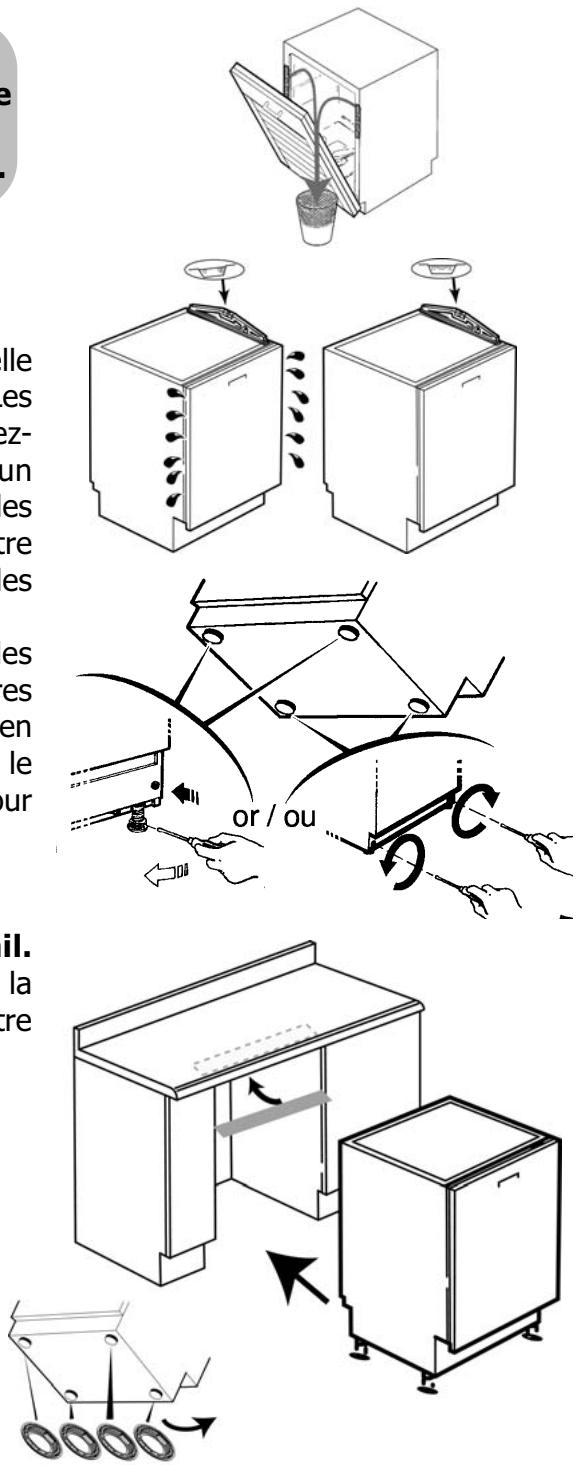

Mise à niveau par réglage des pieds
Veillez à ce que votre lave-vaisselle soit bien d'aplomb et bien stable. Les quatre pieds sont régibles, ajustezles si nécessaire à l'aide d'un tournevis. Un mauvais réglage des pieds décembre la porte, rend votre lave-vaisselle bancal et provoque des fuites.
Pour les lave-vaisselle encastrables équipés du réglage de pieds arrirées par deux boutons moletés situés en bas à l'avant de l'appareil, finir le réglage au tournevis sans forcer pour ne pas abîmer le plan de travail
Protection du plan de travail.
Collez sous votre plan de travail la protection vapeur livrée avec votre lave vaisselle .
Coupelles d'encastrement.
(selon modele disponible par le SAV ou les revendeurs).
Pour facilitier le glissement de votre lave-vaiselle, (sols rugieux, moquette...) clippez les coupelles sur les quatre pieds.
Ce Iave-vaisselle
doit fonctionner équipé d'un panneau de bois.
Habillage de la porte.
Pour proceder à l'équipement de la porte frontale avec une porte de meuble, utilisez le gabarit de montage et les accessoires livrés avec l'appareil.

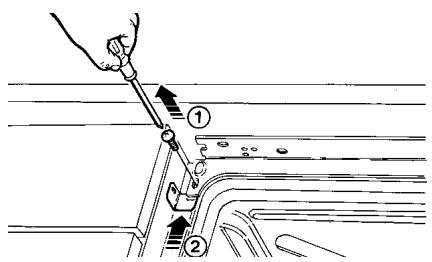

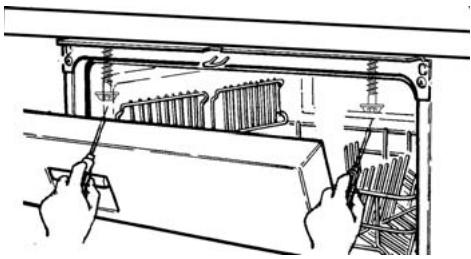

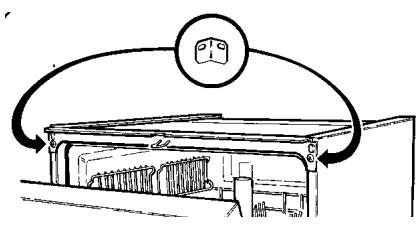

Equilibrage de la porte (droite et gauche)
Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d'habillage. Reglez de maniere identique à droite et à gauche.

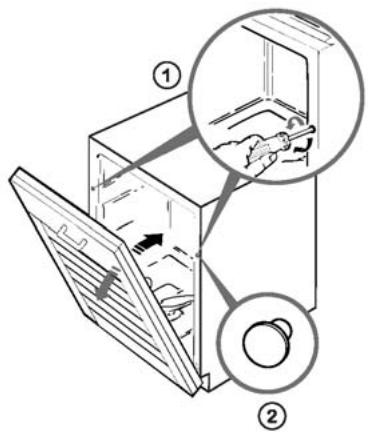

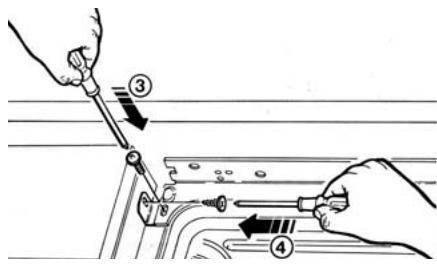

Fixez votre lave-vaisselle au plan de travail de la cuisine par 2 vis, sous l'équerre avant.
Si vous plan de travail est en marbre ou materiaiu similaire, vous pouvez fixer votre lave vaiselle lateralement par deux équerres. (disponible par le SAV ou votre revendeur)
Installation de votre lave-vaissselle
Raccordement à l'eau
Important :
!Vérifiez la teneur en calcaire de l'eau : toutes les informations nécessaires vous sont données dans le chapitre "réglage de l'adoucisseur" de votre carnet d'utilisation.
Robinet :à nez fileté, diamètre 20/27 (3/4" BSP).
Débit: 10 l/min minimum.
Pression : 1 bar à 10 bar (0,1 - 1 MPa)
Dans le cas d'une pression élevée veuillez prévoir un régulateur de pression. Notre Service des Eaux vous donna rles renseignements nécessaires.
Longueur tuyau d'alimentation : Appareil standard 1,50 m.
symbole "tension dangereuse" (selon modele) tuyau équipé d'un dispositif électrique.

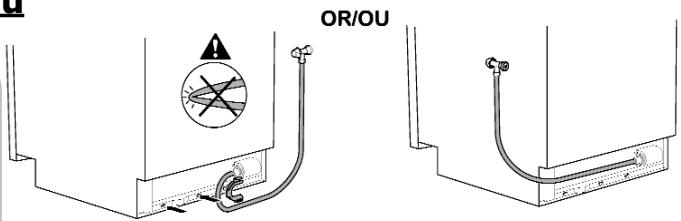

Branchement eau chaude :
Vérifiez que votre tuyau d'origine permet le raccordement d'eau chaude (marquage rouge sur le tuyau).
Si vous utilisez un robinet auto-perceur, vérifie que le débit d'eau est suffisant.
Vérifiez la presence du joint d'étanchéité et le bon serrage de raccord.
Lorsque le robinet estitué à gauche de l'appareil,utilisez la crosse "anti-pliage" fournie avec l'appareil pour éviter tout risque de plier le tuyau d'alimentation* lors de I'encastrement du lave-vaiselle. (* pour les tuyaux sécurité gros diamètre - selon modele)
Vous pouvez si nécessaire modifier l'orientation du tuyau. Pour cela devissez le raccord situé à l'arrière de votre lave vaisselle en bas à gauche puis faites pivoter le raccord selon besoin. Revissez le raccord à fond et vérifiez l'absence de fuite.
Pour les lave-vaiselle
equipés de tuyau de
sécurité : il est
necessaire de
démonter le capot de
protection (voir
dessin ci-contre) pour
pouvoir modifier
l'orientation du tuyau.
Pour cela dévissez les
deux vis (embout
T20) retirez le capot
de protection,
orientez votre raccord comme désiré, remontez le capot de protection.
Lors d'une nouvelle installation, l'appareil doit etre connecte au reseau de distribution d'eau avec un tuyau neuf, le tuyau usage ne doit pas etre réutilise.
Installation de votre lave-vaissselle
Evacuation des eaux usées
Longueur du tuyau de vidange : standard 1,50 m. Vous pouvez si nécessaire augmenter la longueur de votre tuyau de vidange (4m maxi). Dans ce cas, vérifier que la vidange est correcte.
Raccordez le tuyau de vidange : - Sur un siphon ventilé.
- Sur un siphon d'évier.
Retirez l'obturateur du siphon.
Emanchez l'embout caoutchouc à fond. Si nécessaire rajouter un collier.
- Directement sur votre évier.
Veiliez à bien maintainir le tuyau devidange au moyen d'un lien afin d'éviter toute inondation.
Pour les apparèels installés en colonne l'évacuation de vidange ne doit pas dépasser le dessus de l'appareil.
Attention, tirez
progressivement sur le tuyau
lors de la mise en place pour pour ne pas le plier.
Raccordement électrique
Tension secteur : 230 V - 50 HzFusible : 10A ou 16 A
Prise de courant avec mise à la terre obligatoire.
En cas de doute sur l'etat de votre installation, n'hésitez pas à la faire contrôle par un technicien spécialisé.
L'installation doit être telle que la prise de courant doit rester accessible.
Ne pas utiliser de rallonge électrique, de prise multiple ou deprogrammateur électrique différé. L'installation doit être conforme aux normes du pays.
Votre lave-vaiselle est conforme aux directives européennes 73/23/CEE (directive basse tension), 89/336/CEE (compatibilité électromagnétique) modifiées par la directive 93/68/CEE.
Replacement du
cordon d'alimentation
Pour votre sécurité, cette opération doit impérativement être effectuee par le service après vente du fabricant ou une personne habilitée de qualification similaire afin d'eviter tous dangers.
Installation de votre lave-vaiselle

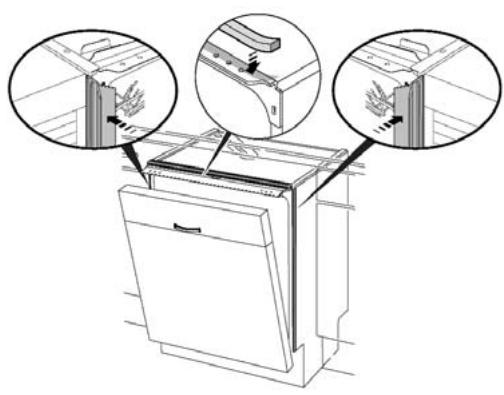

Bande mousse et joint d'insonorisation. Pour une meilleure insonorisation de l'appareil encastré, installez les joints d'insonorisation et la bande mousse livrés avec votre lave-vaisse. (selon modele)

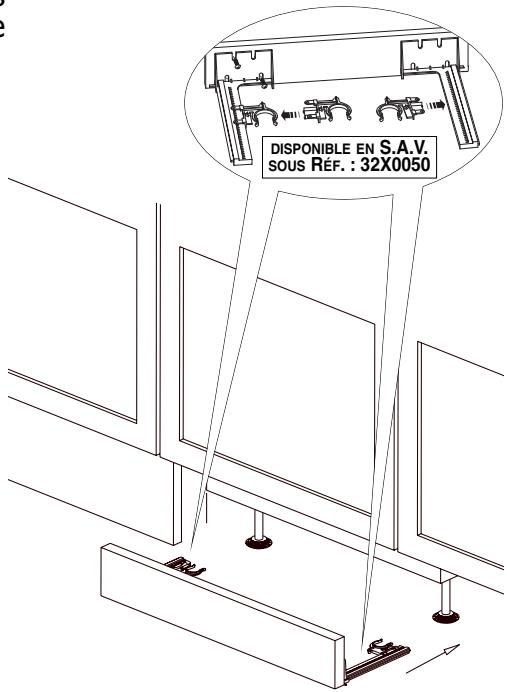

Montage de la plinthe régiable (selon modèle)
Consignes de sécurité
Pour votre sécurité ne laissez pas la porte de votre lave-vaisselle entiement ouverte après utilisation.
Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et fermez le robinet vée d'eau. Prenez contact avec notre service après-vente.
Au cas où l'installation de votre lave-vaisselle se fait sur un sol moquetté, veillez à régler les pieds afin de laisser un espace d'aération sous l'appareil.
Encastrement sous une table de cuisson
Si vous plan de travail est équipé d'une table de cuisson située au-dessus de votre lave-vaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisselle. Vous pouvez vous procurar cet ensemble d'iso1ation auprès de leur revendeur. Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.
Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualifié dépositaire de la marque.
Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série).
Ces renseignements figurent sur votre certificat de garantie et sur la plaque signalétique située sur le chant de la contre-porte.
PIECES D'ORIGINE : lors d'une intervention d'entretien, demandées
l'utilisation exclusive
de PIECES DETACHEES CERTIFIÉES D'ORIGINE.
Relations consommateurs
SAUTER c'est aussi le minitel ...
Fauter
… pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points de vente, les spécialistes après-vente.
... pour communiquer :
nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.
Vous pouvez aussi nous écrite : SERVICE CONSOMMATEURS SAUTER
B.P. 9526
95069 CERGY-PONTOISE Cedex
