BDS1065 - Lecteur blu-ray YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur Blu-ray Disc avec fonction de lecture multimédia
Caractéristiques techniques principales	Compatible avec les formats Blu-ray, DVD, CD, et fichiers multimédias via USB
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	Dimensions : 360 mm (L) x 45 mm (H) x 210 mm (P)
Poids	Environ 1,5 kg
Compatibilités	Compatible avec les systèmes audio et vidéo HDMI, USB, et réseau
Type de batterie	Non applicable (appareil secteur)
Tension	100-240V
Puissance	Consommation électrique : 20W (en fonctionnement), 0,5W (en veille)
Fonctions principales	Lecture de disques Blu-ray, DVD, CD, lecture de fichiers multimédias via USB, accès à des services de streaming
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter un professionnel pour les réparations
Informations générales utiles	Vérifier la compatibilité avec votre système audio/vidéo avant l'achat

FOIRE AUX QUESTIONS - BDS1065 YAMAHA

Comment réinitialiser mon YAMAHA BDS1065 aux paramètres d'usine ?

Pour réinitialiser votre YAMAHA BDS1065, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que le logo YAMAHA apparaisse, puis relâchez-le.

Pourquoi mon YAMAHA BDS1065 ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et bien connecté.

Comment connecter mon YAMAHA BDS1065 à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI OUT de votre YAMAHA BDS1065 à un port HDMI de votre télévision. Sélectionnez ensuite la source HDMI correspondante sur votre téléviseur.

Que faire si le son de mon YAMAHA BDS1065 est faible ?

Vérifiez le volume de l'appareil et celui de votre téléviseur ou d'autres périphériques connectés. Assurez-vous également que les réglages audio sont correctement configurés dans le menu de l'appareil.

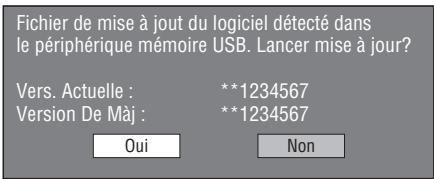

Comment mettre à jour le firmware de mon YAMAHA BDS1065 ?

Visitez le site officiel de YAMAHA pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil via un USB ou une connexion réseau.

Pourquoi mon YAMAHA BDS1065 ne lit-il pas les disques ?

Assurez-vous que le disque est compatible avec le YAMAHA BDS1065 et qu'il est inséré correctement. Vérifiez également si le disque est propre et exempt de rayures.

Comment résoudre les problèmes de connexion Wi-Fi sur mon YAMAHA BDS1065 ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que le YAMAHA BDS1065 est à portée du routeur. Accédez aux paramètres réseau de l'appareil pour entrer à nouveau votre mot de passe Wi-Fi, si nécessaire.

Mon YAMAHA BDS1065 surchauffe-t-il ? Que faire ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres appareils. Éteignez-le et laissez-le refroidir avant de le rallumer.

MODE D'EMPLOI BDS1065 YAMAHA

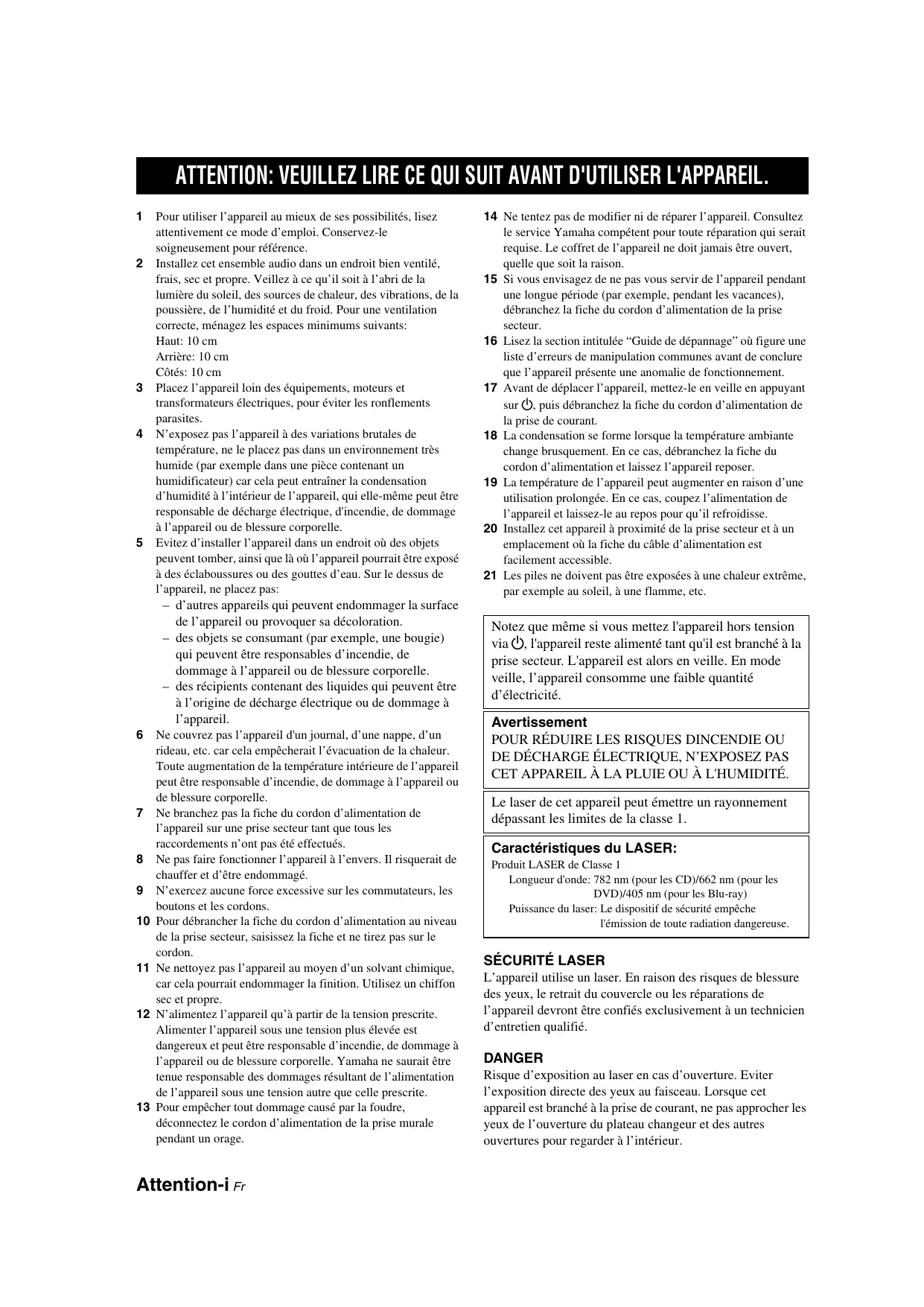

1 Pour utiliser l'appareil au maximum de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence. 2 Installez cet ensemble audio dans un endroit bien ventilé, frais, sec et propre. Veillez à ce qu'il soit à l'abri de la lumière du soleil, des sources de chaleur, des vibrations, de la poussière, de l'humidité et du froid. Pour une ventilation correcte, maintenez les espaces minimaux suivants : Haut : 10 cm Arrière : 10 cm Côtés : 10 cm 3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites. 4 N'exposez pas l'appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil, qui elle-même peut être responsable de décharge électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle. 5 Évitez d'installer l'appareil dans un endroit où des objets peuvent tomber, ainsi que là où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas :

• d'autres appareils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
• des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.
• des récipients contenant des liquides qui peuvent être à l'origine de décharge électrique ou de dommage à l'appareil.

6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherait l'évacuation de la chaleur. Toute augmentation de la température intérieure de l'appareil peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. 7 Ne branchez pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur tant que tous les raccordements n'ont pas été effectués. 8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé. 9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons. 10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon. 11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, car cela pourrait endommager la finition. Utilisez un chiffon sec et propre. 12 N'alimentez l'appareil qu'à partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l'alimentation de l'appareil sous une tension autre que celle prescrite. 13 Pour empêcher tout dommage causé par la foudre, déconnectez le cordon d'alimentation de la prise murale pendant un orage.

14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, quelle que soit la raison. 15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d'alimentation de la prise secteur. 16 Lisez la section intitulée "Guide de dépannage" où figure une liste d'erreurs de manipulation communes avant de conclure que l'appareil présente une anomalie de fonctionnement. 17 Avant de déplacer l'appareil, mettez-le en veille en appuyant sur, puis débranchez la fiche du cordon d'alimentation de la prise de courant. 18 La condensation se forme lorsque la température ambiante change brusquement. En ce cas, débranchez la fiche du cordon d'alimentation et laissez l'appareil reposer. 19 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse. 20 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d'alimentation est facilement accessible. 21 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc.

Notez que même si vous mettez l'appareil hors tension via, l'appareil reste alimenté tant qu'il est branché à la prise secteur. L'appareil est alors en veille. En mode veille, l'appareil consomme une faible quantité d'électricité.

Avertissement

POUR RÉDUIRE LES RISQUES DINCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

Le laser de cet appareil peut émettre un rayonnement dépassant les limites de la classe 1.

Caractéristiques du LASER:

Produit LASER de Classe 1

Longueur d'onde: 782nm (pour les CD)/662 nm (pour les DVD)/405 nm (pour les Blu-ray)

Puissance du laser: Le dispositif de sécurité empêche

l'émission de toute radiation dangereuse.

Sécurité LASER

L'appareil utilise un laser. En raison des risques de blessure des yeux, le retrait du couvercle ou les réparations de l'appareil devront être confiés exclusivement à un technicien d'entretien qualifié.

DANGER

Risque d'exposition au laser en cas d'ouverture. Éviter l'exposition directe des yeux au faisceau. Lorsque cet appareil est branché à la prise de courant, ne pas approcher les yeux de l'ouverture du plateau changeur et des autres ouvertures pour regarder à l'intérieur.

1. Introduction

Disques 2

Types de disques pouvant être lus sur ce lecteur 2 Disques incompatibles avec ce lecteur 3 Précautions d'emploi pour les disques 4

Pour commencer 5

Accessoires fournis 5 Icones utilisées dans ce mode d'emploi 5 Droits d'auteur 5

Commandes et fonctions 6

Face avant 6 Panneau arrière 6 Boîtier de télécommande 7

2. Raccordements

Présentation des raccordements 8

Prise audio/vidéo du lecteur 8 Prises vidéo du lecteur (effectuez la connexion à ①, ② ou ③).................................... 8 Prises/connecteurs audio du lecteur (effectuez la connexion à ①, ② ou ③)............ 8 Connexion Internet haut débit 8 Connexion pour périphérique USB 8

Connexion HDMI 9

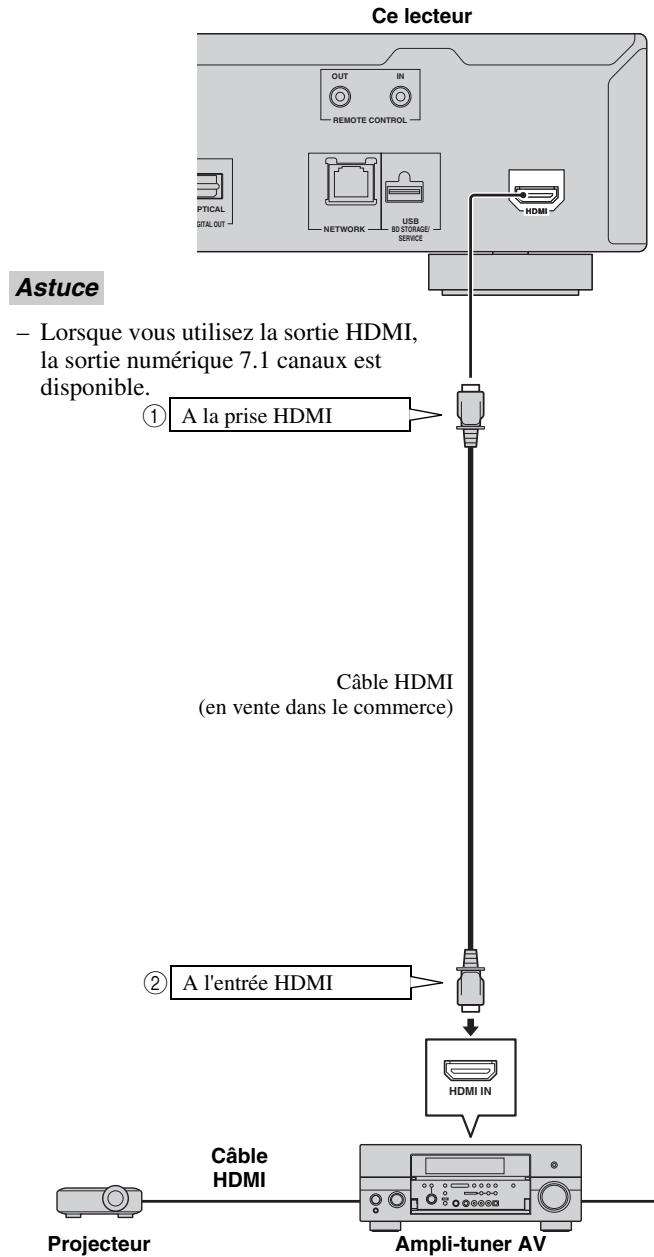

Raccordement à la prise HDMI 9

Raccordement aux connecteurs vidéo composantes.... 10 Raccordement au connecteur SVIDEO ou VIDEO.... 11

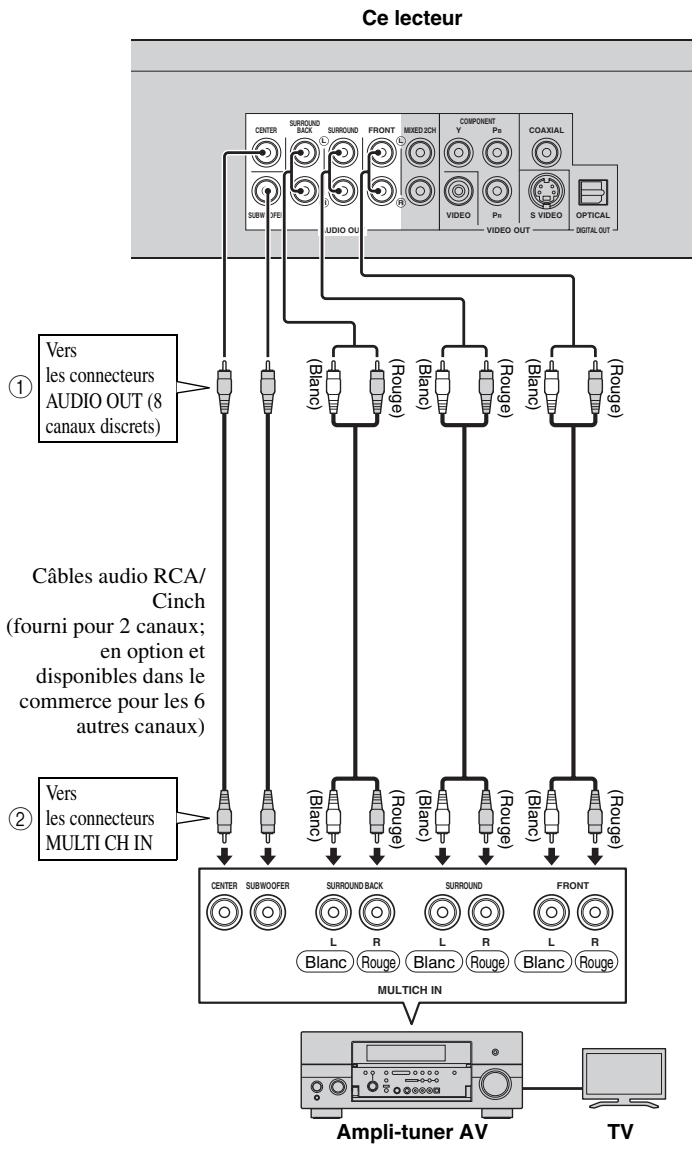

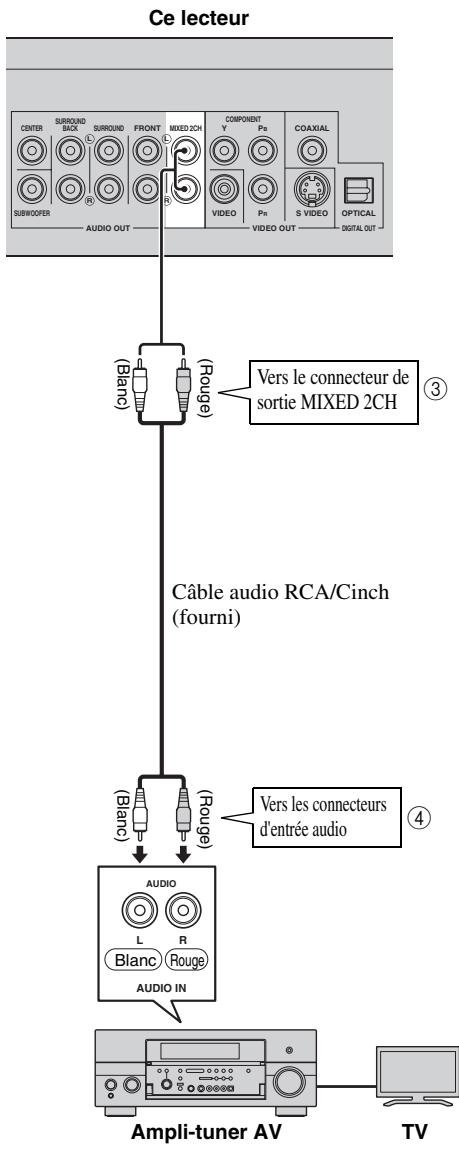

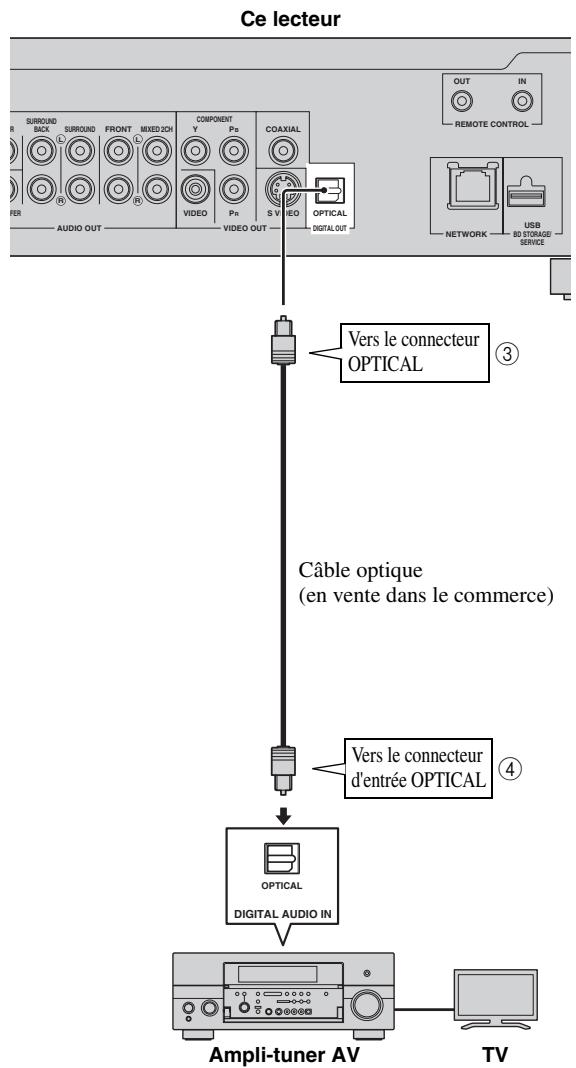

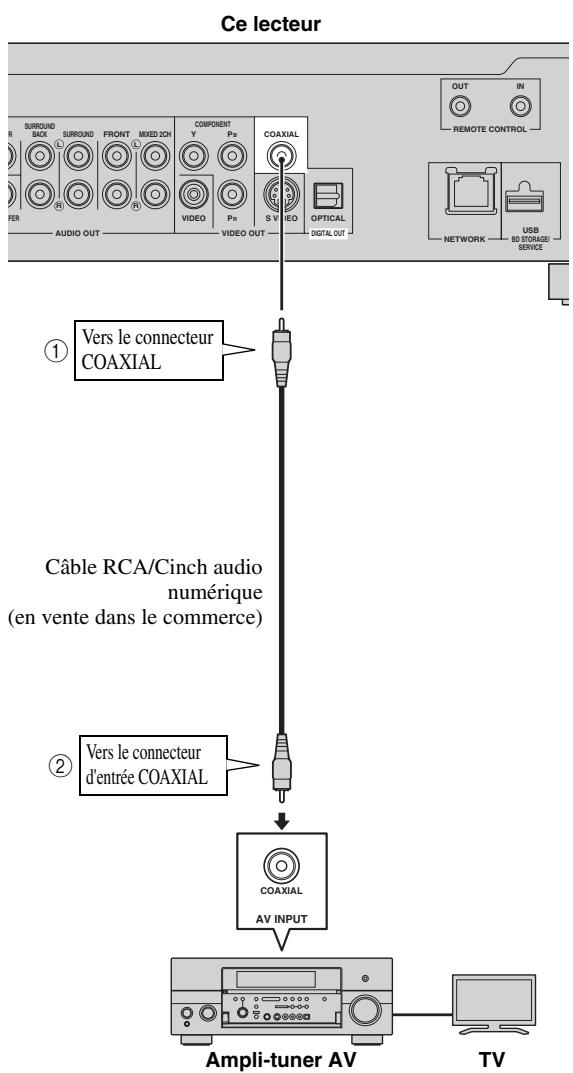

Raccordement à un connecteur audio numérique....... 12 Raccordement aux connecteurs audio 13

Connexion Internet haut débit 14

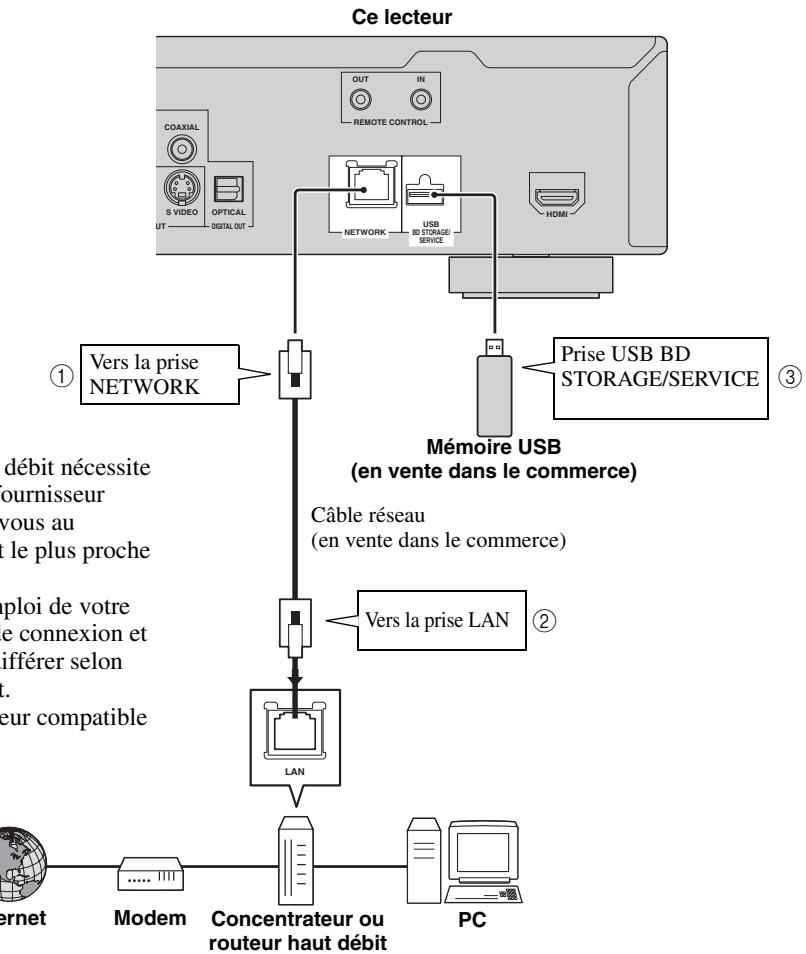

Raccordement à la prise NETWORK et à la prise USB BD STORAGE/SERVICE 14

Autres connexions 15

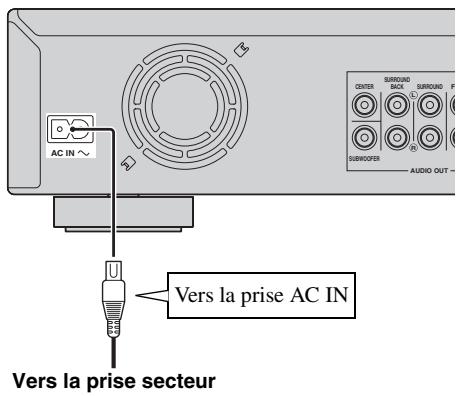

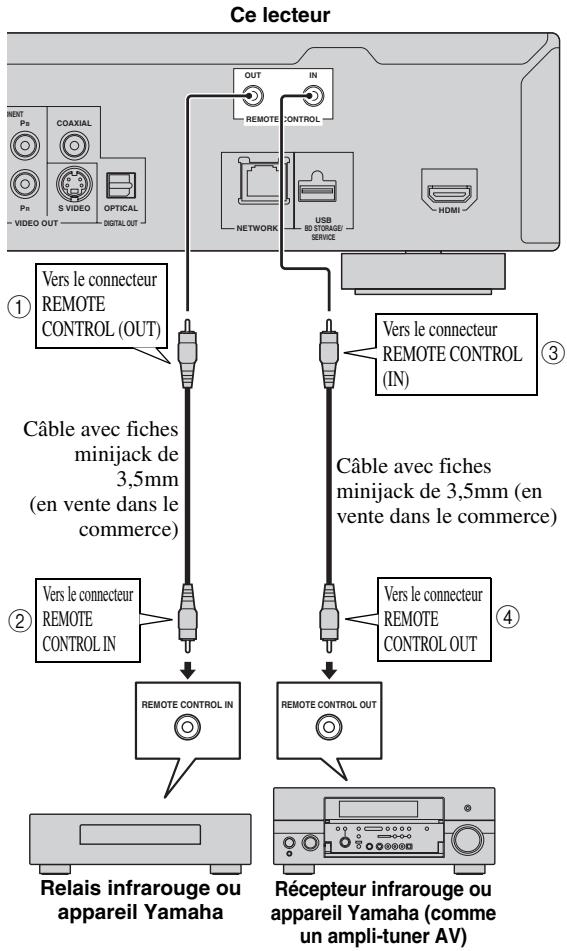

Raccordement aux connecteurs REMOTE CONTROL 15 Raccordement du câble d'alimentation. 15

3. Lecture de disques

Avant de commencer la lecture 16

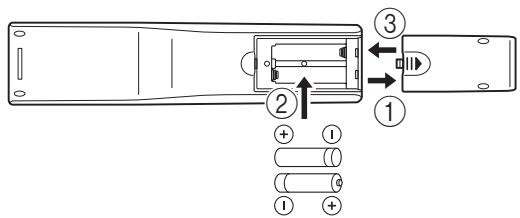

Insertion des piles dans la télécommande. 16 Mise sous tension. 16 Témoins sur l'afficheur de la face avant. 16 Réglage de la langue de l'affichage à l'écran. 17 Mise à jour du logiciel de l'appareil. 17 Réglage de la sortie audio. 18 Préparatifs pour la fonction BD-LIVE. 18 Activation du son secondaire. 18 Contrôle du lecteur Blu-ray via la fonction de commande HDMI™. 18

Lecture de disques BD, DVD et CD 20

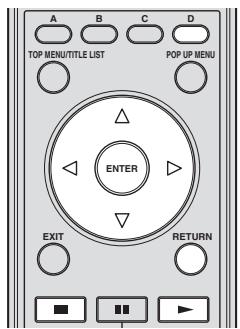

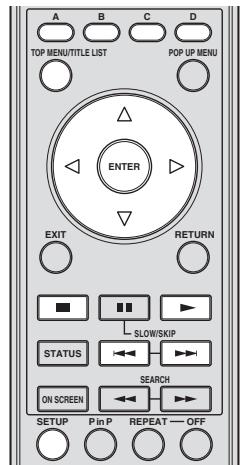

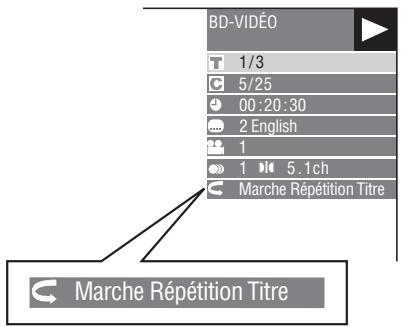

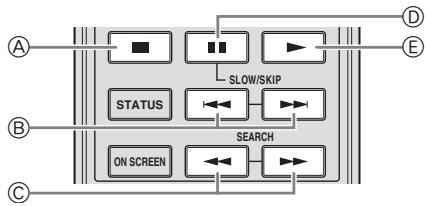

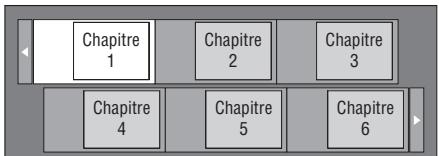

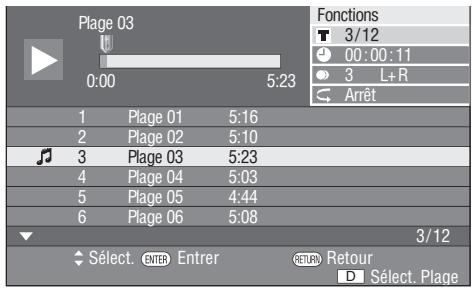

Chargement d'un disque 20 Opérations élémentaires de lecture 20 Lecture en boucle 21 Utilisation des menus BD/DVD 22 Utilisation du menu DVD-R/-RW 22 Utilisation du menu de lecture de CD audio 23 Fonctions BONUSVIEW ou BD-LIVE 24 Écran de commande des fonctions 25 Affichage des informations sur le disque 27

Lecture des fichiers JPEG 28

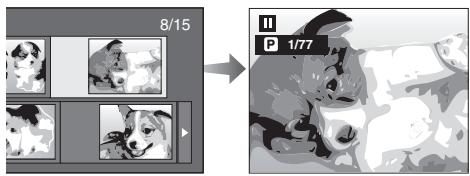

Lecture des images fixes en ordre 28 Lecture des images fixes dans un dossier sélectionné 28 Lecture du diaporama. 28 Réglage de la vitesse du diaporama/lecture en boucle 28

4. REGLAGES

Réglages 29

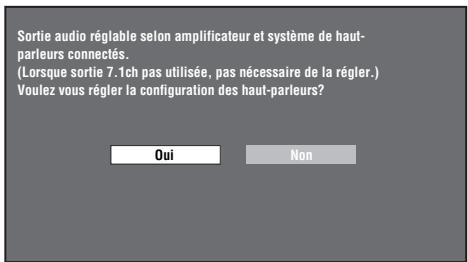

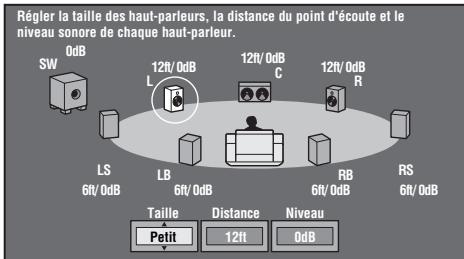

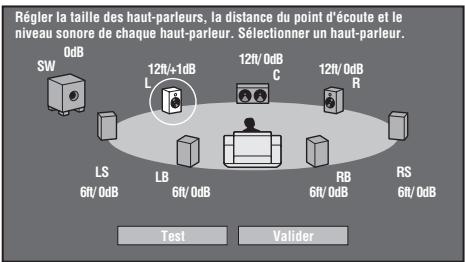

Opérations courantes 29 Réglages Audio Video 30 Réglages d'enceintes 32 Démarrage Rapide 33 Extinction Auto 33 Control HDMI 33 Réglages De Lecture 33 Version 34 Réinitialisation Sys 34 Réglage De Communication 34 Gestion Clé USB 36 Mise à Jour Du Logiciel 37

5. Informations complementaires

Guide de dépannage 39

Alimentation. 39 Opérations de base 39 Lecture de disque 39 Image 39 Son 40 Réseau 40 Autre. 41 Messages relatifs aux disques BD et DVD 41

Glossaire 42

Caractéristiques techniques 43

Généralités 43 Performances audio 43 Entrée/Sortie 43

(A la fin de ce mode d'emploi)

Information sur le logiciel

Types de disque pouvant être lus sur ce lecteur

• Les disques suivants peuvent être lus sur ce lecteur. N'utilisez pas d'adaptateur de 8cm à 12cm.
• Utilisez des disques conformes aux standards compatibles indiqués par les logos officiels sur l'étiquette du disque. La lecture de disques non conformes à ces standards n'est pas garantie. En outre, le fait de pouvoir lire ces disques ne garantit ni la qualité d'image ni la qualité du son.

Type de disque	Format	Contenu	Taille du disque
BD vvéo	--	Audio + vvéo (film)	12 cm
BD-RE DL BD-R DL	Format BDMV
DVD vvéo	Format vvéo	Audio + vvéo (film)	12 cm8 cm
DVD+RW/DVD+R DVD+R DLDVD-R DLDVD-RW/DVD-R	Format vvéo/AVCHD (disque finalisé seulement)	Audio + vvéo (film)	12 cm8 cm
CD Audio*1	CD audio (CD-DA)	Audio	12 cm8 cm
CD-RW/CD-R	CD audio (CD-DA)	Audio
	JPEG*2	Image fixe (fichier JPEG)

Ce lecteur a été créé pour des CD audio conformes à la norme CD (Compact Disc). Les CD contenant un signal de protection des droits d'auteur (signal de contrôle des copies) risquent de ne pas pouvoir être lus sur ce lecteur. Voyez “Au sujet du format de fichier JPEG” à la page 3.

Informations sur la gestion des régions
Modèle	BD matériel	DVD matériel
États-Unis et Canada	Région “A” ou “ALL” (toutes régions)	Région “1” ou “ALL” (toutes régions)
Amérique du Sud	Région “A” ou “ALL” (toutes régions)	Région “4” ou “ALL” (toutes régions)
Europe	Région “B” ou “ALL” (toutes régions)	Région “2” ou “ALL” (toutes régions)

Informations sur la gestion des régions
Modèle	BD matériel	DVD matériel
Australie	Région “B” ou “ALL” (toutes régions)	Région “4” ou “ALL” (toutes régions)
Russie	Région “C” ou “ALL” (toutes régions)	Région “5” ou “ALL” (toutes régions)
Asie	Région “A”, ou “ALL” (toutes régions)	Région “3” ou “ALL” (toutes régions)

• Les lecteurs et disques BD video et DVD video comptent des codes régionaux, imposant la région dans laquelle un disque pourrait être lu. Pour en savoir plus, lisez "Informations sur la gestion des régions" (p. 2)
• Les opérations et fonctions des BD video et DVD video peuvent différer des explications données dans ce mode d'emploi et certaines opérations peuvent être interdites en raison de réglages du fabricant du disque.
• Si un écran de menu ou des instructions de fonctionnement s'affichent pendant la lecture d'un disque, suivez les indications affichées. La piste audio d'un DVD video enregistrée à 96kHz (PCM linéaire) produit un son 48kHz à la lecture.

• Certains disques figurant dans les tableaux ci-contre peuvent ne pas être lus. - La "finalisation" désigne un traitement effectué durant l'enregistrement d'un disque de sorte que ce disque puisse être lu à la fois sur ce lecteur et sur d'autres lecteurs/enregistreurs DVD. Seuls les disques DVD finalisés pourront être lus sur ce lecteur. (Ce lecteur ne possède pas de fonction pour finaliser les disques.)

Disques incompatibles avec ce lecteur

Les disques suivants ne peuvent pas être lus ou ne seront pasluscorrectement sur ce lecteur. Si vous insérez par inadvertance un de ces disques, les enceintes risquent d'être endommagées.

CDG, CD vidéo, Photo CD, CD-ROM, CD-TEXT, SVCD, SA-CD, PD, CDV, CVD, DVD-RAM, DVD audio, BD-RE avec cartouche, CD-MP3, CD-WMA

Les disques de forme particulière ne peuvent pas être lus.

• Les disques de forme particulière (disques en forme de cœur ou disques hexagonaux, etc.) ne peuvent pas être lus. L'utilisation de tels disques entraînera un dysfonctionnement.

Les disques bd/dvd video suivants ne peuvent pas être lus.

• Les disques dont le code/numéro de région est incompatible avec ce lecteur ("Informations sur la gestion des régions", p. 2).
• Les disques fabriqués illégalement.
• Les disques enregistrés pour une utilisation commerciale.

Au sujet du format de fichier JPEG

JPEG est un type de format de fichier permettant de stocker des fichiers d'image fixe (photos, illustrations, etc.). Vous pouvez lire les fichiers d'images fixes au format JPEG sur ce lecteur.

Formats de fichier non compatibles.

• Les images fixes aux formats autres que JPEG (TIFF, par exemple) ne peuvent pas être lues.
• Certains fichiers risquent de ne pas être lus même s'ils sont au format JPEG.
• Les fichiers JPEG progressifs ne peuvent pas être lus.
• Les fichiers d'image animée et les fichiers audio, ainsi que les fichiers au format M-JPEG ne peuvent pas être lus, bien que ce soit des fichiers JPEG.

Autres fichiers ne pouvant pas être lus.

• Il se peut que vous ne puissiez pas lire certaines images fixes que vous avez créées, retouchées, copiées ou modifiées d'une autre façon sur un ordinateur

Certains des symptômes suivants peuvent se manifester à la lecture des fichiers.

• La lecture des fichiers peut demander un certain temps en fonction du nombre de dossiers, du nombre de fichiers et du volume des données enregistrées sur le disque.
• Les informations EXIF ne s'affichent pas. EXIF, qui signifie "Exchangeable Image File Format", est une norme de stockage d'informations d'échange des fichiers d'image, plus particulièrement dans le cas des fichiers utilisant la compression JPEG. (Visitez http://exif.org pour en savoir plus.)

Lors de l'utilisation de l'appareil pour lire un disque cdrw/r contenant des images fixes (enregistrées).

• Vous ne pourrez lire que les images fixes des disques CD-RW/R contenant à la fois des images fixes et de la musique ou des films. Il se peut que vous ne puissiez pas lire du tout certains de ces disques.
• Les disques multisession ne peuvent pas être lus.
• Il se peut que vous ne puissiez pas lire certaines images fixes éditées (pivotées ou sauvegardées en écrasant d'autres images) avec un logiciel de traitement d'image ou certaines images fixes téléchargées sur Internet ou reçues par e-mail.
• Seuls les disques comportant les propriétés suivantes peuvent être lus (reconnus) par ce lecteur : Contenant des fichiers de format EXIF Résolution d'image : De 32x32 à 7680x4320 pixels Nombre maximum de dossiers : 256 Nombre maximum de fichiers : 256 par dossier Taille de fichier : inférieure à 20 Mo

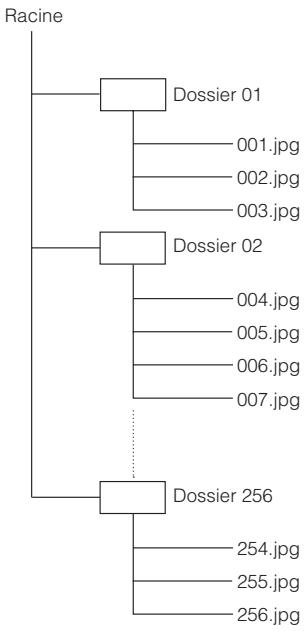

Structure des dossiers contenant des images fixes (JPEG)

• Vous pouvez stocker des images fixes (JPEG) avec cet appareil en créant des dossiers sur le disque comme indiqué ci-dessous. Les images directement sur le répertoire racine ne peuvent pas être lues.

Attention aux griffes et à la poussière

• Les disques BD, DVD et CD sont sensibles à la poussière, aux traces de doigts et particulièrement aux griffes. Un disque rayé risque de ne pas pouvoir être lu sur ce lecteur. Manipulez les disques avec soin et rangez-les en lieu sûr.

Rangement correct des disques

Posez le disque au centre de son boîtier et rangez le boîtier et le disque en position verticale.	Évitez de ranger les disques dans des endroits exposés aux rayons directs du soleil, à proximé d'appareils de chauffage ou dans des endroits très humides.
Ne faites pas tomber les disques et ne les soumettez pas à de fortes vibrations ni à des chocs violents.	Évitez de ranger les disques dans des endroits très poussiérux ou très humides.

Précautions de manipulation

• Si la surface du disque est encrassée, essuyez-la délicatement avec un chiffon doux et humide (à l'eau uniquement). Lorsque vous essuyez un disque, déplacez toujours le chiffon du centre vers le bord. N'utilisez pas de nettoyants en atomiseur contenant du benzene, du diluant, des liquides de protection contre l'électricité statique ou tout autre solvant.
• Ne touchez pas la surface du disque.
• Ne collez pas de papier ou des étiquettes adhésives sur les disques.
• Si la surface de lecture d’un disque est encrassée ou rayée, le lecteur peut en déduire que le disque est incompatible et ejecter le plateau de disque ou bien le disque peut ne pas être lu correctement. Essuyez la saleté sur la surface de lecture avec un chiffon doux.

Nettoyage de la lentille du capteur optique

• N'utilise jamais de disque de nettoyage en vente dans le commerce. L'utilisation de ces disques peut endommager la lentille.
• Confiez le nettoyage de la lentille au SAV agréé par YAMAHA le plus proche.

Avertissements sur la condensation

• De la condensation peut se former sur la lentille du capteur optique ou sur le disque dans les circonstances suivantes : - Juste après avoir allumé un chauffage
• Dans une pièce embuée ou très humide
• Lorsque le lecteur est déplacé brusquement d'une pièce froide à une pièce chaude.

En cas de condensation :

• Le lecteur peine à lire les signaux sur le disque et ne fonctionne pas correctement.

Pour éliminer la condensation :

• Retirez le disque et laissez le lecteur reposer hors tension jusqu'à ce que la condensation disparaisse. Vous risquez de provoquer un dysfonctionnement si vous utilisez le lecteur en présence de condensation.

Accessoires fournis

Vérifiez que tous les accessoires suivants accompagnent le produit.

Boîtier de télécommande

Câble d'alimentation

Icônes utilisées dans ce mode d'emploi

BD-V	Indique les fonctions disponibles pour les disques BD video.
BD-RE	Indique les fonctions disponibles pour les disques BD-RE.
BD-R	Indique les fonctions disponibles pour les disques BD-R.
DVD-V	Indique les fonctions disponibles pour les disques DVD video
DVD-RW	Indique les fonctions disponibles pour les disques DVD-RW.
DVD-R	Indique les fonctions disponibles pour les disques DVD-R.

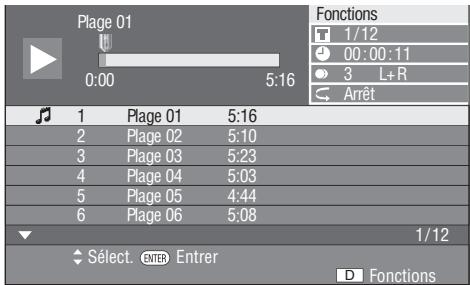

AUDIO CD	Indique les fonctions disponibles pour les CD audio.
CD-R JPEG	Indique les fonctions disponibles pour les disques CD-R au format JPEG.
CD-RW JPEG	Indique les fonctions disponibles pour les disques CD-RW au format JPEG.

Droits d'auteur

• Le support audiovisuel peut être composé d’œuvres soumises à des droits d’auteur qui ne peuvent être enregistrées sans l’autorisation du détenteur du droit d’auteur. Consultez les lois applicables dans votre pays.
• Ce produit incorpore une technologie de protection des droits d'auteur protégée par des brevets américains et autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et n'est destinée qu'à un usage privé ou autre visionnage limité sauf autorisation contraire de Macrovision. L'analyse par rétrotechnique et le désossage de cette technologie sont interdits.

N° de brevets américains 6,836,549; 6,381,747; 7,050,698; 6,516,132; et 5,583,936

• Fabriqué sous licence de Dolby Laboratories. "Dolby" et le sigle double D sont des marques de Dolby Laboratories.
• Fabriqué sous licence sous les numéros des brevets américain : 5,451,942 ; 5,956,674 ; 5,974,380 ; 5,978,762 ; 6,226,616 ; 6,487,535 ; 7,392,195 ; 7,272,567 ; 7,333,929 ; 7,212,872 et autres brevets américains et mondiaux délivrés et en attente. DTS est une marque déposée et les logos, le symbole DTS, DTS-HD et DTS-HD Master Audio | Essential sont des marques de DTS, Inc. Tous droits réservés.
• est une marque de fabrique.
• Le logo "BD-LIVE" est une marque de Blu-ray Disc Association. "BONUSVIEW" est une marque de Blu-ray Disc Association. DVD est une marque de DVD Format/Logo Licensing Corporation.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.
• "x.v.Color" et le logo "x.v.Color" sont des marques.
• "AVCHD" et le logo "AVCHD" sont des marques de commerce de Panasonic Corporation et Sony Corporation.
• Java ainsi que toutes les marques et logos basés sur Java sont des marques déposées ou non de Sun Microsystems, Inc. aux États-Unis et/ou dans d'autres pays.
• Ce produit est utilisé sous licence en vertu de la licence des portefeuilles de brevets AVC et VC-1 pour l'utilisation à des fins personnelles et non commerciales qui accorde le droit au consommateur de (i) coder de la vidéo conformément aux normes AVC et VC-1 ("vidéo AVC/VC-1") et/ou (ii) décoder de la vidéo AVC/VC-1 codée par un consommateur à des fins personnelles et non commerciales et/ou obtenu d'un fournisseur autorisé à fournir de la vidéo AVC/VC-1. Aucune licence n'est accordée ou ne sera considérée comme allouée pour toute autre utilisation. De plus amples informations sont disponibles auprès de MPEG LA, LLC. Visitez http://www.mpegla.com.

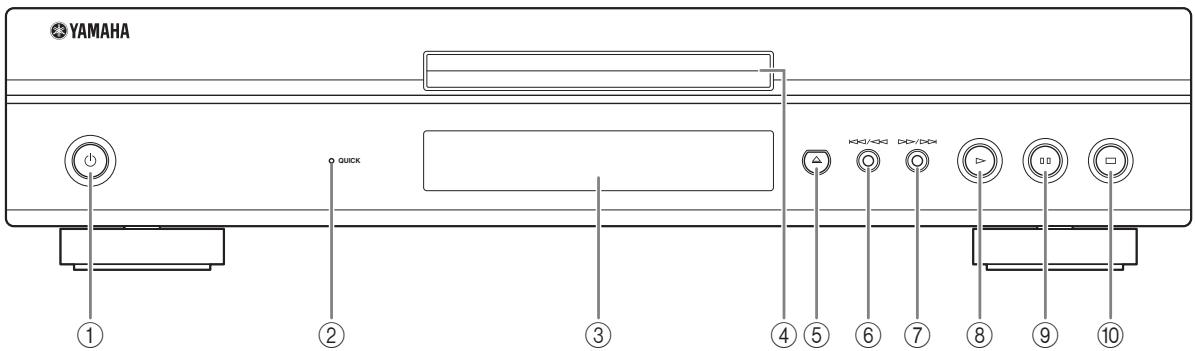

Face avant

(1) (alimentation) (p. 20) ② Témoin QUICK (p. 33) ③ Afficheur de la face avant (p. 16) ④ Plateau de disque (p. 20) (5) (éjection) (p. 20) (6) / (recherche arrière/saut arrière) (p. 20)

⑦ / recherche avant / saut avant) (p. 20) (lecture) (p. 20) (9) (pause) (p. 20) 10 (arrêt) (p. 20)

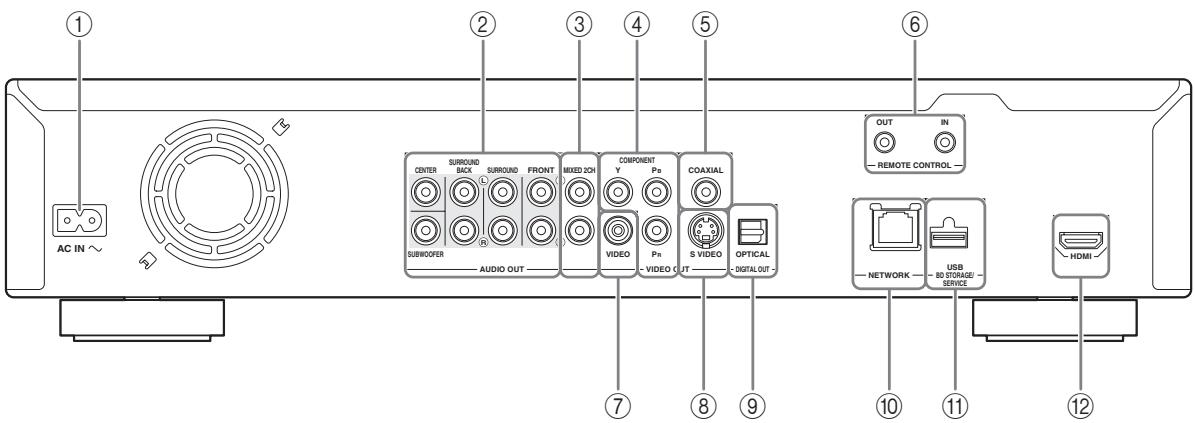

Panneau arrêté

ACIN (p. 15) AUDIO OUT (8 canaux discrets) (p. 13) AUDIO OUT (MIXED 2CH) (p. 13) COMPONENT (p. 10) DIGITAL OUT (COAXIAL) (p. 12) REMOTE CONTROL (IN/OUT) (p. 15)

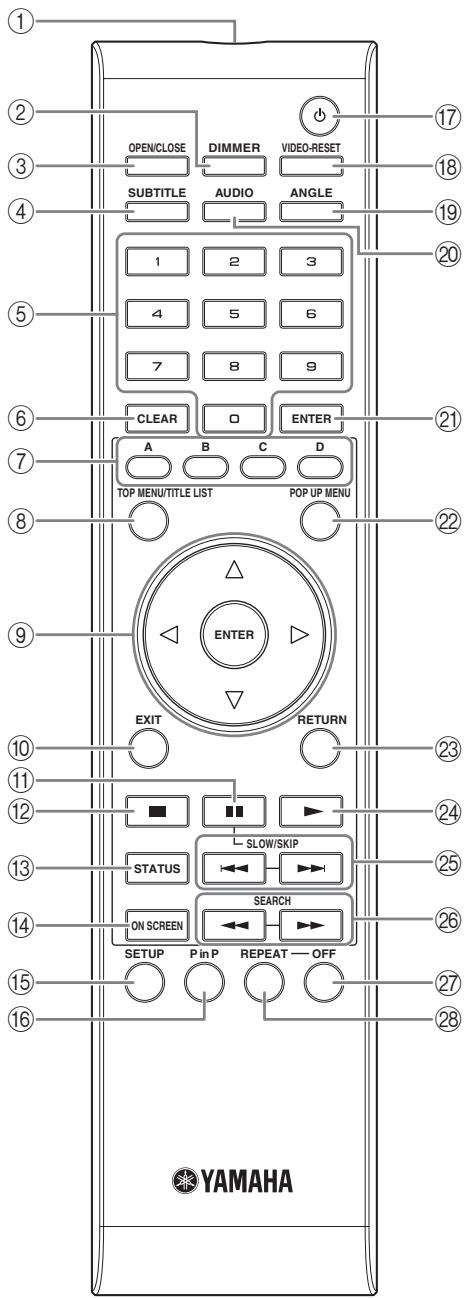

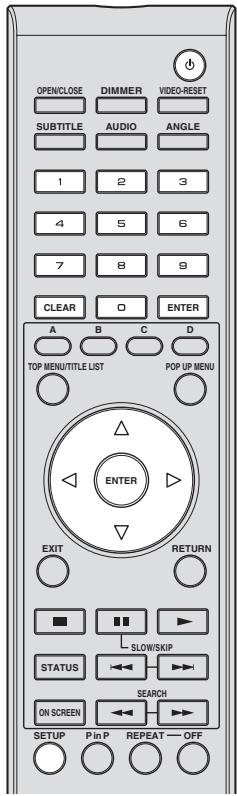

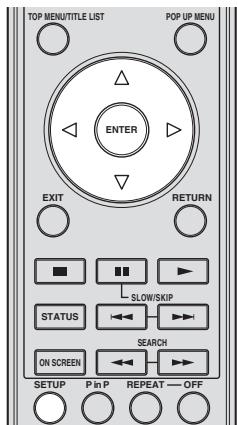

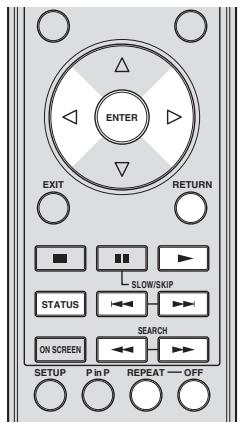

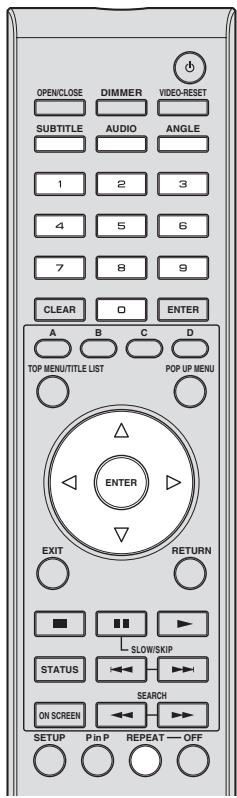

Boîtier de télécommande

① Émetteur de signaux infrarouges (p. 16) ② DIMMER (p. 16) ③ OPEN/CLOSE (p. 20) ④ SUBTITLE (p. 26) ⑤ Touches numériques (p. 26) ⑥ CLEAR (p. 29) ⑦ A, B, C, D(p.22,24,28,35) TOP MENU/TITLE LIST (p. 22) ⑨ Touches curseur ( / / / ), ENTER (p. 17, 30)

Vous pouvez changer le code de commande afin d’éviter que cette dernière ne produise des changements intempestifs sur un autre lecteur Yamaha comme un lecteur DVD. Si vous avez changé le code du boîtier de télécommande, vérifiez que le même code est sélectionné pour l’appareil principal. ID1 est le réglage par défaut.

① Réglage du code de commande

Pour changer le code de commande de ID1 à ID2, appuyez simultanément sur A et 2 pendant 3 secondes.

Pour changer le code de commande de ID2 à ID1, appuyez simultanément sur A et 1 pendant 3 secondes.

2 Réglage sur l'appareil

Appuyez simultanément sur les touches | / et du panneau avant pendant 2 secondes en veillant à ce que le tiroir soit vide et fermé (le code de commande actuel est alors affiché). Maintenez les touches enfoncées pendant 2 secondes supplémentaires pour changer le code de commande de ID1 à ID2.

Note

• Si les piles de la télécommande sont plates ou que vous les retirez et laissez la télécommande non alimentée pendant quelques minutes, le code de commande est automatiquement régi sur ID1. Dans ce cas, si vous voulez utiliser le code de commande ID2, installez de nouvelles piles et effectuez à nouveau le réglage de code.

Présentation des raccordements

Ce lecteur est doté des prises/connecteurs présentés ci-dessous. Localisez la prise/connecteur correspondant sur votre appareil video/audio. Nous vous conseillons d'utiliser la borne HDMI car celle-ci fournit un signal audio et video numérique de haute qualité via une seule connexion. Si vous utilisez d'autres prises/connecteurs, effectuez d'abord les connexions video. Effectuez ensuite les connexions audio.

Prise audio/vidéo du lecteur

① Prise HDMI

HDMI

Page 9

Prises vidéo du lecteur (effectuez la connexion à ①, ② ou ③)

Qualité supérieure	① Connecteurs VIDEO OUT (COMPLEMENT)	COMPONENT Y Pb	Page 10
		Pin
Qualité standard	② Connecteur VIDEO OUT (S VIDEO)	SVIDEO	Page 11
	③ Connecteur VIDEO OUT (VIDEO)	VIDEO	Page 11

Prises/connecteurs audio du lecteur (effectuez la connexion à ①, ② ou ③)

① Prise/connecteur DIGITAL OUT (COAXIAL/OPTICAL)	COAXIAL OPTICAL	Page 12
② Connecteurs AUDIO OUT (8 canaux discreets)	CENTER SURROUND BACK SURROUND FRONT SUBWOOFER	Page 13
③ Connecteurs AUDIO OUT (MIXED 2CH)	MIXED CH L R	Page 13

Connexion internet haut débit

Prise NETWORK

Page 14

Connexion pour périphérique USB

Prise USB BD STORAGE/SERVICE

USB BD STORAGE/ SERVICE

Page 14

Raccordement à la prise HDMI

• La prise HDMI offre une image et un son numériques de qualité supérieure.
• Raccordez fermement un câble HDMI (en vente dans le commerce) aux prises HDMI (① et ②). Voyez page 38 pour en savoir plus sur les formats de sortie audio disponibles.
• Utilisez des câbles HIGH SPEED HDMI portant le logo HDMI (figurant sur le panneau de l'appareil).

Astuces

• Vous devez désigner "HDMI" sous "Réglages" - "Réglages Audio Vidéo" - "Sélection de la sortie vidéo" et "Sortie HDMI" sous "Réglages" - "Réglages Audio Vidéo" - "Sortie audio" si vous souhaitez transférer le son et l'image via la prise HDMI. (page 31) Voyez la description de la fonction de commande HDMI. (Page 18)

• Si vous raccordez ce lecteur à un ampli-tuner AV via la prise HDMI, vérifiez que l'ampli-tuner AV est lui-même raccordé au téléviseur via une liaison HDMI. Si le téléviseur ne dispose pas de prise HDMI, utilisez les prises/connecteurs de ce lecteur autres que HDMI pour transférer le son et l'image à l'ampli-tuner AV.
• Quand vous raccordez le lecteur à un téléviseur avec un câble HDMI, "Sortie video HDMI" est réglé sur "Auto". Si vous n'obtenez pas une image stable, sélectionnez la résolution* souhaitée. Si vous choisissez un réglage autre que "Auto" pour "Sortie video HDMI", vous ne pouvez sélectionner que des résolutions compatibles avec le téléviseur raccordé.
• Voyez "Sortie video HDMI" à la page 31 pour les résolutions de la sortie video HDMI.

Raccordement aux connecteurs vidéo composantes

• Les connecteurs vidéo composantes vous offriront une image de qualité supérieure et une reproduction fidèle des couleurs.
• Raccordez fermement un câble vidéo composantes (en vente dans le commerce) aux prises composantes (① et ②).

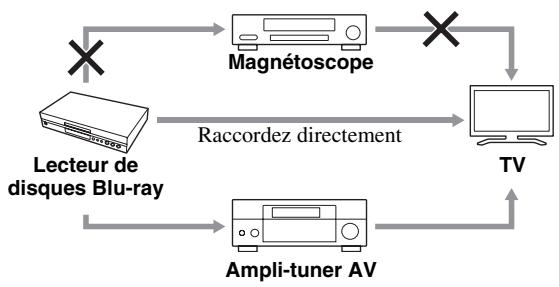

Attention!

Assurez-vous d'éteindre ce lecteur et l'appareil externe avant de réaliser les branchements.

Ce lecteur

• Vous devez désigner “Composante” sous “Réglages” - “Réglages Audio Vidéo” - “Sélection de la sortie vidéo” pour que le signal vidéo soit transmis via les prises composantes. (Voyez page 31.)
• Lorsque la sortie vidéo prioritaire est réglée sur "HDMI" sous "Sélection de la sortie vidéo", la résolution vidéo du signal transmis via les connecteurs COMPONENT est celle définie sous "Sortie vidéo HDMI".
• Lorsque la priorité est accordée à la sortie via les connecteurs COMPONENT, réglez la sortie vidéo prioritaire sur "Component".

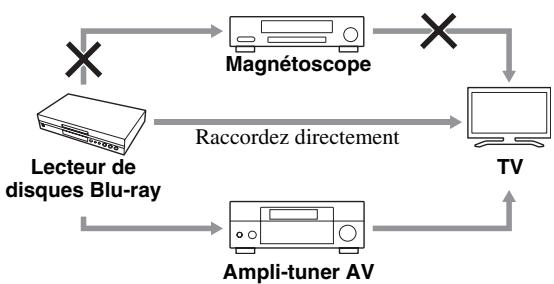

• Si vous lisez l'image par le biais d'un magnétoscope, celle-ci peut être déformée en raison de la fonction de protection contre la copie.
• Lorsque vous regardez un programme dont les droits d'auteur sont protégés, nous vous recommandons de raccorder le lecteur de disques Blu-ray directement au téléviseur LCD ou via un ampli-tuner AV.

Raccordement au connecteur s VIDEO ou VIDEO

• Effectuez la connexion via le connecteur SVIDEO ou VIDEO.
• Raccordez fermement un câble S-video (en vente dans le commerce) aux connecteurs S VIDEO ou le câble RCA/Cinch (fourni) aux connecteurs VIDEO (① et ② ou ③ et ④).

Assurez-vous d'éteindre ce lecteur et l'appareil externe avant de débrancher aux branchements.

Ce lecteur

Ce lecteur

• Vous devez désigner le nombre de la couverture sur les autres programmes. (Voyez page 31.)
• Si vous lisez l'image par le biais d'un magnétoscope, celle-ci peut être déformée en raison de la fonction de protection contre la copie.
• Lorsque vous regardez un programme dont les droits d'auteur sont protégés, nous vous recommandons de raccorder le lecteur de disques Blu-ray directement au télévisueur LCD ou via un ampli-tuner AV.

Raccordement à un connecteur audio numérique

• Vous pouvez raccorder l'appareil audio ou le téléviseur à un connecteur DIGITAL OUT.
• Raccordez fermement un câble RCA/Cinch audio numérique ou un câble optique (tous deux en vente dans le commerce) aux connecteurs audio numérique coaxial ou audio numérique optique (① et ② ou ③ et ④). Voyez page 38 pour en savoir plus sur les formats de sortie audio disponibles.

Astuces

• Lorsque vous utilisez la connexion COAXIAL/OPTICAL, la sortie numérique 5.1 canaux est disponible. La sortie numérique 7.1 canaux n'est pas disponible.
• Vous devez désigner le nombre de la couette (Voyez page 31.)

Note

• Le son 7.1 canaux est disponible via la prise HDMI ou les connecteurs audio des 8 canaux discrets.

Raccordement aux connecteurs audio

• Vous pouvez raccorder l'appareil audio ou le téléviseur aux connecteurs AUDIO OUT.
• Raccordez fermement le câble audio RCA/Cinch fourni ou plusieurs câbles audio RCA/Cinch (fourni pour 2 canaux; procurez-vous des câbles identiques pour les 6 autres canaux) aux connecteurs audio de 2 canaux ou aux connecteurs audio des 8 canaux discrets (① et ② ou ③ et ④). Voyez page 38 pour en savoir plus sur les formats de sortie audio disponibles.

Astuces

• Vous pouvez raccorder directement un caisson de graves au connecteur SUBWOOFER. Si vous reliez directement ce lecteur au téléviseur, raccordez un caisson de graves actif comme le Yamaha Active Servo Processing Subwoofer System à ce connecteur.
• Vous devez désigner le signal audio pour que le signal audio soit transmis aux connecteurs des 8 canaux discrets. (Voyez page 31.)
• Vous devez désigner le signal audio pour transmettre les connecteurs audio 2 canaux. (Voyez page 31.)

Raccordement à la prise network et à la prise USB BD storage/service

• La connexion à Internet vous donne accès à une vaste palette de contenus aux fonctions interactives lors de la lecture de disques compatibles BD-LIVE. Reportez-vous aux pages 24 et 25 pour de plus amples informations sur les fonctions BD-LIVE.
• Vous pouvez raccorder un périhérique de stockage USB (de 2Go ou plus et de format FAT 32/16) à la prise USB BD STORAGE/SERVICE pour sauvegarder les données Virtual Package/BD-LIVE ou mettre à jour le calculi de ce lecteur.
• Raccordez fermement un câble réseau et une mémoire USB (tous deux disponibles dans le commerce) respectivement aux prises NETWORK et USB BD STORAGE/SERVICE (① et ②, ainsi que ③).
• Utilisez un câble réseau blindé à paires torsadées.
• Une connexion Internet haut débit (telle qu'illustrée ci-dessous) est nécessaire.

Assurez-vous d'éteindre ce lecteur et l'appareil externe avant de débrancher aux branchements.

• Une connexion Internet haut débit nécessite un abonnement auprès d’un fournisseur d’accès à Internet. Adressez-vous au fournisseur d’accès à Internet le plus proche pour en savoir plus.
• Reportez-vous au mode d'emploi de votre équipement car la méthode de connexion et l'appareil raccordé peuvent différer selon votre environnement Internet.
• Utilisez un câble réseau/routeur compatible 10BASE-T/100BASE-TX.

Après le raccordement

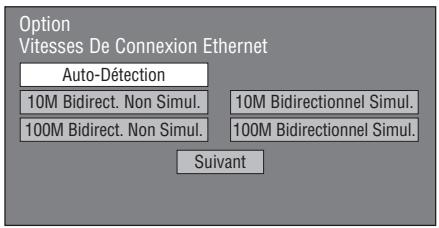

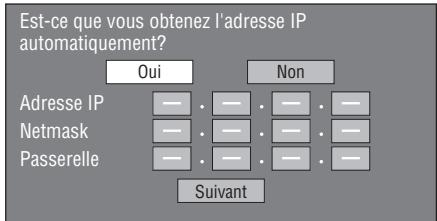

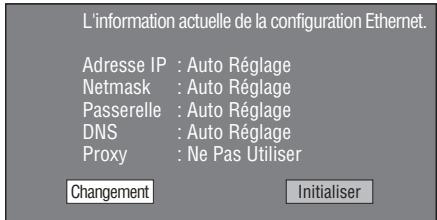

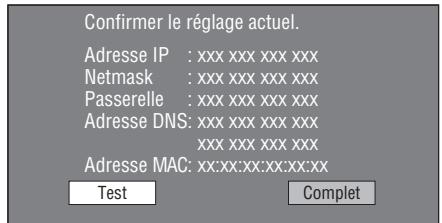

• Procédez au réglage de communication. (Page 34-36)
• Insérez un disque compatible BD-LIVE et lancez la lecture. (Page 20-24)

Raccordement aux connecteurs REMOTE control

• Vous pouvez transmettre les signaux de télécommande en reliant les connecteurs REMOTE CONTROL (OUT/IN).
• Reliez fermement des câbles dotés de prises minijack de 3,5mm (disponibles dans le commerce) aux connecteurs REMOTE CONTROL (OUT/IN) (① et ②, ou ③ et ④).
• Si vous utilisez un ampli-tuner AV Yamaha capable de transmettre les signaux de commande SCENE, vous pouvez exploiter la fonction SCENE.

Astuce

• Pour en savoir plus sur la fonction SCENE, consultez le mode d'emploi fourni avec votre ampliturer AV Yamaha.
• Vous pouvez brancher un élément Yamaha (tel qu'un lecteur DVD et CD) compatible avec la fonction SCENE à la prise REMOTE CONTROL (OUT) de cet apparéil.

Raccordement du câble d'alimentation

• Branchez le cordon d'alimentation fourni dans la prise AC IN à l'arrière du lecteur. Puis branchez l'autre extrémité du cordon à une prise secteur.

Note

• AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE TOUCHEZ PAS LES PIECES NON ISOLÉES DES CÂBLES LORSQUE LE CORDON D'ALIMENTATION EST BRANCHÉ.

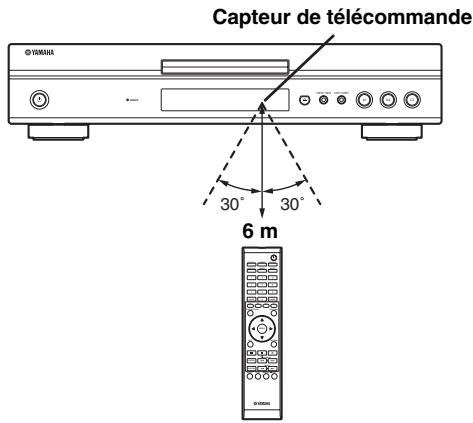

Insertion des piles dans la télécommande

① Appuyez sur || et faites glisser le couvercle pour dégager le logement des piles. ② Introduisez les deux piles fournies (AAA, R03, UM-4) en respectant les polarités (+ et -) indiquées dans le logement. ③ Replacez le couvercle en le faisant glisser dans sa position d'origine.

• N'exposez pas la télécommande à des chocs, de l'eau ou une humidité excessive.
• La télécommande risque de ne pas fonctionner si le capteur de télécommande du lecteur est directement exposé au soleil ou à un éclairage violent.
• Une utilisation incorrecte des piles pourrait provoquer une fuite ou un éclatement. Lisez les avertissements accompagnant les piles et utilisez-les correctement.
• Ne mélangez pas des piles neuves avec des piles usagées, ni des piles de marques différentes.
• Retirez les piles si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée.

Mise sous tension de l'appareil

Appuyez sur la touche de la télécommande ou du lecteur pour permettre ce dernier sous tension.

POWER ON

Mise en veille

Appuyez sur la touche de la télécommande ou du lecteur pour mettre ce dernier en veille.

BYE

Note

• Si vous appuyez à nouveau sur ① juste après la mise en veille, le lecteur pourrait ne pas s'allumer. Le cas échéant, attendez 10 secondes ou plus, puis rallumez le lecteur.

Témoins sur l'afficheur de la face avant

Témoin	Descriptions
BD	S'allume quand vous lisez un disque Blu-ray.
DVD	S'allume quand vous lisez un disque DVD matériel.
CD	S'allume quand vous lisez un CD.
►	S'allume pendant la lecture.
■■	S'allume pendant une pause.
TITLE	S'allume quand vous lisez un disque Blu-ray ou DVD.
CHP/TRK	S'allume quand vous lisez un disque Blu-ray, DVD ou CD.
REP S	S'allume pendant la lecture répétée d'une plage ou d'un chapitre.
REP ALL	S'allume pendant la lecture repétée d'un disque ou d'un titre.
REP A-B	S'allume pendant la lecture repétée d'un passage.

Réglage de l'éclairage de l'afficheur de la face avant.

Si l'affichage de la face avant vous semble trop lumineux lorsque vous regardez des films, vous pouvez régler sa luminosité en appuyant plusieurs fois sur la touche DIMMER de la télécommande.

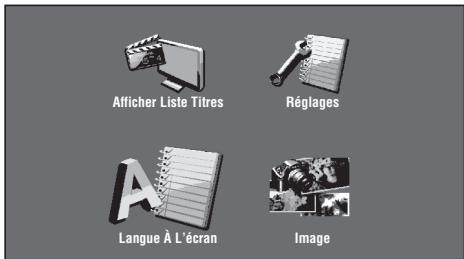

Réglage de la langue de l'affichage à l'écran

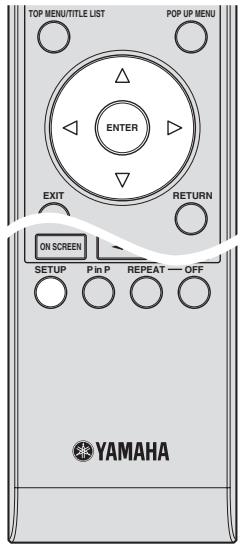

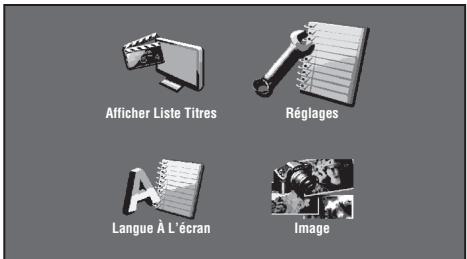

Appuyez sur SETUP pour afficher l'écran Menu de configuration.

② Appuyez sur / / / pour sélectionner “Langue À L'écran”, puis appuyez sur ENTER.

③ Appuyez sur / pour sélectionner la langue que vous souhaitez afficher à l'écran et appuyez ensuite sur ENTER.

Note

• Pour savoir comment sélectionner la langue d'un disque DVD, comme la langue des sous-titres ou autre, voyez page 26.

Mise à jour du logiciel de l'appareil

Certains disques Blu-ray vidéo récents ne pourront être lus que si vous mettez à jour le logiciel de ce lecteur. Nous vous conseillons de mettre à jour le logiciel de cet appareil via “Mise à Jour Du Logiciel” de sorte que le lecteur bénéficia de la dernière version du logiciel.

Pour pouvoir transférer la dernière mise à jour du logiciel depuis la mémoire USB, tous les fichiers à l'exception des données de mise à jour du logiciel doivent être effacés sur la mémoire en question. Pour vérifier la dernière version du logiciel disponible, surfez sur http://www.yamaha.co.jp/english/product/av/down/agreement.html.

Pour pouvoir effectuer la mise à jour du logiciel, les données de mise à jour du logiciel doivent être sauvegardées sur la mémoire USB via un PC. Quand une nouvelle version du logiciel est disponible, téléchargez-la sur votre PC et copiez les données sur une mémoire USB. Une fois la mise à jour du logiciel effectuée, effacez les fichiers de mise à jour dont vous n'avez plus besoin avec votre PC.

① Insérez la mémoire USB contenant le fichier de mise à jour dans la prise USB BD STORAGE/SERVICE à l'arrière du lecteur. ② Appuyez sur SETUP pour afficher l'écran Menu de configuration. ③ Appuyez sur / / / pour sélectionner "Réglages" et appuyez ensuite sur ENTER. ④ Appuyez sur / pour sélectionner “Mise à Jour Du Logiciel” et appuyez ensuite sur ENTER. - Si vous n'avez pas encore créé de mot de passe, passez à l'étape 6. ⑤ Saisissez le numéro à 4 chiffres avec 0-9.

⑥ Appuyez sur ENTER pour lancer la vérification des données sur la mémoire USB.

⑦ Pendant la vérification des données, "Vérification" clignote.

• L'écran affiche la version actuelle du logiciel de l'appareil ainsi que la version du fichier de mise à jour sur la mémoire USB. Pour effectuer la mise à jour du logiciel de ce lecteur avec le fichier de mise à jour, sélectionnez "Oui" et appuyez sur ENTER.

• Si la mémoire USB n'est pas correctement installée ou qu'aucun fichier de mise à jour valide n'est détecté sur la mémoire USB, l'écran affiche un message d'erreur.

Vérifiez le fichier sur la mémoire USB et insérez à nouveau la mémoire USB de façon correcte.

Fichier de mise à jour du logiciel non détecté dans le périphérique mémoire USB.

Confirmer que vous avez transféré le fichier sur le périphérique mémoire USB et relancez la mise à jour du logiciel.

Confirmer l'insertion du dispositif de mémoire USB dans la bonne prise.

Le périphérique mémoire USB compte plusieurs fichiers de logiciel.

Confirmez que le périphérique mémoire USB compte seulement le fichier de mise à jour du logiciel.

Appuyez sur ENTER pour lancer la mise à jour.

L'écran s'assombrit un moment jusqu'à ce que l'écran de mise à jour s'affiche. Veuillez attendre que l'écran de mise à jour s'affiche. Ne débranchez pas le cordon d'alimentation.

En cours de mise à jour

*Ne débranchez pas le cordon secteur.

(9) Une fois que la mise à jour du logiciel a réussi, un message s'affiche à l'écran pour indiquer que la mise à jour est terminée. - En cas d'échec de la mise à jour, vérifie le fichier sur la mémoire USB et effectuez un nouvel essai de mise à jour du logiciel. ⑩ Appuyez sur pour mettre le lecteur hors tension. ⑪ Retirez la mémoire USB.

Astuce

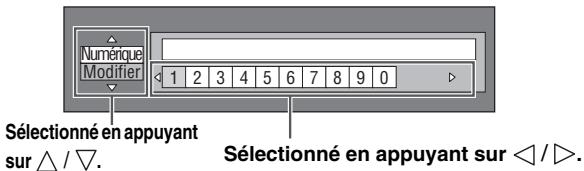

• Vous pouvez effacer le numéro à 4 chiffres en appuyant sur CLEAR.
• Vous pouvez utiliser la touche ENTER en bas à droite des touches numériques au lieu de la touche ENTER au centre des touches de curseur.
• Vous pouvez en outre effectuer la mise à jour du calcul de l'origine et le calcul de l'actif.

Réglage de la sortie audio

Pour que le son soit produit correctement, vous devez effectuer le réglage de sortie audio en fonction de la configuration système avec le paramètre "Sortie audio". Voyez les sections "Opérations courantes" et "Sortie audio" pages 29 et 31.

Préparatifs pour la fonction bd-live

BD-LIVE est une nouvelle fonction pour les disques Blu-ray qui permet de télécharger et de visionner des bandes-annonces ou séquences de bonus via Internet.

① Connectez ce lecteur à Internet. (Page 14.) ② Insérez une mémoire USB (de 2Go ou plus et de format FAT 32/16) compatible USB haut débit (480Mbit/s) à la prise USB BD STORAGE/SERVICE au dos de ce lecteur. (Page 14.) ③ Préparez un disque Blu-ray matériel compatible avec la fonction BD-LIVE. ("Fonctions BONUSVIEW ou BD-LIVE" page 24.)

Activation du son secondaire

Quand "Audio secondaire" sous "Menu de configuration" est réglé sur "Marche", vous pouvez écouter le son des incrustations (PiP) ou des commentaires des disques Blu-ray compatibles BD-LIVE. Voyez les sections

"Opérations courantes" et "Audio secondaire" page 29 et 31.

Contrôle du lecteur blu-ray via la fonction de commande HDMI™

La fonction de commande HDMI permet de piloter ce lecteur de façon interactive via votre téléviseur (à condition que ce dernier soit compatible avec la fonction de commande).

Vous devez brancher ce lecteur à un téléviseur compatible avec la fonction de commande HDMI avec un câble HDMI et régler "Control HDMI" sur "Oui" sous "Menu de configuration" pour pouvoir exécuter la fonction décrite ci-dessous. (Lisez page 9 et 33 pour savoir comment effectuer le raccordement à la prise HDMI et utiliser "Control HDMI".)

• Fonction de sélection d'entrée automatique Quand vous lancez la lecture sur ce lecteur, le sélection d'entrée du téléviseur (et de l'ampli-tuner AV si ce lecteur est raccordé au téléviseur via un de ces appareils) désigne automatiquement ce lecteur. La mise sous tension du téléviseur pourrait également se faire automatiquement selon le modèle de téléviseur utilisé.
• Fonction d'extinction automatique Si vous mettez le téléviseur hors tension quand ce lecteur est à l'arrêt et que l'écran Setup Menu n'est pas affiché, le lecteur est également mis automatiquement hors tension.

• La fonction de commande HDMI pourrait ne pas fonctionner correctement selon le téléviseur utilisé.
• Les fonctions autres que celles décrites ci-dessus pourraient être disponibles selon le modèle de téléviseur ou d'ampli-tuner AV.
• Pour pouvoir exploiter la fonction de commande HDMI, réglez les paramètres de commande HDMI sur TOUS les appareils (ce lecteur, le téléviseur et l'ampli-tuner AV). Il se pourrait que vous deviez effectuer certaines opérations.
• Chaque fonction peut être réglée indépendamment afin d’être activée/désactivée selon le téléviseur utilisé.
• Pour en savoir plus sur la configuration, consultez les modes d'emploi fournis avec le téléviseur et/ou l'ampli-tuner AV.

Lecture de disques BD, DVD et CD

Cette section décrit comment lire les disques BD video et DVD video (films), CD disponibles dans le commerce ainsi que les disques DVD-RW/R enregistrés.

Chargement d'un disque

① Appuyez sur pour permettre le lecteur sous tension. ② Appuyez sur OPEN/CLOSE ou ▲ pour ouvrir le tiroir de disque. ③ Placez un disque dans le tiroir.

• Insérez le disque avec la face imprimée vers le haut.
• Dans le cas d'un disque enregistré des deux côtés, tournez la face vers le bas.

Appuyez sur OPEN/CLOSE ou ▲ pour refermer le tiroir.

-La lecture de certains disques peut commencer automatiquement. -La lecture commence à partir du premier titre. -Selon le disque, le menu pourrait s'afficher au préalable. Lisez le disque en suivant les instructions à l'écran. -La durée de chargement du disque peut varier selon le disque.

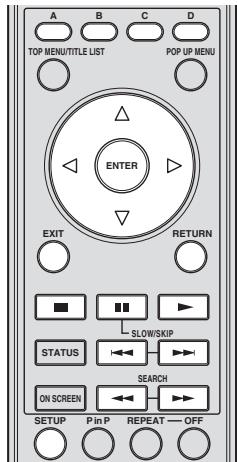

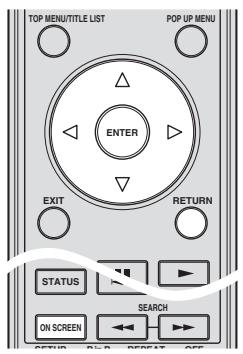

Opérations élémentaires de lecture

BD-V BD-RE BD-R

DVD-V DVD-R DVD-RW AUDIO CD

Touches		Fonctions
A	■	Interruption ou arrêt de la lecture
B	/ ▲	Saut arrêté/saut avant
C	/ ▲	Recherche arrêté/recherche avant *1
D	■	Pause de lecture
E	▲	Lecture *2

1 La vitesse de recherche change chaque fois que vous appuyez sur la touche. 2 Le lecteur reprend la lecture à l'emplacement du dernier arrêt. Pour reprendre la lecture depuis le début, appuyez sur ■ puis sur ▪

• Ce lecteur prend en charge la conversion ascendante DVD pendant la lecture d'un DVD.
• Certains disques Blu-ray vidéo récents ne pourront être lus que si vous mettez à jour le logiciel de ce lecteur. Vous devrez donc peut-être effectuer la mise à jour du logiciel de ce lecteur. Voyez page 37 pour en savoir plus sur la mise à jour du logiciel de ce lecteur.

Lecture image par image

Appuyez sur pendant la pause pour lancer la fonction de lecture image par image.

• Il se peut que la lecture image par image ne fonctionne pas correctement avec d'autres disques que les DVD-RW/R (format VR).
• Certains BD/DVD vidéo ne sont pas compatibles avec la fonction de lecture image par image.
• La lecture image par image avant/arrêt est possible sur les disques DVD en appuyant sur ▶▶ ou ▶ pendant la pause.

Lecture au ralenti

Appuyez sur ou au moins 2 secondes pendant la pause pour lancer la fonction de lecture au ralenti.

• Pour revenir à la lecture normale, appuyez sur ▷.

• Cette fonction n'est pas disponible pour les CD audio. - La lecture au ralenti arrière n'est pas disponible pour les disques Blu-ray video.

Lecture répétée d'un titre ou d'un chapitre

① Lisez le titre ou le chapitre que vous souhaitez répéter. ② Appuyez sur REPEAT. ③ Appuyez sur / pour sélectionner le type de lecture en boucle.

• Lecture Du Titre: Répète le titre en cours de lecture.
• Lecture Chapitre: Répète le chapitre en cours de lecture.
• Choisir Partie: Répète la scène indiquée pour un titre ou un chapitre.

• Appuyez sur RETURN pour annuler sans procéder au réglage du type de lecture en boucle.
• Pour les CD audio, vous pouvez sélectionner "Lecture Disque", "Lecture Plage" et "Choisir Partie" comme options de lecture en boucle.

④ Appuyez sur ENTER.

Exemple : Lecture en boucle d'un titre (TITLE)

Pour revenir à la lecture normale, appuyez sur OFF.

Lecture en boucle d'un passage spécifique

DVD-V DVD-R DVD-RW

AUDIO CD

Note

• Certaines des opérations de lecture suivantes ne sont pas disponibles selon les caractéristiques techniques du disque.

① Appuyez sur REPEAT pendant la lecture.

② Appuyez sur / pour sélectionner "Choisir Partie" puis appuyez sur ENTER.

• "Régler Pt de Départ" s'affiche.

③ Appuyez sur ENTER durant la scène dont vous souhaitez définir le point de départ.

• "Rég. Pos. Fin" s'affiche.

Appuyez sur ENTER durant la scène dont vous souhaitez définir la fin.

• Appuyez sur pour avancer rapidement jusqu'à la scène dont vous souhaitez régler la fin. Lorsque vous atteignez la scène désirée, il suffit d'appuyer sur, puis sur ENTER pour définir la fin. Pour annuler la lecture en boucle, appuyez sur OFF.

• Appuyez sur la lecture en boucle est annulée et le chapitre suivant est lu.
• Appuyez une fois sur ; la lecture en boucle est annulée et le lecteur revient au début du chapitre (plage) actuel.
• Si vous appuyez à nouveau sur (dans les 5 secondes), le lecteur retourne au début du chapitre (plage) précédent.
• Pour une lecture en boucle d'un passage spécifique, réglez les points de départ et de fin sur un même titre.
• La lecture en boucle peut être interdite sur certains disques.
• La lecture en boucle d'un passage spécifique pourrait ne pas être disponible pour les scènes multi-angles.
• Si vous appuyez sur STATUS, vous pouvez confirmer le statut de lecture en boucle.

Utilisation des menus bddvd

Cette section explique comment lire un disque BD vidéo ou DVD vidéo en utilisant un menu principal, un menu de disque ou un menu contextuel. Le menu de disque propose les titres figurant dans le menu principal et un guide du disque (pour les options comme les sous-titres et les langues audio).

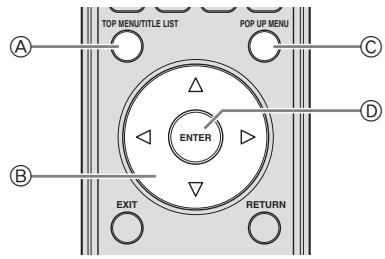

Touches		Fonctions
A	TOP MENU/ TITLE LIST	Affiche l'écran du menu principal.
B	△/▽/◇/◇	Déplace la sélection (en surbrillance) sur l'écran de menu.
C	POP UP MENU	Affiche l'écran du menu contextual.
D	ENTER	Sélectionne l'élement du menu en surbrillance.

• La procédure de base est expliquée sur cette page. Les procédures variant selon le disque BD video ou DVD video, vous devrez peut-être suivre les instructions du mode d'emploi du disque ou les instructions affichées à l'écran.
• Pour certains disques BD/DVD, le menu principal peut être appelé “menu titre”. Utilisez TOP MENU/TITLE LIST sur la télécommande lorsque les instructions parlent de “menu titre”.
• Rarement menu principal n'est disponible, la touche TOP MENU/TITLE LIST n'aura pas d'effet.
• Selon le DVD, vous pouvez afficher l'écran du menu principal en appuyant sur POP UP MENU.

Utilisation du menu contextuel

① Appuyez sur POP UP MENU pendant la lecture. - L'écran du menu contextuel s'affiche. - Le contenu du menu affiché dépend du disque. Pour en savoir plus sur l'accès au menu contextuel et ses opérations, consultez les instructions du disque.

② Appuyez sur △ / ▽ / ◁ / ▷ pour sélectionner l'élément et appuyez ensuite sur ENTER. ③ Appuyez sur POP UP MENU pour quitter l'écran.

• Le menu contextuel disparaît automatiquement pour certains disques.

Dvd-r dvd-rw

Cet appareil permet de lire des disques enregistrés (uniquement des disques finalisés de format VR).

Note

-La "finalisation" désigne un traitement effectué durant l'enregistrement d'un disque de sorte que ce disque puisse être lu à la fois sur ce lecteur et sur d'autres lecteurs/enregistreurs DVD. Seuls des disques DVD finalisés pourront être lus sur ce lecteur. (Ce lecteur ne possède pas de fonction pour finaliser les disques.)

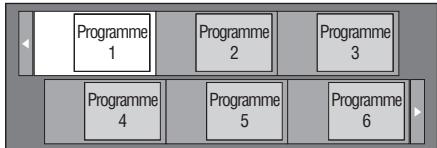

Lecture en sélectionnant un titre

Chargez un disque enregistré.

• L'écran Ensemble Titre apparait.

• Si l'écran Nombre titre ne s'affiche pas, appuyez sur TOP MENU/TITLE LIST.

Appuyez sur △ / ▽ / ◁ / ▷ pour sélectionner le titre et appuyez ensuite sur ENTER.

• En présence de sept titres ou plus, vous pouvez passer d'une page à l'autre en appuyant sur « ou ». La lecture du titre sélectionné commence. Vous pouvez lancer la lecture en appuyant sur au lieu de ENTER.

③ Appuyez sur ■ pour arrêter la lecture.

Note

• Vous pouvez aussi afficher l'écran Ensemble Titre en appuyant sur TOP MENU/TITLE LIST quand le lecteur est à l'arrêt ou en appuyant sur ENTER après avoir sélectionné “Afficher Ensemble Titres” dans le menu de configuration quand le lecteur est à l'arrêt.

• Vous pouvez afficher la Liste Titre de deux façons : avec les aperçus ou la Liste Titre.
• À chaque pression sur A, l'écran passe de aperçu à Liste Titre.

Aperçu

Nom Du Titre

Informations sur le titre sélectionné (2) Nom du titre

Durée d'enregistrement

Légende pour les touches de couleur

Lecture en sélectionnant un chapitre

Appuyez sur B pendant que l'écran Aperçu affiche les aperçus.

L'écran des chapitres apparait.

• En présence de sept chapitres ou plus, vous pouvez passer d'une page à l'autre en appuyant sur « ou »
• Pour retourner à l'écran des aperçus, appuyez sur B.

Appuyez sur △ / ▽ / ◁ / ▷ pour sélectionner le chapitre et appuyez ensuite sur ENTER. - La lecture du chapitre sélectionné commence.

Vous pouvez lancer la lecture en appuyant sur au lieu de ENTER.

③ Appuyez sur ■ pour arrêter la lecture.

Tri des titres

À chaque pression sur B quand l'écran Liste Titre est affiché, ce dernier réorganise la liste en plaçant alternativement en tête le plus récent titre lu et le plus ancien titre lu.

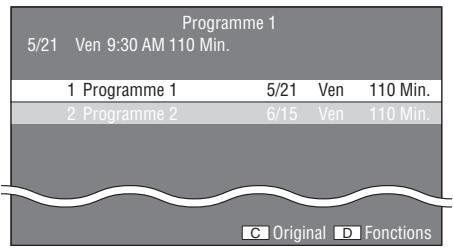

Lecture en sélectionnant une playlist

Appuyez sur C pendant que l'écran Aperçu ou Liste Titre affiche les aperçus.

• L'écran Playlist apparait.

② Appuyez sur △ / ▽ pour sélectionner le titre et appuyez ensuite sur ENTER.

-La lecture du titre sélectionné commence.

③ Appuyez sur ■ pour arrêter la lecture.

Lecture du titre arrêté en cours de lecture

① Appuyez sur D pendant que l'écran Aperçu ou Liste Titre est affiché.

② Appuyez sur / pour sélectionner le type de lecture et appuyez ensuite sur ENTER. -La lecture du titre commence. ③ Appuyez sur ■ pour arrêté la lecture.

AUDIO CD

Quand vous chargez un CD audio, l'écran suivant s'affiche.

Note

• L'écran de lecture de CD apparait uniquement lors de l'insertion d'un disque compact enregistré au format CD-DA.

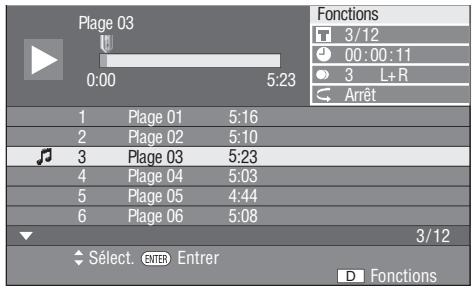

Lecture en sélectionnant une plage

① Appuyez sur △/∇ pour sélectionner la plage, puis appuyez sur ENTER pendant la lecture ou à l'arrêt. - La lecture de la plage sélectionnée commence.

② Appuyez une fois sur ■ pour interrompre momentanément la lecture (pause). ③ Pour arrêter complètement la lecture, appuyez à nouveau sur ■.

Appuyez sur D pendant que l'écran de lecture de CD est affiché.

• Le menu "Functions" s'ouvre.

② Appuyez sur △/▽ pour sélectionner le réglage et appuyez ensuite sur ENTER.

• Lorsque la lecture est arrêtée, seul "Plage" peut être sélectionné. Voyez "Fonctions réglables" pour une description de chaque réglage (page 26).

③ Appuyez sur △ / ▽ / ◁ / ▷ pour effectuer le réglage, puis appuyez sur ENTER.

• Les opérations sont différentes pour chaque réglage. Suivez les instructions à l'écran.

④ Appuyez sur RETURN ou D pour retourner au menu "Functions".

Note

• Les éléments affichés diffèrent selon le disque.

Fonctions bonusview ou bd-live bd-v

Ce lecteur prend en charge les fonctions extra des BD video, à savoir BONUSVIEW (BD-ROM Profile 1 Version 1.1) et BD-LIVE.

Les disques BD video compatibles avec BONUSVIEW offrent les fonctions d'incrustation (image dans l'image) et Virtual Package. En plus des fonctions BONUSVIEW, les disques compatibles BD-LIVE vous permettent d'accéder à un large éventail de fonctions via Internet.

Les données Virtual Package/BD-LIVE sont sauvegardées sur un périphérique de stockage local (mémoire USB raccordée à ce lecteur). Pour bénéficier de ces fonctions, insérez une mémoire USB (de 2Go ou plus et de format FAT 32/16) compatible USB 2.0 haut débit (480Mbit/s) à la prise USB BD STORAGE/SERVICE (page 14) au dos de ce lecteur.

• Si l'espace de stockage est insuffisant, les données ne seront pas copiées/téléchargées. Supprimez les données inutiles ou utilisez un nouveau périphérique mémoire USB.
• Si une mémoire USB contenant d'autres données (sauvegardées précédemment) est utilisée, il se peut que la vidéo et l'audio ne soient pas lus correctement.
• Si le périphérique mémoire USB est débranché du lecteur pendant la lecture des données Virtual Package/BD-LIVE, la lecture du disque s'arrête.
• Le chargement des données peut prendre un certain temps (lecture/écriture). Voir "Gestion Clé USB" à la page 36 pour effacer les données Virtual Package et les données BD-LIVE de la mémoire USB.

• Yamaha ne saurait garantir le fonctionnement de toutes les marques de mémoires USB avec ce lecteur.
• N'utilisez pas de rallonge USB pour raccorder une mémoire USB à la prise USB BD STORAGE/SERVICE du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

Utilisation de la fonction d'incrustation (lecture du son/image secondaire)

Les BD video compensant une image secondaire compatible avec la fonction d'incrustation (image dans l'image) peuvent être lues avec l'image et le son secondaires affichés simultanément sur un écran secondaire dans le coin.

Appuyez sur P in P pour activer ou couper la fonction d'incrustation.

• Pour écouter le son secondaire, vous devez régler "Audio secondaire" sur "Marche". (Voyez page 31.)
• Le son et l'image secondaires pour la fonction d'incrustation peuvent être produits et coupés automatiquement selon le contenu. Les zones affichables peuvent également être limitées.

Dans le cas des disques BD video compatibles avec Virtual Package, les données sont copiées depuis les disques ou Internet sur le périphérique de stockage local. Elles sont automatiquement copiées sur le périphérique de stockage local avant la lecture. Vous pouvez accéder à une vaste palette de fonctions supplémentaires, dont l'image secondaire, le son secondaire, les sous-titres, des bandes-annonces, etc.

• Les méthodes de lecture diffèrent selon le disque. Reportez-vous à la notice du disque pour en savoir plus.

La connexion à Internet vous donne accès à une vaste palette de contenus aux fonctions interactives lors de la lecture de disques Blu-ray compatibles BD-LIVE sur ce lecteur. Vous pouvez télécharger des bonus, comme les dernières bandes-annonces, des jeux interactifs compatibles BD-J, etc. sur le périphérique de mémoire USB.

• Les fonctions disponibles diffèrent selon le disque.
• Le fonctionnement et le contenu des matériaux BD-LIVE varie selon les programmes disponibles sur Internet. Procédez en suivant les indications à l'écran.

• Procédez conformément aux instructions fournies dans la notice du disque BD pour lire les contenus BD-LIVE, etc.
• Pour accéder aux fonctions BD-LIVE, procédez aux réglages de connexion Internet haut débit (page 14) et de communication (pages 34-36).
• Reportez-vous à la page 33 si vous souhaitez restreindre l'accès aux contenus BD-LIVE.
• Le temps nécessaire pour télécharger les programmes en ligne dans la mémoire USB connectée à ce lecteur varie selon la vitesse de votre connexion Internet et la taille des données de ces programmes.
• Il se pourrait que les programmes BD-LIVE disponibles sur Internet ne puissent pas afficher la connexion selon le statut (mise à jour) du fournisseur. Dans ce cas, éjectez le disque et faites un nouvel essai.
• Si l'écran BD-LIVE ne s'affiche pas après que vous ayez sélectionné la fonction BD-LIVE au menu du disque BD, il se pourrait que la mémoire USB ne dispose pas d'assez d'espace disponible. Dans ce cas, éjectez le disque du lecteur et effacez les données sur la mémoire USB avec l'option Efface données sous le menu "Gestion Clé USB". (Voyez le mode d'emploi page 36.)

Écran de commande des fonctions

Cette option vous permet de paramétrer plusieurs réglages en une fois, par exemple, les sous-titres ou les angles et la sélection du titre pour la lecture directe. Vous pouvez régler la vitesse et l'audio selon vos préférences. Les opérations sont identiques pour les BD et les DVD.

Écran de commande des fonctions

① Affichage du statut de lecture

Indique le statut de fonctionnement et le type de disque.

Permet de sélectionner un titre (ou plage) ou un chapitre pour la lecture, ou de procéder aux réglages vidéo/audio.

3 Affichage du guide des opérations

Fournit une aide sur les opérations des touches de la télécommande.

Comment utiliser la commande des fonctions

① Appuyez sur ON SCREEN pendant la lecture. - L'écran de commande des fonctions s'affiche sur le téléviseur. ② Appuyez sur / pour sélectionner le réglage et appuyez ensuite sur ENTER. Voyez "Fonctions réglables" pour une description de chaque réglage (page 26).

③ Appuyez sur / / / pour effectuer le réglage, puis appuyez sur ENTER.

• Les opérations sont différentes pour chaque réglage. Suivez les instructions à l'écran.

④ Appuyez sur RETURN ou ON SCREEN pour fermer l'écran de commande des fonctions.

• Si “—” s'affiche pour une option comme le numéro du titre ou les sous-titres, ceci indique que le disque ne compte aucun titre ou sous-titre pouvant être sélectionné.
• Les éléments affichés diffèrent selon le disque.
• Si vous accédez à l'écran de commande des fonctions pendant la lecture d'un BD video ou d'un DVD video, il peut s'avérer impossible de désigner ce disque. Le cas échéant, fermez l'écran de commande des fonctions.

Fonctions régulables

Icônes	Fonctions	Descriptions
T	Numéro du titre/ plage (saut direct du titre/ plage)	- Indique le nombre du titre en cours de lecture (ou le nombre de la plage lors de la lecture d'un CD audio). Vous pouvez sauter au début du titre (ou plage).- Pour sauter au début d'un titre (ou plage) sélectionné, appuyez sur les touches numériques pour taper le nombre du titre (ou plage) lorsque cette option est en surbrillance.
C	Numéro du chapitre (saut direct du chapitre)	- Indique le nombre du chapitre en cours de lecture. Vous pouvez sauter au début du chapitre.- Pour sauter au début d'un chapitre sélectionné, appuyez sur les touches numériques pour taper le nombre du chapitre lorsque cette option est en surbrillance.
+	Durée de lecture écoulée (saut direct de durée)	- Indique la durée écoulée depuis le début du titre (ou plage) du disque en cours de lecture. Vous permet de sauter à un passage spécifique.- Appuyez sur < / > pour sélectionner l'heure, les minutes ou les secondes, et appuyez ensuite sur △ / ▽ ou les touches numériques pour régler l'heure. Appuyez sur ENTER pour lancer la lecture à l'heure réglée.
	Langue des sous-titres	- Indique la langue des sous-titres actuellément sélectionné. Si des sous-titres sont disponibles dans d'autres langues, vous pouvez passer à votre langue préfééré. Vous pouvez aussi désirir la langue des sous-titres en appuyant sur SUBTITLE.
	Numéro d'angle	- Indique le numéro de l'angle actuellément sélectionné. Si la vente est enregistrée avec plusieurs angles, vous pouvez changer d'angle. Vous pouvez aussi changer d'angle en appuyant sur ANGLE.
	Audio	- Indique le type de son actuellément sélectionné. Vous pouvez sélectionner le type de son de votrechoix. Vous pouvez aussi désirir le type de son en appuyant sur AUDIO.
	Répétée	- Le titre (ou chapitre) actuel ou les passages peuvent être lus en boucle. La lecture repétée est possible également avec la touche REPEAT de la télécommande.

• Ces fonctions peuvent ne pas être opérationnelles avec tous les disques.
• Dans le cas des disques DVD-RW et DVD-R, lorsque vous lisez un programme enregistré en son mono ou stéreo, l'écran affiche "Stereo". (Le son ne peut pas être changé.)
• Lorsque vous lisez un programme enregistré en stéreo ou mono et que vous écoutez le son Bitstream par le connecteur de sortie numérique, vous ne pouvez pas sélectionner le canal audio. Réglez "Sortie audio" sur "PCM" (Page 31) ou, si vous souhaitez changer de canal audio, écoutez le son par les connecteurs de sortie analogique.

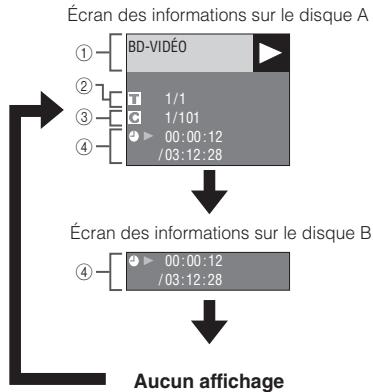

Affichage des informations sur le disque

Appuyez sur STATUS pendant la lecture.

• Chaque fois que vous appuyez sur STATUS, l'écran change comme suit.

① Type de disque ② Numéro du titre en cours de lecture/Nombre total de titres ③ Numéro du chapitre en cours de lecture/Nombre total de chapitres ④ Temps de lecture écoulé/Temps de lecture total pour le titre

• L'écran des informations sur le disque A disparaît si vous n'effectuez aucune opération dans la minute qui suit.
• Il se peut que l'affichage du temps de lecture total pour le chapitre/titre n'apparaisse pas avec certains disques BD video en vente dans le commerce.

Lecture des fichiers JPEG

CD-R

JPEG

CD-RW

JPEG

• Ce lecteur peut lire des images fixes (fichiers JPEG) sauvegardées sur des disques CD-RW/R. Pour les détails sur les images fixes que vous pouvez lire grâce à ce lecteur, voyez "Au sujet du format de fichier JPEG" à la page 3. Durant la "lecture normale", les images fixes sont lues une à une, alors que durant le "diaporama", elles s'enchaînent automatiquement l'une après l'autre.

Lecture des images fixes en ordre

Chargez le disque contenant les images fixes et appuyez sur

-La première image fixe apparait à l'écran. - Appuyez sur ou pour visionner l'image suivante ou précédente. -La même opération peut être exécutée en appuyant sur / ou ou

Lecture des images fixes dans un dossier sélectionné

① Insérez le disque contenant des images fixes et appuyez ensuite sur SETUP. ② Appuyez sur △ / ▽ / ◁ / ▷ pour sélectionner "Image" et appuyez ensuite sur ENTER. ③ Utilisez △ / ▽ / ◁ / ▷ pour sélectionner le dossier dont vous souhaitez voir les images fixes et appuyez ensuite sur ENTER.

④ Appuyez sur ou pour remplacer une image par une autre.

-La même opération peut être exécutée en appuyant sur / ou ou - Appuyez sur RETURN pour revenir à l'écran de sélection de dossier.

(5) Pour arrêter la lecture des images fixes à n'importe quel moment, appuyez sur ■.

Lecture du diaporama

① À l'étape 2 de “Lecture des images fixes dans un dossier sélectionné” à gauche, appuyez sur (“Slide Show”). - Les images fixes du dossier sélectionné sont visionnées en diaporama. ② Pour interrompre la lecture à n'importe quel moment, appuyez sur ■ ■. - Pour reprendre la lecture, appuyez sur. ③ Pour arrêter la lecture à n'importe quel moment, appuyez sur ■. - Appuyez sur RETURN pour visionner le diaporama d'images fixes d'un autre dossier.

Réglage de la vitesse du diaporama/lecture en boucle

① Appuyez sur C (Menu Diaporama) depuis l'écran de sélection des dossiers. - L'écran de réglage pour "Vitesse Diaporama"/"Rég. Mode Répétition" apparait. ② Appuyez sur / pour sélectionner "Vitesse Diaporama" et appuyez ensuite sur ENTER.

③ Appuyez sur / pour sélectionner la vitesse et appuyez ensuite sur ENTER. - La vitesse du diaporama peut être sélectionnée entre "Rapide", "Normal", "Lent1" et "Lent2". ④ Appuyez sur / pour sélectionner "Rég. Mode Répétition" et appuyez ensuite sur ENTER.

⑤ Appuyez sur / pour sélectionner l'élément et appuyez ensuite sur ENTER. ⑥ Appuyez sur EXIT pour quitter l'écran.

Réglages

Le "Menu" offre différents réglages audio/vidéo des fonctions au moyen de la télécommande.

Menu/sous-menu		Fonction	Page
Réglages Audio Video	Format d'image TV	Règle le format d'écran du téléviseur raccordé ainsi que la sortie video.	30
	Sortie video composantes	Définit la résolution de la sortie video composantes.	30
	Sortie video HDMI	Définit la résolution de la sortie video HDMI.	31
	Sélection de la sortie video	Règle la priorité de la sortie video.	31
	Audio secondaire	Règle le son pour les incrustations (image dans l'image) ou commentaires audio.	31
	Sortie audio	Règle la sortie audio en fonction de votre environnement de lecture.	31
	Contrôle de plage	Règle la plage dynamique pour la lecture à volume moyen.	32
Réglages d'enceintes		Alimente les enceintes connectées à ce lecteur via les connecteurs discrets à 8 canaux.	32
Démarrage Rapide		Réduit la durée de démarriage du lecteur.	33
Extinction Auto		Active la mise hors tension automatique du lecteur.	33
Control HDMI		Permet au lecteur de receivevoir le signal de commande en provenance de la télécommande du téléviseur.	33

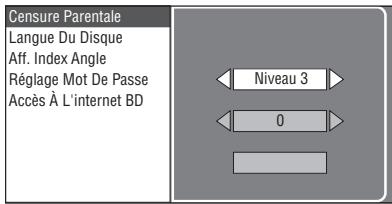

Réglages De Lecture	Contrôle parental	Règle le contrôle parental selon le contentu du disque.	33
	Langue du disque	Sélectionne la langue des sous-titres, de la piste audio et des menus affichés à l'écran.	33
	Affichage de l'index d'angle	Active l'affichage des angles lors de la lecture de disques BD/DVD contenant des scènes multiangles.	33
	Réglage du mot de passer	Réglage du mot de passer.	33
	Accès à l'Internet BD	Règle les restrictions d'accès aux containus BD-LIVE.	33
Réglage De Communication		Modifie les réglages de communication.	34
Version		Affiche la version du logiciel du système.	34
Gestion Clé USB		Permet d'effacer les données sur la mémoire USB.	36
Mise à Jour Du Logiciel		Effectue la mise à jour du logiciel du lecteur.	17, 37
Réinitialisation Sys		Initialise tous les réglages aux valeurs préréglées à l'usine.	34

Opérations courantes

Vous devez activer l'écran du menu de configuration ("Setup") pour régler les paramètres du lecteur. Vous trouverez ci-dessus des explications sur les opérations de base du "Menu".

Réglage du paramètre "Extinction Auto"

1. Affichez l'écran du menu

Appuyez sur SETUP pour afficher l'écran Menu de configuration.

Appuyez sur △ / ▽ / ◁ / ▷ pour sélectionner "Réglages" puis appuyez sur ENTER.

2. Sélectionnez un élément du menu

Appuyez sur △ / ▽ pour sélectionner "Auto Power Off", puis appuyez sur ENTER.

Réglages Audio Video

Réglages d'enceintes

Démarriage Rapide

Extinction Auto

Control HDMI

Réglages De Lecture

Réglage De Communication

Version

Gestion Clé USB

Mise à Jour Du Logiciel

Réinitialisation Sys

3. Sélectionnez l'élément suivant

Appuyez sur / pour sélectionner l'élément puis appuyez sur ENTER.

Appuyez sur RETURN pour revenir à la page "Menu" précédente.

4. Quittez l'écran du menu

Appuyez sur SETUP ou EXIT pour quitter l'écran.

Exemple d'utilisation du menu de configuration

Exemple : Réglage de "Censure Parentale" sous "Réglages De Lecture".

① Appuyez sur SETUP pour afficher l'écran Menu de configuration. ② Appuyez sur △ / ▽ / ▲ / ▼ pour sélectionner "Réglages" puis appuyez sur ENTER. ③ Appuyez sur △ / ▽ pour sélectionner "Réglages De Lecture" puis appuyez sur ENTER. ④ Appuyez sur △ / ▽ pour sélectionner "Censure Parentale" puis appuyez sur ENTER.

• Lors de la toute première utilisation de ce lecteur, l'écran de réglage du mot de passe s'affiche. Voyez "Définition initiale du mot de passe" ci-dessous.

Tapez les 4 chiffres de votre mot de passe. - Vous ne pourrez pas avancer à l'écran de réglage suivant tant que vous n'aurez pas saisi le bon mot de passe.

Définition initiale du mot de passe

1. Lors de la première définition du mot de passe, appuyez sur / pour sélectionner "Oui" afin d'accéder au menu de réglage du mot de passe, puis appuyez sur ENTER.
2. Saisissez un numéro à 4 chiffres pour le mot de passe, puis le même numéro pour confirmation.
3. Appuyez sur ENTER pour valider la procédure de réglage du mot de passe et passer à l'écran de réglage suivant.

Astuces

• Vous pouvez effacer le numéro à 4 chiffres en appuyant sur CLEAR.
• Vous pouvez utiliser la touche ENTER en bas à droite des touches numériques au lieu de la toucheENTER au centre des touches de curseur.

⑥ Appuyez sur / pour sélectionner le niveau de contrôle parental pour les DVD video, BD-ROM, puis sélectionnez le code du pays. Appuyez sur ENTER après chaque sélection.

⑦ Appuyez sur SETUP ou EXIT pour quitter l'écran.

Astuce

• Les réglages par défaut sont marqués d'un *.

Format d'image TV

Vous pouvez régler le format d'image du téléviseur raccordé et modifier la sortie vidéo.

Si vous changez de téléviseur (vous en achetez un nouveau, par exemple) et que le format d'image du téléviseur raccordé est différent, vous devrez modifier le réglage "Format d'image TV".

Large 16:9*: Sélectionnez cette option lors du raccordement d'un téléviseur avec un format d'image de 16:9.

Normal 4:3: Sélectionnez cette option lors du raccordement d'un téléviseur avec un format d'image de 4:3.

Si vous sélectionnez "normal 4:3

Letter Box*: Lorsque vous lisez un DVD avec le format d'image 16:9, le haut et le bas de l'écran comportent une bande noire et vous obtenez une image respectant le format 16:9.

Panoramaque: Lorsque vous lisez un DVD avec le format d'image 16:9, les bords droit et gauche de l'image sont coupés et vous obtenez une image de format 4:3. (Cette fonction est disponible uniquement pour les disques compatibles 4:3PS.)

Sortie vidéo composantes

Ce réglage permet de choisir la résolution de la sortie video composantes.

Certains téléviseurs ne sont pas entièrement compatibles avec le lecteur de disques Blu-ray, ce qui peut entraîner une déformation de l'image. Le cas échéant, appuyez sur VIDEO-RESET de la télécommande pendant cinq secondes. "Sortie video composantes" est initialisé sur "480i/576i" (valeur prérogée à l'usine).

• Certains disques n'autorisent pas la transmission d'un signal vidéo haute définition via les prises COMPLEMENT. Dans ce cas, la résolution vidéo passe à 480p/576p ou 480i/576i.

Sortie vidéo HDMI

Ce réglage permet de choisir la résolution de la sortie video HDMI.

Certains téléviseurs ne sont pas entièrement compatibles avec le lecteur de disques Blu-ray, ce qui peut entraîner une déformation de l'image. Le cas échéant, appuyez sur VIDEO-RESET de la télécommande pendant cinq secondes. "Sortie vidéo HDMI" est initialisée sur "Auto" (valeur préréglée à l'usine).

Auto*, 1080p, 1080i, 720p, 480p/576p

Note

• Lorsque le lecteur BD est raccordé à un téléviseur compatible 1080p/24Hz et que "Sortie vidéo HDMI" est réglé sur "Auto", la résolution 1080p/24Hz est automatiquement affichée quand des disques compatibles sont lus.

À 1080p / 24Hz, 1080p / 50Hz ou 1080p / 60Hz, aucun signal n'est transmis via les connecteurs COMPONENT et le connecteur VIDEO.

Sélection de la sortie vidéo

Les réglages suivants permettent une double sortie vidéo simultanée via les connecteurs vidéo analogiques (composantes, S-vidéo et vidéo) et la prise HDMI. Sélectionnez la sortie vidéo à laquelle vous souhaitez attribuer la priorité conformément au tableau suivant.

HDMI*:

Choisissez ce réglage pour accorder la priorité à la sortie HDMI. Vous pouvez régler la définition du signal de sortie vidéo HDMI sous "Réglages" - "Réglages Audio Video" - "Sortie vidéo HDMI". (Voyez page 31.)

Component: Choisissez ce réglage pour accorder la priorité à la sortie analogue (composantes, S-video et vidéo). Vous pouvez régler la définition du signal de sortie vidéo composantes sous “Réglages” - “Réglages Audio Video” - “Sortie vidéo composantes”. (Voyez page 30.)

• 1080p est uniquement disponible pour le format HDMI.

Réglages sur ce lecteur		Résolution de sortie
Sélection de la sortie video	Sortie vidéo HDMI	Sortie composantes	Sortie S/CVBS
HDMI	Auto	*1 *2	480i/576i *3
	1080p	Pas de signal	Pas de signal
	1080i	1080i *1	480/576ii
	720p	720p *1	480i/576i
	480p/576p	480p/576p *1	480i/576i

Réglages sur ce lecteur		Résolution de sortie
Sélection de la sortie videoe	Sortie videoo composantes	Sortie HDMI	Sortie S/CVBS
Composante	1080i *1	1080i *1	480i/576i
	720p *1	720p *1	480i/576i
	480p/576p	480p/576p	480i/576i
	480i/576i	480i/576i	480i/576i

Certains disques n'autorisent pas la transmission d'un signal vidéo haute définition via les prises COMPONENT. Dans ce cas, la résolution vidéo est convertie et passe à 480p/576p (quand "Sélection de la sortie vidéo" est réglé sur "Composante") ou à 480i/576i (quand "Sélection de la sortie vidéo" est réglé sur "HDMI"). Dépend du téléviseur raccordé. Vous n'obtenez aucune image pour un signal de 1080p transmis via la prise HDMI.

*3 Vous n'obtiendrez aucune image pour un signal de 1080p transmis via la prise HDMI.

• Si l'appareil vidéo raccordé à chacune des prises n'est pas compatible avec la résolution de la sortie vidéo prioritaire, vous pourriez remarquer des anomalies dans l'image affichée.

Astuce

• Cette fonction est aussi exploitables avec les touches en face avant. Maintenez enfoncés et sur la face avant (ou maintenez DIMMER enfoncé sur la télécommande) pendant plus de 4 secondes en veillant à ce que le tiroir du lecteur soit vide et fermé.

Audio secondaire

Vous pouvez activer et couper le son secondaire pour les incrustations (image dans l'image) et commentaires audio.

• Choisissez "Marche" pour que le son des incrustations soit audible.
• Choisissez "Arrêt" pour regarder des disques BD vidéo de qualité supérieure.

Astuce

• Quand vous regléz "Audio secondaire" sur "Arrêt", cet appareil ne produit plus le son (clic) de vos sélections dans le menu.

Marche, Arrêt*

Sortie audio

Règlez la sortie audio en fonction de votre environnement de lecture.

Sélectionnez la sortie audio reliée au téléviseur ou à l'ampli-tuner AV.

Sortie HDMI*: Sélectionnez cette option lorsque vous raccordez le lecteur via la prise HDMI.

Sortie Numérique: Sélectionnez cette option lorsque vous raccordez le lecteur via la prise DIGITAL OUT (COAXIAL/OPTICAL).

Sortie audio 7.1 canaux: Sélectionnez cette option lorsque vous raccordez le lecteur via les connecteurs AUDIO OUT (8 canaux discret).

Sortie audio 2 canaux: Sélectionnez cette option lorsque vous n'utilisez pas d'appareil audio SURROUND.

Sélectionnez le mode de sortie.

Si vous avez sélectionné "sortie HDMI

Bitstream*:

• Sélectionnez cette option lorsque vous raccordez le lecteur à un appareil HDMI equipped d’un décodeur intégré pour DOLBY DIGITAL, etc.
• Avec le réglage Bitstream, chaque signal audio est transmis en Bitstream.

PCM (Surround) :

Sélectionnez cette option lorsque vous raccordez le lecteur à un apparéil HDMI multicanal (sans décodeur intégré pour DOLBY DIGITAL, etc.) ou un apparéil HDMI à 2 canaux comme un télévisuer. PCM (Surround) produit le mode de sortie PCM LINEAIRE obtenu en decodant les signaux audio enregistrés dans chaque mode de sortie audio tel que DOLBY DIGITAL, DTS.

Note

• Lorsque "Audio secondaire" est réglé sur "Marche", PCM est automatiquement sélectionné comme mode de sortie audio.

Si vous avez sélectionné "sortie numérique

• Sélectionnez cette option lorsque vous raccordez le lecteur à un appareil SURROUND équipé d'un décodeur intégré pour DOLBY DIGITAL, etc.
• Avec le réglage "Bitstream", chaque signal audio est transmis en bitstream.

• Sélectionnez cette option lors du raccordement d'un appareil audio 2 canaux stéréo.
• Placez cette option sur PCM pour convertir et transmettre chaque signal audio en signal audio 2 canaux PCM.

Note

Voyez page 38 pour en savoir plus sur les formats de sortie audio disponibles.

Contrôle de plage

Ce réglage vous permet d'ajuster la plage entre les niveaux sonores minimal et maximal (plage dynamique) pour une lecture à volume moyen. À utiliser lorsque les dialogues sont difficilement audibles.

Normal:

La plage est lue comme la plage de sortie audio originale enregistrée.

Décalage:

Lors de la lecture d'une source Dolby Digital, la plage dynamique du son est ajustée de sorte que les dialogues soient facilement audibles. (Si le son est déformé, réglez ce paramètre sur "Normal".)

Lorsque vous lisez une source au format Dolby TrueHD, la plage dynamique est automatiquement ajustée.

• Diminuez le volume avant d'effectuer le réglage. Si vous ignorez cette précaution, les enceintes pourraient émettre un son bruyant ou le niveau du signal transmis aux enceintes pourrait être excessif.

Réglages d'enceintes

Permet de régler la taille, la distance et le niveau de volume de chaque enceinte raccordée via les connecteurs AUDIO OUT (8 canaux).

① Appuyez sur SETUP pour afficher l'écran Menu de configuration. ② Appuyez sur / / / pour sélectionner "Réglages" puis appuyez sur ENTER. ③ Appuyez sur / pour sélectionner “Réglages d'enceintes” puis appuyez sur ENTER. ④ Appuyez sur / pour sélectionner "Oui" puis appuyez sur ENTER. - Sélectionnez "Non" pour annuler la procédure sans configurer les paramètres "Réglages d'enceintes".

⑤ l'enceinte à configurer puis appuyez sur ENTER. L (avant gauche), C (centre), R (avant droite), RS (ambiance droite), RB (ambiance arrêté droite), LB (ambiance arrêté gauche), LS (ambiance gauche), SW (caisson de graves)

⑥ Appuyez sur / pour sélectionner "Taille", "Distance" ou "Niveau", puis réglez la valeur du paramètre choisi avec /.

Taille:

Pour la taille des enceintes, vous avez le besoin entre "Petit", "Grand*" et "Non".

Distance:

Vous pouvez regler les distances entre 0.3m (1 ft)- 3.0m 10 ft -9m29 ft).

Niveau:

Vous pouvez régler le niveau des enceintes entre -12dB et 0dB.

• Quand "SW" est réglé sur "Non", les enceintes ne peuvent pas être réglées sur "Petit".

• Pour configurer les autres paramètres, répétez l'étape 6.
• Pour configurer les autres paramètres, répétez les étapes 5 à 6.

⑦ Appuyez sur ∇ pour sélectionner “Test” puis appuyez sur ENTER. La tonalité d'essai est produite pour chaque enceinte pour vous aider à évaluer les niveaux. ⑧ Appuyez sur ∨ pour sélectionner “Test Tone Stop” puis appuyez sur ENTER. La tonalité d'essai s'arrête. ⑨ Appuyez sur pour sélectionner "Validator" puis appuyez sur ENTER.

Démarrage rapide

Ce réglage vous permet d'activer ou désactiver la fonction Démarrage Rapide.

Quand la fonction Démarrage Rapide est activée:

• Le temps de démarrage du lecteur est raccourci.
• Cela augmente toutefois la consommation de l'appareil.
• Le témoins QUICK s'allume.

Quand la fonction Démarrage Rapide est désactivée:

• Le lecteur entre en mode de faible consommation électrique lorsqu'il est passé en veille.

Oui, Non*

Note

• Quand "Démarrage Rapide" est réglé sur "Oui", il faut un certain temps au lecteur pour se mettre hors tension.

Extinction auto

Avec ce réglage, le lecteur se met automatiquement hors tension si la lecture est arrêtée pendant environ 10 minutes.

Oui, Non*

Cette fonction permet de régler le lecteur pour recevoir le signal de commande de la télécommande d'un téléviseur compatible avec la fonction de commande HDMI (via le cable HDMI).

Oui, Non*

• Pour en savoir plus, voyez "Contrôle du lecteur Blu-ray via la fonction de commande HDMI" (page 18) ainsi que les modes d'emploi de l'ampli-tuner AV et du télévisiteur.
• Si "Composante" est sélectionné sous "Sélection de la sortie vidéo", la fonction de commande HDMI n'est pas disponible. Sélectionnez "HDMI" si vous voulez utiliser la fonction HDMI Control.

Contrôle parental

Ce lecteur permet de limiter l'accès à certains programmes numériques et disques BD/DVD video en fonction de l'âge. Il est possible de régler le contrôle parental en fonction du contenu du disque. Les niveaux de contrôle parental disponibles sont indiqués ci-dessous.

Le mot de passe à 4 chiffres doit être saisi avant de définir les niveaux de contrôle parental et le code du pays. Les niveaux de contrôle parental et le code du pays ne peuvent pas être définis si aucun mot de passe n'a été créé ou saisi.

Pour dvd-video

8 et Arrêt*: Tous les DVD vidéo peuvent être lus.

1-7: Interdire la lecture des DVD vidéo sur lesquels sont enregistrés les classements correspondants.

Pour bd-rom

Non Limité*: Tous les BD video peuvent être lus.

0-99 ans : Interdire la lecture des BD video sur lesquels sont enregistrés les classements correspondants.

Code du pays

Permet de régler le code du pays. Consultez la liste des codes de pays (page 38) car les classements sont différents selon le pays.

Note

• Reportez-vous à "Exemple d'utilisation du menu de configuration" à la page 30 pour en savoir plus.

Langue du disque

Ce réglage vous permet de sélectionner la langue des sous-titres, de la piste audio et des menus affichés à l'écran.

Sous-titre

Reportez-vous à la liste des langues. (page 38)

Audio

Reportez-vous à la liste des langues. (page 38)

Menu

Reportez-vous à la liste des langues et à la liste des codes de langue. (page 38)

Affichage de l'index d'angle

Avec ce réglage, il est possible d'activer ou de désactiver l'affichage de l'index d'angle lors de la lecture d'un BD/DVD vidéo enregistré sous plusieurs angles de prise de vue. (L'index d'angle est affiché dans le coin inférieur droit de l'écran.)

Oui, Non*

Réglage du mot de passe

Ce réglage vous permet de définir le mot de passe ainsi de régler ou modifier le niveau de contrôle parental.

Oui: Saisissez le numéro à 4 chiffres.

Annule le mot de passe définit.

• Si vous avez oublié votre mot de passe, vous pouvez réinitialiser le mot de passe actuel avec "Réinitialisation Sys" sous "Réglages". (page 34)
• Vous pouvez aussi définir un nouveau mot de passe, au besoin.

Accès à l'internet BD

Cette fonction vous permet de restreindre l'accès aux contenus BD-LIVE.

Autoriser: Tous les disques BD-LIVE sont autorisés.

Limités*: Seuls les disques avec identification du propriétaire sont autorisés.

Interdire: Tous les disques BD-LIVE sont interdits.

• Les fonctions disponibles diffèrent selon le disque.
• Procédez conformément aux instructions fournies dans la notice du disque BD pour les contenus BD-LIVE, etc.
• Pour accéder aux fonctions BD-LIVE, procédez aux réglages de connexion Internet haut débit (page 14) et de communication (pages 34-36).

Quand vous sélectionnez "Version", la version du logiciel système s'affiche.

Réinitialisation sys

Vous pouvez initialiser tous les réglages aux valeurs préréglées à l'usine.

Réinitialiser, Ne pas Réinitialiser.

Réglage de communication

Cette fonction vous permet d'exécuter et/ou modifier le réglage de communication. Vous devez effectuer ce réglage pour utiliser les fonctions BD-LIVE nécessitant une connexion à Internet.

• Vérifiez que le câble LAN est bien branché au lecteur. (Voyez page 14.)
• Pour procéder manuellement au réglage, les informations suivantes sur le routeur ou le modem connecté sont nécessaires. Confirmez-les avant de procéder au réglage.
• Adresse IP, masque de réseau, passerelle, adresse IP du serveur DNS
• Par ailleurs, si vous spécifiez un serveur Proxy, les informations suivantes obtenues de leur fournisseur d'accès à Internet sont également nécessaires. Confirmez-les avant de procéder au réglage.
• Adresse IP et numéro de port du serveur Proxy

① Appuyez sur SETUP pour afficher l'écran Menu de configuration. ② Appuyez sur / / / pour sélectionner "Réglages" puis appuyez sur ENTER. ③ Appuyez sur / pour sélectionner “Réglage De Communication” puis sur ENTER. ④ Sélectionnez “Réglage Ethernet (BD-LIVE)” puis appuyez sur ENTER.

⑤ Appuyez sur / pour sélectionner "Changement" puis appuyez sur ENTER.

• Pour initialiser le réglage actuel, sélectionnez "Initialiser" et appuyez ensuite sur ENTER.

Pour régler l'adresse IP, appuyez sur / afin de sélectionner "Oui" ou "Non", et appuyez ensuite sur ENTER.

• Si vous sélectionnez "Oui": L'adresse IP est obtenue automatiquement.
• Si vous sélectionnez "Non": L'adresse IP, le masque de réseau et la passerelle doivent être saisis manuellement au moyen de l'écran de saisie des caractères. (Voyez page 36.)

Confirmez les spécifications de votre routeur haut débit pour chaque valeur de réglage.

⑦ Sélectionnez "Suivant" et appuyez ensuite sur ENTER. Pour définir l'adresse IP DNS, saisissez les adresses IP primaire et secondaire au moyen de l'écran de saisie des caractères. (Voyez page 36.)

Confirmez les spécifications de votre routeur haut débit pour chaque valeur de réglage.

⑨ Sélectionnez "Suivant" et appuyez ensuite sur ENTER. Pour régler le serveur Proxy, appuyez sur / afin de sélectionner "Oui" ou "Non", et appuyez ensuite sur ENTER.

• Si vous avez sélectionné “Oui”: L'adresse IP ou le nom du serveur Proxy et le numéro de port du serveur Proxy obtenus de votre fournisseur d'accès à Internet doivent être saisis au moyen de l'écran de saisie des caractères. (Voyez page 36.)
• Si vous sélectionnez “Non”: Passez à l'étape suivante.

Sélectionnez "Suivant" et appuyez ensuite sur ENTER. Pour le réglage avancé (réglage des vitesses de connexion Ethernet), appuyez sur / afin de sélectionner "Oui" ou "Non", et appuyez ensuite sur ENTER. - En temps normal, sélectionnez "Non" et appuyez sur ENTER.

• Les vitesses de connexion Ethernet peuvent être réglées en sélectionnant "Oui" et en appuyant ensuite sur ENTER.
• En principe, ce réglage n'est pas nécessaire car une détection automatique a lieu (mode préréglé à l'usine). Si la connexion Ethernet échoue ou un autre problème survient, modifier le réglage et vérifie que la connexion fonctionne correctement. Une fois la vitesse de connexion définie, sélectionnez "Suivant" et appuyez sur ENTER.

Pour tester la connexion à Internet, après avoir confirmé les réglages, appuyez sur / afin de sélectionner "Test", et appuyez ensuite sur ENTER.

Au vu des résultats du test, si la connexion Internet échoue, saisissez manuellement les valeurs de réglage. ⑭ Appuyez sur / pour sélectionner "Complet" puis appuyez sur ENTER.

Note

• Les chiffres des adresses IP, par exemple, peuvent être entrés sur l'écran de saisie soit en sélectionnant chaque chiffre en mode "Numérique", soit en utilisant les touches numériques de la télécommande.

① Appuyez sur ENTER sur les cases où vous souhaitez saisir des caractères pour faire apparaître l'écran de saisie.

② Appuyez sur △ / ▽ pour sélectionner le mode de saisie de votre choix.

• Lors de la saisie de l'adresse du serveur Proxy "1ABC" (Alphabet/caractère numérique) / "Signe" / "Modifier"
• Lors de la saisie d'autres valeurs (Adresse IP, etc.) "Numérique" / "Modifier"

③ Appuyez sur / pour sélectionner un chiffre/ caractère puis appuyez sur ENTER. ④ Répétez l'étape 3 pour afficher tous les caractères/ chiffres désirés dans le champ de saisie.

Écran de saisie des caractères numériques

Note

• Appuyez sur RETURN ("Suppr. Carac") pour effacer un chiffre/ caractère saisi. Pour modifier un chiffre/ caractère saisi, appuyez sur B (gauche) ou C (droite) pour sélectionner ce dernier et appuyez sur RETURN ("Suppr. Carac"). Puis appuyez sur </> pour sélectionner un nouveau chiffre/ caractère à saisir et appuyez sur ENTER.

⑤ Appuyez sur D ("Complet") pour valider les chiffres saisis.

⑥ Répétez les étapes 1 à 5 pour terminer la saisie de tous les caractères nécessaires.

Liste des caractères pouvant être saisis

1ABC (Alphabet/ caractère numérique)
	Num.	ABC	DEF	GHI	JKL
	MON	PQRS	TUV	WXYZ	Spc.
	Num.		1234567890
	ABC		A B C a b c
	DEF		D E F d e f
	GHI		G H I g h i
	JKL		J K L j k l
	MNO		M N O m n o
	PQRS		P Q R S p q r s
	TUV		T U V t u v
	WXYZ		W X Y Z w x y z
	Spc.		(espace)
Numérique			1234567890
Signe
	@ . :	; - \	% !?	& # + *	= / | ~
	“ ^ ”	() < >	[ ]	Spc.
	@ . :		@ . , :
	; - - \		; - - \
	% !?		$ % ! ?
	& # + *		& # + *
	= / | ~		= / | ~
	“ ^ ”		“ ^ ”
	() < >		() < >
	[ ]{}		[ ]{}
	Spc.		(espace)
Modifier
	Annuler		Gauche	Droite
	Complet		Suppr.Carac.
	* Les mêmes opérations qu'avec les touches de couleur et RETURN peuvent être exécutées en scélectionnant chaque éléments et en appuyant sur ENTER. “Suppr.Carac.” signifie effacer des caractères.

Attention:

• Ne retirez pas le périphérique mémoire USB ou ne débranchez pas le cordon d'alimentation pendant l'exécution de l'opération "Gestion Clé USB" ou "Mise à Jour Du Logiciel".
• N'utilisez pas de rallonge USB pour raccorder une mémoire USB à la prise USB BD STORAGE/SERVICE du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

Note

• Yamaha ne saurait garantir le fonctionnement de toutes les marques de mémoires USB avec ce lecteur.

Gestion clé USB

Les instructions suivantes expliquent comment supprimer des données telles que les données du Virtual Package et BD-LIVE sur un périphérique mémoire USB.

① Insérez le périphérique mémoire USB dans la prise USB BD STORAGE/SERVICE à l'arrière du lecteur. ② Appuyez sur SETUP pour afficher l'écran Menu de configuration. ③ Appuyez sur / / / pour sélectionner "Réglages" puis appuyez sur ENTER. ④ Appuyez sur / pour sélectionner "Gestion Clé USB" puis appuyez sur ENTER. - "Pas de clé USB" s'affiche si aucune clé USB n'est insérée. ⑤ Appuyez sur / pour sélectionner "Effacer" ou "Formater" puis appuyez sur ENTER.

Effacer: Supprime uniquement les données des BDVIDEO enregistrées sur le périhérique mémoire USB, comme les données BD-LIVE.

Formater: Soyez conscient que toutes les données, y compris les données BD-VIDÉO et les données de mise à jour du logiciel, seront supprimées.

Si, après la mise à jour du logiciel, vous pouvez effacer uniquement les données de mise à jour dont vous n'avez plus besoin sur la mémoire USB, faites-le via un PC.

Note

• Les données sauvegardées sur la mémoire interne du lecteur (scores de jeu, etc.) sont également effacées.

⑥ Appuyez sur / pour sélectionner "Oui" puis appuyez sur ENTER.

⑦ Démarrez l'opération.

L'écran de l'opération actuelle s'affiche.

⑧ Appuyez sur ENTER.

Mise à jour du logiciel

Cette fonction permet de faire des mises à jour du logiciel en insérant une mémoire USB contenant le fichier de mise à jour dans la borne USB BD STORAGE/SERVICE de ce lecteur. Pour en savoir plus, voyez page 17.

Réglages sur ce lecteur			Format de sortie pour chaque prise audio
Sortie audio	Audio secondeaire	Format de sortie (Sortie audio)	Sortie HDMI	Sortie optique/ coaxiale	Sortie 8 canaux discrets	Sortie MIXED 2 canaux
Sortie HDMI	Marche	Bitstream	Ce mode n'est pas disponible.
		PCM	Max. 7.1ch PCM (48KHz) *1	2ch PCM (48KHz)	2ch	2ch
	Arrêt	Bitstream	Max. 7.1ch Bitstream (max. 192KHz)	2ch PCM (48KHz)	2ch	2ch
		PCM	Max. 7.1ch PCM (192KHz max.) *2	2ch PCM (48KHz)	2ch	2ch
Sortie Numérique	Marche	Bitstream	2ch PCM (48KHz)	Max. 5.1ch Bitstream (max. 48KHz)	2ch	2ch
		PCM	2ch PCM (48KHz)	2ch PCM (48KHz)	2ch	2ch
	Arrêt	Bitstream	2ch PCM (48KHz)	Max. 5.1ch Bitstream (48KHz) *3	2ch	2ch
		PCM	2ch PCM (48KHz)	2ch PCM (48KHz) *3	2ch	2ch
Sortie audio 7.1 canaux	Marche	—	2ch PCM (48KHz)	2ch PCM (48KHz)	Max. 7.1ch *1	2ch
	Arrêt	—	2ch PCM (48KHz)	2ch PCM (48KHz)	Max. 7.1ch	2ch
Sortie audio 2 canaux	Marche	—	2ch PCM (48KHz)	2ch PCM (48KHz)	2ch	2ch
	Arrêt	—	2ch PCM (48KHz)	2ch PCM (48KHz)	2ch	2ch

1 Max. 5.1 canaux ("ch") PCM dans le cas de la lecture d'un train audio DTS (y compris DTS-HD). 2 Une source DTS-HD Master Audio avec son multicanal 192kHz est lue en format "multicanal 96kHz ". 3 Si la source est enregistrée en 96kHz, vous obtenez un signal de 96kHz sans protection anticopie. 4 Une source MPEG Audio est lue en format 2ch PCM format.

Guide de dépannage

Reportez-vous au tableau suivant si l'appareil ne fonctionne pas convenablement. Si l'anomalie constatée n'est pas mentionnée, ou encore si les actions correctives suggérées sont sans effet, mettez l'appareil hors service, débranchez la fiche du câble d'alimentation et prenez contact avec un revendeur ou service après-vente de Yamaha.

Alimentation

Anomalies	Causes possibles et solutions
Impossible demettre le lecteur sous tension.	- La fiche du cordon d'alimentation est-elle fermement enfoncée dans la prise secteur? (Page 15) - Avec la fiche du cordon d'alimentation enfoncée dans une prise secteur, maintenez ♂ enfoncée sur le lecteur jusqu'à ce que “RESET” apparaisse sur l'afficheur du panneau avant. Mettez ensuite l'appareil sous tension. (Page 16)
L'alimentation du lecteur est coupée.	- Est-ce que “Extinction Auto” se trouve sur “Oui”? Lorsque “Extinction Auto” se trouve sur “Oui”, l'alimentation est automatiquement coupée au bout de 10 minutes d'inactivité (pas de lecture). (Page 33)

Opérations de base

Anomalies	Causes possibles et solutions
La télécommande ne fonctionne pas.	- Utilisez la télécommande dans son rayon d'action. (Page 16) - Remplacez les piles. (Page 16) - Vérifiez les régliages de code de commande pour l'appareil principal et la télécommande. (Page 7)
Impossible d'utiliser le lecteur.	- Opérez-vous le lecteur dans la plage de température de fonctionnement spécifique ? (Page 43)

Lecture de disque

Anomalies	Causes possibles et solutions
Le lecteur ne peut pas dire le disque.	- Retirez le disque et nettoyez-le. (Page 4) - Assurez-vous que le disque est inséré correctement (bien aligné sur le plateau de disque et face imprimée vers le haut). (Page 4) - Assurez-vous que le code régional sur le disque correspond à celui du lecteur. (Page 2) - Attendez que la condensation à l'intérieur ou à proximité du lecteur disparaisse. (Page 4) - Vérifiez que le disque est enregistré en format d'image compatible (PAL ou NTSC). - Le lecteur ne peut pas dire une video qui n'a pas été enregistrée normalement. (Page 3) - Une lecture correcte peut s'avérer impossibly en raison du statut d'enregistrement du disque, d'un disque rayé, déformé ou sali, de la condition du capteur laser ou de problèmes de compatibilité entre ce lecteur et le disque utilisé. (Pages 3, 4) - La lecture d'un disque peut ne pas être possible lorsque la durée enregistrée est anormalement courte. - Les disques BD-RE/R enregistrés dans un autre format que BDMV ne peuvent pas'êtrelus. (Page 2)
Le disque est automatiquement éjecté après la ferméture du plateau de disque.	- Assurez-vous que le disque est inséré correctement (bien aligné sur le plateau de disque et face imprimée vers le haut). (Page 20) - Retirez le disque et nettoyez-le. (Page 4) - Assurez-vous que le code régional sur le disque correspond à celui du lecteur. (Page 2) - Assurez-vous que le disque est lisible sur ce lecteur. (Page 2)
La vidéo s'accute.	- Le lecteur a-t-il été soumis à un choc ou un impact ? L'utilisez-vous sur un emplacement instable ? Le lecteur s'accute s'il ressent des chocs ou vibrations.
Le lecteur produit un bruit sec au démarrage de la lecture ou à l'insertion d'un disque.	- Le lecteur peut produit quelques uns bruit sec au démarrage de la lecture s'il n'a pas été utilisé pendant longtemps. Ces bruits ne sont ne pas le signe d'un dysfonctionnement du lecteur, mais sont le reflet de conditions de fonctionnement normal.

Anomalies	Causes possibles et solutions
Absence d'image.	- Assurez-vous que les câbles sont correctement branchés. (Page 8) - Assurez-vous que l'entrée sélectionnée sur le téléviseur ou l'ampli AV raccordé au lecteur est correcte. (Page 8) - Retirez le disque et nettoyez-le. (Page 4) - Assurez-vous que le code régional sur le disque correspond à celui du lecteur. (Page 2) - Il n'y a pas d'image sur la sortie HDMI. - Les réglages sont-ils corrects ? Vérifiez les réglages. (Page 30) - Il n'y a pas d'image sur la sortie video composantes. - Les réglages sont-ils corrects ? Vérifiez les réglages. (Page 30)
L'écran se fige et les touches d'opération ne fonctionnent pas.	- Appuyez sur ■, puis redémarrez la lecture. - Éteignez, puis rallumez le lecteur. - Si le lecteur ne s'est int pas, procédez à l'initialisation. (Page 41) - Le disque est-il abîné ou sali ? Vérifiez l'état du disque. (Page 4)
Il y a du son, mais pas d'image.	- Le cable de raccordement pour la sortie videoe est-il correct? (Pages 9 à 11)
L'image n'a pas la résolution voulue.	- Le réglage "Sélection de la videoe" est-il correct (Page 31)? - "Sortie videoe composantes" ou "Sortie videoe HDMI" est-il réglé sur la résolution voulue (Pages 30-31)?
La videoe grand écran apparait étirée vertically ou des bandes noires apparaissent en haut et en bas de l'écran.	- Le réglage "Format d'image TV" correspond-il au téléviseur raccordé? (Page 30) - Si vous utilisez un téléviseur grand écran, "Format d'image TV" se trouv-t-il sur "Large"? (Page 30) - Si vous utilisez un téléviseur de format 4:3, "Sélection de la sortie videoe" est-il réglé sur "Composante"? (Page 31)
L'image 4:3 est étirée dans le sens horizontal.
Un bruit efficace (mosaïque) apparait à l'écran.	- L'image pourrait compter des blocs dans les scènes rapides en raison des caractéristiques de compression des images numériques.
L'image présentera des distortions si un DVD videoe est enregistré sur un magnétoscope ou lu par l'intémédiaire d'un magnétoscope.	- Ce lecteur se conforme à la protection contre la copie analogique. Certains disques contiennent un signal empêchant la copie. Si vous essayez de dire un tel disque par l'intémediaire d'un magnétoscope, ou de l'enregistrer sur un magnétoscope et de dire le signal, la protection contre la copie empêchera la lecture normale. (Pages 10 à 11)
Aucun son n'est émis ou les images ne sont pas lues correctement.	- Il se peut qu'aucun son ne soit émis ou que les images ne soient pas lues correctement pour certains disques sur lesquels est enregistré un contenu avec protection des droits d'auteur.

Anomalies	Causes possibles et solutions
Pas de son ou le son est déformé.	- Si le volume du téléviseur ou de l'ampli est réglé au minimum, augmentez-le. - Il n'y pas de son pendant le mode silencieux, la lecture au ralenti, l'avance rapide et le retard rapide. (Page 20) - Vérifie que le cable audio est correctement racordé. (Page 12) - Vérifie que les fiches du cable sont propres. - Retirez le disque et nettoyez-le. (Page 4) - Le son peut ne pas être émis selon le statut d'enregistrement audio, par exemple lorsqu'un son autre qu'un signal audio ou un son non standard est enregistrré comme contenu audio du disque. (Page 3)
Les pistes audio gauche et croite sont inversées ou le son n'est émis que d'un côté.	- Les câbles audio gauche et droit sont-ils intervertis ou un cable est-il débranché? (Page 13)
Aucun son n'est émis ou les images ne sont pas lues correctement.	- Il se peut qu'aucun son ne soit émis ou que les images ne soient pas lues correctement pour certains disques sur lesquels est enregistrré un contenu avec protection des droits d'auteur.
Le type de son et/ou nombre de canaux voulu n'est pas disponible.	- Voyez le réglage “Sortie audio” (Page 31) et la section “A propos des formats de sortie audio”. (Page 38)

Réseau

Anomalies	Causes possibles et solutions
Impossible de se connecter à Internet.	- Le cable réseau est-il correctement branché ?- Utilisez-vous un cable incorrect, tel qu'un cable modulaire ? Branchez un cable réseau à la prise NETWORK. (Page 14)- L'appareil raccordé (le routeur haut débit ou le modem) est-il sous tension ?- Le routeur haut débit et/ou le modem est-il correctement branché ?- La ou les valeurs adéquates sont-elles définies dans le réglage du réseau ? Vérifiez “Réglage De Communication”. (Pages 34 à 36)
Impossible de télécharger des contenus BD-LIVE.	- Le cable LAN est-il correctement branché ?- Le pérophérique mémoire USB est-il correctement raccordé ? Vérifiez que le pérophérique mémoire USB est bien raccordé à la prise USB BD STORAGE/SERVICE de ce lecteur.- Vérifiez si le disque BD est compatible BD-LIVE.- Vérifiez le réglage de “Accès à l'Internet BD”. (Page 33)

Autre

Anomalies	Causes possibles et solutions
Le téléviseur fonctionne mal.	- Certains téléviseurs dotés d'une fonction de commande à distance sans fil peuvent mal fonctionner lorsque vous utilisez la télécommande de ce lecteur. Éloignez ce type de téléviseur du lecteur.
Le lecteur chauffe pendant son utilisation.	- Pendant son utilisation, le coffret de la console peut chauffer en fonction de l'environnement. Il ne s'agit pas d'un dysfonctionnement.

Messages relatifs aux disques BD et DVD

• Les messages suivants apparaissent sur l'écran du téléviseur si le disque que vous essayez de dire n'est pas ajustat ou si l'opération est incorrecte.

Message d'erreur	Erreur possible	Erreur possible
Lecture impossible.	- Le disque ne peut pas etre lu sur ce lecteur.	- Vérifiez le disque et insérez-le correctement.
Disque incompatible.	- Si vous insérez un disque qui ne peut pas etre lu sur ce lecteur (par exemple, un disque rayé) ou si vous insérez un disque à l'envers, ce message apparaît et le plateau de disque sort automatiquement.
	- Si le disque inséré ne peut pas etre lu car il est de forme particulière ou rayé, etc.	- Retirez le disque.
Opération impossible.	- En cas d'opération incorrecte.
La clé USB n'est pas formatéecorrectement. La formater dansgestion clé USB.	- En cas d'erreur de formatage.	- Formatez à nouveau la clé USB.
	- Si la clé USB n'est pas au format FAT 32/16.	- Formatez la clé USB avec votre PC.
Impossiblè d'utiliser la clé USBconnectée. Elle doit être conformeUSB 2.0.	- En cas d'utilisation d'une clé USB incompatible avec USB 2.0 High Speed (480 Mbit/s) (à savoir USB 1.0/USB 1.1).	- Raccordez une clé USB compatible avec USB 2.0 High Speed (480 Mbit/s).

Pour initialiser le lecteur

Si des interférences puissantes d'une source comme de l'électricité statique, un bruit externe puissant, un dysfonctionnement de la source d'alimentation ou de la tension en raison d'un orage affectent ce lecteur ou si une opération erronée est envoyée au lecteur, des erreurs, comme celle indiquant que le lecteur accepte pas l'opération, peuvent se produire.

Maintenez enfoncée ∑ sur le lecteur jusqu'à ce que “RESET” apparaisse sur l'afficheur du panneau avant, lorsque le lecteur ne fonctionne pas correctement même après l'avoir étéint. Mettez l'appareil en service.

Lorsque vous procédez à l'initialisation lorsque le lecteur est allumé, celui-ci s’éteint. Rallumez-le. Le traitement du système peut demander quelques instants avant que le lecteur ne soit prêt pour la lecture. - Si le problème persiste même après avoir procédé à l'initialisation, débranchez le cordon d'alimentation et rebranchez-le. Si cela ne résout pas le problème, contactez le SAV autorisé par Yamaha le plus proche.

Fonction de verrouillage des touches

Veuillez régler le verrouillage des touches afin d’empêcher les opérations accidentelles. Appuyez sur les touches et / du panneau avant pendant plus de 4 secondes en veillant à ce que le tiroir soit vide et fermé.

• Chaque fois que vous effectuez cette opération, la fonction est activée ou désactivée.
• Si vous tentez d'utiliser le lecteur quand la fonction de verrouillage de la télécommande est activée, "Lock" clignote sur l'afficheur du panneau avant, vous indiquant que la fonction est activée.

AVCHD

AVCHD désigne un nouveau format (norme) pour les caméras vidéo haute définition qui permet d'enregistrer et de dire des images HD de haute résolution.

Application BD-I

Le format BD-ROM prend en charge JAVA pour les fonctions interactives. "BD-J" offre aux fournisseurs de contenu une fonctionnalité presque illimitée lors du processus de création de titres BD-ROM.

BDMV (Blu-ray Disc Movie, BD-MV = Film sur disque Blu-ray BD-MV) fait référence à l’un des formats d’application utilisés pour les BD-ROM, lequel correspond à l’une des spécifications Blu-ray Disc. BDMV est un format d’enregistrement équivalent au DVD video pour la spécification DVD.

Dolby digital

Un système sonore développé par Dolby Laboratories Inc. recréant l'ambiance d'une salle de cinéma sur la sortie audio lorsque l'appareil est raccordé à un processeur ou un amplificateur Dolby Digital.

Dolby digital plus

Un système sonore développé comme extension du Dolby Digital. Cette technologie de codage audio prend en charge le son surround 7.1 multicanaux.

Dolby truehd

Le Dolby TrueHD consiste en une technologie de codage sans perte prenant en charge jusqu'à 8 canaux de son surround multicanaux pour les disques optiques de dernières générations. Le son restitué est fidèle à la source d'origine bit par bit.

Il s'agit d'un système sonore numérique mis au point par DTS, Inc. et utilisé dans les cinémas.

DTS-HD High Resolution est une nouvelle technologie mise au point pour le format de disque optique haute définition de la dernière génération.

DTS-HD master audio

DTS-HD Master Audio est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

DTS-HD Master Audio | Essential est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

Conversion ascendante DVD (page 20)

La conversion ascendante est une fonction permettant aux lecteurs et autres appareils d'agrandir l'image de sorte à ce qu'elle remplisse tout l'écran du téléviseur ou autres équipements vidéo.

HDMI (High-Definition Multimédia Interface = Interface multimédia haute définition) est une interface garantissant en charge les signaux vidéo et audio sur une seule connexion numérique. La connexion HDMI transporte des signaux vidéo standard à haute définition et des signaux audio multicanaux vers des appareils audiovisuels, comme des téléviseurs équipés HDMI, sous une forme numérique sans dégradation.

Format entrelacé

Le format entrelacé qui affiche une ligne sur deux de l'image comme un "champ" unique est la méthode standard d'affichage des images sur un téléviseur. Le champ pair affiche les lignes paires d'une image tandis que le champ impair affiche les lignes impaires.

Un format d'écran avec des bandes noires en haut et en bas de l'image pour regarder un contenu grand écran (16:9) sur un téléviseur 4:3 raccordé.

Son PCM linéaire

Le PCM linéaire est un format d'enregistrement des signaux utilisé pour les CD audio et certains disques DVD et Blu-ray. Le son sur un CD audio est enregistré à 44,1 kHz avec 16 bits. (Le son est enregistré entre 48 kHz avec 16 bits et 96 kHz avec 24 bits sur les disques DVD video et entre 48 kHz avec 16 bits et 192 kHz avec 24 bits sur les disques BD video.)

MPEG-2

MPEG-2 (Moving Picture Experts Group phase 2 = Groupe d'experts d'image animée, phase 2) est l'une des méthodes de compression des données vidéo, adoptée pour les DVD vidéo et les émissions numériques dans le monde entier. Certains disques Blu-ray utilisent également un MPEG-2 à début binaire élevé.

Panoramique (PS 4:3)

Un format d'écran coupant les coûts de l'image pour regarder les contenus grand écran (16:9) sur un téléviseur 4:3 raccordé.

Format progressif

Comparé au format entrelacé qui affiche alternativement une ligne sur deux d'une image (champ) pour créer une trame, le format progressif affiche toute l'image en une seule fois comme une trame unique. Ceci signifie qu'alors que le format entrelacé peut afficher 30 trames (60 champs) en une seconde, le format progressif peut afficher 60 trames en une seconde. La qualité globale de l'image augmente et les images fixes, le texte et les lignes horizontales apparaissent plus nettes.

Il s'agit des lignes de texte apparaissant au bas de l'écran traduisant ou transcrivant les dialogues. Ils sont enregistrés sur de nombreux disques DVD video et BD video.

Dans un BD/DVD video, il s'agit du menu permettant de sélectionner, entre autres, le chapitre à dire ou la langue des sous-titres. Sur certains DVD video, le menu principal peut être appelé "menu titre".

x. v. Color produit une plus grande plage de couleurs qu'auparavant, affichant pratiquement toutes les couleurs que l'œil humain peut détecter. (Applicable aux fichiers JPEG uniquement avec ce système)

Généralités

Alimentation

[Modèles pour les États-Unis et le Canada]..... CA 120 V, 60 Hz

[Modèle pour l'Amérique du Sud]... CA 110-120 V, 50/60 Hz

[Modèle pour l'Australie] CA 240 V, 50 Hz

[Modèles pour l'Europe et la Russie]... CA 230 V, 50 Hz

[Modèle pour l'Asie]... CA 220-240 V, 50/60 Hz

Consommation électrique (normale) 25W

Consommation électrique (veille) 1 W

Dimensions (L x H x P) : 435 x 96 x 315,5 mm

Poids 4,3 kg

Performances audio

Niveau de sortie audio (1 kHz, 0 dB, BD/DVD/CD-DA) ± 0,3 V

Rapport signal/bruit (BD/DVD/CD-DA) 115 dB ou plus

Dynamique

BD/DVD 105 dB ou plus

CD-DA 100 dB ou plus

Distorsion harmonique (1 kHz)

BD/DVD 0,0028% ou moins

CD-DA 0,003 % ou moins

Réponse en fréquence

BD/DVD 2 Hz à 22 kHz (échantillonnage 48 kHz)

2 Hz à 44 kHz (échantillonnage 96 kHz)

CD-DA 2 Hz à 20 kHz

Entrée/sortie

Sortie HDMI

[Modèles pour les États-Unis, le Canada et l'Amérique du Sud] Connecteur de type A x 1

[Modèle pour l'Australie, l'Europe et la Russie] Connecteur de type A x 1 480p/576p/720p/1080i/1080p/1080p@24Hz,

Compatible Deep Color, x.v.Color

Sortie vidéo composantes. Y: 1 Vc-c (75 ohms)

0,7Vc-c (75 ohms)

Sortie S video

[Modèle pour les États-Unis, le Canada et l'Amérique du Sud] Y: 1 Vc-c (75 ohms)

C: 0,286 Vc-c (75 ohms)(NTSC)

[Modèle pour l'Australie, l'Europe et la Russie].... Y: 1 Vc-c (75 ohms)

C: 0,3 Vc-c (75 ohms)(PAL)

Sortie vidéo 1 Vc-c (75 ohms)

Sortie numérique. Optique x 1, coaxiale x 1

Sortie audio analogique. 7.1ch x 1, Mixed 2ch x 1

USB. Utilisé pour : 1) Lecture de contenus BD-LIVE/BonusView 2) Mise à jour du micrologiciel

Autres équipements de sortie. Remote IN/OUT x 1,

Ethernet x 1 (pour BD-LIVE)

Les caractéristiques techniques sont susceptibles d’être modifiées sans préavis.

Informations sur la licence du logiciel de ce produit

Composition du logiciel

Le logiciel inclus dans ce produit est constitué de divers éléments logiciels dont les droits d'auteur individuels sont détenus par Yamaha ou des tiers.

Logiciel développé par Yamaha et logiciel Open Source

Les droits d'auteur des éléments logiciels et divers documents liés fournis avec ce produit et développement ou rédigés par Yamaha sont la propriété de Yamaha et sont protégés par le Copyright Act, des traités internationaux et d'autres lois spécifiques. Ce produit utilise aussi des logiciels libres et des éléments logiciels dont les droits d'auteur sont détenus par des tiers. Ces qui incluent des éléments logiciels couverts par une Licence Publique Générale GNU (désignée ci-après par GPL), une Licence Publique Générale limitée GNU (LGPL) ou une de licence.

Remarque sur la distribution du code source

Ce produit contient le code de logiciel soumis à la Licence Publique Générale GNU (GPL) ou à la Licence Publique Générale limitée GNU (LGPL). La copie, la distribution ou le changement de ce code de logiciel sont autorisés selon les termes de la GPL ou de la LGPL. Le code source est disponible sur le site web suivant:

http://www.global.yamaha.com/download/

Le code source est également disponible sur support physique (comme un CD-ROM) au coût actuel.

Contact: Division des produits AV, Yamaha Corporation,

10-1 Nakazawa-cho, Naka-ku, Hamamatsu 430-8650, Japon

En principe, le code source est offert pour une durée de 3 ans à compter de la date d'achat.

Remerciements

Les éléments logiciels Open Source suivants sont inclus dans ce produit:

• linux kernel · glibc · OpenSSL · modutils · DirectFB · zlib

Notice de licence du logiciel

Conditions relatives aux notices de licence des logiciels

Les éléments logiciels incorporés dans ce produit incluent des composants pour lesquels les détenteurs de droits d'auteur exigent des notices de licence. Les notices de licence pour ces éléments logiciels sont indiquées ci-dessous.

Licence openssl

Ce produit inclut des logiciels développés par le projet OpenSSL et destinés à être utilisés dans la boîte à outils OpenSSL. (http://www.openssl.org)

Licence originale sslleay

Ce produit comprend le logiciel cryptographique écrit par Eric Young ([e-mail]).

Licence BSD

Ce produit inclut des logiciels développés par l'Université de Californie, Berkeley et ses contributeurs.
