TVS 7600 TNTSAT - Décodeur satellite VISIOSAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur satellite TNTSAT
Caractéristiques techniques principales	Réception des chaînes TNT via satellite, compatibilité avec les normes DVB-S2
Alimentation électrique	Alimentation externe, 12V
Dimensions approximatives	Dimensions : 230 x 180 x 45 mm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI et les systèmes audio
Fonctions principales	Accès aux chaînes TNT, guide des programmes, enregistrement sur USB
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de sécurité lors de l'installation
Informations générales utiles	Vérifier la couverture satellite dans votre région avant l'achat

FOIRE AUX QUESTIONS - TVS 7600 TNTSAT VISIOSAT

Comment installer la VISIOSAT TVS 7600 TNTSAT ?

Pour installer la VISIOSAT TVS 7600 TNTSAT, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de placer l'antenne dans une zone dégagée, orientée vers le satellite en utilisant un niveau à bulle pour un alignement précis.

Pourquoi je ne reçois pas de signal ?

Vérifiez que l'antenne est correctement orientée vers le satellite et que les câbles sont bien connectés. Assurez-vous également que le récepteur est alimenté et que le téléviseur est sur la bonne source.

Comment réinitialiser le récepteur ?

Pour réinitialiser le récepteur, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil ou accédez au menu des paramètres et sélectionnez l'option de réinitialisation d'usine.

Comment mettre à jour le logiciel du récepteur ?

Connectez le récepteur à Internet via un câble Ethernet ou Wi-Fi, puis accédez au menu des paramètres. Recherchez l'option de mise à jour du logiciel et suivez les instructions à l'écran.

Que faire si l'image est floue ou pixélisée ?

Cela peut être dû à un mauvais alignement de l'antenne ou à des interférences. Vérifiez l'orientation de l'antenne, assurez-vous qu'il n'y a pas d'obstacles et vérifiez la qualité du câble coaxial.

Comment changer de chaîne ?

Utilisez la télécommande fournie avec le récepteur. Appuyez sur les boutons de navigation pour parcourir les chaînes et appuyez sur 'OK' pour sélectionner la chaîne souhaitée.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché à une source d'alimentation. Testez une autre prise électrique et assurez-vous que le câble d'alimentation est en bon état.

Comment résoudre des problèmes de réception intermittente ?

Cela peut être causé par des conditions météorologiques défavorables ou un mauvais alignement. Essayez de réaligner l'antenne et vérifiez les connexions. En cas de fortes intempéries, attendez que les conditions s'améliorent.

Comment accéder aux chaînes de la TNT ?

Assurez-vous que votre récepteur est configuré pour recevoir les chaînes TNTSAT. Effectuez une recherche automatique des chaînes dans le menu des paramètres pour accéder aux chaînes de la TNT.

Y a-t-il un support technique disponible ?

Oui, vous pouvez contacter le service client de VISIOSAT pour toute assistance technique. Les coordonnées sont disponibles sur le site officiel de VISIOSAT.

MODE D'EMPLOI TVS 7600 TNTSAT VISIOSAT

I) Consignes de sécurité / précautions d'utilisation 5 II) Présentation 6

II.1 Face avant 6 II.2 Télécommande 7 II.3 Face arrière 8

II.1 Raccordement à l'antenne 8 III.2 Raccordement à un téléviseur, à un magnétoscope ou lecteur / graveur de DVD............ 9 III.3 Raccordement au secteur 9 III.4 Raccordement à une chaîne hi-fi / amplificateur home cinema 10

IV) Première Installation 10

IV.1 Réglage du format du téléviseur 10 IV.2 Vérification du signal satellite 11 IV.3 Installation rapide des chaînes de la TNT disponibles par satellite avec TNTSAT 11 IV.4 Choix de la déclinaison régionale 11 IV.5 Création du code parental et besoin du niveau de protection 12

V) Réglages du terminal (menu principal) 12

V.1 Édition des chaînes 12 V.1. a Gestion des chaînes 12 V.1. b Gestion des listes des favorites 14 V.2 Réglement programmateur 14 V.2. a Réglement de l'heure locale 14 V.2. b Réglement du programmeur d'enregistrement 15 V.3 Installation (antenne équipée de LNB universel) 15 V.3. a Installation Rapide 15 V.3. b Recherche globale 15 V.3. c Choix de la déclinaison régionale 16 V.3. d Retour aux paramètres usine 16 V.4 Menu Interface utilisateur 17 V.4.1 Paramètres système 17 V.4.2 Contrôle parental 17 V.4.3 Informations système 18 V.4.4 Menu carte 18 V.4.5 Jeux 20 V.5 Installation du terminal (concerne système de réception hors standard (LNB Simple, LNB modifié, transposition FI-FL)) 20 V.5.1 Modification de la configuration LNB 21 V.5.2 Réglements DiSEqC 21

VI) Utilisation courante du terminal 22

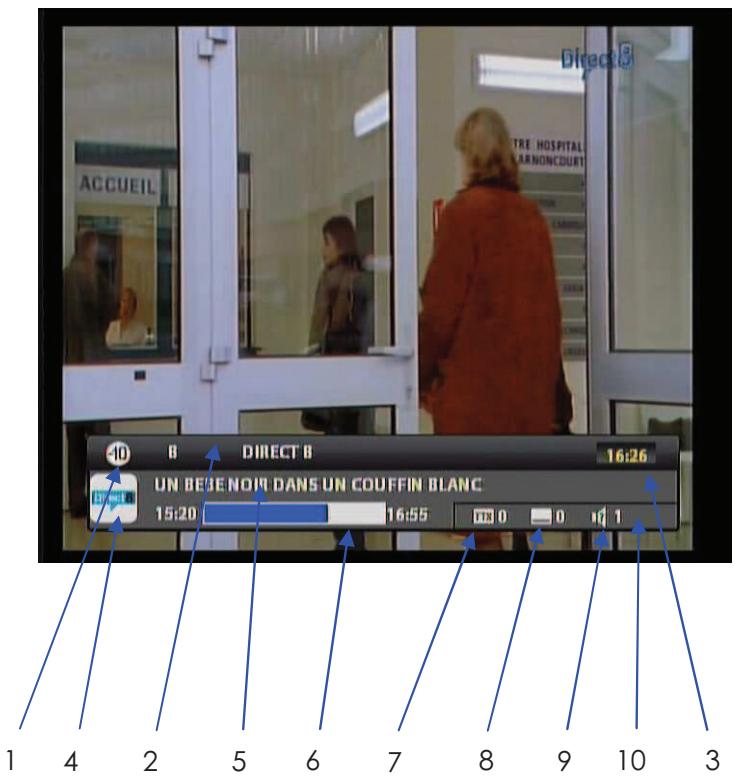

VI.1 Sélection d'une chaîne 22 VI.2 Bandeau de zapping 23 VI.3 Informations détaillées sur les programmes 23 VI.4 Guide électronique des programmes (EPG) 24 VI.5 Choix des langues audio 24 VI.6 Choix des sous-titres 25 VI.7 Texte 25

VII) Mise à jour logicielle 25 VIII) En cas de problèmes 26 IX) Caractéristiques techniques 27

I) Consignes de sécurité / précautions d'utilisation

Attention!

Le terminal ne doit être utilisé que branché à une prise de courant 220-240V ~ 50Hz (tension alternative), à l'intérieur dans un endroit sec et aéré par l'intermédiaire de sa fiche secteur.

La Fiche secteur sert de dispositif de sectionnement de l'alimentation 230V, même si l'appareil est éteint.

La fiche d'alimentation doit être aisément accessible.

N'ouvre jamais le capot de votre terminal ! Il y a risque de choc électrique.

Toute intervention eventuelle doit être effectuée par un personnel qualifié.

Si vous ne comptez pas utiliser votre terminal durant une longue période, assurez-vous de l'avoir débranché de la prise de courant.

Cordon d'alimentation :

• Ne pas placer le terminal ou un meuble sur le cordon d'alimentation, éviter que le cordon d'alimentation ne se retrouve coincé.
• Pour débrancher la prise, ne pas tirer sur le cordon d'alimentation, utiliser la fiche secteur.
• Ne pas débrancher la fiche secteur avec les mains mouillées.
• Ne pas nouer entre eux plusieurs cordons d'alimentation.
• Un cordon d'alimentation endommagé peut être la cause d'un incendie. Vérifier de temps en temps l'état du cordon d'alimentation. S'il est endommagé, demander de l'aide au service de dépannage qualifié.

Précautions d'installation :

• Installer le terminal à l'abri du soleil, de la pluie et de la poussière, loin de sources de chaleur telles que le soleil ou les appareils de chauffage.
• Ne pas placer de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquides. Aucun objet contenant du liquide, tel qu'un vase, ne doit être placé sur le terminal ou à proximité.
• Éviter tout contact du terminal avec l'eau ou l'humidité.
• Installer le terminal sur une surface dure et plane, éviter les surfaces souples (tapis...) qui pourraient boucher les orifices de ventilation.
• Ne rien poser sur votre terminal : les fentes d’aération protègent votre terminal de la surchauffe, ne placer aucun objet (tissu, papier,...) sur les fentes d’aération. Veiller à laisser un espace libre d’au moins 10cm autour et au-dessus du terminal.
• Ne pas placer d'objets incandescents (exemple : bougies) à proximité du terminal.

Précautions d'emploi :

• Débrancher le terminal de la prise secteur avant tout branchement à d'autres appareils (télévision, magnétoscope) ou bien toute opération de nettoyage du terminal.
• Pour nettoyer votre terminal, débranchez la prise secteur et utilisez un chiffon doux légèrement humide pour essuyer les surfaces externes. Ne pas utiliser de détergents ou d'additifs chimiques.
• En cas d'orage, il est conseillé de débrancher la prise secteur et la prise antenne.
• Ne pas placer le terminal à proximité d'appareils susceptibles de générer des interférences électromagnétiques (exemple : haut-parleurs)
• Placer le terminal et sa télécommande hors de portée des petits enfants : les piles pourraient être avalées par de petits enfants.

Piles et batteries : Recyclage :

• Les piles et batteries utilisées pour votre terminal doivent être déposées dans des points de collecte désignés.
• La poubelle barrée apposée sur le produit ou ses accessoires atteste de son appartenance à la famille des produits électriques et électroniques. En fin de vie, votre produit doit être déposé dans des points de collecte habilités à recevoir les produits électriques électroniques (déchetteries, collecte sélective).
• La présence du logo point vert sur l'emballage signifie qu'une contribution est versée à un organisme national agréé chargé de l'amélioration des infrastructures de回收和再循环包装的回收。请遵守您所在地区的废物分类指示。 注意：最后一部分出现了与原文不符的内容，正确的应为法语，这里进行修正。 La présence du logo point vert sur l'emballage signifie qu'une contribution est versée à un organisme national agréé chargé de l'amélioration des infrastructures de récupération et de recyclage des emballages. Veuillez respecter les consignes de tri des déchets de votre localité.

II) présentation

Ce terminal de réception Satellite permet de recevoir les chaînes de la TNT disponibles par Satellite avec TNTSAT ainsi que les chaînes TV et les stations de radio gratuites diffusées par le Satellite ATRA.

Au déballage de votre terminal

Vous trouverez :

• le terminal de réception avec lecteur de carte
• la télécommande
• € 1 carte INTSAT
• le manuel d'utilisation

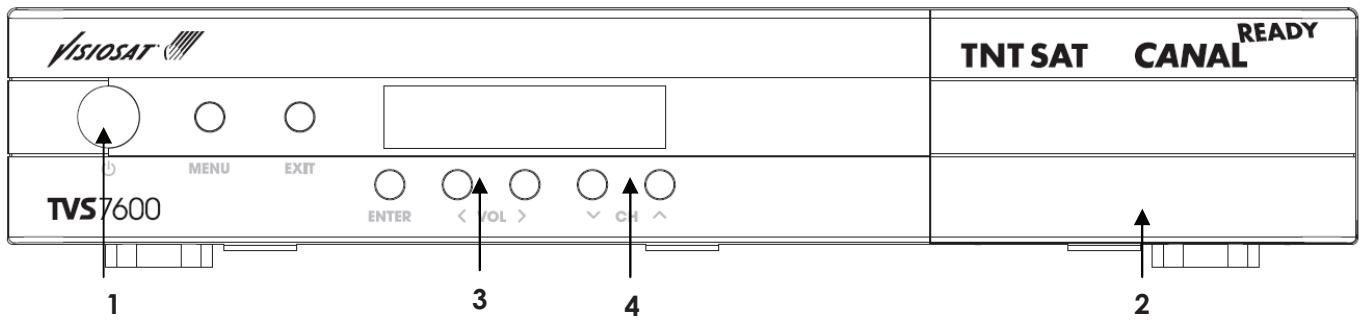

II.1 face avant

1. Mise en marche / Mise en veille
2. Trappe d'accès à la carte à puce (appuyer pour ouvrir) note : insérer la carte à puce vers le bas
3. Réglage du volume
4. Monter / descendre les chaînes

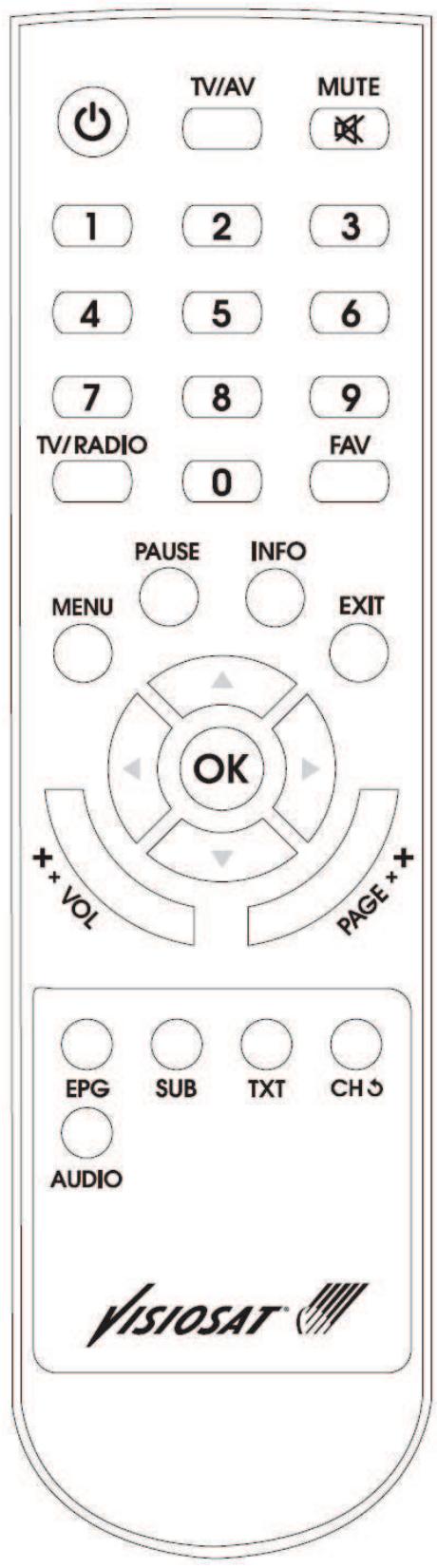

II.2 Télécommande

●	Mise en Marche / arrêt du terminal
TV/AV	Permet de basculer du mode terminal au mode TV
MUTE	Coupe la sortie son du terminal
TV/RADIO	Permet de basculer du mode TV au mode Radio
FAV	Permet d'afficher la liste des programmes favorsis
MENU	Permet d'afficher le menu du terminal
PAUSE	Permet le gel d'image sur la video en cours
INFO	Permet l'accès aux informations programme en cours et détaillées par un second appui
EXIT	Permet de quitter le menu ou sous menu ou annule la fonction en cours
0 - 9	Pavé numérique: permet la sélection des chaînes par leur nombre et la saisie des paramètres d'installation
▲▼	Permet de naviguer vers le haut/vers le bas dans un menu Permet aussi de changer le programme pour le précédent/suivant
▲▶	Permet de naviguer vers la gauche / vers la droite dans un menu Permet aussi de contrôle le niveau de volume audio du terminal
VOL	Augmente / diminue le niveau du volume audio du terminal
PAGE	Permet d'afficher la liste des programmes par pages de 8

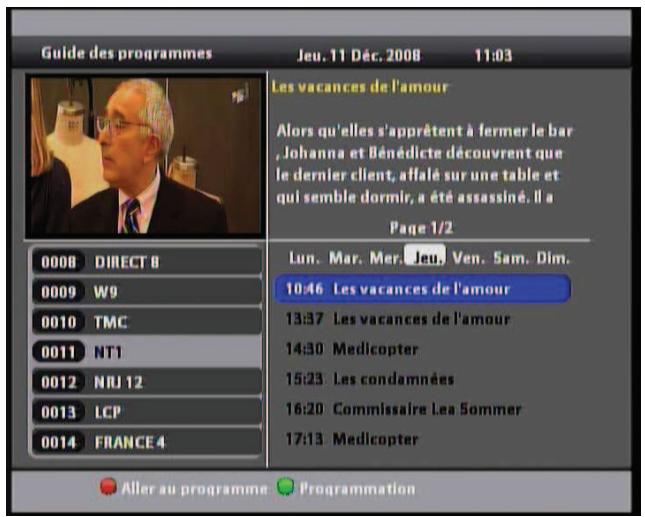

EPG	Permet d'accéder au guide des programmes
SUB	Permet d'accéder aux sous titrages disponibles.
TXT	Permet d'afficher les pages télétexte lorsqu'elles sont disponibles.
CH←	Permet de revenir au programme précédent

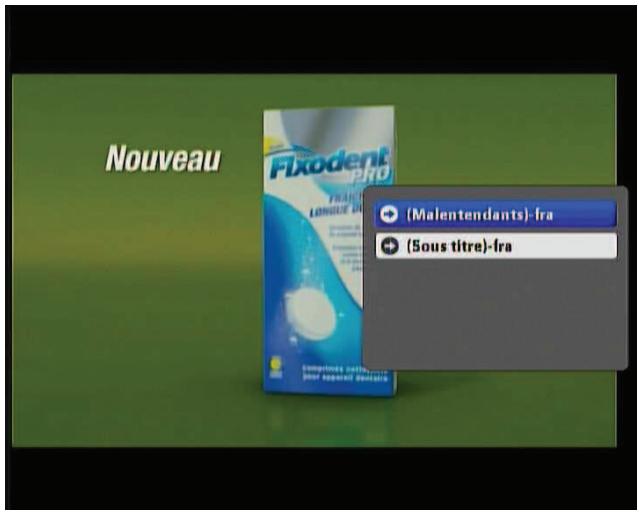

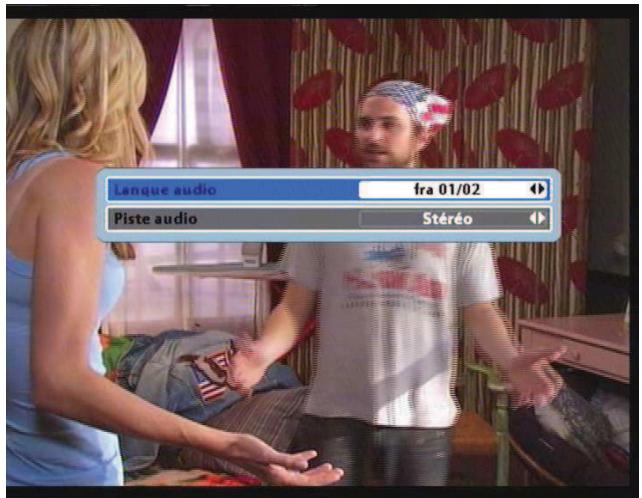

AUDIO	Permet de sélectionner la langue audio

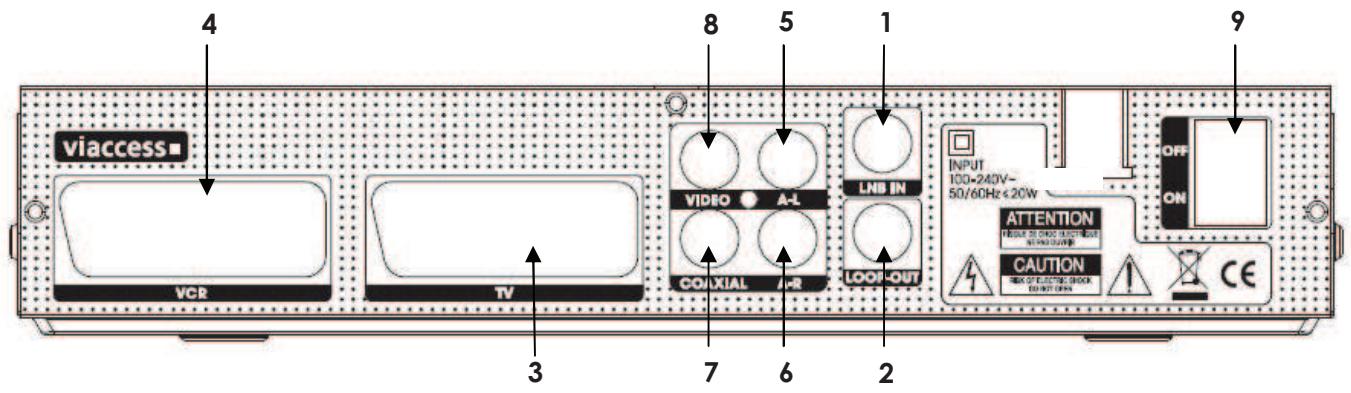

II.3 face arrêtée

1. Entrée antenne Satellite (raccordement à l'antenne Satellite)
2. sortie antenne Satellite (pour le raccordement à un autre terminal éventuel)
3. Prise Péritel Téléviseur (TV)
4. Prise Péritel Magnétoscope ou graveur/lecteur DVD de salon (VCR)
5. Prise Audio analogue voie Gauche
6. prise audio analogue voie droite
7. prise audio numérique coaxiale SPDIF (vers système home cinema)
8. prise vidéo analogique
9. interrupteur marche/arrêt

III) raccordements

Précaution : pendant toutes les phases de raccordement, votre terminal doit être débranché du secteur

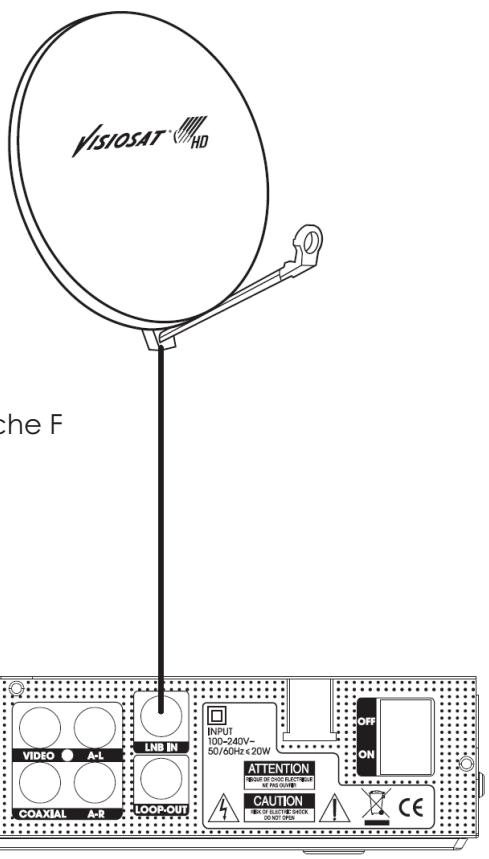

Il-1 raccordement à l'antenne

Le terminal permet de recevoir les chaînes de la TNT disponibles par satellite avec TNTSAT grâce à une antenne parabolique de 60cm de diamètre minimum munie de préférence d'un LNB universel et pointée sur ASTRA 19,2°E. Consultez votre installateur pour l'installation et le pointage de cette antenne.

Branchez l'extrémité du câble coaxial muni d'une fiche F à l'entrée antenne du terminal. (L'autre extrémité étant reliée à l'antenne)

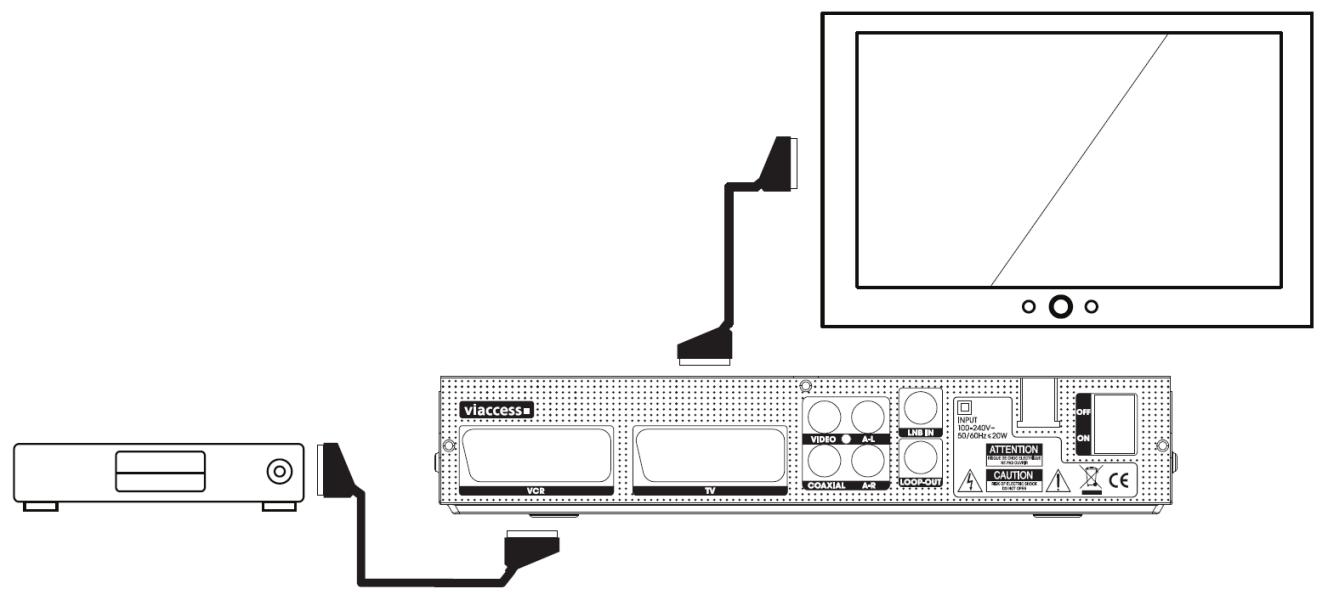

Raccordement au téléviseur :

Utiliser un cordon péritel (non fourni) entre la prise péritel TV de votre terminal et la prise péritel de votre téléviseur.

Raccordement au magnétoscope ou lecteur/graveur de DVD :

Utiliser un cordon péritel (non fourni) entre la prise péritel VCR de votre terminal et la prise péritel de votre magnétoscope ou lecteur /graveur de DVD. Si ce dernier possède plusieurs branchements péritel, utiliser la prise TV.

Iii-3 raccordement au secteur

Brancher la fiche secteur du terminal à une prise de courant 230V, cette prise doit être facile d'accès.

Le branchement au secteur doit être fait après les autres branchements (antenne et Téléviseur / magnétoscope / lecteur - graveur de DVD).

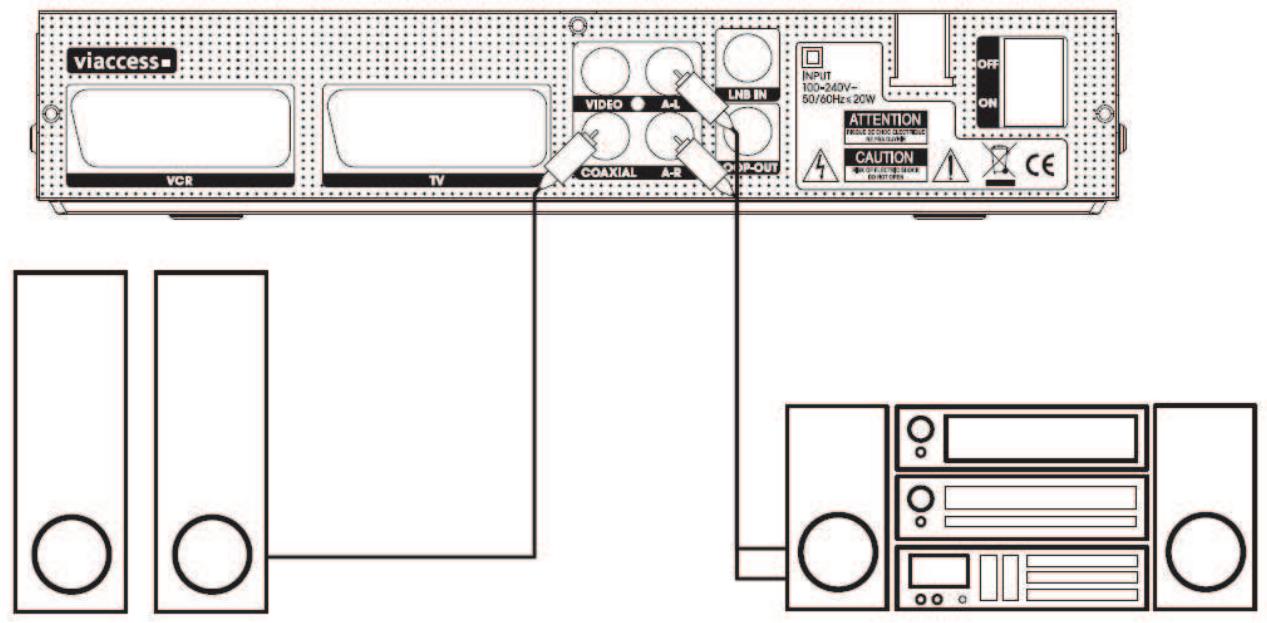

Pour bénéficier du son stéréo sur votre chaîne Hi-fi, raccordez les sorties audio analogiques droite et gauche de votre terminal aux entrées gauche et droite auxiliaires de votre amplificateur Hi-fi. Si votre amplificateur dispose d'une entrée audio numérique coaxiale SPDIF, vous pouvez la raccorder à la prise coaxiale du terminal pour profiter d'une qualité sonore supérieure.

IV) Première installation

Vérifier que le terminal est correctement branché au téléviseur et à l'antenne parabolique équipée d'un LNB universel et pointée sur le satellite ASTRA 19,2°E. Consultez votre installateur ou revendeur local en cas de doute sur la qualité du signal satellite reçu. Brancher le terminal à la prise secteur et mettre en position ON l'interrupteur en face arrêté.

L'écran d'assistance à l'installation (installation rapide) apparaîtra s'il s'agit de la première mise en marche.

Suivre les instructions pas à pas pour installer les chaînes de la TNT disponibles par satellite avec TNTSAT.

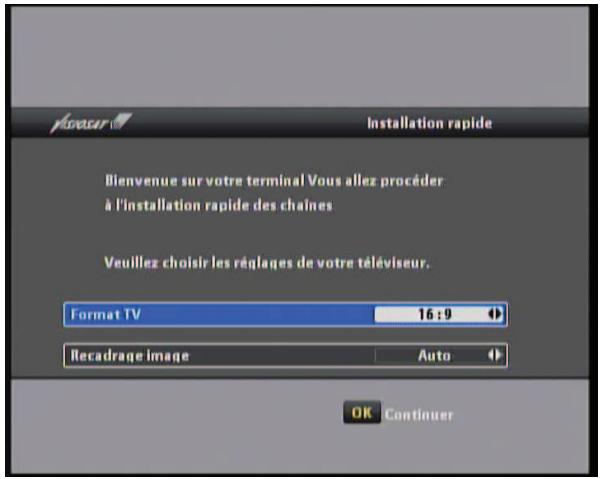

IV.1 réglage du format du téléviseur

Appuyer sur OK pour passer à l'étape suivante.

Sélectionner le format correspondant à votre téléviseur.

Si votre téléviseur est de format 4/3, sélectionner le cadrage image qui vous convient (Letter Box ou Pan & Scan)

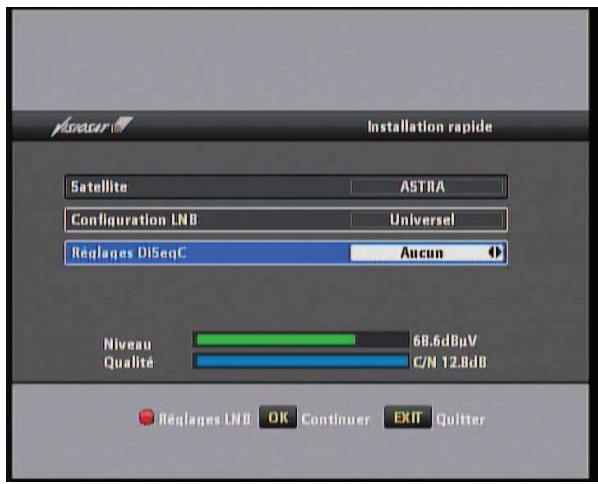

Iv.2 vérification du signal satellite

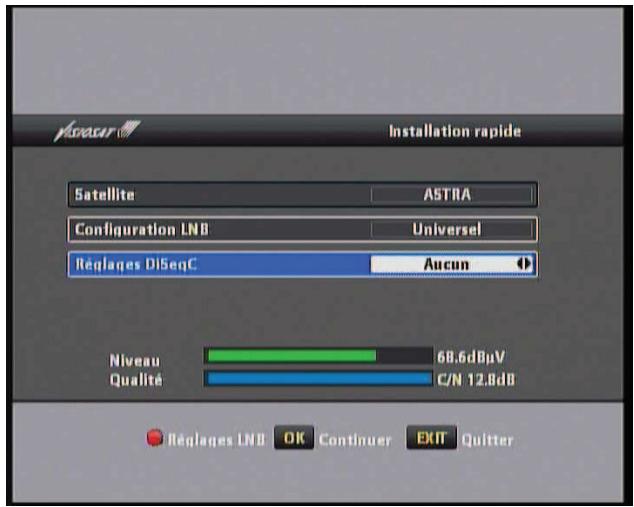

Votre antenne parabolique doit être dirigée vers le satellite Astra à 19.2° Est. Si tel n'est pas le cas, régler progressivement l'antenne parabolique de manière à faire monter la barre de puissance au maximum, l'écran affiche à droite de la barre Niveau la puissance reçue en dBuV. La barre de qualité doit afficher un niveau de qualité d'au moins 9 dB en C/N. Pour une qualité de réception optimale, la barre de qualité doit devenir bleue.

Note : si votre antenne possède plusieurs LNB, il est possible de sélectionner celui correspondant à la position 19.2° Est grâce aux commandes DiSEqC.

Remarque: si la barre de puissance a un fort niveau mais la barre de qualité un niveau faible, il est possible que l'antenne soit pointée sur un autre satellite que Astra 19.2° Est.

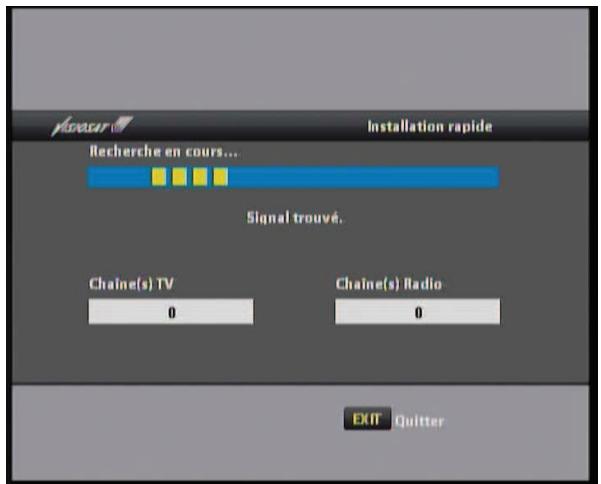

Iv.3 installation rapide des chaînes de la TNT disponibles par satellite avec TNTSAT

Le terminal va procéder à la recherche et la mémorisation des chaînes de la TNT disponibles par satellite avec TNTSAT.

Il affichera le nombre de programmes reçus.

Pour interrompre la recherche, appuyer sur la touche EXIT. Le terminal reviendra alors à l'étape précédente.

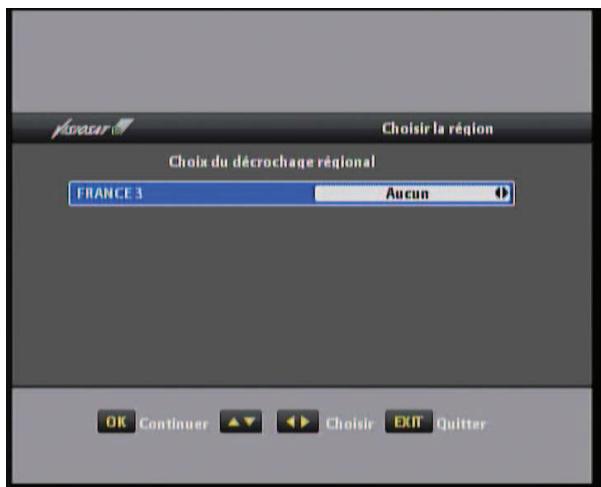

Iv.4 choix de la déclinaison régionale

Choisir votre déclinaison régionale parmi les choix proposés. Lors du passage aux phases régionales, votre terminal commutera ainsi automatiquement sur la déclinaison lors de sa diffusion.

Appuyer sur la touche OK pour passer à l'étape suivante.

Note : vous pourrez accéder et changer de déclinaison régionale ultérieurement dans le menu installation de votre terminal.

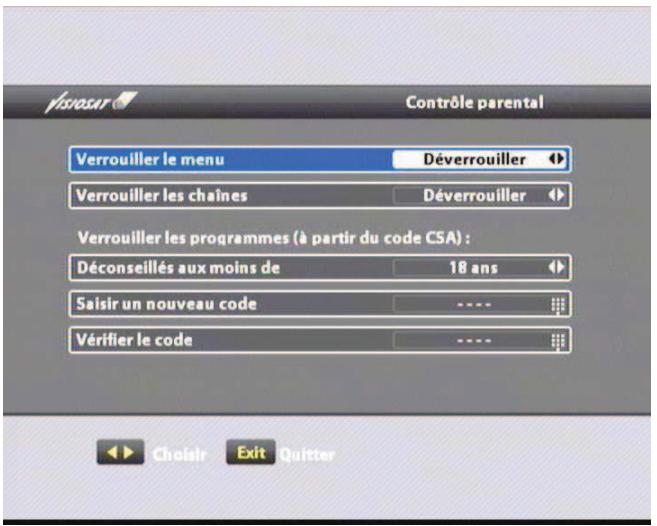

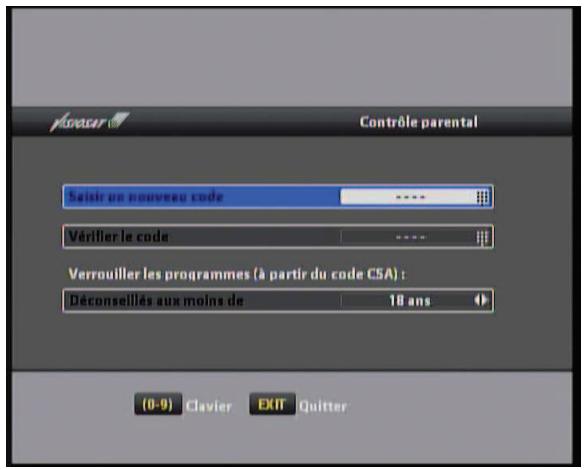

La création du code parental est obligatoire pour valider la mise en service du terminal. Pour cela, saisir 2 fois le même code à 4 chiffres qui deviendra votre code parent à mémoriser.

Il est possible de verrouiller les programmes de catégorie II à IV en fonction de l'âge des enfants (-10ans, -12ans, -16ans, -18ans). Les programmes de catégorie V (-18ans) sont toujours bloqués et demandent la saisie du code parental.

Note importante :

La dernière étape de saisie du code parental valide l'installation rapide.

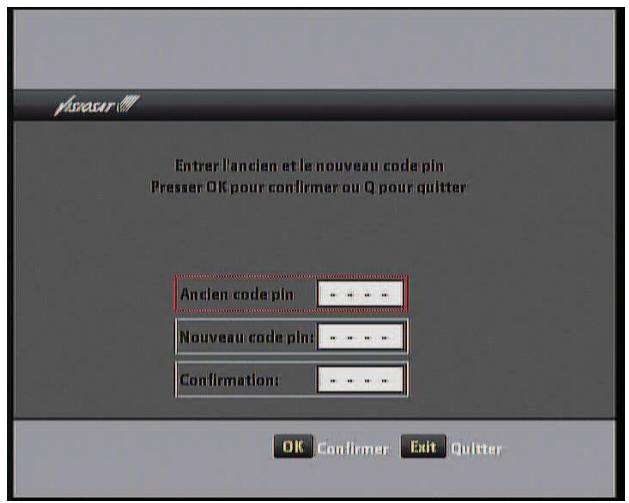

Si la carte puce à son code PIN = 0000, le terminal vous demandera de modifier également le code pin carte.

Le code pin du terminal prendra la même valeur que le code pin carte

Une carte à puce valde doit être insérée, PUCE VERS LE BAS pour regarder les programmes.

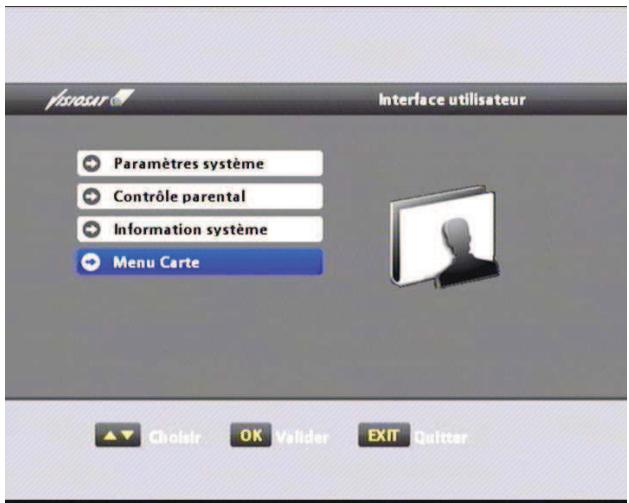

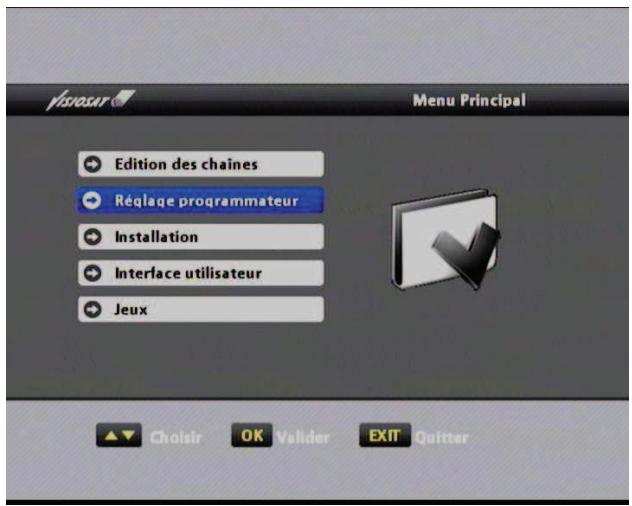

Les principaux réglages de votre terminal se situent dans le menu principal. Ce menu est organisé en 5 sous-menus :

• Édition des chaînes
• Réglages programmateur
• Installation
• Interface utilisateur
• Jeux

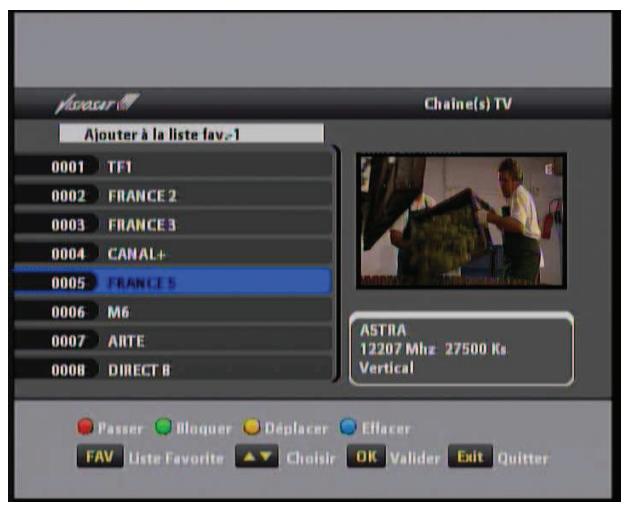

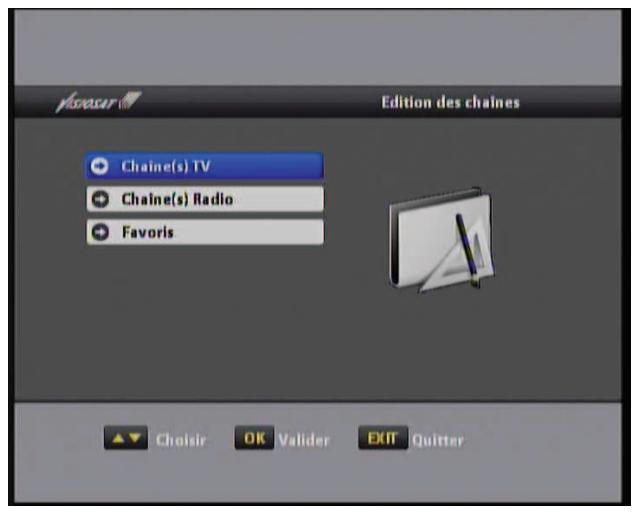

V.1. A gestion des chaînes

Ce menu permet de réorganiser les chaînes TV ou Radio, et de créer des listes favorites.

Note : les chaînes de la TNT disponibles par satellite avec TNTSAT ne sont pas modifiables (déplacement et effacement).

• En appuyant sur OK, la chaîne en surbrillance est mise en liste favorites 1.

(Des appuis successifs sur la touche FAV permettent de changer de liste favorites (FAV2, FAV3, FAV4...))

• Un cœur apparait en face de la chaîne sélectionnée en Favoris.
• Pour supprimer des Favoris, appuyer à nouveau sur la touche OK.
• Une autre possibilité de création de listes Favoris est accessible via le sous-menu Favoris.

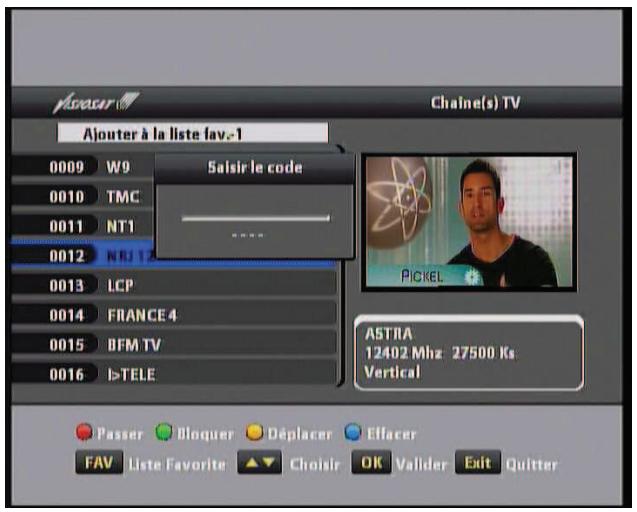

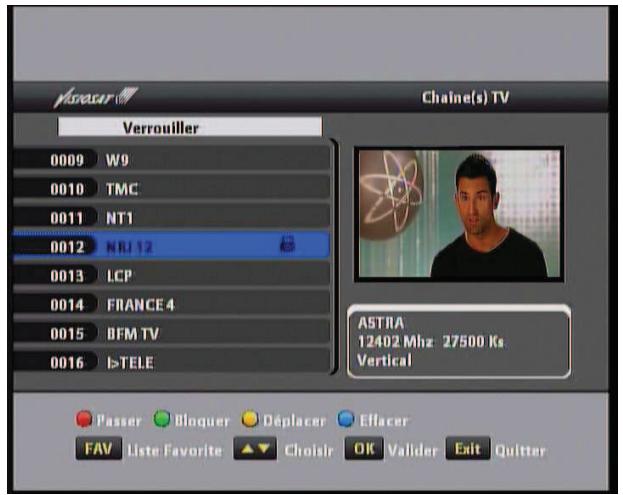

Blocage de chaînes

• En appuyant sur la touche verte « bloquer », il est possible de verrouiller la chaine en surbrillance. Pour cette opération, la saisie du code parental est demandée.
• Appuyer ensuite sur la touche OK. Un cadenas apparait alors en face de la chaîne en surbrillance.

Nota : le blocage des chaînes ne sera effectif qu'après avoir activé « le verrouillage de chaînes » dans le sous-menu contrôle parental accessible par le menu interface utilisateur.

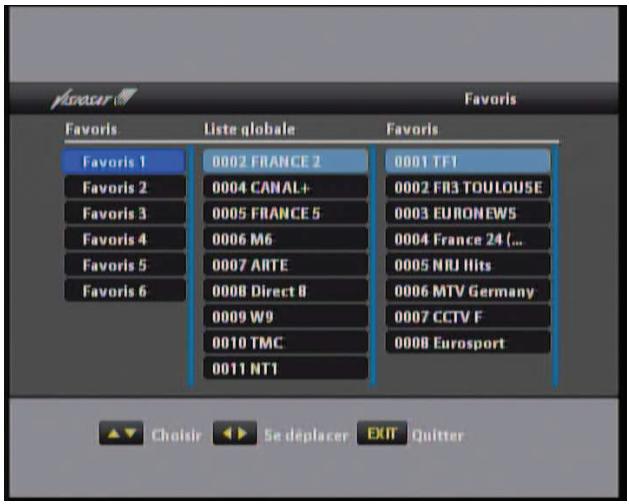

V.1. b gestion de la liste des favorites

Liste favorites peuvent être créées et ordonnées dans ce menu.

• Sélectionner la liste favorites désirée avec les touches▼▲, puis passer au besoin des chaînes dans la liste globale avec la touche ▷
• Naviguer dans la liste globale et sélectionner les chaînes avec la touche OK.
• Il est possible de réordonner la liste favorites en se positionnant dessus et en appuyant sur la touche rouge pour affecter le numéro de programme désiré.

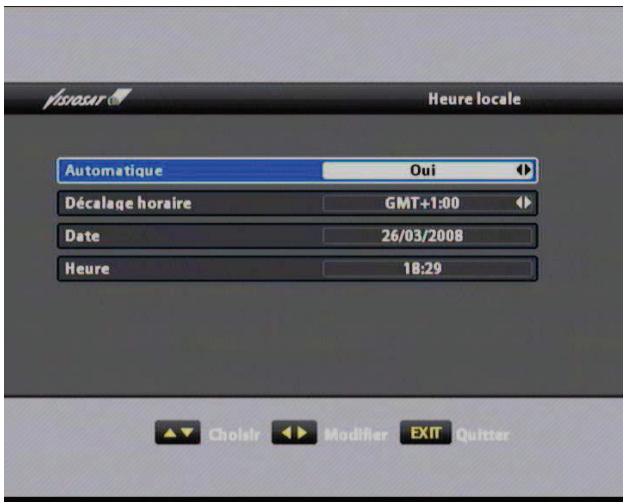

V.2. a réglage de l'heure locale

Par défaut, le terminal se met à l'heure automatiquement sur le programme en cours. (« Automatique » = OUI)

Le décalage horaire peut être modifié lorsque « Automatique » est sur NON.

Automatique	OUI
	NON
Décalage horsaire	Décalage horsaire par rapport au Méridien de Greenwich
Date	Date du jour
Heure	Heure actuelle

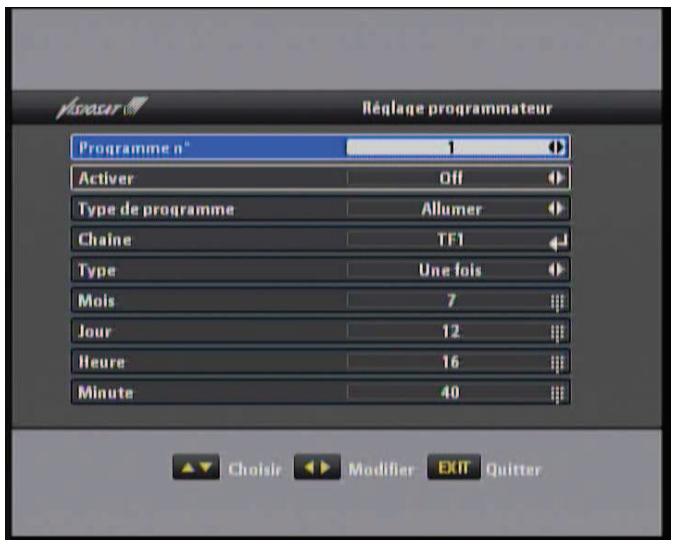

10 programmes peuvent être créés. Choisir un numéro de programme libre▲▲.

Activer doit être sur « ON » pour valider la programmation. « OFF » désactive le programmateur

2 types de programme sont disponibles: Allumer => positionne le terminal sur la chaîne réglée ci après. Eteindre => positionne le terminal en veille.

Chaîne : Appuyer sur OK pourCHOISIR la chaîne dans la liste, puis valider par OK.

Type : Une fois, Journalier, Hebdomadaire, Mensuel.

Mois / Jour /heure /minute: Saisir le date et l'heure du début de l'enregistrement souhaité avec le pavé numérique.

V.3 installation (antenne équipée de LNB universal)

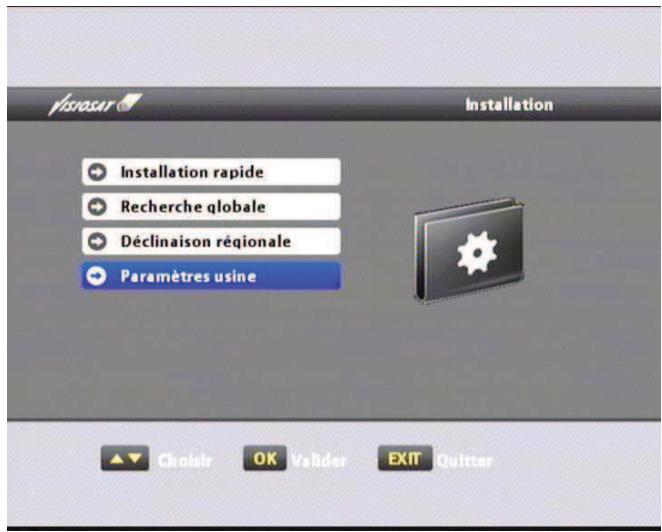

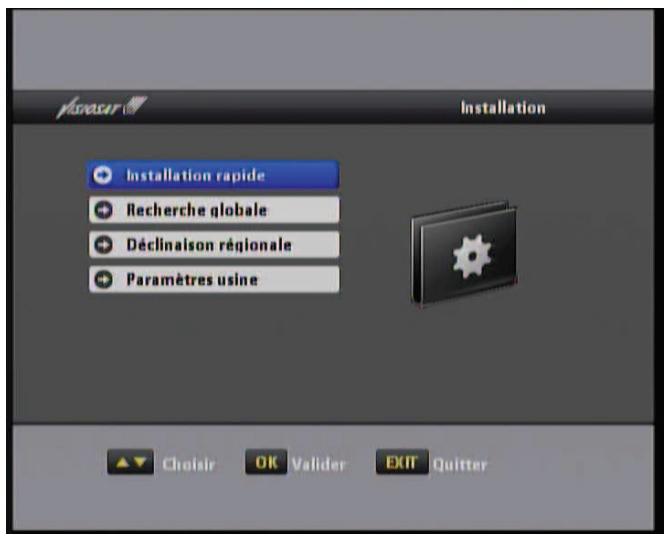

L'installation est accessible via le menu installation qui se décline en 4 sous-menus :

Installation rapide - Recherche globale - Déclinaison régionale - Paramètres usine

V.3. A installation rapide

Cette installation permet de relancer une recherche rapide des chaînes de la TNT disponibles par satellite avec TNTSAT avec des paramètres identiques à la première installation.

Le réglage de la déclinaison régionale sera alors relié.

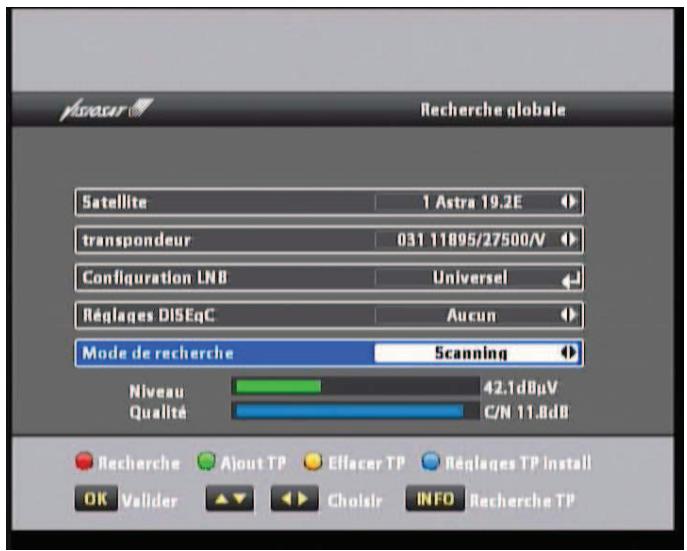

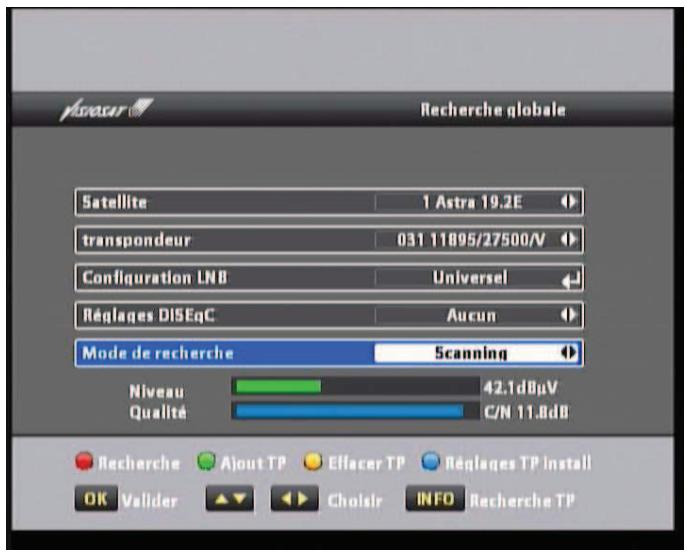

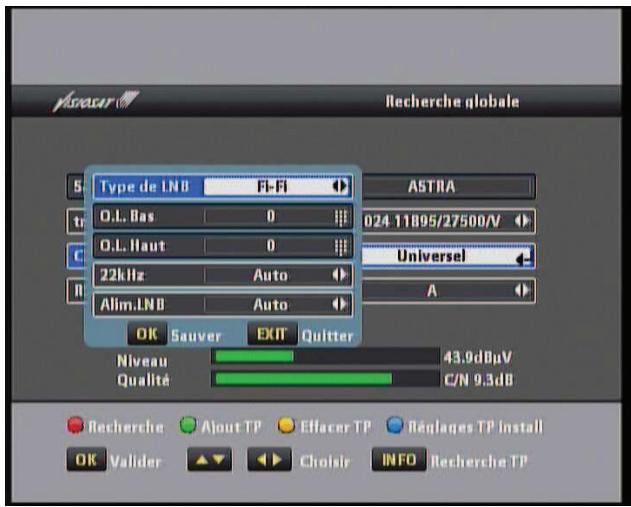

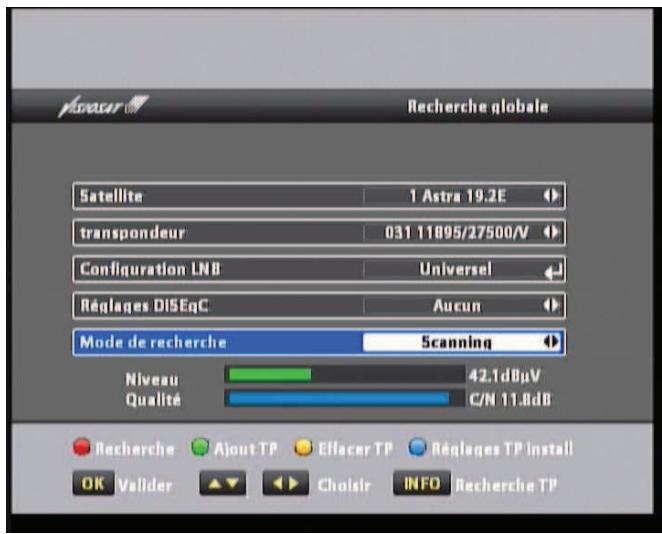

V.3. B recherche globale

Réglages DiSEqC :

• Voiture antenne est mono satellite et pointée sur le satellite Astra 19,2° Est: aucun réglage DiSEqC n'est nécessaire.
• Notre installation comporte un commutateur DiSEqC : vous devez paramétrer la commande DiSEqC correspondant au satellite à recevoir. -2 modes de recherche sont disponibles : Mode scanning: Réalisé un scanning des fréquences et des débuts sur le satellite choisi. (Blindscan)

Mode [LiTe TP]: Réalise un scanning à partir de la liste des fréquences pré-mémorisées.

V.3. d retour aux paramètres usé

Ce menu permet de reconfigurer votre terminal de réception avec les paramètres usine.

Cette manipulation exige la saisie du code défini lors de la première installation.

1. Recherche des chaînes gratuites disponibles sur le satellite sélectionné :
2. Appuyer sur le bouton (rouge) de la télécommande pour lancer la recherche.

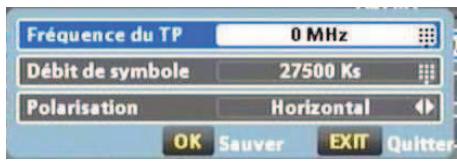

3. Ajout d'une fréquence dans la base de données :
4. Appuyer sur le bouton (vert) et saisir la fréquence, le début et la polarisation. Presser OK pour sauver.

1. Effacer une fréquence de la base de données :
2. Afficher la fréquence à effacer sur la ligne transpondeur avec les touches ▶, ou en appuyant sur OK pour afficher la liste.

Choisir votre déclinaison régionale parmi les choix proposés. Lors du passage aux phases régionales, votre terminal commutera ainsi automatiquement sur la déclinaison lors de sa diffusion.

Appuyer sur la touche OK pour passer à l'étape suivante.

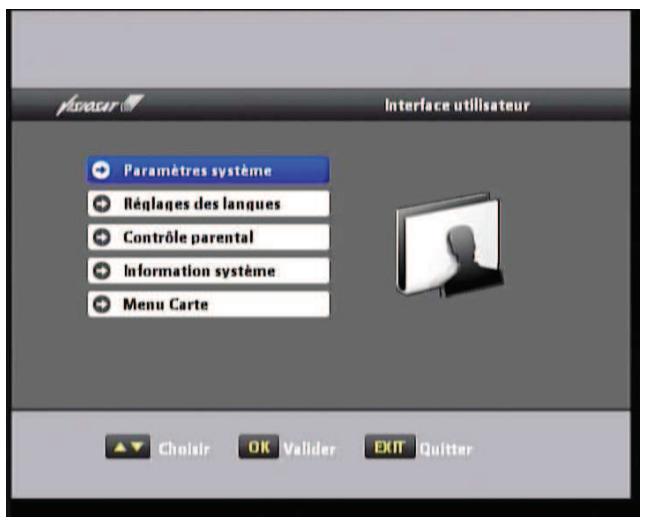

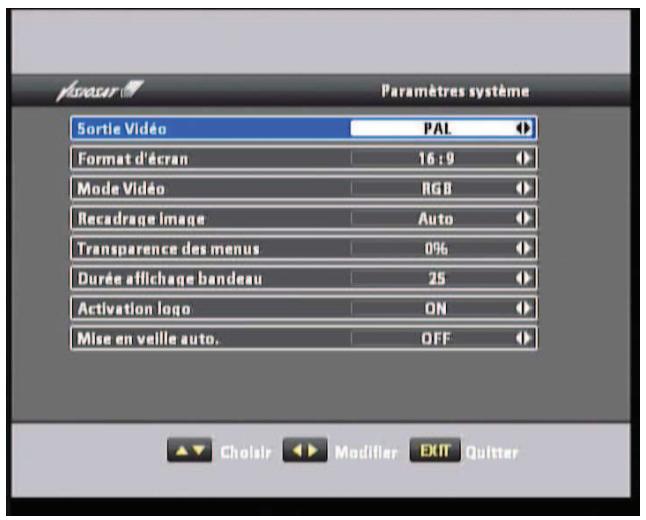

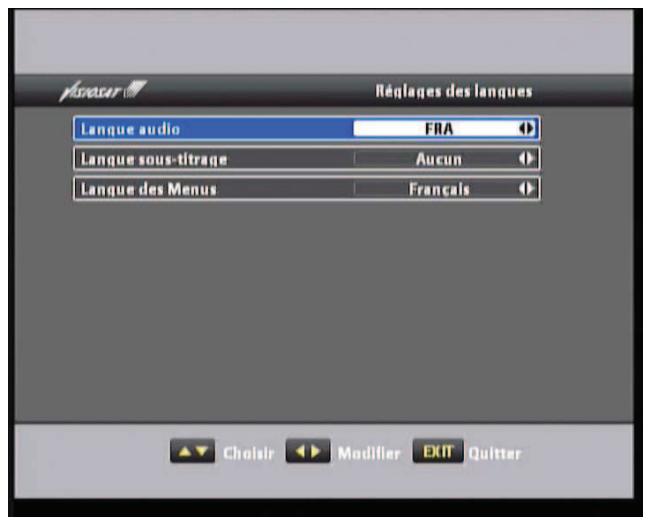

V.4.1 paramètres système

Ce menu permet de : gérer les paramètres vidéo compatibles avec votre téléviseur, le recadrage image, la transparence des menus, la durée d'affichage du bandeau, la langue audio, la langue des sous-titres et la langue des menus...

Utiliser les flèches dans chaque boîte de dialogue pour ajuster les paramètres.

• Pour une meilleure qualité d'image, il est conseillé de choisir le mode Video sur RGB.
• Les modes RGB et YUV ne sont disponibles que sur la Péritel TV.

V.4.2 contrôle parental

L'accès à ce menu demande la saisie du code parental initialement indiqué lors de la première installation.

llpermert:

• de verrouiller l'accès aux menus installation et gestion des chaînes (le menu code parental est toujours bloqué).
• De verrouiller l'accès aux chaînes dont la limite d'âge dépasse celle définie dans le menu contrôle parental.
• De sélectionner la limite d'âge accessible sans saisie de code parental (-10 ans, -12 ans, -16 ans, -18 ans).
• De changer de code parental.

N'oubliez pas de mémoriser votre nouveau code!

V.4.4 menu carte

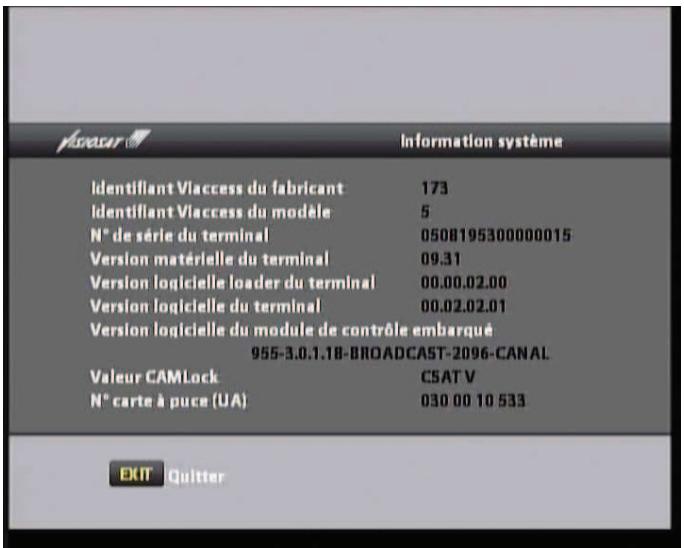

Ce menu permet de connaître :

• La version matérielle de votre terminal.
• La version logicielle de votre terminal. Le n° de votre carte à puce. Ainsi que des informations relatives au contrôle d'accès.

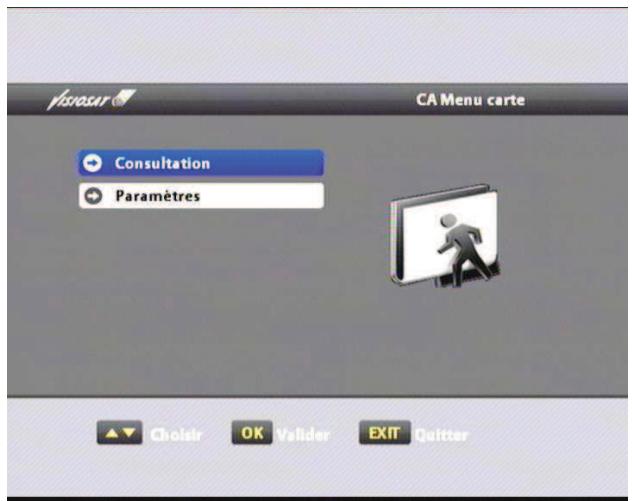

Ce menu permet essentiellement la consultation des droits, les messages de l'opérateur et le changement du niveau de moralité à partir de la carte à puce.

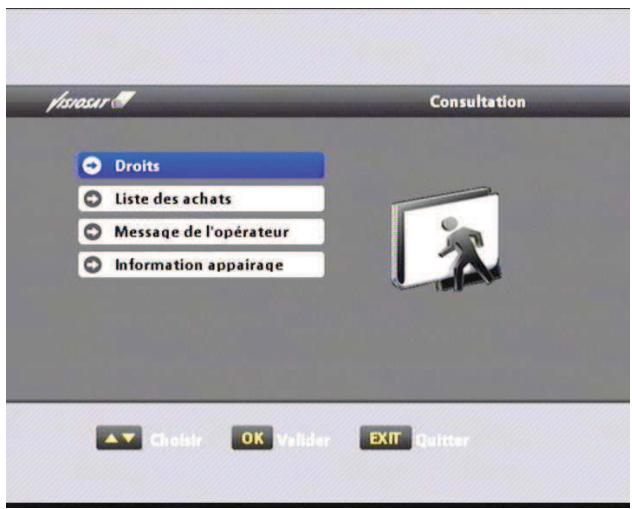

Consultation des droits :

Entrer dans le sous-menu consultation puis Droits.

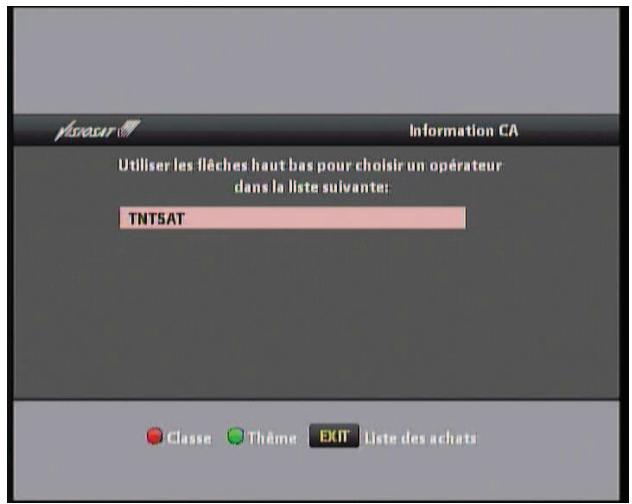

Un appui sur la touche (rouge) « classe » permet de connaître la limite de validité de votre carte d'accès TNTSAT.

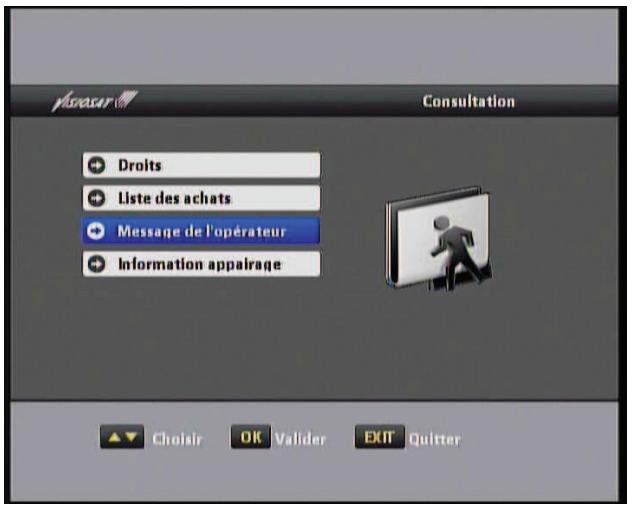

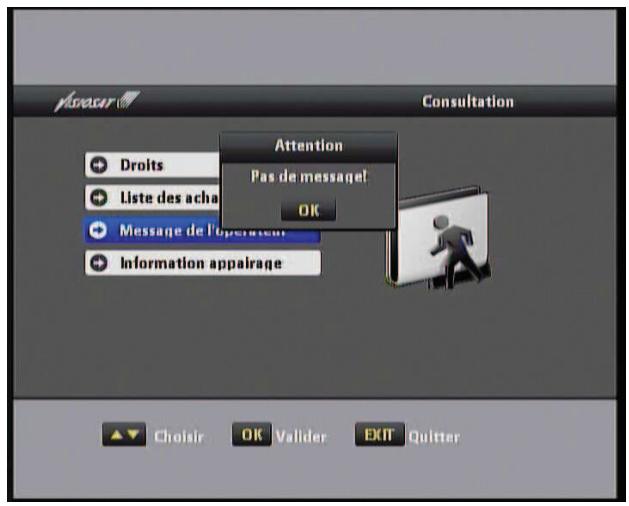

Pour consulter les messages de l'opérateur, entrez dans le menu messages de l'opérateur. Validez avec la touche OK pour lire les messages de l'opérateur.

Changement de code PIN carte :

Entrer dans le sous-menu paramètres du menu carte.

• Entrer le code PIN initial de la carte à puce.
• Entrer le nouveau code PIN (0000 n'est pas accepté) à l'aide des touches 0-9 de la télécommande.
• Confirmer le nouveau code PIN.

Nota : Le code PIN terminal sera modifié, et prendra la même valeur que le code PIN carte.

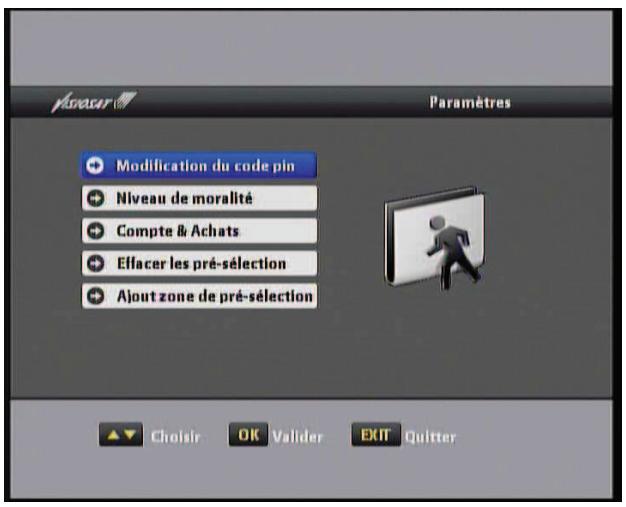

Entrer dans le sous-menu paramètres du menu carte.

Sélectionner niveau de moralité

Entrer le code PIN de la carte à puce

- Changer le niveau de moralité de 1 à 15 à l'aide des flèches ▲▼

V.4.5 jeux

Des produits sont accessibles via le sous-menu des menus installation : Tetris, Super Mario, Push Box et Serpent.

V.5 installation du terminal (concerne système de réception hors standard (LNB simple, LNB modifié, transposition fi-fl))

Si votre installation n'est pas standard (antenne non équipée d'un LNB universal), vous devez modifier des paramètres dès la première installation.

V.5.1 modification de la configuration LNB

Appuyer sur la touche rouge réglages LNB. L'écran de réglage du LNB apparaitra.

Cas d'un LNB simple :

Ce cas n'est pas recommandé car la bande de fréquence d'un LNB simple ne couvre pas la bande du satellite Astra 19,2° Est.

Cas d'un LNB universel modifié :

Un LNB universel modifié a généralement des fréquences d'oscillateur local différentes du LNB universel.

Rentrer les valeurs adéquates et confirmer la recherche.

Cas d'un système Collectif FI - FI :

Choisir le champ Collectif.

Lancer une recherche. Cette dernière aboutira à l'installation des chaînes en clair de l'installation (environ 5mn). Les chaînes de l'offre de service TNTSAT seront reçues uniquement si le plan de fréquence de l'installation correspond au plan de service du satellite ASTRA. Dans le cas contraire, vous serez invité à contacter un installateur.

V.5.2 règles diseqc

Les réglages DiSEqC permettent 2 types de configuration :

• Pilotage d’un commutateur individuel ou système collectif en Bande Intermédiaire Satellite pour sélectionner l’entrée (ou les entrées) correspondant au satellite Astra 19,2° Est ou un autre satellite diffusant des chaînes gratuites sans conditions d’accès.
• Pilotage simplifié de moteurs DiSEqC communs sur le marché (génération de la commande « Go to Pos 1 » jusqu'à « Go to Pos 8 »).

Note : le système ne permet pas les ajustages fins, cela suppose donc que l'antenne motorisée est déjà réglée.

Position du commutateur : choisir l'entrée correspondant à la position du satellite à recevoir (A, B, C ou D) sur votre installation.

Pour un système en commutation Bande Intermédiaire Satellite, le terminal génère alors la commande DiSEqC 1.0 correspondant à votre cas, indexée sur la bande et la polarisation

Motorisation diseqc :

Selon le type de moteur présent sur le marché, le satellite Astra 19,2° Est est pré-réglé sur la position 1 (moteur 1) ou la position 2 (moteur 2).

• Sélectionner le moteur correspondant à votre installation, moteur 1 ou moteur 2. Le bar graph de qualité de signal vous indiquera alors si vous avez utilisé la bonne commande (signal de bonne qualité).

Nota : cette fonction n'est utilisable qu'avec une antenne motorisée déjà parfaitement réglée.

Vi.1 sélection d'une chaîne

Avec les touches de la télécommande.

Avec les touches 0 9 du pavé numérique de la télécommande.

Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche

Depuis la liste des chaînes :

Un appui sur la touche OK de la télécommande affiche la liste en cours. Appuyer sur EXIT pour quitter la fonction.

Sélectionner la chaîne recherchée avec les touches ▲▼ et appuyer sur OK pour valider.

La touche FAV permet de changer de liste si une ou plusieurs listes des favorites ont été créées.

La touche TV/radio permet de passer en mode radio.

Vi.2 bandeau de zapping

Le bandeau de zapping s'affiche à l'écran chaque fois qu'une nouvelle chaîne est sélectionnée. Il est possible de régler la durée du bandeau de zapping dans le menu Interface utilisateur / paramètres système.

Le bandeau est accessible à tout moment par simple appui sur la touche INFO.

Les informations affichées sont :

1 indique l’âge déconseillé pour le programme. 2 le numéro de la chaîne ainsi que le nom 3 l’heure 4 le logo de la chaîne (ce logo est activable / supprimable dans le menu interface utilisateur / paramètres système) 5 titre du programme en cours 6 indique le programme en cours avec les heures de début / fin. 7 Indique la disponibilité du télétexte sur la chaîne en cours 8 Indique le nombre de sous-titrages disponibles sur la chaîne en cours 9 Indique le nombre de pistes audio disponibles sur la chaîne en cours 10 Indique la présence d’une voie audio AC3 parmi les pistes audio.

Vi.3 informations détaillées sur les programmes :

2 appuis sur la touche INFO permettent d'accéder à un résumé du programme en cours.

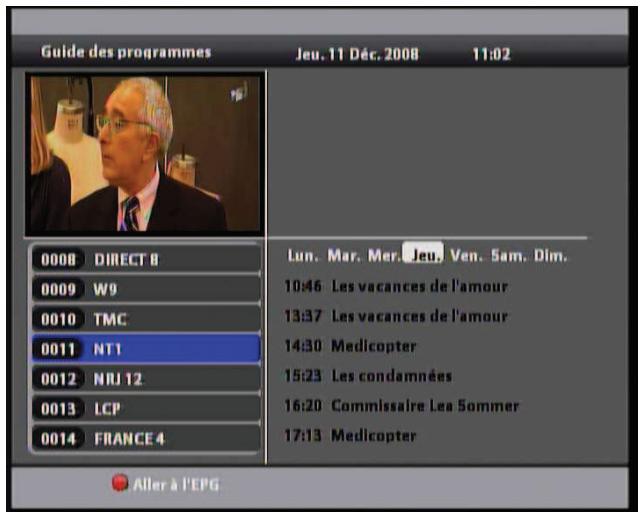

VI.4 guide électronique des programmes (EPG)

Le guide électronique des programmes propose des informations sur les programmes des différentes chaînes. Ce service dépend des informations diffusées par les opérateurs et peut ne pas être renseigné sur toutes les chaînes.

Vi.5 choix des langues audio

• Appuyer sur la touche rouge EPG pour accéder au guide électronique des programmes.
• Utiliser les touches pour choisir la chaine.
• Appuyer sur la touche rouge « aller à l'EPG »

L'écran affiche un résumé du programme en cours sur une ou plusieurs pages. Les pages défilent automatiquement.

• Pour modifier la plage horaire à consulter, appuyer sur les touches ▲▼.
• Si les programmes sont diffusés sur plusieurs jours, pour modifier le jour de consultation, appuyer sur les touches ▲▼.

Un appui sur la touche verte permet de programmer automatiquement le démarrage du terminal sur le programme demandé.

Un appui sur la touche AUDIO affiche les langues disponibles grâce aux touches

Le choix de la piste est également accessible via ce menu de la même façon.

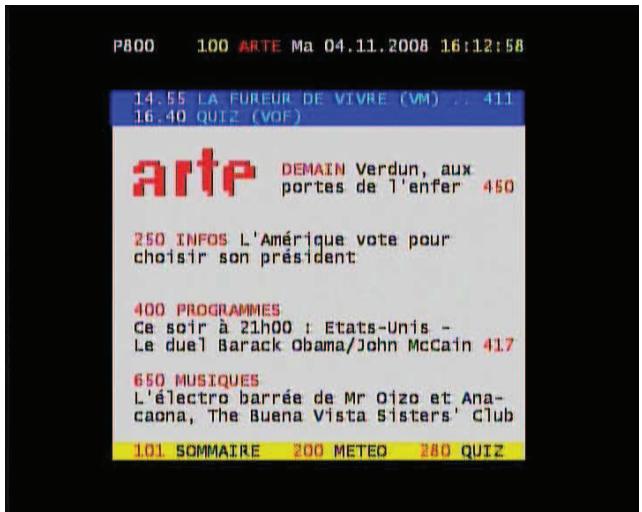

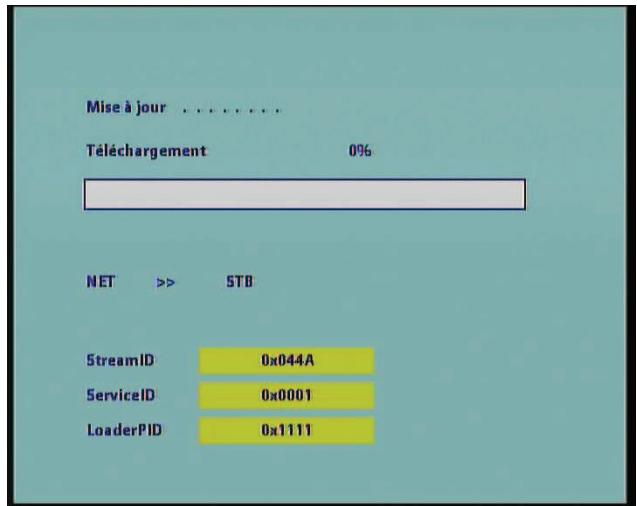

VII) mise à jour logicielle

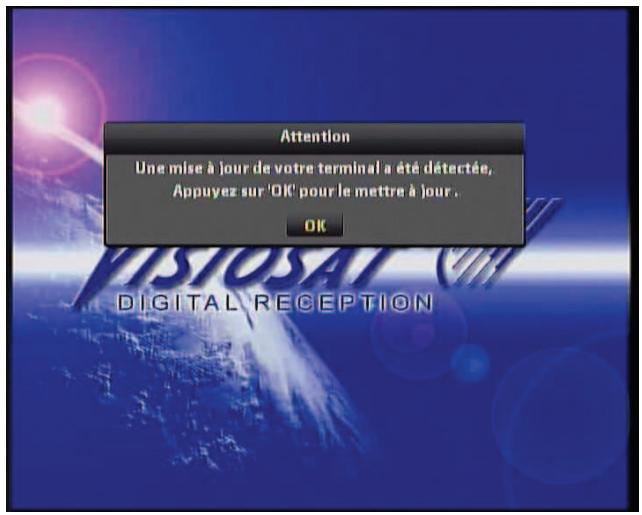

Lorsque une mise à jour logicielle est disponible via le signal satellite, votre terminal la détecte automatiquement à la mise en marche et vous devrez accepter son téléchargement.

Appuyer sur la touche OK pour valider la mise à jour.

ATTENTION! Durant toute la phase de téléchargement, ne pas débrancher le terminal du secteur et ne pas débrancher l'antenne!

VIII) En cas de problèmes

Un dysfonctionnement du terminal peut avoir de multiples causes. Procédez aux vérifications ci-dessous. S'il ne fonctionne toujours pas, contactez votre revendeur. N'ouvrez le capot du terminal !

Symptôme	Cause	Vérification
Message erreur de carte	Carte à puce mal introduite ou mauvaise carte.	Vérifier la carte à puce.Vérifier qu'elle est introduite puce vers le bas.
L'afficheur en face avant ne s'allume pas	Le cordon d'alimentation n'est pas branché.	Vérifier que le cordon d'alimentation est bien branché et l'interrupteur sur ON.
La télécommande ne fonctionne plus	Il n'y a pas de piles dans la télécommande ou les piles sont usagées.	Vérifier que les piles sont correctement insérées dans la télécommande, ou vérifier leur état d'usure.
Pas de son	Fonction mute enclenchée Volume du terminal au minimum.Cordon péritel mal enforcé, ou nombre de broches câblées insuffisant.	Vérifier l'état de la fonction mute sur le terminal et sur le télévisueur.Vérifier le niveau du volume du terminal et du télévisueur.Vérifier le branchement du cable péritel.
Pas d'image / message pas ou mauvais signal	Alimentation LNB sur Off.Mauvaise connexion du cable coaxialMauvaise orientation de la parabole	Vérifier l'alimentation du LNB (menu Installation / Recherche globale / configuration LNB).Vérifier le branchement du cable coaxial et la qualité de montage des connecteurs F.La parabole a peut être bougé.Un réglage peut s'avérénécessaire.

Importé par MAEC

Fabriqué en République Populaire de Chine

Informations sujettes à modification sans préavis

IX) caractéristiques techniques

TunerSatellite

Fréquence d'entrée

Impédance d'entrée

Niveau d'entrée

Connecteur

Niveau de protection contre les surcharges

Plage d'acquisition du signal

Plage de suivi du signal (AFC)

Pertes d'adaptation entrée tunes

Alimentation LNB :

Courant de sortie minimum

Tension de polarisation verticale V1

Tension de polarisation Horizontale V2

Démodulation DVB-S :

Constellation

Roll Off

Débit symbole d'entrée

Décodeur Reed Solomon

FEC

Décodeur MPEG:

Format du paquet de transport

Modes de compression vidéo gérés

Modes de compression audio gérés

Résolution Vidéo SD

Alimentation :

Type

Tension d'entrée

Sortie Audio / Vidéo :

Péritel TV

Péritel VCR

Connecteurs RCA

SPDIF

Divers :

Poids

Dimensions (mm)

Température de service

Humidité

:9502150MHz

: 75 ohms ± 5%

: -20 ~-65 dBm

Femelle IEC 60169-24

: Supérieure à 5KV

: ± 10MHz de la fréquence nominale appliquée au tuner

+ / - 2MHz

: inférieur à 150ms

: illus que 8 dB

: ≥ 350 mA avec protection contre les surcharges

: 12.5 Volts < V1 < 14 volts

17 Volts < V2 < 19 volts

: 50% ± 10%

: 0.65 V +0.25V / -0.10 V

: 22KHz +/- 2 KHz

: 10 μs +/- 5 μs

: QPSK

:0.35

: 10 ~ 30Mbaud

: 188/204 octets

1/2, 2/3, 3/4, 5/6, 7/8

: MPEG-2 ISO/IEC 13818 (Spécifications du Transport Stream)

: MPEG-2 Main Profile @ Main Level pour un encodage MPEG-2SD

: MPEG-1 Layer I, MPEG-1 Layer II Fréquences d'échantillonnage de 32kHz, 44.1kHz et 48kHz

:720×576

: SMPS (alimentation à découpage)

: 100~240V CA 50/60 Hz

: RGB, CVBS, YUV, audio L/R

: CVBS, Audio L/R

: CVBS, Audio L/R

: Digital Audio Coaxiale

:1Kg

185 × 240 × 50

:5\~40°C

: 10 ~ 85% sans condensation
