| Type de produit | Enceinte acoustique |
| Caractéristiques techniques principales | 2 voies, haut-parleurs de 165 mm pour les graves et 25 mm pour les aigus |
| Alimentation électrique | Non applicable (enceinte passive) |
| Dimensions approximatives | Hauteur : 320 mm, Largeur : 200 mm, Profondeur : 300 mm |
| Poids | Environ 6,5 kg par enceinte |
| Compatibilités | Amplificateurs stéréo, récepteurs AV compatibles |
| Type de batterie | Non applicable |
| Tension | Non applicable (enceinte passive) |
| Puissance | Puissance nominale : 100 W, Puissance maximale : 150 W |
| Fonctions principales | Reproduction sonore de haute qualité, design élégant |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées à vérifier auprès du fabricant |
| Sécurité | Utiliser dans un environnement sec, éviter l'exposition à l'humidité |
| Informations générales utiles | Idéale pour une utilisation domestique ou en studio, garantie constructeur de 2 ans |
FOIRE AUX QUESTIONS - Q2000I Q-ACOUSTICS
Questions des utilisateurs sur Q2000I Q-ACOUSTICS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice Q2000I - Q-ACOUSTICS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Q2000I de la marque Q-ACOUSTICS.
MODE D'EMPLOI Q2000I Q-ACOUSTICS
Ce symbole indique des instructions d'utilisation et d'entretien essentielles dans la documentation qui accompagne cet appareil.
Ce symbole indique la présence dans cet appareil d'un voltage dangereux, qui peut poser un risque de choc électrique.
Veuillez lire ces instructions.
Veuillez conserver instructions.
Veuillez prendre connaissance de tous les avertissements.
Veuillez suivre toutes les instructions.
N'utilisez pas cet appareil à proximité de l'eau.
Nettoyez uniquement avec un chiffon sec.
N'obstruez pas les grilles de ventilation.
Suivez attentivement les instructions du fabricant lors de l'installation.
N'installez pas cet appareil à proximité d'une source de chaleur telle que des radiateurs, des bouches d'air chaud, des fours, ou tout autre appareil (y compris des amplificateurs) produit de la chaleur.
Ne supprimez pas la sécurité apportée par la prise polarisée ou de
type B. Une prise polarisée possède deux broches, dont une plus large que l'autre. Une prise de type B possède deux broches et une fiche terre. La broche la plus large ou la fiche terre sont là pour votre sécurité. Si la prise fournie ne convient pas, adressez-vous à un électricien pour une mise aux normes de votre installation électrique.
Évitez de marcher sur le cordon d'alimentation ou de le pincer, en particulier à l'extrémité du cordon, de la prise et à la sortie de l'appareil.
Utilisez uniquement des accessoires spécifiés par le fabricant.
Utilisez uniquement les chariots, pieds, tripodes, supports ou les tables
recommandés par le fabricant ou vendus avec l'appareil.
Si vous utilisez un chariot, faites très attention lors du transport de l'appareil et évitez de le faire tomber pour ne pas vous blesser.
Débranche cet appareil en cas d'orage ou lorsque vous ne vous en servez pas pendant une période prolongée.
Pour toute réparation, adressez-vous à un professionnel. Faites réparer cet appareil pour des dommages de n'importe quelle nature : cordon d'alimentation abîné, liquide ou objet introduit dans l'appareil, exposition à la pluie ou à l'humidité, fonctionnement inhabituel, chutes diverses.
Avertissement : Afin de diminuer les risques d'incendie ou de choc électrique, conservez cet appareil à l'abri de la pluie et de l'humidité. Évitez toute éclaboussure et ne posez pas d'objets contenant des liquides, comme des vases, sur cet appareil.
Tenir à l'écart des flammes et ne pas poser de bougie sur cet appareil.
Avertissement : L'interrupteur de mise en marche du subwoofer sert à mettre cette unité hors tension. Cet interrupteur est situé sur le panneau arrière. Afin de pouvoir accéder librement à cet interrupteur, l'appareil doit être placé dans un endroit ouvert sans aucune obstacle. L'interrupteur doit lui aussi être libre d'accès.
Attention : Tout changement, ou modification, non expressément autorisé par le fabricant annule la garantie.
Réparation : Pour toute réparation, renvoyez l'appareil
Au fournisseur, ou au réparateur de votre région ; La liste des adresses des réparateurs au RU figure dans ce manuel.
Tiers : Au cas improbable où vous revendriez ce produit à un tiers, veillez fournir le mode d'emploi avec le produit.
Remarque importante pour les utilisateurs au Royaume-Uni
Le cordon d'alimentation possède une prise anglaise contenant un fusible de 3A. Si le fusible doit être remplacé, utilisez un fusible de 3A de type ASTA ou BSI à la norme BS1362. Si vous devez changer la prise elle-même, ôtez le fusible avant de jeter la prise immédiatement après avoir coupé le cordon d'alimentation.
Branchements sur secteur
Les couleurs des fils du cordon d'alimentation sont en conformité avec le code suivant: Bleu: NEUTRE; Marron: PHASE.
Ces couleurs ne correspondant peut-être pas à celles des fiches de votre prise, procédez comme suit:
Connectez le fil BLEU à la borne affichant la lettre N ou de couleur NOIRE.
couleur BLEUE ou NOIRE. Connectez le fil MARRON à la borne affichant la lettre L ou de couleur MARRON ou ROUGE.
La gamme d'enceintes de série Q Acoustics 2000i est conçue pour répondre aux besoins des cinéphiles et des amateurs de musique. Notre gamme comprend:
2010i : Une enceinte d'étagère compacte avec un caisson de basses de 100mm.
2020i: Une enceinte d'étagère avec un caisson de basses de 125 mm.
2050i: Une enceinte colonne avec deux caissons de basses de 165 mm
2000Ci : Une enceinte centrale avec deux caissons de basses de 100 mm, pouvant être fixée au mur, si nécessaire.
2070Si: Un subwoofer actif de 140 Watt avec un haut-parleur de 2 X170 mm et un détector de signal pour allumage/arrêt automatique.
Vous pouvez effectuer un bi-câblage sur toutes les enceintes passives sauf la 2010i et la 2000Ci.
Toutes les enceintes fonctionnent à proximité des écrans de télévision sans aucun problème à l'exception des enceintes de la gamme 2000Si, qui ne doivent pas être placées à moins de 500mm d'écrans de télévision ou de tout autre matériel pouvant être perturbé par un champ magnétique. Cela n'affecte pas les écrans à plasma ni les écrans à affichage à cristaux liquides.
Avant de brancher vos enceintes, assurez-vous que toutes les parties actives de votre système audio sont éteintes ou hors tension.
Lorsque vous allumez votre système audio ou lorsque vous changez les sources d'entrée, baissez le volume jusqu'à un bas niveau. Montez graduellement le son.
Ne montez JAMAIS le son au maximum. Le bouton de contrôle du volume est trompeur et n'indique pas la puissance du système audio. L'utilisation du volume au maximum peut endommager votre capacité auditive.
Ne raccordez PAS les bornes de votre enceinte au secteur.
Ne laissez PAS vos enceintes dans des endroits trop froids, trop chauds, trop humides ou au soleil.
Si vous utilisez vos enceintes sans les grilles de protection, faites bien attention à ne pas endommager les haut-parleurs.
N'utilisez PAS des pieds de fortune. Installez vos enceintes sur des pieds recommandés par Q-Acoustics selon les instructions, en utilisant les pointes de fixation fournies. Notre revendeur pourra vous conseiller.
NE démontez PAS vos enceintes car vous annulerez la garantie.
Déballer vos enceintes
Déballez complètement vos enceintes. Sortez les enceintes du carton en évitant de frolever les enceintes elles-mêmes. Ne vous servez pas de sacs en pour les soulever. Les enceintes 2050i et 2070Si sont assez lourdes ; demandez de l'aide pour les soulever, si nécessaire.
Lorsque vous déplacez les enceintes, ne les trainez pas par terre car vous risquez de les endommager. Soulevez-les avant de les déplacer.
Vous trouverez dans le carton : Le(s) enceinte(s) et ce mode d'emploi.
Pour les modèles suivants, le carton d'emballage contient également :
2050i : Un jeu de clous de plancher et de capuchons de clou pour chaque haut-parleur. Une clé Allen pour régler les clous une fois installés.
2070Si : Un cordon d'alimentation adapté à l'alimentation secteur dans votre région, 2 câbles RCA/Phono à angle droit, Un disque CD d'installation AV.
Vérifiez bien le produit. Si l'un des articles est manquant ou endommagé, contactez votre revendeur le plus tôt possible.
Conservez l'emballage pour transporter le matériel ultérieurement. Si vous décidez de jeter l'emballage, respectez la réglementation de votre pays en matière de recyclage.

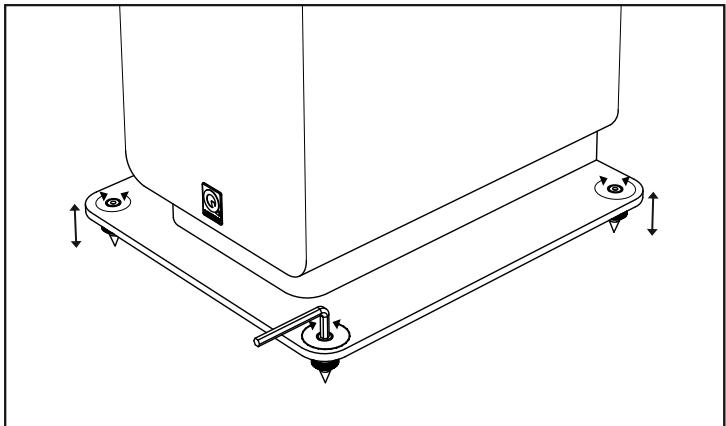

Fixations au sol très pointues. Faites très attention !
Ne place jamais une enceinte avec des pointes de fixation dans des endroits pouvant être endommagés!
Soulevez toujours vos enceintes pour les déplacer; ne les tirez jamais!

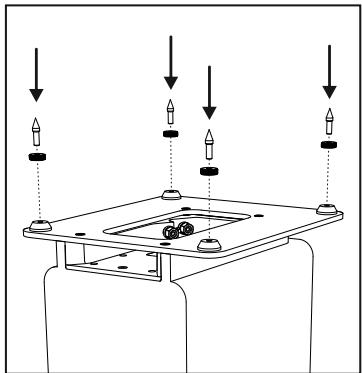

Vissez à moitié les fixations sur le socle et remettez l'enceinte à l'endroit. (Si vous possédez un sol en bois ou en pierre, enforcez les protège-points sur chaque fixation avant de remettre l'enceinte à l'endroit).
Une fois l'enceinte à l'endroit, resserrez chaque fixation avec la clef hexagonale en partant du haut et ajustez plus ou moins les fixations jusqu'à ce que l'enceinte soit à niveau et parfaitement stable.
Bondes alveolaires

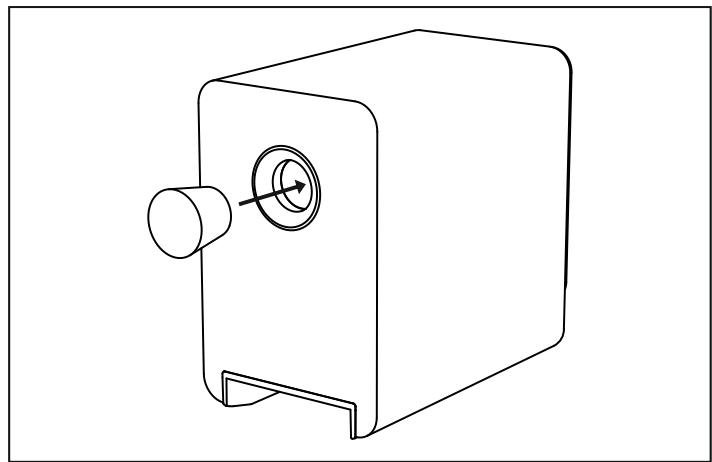

Les haut-parleurs série 2000i comportent des orifices à l'arrière et fonctionneront de manière optimale s'il y a un espace libre derrière eux, par exemple 200mm par rapport à un mur. Si vous placez vos haut-parleurs près d'un mur/coin, alors vous devrez insérer des bondes alvéolaires dans les orifices arrière, sinon il y aura trop de graves. La basse subwoofer 2070Si est ajustée en utilisant les contrôles de niveau.
Vérifiez que les bondes sont bien enfoncées dans l'orifice sans aller trop loin. Vous constaterez que le niveau des graves diminue, mais que la définition et l'extension des graves augmentent. Testez pour voir la solution que vous préférez et changez la position du haut-parleur, par petits intervalles, de manière à optimiser le résultat final.
2050I

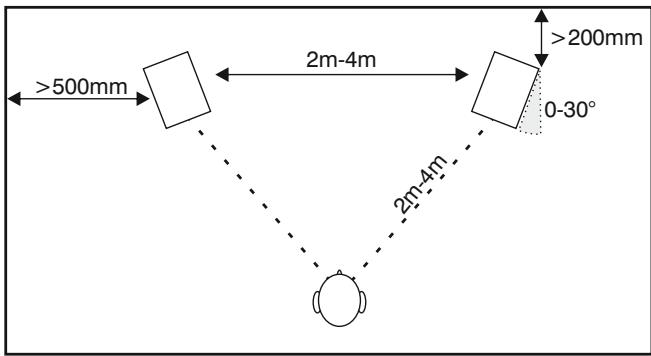

Les enceintes 2050i doivent être positionnées à 200 mm minimum du mur arrière et à 500 mm des murs latéraux. En plaçant vos enceintes plus près du mur, vous augmenterez les graves, mais cela peut résonner et manquer de précision et de qualité. Les enceintes doivent être bien placées, tournées vers l'auditeur et situées de 2 m à 4 m de distance les unes des autres. Tourner légèrement les enceintes vers l'intérieur améliore la qualité stéréo mais réduit la source sonore.
Les enceintes 2010i et 2020i doivent si possible être montées sur des pieds Q-Acoustics ou fixées au mur. Si vous décidez de les mettre sur des pieds, l'unité des aigus doit être à la hauteur des oreilles de l'auditeur. Les enceintes montées au mur peuvent être placées un peu plus haut et inclinées vers le bas. Les enceintes sur pieds doivent être traitées comme des enceintes colonnes mais peuvent être placées un peu plus près du mur. Ces enceintes peuvent également être placées sur des étagères.
Un support conçu spécialement pour fixer les enceintes Q Acoustics 2010i, 2020i et 2000Ci au mur, est en vente chez votre revendeur. Des pieds pour les enceintes 2010i et 2020i sont également disponibles.
Soyez prêt à expérimenter afin de tracer le meilleur agencement possible, adapté à votre goût, dans la pièce que vous avez choisie.
2000CI
Le modèle 2000Ci a été conçu pour être utilisé à proximité d'un écran de télévision. Il doit être placé directement au-dessus ou au-dessous de l'écran. Si vous possédez un téléviseur traditionnel, assurez-vous qu'il puisse soutenir les enceintes et qu'il offre une surface égale. Dans le cas contraire, placez le téléviseur dans un meuble télé et l'enceinte 2000Ci sur une étagère solide directement en-dessous du téléviseur.
Si vous possédez un écran à plasma ou à affichage à cristaux liquides, fixez l'enceinte 2000Ci au mur ou sur toute autre surface ajustée directement au-dessus ou au-dessous
del'écran.
Enceintes surround

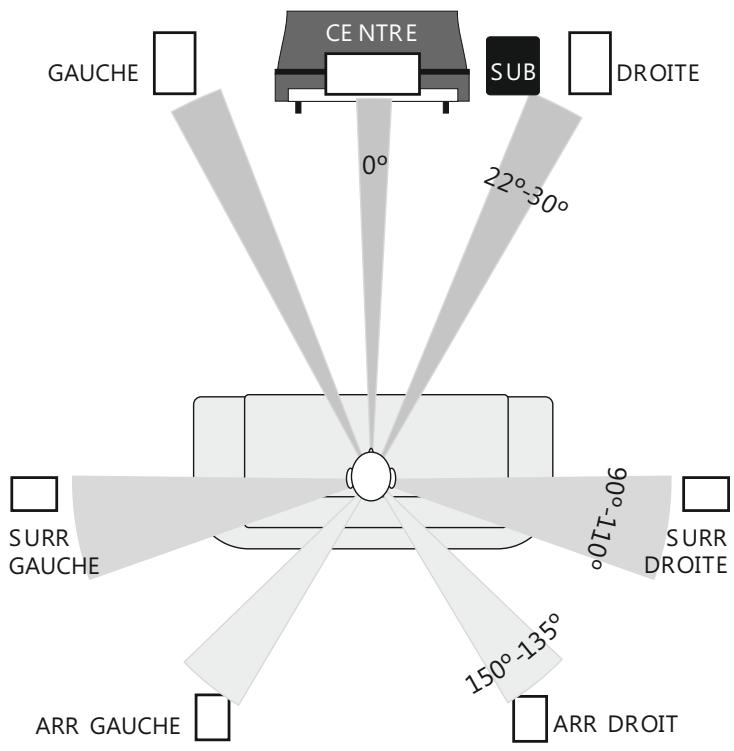

Il y a des recommandations de Dolby Labs pour les enceintes à effets 5.1.
Montez les enceintes surround de chaque côté de l'auditeur, légèrement en retrait par rapport à la position d'écoute. Les enceintes doivent être tournées vers l'intérieur et montées sur les murs latéraux ou bien, si la pièce est large, montées sur des pieds hauts, le centre des enceintes se trouvant au-dessus du niveau de l'oreille de l'auditeur.

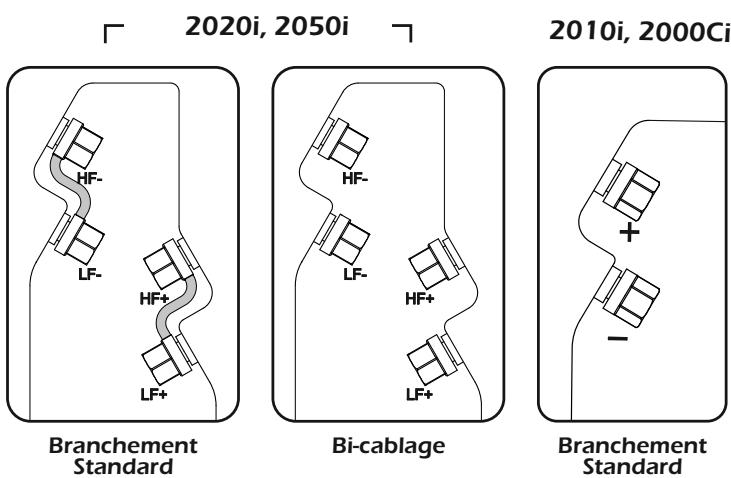

Borniers et connecteurs
Les enceintes 2020i et 2050i peuvent être installées avec un bi-câblage. Le principe du bi-câblage requiert quatre bornes. Les deux bornes supérieures sont reliées à l'enceinte des aigus (HF) et les deux bornes inférieures sont reliées à/aux enceinte(s) des graves (LF). Ces bornes sont livrées avec des liaisons amovibles servant à relier les bornes entre elles. Cela vous permet de brancher les enceintes de manière traditionnelle avec une paire de câbles ou en « bi-câblage » avec les double-borniers.
Les enceintes 2010i et 2000Ci ont des bornes standard.
Cable des enceintes
Des câbles d'enceintes spécialisés vous permettront d'atteindre une meilleure qualité de reproduction des sons que les câbles multi-usages traditionnels, comme les fils de sonnerie. Utilisez des câbles avec une quantité assez importante de cuivre pour les enceintes centrales et avant. Les câbles fins diminuent les graves et limitent la gamme dynamique. Les enceintes surround (arrières) sont moins importantes.
Les câbles d'enceinte possèdent une rayure ou un tracé en leur centre. Ils
dont sont traditionnellement reliés aux bornes positives. Les câbles reliant l'amplificateur aux enceintes avant doivent être de la même longueur. Ne raccordez jamais deux câbles - utilisez la longueur entière.
Préparer les câbles
Dédoublez les câbles sur 40 mm. Dénudez les fils de 10 mm et tournez les fils pour tous les rassembler. Sectionnez le cable en en laissant 7 mm à nu.
Branchement
Dévissez la borne dans le sens contraire des aiguilles d'une montre pour faire apparaître le trou de montage prévu à la base de la borne.
Insérez la partie dénudée du câble dans le trou. Resserrez complètement la borne à
la main. Assurez-vous qu'aucun fil ne dépasse qui pourrait entrer en contact avec les bornes adjacentes.
Les règles européennes de sécurité interdisent l'utilisation de fiches de 4 mm.
Faites passer le câble par le range-câble avant de brancher l'enceinte.

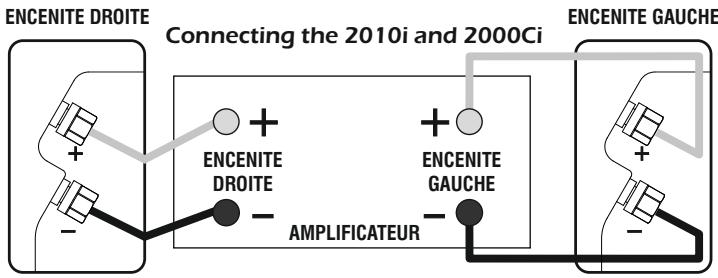

Reliez la borne ROUGE (+) de l'enceinte de DROITE à la borne ROUGE, Positive (+) sur l'enceinte de DROITE de l'ampli. Reliez la borne NOIRE (-) de l'enceinte à la borne Négative, NOIRE, (-) correspondante de l'amplificateur.
Répétez cette opération pour l'enceinte de GAUCHE.
Pour les modèles 2020i et 2050i, vous pouvez utiliser les bornes Positives (+) ou Négatives (-) à votre gré. Veuillez vous référer au schéma ci-dessous.
Branchement Standard : 2020i et 2050i
Bicablage
Brancher directement les aigus et les graves d'une enceinte sur un amplificateur améliore à la fois la qualité des graves et la gamme dynamique.

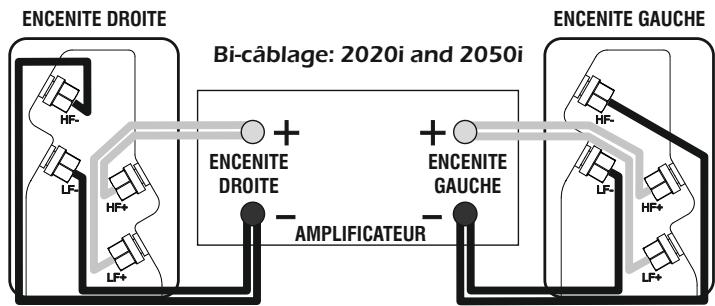

Pour le bi-câblage : Préparez deux câbles doubles pour chaque enceinte. Dévissez toutes les bornes des enceintes et ôtez les deux liaisons. Reliez ensuite les bornes des aigus et des graves à l'amplificateur selon le procédé de branchement standard préalablement décrit. Veuillez vous référer au schéma ci-dessous.
Lorsque vos enceintes sont raccordées : Allumez le système et mettez de la musique à un volume modéré. Ajustez l'emplacement des enceintes à votre goût.
Préliminaires
Déballez le haut-parleur des graves en suivant les indications données précédemment. Avant de connecter le haut-parleur des graves, vérifiez que tous les circuits électroniques de votre système sont hors tension.
Le haut-parleur des graves est réglé sur la tension de votre région. Si vous allez dans une région utilisant une tension différente, régalez correctement le sélecteur de tension avant de raccorder à l'alimentation principale!
Positionnement du haut-parleur des graves
Les basses fréquences sont pratiquement omnidirectionnelles. Bien que cela signifie que vous pouvez placer le haut-parleur des graves pratiquement n'importe où, l'image stéréo sera cependant meilleure si vous positionnez le haut-parleur des graves au niveau des haut-parleurs avant et le plus près possible de la position centrale d'écoute. Ceci peut ne pas être réalisable dans un système multivoies. Si vous placez le haut-parleur des graves près d'un mur, les graves seront renforcés mais, à certains emplacements, les graves pourront être indistincts et émettre un son sourd.
Le haut-parleur des graves doit être placé près de la source d'alimentation principale. N'utilisez pas de câbles rallonges. Achetez un cordon d'alimentation plus long si nécessaire.
Le commutateur SOUS TENSION/HORS TENSION sert à déconnecter cet appareil de l'alimentation principale et il est monté sur le panneau arrière. Il doit y avoir un espace libre important entre l'arrière de l'armoire et un mur ou un autre objet afin que l'accès à ce commutateur ne soit pas gêné.
Au moment du positionnement du haut-parleur des graves, vérifie que le sol est solide, qu'il n'y a pas de lattes défaites, etc. Le déplacement d'air à partir du haut-parleur des graves pour les volumes de son élevés est très important ; ne le placez pas près de tissus d'ameublement ou d'objets pouvant vibrer. Ne placez pas d'objets sur le haut-parleur, quels qu'ils soient.
Mise sous tension automatique
Cette fonction vous permet de mettre le système sous tension et hors tension sans avoir à mettre également le haut-parleur des graves sous tension et hors tension.
S'il n'y a pas de signal d'entrée, après quelques minutes le haut-parleur des graves passera automatiquement en mode standby (veille). Ceci est indiqué par le voyant SOUS TENSION, sur le panneau arrière, qui devient rouge. Dès que le haut-parleur des graves détecte un signal d'entrée, il passe automatiquement en mode opérationnel et le voyant Power sera à nouveau vert. Certains types de musique et certains canaux de TV contiennent très peu d'informations basse fréquence dans le signal audio et, dans ce cas, le haut-parleur des graves peut ne pas quitter automatiquement le mode AKE, bien que du son arrive des autres haut-parleurs dans le système. Dans ce cas, le seul réglage possible est d'augmenter la sensibilité du haut-parleur, en réglant la sensibilité auto-on (mise en marche automatique) sur HAUT. Cependant, dans certains cas, avec un tel réglage, le haut-parleur des graves peut rester allumé tout le temps, ce qui est dû à la petite quantité de bruit qui sera normalement présent à partir de l'amplificateur système principal. Ce bruit doit disparaître lorsque l'amplificateur est mis sur standby (veille), ce qui permet au haut-parleur des graves de s'éteindre à nouveau. Si le haut-parleur des graves reste allumé, même lorsque l'amplificateur principal est éteint, nous recommandons de laisser le sélecteur de sensibilité sur MOYEN, car la perte des graves sera presque indétectable en raison des caractéristiques de réaction de l'oreille humaine.
Si le niveau de bruit produit par l'amplificateur est plus élevé que la normale, ou si les câbles de liaison collectent un renflement à partir des câbles d'alimentation voisins, le haut-parleur des graves peut rester allumé, même lorsqu'aucun son
n'est lu. Si le renflement provenant du haut-parleur des graves est significatif, vous devrez essayer de déplacer les câbles pour diminuer la collecte du renflement ou vous devrez essayer des câbles différents. Si le problème ne peut pas être facilement corrigé, nous recommandons de mettre le sélecteur de sensibilité sur BAS afin de voir si cela permet de faire passer le haut-parleur des graves en mode standby (veille).
Bien qu'on puisse laisser le haut-parleur des graves en mode veille indéfiniment en toute sécurité, si vous nevez vous absenter de chez vous pendant une longue période, nous vous recommandons d'éteindre le haut-parleur à l'aide du commutateur MARCHE/ARRÉT.
Le haut-parleur des graves 2070Si comporte un système de protection contre la chaleur à sécurité intrinsèque. En cas de surchauffe de l'amplificateur, il s'arrêtera momentanément puis reprendra à fonctionner. Dans ce cas, vérifie que les orifices de ventilation sur le panneau de commande ne sont pas recouverts et que le haut-parleur des graves n'est pas placé trop près d'une source de chaleur comme un radiateur.
Utilisation de plusieurs haut-parleurs des graves
Votre haut-parleur des graves 2070Si comprend une connexion de sortie ligne appelée "Sortie chaîne". Sur les systèmes comportant plusieurs haut-parleurs des graves, ceci permet de boucler le signal avec un autre ou plusieurs autres haut-parleurs de graves. C'est une fonction commode qui est une alternative à l'utilisation d'un "adaptateur Y" à la sortie de l'amplificateur. Le signal sera transmis directement et ainsi tous les haut-parleurs de graves doivent être paramétrés indépendamment en utilisant normalement leurs commandes.
La section suivante est décomposée entre l'installation d'un home cinéma et l'installation d'une chaîne stéréo standard. Voir la section correspondante pour votre système.

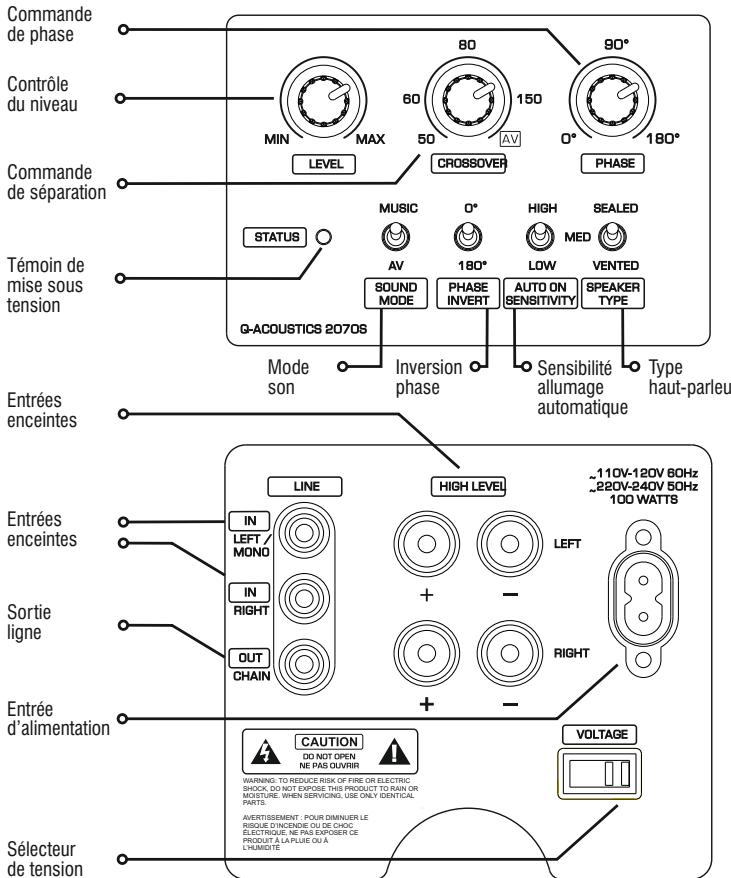

Connexions
La connexion standard utilise les entrées phono RCA de niveau ligne. Pour l'installation typique d'un système AV, vous devrez utiliser un seul câble de liaison RCA phono. Comme ce câble sera probablement très long, vous devez vous procurer un câble blindé de bonne qualité. Votre distributeur Q Acoustics sera heureux de vous fournir un câble de liaison approprié.
AV Amplificateur

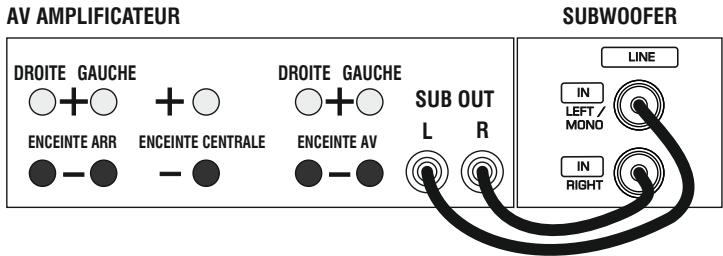

Raccordez la sortie HAUT-PARLEUR DES GRAVES sur l'amplificateur AV à l'entrée Ligne L/Mono sur le haut-parleur des graves, en enfant fermement les fiches en place pour assurer un bon contact.
Installation et réglage
Vérifiez que toutes les connexions du système sont correctement et fermement établies. Vérifiez que le haut-parleur des graves est étant. Réglez les commandes sur leurs valeurs par défaut suivantes:
Niveau Environ à mi-échelle
Séparateur A fond dans le sens antihoraire (réglage AV)
Phase A fond dans le sens antihoraire (réglage)
Mode son AV
Inversion phase
Sensibilité allumage automatique Moyen
Type haut-parleur Pas d'effet, lequel est mis sur quelconque?
Enfichez le cordon d'alimentation fourni dans le haut-parleur des graves, puis dans la prise femelle d'alimentation AC. Branchez l'alimentation à la prise femelle d'alimentation, puis fermez (position "MARCHE") le commutateur d'alimentation du haut-parleur des graves. Le voyant SOUS TENSION sur le panneau de l'amplificateur du haut-parleur des graves s'allumera et le haut-parleur des graves fonctionnera.
Vérifiez les réglages sur votre amplificateur AV afin de vous assurer que le haut-parleur des graves est réglé sur "MARCHE" ou "OUI". Le niveau du haut-parleur des graves sur l'amplificateur AV doit être réglé sur sa position par défaut ou sur 0dB. Vous nevez avoir déjà réglé les dimensions et les positions des haut-parleurs pour tous les autres haut-parleurs de votre système. Si vous avez l'options pour régler la fréquence de séparation sur les autres voies, vérifiez que celle-ci est réglée de manière appropriée sur vos haut-parleurs. Réglez sur la distance (ou temporisation) correcte, compte tenu de la position que vous avezcision pour le haut-parleur des graves.
Connexions
Lisez une musique stéréo que vous connaissez bien et testez le réglage d'inversion de phase et le réglage de niveau jusqu'à ce que vous entendiez un mélange de sons uniforme entre les haut-parleurs avant et le haut-parleur des graves. Si vous entendez le son du haut-parleur des graves se détacher du son des autres haut-parleurs, le volume est réglé trop fort!
Rappelez-vous toujours que la sensibilité de l’oreille humaine aux graves varie enormément en fonction du volume, d’où la nécessité d’une large gamme de programmes et de niveaux de son. Une fois que vous êtes satisfait du son, vous pouvez chercher un accord plus fin en utilisant le disque CD inclus.
De nombreux amplificateurs de home cinéma ont des réglages de distance incorporés dans une temporisation dépendant de la distance du haut-parleur par rapport à la position optimale d’écoute ; le point où la musique est la meilleure. L’emplacement du haut-parleur des graves est très important dans un système de home cinéma et donc, si ces réglages sont corrects, la performance globale du système sera très améliorée. Un disque CD est inclus avec le haut-parleur des graves 2070Si pour faciliter le réglage de la distance et de la temporisation de l’amplificateur AV.
Disque d'installation : Ce disque contient six pistes, chacune diffuse un bruit rose (20 Hz à 1000 Hz) en associant un haut-parleur et le haut-parleur des graves.
Piste un: Haut-parleur des graves et haut-parleur gauche avant
Piste deux : Haut-parleur des graves et haut-parleur centre avant
Piste trois : Haut-parleur des graves et haut-parleur droit avant
Piste quatre : Haut-parleur des graves et haut-parleur droit arrière
Piste cinq : Haut-parleur des graves et haut-parleur gauche arrière
Piste six : Haut-parleur des graves et tous les haut-parleurs
Choisissez le haut-parleur avant le plus proche du haut-parleur des graves et lisez la piste correspondante. Par exemple, s'il s'agit du haut-parleur droit avant, lisez la piste trois. Réglez la distance/temporisation de l'amplificateur du haut-parleur des graves de la plus petite valeur possible. Celle-ci peut être augmentée ou diminuée, quelle que soit le haut-parleur. Par exemple, si la distance est réglée sur 4m, remplacez-la par 4,1m ou 3,9m. Écoutez pour voir si le bruit rose devient plus chaud et si la tonalité est plus dense ou plus mince.
Si vous choisissez 4,1 m et si le son présente une tonalité plus remplie, remplacez à nouveau le réglage par 4,2 m et ainsi de suite, jusqu'à ce que le son commence à nouveau à devenir plus mince. Cependant si, lorsque vous remplacez par 4,1 m, le son devient plus mince, essayez de diminuer le réglage à 3,9 m. Ainsi vous pourrez tracer le réglage optimum (le plus
Connexions
Ne régalez pas en faisant varier la distance de mesure initiale de plus de ±0,5 m (pour cet exemple, ceci correspondrait de 3,5 m à 4,5 m). Si vous n'avez pas pu discerner une amélioration de tonalité, essayez de permuter la position du commutateur d'inversion de phase sur le haut-parleur des graves 2070Si et répétez l'exercice. Ensuite vérifiez à nouveau le son avec de la musique stéréo pour voir si une amélioration s'est produite.
Si le haut-parleur des graves 2070Si est ensuite déplacé par rapport aux autres haut-parleurs, réglez à nouveau la distance amplificateur-haut-parleur des graves sur la nouvelle valeur et répétez l'exercice. Une fois que vous pensez avoir atteint le réglage optimal, lancez la piste six pour vérifier le résultat global. Le son doit être bien rempli et chaud et il doit être intégré, sans qu'un haut-parleur particulier soit prédominant.
Connexions
Il y a deux options de connexion pour un système stéréo. L'option recommandée consiste à utiliser un câble phono RCA stéréo partant des prises fénelles PRE-SORTIE de l'amplificateur, mais, si votre amplificateur n'en a pas, vous pouvez utiliser les entrées HAUT NIVEAU de votre 2070Si.
Raccordez un cordon phono RCA stéreo de bonne qualité aux entrées L (gauche) et R (droite) du 2070Si et raccordez l'autre extrémité aux prises fénelles PRE-SORTIE à l'arrière de l'amplificateur. Le haut-parleur des graves ajoutera automatiquement les signaux L (gauche) et R (droit) ensemble pour qu'aucune information ne soit perdue. Si vous poulez utiliser deux haut-parleurs des graves, vous pouze faire passer un seul cable phono RVA vers chaque haut-parleur des graves, et ainsi avoir un système stéreo de haut-parleur des graves. Vérifiez que la sortie L (gauche) de l'amplificateur va vers le haut-parleur des graves gauche et que la sortie R (droite) va vers le côté droit pour préserver l'image stéreo des haut-parleurs principaux. Les haut-parleurs des graves doivent être placés pres de leurs haut-parleurs principaux respectifs, et le réglage devra être effectué séparément pour chaque haut-parleur des graves.
Connexions

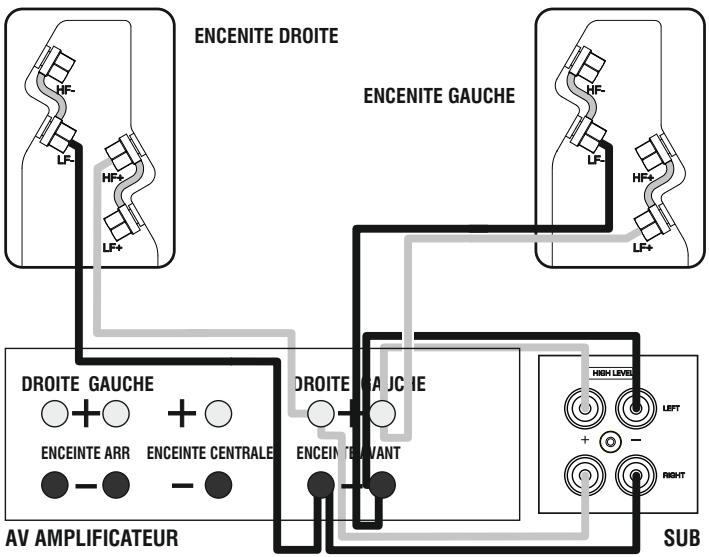

S'il n'y a aucune prise femelle PRE-SORTIE disponible, vous pouvez utiliser les entrées HAUT NIVEAU. Vous aurez besoin de câbles de haut-parleur suffisamment longs pour aller du 2070Si aux bornes haut-parleur de votre amplificateur. Raccordez les deux ensembles en vérifiant que les voies L (gauche) et R (droite) sont correctes, et vérifiez que les connexions plus et moins sont cohérentes aux deux extrémités.
Installation et réglage
Vérifiez que toutes les connexions système sont établies correctement et fermement. Vérifiez que le haut-parleur des graves est éteint. Réglez les commandes sur leurs valeurs par défaut suivantes.
Niveau Environ à mi-échelle
Séparateur Minimum 50 Hz pour les grands haut-parleurs reposant sur le sol et à mi-échelle (100 Hz) pour les haut-parleurs d'étagère ou les petits haut-parleurs
Phase A fond dans le sens antihoraire (réglage)
Mode son Musique
Inversion phase
Sensibilité moyenne
allumage
automatique
Type de haut-parleur Sélectionnez "scellé" si vos principaux haut-parleurs sont du type boîtier étanche ou fermé. Sélectionnez "Ported" si vos haut-parleurs principaux comportent un port ou un orifice de ventilation.
Branchez le cordon d'alimentation fourni dans le haut-parleur des graves, puis dans la prise femelle d'alimentation AC. Mettez sous tension à la prise femelle d'alimentation, puis fermez (position "MARCHE") le commutateur d'alimentation du haut-parleur des graves. Le voyant MARCHE sur le panneau d'amplificateur du haut-parleur des graves s'allumera et le haut-parleur des graves sera opérationnel.
Installation et réglage
Lisez une musique que vous connaissez bien et testez le réglage d'inversion de phase et le réglage de niveau jusqu'à ce que vous entendiez un mélange de sons uniforme entre les haut-parleurs avant et le haut-parleur des graves. Si vous entendez le son du haut-parleur des graves se détacher du son des autres haut-parleurs, le volume est réglé trop fort!
Rappelez-vous toujours que la sensibilité de l’oreille humaine aux graves varie enormément en fonction du volume, d’où la nécessité d’une large gamme de programmes et de niveaux de son. Une fois que vous êtes satisfait du son, vous pouvez chercher un accord plus fin en utilisant les autres commandes.
Séparateur : Cette commande détermine à chaque fréquence la sortie du haut-parleur des graves commence à diminuer rapidement. Il doit être réglé sur une valeur correspondant à la fréquence à laquelle vos haut-parleurs principaux commencent à produire un son fort. Le réglage permet un transfert régulier entre la sortie du haut-parleur des graves et la sortie du haut-parleur principal. Si la valeur de réglage est trop faible, il y aura un "trou" dans le son avec certaines fréquences très faibles ; inversement, si la valeur de réglage est trop élevée, certaines fréquences seront amplifiées de manière excessive en générant des graves trop puissants. Vous pouvez avoir une idée du réglage correct à partir de la fiche des spécifications de vos haut-parleurs principaux ; recherchez la fréquence la plus BASSE que le haut-parleur produit (le "point -3dB") sous le titre "Réponse en fréquence". Le positionnement dans la pièce a un effet très important sur la reproduction des basses fréquences par le haut-parleur des graves et par vos haut-parleurs principaux, donc ne vous inquiétez pas si vous constatez que vous avez besoin d'un réglage ne correspondant pas au point BASSE fréquence spécifique pour vos haut-parleurs principaux.
Le réglage peut nécessiter de nombreuses heures d'écoute, car toutes les commandes de votre haut-parleur des graves interagissent entre elles ; il n'y a pas de route facile vers le succès. La position optimale du commutateur d'inversion de phase dépend beaucoup de la fréquence de séparation ; aussi, lorsque vous procédez au réglage précis des commandes, vous pouvez continuer à essayer d'autres réglages pour voir celui que vous préférez.
Une fois que vous pensez être proche des réglages optimaux, vous pouvez alors améliorer l'intégration entre le haut-parleur des graves et les haut-parleurs principaux en réglant la commande de phase. Cette commande est unique, car elle utilise une temporisation pure, rendue possible par le processeur de signaux numériques intégré, et donc n'ajoute pas de son défavorable au "retard de groupe" comme sur la plupart des haut-parleurs des graves. Le processeur de signaux numériques (DSP) ajuste la temporisation disponible pour que cette commande assure toujours un déphasage de 0 - 180° pour la fréquence de séparation. Cette commande affecte le niveau des graves produit à la fréquence de séparation et affecte aussi la régularité de la transition. Il y aura à nouveau une interaction avec la commande de séparation, et il peut donc être nécessaire de procéder à des fins réglages de la fréquence de séparation pour obtenir les meilleurs résultats possibles. Vous pourrez aussi Broker un résultat final meilleur en basculant le commutateur d'inversion de phase et en essayant d'optimiser à nouveau les commandes de séparation et de phase. L'experimentation est la clé pour Broker un integration parfaite ; une fois qu'elle est atteinte, vous ne devez jamais pouvoir détecter qu'un son provient du haut-parleur des graves. Le résultat final sera un système avec une réponse des graves, puissant et étendue, semblant provenir de l'étage son entre les haut-parleurs principaux.
Sur les enceintes avant, il est préférable d'effectuer un bi-câblage à condition que le réseau du répartiteur le permette.
Les enceintes du canal central et Surround sont branchées de manière conventionnelle.
Les raccordements pour un 6.1 et 7.1 sont les mêmes que les raccordements pour un 5.1 mais avec des canaux d'effets en plus.
Lorsque vous installez des câbles d'enceintes, faites très attention à ne pas les faire passer dans des endroits dégagés au milieu de la pièce ou à tout autre endroit où ils pourraient représenter un danger. Faites passer les câbles d'enceinte le long des murs si possible.
Les câbles de la sortie « Line level » doivent être séparés des cordons d'alimentation. Ne faites jamais passer des câbles de la sortie « Line level » parallèlement aux câbles d'alimentation, en particulier sur des longueurs importantes.
Si le subwoofer se déclenche lorsque vous allumez ou éteignez des appareils électriques, modifiez l'emplacement du câble du signal d'arrivée avant d'entreprendre quoi que ce soit d'autre.
Le schéma ci-dessus représente la disposition recommandée par Dolby Labs pour les systèmes 7.1. La disposition du 6.1 est la même, sauf que la seule enceinte centrale remplace les deux enceintes arrière. Le positionnement du 5.1 ne compte pas d'enceintes arrière.
Positionnement : Les enceintes avant et centrales doivent être mises au même niveau. Si cela n'est pas possible, consultez le manuel du processeur qui vous permettra d'ajuster les temps de retard entre les enceintes centrales et avant. Si vous possédez un système 5.1, la position de l'auditeur peut être plus proche du mur arrière. Encore, soyez prêt à faire des tests.
Gérer les graves : Les processeurs AV vous offrent un besoin en matière de puissance. Si vous choisissez « Large » l'enceinte reçoit la fréquence complète. Si vous choisissez « Small », le Subwoofer reçoit les graves. Nous vous conseillons d'opter pour « Small » pour les modèles 2000Ci, 2010i et 2020i lorsque vous les utilisez dans votre système audio. Choisissez l'option « Large » pour la 2050i. L'option subwoofer doit être sélectionnée (sur « MARCHE » ou « OUI »)
Niveau : Après avoir établi les paramètres de base de votre système, mettez votre processeur sur « setup ». Tous les haut-parleurs doivent être réglés de façon à atteindre le même niveau du point de vue de l'auditeur. Si votre processeur vous permet de régler les temps de retard, suivez attentivement les instructions car cela détermine les résultats obtenus. Lorsque vous regardez un film, les canaux arrière peuvent sembler atténués mais ils ne sont pas! Vous pourrez cependant ajuster le volume du subwoofer à la fois au niveau du processeur et du subwoofer. Une fois ces réglages effectués, ne les réajustez pas.
LFE: Le canal LFE envoie tous les effets sonores des graves au subwoofer. Si les enceintes sont sur «Small», les graves de ces canaux sont également retransmis au subwoofer. Si vous utilisez votre système à des niveaux extrêmement élevés et que vous avez réglé le niveau du subwoofer trop haut, vous risquez de surcharger le subwoofer et d'obtenir des sons assez déplaisants. Si cela se produit, baissez le niveau immédiatement.
Phase : Si vos enceintes sont mal connectées, les graves seront presque inaudibles et de très mauvaise qualité. Dans ce cas, vérifiez les raccordements. Si le câble de votre enceinte possède une rayure, utilisez toujours le fil à rayure pour raccorder toutes les bornes positives (ROUGE). Le système sera ainsi toujours correctement raccordé.
Enceintes
Nettoyez les armoires avec un chiffon légèrement humidifié. N'utilisez pas de produits de nettoyage à base de solvant. Si les armoires sont tâchées, enlevez les tâches avec un chiffon légèrement humidifié avec de l'eau, du white spirit ou de l'alcool isopropylique selon la nature de la tâche. Puis tamponnez légèrement avec un chiffon pour enlever les résidus de produit de nettoyage. N'utilisez jamais de produits abrasifs.
Grilles
Époussetez les grilles avec un roussse douce. Ne démontez jamais les grilles des enceintes à moins que cela ne soit absolument nécessaire.
Unités d'entraînement
Ne manipulez ou ne touchez jamais les unités d'entraînement des haut-parleurs car elles sont facilement endommagées.
Garantie
Les enceintes Q Acoustics sont garanties sans aucun défaut de fabrication ou de vice de matière :
Enceintes passives : 5 ans après l'achat.
Enceintes actives & Subwoofers : 2 ans après l'achat.
Si un produit s'avère défectueux durant la période de garantie, Q Acoustics s'engage à réparer ou à remplacer tout produit défectueux après inspection par un revendeur ou un représentant de la Compagnie.
Les mauvaises utilisations et l'usure habituelle ne sont pas couvertes par la garantie.
Les produits défectueux doivent d'abord être renvoyés au revendeur. Si cela n'est pas possible, l'article doit être renvoyé de préférence dans son emballage d'origine, frais de port payés, à Q Acoustics ou à leur distributeur du pays, accompagné d'une preuve d'achat. Les dommages causés lors du transport au centre de réparation ne sont pas couverts par la garantie. Les frais de renvoi seront pris en charge par Q Acoustics ou par leur distributeur.
Cette garantie n'affecte en rien vos droits d'utilisateurs.
Revenu autorisé au royaume-uni:
Royaume-Uni CM23 5GZ
Pour plus d'informations sur les réparateurs dans d'autres pays, veuillez nous contacter par e-mail à info@qacoustics.co.uk
| Enceintes passives | 2010i | 2020i | 2050i | 2000Ci |
| Type d'enceinte : | reflex 2 voies | reflex 2 voies | reflex 2 voies | reflex 2 voies |
| Unité des basses : (mm) | 100 mm | 125 mm | 2 x 165 mm | 2 x 100 mm |
| Unité des aigus : (mm) | 25 mm | 25 mm | 25 mm | 25 mm |
| Réponse en fréquence : (±3dB) | 68Hz -22 kHz | 64Hz -22 kHz | 44Hz -22 kHz | 75Hz -22 kHz |
| Impédance Nominale : | 6Ω | 6Ω | 6Ω | 6Ω |
| Impédance Minimum : | 4Ω | 4Ω | 4Ω | 4Ω |
| Sensibilité : (2.83v@1m) | ||||
| Puisance conseillée de l'amplificateur : | 86dB | 88dB | 92dB | 89dB |
| 15 -75W | 25 -75W | 25 -150W | 25 -100W | |
| Fréquence du répartiteur : | 2,8 kHz | 2,9 kHz | 2,6 kHz | 2,7 kHz |
| Volume effectif : | 3,3 litres | 6,4 litres | 34,9 litres | 7,58 litres |
| Dimensions : (HxPxL mm) | H234.5xP203xL150 | H264.5xP278xL170 | H1006xP321xL270 | H160xP203xL430 |
| Poids : (par enceinte) | 3,5 Kg | 5,0 Kg | 21 Kg | 6 Kg |
Subwoofer actif 2070SI
Boîtier : évent
Unité des basses : (mm) 2x170 mm grande portée
Puissance de l'amplificateur: 140 Watts
Fréquence du répartiteur : 50Hz-150Hz (var.)
Dimensions : (HxPxL mm) H425xP560xL195
Poids : 14,6Kg
