Type de table	Induction
Nombre de foyers	2
Commande	Touches sensitives
Affichage	LED
Puissance maximale	Non précisé
Fonction booster	Oui
Minuterie	Oui
Dimensions (L x P)	Non précisé
Type d'installation	Encastrable
Sécurité enfants	Oui
Arrêt automatique	Oui
Matériau de surface	Verre céramique
Couleur	Noir
Indicateur de chaleur résiduelle	Oui
Compatible avec batterie	Induction uniquement

FOIRE AUX QUESTIONS - IH234P DARTY

Comment allumer le DARTY IH234P ?

Pour allumer le DARTY IH234P, appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Comment régler la température sur le DARTY IH234P ?

Pour régler la température, utilisez les boutons de réglage situés sur le panneau de commande. Tournez le bouton pour augmenter ou diminuer la température souhaitée.

Pourquoi le DARTY IH234P ne chauffe-t-il pas ?

Vérifiez que l'appareil est bien branché, que le bouton d'alimentation est activé et que la température est réglée correctement. Si le problème persiste, consultez le manuel d'utilisation pour d'autres solutions.

Comment nettoyer le DARTY IH234P ?

Débranchez l'appareil et laissez-le refroidir avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits abrasifs.

Le DARTY IH234P émet un bruit étrange, que faire ?

Un bruit léger peut être normal en fonction de l'utilisation. Cependant, si le bruit est fort ou inhabituel, éteignez l'appareil et contactez le service client.

Comment réinitialiser le DARTY IH234P ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela devrait rétablir les paramètres d'usine.

Le DARTY IH234P a-t-il une garantie ?

Oui, le DARTY IH234P est généralement couvert par une garantie de 2 ans. Veuillez vérifier les documents de garantie fournis avec l'appareil pour plus de détails.

Où puis-je trouver le manuel d'utilisation du DARTY IH234P ?

Le manuel d'utilisation est généralement fourni dans l'emballage. Vous pouvez également le télécharger depuis le site officiel de DARTY dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI IH234P DARTY

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique à induction.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Sécurité 4

MISES EN GARDE IMPORTANTES 4 PRECAUTIONS AVANT UTILISATION EN CUISSON 5 UTILISATION DE L'APPAREIL 6 PRECAUTIONS POUR NE PAS DETERIOR R L APPAREIL 7 PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 8 AUTRES PROTECTIONS 8

Specifications & bandeau de commande 9

CHARACTERISTIQUES TECHNIQUES 9 BANDEAU DE COMMANDE 9

Description de l'appareil 10

AFFICHAGE 10 VENTILATION 10

Utilisation de la TABLE 10

AVANT LA PREMIERE UTILISATION 10 PRINCIPÉ DE L'INDUCTION 10 TOUCHES SENSITIVES 10 MISE EN ROUTE 11 DETECTION DE RECIPIENT 11 INDICATEUR DE CHALEUR RESIDUELLE 11 FONCTION BOOSTER 11 FONCTION MINUTERIE 12 VERROUILLAGE DU BANDEAU DE COMMANDE 13

Conseils de cuisson 14

QUALITE DES CASSEROLES 14 DIMENSION DES CASSEROLES 14 EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 15

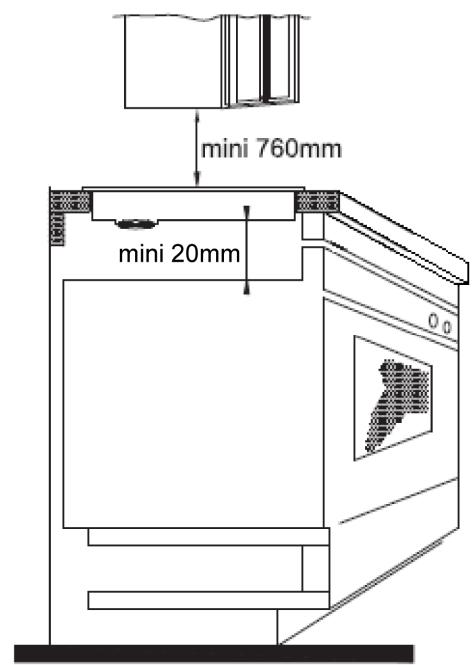

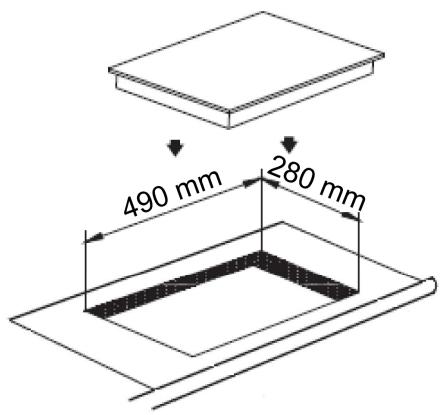

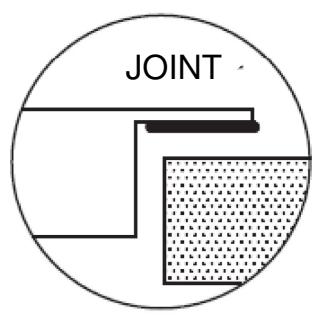

Instructions d'installation 18

CONSEILS POUR L'INSTALLATEUR 18 INSTALLATION 18

Connexion electrique 20

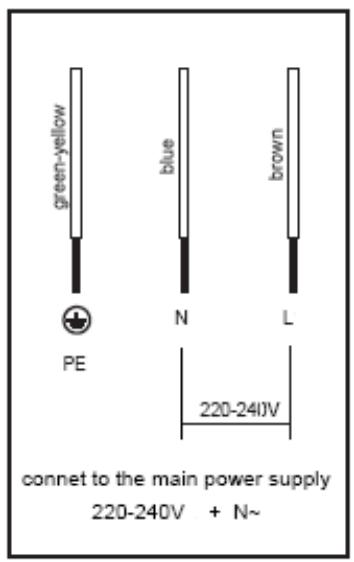

PRECAUTIONS 20 BRANCHEMENT AU RESEAU ELECTRIQUE 21

Mises en garde importantes

• Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil en toutes sécurité et avoir compris les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas être réalisés par les enfants sans surveillance.
• MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintenus à l'écart sauf s'ils sont constamment supervisés.
• MISE EN GARDE : Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'étouffer un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrir les flammes, par exemple, à l'aide d'un couvercle ou d'une couverture ignifugée.
• MISE EN GARDE : Danger de feu : Ne jamais entreprendre sur la plaque de cuisson.
• MISE EN GARDE : Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de choc électrique.
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minute extérieure ou par un système de commande à distance séparé.
• Ne pas utiliser d'appareil de nettoyage à la vapeur.

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne tentez pas de modifier l'appareil de quelque manière que ce soit.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est relié à la terre, conformément aux prescriptions en vigueur.
• N'utilisez pas de rallonge électrique.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un séche-linge : les vapeurs d'eau dégagées pourraient endommager l'électronique.

Utilisation de l'ordinateur

• Les porteurs de pacemaker ne doivent pas utiliser l'appareil sans demander au préalable l'avis de leur médecin; il pourrait en effet y avoir des interférences avec le champ magnétique.
• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
• Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la plaque vitrocéramique ou la casserole chaude.
• Les objets magnétisés (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'objet en fonctionnement.
• Ne placez aucun objet métallique autre que les récipients de chauffe adaptés. Il risquerait en effet de chauffer, fondre ou brûler si la plaque était activée de manière non intentionnelle ou qu'elle était encore chaude.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Les objets métalliques tels que couteaux, fourchettes, cuillères et couvercles ne doivent pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la surface vitrocéramique avec une casserole ou tout autre objet. Assurez-vous que l'appareil dispose d'une ventilation suffisante.
• Ne posez pas et ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique : Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• MISE EN GARDE : Risque d'incendie : n'entreposez aucun objet sur la surface de cuisson.
• Ne placez jamais de récipients chauds au-dessus du bandeau de commande.
• Si un tiroir est situé sous l'appareil, maintenez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans ce tiroir. Les événuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'ordinateur

• Si un défaut est constaté, débranchez l'appareil et coupez l'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.

Autres protections

• Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
• N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

L'UTILISATION DE CASSEROLES NON ADAPTEES, OU D'ACCESSOIRS AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON INDUCTIVES ENTRAINÉ UNE RUPTURE DE LA GARANTIE. LE FABRICANT NE SAURAIT ÉTRE TENU POUR RESPONSABLE DES DÉTERIORATIONS DE LA TABLE OU DE SON ENVIRONNEMENT.

Caractéristiques techniques

Type	IH234P
Puisance Totale	3400 W
Consommation d'énergie de la table de cuisson EChob**	183.8 Wh/kg
Foyer avant	Ø 160 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1400 W
Puisance du booster*	-
Consommation d'énergie ECw**	186.5 Wh/kg
Foyer arrêté	Ø 200 mm
Détection minimum	Ø 110 mm
Puisance nominale*	1400 W
Puisance du booster*	2000 W
Consommation d'énergie ECw**	181 Wh/kg

• La puissance peut varier en fonction des dimensions et des matériaux des casseroles. ** Calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

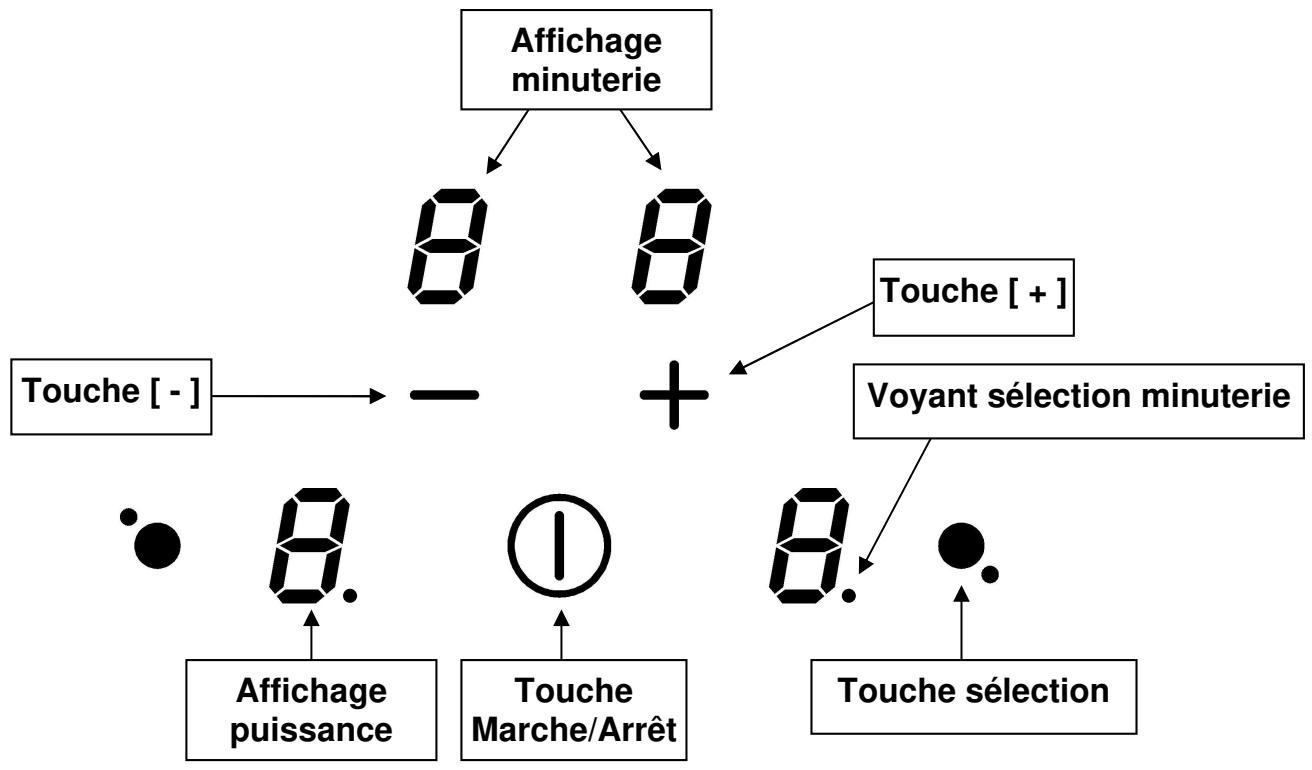

Affichage

1...9

Désignation

Zéro

Niveau de puissance

Détection de casserole

Message d'erreur

Chaleur résiduelle

Booster

Verrouillage

Fonction

La zone de chauffe est activée.

Choix du niveau de cuisson.

Récipient manquant ou inapproprié.

Défaut de circuit électronique.

La zone de cuisson est chaude.

La puissance turbo est activée.

La table est sécurisée.

Ventilation

Le ventilateur de refroidissement a un fonctionnement entièrement automatique. Il se met en route à petite vitesse et augmente suivant l'intensité ou après une longue période d'utilisation. Le ventilateur réduit sa vitesse et s'arrête automatiquement lors que la table est refroidie.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferro-magnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe.

Bien entendu le récipient doit être adapté :

• Sont recommandés tous les récipients métalliques ferro-magnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poêle en fer noir, casserole métalliques émaillées, en inox à semelle ferro-magnétique...
• Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro-magnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas.

Lorsque le récipient n'est pas adapté à la table de cuisson, le symbole [U] reste affiché.

Touches sensibles

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale, n'appuyez que sur une seule touche à la fois.

Mise en route

• Enclencher / arrêter la table de cuisson :

Action

Enclencher

Arreter

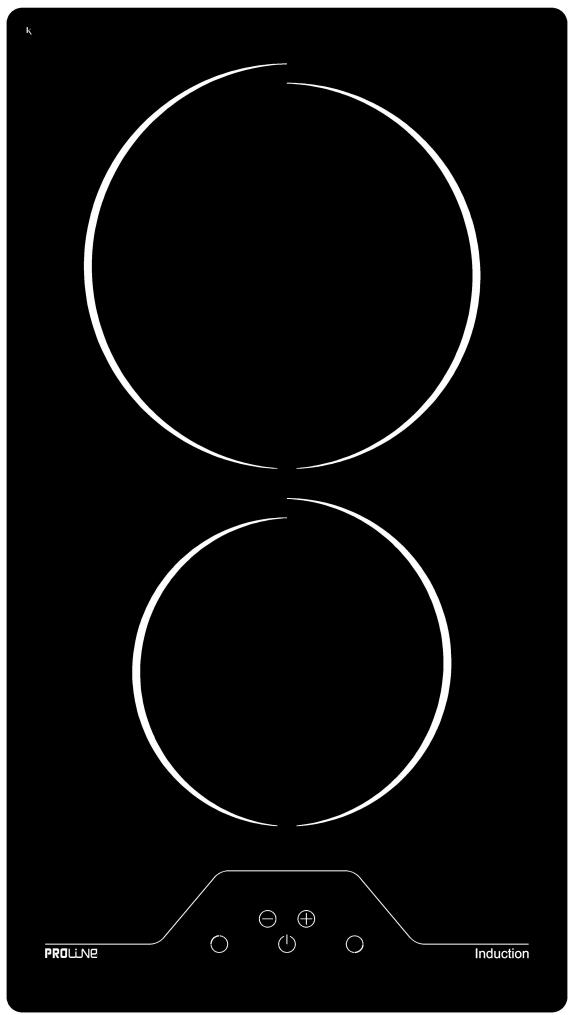

Bandeau de commande

Appuyer sur [ ① ]

Appuyer sur [ ① 1 ]

Afficheur

[0]

Aucun ou [H]

• Enclencher / arrêter une zone de chauffe :

Action

Selectionner

Augmenter

Diminuer

Arrête

Bandeau de commande

Appuyer sur la touche sélection de la zone

Appuyer sur [ + ]

Appuyersur[-]

Appuyersur[-]

Afficheur

[0]

[1] jusqu'à [9] [9] jusqu'à [1] [0]ou[H]

Sieldom réglage n'est fait dans un délai de 20 secondes la table revient en position d'attente.

Détention de récipient

La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [ ] apparaît. Le [ ] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le récipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparaît. Le [U] disparaît lorsque le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilisation, éteignez la zone de chauffe. Ne laissez pas la détection de casserole [ ] active.

Indicateur de chaleur résiduelle

Après l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Fonction booster

La fonction booster [P] octroie un renforcement de puissance à la zone de cuisson sélectionnée.

Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevée.

Pour enclencher la fonction booster, appuyer répétitivement sur [ + ] jusqu'à ce que [ P ] apparaisse sur les afficheurs.

• Enclencher / arrêter la fonction booster :

Action

Selectionner

Augmenter

Enclencher le booster

Stopper le booster

Bandeau de commande

Appuyer sur la touche sélection de la zone

Appuyer sur [ + ]

Appuyer sur [ + ]

Appuyer sur [-]

Afficheur

[0]

jusqu'à [9]

Pendant 5 min

[9]

Fonction minuterie

La minuterie peut être affectée simultanément à tous les foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.

Réglage ou modification de la durée de cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner	Appuyer sur la touche sélection de la zone	Afficheur allumé
Augmenter	Appuyer sur [+]	[1]…[9] [P]
Sélectionner « Minuterie »	Appuyer simultanément sur [−] et [+]	[00]
Diminuer la durée	Appuyer sur [−]	[00] passer à 30,29,28,...
Augmenter la durée	Appuyer sur [+]	Le temps augmente

Après quelques secondes, le voyant de contrôle passe de « clignotement » à « fixe ». La durée est sélectionnée et le décompte démarre.

• Arrête la fonction minuterie cuisson :
• Arrêt automatique en fin de cuisson :

Action Sélectionner	Bandeau de commande Appuyer sur la touche sélection de la zone	Afficheur Le voyant de la zone s'allume temps restant
Sélectionner « Minuterie »	Appuyer simultanément sur [ - ] et [ + ]
Désactiver « Minuterie »	Appuyer sur [ - ]	passé à [ 00 ] puis s'éteint

Lorsque plusieurs minutes sont activées, il suffit de répéter l'opération.

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

• Minuterie utilisée hors cuisson :

Action	Bandeau de commande	Afficheur
Activer la table de cuisson	Appuyer sur [①]	Voyants de zone allumes
Sélectionner « Minuterie »	Appuyer simultanément sur [ - ] et [ + ]	[00]
Diminuer la durée	Appuyer sur [ - ]	[00] passer à 30, 29, 28, ...
Augmenter la durée	Appuyer sur [ + ]	Le temps augmente

Après 20 secondes, les afficheurs s'éteignent mais la minuterie continue.

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche. La table s'éteint.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

Action

Mise en route

Verrouiller la table

Bandeau de commande

Appuyer sur [ ① ]

Appuyer simultanément sur [-] et la touche sélection de la zone avant, ré-appuyer sur la touche de sélection de la zone avant

Afficheur

[0] ou [H] [0] ou [H]

2 × [L]

Action

Mise en route

Bandeau de commande

Appuyer sur [ ①]

Afficheur

2 × [L]

Dans les 5 secondes après la mise en route :

Déverrouiller la table

Appuyer simultanément sur [-] et la touche sélection de la zone avant ré-appuyer [-]

2x[L]

Les afficheurs sont éteints

Qualité des casseroles

Matériaux adaptés : acier, acier émaillé, fonte, inox à fond ferro-magnétique, aluminium à fond ferro-magnétique.

Matériaux non adaptés : aluminium et inox à fond non ferro-magnétique, cuivre, laiton, verre, céramique, porcelaine.

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction réglée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassétoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie,œufs, saucissesGoulasch, roulades, tripes
7 à 8	CuireFrière	Pommes de terre, beignets, galettes
9	Frière,Porter à ébullition	Steaks, omeletteseau
P	Frière, Porter à ébullition	Porter à ébullition des quantités importantes d'eau

Pour nettoyer il faut mettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre. Enlevez immédiatement le sucre et les mets contenant du sucre.

Le symbole [ E 4 ] s'affiche :

I) La table doit être reconfigurée suivant la procédure ci-dessous :

• Avant de commencer la procédure, il faut : S'assurer qu'il n'y ait pas de récipients sur la table à induction.
• Se munir d'un récipient adapté à l'induction.
• Débrancher la table du réseau électrique : enlever le fusible ou couper le disjoncteur.
• Rebrancher la table au réseau électrique : remettre le fusible ou rebrancher le disjoncteur.
• Démarrer la procédure en moins de 2 minutes après le branchement au réseau électrique.
• Ne pas appuyer sur [ O/I ].

II) Annulation de la configuration existante

1) Appuyer sur [ - ] et rester appuyé. 2) Avec un doigt de l'autre main, appuyer successivement et rapidement (en moins de 2s) sur les touches « sélection ». En appuyant 2 fois sur chacune des touches et en suivant l'ordre décrit ci-dessous (a -> a -> b -> b). Des [ - ] apparaissent.

Un double "bip" signifie une erreur de manipulation. Dans ce cas, refaire l'opération depuis l'étape n°1.

3) Ôter les doigts des touches et réappuyer simultanément [ - ] et le [ + ] pendant quelques secondes jusqu'à ce que les [ E ] clignotants apparaisent. 4) Attendre que les [E] deviennent fixes. 5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.

III) Comment reconfigurer la table ?

1) Prendre un récipient ferromagnétique de diamètre 16cm minimum. 2) Sélectionner la zone de cuisson en appuyant sur la touche de la zone correspondante. 3) Poser le récipient sur la zone à configurer. 4) Attendre jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée. 5) Procéder de la même manière pour toutes les zones de cuisson qui affichent [ C ]. 6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affiché.

N'utilisez qu'un seul récipient pour effectuer la configuration.

Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.

• Si l'affichage [ E 4 ] persiste, appelez le Service Après-ventes.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique. Le fusible de protection a sauté. Vérifiez si le verrouillage n'est pas activé.
• Les touches sensitives sont couvertes d'eau ou de graisse
• Un objet est posé sur les touches sensitives

Le symbole [u] s'affiche :

Il n'y a pas de casserole sur la zone de cuisson. Le récipient utilisé n'est pas compatible avec l'induction. Le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson.

Le symbole [e] s'affiche :

• Débranchez et rebranchez la table de cuisson
• Appelez le Service Après-ventes

L'une des zones ou l'ensemble du plan de cuisson s'éteint :

Le déclenchement de sécurité a fonctionné. Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. Il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes. Une des casseroles est vide et son fond a surchauffé. La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe.

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil. La soufflerie s'arrête automatiquement.

Le symbole [l] s'affiche :

Se référer au chapitre verrouillage du bandeau de commande.

Le symbole [e] ou [ER03] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparaît une fois les touches libérées ou nettoyées.

Le symbole [ E2 ] ou [ e h ] s'affiche :

La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [E3] s'affiche :

• La casserole n'est pas adaptée, changez de casserole.

Le symbole [E6] s'affiche :

• Réseau électrique défectueux. Contrôlez la fréquence et la tension du réseau électrique.

Le symbole [E8] s'affiche :

L'entrée d'air du ventilateur est obstruée, libérez-la.

Le symbole [e c] s'affiche :

• Erreur de configuration. Configurer à nouveau la table, en se référant au chapitre « Le symbole [E 4] s'affiche »

Si un des symboles ci-dessus persiste, appelez le Service Après-Ventes.

Protection de l'environnement

• Les matériaux d'emballage sont écologiques et recyclables
• Les apparêils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil
• Ne jetez en aucun cas votre appareil avec les déchets ménagers
• Faites appel au service d’enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers

Emballages cartons à trier,

Pour en savoir plus : www.quefayedemesdechets.fr

Important

L'installation et la maintenance de l'appareil relèvent de la compétence exclusive de TECHNICIENS QUALIFIES et en accord avec les règles de sécurité locales.

Le non-respect de cette règle entraînera la perte de la garantie.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement

• Pour la découverte du plan de travail se reférer au schéma ci-dessous. La distance entre la table de cuisson et le mur doit être au minimum de 50mm. Le plan de travail doit avoir une épaissieur minimum de 30mm et doit être thermo résistant.

• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrêtée. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistants à la chaleur (100^).
• Les baguettes de bord murales doivent être thermorésistants. N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaiselle.
• Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.

• Attention: L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimum de 760 mm.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir. Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale.
• MISE EN GARDE : N'utilisez pas de protections inappropriées ou de grilles de protection enfants. Ces dispositifs peuvent conduire à des accidents.

L'installation doit être effectuée conformément aux instructions du fabricant. Une mauvaise installation peut causer des préjudices et des dommages aux personnes, animaux ou biens matériels, pour lesquels le fabricant décline toute responsabilité.

Avant d'effectuer toute action sur la partie électrique de l'appareil, il doit être débranché du réseau électrique.

La connexion à un bon réseau de terre est absolument essentielle.

Le fabricant décline toute responsabilité pour tout inconvénient causé par le défaut du respect de cette règle.

La table doit être installée par un électricien qualifié en conformité avec toutes les normes électriques et d'installation publiées par Institute of Electrical Engineers. Nous vous recommandons de faire brancher l'appareil par un électricien qualifié, qui est membre du N. I. C. E. I. C. et qui sera conforme à l'I. E. E. et à la réglementation locale.

Avant d'effectuer la connexion au réseau électrique, la tension de l'appareil (indiquée sur la plaque signalétique de l'appareil) doit être contrôlée et correspondre à la tension disponible du réseau. Le câblage du réseau électrique doit être capable de supporter la puissance nécessaire à l'appareil (également indiquée sur la plaque signalétique).

Cet appareil doit être branché par une personne compétente, en utilisant le câblage du secteur séparé par un DISPOSITIF DE SELECTIONNEMENT OMNIPOLES (avec 3mm de distance minimum entre les contacts).

Un interrupteur bipolaire doit être placé à moins de 2 mètres de l'appareil entre le réseau électrique. Tous les fils d'alimentation en courant électrique ainsi que le fil de terre doivent être résistants à une température ambiant de 75°C.

Après avoir installé l'appareil, l'interrupteur d'alimentation doit toujours être dans un endroit accessible.

Utilisez un Fuse 35 A.

Les fils du cordon d'alimentation respectent le code couleur suivant :

Vert et Jaune = Terre Bleu = Neutre Brun = Phase

Les couleurs du cordon d'alimentation de l'appareil peuvent ne pas correspondre aux couleurs des bornes de votre installation électrique. Si tel est le cas, procédez comme suit :

1) Le fil de couleur vert et jaune doit être branché sur la borne marquée E (Terre) ou de couleur verte. 2) Le fil de couleur bleu doit être branché sur la borne marquée N (Neutre) ou de couleur grise. 3) Le fil de couleur brun doit être branché sur la borne marquée L (Phase) ou de couleur noire.

Précautions

• La table à induction doit être installée par une personne qualifiée. N'essayez jamais d'installer l'appareil vous-même.
• La table à induction ne doit pas être installée au-dessus d'un réfrigérateur, congélateur, lave-vaisselle ou sèche-linge. Installez la table à induction à l'écart de sources de chaleur telles qu'un four ou des rayons de soleil.
• La table à induction doit être installée de façon à ce que le rayonnement de la chaleur soit optimal. Le mur et la zone au-dessus de la table doivent être résistants à la chaleur. Pour éviter tous dommages, les joints et tous les éléments en contact avec la table devraient être résistants à la chaleur.

Branchement au réseau électrique

Le cordon doit être branché, en conformité avec la norme en vigueur, à un disjoncteur omnipolaire. Approvisionnement minimum 30 A.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
220-240V~ 50/60Hz	1 Phase + N	3 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A*

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6

Attention! veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'utilisation d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique. Nous nous excusons pour tous les désagréments occasionnés par ces changements.

Service de réparation et pièces de rechange

Ne démontez pas et ne réparez pas l'appareil vous-même. Ne pas respecter cette consigne peut entraîner un choc électrique ou des blessures.

Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY.

Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande.

Veuillez noter!

Tous les appareils ont une garantie de 2 ans.

La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle.

Contactez-nous :

www.darty.com

0978 970 970

24 heures / 24

7 jours / 7

9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France

Vanden Borre

www.vandenborre.be

023340000

8h-18h

Lundi à Samedi

Slesbroekstraat 101

1600 Sint-Pieters-Leeuw

Belgium

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil!

ETABLISSEMENTS DARTY ET FILS © 9 RUE DES BATEAUX LAVOIRS, 94200 IVRY-SUR-SEINE FRANCE

INDUCTION HOB

MODEL IH234P

9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France

Vanden Borre

www.vandenborre.be

023340000

Établissements Darty & fils,

9 Rue des Bateaux-Lavoirs,

94200 Ivry-sur-Seine, France

Déclaration UE de conformité

N°91202210009

Référence commerciale -

IH234P

Model number:

Modèle numéro Numéro de modèles

Numéro du modèle:

La présente déclaration de conformité est établie sous la seule responsabilité du fabricant.

Signé par et au nom de – Signed by and on behalf of: Établissements Darty & Fils

Nom - Name : Predrag Petricevic

Fonction - Position : Directeur du Laboratoire Fnac Darty
