MODE D'EMPLOI SVH61WF1BDBLANC SAUTER

Voussez d'acquérir un lave-vaisselle SAUTER et nous vous en remercions.

C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouveau lave-vaisselle SAUTER s'intègrera harmonieusement dans votre cuisine et alliera parfaitement facilité d'utilisation et performances de lavage et séchage.

Vous trouverez également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouveau lave-vaiselle SAUTER.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.sauter-electromenager.com où vous trouvez nos dernières innovations ainsi que des informations utiles et complémentaires.

SAUTER

Nous cuisinons si bien Ensemble

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre en marche l'appareil, veuillez lire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1/ À l'attention de l'utilisateur

• Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5

2/ Description de votre appareil

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

• La dureté de l'eau en France 8

4/ A FAIRE avant la premiere utilisation

• Mesurez la durée de l'eau et choix du détergent: 9 Tableau de dureté 9

5/ Produits lessiviels et reglage de l'adoucisseur

Pour les produits classiques 10 Pour les produits multifonction : utilisation de la touche "4 en 1" 11

8/ Equipement de votre lave-vaisselle

Le panier inférieur 14 Le panier supérieur 15 Le panier à couverts 16

La programmation

• Présentation du bandeau de commande 20

Nettoyage de votre appareil

• Nettoyage des filtres à déchets 21

15/ Indications pour les laboratoires d'essais

17 18

Important :

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour toute sécurité et celle d'autrui.

Installation

• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégats pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.
• Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
• Pendant toute la durée de l'installation, le lave-vaiselle doit être maintenu débranché du secteur.

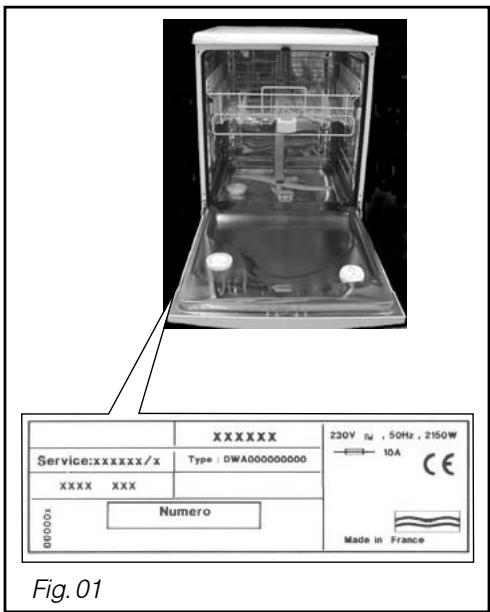

• Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre.
• Une fois l'appareil installé, la prise doit rester accessible.
• Ne modifies pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés. Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Les parois du lave-vaiselle ne doivent en aucun cas être percées.

Sécurité des enfants

• Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants.
• Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.

Utilisation

• N'utilisez que des produits spécifiques conçus pour votre lave-vaisselle (Sel adoucissant, Detergent et produit de rinçage).
• te ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.

1/ À l'attention de l'utilisateur

• N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre appareil avant toute intervention technique.
• Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage à la chaleur;
• N'introduisez pas dans votre lave-vaiselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

Protection de l'environnement

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils que organise votre fabricant sera ainsi réalisé dans les conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à

votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE économique et écologique

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaiselles et en fonction de son degré de salissures.
• Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 9-10-11-12-13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

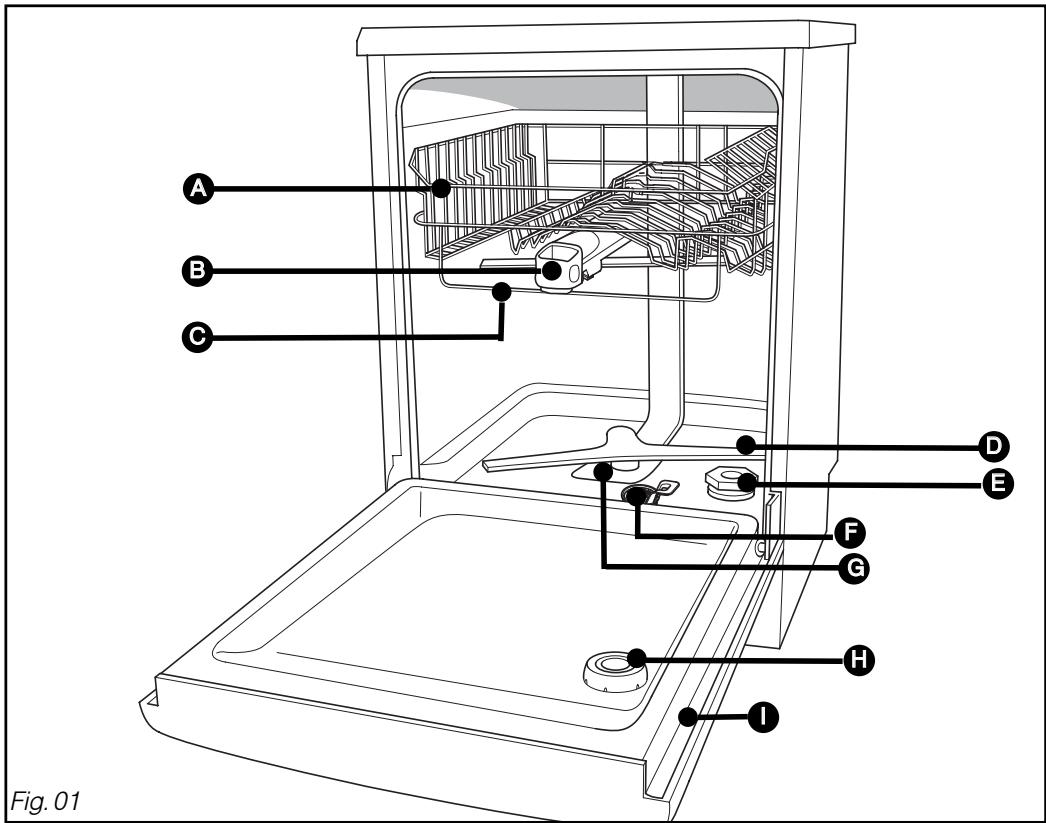

- Presentation generale du lave-vaisselle

A Panier supérieur 3 Distributeur de produits de lavage ○ Fil gabarit anti-blocage ○ Bras d'aspersion inférieur 3 Réservoir à sel régénérant

Filtre à déchets Filtre principal Distributeur de produit de rençage Plaque signalétique (Réf. S. A. V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de s et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.

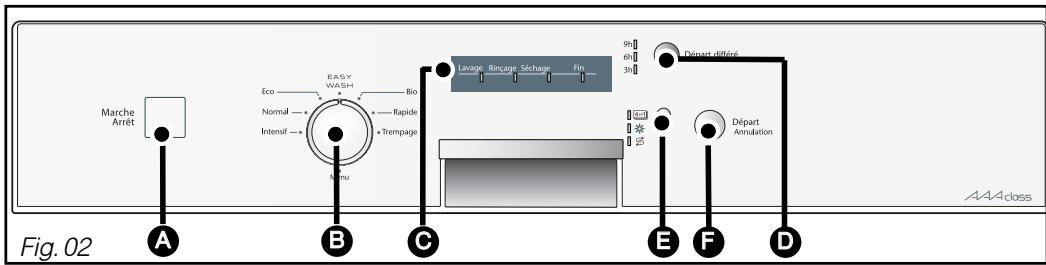

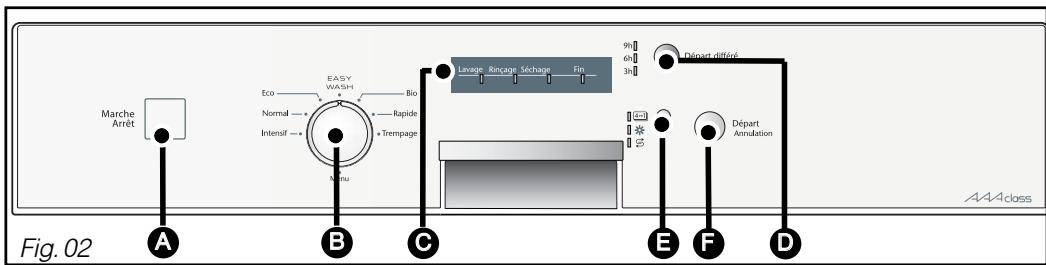

Marche - arrêt :

Appuyez sur cette touche pour mettre l'appareil sous tension.

3 Sélecteur (2 fonctions) :

• Choix d'un programme : Tournez le sélecteur pour sélectionner votre programme.
• Menu : Tournez le sélecteur sur la position "Menu" pour accéder au menu de réglage. (Reportez-vous au chapitre 5 / Produits lessiviels et réglage de l'adoucisseur).

Le déroulement du programme

Lavage Rinçage Séchage Fin Vous indique l'avancement du programme.

Départ différé : Appuyez sur cette touche pour différer le départ du programme de 3 h, 6 h ou 9 h.

Appuyez sur cette touche si vous utilisez des pastilles "4 en 1".

Départ/Annulation: Appuyez brièvement sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant 3 secondes.

Les voyants :

Sel:

allumé; vous indique le manque de Sel régéné-rant.

Liquide de rinçage:

allumé; vous indique le manque de produit de rinçage.

Produit multifonction

allumé; vous indique que votre lave-vaisselle est réglé pour utiliser les pastilles “4 en 1”.

Important :

Pour que vous laviez votre lave-vaisselle, vous devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.

La DURETE de l'eau en FRANCE

Légende	Dureté	hydrotimétique (TH) en degré français (°F)	adoucissement
	faible	TH < 15°F	non indispensable
	moyenne	25-40°F	sousaitable
	forte	40-55°F	recommdé
	très forté	55-70°F	indispensable

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire, plus elle est dite «dure».

Selon la dureté de l'eau de votre ville, utilisez les produits aux dernières adaptations.

Il existe plusieurs types de produits, comment désirer :

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques:

Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). Le sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilise jamais de liquide pour vaisselle à la main.

Pour un comportement d'utilisation et dans certaines conditions de durité d'eau seulement < 35°F les produits multifonction peuvent rendre superflue l'utilisation de liquide de rinçage et ou de sel.

• Les "deux en un" contiennent des détergents, du liquide de rincage ou un agent faisant fonction de sel.
• Les "trois en un" contiennent des détergents et du liquide de rincage et un agent faisant fonction de sel.
• Les "quatre en un" contiennent en plus des additifs qui préviennent l'usage des verres de mauvaise qualité et ou préviennent les risques de corrosion de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.

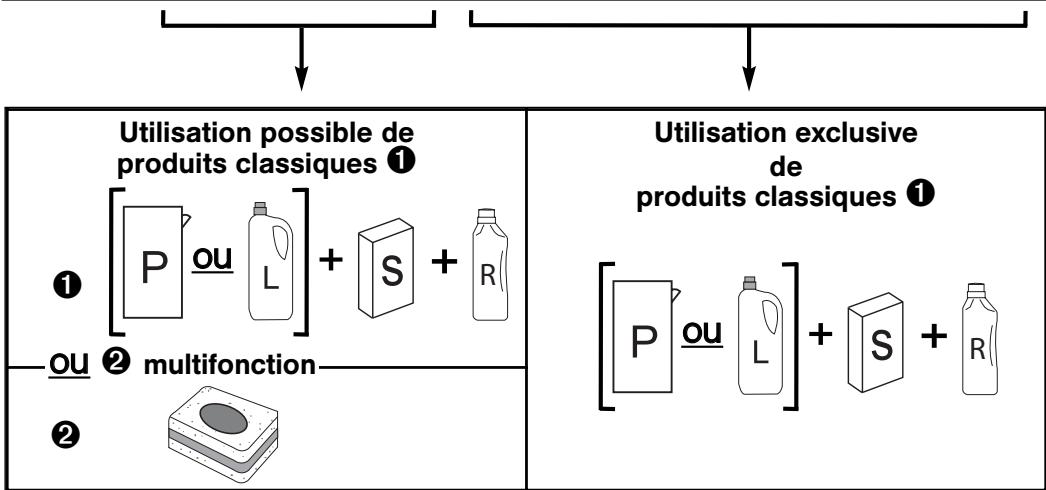

- Mesurez la DURETE de l'eau et choisissez le type de détergent : classiques ou multifonction

Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau. Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.

TABLEAU DE DURETE

Bandelette	□□□□□	■□□□□ ■□□□□	■□□□□	■□□□□	■□□□□	■□□□□
Dureté	0-10°F	10-25°F	25-40°F	40-55°F	55-70°F	>70°F
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Très dure
Adoucissement et usage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable

1 produits classiques :

P : détergent Poudre ou L : détergent Liquide + S : Sel régénérant + R : produit de Rincage

2 produits multifonction : pastilles "multifonction"

• Voiture appareil doit être réglé spécifique pour l'utilisation des produits classiques.

Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

Tournez le sélecteur sur la position "Menu", les six voyants s'allument fixes pour vous indiquer que vous êtes en mode réglage.

• Appuyez une fois sur la touche "Départ différé" ; les voyants clignotants vous indiquent le réglage pré-sélectionné.
• Pour modifier ce réglage (selon la durée de l'eau) procédez par appuis successifs sur "Départ différé". Chaque appui modifie le réglage.
• La validation du réglage est automatique à la sortie du menu.

	Bandelette	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□
	Dureté	0-10°F	10-25°F	25-40°F	40-55°F	55-70°F	>70°F
Réglage	Produitsclassiques	9h[6h]3h[4m]*80	9h[6h]3h[4m]*80	9h[6h]3h[4m]*80	9h[6h]3h[4m]*80	9h[6h]3h[4m]*80	9h[6h]3h[4m]*80

: voyant éteint

: voyant allumé fixe

réglement sortie d'usine: 40-55°F

: voyant clignotant

Important :

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible, risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

Les pastilles classiques

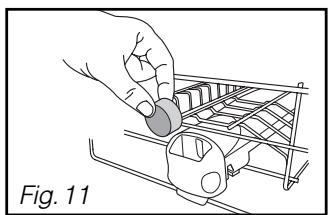

non multifonction dans le compartiment extérieur (Fig 11)

ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 12)

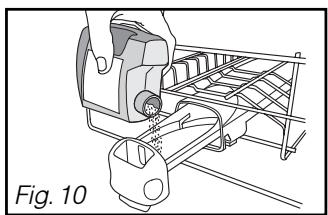

Les poudres ou les liquides dans le tiroir du distributeur (fig 10)

Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale. En cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.

Important :

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilise que des produits spécialement conçus pour lave-vaisse.

- Pour les produits multifonction : utilisation de la TOUCHE

• Voiture d'appareil peut être réglée spécialement pour l'utilisation des produits multifonction dans le cas d'une durée d'eau < à 25°F.

Conseil :

Pour répondre à la diversité des produits multifonctions, l'option (4 en 1) de votre lave-vaisselle propose deux réglages possibles, accessibles par le Menu.

«séch'net» (réglage d'origine) renforce le résultat de séchage en cas de performance moindre du produit multifonction de type “2 en 1”, “3 en 1” ou “4 en 1”. «Transparence éclats» vous permet de privilégier la brillance de la vaisselle quel que soit le type de produit multifonction utilisé.

Procédez au réglage de l'adoucisseur

• Tournez le sélecteur sur la position "Menu", les six voyants s'allument fixes pour vous indiquer que vous êtes en mode réglage.
• Appuyez une fois sur la touche "Départ différé" ; les voyants clignotants vous indiquent le réglage pré-sélectionné.
• Pour utiliser les pastilles multifonction, vous devez modifier ce réglage. Pour cela, procédez par appuis successifs sur "Départ différé" jusqu'à sélectionner une durée de l'eau de 0 - 10° F ou 10 - 25° F.

- Procédez éventuellement au réglage de l'option [4EN1]

• Appuyez sur la touche "4 en 1" pour désirer le réglage "Transparence Eclats".
• Réappuyez si vous souhaitez revenir au réglage "Sèch net". - La validation du réglage est automatique à la sortie du menu.

Bandelette	□□□□□	□□□□□
Dureté	0-10°F	10-25°F
Produits multifonction	9h 6h 3h	9h 6h 3h
	4m *	4m *
	Séch'net" (réglage d'origine)	Lavage Rinçage Séchage Fin
"Transparence Eclats"	Lavage Rinçage Séchage Fin

]: voyant éteint

: voyant allumé fixe

réglement sortie d'usine: 40-55°F

Important :

Le réglage produits multifonction permet de désactiver les voyants d'alerte de produits de rinçage et de Sel uniquement sur le réglage 0 - 10°F

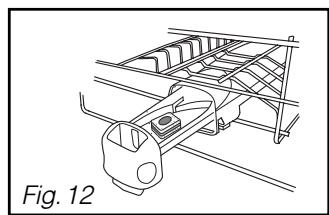

Le chargement de la pastille multifonction

Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommendés pour lave-vaisselle. - Disposez la pastille dans le compartiment extérieur (Fig 11 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 12 page précédente).

-Fermez le distributeur.

Le chargement du sel régissant (Fig. 13)

Important :

Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.

A Dévissez et enlevez le bouchon du réservoir de sel. B Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle. Utilisez l'entonnoir livré avec suive lavevaisselle. La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

• Répéage du niveau de sel régénérant :

Il s'éclaire lorsqu'il faut ajouter du sel. Après un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Important :

En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Révissez bien à fond le bouchon du réservoir.

Fig. 13

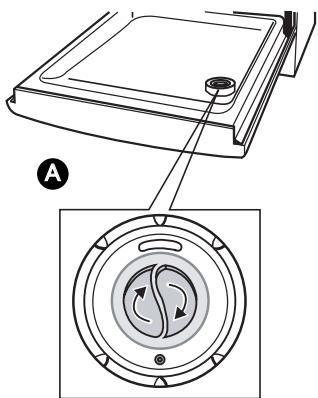

Le produit de rechange (Fig. 14)

Important :

Utilisez du produit de rinçage spécial lave-vaisselle, il vous permettra d'obtenir une vaisselle sèche et brillante.

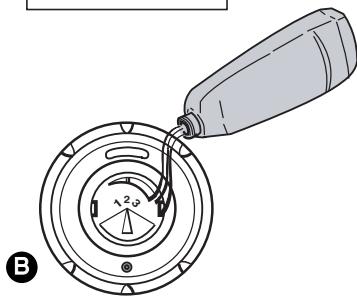

Remplissez le réservoir de produit de rinçage à la mise en service jusqu'à affleurer le haut du levier de réglage.

Régliez si nécessaire, le réglage d'origine est 2. Après quelques cycles, en cas de mauvais séchage ou de traces, augmenter le réglage en tournant le levier (fig 14 C : repère 3 pour augmenter)

• Refermer bien à fond

- Repérage du niveau de liquide de rinçage :

Il s'éclaire lorsqu'il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe "Pour les produits multifonction" tableau de réglage.

Important :

En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.

Fig. 14 Levier de réglage

Très important :

Vaisselle non appropriée pour le lavage en machine

• Les planches à découverts en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre, -La vaisselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

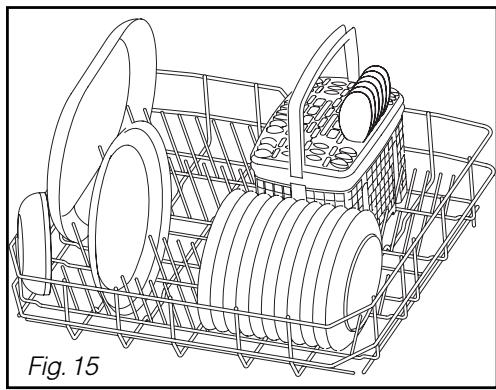

Le PANIER inférieur

Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poêles de grand diamètre sur les côtés.

Évitez d'intercaler, d'accélérer et de superposer les assiettes plates et creuses. (Fig. 15)

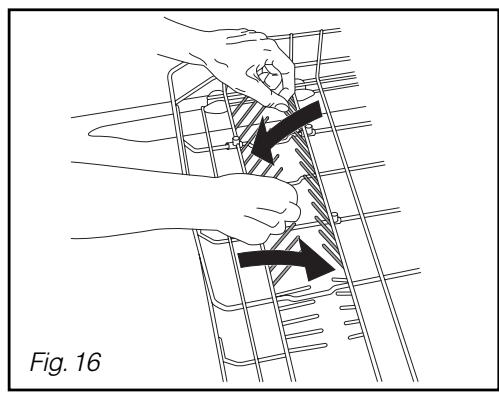

Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 16) (selon modèle).

Conseil :

Lorsque vous rentrez le panier inférieur, vérifiez qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Découchement de la vaisselle

Videz d'abord YOUR panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

Le PANIER supérieur

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Vous pouvez ranger également tasses, louches etc... sur supports escamotables (Fig. 17)

Conseil :

Orientez le creux des verres, des tasses, des bols vers le bas.

-Réglage en hauteur du panier supérieur

(selon modele)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 18)

① Réglage en position HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en position BASSE :

Soulevez-vous le panier à fond des deux côtés pour déverrouiller et rapprochez-le ensuite jusqu'à la position BASSE.

Important :

Vérifiez que le réglage des deux glissants

sières est à la même hauteur : panier à l'horizontale.

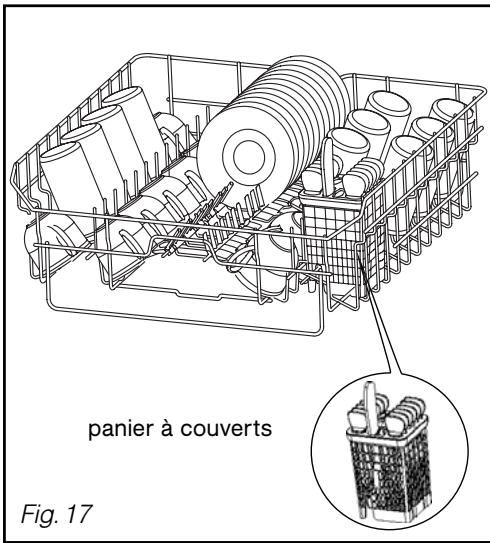

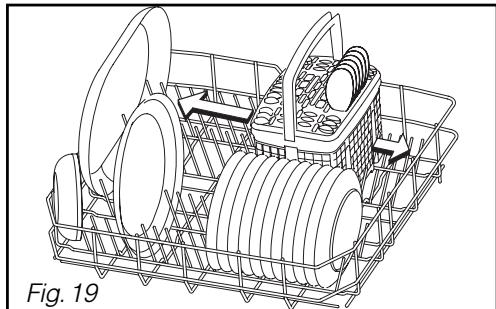

Le panier à couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 19).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).

Pour un lavage et un séchage optimum, utilisez ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Important :

Pour des raisons de sécurité nous

recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Évitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

Porte mal fermée

L'écran clignote lorsque la porte n'est pas ou mal fermée.

Verrouillage accès programme

Pendant la durée du programme, l'accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.

- La sécurité anti-débordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

Remarque:

Pour déverrouiller, appuyez sur la touche Départ/Annulation pendant trois secondes.

Tableeaudesprogrammes

Type de vaisselle : - porcelaine, casse- roles, couverts, ver- res, etc...	Résistante	Mixte	Mixte
Quantité, type, état des résidus alimentaires.	Très sale. Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc..	Normalement sale soit une quantité normale de résidus adhérents et gras.	Normalement sale Lavage en bassé température, économique et particulériquement adapté aux lessives compactes - enzymatiques.
Programmes
Déroulement du programme.	Intensif	Normal	Eco
	prélavage chaud	prélavage chaud
	lavage 70°C	lavage 60°C	lavage 60°C
	rinçage	rinçage	rinçage
	rinçage chaud	rinçage chaud	rinçage chaud
à titre indicatif	sécchage par condenseur	sécchage par condenseur	sécchage par condenseur
Durée en min.	115	90	130
eau (L)	17	17	17
énergie (Kwh)	1,7	1,5	1,3

Ces valeurs se réfèrent à des conditions normales d'utilisation avec des produits séparés (détent-gent, sel, produit de rinçage). Elles peuvent varier en fonction de la charge, de la température, de la durée de l'eau, de l'utilisation de produits multifonctions ou de la tension d'alimentation.

Mixte

Détection automatique du degré de salissure.

Optimise les résultats en privilégiant les économies d'énergie.

Délicate

Délicate et peu sale

soit une quantité réduite de résidus peu adhérents : erre(s) ou porcelaine fragile.

Mixte

Lavage très court en 30 minutes spécialement adapté à une faible charge de

vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras.

Mixte

Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain.

EASY WASH

prélavage

lavage 55 / 65°C

rinçage

rincage chaud

séchage par condenseur

Bio

lavage 50°C

rincage

rinçage chaud

séchage par condenseur

90-110

17-19

1,3-1,5

1.05

Rapide

lavage 45°C

rinçage

rincage chaud 60°C

séchage court naturel

0.8

Trempage

préavage froid

4.5

0,02

Conseil :

Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.

Mise en marche de l'appareil

Appuyez sur la touche "Marche-Arret" pour mettre l'appareil sous tension.

Arrêt de l'appareil

Lorsque le programme est terminé, appuyez sur la touche "Marche-Arrêt" A.

Départ immédiat d'un programme

Choisissez votre programme en tournant le sélecteur B.

Appuyez sur "Départ" F, le programme commence.

Les voyants s'allument au fur et à mesure de l'avancement du programme.

Annulation d'un programme

Appuyez sur la touche "Départ Annulation" pendant quelques secondes. Vous pouvez reprogrammer.

Départ différé d'un programme

Différez le programme de 3, 6 ou 9 heures en appuyant sur la touche "Départ différé" D.

Validez en appuyant sur "Départ" F.

Remarque:

La sécurité électrique de porte, à l'ouverture ou à la fermeture, peut provoquer un bref allumage des voyants. Ce phénomène n'affecte pas le fonctionnement de votre appareil.

Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.

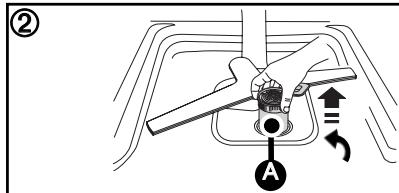

- Nettoyage des filtres a dechets

Le système de filtration est composé de plusieurs éléments :

A - Le filtre à déchets. - Le grand filtre principal. - Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Actions :

Nettoyez soigneusement les filtres A, et sous eau courante. (Fig. 22)

Remontage :

Procédez dans l'ordre inverse en positionnant les filtres C, B, puis A.

Important :

N'oubliez pas de verrouiller le filtre à

déchets A en le tournant d'un quart de tour bien à fond.

Fig. 21

Fig. 22

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisselle pour éliminer tout dépôt eventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important :

Conservez ce produit hors de portée des enfants.

Arrêt prolongé

Nettoyez complètement votre lave-vaisselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alde diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez préalablement un programme de trempage.

Entretien courant

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

↓ LED(s) clignotantes ← pour les modèles sans afficheur → LED(s) clignotantes ↓
1000	d01: défaut d'alimentation eau (robinet)	d07: défaut Débordement / Antifuite	124
○2○○	d02: défaut vidange	d08: défaut de distribution arro-sage	○○○8
12○○	d03: défaut de chauffage	d11: défaut capteur de pression	12○8
○○4○	d04: défaut température	d12: défaut replissage (détection entrée eau)	○○48
1○4○	d05: défaut moteur sous charge	d13: défaut de surchauffe	1○48
○24○	d06: défaut moteur sur charge	d14: défaut replissage pompe	○248

Problème	Causes possibles	Que faire ?
La portetretombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portepas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La porto ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable)	- ressorts de portetrop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les res-sorts.
La portet"accroche" à la ferme-ture	- appareil bancal	- réglez les pieds.
	- portemal centrefee par rapport à la cuve.	- recentrer en réglient les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côte puis l'autre.
Petite fuite autour ou sous l'apareil	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
(déplacer l'appareil pour mistriclocaliser la fuite)	- fuite provenant de l'appareil. (cf tableau défaut 07).	- fermer l'arrivée d'eau et appeler un technicien.
Petite fuite à la porte	- appareil bancal, pas de niveau.	- ajuster les pieds régables.
	- portemal centrefee par rapport à la cuve.	- régler les pieds AR

Les voyants

Problème	Causes possibles	Que faire ?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, levoyant reste allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économies en énergie durablent plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délai de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour ali- menter tous les apparciels en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme affichage — — — ou voyant A allumé. - appui trop long (>2") sur bou- ton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise etfuseble - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retire. - tuyau vidange coudé. - filtres totalement obstrués. - pompé bloquée.	- restirer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.

Mauvais résultat de LAVAGE

Problème	Causes possibles	Que faire?
Traces alimentaires, redépositions, "grains de sable" dans les verres	- vaisselle mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).- moulinet supérieur bloqué par couvert, plat..- filtré mal verrouillé se soulève pendant le lavage.- tamis microfiltre encrassé.- Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaisselle, utiliser les zones et accessoires les mistrs adaptés à chaque type de pieces (voir notice).- vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.- vérifier placage et verrouillage du filtré (le tourner "à fond" vers la droite).- démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois).- démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait détériorer les ouïes). Remonter le moulinet.
Traces graisseuses	- dose lessive trop faible, les-sive peu performante, produit éventé.- programme mal adapté (trop BASSE T°, durée trop courte).	- augmenter la dose, essayer une autre dessive.- désir programme avec tem-pérature supérieure.

Mauvais résultat de LAVAGE...

Traces blanches identities nature des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaiselle).	- vérifier durété de l'eau au robi-net et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation lessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identifiers nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robi-net et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme比较好 avec une température plus élevé.
	- si vous utilisez un produit multifonction.	- utilisez l'options "4 en 1"
Traces de coulures ou gouttes sur verres	- manque produit de rinceage ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à position supérieure.
	- produit de rinceage périmé ou inefficace.	- remettre produit recent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu).
Traces séchéées sur verres, net- teté insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu).

Mauvais fonctionnement

Problème	Causes possibles	Que faire?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiétes avant de lesmettre dans le lave-vaisse.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptés au lavage en machine.	- utiliser couverts "special lave-vaisse". - vérifieronne fermeture du bouchon pot à sel.

Mauvais résultat de séchage

Problème	Causes possibles	Que faire?
Nombres gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaissele en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 01)

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs SAUTER BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

tarif en vigueur à la date d'impression du document.

0892 02 88 05

0,337 € TTC / min à partir d'un poste fixe

Pièces d'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Service fourni par Brandt Customer Services, SAS au capital de 2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône - RCS Pontoise 440 303 303.

Données communes

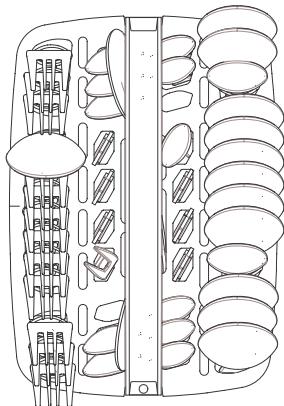

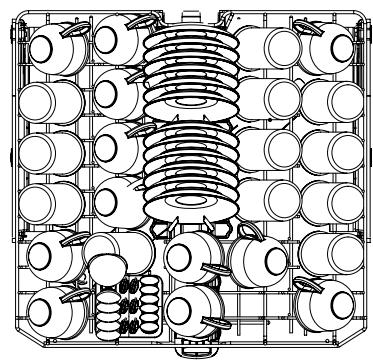

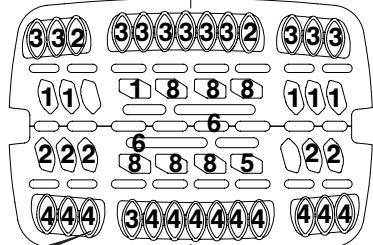

• Capacité de lavage 12 couverts normalisés - Rangement de la vaisselle - fig. A-B-C voir page suivante
• Chargement effectué selon les indications page suivante, sans clayettes latérales, sans fil verre, et 5 supports tasses/soucoupes (4 pour 12 soucoupes et 1 pour 2 tasses)
• Réglage panier supérieur position basse
• Réglage du distributeur du produit de rinçage 3
• Le réglage de l'adoucisseur doit être effectué conformément aux préconisations dans le paragraphe "Réglage de l'adoucisseur".

Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisseau et de couvercle etc..., contactez le fabricant de l'appareil avant le début des tests.

Essais selon la norme EN 50242:

-Programme préconisé "Bio" - Dosage du produit de lavage 30 g lessive B

Essais selon la méthode mixte IEC 436/din 44990)

-Programme préconisé "Eco" Dosage du produit de lavage 5 + 25 g lessive B

Nota : cas des essais avec pastille multifonction :

• Vérifier le bon réglage de l'adoucisseur selon la durée de l'eau. (cf.: Chapitre 5 / PRODUITS LESSIVIELS ET RÉGLAGE DE L'ADOUCISSEUR → • POUR LES PRODUITS MULTIFONCTION - Tirer le tiroir du distributeur à lessive et mettre la pastille dans le compartiment intérieur.

Mesure de bruit selon la norme en60704-2-3 :

• Aligner la plinthe du caisson d'encastrement avec le panneau de porte.
