Type de produit	Imprimante laser monochrome
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 35 pages par minute
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	360 x 360 x 250 mm
Poids	8,5 kg
Compatibilités	Windows, Mac OS, Linux
Connectivité	USB 2.0, Ethernet
Fonctions principales	Impression, impression recto verso automatique
Entretien et nettoyage	Nettoyage régulier du tambour et des rouleaux, remplacement de toner
Pièces détachées et réparabilité	Accessibilité des pièces pour maintenance, disponibilité des toners
Sécurité	Protection contre les surcharges, certification CE
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - P3500DN PANTUM

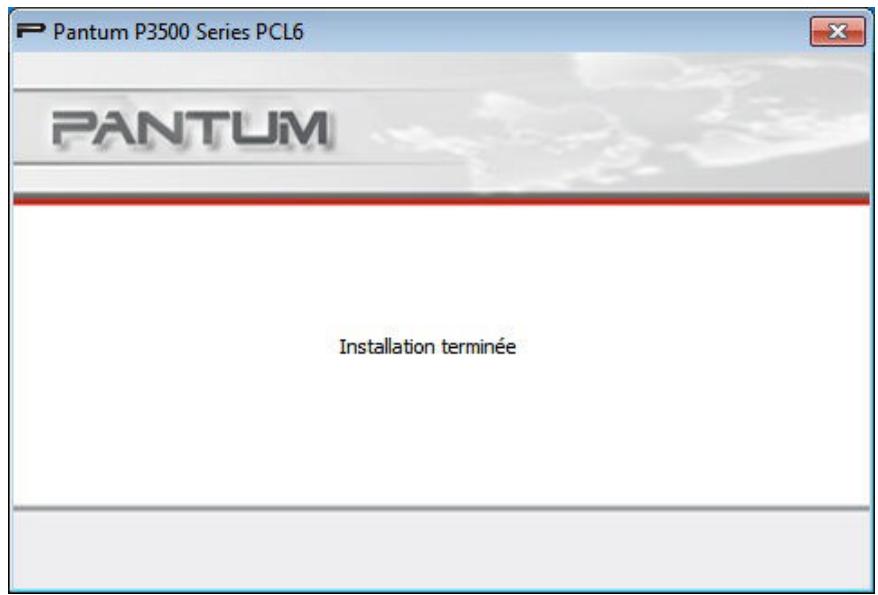

Comment installer le PANTUM P3500DN sur mon ordinateur ?

Téléchargez le pilote depuis le site officiel de PANTUM, exécutez l'installation et suivez les instructions à l'écran. Assurez-vous que l'imprimante est connectée à votre réseau.

Pourquoi l'imprimante ne répond-elle pas ?

Vérifiez que l'imprimante est allumée et connectée au même réseau que votre ordinateur. Redémarrez l'imprimante si nécessaire.

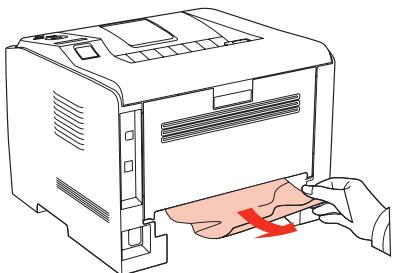

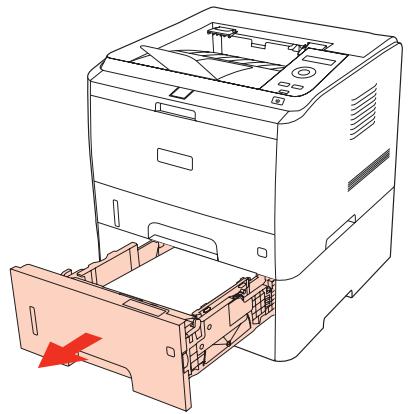

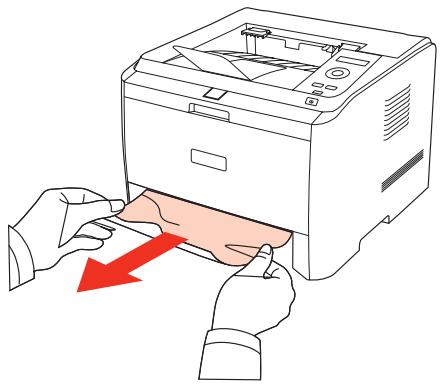

Comment résoudre un bourrage papier sur le PANTUM P3500DN ?

Ouvrez le compartiment du papier et retirez délicatement le papier coincé. Vérifiez également le chemin du papier pour vous assurer qu'il n'y a pas d'autres obstructions.

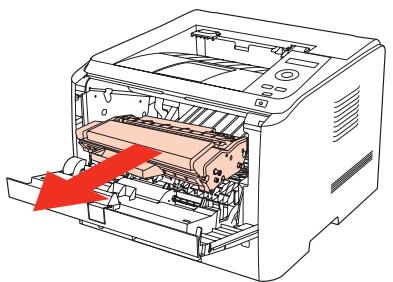

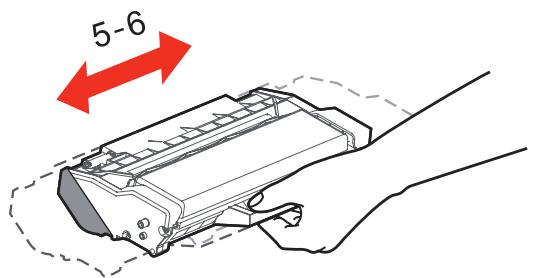

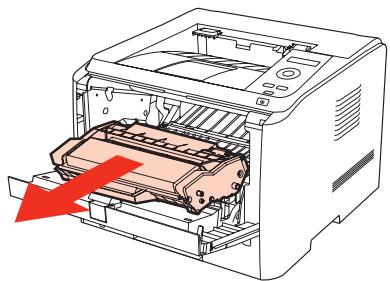

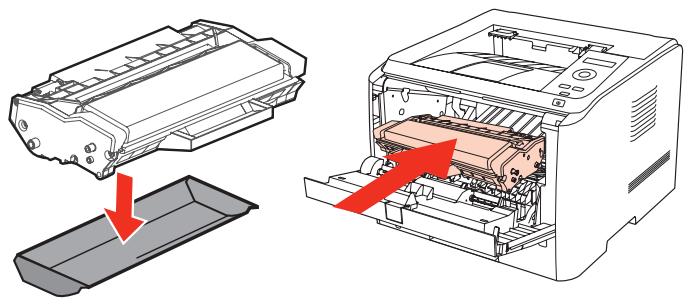

Comment remplacer la cartouche de toner ?

Ouvrez le capot de l'imprimante, retirez l'ancienne cartouche de toner en la tirant doucement, puis insérez la nouvelle cartouche jusqu'à ce qu'elle s'enclenche.

Pourquoi mes impressions sont-elles floues ou de mauvaise qualité ?

Assurez-vous que la cartouche de toner n'est pas vide et que le papier utilisé est de bonne qualité. Vous pouvez également exécuter un nettoyage de la tête d'impression depuis le menu de l'imprimante.

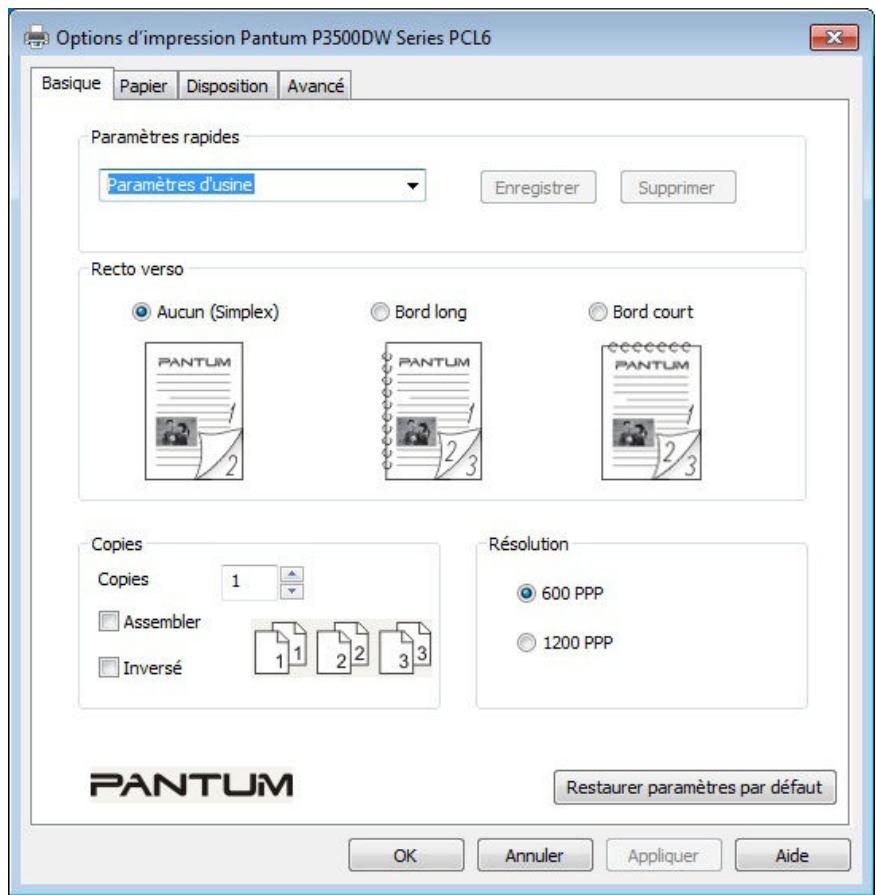

Comment configurer l'impression recto verso ?

Dans les paramètres d'impression de votre ordinateur, sélectionnez l'option 'Impression recto verso' avant d'envoyer le document à imprimer.

Où puis-je trouver des pièces de rechange pour le PANTUM P3500DN ?

Les pièces de rechange peuvent être commandées sur le site officiel de PANTUM ou auprès de revendeurs agréés.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site de PANTUM pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Que faire si le voyant d'erreur s'allume ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. En général, cela peut indiquer un problème de toner ou de bourrage papier.

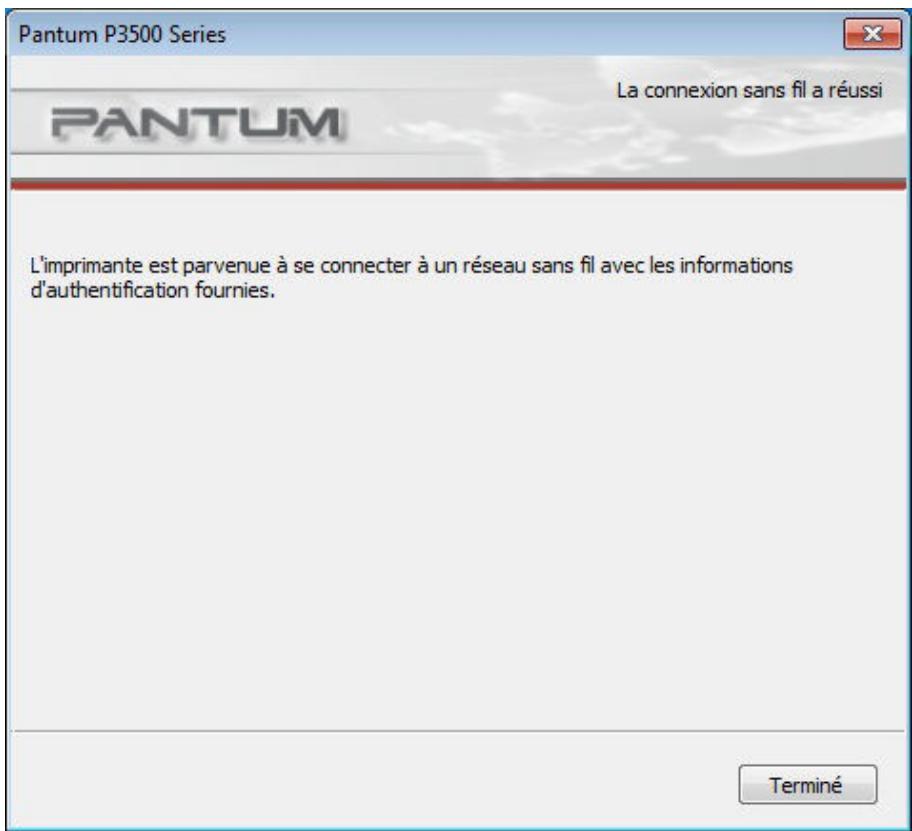

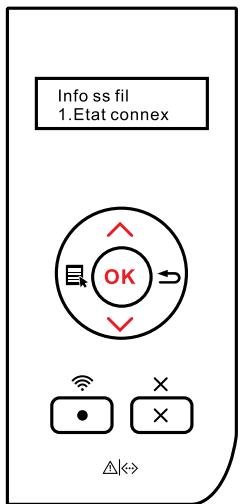

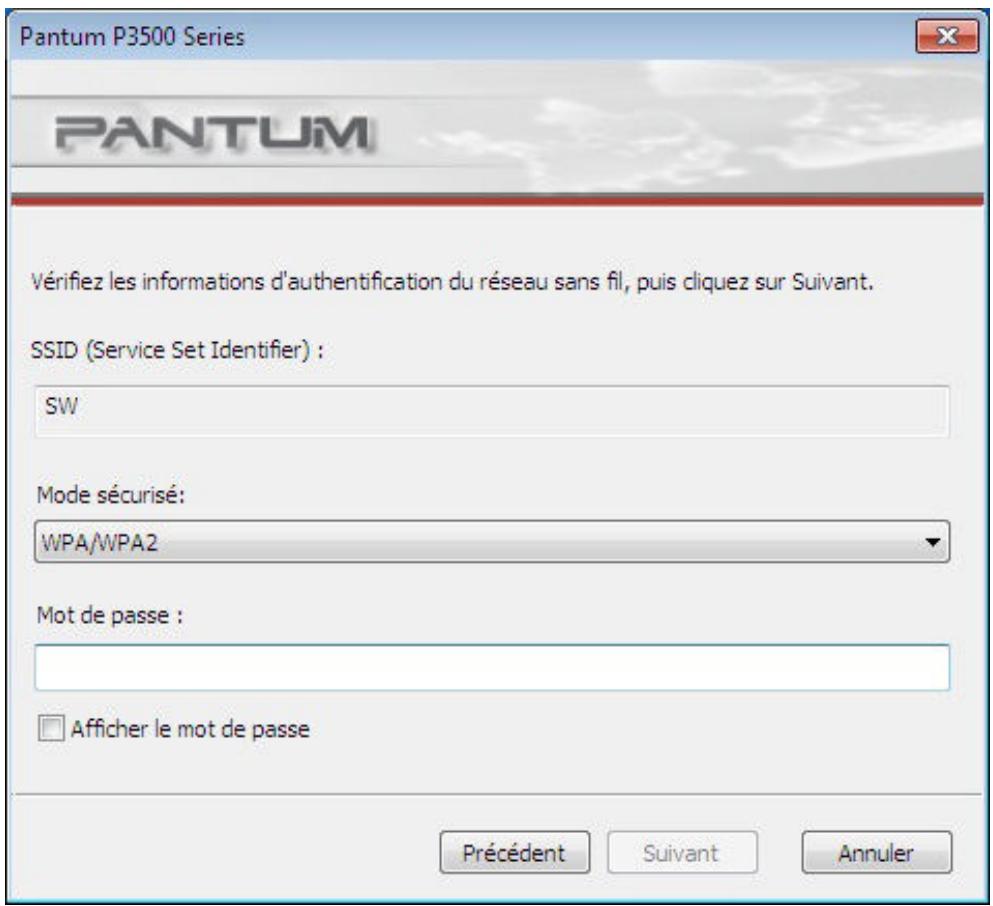

Comment reconnecter l'imprimante à mon réseau Wi-Fi ?

Accédez au menu de configuration de l'imprimante, sélectionnez 'Réseau', puis 'Wi-Fi' et suivez les instructions pour entrer votre mot de passe Wi-Fi.

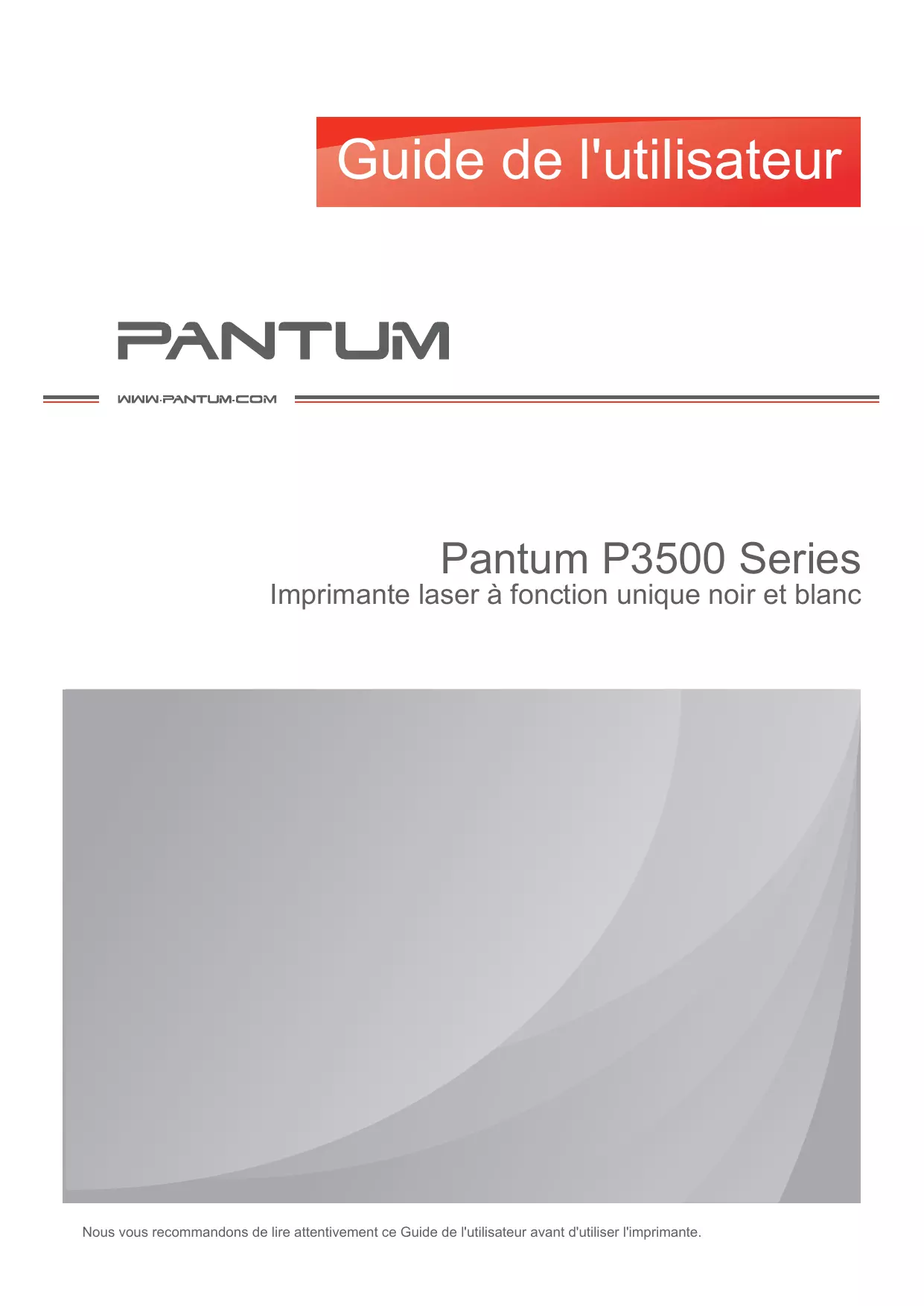

MODE D'EMPLOI P3500DN PANTUM

Imprimante laser à fonction unique noir et blanc

Nous vous recommandons de lire attentivement ce Guide de l'utilisateur avant d'utiliser l'imprimante.

Préface

Bienvenue parmi les produits Pantum Series!

Nous vous remercions d'avoir choisi nos produits Pantum Series !

Afin de protégérer vos intérêts, veuillez lire attentivement les articles suivants :

Marque commerciale

Pantum et les logos Pantum sont des marques déposées de Zhuhai Pantum Electronics Co., Ltd.

Microsoft, Windows, Windows Server et Windows Vista sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays/régions.

Les noms des logiciels figurant dans ce Guide de l'utilisateur appartiennent à leurs sociétés respectives conformément à l'accord de licence correspondant. Toute référence à ces logiciels est donnée à titre purement indicatif.

Tous les autres noms de produits et de marques mentionnés dans le présent document peuvent être des marques déposées, des marques commerciales ou des marques de service de leurs propriétaires respectifs. Toute référence à ces noms est donnée à titre purement indicatif.

Droits d'auteur

Les droits d'auteur de ce Guide de l'utilisateur appartiennent à Zhuhai Pantum Electronics Co., Ltd.

Il est interdit de copier, traduire, modifier ou transmettre ce Guide de l'utilisateur par quelque moyen ou sous quelque format que ce soit, sans le consentement écrit préalable de Zhuhai Pantum Electronics Co., Ltd.

Version : V1.2

Clause de non-responsabilité

Pour une meilleure expérience de l'utilisateur, Zhuhai Pantum Electronics Co., Ltd. se réserve le droit d'effectuer des modifications sur ce Guide de l'utilisateur. Les informations contenues dans le présent document sont susceptibles d'être modifiées sans préavis.

Les utilisateurs sont responsables des dommages résultant d'une utilisation incorrecte de ce Guide de l'utilisateur. En outre, hormis la garantie explicite accordée dans le manuel de maintenance du produit ou dans notre engagement de service, Zhuhai Pantum Electronics Co., Ltd. ne donne aucune garantie, explicite ou implicite, liée à ce Guide de l'utilisateur (y compris sur les formulations choisies).

L'utilisation de ce produit en vue de copier, imprimer ou numériser certains documents ou images, ou pour réaliser d'autres types d'opérations peut être interdite par certaines lois régionales. En cas de doute concernant la légalité de l'utilisation de ce produit pour certains types de documents ou images, veuillez, au préalable, consulter votre conseiller juridique.

Le produit peut être utilisé en toute sécurité uniquement dans les zones non tropicales jusqu'à 2000 mètres au-dessus du niveau de la mer.

Sécurité du laser

Les rayonnements laser sont dangereux pour le corps humain. Les composants laser étant entièrement scellés dans l'imprimante, aucune fuite du rayonnement laser ne pourrait être observée. Pour éviter les rayonnements laser, veuillez ne pas démonter l'imprimante sans reconnaissance préalable.

L'imprimante respecte les dispositions prévues pour les produits laser de Classe 1 selon la norme CFR. L'imprimante possède un laser à diode de Classe III b, qui ne présente aucuneuite de rayonnement parmi les composants laser.

L'étiquette suivante est attachée aux composants laser situés à l'intérieur de l'imprimante :

Laserstrahlung

CAUTION CLASS III: INVISIBLE LASER RADIATION WHEN OPEN AND INTERLOCKS DEFEEATED AVOID EXPOSURE TO BEAM.

VORSicht UNSICHTBAIRE LASERSTRALUNG DER KLASSE I. III. WENABECKING GEOFFENT UNSICHERHEITSVERRGILIEU NGUBRRUCKN TNEQ NEM DSRHAUS UASSETZEN.

ADVARSE USYNUG LASERSTRALING AFF KLASITE. VED ABDING, NAR SIKKERHEDSAFBYDRDE ER UDE AF FUNKTION UNDGA UDSAETTALSE FOR STRALING.

ADVERSEUSYNLIG KLASSE III: LASERSTRALINGARDEKSELAPNSESOGSIKKERHEDSLABRYTES. NUNGAEKSPONIERINGFORSTRALEN

WARNING OSYNLG LIGERSTRAUNING KLINK III: NAR DENNADE LAR OPPNAD OCH SPARRAR AR URKOPLOIDE. UNDIVX EXPONERING FOR STRÄLEN.

VARO! AVATTAESSA. JA SUJALUKUTIS. AHETITAASSA. OLET ALTTINNAKYMATOMONTIA LUKOAN K13LASERSATEYLEIL AKAI KATO SATESEEN.

Récupération et recyclage

Afin de protégier l'environnement, notre organisation a déjà établi un système de récupération et de recyclage des déchets. Veuillez consulter le site Web officiel de Pantum pour les informations relatives à la récupération des produits www.pantum.com.

Avertissement de sécurité

Veuillez prendre connaissance des avertissements de sécurité suivants avant d'utiliser l'imprimante.

Avertissement

L'imprimante contient une électrode haute tension. Avant de nettoyer l'appareil, veillez à bien couper le courant!

Brancher et débrancher la prise électrique avec les mains humides peut provoquer une décharge électrique.

L'unité de fusion est chaude pendant et après l'impression. Ne touchez pas l'unité de fusion (la zone grisée représentée sur le dessin) afin d'éviter de vous brûler.

L'unité de fusion porte une étiquette d'avertissement concernant les hautes températures. Veuillez ne pas toucher ou endommager cette étiquette.

Précautions à observer avant d'utiliser l'imprimante :

1. Lisez et veillez à bien comprendre toutes les instructions.
2. Familiarisez-vous avec les principes de base associés aux appareils électriques.
3. Observe toutes les instructions et tous les avertissements présents sur le matériel ou spécifiés dans le manuel fourni avec ce matériel.
4. Si les instructions de fonctionnement entrent en conflit avec les informations de sécurité, veuillez consulter de nouveau les informations de sécurité car vous pourriez avoir mal compris les instructions de fonctionnement. Si vous ne pouvez pas résoudre ce conflit, veuillez appeler notre ligne d'assistance téléphonique ou contacter un technicien pour obtenir de l'aide.
5. z aucun produit nettoyant liquide ou en aérosol.
6. Vérifiez que le matériel soit posé sur une surface de bureau stable, afin d’éviter les graves dommages que pourrait provoquer une chute du matériel.
7. Ne placez pas le matériel près d'un radiateur, d'un climatiseur ou d'un tuyau de ventilation.
8. Ne placez pas d'objets sur le cordon d'alimentation. Ne placez pas le matériel à un endroit où des personnes pourraient marcher sur le cordon d'alimentation.
9. Ne surchargez pas les prises et les rallonges. Cela pourrait diminuer leurs performances et provoquer un incendie ou une décharge électrique.
10. âble de l'interface de l'ordinateur.
11. Ne laissez pas les objets pointus percer le matériel afin d'éviter tout contact avec l'appareil haute tension,
12. s de la maintenance. Ouvrir ou enlever le couvercle pourrait provoquer une décharge électrique ou représenter d'autres dangers potentiels. Un montage ou démontage incorrect pourrait également provoquer une décharge électrique lors d'une utilisation ultérieure.
13. Dans les situations énumérées ci-dessous, débranchez le matériel de l'ordinateur, retirez le cordon d'alimentation de la prise d'alimentation murale et contactez un membre qualifié du personnel de service pour la maintenance.
14. Du liquide a été renversé sur le matériel.
15. Le matériel a été exposé à la pluie ou à de l'eau.
16. Le matériel est tombé ou le capot est endommagé.
17. Les performances du matériel changent de manière significative.
18. Réglez uniquement les commandes mentionnées dans les instructions. Un mauvais réglage des autres commandes peut endommager le produit et all longer la durée des réparations par les professionnels.
19. N'utilisez pas le matériel par temps d'orage afin d'éviter les risques de décharge électrique. Si possible, débranchez le cordon d'alimentation en cas d'orage.
20. Si vous imprimez des pages en continu, la surface du plateau chauffe. Prenez soin de ne pas toucher cette surface et éloignez-en les enfants.
21. Le câble d'interface de l'appareil connecté à l'imprimante ne doit pas être connecté à l'extérieur.
22. Veuillez assurer une ventilation d'appoint en cas d'utilisation prolongée ou d'impression de grandes quantités de documents dans une pièce mal aérée.
23. En mode veille, l'appareil se mettra automatiquement en mode d'économie d'énergie (veille) s'il ne reçoit aucun travail d'impression pendant un certain temps (par exemple, 1 minute). Sa consommation d'énergie sera nulle uniquement s'il n'est pas connecté à une entrée d'alimentation externe.
24. En tant qu'équipement de Classe 1, le produit devra être connecté à une prise secteur protégée par mise à la terre.
25. Ce produit doit être placé conformément aux marques d'expédition indiquées sur son emballage lors de la livraison.
26. Ce produit fait partie des équipements de type asse tension. Lors de l'utilisation de ce produit au-dessous de la plage de tension indiquée, veuillez vous référer aux précautions à suivre. Appelez le centre de service après-vente Pantum si du toner se détache des impressions ou si l'équipement démarre lentement.
27. Ce produit est vendu en tant que système complet. Les utilisateurs peuvent se rapprocher du centre de service après-vente Pantum afin d'acheter les pièces dont ils ont besoin. Si le produit vendu ne correspond pas à la liste de contrôle, veuillez vous rapprocher du centre de service après-vente Pantum spécifique afin de résoudre le problème.
28. Installez ce produit dans un environnement dont la température est comprise entre 10°C et 32,5°C, avec une humidité relative comprise entre 20% et 80%.
29. À des fins de sécurité, entre autres, l'imprimante peut passer en impression intermittente après une certaine période d'impression continue.
30. Cet appeareil est conforme à l'alinéa 15 de la réglementation FCC. Son exploitation ou utilisation est sujette aux deux conditions suivantes:
31. Cet appareil ne doit pas provoquer d'interférences nuisibles.
32. Cet apparéil doit accepter toute interférence reçue, y compris celles pouvant provoquer un fonctionnement indésirable.
33. Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.

1. Ce matériel a été testé et satisfait aux limites s'appliquant aux appareils numériques de classe B, en vertu des dispositions de l'alinéa 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre les interférences nuisibles en zone résidentielle. Cet appareil génère, utilise et peut émettre des hautes fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interfé ère génère des interférences. Le cas échéant, l'utilisateur devra faire le nécessaire pour les éliminer et prendra toutes les dépenses afférentes à sa charge. Si cet appareil provoque des interférences sur la réception radio ou télévision lors de sa mise sous tension et hors tension, essayez de résoudre le problème en adoptant l'une des mesures suivantes:
2. Réorientez ou repositionnez l'antenne de réception.
3. Éloignez l'équipement du récepteur.
4. Branchez l'appareil sur une prise différente de celle du récepteur.
5. Consultez votre distributeur ou un technicien radio/télévision qualifié pour obtenir de l'aide.
6. Tout changement ou modification effectué sans l'accord exprè
7. Conservez soigneusement ce Guide de l'utilisateur.

Informations réglementaires

Ce symbole indique que le produit, à la fin de son cycle de vie, ne doit pas être jeté comme un déchet ménager. Au lieu de cela, mettez votre matériel au rebut dans un point de collecte adapté au recyclage des déchets d'équipements électriques et électroniques. Ref: Directive UE 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Veuillez contacter votre distributeur/fournisseur pour des informations supplémentaires.

Ce produit est adapté à une utilisation intérieure uniquement.

Conformité aux directives de la Communauté européenne (CE)

Ce produit est conforme aux exigences de protection des directives 2004/108/CE et 2006/95/CE de la Communauté Européenne, concernant le rapprochement et l'harmonisation des directives législatives des États membres relatives à la compatibilité et à la sécurité électromagnétique du matériel électrique destiné à être employé dans une certaine limite de tension.

Le fabricant de ce produit est : Zhuhai Pantum Electronics Co., Ltd., No. 3883, Zhuhai Avenue, Zhuhai, Guangdong, China 519060.

Une déclaration de conformité aux exigences des directives est disponible sur demande auprès du représentant autorisé.

Ce produit est conforme aux limites de classe B de la norme EN 55022 et aux exigences de sécurité de la norme EN 60950.

Cette imprimante est entièrement conforme à la directive ROHS 2009/95/CE et aux exigences de la directive révisée 2011/65/UE sur l'utilisation de substances toxiques et dangereuses.

Table des matières

1. Avant d'utiliser l'imprimante 1-2

1.1. Liste de contrôle 1-2 1.2. Vue du produit 1-3 1.3. Cartouche de toner pour imprimante laser 1-5 1.4. Panneau de commande 1-6 1.5. Impression du rapport sur le produit 1-7

1. Papier et support d'impression 2-2

2.1. Caractéristiques du papier 2-2 2.2. Chargement du papier 2-4

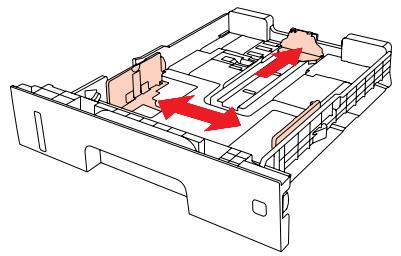

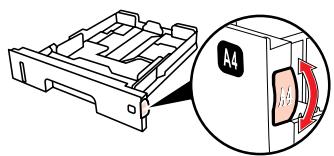

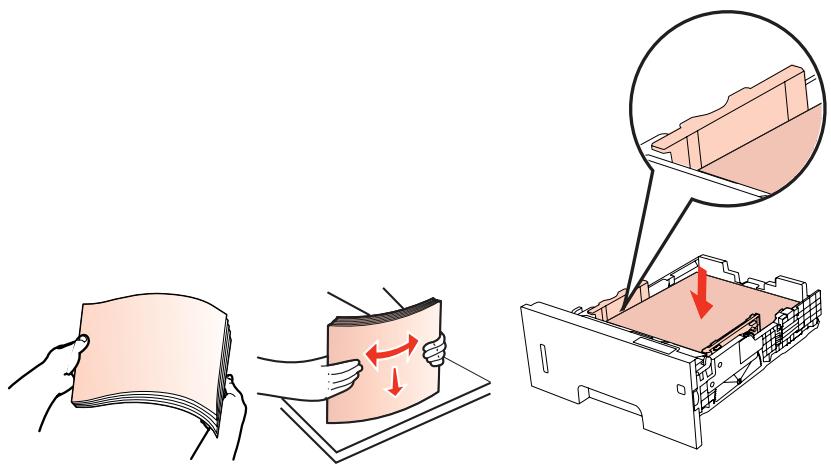

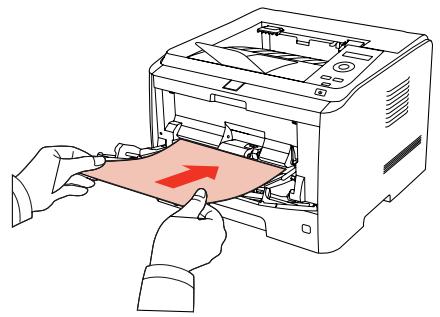

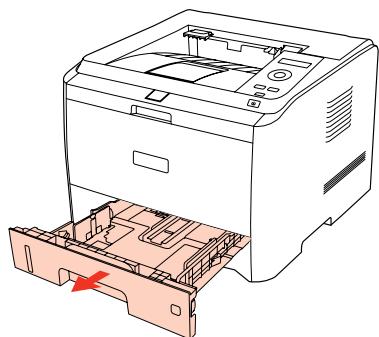

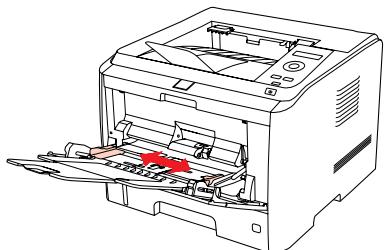

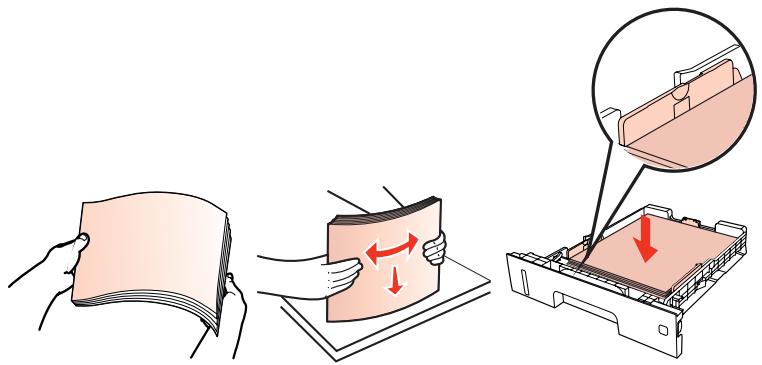

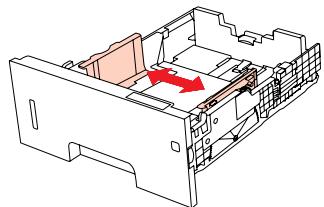

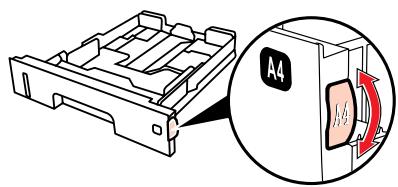

2.2.1. Chargement du papier dans le bac d'entrée standard 2-4 2.2.2. Chargement du papier dans le bac d'entrée polyvalent 2-6 2.2.3. Chargement du papier dans le bac en option 2-7

2.3. Zone non imprimable 2-9

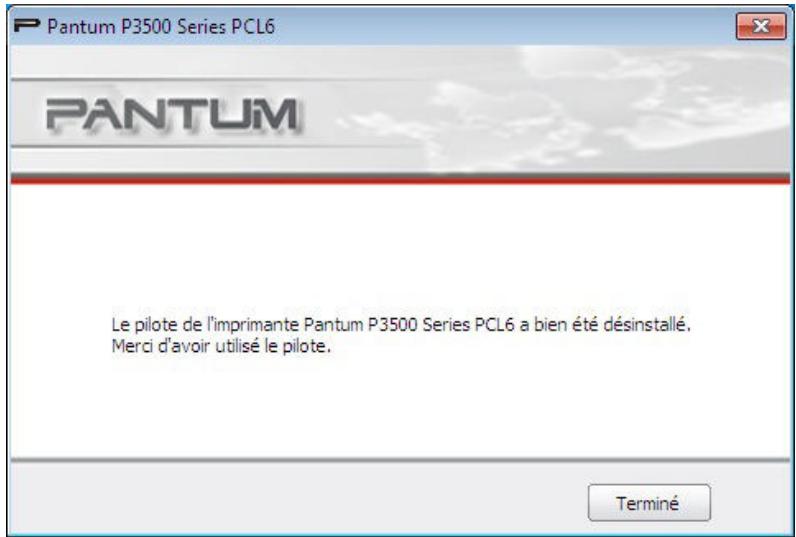

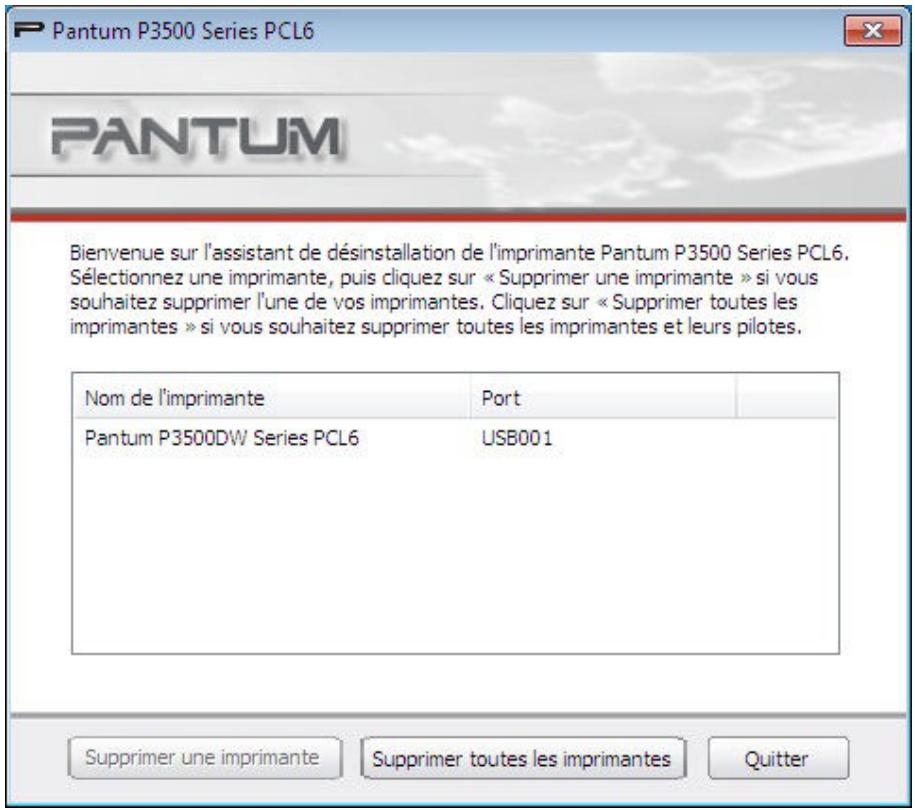

1. Installation et désinstallation du pilote logiciel 3-2

3.1. Pilote Windows 3-2

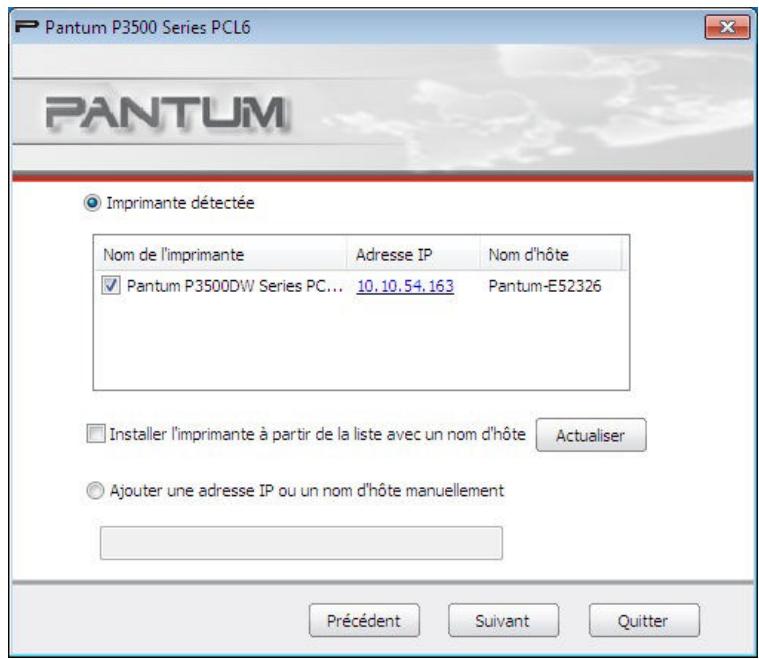

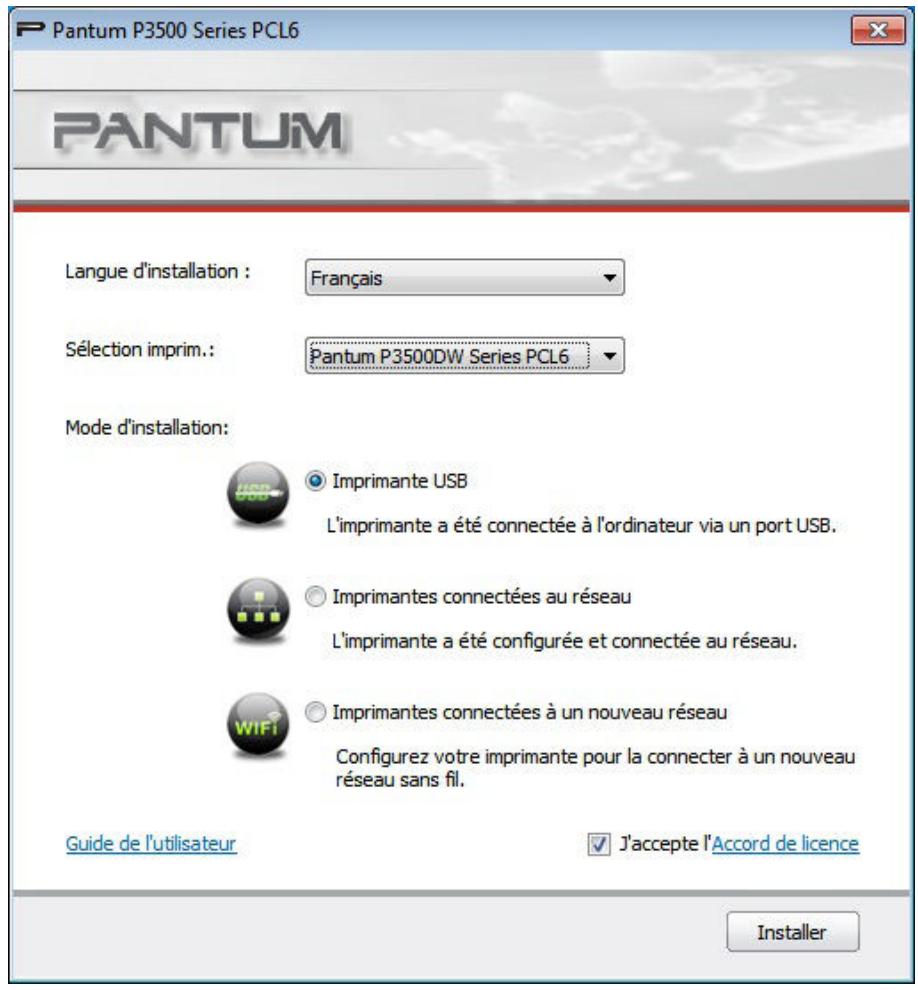

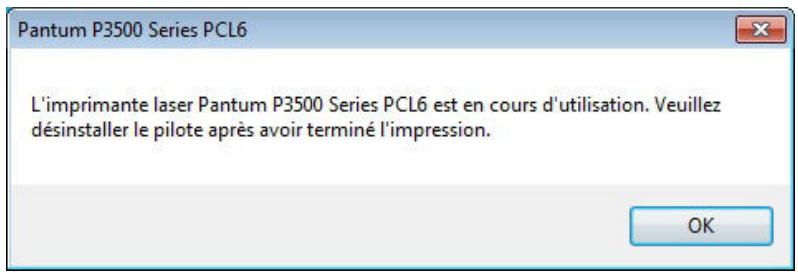

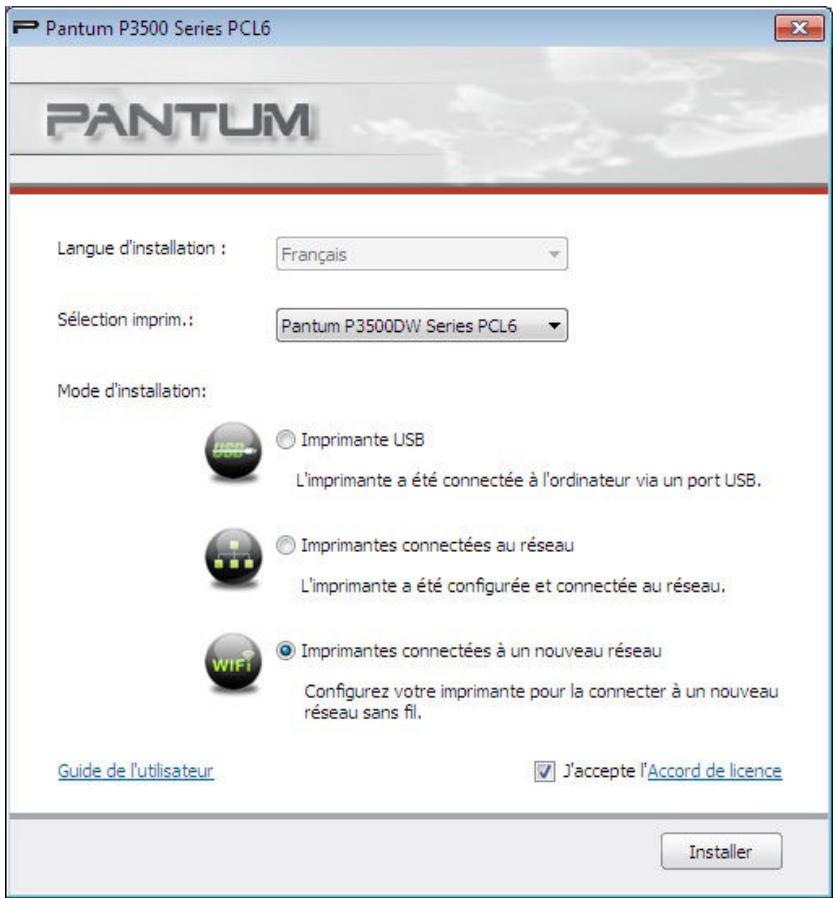

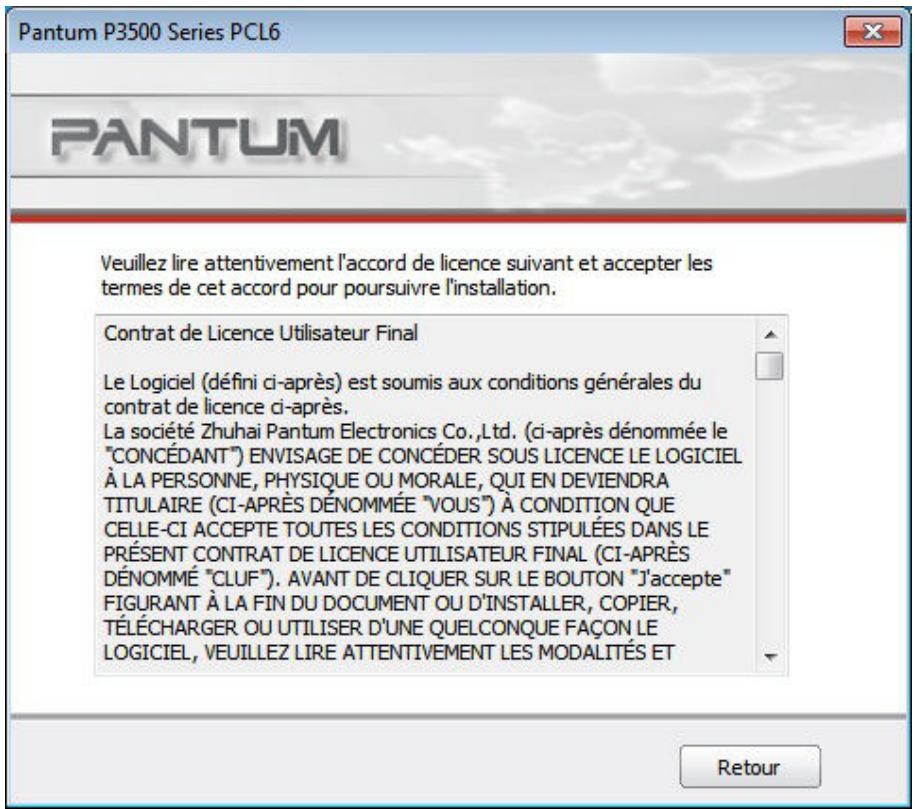

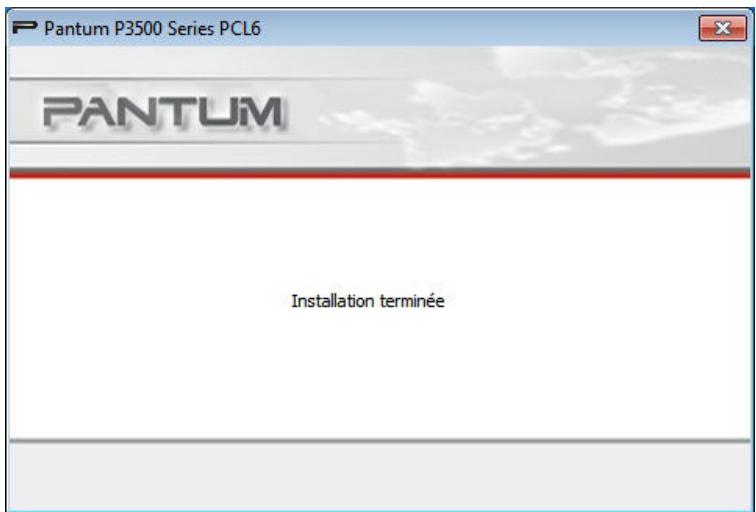

3.1.1. Introduction 3-2 3.1.2. Étapes de l'installation 3-2 3.1.3. Installation du pilote 3-11

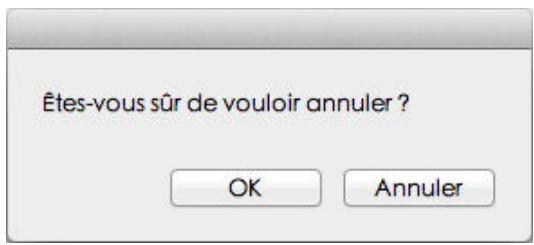

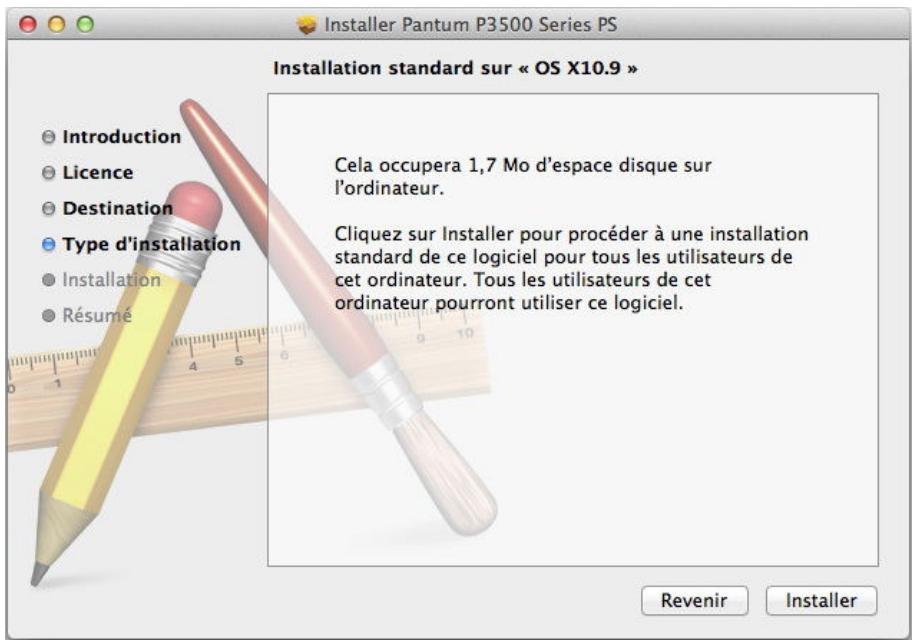

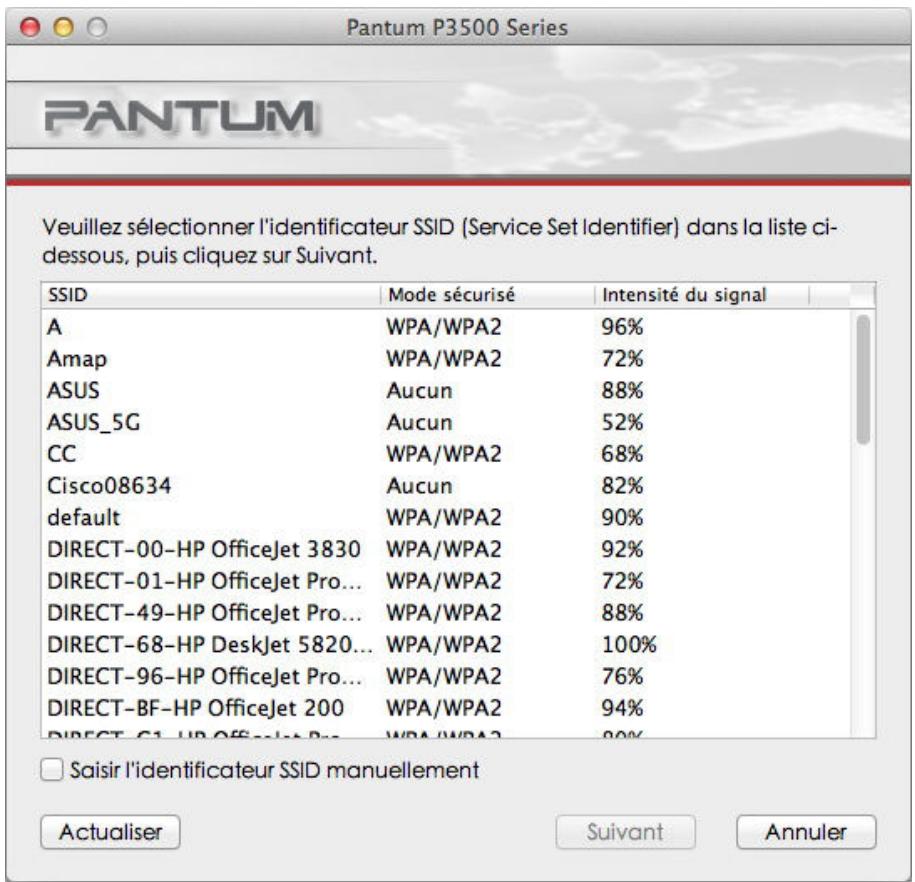

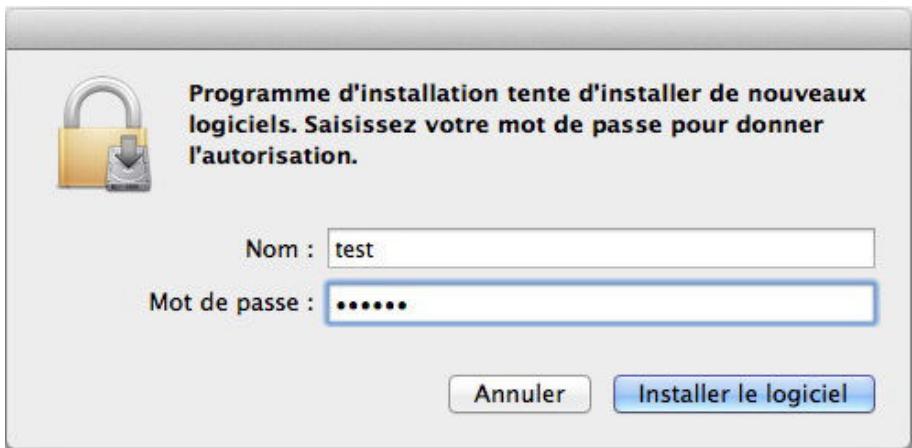

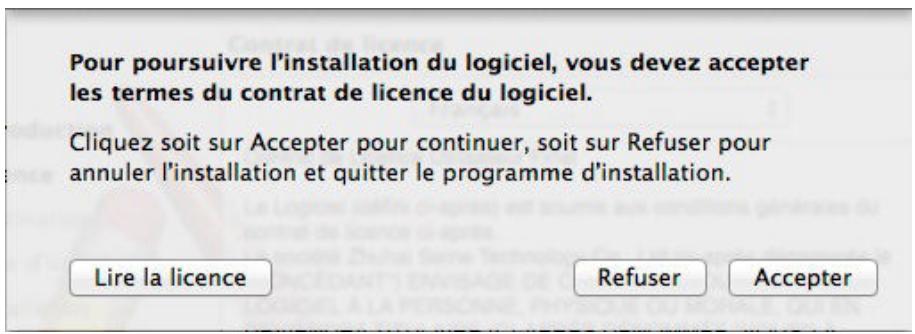

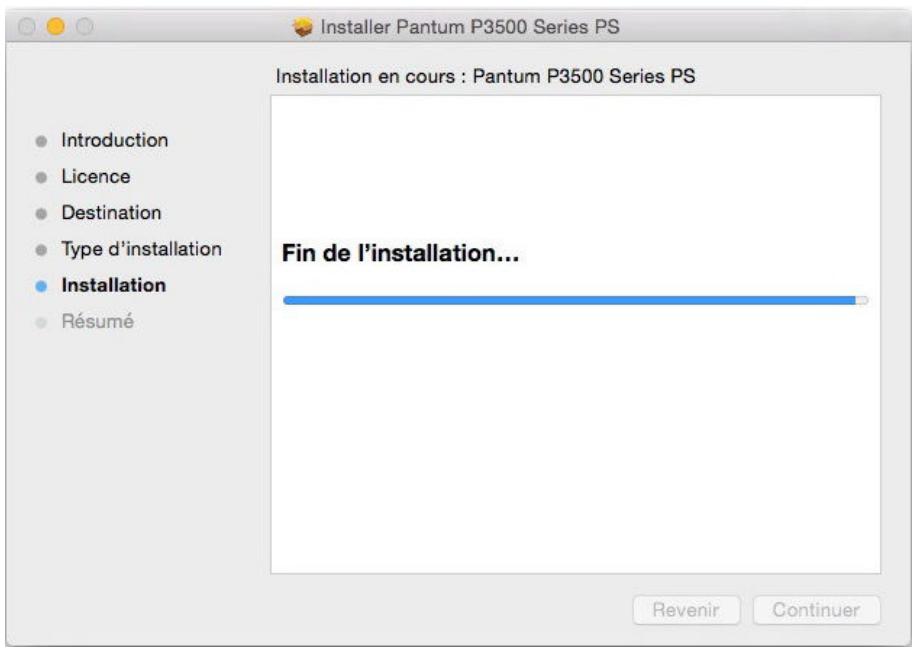

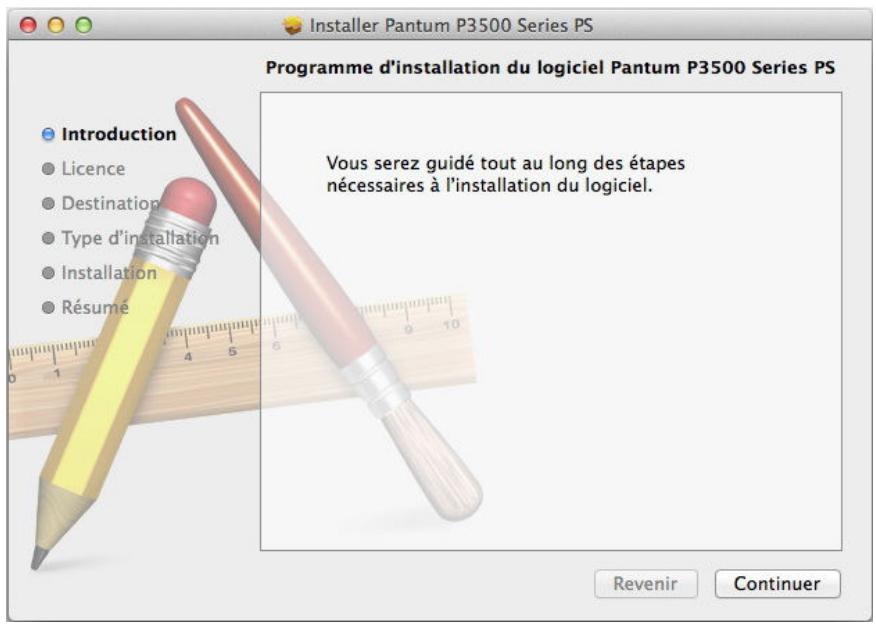

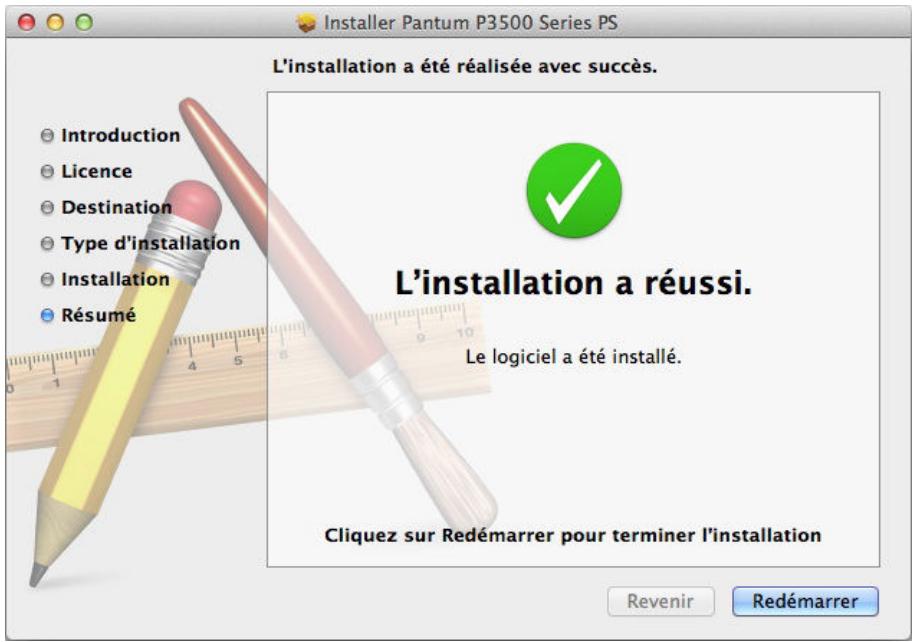

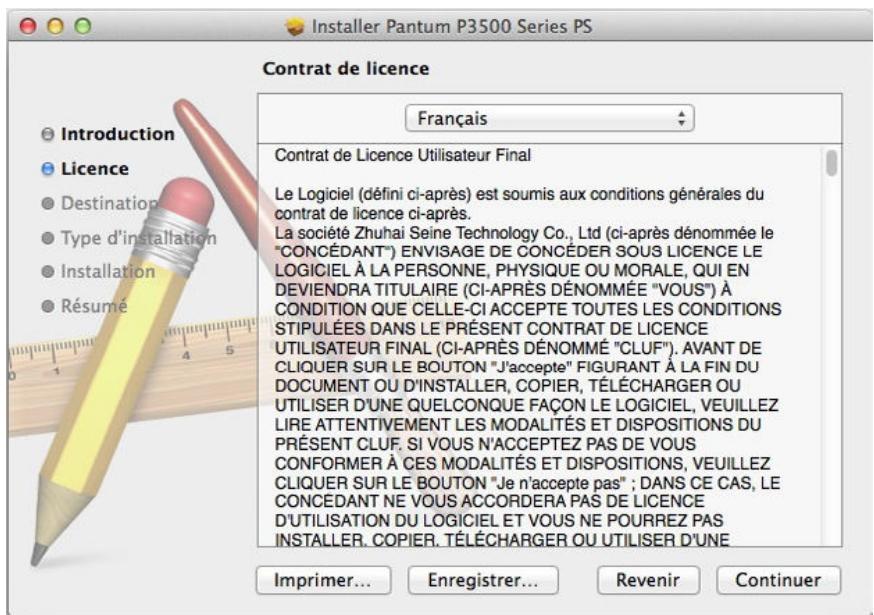

3.2. Installation du pilote logiciel sur un système Mac 3-13

1. Configuration réseau (pour les modèles d'imprimante qui prennent en charge les fonctions réseau câble/sans fil). 4-2

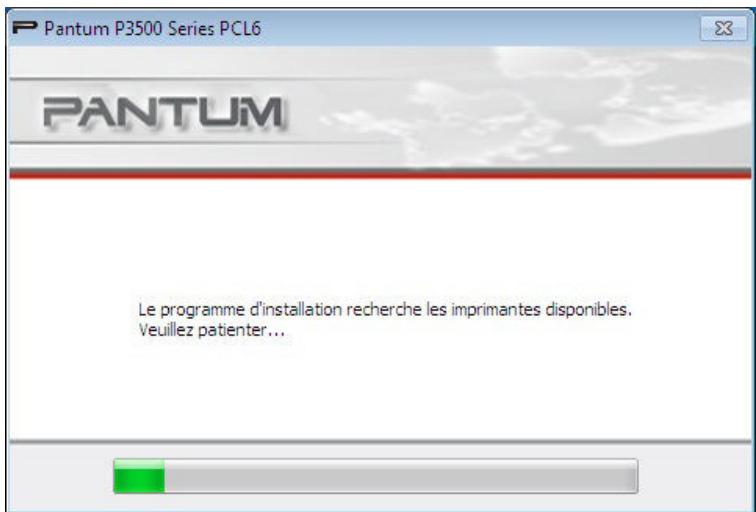

4.1. Configuration réseau câble (pour les modèles d'imprimantes qui prennent en charge les fonctions réseau câble) 4-2 4.2. Configuration réseau sans fil (pour les modèles d'imprimantes qui prennent en charge les fonctions réseau sans fil) 4-2

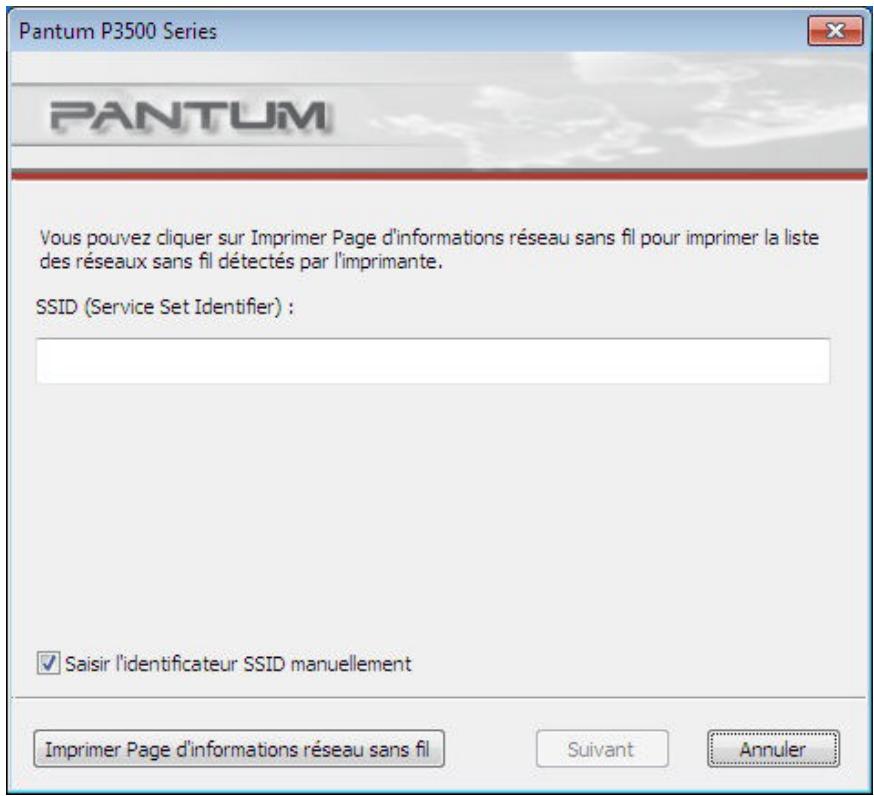

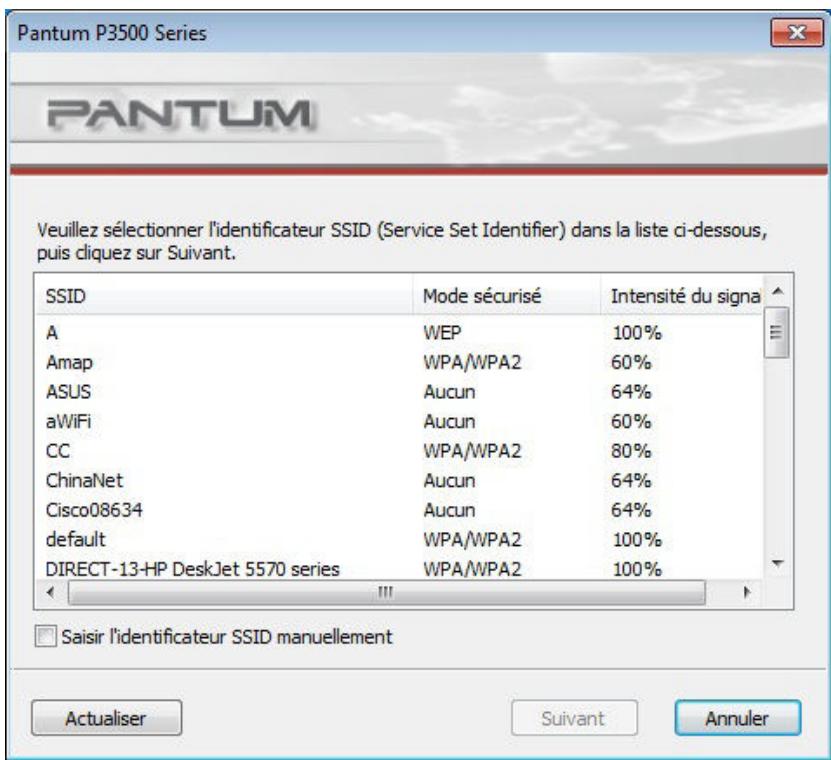

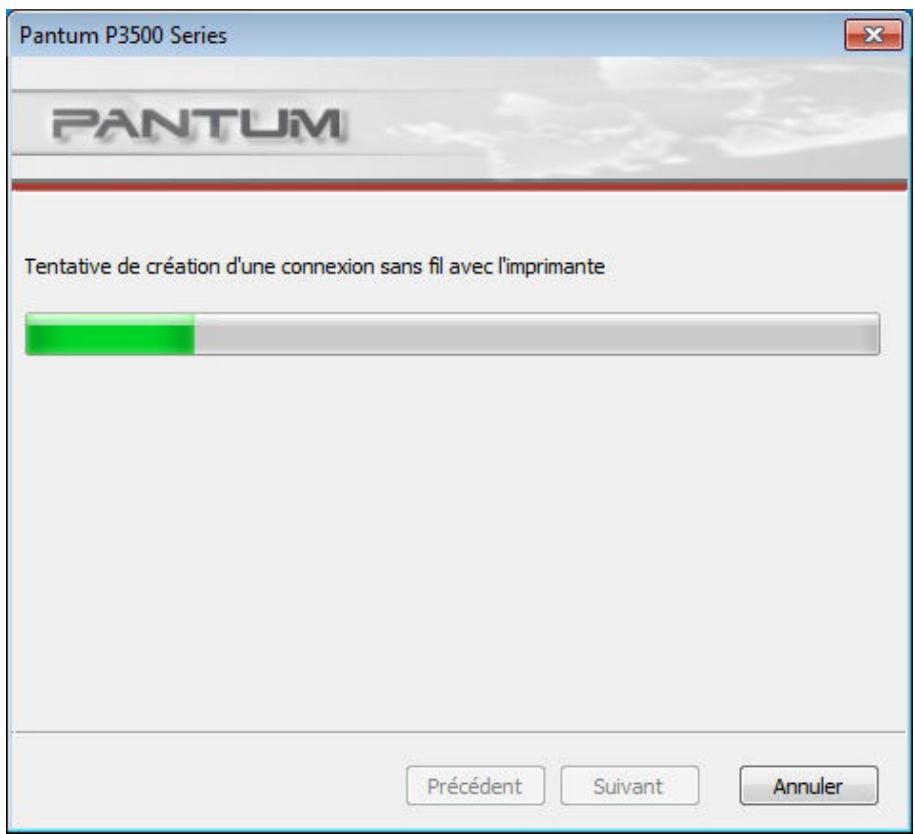

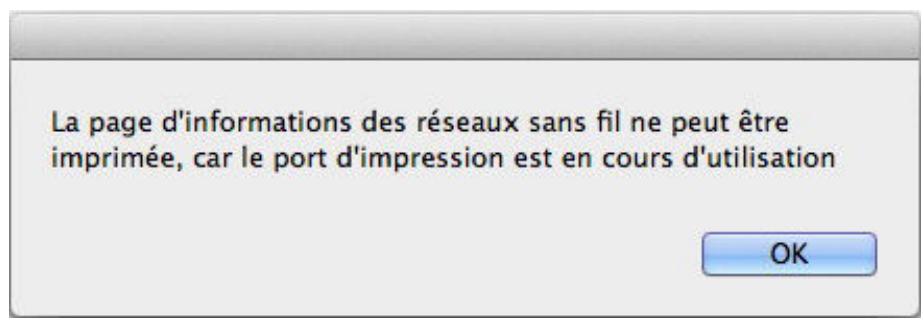

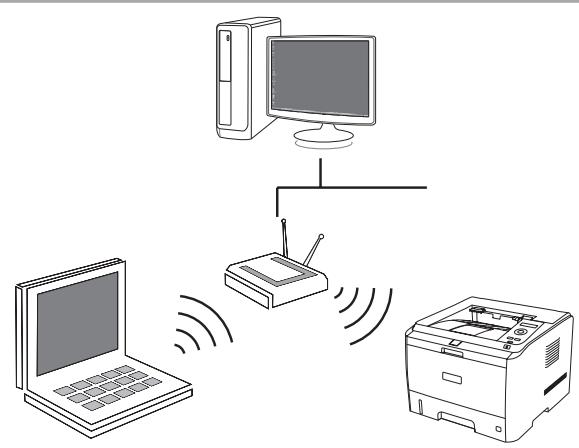

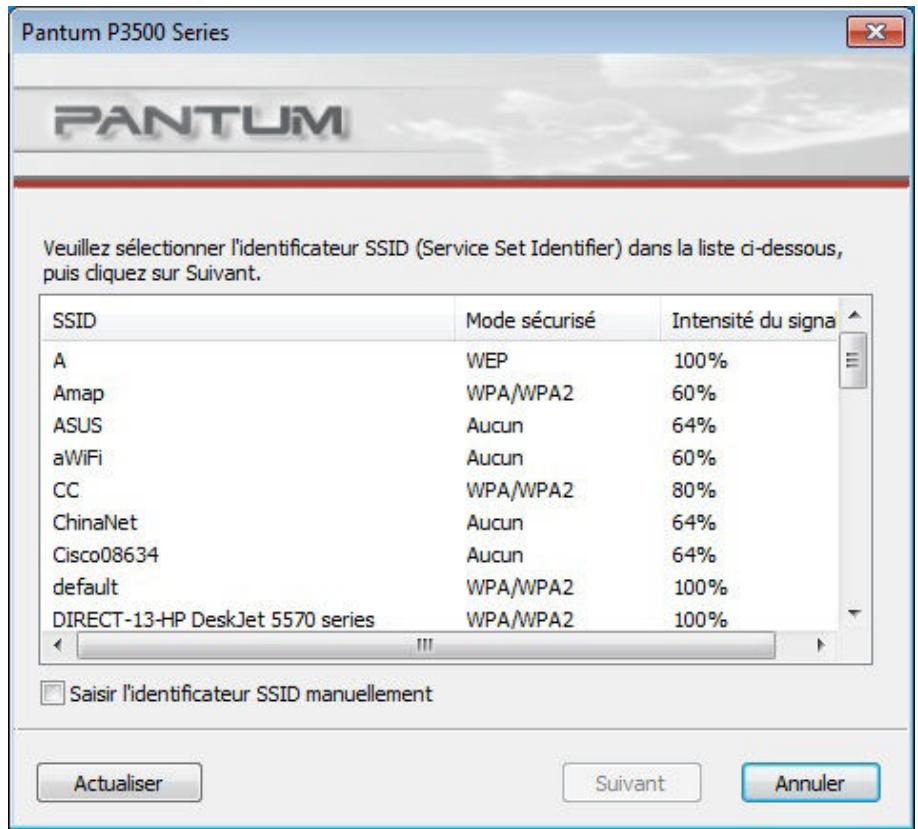

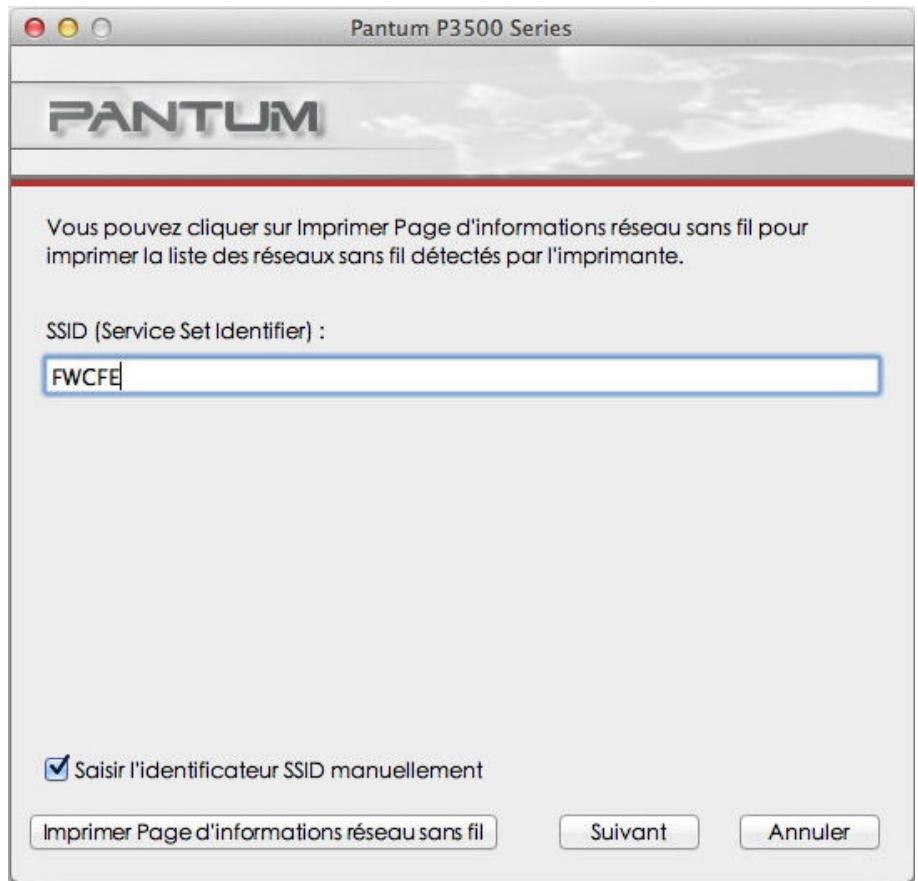

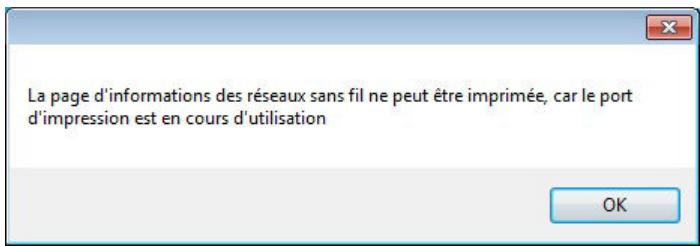

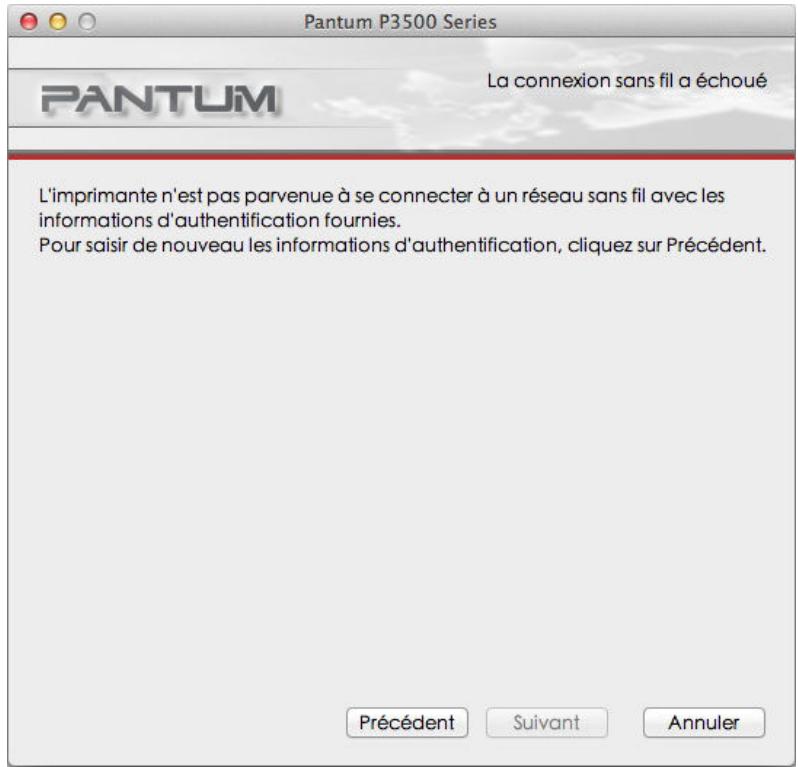

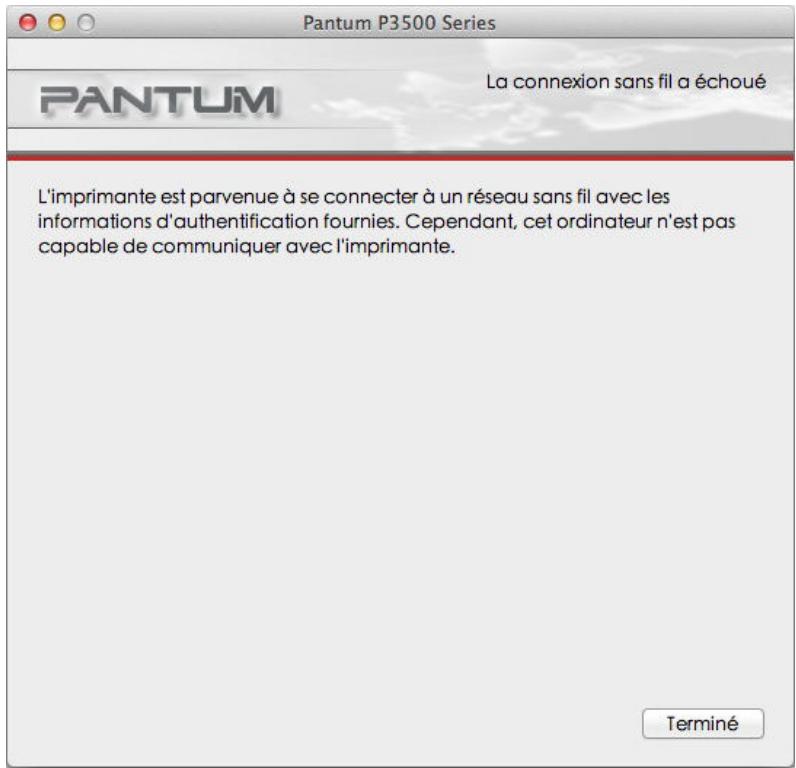

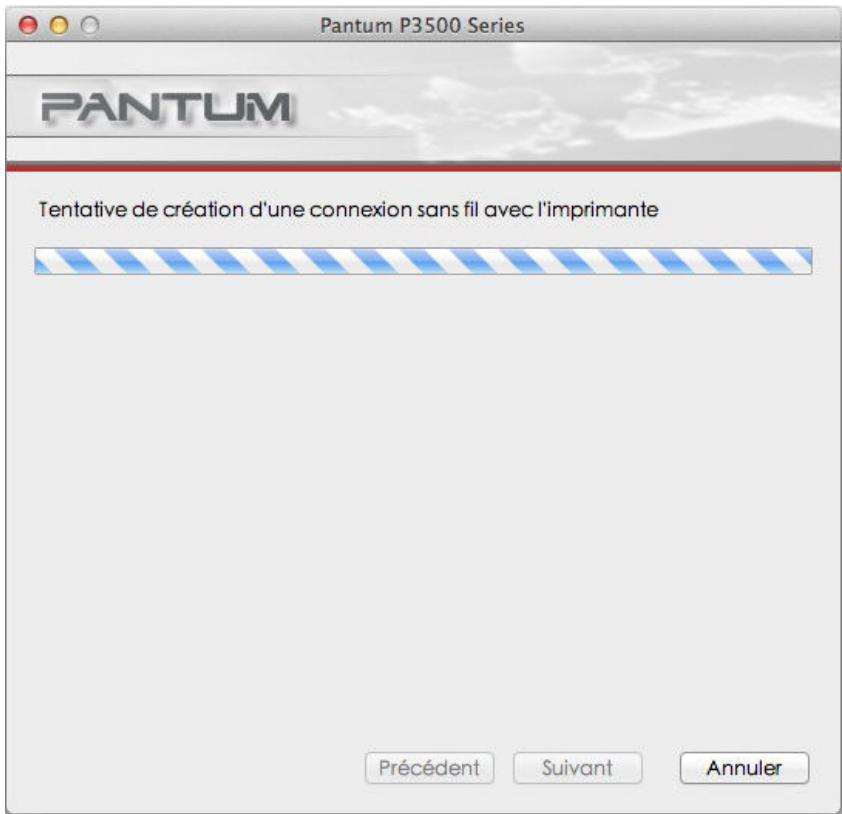

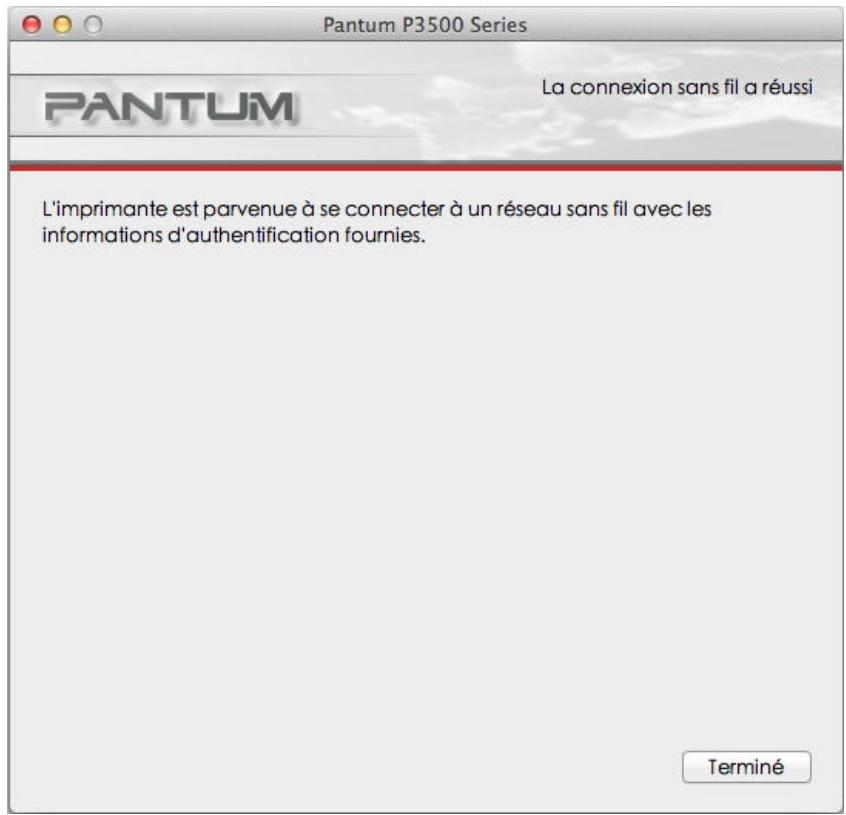

4.2.1. Wi-Fi Protected Setup 4-2 4.2.2. Configuration via l'outil de configuration Wi-Fi 4-3 4.2.3. Configuration via le serveur Web 4-15 4.2.4. Activation/Désactivation du périphérique sans fil 4-16

4.3. Définir l'imprimante du réseau 4-17

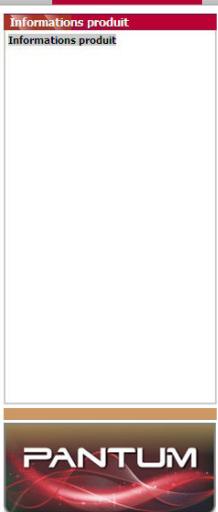

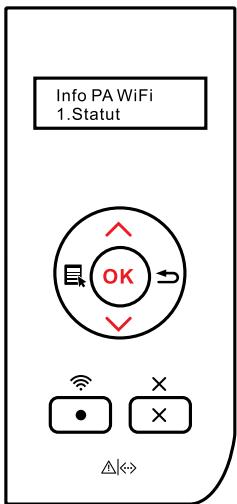

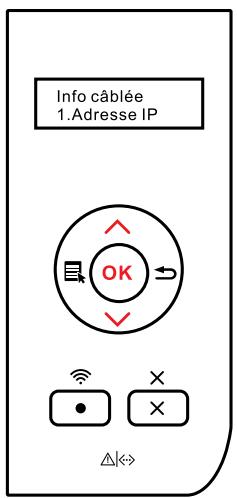

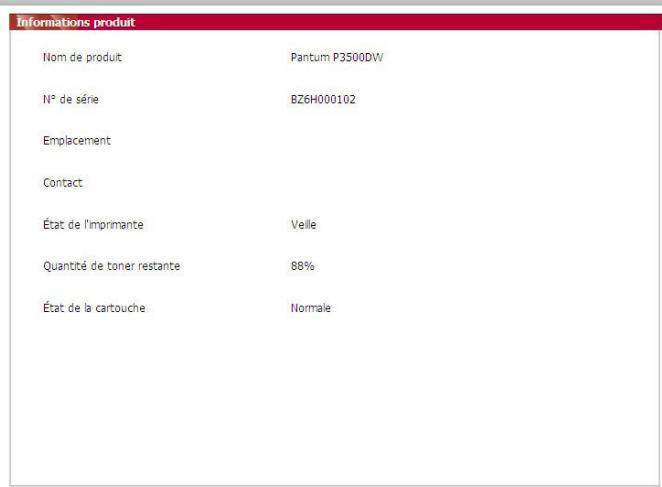

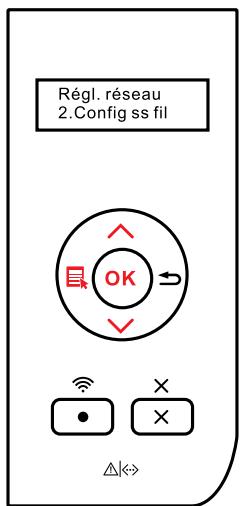

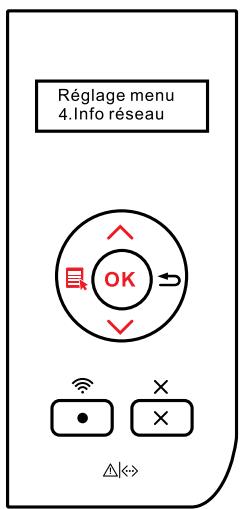

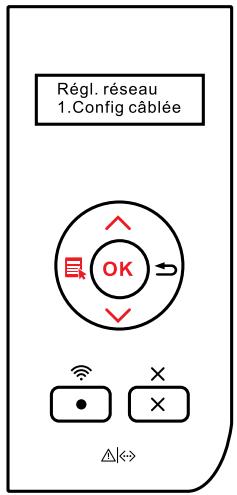

4.3.1. Paramètres du serveur Web 4-17 4.3.2. Paramètres du panneau de configuration 4-20

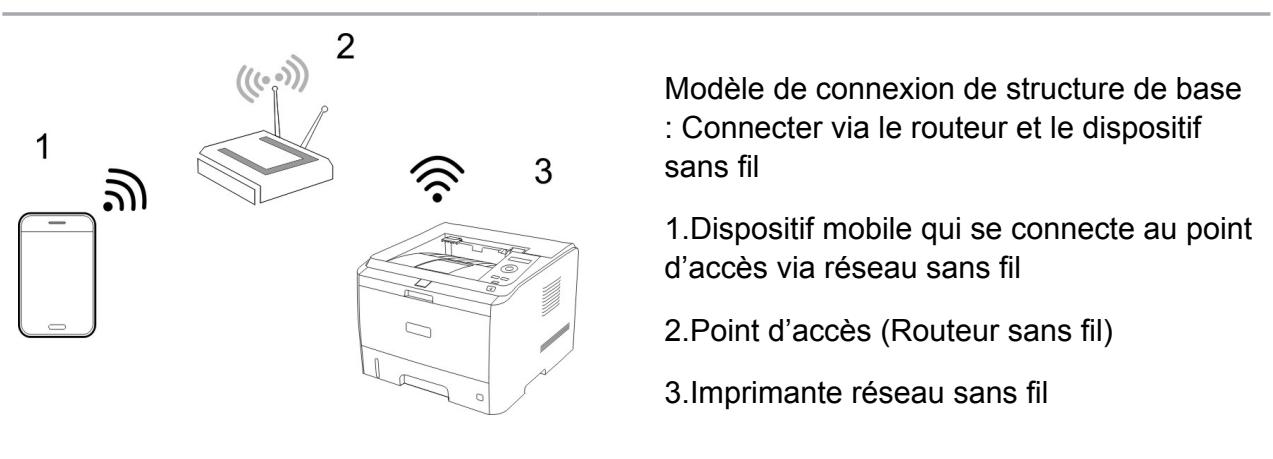

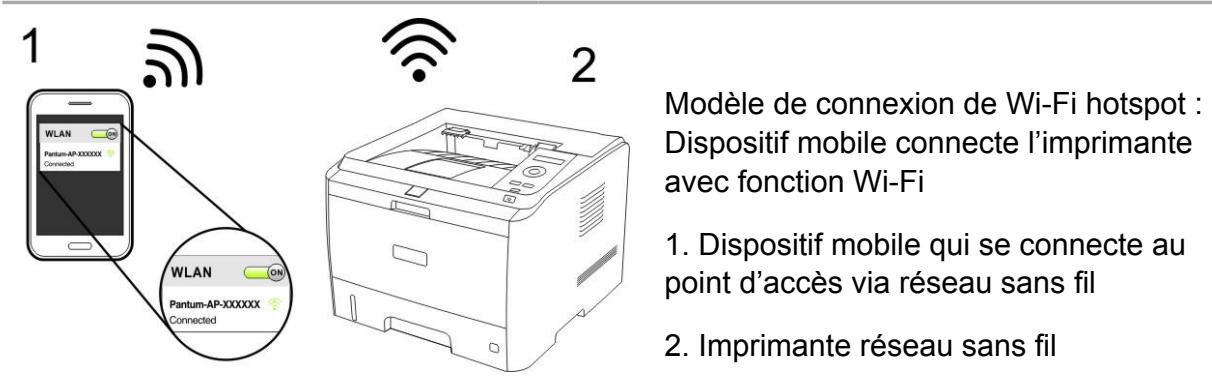

5.1. Modèle de connexion de structure de base 5-2 5.2. Modèle de connexion de point d'accès Wi-Fi 5-3

5.2.1. Impression mobile de dispositif Android 5-3 5.2.2. Impression mobile de dispositif iOS. 5-4

1. Paramètres système 6-2

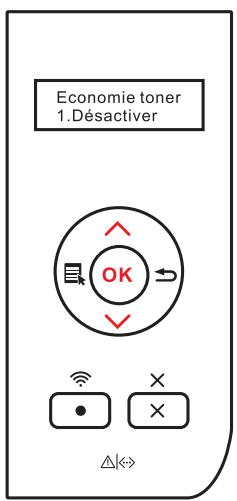

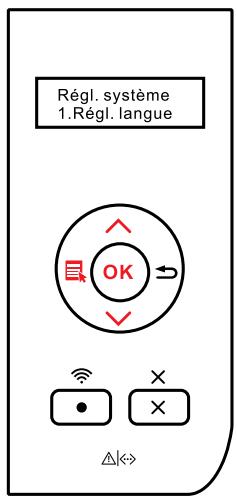

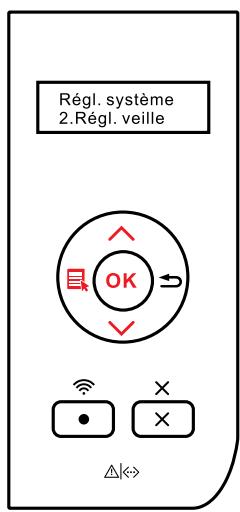

6.1. Paramètres de langue 6-2 6.2. Mode Veille 6-2 6.3. Paramètres d'économie de toner 6-3 6.4. Rétablit les paramètres d'usine 6-5

1. Imprimer 7-2

7.1. Fonctions d'impression 7-2 7.2. Configuration de bac 7-3

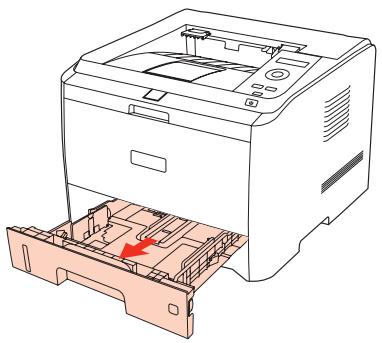

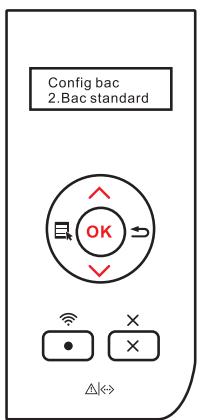

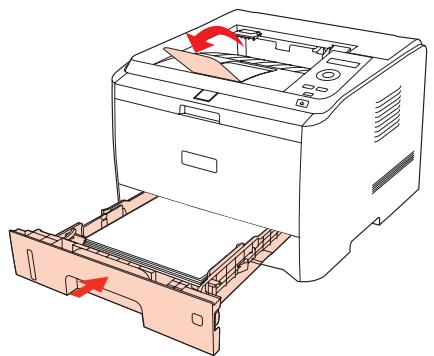

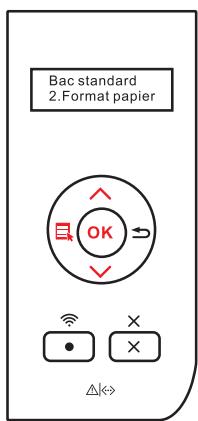

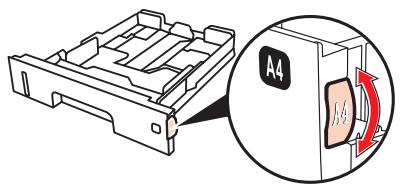

7.2.1. Paramètres de molette de bac 7-3 7.2.2. Paramètres de bac via le panneau de commande 7-4

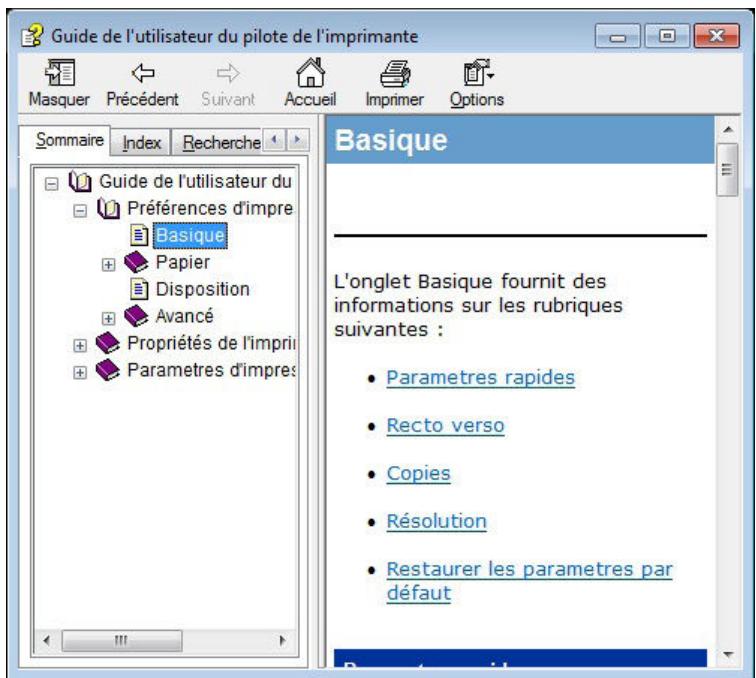

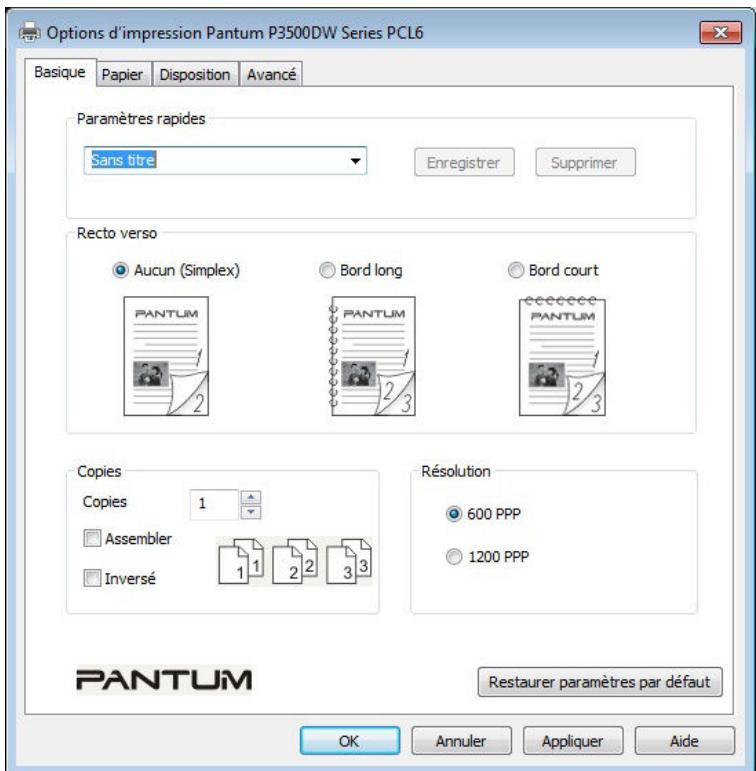

7.3. Ouvrir le document d'aide 7-5

7.4. Mode d'éjection 7-5

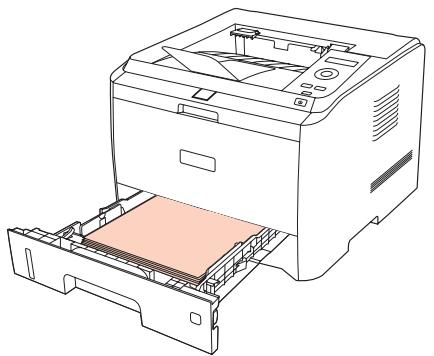

7.4.1. Impression avec le bac d'entrée standard 7-6 7.4.2. Impression avec le bac d'entrée polyvalent 7-6 7.4.3. Impression avec le bac en option 7-7

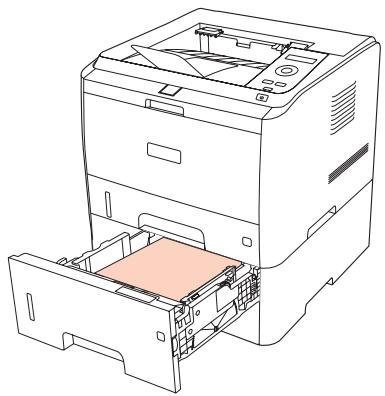

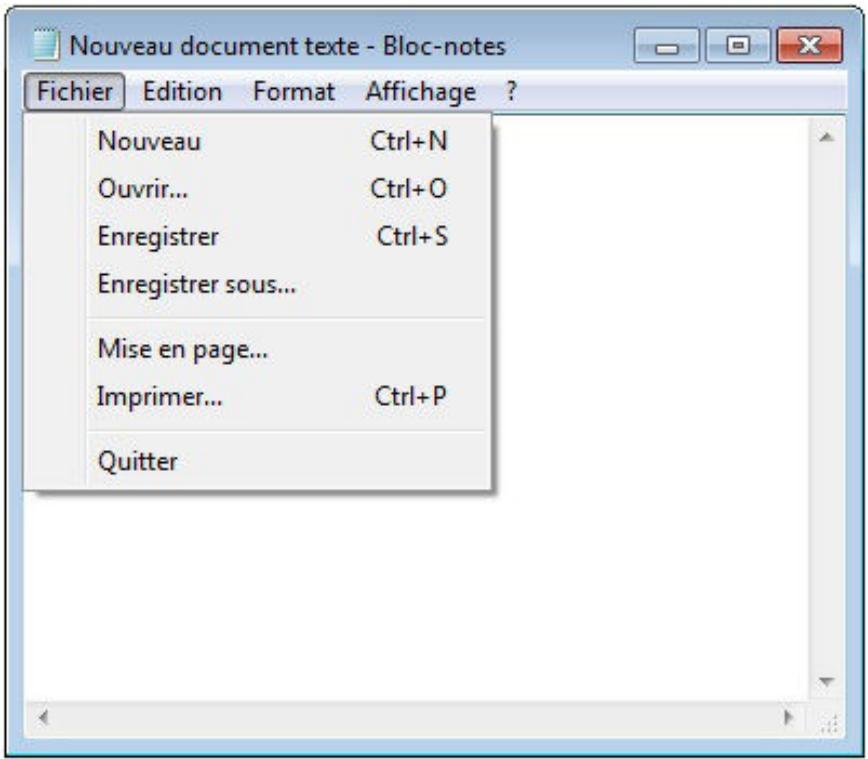

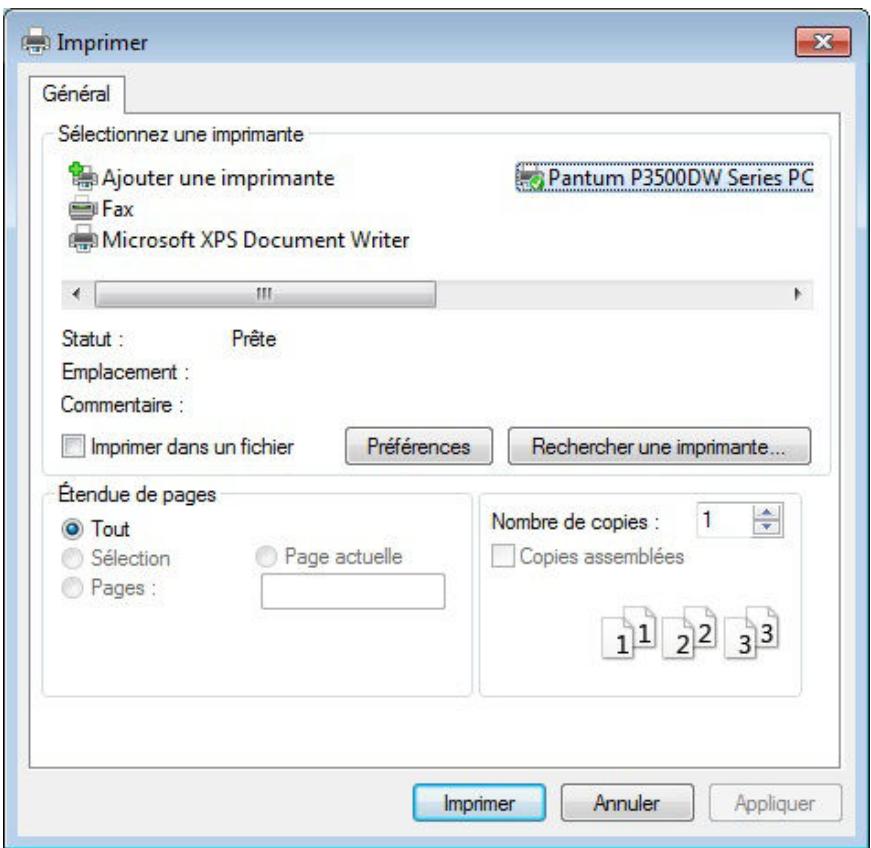

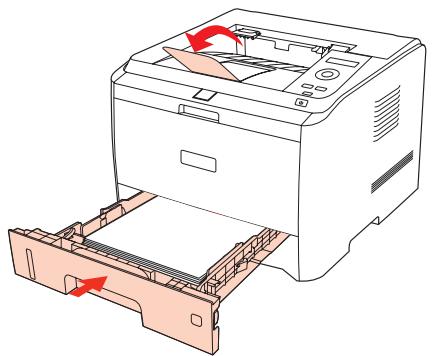

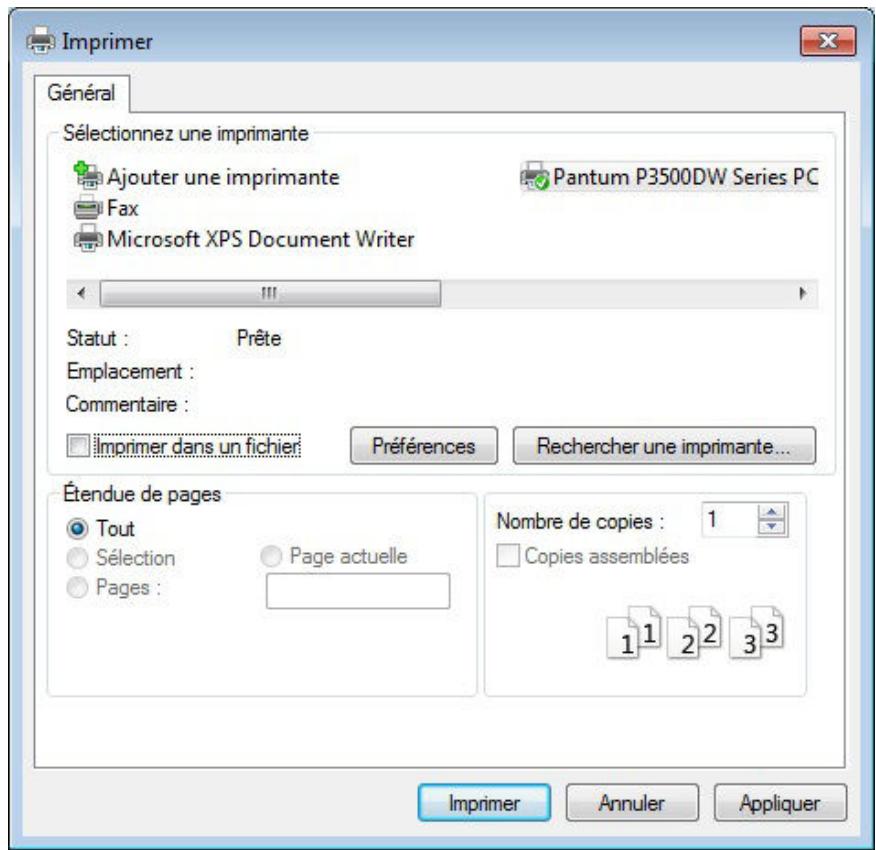

7.5. Impression automatique recto verso 7-9

1. Maintenance de routine 8-2

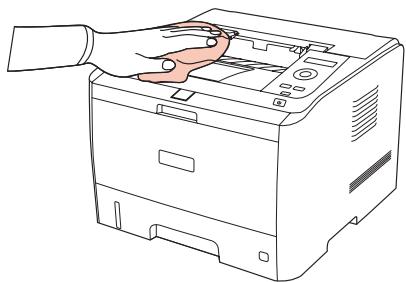

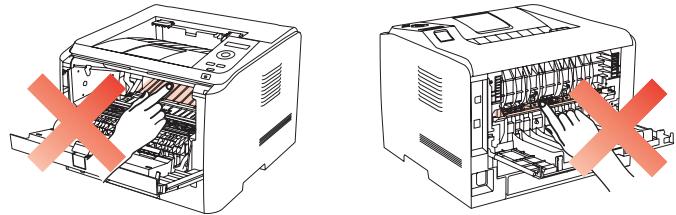

8.1. Nettoyage de l'imprimante 8-2 8.2. Maintenance de la cartouche de toner 8-3

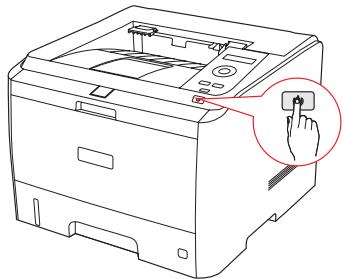

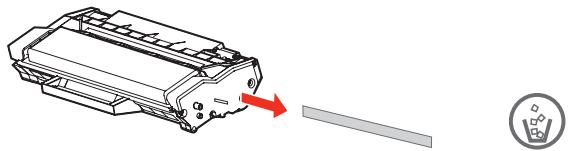

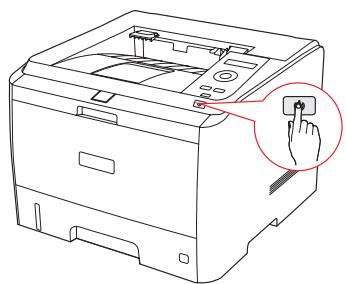

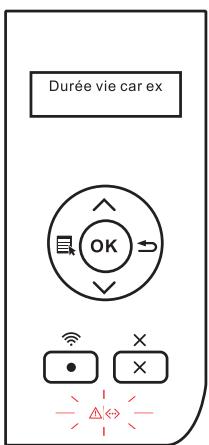

8.2.1. À propos des cartouches de toner laser 8-3 8.2.2. Remplacer la cartouche de toner 8-4

1. Résolution des problèmes 9-2

9.1. Retirer un bourrage papier 9-2

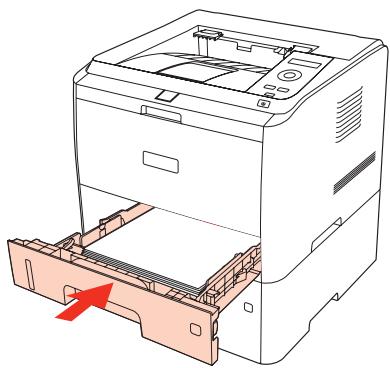

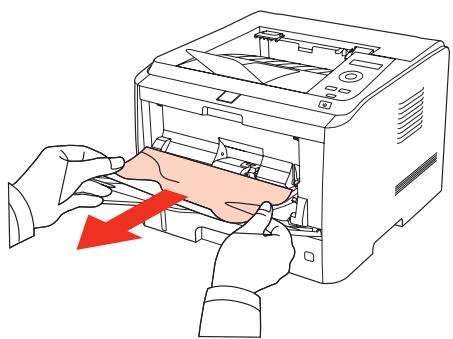

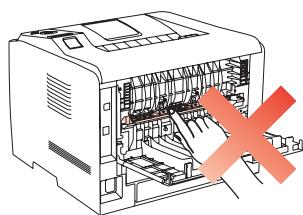

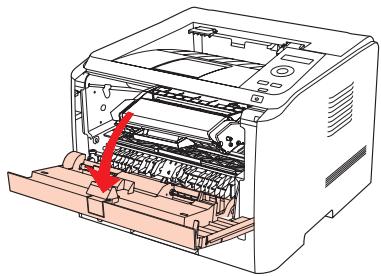

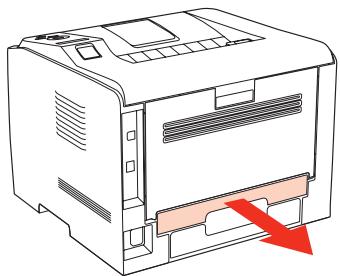

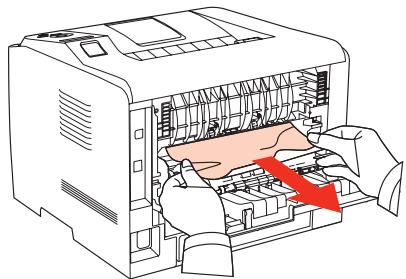

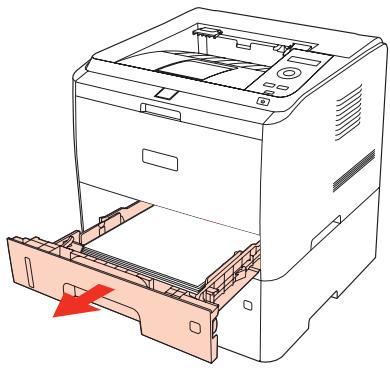

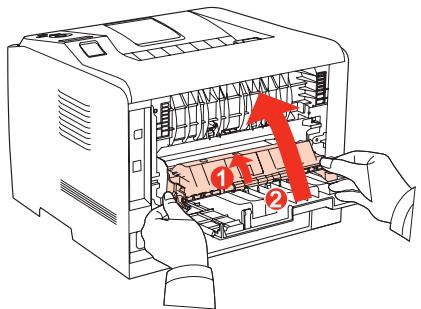

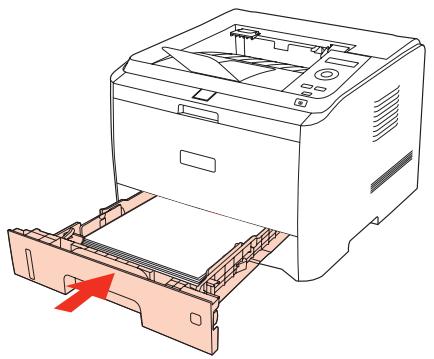

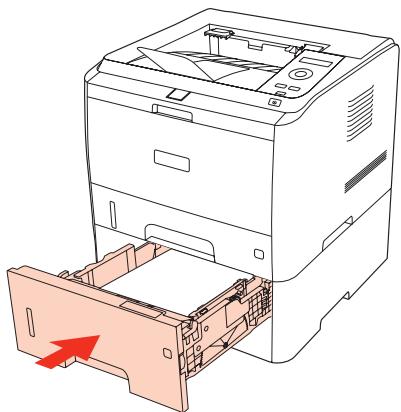

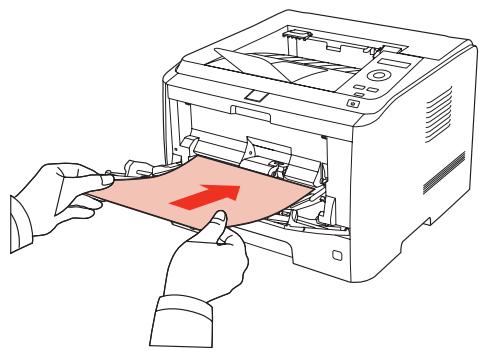

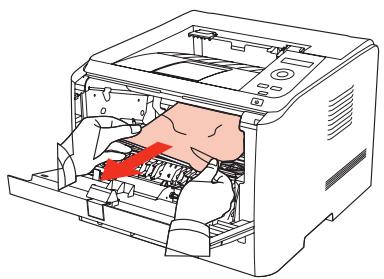

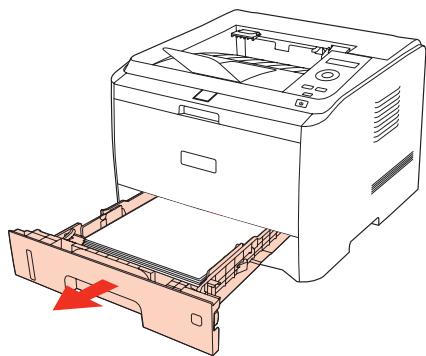

9.1.1. Bourrage papier dans le bac de chargement 9-2 9.1.2. Bourrage papier dans le bac d'entrée manuelle 9-3 9.1.3. Bourrage papier dans le bac en option 9-4 9.1.4. Bourrage papier interne 9-5 9.1.5. Bourrage papier dans l'unité de fusion 9-6 9.1.6. Bourrage dans l'unité d'impression recto-verso 9-7

9.2. Problème logiciel 9-8

9.3. Dépannage courant 9-8

9.3.1. Problèmes courants 9-8 9.3.2. Défauts d'image 9-10

Avant d'utiliser l'imprimante

Chapitre

1. Avant d'utiliser l'imprimante 1-2

1.1. Liste de contrôle 1-2 1.2. Vue du produit 1-3 1.3. Cartouche de toner pour imprimante laser 1-5 1.4. Panneau de commande 1-6 1.5. Impression du rapport sur le produit 1-7

1.1. Liste de contrôle

Lorsque vous ouvrez l'emballage, vérifiez la présence des pièces suivantes :

Pièces	Nom	Quantité
	Imprimante	1
	Cartouche de toner pour imprimante laser	1
	Câble d'interface USB	1
	Cordon d'alimentation	1
	CD-ROM	1
	Guide d'st冷冷age	1
	Garantie Pantum	1

Remarque : • La garantie Pantum peut ne pas être incluse dans certaines régions.

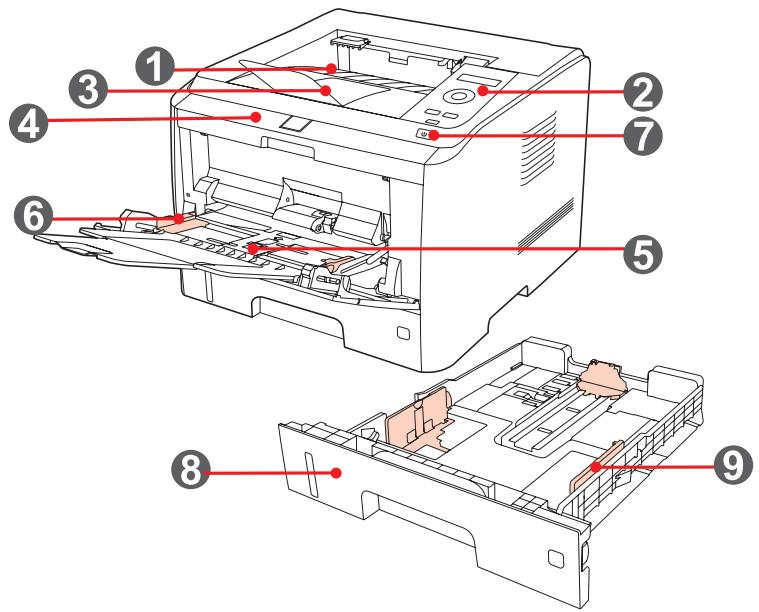

1.2. Vue du produit

Vue laterale

1	Bac de sortie	Pour stocker le papier imprimé

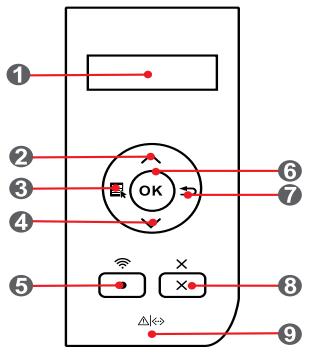

2	Panneau de commande	Pour indiquer l'état de l'imprimante et définir les paramètres d'impression
3	Plateau de sortie	Pour empêcher le papier imprimé de tomber
4	Capot avant	Pour ouvrir le capot avant afin de sorting la cartouche de toner laser
5	Bac d'entrée polyvalent	Pour ouvrir le capot avant du bac d'entrée polyvalent et placer un support d'impression
6	Guide du bac d'entrée polyvalent	Pour régler la largeur du papier
7	Bouton d'alimentation principale	Pourmettre l'appareil sous tension ou hors tension
8	Bac d'entrée standard	Pour charger le papier d'impression
9	Guide de largeur du papier	Pour régler la largeur du papier dans le bac d'entrée standard

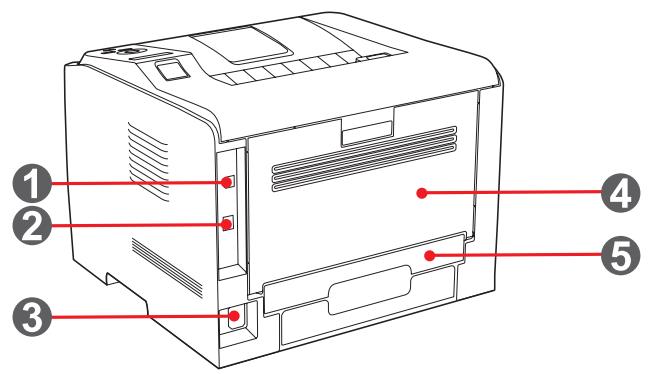

Vue arrière

1	Interface USB	Pour une connexion directe à l'ordinateur
2	Interface réseau	Pour connecter l'imprimante au réseau
3	Interface d'alimentation	Pour connecter le cordon d'alimentation
4	Capot arrêté	Doit être ouvert pour identifier le papier coincé
5	Unité d'impression recto versso	Pour éliminer un bourrage papier à l'arrière lors d'une impression recto versso

Remarque : • L'illustration peut varier en fonction des modèles et des fonctions.

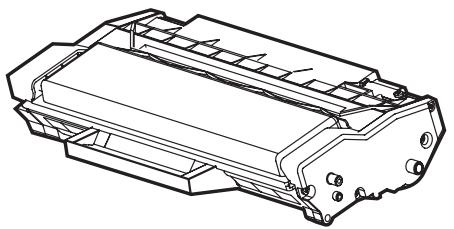

1.3. Cartouche de toner pour imprimante laser

Durée de vie de la cartouche de toner

Type	Volume d'impression moyen
Cartouche de toner pour imprimante laser de capacité standard	Environ 3 000 pages (le volume est basé sur la norme ISO/CEI 19752)
Cartouche de toner pour imprimante laser de capacité élevé	Environ 6 000 pages (le volume est basé sur la norme ISO/CEI 19752)
Cartouche de toner de très grande capacité pour imprimante laser	Environ 10 000 pages (le volume est basé sur la norme ISO/CEI 19752)

Remarque : • Le volume du modèle est susceptible d’être modifié sans préavis.

• La capacité des consommables peut varier en fonction des différents types utilisés.
• Nous recommandons d'utiliser des consommables Pantum d'origine.
• La garantie ne couvre pas les dommages causés par l'utilisation de consommables autres que Pantum.
• L'apparence des cartouches de toner laser varie en fonction de leur type. Les illustrations sont fournies à titre de référence uniquement.

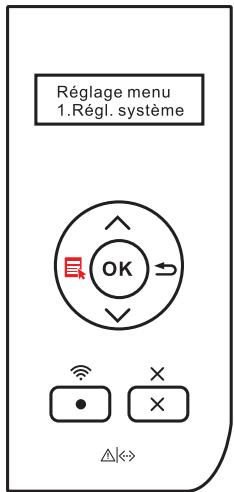

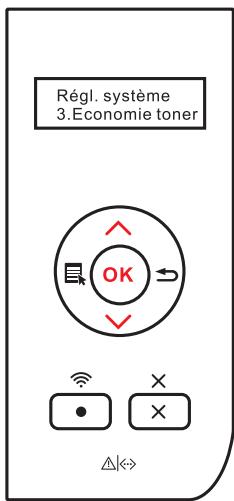

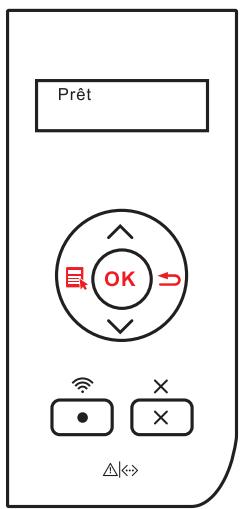

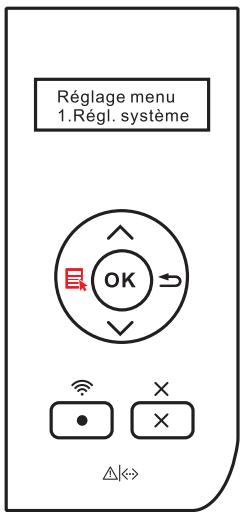

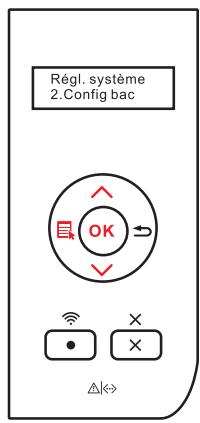

1.4. Panneau de commande

1. Présentation et fonctions du panneau de commande

Le panneau de commande de l'imprimante est représenté ci-dessous :

N°	Nom	Fonctions
1	Écran LCD	L'écran affiche des informations sur l'imprimante et peut être utilisé pour définir les paramètres du produit.
2	HAUT	Appuyez sur ce bouton pour naviguer dans chaque menu et ses options.Pour les options de menu nécessitant d'entrez des informations,changez les valeurs numériques en les faisant défilé.
3	Menu	Ouvrez le menu principal du panneau de commande pour définir les paramètres des menus.
4	Bas	Appuyez sur ce bouton pour naviguer dans chaque menu et ses options.Pour les options de menu nécessitant d'entrez des informations,positionnez le curseur, par exemple sur Adresse IP.
5	Rapport Wi-Fi/de configuration	Ce bouton active la fonction Wi-Fi et indique l'état de la connexionWi-Fi (s'applique au modele compatible Wi-Fi uniquement).Pour le modele non-Wi-Fi, ce bouton imprime la « page Infoisimpramente » et le « Rapport de configuration réseau » .
6	OK	• Appuyez sur ce bouton pour enregistrer les paramètres.• Ouvrez le sous-menu sur l'écran du panneau de commande.Sélectionnez l'options de menu.
7	Retour	Bouton Flèche de retour arrêté : utiliseze ce bouton pour exécuterles opérations suivantes :• Quitter le menu du panneau de commande.Revenir au menu précédent dans la liste dans le sous-menu.Revenir au menu précédent. Si vous vous trouvez dans lepremier menu, vous revenez à l'interface Prêt.
8	Annuler	Appuyez sur ce bouton pour annuler l'opération.L'opération d'impression en cours est annulée.
9	Indicateur de statut	Ce voyant indique l'état prêt, d'alarme et d'autres statuts del'imprimante.Voyant vert : Normal.Voyant orange : Alarme ou niveau de toner bas dans la cartouche.Voyant rouge : Erreur.
10	Témoind'alimentation	est vert lors du démarrage, du fonctionnement et lorsquel'imprimante est en veille. Affiche une lumière en continu une foisl'alimentation préte

2. Indicateur de statut

Le voyant multicolore peut être rouge, orange ou vert. Les significations sont les suivantes :

-Δ←→	Levoyant rouge indique qu'une erreur grave va se produit (cartouche de toner laser non installée, cartouche de toner laser incompatible avec l'imprimante ou bac à papier vide, par exemple). Dans ce cas, levoyant rouge reste allumé. Pour plus d'informations sur une erreur spécifique, consultez le chapitre 9 Dépannage.
-Δ←→	L'écran affiche des informations sur l'imprimante et peut être utilisé pour définir les paramètres du produit.
-Δ←→	Appuyez sur ce bouton pour naviguer dans chaque menu et ses options. Pour les options de menu nécessitant d'entrée des informations, changez les valeurs numériques en les faisant défiler.

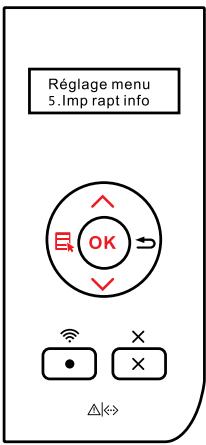

1.5. Impression du rapport sur le produit

Vous pouvez imprimer un rapport sur le produit en utilisant le panneau de commande. Ces pages peuvent vous aider à obtenir des informations sur le produit, établir des diagnostics et résoudre les problèmes associés au produit.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « 5. Impression info »

3) Appuyez sur « OK » pour entrer dans l'interface d'impression du rapport d'informations. Vous pouvez imprimer le rapport sur le produit en fonction de vos préférences.

Remarque : • S'il s'agit d'un modèle non-Wi-Fi, vous pouvez également imprimer le rapport de configuration du réseau de l'imprimante directement via le bouton de raccourci « Rapport de configuration réseau » sur le panneau de commande.

Papier et support d'impression

Chapitre

1. Papier et support d'impression 2-2

2.1. Caractéristiques du papier 2-2 2.2. Chargement du papier 2-4 2.2.1. Chargement du papier dans le bac d'entrée standard 2-4 2.2.2. Chargement du papier dans le bac d'entrée polyvalent 2-6 2.2.3. Chargement du papier dans le bac en option 2-7 2.3. Zone non imprimable 2-9

2.1. Caractéristiques du papier

P3500 Series	Bac d'entrée standard	Type de support	Papier ordinaire, fin
		Format du support	Auto*, A4, Lette, A5, Légal, Statement, B5, Folio, Oficio, Exécutif,ISO B5, A5 L, A6, B6, 16K, Big 16K, 32K, Big 32K.
		Grammage	60~105 g/m²
		Capacité maximale du plateau	250 pages
	Bac d'alimentation automatique polyvalent	Type de support	Papier ordinaire, papier épais, papier fin, film transparent, papier cartonné, étiquettes, enveloppés
		Format du support	Auto*, A4, Lette, Légal, Folio, Oficio, Statement, Exécutif, JIS B5,ISO B5, A5, A5 L, A6, B6, Env. Monarch, Env. DL, Env. C5, No.10 Env., Env C6, Carte postale japonaise, Carte postale, Yougata2, Nagagata3, Younaga3, Yougata4, Papier long (1,2 m), ZL, 16K, Big 16K, 32K, Big 32K.
		Grammage	60~200 g/m²
		Capacité maximale du plateau	60 pages
	Bac en option	Type de support	Auto*, Papier ordinaire, fin
		Format du support	Auto*, A4, A5 bord court, JIS B5, ISO B5, Lette, Légal, Exécutif, Folio, Oficio, Statement, 16K, Big 16K.
		Grammage	60~105 g/m²
		Capacité maximale du plateau	550 pages (bac en option unique)
	Capacité du bac de sortie	150 pages

Remarque : • Il est recommandé d'utiliser du papier standard et du papier recyclé pour l'imprimante.

• Il n'est pas recommandé d'utiliser de manière intensive des papiers spéciaux qui peuvent affecter la durée de vie de l'imprimante.
• Les supports d'impression qui ne respectent pas les conseils fournis dans ce Guide de l'utilisateur peuvent générer des impressions de mauvaise qualité, des bourrages papier fréquents et une usure excessive de l'imprimante.
• Les propriétés telles que le grammage, la composition, la texture et l'humidité sont des facteurs importants qui affectent les performances de l'imprimante et la qualité des résultats.
• Veuillez tenir compte des éléments suivants au moment de la sélection du support d'impression :
• Effet d'impression souhaité : Le support d'impression sélectionné doit être adapté aux exigences des tâches d'impression.
• Aspect lisse de la surface : la finesse de grain du support d'impression peut affecter la netteté de l'impression.
• Des résultats insatisfaisants peuvent être obtenus avec des supports d'impression ne respectant pas les conseils d'utilisation indiqués. Cela peut être dû à un fonctionnement incorrect, une température et une humidité inappropriées ou à d'autres facteurs échappant au contrôle de Pantum. Avant d'acheter un support d'impression en grande quantité, assurez-vous que ce dernier respecte les specifications indiquées dans ce Guide de l'utilisateur.
• L'utilisation d'un support d'impression qui ne répond pas à ces spécifications peut endommager l'imprimante.

Principes d'utilisation du papier et des documents

• Les papiers et documents granuleux, concaves, convexes, tachés d'huile ou très lisses n'offrent pas de bonnes performances d'impression.
• Vérifiez que de la poussière ne s'est pas déposée sur le papier et que ce dernier ne compte pas de particules duveteuses.
• Le papier doit être conservé à plat à l'abri de la chaleur et de l'humidité.

Description des papiers spéciaux

Cette imprimante prend en charge du papier d'impression spécial. Papiers spéciaux pris en charge : étiquettes, enveloppes, transparents, papiers épais, papiers fins, papiers cartonnés, etc. Le papier spécial doit être chargé dans le bac d'entrée polyvalent pour l'impression.

Remarque : • Lorsque vous utilisez du papier ou un support d'impression spécial, veillez à sélectionner le type et la taille de support correspondants dans les paramètres d'impression afin d'obtenir des résultats optimaux.

• Vous pouvez charger jusqu'à 60 pages dans le bac d'entrée polyvalent lorsque vous utilisez un support spécifique.

Types de support d'impression	Bonnes pratiques	Mauvaises pratiques
Étiquette	Utilisez exclusivement des feuilles d'étiquettes dont le papier doublure n'est pas découvert.Les étiquettes doivent être posées à plat lors de l'utilisation. Utilisez uniquement les étiquettes sur des feuilles entières.Nous ne garantissons pas que toutes les étiquettes du commerce respectent ces exigences.	Utiliser des étiquettes froissées, trouées ou endommagées.
Enveloppe	Les enveloppés doivent être chargées uniformément.	N'utilisez pas des enveloppés froissées, déchirées, collées ou endommagées.N'utilisez pas des enveloppés avec des trombones, des élastiques, des fenêtes ou matelassées.Uselisez des enveloppés avec des autocollants ou d'autres matérielles synthétiques.
Transparent	Utilisez uniquement des transparents adaptés aux imprimantes laser.	N'utilisez pas des supports d'impression transparens non adaptés aux imprimantes laser.
Papier épais,papier cartonné	Utilisez du papier épais uniquely si celui-ci est compatible avec les imprimantes laser et si son gramma repoundaux spécifications de cette imprimante.	Utilisez du papier dont le gramma est supérieur à la spécification du support recommdé pour cette imprimante uniquement si le papier est ajusté à cette imprimante.

2.2.1. Chargement du papier dans le bac d'entrée standard

1. Sortez complètement le bac d'entrée standard de l'imprimante.

1. Faites glisser le guide de longueur de papier et le guide de largeur de papier du bac d'entrée standard vers l'encoche de format de papier appropriée pour ajuster la longueur et la largeur du papier.

Remarque : • N'appliquez pas fortement les guides de longueur et de largeur de papier contre le papier afin de ne pas déformer ce dernier.

1. Déréglez le papier avant de le charger afin d'éviter de créer un bourrage papier ou un problème d'alimentation papier, puis chargez le papier dans le bac, face d'impression tournée vers le bas. Le bac d'entrée standard peut contenir 250 pages (80 g/m²) maximum.

Remarque : • Le bac de l'imprimante est doté d'une « molette de type de papier » pour le format de papier fréquemment utilisé, qui peut être réglée de manière appropriée. Lorsque le type de papier utilisé pour l'impression est différent de celui défini par la molette, l'écran LCD de l'imprimante indique l'erreur « Papier incomp ». Dans ce cas, vous devez réinitialiser la molette pour résoudre le problème.

• Pour les types de papiers indiqués sur la molette, définissez le format de papier sur le panneau de commande.
• Soulevez le plateau de sortie pour éviter que le papier imprimé ne glisse et ne tombe.

Remarque : • Si vous chargez plus de 250 pages (80 g/m²) dans le bac standard, un bourrage papier se produit ou le papier ne peut pas être entraîné. • Si vous effectuez une impression recto, orientez la face à imprimer (face vierge) vers le bas.

2.2.2. Chargement du papier dans le bac d'entrée polyvalent

1. Soulevez le bac de sortie pour éviter que le papier imprimé ne glisse et ne tombe, ou retirez immédiatement le document imprimé à la fin de l'impression.

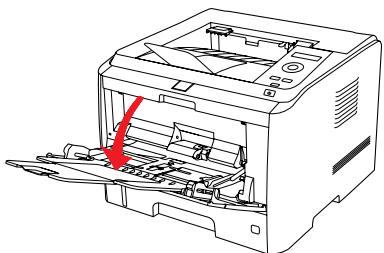

1. Ouvrez le bac d'alimentation polyvalent.

1. Faites glisser les guides du bac d'entrée polyvalent pour les ajuster sur les côtés du papier. N'appuyez pas trop fort pour éviter de créer un bouchon papier ou de désaligner le papier.

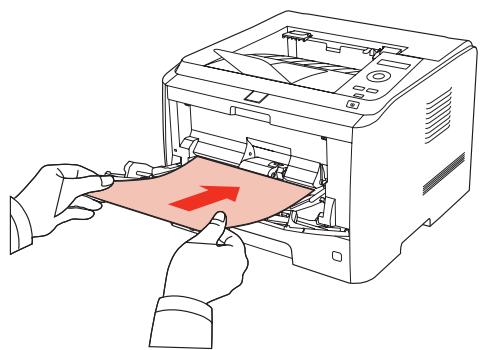

1. Placez le support d'impression (une enveloppe ou un transparent, par exemple) à deux mains dans le bac d'entrée polyvalent jusqu'à ce que la partie avant de l'enveloppe ou du transparent touche le rouleau de correction.

Remarque : • Lorsque vous chargez du papier dans le bac d'entrée polyvalent et que la source du papier est Sélect automatique ou Bac d'entrée polyvalent, l'impression s'effectue en priorité en utilisant le papier du bac d'entrée polyvalent.

• Vous pouvez charger 60 feuilles dans le bac d'entrée polyvalent.
• Chargez le support d'impression dans le bac d'entrée polyvalent, face imprimable tournée vers le haut. Lors du chargement, placez le papier dans le bac d'entrée polyvalent en présentant le haut du papier en premier.
• Lorsque vous utilisez du papier imprimé, tournez la face à imprimer (face vierge) vers le haut.
• À prosès l'impression, enlevez immédiatement le papier, les enveloppes ou les transparents. Si vous laissez le papier ou les enveloppes s'empiler, vous risquez de provoquer un bourrage papier ou un gondolement des supports.

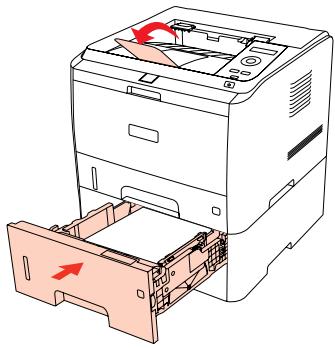

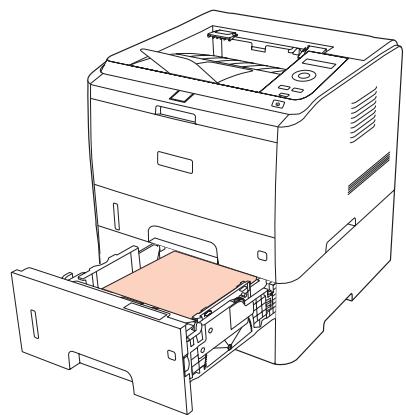

2.2.3. Chargement du papier dans le bac en option

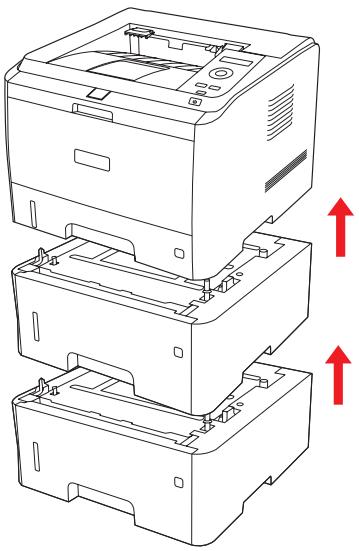

Des bacs en option peuvent être installés pour cette imprimante, chaque bac pouvant contenir 550 pages (80g/m^2) maximum. Si vous avez besoin de bacs en option, contactez le distributeur qui vous a vendu l'imprimante.

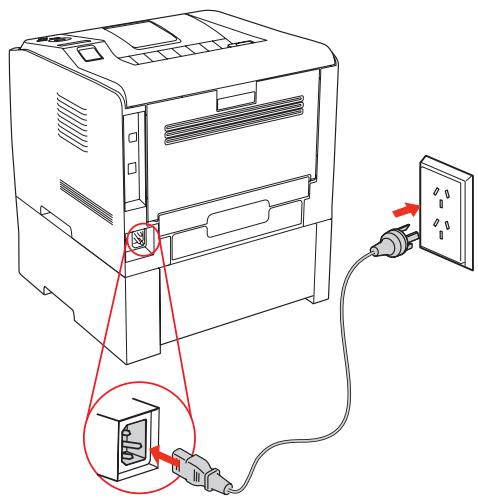

Remarque : • Pour l'installation du bac en option, consultez le chapitre 7.

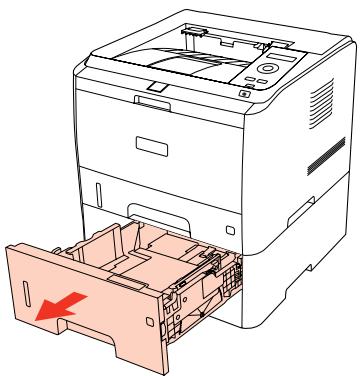

1. Sortez complètement le bac d'entrée en option de l'imprimante.

1. Faites glisser le guide de longueur de papier et le guide de largeur de papier du bac vers l'encoche de format de papier appropriée pour ajuster la longueur et la largeur du papier.

Remarque : • N'appliquer pas fortement les guides de longueur et de largeur de papier contre le papier afin de ne pas déformer ce dernier.

• Pour charger du papier de format L'égal, appuyez sur le bouton de déverrouillage à l'arrière du bac afin de tirer son extension.
• Déramez le papier avant de le charger afin d'éviter de cré enir 550 pages (80 g/m²) maximum.

Remarque : • Le bac de l'imprimante est doté d'une « molette de type de papier » pour le format de papier fréquemment utilisé, qui peut être réglée de manière appropriée. Lorsque le type de papier utilisé pour l'impression est différent de celui défini par la molette, l'écran LCD de l'imprimante indique l'erreur « Bac Option 1 », « Papier incomp ». Dans ce cas, vous devez réinitialiser la molette pour résoudre le problème.

• Pour les types de papiers indiqués sur la molette, définissez le format de papier sur le panneau de commande.
• Soulevez le plateau de sortie pour éviter que le papier imprimé ne glisse et ne tombe.

Remarque : • Si vous chargez plus de 550 pages (80 g/m²) dans le bac en option, un bourrage papier se produit ou le papier ne peut pas être entraîné.

• Si vous effectuez une impression recto, orientez la face à imprimer (face vierge) vers le bas.
• Pour l'installation du bac en option, consultez le guide d'installation du bac.

2.3. Zone non imprimable

La zone non imprimable est grisée.

Utilisation	Format de papier	Marges supérieure et inférieure (A)	Marges de gauche et de droite (B)
Imprimer	A4	4.2 mm (0,165 pouce)	4.2 mm (0,165 pouce)
	Lettre	4.2 mm (0,165 pouce)	4.2 mm (0,165 pouce)

Remarque : • Les paramètres de marge indiqués ci-dessus correspondent uniquement à l'imprimante PCL6.

Installation et désinstallation du pilote logiciel

1. Installation et déinstallation du pilote logiciel 3-2

3.1. Pilote Windows 3-2 3.1.1. Introduction 3-2 3.1.2. Étapes de l'installation 3-2 3.1.3. Installation du pilote 3-11 3.2. Installation du pilote logiciel sur un système Mac 3-13

3.1.1. Introduction

Le pilote logiciel permet aux utilisateurs d'exécuter les programmes d'installation et de désinstallation via leurs assistants respectifs qui fournissent les modules et les fonctions principaux suivants :

• « Autorun » permet le lancement automatique du CD d'installation.
• Installation : permet aux utilisateurs d'accéder à l'assistant d'installation du pilote de l'imprimante.
• Désinstallation : permet aux utilisateurs d'accéder à l'assistant de désinstallation du pilote de l'imprimante.

Remarque : • Pour les utilisateurs de Windows XP et de Windows Server 2003, lors de la première connexion du matériel, la fenêtre de l'Assistant Nouveau matériel détecté apparaît. Veuillez fermer cette fenêtre. Si la fenêtre reste ouverte, l'imprimante peut ne pas être détectée et l'installation échoue.

3.1.2.1. Installation du modèle USB

Interface d'exécution automatique

Après avoir lancé le CD d'installation, le programme s'exécute automatiquement et affiche l'interface suivante :

PANTUM

Interface d'installation

À la fin de l'exécution automatique, l'interface d'installation suivante apparaît :

Remarque : • Les informations visibles dans l'interface peuvent varier en fonction des modèles d'imprimantes.

Description des options :

• Langue d'installation : il s'agit de la langue correspondant au système d'exploitation par défaut ; vous pouvez sélectionner une langue différente si vous le souhaitez.
• Sélectionnez une imprimante : indiquez le modèle d'imprimante. Vous pouvez sélectionner le modèle correspondant en fonction de l'imprimante à installer. Mode d'installation : « Imprimante USB » est coché par défaut.
• Guide de l'utilisateur : cliquez pour afficher les documents Guide de l'utilisateur.
• Accord de licence : « J'accepte l'Accord de licence » est coché par défaut. Cliquez sur l'accord pour ouvrir la fenêtre correspondante, comme illustrée ci-dessous :

Cliquez sur « Retour » pour revenir à l'interface d'origine.

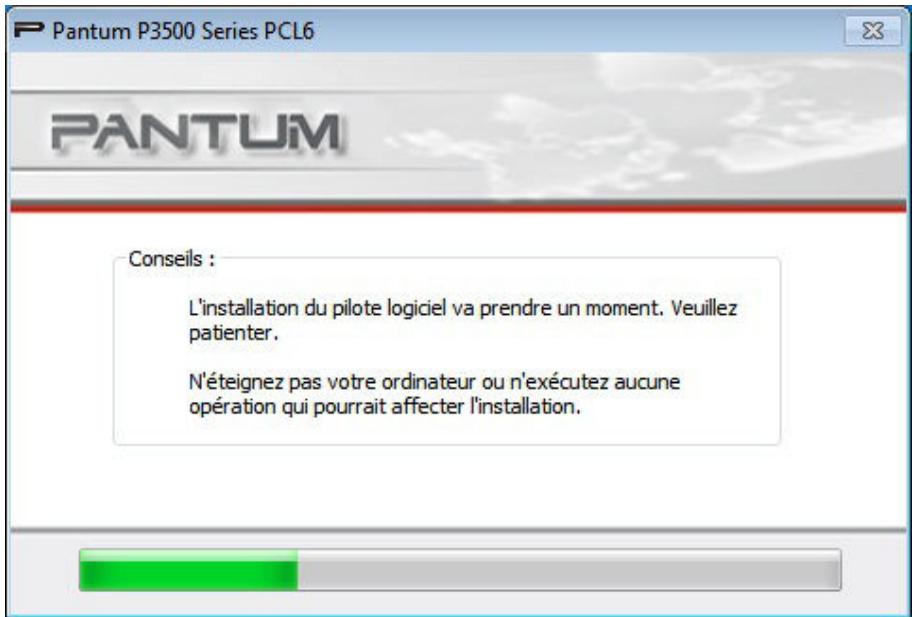

Interface du processus d'installation

Sélectionnez Installer pour accéder à l'interface du processus d'installation du pilote.

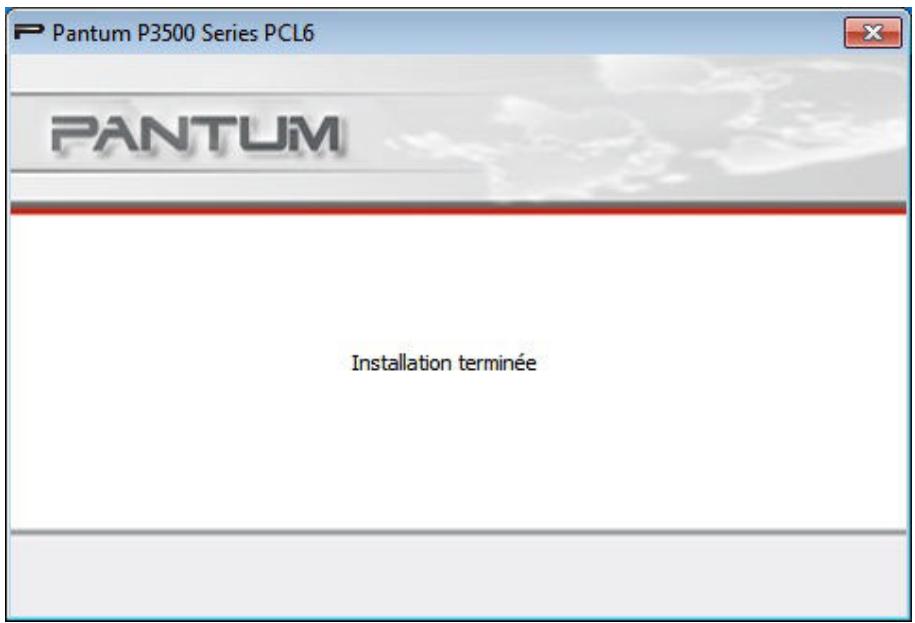

4) Installation terminée

Le programme entre automatiquement dans cette interface à la fin de l'installation du pilote. Il en sort automatiquement en 3 secondes et définit l'imprimante par défaut.

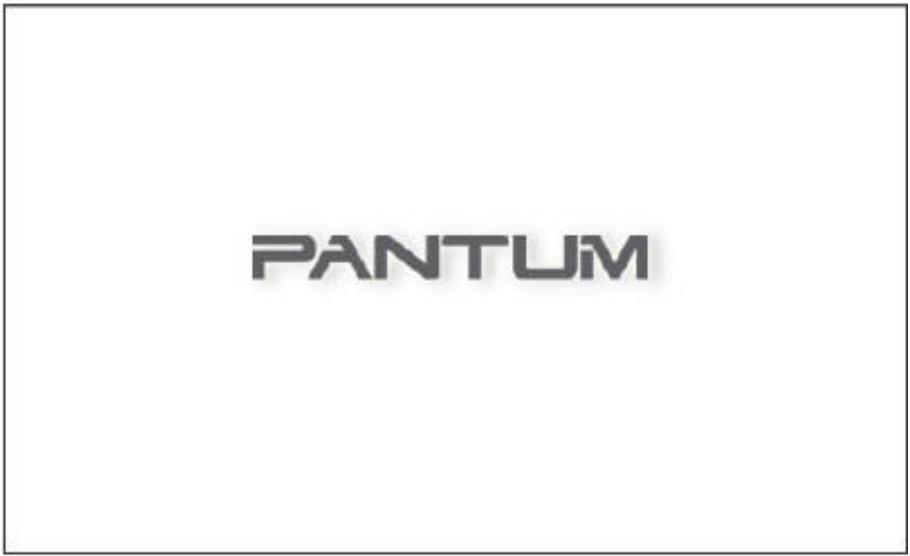

Lancement de l'interface

Après avoir inséré le CD, l'interface principale s'affiche et le programme s'exécute automatiquement.

Configuration de l'installation

À la fin de l'interface, l'interface de configuration d'installation s'affiche. Vous pouvez sélectionner le nom de série correspondant, la langue et la méthode d'installation en fonction du modèle d'imprimante à installer.

Instruction d'installation :

Imprimante USB : applicable à l'installation locale de tous les modèles.

Imprimantes connectées au réseau : applicable à l'installation réseau du modèle RÉSEAU ou à la réinstallation lorsque le modèle Wi-Fi est connecté à Internet.

Imprimantes connectées à un nouveau réseau : applicable uniquement à la configuration du réseau Wi-Fi pour les modèles dotés de cette fonction.

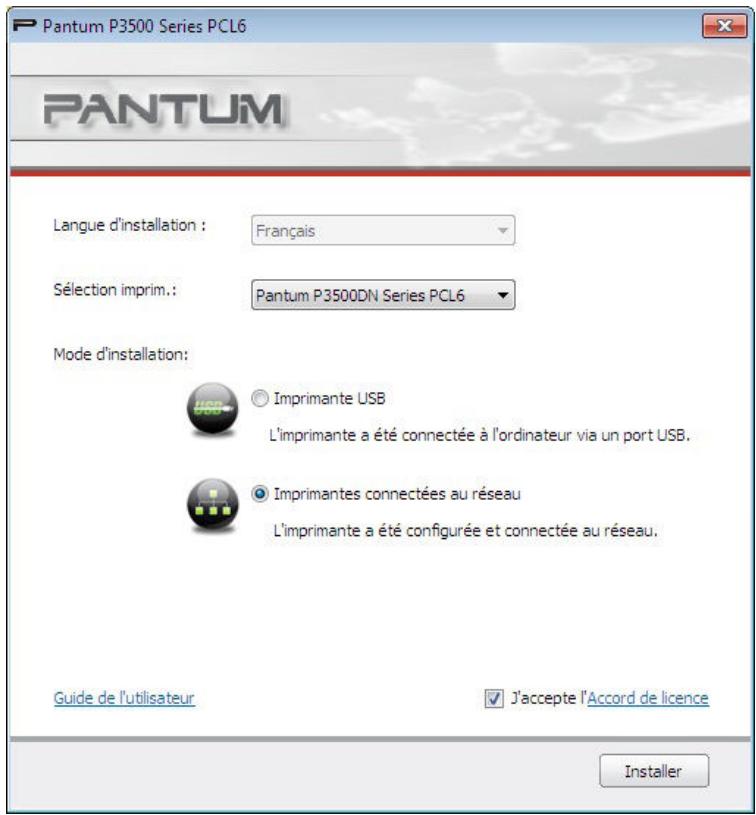

1. Installation du modèle réseau câble

1) L'interface suivante s'affiche si vous installez le modele Réseau cable

Sélectionnez le modèle Réseau cable correspondant via « Sélectionnez une imprimante » ; les options d'installation correspondantes sont disponibles via le mode Installation.

Interface Recherche d'imprimantes

Après l'entrée dans l'interface Recherche d'imprimantes, le programme vérifie automatiquement que des imprimantes appropriées sont connectées à l'ordinateur.

3) Liste des imprimantes

Après avoir recherché les imprimantes, le programme affiche automatiquement l'interface « Sélectionnez une imprimante ». Vous pouvez sélectionner l'imprimante trouvée ou ajouter l'imprimante en ajoutant manuellement l'adresse IP ou le nom d'hôte.

Remarque

• Si le nom de l'imprimante n'apparaît pas dans la liste des imprimantes détectées, cliquez sur Actualiser, puis recherchez de nouveau les imprimantes du réseau.
• Si vous connaissiez l'adresse IP de l'imprimante à connecter, vous pouvez sélectionner Préciser une adresse IP pour l'installation pour entrer l'adresse IP de l'imprimante pour permettre la connexion.

Interface d'installation d'imprimante

Cliquez sur « Suivant » dans l'interface « Recherche d'imprimantes » ; le programme affiche l'interface d'installation de l'imprimante. Une fois l'installation terminée, le programme affiche l'interface « Installation terminée », la quatre au bout de 3 secondes et définit l'imprimante par défaut.

2. Installation du modèle wi-fi

1) Si vous installez le modele Wi-Fi, l'interface suivante s'affiche :

Sélectionnez le modèle Wi-Fi correspondant via « Sélectionnez une imprimante » ; les options d'installation correspondantes sont disponibles via le mode Installation. En principe, vous sélectionnez la troisième méthode d'installation lors de la première installation.

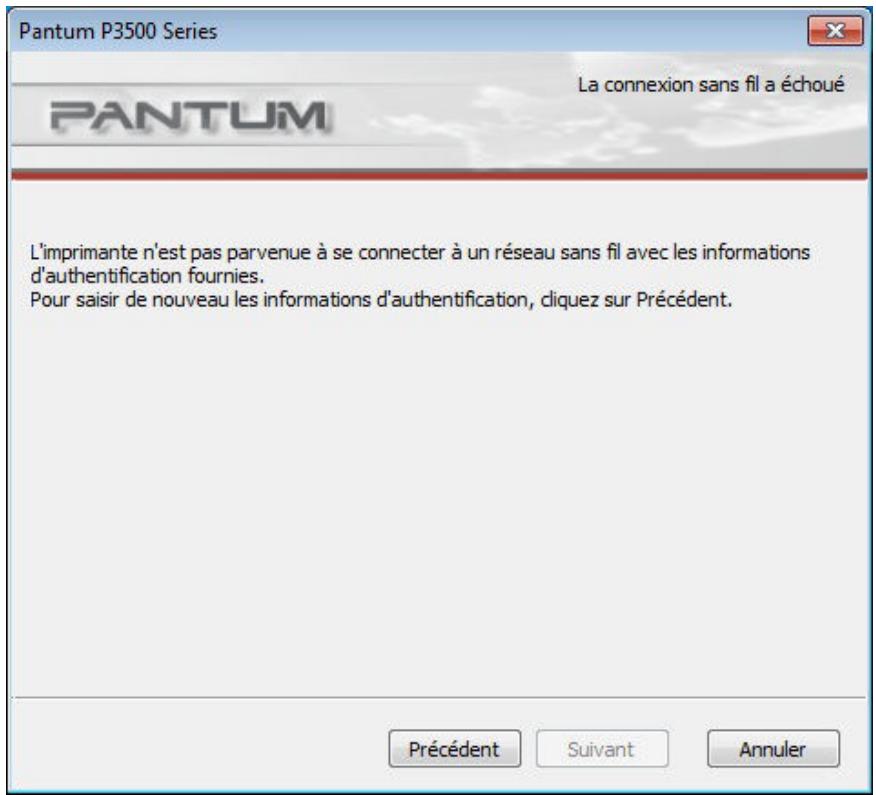

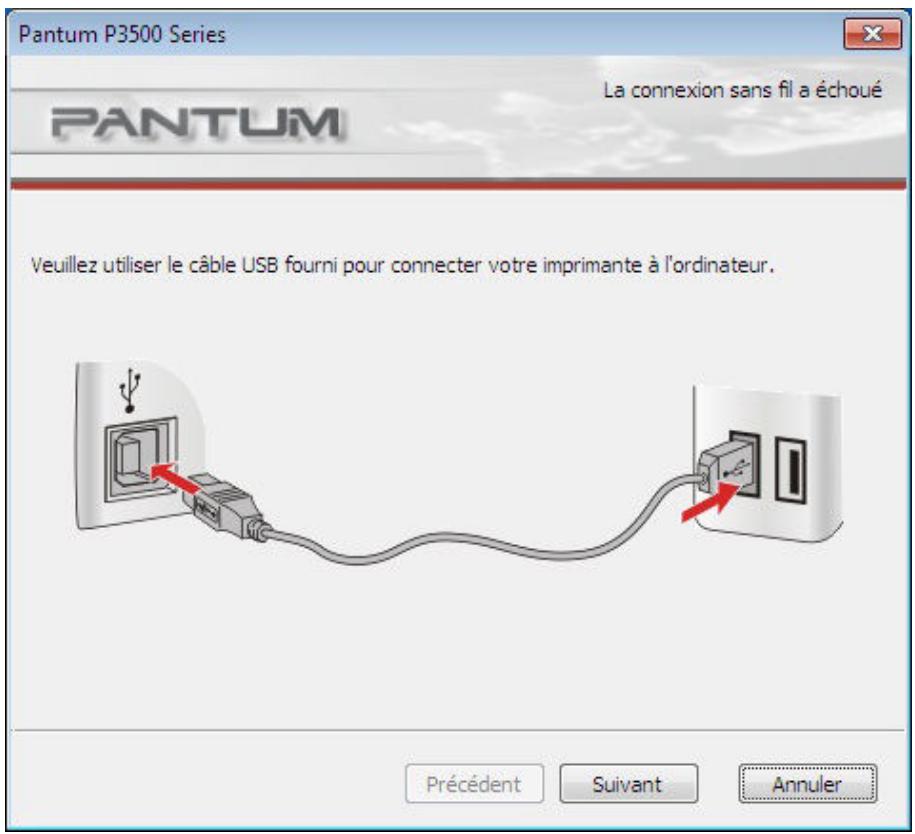

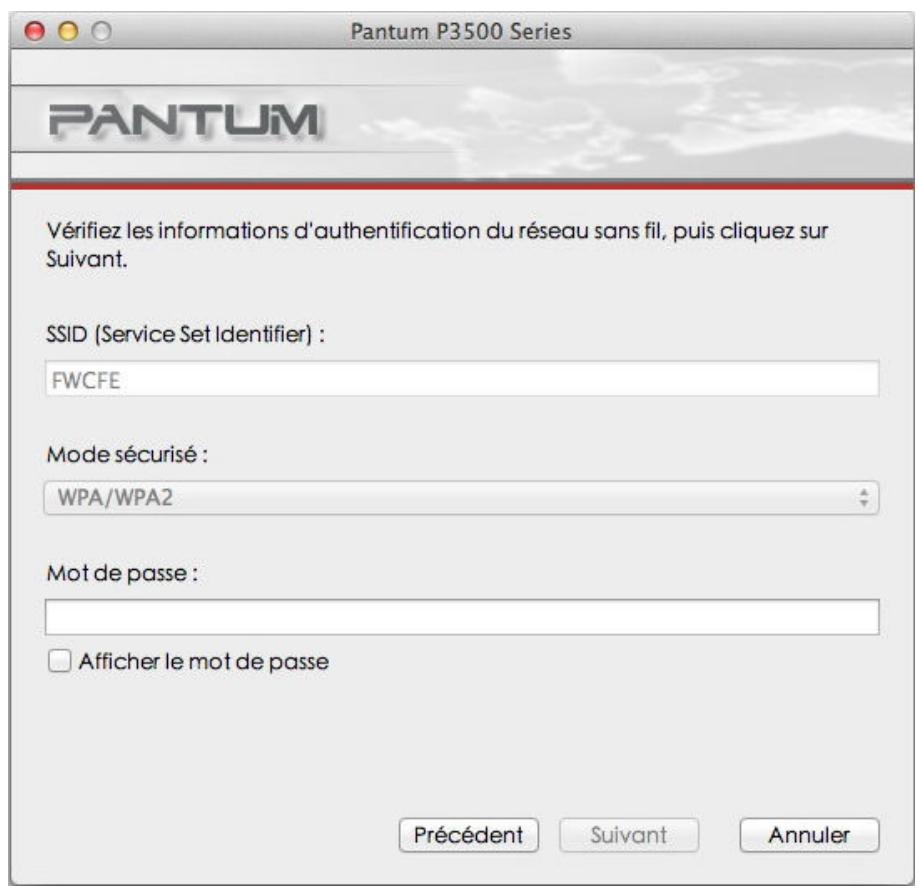

Interface de configuration Wi-Fi

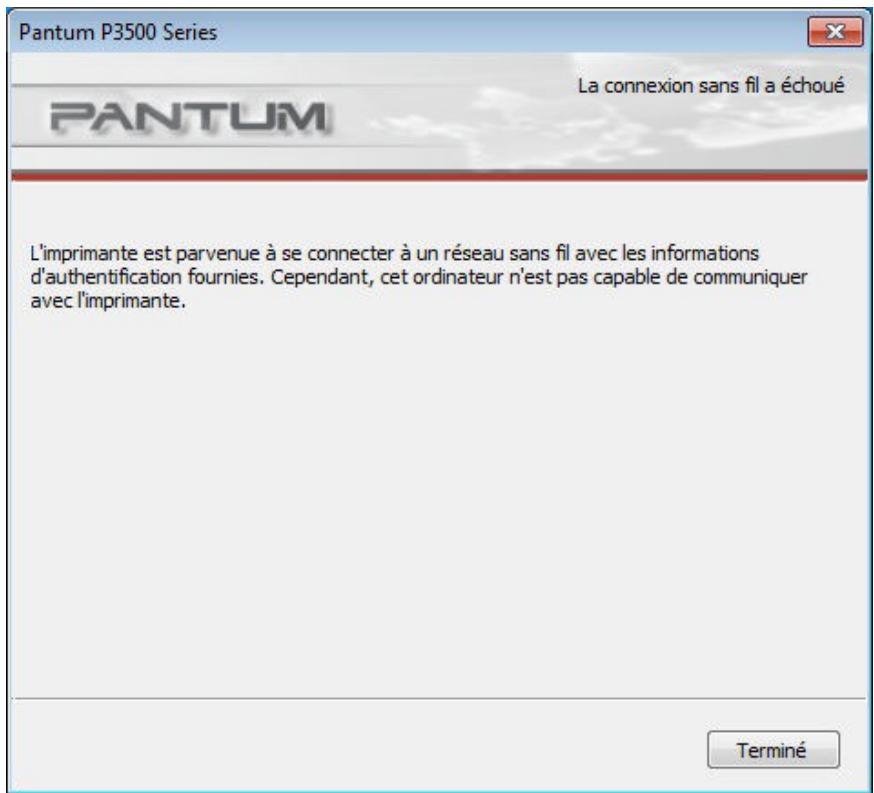

3) Interface d'installation terminée

Cette interface indique que l'installation est terminée. Il en sort automatiquement en 3 secondes et définit l'imprimante par défaut.

3.1.3. Installation du pilote

Sélectionnez le mode de désinstallation.

Cliquez sur Démarrer > Tous les programmes pour rechercher le dossier « Pantum », puis cliquez sur le nom du produit à désinstaller pour entrer dans l'interface de désinstallation. Ou bien, cliquez sur Démarrer > Panneau de configuration, puis cliquez sur Déinstaller des programmes pour rechercher le programme à désinstaller avec l'interface de désinstallation illustrée ci-dessous.

2) Sélectionnez le nom de l'imprimante à supprimer, puis cliquez sur « Supprimer une imprimante » ou directement sur « Supprimer toutes les imprimantes » pour afficher l'interface du processus de déinstallation.

3) Invitation de vérification du privilège de déinstallation.

S'il reste des tâches dans la file d'attente d'impression, le message d'avertissement « L'imprimante laser Pantum P3500 Series est en cours d'utilisation. Veuillez désinstaller le pilote après avoir terminé l'impression » s'affiche. Voir l'illustration ci-dessous :

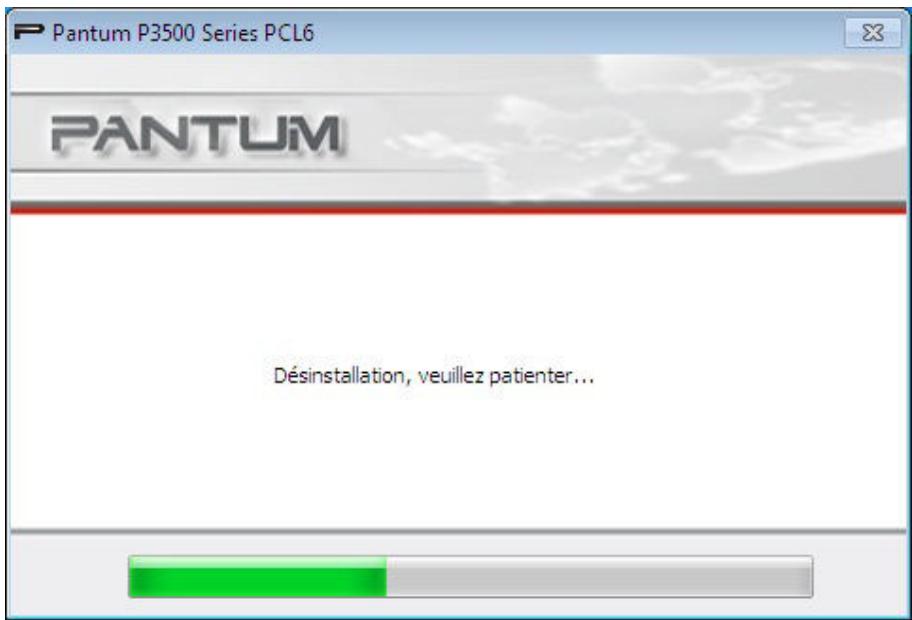

Interface de déinstallation terminée

Lorsque la barre de progression est complète, l'interface Terminé apparait.

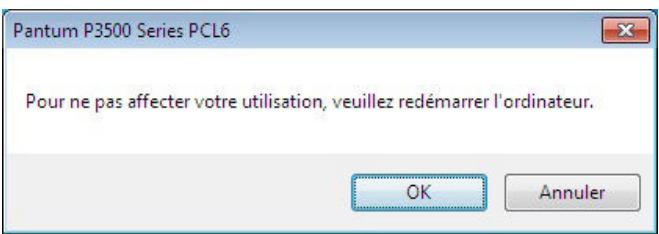

Cliquez sur le bouton « Terminé » ; la fenêtre contextuelle suivante s'affiche et demande de redémarrer l'ordinateur. Cliquez sur « OK » pour quitter le programme de désinstallation et redémarrer l'ordinateur, ou bien cliquez sur « Annuler » pour quitter le programme de désinstallation.

3.2. Installation du pilote logiciel sur un système mac

L'installation comprend plusieurs étapes : introduction, licence, volume de destination, type d'installation, installation et récapitulatif.

Étapes d'installation :

1. Introduction

Insérez le CD-ROM dans le lecteur, exécutez le CD-ROM et cliquez sur le package d'installation pour système Mac. L'interface suivante s'affiche :

2. Licence

Cliquez sur Continuer dans la fenêtre illustrée ci-dessus pour afficher le contenu de l'accord de licence :

1. Cliquez sur Continuer ; la boîte de dialogue « Pour poursuivre l'installation du logiciel, vous devez accepter les termes du contrat de licence du logiciel » apparait.

Cliquez sur Accepter pour accepter le contrat de licence et poursuivre l'installation.

4. Type d'installation

Affiche les informations associées à l'installation, comme indiqué ci-dessous.

Cliquez sur Installer : la boîte de dialogue suivante apparaît. Après vous être connecté en tant qu'administrateur et avoir obtenu l'autorisation, vous pouvez poursuivre l'installation.

5. Installation

Il est possible de suivre la progression de l'installation, comme illustré ci-dessous.

6. Récapitulatif

L'installation s'achève, comme illustré ci-dessous.

Configuration réseau (pour les modèles d'imprimante qui prennent en charge les fonctions réseau câble/sans fil)

1. Configuration réseau (pour les modèles d'imprimante qui prennent en charge les fonctions réseau câble/sans fil). 4-2

4.1. Configuration réseau câble (pour les modèles d'imprimantes qui prennent en charge les fonctions réseau câble) 4-2 4.2. Configuration réseau sans fil (pour les modèles d'imprimantes qui prennent en charge les fonctions réseau sans fil) 4-2

4.2.1. Wi-Fi Protected Setup 4-2 4.2.2. Configuration via l'outil de configuration Wi-Fi 4-3 4.2.3. Configuration via le serveur Web 4-15 4.2.4. Activation/Désactivation du périphérique sans fil 4-16

4.3. Définir l'imprimante du réseau 4-17

4.3.1. Paramètres du serveur Web 4-17 4.3.2. Paramètres du panneau de configuration 4-20

4.1. Configuration réseau câble (pour les modèles d'imprimantes qui prenant en charge les fonctions réseau câble)

Les imprimantes qui prennent en charge l'impression en réseau cable peuvent être connectées au réseau LAN ou WAN. Dans ce cas, l'imprimante fonctionne via une connexion réseau cable.

Dans cette configuration, l'imprimante est directement connectée au réseau et vous pouvez la configurer afin de permettre à tous les ordinateurs du réseau d'imprimer directement sur celle-ci et de partager l'impression dans le réseau.

Avant de démarrer l'imprimante, connectez le câble réseau au port réseau de l'imprimante, puis vérifiez que l'imprimante et l'ordinateur se trouvent dans le même environnement réseau pour connecter directement l'imprimante au réseau. Pour plus d'informations, consultez le chapitre 3.

4.2. Configuration réseau sans fil (pour les modèles d'imprimantes qui prennent en charge les fonctions réseau sans fil)

Pour les modèles d'imprimantes qui prennent en charge la fonction Wi-Fi, vous pouvez connecter l'imprimante au réseau sans fil via « Wi-Fi Protected Setup », « Configuration de serveur Web » ou « Outil de configuration Wi-Fi »

Mode Poste de travail sans fil

L'imprimante communique avec le périphérique sans fil par le biais d'un point d'accès.

Remarque : • L'imprimante peut se connecter simultanément au réseau filaire et au réseau sans fil.

4.2.1. Wi-Fi protected setup

Si le routeur sans fil auquel l'imprimante va être connectée prend en charge la fonction Wi-Fi Protected Setup, vous n'avez pas besoin d'utiliser l'ordinateur. Il suffit d'utiliser le bouton « Wi-Fi » sur le panneau de commande de l'imprimante pour effectuer la connexion entre l'imprimante et le réseau sans fil.

Méthode de configuration : Sur le panneau de commande de l'imprimante, appuyez sur le bouton « Wi-Fi » pendant deux secondes environ pour lancer Wi-Fi Protected Setup ; le voyant du bouton « Wi-Fi » clignote. Appuyez sur le bouton WPS sur le routeur sans fil, 2 minutes après le lancement ; l'imprimante se connecte au réseau sans fil.

4.2.2. Configuration via l'outil de configuration wi-fi

L'util de configuration Wi-Fi est un logiciel qui permet de définir l'identificateur SSID, la méthode de chiffrement et le mot de passe de l'imprimante. Utilisez le câble USB pour connecter l'imprimante à l'ordinateur, puis lancez l'util de configuration de réseau sans fil Pantum sur votre ordinateur et réalisez la configuration de réseau sans fil sur l'imprimante.

Ouvrez l'util de configuration Wi-Fi depuis le package d'installation du pilote. Les étapes sont les suivantes :

1) Dépouiller la carte réseau sans fil

L'util de configuration Wi-Fi peut chercher le réseau sans fil automatique en utilisant la carte réseau sans fil de l'ordinateur. Si l'ordinateur ne dispose pas d'une carte réseau sans fil, l'option permettant de saisir manuellement le SSID est automatiquement cochée sur la page de la liste des réseaux sans fil. Passez à l'étape 3 dans ce cas.

2) Listes des réseaux sans fil

Après le lancement de l'outil de configuration, la liste des réseaux détectés par le programme de configuration de réseau sans fil s'affiche pour vous permettre de sélectionner le réseau sans fil.

Remarque : ·Après avoir lancé l'outil de configuration, la liste des réseaux s'affiche avec les informations trouvées par le programme (nom du réseau sans fil, par exemple trié en fonction de son SSID). Vous pouvez sélectionner un élément de la liste, puis double-cliquer ou cliquer sur Suivant pour accéder à l'interface de saisie des informations.

• « Saisir l'identificateur SSID manuellement » : cliquez pour accéder à l'interface de saisie manuelle du SSID (étape 3).
• « Actualiser » : nouvelle recherche des informations de réseau sans fil.
• « Suivant » : entrée dans l'interface d'entrée des informations.
• « Annuler » : l'invite d'annulation s'affiche si vous cliquez sur ce bouton, comme indiqué ci-dessous (cliquez sur « OK » pour quitter ; autrement, l'interface d'origine reste affichée).

3) Saisir manuellement le SSID

Cliquez sur « Saisir l'identificateur SSID manuellement » pour afficher l'interface de saisie manuelle du SSID.

Dans la barre SSID, entrez le SSID de l'imprimante à connecter.

Cliquez sur Imprimer Page d'informations réseau sans fil pour imprimer la liste des réseaux sans fil détectés par l'imprimante.

Remarque : • Si l'imprimante avec la configuration en cours est en train d'imprimer, la fenêtre d'erreur suivante s'affiche.

4) Configuration de la saisie des informations

Dans l'interface de saisie des informations, vous pouvez définir les informations relatives au réseau sans fil.

Remarque : • Il existe trois types de modes sécurisés : Aucun, WEP et WPA/WPA2. Lorsque le type Aucun est sélectionné, le champ du mot de passe est masqué. Cela signifie qu'aucun mot de passe n'est nécessaire lors de la connexion au SSID fourni. Un mot de passe WEP comprend de 1 à 26 caractères, et un mot de passe WPA/WPA2 comprend de 8 à 64 caractères.

• L'option d'affichage du mot de passe est désactivée par défaut. Lorsqu'elle est cochée, le mot de passe saisi s'affiche en clair; il n'est pas remplacé par des astérisques.

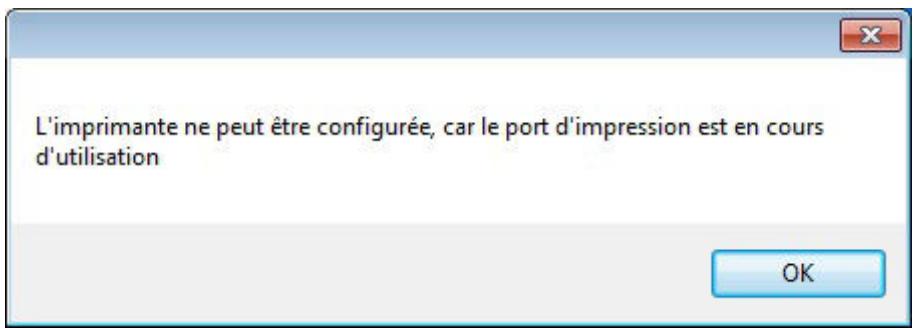

Si l'imprimante avec la configuration en cours est en train d'imprimer, la fenêtre d'erreur suivante s'affiche.

5) Configuration réalisée

Après avoir réalisé les étapes ci-dessus, l'interface des résultats de configuration du réseau sans fil s'affiche. Le résultat de la configuration s'affiche.

Si la configuration du réseau sans fil de l'imprimante est réussie, l'interface suivante s'affiche :

Le message suivant apparait si l'imprimante n'est pas connectée à l'ordinateur : « Veuillez utiliser le câble USB fourni pour connecter votre imprimante à l'ordinateur. »

Cliquez sur « Suivant » ; le programme recherche automatiquement les imprimantes connectées au PC. Si la recherche des modèles d'imprimantes pris en charge par le PC échoue, l'interface en cours reste affichée. Si des modèles pris en charge sont détectés, le message « Tentative de création d'une connexion sans fil avec l'imprimante » s'affiche.

Le message suivant s'affiche si l'imprimante ne parvient pas à appliquer la configuration en utilisant le réseau sans fil fourni :

L'imprimante n'est pas parvenue à se connecter à un réseau sans fil avec les informations d'authentification fournies. Pour saisir de nouveau les informations d'authentification, cliquez sur Précédent.

Le message suivant s'affiche si l'imprimante est capable d'appliquer la configuration en utilisant le réseau sans fil fourni, et si l'ordinateur ne prend pas en charge le réseau sans fil :

L'imprimante est parvenue à se connecter à un réseau sans fil avec les informations d'authentification fournies. Cependant, l'ordinateur n'est pas capable de communiquer avec l'imprimante.

4.2.2.2. Configuration de système mac

Les systèmes d'exploitation suivants sont compatibles : Mac OS 10.6, 10.7, 10.8, 10.9, 10.10 et 10.11.

1) Déconnecter la carte réseau sans fil L'outil de configuration Wi-Fi peut chercher le réseau sans fil automatiquement en utilisant la carte réseau sans fil de l'ordinateur. Si l'ordinateur ne dispose pas de carte réseau sans fil, l'option permettant de saisir manuellement le SSID est automatiquement cochée sur la page de la liste des réseaux sans fil. Passez à l'étape 3 dans ce cas. 2) Liste des réseaux sans fil

Après le lancement de l'outil de configuration, la liste des réseaux détectés par le programme de configuration de réseau sans fil s'affiche pour vous permettre de sélectionner le réseau sans fil.

Remarque : ·Après avoir lancé l'outil de configuration, la liste des réseaux s'affiche avec les informations trouvées par le programme (nom du réseau sans fil, par exemple trié en fonction de son SSID). Vous pouvez sélectionner un élément de la liste, puis double-cliquer ou cliquer sur Suivant pour accéder à l'interface de saisie des informations.

• « Saisir l'identificateur SSID manuellement » : cliquez pour accéder à l'interface de saisie manuelle du SSID (étape 3).
• « Actualiser » : nouvelle recherche des informations de réseau sans fil.
• « Suivant » : entrée dans l'interface d'entrée des informations.

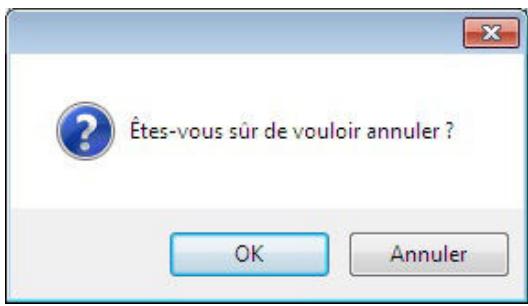

• « Annuler » : l'invite d'annulation s'affiche si vous cliquez sur ce bouton, comme indiqué ci-dessous (cliquez sur « OK » pour quitter ; fait disparaître l'interface d'origine) :

3) Saisir manuellement le SSID

Cliquez sur « Saisir l'identificateur SSID manuellement » pour afficher l'interface de saisie manuelle du SSID.

SSID : entrez l'identificateur SSID (Service Set Identifier) du réseau auquel l'imprimante doit se connecter. La longueur maximale est de 32 caractères.

Imprimer Page d'informations réseau sans fil : permet d'imprimer la liste des réseaux sans fil détectés par l'imprimante.

Suivant : entrée dans l'interface d'entrée des informations.

Remarque : • Si l'imprimante avec la configuration en cours est en train d'imprimer, la fenêtre d'erreur suivante s'affiche.

4) Configuration de la saisie des informations

Dans l'interface de saisie des informations, vous pouvez définir les informations relatives au réseau sans fil.

Remarque : • Il existe trois types de modes sécurisés : Aucun, WEP et WPA/WPA2. Lorsque le type Aucun est sélectionné, le champ du mot de passe est masqué. Cela signifie qu'aucun mot de passe n'est nécessaire lors de la connexion au SSID fourni. Un mot de passe WEP comprend de 1 à 26 caractères, et un mot de passe WPA/WPA2 comprend 8 à 64 caractères.

• L'option d'affichage du mot de passe est désactivée par défaut. Lorsqu'elle est cochée, le mot de passe saisi s'affiche en clair; il n'est pas remplacé par des astérisques.

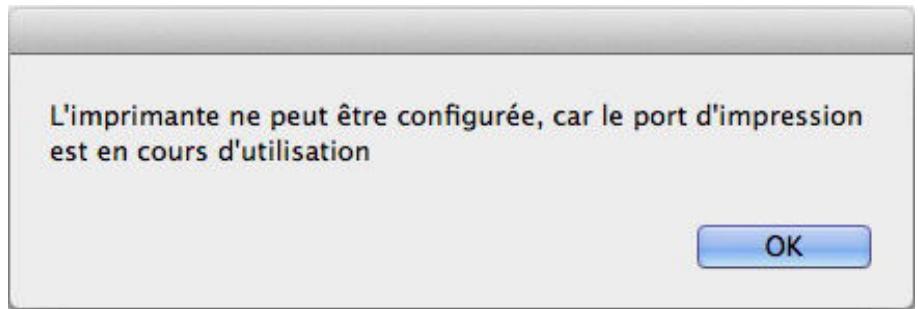

Si l'imprimante avec la configuration en cours est en train d'imprimer, la fenêtre d'erreur suivante s'affiche.

5) Configuration réalisée

Après avoir réalisé les étapes ci-dessus, l'interface des résultats de configuration du réseau sans fil s'affiche. Le résultat de la configuration s'affiche.

Si la configuration du réseau sans fil de l'imprimante est réussie, l'interface suivante s'affiche :

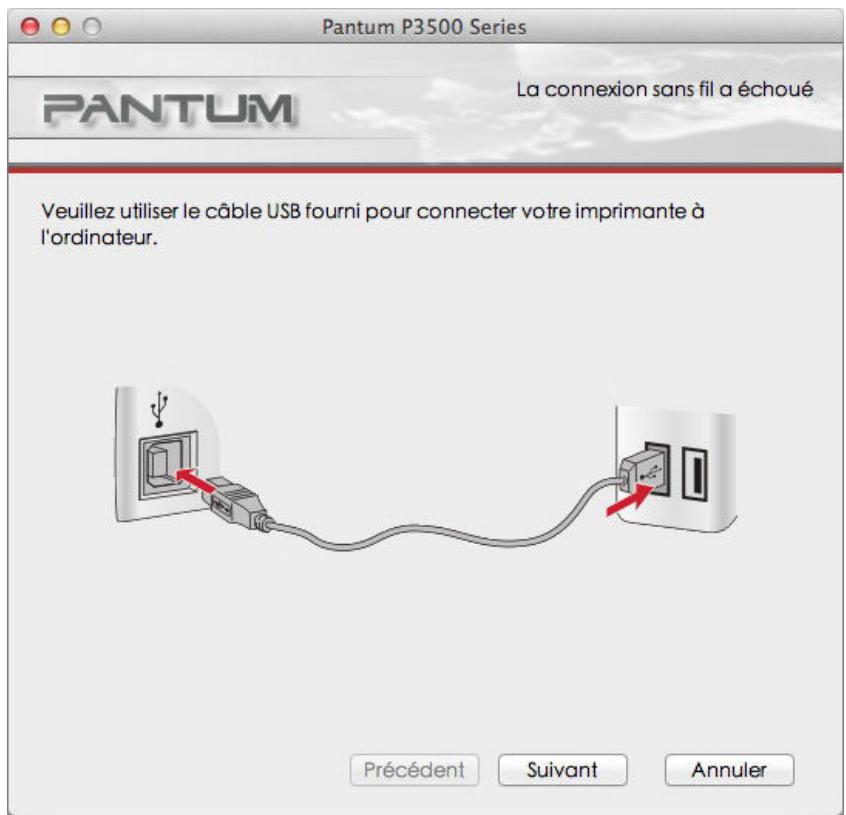

Le message suivant apparait si l'imprimante n'est pas connectée à l'ordinateur : « Veuillez utiliser le câble USB fourni pour connecter votre imprimante à l'ordinateur. »

Cliquez sur « Suivant » ; le programme recherche automatiquement les imprimantes connectées au PC. Si la recherche des modèles d'imprimantes pris en charge par le PC échoue, l'interface en cours reste affichée. Si des modèles pris en charge sont détectés, le message « Tentative de création d'une connexion sans fil avec l'imprimante » s'affiche.

Le message suivant s'affiche si l'imprimante ne parvient pas à appliquer la configuration en utilisant le réseau sans fil fourni :

L'imprimante n'est pas parvenue à se connecter à un réseau sans fil avec les informations d'authentification fournies. Pour saisir de nouveau les informations d'authentification, cliquez sur Précédent.

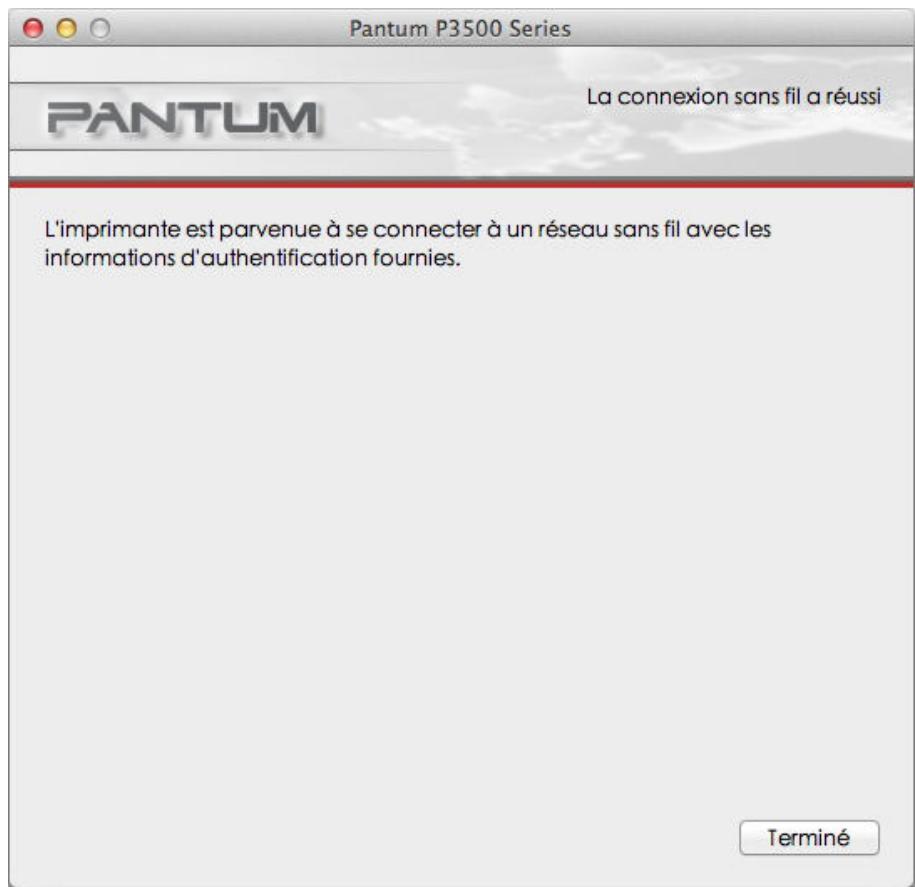

Le message suivant s'affiche si l'imprimante est capable d'appliquer la configuration, en utilisant le réseau sans fil fourni, et si l'ordinateur ne prend pas en charge le réseau sans fil :

L'imprimante est parvenue à se connecter à un réseau sans fil avec les informations d'authentification fournies. Cependant, l'ordinateur n'est pas capable de communiquer avec l'imprimante.

Si l'imprimante peut appliquer la configuration avec le réseau sans fil fourni et que le PC prend en charge ce réseau, le message suivant s'affiche :

L'imprimante est parvenue à se connecter à un réseau sans fil avec les informations d'authentification fournies.

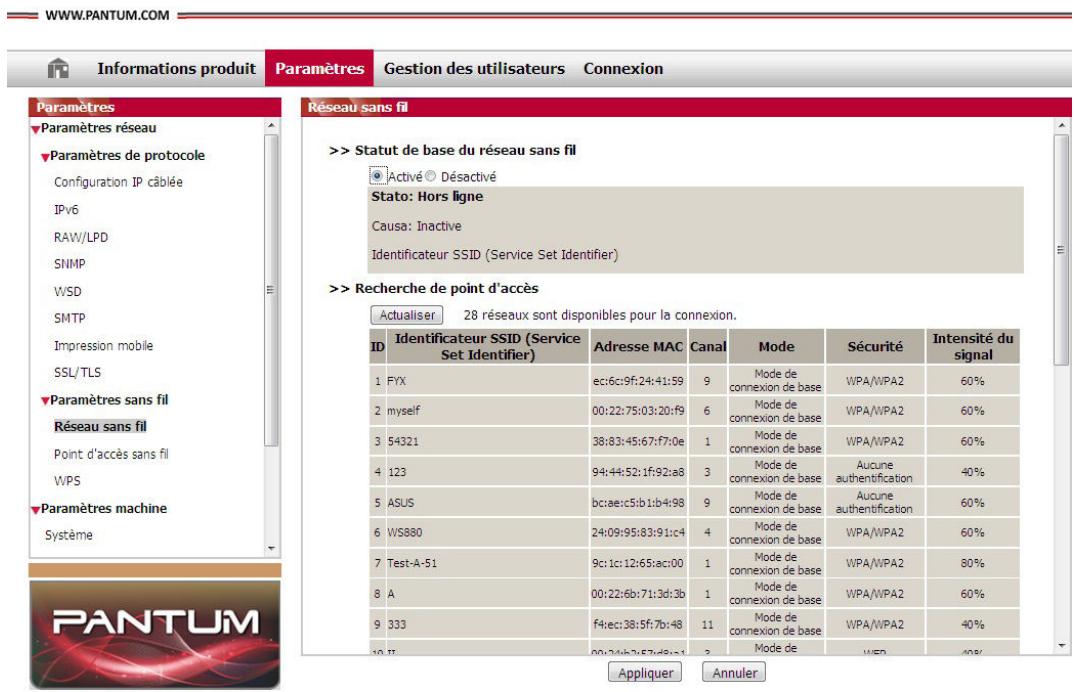

4.2.3. Configuration via le serveur web

Vous pouvez utiliser le serveur Web intégré de l'imprimante pour configurer un réseau sans fil.

1. Imprimez la page des informations sur le réseau, puis identifiez l'adresse IP de l'imprimante.
2. Entrez l'adresse IP de l'imprimante dans la barre d'adresse du navigateur Web pour accéder au serveur Web intégré de l'imprimante. Cliquez sur « Paramètres » ; la page ci-dessous s'affiche :

PANTUM

1. Cliquez sur « Réseau sans fil » pour accéder à l'interface de configuration de réseau sans fil.

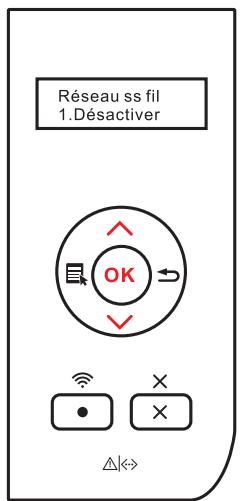

4.2.4. Activation/désactivation du périphérique sans fil

Si vous souhaitez déconnecter l'imprimante du réseau sans fil, vous pouvez désactiver la fonction sans fil de l'imprimante via le bouton Menu sur le panneau de commande.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner l'option « 3. Régl. réseau » et appuyez sur « OK » 3) Appuyez sur la touche « ▲ » ou « ∇ » pour sélectionner l'option « 2. Config. ss fil » et appuyez sur « OK » 4) Sélectionnez l'option « 1. Réseau ss fil » et appuyez sur « OK » pour sélectionner l'option « 1. Fermer », puis de nouveau sur « OK » pour désactiver le réseau sans fil.

Une fois le réseau sans fil désactivé, le voyant du bouton Wi-Fi sur le panneau de commandes s'éteint.

4.3. Définir l'imprimante du réseau

Vous pouvez contrôler les paramètres de réseau via le serveur Web intégré de l'imprimante ou le panneau de commande de cette dernière.

4.3.1.1. Afficher le serveur web ou modifier les paramètres réseau

Vous pouvez utiliser le serveur Web intégré pour consulter ou modifier les paramètres IP.

1. Imprimez la page des informations sur le réseau, puis identifiez l'adresse IP de l'imprimante.

Remarque : • Pour imprimer la page des informations sur le réseau du produit, consultez le chapitre 1.

Entrez l'adresse IP de l'imprimante dans la barre d'adresse du navigateur Web pour accéder au serveur Web intégré de l'imprimante. La page ci-dessous s'affiche :

www.pantum.com

Paramètres de gestion des utilisateurs

Connexion

Actualiser

Remarque : • Cette imprimante prend en charge le protocole d'application HTTP. Vous pouvez utiliser l'accès chiffré sécurisé en tapant https://xxxx... dans l'explorateur Web.

1. Elle contient la colonne « Paramètres » où figurent les paramètres réseau et les paramètres de l'imprimante. Pour les paramètres réseau, vous pouvez définir les paramètres de protocole de réseau, le réseau sans fil, la zone d'accès Wi-Fi, etc. Pour les paramètres d'imprimante, vous pouvez définir les paramètres des préférences d'impression, des informations d'e-mail et d'autres informations de configuration.

PANTUM

4.3.1.2. Définir ou modifier le mot de passe de connexion dans la page web

Vous pouvez gérer et contrôler l'imprimante via les paramètres de gestion utilisateur.

Étapes :

1. Pour ouvrir le serveur Web intégré, veuillez vous connecter. La page de connexion se présente comme suit :

PANTUM

1. Cliquez sur l'onglet « Gestion des utilisateurs » pour exécuter les opérations correspondantes.
2. Entrez le nouveau mot de passe dans la zone Mot de passe et dans la zone de confirmation du mot de passe.

PANTUM

1. En bas de la fenêtre, cliquez sur le bouton Modifier pour enregistrer les paramètres.

4.3.1.3. Adresse IP

L'adresse IP de l'imprimante peut être définie automatiquement via la fonction DHCP, mais vous pouvez également la spécifier manuellement.

Paramétrage automatique

La fonction de paramétrage automatique DHCP est par défaut activée.

1. Connectez l'imprimante au réseau par le biais d'un câble réseau, puis terminez les tâches préliminaires pour le démarrage.
2. L'imprimante reçoit automatiquement l'adresse IP attribuée par le serveur. Elle pourrait être utilisée quelques minutes plus tard.

Remarque : • Si DHCP ne permet pas d'obtenir automatiquement une adresse IP, l'imprimante utilise automatiquement l'adresse IP par défaut : 169.254.1.1. • En raison des caractéristiques de DHCP, l'adresse IP de l'imprimante, qui est automatiquement attribuée par le réseau, peut varier si l'imprimante n'a pas été utilisée pendant une longue période ou que le point d'accès au réseau change. Dans ce cas, la connexion à l'imprimante échoue. Il est recommandé que l'adresse IP attribuée automatiquement par le réseau soit liée à l'adresse MAC de l'imprimante lorsque la fonction DHCP est activée.

Paramétrage manuel

Entrez l'adresse IP dans la barre d'adresse du navigateur Web afin d'ouvrir le serveur Web intégré.

1. Cliquez sur Paramètres dans la barre de navigation pour ouvrir la page Paramètres.
2. Sélectionnez Paramètres réseau - Paramètres IPv4.
3. Définissez le mode d'attribution d'adresse IP (Manuel), l'adresse IP, puis le masque de sous-réseau. Les autres informations sont facultatives.
4. Cliquez sur Appliquer pour enregistrer les paramètres.

Remarque : • Vous pouvez utiliser le serveur Web intégré pour modifier le mode d'attribution d'adresse IP (automatique ou manuel). • Pour restaurer tous les paramètres de l'imprimante, vous pouvez restaurer les paramètres définis en usine. Consultez également le chapitre 6 pour réaliser des opérations spécifiques.

4.3.2. Paramètres du panneau de configuration

Vous pouvez définir le réseau câble et le réseau sans fil via le menu Panneau de configuration.

4.3.2.1. Paramètres réseau

Vous pouvez définir l'état du réseau par le biais des paramètres réseau.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « 3. Régl. réseau » et appuyez sur « OK » 3) Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner « 1. Config câblée » et appuyez sur « OK ». Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner « 1. IPv4 » ou « 2. IPv6 »

4) Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner « 2. Config ss fil » et sur « OK ». Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner « 1. Réseau ss fil » ou « 2. Mode PIN WPS »

4.3.2.2. Informations de réseau

Les utilisateurs peuvent vérifier l'état du réseau par le biais des Informations réseau.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner l'option « 4. Info réseau » et appuyez sur « OK »

3) Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner « 1. Info câblée », « 2. Info ss fil » ou « 3. Info PA WiFi » 4) Sélectionnez l'option « 1. Info câblée Adresse IP », « 2. Masque ss-rés » ou « 3. Point d'accès »

5) Sélectionnez l'option « 2. Info ss fil Etat connex », « 2. Adresse IP », « 3. Masque ss-rés », « 4. Point d'accès », « 5. Canal » ou « 6. SSID ».

6) Sélectionnez l'option « 3. Info PA WiFi Statut », « 2. Nom appareil », « 3. Adresse IP », « 4. Mot de passe », « 5. Canal » ou « 6. Périphérique connecté »

Impression mobile

5.1. Modèle de connexion de structure de base 5-2 5.2. Modèle de connexion de point d'accès Wi-Fi (à proposer) 5-3 5.2.1. Impression mobile de dispositif Android 5-3 5.2.2. Impression mobile de dispositif iOS 5-4

Type de connexion réseau sans fil comprend le modèle de connexion de structure de base et le modèle de connexion de Wi-Fi hotspot (à proposer).

5.1. Modèle de connexion de structure de base

Vous pouvez faire connecter le dispositif mobile avec l'imprimante réseau sans fil à l'intermédiaire de point d'accès (routeur sans fil).

Important : Avant l'installation sans fil, il faut savoir le nom de réseau (SSID) de point d'accès (routeur sans fil) et mots de passe. Si vous n'êtes pas sûr, prière de consulter l'administrateur de votre réseau ou le fabricant de point d'accès (routeur sans fil).

1. Connecter l'imprimante au point d'accès (routeur sans fil), prière de consulter les méthodes de connexion du chapitre 4.2.
2. Connecter le dispositif mobile au point d'accès (routeur sans fil), prière de consulter l'administrateur de votre réseau ou le fabricant du dispositif sur le processus de connexion.
3. Si c'est dispositif mobile Android que vous utilisez, vous pouvez utiliser mon imprimante mobile Mopria. Comment imprimer, prière de voir chapitre 5.2.1. pour le savoir.

Si c'est dispositif mobile iOS que vous utilisez, vous pouvez utiliser mon imprimante mobile AirPrint. Comment imprimer, prière de voir chapitre 5.2.2. pour le savoir.

5.2. Modèle de connexion de point d'accès wi-fi (à proposer)

Vous pouvez faire connecter le dispositif mobile au Wi-Fi hotspot de l'imprimante réseau sans fil sans utiliser le point d'accès (routeur sans fil), établir la connexion avec l'imprimante réseau sans fil.

5.2.1. Impression mobile de dispositif android

Impression mobile Mopria exige l'installation de plugin Mopria Print Service sur dispositif mobile Android. Vous pouvez imprimer les photos, courriers électroniques, web et fichiers.

5.2.1.1.1. Le système d'exploitation et les logiciels que l'impression mobile mopria s'applique

1. Impression mobile Mopria est applicable sur Android4.4 ou les versions plus avancées.
2. Les logiciels que l'impression mobile s'applique comprennent Microsoft Office 1.01(16.0.4201.1006) ou les versions plus avancées, Adobe Reader (V11.7.1) ou les versions plus avancées, etc.

Plus de logiciels compatibles avec l'impression Mopria, prière de visiter:

http://mopria.org/Developers/SpotlightAppsWall.aspx

5.2.1.1.2. Comment télécharger mopria print service

1. Téléchargez et installez le plug-in Mopria Print Service sur votre appareil mobile Android depuis le Google Play Store.

5.2.1.1.3. Travail préparatoire

1. Imprimante qui possède de la fonction de réseau sans fil.
2. Dispositif mobile Android.

5.2.1.1.4. Comment utiliser l'impression mobile mopria

Avant l'impression, mettez Mopria Print Service en valide.

1. Cliquer « configuration » sur l'écran principal de dispositif mobile Android, cliquer « imprimer ».
2. Mettre « Mopria print service » en « valide »

Il faut mettre « Cloud Print » ou « HP Print Service Plugin » en « invalide » si vous utilisez la fonction d'impression mobile Mopria.

Le processus d'impression pourrait procurer les différences selon les logiciels, on prend Adobe Reader comme exemple.

1. Allumez l'imprimante.
2. Faire connecter le dispositif mobile Android au réseau sans fil de l'imprimante (comment connecter, prière de dire chapitre 4.2.).
3. Ouvrez l'application (par ex. : Adobe Reader).
4. Choisir fichier, cliquer dans le coin supérieur droit.
5. Clique « imprimer »
6. Confirmer d'avoir besoin de l'imprimante Pantum. Si vous avez besoin des autres imprimantes (ou il n'y a pas d'imprimante), prière de cliquer le menu déroulant d'imprimante, et sélectionner votre imprimante Pantum.
7. Définir les paramètres d'impression, comme le nombre de pages d'impression.
8. Clique « imprimer »

Remarque: •Si l'impression échoue, vérifiez si votre appareil Android est connecté au point d'accès de l'imprimante (Wi-Fi).

• Si l'appareil Android n'a détecté aucune imprimante, vérifie si l'imprimante est branchée et allumée.

5.2.2. Impression mobile de dispositif IOS

Il n'y a que les imprimantes avec certificat AirPrint qui peuvent utiliser la fonction AirPrint. Prière de voir s'il y a la marque de certificat AirPrint sur le carton d'emballage de l'imprimante.

5.2.2.1. Le système qui s'applique à l'impression mobile IOS

Applicable sur iOS7.0 ou les versions plus avancées

5.2.2.2. Travail préparatoire

1. Imprimante qui possède de la fonction de réseau sans fil.
2. Dispositif mobile iOS.

5.2.2.3. Comment utiliser l'impression mobile airprint

Le processus d'impression pourrait procurer les différences selon les logiciels, on prend PDF comme exemple.

1. Allumez l'imprimante.
2. Faire connecter le dispositif mobile iOS au réseau sans fil de l'imprimante (comment connecter, prière de voir chapitre 4.2.).
3. Ouvrez l'application (par ex. : PDF).
4. Choisir fichier, cliquer
5. Cliquez « imprimer »
6. Confirmer d'avoir besoin de l'imprimante Pantum.

Si vous avez besoin des autres imprimantes (ou il n'y a pas d'imprimante), prière de cliquer sur le menu déroulant d'imprimante, et sélectionner votre imprimante Pantum. 7. Définir les paramètres d'impression, comme le nombre de pages d'impression. 8. Cliquez « imprimer ».

Remarque: • si l'impression échoue, vérifie si votre appareil IOS est connecté au point d'accès de l'imprimante (Wi-Fi).

• Si l'appareil IOS n'a détecté aucune imprimante, vérifie si l'imprimante est branchée et allumée.

Paramètres système

1. Paramètres système 6-2

6.1. Paramètres de langue 6-2 6.2. Mode Veille 6-2 6.3. Paramètres d'économie de toner 6-3 6.4. Rétablit les paramètres d'usine 6-5

6. Paramètres système

Ce chapitre porte principalement sur les paramètres généraux.

6.1. Paramètres de langue

Le « Paramètre de langue » permet de sélectionner la langue du panneau de commande.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur « OK » pour sélectionner l'option « 1. Régl. système ». 3) Appuyez sur « OK » pour sélectionner l'option « 1. Régl. langue ».

6.2. Mode veille

Activez le mode Veille pour réduire la consommation d'énergie. Ce paramètre permet de définir le temps d'inactivité qui doit s'écouler avant que l'appareil n'entre en veille.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur « OK » pour sélectionner l'option « 1. Régl. système » 3) Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner l'option « 2. Régl. veille » et appuyez sur « OK »

4) Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner « 1 mn », « 5 mn », « 15 mn », « 30 mn », « 60 mn » ou « 8 h ».

Remarque : • Si vous appuyez sur un bouton ou envoyez un travail d'impression, cela active l'imprimante lorsqu'elle est en mode Veille.

6.3. Paramètres d'économie de toner

Vous pouvez sélectionner Economie toner pour réduire les coûts d'impression. Lorsque ce mode est actif, la couleur imprimée est plus claire. La fonction est désactivée par défaut.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur « OK » pour sélectionner l'option « 1. Régl. système »

3) Appuyez sur la touche « ▲ » ou « ∇ » pour sélectionner l'option « 3. Economie toner » et appuyez sur « OK »

4) Appuyez sur la touche « ▲ » ou « ∇ » pour sélectionner l'option « 1. Fermer » et appuyez sur « OK ». Lorsque le symbole « * » s'affiche après « 1. Fermer », cela indique que le paramètre d'économie du toner est désactivé; sinon, appuyez sur la touche « ▲ » ou « ∇ » pour sélectionner « 2. Ouvrir », et appuyez sur le bouton « OK ». Lorsque le symbole « * » s'affiche après la sélection de « 2. Ouvrir », cela indique que le paramètre d'économie de toner est activé.

5) Appuyez sur « Menu » pour quitter l'interface de menus ou Sélectionnez « Retour », la quatrième option de chaque menu, puis appuyez sur le bouton « OK » pour quitter l'interface de menus pas à pas.

Seconde méthode :

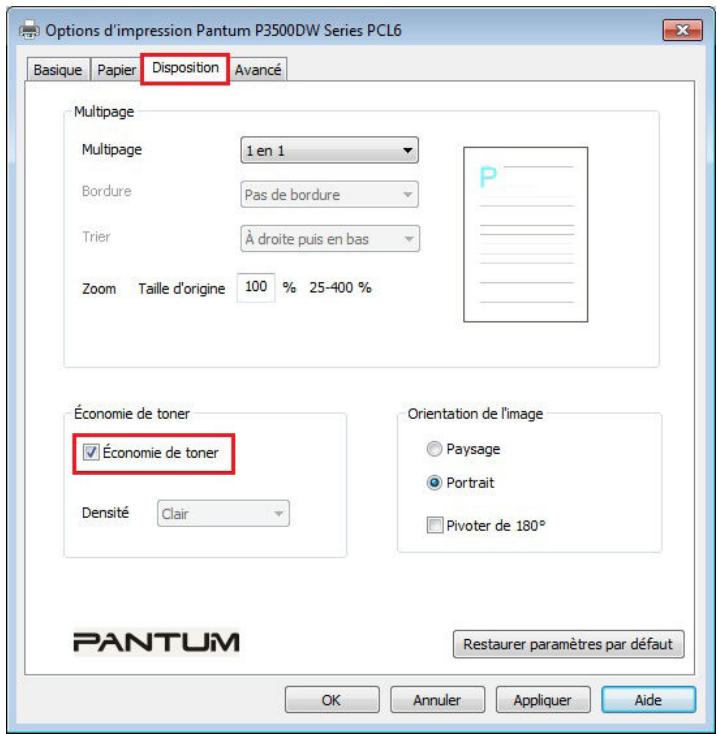

Cliquez sur « Préférences d'impression », puis sur l'onglet « Disposition » dans la partie supérieure droite pour accéder à l'interface suivante. Sélectionnez le mode « Économie de toner ». Dans ce mode, la couleur est plus claire.

6.4. Rétablir les paramètres d'usine

L'option « Rétablir les paramètres d'usine » permet de restaurer les paramètres par défaut de l'imprimante.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur « OK » pour sélectionner l'option « 1. Régl. système »

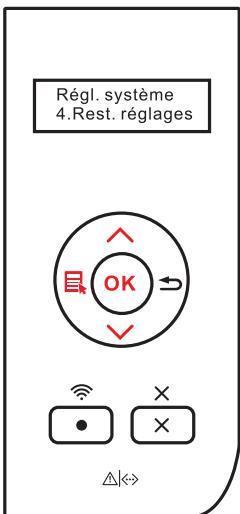

3) Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « 4. Rest. réglages » et appuyez sur « OK »

Chapitre

1. Imprimer 7-2

7.1. Fonctions d'impression 7-2 7.2. Configuration de bac. 7-3 7.2.1. Paramètres de molette de bac 7-3 7.2.2. Paramètres de bac via le panneau de commande 7-4 7.3. Ouvrir le document d'aide 7-5 7.4. Mode d'impression 7-5 7.4.1. Impression avec le bac d'entrée standard 7-6 7.4.2. Impression avec le bac d'entrée polyvalent 7-6 7.4.3. Impression avec le bac en option 7-7 7.5. Impression automatique recto verso 7-9

7.1. Fonctions d'impression

Les fonctions d'impression suivantes peuvent être obtenues en paramétrant diverses propriétés dans les Préférences d'impression.

Fonctions	Graphique
Impression recto verso automatique	1 2 → 1
Assember	123 123
Ordre inverse	321 321
Multipage	1 2 → ∟/×
Impression Affiche (Pour Windows uniquement)	A → /A F A
Impression avec zoom	1 → 1
Taille personnalisée	1

Remarque : • Vous pouvez sélectionner l'impression Affiche 2 x 2 en mode multipage pour activer la fonction d'impression d'affiche.

• Vous pouvez ouvrir les préférences d'impression, puis cliquer sur le bouton Aide pour obtenir des explications sur une fonction spécifique. Pour plus d'informations sur l'ouverture du document d'aide, consultez le chapitre 7.

7.2.1. Paramètres de molette de bac

Le bac d'entrée standard et le bac en option disposent de molettes de type de papier. Nous allons utiliser le bac standard comme exemple pour expliquer les paramètres ci-dessous.

Remarque : • Vous pouvez définir la molette de type de papier en fonction de vos besoins pour que le papier provienne du bac spécifique. Vous pouvez également choisir de ne pas définir et de ne pas ajuster la position « * » pour ne définir aucune limitation sur le bac et le type de papier.

Formats associés à la molette : *, B5, STA, LGL, LTR, A4 et A5

1) Sortez complètement le bac d'entrée standard de l'imprimante.

2) Réglez la molette pour que son format soit identique à celui du papier dans le bac.

3) Replacez le bac dans l'imprimante.

Remarque : • Si les formats de papier que vous pouvez utiliser ne figurent pas sur la molette, définissez-les sur le panneau de commande de l'imprimante. Consultez le chapitre 7.2.2.

7.2.2. Paramètres de bac via le panneau de commande

Remarque : • Vous pouvez définir les paramètres de format de papier sur le panneau de commande pour le bac standard, le bac d'entrée polyvalent et le bac en option. Cet exemple utilise le bac standard.

1) Appuyez sur « Menu » pour accéder à l'interface Menu Paramètres. 2) Appuyez sur la touche « ▲ » ou «▼ » pour sélectionner l'option « 2. Config bac » et appuyez sur « OK »

3) Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « 2. Bac standard » et appuyez sur « OK »

4) Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « 2. Format papier » et appuyez sur « OK » pour définir les paramètres.

7.3. Ouvrir le document d'aide

Vous pouvez ouvrir les « Préférences d'impression » et cliquer sur le bouton « Aide » (pour Windows uniquement). Le document d'aide contient le guide de l'utilisateur qui fournit des informations sur les paramètres d'impression.

7.4. Mode d'impression

Cette imprimante peut imprimer avec le bac d'entrée standard, le bac d'entrée polyvalent et le bac d'entrée en option. Si le bac d'entrée polyvalent contient un support d'impression, l'imprimante l'utilise en priorité. L'imprimante utilise en priorité : le bac d'entrée polyvalent, le bac d'entrée standard et le bac en option.

7.4.1. Impression avec le bac d'entrée standard

Vérifiez que le bac d'entrée standard contient une quantité suffisante de papier avant l'impression.

Remarque : • Pour les mesures de précaution à prendre pour le chargement du papier, consultez le chapitre 2.

7.4.2. Impression avec le bac d'entrée polyvalent

Lorsque vous chargez du papier dans ce bac, l'imprimante imprime automatiquement sur le papier qui s'y trouve.

Remarque : · Vous pouvez utiliser le bac d'entrée polyvalent pour imprimer sur des papiers spéciaux, tels que des enveloppes, des transparents, etc. Vous pouvez charger jusqu'à 60 pages. · Pour charger du papier dans le bac d'entrée polyvalent, consultez le chapitre 2.

7.4.3.1. Installation du bac en option

1. Veillez à placer correctement l'imprimante et les bacs en option, comme indiqué ci-dessous.

1. Connectez le cordon d'alimentation à l'imprimante pour la mise sous tension.

Remarque : • Mettez l'imprimante hors tension lorsque vous installez ou retirez le bac en option.

• Après l'installation du bac en option, ne soulevez pas l'imprimante pendant l'impression afin de ne pas interrompre la communication avec le bac.

Autrement, vous devrez redémarrer l'imprimante.

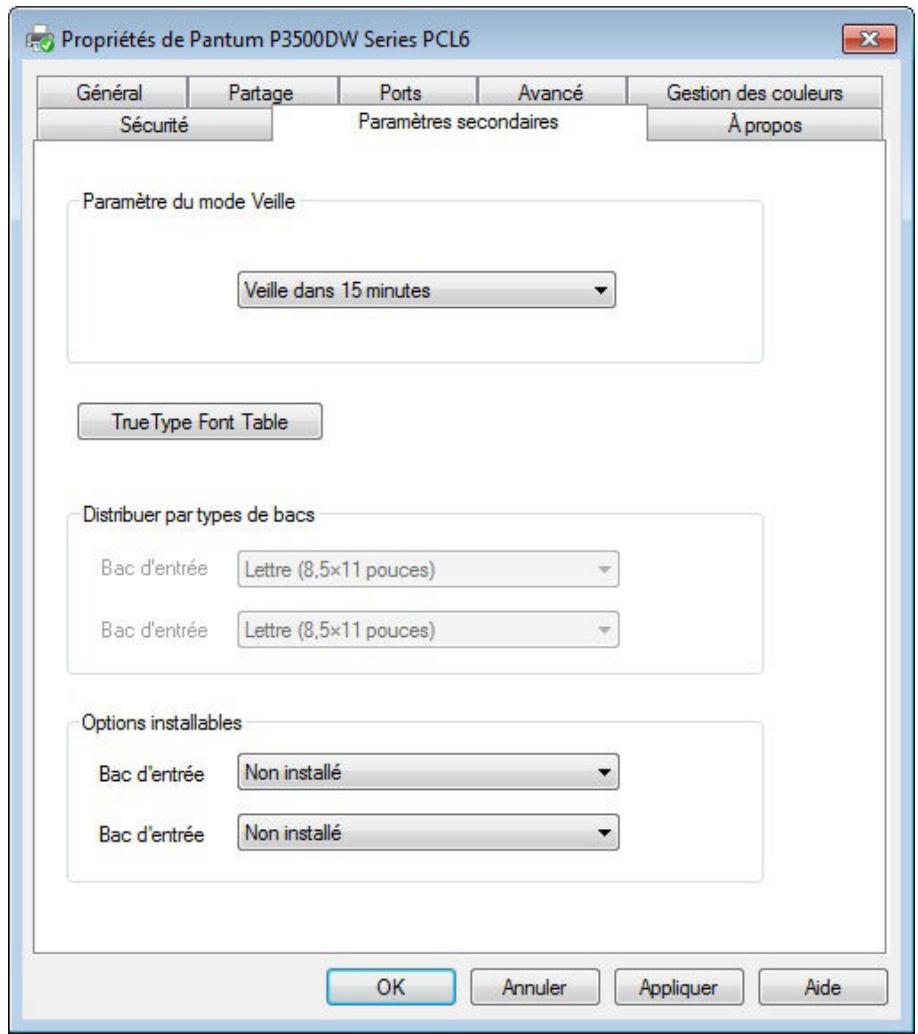

1. Ouvrez les propriétés de l'imprimante dans l'interface Périphériques et imprimantes du système d'exploitation, puis cliquez sur « Paramètres secondaires », sélectionnez « Installé » dans « Options d'installation » pour terminer l'installation du bac en option, comme indiqué dans l'illustration ci-dessous.

1. Lorsque le bac d'entrée polyvalent et le bac d'entrée standard ne contiennent pas de papier ou que vous sélectionnez la source du papier « Bac en option 1/2 », l'imprimante utilise le papier du bac en option pour terminer le travail d'impression.

Remarque : • Vous pouvez placer jusqu'à 550 feuilles de papier ordinaire (80 g/m²) dans le bac en option.

Veillez à installer correctement le bac en option.

7.4.3.2. Retrait du bac en option

1. Appuyez sur l'interrupteur de l'imprimante et maintenez-le enfoncé pour mettre l'imprimante hors tension.
2. Soulevez l'imprimante à deux mains pour retirer la bac en option.

Remarque : • Mettez l'imprimante hors tension lorsque vous retirez le bac en option.

7.5. Impression automatique recto verso

1. Le pilote de l'imprimante permet d'imprimer automatiquement en mode recto verso avec du papier ordinaire. L'impression automatique recto verso permet d'utiliser les formats de papier suivants : A4/LETTRE, LÉGAL, OFICIO et FOLIO.

Remarque: • Si le papier est trop fin, il risque de se froisser.

• Si le papier ondule, aplatissez-le et remettez-le dans le bac d'entrée automatique.
• Si vous utilisez des supports non adaptés à l'impression recto-verso automatique, vous risquez d'endommager l'imprimante.
• Si vous chargez plus de 250 pages dans le bac d'entrée standard, un bourrage papier se produit ou le papier n'est pas entraîné.
• Vous ne pouvez pas imprimer des affiches avec l'impression automatique recto verso.
• Pour charger du papier et connaître le type de support pouvant être imprimé avec le bac d'entrée standard, consultez le chapitre 2. Nous vous recommandons d'utiliser du papier standard.
• Pour savoir comment éliminer les bourrages de papier, consultez le chapitre 9.
• Cette imprimante peut imprimer automatiquement en mode recto verso avec le bac d'entrée standard, le bac d'entrée polyvalent et le bac d'entrée en option.

Impression automatique recto verso avec le bac d'entrée standard.

Vérifiez que le bac d'entrée standard contient une quantité suffisante de papier avant l'impression.

2) Impression automatique recto verso avec le bac d'entrée polyvalent.

Alimentation papier depuis le bac d'entrée polyvalent pour l'impression automatique recto verso.

Lorsque vous placez du papier dans le bac d'entrée polyvalent, l'imprimante utilise en priorité le papier de ce bac.

Remarque : • Vous pouvez utiliser le bac d'entrée polyvalent pour imprimer recto verso automatiquement, mais il ne peut Contenir que 60 pages, et vous devez utiliser les types de papiers recommends.

• Vous pouvez utiliser le bac d'entrée polyvalent pour imprimer recto verso sur du papier ordinaire.

3) Impression automatique recto verso avec le bac d'entrée en option.

Avant d'imprimer, vérifie que le bac d'entrée en option contient une quantité suffisante de papier et que le bac d'entrée polyvalent et le bac d'entrée standard ne contiennent pas de papier. Vous pouvez définir le bac en option comme source de papier.

Remarque : • Le bac d'entrée en option permet d'utiliser l'impression recto verso automatique uniquement avec du papier ordinaire. Par conséquent, ne chargez pas des papiers spéciaux.

Étapes de l'impression automatique recto verso (pour windows uniquement) :

1. Ouvrez le travail à imprimer à partir de l'application (par exemple, Bloc-notes).
2. Sélectionnez Imprimer dans le menu Fichier.

1. Sélectionnez Imprimante Pantum avec le modèle approprié.

1. Cliquez sur Prérérences ou Propriétés pour configurer l'impression.
2. Sélectionnez l'onglet Basique dans la zone d'impression recto verso, puis Bord long ou Bord court comme méthode de reliure.

1. Cliquez sur OK pour valider les paramètres d'impression et lancer l'impression recto-verso automatique.

Remarque : • Il est recommandé de relever le plateau de sortie du bac de sortie afin d’éviter que le papier imprimé ne glisse. Si vous choisissez de ne pas relever le plateau de sortie, il est recommandé d’enlever immédiatement le papier imprimé de l’imprimante.

• Pendant le processus d'impression, l'imprimante ajuste automatiquement le sens du texte de la page.

Chapitre

1. Maintenance de routine 8-2

8.1. Nettoyage de l'imprimante 8-2 8.2. Maintenance de la cartouche de toner 8-3 8.2.1. À propos des cartouches de toner laser 8-3 8.2.2. Remplacer la cartouche de toner 8-4

8.1. Nettoyage de l'imprimante

Remarque : • Veuillez utiliser des détergents doux.

• Certaines parties de l'imprimante sont encore chaudes peu après son utilisation. Lorsque vous ouvrez le capot avant ou arrière pour nettoyer les parties internes de l'imprimante, veillez à ne pas toucher les parties de la zone grisée, comme indiqué ci-dessous.

1. Utilisez un chiffon doux pour nettoyer l'extérieur de l'imprimante.

1. Ouvrez le capot avant afin de sortir la cartouche de toner laser

Remarque : • Lorsque vous enlevez la cartouche de toner laser, placez-la dans un sac de protection ou enveloppez-la dans du papier épais pour éviter que le tambour photosensible ne soit endommagé par une exposition directe à la lumière.

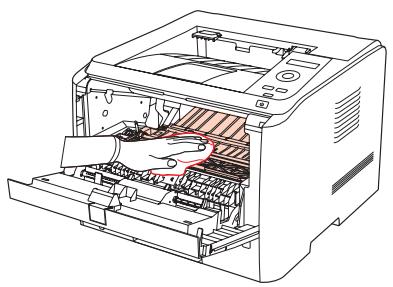

1. Nettoyez l'intérieur de l'imprimante en utilisant un chiffon sec et non pelucheux pour essuyer doucement la zone grisée, comme illustré ci-dessous.

8.2.1. À propos des cartouches de toner laser

1. Utilisation et maintenance de la cartouche de toner

Pour une meilleure qualité d'impression, veuillez utiliser une cartouche de toner Pantum d'origine.

Lorsque vous utilisez une cartouche de toner, tenez compte des points suivants :

• Sauf si vous l'utilisez immédiatement, ne sortez pas la cartouche de toner de son emballage.
• Ne replissez pas la cartouche de toner sans autorisation. Les dommages de cette opération ne sont pas couverts par la garantie.
• Veuillez stocker la cartouche de toner dans un endroit sec et frais.
• Le toner situé à l'intérieur de la cartouche est inflammable. Veuillez ne pas placer la cartouche de toner près d'une source d'inflammation afin d'éviter de provoquer un incendie.
• Lorsque vous sortez ou démontez la cartouche de toner, vérifiez qu'elle ne fuit pas. Si le toner fuit et entre en contact avec la peau, les yeux ou la bouche, rincez immédiatement à l'eau claire. Consultez un médecin en cas de problème.
• Placez la cartouche de toner hors de portée des enfants.
• Durée de vie de la cartouche de toner

La durée de vie de la cartouche de toner laser dépend de la quantité de toner requise pour les travaux d'impression.

Lorsque le voyant LED de l'imprimante indique l'état spécifié dans l'illustration ou que l'écran LCD indique « Durée vie cartouche », cela signifie que la durée de vie de la cartouche de toner laser a expiré et que la cartouche doit être remplacée.

8.2.2. Remplacer la cartouche de toner

Remarque : Lorsque vous remplacez la cartouche de toner laser, tenez compte des points suivants :

• La surface de la cartouche peut être recouverte de toner. Enlevez la cartouche doucement afin d’éviter de renverser du toner.
• Placez la cartouche de toner dans du papier afin d’éviter que la cartouche ne se renverse accidentellement.
• Après avoir retiré la protection, installez immédiatement la cartouche dans l'imprimante afin d'éviter d'endommager le tambour photosensible par une exposition directe prolongée aux rayons du soleil ou à la lumière artificielle.
• Lors de l'installation de la cartouche de toner, ne touchez pas la surface du tambour photosensible pour éviter de le rayer.

Le remplacement de la cartouche de toner laser est expliqué ci-dessous :

1. Éteignez l'imprimante.

1. Ouvrez le capot avant, puis retirez la cartouche de toner usagée en suivant les guides.

1. Ouvrez l'emballage de la nouvelle cartouche de toner, tenez la poignée de la cartouche de toner, puis secouez-la doucement 5 ou 6 fois afin que le toner soit bien réparti dans la cartouche.

1. Retirez le film de protection, placez la cartouche dans l'imprimante le long des guides et fermez bien le capot.

Remarque : • Avant d'installer la cartouche de toner dans l'imprimante, vérifiez la présence d'une protection. Le cas échéant, retirez-la, puis installez la cartouche.

1. Redémarrez l'imprimante pour imprimer une page de test.

Résolution des problèmes

1. Résolution des problèmes 9-2

9.1. Retirer un bourrage papier 9-2

9.1.1. Bourrage papier dans le bac de chargement 9-2 9.1.2. Bourrage papier dans le bac d'entrée manuelle 9-3 9.1.3. Bourrage papier dans le bac en option 9-4 9.1.4. Bourrage papier interne 9-5 9.1.5. Bourrage papier dans l'unité de fusion 9-6 9.1.6. Bourrage dans l'unité d'impression recto-verso 9-7

9.2. Problème logiciel 9-8

9.3. Dépannage courant 9-8

9.3.1. Problèmes courants 9-8 9.3.2. Défauts d'image 9-10

9. Résolution des problèmes

Veuillez lire attentivement cette section. Elle peut vous aider à résoudre les problèmes les plus courants associés à l'impression. Si les problèmes persistent, veuillez contacter le centre de service après-vente Pantum le plus rapidement possible.

Avant de traiter les dysfonctionnements courants, vérifiez les points suivants :

• Le cordon d'alimentation est correctement branché et l'imprimante est allumée.
• Toutes les protections sont enlevées.
• La cartouche de toner est correctement installée. Le bac de sortie est bien fermé.
• Le papier est correctement chargé dans le plateau.
• Le câble de l'interface est correctement connecté entre l'imprimante et l'ordinateur.
• Le pilote d'imprimante adapté est sélectionné et correctement installé.
• Le port de l'ordinateur est correctement configuré et connecté au port de l'imprimante approprié.

9.1. Retirer un bourrage papier

Remarque : • Eliminez le bourrage papier en procédant comme suit : fermez le capot avant et rangez correctement le papier dans le bac. L'impression reprend automatiquement. Si l'impression ne reprend pas automatiquement, appuyez sur le bouton situé sur le panneau de commande.

• Si l'impression ne se lance pas, veuillez vérifier qu'il n'y a plus de papier coincé à l'intérieur de l'imprimante.
• Si vous ne parvenez pas à retirer le papier coincé, veuillez contacter votre centre de réparation/agréé Pantum, ou retournez l'imprimante au centre des services agréé Pantum le plus proche pour la faire réparer.

9.1.1. Bourrage papier dans le bac de chargement

1. Ouvrez le bac.

1. Retirez le papier coincé en le tirant doucement.

1. Après avoir retiré le papier, replacez le bac dans l'imprimante ; l'imprimante reprend automatiquement l'impression.

9.1.2. Bourrage papier dans le bac d'entrée manuelle

1. Tirez doucement sur le papier coincé.

1. Après avoir retiré le papier, replacez le bac ; l'imprimante reprend automatiquement l'impression.

9.1.3. Bourrage papier dans le bac en option

Si un bourrage papier se produit dans le bac en option, procédez comme indiqué ci-dessous en suivant les invites sur l'écran LCD du panneau de commande pour éliminer le bourrage.

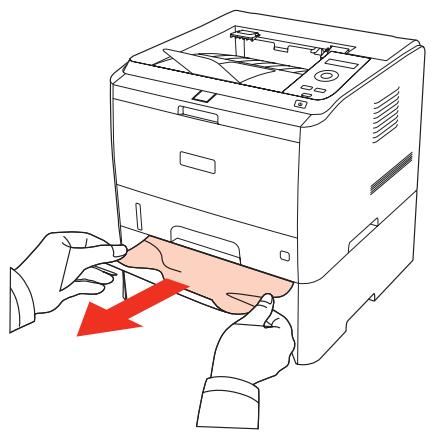

1. Tirez le tiroir du bac en option.

1. Retirez le papier coincé en le tirant doucement.

1. Après avoir retiré le papier, replacez le bac dans l'imprimante ; l'imprimante reprend automatiquement l'impression.

Si vous ne VOYZ pas de papier dans la zone, passez à l'etape suivante :

1. Ouvrez le bac d'entrée standard.

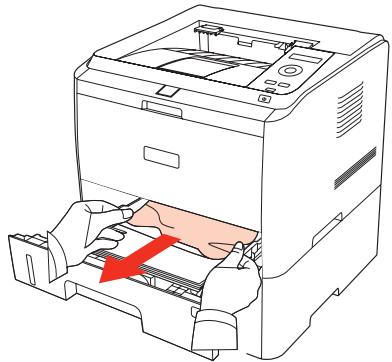

1. Retirez le papier coincé dans le bac d'entrée standard.

1. Remplacez le bac dans l'imprimante.

9.1.4. Bourrage papier interne

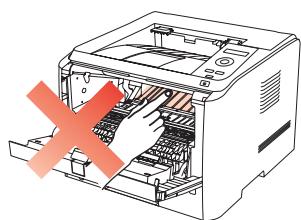

Remarque : • Ne touchez pas la partie grisée pour éviter toute brûlure lorsque vous éliminez un bourrage interne ou un bourrage dans l'unité de fusion.

1. Ouvrez le capot avant.

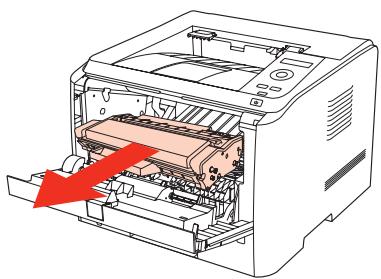

1. Retirez la cartouche de toner laser. (Pour éviter d'exposer la cartouche de toner à la lumière, ce qui affaiblirait la qualité d'impression, enveloppez-la dans un sac en plastique noir ou dans du papier.)

1. Retirez le papier coincé en le tirant doucement.

1. Après avoir éliminé le bourrage papier, replacez la cartouche de toner et fermez le capot avant. L'impression reprend automatiquement.

9.1.5. Bourrage papier dans l'unité de fusion

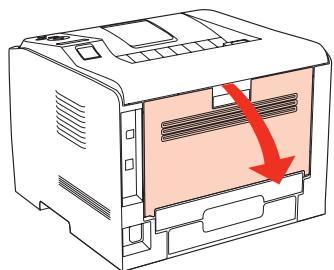

1. Ouvrez le capot arrière.

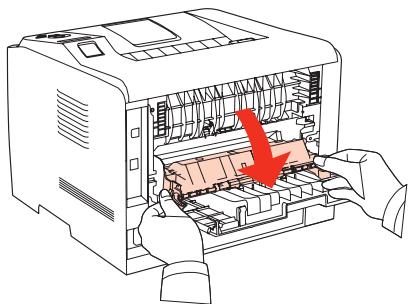

1. Ouvrez l'unité de fusion en utilisant les poignées latérales.

1. Tirez doucement sur le papier coincé.

1. Éliminez le bourrage papier et fermez l'unité de fusion et le capot arrêté. L'impression reprend automatiquement.

9.1.6. Bourrage dans l'unité d'impression recto-verso

1. Retirez l'unité d'impression recto- verso de l'arrière de l'imprimante.

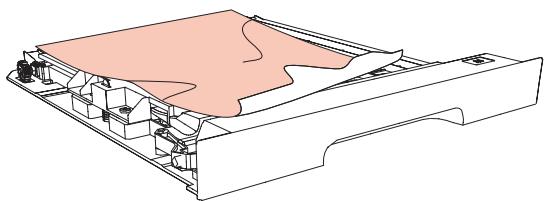

1. Retirez le bourrage papier.

1. Si le papier ne sort pas en même temps que l'unité d'impression recto-verso, ouvre le bac et éliminez le bourrage directement du fond.

1. Après avoir éliminé le bourrage papier, replacez l'unité d'impression recto- verso, vérifiez les autres parties de l'imprimante, assurez-vous qu'aucun support n'est coincé, puis fermez le capot avant. L'impression reprend automatiquement.

9.2. Problème logiciel

Problème	Solution
Le pilote de l'imprimante Pantum P3500 Series est introuvable dans les dossiers de l'imprimante et du fax.	Réinstallé le pilote de l'imprimante. Vérifiez que le cable d'interface USB et que le cordon d'alimentation sont correctement branchés.
L'imprimante est prête, mais n'effectue aucune tâche d'impression.	Si le problème persististe après avoir redémarré l'imprimante, veuillez réinstaller le pilote. Vérifiez que le cable d'interface USB est correctement branché.
Impossible dinstaller le pilote.	Vérifiez que le service spouleur d'impression est activé. Vérifiez l'alimentation et les cables de l'imprimante.
Le pilote n'est pas disponible après la modification de l'adresse IP de l'imprimante.	Modifiez l'adresse IP du port du pilote de l'imprimante. Réinstallé le programme de l'imprimante si la méthode ci-dessus ne résout pas le problème. Il est recommendé d'utiliser une adresse IP fixe pour l'imprimante réseau. Il est recommendé delier l'adresse IP à l'adresse MAC de l'imprimante dans le réseau DHCP.

9.3.1. Problèmes courants

Problème	Raison	Solution
Problèmes d'imprimante
L'imprimante ne fonctionne pas	Le cable entre l'ordinateur et l'imprimante n'est pas correctement branché. Erreur dans l'indication du port d'impression. L'imprimante se trouve hors ligne et l'options Utiliser l'imprimante hors ligne est cochée. L'imprimante ne reprend pas l'impression après une erreur interne, par exemple un bourrage papier, un manque de papier, etc.	Débranchez et rebranchez le cable de l'imprimante. Vérifiez les paramètres d'impression Windows pour déterminer si le travail d'impression est envoyé au port approprié. Si l'ordinateur compte plus d'un port, assurez-vous que l'imprimante est connectée au bon port. Vérifiez que l'imprimante se trouve en ligne.
Problèmes de gestion du papier
Erreur d'alimentation papier	Le support d'impression n'est pas correctement chargé. Le support d'impression surpassés les specifications d'utilisation. Le rouleau de chargement est encrassé.	Veuillez charger correctement le support d'impression. Si vous utilisez un support d'impression spécifique, utilisez le bac d'entrée polyvalent. Veuillez utiliser un support d'impression correspondant aux specifications. Nettoyez le rouleau de chargement.
Bourrage papier	Il y a trop de papier dans le bac. Le support d'impression surpasse les specifications d'utilisation. Le canal de chargement content des substances étrangères. Le rouleau de chargement est encrassé. Des pièces internes ne fonctionnent plus.	Enlevez le papier en excès du bac de chargement. Si vous imprimez sur un support d'impression spécifique, utilisez le bac d'entrée polyvalent. Pensez à utiliser du papier conforme aux specifications. Si vous imprimez sur un support d'impression spécifique, utilisez le bac d'entrée polyvalent. Nettoyez le canal de chargement. Nettoyez le rouleau de chargement.
Plusieurs pages sont entrainées	Trop d'électricité statique sur le support papier. Le support d'impression est humide ou collant. Des pièces internes ne fonctionnent plus.	Séparez les pages du support d'impression pour éliminer l'électricité statique. Il est conseillé d'utiliser le support d'impression recommendé. Séparez les pages du support d'impression, ou utilisez un nouveau support d'impression ou un support sec.

Remarque: • Si le problème persiste, contactez le service client Pantum.

9.3.2. Défauts d'image

Problème	Raison	Solution
P ABCD abcde 12345 L'impression est pâle ou blanche	·Pas assez de toner. ·Le support d'impression ne correspond pas aux specifications d'utilisation ; par exemple, le support est humide ou trop rugueux. ·La résolution est trop BASSE dans le programme d'impression, la valeur du paramètre de densité est trop BASSE ou le mode d'économie de toner est coché. ·La cartouche de toner est endommagée.	·Veuillez utiliser correctement le support d'impression correspondant aux specifications. ·Réglez la résolution d'impression et la densité dans le programme ou annulez le mode d'économie de toner dans le programme.
Taches de toner	·La cartouche de toner est sale ou fuit. ·La cartouche de toner est endommagée. ·Le support d'impression ne correspond pas aux specifications d'utilisation ; par exemple, le support est humide ou trop rugueux. ·Le canal de chargement est sale.	·Veuillez utiliser un support d'impression correspondant aux specifications. ·Nettoyez le canal de chargement. ·Il est recommendé de replacer la cartouche de toner et d'utiliser une cartouche d'origine.
Taches blanches	·Le support d'impression ne correspond pas aux specifications d'utilisation ; par exemple, le support est humide ou trop rugueux. ·Le canal de chargement est sale. ·La partie interne de la cartouche de toner est endommagée. ·La vitre réfléchissant du laser à l'intérieur de l'imprimante est sale.	·Veuillez utiliser un support d'impression correspondant aux specifications. ·Nettoyez le canal de chargement. ·Nettoyez la vitre réfléchissant du laser.
Du toner se détache	·Le support d'impression ne correspond pas aux specifications d'utilisation ; par exemple, le support est humide ou trop rugueux. ·L'intérieur de l'imprimante est sale. ·La cartouche de toner est endommagée. ·La partie interne de l'imprimante est endommagée.	·Veuillez utiliser un support d'impression correspondant aux specifications. ·Nettoyez l'intérieur de l'imprimante. ·Il est recommendé de replacer la cartouche de toner et d'utiliser une cartouche d'origine.
Lignes noires verticales	·La cartouche de toner est sale. ·La partie interne de la cartouche de toner est endomagée. ·La vitre réfléchissante du laser à l'intérieur de l'imprimante est sale. ·Le canal de chargement est sale.	·Nettoyez la vitre réfléchissante du laser à l'arrière de l'imprimante. ·Nettoyez le canal de chargement à l'arrière de l'imprimante.
Arrière-plan noir (arrière-plan gris)	·Le support d'impression ne correspond pas aux specifications d'utilisation ; par exemple, le support est humide ou trop rugueux. ·La cartouche de toner est sale. ·La partie interne de la cartouche de toner est endomagée. ·Le canal de chargement est sale. ·La tension de transfert à l'intérieur de l'imprimante est anormale.	·Veuillez utiliser un support d'impression correspondant aux specifications. ·Nettoyez le canal de chargement à l'intérieur de l'imprimante.
Des traces cycliques apparaissant	·La cartouche de toner est sale. ·La partie interne de la cartouche de toner est endomagée. ·La tête de fusion est endomagée.	·Nettoyez ou remplacez la cartouche de toner. ·Veuillez contacter le service client de Pantum pour faire réparer ou replacer l'unité de fusion.
Pages de travers	·Le support d'impression n'est pas correctement charge. ·Le canal de chargement de l'imprimante est sale.	·Vérifiez que le support d'impression est correctement charge. ·Nettoyez le canal de chargement à l'intérieur de l'imprimante.
Papier froissé	·Le support d'impression n'est pas correctement charge. ·Le support d'impression n'est pas conforme aux specifications. ·Le canal de chargement de l'imprimante est sale. ·La tête de fusion de l'imprimante est endomagée.	·Vérifiez que le support d'impression est correctement charge. ·Veuillez utiliser un support d'impression correspondant aux specifications. ·Nettoyez le canal de chargement à l'intérieur de l'imprimante.
P ABCD abcde 345	·La cartouche de toner est sale. ·Le rouleau de transfert de l'imprimante est sale. ·La tension de transfert à l'intérieur de l'imprimante est anormale.	·Nettoyez ou remplacez la cartouche de toner. ·Nettoyez les composants de transferts internes de l'imprimante.
Face arrêté souillée
Page entière noire	·La cartouche de toner n'est pas correctement installée. ·La partie interne de la cartouche de toner est endommagée. ·Charge anormale à l'intérieur de l'imprimante; la cartouche de toner n'est pas chargée.	·Veillez à installer correctement la cartouche. ·Il est recommendé de replacer la cartouche de toner et d'utiliser une cartouche d'origine.
Tâches de toner sur le papier	·Le support d'impression ne correspond pas aux specifications d'utilisation; par exemple, le support est humide ou trop rugueux. ·L'intérieur de l'imprimante est sale. ·La cartouche de toner est endommagée. ·Une piece interne de l'imprimante est endommagée.	·Veuillez utiliser un support d'impression correspondant aux specifications. ·Nettoyez l'intérieur de l'imprimante.
Bandes horizontales	·La cartouche de toner n'est pas correctement installée. ·La cartouche de toner est peut-être endommagée. ·Une piece interne de l'imprimante est endommagée.	·Veillez à installer correctement la cartouche.

Remarque : • Les problèmes ci-dessus peuvent être résolus en nettoyant ou en remplaçant la cartouche de toner laser. Si le problème persiste, contactez le service clientèle Pantum.
