| Type de produit | Téléviseur LED |
| Marque | SAMSUNG |
| Modèle | UE-55ES6300 |
| Taille d'écran | 55 pouces (138 cm) |
| Résolution d'affichage | 1920 x 1080 pixels |
| Dimensions (avec socle) | 1252,8 x 807,6 x 276,6 mm |
| Dimensions (sans socle) | 1252,8 x 736,6 x 46,9 mm |
| Poids (avec socle) | 18 kg |
| Poids (sans socle) | 16,2 kg |
| Puissance audio | 2 x 10 W |
| Système TV | Analogique B/G, D/K, L, I ; Numérique DVB-T/DVB-C/DVB-S2 |
| Connectivité | HDMI (x3 dont 1 avec DVI), Entrée Composante, Entrée AV, USB, LAN RJ45, ANT IN, CI/CI+ |
| Fonctions Smart | SMART HUB, AllShare Play, Anynet+ (HDMI-CEC), e-Manual, Navigateur Web (via réseau) |
| 3D | Oui (lunettes 3D actives incluses pour les modèles 40" et plus) |
| Alimentation | 100-240 V AC, 50/60 Hz |
| Consommation électrique | Voir étiquette au dos du téléviseur |

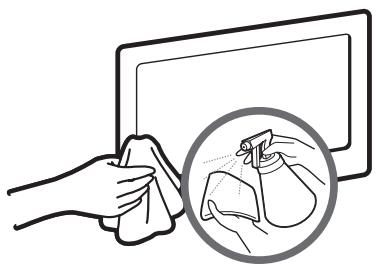

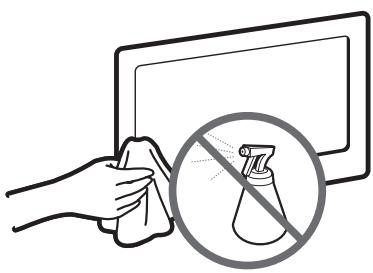

| Entretien et nettoyage | Nettoyer avec un chiffon doux légèrement humide. Ne pas utiliser de solvants. |
| Sécurité | Respecter les distances de ventilation. Installation murale recommandée par un professionnel. |
| Pièces détachées et réparabilité | Contacter un centre SAMSUNG agréé. Utiliser uniquement des pièces fournies par Samsung. |
FOIRE AUX QUESTIONS - UE-55ES6300 SAMSUNG
Questions des utilisateurs sur UE-55ES6300 SAMSUNG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Téléviseur au format PDF gratuitement ! Retrouvez votre notice UE-55ES6300 - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UE-55ES6300 de la marque SAMSUNG.
MODE D'EMPLOI UE-55ES6300 SAMSUNG

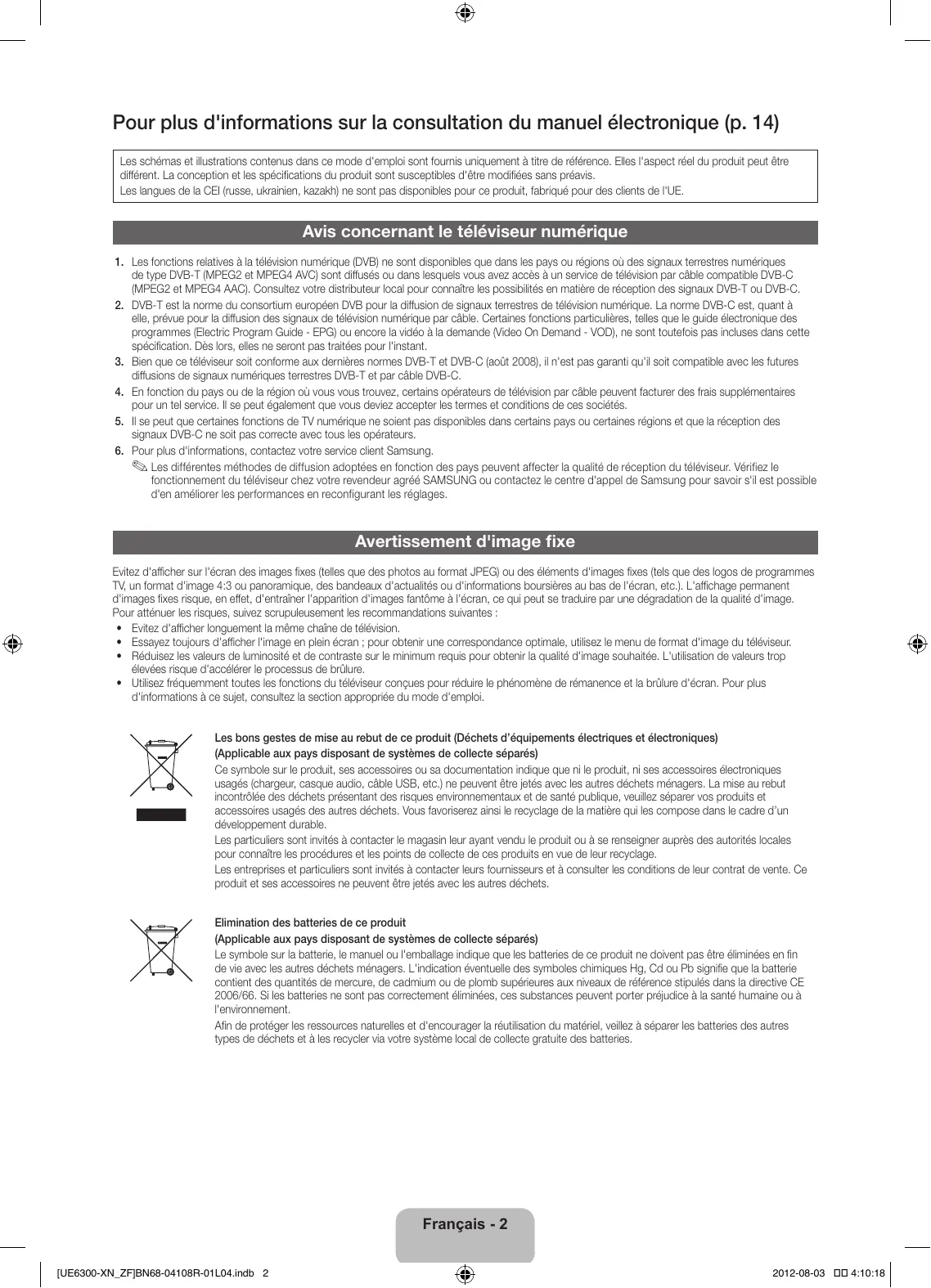

Pour plus d'informations sur la consultation du manuel électronique (p. 14)
Les schémas et illustrations contenus dans ce mode d'emploi sont fournis uniquement à titre de référence. Elles l'aspect réel du produit peut être différent. La conception et les specifications du produit sont susceptibles d'être modifiées sans préavis.
Les langues de la CEI (russe, ukrainien, kazakh) ne sont pas disponibles pour ce produit, fabriqué pour des clients de l'UE.
Avis concernant le téléviseur numérique
- Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avons accès à un service de télévision par cable compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez cette distributeur local pour connaître les possibiltés en matière de réception des signaux DVB-T ou DVB-C.
- DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de television numérique. La norme DVB-C est, quant à elle, prévue pour la diffusion des signaux de télévision numérique par cable. Certaines fonctions particulières, telles que le guidelectronique des programmes (Electric Program Guide - EPG) ou encore la video à la demande (Video On Demand - VOD), ne sont toutefois pas inclues dans cette Specification. Des lors, elles ne seront pastraitées pour l'instant.
- Bien que ce télévisuer soit conforme aux dernières normes DVB-T et DVB-C (aout 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par cable DVB-C.
- En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par cable peuvent facturer des frais supplémentaires pour un tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés.
- Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs.
- Pour plus d'informations, contactez votre service client Samsung.
Les differentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifie le fonctionnement du téléviseur chez vous revende agré SAMSUNG ou contactez le centre d' appel de Samsung pour savoir s'il est possible d'en améliorer les performances en reconfigurant les réglages.
Avertissement d'image fixe
Evitez d'afficher sur l'écran des images fixes (telles que des photos au format JPEG) ou des éléments d'images fixes (teils que des logos de programmes TV, un format d'image 4:3 ou panoramicque, des bandeux d'actualités ou d'informations boursières au bas de l'écran, etc.). L'affichage permanent d'images fixes risque, en effet, d'entrainer l' apparition d'images fantôme à l'écran, ce qui peut se traduire par une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupulencement les recommandations suivantes :
- Evitez d'afficher longuement la même chaine de télévision.
Essayez tous d'afficher l' image en plein ecran ; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur.
Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obrir la qualité d'image souhaïée. L'utilisation de valeurs trop élevées risque d'accélérez le processus de brûlée.
Utilisez frquement toutes les fonctions du taveliseur conques pour réduire le phonomè de remanence et la brûture d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi.
Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jétés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.
Elimination des batteries de ce produit
(Applicable aux pays disposant de systèmes de collecte séparés)
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre eliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie content des quantités de mercury, de cadmium ou de plomb supérieures aux niveaux de reference stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement eliminées, ces substances peuvent porter prejudice à la santé humaine ou a I'environnement.
Afin de protégé les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
Sécurisation de l'espace d'installation
Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée.
Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celui-ci.
Lors de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pieces fournies par Samsung Electronics.
- L'utilisation de pieces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.
L'aspect peut varier en fonction du produit.
- Soyez prudent lorsque vous touche le téléviseur, car certaines parties peuvent être brûlantes.
Installation avec un pied.

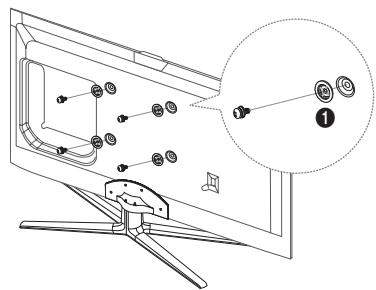

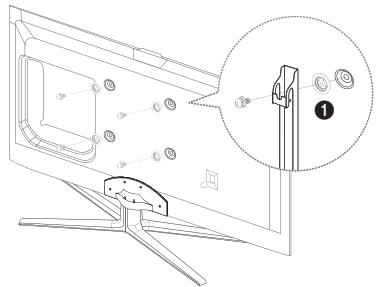

Installation avec un support de montage mural.
Listedes fonctions
-
3D : cette incroyable nouvelle fonction vous permet de regarder du contenu 3D à partir de diffusion ou de lecteur BD 3D.
SMART HUB: la Passerelle vers tous les contenus intégrés en un seul lieu. -
Tout est intégré pour faciliter et diversifier les possibilités de loisirs.
- Contrôlez vos loisirs avec une interface simple et conviviale.
- Accédez à diverses applications tous les jours.
-
Personnalisez votre téléviseur, en regroupant ou en triant vous applications en fonction de vos goûts.
-
AllShare Play : AllShare Play you permit d'acceder à des photos, videos ou fichiers audio situés sur des pérophériques USB, appareils photos numériques, téléphones portables ou PC. Tous les pérophériques compatibles sont accessible en Wi-Fi, via votre réseau sans fil.
- Anynet+ (HDMI-CEC): vous permet de contrôle tous les appareils Samsung connectés compatibles Anynet+ à l'aide de votre télécommande Samsung.
- e-Manual : vous permet de dire à l'écran le manuel complet. (p. 14)
Accessoires
Vérifiez que les éléments suivants sont inclus avec votre téléviseur. S'il manque des éléments, contactez votre revendeur.
Les couleurs et les formes des éléments peuvent varier en fonction des modèles.
Les câbles qui ne se trouvent pas dans le contenu de l'emballage peuvent être achetés séparément.
Vérifiez qu'aucun accessoire n'est caché dans l'emballage lorsque vous ouvrez la boîte.
ATTENTION:INSERZ FERMEMENT DE MANIÈRE A CE QU'IL NE SE DÉTACHE PAS

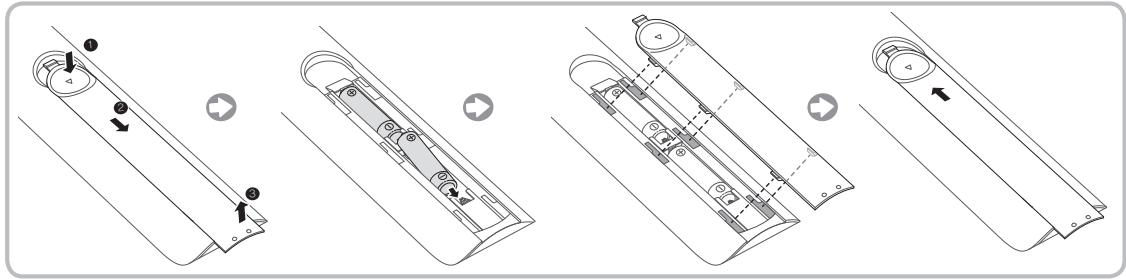

- Télécommande & piles (AAA x 2)
Mode d'emploi - Carte de garantie (non disponible dans certains pays) / Manuel de sécurité
Cable d'alimentation
- Tissu de nettoyage
- Lunettes 3D actives (Modèle de 40 pouces et plus)
4 anneaux de support
Support du serre-câble
-
Des frais d'administration peuvent vous être facturés si :
-
(a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de dire le présente manuel d'utilisation).
-
(b) vous amenez le produit dans un centre de réparation alors qu'il ne compte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de dire le présente manuel d'utilisation).
-
Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

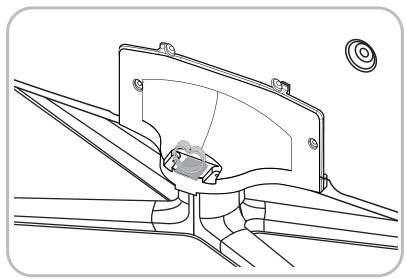

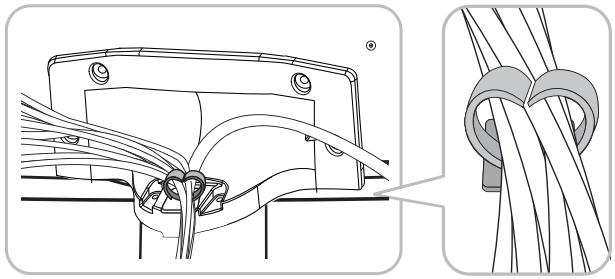

Installation du support du serre-câble

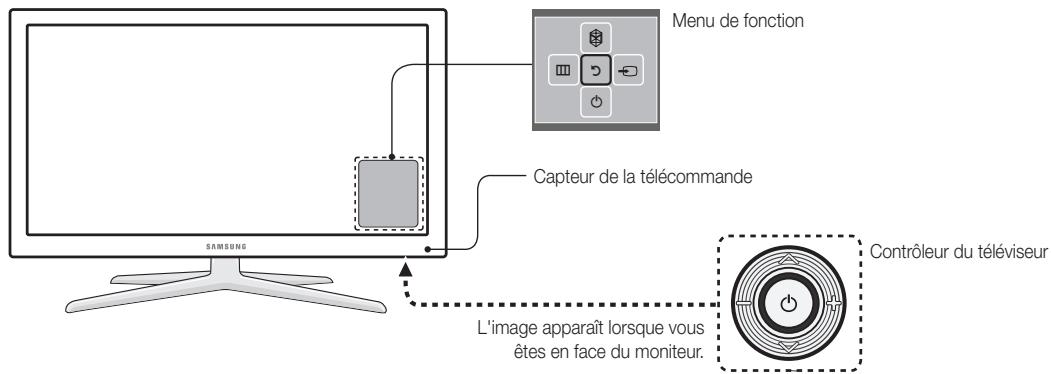

Le Contrôleur TV est un bouton multi-directionnel qui permet la navigation sans télécommande.
© Certainly fonctions exigeant un code PIN peuvent ne pas etre disponibles.
La couleur et la forme du produit peuvent varier en fonction du modele.
Le contrôleur du téléviseur, un petit bouton de type manette de jeu situé sur le côte droit, arrêté, du téléviseur, vous permet de commander le téléviseur sans telécommande.
Face au téléviseur, suivez les instructions suivantes.
Lorsque you selectionnez une fonction en depaant le contrroleur vers le haut/le bas/la droite/la gauche, veiliez a ne pas appuyer sur ce dernier. Si you appuyez d'abord dessus, vous ne pouvez plus le faire bouger vers le haut/le bas/la droite/la gauche.
| Mise sous tension | Mettez le téléviseur sous tension en appuyant sur le contrôleur lorsque le téléviseur est en mode veille. |
| Réglage du volume | Réglez le volume en déplaçant le contrôleur de gauche à droit lorsque le téléviseur est allumé. |
| Sélection d'une chaine | Sélectionnez une chaîne en déplaçant le contrôleur vers le haut et le bas lorsque le téléviseur est allumé. |
| Utilisation du menu Fonction | Pour afficher et utiliser le menu de fonction, appuyez brièvement sur le contrôleur lorsque le téléviseur est allumé. Pour fermer le menu de fonction, appuyez de nouveau briovement sur le contrôleur. |
| Sélection du MENU (III) | Lorsque le menu de fonction est visible, Sélectionnez le MENU (III) en déplaçant le contrôleur vers la gauche. Le menu à l'écran (OSD) s'affiche. Sélectionnez une option en déplaçant le contrôleur vers la droite. Déplacez le contrôleur vers la droite ou la gauche, ou vers l'arrière et l'avant, pour procéder à d'autres sélections. Pour modifier un paramètre, Sélectionnez-le, puis appuyez sur le contrôleur. |
| Sélection du SMART HUB (♀) | Lorsque le menu de fonction est visible, Sélectionnez le SMART HUB (♀) en déplaçant le contrôleur vers le haut. L'écran principal SMART HUB apparait. Sélectionnez une application en déplaçant le contrôleur, puis en appuyant sur celui-ci. |
| Sélection d'une Source (♀) | Lorsque le menu de fonction est visible, Sélectionnez la liste Source (♀) en déplaçant le contrôleur vers la droite. L'écran Source apparait. Pour sélectionner une source, déplacez le contrôleur vers le haut et le bas. Lorsque la source de votre choix est en surbrillation, appuyez sur le contrôleur. |
| Eteindre (♂) | Lorsque le menu de fonction est visible, Sélectionnez Eteindre (♂) en déplaçant le contrôleur vers le bas, puis appuyez sur celui-ci. |
Pour fermer le Menu, Smart Hub, ou Source, appuyez sur le contrôleur pendant plus de 1 seconde.
Mode veille
Votre telviseur entre en mode Veille lorsque vous l'eteignez et continue de consommer une petite quantite d'alimentation electrique. Pour eviter les risques et réduire la consommation electrique, ne laissez pas le telviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Il est préférale de débrancher le cordon d'alimentation.

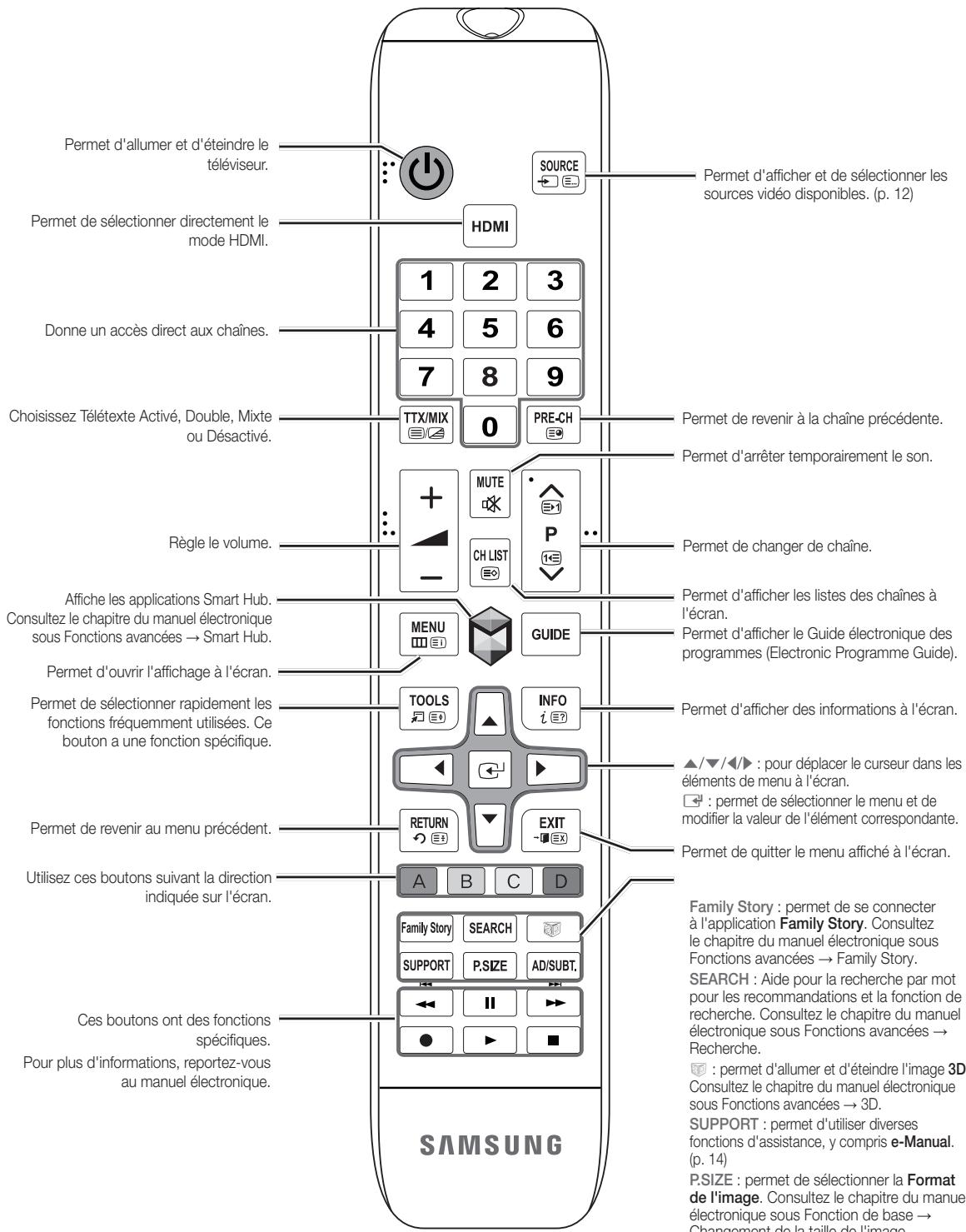

Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume.
REMARQUE
Utilisez la télécommande à une distance maximale de 7 metres du téléviseur.
- Une lumière intense peut affecter le bon fonctionnement de la télécommande. Evitez de l'utiliser a proximé d'une lampe fluorescente spéciale ou d'une enseigne au néon.
- La couleur et la forme peuvent varier en fonction du modele.

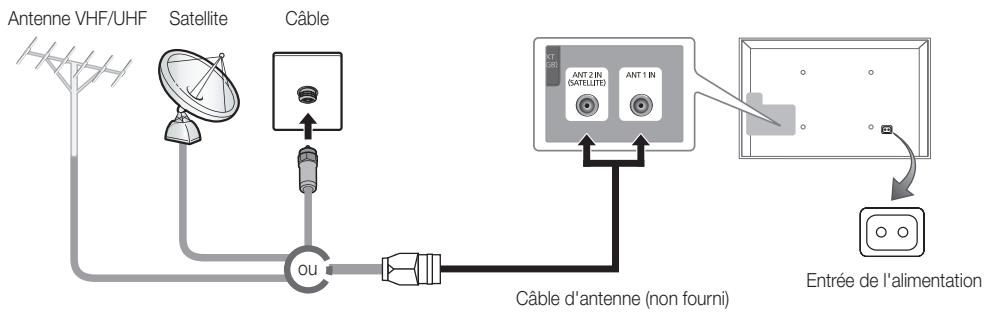

Raccordement à une antenné
Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent de manière automatique.
Branchez le cordon d'alimentation sur une prise murale, une fois tous les autres raccordements faits.
Si vous connectez votre téléviseur à un boîtier de télédistribution ou satellite à l'aide de connexions HDMI, Composante ou Composite, il n'est pas nécessaire que vous raccordiez la prise ANT IN à un raccordement à une antenné ou un cable.
Si le raccordement du cable de l'antenne est court, faites preuve de prudence en déplaçant ou en pivotant le téléviseur. Vous pourriez arracher la prise de l'antenne du téléviseur.
Configuration (configuration initiale)
Lorsque vous allumez le téléviseur pour la première fois, une série d'invites et d'écrans vous aident à configurer les réglages de base. Pour lancer la fonction de Configuration, appuyez sur le bouton de votre télécommande.
Configuration est disponible uniquement lorsque la source d'entrée est définié sur TV. Voir la section "Changement de la source d'entrée" (p. 12).
Pour revenir à l'etape précédente de la procédure de Configuration, Sélectionnez Précédent.
Avant de commencer, vérifie que le téléviseur est connecté à une antennée ou une connexion de télédistribution (cable) et que le téléviseur est branché (p. 7).
Pour démarrer la fonction Configuration, Sélectionnez Démarrer.
| 1 | Langue des menus : séléction de la langue des menus | Séléctionnez la langue des menus de votrechioix à l'aide de la télécommande, puis sélectionnez Suivant. Le téléviseur affiche un menu dans la langue séLECTIONnée lors l' étape suivante. |
| 2 | Mode Utilisation : séléction du mode Util. domicile. | Séléctionnez Util. domicile à l'aide de votre télécommande, puis sélectionnez Suivant. Le mode Util. magasin est prévu pour un usage en magasin. |
| 3 | Paramètres réseau : configuration des paramètres réseau « Pour vous connecter plus tard, sélectionnez Ignorer. | Pour configurer votre connexion réseau, sélectionnez Suivant à l'aide de votre télécommande. Si vous ne connaissiez pas les paramètres de votre réseau ou si vous souhaitez le configurer plus tard, sélectionnez Ignorer. Pour des informations plus détaillées, reportez-vous à la section "Configuration du réseau cable ou sans fil" dans le manuel électronique pour obtenir les specifications et les instructions ainsi qu'à la section Connexion réseau de ce manuel (p. 13). Vous pouvez configurer la connexion réseau ultérieurement à l'aide du menu Réseau. |
| 4 | Mise à niveau du logiciel : mise à niveau du logiciel à laforthème version « Pour mesure à niveau plus tard, sélectionnez Ignorer. | Séléctionnez Suivant pourmettre à niveau le logiciel du téléviseur. Si nécessaire, le logiciel du téléviseur est mis à niveau automatiquement Si vous souhaitez effectuer la mise à niveau ultérieurement, sélectionnez Ignorer. Pour plus d'informations, reportez-vous à la section Mise à niveau du logiciel (Fonctions de préférence → Menu Assistance) du manuel électronique. « En fonction de l'état du réseau, cette opération peut prendre quelques minutes. |
| 5 | Séléctionnez un pays.(En fonction du pays) | Séléctionnez le pays de votrechioix. «Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN. |
| 6 | Recherche automatique(1) : séléction de votremanière de regarder la télévision | Trouvons et mémorisons les chaînes sur votre TV. Avez-vous besoin de rechercher les chaînes? • Oui, j'en ai besoin.: Tous les chaînes disponibles seront trouvées et installées sur votre téléviseur. • Non, je n'en ai pas besoin.: Mon décodeur externe me fournit toutes les chaînes disponibles donc je n'ai pas besoin de faire la recherche des chaînes. |
| 7 | Recherche automatique (2) : (En fonction du pays) Sélection des options de recherche | sélectionnez la source de chaîne à ménoriser. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'affiche pour vous permettre d attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d'informations, reportez-vous à Recherche automatique (Menu Canal → Mémorisation de chaînes) dans le manuel électronique. Lorsque Hertzien ou Câble est sélectionné en premier : une fois que toutes les chaînes Hertzien ou Câble sont enregistrées, l'étape d'enregistrement des chaînes Satellite s'affiche. Lorsque Satellite est sélectionné en premier : une fois que toutes les chaînes Satellite sont enregistrées, l'étape d'enregistrement des chaînes Hertzien ou Câble s'affiche. Sélectionnez Arrêté à tout moment pour interrompre la ménorisation. |
| 8 | Horloge : réglage du Mode Horloge | • Auto.: permet de régler l'heure automatiquement. • Manuel : vous permit de définir manuellement la date et l'heure actuelles. |
| 9 | Fuseau Horaire (En fonction du pays) : réglage de votre fuseau horsaire | Cette étape est uniquement disponible si le mode Horloge est défini sur Auto.. • Auto.: permet de désérir automatiquement le fuseau horsaire. • Manuel : permet de désérir manuellement le fuseau horsaire. Si vous avez sélectionné Manuel, vous pouvez désoir demettre l'heure d'éte sur Activé ou Arrêt. (En fonction du pays) |
| 10 | Configuration Complet | Sélectionnez Fermer pour terminer. • Les paramètres effectuels s'affichent. |
Si vous souhaitez réinitialiser cette fonction...
Sélectionnez Système - Configuration (configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0" (excepte France). Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.
Voudevez de nouveau selectionner Configuration (Menu Système) chez vous, bien que vous l'ayez déjà fait en magasin.
Si vous avez oublé le code PIN, appuyez sur les boutons de la télécommande dans l'ordre suivant en mode veille, ce qui redéfinit le code sur "0-0-0-0" (France: "1-1-1-1"): MUTE 8 2 4 POWER (Marche).

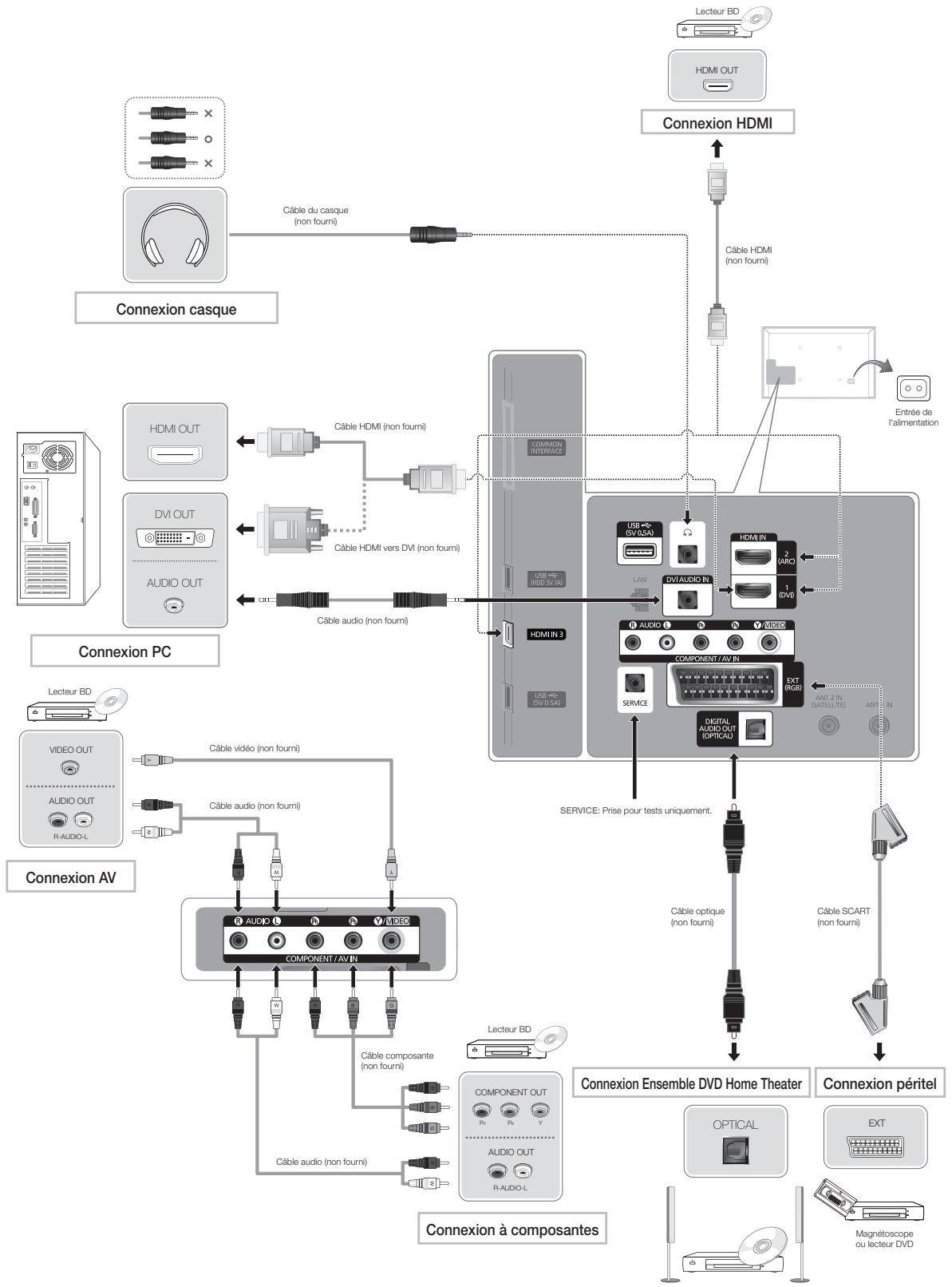

Connexions
Pour plus d'informations, reportez-vous à la section Connexion du téléviseur du e-Manual.
L'imagé affichée peut varier en fonction du modele.

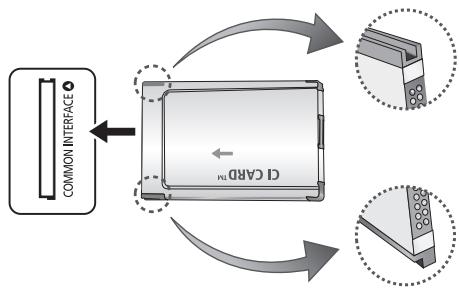

Utilisation de la "CARTE Cl ou Cl+
Pour regarder les chaînes payantes, la carte Cl ou Cl+ doit être insérée.
- Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouille".
- Les informations deairesge contenant un numero de tetelephone, lID de la carte d'interface commune (CI ou CI+), I'ID de I'hote et d'autres informations s'afficheront apres 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez voire fournisseur d'acces.
- Lorsque la configuration des informations sur les canaux est terminée, le message "Updating Completed" s'affiche, indiquant que la liste des chaînes est mise à jour.
REMARQUE
- Vous doivent vous procurar une carte d'interface commune Cl ou Cl+ auprès d'un fournisseur local de diffusion par cable.
- Lorsque vous sortez la carte d'interface commune (CI ou Cl+ ), tirez-la démarche. Une chute pourrait en effet l'endommager.
- Insérez la carte d'interface commune Cl ou Cl+ dans le sens indiqué sur celle-ci.
- L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modele.
- La carte d'interface commune (CI(Cl+) CARD) n'est pas prise en charge dans certains pays et certaines régions ; vérifie auprès de votre revendeur agréé.
- Si vous rencontres des problèmes, contactez le fournisseur d'accès.
- Insérez la carte Cl ou Cl+, qui prend en charge les paramètres actuels de l'antenne. L'image sera déformée, voire invisible.
Source
Source
A utiliseer pour selectionner le taveliseur ou une autre source d'entree externe, telles que des lecteurs DVD/ Blu-ray, des decodeurs cable ou des recepteurs satellite (boitiers decodeurs).
TV/Ext./HDMI1/DVI/HDMI2/HDMI3/AV/Composant
- Appuyez sur le bouton de votre télécommande. L'écran Smart Hub apparait.
- Sélectionnez Source. L'écran Source apparait.
- Sélectionnez la source d'entrée externe de votre choix.
Vous peuvent uniquementCHOISIR des peripériques externes connectés au téléviseur. Les entrées connectées sont mises en surbrillance dans la liste Source.
Dans la Source, Ext. reste toujours activée.
Instructions d'utilisation de la fonction de modification du nom
Modif. Nom vous permet d'associer un nom de périphérique à une source d'entrée. Pour acceder à Modif. Nom, ouvre le menu Outils lorsque la Source est affichée. Les sélections suivantes apparaissent sous Modif. Nom :
Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Periph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA : nommez le périhérique connecté aux prises d'entrée pour faciliter la sélection de la source d'entrée.
Si vous avez connecté un PC au port HDMI IN 1(DVI) avec un cable HDMI, selectionnez PC sous Modif. Nom pour entrer un nom de périhérique.
Si vous avez connecté un PC au port HDMI IN 1(DVI) avec un cable HDMI vers DVI, selectionnez DVI PC sous Modif. Nom pour entrer un nom de périhérique.
Si vous avez connecté un périhérique AV au port HDMI IN 1(DVI) avec un cable HDMI vers DVI, Sélectionnez Périph. DVI sous Modif. Nom pour entrer un nom de périhérique.
Informations
Yououpouvezafficheresoinformationsdétailléessurleperiphériqueextreneselectionné.
Rafraïchir
Dans Source, si les périhériques externes ne sont pas affichés, ouvre le menu Outils, puis sélectionnez Rafraîchir, puis recherchez les périhériques connectés.
VoussouspoucezasiarraichirI'ecrande la listede Source en selectionnantAà l'aide de la telecommande.
Cette fonction n'est disponible que si la fonction Anynet+ (HDMI-CEC) est définié sur Activé.
Voupez configurer vreteliseur de telle sort quil puisse acceder aux applications SMART TV par le biais de vrotre reseau local (LAN) a l'aide d'une connexion cablee ou sans fil.
Connexion réseau - Sans fil
Vouss pouvez connecter votre téléviseur au réseau local par le biais d'un routeur ou d'un modem sans fil standard.
Ce téléviseur prend en charge les protocoles de communication IEEE 802.11a/b/g et n. Samsung vous conseille d'utiliser le protocole IEEE 802.11n. Si vous lisez une video sur une connexion réseau, des saccades risquent d'apparaitre.
La plupart des reseaux sans fil disposent d'un système de sécurité nécessitant l'accès de péripériques au réseau à un point d'accès ou un routeur sans fil (généralement un routeur IP sans fil) pour transmettre un code de sécurité crypté appelé code de sécurité ou clé d'accès.
Si le mode Pure High-throughput (Greenfield) 802.11N est sélectionné et que le type de cryptage est défini sur WEP ou TKIP pour votre routeur sans fil, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles specifications de certification Wi-Fi.
Connexion réseau - Câble
Il existe deux façon principales de connecter votre télévisuer à votre réseau à l'aide d'un cable, en fonction de votre configuration réseau. De la manière illustrée ci-dessous :
Connecteur Modem mural
Modem externe
(ADSL/VDSL/TVparcable)
Cable modem (non fourni)
Panneau arrête du téléviseur
Cable LAN (non fourni)
Port LAN mural
Panneau arrête du téléviseur
Cable LAN (non fourni)
El n'est pas prise en charge lorsque la vitesse du réseau est eigale ou inférieure à 10 Mbit/s.
Utilisez un cable de catégorie 6 (*type STP) pour effectuer cette connexion.

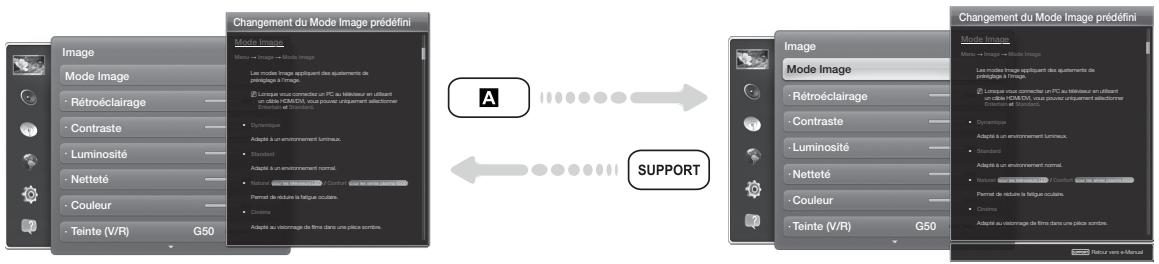

Consultation du manuel électronique
Voutrouvez des instructions relatives aux fonctionnalités de votre téléviseur dans le manuel électronique. Pour ouvrir le manuel électronique, appuyez sur le bouton SUPPORT de votre télécommande.
You pouvez aussi y acceder via le menu :
Menu Assistance e-Manual
Accès au manuel électronique
Pour utiliser le Manuel électronique, procédez comme suit :
- Lorsque vous avez besoin d'aide, selectionnez Assistance avec votre télécommande. L'ecran e-Manual apparait.
- Sélectionnez la catégorie de votreCHOIX.
- Sélectionnez la rubrique de votre choix. Le manuel électronique affiche la page souhaitatione.
Les mots en bleu dans le manuel électronique se rapportent à la liste de menu sur l'écran du téléviseur.
Une icône verte dans le manuel électronique désigne un bouton sur votre télécommande.
Les étapes fléchées (par exemple, Menu → Assistance → e-Manual) du manuel électronique signifier qu'une succession d'étapes doit être suivie pour la fonction.
Comment basculer entre la rubrique de manuel électronique et le(s) menu(s) OSD correspondant(s).
Cette fonction n'est pas disponible dans certains menus.
Vou ne pouvez pas utiliser la fonction Essayer si le menu est grise.
- Si vous voulez executer le(s) menu(s) correspondant(s), appuyez sur A à l'aide de la télécommande.
-
Pour revenir à l'écran de l'e-Manual, Sélectionnez Assistance à l'aide de la télécommande.
-
Barre de défillement : permet de faire défilier vers le haut ou le bas l'écran du e-Manual.
- / : permet de passer au chapitre précédent ou suivant.
- A Essayer : permet de déplacer le menu OSD qui correspond à la rubrique. Pour revenir à l'écran du manuel électronique, Sélectionnéz Assistance à l'aide de la télécommande.
- Accueil: permet d'acceder à l'écran d'accueil du manuel électronique.
- Position : chaque fois que vous Sélectionnez c, l'écran du manuel électronique change de position.
- D Index (en fonction du pays): affiche l'écran d'index.
- Retour: permet de revenir à l'écran précédent.
Recherche d'une rubrique sur la page d'index
- Utilisez votre télécommande pour selectionner 6. L'écran Index s'affiche.
- Pour rechercher une rubrique, Sélectionné une lecture. L'Index affiche une liste de rubriques et mots clés qui commencer par la lecture sélectionnée.
- Sélectionnez la rubrique ou le mot-clé de votrechoix.
- La page de manuel électronique avec la rubrique apparait.
PourfermerIecranIndex,appuyez surleboutonRETURN.
Pour changer la position du manuel électronique à l'écran
Si le manuel électronique n'est pas complètement masqué en raison de l'écran des menus OSD, vous pouvez changer la position de ce manuel.
- Bascuez la sélection sur l'écran du manuel électronique en appuyant sur le bouton SUPPORT de votre télécommande.
- Appuyez sur le bouton c de votre télécommande. Chaque fois que vous selectionnez c avec votre télécommande, l'écran du manuel électronique change de position.
Installation du kit de montage mural
Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur.
Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale. Il n'est pas conseilé de le faire par vous même.
Samsung Electronics ne saurait être tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale.
Préparation avant l'installation d'un dispositif de fixation murale
Cas A. Installation du support de montage mural SAMSUNG
Cas B. Installation du support mural d'un autre fabricant
Pour installer un support mural, utilisez l'anneau de support 1.
Le kit de montage mural n'est pas fourni ; il est vendu séparément.
Installez vous fixation murale sur un mur solide perpendicular au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuilles prendre contact avec votre revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures.
REMARQUE
- Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous.
- Un manuel d'installation détaillé et toutes les pieces nécessaires au montage sont fournis avec le kit de fixation mural.
- N'utilisez pas de vis non conformes aux specifications des vis VESA standard.
- N'utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur.
- Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale.
- Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entrainant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident.
Samsung ne peut etre tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l'utilisation d'une fixation murale non-VESA ou non specifiée, ou si I'utilisateur ne suit pas les instructions d'installation du produit. - N'inclinez pas le téléviseur de plus de 15 degrs.
| Famille de produits | pouces | Spéc. VESA (A * B) | Vis standard | Quantité |
| Télévisur LED | 32~40 | 200 X 200 | M8 | 4 |
| 46~60 | 400 X 400 |
N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.
Attention: si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur ni le déséquilibrent. Cela pourrait faire basculer le téléviseur et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité fournie avec votre téléviseur. Pour une stabilité et une sécurité accrue, vous pouvez acheter et installer le dispositif antichute comme décrit ci-dessous.

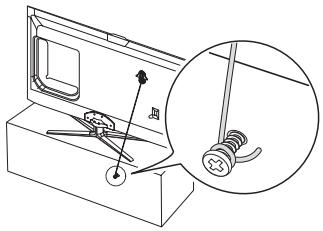

Pour éviter toute chute du téléviseur
- Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que les vis ont eté fermement fixées au mur.
En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.
Les colliers, vis et chaînettes n'était pas fournis, vous nevez les acheter séparément.
- Retirez les vis situées sur la partie centrale arrêté du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur.
Il est possible que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis représentant les caractéristiques suivantes.
Charactéristiques des vis
Pour un téléviseur de 32 à 60 pouces : M8
- Reliez les colliers fixés au téléviseur et leurs fixés sur le mur à l'aide d'un cable solide, puis attachez-les fermement.
REMARQUE
- Placez le téléviseur à proximé du mur afin qu'il ne bascule pas vers l'arrière.
- Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.
-
Détachez la chainette avant de déplacer le téléviseur.
-
Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne doiventaucun signedusure.Siyouavesundoutequanta lasecuritedesconnexions,contactez un installateurprofessionnel.
Résolution des problèmes
Si vous ave des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces solutions de dépannage ne s'aplique à votre problème, rendez-vous sur le site "www.samsung.com", puis cliquez sur Assistance ou contactez le centre d'applés dont les coordonnées figurent sur la dernière page de ce manuel.
| Problèmes | Solutions et explications |
| Le téléviseur ne s'allume pas. | • Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur. • Vérifiez que la prise murale est opérationnelle. • Essayez d'appuyer sur le bouton ⊙ du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après. |
| Aucune image/vidéo n'est affichée. | • Vérifiez le raccordement des cables (retirez tous les cables connectés au téléviseur et aux appareils externes, puis rebranchez-les). • Réglez la sortie video de votre péripérisque externe (décodeur cable/satellite, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un péripérisque externe est HDMI, vousdezestablier une connexion avec une entrée HDMI du téléviseur. • Vérifiez que les appareils connectés sont sous tension. • Veiliez à selectionner la source appropriée du téléviseur. • Redémarrez le péripérisque connecté en rebranchant le cable d'alimentation du péripérisque. |
| La télécommande ne fonctionne pas. | • Vérifiez que la polarité (+/-) des piles de la télécommande est respectée. • Nettoyez la lentille de la télécommande. • Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m. |
| La télécommande du décodeur cable/boîtier décodeur ne permet pas d'allumer ou d'éteindre le téléviseur, ni de régler le volume. | • Programmez la télécommande du décodeur cable/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur cable/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG. |
Certaines des images et des fonctions ci-dessus sont uniquement disponibles sur des modetes spécifiques.
© Voues pouvez maintainir votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier micro logiciel (samsung.com Support Downloads) par le bias d'un périhérique USB.
Stockage et entretien
Si des autocollants sont appliqués sur l'écran du téléviseur, leur retrait peut laisser quelques traces. Nettoyez-les avant d'utiliser le téléviseur.
Veillez à ne pas pulveriser d'eau directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.
Nettoyez le produit à l'aide d'un chiffon doux improugné d'une petite quantité d'eau. N'utilise pas de liquide inflammable (par exemple, benzène, diluants) ou un agent de nettoyage.
Specifications
| Résolution de l'affichage | 1920 x 1080 |
| Conditions ambantes | |
| Température en service | De 10°C à 40°C (50°F a 104°F) |
| Humidité en fonctionnement | 10% à 80%, sans condensation |
| Température de stockage | De -20°C à 45°C (-4°F a 113°F) |
| Humidité sur le lieu de stockage | 5 % à 95 %, sans condensation |
| Système TV | Analogue: B/G, D/K, L, I (en fonction de votre pays) |
| Numérique: DVB-T/DVB-C/DVB-S2 | |
| Système de couleur/vidéo | Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 |
| Numérique: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 | |
| Système Sonore | BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC |
| HDMI IN | Vidéo: 1080 24p, 1080p, 1080i, 720p, 576p, 480p |
| Audio: PCM linéaire sur deux voies 32/44.1/48 kHz, 16/20/24 bits. | |
| Support pivotant (gauche/droite) | -20° ~ 20° |
| Nom du modele | UE32ES6300 / UE32ES6340 | UE37ES6300 |
| Taille de l'écran | 32 pouces (80 cm) | 37 pouces (94 cm) |
| Son (Sortie) | 2 X 10 W | |
| Dimensions (L x H x P) | ||
| Corps | 739,6 x 448,0 x 46,9 mm | 861,4 x 516,9 x 46,9 mm |
| Avec socle | 739,6 x 514,8 x 241,3 mm | 861,4 x 582,7 x 241,3 mm |
| Poids | ||
| Sans socle | 6,5 Kg | 9 Kg |
| Avec socle | 7,7 Kg | 10,3 Kg |
| Nom du modele | UE40ES6300 / UE40ES6340 | UE46ES6300 / UE46ES6340 |
| Taille de l'écran | 40 pouces (101 cm) | 46 pouces (116 cm) |
| Son (Sortie) | 2 X 10 W | |
| Dimensions (L x H x P) | ||
| Corps | 926,8 x 553,4 x 46,9 mm | 1062,2 x 629,8 x 46,9 mm |
| Avec socle | 926,8 x 619,1 x 241,3 mm | 1062,2 x 700,8 x 276,6 mm |
| Poids | ||
| Sans socle | 10,3 Kg | 12,9 Kg |
| Avec socle | 11,6 Kg | 14,7 Kg |
| Nom du modele | UE50ES6300 | UE55ES6300 / UE55ES6340 |
| Taille de l'écran | 50 pouces (125 cm) | 55 pouces (138 cm) |
| Son (Sortie) | 2 X 10 W | |
| Dimensions (L x H x P) | ||
| Corps | 1139,3 x 672,7 x 46,9 mm | 1252,8 x 736,6 x 46,9 mm |
| Avec socle | 1139,3 x 743,3 x 276,6 mm | 1252,8 x 807,6 x 276,6 mm |
| Poids | ||
| Sans socle | 14,5 Kg | 16,2 Kg |
| Avec socle | 16,3 Kg | 18 Kg |
| Nom du modele | UE60ES6300 | |
| Taille de l'écran | 60 pouces (152 cm) | |
| Son (Sortie) | 2 X 10 W | |
| Dimensions (L x H x P) | ||
| Corps | 1372,9 x 804,1 x 46,9 mm | |
| Avec socle | 1372,9 x 875,3 x 309,6 mm | |
| Poids | ||
| Sans socle | 19,7 Kg | |
| Avec socle | 23 Kg | |
La conception et les specifications peuvent etre modifiées sans préavis.
Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à l'étiquette fixée au produit.
La consommation de courant normale est mesure en la norme CEI 62087 Ed.2
Codec video
| Fichier Extension | Contueur | Codec video | Résolution | Fréquence d'images (i/s) | Débit binaire (Mbit/s) | Codec audio |
| *.avi | Divx 3.11/4.x/5.x/6.x | 1920 x 1080 | 6 - 30 | 30 | AC3 LPCM ADMPCM(IMA, MS) AAC HE-AAC WMA DD+ MPEG(MP3) DTS Core G.711(A-Law, μ-Law) | |
| *.mkv | ||||||
| *.asf | MPEG4 SP / ASP | |||||
| *.wmv | ||||||
| *.mp4 | H.264 BP / MP / HP | |||||
| *.3gp | AVI | Motion JPEG | 640 x 480 | 8 | ||
| *.vro | MKV | |||||
| *.mpg | ASF | |||||
| *.mpeg | MP4 | |||||
| *.ts | 3GP | |||||
| *.tp | VRO | Windows Media Video v9 | 1920 x 1080 | 30 | ||
| *.trp | VOB | |||||
| *.mov | PS | |||||
| *.flv | TS | MPEG2 | ||||
| *.vob | MPEG1 | |||||
| *.svi | VP6 | 640 x 480 | 4 | |||
| *.m2ts | ||||||
| *.mts | ||||||
| *.divx | ||||||
| *.webm | WebM | VP8 | 1920 x 1080 | 6 - 30 | 8 | Vorbis |
Autre restriction
Le contenu video ne sera pas lu, ou ne sera pas lu correctement, si une erreur est presente dans le contenu ou sur le support.
Le son ou la video ne peut ne pas fonctionner si le contenu a un débit binaire/une fréquence d'images standard supérieur aux taux d'images par seconde repris dans le tableau ci-dessus.
Si une erreur survient dans la table d'index, la fonction de recherche (saut) n'est pas prise en charge.
Si vous lisez une video sur une connexion réseau, des saccades risquent d'apparaître.
Le menu peutmettrepluslongtempsàapparaîtresi ledébitbinairedépasse10Mbit/s.
Certsains peripheriques USB/camera numériques peuvent ne pas etre compatibles avec le lecteur.
Décodeur video
- Prise en charge jusqu'à H.264 niveau 4.1.
-
Les normes H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 ne sont pas prises en charge.
Pour tous les codecs video, sauf VP8, VP6: -
Inférieur à 1280 x 720 : 60 images max.
-
Supérieur à 1280 x 720 : 30 images max.
-
GMC n'est pas pris en charge.
- Prend uniquement en charge SVAF Top/Bottom (Haut et Bas) et Side by Side (Côte à côte).
Décodeur audio
WMA 9, 10 Pro prend en charge jusqu'à 5.1 canaux et profil M2 (sauf mode LBR de M0).
L'audio sans perte WMA n'est pas prise en charge.
- Si Vorbis se trouve uniquement dans conteneur Webm, prend en charge jusqu'à 2 canaux.
Résolution de l'affichage
| Mode | Résolution | Fréquence horizontal (kHz) | Fréquence vertical (Hz) | Fréquence d'horloge pixels (MHz) | Polarité synchronisée (H/V) |
| IBM | 640 x 350 | 31,469 | 70,086 | 25,175 | +/- |
| 720 x 400 | 31,469 | 70,087 | 28,322 | -/+ | |
| MAC | 640 x 480 | 35,000 | 66,667 | 30,240 | -/- |
| 832 x 624 | 49,726 | 74,551 | 57,284 | -/- | |
| 1152 x 870 | 68,681 | 75,062 | 100,000 | -/- | |
| VESA DMT | 640 x 480 | 31,469 | 59,940 | 25,175 | -/- |
| 640 x 480 | 37,861 | 72,809 | 31,500 | -/- | |
| 640 x 480 | 37,500 | 75,000 | 31,500 | -/- | |
| 800 x 600 | 37,879 | 60,317 | 40,000 | +/+ | |
| 800 x 600 | 48,077 | 72,188 | 50,000 | +/+ | |
| 800 x 600 | 46,875 | 75,000 | 49,500 | +/+ | |
| 1024 x 768 | 48,363 | 60,004 | 65,000 | -/- | |
| 1024 x 768 | 56,476 | 70,069 | 75,000 | -/- | |
| 1024 x 768 | 60,023 | 75,029 | 78,750 | +/+ | |
| 1152 x 864 | 67,500 | 75,000 | 108,000 | +/+ | |
| 1280 x 720 | 45,000 | 60,000 | 74,250 | +/+ | |
| 1280 x 800 | 49,702 | 59,810 | 83,500 | -/+ | |
| 1280 x 1024 | 63,981 | 60,020 | 108,000 | +/+ | |
| 1280 x 1024 | 79,976 | 75,025 | 135,000 | +/+ | |
| 1366 x 768 | 47,712 | 59,790 | 85,500 | +/+ | |
| 1440 x 900 | 55,935 | 59,887 | 106,500 | -/+ | |
| 1600 x 900RB | 60,000 | 60,000 | 108,000 | +/+ | |
| 1680 x 1050 | 65,290 | 59,954 | 146,250 | -/+ | |
| 1920 x 1080 | 67,500 | 60,000 | 148,500 | +/+ |
REMARQUE
- Le mode entrelacé n'est pas pris en charge.
Le téléviseur peut fonctionner de façon anormale si le format video selectionné n'est pas standard.
Recommendation - UE uniqueness
C E
- Par la presente, Samsung Electronics déclare que ce téléviseur LED satisfait aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC.
- La déclaration de conformité est accessible à l'adresse http://www.samsung.com/fr, enclistant sur Assistance, puis en entrant le nom du modele dans le champ de saisie Recherche d'assistance pour vos produits.
- Cét équipement ne doit être utilisé qu'en interieur.
- Cét équipement peut fonctionner dans tous les pays de l'UE.
