UE27D5000NW - Moniteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type d'écran	LED
Taille de l'écran	Non précisé
Résolution	Non précisé
Technologie d'affichage	Non précisé
Connectivité	HDMI, USB, Wi-Fi
Smart TV	Oui
Compatibilité audio	Dolby Digital
Consommation électrique	Non précisé
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Guide électronique des programmes, Télécommande incluse
Langues du manuel	Multilingue
Garantie	Non précisé
Type d'alimentation	AC 100-240V, 50/60Hz
Mode d'emploi	Disponible en ligne

FOIRE AUX QUESTIONS - UE27D5000NW SAMSUNG

Comment puis-je résoudre un problème d'affichage noir sur mon Samsung UE27D5000NW ?

Vérifiez que le moniteur est correctement branché à la source d'alimentation. Assurez-vous également que le câble vidéo est correctement connecté au port de votre ordinateur ou autre appareil. Si le problème persiste, essayez de débrancher le moniteur pendant quelques minutes puis de le rebrancher.

Que faire si les couleurs de l'écran semblent déformées ou incorrectes ?

Accédez aux paramètres d'affichage de votre ordinateur et assurez-vous que la résolution est réglée sur la résolution native de 1920 x 1080. Vous pouvez également ajuster les paramètres de couleur dans le menu OSD du moniteur.

Mon moniteur Samsung UE27D5000NW émet un bruit bizarre, que dois-je faire ?

Un léger bruit peut être normal, mais si le bruit est fort ou dérangeant, vérifiez que le moniteur est installé sur une surface stable et qu'il n'y a pas d'objets en contact avec lui. Si le bruit persiste, contactez le service client Samsung pour obtenir une assistance.

Comment régler la luminosité et le contraste de mon Samsung UE27D5000NW ?

Utilisez le bouton Menu sur le moniteur pour accéder au menu OSD. Naviguez jusqu'à 'Image' et ajustez les paramètres de luminosité et de contraste selon vos préférences.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien connecté à la prise murale et au moniteur. Testez également avec une autre prise ou un autre câble d'alimentation si possible. Si le moniteur ne s'allume toujours pas, il pourrait nécessiter une réparation.

Comment réinitialiser mon moniteur Samsung UE27D5000NW aux paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Réinitialiser' ou 'Paramètres d'usine' et suivez les instructions à l'écran pour réinitialiser les paramètres du moniteur.

Comment connecter mon moniteur Samsung UE27D5000NW à un ordinateur portable ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur portable. Assurez-vous que le bon port est sélectionné sur le moniteur et que l'ordinateur portable détecte l'affichage externe.

Pourquoi mon moniteur clignote-t-il par intermittence ?

Un clignotement peut être causé par un câble vidéo endommagé ou mal connecté. Vérifiez le câble et remplacez-le si nécessaire. Assurez-vous également que les pilotes de votre carte graphique sont à jour.

MODE D'EMPLOI UE27D5000NW SAMSUNG

Les figures et illustrations contenues dans ce mode d'emploi sont fournies pour référence uniquement. Elles peuvent différer de l'aspect réel du produit. La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis.

Informations importantes relatives à la garantie de votre téléviseur (format d'affichage)

1. Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C.
2. DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est, quant à elle, prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l'instant.
3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C.
4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés.
5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs.
6. Pour plus d'informations, contactez votre service client Samsung.

Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d'appel de Samsung pour savoir s'il est possible d'en améliorer les performances en reconfigurant les réglages.

Avertissement d'image fixe

Evitez d'afficher sur l'écran des images fixes (telles que des photos au format JPEG) ou des éléments d'images fixes (tels que des logos de programmes TV, un format d'image 4:3 ou panoramique, des bandeaux d'actualités ou d'informations boursières au bas de l'écran, etc.). L'affichage permanent d'images fixes risque, en effet, d'entraîner l'apparition d'images fantôme à l'écran, ce qui peut se traduire par une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes :

• Evitez d'afficher le même canal de télévision pendant de longues périodes.
• Essayez toujours d'afficher l'image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur.
• Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d'image souhaitée. L'utilisation de valeurs trop élevées risque d'accélérer le processus de brûlure.
• Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi.

Sécurisation de l'espace d'installation

Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée.

Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celui-ci.

Lors de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

- L'utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

L'aspect peut varier en fonction du produit.

Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes.

Installation avec un pied.

10 cm 10 cm 10 cm

Installation avec un support de montage mural.

10 cm 10 cm 10 cm 10 cm

Instructions de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant la collecte sélective de déchets)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques pour l'environnement et la santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la pile, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la pile ou l'accumulateur contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les piles ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et de favoriser la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des piles et accumulateurs.

Accessories

Vérifiez que les éléments suivants sont inclus avec votre téléviseur. S'il manque des éléments, contactez votre revendeur.

La couleur et la forme des éléments peuvent varier en fonction du modèle.

Les câbles qui ne se trouvent pas dans le contenu de l'emballage peuvent être achetés séparément.

ATTENTION: INSEREZ FERMEMENT DE MANIERE A CE QU'IL NE SE DETACHE PAS

• Télécommande et piles (AAA x 2)
- Instructions d'utilisation
- Carte de garantie / Manuel de sécurité (non disponible dans certains pays)

• Câble d'alimentation
- Chiffon de nettoyage

• Adaptateur Composant / AV

- Adaptateur Scart

• Adaptateur de carte CI

Des frais d'administration peuvent vous être facturés si :

(a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut
(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation)
(b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut
(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation)

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

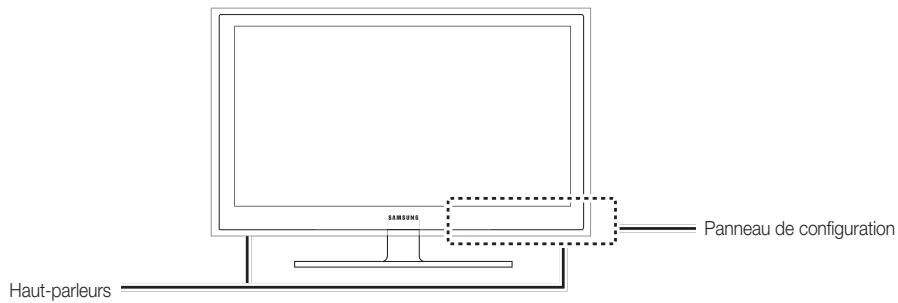

Présentation du panneau de commande

La couleur et la forme du produit peuvent varier en fonction du modèle.

Haut-parleurs SAMSUNG Panneau de configuration

	Capteur de la télécommande	Dirigez la télécommande vers ce point du téléviseur.
	Témoin d'alimentation	Clignote, puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille.
	SOURCE	Bascule entre toutes les sources d'entrée disponibles. Dans le menu à l'écran, utilisez ce bouton de la même façon que le bouton ENTER de la télécommande.
	MENU	Affiche un menu à l'écran (ou OSD) reprenant les fonctions de votre téléviseur.
	- ▲+	Permet de régler le volume. Dans le menu à l'écran, utilisez les boutons - ▲+ de la même façon que les boutons ◀ et ▶ de la télécommande.
	√ CH ∧	Permet de modifier les chaînes. Dans le menu à l'écran, utilisez les boutons √ CH ∧ de la même façon que les boutons ▼ et ▲ de la télécommande.
	○ (Alimentation)	Permet d'allumer et éteindre la télévision.

Mode Veille

Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). L'appareil consomme toujours une petite quantité d'énergie, même lorsque le bouton marche/arrêt est en position Off. Il est préférable de débrancher le cordon d'alimentation.

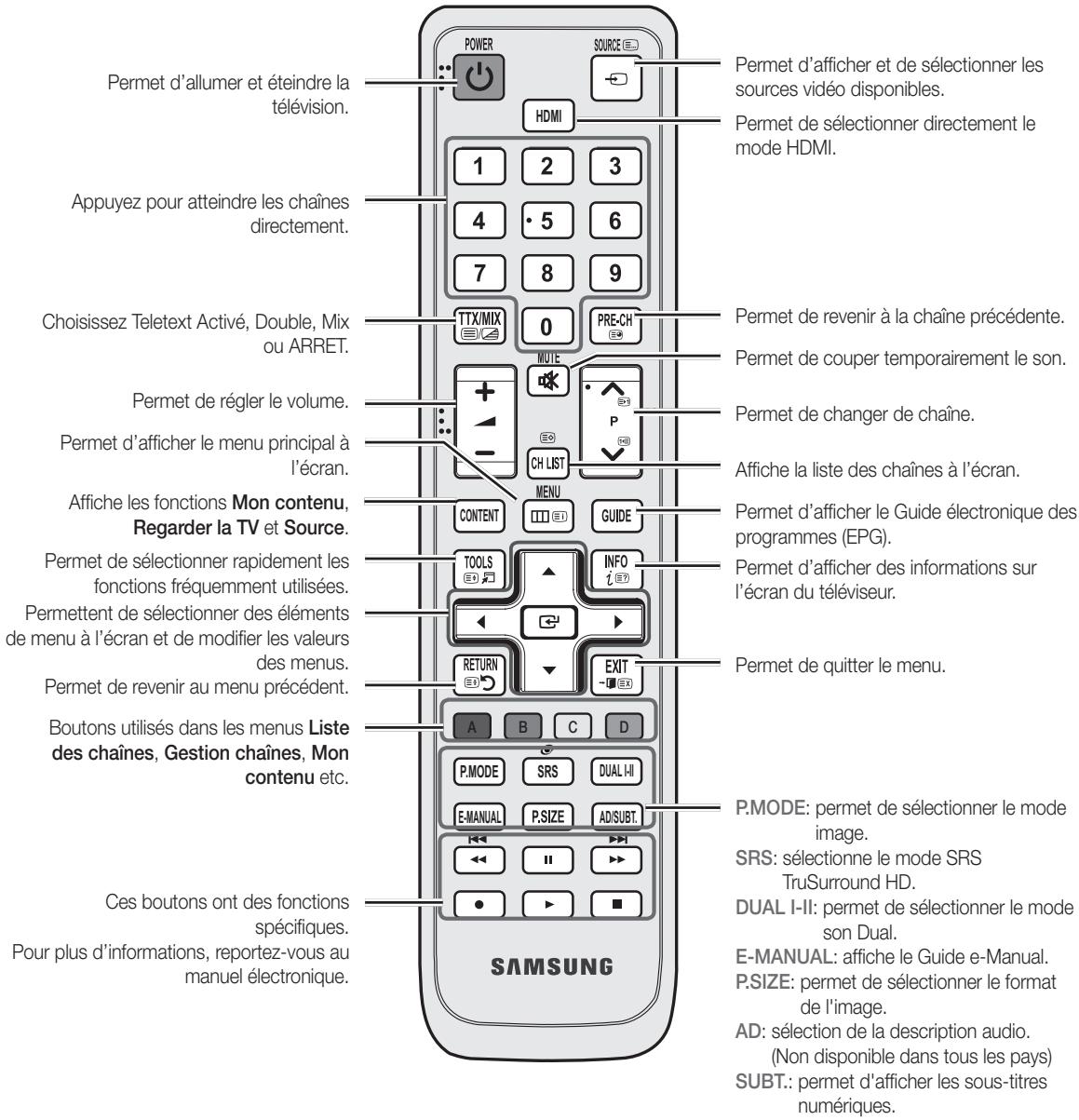

Présentation de la télécommande

Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume.

Permet d'allumer et éteindre la télévision. Appuyez pour atteindre les chaînes directement. Choisissez Teletext Activé, Double, Mix ou ARRET. Permet de régler le volume. Permet d'afficher le menu principal à l'écran. Affiche les fonctions Mon contenu, Regarder la TV et Source. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permettent de sélectionner des éléments de menu à l'écran et de modifier les valeurs des menus. Permet de revenir au menu précédent. Boutons utilisés dans les menus Liste des chaînes, Gestion chaînes, Mon contenu etc. Ces boutons ont des fonctions spécifiques. Pour plus d'informations, reportez-vous au manuel électronique. SAMSUNG POWER SOURCE HDMI 1 2 3 4 • 5 6 7 8 9 TTX/MIX 0 PRE-CH NOTE + - CH LIST MENU CONTENT GUIDE TOOLS INFO RETURN EXIT A B C D P.MODE SRS DUAL-I E-MANUAL P.SIZE AD/SUBT. P.MODE: permet de sélectionner le mode image. SRS: sélectionne le mode SRS TruSurround HD. DUAL I-II: permet de sélectionner le mode son Dual. E-MANUAL: affiche le Guide e-Manual. P.SIZE: permet de sélectionner le format de l'image. AD: sélection de la description audio. (Non disponible dans tous les pays) SUBT.: permet d'afficher les sous-titres numériques.

Installation des piles (type de pile : AAA)

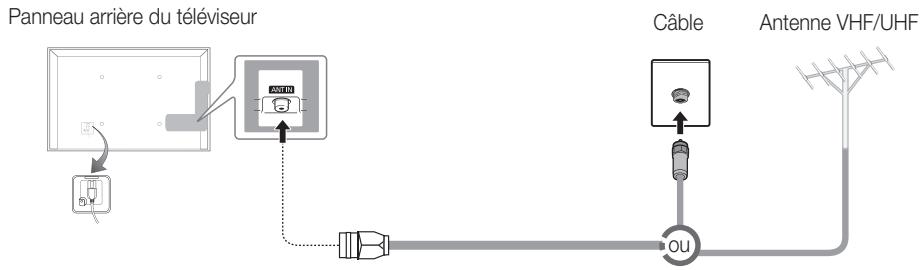

Raccordement à une antenne

Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent de manière automatique.

Préréglage : connexion du câble d'alimentation et de l'antenne.

Panneau arrière du téléviseur Câble Antenne VHF/UHF OU

Plug & Play (configuration initiale)

Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s'affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWER ⏻. Plug & Play est disponible uniquement si la source Entrée est définie sur TV.

Pour revenir à l'étape précédente, appuyez sur le bouton rouge.

1	Choix d'une langue	Appuyez sur le bouton ▲ ou ▼, puis sur ENTER . Sélectionnez la langue de votre choix pour le menu à l'écran.
2	Sélection du modeEnr. démoouUtil. domicile	Appuyez sur le bouton ◀ ou ▶, puis sur ENTER . Sélectionnez le modeUtil. domicile.Le modeEnr. démoest prévu pour un usage en magasin.Pour rétablir les paramètres du téléviseur deEnr. démoàUtil. domicile(standard): appuyez sur le bouton Volume du téléviseur. Lorsque le menu OSD du volume s'affiche, appuyez pendant 5 secondes sur le boutonMENU.Enr. démoest disponible uniquement pour une exposition en magasin.Si vous sélectionnez cette option, plusieurs fonctions ne sont pas disponibles. SélectionnezUtil. domicilelorsque vous regardez le téléviseur à la maison.
3	Sélection d'un pays	Appuyez sur le bouton ▲ ou ▼, puis sur ENTER . Sélectionnez le pays de votre choix. Après la sélection du pays dans le menuPays, certains modèles peuvent demander, en plus, le code PIN.Lors de l'entrée du code PIN, 0-0-0-0 n'est pas disponible.L'option peut varier en fonction du pays.
4	Réglage duMode Horloge	Réglez leMode Horlogeautomatiquement ou manuellement.Auto.: Sélectionnez le fuseau horaire dans lequel vous vous trouvez. (en fonction du pays)Manuel: Vous permet de définir manuellement la date et l'heure actuelles.
5	Sélection d'une antenne	Appuyez sur le bouton ▲ ou ▼, puis sur ENTER . Permet de sélectionner le signal de diffusion souhaité.
6	Sélection d'une chaîne	Appuyez sur le bouton ▲ ou ▼, puis sur ENTER . Sélectionnez la source de chaîne à mémoriser. Lors du réglage de la source d'antenne surCâble, une fenêtre s'affiche pour vous permettre d'attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d'informations, reportez-vous àCanal→Recherche automatique. Appuyez sur le bouton ENTER à tout moment pour interrompre la mémorisation.
7	Profitez de votre téléviseur.	Sélectionnez Regarder TV. Appuyez sur le bouton ENTER .

Si vous souhaitez réinitialiser cette fonction...

Vous devez à nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l'ayez fait en magasin. Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0" (excepte France) Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l'ordre suivant, ce qui remet le code PIN à "0-0-0-0" (France: "1-1-1-1"): POWER (arrêt) → MUTE → 8 → 2 → 4 → POWER (marche).

Périphériques disponibles : DVD, Lecteur Blu-ray, décodeur câble HD, récepteur satellite HD (boîtier décodeur), magnétoscope, système audio numérique, amplificateur, home cinéma DVD, PC


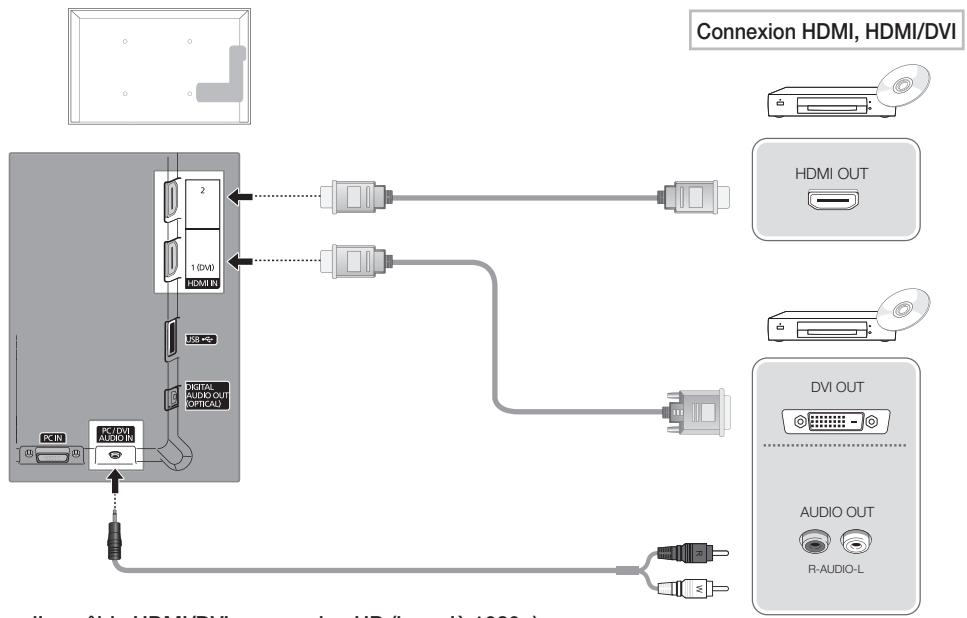

Utilisation d'un câble HDMI/DVI : connexion HD (jusqu'à 1080p)

HDMI IN 1(DVI), 2, PC/DVI AUDIO IN

• Pour une meilleure qualité d'image et de son, effectuez la connexion au moyen d'un câble HDMI.
• Un câble HDMI prend en charge les signaux vidéo et audio numériques, et ne nécessite aucun câble audio.
• Pour connecter le téléviseur à un appareil numérique dépourvu de sortie HDMI, utilisez une prise HDMI/DVI et des câbles audio.
• Il se peut que l'affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique externe connecté au téléviseur utilise un mode HDMI d'une ancienne version. Dans ce cas, demandez au fabricant du périphérique externe de vous communiquer la version HDMI et, dans l'hypothèse où elle serait obsolète, demandez-lui une mise à niveau.
• Veillez à utiliser un câble HDMI de maximum 14 mm de diamètre.
• Veillez également à acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produise.
• Il est recommandé d'employer un câble HDMI haut débit de base ou un câble possédant une fiche Ethernet. Ce produit ne prend pas en charge la fonction Ethernet via HDMI.


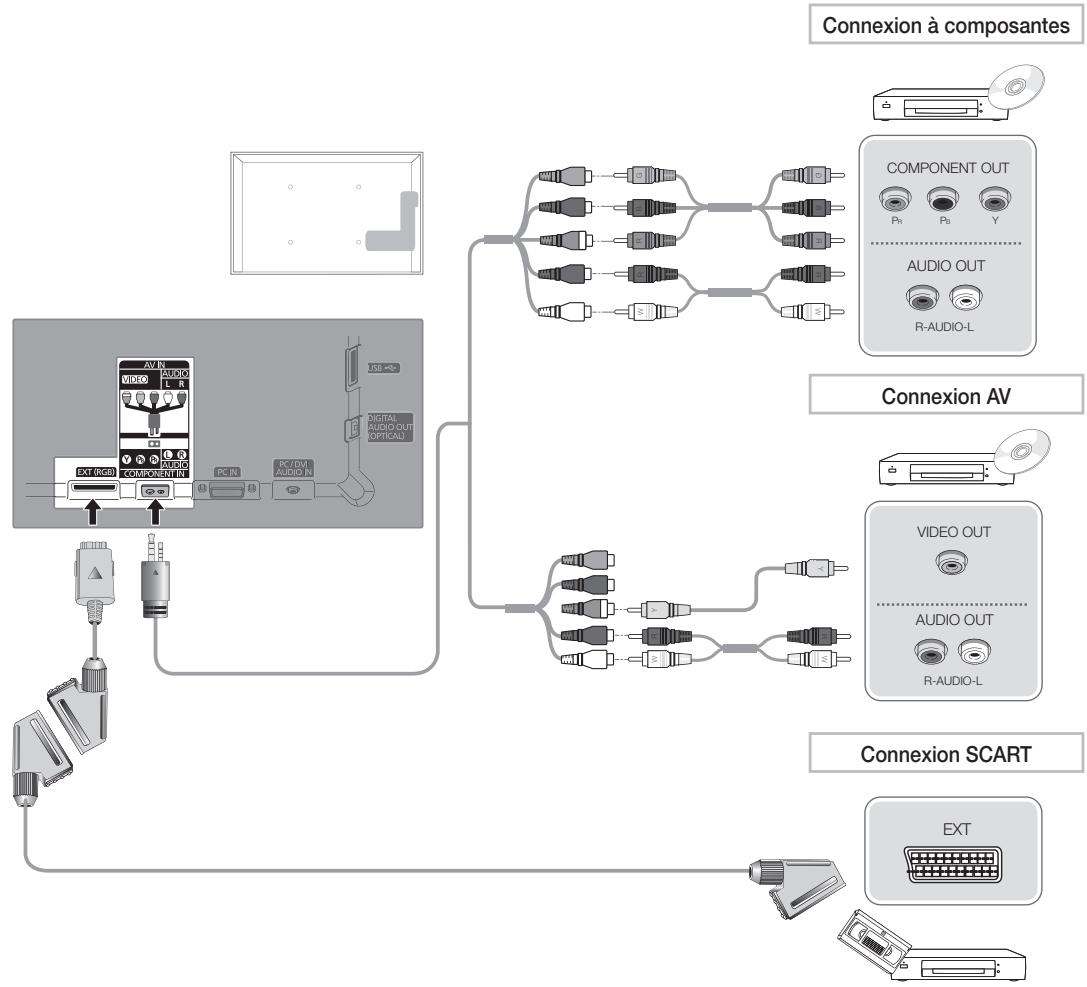

Utilisation d'un câble Composante (jusqu'à 1080p) ou Audio / Vidéo (480i uniquement) et utilisation d'un câble Péritel

En mode Ext., la sortie DTV prend uniquement en charge les signaux audio et vidéo MPEG SD.

Pour obtenir une qualité d'image optimale, il est préférable d'opter pour la connexion Composante (plutôt que la connexion A/V).

Périphériques disponibles : système audio numérique, amplificateur, système home cinéma DVD


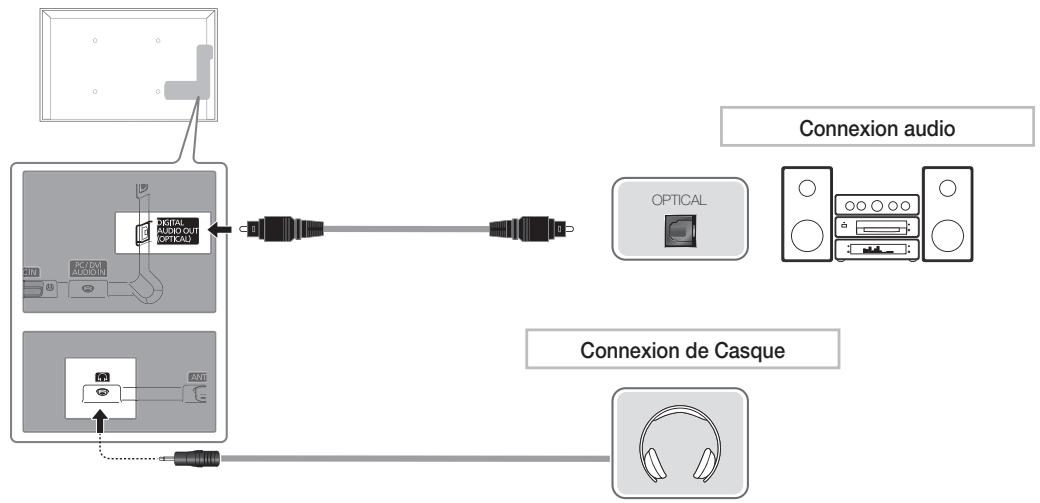

Utilisation d'un câble optique (numérique) ou d'une sortie casque

• Lorsqu'un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminuez le volume du téléviseur et du système.
• Le mode audio 5.1 est disponible uniquement si le téléviseur est relié à un dispositif externe prenant en charge ce mode.
• Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir du son en mode 5.1 canaux, connectez directement la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-Ray, du décodeur câble ou du décodeur satellite à un amplificateur ou un système home cinéma.

Ecouteurs ⓤ: vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n'émettent plus de son.

• La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur.
• Le volume des écouteurs et celui du téléviseur sont réglés séparément.

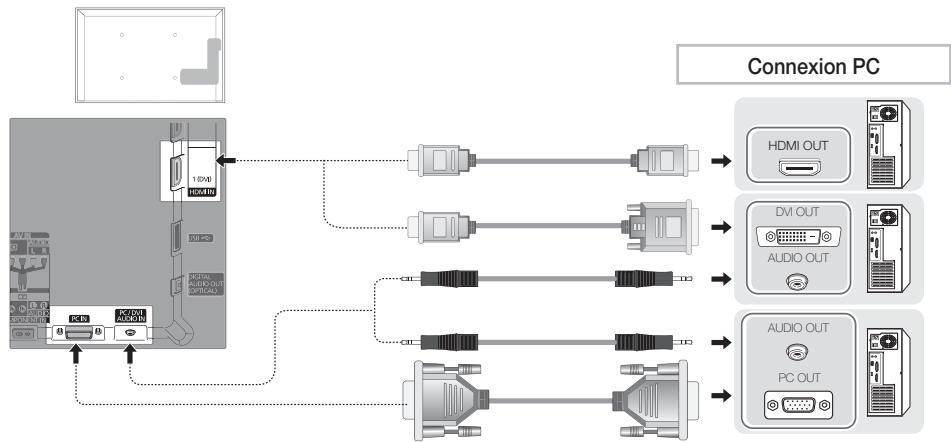

En fonction du PC, la connexion à l'aide du câble HDMI peut ne pas être prise en charge.
Un câble HDMI prend en charge les signaux vidéo et audio numériques, et ne nécessite aucun câble audio.

Modes d'affichage (Entrées D-Sub et HDMI/DVI)

La résolution optimale est de 1360 x 768 à 60 Hz.

Mode	Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)	Fréquence d'horloge pixels (MHz)	Polarité de synchronisation (H/V)
IBM	640 x 350	31,469	70,086	25,175	+ / -
	720 x 400	31,469	70,087	28,322	- / +
MAC	640 x 480	35,000	66,667	30,240	- / -
	832 x 624	49,726	74,551	57,284	- / -
VESA DMT	640 x 480	31,469	59,940	25,175	- / -
		37,861	72,809	31,500	- / -
		37,500	75,000	31,500	- / -
	800 x 600	37,879	60,317	40,000	+ / +
		48,077	72,188	50,000	+ / +
		46,875	75,000	49,500	+ / +
	1024 x 768	48,363	60,004	65,000	- / -
		56,476	70,069	75,000	- / -
		60,023	75,029	78,750	+ / +
	1360 x 768	47,712	60,015	85,500	+ / +

REMARQUE

• Dans le cas d'une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI).
• Le mode entrelacé n'est pas pris en charge.
• Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n'est pas standard.
• Les modes Séparé et Composite sont pris en charge. Le mode SOG (Sync On Green) n'est pas pris en charge.

Liste Source

Permet de sélectionner le téléviseur ou d'autres sources d'entrée externes (telles qu'un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur décodeur) connectées au téléviseur.

■ TV / Ext. / PC / AV / Composant / HDMI1/DVI / HDMI2 / USB

Les entrées connectées sont mises en surbrillance dans la Liste Source.
Pour afficher les périphériques connectés uniquement, accédez à la fonction Connecté à l'aide du bouton ◀ ou ▶.

Ext. et PC restent toujours activés.

Si les périphériques externes connectés ne sont pas mis en surveillance, appuyez sur le bouton rouge. Le téléviseur lance une recherche des périphériques connectés.

Utilisation de la fonction Modif. Nom

Dans Source, appuyez sur le bouton TOOLS. Vous pouvez ensuite définir le nom de la source d'entrée externe de votre choix.

VCR / DVD / Décodeur Cab. / Décodeur sat. / Décodeur PVR / Récepteur AV / Jeu / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Nommez le périphérique connecté aux prises d'entrée pour faciliter la sélection de la source d'entrée.

Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un câble HDMI, vous devez définir le téléviseur en mode PC sous Modif. Nom.

Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un câble HDMI vers DVI, vous devez définir le téléviseur en mode DVI PC sous Modif. Nom.

Lorsque vous connectez un périphérique AV au port HDMI IN 1(DVI) avec un câble HDMI vers DVI, vous devez définir le téléviseur en mode Périph. DVI sous Modif. Nom.

Informations

Vous pouvez afficher des informations détaillées sur le périphérique externe sélectionné.

Pour obtenir la meilleure connexion câblée possible avec cet appareil, utilisez des câbles dont le diamètre ne dépasse pas la valeur maximale indiquée ci-dessous.

• Epaisseur maximale : 0,55 pouce (14 mm)

Connexion à un port COMMON INTERFACE

Connexion de l'adaptateur de carte CI

Connectez l'adaptateur comme indiqué sur la droite.

Pour connecter l'adaptateur de carte CI, procédez comme suit :

Assurez-vous d'avoir connecté l'adaptateur avant de fixer le téléviseur sur un mur.

1. Insérez l'adaptateur de carte CI dans les deux trous du produit ①.

Deux trous sont présents à l'arrière du téléviseur. Ils sont situés à proximité du port COMMON INTERFACE.

Appuyez fermement au centre de l'adaptateur pour s'assurer qu'il est bien inséré.

1. Reliez l'adaptateur de CARTE CI au port COMMON INTERFACE.

2. Insérez la "CARTE CI ou Cl+"

Utilisation de la "CARTE CI ou CI+"

Pour regarder les chaînes payantes, la carte Cl ou Cl+ doit être insérée.

• Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouillé".
• Les informations de pairage contenant un numéro de téléphone, l'ID de la carte CI ou CI+, l'ID de l'hôte et d'autres informations s'afficheront après 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur de service.
• Lorsque la configuration des informations sur les canaux est terminée, le message "Mise à jour terminée" s'affiche, indiquant que la liste des chaînes est mise à jour.

REMARQUE

• Vous devez vous procurer une "Carte Cl ou Cl+" auprès d'un câblo-opérateur local.
• Lorsque vous sortez la "Carte Cl ou Cl+", tirez-la délicatement avec vos doigts. Une chute pourrait l'endommager.
• Insert the "CI or CI+ CARD" that supports the current antenna settings.
• L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle.
• Si vous rencontrez des problèmes, contactez le prestataire de service.

- La "Carte Cl ou Cl+" n'est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé.

- Insérez la carte d'interface commune (CI ou CI+ CARD), qui prend en charge les paramètres actuels de l'antenne. L'image sera déformée, voire invisible.

COMMON INTERFACE SUNLY CAL/INTERFERENCE 1 2

CI CARD™ COMMON INTERFACE 5V ONLY

Consultation du e-Manual

Vous trouverez des instructions sur les caractéristiques de votre téléviseur dans le e-Manual de ce dernier. Pour l'utiliser, appuyez sur le bouton E-MANUAL de votre télécommande. Déplacez le curseur à l'aide des boutons Haut/Bas/Gauche/Droite afin de mettre en surbrillance une catégorie, puis une rubrique. Appuyez ensuite sur le bouton ENTER 📄. Le e-Manual affiche la page souhaitée.

Vous pouvez également y accéder via le menu :

MENU → Assistance → e-Manual → ENTER

Pour revenir au menu principal du e-Manual, appuyez sur le bouton E-MANUAL de la télécommande.

La fonction Essayer n'est pas directement disponible si le téléviseur est défini avec une source d'entrée externe.

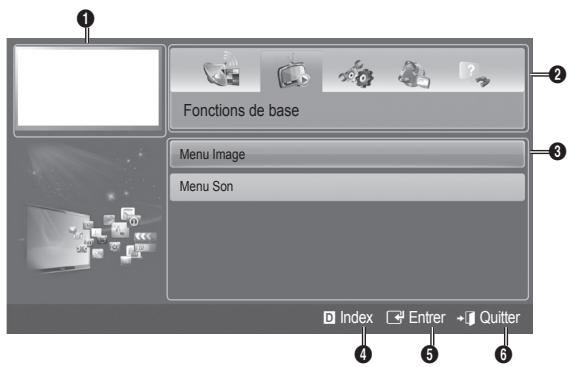

Affichage

Fonctions de base Menu Image Menu Son Index → Entrer → Quitter

① Vidéo, programme télévisé, etc actuellement affiché.
2 Liste des catégories. Appuyez sur le bouton ◀ ou ▶ pour sélectionner la catégorie de votre choix.
3 Affiche la liste des sous-menus. Utilisez les touches fléchées de votre télécommande pour déplacer le curseur. Appuyez sur le bouton ENTER pour sélectionner le sous-menu de votre choix.
4 D Bleu (Index) : affiche l'écran d'index.
5 Entrer : sélectionne une catégorie ou un sous-menu.
6 → Quitter : permet de quitter le e-Manual.

Comment basculer entre une rubrique du e-Manual et le(s) menu(s) correspondant(s) affiché(s) à l'écran

Fonctions de base > Menu image (317) ■ Retrochaînement / Contraste / Luminosité / Netteur / Coulour / Teintre / NTTE Vote télétrique displace de plusieurs options de réglage pour la contrôle de la qualité d'image. MEMS2 - Image - Retrochaînement - ENTERC# HEMAARQUE ■ La fonction de la Mode 54 (PM) est pas disposés dans les modes TV, Ext., ■ Les analogiques du système PC, une plusé modérant que les options Retrochaînement. Contraste, Luminosité et Netteur. ■ Les procédits peuvent des rêts et ménolais pour chaque dispositif entre comme connecté au télétrique. Essayer Accueil Zoom Index Page Quitter

Mode Image : Standard Rétroéclairage : 7 Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : G50/R50 Réglage de l'écran

Cette fonction n'est pas disponible dans certains menus.

Méthode 1

1. Si vous souhaitez utiliser le menu correspondant à une rubrique du e-Manual, appuyez sur le bouton rouge afin de sélectionner l'option Essayer.
2. Pour revenir à l'écran du e-Manual, appuyez sur le bouton E-MANUAL.

Méthode 2

1. Appuyez sur le bouton ENTER ⇧ lorsqu'une rubrique s'affiche. Le message "Exécuter?" s'affiche. Sélectionnez Oui, puis appuyez sur le bouton ENTER ⇧. La fenêtre des menus à l'écran s'affiche.
2. Pour revenir à l'écran du e-Manual, appuyez sur le bouton E-MANUAL.

Fonctions de base > Menu Image (3/17) ■ Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) Votre téléviseur dispose de plusieurs options de réglage pour le contrôle de la qualité d'image. MENU → Image → Rétroéclairage → ENTER REMARQUE • La fonction Teinte (V/R) n'est pas disponible dans les modes TV, Ext., AV analogiques du système PAL. • En mode PC, vous ne pouvez modifier que les options Rétroéclairage, Contraste, Luminosité et Netteté. • Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté au téléviseur. A Essayer B Accueil C Zoom D Index ▶ Page ▶ Quitter

Utilisation du mode Zoom

■ Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R)

Votre téléviseur dispose de plusieurs options de réglage pour le contrôle de la qualité d'image.

MENU → Image → Rétroéclairage → ENTER

REMARQUE

- La fonction Teinte (V/R) n'est pas disponible dans les modes TV, Ext., AV analogiques du système PAL.

- En mode PC, vous ne pouvez modifier que les options Rétroéclairage, Contraste, Luminosité et Netteté.

- Les paramètres peuvent être réglés et mémorisés pour chaque dispositif

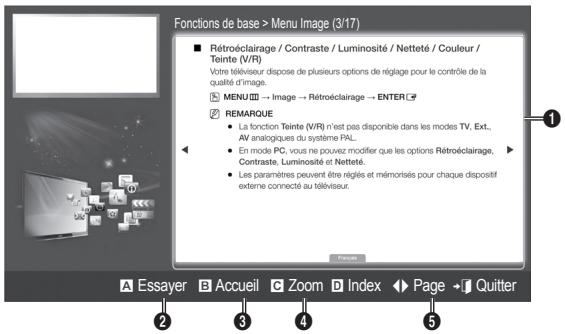

Move Return

Zone de contenu : Inclut le contenu d'une rubrique, si vous avez sélectionné un sous-menu. Pour accéder à la page précédente ou suivante, appuyez sur le bouton ◀ / ▶.
② Essayer: affiche le menu à l'écran, associé à la rubrique. Pour revenir à l'écran du e-Manual, appuyez sur le bouton E-MANUAL.
3 Accueil: permet d'accéder à l'écran d'accueil du e-Manual.
4 Zoom: Magnifies a screen. Pour parcourir l'écran agrandi, utilisez les boutons ▲/▼.
5 ◀▶ (Page): permet de passer à la page précédente ou suivante.

Sélectionnez l'option Zoom souhaitée, puis appuyez sur ENTER pour agrandir l'écran. Pour parcourir l'écran agrandi, utilisez le bouton ▲ ou ▼.

Pour revenir à un affichage normal de l'écran, appuyez sur le bouton RETURN.

Recherche d'une rubrique dans la page d'index

Cette fonction n'est peut-être pas prise en charge dans cette langue.

1. Si vous souhaitez rechercher un mot-clé, appuyez sur le bouton bleu afin d'ouvrir l'écran Index.
2. Appuyez sur le bouton ◀ ou ▶ pour sélectionner l'ordre des caractères de votre choix.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner le mot-clé à afficher et appuyez ensuite sur ENTER ↗.
4. Vous accédez alors à l'écran d'instructions correspondant du manuel électronique.
   Pour fermer l'écran Index, appuyez sur le bouton RETURN.

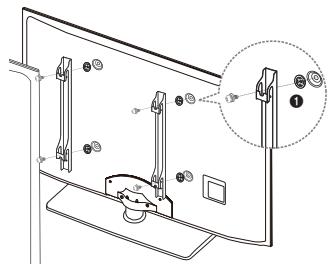

Les éléments du support mural (vendus séparément) permettent de fixer le téléviseur au mur.

Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec les éléments du support mural. Faites appel à un technicien pour installer la fixation murale.

Si vous choisissez d'effectuer vous-même l'installation murale, Samsung Electronics ne saurait être tenue responsable des éventuels dommages matériels ou des éventuelles blessures dont vous, ou d'autres personnes, pourriez être victimes.

Caractéristiques du kit de fixation murale (VESA)

Cas A. Installation du dispositif de fixation murale SAMSUNG

Cas B. Installation du support mural d'un autre fabricant

Le kit de fixation murale est vendu séparément.

Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures.

REMARQUE

• Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous.
• Le kit de fixation murale s'accompagne d'un manuel d'installation détaillé et de toutes les pièces nécessaires au montage.
• N'utilisez pas de vis plus longues que la dimension standard, car elles pourraient endommager l'intérieur du téléviseur.
• N'utilisez pas de vis non conformes aux spécifications des vis VESA standard.
• Pour les fixations murales non conformes aux spécifications des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques.
• Ne serrez pas trop les vis ; cela pourrait, en effet, endommager le produit ou provoquer sa chute, entraînant des blessures. Samsung ne peut être tenue responsable de ce type d'accident.
• Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du produit.
• Lors du montage, l'inclinaison du téléviseur ne doit pas dépasser 15 degrés.

Famille de produits	pouces	Spéc. VESA (A * B)	Vis standard	Quantité
Téléviseur-LED	19~22	75 X 75	M4	4
	27	200 X 100
	32~40	200 X 200	M8
	46~60	400 X 400
	65~75	600 X 400

A B SARV

N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

Résolution des problèmes

En cas de problème, consultez d'abord la liste des problèmes potentiels et des solutions. Si aucune de ces astuces de dépannage ne s'applique à votre problème, rendez-vous sur le site www.samsung.com, puis cliquez sur Assistance ou contactez le service clientèle de Samsung.

Problèmes	Solutions et explications
Le téléviseur ne s'allume pas.	Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur.Vérifiez que la prise murale est opérationnelle.Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.
Aucune image/vidéo n'est affichée.	Vérifiez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux appareils externes, puis rebranchez-les).Réglez les sorties vidéo de votre périphérique externe (décodeur câble/boîtier décodeur, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur.Par exemple, si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur.Vérifiez que les appareils connectés sont sous tension.Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche SOURCE de la télécommande.Redémarrez le périphérique connecté en rebranchant le câble d'alimentation du périphérique.
La télécommande ne fonctionne pas.	Vérifiez que la polarité (+/-) des piles de la télécommande est respectée.Nettoyez la lentille de la télécommande.Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m.
La télécommande du décodeur câble /boîtier décodeur ne permet pas d'allumer ou d'éteindre le téléviseur, ni de régler le volume.	Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG.

Vous pouvez maintenir votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier micrologiciel (samsung.com -> Assistance -> Téléchargements) par le biais d'un périphérique USB.
Ce téléviseur LED TFT est équipé d'un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l'écran. Ils n'ont aucune incidence sur la performance du produit.

License

TheaterSound

DIGITAL PLUS
PULSE

2.0+Digital Out

HD

Liste des fonctions

Interface numérique et réseau excellents : Avec un symtoniseur numérique HD intégré, le visionnage des émissions HD sans abonnement ne nécessite pas de décodeur câble/récepteur satellite (boîtier décodeur).

Mon contenu

Vous permet de lire des fichiers audio et des images sauvegardés sur un périphérique USB.

Anynet+ (HDMI-CEC)

Vous permet de contrôler tous les appareils Samsung connectés compatibles Anynet+ à l'aide de votre télécommande Samsung.

Fixation du téléviseur au mur

Attention: si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif antichute comme indiqué ci-après.

Pour éviter toute chute du téléviseur

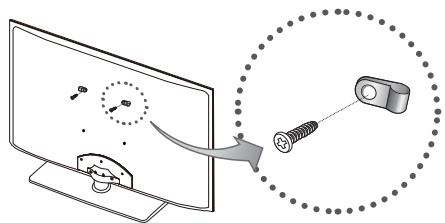

1. Placez les vis dans les colliers et fixez-les fermement au mur. Assurez-vous que les vis ont été fermement fixées au mur.

En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.

Les colliers, vis et chaînettes n'étant pas fournis, vous devez les acheter séparément.

1. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez-les dans les colliers, puis fixez-les à nouveau sur le téléviseur.

Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

Caractéristiques des vis

• Pour un téléviseur de 22-27 pouces: M4

1. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l'aide de chaînettes, puis attachez-les fermement.

REMARQUE

• Placez le téléviseur à proximité du mur afin qu'il ne bascule pas vers l'arrière.
• Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

• Détachez la chaînette avant de déplacer le téléviseur.

• Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d'usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

Stockage et entretien

Si vous enlevez l'autocollant appliqué sur l'écran du téléviseur, éliminez les traces puis nettoyez le téléviseur.

Ne vaporisez pas d'eau ni d'agent nettoyant directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.

Nettoyez le produit à l'aide d'un chiffon doux imprégné d'une petite quantité d'eau.

Specifications

Résolution de l'affichage	1920 X 1080
Conditions ambiantesTempérature en serviceHumidité en fonctionnementTempérature de stockageHumidité sur le lieu de stockage	10°C à 40°C (50°F à 104°F)10% à 80%, sans condensation-20°C à 45°C (-4°F à 113°F)5% à 95%, sans condensation
Système TV	Analogique : B/G, D/K, L, I (en fonction du pays sélectionné)Numérique: DVB-T/DVB-C
Système de couleur/vidéo	Analogique : PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Numérique: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Système Sonore	BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC
HDMI IN	Vidéo: 1080 24p, 1080p, 1080i, 720p, 576p, 480pAudio: PCM linéaire sur deux voies 32/44.1/48kHz, 16/20/24bits.
Nom du modèle	UE22D5000 / UE22D5010 / UE22D5020	UE27D5000 / UE27D5010 / UE27D5020
Taille de l'écran	22 pouces (54 cm)	27 pouces (68 cm)
Son(Sortie)	3W X 2	5W X 2
Dimensions (L x P x H)CorpsAvec socle	522,0 X 29,9 X 323,1 (mm)522,0 X 144,8 X 377,0 (mm)	645 X 29,9 X 393,2 (mm)645 X 176,3 X 453,3 (mm)
PoidsSans socleAvec socle	3,6 kg3,9 kg	4,6 kg5,2 kg

La conception et les spécifications peuvent être modifiées sans préavis.
Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à l'étiquette fixée au produit.
