GEBRUIKSAANWIJZING UE27D5000NW SAMSUNG

De figuren en illustraties in deze gebruikershandleiding dienen alleen ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product. Het ontwerp en de specificaties van het product kunnen zonder kennisgeving worden gewijzigd.

Belangrijke informatie met betrekking tot de garantie voor bekijken beeldschermformaat

1. Functionaliteit betreffende digitale televisie (DVB) is alleen beschikbaar in landen/gebieden waar digitale DVB-T-televisiesignalen (MPEG2 en MPEG4 AVC) per zendmast worden uitgezonden of waar u toegang hebt tot een compatibele DVB-C-service (MPEG2 en MPEG4 AAC) voor kabel-tv. Vraag aan uw plaatselijke aanbieder of u DVB-T- of DVB-C-signalen kunt ontvangen.
2. DVB-T is de Europese DVB-consortiumstandaard voor de uitzending van digitale televisie via de zendmast en DVB-C voor de uitzending van digitale televisie via de kabel. Bepaalde specifieke functies, zoals EPG (Elektronische programmagids), VOD (Video on Demand) enzovoort, zijn echter niet opgenomen in deze specificatie. Deze werken dus mogelijk niet.
3. Hoewel dit televisietoestel voldoet aan de huidige DVB-T- en DVB-C-standaarden vanaf [augustus 2008], kan de compatibiliteit met toekomstige digitale DVB-T-signalen via de zendmast en digitale DVB-C-signalen via de kabel niet worden gegarandeerd.
4. Afhankelijk van de landen/gebieden waar dit televisietoestel wordt gebruikt, kunnen aanbieders van kabeltelevisie extra kosten voor dergelijke services in rekening brengen en moet u wellicht akkoord gaan met hun voorwaarden en bepalingen.
5. Bepaalde digitale televisiefuncties zijn mogelijk niet beschikbaar in bepaalde landen of regio's en DVB-C werkt mogelijk niet goed bij bepaalde leveranciers van kabelservices.
6. Neem voor meer informatie contact op met de klantenservice van Samsung.

De ontvangstkwaliteit van televisie-uitzendingen kan minder goed zijn door verschil in uitzendmethode tussen landen. Controleer de televisieprestaties bij uw plaatselijke geautoriseerde SAMSUNG-dealer of bel de klantenservice van Samsung om te informeren of u de kwaliteit kunt verbeteren door de tv-instellingen aan te passen.

Waarschuwing over stilstaand beeld

Vermijd de weergave op het scherm van stilstaande beelden (zoals jpeg-foto's) of statische beeldelementen (zoals het logo van tv-programma's, een panorama- of 4:3-beeldverhouding, een aandelen- of nieuwsticker onder in het scherm, enz.). Wanneer er langdurig een statisch beeld op het LED-scherm wordt weergegeven, kan het beeld inbranden. Dit kan ten koste gaan van de beeldkwaliteit. Volg de onderstaande aanbevelingen op om de kans hierop te verkleinen:

• Vermijd langdurige weergave van hetzelfde tv-kanaal.
• Probeer beelden altijd schermvullend weer te geven; gebruik het beeldformaatmenu voor de beste optie.
- Reduceer de helderheid en het contrast tot de minimaal benodigde waarden voor de gewenste beeldkwaliteit; hogere waarden kunnen het opbrandproces versnellen.
- Gebruik regelmatig alle tv-functies die bedoeld zijn voor het tegengaan van beeldretentie en het opbranden van het scherm; raadpleeg de desbetreffende pagina's in de gebruikershandleiding voor meer informatie.

Installatieruimte

Bewaar de nodige afstand tussen het product en andere objecten (bijvoorbeeld muren) zodat er een goede ventilatie mogelijk is. Wanneer u dit niet doet, kunnen er door een stijging van de interne temperatuur brand of problemen bij het product ontstaan.

Bij gebruik van een voet of wandbevestiging mogen er alleen onderdelen worden gebruikt die door Samsung Electronics zijn geleverd.

- Het gebruik van onderdelen van een andere fabrikant kan leiden tot problemen met het product of zelfs tot lichamelijk letsel doordat het product valt.

Het uiterlijk van het product kan afwijken van het afgebeelde apparaat.

Wees voorzichtig wanneer u de tv aanraakt. Sommige onderdelen kunnen heet zijn.

Plaatsing op een voet.

10 cm 10 cm 10 cm

Plaatsing met een wandbevestiging.

10 cm 10 cm 10 cm 10 cm

Juiste afvoer van dit product (afvalverwerking van elektrische en elektronische apparatuur)

(Van toepassing in de Europese Unie en overige Europese landen met gescheiden inzamelingssystemen)

Dit label op het product, de accessoires of de documentatie bij dit product duidt erop dat het product en de bijbehorende elektronische accessoires (bijvoorbeeld de oplader, headset of USB-kabel) aan het eind van de levensduur niet mogen worden afgevoerd met het huishoudelijk afval. Om milieuverontreiniging of problemen voor de volksgezondheid als gevolg van ongeregelde afvalverwerking te voorkomen, dient u deze items van het andere afval te scheiden zodat de materialien op verantwoorde wijze kunnen worden hergebruikt. Thuisgebruikers moeten contact opnemen met de winkel waar ze het product gekocht hebben of met de plaatselijke overheidsinstanties als ze willen weten waar en hoe ze deze items op milieuvriendelijke wijze kunnen recyclen. Zakelijke gebruikers dienen contact op te nemen met de leverancier en de voorwaarden en bepalingen van het koopcontract te raadplegen. Dit product en de bijbehorende elektronische accessoires mogen niet samen met ander commercieel afval worden afgevoerd.

Juiste afvoer van de batterijen in dit product

(Van toepassing in de Europese Unie en andere Europese landen met systemen voor batterij-inzameling)

Wanneer deze marking op de batterij, de handleiding of de verpakking wordt weergegeven, geeft dit aan dat de batterijen in dit product aan het einde van hun levensduur niet samen met het gewone huishoudelijke afval mogen worden afgevoerd. Wanneer u de chemische symbolen Hg, Cd of Pb ziet, betekent dit dat de batterij respectievelijk kwik, cadmium of lood boven de referentieniveaus in EU-richtlijn 2006/66 bevat. Als batterijen niet op de juiste wijze worden afgevoerd, kunnen deze stoffen schade aanrichten aan het milieu of de menselijke gezondheid. Om de natuurlijke hulpbronnen te beschermen en hergebruik van materiaal te bevorderen, moet u batterijen scheiden van andere soorten afval en ze via uw plaatselijke, gratis batterij-inzamelsysteem recyclen.

Accessoires

Controleer of de volgende onderdelen bij uw tv geleverd zijn. Neem contact op met uw verkoper als er onderdelen ontbreken.

De vorm en kleur van de items kunnen enigszins afwijken. Dit is afhankelijk van het model.

Kabels die niet bij het product worden geleverd, kunnen apart worden aangeschaft.

LET OP: STEVIG BEVESTIGEN ZODAT DE ADAPTER GOED IS VASTGEKOPPELD

• Afstandsbediening en batterijen (AAA x 2)
- Gebruikershandleiding
- Garantiekaart/veiligheidsvoorschriften (niet op alle locaties beschikbaar)

• Netsnoer
• Schoonmaakdoekje

• Component- / AV-adapter

- Scart-adapter

- CI Card-adapter

In de volgende gevallen kunnen administratiekosten in rekening worden gebracht:

(a) er wordt op uw verzoek een engineer gestuurd, maar het product is niet defect
(wanneer u deze gebruikershandleiding niet hebt gelezen)
(b) U brengt het apparaat naar een reparatiecentrum, maar het product is niet defect
(wanneer u deze gebruikershandleiding niet hebt gelezen)

U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of bezoek wordt uitgevoerd.

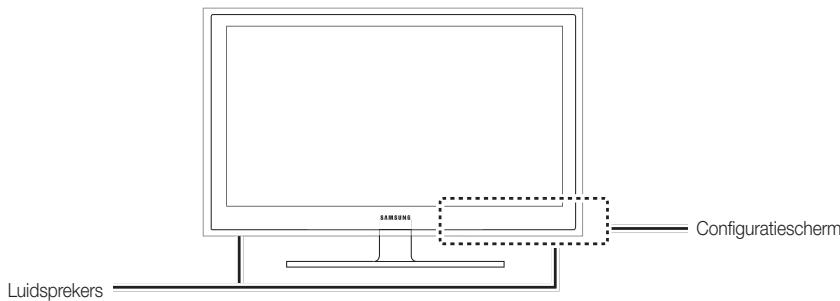

Overzicht van het bedieningspaneel

De vorm en kleur van het product kunnen afhankelijk van het model variëren.

Luidsprekers SAMSERS Configuratiescherm

	Sensor voor de afstandsbediening	Richt de afstandsbediening op dit punt van de tv.
	Aan/uit-lampje	Als de stroom is ingeschakeld, knippert het lampje even en gaat het vervolgens uit. In de stand-bymodus blijft het aan.
	SOURCE	Hiermee schakelt u tussen de beschikbare ingangsbronnen. Gebruik deze knop in het schermmenu zoals u de toets ENTER op de afstandsbediening gebruikt.
	MENU	Hiermee wordt het schermmenu met de functies van de tv weergegeven.
	-▲+	Hiermee regelt u het volume. Gebruik de -▲+ -toetsen in het schermmenu zoals u de toetsen ◀ en ▶ op de afstandsbediening gebruikt.
	√CH^	Hiermee wisselt u van kanaal. Gebruik de √CH ^-toetsen in het schermmenu zoals u de toetsen ▼ en ▲ op de afstandsbediening gebruikt.
	○(Aan/uit)	Hiermee schakelt u de tv in en uit.

Stand-bymodus

Laat de tv niet gedurende langere tijd in de stand-bymodus staan (bijvoorbeeld wanneer u op vakantie bent). Zelfs wanneer het apparaat via de aan/uit-knop is uitgeschakeld, wordt een kleine hoeveelheid stroom gebruikt. U kunt het netsnoer het beste loskoppelen.

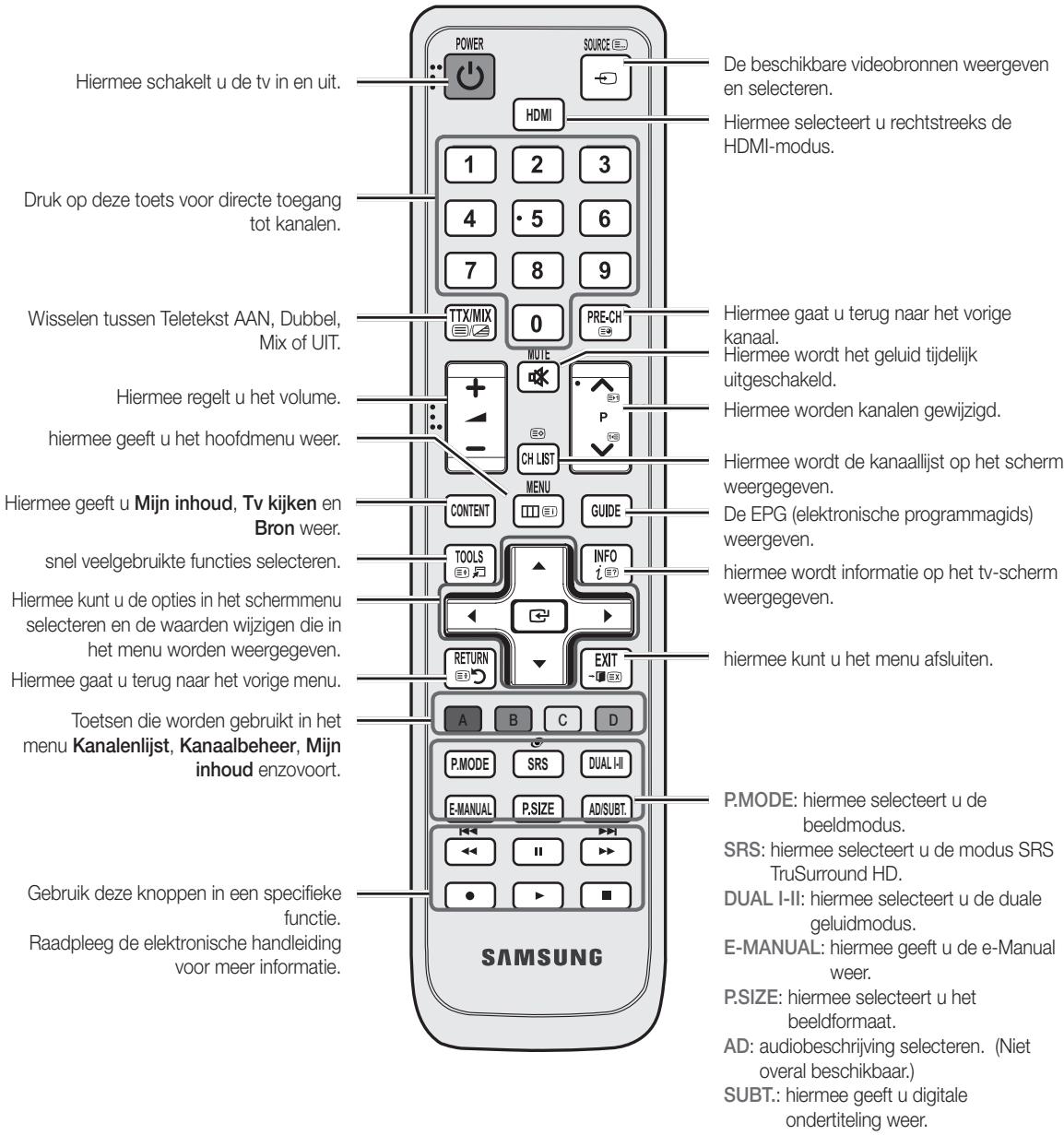

Overzicht van de afstandsbediening

Dit is een speciale afstandsbediening voor visueel gehandicapten en is voorzien van brailletekens bij de POWER-, kanaal- en volumetoetsen.

Hiermee schakelt u de tv in en uit. Druk op deze toets voor directe toegang tot kanalen. Wisselen tussen Teletekst AAN, Dubbel, Mix of UIT. Hiermee regelt u het volume. hiermee geeft u het hoofdmenu weer. Hiermee geeft u Mijn inhoud, Tv kijken en Bron weer. snel veelgebruikte functies selecteren. Hiermee kunt u de opties in het schermmenu selecteren en de waarden wijzigen die in het menu worden weergegeven. Hiermee gaat u terug naar het vorige menu. Toetsen die worden gebruikt in het menu Kanalenlijst, Kanaalbeheer, Mijn inhoud enzovoort. Gebruik deze knoppen in een specifieke functie. Raadpleeg de elektronische handleiding voor meer informatie. SAMSUNG POWER HDMI 1 2 3 4 · 5 6 7 8 9 TTX/MIX 0 PRE-CH MUTE CH LIST MENU CONTENT GUIDE TOOLS INFO i RETURN EXIT A B C D P.MODE SRS DUAL-I E-MANUAL P.SIZE AD/SUBT. P.MODE: hiermee selecteert u de beeldmodus. SRS: hiermee selecteert u de modus SRS TruSurround HD. DUAL I-II: hiermee selecteert u de duale geluidmodus. E-MANUAL: hiermee geeft u de e-Manual weer. P.SIZE: hiermee selecteert u het beeldformaat. AD: audiobeschrijving selecteren. (Niet overal beschikbaar.) SUBT.: hiermee geeft u digitale ondertiteling weer.

Batterijen plaatsen (batterijformaat: AAA)

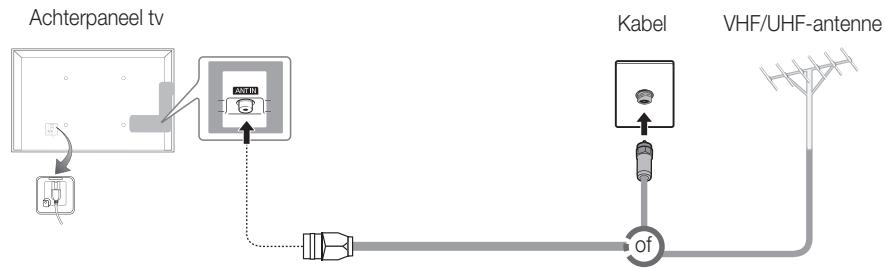

Aansluiten op een antenne

Wanneer u de tv voor het eerst inschakelt, worden er automatisch enkele basisinstellingen uitgevoerd.

Vooraf doen: het netsnoer en de antenne aansluiten.

Plug & Play (eerste instelling)

Wanneer de tv voor het eerst wordt ingeschakeld, verschijnen er een enkele instructies op het scherm die u helpen de basisinstellingen te configureren. Druk op de toets POWER ⏻. Plug & Play is alleen beschikbaar wanneer de invoer is ingesteld op TV (Tv).

Om terug te keren naar het vorige menu drukt u op de rode toets.

1	Een taal selecteren	Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTER .Selecteer de gewenste taal voor het schermmenu.
2	Selecteer Winkeldemo of Thuisgebruik.	Druk op de toets ◀ of ▶ en druk vervolgens op de toets ENTER. Selecteer de modus Thuisgebruik. De modus Winkeldemo is alleen bedoeld voor gebruik in winkels.De instellingen van het apparaat van Winkeldemo terugzetten op Thuisgebruik (standaard): druk op de volumeknop op de tv. Wanneer het schermmenu voor het volume wordt weergegeven, houdt u de toets MENU 5 seconden ingedrukt.Winkeldemo is alleen bedoeld voor winkels. Als u deze modus selecteert, zijn verschillende functies niet beschikbaar. Selecteer Thuisgebruik als u thuis tv kijkt.
3	Uw land selecteren	Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTER. Selecteer uw land.Bij bepaalde modellen kunt u ervoor kiezen om een pincode in te stellen nadat u in het menu Land uw land hebt geselecteerd.Bij het invoeren van de pincode is 0-0-0-0 niet beschikbaar.Deze optie kan afwijken, afhankelijk van het land.
4	De Klokmodus instellen	Stel de Klokmodus automatisch of handmatig in.Auto: Selecteer de tijdzone waarin u zich bevindt. (afhankelijk van het land)Handm.: Hiermee kunt u de huidige datum en tijd handmatig instellen.
5	Een antenne selecteren	Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTER. Selecteer het gewenste uitzendsignaal.
6	Een kanaal selecteren	Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTER. Selecteer de kanaalbron die moet worden opgeslagen. Wanneer u de antennebron als Kabel instelt, kunt u numerieke waarden (kanaalfrequenties) voor de kanalen opgeven. Zie voor meer informatie Kanaal → Automatisch afstemmen.Druk op elk gewenst moment op de toets ENTER om de opslagprocedure te onderbreken.
7	Veel kijkplezier.	Selecteer Tv kijken. Druk op de toets ENTER.

Als u deze functie wilt resetten...

Ook al hebt u dit al in de winkel gedaan, moet u nogmaals Plug & Play (MENU → Systeem) uitvoeren.

Selecteer Systeem – Plug & Play (eerste instelling). Voer uw viercijferige pincode in. De standaardpincode is '0-0-0-0' (behalve Frankrijk). Als u de pincode wilt wijzigen, gebruikt u de functie PIN wijzigen.

Als u de pincode bent vergeten, drukt u in de stand-bymodus achtereenvolgens op de volgende toetsen van de afstandsbediening zodat de pincode opnieuw wordt ingesteld op '0-0-0-0' (Frankrijk: '1-1-1-1'): POWER (uit) → MUTE → 8 → 2 → 4 → POWER (aan).

Beschikbare apparaten: dvd-speler, Blu-ray-speler, HD-kabelbox, HD STB-satellietontvanger (settopbox), VCR, digitaal audiosysteem, versterker, DVD-thuisbioscoop, pc


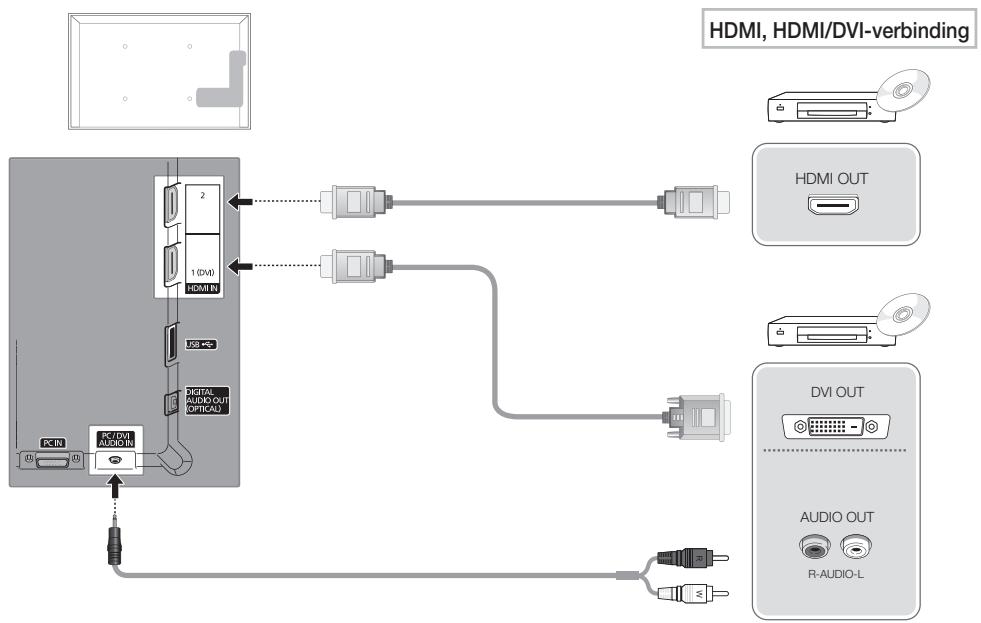

Een HDMI- kabel of een HDMI-naar-DVI-kabel gebruiken (tot 1080p)

HDMI IN 1(DVI), 2, PC/DVI AUDIO IN

• Voor een betere beeld- en geluidskwaliteit maakt u via een HDMI-kabel verbinding met een digitaal apparaat.
• Een HDMI-kabel ondersteunt digitale video- en audiosignalen en vereist geen aparte audiokabel.

- Als u de televisie wilt aansluiten op een digitaal apparaat dat geen HDMI-uitvoer ondersteunt, gebruikt u een HDMI/DVI-kabel en een audiokabel.

• Mogelijk wordt het beeld niet normaal (of helemaal niet) weergegeven of werkt het geluid niet als een extern apparaat dat met een oudere versie van HDMI werkt, op de televisie wordt aangesloten. Als een dergelijk probleem zich voordoet, informeert u bij de fabrikant van het externe apparaat naar de HDMI-versie die wordt ondersteund en vraagt u, als deze verouderd is, om een upgrade.
• Gebruik een HDMI-kabel met een dikte van 14 mm of minder.
• Let op dat u een goedgekeurde HDMI-kabel aanschaft. Anders wordt het beeld mogelijk niet weergegeven of treedt er een verbindingsfout op.
• Een elementaire high-speed HDMI-kabel of een Ethernet-kabel wordt aanbevolen. Dit product biedt geen ondersteuning voor de Ethernet-functie via HDMI.


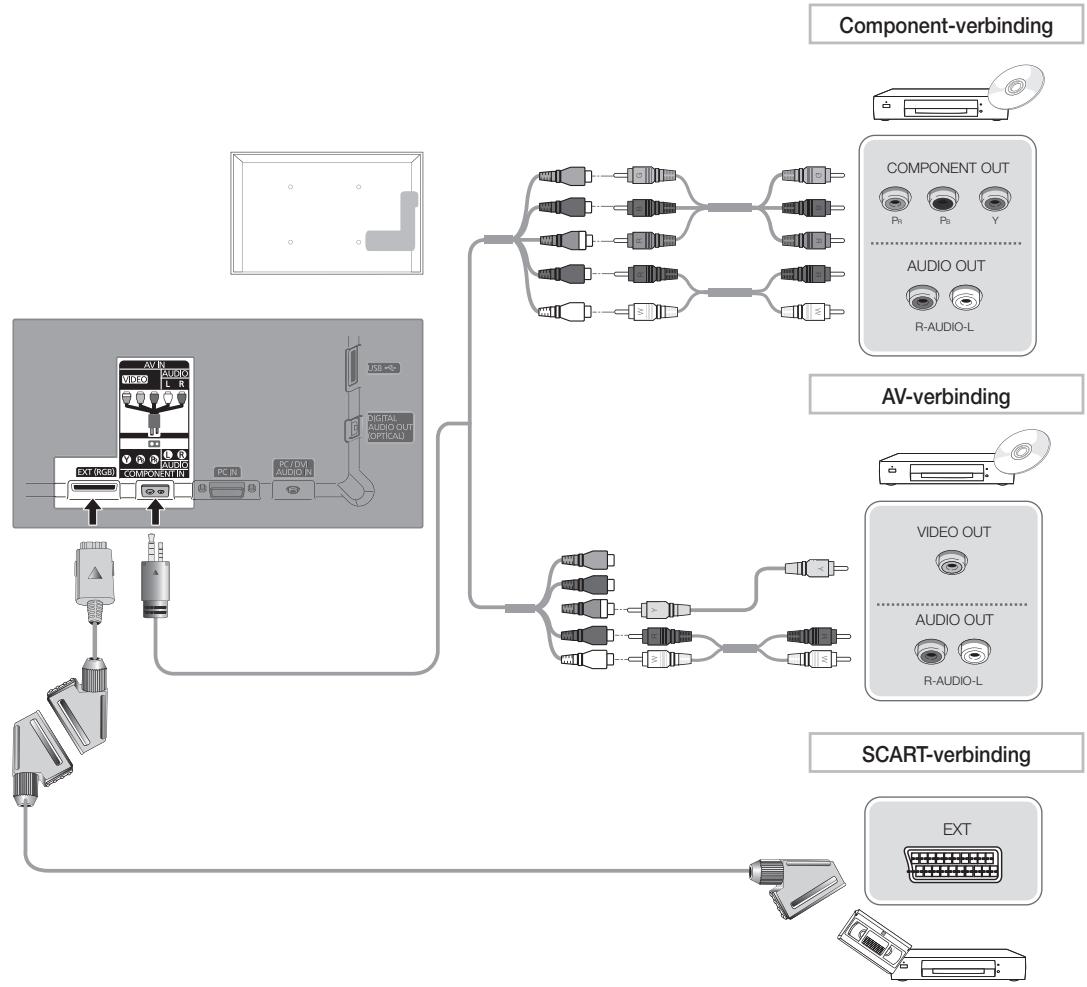

Gebruik van een componentkabel (max. 1080p) of een audio/video-kabel (alleen 480i) en een scartkabel

In de modus Ext. ondersteunt DTV Out alleen MPEG SD-video en -audio.
Voor de beste beeldkwaliteit kunt u beter de componentaansluiting in plaats van de A/V-aansluiting gebruiken.

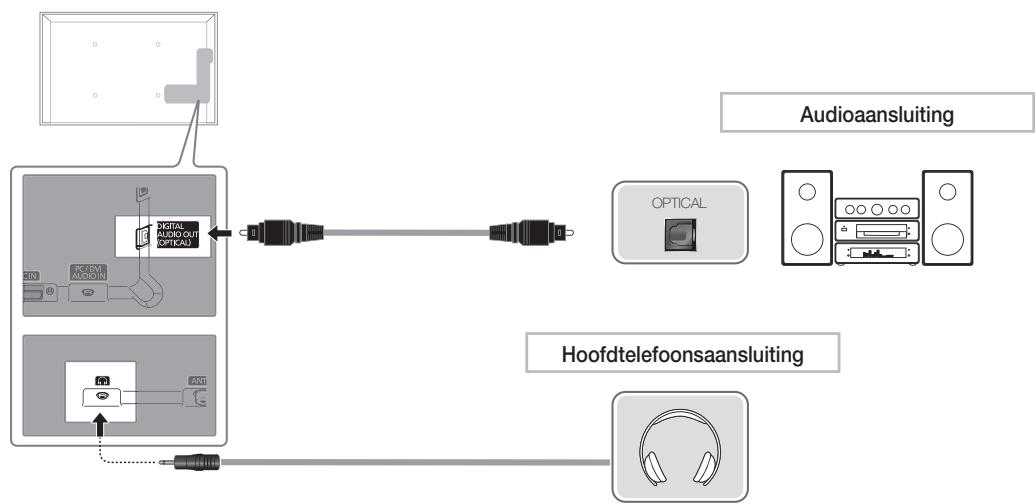

Beschikbare apparaten: digitaal audiosysteem, versterker, dvd-thuisbioscoop

Een optische (digitale) kabel of een hoofdtelefoonaansluiting gebruiken

• Wanneer een digitaal audiosysteem op de DIGITAL AUDIO OUT (OPTICAL)-aansluiting wordt aangesloten, moet u het volume van zowel de tv als het audiosysteem reduceren.
• 5.1-kanaals audio is mogelijk wanneer de tv op een extern apparaat is aangesloten dat dit ondersteunt.
• Wanneer de ontvanger (thuisbioscoop) is ingesteld op Aan, hoort u alleen geluid via de optische aansluiting van de tv. Wanneer de tv een DTV-signaal ontvangt, zendt de tv een 5.1-kanaalsgeluid naar de ontvanger van de thuisbioscoop. Wanneer de bron een digitale component is, zoals een dvd-speler/blu-rayspeler/kabelbox/STB-satellietontvanger (settopbox) en via HDMI op de tv is aangesloten, geeft de ontvanger van de thuisbioscoop alleen 2-kanaalsgeluid weer. Als u 5.1-kanaalsgeluid wilt horen, sluit u de digitale uitgang van de dvd-speler/Blu-rayspeler/kabelbox/STB-satellietontvanger (settopbox) rechtstreeks op een versterker of thuisbioscoop aan.

Hoofdtelefoons 📋: u kunt een hoofdtelefoon op de desbetreffende uitgang van uw set aansluiten. Wanneer de hoofdtelefoon is aangesloten, worden de ingebouwde luidsprekers uitgeschakeld.

• Mogelijk kunt u de geluidsfunctie beperkt gebruiken wanneer er een hoofdtelefoon op de tv is aangesloten.
• Het volume van de hoofdtelefoon en het volume van de tv worden apart geregeld.

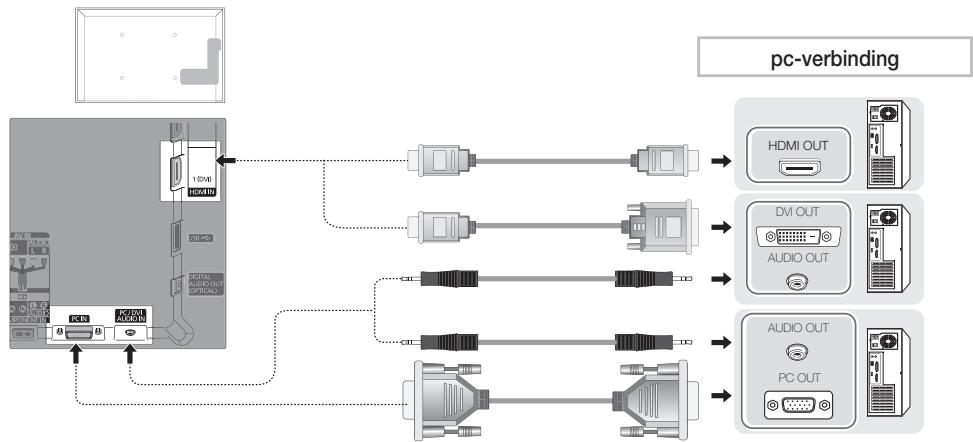

Verbinding maken via de HDMI-kabel wordt mogelijk niet ondersteund, afhankelijk van de pc.
Een HDMI-kabel ondersteunt digitale video- en audiosignalen en vereist geen aparte audiokabel.

Weergavemodi (D-Sub en HDMI/DVI-invoer)

De optimale resolutie is 1920 x 1080 bij 60 Hz.

Modus	Resolutie	Horizontale frequentie (kHz)	Verticale frequentie (Hz)	Pixelklokfrequentie (MHz)	Synchronisatie-polariteit (H/V)
IBM	640 x 350	31.469	70.086	25.175	+/-
	720 x 400	31.469	70.087	28.322	-/+
MAC	640 x 480	35.000	66.667	30.240	-/-
	832 x 624	49.726	74.551	57.284	-/-
	1152 x 870	68.681	75.062	100.000	-/-
VESA DMT	640 x 480	31.469	59.940	25.175	-/-
	640 x 480	37.861	72.809	31.500	-/-
	640 x 480	37.500	75.000	31.500	-/-
	800 x 600	37.879	60.317	40.000	+/+
	800 x 600	48.077	72.188	50.000	+/+
	800 x 600	46.875	75.000	49.500	+/+
	1024 x 768	48.363	60.004	65.000	-/-
	1024 x 768	56.476	70.069	75.000	-/-
	1024 x 768	60.023	75.029	78.750	+/+
	1152 x 864	67.500	75.000	108.000	+/+
	1280 x 1024	63.981	60.020	108.000	+/+
	1280 x 1024	79.976	75.025	135.000	+/+
	1280 x 800	49.702	59.810	83.500	-/+
	1280 x 800	62.795	74.934	106.500	-/+
	1280 x 960	60.000	60.000	108.000	+/+
	1360 x 768	47.712	60.015	85.500	+/+
	1440 x 900	55.935	59.887	106.500	-/+
	1440 x 900	70.635	74.984	136.750	-/+
	1680 x 1050	65.290	59.954	146.250	-/+
VESA DMT/DTV CEA	1920 x 1080p	67.500	60.000	148.500	+/+

OPMERKING

• Bij gebruik van de HDMI/DVI-kabelaansluiting moet u de HDMI IN 1(DVI)-aansluiting gebruiken.
• De interlace-modus wordt niet ondersteund.
• De tv werkt mogelijk niet normaal als een afwijkend videoformaat wordt geselecteerd.
• Afzonderlijke modus en compositemodus worden ondersteund. SOG (Sync On Green) wordt niet ondersteund.

Bronlijst

Hiermee kunt u de tv of andere externe ingangsbronnen zoals dvd-spelers/Blu-rayspelers/kabelboxen/STB-satellietontvangers die op de tv zijn aangesloten, selecteren.

■ TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / USB

In de Bronlijst worden aangesloten ingangen gemarkeerd.
Als u alleen aangesloten apparaten wilt zien, gaat u naar Verbonden met behulp van de toets ◀ of ▶.
Ext. en PC blijven altijd geactiveerd.
Als de aangesloten externe apparaten niet zijn gemarkeerd, druk dan op de rode toets. De tv zoekt dan naar aangesloten apparaten.

Naam bewerken gebruiken

Druk in Bron op de toets TOOLS. Vervolgens kunt u de gewenste naam van de externe invoerbron instellen.

VCR / DVD / Kabel STB / Satelliet STB / PVR STB / AV-ontvanger / Spelcomputer / Camcorder / PC / DVI PC / DVI-apparaten / TV / IPTV / Blu-ray / HD DVD / DMA: geef het apparaat dat op de ingangen is aangesloten een naam om de selectie van de ingangsbron gemakkelijker te maken.

Wanneer u een pc op de HDMI IN 1(DVI) aansluit met de HDMI-kabel, moet u de tv op de modus PC instellen onder Naam bewerken.
Wanneer u een pc op de HDMI IN 1(DVI) aansluit met de HDMI-naar-DVI-kabel, moet u de tv op de modus DVI PC instellen onder Naam bewerken.
Wanneer u een AV-apparaat op de HDMI IN 1(DVI) aansluit met de HDMI-naar-DVI-kabel, moet u de tv op de modus DVI-apparaten instellen onder Naam bewerken.

Informatie

Hiermee kunt u gedetailleerde informatie over het geselecteerde externe apparaat weergeven.

Gebruik voor de beste kabelverbinding van dit product kabels met een maximale dikte die hieronder wordt aangegeven:

• Maximale dikte - 0.55 inches (14 mm)

Aansluiten op een aansluiting voor COMMON INTERFACE

De CI-kaartadapter bevestigen

Bevestig de adapter zoals aan de rechterzijde wordt weergegeven.

Voor het aansluiten van de CI-kaartadapter volgt u deze stappen.

Breng de adapter aan voordat u de tv aan een muur bevestigt.

1. Plaats de CI CARD-adapter in de twee openingen in het product ①.

Zoek twee openingen aan de achterkant van de tv. De twee openingen bevinden zich naast de COMMON INTERFACE-poort.
Druk midden op de adapter stevig aan voor volledige vergrendeling.

1. Sluit de CI CARD-adapter aan op de COMMON INTERFACE-poort.

2. Plaats de Cl of Cl+-kaart.

De CI of CI+ CARD gebruiken

Voor betaalde kanalen moet een CI of CI+ CARD zijn geplaatst.

• Als u de Cl-/Cl+-kaart niet plaatst, wordt bij sommige kanalen het bericht "Gecodeerd signaal" weergegeven.
• De koppelingsgegevens met een telefoonnummer, de ID van de CI of CI+ CARD, de host-ID en andere informatie worden na circa 2-3 minuten weergegeven. Als een foutmelding wordt weergegeven, moet u contact opnemen met uw serviceprovider.
• Wanneer de kanaalgegevens zijn geconfigureerd, wordt het bericht Update voltooid weergegeven. Hiermee wordt aangegeven dat de kanalenlijst is bijgewerkt.

OPMERKING

• U kunt een CI of CI+ CARD bij een lokale kabelaanbieder aanschaffen.
• Wanneer u de CI of CI+ CARD wilt verwijderen, doet u dat door de kaart er met uw handen voorzichtig uit te trekken, want de kaart kan beschadigen als u deze laat vallen.
• Plaats de CI of CI+ CARD in de richting die op de kaart staat gemarkeerd.
• De plaats van de COMMON INTERFACE-aansluiting kan per model verschillen.
• CI of CI+ CARD wordt in sommige landen en regio's niet ondersteund. Controleer dit bij uw geautoriseerde verkoper.
• Neem contact op met uw serviceprovider als u problemen ondervindt.
• Plaats de CI of CI+ CARD die de huidige antenne-instellingen ondersteunt. Er wordt een vervormd beeld of helemaal geen beeld weergegeven.

COMMON INTERFACE SALONLY ① ②

CI CARD™ COMMON INTERFACE 5V ONLY

De e-Manual weergeven

U vindt de instructies over de functies van uw tv in de e-Manual van uw tv. Druk hiervoor op de toets E-MANUAL op uw afstandsbediening. Verplaats de cursor met de toetsen omhoog/omlaag/rechts/links om een categorie en vervolgens een onderwerp te markeren en druk vervolgens op de toets ENTER ▶. De gewenste pagina van de e-Manual wordt weergegeven.

U kunt de handleiding ook via het menu starten:

MENU → Ondersteuning → e-Manual → ENTER

Als u wilt terugkeren naar het hoofdmenu van de e-Manual, drukt u op de toets E-MANUAL op de afstandsbediening.

U kunt Probeer nu niet direct gebruiken als de tv is ingesteld op een externe invoerbron.

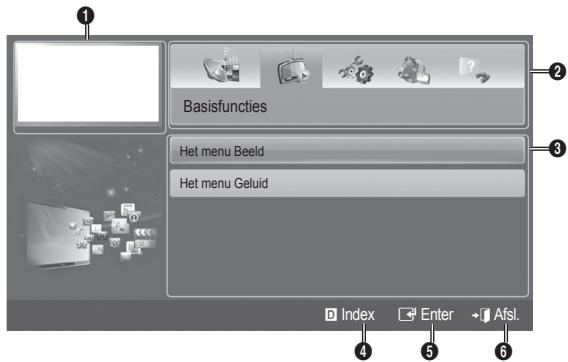

Schermweergave

Basisfuncties Het menu Beeld Het menu Geluid Index Enter Afl.

① Momenteel weergegeven video, tv-programma enzovoort.
2 De categorielijst. Druk op de toets ◀ of ▶ of om de gewenste categorie te selecteren.
3 De lijst met submenu's wordt weergegeven. Gebruik de pijltoetsen op de afstandsbediening om de cursor te verplaatsen. Druk op de toets ENTER → om het gewenste submenu te selecteren.
④ D Blauw (Index): Hiermee geeft u het indexscherm weer.
5 Enter: hiermee selecteert u een categorie of submenu.
6 → Afsl.: De e-Manual sluiten.

Schakelen tussen een e-Manual en de bijbehorende schermmenu's.

Baseline vs. Holoing/Book (P27) ■ Backlight / Contrast / Holoing/Book (Schriple / Author / Tint (GFR)) Okt heeft verschillende instanciengepliejs voor de beeldverkaatelt. ■ MNA-03 - Swelt - Baseline - ENTERC ■ CONTRIBING ■ Indicate uitgeerd mod TV, ELL, Af van PCL, eysenhecht aan die functie Tint (GFR) ont geleven. ■ In de Replonde, hetelvolde en een een opplige erachtengen in "Backlight" Contrast, Holoing/Book on Schröpitz. ■ Contrafdig voor als een opplige dat op de v het afgeelinger, kumen worden aanged en oppligeje. Probe nu Start Zoom Index Página - Afs

Deze functie is niet beschikbaar sommige menu's.

Methode 1

1. Als u het menu wilt gebruiken dat correspondeert met een e-Manual-onderwerp, drukt u op de rode toets om Probeer nu te selecteren.
2. Als u wilt terugkeren naar het e-Manual-scherm, drukt u op de toets E-MANUAL.

Methode 2

1. Druk op de toets ENTER als een onderwerp wordt weergegeven. "Wilt u dit uitvoeren?" wordt weergegeven. Selecteer Ja, en druk vervolgens op de toets ENTER. Het schermvenster verschijnt.
2. Als u wilt terugkeren naar het e-Manual-scherm, drukt u op de toets E-MANUAL.

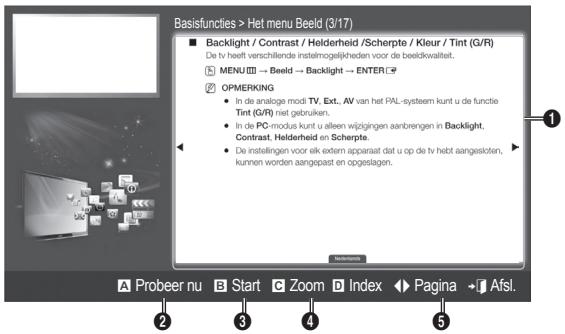

Basisfuncties > Het menu Beeld (3/17) ■ Backlight / Contrast / Helderheid / Scherpte / Kleur / Tint (G/R) De tv heeft verschillende instalmogelijkheden voor de beeldkwaliteit. ① MENU III → Beeld → Backlight → ENTERI ② OPMERKING • In de analoge modi TV, Ext., AV van het PAL-systeem kunt u de functie Tint (G/R) niet gebruiken. • In de PC-modus kunt u alleen wijzigingen aanbrengen in Backlight, Contrast, Helderheid en Scherpte. • De instellingen voor elk extern apparaat dat u op de tv hebt aangesloten, kunnen worden aangepast en opgeslagen.

De zoomfunctie gebruiken

Backlight / Contrast / Helderheid /Scherpte / Kleur / Tint (G/R) De tv heeft verschillende instelmogelijkheden voor de beeldkwaliteit. MENU → Beeld → Backlight → ENTER OPMERKING • In de analoge modi TV, Ext., AV van het PAL-systeem kunt u de functie Tint (G/R) niet gebruiken. • In de PC-modus kunt u alleen wijzigingen aanbrengen in Backlight, Contrast, Helderheid en Scherpte. • De instellingen voor elk extern apparaat dat u op de tv hebt aangesloten, kunnen worden aangepast en opgeslagen.

Inhoudsgebied: bevat de onderwerpen, als u een submenu hebt geselecteerd. Druk op de toets ◀ / ▶ om naar de vorige of volgende pagina te gaan.
2 Probeer nu: hiermee geeft u het schermmenu weer dat correspondeert met het onderwerp. Als u wilt terugkeren naar het e-Manual-scherm, drukt u op de toets E-MANUAL.
3 Start: het startscherm van de e-Manual weergeven.
4 Zoom: een beeld vergroot weergeven. U kunt door het vergrote scherm schuiven met de toetsen ▲ / ▼.
⑤ ◀▶ (Pagina): de vorige of volgende pagina weergeven.

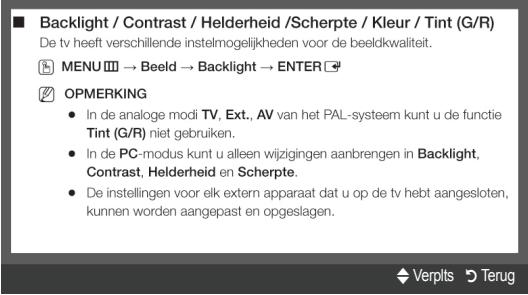

Selecteer Zoom en druk vervolgens op ENTER ☐ om het scherm te vergroten. U kunt door het vergrote scherm schuiven met de toetsen ▲ en ▼.

Als u het scherm weer de normale grootte wilt geven, drukt u op de toets RETURN.

Een onderwerp zoeken op de indexpagina

Deze functie wordt mogelijk niet ondersteund, afhankelijk van de taal.

1. Als u een trefwoord wilt zoeken, drukt u op de blauwe toets om het scherm Index te openen.
2. Druk op de toets ◀ of ▶ om het gewenste teken te selecteren.
3. Druk op de toets ▲ of ▼ om een trefwoord te selecteren en druk vervolgens op de toets ENTER ↙.
4. U kunt nu het bijbehorende scherm met e-Manual-instructies bekijken.

Als u het scherm Index wilt sluiten, drukt u op de toets RETURN.

De wandbevestiging plaatsen

Met de wandbevestigingsset (apart verkrijgbaar) kunt u de tv aan de muur bevestigen.

Zie de instructies bij de onderdelen voor wandbevestiging als u wilt weten hoe u de wandbevestiging installeert. Neem contact op met een technicus voor hulp alvorens de wandbeugel te bevestigen.

Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de tv zelfstandig te installeren.

Specificaties voor de wandbevestigingsset (VESA)

Situatie A. De muurbevestiging van SAMSUNG plaatsen
Situatie B. De muurbevestiging van een andere fabrikant plaatsen

De wandbevestigingsset is niet meegeleverd, maar wordt apart verkocht.

Monteer de wandbevestiging op een stevige wand die loodrecht op de vloer staat. Wanneer de steun aan andere bouwmaterialen bevestigd moet worden, dient u contact op te nemen met de dichtstbijzijnde leverancier. Als u de wandbevestiging aan het plafond of een schuine wand monteert, kan de tv vallen en daarmee tot zwaar lichamelijk letsel leiden.

OPMERKING

• In de onderstaande tabel vindt u de standaardafmetingen voor wandbevestigingssets.
• Wanneer u onze wandbevestigingsset aanschaft, zijn een gedetailleerde installatiegids en alle vereiste montageonderdelen daarbij inbegrepen.
• Gebruik geen schroeven die niet aan de standaard VESA-schroefspecificaties voldoen.
• Gebruik geen schroeven die langer zijn dan de standaardafmetingen, omdat anders de binnenkant van de tv beschadigd kan raken.
• Voor wandbevestigingen die niet voldoen aan de standaardspecificaties voor VESA-schroeven, kan de lengte van de schroeven afhankelijk van de specificaties afwijken.
• Draai de schroeven niet te vast. Dit zou ertoe kunnen leiden dat het product beschadigt of valt, resulterend in lichamelijk letsel. Samsung is voor dit soort ongevallen niet aansprakelijk.
• Samsung is niet aansprakelijk voor productschade of lichamelijk letsel wanneer een niet-VESA of niet-gespecificeerde wandbevestiging is gebruikt of wanneer de consument de installatie-instructies voor het product niet in acht heeft genomen.
• Kantel deze tv voor de bevestiging nooit meer dan 15 graden.

Productgroep	inches	VESA-spec. (A * B)	Standaardschroef	Aantal
LED-tv	19~22	75 X 75	M4	4
	27	200 X 100
	32~40	200 X 200	M8
	46~60	400 X 400
	65~75	600 X 400

A B

Monteer de wandbevestigingsset niet terwijl de tv is ingeschakeld. Dit kan resulteren in lichamelijk letsel door elektrische schokken.

Problemen oplossen

Als er een probleem lijkt te zijn met de tv, probeert u eerst deze lijst met mogelijke problemen en oplossingen. Als geen van deze tips voor het oplossen van problemen van toepassing is, gaat u naar 'www.samsung.com' en klikt u op Support (Ondersteuning) of neemt u contact op met de klantenservice van Samsung.

Probleem	Oplossingen en uitleg
De tv wordt niet ingeschakeld.	Controleer of het netsnoer stevig op het stopcontact en op de tv is aangesloten.Controleer of het stopcontact werkt.Druk op de POWER-toets op de tv om te controleren of het probleem niet bij de afstandsbediening ligt. Als de tv wordt ingeschakeld, raadpleegt u 'De afstandsbediening werkt niet' hieronder.
Er is geen beeld/video.	Controleer de kabelverbindingen (haal alle kabels die op de tv en externe apparaten zijn aangesloten, los en sluit ze vervolgens weer aan).Stel de video-uitgang van het externe apparaat (kabelbox/settopbox, dvd, Blu-ray enzovoort) in zodat deze overeenkomt met de aansluitingen van de tv-ingang. Als bijvoorbeeld de HDMI-uitgang van een extern apparaat wordt gebruikt, moet deze op de HDMI-ingang van de tv worden aangesloten.Controleer of de aangesloten apparaten zijn ingeschakeld.Selecteer de juiste bron voor de tv door op de toets SOURCE op de afstandsbediening te drukken.Start het aangesloten apparaat opnieuw op door het netsnoer van het apparaat opnieuw aan te sluiten.
De afstandsbediening werkt niet.	Vervang de batterijen van de afstandsbediening en plaats de batterijen met de polen (+/−) in de juiste richting.Reinig het venster van de zender op de afstandsbediening.Richt vanaf circa 1,5 tot 2 meter afstand de afstandsbediening direct naar de televisie.
Met de afstandsbediening van de kabelbox/settopbox kan de tv niet worden in- of uitgeschakeld of kan het volume niet worden geregeld.	Programmeer de afstandsbediening voor de kabelbox/settopbox zodanig dat deze werkt voor de tv. Raadpleeg de gebruikershandleiding van uw kabelbox/settopbox voor de code voor de SAMSUNG-tv.

U kunt de tv in optimale conditie houden door op de website via USB een upgrade naar de nieuwste firmware uit te voeren (samsung.com -> Support -> Downloads).
Het paneel van dit TFT LED-scherm bestaat uit subpixels die met geavanceerde technologie zijn geproduceerd. Het scherm kan echter enkele heldere of donkere pixels bevatten. Deze pixels zijn niet van invloed op de prestaties van het product.

Licentie-informatie

TheaterSound

DIGITAL PLUS
PULSE

2.0+Digital Out

HD

Lijst met functies

Excellent Digital Interface & Networking: Met een ingebouwde digitale HD-tuner kunnen HD-uitzendingen zonder abonnement worden bekeken zonder kabelbox/STB-satellietontvanger (settopbox).

Mijn inhoud

Hiermee kunt u muziekbestanden, beelden en films bekijken die op een USB-apparaat zijn opgeslagen.

Anynet+ (HDMI-CEC)

Met Anynet+ kunt u alle aangesloten Samsung-apparaten die Anynet+ ondersteunen, met de afstandsbediening van de Samsung-tv bedienen.

De tv vastzetten aan de wand

Let op: als u duwt of trekt aan de tv of op de tv klimt, kan deze vallen. Zie er met name op toe dat uw kinderen niet aan de tv gaan hangen of deze uit balans brengen. De tv kan dan omvallen, wat verwondingen kan veroorzaken of zelfs fatale gevolgen kan hebben. Neem alle voorzorgsmaatregelen die in de bijgesloten veiligheidsfolder worden genoemd. Om veiligheidsredenen is het raadzaam de antivalvoorziening te installeren om de stabiliteit van het toestel te verhogen.

Voorkomen dat de tv valt

1. Plaats de schroeven in de beugels en bevestig deze stevig aan de wand. Controleer of de schroeven stevig in de wand zijn gedraaid.

Afhankelijk van het wandtype hebt u mogelijk aanvullend materiaal nodig om het geheel te verankeren.
De benodigde beugels, schroeven en draad worden niet meegeleverd. Deze moeten apart worden aangeschaft.

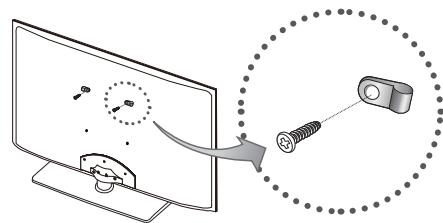

1. Verwijder de schroeven in het midden aan de achterkant van de tv, steek de schroeven door de beugels en draai de schroeven weer vast in de tv.

Het is mogelijk dat de schroeven niet bij het product worden meegeleverd. In dat geval moet u schroeven met de volgende specificaties aanschaffen.
Specifications van de schroeven

• Voor een LED-tv van 22-27 inch: M4

1. Verbind de beugels die aan de tv zijn bevestigd met een sterke draad aan de beugels die aan de muur zijn bevestigd en knoop de draad stevig vast.

OPMERKING

• Plaats de tv dicht bij de muur zodat deze niet achterover kan vallen.
• Het is veilig om de draad zodanig aan te brengen dat de beugels die aan de muur zijn bevestigd zich boven de beugels op de tv of op gelijke hoogte daarmee bevinden.

• Haal de draad los voordat u de tv verplaatst.

• Controleer of alle bevestigingen goed zijn aangebracht. Controleer de bevestigingspunten regelmatig op tekenen van moeheid of verzwakking. Neem in geval van twijfel over de veiligheid van de bevestiging contact op met een professionele installateur.

Opslag en onderhoud

Als u de sticker op het tv-scherm verwijdert, moet u de lijmresten weghalen alvorens tv te kijken.

Spuit geen water of reinigingsmiddel rechtstreeks op het product. Vloeistoffen die in het product terechtkomen kunnen een storing, brand of elektrische schok veroorzaken.

Reinig het product met een zachte doek die licht met water is bevochtigd.

Specifications

Beeldresolutie	1920 X 1080
OmgevingsvereistenBedrijfstemperatuurGebruiksvochtigheidOpslagtemperatuurOpslagvochtigheid	10°C tot 40°C (50°F tot 104°F)10% tot 80%, niet-condenserend-20°C tot 45°C (-4°F tot 113°F)5% tot 95%, niet-condenserend
Tv-systeem	Analoog: B/G, D/K, L, I (afhankelijk van de landkeuze)Digitaal: DVB-T/DVB-C
Kleuren-/videosysteem	Analoog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digitaal: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Geluidssysteem	BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC
HDMI IN	Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480pAudio: 2-kan. lineair PCM 32/44.1/48 kHz, 16/20/24 bits.
Modelnaam	UE22D5000 / UE22D5010 / UE22D5020	UE27D5000 / UE27D5010 / UE27D5020
Schermformaat	22 inch (54 cm)	27 inch (68 cm)
Geluid(Uitgang)	3 W x 2	5 W x 2
Afmetingen (BxHxD)BehuizingMet voet	522,0 X 29,9 X 323,1 (mm)522,0 X 144,8 X 377,0 (mm)	645 X 29,9 X 393,2 (mm)645 X 176,3 X 453,3 (mm)
GewichtZonder voetMet voet	3,6 kg3,9 kg	4,6 kg5,2 kg

Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd.
Zie voor informatie over de stroomvoorziening en het energieverbruik het etiket op het product.
