MODE D'EMPLOI PS42A410C1 SAMSUNG

:P 1 : Auto : BG : C −− : 40 MHz :?

BN68-01808A-Eng.indb 17

2008-11-05 오후 2:57:11

BN68-01808A-Eng.indb 21

2008-11-05 오후 2:57:13

: 00 : 00 : Off : Off : Off : Off

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 85.500

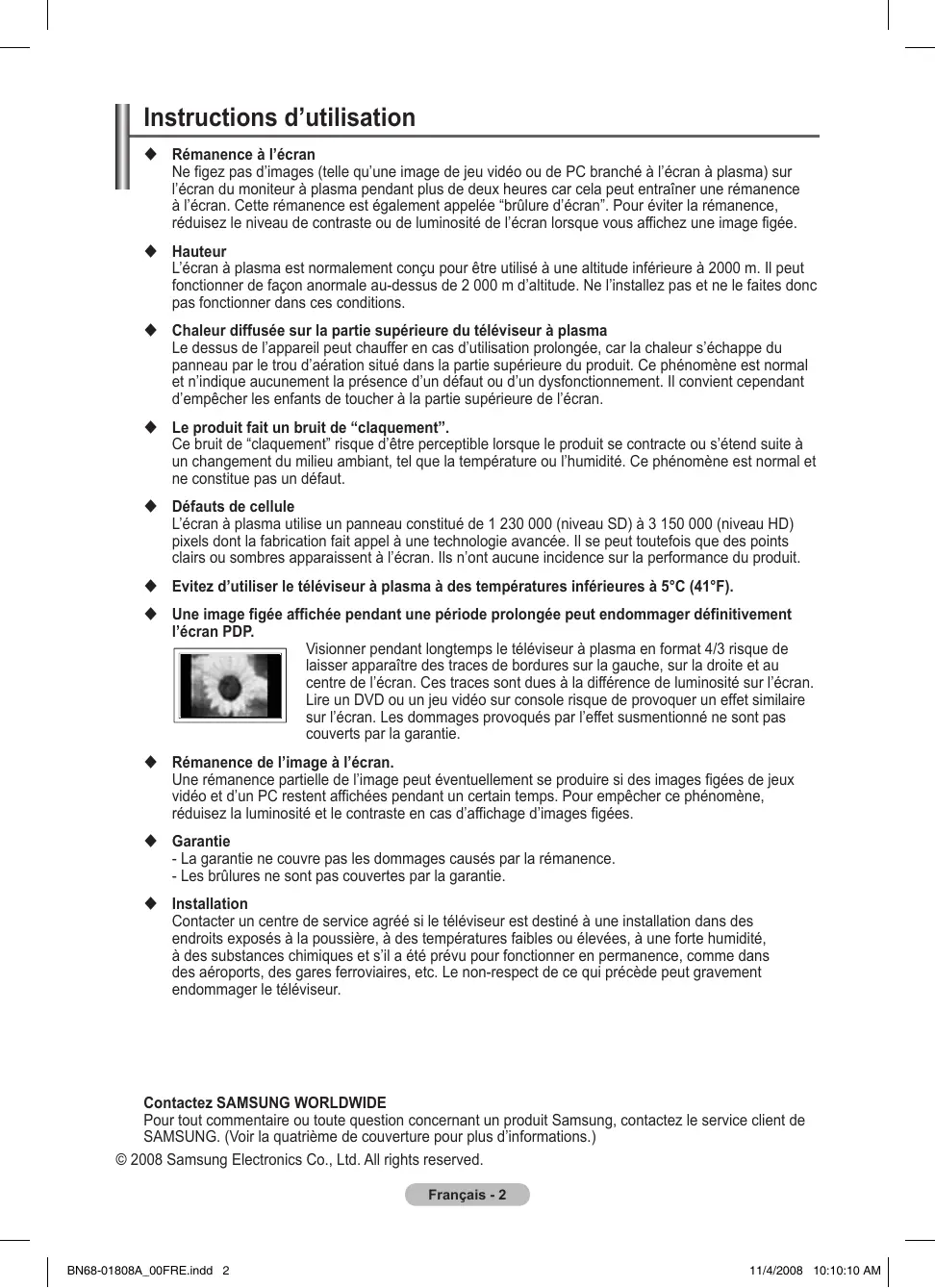

Instructions d’utilisation

 Rémanence à l’écran Ne figez pas d’images (telle qu’une image de jeu vidéo ou de PC branché à l’écran à plasma) sur l’écran du moniteur à plasma pendant plus de deux heures car cela peut entraîner une rémanence à l’écran. Cette rémanence est également appelée “brûlure d’écran”. Pour éviter la rémanence, réduisez le niveau de contraste ou de luminosité de l’écran lorsque vous affichez une image figée.  Hauteur L’écran à plasma est normalement conçu pour être utilisé à une altitude inférieure à 2000 m. Il peut fonctionner de façon anormale au-dessus de 2 000 m d’altitude. Ne l’installez pas et ne le faites donc pas fonctionner dans ces conditions.  Chaleur diffusée sur la partie supérieure du téléviseur à plasma Le dessus de l’appareil peut chauffer en cas d’utilisation prolongée, car la chaleur s’échappe du panneau par le trou d’aération situé dans la partie supérieure du produit. Ce phénomène est normal et n’indique aucunement la présence d’un défaut ou d’un dysfonctionnement. Il convient cependant d’empêcher les enfants de toucher à la partie supérieure de l’écran.  Le produit fait un bruit de “claquement”. Ce bruit de “claquement” risque d’être perceptible lorsque le produit se contracte ou s’étend suite à un changement du milieu ambiant, tel que la température ou l’humidité. Ce phénomène est normal et ne constitue pas un défaut.  Défauts de cellule L’écran à plasma utilise un panneau constitué de 1 230 000 (niveau SD) à 3 150 000 (niveau HD) pixels dont la fabrication fait appel à une technologie avancée. Il se peut toutefois que des points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit.  Evitez d’utiliser le téléviseur à plasma à des températures inférieures à 5°C (41°F).  Une image figée affichée pendant une période prolongée peut endommager définitivement l’écran PDP. Visionner pendant longtemps le téléviseur à plasma en format 4/3 risque de laisser apparaître des traces de bordures sur la gauche, sur la droite et au centre de l’écran. Ces traces sont dues à la différence de luminosité sur l’écran. Lire un DVD ou un jeu vidéo sur console risque de provoquer un effet similaire sur l’écran. Les dommages provoqués par l’effet susmentionné ne sont pas couverts par la garantie.  Rémanence de l’image à l’écran. Une rémanence partielle de l’image peut éventuellement se produire si des images figées de jeux vidéo et d’un PC restent affichées pendant un certain temps. Pour empêcher ce phénomène, réduisez la luminosité et le contraste en cas d’affichage d’images figées.  Garantie - La garantie ne couvre pas les dommages causés par la rémanence. - Les brûlures ne sont pas couvertes par la garantie.  Installation Contacter un centre de service agréé si le téléviseur est destiné à une installation dans des endroits exposés à la poussière, à des températures faibles ou élevées, à une forte humidité, à des substances chimiques et s’il a été prévu pour fonctionner en permanence, comme dans des aéroports, des gares ferroviaires, etc. Le non-respect de ce qui précède peut gravement endommager le téléviseur.

Contactez SAMSUNG WORLDWIDE Pour tout commentaire ou toute question concernant un produit Samsung, contactez le service client de

SAMSUNG. (Voir la quatrième de couverture pour plus d’informations.) © 2008 Samsung Electronics Co., Ltd. All rights reserved. Français -

BN68-01808A_00FRE.indd 2

11/4/2008 10:10:10 AM Sommaire

Informations générales

Description des fonctions

Instructions d’utilisation 2

Vérification des pièces 4 Utilisation de la base-support 4 Panneau de configuration 5 Panneau de connexion 6 Présentation de la télécommande 8

Mise en marche et arrêt de votre téléviseur 9

Affichage des menus 9 Fonction Plug & Play 10 Utilisation du bouton TOOLS 12 Visualisation d’une source de signal externe... 12 Modification du nom des périphériques 13

Mémorisation automatique des canaux 13

Mémorisation manuelle des canaux 14 Ajout/verrouillage de canaux 15 Organisation des canaux mémorisés 16 Attribution de noms aux canaux 16 Réception nette des canaux grâce au réglage fin 17

 Fonctions d’horloge 25

 Langue / Mélodie / Effet lumineux / Loisirs / Mode éco./ PIP 26

 Configuration de votre logiciel PC (basée sur Windows XP) 27  Mode d’entrée (PC) 28  Réglage du PC 29

 Fonction de télétexte (en fonction du modèle)... 30  Caractéristiques du kit de fixation murale (VESA) 32  Ajustement du support mural (vendu séparément) 33  Préparation avant l’installation d’un dispositif de fixation murale 34  Assemblage de la base-support (en fonction du modèle) 34  Montage mural du téléviseur 35  Dépannage 36  Caractéristiques 37

Changement de la norme Image 18

Personnalisation des paramètres d’image 18 Réglages des détails de l’image 19 Options d’image 20 Reinitialisation des paramètres d'image à leur valeur par défaut 22

 Fonctions audio 23  Sélection du mode Son (en fonction du modèle) 24  Branchement du casque (vendu séparément) 24

BN68-01808A_00FRE.indd 3

11/4/2008 10:10:10 AM Vérification des pièces

Manuel d’utilisation

AAA Cordon d’alimentation

Chiffon de nettoyage

Manuel de sécurité (Non disponible dans tous les pays)

Capot inférieur / Vis (2ea)

(Reportez-vous à la page 34)

Tore magnétique pour cordon d’alimentation

Tore magnétique pour

(4ea) (Reportez-vous à la page 34)

Câble PC Câble SCART Câble audio PC Câble HDMI Câble HDMI/DVI

magnétique (cordon d’alimentation, S-Vidéo)

➢ Tore Le blindage magnétique sert à protéger les câbles des

interférences. Lors de la connexion d’un câble, ouvrez le blindage magnétique et rabattez-le autour du câble près de la prise.

Utilisation de la base-support

 L’écran à plasma doit être soulevé par plusieurs personnes. Ne posez jamais l’écran à plasma sur le sol, car cela pourrait l’endommager.

Conservez toujours l’écran en position verticale.  Le PDP peut pivoter de 20 degrés vers la droite et la gauche.

BN68-01808A_00FRE.indd 4

11/4/2008 10:10:13 AM Panneau de configuration

Panneau avant (ou latéral)

➢ La couleur et la forme du produit peuvent varier en fonction du modèle.

1 SOURCE Affiche un menu de toutes les sources disponibles en entrée (TV, Ext.1, Ext.2, AV, S-Vidéo, Composant, PC, HDMI1, HDMI2)

2 MENU Permet d’afficher le menu des fonctions de votre téléviseur sur l’écran.

Permet de changer de canal. Dans le menu affiché à l’écran, utilisez les boutons C/P. de la même façon que les boutons ▲ et ▼ de la télécommande.

+ Appuyez pour augmenter ou réduire le volume. Dans le menu affiché à l’écran, utilisez les boutons – + de la même façon que les boutons ◄ et ► de la télécommande.

ENTER Dans le menu du téléviseur, ce bouton a la même fonction que le bouton ENTER de la télécommande.

Bouton (Marche/Arrêt)

Permet d’allumer et d’éteindre le téléviseur. Témoin d’alimentation Clignote et s’éteint lorsqu’il est sous tension et s’allume en mode Veille. Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur.

BN68-01808A_00FRE.indd 5

11/4/2008 10:10:14 AM Panneau de connexion

La couleur et la forme du produit peuvent varier en fonction du modèle.

 En cas de branchement d’un système audio ou vidéo sur le téléviseur, vérifiez que tous les appareils sont éteints.

 Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble.

1 ENTREE ALIMENTATION Permet de raccorder le cordon d’alimentation fourni.

2 COMPONENT IN Entrées audio (AUDIO G/D) et vidéo (Y/PB/PR) pour Composant. 3 PC IN(PC) / (AUDIO) Pour raccorder la prise de sortie vidéo et audio de votre PC. 4 EXT 1, EXT 2 Entrées ou sorties pour périphériques tels que des magnétoscopes, des lecteurs DVD, des consoles de jeux vidéo ou des lecteurs de vidéodisques.

5 Connexion de périphériques audio externes

Connectez les signales audio RCA de la TV à une source externe, telle qu’un équipement audio. 6 SERVICE − Prise pour tests. − Branchez la prise jack série entre l’équerre murale à commande électrique et votre téléviseur, de manière à pouvoir ajuster l’angle de visualisation du téléviseur à l’aide de la télécommande.

Spécifications entrée/sortie

Connecteur EXT 1 EXT 2

Sortie Vidéo Audio (G/D) RGB Vidéo + Audio (G/D) Seule la sortie TV est ✔ ✔ ✔ disponible. Sortie que vous ✔ ✔ pouvez sélectionner.

BN68-01808A_00FRE.indd 6

11/4/2008 10:10:17 AM

− Aucune connexion audio supplémentaire n’est nécessaire pour une connexion HDMI - HDMI. − Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN2. Qu’est-ce que HDMI ? − “ High Definition Multimedia interface” permet la transmission de données vidéo numériques haute définition et plusieurs canaux de son numérique. − L e terminal HDMI/DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble adéquat (non fourni). La différence entre HDMI et DVI est que le périphérique HDMI est plus petit, est équipé de la fonction de codage HDCP (High Bandwidth Digital Copy Protection), et gère le son numérique multicanal.

DVI IN(HDMI2) AUDIO R/L Sorties audio DVI pour périphériques externes.

8 ANT IN Connecteur coaxial 75Ω pour réseau câblé/ hertzien. Modes pris en charge pour HDMI/DVI et Component (Composant) HDMI/DVI 50Hz HDMI/DVI 60Hz Composant

➢ La couleur et la forme du produit peuvent varier en fonction du modèle.

1 S-VIDEO ou VIDEO / AUDIO L/R Entrées audio et vidéo (S-Vidéo ou Vidéo) pour périphériques externes, tels qu’un caméscope ou un magnétoscope.

Vous pouvez brancher un casque si vous souhaitez regarder la télévision sans déranger les autres personnes présentes dans la pièce. L’utilisation prolongée d’un casque à un niveau sonore élevé peut endommager l’ouïe.

BN68-01808A_00FRE.indd 7

11/4/2008 10:10:18 AM Présentation de la télécommande

1 Bouton POWER (permet d’allumer et d’éteindre le téléviseur) 2 Sélectionne directement le mode TV 3 Pavé numérique pour l’accès direct aux canaux 4 Sélection de canaux à 1 ou 2 chiffres 5 Suppression temporaire du son 6 Augmentation du volume Réduction du volume 7 Permet de sélectionner rapidement les fonctions fréquemment utilisées. 8 Permet de commander le curseur dans le menu 9 Permet d’afficher les informations relatives au programme en cours @ Bouton Channel control (Reportez-vous à la page 15) # Sélection de la source disponible $ Canal précédent % Canal suivant Canal précédent ^ Revient au menu précédent & Permet de quitter le menu affiché à l’écran * Affiche le menu principal à l’écran ( Sélection de la taille de l’image ) Affichage numérique des sous-titres a Sélection

(reportez-vous à la page 18)

(Reportez-vous à la page 30) 2 Permet de quitter l’affichage télétexte (en fonction du modèle) 7 Taille du télétexte 9 Activation du télétexte 0 Sélection des rubriques Fastext ! Affichage télétexte/ informations relatives au télétexte et programme normal @ Mémoriser télétexte # Sélection du mode Télétexte (LIST/FLOF) $ Page télétexte secondaire % P :Page télétexte suivante P :Page télétexte précédente ^ Pause télétexte & Annulation du télétexte * Index du télétexte

BN68-01808A_00FRE.indd 8

11/4/2008 10:10:19 AM Insertion des piles dans la télécommande

Soulevez le couvercle situé à l’arrière de la télécommande comme indiqué sur la figure.

Placez deux piles AAA.  Assurez-vous de faire correspondre les bornes “+” et “-” des piles avec le schéma situé à l’intérieur du compartiment.  Ne mélangez pas les types de piles, par exemple une pile alcaline et une pile manganèse. Refermez le couvercle comme indiqué sur la figure. Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant longtemps. La télécommande peut être utilisée jusqu’à environ 7 mètres du téléviseur. Dans des conditions d’utilisation normale du téléviseur, les piles durent environ un an.

la télécommande ne fonctionne pas Vérifiez les éléments suivants :

➢ Si1. Le téléviseur est-il sous tension?

2. Les bornes + et - des piles ne sont-elles pas inversées?

3. Les piles sont-elles déchargées ? 4. Le cordon d’alimentation est-il débranché ou y a-t-il une panne de courant? 5. Une lampe fluorescente ou néon est-elle allumée à proximité?

Mise en marche et arrêt de votre téléviseur

Le câble secteur est fixé à l’arrière du téléviseur. 1 Branchez la prise mâle du câble secteur à une prise femelle appropriée. La tension électrique principale est indiquée à l’arrière du téléviseur et la fréquence est de 50 ou 60 Hz. 2 Appuyez sur le bouton (Alimentation) (Marche/Arrêt) placé en façade du téléviseur ou sur le bouton POWER de la télécommande pour allumer le téléviseur. Le dernier programme que vous avez regardé est automatiquement sélectionné. Si vous n’avez encore mémorisé aucune chaîne, aucune image nette n’apparaît. Reportez-vous à la section “Mémorisation automatique des canaux”, page 13, ou à la section “Mémorisation manuelle des canaux”, page 14. Lorsque le téléviseur est allumé pour la première fois, plusieurs réglages de base sont exécutés automatiquement. Reportez-vous à la section “Fonction - Plug & Play”, page 10. 3 Pour éteindre le téléviseur, appuyez sur le bouton (Marche/Arrêt) sur la façade du téléviseur ou sur le bouton POWER de votre télécommande. 4 Pour mettre en marche le téléviseur, appuyez sur le bouton (Marche/Arrêt) sur la façade du téléviseur ou sur le bouton POWER ou les boutons numériques de votre télécommande.

Appuyez sur le bouton MENU.

Le menu principal s’affiche à l’écran. Six icônes s’affichent sur la gauche : Image, Son, Chaîne, Configuration, Entrée. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’une des icônes.Appuyez ensuite sur ENTER pour accéder au sousmenu de l’icône. Appuyez sur le bouton ▲ ou ▼ pour vous déplacer dans le menu.Appuyez sur le bouton ENTER pour entrer dans les éléments du menu. Appuyez sur le bouton ▲/▼/◄/► pour modifier les éléments sélectionnés. Appuyez sur le bouton RETURN pour revenir au menu précédent. Appuyez sur le bouton EXIT pour quitter le menu.

Mode : Standard  Luminosité des cellules 7 Contraste 95 Luminosité 45 Netteté 50 Couleur 50 Teinte V50 R50 Réglages des détails  Options d’image  Réinitialiser : OK  Déplacer

BN68-01808A_00FRE.indd 9

11/4/2008 10:10:20 AM Fonction Plug & Play

Lorsque vous allumez le téléviseur pour la première fois, plusieurs réglages de base s’effectuent l’un après l’autre de manière automatique. Les réglages disponibles sont les suivants : Si vous sélectionnez par erreur un pays incorrect pour votre téléviseur, il se peut que les caractères affichés à l’écran soient incorrects. 1 Si le téléviseur est en mode Veille, appuyez sur le bouton POWER de la télécommande. Le message Démarrer Plug & Play s’affiche Appuyez sur le bouton ENTER. 2 Le menu Langue s’affiche automatiquement après quelques secondes. 3 Sélectionnez la langue appropriée en appuyant de façon répétée sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTER. Le message Sélectionner "Util. domicile" pour installation à domicile. s’affiche. 4 Appuyez sur le bouton ◄ ou ► pour sélectionner Enr. démo ou Util. domicile, puis appuyez sur le bouton ENTER. Un message s’affiche, vous demandant de vérifier l’état de connexion de l’antenne. La sélection par défaut est Util. domicile. Nous vous recommandons de régler le téléviseur sur le mode Domicile pour une meilleure qualité d’image dans votre environnement personnel. Le mode Enr. démo n’est prévu que pour un usage en magasins. Si l’unité est accidentellement définie sur mode Enr. démo et que vous souhaitez revenir au mode Util. domicile (Standard) : appuyez sur le bouton Volume. Lorsque l’OSD du volume s’affiche, appuyez pendant 5 secondes sur le bouton MENU. 5 Avvous que l’antenne est branchée au téléviseur. Appuyez sur le bouton ENTER. Le menu Pays s’affiche. 6 Sélectionnez votre pays ou zone en appuyant sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTER.

Sélectionner "Util. domicile" pour installation à domicile. Enr. démo Déplacer

Vérifier l’entrée de l’antenne.

France Allemagne Italie ▼

BN68-01808A_00FRE.indd 10

11/4/2008 10:10:21 AM

Appuyez sur le bouton ENTER pour démarrer la recherche des canaux. La recherche de canaux démarrera et se terminera automatiquement. Une fois que tous les canaux disponibles sont mémorisés, le menu Réglage Horloge s’affiche automatiquement.

Appuyez sur le bouton ENTER. Appuyez sur le bouton ◄ ou ► pour sélectionner Mois, Date, Année, Heure ou Minute. Réglez ces éléments en appuyant sur le bouton ▲ ou ▼. Vous pouvez régler directement les valeurs Mois, Date, Année, Heure et Minute en appuyant sur les touches numériques de la télécommande. Appuyez sur le bouton ENTER pour confirmer votre réglage. Le message Profitez de votre visionnage s’affiche. Lorsque vous avez terminé, appuyez sur le bouton ENTER. Même sans pression sur le bouton ENTER, le message disparaît automatiquement après quelques secondes.

Réglage Horloge Mois Date Année Heure 

Si vous souhaitez réinitialiser ce paramètre…

1 Appuyez sur le bouton MENU pour afficher le menu. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Configuration, puis appuyez sur le bouton ENTER. 3 Appuyez de nouveau sur le bouton ENTER pour sélectionner le mode Plug & Play. Le message Démarrer Plug & Play s’affiche.

Profitez de votre visionnage

Plug & Play Langue : Français Horloge Effet lumineux : LED act. marche Ajustement fixation murale Mélodie : Arrêt Loisirs : Arrêt Mode éco. : Arrêt

Utilisation du bouton TOOLS Vous pouvez utiliser le bouton TOOLS pour sélectionner simplement et rapidement les fonctions que vous utilisez le plus souvent. Le menu Outils change en fonction du mode d’entrée externe affiché.

Appuyez sur le bouton TOOLS.

Le menu Outils s’affiche.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner un enu, puis appuyez sur le bouton ENTER.

Quitter Appuyez sur le bouton ▲/▼/◄/►/ENTER pour afficher, modifier ou utiliser les éléments sélectionnés. Pour une description plus détaillée de chaque fonction, reportez-vous à la page correspondante.

► Personnalisé Arrêt Arrêt Arrêt Mono

• Mode Image, voir page 18

• Mode Son, voir page 23 • Veille, voir page 25 • SRS TS XT, voir page 23 • Mode éco, voir page 27 • Dual I-II, voir page 24 • PIP, voir page 26 • Réglage Automatique, voir page 29

Visualisation d’une source de signal externe

Vous pouvez alterner la visualisation des signaux provenant des appareils branchés, tels qu’un magnétoscope, un lecteur de DVD, un décodeur et une source TV (antenne ou câble). 1 Appuyez sur le bouton MENU pour afficher le menu. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Entrée, puis appuyez sur le bouton ENTER. 3 Appuyez de nouveau sur le bouton ENTER pour sélectionner Liste Source. 4 Appuyez sur le bouton ▲ ou ▼ pour sélectionner la source de signal désirée, puis appuyez sur le bouton ENTER. Sources de signal disponibles : TV, Ext.1, Ext.2, AV, S-Vidéo Composant, PC, HDMI1, HDMI2. ne pouvez sélectionner que les appareils externes ➢ Vous connectés au téléviseur.

Liste Source : TV Modif. Nom

TV Ext.1 Ext.2 AV S-Vidéo Composant PC HDMI1 HDMI2 Déplacer

Vous pouvez sélectionner ces options en appuyant sur le bouton SOURCE de la télécommande.

regarder à nouveau les programmes de télévision,

➢ Pour appuyez sur le bouton TV et sélectionnez le numéro de canal désiré.

pouvez sélectionner ces options en appuyant sur le

➢ Vous bouton HDMI de la télécommande.

BN68-01808A_00FRE.indd 12

11/4/2008 10:10:23 AM Modification du nom des périphériques

Vous pouvez modifier le nom de la source externe. 1 Appuyez sur le bouton MENU pour afficher le menu. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Entrée, puis appuyez sur le bouton ENTER. 3 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Modif. Nom, puis appuyez sur le bouton ENTER. 4 Appuyez sur le bouton ▲ ou ▼ pour sélectionner la source externe à modifier, puis appuyez sur le bouton ENTER. 5 Sélectionnez le périphérique désiré en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. Noms de périphérique disponibles : Magnétoscope, DVD, Décodeur Câble, Décodeur satellite, Décodeur PVR, Récepteur AV, Jeu, Caméscope, PC, TV, IPTV, Blu-Ray, HD DVD, DMA. 6 Appuyez sur le bouton EXIT pour quitter le menu.

: −−−−−−−− : −−−− Magnétoscope : DVD : Décodeur Câble : −−−− Décodeur satellite : −−−− Décodeur PVR : −−−− Récepteur AV : Jeu ▼

Ext.2 AV S-Vidéo Composant PC HDMI1 HDMI2

Mémorisation automatique des canaux

Vous pouvez chercher les plages de fréquence disponibles par balayage (leur disponibilité dépend de votre pays). Il est possible que les numéros de programme attribués automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Vous pouvez toutefois trier les numéros manuellement et supprimer les canaux que vous ne souhaitez pas regarder. 1

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner Canal, puis appuyez sur le bouton ENTER.

Appuyez sur le bouton ENTER. Les pays disponibles apparaissent sous la forme d’une liste.

Sélectionnez votre pays à l’aide du bouton ▲ ou ▼, puis appuyez sur le bouton ENTER.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner

Mémorisation Auto, puis appuyez sur le bouton ENTER.

Appuyez sur le bouton ENTER pour démarrer la recherche.

La recherche s’arrête automatiquement. Pour arrêter la recherche avant la fin, appuyez sur le bouton MENU ou ENTER.

Belgique Pays : France France Mémorisation Auto Allemagne Mémorisation Manuelle Italie Gestionnaire de Chaînes Pays-Bas Tri des canaux Espagne Nom station Suisse Royaume-Uni ▼

Pays : France Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

BN68-01808A_00FRE.indd 13

11/4/2008 10:10:24 AM Mémorisation manuelle des canaux

TV Canal Vous pouvez mémoriser les canaux de télévision, y compris  Pays : France ceux reçus via les réseaux câblés. Mémorisation Auto  Mémorisation Manuelle  Lors de la mémorisation manuelle des canaux, vous pouvez Gestionnaire de Chaînes  choisir : Tri des canaux  Nom station   de mémoriser ou non chaque canal trouvé. Réglage fin   le numéro du programme qui vous servira à identifier chaque canal mémorisé. Déplacer Entrer Retour 1 Appuyez sur le bouton MENU pour afficher le menu. TV Mémorisation Manuelle 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Canal, puis appuyez sur le bouton ENTER. Programme :P 1 Système de Couleur : Auto.  3 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Système Sonore : BG  Canal : C 6 Mémorisation Manuelle, puis appuyez sur le bouton ENTER. Recherche : 175 MHz Mémoriser :? 4 Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. 5 Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER. Déplacer Entrer Retour 6 Appuyez sur le bouton EXIT pour quitter le menu.  Programme (numéro de programme à attribuer à une chaîne) − Appuyez sur le bouton ▲ ou ▼ jusqu’à ce que vous trouviez le numéro correct. Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique (0~9).  Système de Couleur: Auto./PAL/SECAM/NTSC 4.43 − Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme de couleurs désirée.  Système Sonore: BG/DK/I/L − Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme audio désirée.  Canal (si vous connaissez le numéro de la chaîne à mémoriser) − Appuyez sur le bouton ▲ ou ▼ pour sélectionner C (canal hertzien) ou S (canal câblé). − Appuyez sur le bouton ► , puis sur le bouton ▲ ou ▼ pour sélectionner le numéro de votre choix. Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique (0~9). S’il n’y a aucun son ou si le son est anormal, re-sélectionnez la norme son désirée.  Recherche (lorsque vous ne connaissez pas les numéros de chaîne) − Appuyez sur le bouton ▲ ou ▼ pour démarrer la recherche. − Le syntoniseur balaie la plage de fréquences jusqu’à ce que vous receviez la première chaîne ou la chaîne que vous avez sélectionnée à l’écran.  Mémoriser (permet de mémoriser la chaîne et le numéro de programme correspondant) − Sélectionnez OK en appuyant sur le bouton ENTER. Mode Canal  P (Mode Programme) : A la fin du réglage, des numéros de position compris entre P00 et P99 sont attribués aux stations de radiodiffusion de votre zone. Dans ce mode, vous pouvez sélectionner un canal en saisissant son numéro de position.  C (mode chaîne hertzienne) : dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacune des stations de télédiffusion.  S (mode chaîne câblée) : dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacun des canaux câblés.

BN68-01808A_00FRE.indd 14

11/4/2008 10:10:24 AM Ajout/verrouillage de canaux

TV Canal A l’aide de la fonction Gestionnaire de Chaînes, vous pouvez  Pays : France aisément verrouiller ou ajouter des canaux. Mémorisation Auto  1 Appuyez sur le bouton MENU pour afficher le menu. Mémorisation Manuelle  Gestionnaire de Chaînes  2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Canal, puis Tri des canaux  Nom station  appuyez sur le bouton ENTER. Réglage fin  3 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Gestionnaire de Chaînes, puis appuyez sur le bouton ENTER. Déplacer Entrer Retour  Ajout de canaux TV Gestionnaire de Chaînes A l’aide de la fonction Liste des chaînes, vous pouvez  Liste des chaînes aisément ajouter des canaux. Verrouillage Parental : Arrêt  4 Sélectionnez Liste des chaînes en appuyant sur le bouton ENTER. 5 Passez au champ ( ) en appuyant sur les boutons ▲/▼/◄/►, sélectionnez un canal à ajouter et appuyez sur le bouton ENTER pour l’ajouter. Déplacer Entrer Retour Si vous appuyez à nouveau sur le bouton ENTER, le symbole ( ) à côté du canal disparaît et le canal n’est Liste des chaînes pas ajouté. P 1 C6  Verrouillage de canaux 1 / 10 Prog. Cette fonction, qui bloque la vidéo et coupe le son, vous permet ▲ 0 C1 d’éviter toute utilisation non autorisée, par des enfants par exemple, 1 C6 2 C 5 qui pourraient visionner des programmes ne leur étant pas destinés. 3 C 8 6 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Verrouillage 4 C 11 5 C 22 Parental, puis appuyez sur le bouton ENTER. 6 C 26 7 C 36 7 Sélectionnez Marche en appuyant sur le bouton ▲ ou ▼, puis 8 C 52 appuyez sur le bouton ENTER. 9 C 24 ▼ Ajouter Verrouil. 8 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Liste des chaînes, Déplacer Entrer puis appuyez sur le bouton ENTER. Retour Page 9 Passez au champ ( ) en appuyant sur les boutons ▲/▼/◄/►, sélectionnez un canal à verrouiller et appuyez sur le bouton ENTER pour l’ajouter. Si vous appuyez à nouveau sur le bouton ENTER, le symbole ( ) à côté du canal disparaît et le verrouillage du canal est annulé. Un écran bleu s’affiche lorsque le verrouillage parental est activé. 10 Appuyez sur le bouton EXIT pour quitter le menu. Vous pouvez sélectionner ces options en appuyant sur le bouton CH LIST de la télécommande.

BN68-01808A_00FRE.indd 15

11/4/2008 10:10:27 AM Organisation des canaux mémorisés

Cette opération vous permet de changer les numéros de programme des canaux mémorisés. Cette opération peut s’avérer nécessaire après l’utilisation de la mémorisation automatique. 1 Appuyez sur le bouton MENU pour afficher le menu. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Canal, puis appuyez sur le bouton ENTER. 3 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Tri des canaux, puis appuyez sur le bouton ENTER. 4 Sélectionnez le canal que vous voulez déplacer en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. 5 Sélectionnez le numéro du programme à attribuer au canal en appuyant sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTER. La chaîne est déplacée vers sa nouvelle position et toutes les autres chaînes sont replacées en conséquence. 6 Répétez les étapes 4 à 5 jusqu’à ce que vous ayez déplacé tous les canaux vers les numéros de programme de votre choix. 7 Appuyez sur le bouton EXIT pour quitter le menu.

Pays : France Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

Prog. 0 1 2 3 4 5 6 7 8 9

Attribution de noms aux canaux

Les noms de canaux sont attribués automatiquement lorsque des informations sur les canaux sont diffusées. Ces noms peuvent être modifiés, ce qui vous permet d’attribuer ceux de votre choix. 1 Appuyez sur le bouton MENU pour afficher le menu. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Canal, puis appuyez sur le bouton ENTER. 3 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Nom station, puis appuyez sur le bouton ENTER. 4 Appuyez sur le bouton ▲ ou ▼ pour sélectionner le canal à renommer, puis appuyez sur le bouton ENTER. 5 Appuyez sur le bouton ▲ ou ▼ pour sélectionner une lettre, un chiffre ou un symbole (les caractères s’affichent dans l’ordre suivant : A~Z, 0~9, +, -, *, /, blanc). Passez à la lettre précédente ou suivante en appuyant sur le bouton ◄ ou ►, puis appuyez sur le bouton ENTER. 6 Répétez les étapes 4 à 5 pour chaque canal auquel un nouveau nom doit être attribué. 7 Appuyez sur le bouton EXIT pour quitter le menu.

Pays : France Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

Réception nette des canaux grâce au réglage fin

Si la réception est nette, vous n’avez pas besoin d’effectuer un réglage fin du canal, car cette opération s’effectue automatiquement pendant la recherche et la mémorisation. Si le signal est faible ou déformé, vous pouvez être amené à effectuer manuellement un réglage fin du canal. 1 Appuyez sur le bouton MENU pour afficher le menu. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Canal, puis appuyez sur le bouton ENTER. 3 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Réglage fin, puis appuyez sur le bouton ENTER. 4 Pour obtenir une image nette et claire ainsi qu’une bonne qualité sonore, appuyez sur le bouton ◄ ou ► pour parvenir au réglage optimal. Appuyez sur le bouton ENTER. La mémorisation de syntonisation fine fait passer la couleur de l’OSD (affichage à l’écran) des canaux du blanc au rouge et ajoute la marque “*”. Pour ramener le réglage fin à 0, sélectionnez Réinitial. en appuyant sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTER. 5 Appuyez sur le bouton EXIT pour quitter le menu.

Pays : France Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

: Personnalisé : Arrêt

BN68-01808A_00FRE.indd 17

11/4/2008 10:10:28 AM Changement de la norme Image

Vous pouvez sélectionner le type d’image qui correspond le mieux à vos exigences d’affichage. 1 Appuyez sur le bouton MENU pour afficher le menu. 2 Appuyez sur le bouton ENTER pour sélectionner Image. 3 Appuyez de nouveau sur le bouton ENTER pour sélectionner Mode. 4 Sélectionnez le mode désiré en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. Modes disponibles: Dynamique, Standard, Cinéma La valeur des paramètres peut varier en fonction de la source d’entrée. 5 Appuyez sur le bouton EXIT pour quitter le menu.  Pour regarder la télévision pendant la journée ou lorsque la pièce est très éclairée, choisissez Dynamique.  Choisissez Standard pour regarder la télévision dans des conditions normales.  Si vous regardez un film, choisissez Cinéma.

1 Appuyez sur le bouton TOOLS de la télécommande. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner le mode Image. 3 Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de votre choix.

 Mode : Standard Luminosité des cellules 7 Contraste 95 Luminosité 45 Netteté 50 Couleur 50 Teinte V50 R50 Réglages des détails  Options d’image  Réinitialiser : OK  Entrer

Mode : Dynamique Luminosité des cellules 7 Standard Contraste 95 Cinéma Luminosité 45 Netteté 50 Couleur 50 Teinte V50 R50 Réglages des détails Options d’image Réinitialiser : OK Déplacer

Mode Son Veille SRS TS XT Mode éco. Dual I-II Déplacer

► Personnalisé Arrêt Arrêt Arrêt Mono

Personnalisation des paramètres d’image

TV Image Votre téléviseur dispose de plusieurs options qui vous  Mode : Standard permettent de régler la qualité de l’image. Luminosité des cellules 7 Contraste 95 1 Appuyez sur le bouton MENU pour afficher le menu. Luminosité 45 Netteté 50 2 Appuyez sur le bouton ENTER pour sélectionner Image. Couleur 50 Teinte V50 R50 3 Appuyez de nouveau sur le bouton ENTER pour sélectionner Réglages des détails  Mode. Options d’image  Réinitialiser : OK  4 Sélectionnez le mode désiré en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. Déplacer Entrer Retour Modes disponibles: Dynamique, Standard, Cinéma 5 Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. 6 Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER. 7 Appuyez sur le bouton EXIT pour quitter le menu.  Luminosité des cellules - Contraste – Luminosité – Netteté – Couleur – Teinte En mode TV, Ext., AV, S-Vidéo et Analogique du système PAL, vous ne pouvez pas utiliser la fonction Teinte. En mode PC, vous ne pouvez modifier que les options Luminosité des cellules, Contraste et Luminosité. Appuyez sur le bouton ◄ ou ► pour parvenir au réglage optimal.

BN68-01808A_00FRE.indd 18

11/4/2008 10:10:29 AM Réglages des détails de l’image

Vous pouvez configurer des réglages détaillés de l’image. Image TV 1 Appuyez sur le bouton MENU pour afficher le menu.  Mode : Standard Luminosité des cellules 7 2 Appuyez sur le bouton ENTER pour sélectionner Image. Contraste 95 Luminosité 45 3 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Réglages des Netteté 50 détails, puis appuyez sur le bouton ENTER. Couleur 50 Teinte V50 R50 4 Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis Réglages des détails   Options d’image appuyez sur le bouton ENTER.  Réinitialiser : OK Options disponibles: Réglage des noirs, Contraste Dynam., Gamma, Espace de couleur, Balance blancs, Carnation, Amélioration bords, Déplacer Entrer Retour 5 Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER. 6 Appuyez sur le bouton EXIT pour quitter le menu. TV Réglages des détails Le menu Réglage des détails est disponible dans les modes  Réglage des noirs : Arrêt Contraste Dynam. : Moyen  Standard ou Cinéma. Gamma :0  En mode PC, vous ne pouvez modifier que les options Contraste Espace de couleur : Natif  Dynam. , Gamme et Balance blancs dans le menu Réglages des Balance blancs  Carnation : 0  détails. Amélioration bords : Marche   Réglage des noirs: Arrêt/Bas/Moyen/Elevé Vous pouvez directement choisir le niveau de noir sur l’écran pour régler la profondeur de l’écran. Déplacer Entrer Retour  Contraste Dynam.: Arrêt/Bas/Moyen/Elevé Vous pouvez régler le contraste de l’écran pour obtenir un contraste optimal.  Gamma: -3 ~ +3 Vous pouvez régler la luminosité moyenne des images. Appuyez sur le bouton ◄ ou ► pour parvenir au réglage optimal.  Espace de couleur : Auto./Natif/Personnalisé L’espace de couleur est une matrice de couleurs composée de rouge, de vert et de bleu. Sélectionnez votre espace de couleur préféré et appréciez la couleur la plus naturelle.. − Auto. : l’espace de couleur auto règle automatiquement la nuance de couleur naturelle basée sur les images sources. − Natif: l’espace de couleur natif offre une nuance de couleur foncée et riche. − Personnalisé : rège la gamme de couleurs en fonction de vos préférences (voir “Personnalisation de l’espace de couleur’’) Personnalisation de l’espace de couleur Couleur: Rouge / Vert / Bleu / Cyan / Magenta / Jaune Permet de régler la gamme de couleurs en fonction de vos préférences Couleur est disponible lorsque Espace de couleur est défini sur Personnalisé. Appuyez sur le bouton▲ ou ▼ pour sélectionner Rouge, Vert, Bleu, Jaune, Cyan ou Magenta. Appuyez sur le bouton ENTER. − Rouge / Vert / Bleu : Dans Couleur, vous pouvez régler les valeurs RGB pour la couleur sélectionnée. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Rouge, Vert, Bleu. Appuyez sur le bouton ENTER. Appuyez sur le bouton ◄ ou ► pour diminuer ou augmenter la valeur d’un élément spécifique. Appuyez sur le bouton ENTER. − Réinitialiser: rétablit les valeurs par défaut de l’espace de couleur.  Balance blancs: Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. vert/Regl. bleu/Réinitialiser Vous pouvez régler la température des couleurs pour que celles-ci soient plus naturelles. Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. vert/Regl. bleu: la modification des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher. Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. Appuyez sur le bouton ◄ ou ► pour parvenir au réglage optimal. Réinitialiser: La balance des blancs réglée précédemment est ramenée à sa valeur par défaut.  Carnation:-15~+15 Vous pouvez accentuer la nuance rose de l’image. Appuyez sur le bouton ◄ ou ► pour obtenir le réglage qui convient. La modification des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher.  Amélioration bords: Marche/Arrêt Vous pouvez faire ressortir la bordure des objets.

BN68-01808A_00FRE.indd 19

11/4/2008 10:10:30 AM Options d’image

TV Image Vous pouvez configurer des réglages détaillés de l’image. Mode : Standard  Luminosité des cellules 7 1 Appuyez sur le bouton MENU pour afficher le menu. Contraste 95 Luminosité 45 2 Appuyez sur le bouton ENTER pour sélectionner Image. Netteté 50 Couleur 50 3 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Options Teinte V50 R50 Réglages des détails  d’image , puis appuyez sur le bouton ENTER.  Options d’image  Réinitialiser : OK 4 Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. Déplacer Entrer Retour 5 Lorsque vous êtes satisfait de la configuration, appuyez sur le bouton ENTER. TV Options d’image Nuance Coul. : Normal  6 Appuyez sur le bouton EXIT pour quitter le menu. Taille : 16/9 auto  En mode PC, vous ne pouvez modifier que les options Nuance Coul., Mode écran : 16:9  NR numérique : Auto.  Taille et Protection brûlure écran dans le menu “Options d’image”. DNle : Arrêt  Niveau noir HDMI : Normal   Nuance Coul.: Froide2/Froide1/Normal/Chaude1/Chaude2 Mode bleu uniquement : Arrêt  Lorsque le mode Image est réglé sur Dynamique ou Protection brûlure écran  Standard, les valeurs Chaude1 et Chaude2 ne peuvent pas être sélectionnées. Déplacer Entrer Retour  Taille 16/9 auto/16:9/Zoom large/Zoom/4:3/Scan uniquement Vous pouvez sélectionner la taille d’image qui correspond le mieux TV Taille à vos besoins d’affichage. 16/9 auto − 16/9 auto: Agrandissement et adaptation de l’image du format 16:9 4:3 au format 16:9. Zoom large − 16:9: Règle l’image en mode Large, c’est-à-dire en 16:9. Zoom − Zoom large: Donnez à l’image une taille supérieure à 4:3. 4:3 Scan uniquement Déplacez l’affichage vers le haut ou le bas à l’aide du bouton ▲ ou ▼ après avoir appuyé sur le bouton ► ou ENTER. − Zoom: Agrandit la taille de l’image sur l’écran dans le sens Déplacer Entrer Retour vertical. − 4:3: Règle l’image en mode Normal, c’est-à-dire en 4:3. − Scan uniquement:Utilisez la fonction pour voir l’intégralité de l’image sans coupure lors de l’entrée de signaux HDMI (720p/1080i), Component (1080i). Après avoir sélectionné l'option Scan uniquement (Just Scan) en mode HDMI (1080i) ou Component (1080i) : Appuyez sur le bouton ◄ ou ► pour sélectionner , puis appuyez sur le bouton ENTER. Appuyez sur le bouton ▲, ▼, ◄ ou ► pour déplacer l'image vers le haut, le bas, la gauche et la droite. Réinitialiser: Appuyez sur le bouton ◄ ou ► pour sélectionner Réinitialiser, puis appuyez sur le bouton ENTER. Vous pouvez initialiser le réglage. En fonction des périphériques AV, avec la taille d’image HDMI Scan uniquement, l’écran peut être coupé ou une couleur spécifique peut apparaître à l’écran. Pour une connexion HDMI (1080p) de 24, 25, 30, 50 et 60 Hz et pour une connexion Composant (1080p) de 50 et 60Hz, seule la source d’entrée est prise en charge. Vous pouvez modifier la taille de l’image en appuyant sur le bouton P.SIZE de votre télécommande. Les options de taille de l’image peuvent varier en fonction de la source d’entrée. La fonction 16/9 auto n’est disponible qu’en mode TV, Ext.1, Ext.2, AV et S-Vidéo. Vous pouvez effectuer et enregistrer des réglages pour chaque appareil externe connecté à une sortie du téléviseur. Les éléments disponibles peuvent varier en fonction du mode sélectionné. En mode PC, seuls les modes 16:9 et 4:3 peuvent être sélectionnés. Positionnement et dimensionnement de l’écran à l’aide du zoom  Le redimensionnement de l’image à l’aide de la fonction Zoom permet de positionner et de dimensionner l’image vers le haut ou le bas en utilisant le bouton ▲ ou ▼.  Déplacez l’affichage vers le haut ou le bas à l’aide du bouton ▲ ou ▼ après avoir appuyé sur le bouton ◄ ou ►.  Redimensionnez l’affichage verticalement à l’aide du bouton ▲ ou ▼ après avoir appuyé sur le bouton ◄ ou ►.

BN68-01808A_00FRE.indd 20

11/4/2008 10:10:31 AM

 Sélection du mode d’affichage 16:9/ Zoom large/ Zoom/ 4:3

TV Options d’image Lorsque vous fixez la taille de l’image à 16/9 auto sur un téléviseur Nuance Coul. : Normal Taille : 16/9 auto 16:9, vous pouvez déterminer la taille selon laquelle vous voulez 16:9 Mode écran : afficher une image 4:3 WSS ( service d’écran large) ou rien. Chaque Zoom large NR numérique pays européen emploie une taille d’image; cette fonction permet aux Zoom DNle : Niveau noir HDMI : Normal4:3 utilisateurs de sélectionner la leur. Mode bleu uniquement : Arrêt − 16:9: Règle l’image en mode Large, c’est-à-dire en 16:9. Protection brûlure écran − Zoom large: Donnez à l’image une taille supérieure à 4:3. − Zoom: Agrandit la taille de l’image sur l’écran dans le sens vertical. Déplacer Entrer Retour − 4:3: Règle l’image en mode Normal, c’est-à-dire en 4:3. Cette fonction n’est disponible qu’en mode 16/9 auto. Cette fonction n’est pas disponible en mode Composant ou HDMI.  NR numérique : Arrêt/Bas/Moyen/Elevé/Auto. Si le signal reçu par le téléviseur est faible, vous pouvez activer cette fonction pour favoriser la réduction des images statiques ou fantômes qui peuvent apparaître à l’écran. Lorsque le signal est faible, sélectionnez une autre option jusqu’à obtention de la meilleure image possible.  DNIe : Arrêt/Démo/Marche Pour offrir une grande qualité d’image, ce téléviseur est doté de la fonction DNIe. Si vous définissez l’option DNIe sur On, la fonction DNIe sera activée à l’écran. Lorsque vous activez le mode Démo de la fonction DNIe, une image normale et une image avec la fonction DNIe appliquée s’affichent à l’écran à des fins de démonstration. Cette fonction vous permet de constater la différence de qualité d’affichage. DNIeTM (Digital Natural Image engine) Cette fonction vous offre une image plus détaillée tout en permettant une réduction de bruit 3D et une amélioration des détails, des contrastes et des blancs. Le nouvel algorithme de compensation d’images vous offre une image plus lumineuse, plus claire et plus détaillée. La technologie DNIeTM adaptera tous les signaux à votre vue, quels qu’ils soient. Cette fonction n’est pas disponible en mode PC. DNIe n’est disponible qu’en mode Dynamique.  Niveau noir HDMI : Normal/Bas Cette fonction permet d’ajuster la qualité d’image si un problème de brûlure d’écran (apparence des niveaux de noir, contraste bas, faible niveau de couleur, etc.) est rencontré avec l’entrée HDMI pour la gamme RVB limitée (16 à 235). Cette fonction n’est active que lorsque l’entrée externe se connecte à HDMI (signaux RVB).  Mode bleu uniquement : Arrêt/Marche Cette fonction est destinée aux spécialistes de mesure des appareils AV. Cette fonction affiche le signal bleu en supprimant simplement les signaux rouge et vert du signal vidéo, de manière à fournir un effet Filtre bleu utilisé pour régler la couleur et la teinte de l’équipement vidéo, tel que des lecteurs de DVD, systèmes de cinéma à domicile, etc. Cette fonction permet de régler la couleur et la teinte sur des valeurs appropriées au niveau de signal de chaque dispositif vidéo à l’aide des modèles de barres de couleurs Rouge/Vert/Bleu/Cyan/Magenta/Jaune, sans utiliser de filtre bleu supplémentaire. TV Options d’image Le Mode bleu uniquement n’est disponible que si le mode Image Nuance Coul. : Normal  Taille : 16/9 auto  est défini sur Cinéma ou Standard. Mode écran : 16:9   Protection contre la brûlure d’écran NR numérique : Auto.  Pour réduire le risque de brûlure d’écran, cet écran est équipé d’une DNle : Marche  Niveau noir HDMI : Normal  technologie de prévention des brûlures. Cette fonction permet de régler Mode bleu uniquement : Arrêt  le mouvement de l’image de bas en haut (ligne verticale) et de gauche à Protection brûlure écran  droite (point horizontal). Le réglage de l’horloge permet de programmer en quelques minutes la durée séparant les mouvements de l’image. Déplacer Entrer Retour − Modif. pixel: Cette fonction permet de déplacer les pixels sur l’écran dans le sens vertical ou horizontal, afin d’éviter une image TV Protection brûlure écran résiduelle sur l’écran.  Modif. pixel • Réglez Modif. pixel sur Marche en appuyant sur le bouton Blanc  ▲ ou ▼, puis appuyez sur le bouton ENTER. Ex. de signal  Gris de bord : Sombre  • Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. Options disponibles: Nbre point horizont., Nbre ligne vertic., Horloge

BN68-01808A_00FRE.indd 21

11/4/2008 10:10:31 AM

Conditions optimales pour la modification des pixels;

Nbre point horizont.

Nbre ligne vertic. Horloge (minutes)

Modif. pixel : Marche Nbre point horizont. : 2 Nbre ligne vertic. : 2 Horloge : 2 min

La valeur de Modif. pixel peut changer selon le mode et la taille du moniteur (pouces).

Cette fonction n’est pas disponible en mode Scan uniquement. Blanc: Cette fonction aide à supprimer les images résiduelles à l’écran en modifiant la couleur des pixels pour les faire devenir blancs. Utilisez cette fonction lorsque des images résiduelles ou des symboles apparaissent à l’écran, particulièrement lorsque vous affichez une image fixe à l’écran pendant longtemps. Défilement: Cette fonction aide à supprimer les images résiduelles à l’écran en déplaçant tous les pixels sur l’écran, selon un motif prédéfini. Utilisez cette fonction lorsque des images résiduelles ou des symboles apparaissent à l’écran, particulièrement lorsque vous affichez une image fixe à l’écran pendant longtemps. Gris de bord: Si vous regardez la télévision dans un rapport d’écran 4:3, l’écran est protégé contre tout dommage grâce à l’ajustement de la balance des blancs sur les côtés gauche et droit.3 Sombre: Si le rapport d’écran est fixé à 4:3, les bords gauche et droit sont assombris. Clair: Si le rapport d’écran est fixé à 4:3, les bords gauche et droit sont éclaircis. Pour supprimer les images résiduelles de l’écran, utilisez la fonction blanc ou Défilement. Bien que ces deux fonctions suppriment les images résiduelles à l’écran, Défilement est plus efficace. La fonction de suppression d’images résiduelles doit être exécutée pendant longtemps (environ une heure) pour supprimer efficacement les images résiduelles. Si l’image résiduelle n’est pas supprimée après l’exécution de cette fonction, répétez l’opération. Appuyez sur n’importe quel bouton de la télécommande pour annuler cette fonction.

Reinitialisation des paramètres d'image à leur valeur par défaut

Vous pouvez configurer des réglages détaillés de l'image. 1 2 3 4

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ENTER pour sélectionner Image. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Réinitialiser, puis appuyez sur le bouton ENTER. Appuyez sur le bouton ▲ ou ▼ pour sélectionner OK ou Annuler, puis appuyez sur le bouton ENTER.

Mode : Standard Luminosité des cellules 7 Contraste 95 Luminosité 45 Netteté 50 Couleur 50 Teinte V50 R50 Réglages des détails Options d'image Réinitialiser : OK Annuler Déplacer

➢ Chaque mode peut être réinitialisé.

BN68-01808A_00FRE.indd 22

11/4/2008 10:10:32 AM Fonctions audio

Appuyez sur le bouton MENU pour afficher le menu. Mode : Personnalisé  Appuyez sur le bouton ▲ ou ▼ pour sélectionner Son, puis Egaliseur  appuyez sur le bouton ENTER. SRS TS XT : Arrêt  Volume auto : Arrêt  3 Sélectionnez l’option désirée en appuyant sur le bouton TV Speaker : Arrêt  ▲ ou ▼, puis appuyez sur le bouton ENTER. Sélection du son : Principal  Options disponibles: Mode, Egaliseur, SRS TS XT, Volume auto, TV Speaker, Sélection du son 4 Lorsque vous êtes satisfait du réglage, appuyez sur le bouton Déplacer Entrer Retour ENTER. 5 Appuyez sur le bouton EXIT pour quitter le menu. TV Egaliseur  Mode: Standard/Musique/Cinéma/Parole/Personnalisé Vous pouvez sélectionner le type d’effet sonore souhaité D + + lorsque vous regardez un programme donné. 0 0 Réglages simples G 1 Appuyez sur le bouton TOOLS de la télécommande. Balance 100Hz 300Hz 1kHz 3kHz 10kHz 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner le mode Son. Déplacer Régler Retour 3 Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de votre choix. Outils  Egaliseur: Balance/100Hz/300Hz/1kHz/3kHz/10kHz Mode Image : Standard Le téléviseur dispose de plusieurs paramètres qui vous Mode Son : Personnalisé Veille : Arrêt permettent de régler la qualité du son. SRS TS XT ◄ Arrêt ► Mode éco. : Arrêt Si vous modifiez de quelque façon que ce soit ces Dual I-II : Mono paramètres, le mode de son bascule automatiquement sur Personnalisé. Régler Déplacer Quitter  SRS TS XT: Arrêt/Marche Le TruSurround XT est une technologie SRS brevetée qui remédie au problème de la lecture du contenu d’un disque multicanal 5,1 sur deux haut-parleurs. Le TurSurround produit un son surround virtuel fascinant au moyen de n’importe quel système de lecture à deux haut-parleurs, dont les haut-parleurs internes du téléviseur. Il s’adapte parfaitement à tous les formats multicanaux.

TruSurround XT, SRS et le symbole sont des marques déposées de SRS Labs, Inc. La technologie TruSurround XT est protégée par la licence de SRS Labs, Inc.

Réglages simples Outils 1 Appuyez sur le bouton TOOLS de la télécommande. Mode Image : Standard 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner SRS TS XT. Mode Son : Personnalisé Veille : Arrêt 3 Appuyez sur le bouton ◄ ou ► pour sélectionner Marche ou Arrêt. SRS TS XT ◄ Arrêt ►  Volume auto: Arrêt/Marche Mode éco. : Arrêt Dual I-II : Mono Chaque station d’émission possède ses propres conditions de signal et il n’est donc pas facile de régler le volume chaque fois Régler Déplacer Quitter que vous changez de chaîne. Cette fonction vous permet de régler automatiquement le volume du canal désiré en réduisant la puissance sonore lorsque le signal de modulation est élevé ou en augmentant la puissance sonore lorsque le signal de modulation est faible.  TV Speaker: Arrêt/Marche Pour entendre le son par l’intermédiaire de haut-parleurs séparés, désactivez l’amplificateur interne. Les boutons +, - et MUTE ne fonctionnent pas lorsque l’option TV Speaker est réglée sur Arrêt. Lorsque la fonction TV Speaker est activée, aucun des menus Son ne peut être réglé.  Sélection du son: Principal/Secondaire Lorsque la fonction PIP est activée, vous pouvez écouter le son accompagnant l'image secondaire. − Principal: pour écouter le son accompagnant l'image principale. − Secondaire: pour écouter le son accompagnant l'image secondaire.

BN68-01808A_00FRE.indd 23

11/4/2008 10:10:33 AM Sélection du mode Son (en fonction du modèle)

Le bouton DUAL I-II affiche/commande le traitement et la sortie du signal audio. A la mise sous tension, le mode est préréglé automatiquement soit sur “DUAL-I” soit sur “Stéréo”, en fonction de la transmission en cours. Réglages simple 1 Appuyez sur le bouton TOOLS de la télécommande. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Dual I-II. 3 Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de votre choix.

Mode Image Mode Son Veille SRS TS XT Mode éco. Dual I-II Déplacer

Personnalisé Arrêt Arrêt Arrêt Mono ►

Indication à l’écran

 Si les conditions de réception se détériorent, le mode Mono facilitera l’écoute.

 Si le signal stéréo est faible et qu’une permutation automatique se produit, passez alors en Mono.

Branchement du casque (vendu séparément)

Vous pouvez brancher un casque à votre téléviseur si vous souhaitez regarder un programme télévisé sans déranger les autres personnes présentes dans la pièce.

Lorsque vous insérez la prise casque dans le port correspondant, vous pouvez utiliser uniquement les options

“Volume auto” dans le menu Son.

L’utilisation prolongée d’un casque à un niveau sonore élevé peut endommager l’ouïe.

Aucun son n’est émis des enceintes lorsque vous connectez le casque au téléviseur.

Le volume du casque et celui du téléviseur sont réglés séparément.

Panneau latéral du téléviseur

BN68-01808A_00FRE.indd 24

11/4/2008 10:10:34 AM Fonctions d’horloge

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner Configuration, puis appuyez sur le bouton ENTER. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Horloge, puis appuyez sur le bouton ENTER. Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. Options disponibles: Réglages Horloge, Veille, Minuteur 1, Minuteur 2, Minuteur 3 Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER. Appuyez sur le bouton EXIT pour quitter le menu.

Vous pouvez régler l’horloge du téléviseur de sorte que l’heure actuelle s’affiche lorsque vous appuyez sur le bouton INFO de la télécommande. Vous devez également régler l’heure si vous souhaitez utiliser les minuteries Marche et Arrêt automatiques. − Appuyez sur le bouton ◄ ou ► pour choisir Mois, Date, Année, Heure ou Minute. Réglez ces éléments en appuyant sur le bouton ▲ ou ▼. Vous pouvez régler directement les valeurs Mois, Date, Année, Heure et Minute en appuyant sur les touches numériques de la télécommande. En cas de coupure de courant ou si le téléviseur est déconnecté de l’alimentation, les réglages de l’horloge seront perdus.

Vous pouvez sélectionner une durée (entre 30 et 180 minutes) à l’issue de laquelle le téléviseur passe automatiquement en mode veille. − Sélectionnez l’intervalle prédéfini (Arrêt, 30, 60, 90, 120, 150 ou 180) avant la mise en veille en appuyant sur le bouton ▲ ou ▼. Réglages simples 1 Appuyez sur le bouton TOOLS de la télécommande. 2 Appuyez sur le bouton ▲ ou ▼ pour Veille. 3 Appuyez sur le bouton ◄ ou ► pour sélectionner le nombre de minutes, puis appuyez sur le bouton ENTER.

Plug & Play Langue : Français Horloge TV lumineux Effet : LED act. marche Ajustement fixation murale Mélodie : Arrêt Loisirs : Arrêt Mode éco. : Arrêt

Veille Minuteur 1 Minuteur 2 Minuteur 3

: Arrêt : Arrêt : Arrêt : Arrêt

Période d’activation : 00 00

Période de désactivation

Personnalisé Arrêt ► Arrêt HDMI Arrêt

 Minuteur 1 / Minuteur 2 / Minuteur 3 Vous pouvez régler les minuteries de mise sous/hors tension de Régler Déplacer Quitter sorte que le téléviseur soit mis sous/hors tension à l’heure que vous aurez sélectionnée. Vous devez préalablement régler l’horloge. − Appuyez sur le bouton ◄ ou ► pour sélectionner l’élément désiré ci-dessous. Appuyez sur le bouton ▲ ou ▼ pour valider le réglage. Période d’activation: Sélectionnez les heures et les minutes ainsi que Marche/Arrêt (Pour activer le minuteur selon les réglages définis, choisissez Marche.) Période de désactivation: Sélectionnez les heures et les minutes ainsi que Marche/Arrêt (Pour activer le minuteur selon les réglages définis, choisissez Marche.) Répétition: Choisissez Une fois, Tous les jours, Lun - Ven, Lun - Sam ou Sam - Dim. Volume: Sélectionnez le niveau de volume désiré. Vous pouvez régler les heures et les minutes directement à l’aide du pavé numérique de la télécommande. Mise hors tension automatique Lorsque vous réglez la minuterie sur “Marche”, le téléviseur s’éteint si aucune commande n’est activée dans les 3 heures qui suivent sa mise sous tension par la minuterie. Cette fonction est disponible uniquement lorsque la minuterie est définie sur “Marche”; elle permet d’éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur.

BN68-01808A_00FRE.indd 25

11/4/2008 10:10:35 AM Langue / Mélodie / Effet lumineux / Loisirs / Mode éco. / PIP

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner TV Configuration Configuration, puis appuyez sur le bouton ENTER. Plug & Play  Langue : Français  3 Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, Horloge  Effet lumineux : LED act. marche  puis appuyez sur le bouton ENTER. Ajustement fixation murale  Mélodie : Arrêt  Options disponibles: Langue, Mélodie, Effet lumineux,  Loisirs : Arrêt Mode éco. : Arrêt Loisirs, Mode éco, PIP.  PIP 4 Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER. Déplacer Entrer Retour 5 Appuyez sur le bouton EXIT pour quitter le menu.  Langue Cela varie selon les modèles. Lorsque vous utilisez votre téléviseur pour la première fois, vous devez sélectionner la langue utilisée pour afficher les menus et les instructions.  Effet lumineux: Arrêt/LED act. veille/LED act. marche/Marche Vous pouvez allumer/éteindre la LED bleue à l’avant de votre téléviseur en fonction de la situation. Recourez à cette fonction pour économiser de l’énergie ou lorsque la LED fatigue vos yeux. − Arrêt: La LED bleue est toujours éteinte. − LED act. veille: La LED bleue est allumée en mode veille et éteinte quand le téléviseur est sous tension. − LED act. marche: La LED bleue est allumée quand vous regardez la télévision et éteinte quand le téléviseur est hors tension. − Marche: La LED bleue est toujours allumée. Réglez Effet lumineux sur Arrêt pour réduire la consommation électrique.  Mélodie: Arrêt/Bas/Moyen/Elevé La mélodie de mise sous/hors tension du téléviseur peut être ajustée Aucune mélodie n’est lue dans les cas suivants: − Aucun son n’est émis par le téléviseur car le bouton MUTE a été enfoncé. − Aucun son n’est émis par le téléviseur car le bouton – (Volume) a été enfoncé. − Lorsque la commande Mise en veille met le téléviseur hors tension.

 Loisirs: Arrêt/Sports/Cinéma/Jeu

Le mode Divertissement vous permet de sélectionner les valeurs d’affichage et de son optimales pour le sport, le cinéma et les jeux. − Arrêt : Désactive la fonction Divertissement. − Sports : fournit une qualité d’image et de son optimale pour le sport. − Cinéma : fournit une qualité d’image et de son optimale pour regarder un film. Vous pouvez profiter d’une image plus belle et d’un son encore meilleur. − Jeux : fournit une qualité d’image et de son optimale pour les jeux. Ce mode accélère la vitesse de lecture lorsqu’une console de jeu est reliée au téléviseur. ISi vous activez l’un des trois modes Divertissement, les paramètres seront verrouillés empêchant toute modification. Si vous voulez régler les modes Image et Son, le mode Divertissement doit être désactivé. Les réglages du mode Divertissement sont enregistrés pour chaque source d’entrée.

BN68-01808A_00FRE.indd 26

11/4/2008 10:10:35 AM

 Mode éco.: Arrêt/Bas/Moyen/Elevé

Cette fonction règle la luminosité en fonction des conditions d’éclairage. − Arrêt: Désactive le Mode éco. − Bas: Fonctionne en mode standard, quel que soit l’éclairage ambiant. − Moyen: Active le mode d’économie d’énergie moyen, quel que soit l’éclairage ambiant. − Elevé: Active le mode d’économie d’énergie maximale, quel que soit l’éclairage ambiant.

Mode Image Mode Son Veille SRS TS XT Mode éco. Dual I-II Déplacer

Personnalisé Arrêt Arrêt Arrêt ► Mono

1 Appuyez sur le bouton TOOLS de la télécommande. 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Mode éco. 3 Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de votre choix.  PIP (Image dans l'image): P IP (Marche/Arrêt)/Source/Taille/Position/Programme Vous pouvez afficher une image secondaire dans l'image principale. De cette manière, vous pouvez regarder un programme de télévision ou surveiller l'entrée vidéo de n'importe quel périphérique connecté. − PIP : Marche/Arrêt Vous pouvez activer ou désactiver la fonction PIP. Tableau des paramètres PIP Image principale Composant HDMI1, 2

PC TV Image secondaire

La TV analogique ne diffuse que sur Ext1,

− Source : TV/Ext.1/Ext.2/AV Déplacer

Entrer Retour Vous pouvez sélectionner la source de l'image secondaire. − Taille : / / Vous pouvez sélectionner la taille de l'image secondaire. Si l'image principale est en mode PC et Component, Taille n'est pas disponible. − Position : / / / Vous pouvez sélectionner la position de l'image secondaire. En mode Double ( , ), Position ne peut pas être sélectionnée. − Programme Vous ne pouvez sélectionner une chaîne de l'image secondaire que si la Source est définie sur TV.

Configuration de votre logiciel PC (basée sur Windows XP)

Les paramètres d’affichage Windows indiqués ci-dessous sont ceux d’un ordinateur type. Toutefois, il se peut que les écrans réels de votre PC soient différents, en fonction de votre version de Windows et de votre carte vidéo. Cependant, même si les affichages diffèrent, les informations de configuration de base s’appliquent dans la plupart des cas. Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung. 1 A l’aide du bouton droit de la souris, cliquez sur le bureau Windows, puis sur Propriétés. La boîte de dialogue Propriétés d’affichage s’affiche. 2 Cliquez sur l’onglet Paramètres, puis réglez le Mode d’affichage en vous reportant au tableau des modes d’affichage. Il est inutile de modifier les paramètres Couleurs. 3 Cliquez sur Avancé. Une nouvelle boîte de dialogue de configuration s’affiche. 4 Cliquez sur l’onglet Ecran, puis réglez la Fréquence d’actualisation du moniteur en vous reportant au tableau des modes d’affichage. Si vous le pouvez, réglez séparément la Fréquence verticale et la Fréquence horizontale au lieu de paramétrer la Fréquence d’actualisation du moniteur. 5 Cliquez sur OK pour fermer la fenêtre, puis sur OK pour accéder à la fenêtre Propriétés d’affichage. Il se peut alors que votre ordinateur redémarre automatiquement. Français - 27

BN68-01808A_00FRE.indd 27

11/4/2008 10:10:36 AM Mode d’entrée (PC)

La taille et la position de l’écran varient en fonction du type d’écran du PC et de sa résolution. Le tableau ci-dessous indique tous les modes d’affichage pris en charge : D-Sub Entrée Mode

Horizontale Verticale Polarité pixels Résolution Fréquence Fréquence synchronisée Fréquence (kHz) (Hz) (H/V) (MHz) 31.469 70.086 25.175 640 x 350 +/720 x 400 31.469 70.087 28.322 -/+ 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1360 x 768

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 85.500

Horizontale Verticale Polarité pixels Résolution Fréquence Fréquence synchronisée Fréquence (kHz) (Hz) (H/V) (MHz) -/640 x 480 31.469 59.940 25.175 +/+ 800 x 600 37.879 60.317 40.000 -/1024 x 768 48.363 60.004 65.000 +/+ 1360 x 768 47.712 60.015 85.500

Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN 2.

Le mode interface n’est pas pris en charge. Le téléviseur peut fonctionner de façon anormale si un format vidéo non standard est sélectionné. Des modes séparés et composites sont pris en charge. SVSV n’est pas pris en charge. La qualité du texte du PC est optimale en mode VESA (1024 x 768 @ 60 Hz) avec le PS42A410/ PS42A412.  La qualité du texte du PC est optimale en mode VESA (1360 x 768 @ 60 Hz) avec le PS50A410/ PS50A412.     

BN68-01808A_00FRE.indd 28

11/4/2008 10:10:36 AM Réglage du PC

➢ Préréglez le mode PC en utilisant le bouton SOURCE. 1 2

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner Image, puis appuyez sur le bouton ENTER. 3 Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER. 4 Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER. 5 Appuyez sur le bouton EXIT pour quitter le menu.  Réglage Automatique Le réglage automatique permet à l’écran PC affiché sur le téléviseur d’être ajusté automatiquement en fonction du signal vidéo PC. Les valeurs des options Regl. Prec., Regl. Base ou Position sont définies automatiquement. Réglage simple 1 Appuyez sur le bouton TOOLS de la télécommande.

 Mode : Standard Luminosité des cellules 7 Contraste 95 Luminosité 45 Netteté 50 Réglage Automatique  Ecran  Réglages des détails  Options d’image  Réinitialiser : OK  Déplacer

Ajustement automatique en cours

Attendez, s’il vous plait.

Mode Image Mode Son Veille SRS TS XT Mode éco. PIP Réglage Automatique

Personnalisé Arrêt Arrêt Arrêt

Entrer 2 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Réglage Automatique, puis appuyez sur le bouton ENTER. TV Ecran  Ecran: Regl. Base/Regl. Prec/Position/Réinitialiser Image Regl. Base Regl. Prec Regl. Base/Regl. prec Position Lorsque vous réglez la qualité de l’image, l’objectif est Réinitialiser Image d’éliminer ou de réduire les parasites visuels. Si ces parasites ne sont pas éliminés uniquement avec une syntonisation fine (Regl. Prec.), réglez la fréquence du mieux que vous pouvez (Regl. Base) puis effectuez à nouveau une Déplacer Entrer syntonisation plus fine. Une fois les parasites réduits, réajustez l’image pour l’aligner TV Position au centre de l’écran. 1 Appuyez sur le bouton ▲ ou ▼ pour sélectionner Regl. Base ou Regl. Prec, puis appuyez sur le bouton ENTER. 2 Appuyez sur le bouton ◄ ou ► pour régler la qualité de l’écran; il se peut que des bandes verticales apparaissent ou que l’image soit floue. Appuyez sur le bouton ENTER. Position Déplacer Entrer Réglez la position de l’écran du PC si elle ne convient pas à l’écran du téléviseur. Rappel image effectué 1 Réglez la position en appuyant sur le bouton ▲/▼/◄/►. 2 Appuyez sur le bouton ENTER. Réinitialiser Image Vous pouvez ramener tous les réglages d’image à leur valeur par défaut.

BN68-01808A_00FRE.indd 29

11/4/2008 10:10:37 AM Fonction de télétexte (en fonction du modèle)

La plupart des canaux de télévision proposent des services d’informations via le télétexte. La page d’index du télétexte contient des instructions sur l’utilisation de ce service. Vous pouvez en outre sélectionner différentes options à l’aide des boutons de la télécommande. Pour que l’affichage des informations de télétexte soit correct, la réception des chaînes doit être stable. Dans le cas contraire, des informations pourraient manquer ou certaines pages pourraient ne pas s’afficher. 1 (Quitter) Permet de quitter l’affichage télétexte (en fonction du modèle) 2 (Taille) Permet d’afficher la moitié supérieure de l’écran en caractères deux fois plus grands. Appuyez à nouveau sur ce bouton pour afficher la moitié inférieure de l’écran. Appuyez à nouveau pour rétablir le mode d’affichage normal. 3 (révéler) Permet d’afficher le texte masqué (par exemple les réponses d’un jeu). Appuyez à nouveau sur ce bouton pour rétablir le mode d’affichage normal. 4 Boutons de couleur (rouge/vert/jaune/bleu) Si la société émettrice utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d’un code couleur et peuvent être sélectionnés à l’aide des boutons de couleur de la télécommande. Appuyez sur le bouton correspondant à la fonctionnalité requise. La page s’affiche ainsi que d’autres informations en couleur pouvant être sélectionnées de la même manière. Pour afficher la page précédente ou la page suivante, appuyez sur le bouton de couleur correspondant. 5 (télétexte activé/mix) Permet d’activer le mode Télétexte après avoir choisi le canal diffusant le service télétexte. Appuyez deux fois sur ce bouton pour superposer le télétexte à l’émission diffusée. 6 (Mémoriser) Permet de mémoriser les pages de télétexte. 7 (mode) Permet de sélectionner le mode Télétexte (LIST/FLOF). Si vous appuyez sur ce bouton en mode LISTE, vous accédez au mode d’enregistrement de liste. Dans ce mode, vous pouvez enregistrer une page télétexte dans une liste à l’aide du bouton (Mémoriser). 8 (page secondaire) Permet d’afficher une page secondaire. 9 (haut page) Permet d’afficher la page télétexte suivante. 0 (bas page) Permet d’afficher la page télétexte précédente. ! (pause) Permet de bloquer l’affichage sur une page précise, si celleci est reliée à plusieurs pages secondaires qui s’affichent automatiquement l’une après l’autre. Pour reprendre l’affichage des autres pages, appuyez à nouveau sur ce bouton. @ (Annuler) Permet d’afficher le programme lors de la recherche d’une page. # (index) Permet d’afficher la page d’index du télétexte (sommaire).

pouvez changer de page télétexte en appuyant sur les

➢ Vous boutons numériques de la télécommande. Suite… Français - 30

BN68-01808A_00FRE.indd 30

11/4/2008 10:10:39 AM Les pages télétexte sont organisées en six catégories :

A B C D E F Sommaire

Numéro de la page sélectionnée Identité du canal émetteur Numéro de la page actuelle ou indications de recherche Date et heure Texte Informations sur l’état Informations FASTEXT

informations télétexte sont souvent réparties sur plusieurs

➢ Les pages qui s’affichent l’une après l’autre. Ces pages sont accessibles en :  entrant le numéro de page ;  sélectionnant un titre dans une liste ;  sélectionnant un en-tête de couleur (système FASTEXT).

➢ Appuyez sur le bouton TV pour quitter l’affichage télétexte.

BN68-01808A_00FRE.indd 31

11/4/2008 10:10:39 AM Caractéristiques du kit de fixation murale (VESA)

Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non droit, elle peut tomber et provoquer des blessures corporelles graves.

avons fourni les dimensions standard pour tous les kits de fixation murale, comme indiqué dans

➢ Nous le tableau ci-dessus. manuel d’installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit ➢ Un de fixation mural. pas de vis plus longues que la dimension standard car elles pourraient endommager ➢ N’utilisez l’intérieur du téléviseur. les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur ➢ Pour des vis peut varier, selon leurs caractéristiques. pas de vis non conformes aux caractéristiques des vis VESA standard. Ne serrez pas ➢ N’utilisez trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d’accident.

ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle

➢ Samsung dans le cas de l’utilisation d’une fixation murale non-VESA ou non spécifié, ni si l’utilisateur ne suit pas les instructions d’installation du produit.

modèles 57” et 63” ne sont pas conformes aux caractéristiques VESA. Vous devez par

➢ Nos conséquent utiliser notre kit de fixation mural approprié pour ce modèle. ➢ Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés. N ’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter. Français - 32

BN68-01808A_00FRE.indd 32

11/4/2008 10:10:40 AM Ajustement du support mural (vendu séparément)

Grâce à l’installation d’un support mural, vous pouvez régler facilement la position de votre téléviseur. Support mural automatique

Câble série (1P à 1P) (non fourni)

Réglez à la position souhaitée à l’aide des boutons ▲, ▼, ◄, ►.

➢ Si vous appuyez sur une touche fléchée alors qu’aucun OSD n’est affiché sur l’écran du téléviseur, l’écran de réglage s’affiche. ➢ Appuyez sur le bouton INFO pour effectuer une réinitialisation. Appuyez sur le bouton ◄ ou ► pour sélectionner Oui, puis appuyez sur le bouton ENTER. La position est initialisée sur le réglage par défaut. Appuyez sur le bouton bleu. Appuyez sur les boutons ▲ et ▼ pour sélectionner un mode d’enregistrement parmi Position1, Position2 et Position3 afin d’enregistrer la position actuelle. ➢ Si vous ne souhaitez pas enregistrer la position actuelle, appuyez sur le bouton RETURN. ➢ Vous ne pouvez pas utiliser les boutons de couleur lorsque vous sélectionnez un mode d’enregistrement. Appuyez sur le bouton ENTER pour enregistrer. ➢ Si Position1 est sélectionné, le message Position actuelle enregistrée sous Position 1 est affiché. Appuyez sur le bouton ENTER. ➢ La position enregistrée apparaît sur le côté gauche de l’OSD.

Plug & Play Langue : Français Horloge Light Effect : LED act. marche Ajustement fixation murale Mélodie : Arrêt Loisirs : Cinéma Mode éco. : Arrêt PIP

Appuyez sur le bouton ▲, ▼, ◄ ou ► de votre télécommande.

➢ L’écran Ajustement support mural s’affiche. ➢ Si l’écran Ajustement support mural ne s’affiche pas lorsque vous cliquez sur un bouton de direction en regardant la télévision, utilisez le menu pour l’afficher. • Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Configuration, puis appuyez sur le bouton ENTER. • Appuyez sur le bouton ▲ ou ▼ pour sélectionner Ajustement support mural, puis appuyez sur le bouton ENTER. Mémorisation de la position

Sélectionner un moyen de sauvegarde Position 1 Position 2 Position 3 Déplacer

BN68-01808A_00FRE.indd 33

11/4/2008 10:10:41 AM Accès à la position mémorisée

Exécutez l’étape 1 de la procédure Accès au menu.

Appuyez sur un bouton de couleur (Rouge, Vert ou Jaune) pour déplacer le support mural vers la position enregistrée. ➢ Vous pouvez déplacer le support mural sur l’une des trois positions prédéfinies en appuyant sur le bouton Rouge (Position 1), Vert (Position 2) ou Jaune (Position 3). ➢ Si vous réglez la position après avoir accédé à une position prédéfinie, l’écran de position disparaît. Pour l’installation, consultez le manuel d’installation fourni avec le support mural. Pour l’installation du produit, ainsi que l’installation et le déplacement du support mural, adressez-vous à une société d’installation spécialisée. Utilisez ce manuel d’installation si vous souhaitez fixer le support sur un mur. Si vous souhaitez la fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Le modèle 42 pouces n’est pas compatible avec l’ancien modèle de support mural (WMN5090A).

Préparation avant l’installation d’un dispositif de fixation murale

Cas A. Installation d’un dispositif de fixation

murale SAMSUNG Cas B. Installation d’un dispositif de fixation murale d’un autre fabricant

Installez le dispositif de fixation murale avec un couple de serrage de 15 kg/cm ou moins. Certaines pièces peuvent être endommagées si le couple est supérieur.

Le kit d’accessoires contient un Support – unAnneau [①] en vue d’installer un dispositif d’une marque autre que Samsung TV. (Cas B)

Assemblage de la base-support (en fonction du modèle)

Au moyen des 6 vis permettant de solidariser la base-support et le moniteur, fixez fermement le moniteur à la base-support. L’aspect extérieur de votre téléviseur peut différer de celui présenté à l’image. Avertissement Fixez fermement le socle au téléviseur avant de déplacer ce dernier. Il pourrait tomber et provoquer de graves dommages.

Si vous fixez le téléviseur au mur, fermez le couvercle (1) de la pièce de connexion de la basesupport à l’aide des deux vis.

téléviseur doit être soulevé par

➢ Le plusieurs personnes. Ne posez jamais

le téléviseur sur le sol car cela pourrait l’endommager.

Conservez toujours le téléviseur en position verticale. Français - 34

BN68-01808A_00FRE.indd 34

11/4/2008 10:10:43 AM Montage mural du téléviseur

Attention: Si vous tirez, poussez ou grimpez sur le téléviseur, celui-ci peut tomber. Veillez, en particulier, à ce que vos enfants ne se pendent pas, ni ne déséquilibre le téléviseur. Ils pourraient le faire basculer et entraîner des blessures graves, voire la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif anti-chute comme indiqué. Pour éviter toute chute du téléviseur : 1.

Placez les vis dans les colliers et fixez-les fermement au mur.

Assurez-vous que les vis ont été fermement fixées au mur. ➣ En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles. ➣ Les colliers, vis et chaînettes n’étant pas fournis, veuillez les acheter séparément.

Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur.

➣ Il est possible que les vis ne soient pas fournies avec le produit. Dans ce cas, veuillez acheter des vis aux caractéristiques suivantes.

Reliez les bagues fixées au téléviseur et celles fixées sur le mur à l’aide de chaînettes, puis attachez-les fermement.

➣ Installez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière. ➣ Il est préférable de relier la chaînette afin que les bagues fixées au mur soient placées à même hauteur ou plus bas que celles fixées au téléviseur. ➣ Détachez la chaînette avant de déplacer le téléviseur.

Vérifiez que toutes les connexions sont fixées correctement.

Vérifiez régulièrement que les connexions ne présentent aucun signe d’usure. Si vous avez un doute quand à la sécurité de vos connexions, contactez un installateur professionnel.

BN68-01808A_00FRE.indd 35

11/4/2008 10:10:45 AM Dépannage

Avant de contacter le service après-vente Samsung, effectuez les vérifications élémentaires suivantes.Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, notez le modèle et le numéro de série de votre téléviseur et contactez votre revendeur local. Aucune image ou aucun son  Vérifiez que le cordon d’alimentation est branché à une prise secteur.  Vérifiez que vous avez appuyé sur le bouton (Mise hors/sous tension) de la façade du téléviseur ou sur le bouton POWER de la télécommande.  Vérifiez les paramètres de contraste et de luminosité.  Vérifiez le volume.  Vérifiez si TV Speaker est réglé sur Arrêt. Image normale, mais aucun son  Vérifiez le volume.  Vérifiez si le bouton MUTE de la télécommande a été actionné. Aucune image ou image en noir et blanc  Réglez les paramètres de couleur.  Vérifiez que le système d’émission sélectionné est correct. Interférence du son et de l’image  Essayez d’identifier l’appareil électrique affectant le téléviseur et déplacez-le.  Branchez le téléviseur sur une autre prise secteur. Image neigeuse ou floue, son altéré  Vérifiez l’orientation, l’emplacement et les branchements de votre antenne. Cette interférence est souvent due à l’utilisation d’une antenne intérieure.Dysfonctionnements de la télécommande  Remplacez les piles de la télécommande.  Nettoyez la partie supérieure de la télécommande (fenêtre de transmission).  Vérifiez que les pôles “+” et “-” des piles sont orientés correctement.  Vérifiez si les piles ne sont pas déchargées. L’écran est noir et le témoin d’alimentation clignote à intervalle régulier.  Sur votre ordinateur, allez sur : Alimentation, Câble de signal.  Le mode de gestion d’alimentation est activé.  Déplacez la souris de l’ordinateur ou appuyez sur une touche du clavier.  Sur votre appareil, allez sur (STB, DVD, etc): Alimentation, Câble de signal.  Le mode de gestion d’alimentation est activé.  Appuyez sur le bouton Source du panneau ou de la télécommande.  Allumez et éteignez la télévision. L’image endommagée apparaît dans le coin de l’écran.  Si Scan uniquement est sélectionné dans certains périphériques externes, l’image endommagée peut apparaitre dans le coin de l’écran. Ce problème est provoqué par les périphériques externes et non par le téléviseur. Le message “Rétablit la valeur par défaut de tous les paramètres” apparaît.  Il s’affiche lorsque vous appuyez longuement sur le bouton EXIT. Les paramètres du produit sont rétablis sur leurs valeurs par défaut.

BN68-01808A_00FRE.indd 36

11/4/2008 10:10:45 AM Caractéristiques

Les descriptions et caractéristiques fournies dans ce manuel sont données à titre indicatif seulement et sont susceptibles d’être modifiées sans préavis. Nom du modèle

Dimensions (LxHxP) Corps Avec pied Poids Corps Avec pied Considérations environnementales Température de fonctionnement Humidité au cours du fonctionnement Température de stockage Humidité sur le lieu de stockage

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation -20 °C à 45 °C (-4 °F à 113 °F) 5 % à 95 %, sans condensation

Ce périphérique est un appareil numérique de classe B.

➢  La conception et les spécifications sont susceptibles de changer sans préavis.

 Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.

BN68-01808A_00FRE.indd 37

11/4/2008 10:10:45 AM Cette page est laissée intentionnellement en blanc.

BN68-01808A_00FRE.indd 38

11/4/2008 10:10:45 AM Comment éliminer ce produit

(déchets d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

BN68-01808A_00FRE.indd 39

11/4/2008 10:10:45 AM

: Benutzerdef. : Aus

BN68-01808A-00GER.indd 17

11/4/2008 9:34:31 AM Extras

◄ : : : : : Einstellen

: Benutzerdef. : Aus : Aus : Aus

La couleur et la forme du produit peuvent varier en fonction du modèle.

: Uit : Uit : Hoofdtuner

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 63.981 79.976 47.712 75.000

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.020 75.025 60.015 60.000

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 108.000 135.000 85.500 162.000

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 85.500

Painel frontal (ou lateral)

: Personalizar : Deslig.

BN68-01808A-00POR.indd 17

11/4/2008 9:57:15 AM Ferramentas

◄ Standard ► : Personalizar : Deslig. : Deslig. : Deslig. : Mono Saída

: Standard : Personalizar : Deslig. ◄ Deslig. ► : Deslig. : Mono

: Standard : Personalizar : Deslig. : Deslig. : Deslig. ◄ Mono ►

: Standard : Personalizar : Deslig. : Deslig. ◄ Deslig. ► : Mono

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 85.500

: Standard : Personalizar : Deslig. : Deslig. : Deslig.

: Auto. : BG :C 6 : 175 MHz :?

BN68-01808A-00Hun.indd 17

11/4/2008 9:41:30 AM

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 63.981 79.976 47.712 75.000

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.020 75.025 60.015 60.000

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 108.000 135.000 85.500 162.000

: Auto : BG :C -: 40 MHz :?

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 85.500

: Vlast.nastav. : Vypnuto

BN68-01808A-00Cze.indd 17

11/4/2008 10:34:12 AM

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 85.500

: Automaticky  : BG  :C 6 : 175 MHz :?

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 85.500

: Auto : BG : C 6 : 175 MHz :?

BN68-01808A-00Sln.indd 17

11/4/2008 10:05:51 AM

37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 47.712

72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 60.015

31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 85.500
