MANUALE UTENTE PS42A410C1 SAMSUNG

Pixeltakt SyncPS42A410/ PS50A410/ Frequenz Polarität PS42A412 PS50A412 (MmHz) (H/V) 25.175 +/✔ ✔ 28.322 -/+ ✔ ✔ -/25.175 ✔ ✔ -/31.500 ✔ ✔ -/31.500 ✔ ✔ +/+ 40.000 ✔ ✔ +/+ 50.000 ✔ ✔ +/+ 49.500 ✔ ✔ -/65.000 ✔ ✔ -/75.000 ✔ ✔ +/+ 78.750 ✔ ✔ +/+ 85.500 ✔

-/-/-/+/+ +/+ +/+ -/-/+/+ +/+ +/+ +/+ +/+

✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

HDMI/DVI Eingang Modus

BN68-01808A-00Dut.indd 39

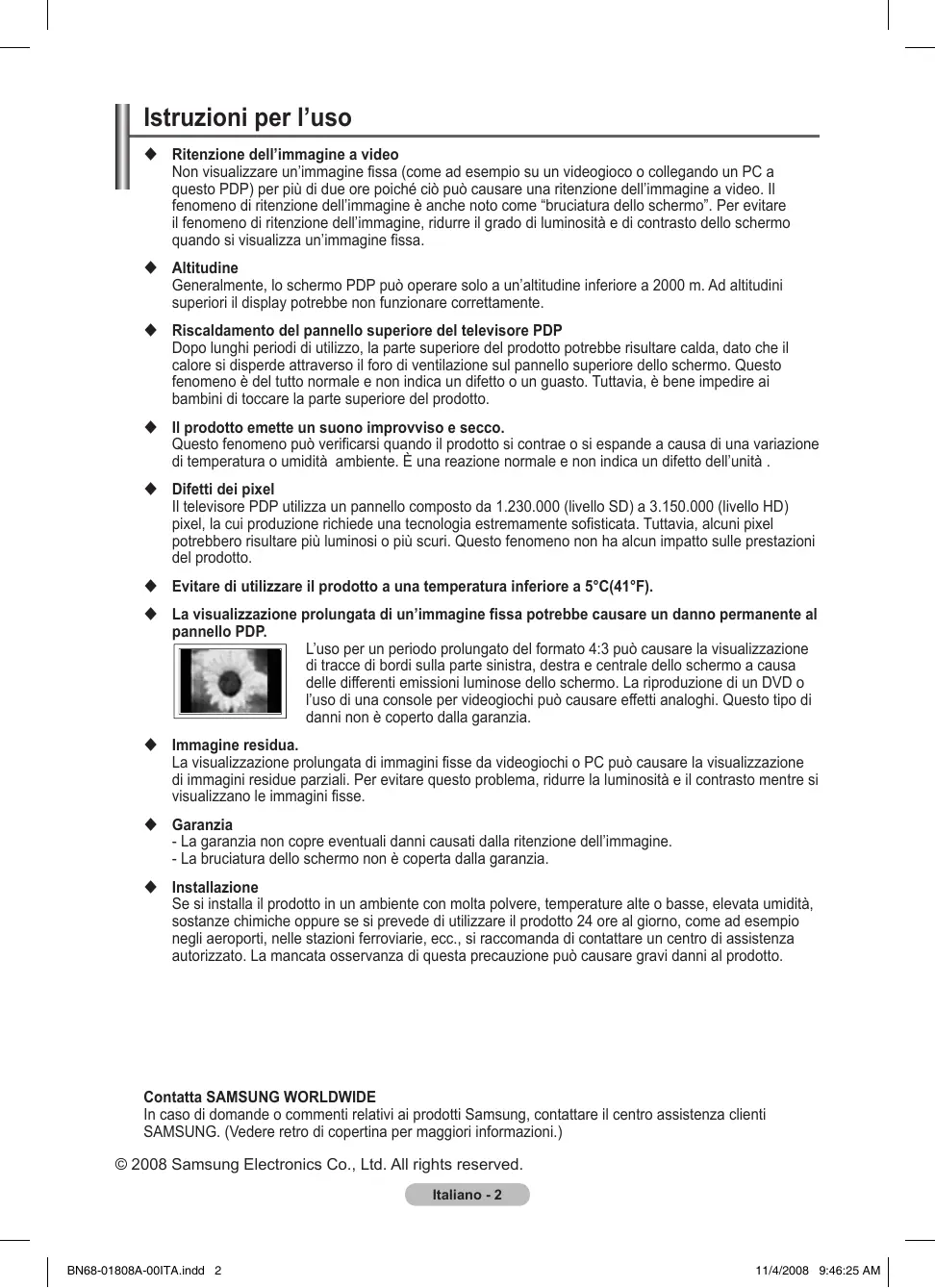

11/4/2008 9:36:13 AM Istruzioni per l’uso  Ritenzione dell’immagine a video Non visualizzare un’immagine fissa (come ad esempio su un videogioco o collegando un PC a questo PDP) per più di due ore poiché ciò può causare una ritenzione dell’immagine a video. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa.  Altitudine Generalmente, lo schermo PDP può operare solo a un’altitudine inferiore a 2000 m. Ad altitudini superiori il display potrebbe non funzionare correttamente.  Riscaldamento del pannello superiore del televisore PDP Dopo lunghi periodi di utilizzo, la parte superiore del prodotto potrebbe risultare calda, dato che il calore si disperde attraverso il foro di ventilazione sul pannello superiore dello schermo. Questo fenomeno è del tutto normale e non indica un difetto o un guasto. Tuttavia, è bene impedire ai bambini di toccare la parte superiore del prodotto.  Il prodotto emette un suono improvviso e secco. Questo fenomeno può verificarsi quando il prodotto si contrae o si espande a causa di una variazione di temperatura o umidità ambiente. È una reazione normale e non indica un difetto dell’unità .  Difetti dei pixel Il televisore PDP utilizza un pannello composto da 1.230.000 (livello SD) a 3.150.000 (livello HD) pixel, la cui produzione richiede una tecnologia estremamente sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.  Evitare di utilizzare il prodotto a una temperatura inferiore a 5°C(41°F).  La visualizzazione prolungata di un’immagine fissa potrebbe causare un danno permanente al pannello PDP. L’uso per un periodo prolungato del formato 4:3 può causare la visualizzazione di tracce di bordi sulla parte sinistra, destra e centrale dello schermo a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi. Questo tipo di danni non è coperto dalla garanzia.  Immagine residua. La visualizzazione prolungata di immagini fisse da videogiochi o PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la luminosità e il contrasto mentre si visualizzano le immagini fisse.  Garanzia - La garanzia non copre eventuali danni causati dalla ritenzione dell’immagine. - La bruciatura dello schermo non è coperta dalla garanzia.  Installazione Se si installa il prodotto in un ambiente con molta polvere, temperature alte o basse, elevata umidità, sostanze chimiche oppure se si prevede di utilizzare il prodotto 24 ore al giorno, come ad esempio negli aeroporti, nelle stazioni ferroviarie, ecc., si raccomanda di contattare un centro di assistenza autorizzato. La mancata osservanza di questa precauzione può causare gravi danni al prodotto.

Contatta SAMSUNG WORLDWIDE In caso di domande o commenti relativi ai prodotti Samsung, contattare il centro assistenza clienti SAMSUNG. (Vedere retro di copertina per maggiori informazioni.) © 2008 Samsung Electronics Co., Ltd. All rights reserved. Italiano -

BN68-01808A-00ITA.indd 2

11/4/2008 9:46:25 AM Sommario Informazioni generali      

Descrizione delle funzioni

Istruzioni per l’uso 2 Controllo dei componenti 4 Uso del piedistallo 4 Pannello di controllo 5 Pannello dei collegamenti 6 Visualizzazione del telecomando 8

Funzionamento Accensione e spegnimento del televisore 9 Visualizzazione dei menu 9 Funzione Plug & Play 10 Uso del tasto TOOLS 12 Visualizzazione di una sorgente di segnale esterna 12  Modifica dei nomi dei dispositivi 13     

Controllo dei canali      

Memorizzazione automatica dei canali 13 Memorizzazione manuale dei canali 14 Aggiunta / Blocco di canali 15 Ordinamento dei canali memorizzati 16 Denominazione dei canali 16 Ricezione fine dei canali 17

Controllo dell’immagine

Schermo del PC  Impostazione del software del PC (basato su Windows XP) 27  Modalità di ingresso (PC) 28  Impostazione del PC 29

Appendice  Funzione Teletext (a seconda del modello)... 30  Specifiche del kit di supporto a parete (VESA) 32  Regolazione montaggio a parete (kit venduto separatamente) 33  Preparazione prima dell’installazione del supporto a parete 34  Assemblaggio del piedistallo (a seconda del modello) 34  Fissaggio del televisore alla parete 35  Risoluzione dei problemi 36  Specifiche 37 Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

 Modifica dello standard dell’immagine 18  Personalizzazione delle impostazioni dell’immagine 18  Configurazione delle impostazioni dettagliate dell’immagine 19  Opzioni immagine 20  Ripristino delle impostazioni predefinite dell'immagine 22

 Funzioni orario 25  Lingua / Melodia / Effetto luce / Entertainment / Risp. energia / PIP 26

Controllo dell’audio  Funzioni audio 23  Selezione della modalità audio (a seconda del modello) 24  Collegamento delle cuffie (vendute separatamente) 24

11/4/2008 9:46:25 AM Controllo dei componenti

Batterie AAA Cavo di alimentazione

Scheda di garanzia/ Guida alla sicurezza (Non disponibile in tutti i paesi)

Coperchio-Pannello inferiore / Viti (2ea) (vedere pagina 34).

Nucleo in ferrite per cavo di alimentazione (2ea)

Nucleo in ferrite per S-Video

Anello di sostegno (4ea) (vedere pagina 34)

Acquistabile a parte

Cavo HDMI Cavo HDMI/DVI

in ferrite (cavo di alimentazione, S-Video) ➢ Nucleo I nuclei in ferrite sono utilizzati per schermare i cavi dalle

interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e avvolgerlo intorno al cavo vicino alla spina. (PS42A410)

Uso del piedistallo ➢

 Il PDP deve essere trasportato da due o più persone. Non appoggiare mai il PDP sul pavimento perché potrebbe danneggiarsi. Mantenere sempre il PDP in posizione diritta.  Il PDP può ruotare di 20 gradi a sinistra e a destra. -20° ~ 20°

BN68-01808A-00ITA.indd 4

11/4/2008 9:46:28 AM Pannello di controllo Pannello frontale (o laterale)

➢ La forma e il colore del prodotto possono variare in base al modello. 1 SOURCE Visualizza un menu con tutte le sorgenti d’ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Component, PC, HDMI1, HDMI2).

2 MENU Premere per visualizzare il menu a video con le funzioni del televisore.

C/P. Premere per cambiare canale. Nel menu a video, utilizzare i pulsanti C/P. così come si utilizzano i tasti ▲ e ▼ del telecomando.

3 – + Premere peraumentare odiminuire il volume. Nel menu a video, utilizzare i pulsanti – + così come si utilizzano i tasti ◄ e ► del telecomando.

ENTER Nel menu a video, utilizzare questo tasto così come si usa il tasto ENTER del telecomando.

Tasto di accensione Premere per accendere e spegnere il televisore. Indicatore di alimentazione Lampeggia e si spegne quando l’alimentazione è attivata, e si accende in modalità standby. Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.

11/4/2008 9:46:29 AM Pannello dei collegamenti Pannello posteriore 1

➢ La forma e il colore del prodotto possono variare in base al modello.

 Quando si collega un sistema audio o video al televisore, assicurarsi che tutti gli elementi siano spenti.  Quando si collega un dispositivo esterno, fare corrispondere il colore del terminale di collegamento a quello del cavo.

1 POWER IN Collegare il cavo di alimentazione fornito in dotazione. 2 COMPONENT IN Ingressi (AUDIO L/R) e video (Y/PB/PR) per Component. 3 PC IN(PC) / (AUDIO) Collegare ai jack video e audio del PC. 4 EXT 1, EXT 2 Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

5 Collegamento di dispositivi audio esterni Collegare i segnali audio RCA provenienti dal televisore a una sorgente esterna, come per esempio un dispositivo audio. 6 SERVICE − Connettore riservato all’assistenza. − Per regolare con il telecomando l’angolo di visuale del televisore, collegare il jack seriale tra la staffa di montaggio a parete a movimento elettronico e il televisore.

Specifiche di I/O Connettore EXT 1

Ingresso Uscita Video Audio (L/R) RGB Video + Audio (L/R) E’ disponibile solo ✔ ✔ ✔

Uscita da scegliere.

7 HDMI IN 1,2 − Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI. − Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN2. Che cosa significa HDMI? − “ High Definition Multimedia interface” permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli. − Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

DVI IN (HDMI2) AUDIO R/L Uscite audio DVI per dispositivi esterni. 8 ANT IN Connettore coassiale 75Ω per reti aeree/cavo. Modalità supportate per HDMI/DVI e Component HDMI/DVI 50Hz HDMI/DVI 60Hz Component

➢ La forma e il colore del prodotto possono variare in base al modello.

1 S-VIDEO o VIDEO / AUDIO L/R Ingressi video (S–Video o Video) e audio per dispositivi esterni, come ad esempio una videocamera o un videoregistratore.

2 Jack della cuffia È possibile collegare le cuffie se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza. L‘uso prolungato delle cuffie ad alto volume può provocare danni all’udito.

BN68-01808A-00ITA.indd 7

11/4/2008 9:46:33 AM Visualizzazione del telecomando

1 Tasto POWER (accende e spegne il televisore) 2 Seleziona direttamente la modalità TV 3 Tasti numerici per selezionare direttamente i canali 4 Selezione dei canali con una/due cifre 5 Disattivazione temporanea dell’audio Aumento del volume 6 Diminuzione del volume 7 Utile per selezionare rapidamente le funzioni più frequentemente utilizzate. 8 Controlla il cursore nel menu 9 Consente di vedere le informazioni sull’emittente corrente @ Tasto di controllo dei canali (vedere pag. 15) # Selezione della sorgente disponibile $ Canale precedente % Canale successivo Canale precedente ^ Ritorna al menu precedente & Esce dal menu a video * Visualizza il menu a video principale ( Selezione del formato dell’immagine ) Seleziona direttamente la modalità HDMI. a Selezione effetti immagine (Vedere pagina 18)

Funzioni Teletext (Vedere pagina 30) 2 Uscita dal Teletext (in base al modello) 7 Formato Teletext 9 Visualizzazione Teletext 0 Selezione dell’argomento Fastext ! Schermo Teletext/ visualizzazione contemporanea delle informazioni Teletext e della trasmissione normale @ Memorizza Teletext # Selezione della modalità Teletext (LIST/FLOF) $ Pagina secondaria Teletext agina Teletext % P :P successiva P : Pagina Teletext precedente ^ Mantenimento Teletext & Annullamento Teletext * Indice del Teletext

Continua... Italiano -

BN68-01808A-00ITA.indd 8

11/4/2008 9:46:34 AM Installazione delle batterie nel telecomando 1 2

Sollevare il coperchio sul retro del telecomando come mostra la figura. Installare le due batterie AAA.  Assicurarsi che le indicazioni “+” e “–” sulle batterie corrispondano allo scherma all’interno del vano.  Non mischiare batterie diverse, ad esempio batterie alcaline e al manganese. Chiudere il coperchio come mostra la figura. Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Il telecomando può essere usato fino a una distanza di 7 metri dal televisore. (Considerando un uso tipico del televisore, le batterie durano circa un anno).

il telecomando non funziona! Verificare i seguenti punti: ➢ Se 1. Il televisore è acceso?

2. I poli - e + delle batterie sono invertiti? 3. Le batterie sono esaurite? 4. Si è verificata una interruzione di corrente, o il cavo di alimentazione è scollegato? 5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento del televisore Il cavo di alimentazione è collegato sul retro del televisore. 1 Inserire la spina in una presa appropriata. La tensione di corrente è indicata sul retro del televisore e la frequenza è 50 o 60Hz. 2 Premere il tasto di accensione (Acceso/Spento) sul pannello frontale del televisore o premere il tasto POWER sul telecomando per accendere il televisore. All’accensione, l’ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente. Se non è ancora stato memorizzato alcun canale, non comparirà alcuna immagine chiara. Fare riferimento alle sezioni “Memorizzazione automatica dei canali” a pagina 13 o “Memorizzazione manuale dei canali” a pagina 14. Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente. Per informazioni, consultare “Funzioni Plug & Play” a pagina 10. 3 Premere il tasto di accensione (Acceso/Spento) sul pannello frontale del televisore o premere il tasto POWER sul telecomando per spegnere il televisore. 4 Per accendere il televisore, premere il tasto di accensione (Acceso/Spento) sul pannello frontale del televisore oppure premere il tasto POWER o i tasti numerici sul telecomando.

Visualizzazione dei menu 1

Premere il tasto MENU. Viene visualizzato il menu principale. Sulla sua sinistra sono presenti sei icone: Immagine, Suono, Canale, Impostazione, Ingressi. Premere il tasto ▲ o ▼ per selezionare un’icona. Premere il tasto ENTER per accedere al sottomenu dell’icona. Premere il tasto ▲ o ▼ per spostarsi sulle voci del menu. Premere il tasto ENTER per accedere alle voci del menu. Premere il tasto ▲/▼/◄/► per modificare le voci selezionate. Premere il tasto RETURN per ritornare al menu precedente. Premere il tasto EXIT per uscire dal menu.

TV Immagine Modalità : Standard  Luce cella 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio  Opzioni immagine  Réinitialiser : OK  Sposta

BN68-01808A-00ITA.indd 9

11/4/2008 9:46:35 AM Funzione Plug & Play Se il televisore viene acceso per la prima volta, alcune opzioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni. Se si seleziona per errore una nazione sbagliata, i caratteri potrebbero essere visualizzati in modo errato. 1 Se il televisore è in modalità Standby, premere il tasto POWER sul telecomando. Verrà visualizzato il messaggio il messaggio di avvio della funzione Avvio Plug & Play. Premere il tasto ENTER. 2 Dopo alcuni secondi verrà visualizzato automaticamente il menu Lingua. 3 Selezionare la lingua desiderata premendo il tasto ▲ o ▼. Premere il tasto ENTER. Selezionare la modalità Selezionare ‘Uso domestico’ quando si installa il televisore a casa. Verrà visualizzato. 4 Premere il tasto ◄ o ► per selezionare Demo Negozio o Uso domestico, quindi premere ENTER. Viene visualizzato un messaggio per ricordare di controllare lo stato dell’antenna. La selezione predefinita è Uso domestico. Si consiglia di impostare la modalità Casa per ottenere la migliore qualità d’immagine in un ambiente domestico. La modalità Demo Negozio è da utilizzare solo nei punti vendita. Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso domestico (Standard): Premere il tasto Volume. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU per 5 secondi. 5 Assicurarsi che l’antenna sia collegata al televisore. Premere il tasto ENTER. Verrà visualizzato il menu Nazione. 6 Selezionare la propria nazione o area desiderata premendo il tasto ▲ o ▼. Premere il tasto ENTER.

Plug & Play Avvio Plug & Play

Conferma Plug & Play

Selezionare ‘Uso domestico’ quando si installa il televisore a casa. Demo Negozio Sposta

Uso domestico Conferma

Plug & Play Controlla ingresso ant. OK Conferma

Belgio Francia Germania Italia Altri paesi

Premere il tasto ENTER per iniziare la ricerca dei canali. La ricerca dei canali inizia e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu Imposta Ora. Premere il tasto ENTER. Per interrompere la ricerca, premere ENTER dopo avere selezionato Arresta. Premere il tasto ◄ o ► per selezionare Mese, Data, Anno, Ora, o Minuto. Per impostarli premere il tasto ▲ o ▼. È possibile impostare le voci Mese, Data, Anno, Ora o Minuto premendo direttamente i tasti numerici del telecomando. Premere ENTER per confermare le impostazioni. Viene visualizzato il messaggio Buona visione. Al termine, premere il tasto ENTER. Anche se non si preme il tasto ENTER, il messaggio scompare automaticamente dopo alcuni secondi.

Plug & Play Imposta Ora Mese Data 

Per reimpostare questa funzione… 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTER. 3 Premere nuovamente ENTER per selezionare Plug & Play. Viene visualizzato il messaggio Avvio Plug & Play.

OK TV Impostazione Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Regolazione montaggio a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento

BN68-01808A-00ITA.indd 11

11/4/2008 9:46:37 AM Uso del tasto TOOLS Il tasto TOOLS consente di selezionare in modo semplice e rapido le funzioni utilizzate più di frequente. Il menu “Strumenti” cambia in base alla modalità di ingresso esterno che si sta visualizzando. 1 2 3

Premere il tasto TOOLS. Verrà visualizzato il menu Strumenti. Premere il tasto ▲ o ▼ per selezionare un menu, quindi premere il tasto ENTER. Per visualizzare, modificare o utilizzare le voci selezionate, premere il tasto ▲/▼/◄/►/ENTER. Per una descrizione più dettagliata di ogni funzione, consultare la pagina corrispondente.

Strumenti Modalità Immagine  Modalità Suono : Timer stand-by : TS XT SRS : Risp. energia : Dual I-II : Sposta

Standard  Personalizzata Spento Spento Spento Mono Esci

• Modalità Immagine, vedere pag. 18 • Modalità Suono, vedere pag. 23 • Timer stand-by, vedere pag. 25 • TS XT SRS, vedere pag. 23 • Risp. energia, vedere pag. 27 • Dual I-II, vedere pag. 24 • PIP, vedere pag. 26 • Regolazione auto, vedere pag. 29

Visualizzazione di una sorgente di segnale esterna È possibile passare dalla visualizzazione di un segnale proveniente da un dispositivo collegato, come ad esempio un videoregistratore, DVD, Set-Top box, al televisore e viceversa (via etere o via cavo). 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ▲ o ▼ per selezionare Ingressi, quindi premere ENTER. 3 Premere nuovamente ENTER per selezionare Elenco sorgenti. 4 Premere il tasto ▲ o ▼ per selezionare la sorgente del segnale, quindi premere ENTER. Sorgenti del segnale disponibili: TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2. possibile scegliere solo i dispositivi esterni collegati al ➢ E’televisore.

TV Ingressi Elenco sorgenti : TV Modifica Nome

È possibile selezionare queste opzioni semplicemente ➢ premendo il tasto SOURCE sul telecomando.

visualizzare nuovamente un programma televisivo, premere ➢ ilPertasto TV e selezionare il numero di canale desiderato.

E’ possibile selezionare queste opzioni semplicemente ➢ premendo il tasto HDMI sul telecomando.

BN68-01808A-00ITA.indd 12

11/4/2008 9:46:38 AM Modifica dei nomi dei dispositivi È possibile assegnare un nome alla sorgente esterna. 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ▲ o ▼ per selezionare Ingressi, quindi premere ENTER. 3 Premere il tasto ▲ o ▼ per selezionare Modifica Nome, quindi premere ENTER. 4 Premere il tasto ▲ o ▼ per selezionare la sorgente esterna da modificare, quindi premere ENTER. 5 Selezionare il dispositivo desiderato premendo il tasto ▲ o ▼, quindi premere ENTER. Nomi dei dispositivi disponibili: VCR, DVD, STB cavo, STB satellite, STB PVR, Ricevitore AV, Giochi, Videocamera, PC, TV, IPTV, Blu-Ray, HD DVD, DMA. 6 Premere il tasto EXIT per uscire.

TV Elenco sorgenti : TV Modifica Nome

Memorizzazione automatica dei canali È possibile effettuare la scansione delle gamme di frequenza disponibili (la disponibilità dipende dalla nazione). I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati. 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ▲ o ▼ per selezionare Canale, quindi premere ENTER. 3 Premere nuovamente il tasto ENTER. Vengono elencate le nazioni disponibili. 4 Selezionare la nazione premendo il tasto ▲ o ▼, quindi premere il tasto ENTER. 5 Premere il tasto ▲ o ▼ per selezionare Memorizzazione automatica, quindi premere il tasto ENTER. 6 Premere nuovamente il tasto ENTER per avviare la ricerca. La ricerca terminerà automaticamente. Per interrompere la ricerca prima del termine, premere il tasto MENU o ENTER.

TV Canale Nazione : Italia Belgio Francia Memorizzazione automatica Germania Memorizzazione manuale Italia Gestore canale Olanda Ordina Spagna Nome Svizzera Sintonia fine Regno Unito ▼

Canale Nazione : Italia Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine

Memorizzazione automatica P 1

11/4/2008 9:46:40 AM Memorizzazione manuale dei canali TV Canale È possibile memorizzare i canali televisivi, compreso quelli Nazione : Italia  ricevuti via cavo. Memorizzazione automatica  Memorizzazione manuale  Quando si memorizzano manualmente i canali, è possibile Gestore canale  scegliere: Ordina  Nome   Se memorizzare o meno ogni canale trovato. Sintonia fine   Il numero di programma di ogni canale memorizzato che si desidera identificare. Sposta Conferma Ritorno 1 Premere il tasto MENU per visualizzare il menu. TV Memorizzazione manuale 2 Premere il tasto ▲ o ▼ per selezionare Canale, quindi premere ENTER. Programma :P 1 Sistema colore : Automatico  3 Premere il tasto ▲ o ▼ per selezionare Memorizzazione Sistema audio : BG  Canale :C −− manuale, quindi premere il tasto ENTER. Ricerca : 40 MHz Memorizza :? 4 Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. 5 Una volta terminata l’impostazione, premere il tasto ENTER. Sposta Conferma Ritorno 6 Premere il tasto EXIT per uscire.  Programma (Numero di programma da assegnare a un canale) − Premere il tasto ▲ o ▼ fino a quando appare il numero corretto. È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).  Sistema colore: Automatico/PAL/SECAM/NTSC4.43 − Premere il tasto ▲ o ▼ per selezionare lo standard del colore desiderato.  Sistema audio: BG/DK/I/L − Premere il tasto ▲ o ▼ per selezionare lo standard audio desiderato.  Canale (Quando si conosce il numero del canale da memorizzare) − Premere il tasto ▲ o ▼ per selezionare C (canale via antenna) o S (canale via cavo). − Premere il tasto ►, quindi premere il tasto ▲ o ▼ per selezionare il numero desiderato. È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9). Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.  Ricerca (Quando non si conosce il numero del canale) − Premere il tasto ▲ o ▼ per avviare la ricerca. − Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.  Memorizza (Quando si memorizza il canale e il numero di programma corrispondente) − Impostare su OK premendo il tasto ENTER. Modalità del canale  P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente.  C (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente.  S (Cavo): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

11/4/2008 9:46:40 AM Aggiunta / Blocco di canali TV Canale Utilizzando la funzione Gestore canale è possibile bloccare o Nazione : Italia  aggiungere ulteriori canali. Memorizzazione automatica  Memorizzazione manuale  1 Premere il tasto MENU per visualizzare il menu. Gestore canale  2 Premere il tasto ▲ o ▼ per selezionare Canale, quindi Ordina  Nome  premere ENTER. Sintonia fine  3 Premere il tasto ▲ o ▼ per selezionare Gestore canale, quindi premere ENTER. Sposta Conferma Ritorno  Aggiunta di canali TV Gestore canale Utilizzando l’Elenco canali è possibile aggiungere ulteriori canali. Elenco canali  4 Selezionare Elenco canali premendo il tasto ENTER. Blocco canali : Spento  5 Spostarsi nel campo ( ) premendo i tasti ▲/▼/◄/►, selezionare il canale da aggiungere e premere ENTER per aggiungere il canale. Se si preme di nuovo il tasto ENTER il simbolo ( ) accanto al canale scompare e il canale non viene aggiunto. Sposta Conferma Ritorno  Blocco di canali Elenco canali P 1 C6 Tramite questa funzione è possibile impedire agli utenti non autorizzati, 1 / 10 ad esempio i bambini, di guardare programmi non adatti, annullando il Prog. video e azzerando l’audio. ▲ 0 C1 1 C6 6 Premere il tasto ▲ o ▼ per selezionare Blocco canali, quindi 2 C5 premere ENTER. 3 C8 4 C 11 7 Selezionare On premendo il tasto ▲ o ▼, quindi premere ENTER. 5 C 22 6 C 26 8 Premere il tasto ▲ o ▼ per selezionare Elenco canali, quindi premere 7 C 36 ENTER. 8 C 52 9 C 24 ▼ 9 Spostarsi nel campo ( ) premendo i tasti ▲/▼/◄/►, selezionare il Aggiungi Blocco canale da bloccare e premere ENTER. Sposta Conferma Ritorno Pagina Se si preme di nuovo il tasto ENTER il simbolo ( ) accanto al canale scompare e il canale non viene bloccato. Una volta attivata la funzione Blocco canali viene visualizzata una pagina blu. 10 Premere il tasto EXIT per uscire. È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

BN68-01808A-00ITA.indd 15

11/4/2008 9:46:43 AM Ordinamento dei canali memorizzati Questa operazione consente di modificare i numeri di programma dei canali memorizzati. È spesso necessaria dopo la memorizzazione automatica dei canali. 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ▲ o ▼ per selezionare Canale, quindi premere ENTER. 3 Premere il tasto ▲ o ▼ per selezionare Ordina, quindi premere il tasto ENTER. 4 Selezionare il canale che si desidera spostare premendo il tasto ▲ o ▼, quindi premere ENTER. 5 Selezionare il numero del programma da assegnare al canale premendo il tasto ▲ o ▼. Premere ENTER. Il canale viene spostato nella sua nuova posizione e tutti gli altri canali si spostano di conseguenza. 6 Ripetere i passaggi da 4 a 5 per assegnare i numeri di programma ai canali. 7 Premere il tasto EXIT per uscire.

TV Canale Nazione : Italia Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine

Denominazione dei canali I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti. 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ▲ o ▼ per selezionare Canale, quindi premere ENTER. 3 Premere il tasto ▲ o ▼ per selezionare Nome, quindi premere ENTER. 4 Premere il tasto ▲ o ▼ per selezionare il canale al quale assegnare il nuovo nome, quindi premere ENTER. 5 Premere il tasto ▲ o ▼ per selezionare una lettera, un numero o un simbolo. La sequenza è: A~Z, 0~9, +, -, *, /, vuoto). Per spostarsi sulla lettera precedente o successiva, premere il tasto ◄ o ►, quindi premere ENTER. 6 Ripetere i passaggi da 4 a 5 per ogni canale al quale si desidera assegnare un nuovo nome. 7 Premere il tasto EXIT per uscire.

TV Canale Nazione : Italia Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine

11/4/2008 9:46:44 AM Ricezione fine dei canali Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ▲ o ▼ per selezionare Canale, quindi premere ENTER. 3 Premere il tasto ▲ o ▼ per selezionare Sintonia fine, quindi premere ENTER. 4 Per ottenere un’immagine nitida e chiara e una buona qualità dell’audio, premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Premere il tasto ENTER. L’opzione Memorizzazione sintonia fine modifica il colore il colore dell’OSD (On Screen Display) del canale da bianco a rosso, aggiungendo il simbolo “*” Per reimpostare la sintonia fine su 0, selezionare Reset premendo il tasto ▲ o ▼. Premere il tasto ENTER. 5 Premere il tasto EXIT per uscire.

TV Canale Nazione : Italia Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine

P 1* Mono Immagine Suono TS XT SRS −− : −−

: Standard : Personalizzata : Spento

BN68-01808A-00ITA.indd 17

11/4/2008 9:46:45 AM Modifica dello standard dell’immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze. 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ENTER per selezionare Immagine. 3 Premere il tasto ENTER per selezionare Modalità. 4 Selezionare la modalità desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Modalità disponibili: Dinamica, Standard, Film I parametri di impostazione possono variare in base alla sorgente di ingresso. 5 Premere il tasto EXIT per uscire.  Scegliere Dinamica per guardare i programmi televisivi durante il giorno o quando la luce ambientale è molto intensa.  Scegliere Standard per guardare la televisione in condizioni normali.  Scegliere Film per guardare i film.

Impostazioni rapide 1 2 3

Premere il tasto TOOLS sul telecomando. Premere il tasto ▲ o ▼ per selezionare la Modalità Immagine. Per selezionare l’opzione desiderata, premere il tasto ◄ o ►.

Immagine Modalità : Standard  Luce cella 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio  Opzioni immagine  Reset : OK  Conferma

Immagine Modalità : Dinamica Dinamica Luce cella : Standard 7 Contrasto 95 Film Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio Opzioni immagine Reset : OK Sposta

Strumenti Modalità Immagine ◄ Modalità Suono : Timer stand-by : TS XT SRS : Risp. energia : Dual I-II : Sposta

Standard ► Personalizzata Spento Spento Spento Mono

Personalizzazione delle impostazioni dell’immagine Il televisore ha diverse opzioni che consentono di controllare la qualità dell’immagine. 1 Premere il tasto MENU per visualizzare il menu. 2 Premere il tasto ENTER per selezionare Immagine. 3 Premere il tasto ENTER per selezionare Modalità. 4 Selezionare la modalità desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Modalità disponibili: Dinamica, Standard, Film 5 Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. 6 Una volta terminata l’impostazione, premere il tasto ENTER. 7 Premere il tasto EXIT per uscire.

TV Immagine Modalità : Standard  Luce cella 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio  Opzioni immagine  Reset : OK  Sposta

 Luce cella – Contrasto – Luminosità – Nitidezza – Colore – Tinta In modalità Analog TV (TV analogica), Est., AV, S-Video del sistema PAL, non è possibile utilizzare la funzione Tinta. In modalità PC, è possibile modificare solo i parametri Luce cella, Contrasto e Luminosità. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale.

11/4/2008 9:46:46 AM Configurazione delle impostazioni dettagliate dell’immagine TV Immagine È possibile configurare le impostazioni dettagliate Modalità : Standard  dell’immagine. Luce cella 7 Contrasto 95 1 Premere il tasto MENU per visualizzare il menu. Luminosità 45 Nitidezza 50 2 Premere il tasto ENTER per selezionare Immagine. Colore 50 3 Premere il tasto ▲ o ▼ per selezionare Impostazioni dettaglio, Tinta V50 R50 Impostazioni dettaglio  quindi premere ENTER. Opzioni immagine  Reset : Spento  4 Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Sposta Conferma Ritorno Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Spazio colore, Bilan bianco, Migliora TV Impostazioni dettaglio imm bordi. Regolazione del nero : Spento  5 Una volta terminata l’impostazione, premere il tasto ENTER. Contrasto Dinamico : Media  Gamma : 0  6 Premere il tasto EXIT per uscire. Spazio colore : Nativa  La modalità Impostazioni dettaglio è disponibile in modalità Bilan bianco  Standard o Film. Incarnato :0  Migliora imm bordi : Acceso  In modalità PC, è possibile modificare solo i parametri “Contrasto Dinamico”, “Gamma” e “Bilan bianco” tra le opzioni della voce “Impostazioni dettaglio”. Sposta Conferma Ritorno  Regolazione del nero: Spento/Bassa/Media/Alto Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.  Contrasto Dinamico: Spento/Bassa/Media/Alto Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.  Gamma: -3 ~ +3 Consente di regolare la luminosità media delle immagini. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale.  Spazio colore: Automatico/Nativa/Personalizzata Lo spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito. − Automatico: Lo Spazio colore Automatico regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma. − Nativa: Lo Spazio colore Nativa offre tonalità di colore ricche e profonde. − Personalizzata: Regola la gamma colore per adattarla alle proprie preferenze. (vedere “Personalizzazione dello Spazio colore”)

Personalizzazione dello Spazio colore Colore: Rosso/Verde/Blu/Giallo/Ciano/Magenta Regola la gamma colore per adattarla alle proprie preferenze. La funzione Colore è disponibile quando l’opzione Spazio colore è impostata su Personalizzata. Premere il tasto ▲ o ▼ per selezionare Rosso, Verde, Blu, Giallo, Ciano o Magenta. Premere il tasto ENTER. − Rosso/Verde/Blu: Nella funzione Colore, è possibile regolare i valori RGB per i colori selezionati. Premere il tasto ▲ o ▼ per selezionare Rosso, Verde o Blu e modificarne i valori. Premere il tasto ENTER. Premere il tasto ◄ o ► per diminuire o aumentare il valore della voce desiderata. Premere il tasto ENTER. − Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti.  Bilan bianco: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset Consente di regolare la temperatura del colore per ottenere immagini più naturali. R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Una volta modificato il valore, lo schermo viene automaticamente aggiornato. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.  Incarnato: -15~+15 E’ possibile enfatizzare i toni rosa dell’immagine. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Una volta modificato il valore, lo schermo viene automaticamente aggiornato.  Migliora imm bordi: Spento/Acceso Consente di mettere in risalto i bordi degli oggetti.

11/4/2008 9:46:46 AM Opzioni immagine È possibile configurare le impostazioni dettagliate dell’immagine. TV Immagine 1 Premere il tasto MENU per visualizzare il menu. Modalità : Standard  Luce cella : 7 2 Premere il tasto ENTER per selezionare Immagine. Contrasto 95 Luminosità 45 3 Premere il tasto ▲ o ▼ per selezionare Opzioni immagine, quindi Nitidezza 50 premere il tasto ENTER. Colore 50 Tinta V50 R50 4 Selezionare la modalità desiderata premendo il tasto ▲ o ▼, quindi Impostazioni dettaglio  Opzioni immagine  premere ENTER. Reset : OK  5 Una volta terminata l’impostazione, premere il tasto ENTER. 6 Premere il tasto EXIT per uscire. Sposta Conferma Ritorno In modalità PC, è possibile modificare solo i parametri Toni colore e Formato tra le opzioni della voce Opzioni immagine. TV Opzioni immagine  Toni colore: Freddo2/Freddo1/Normale/Caldo1/Caldo2 Toni colore : Normal  Formato : Automatico  Se la modalità dell’immagine è impostata su Dinamica o Mod schermo : 16:9  Standard, le opzioni Caldo1 e Caldo2 non sono disponibili. Digital NR : Automatico  DNle : Spento   Formato : Automatico/ 16:9/ Wide Zoom/ Zoom/ 4:3/ Solo Livello di nero HDMI : Normale  scansione Modalità Solo blu : Spento  È possibile impostare il formato dell’immagine che più si adatta Sistema di protezione plasmi  alle proprie esigenze. − Automatico: Espande e alza verticalmente l’immagine da Sposta Conferma Ritorno 4:3 a 16:9. − 16:9: Imposta l’immagine sul formato 16:9. TV Formato − Wide Zoom: Aumenta il formato dell’immagine a più di 4:3. Automatico Dopo avere selezionato, è possibile spostare l’immagine in 16:9 alto o in basso utilizzando il tasto ▲ o ▼ premendo il tasto Wide Zoom ► o ENTER. Zoom − Zoom: Ingrandisce verticalmente la dimensione dell’immagine 4:3 sullo schermo. Solo scansione − 4:3: Imposta il formato normale 4:3. − Solo scansione: Utilizzare questa funzione per visualizzare l'immagine completa con segnali HDMI (720p/1080i), Comp. Sposta Conferma Ritorno (1080i). Dopo aver selezionata l’opzione “Solo scansione” in modalità HDMI (1080i) o Comp. (1080i): Premere il tasto ◄ o ► per selezionare , quindi premere ENTER. Premere il tasto ▲, ▼, ◄ o ► per spostare l'immagine verso l'alto, il basso, a sinistra o a destra. Reset: Premere il tasto ◄ o ► per selezionare Reset, quindi premere ENTER. E' possibile azzerare le impostazioni. Con il formato immagine in modalità Solo scansione HDMI, in base al dispositivo AV collegato, lo schermo può essere escluso oppure su di esso può comparire un colore specifico. Per una connessione HDMI (1080p) a 24, 25, 30, 50 e 60 Hz, e per una connessione Comp. (1080p) a 50 e 60Hz, è supportata solo la sorgente di ingresso. È possibile modificare il formato dell’immagine semplicemente premendo il tasto P.SIZE del telecomando. A seconda del tipo di sorgente di ingresso, le opzioni relative al formato dell’immagine possono variare. Le voci disponibili variano in base alla modalità selezionata. La funzione Automatico è disponibile solo in modalità TV, Est.1, Est.2, AV e S-Video. Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV In modalità PC, è possibile regolare solo i formati “16:9” e “4:3”.

Posizionamento e ridimensionamento dello schermo tramite lo Zoom  L’uso della funzione Zoom consente di posizionare lo schermo, ridimensionarlo verso l’alto e verso il basso e modificarne il formato utilizzando il tasto ▲ o ▼.  Per spostare lo schermo verso l’alto e verso il basso, utilizzare il tasto ▲ o ▼ dopo avere selezionato l’ opzione tramite il tasto ◄ o ►.  Per modificare il formato verticale dello schermo, utilizzare il tasto ▲ o ▼ dopo avere selezionato l’ opzione tramite il tasto ◄ o ►.

BN68-01808A-00ITA.indd 20

11/4/2008 9:46:48 AM TV Opzioni immagine  Screen Mode: 16:9/ Wide Zoom/ Zoom/4:3 Toni colore : Normal Quando si imposta il formato dell’immagine su Automatico Formato : Automatico su un televisore con formato 16:9, è possibile determinare le Mod schermo : 16:9 16:9 Digital NR : Automatico Wide Zoom  dimensioni dell’immagine da visualizzare nel formato 4:3 WSS DNle : Acceso Zoom  (Wide Screen Service). Ogni nazione europea richiede un Livello di nero HDMI : Normal 4:3 Modalità Solo blu : Spento formato dell’immagine diverso e questa funzione deve essere Sistema di protezione plasmi quindi selezionata dall’utente. − 16:9: Imposta l’immagine sul formato 16:9. − Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Sposta Conferma Ritorno − Zoom: Ingrandisce verticalmente la dimensione dell’ immagine sullo schermo. − 4:3: Imposta il formato normale 4:3. Questa funzione è disponibile in modalità Automatico. Questa funzione non è disponibile in modalità Comp. o HDMI.  Digital NR: Spento/Bassa/Media/Alto/Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare questa funzione per ridurre i disturbi statici e l’effetto “ghosting” sullo schermo. Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva.  DNIe: Spento/Demo/Acceso Questo apparecchio televisivo include la funzione DNIe per offrire un’alta qualità visiva. Attivando questa opzione, è possibile visualizzare l’immagine con la funzione DNIe attivata. Se si imposta la funzione DNIe su Demo, è possibile visualizzare a scopo dimostrativo una immagine normale e una immagine migliorata attraverso la funzione DNIe. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva. DNIeTM (Digital Natural Image engine) Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell’immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNIeTM si adatta a ogni tipo di segnale. Questa funzione non è disponibile in modalità PC. DNIe è disponibile solo in modalità Dinamica.  Livello di nero HDMI: Normale/Bassa Questa funzione consente di regolare la qualità dell’immagine (livello di nero, contrasto, colore, ecc.) con una sorgente video HDMI nella gamma limitata RGB (da 16 a 235). Questa funzione è attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB).  Modalità Solo blu: Spento/Acceso Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un effetto Blue Filter utile per regolare il Colore e la Tinta delle apparecchiature video quali lettori DVD, impianti Home Theaters, ecc. Questa funzione consente di regolare a livello di segnale il Colore e la Tinta di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo, senza l’uso di un ulteriore Blue Filter. TV Opzioni immagine La Modalità Solo blu è disponibile quando la modalità Toni colore : Normal  Formato : Automatico  Immagine è impostata su Film o Standard Mod schermo : 16:9   Sistema di protezione plasmi Digital NR : Automatico  Per ridurre il rischio di incorrere nella bruciatura dello schermo, DNle : Acceso  Livello di nero HDMI : Normale  questa unità è equipaggiata con una tecnologia che previene Modalità Solo blu : Spento  questo fenomeno. Questa tecnologia permette di programmare Sistema di protezione plasmi  lo spostamento delle immagini su e giù (linee verticali) e lateralmente (punti orizzontali). L’impostazione Ore consente di Sposta Conferma Ritorno programmare l’intervallo di movimento delle immagini in minuti. − Spostam pixel: Utilizzando questa funzione, è possibile TV Sistema di protezione plasmi ridurre al minimo la formazione di immagini persistenti sullo Spostam pixel  schermo spostando i pixel sul PDP ogni minuto in direzione Bianco  orizzontale o verticale. Segnale Test  • Impostare Spostam pixel su Acceso premendo il tasto Grigio : Scuro  ▲ o ▼, quindi premere ENTER. • Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Le opzioni disponibili sono: Punti Orizzontali, Linee Verticali, Ora Sposta Conferma Ritorno Continua...

➢ Condizione ottimale per lo spostamento dei pixel;

PC TV/Ext/AV/Component/

HDMI Punti Orizzontali

TV Spostam pixel Spostam pixel Punti Orizzontali Linee Verticali Ora

➢ Il valore Spostam pixel può variare in base alla dimensione del monitor (pollici) e alla modalità. ➢ Questa funzione non è disponibile in modalità (Solo scansione). − − −

Bianco: Questa funzione consente di rimuovere le immagini persistenti sullo schermo cambiando il colore dei pixel in bianco. Usare questa funzione in presenza di immagini persistenti o simboli sullo schermo, specialmente quando è stata visualizzata per lungo tempo una immagine fissa. Scorrimento: Questa funzione consente di rimuovere le immagini persistenti sullo schermo spostando tutti i pixel sul PDP in base a una sequenza. Usare questa funzione in presenza di immagini persistenti o simboli sullo schermo, specialmente quando è stata visualizzata per lungo tempo una immagine fissa. Grigio: Quando si utilizza il formato 4:3, è possibile evitare il rischio di danni allo schermo regolando il bilanciamento del bianco sull’estremità destra e sinistra. Scuro: Con il formato 4:3, oscura i lati destro e sinistro. Chiaro: Con il formato 4:3, schiarisce i lati destro e sinistro. Per rimuovere le immagini persistenti sullo schermo, utilizzare Bianco o Scorrimento. Sebbene entrambe le funzioni possano essere utilizzate con successo per rimuovere le immagini persistenti sullo schermo, Scorrimento la più efficace. Per rimuovere completamente le immagini persistenti sullo schermo, la funzione di rimozione delle immagini persistenti deve essere eseguita per un periodo di tempo prolungato (circa 1 ora). Qualora le immagini persistenti dovessero rimanere sullo schermo dopo aver eseguito la funzione di rimozione, ripeterla nuovamente. Premere un tasto qualsiasi sul telecomando per annullare questa funzione.

Ripristino delle impostazioni predefinite dell'immagine È possibile configurare le impostazioni dettagliate dell'immagine. 1 2 3 4

Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare Immagine. Premere il tasto ▲ o ▼ per selezionare Reset, quindi premere ENTER. Premere il tasto ▲ o ▼ per selezionare OK o Cancella, quindi premere ENTER. Ogni modalità può essere azzerata.

TV Immagine Modalità : Standard Luce cella 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta V50 R50 Impostazioni dettaglio Opzioni immagine Reset : OK Cancella Sposta

BN68-01808A-00ITA.indd 22

11/4/2008 9:46:49 AM Funzioni audio 1 2

Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare Suono, quindi premere il tasto ENTER. 3 Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Le opzioni disponibili sono: Modalità, Equalizzatore, TS XT SRS, Volume auto, Altoparlante TV, Selezione audio 4 Una volta terminata l’impostazione, premere il tasto ENTER. 5 Premere il tasto EXIT per uscire.  Modalità: Standard/Musica/Film/Dialoghi/Personalizzata È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione.

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Altoparlante TV : Spento Selezione audio : Principale

Impostazioni rapide S 1 Premere il tasto TOOLS sul telecomando. Bilanc. 100Hz 300Hz 1kHz 3kHz 10kHz 2 Premere il tasto ▲ o ▼ per selezionare la Modalità Suono. Sposta Regola Ritorno 3 Per selezionare l’opzione desiderata, premere il tasto◄ o ► . Strumenti  Equalizzatore: Bilanc./100Hz/300Hz/1kHz/3kHz/10kHz Modalità Immagine : Standard Modalità Suono ◄ Personalizzata ► Il televisore dispone di varie impostazioni che consentono di Timer stand-by : Spento TS XT SRS : Spento controllare la qualità dell’audio. Risp. energia : Spento Se si modificano queste impostazioni, la modalità audio Dual I-II : Mono viene automaticamente impostata su Personalizzata. Regola Sposta Esci  TS XT SRS: Spento/Acceso TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è utilizzata su licenza di SRS Labs, Inc. Impostazioni rapide Strumenti 1 Premere il tasto TOOLS sul telecomando. Modalità Immagine : Standard Modalità Suono : Personalizzata 2 Per selezionare TS XT SRS premere il tasto ▲ o ▼. Timer stand-by : Spento TS XT SRS ◄ Spento ► 3 Premere il tasto ◄ o ► per selezionare Acceso o Spento. Risp. en ergia : Spento Dual I-II : Mono  Volume auto: Spento/Acceso Le condizioni del segnale variano a seconda dell’emittente, Sposta Esci Regola ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.  Altoparlante TV: Spento/Acceso Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno. I tasti +, - e MUTE non funzionano quando l’opzione Altoparlante TV è impostata su Off. Se è attivata l’opzione Altoparlante TV, non è possibile utilizzare i comandi del menu Suono.  Selezione audio: Principale/Secondario Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria (PIP). Principale: Consente di ascoltare l’audio dell’immagine principale. Secondario: Consente di ascoltare l’audio dell’immagine secondaria.

BN68-01808A-00ITA.indd 23

11/4/2008 9:46:50 AM Selezione della modalità audio (a seconda del modello) Il tasto DUAL I-II visualizza/gestisce l’elaborazione e l’output del segnale audio. Quando l’apparecchiatura è accesa, la modalità viene automaticamente impostata su “Dual-I ” o “Stereo”, a seconda della trasmissione corrente. Impostazioni rapide 1 Premere il tasto TOOLS sul telecomando. 2 Premere il tasto ▲ o ▼ per selezionare Dual I-II. 3 Per selezionare l’opzione desiderata, premere il tasto ◄ o ►.

Strumenti Modalità Immagine : Modalità Suono : Timer stand-by : TS XT SRS : Risp. energia : Dual I-II ◄ Sposta

Tipo di trasmissione

Standard Personalizzata Spento Spento Spento Mono ►

 Se le condizioni di ricezione peggiorano, l’ascolto sarà più agevole in modalità Mono.  Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.

Collegamento delle cuffie (vendute separatamente) È possibile collegare le cuffie al televisore se si desidera guardare un programma televisivo senza disturbare le persone presenti nella stanza.

➢ Quando si inserisce il jack della cuffia nella porta

Pannello laterale del televisore

corrispondente, nel menu Suono è disponibile solo l’opzione Volume auto. ➢ L’uso prolungato delle cuffie ad alto volume può causare danni all’udito. ➢ Quando si collega la cuffia al televisore, gli altoparlanti vengono disattivati. ➢ Il volume delle cuffie e quello del televisore sono regolabili indipendentemente.

BN68-01808A-00ITA.indd 24

11/4/2008 9:46:51 AM Funzioni orario 1 2

TV Impostazione Premere il tasto MENU per visualizzare il menu. Plug & Play  Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi Lingua : Italiano  Ora  premere ENTER. Effetto luce : Mod visione ON  TV Regolazione montaggio a parete  3 Premere il tasto ▲ o ▼ per selezionare Ora, quindi premere Melodia : Spento  Entertainment : Spento  ENTER. Risp. energia : Spento  PIP  4 Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Le opzioni disponibili sono: Imposta Ora, Timer stand-by, Sposta Conferma Ritorno Timer 1, Timer 2, Timer 3 TV Ora 5 Una volta terminata l’impostazione, premere il tasto ENTER. Imposta Ora : 00 : 00  6 Premere il tasto EXIT per uscire. Timer stand-by : Spento  Timer 1 : Spento   Imposta Ora Timer 2 : Spento  Timer 3 : Spento  È possibile impostare l’orologio del televisore in modo che venga visualizzata l’ora corrente quando si preme il tasto INFO del telecomando. È necessario impostare l’ora anche per utilizzare il timer di accensione o spegnimento automatico. Sposta Conferma Ritorno − Premere il tasto ◄ o ► per selezionare Mese, Data, Anno, Ora o Minuto. Per impostarli premere il tasto ▲ o ▼. Timer 1 TV È possibile impostare le voci Mese, Data, Anno, Ora o Minuto Orario TV on premendo direttamente i tasti numerici del telecomando. : 00 00 No Orario TV off Nel caso in cui si sia verificata una interruzione di corrente CH LIST SRS 00 00 No : oppure l’unità sia stata scollegata dall’alimentazione, le Ripetizione impostazioni dell’orologio andranno perdute. Una volta Volume  Timer stand-by 10 È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in Sposta Regola Ritorno modalità Standby. − Selezionare un tempo di accensione predefinito (Spento, 30, 60, 90, 120, 150 o 180) premendo il tasto ▲ o ▼. Impostazioni rapide 1 Premere il tasto TOOLS sul telecomando. 2 Premere il tasto ▲ o ▼ per selezionare Timer stand-by. Strumenti Modalità Immagine : Standard 3 Premere il tasto ◄ o ► per selezionare i minuti, quindi Modalità Suono : Personalizzata premere il tasto ENTER. Timer stand-by ◄ Spento ► TS XT SRS P.MODE : Spento HDMI  Timer 1 / Timer 2 / Timer 3 Risp. energia : Spento Dual I-II : Mono È possibile impostare i timer di accensione/spegnimento in modo che il televisore si accenda o spenga automaticamente all’ora Sposta Esci Regola selezionata. È prima necessario impostare l’orologio. − Premere il tasto ◄ o ► per selezionare la voce desiderata. Premere il tasto ▲ o ▼ per regolare l’impostazione. Orario TV on: Selezionare l’ora e i minuti, quindi scegliere Spento/Acceso. Per attivare il timer, scegliere Sì. Orario TV off: Selezionare l’ora e i minuti, quindi scegliere Spento/Acceso. Per attivare il timer, scegliere Sì. Ripetizione: Selezionare Una volta, Ogni giorno, Lun~Ven, Lun~Sab o Sab~Dom. Volume: Selezionare il volume desiderato. E’ possibile impostare l’ora e i minuti anche premendo i tasti numerici del telecomando. Spegnimento in assenza di operazioni Quando si imposta il timer su “On”, il televisore si spegne automaticamente quando non viene eseguita nessuna operazione entro tre ore dopo che il timer ha acceso l’apparecchio. Questa funzione è disponibile solo se il timer è “On” e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Premere il tasto MENU per visualizzare il menu. TV Impostazione Plug & Play  Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi Lingua : Italiano  premere ENTER. Ora  Effetto luce : Mod visione ON  Regolazione montaggio a parete  Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, Melodia : Spento  quindi premere ENTER. Entertainment : Spento  Risp. energia : Spento  PIP  Le opzioni disponibili sono: Lingua, Melodia, Effetto luce, Entertainment, Risp. energia. Una volta terminata l’impostazione, premere il tasto ENTER. Sposta Conferma Ritorno Premere il tasto EXIT per uscire. Lingua Varia in base al modello. Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori. Effetto luce: Spento/Modalità Stby ON/Mod visione ON/Acceso Consente di attivare/disattivare il LED blu sul pannello frontale del televisore. Utilizzare questa opzione per risparmiare energia oppure se il LED infastidisce gli occhi. − Spendo: Il LED blu è sempre spento. − Modalità Stby ON: Il LED blu si illumina in modalità Standby e si spegne quando il televisore è acceso. − Mod visione ON: Il LED blu si attiva durante la visione di un programma e si spegne quando il televisore è spento. − Acceso: Il LED blu è sempre acceso. Impostare Effetto luce su Off per ridurre il consumo di corrente. Melodia: Spento/Bassa/Media/Alto Consente di regolare l’effetto audio associato all’accensione/spegnimento del televisore. La modalità Melodia non funziona: − Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE. − Se il televisore non emette alcun suono significa che è stato premuto il tasto – (Volume). − Se il televisore è stato spento mediante la funzione Timer stand-by. Entertainment: Spento / Sport / Cinema / Giochi La modalità Entertainment consente di selezionare la qualità video e audio ottimale per la visualizzazione di eventi sportivi, film e videogiochi. − Spento: Disattiva la funzione Entertainment. − Sport: Offre la qualità video e audio ottimale per la visualizzazione di eventi sportivi. − Cinema: Offre la qualità video e audio ottimale per la visualizzazione di film. Le immagini sono più dettagliate e l’audio è ancora più potente. − Giochi: Offre la qualità video e audio ottimale per i videogiochi. Questa modalità accelera la velocità di gioco durante l’uso di una console esterna collegata al televisore. Impostando qualsiasi delle tre modalità Entertainment su Acceso, le impostazioni verranno bloccate e non sarà possibile modificarle. Per regolare le modalità Immagine e Suono, Entertainment deve essere impostata su Spento. Le impostazioni della modalità Entertainment vengono salvate per ogni sorgente di ingresso.

11/4/2008 9:46:52 AM

 Risp. energia: Spento/Bassa/Media/Alto Questa funzione regola la brillantezza dello schermo in base alla luminosità dell’ambiente. − Spendo: Disattiva la modalità di risparmio energetico. − Bassa: Opera in modalità standard senza tenere conto della luminosità dell’ambiente. − Media: Avvia la modalità media di risparmio energetico senza tenere conto della luminosità dell’ambiente. − Alto: Avvia la massima modalità di risparmio energetico senza tenere conto della luminosità dell’ambiente. Impostazioni rapide 1 Premere il tasto TOOLS sul telecomando. 2 Premere il tasto ▲ o ▼ per selezionare Risp. energia. 3 Per selezionare l’opzione desiderata, premere il tasto ◄ o ►  PIP (Picture in Picture): P IP (Acceso/Spento)/Sorgente/ Formato/Posizione/Programma All’interno dell’immagine principale è possibile visualizzare un’immagine secondaria. In questo modo, è possibile guardare un programma TV o controllare l'ingresso video da tutti i dispositivi collegati. − PIP: Acceso/Spento È possibile attivare o disattivare la funzione PIP. Tabella delle impostazioni PIP Immagine principale Comp. HDMI1, 2

PC Strumenti Modalità Immagine : Modalità Suono : Timer stand-by : TS XT SRS : Risp. energia ◄ Dual I-II : Sposta

Standard Personalizzata Spento Spento Spento ► Mono

PIP PIP Sorgente Formato Posizione Programma

Immagine secondaria Analog TV (TV analogica) trasmette solo Est1, Est2, AV

− Sorgente: TV/Est.1/Est.2/AV È possibile selezionare la sorgente dell'immagine secondaria. − Formato: / / Consente di selezionare il formato dell'immagine secondaria. Se l'immagine principale è in modalità PC e Comp., l'opzione Formato non è disponibile. − Posizione: / / / Utilizzata per selezionare la posizione dell'immagine secondaria. In modalità Doppia ( , ), l'opzione Posizione non può essere selezionata. − Programma È possibile selezionare un canale per l'immagine secondaria solo quando l'opzione Sorgente è impostata su TV.

Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung). 1 Fare clic con il tasto destro del mouse sul Desktop di Windows, quindi selezionare Proprietà. Verrà visualizzata la finestra Proprietà - Schermo. 2 Fare clic sulla scheda Impostazioni, quindi impostare la modalità di visualizzazione facendo riferimento alla tabella delle modalità di visualizzazione. Non è necessario modificare le impostazioni dei colori. 3 Fare clic su Avanzate. Viene visualizzata una nuova finestra di dialogo delle impostazioni. 4 Fare clic su Monitor, quindi impostare la Frequenza di aggiornamento facendo riferimento alla tabella delle modalità di visualizzazione. Se possibile, impostare la Frequenza verticale e la Frequenza orizzontale al posto della Frequenza di aggiornamento. 5 Fare clic su OK per chiudere la finestra, quindi fare clic su OK nella finestra Proprietà - Schermo. È possibile che il computer venga riavviato. Italiano - 27

BN68-01808A-00ITA.indd 27

11/4/2008 9:46:53 AM Modalità di ingresso (PC) La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione La tabella seguente mostra tutte le modalità di visualizzazione supportate: D-Sub Inserisci

IBM VESA Frequenza di Polarità PS42A410/ PS50A410/ clock dei pixel sinc(H/V) PS42A412 PS50A412 Frequenza (MHz) 25.175 +/✔ ✔ 28.322 -/+ ✔ ✔ 25.175 -/✔ ✔ 31.500 -/✔ ✔ 31.500 -/✔ ✔ 40.000 +/+ ✔ ✔ 50.000 +/+ ✔ ✔ 49.500 +/+ ✔ ✔ 65.000 -/✔ ✔ 75.000 -/✔ ✔ 78.750 +/+ ✔ ✔ 85.500 +/+ ✔

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 2. La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separata e Composite sono supportate. Il formato SOG non è supportato. Con il modello PS42A410/PS42A412, la qualità testo del PC è ottimale in modalità VESA (1024 x 768 @ 60Hz). Con il modello PS50A410/PS50A412, la qualità testo del PC è ottimale in modalità VESA mode (1360 x 768 @ 60Hz).

BN68-01808A-00ITA.indd 28

11/4/2008 9:46:53 AM Impostazione del PC ➢ Impostare la modalità PC premendo il tasto SOURCE. 1 2

Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare Immagine, quindi premere ENTER. 3 Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. 4 Una volta terminata l’impostazione, premere il tasto ENTER. 5 Premere il tasto EXIT per uscire.  Regolazione auto Questa funzione consente di regolare automaticamente lo schermo del PC in base al segnale video in entrata.v I valori di regolazione fine, grossa e posizione vengono impostati automaticamente. Impostazioni rapide 1 Premere il tasto TOOLS sul telecomando. 2 Premere il tasto ▲ o ▼ per selezionare Regolazione auto, quindi premere il tasto ENTER.  Schermo: Grossa/Fine/Posizione/Reset immagine Grossa/Fine Lo scopo di questa funzione è di eliminare o ridurre i disturbi dell’immagine. Se i disturbi permangono anche dopo la regolazione fine, regolare il meglio possibile la frequenza (regolazione grossa) ed eseguire nuovamente la regolazione fine. Una volta ridotti i disturbi, regolare nuovamente l’immagine per allinearla al centro dello schermo. 1 Premere il tasto ▲ o ▼ per selezionare Grossa o Fine, quindi premere ENTER. 2 Premere il tasto ◄ o ► per regolare la qualità dell’immagine qualora appaiano righe verticali o l’immagine risulti sfocata. Premere il tasto ENTER. Posizione Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore. Edoardo 1 Regolare la posizione premendo il tasto ▲/▼/◄/►. 2 Premere il tasto ENTER. Reset immagine Consente di sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica.

TV Immagine Modalità : Standard  Luce cella 7 Contrasto 95 Luminosità 45 Nitidezza 50 Regolazione auto  Regolazione Schermo  Impostazioni dettaglio  Opzioni immagine  Reset : OK  Sposta

Regolazione automatica in corso Attendere prego

Strumenti Modalità Immagine : Modalità Suono : Timer stand-by : TS XT SRS : Risp. energia : PIP Regolazione auto Sposta

TV Standard Personalizzata Spento Spento Spento

Regolazione Schermo Grossa Fine Posizione Reset immagine

Reset immag. completato

BN68-01808A-00ITA.indd 29

11/4/2008 9:46:55 AM Funzione Teletext

(a seconda del modello)

La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext. La pagina Indice del servizio Teletext spiega come utilizzare il servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine potrebbero mancare del tutto. (Esci) 1 Esce dalla visualizzazione teletext (in base al modello) (formato) 2 Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premerlo nuovamente per applicare la modifica anche alla metà inferiore dello schermo. Premerlo una terza volta per tornare allo schermo normale. (mostra) 3 Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 4 Tasti colorati (rosso/verde/giallo/blu) Se l’emittente utilizza un sistema FASTEXT, i diversi argomenti presenti in una pagina sono indicati con colori diversi e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto il cui colore corrisponde a quello dell’ argomento desiderato. La pagina viene visualizzata con altre informazioni colorate selezionabili in modo analogo.Per visualizzare la pagina precedente o successiva, premere il tasto colorato corrispondente. (teletext attivo/mix) 5 Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente. (salva) 6 Utilizzato per memorizzare le pagine del servizio Teletext. (modo) 7 Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Se si preme LIST, viene attivata la modalità di List save (Salva elenco). Questa modalità permette di salvare le pagine Teletext utilizzando il tasto (salva). (pagina secondaria) 8 Visualizza la pagina secondaria disponibile. (pagina su) 9 Consente di visualizzare la pagina Teletext successiva. (pagina giù) 0 Consente di visualizzare la pagina Teletext precedente. (blocca) ! Consente di mantenere visualizzata una pagina, se quella pagina è collegata a più pagine secondarie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto. (annulla) @ Utilizzato per visualizzare le stazioni trasmittenti quando si cerca una pagina. (indice) # Premere questo tasto in qualsiasi momento per visualizzare la pagina Indice.

possibile cambiare le pagine Teletext premendo i tasti ➢ Ènumerici sul telecomando. Italiano - 30

BN68-01808A-00ITA.indd 30

11/4/2008 9:46:57 AM Le pagine teletext sono organizzate in base a sei categorie: Parte

A B C D E F Sommario Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora Testo. Informazioni sullo stato. Informazioni FASTEXT.

informazioni del Teletext sono spesso suddivise su più pagine ➢ Le visualizzate in sequenza alle quali è possibile accedere come segue:  Immettendo il numero di pagina  Selezionando un titolo in un elenco  Selezionando un’intestazione colorata (sistema FASTEXT)

➢ Premere il tasto TV per uscire dal Teletext.

BN68-01808A-00ITA.indd 31

11/4/2008 9:46:57 AM Specifiche del kit di supporto a parete (VESA) Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell’unità e lesioni personali.

Famiglia di prodotti

Sono disponibili kit di montaggio a parete per tutte le dimensioni standard, come mostra la tabella precedente. Insieme al kit di montaggio a parete vengono forniti anche un manuale di istruzioni e tutti i componenti necessari per l’assemblaggio. Non utilizzare viti più lunghe rispetto alle dimensioni standard, in quanto potrebbero danneggiare l’interno del televisore. Per installazioni a parete con viti non conformi agli standard VESA, la lunghezza delle viti può variare a seconda delle relative specifiche. Non utilizzare viti non conformi agli standard VESA. Non serrare eccessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con conseguente rischio di infortuni. Samsung declina ogni responsabilità per questo tipo di incidenti. Samsung declina ogni responsabilità in caso di danni al prodotto o infortuni dovuti a un’installazione non conforme agli standard VESA o alle specifiche indicate oppure alla mancata osservanza delle istruzioni di installazione del prodotto. I modelli a 57” e a 63” non sono conformi alle specifiche VESA. Di conseguenza, con questo modello è necessario utilizzare un kit di montaggio a parete apposito. Non superare i 15° di inclinazione quando si monta questo televisore.

Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche. Italiano - 32

BN68-01808A-00ITA.indd 32

11/4/2008 9:46:58 AM Regolazione montaggio a parete (kit venduto separatamente) Una volta installato il supporto a parete, è possibile regolare facilmente la posizione del televisore. Montaggio a parete

Cavo seriale (da 1P a 1P) (Non fornito)

Visualizzazione del menu

TV Ritrovamento della posizione

Regolazione montaggio a parete

Impostazione Plug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Regolazione montaggio a parete Melodia : Spento Entertainment : Cinema Risp. energia : Spento PIP

Premere il tasto ▲, ▼, ◄ o ► sul telecomando. ➢ Viene visualizzata la schermata Regolazione montaggio a parete. ➢ Mentre si guarda la televisione, se premendo un tasto di direzione la schermata Regolazione montaggio a parete non appare, utilizzare il menu per visualizzare la schermata. • Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTER. • Premere il tasto ▲ o ▼ per selezionare Regolazione montaggio a parete, quindi premere ENTER.

Effettuare la regolazione fino a impostare la posizione desiderata utilizzando i tasti ▲, ▼, ◄, ►. 1 2 3 Posizione ➢ Quando sullo schermo del televisore non sono visualizzati Regola Salva Centrale menu OSD, premendo un tasto freccia appare la schermata di regolazione. ➢ Premere INFO per reimpostare i valori. Premere il tasto ◄ o ► per selezionare Sì, quindi premere ENTER. La posizione viene inizializzata alle impostazioni predefinite. Premere il tasto blu. Per salvare la posizione corrente, premere i tasti ▲ e ▼ per selezionare una modalità di salvataggio tra Posizione1, Salva Posizione2 o Posizione3. Selez modalità di salvataggio. ➢ Per non salvare la posizione corrente, premere il tasto Posizione 1 RETURN. Posizione 2 ➢ Quando si seleziona una modalità di salvataggio, non è possibile utilizzare i tasti Colore. Posizione 3 Premere ENTER per salvare. Ritorno Sposta Conferma ➢ Quando è selezionata la modalità Posizione1, viene visualizzato il messaggio Posizione corrente salvata come Posizione1. Premere il tasto ENTER. ➢ La posizione salvata viene visualizzata a sinistra del menu OSD.

BN68-01808A-00ITA.indd 33

11/4/2008 9:46:59 AM Spostamento sulla posizione memorizzata

Regolazione montaggio a parete

Completare la Fase 1 di Entering the menu (Accesso al menu). Premendo un tasto Colore (Rosso, Verde, Giallo) è possibile spostare il supporto a parete nella posizione memorizzata. ➢ E’ possibile spostare il supporto a parete su una delle tre posizioni preimpostate semplicemente premendo i tasti colore Rosso (Posizione1), Verde (Posizione2) o Giallo (Posizione3). ➢ Se si regola la posizione dopo aver effettuato lo spostamento su una posizione preimpostata, la visualizzazione della posizione scompare. Per informazioni sull’installazione, consultare il Manuale di installazione fornito insieme al supporto a parete. Per l’installazione del prodotto e l’installazione e lo spostamento del supporto a parete, consultare un installatore specializzato. Utilizzare questo manuale di installazione quando è possibile fissare il supporto a una parete. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Il modello da 42 pollici non è compatibile con il supporto a parete di vecchio tipo (WMN5090A).

Preparazione prima dell’installazione del supporto a parete Caso A. Installazione di un supporto a parete

SAMSUNG Caso B. Installazione di un supporto a parete di un’altra marca

Installare il supporto a parete con un valore di coppia di 15kgf•cm o inferiore. Applicando un valore di coppia diverso da quello indicato i componenti possono subire danni.

Il kit degli accessori contiene un anello di sostegno [①] per l’installazione di supporti a parete di altre marche su televisori Samsung. (Caso B)

Assemblaggio del piedistallo (a seconda del modello) Utilizzare le 6 viti fornite in dotazione per fissare saldamente la base del piedistallo al monitor. L’aspetto dell’unità può variare rispetto all’immagine.

In caso di installazione a parete del televisore, chiudere il coperchio (1) sul raccordo del piedistallo utilizzando due viti.

Avvertenza Fissare saldamente il televisore al piedistallo prima di muoverlo. In caso contrario, potrebbe cadere causando gravi lesioni. televisore deve essere ➢ Iltrasportato da due o più persone. Non appoggiare mai il televisore sul pavimento perché lo schermo potrebbe subire danni. Appoggiare sempre il televisore il posizione diritta. Italiano - 34

BN68-01808A-00ITA.indd 34

11/4/2008 9:47:01 AM Fissaggio del televisore alla parete Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. Per evitare una eventuale caduta del televisore: 1.

Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate. ➣ A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. ➣ Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci e quindi avvitarle nuovamente al televisore. ➣ Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate.

Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente. ➣ Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. ➣ Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. ➣ Slegare il cavo prima di spostare il televisore..

Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

BN68-01808A-00ITA.indd 35

11/4/2008 9:47:02 AM Risoluzione dei problemi Prima di contattare il servizio di assistenza Samsung, eseguire i seguenti semplici controlli. Se il problema persiste, annotare il modello e il numero di serie del televisore e contattare il proprio rivenditore. Nessun audio o immagine  Controllare che il cavo di alimentazione sia collegato alla presa di corrente.  Controllare di avere premuto il tasto di accensione (Acceso/Spento) sul pannello frontale o il tasto POWER sul telecomando  Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine.  Controllare il volume.  Verificare se la funzione TV Speaker è impostata su Off. Immagine normale ma audio assente  Controllare il volume.  Controllare se si è premuto il tasto MUTE del telecomando. Nessuna immagine oppure immagine in bianco e nero  Regolare le impostazioni del colore.  Controllare se la selezione del sistema di trasmissione è corretta. Interferenze di audio e immagine  Provare a identificare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano.  Collegare il televisore a un’altra presa di corrente. Immagini offuscate o poco nitide, audio distorto  Controllare la direzione e i collegamenti dell’antenna. Le interferenze sono spesso dovute all’uso di un’antenna interna. Telecomando non funzionante  Sostituire le batterie del telecomando.  Pulire il bordo superiore del telecomando (finestra di trasmissione).  Controllare che i terminali “+” e “-” delle batterie siano inseriti correttamente.  Controllare che le batterie non siano scariche. Lo schermo è nero e l’indicatore di alimentazione lampeggia in modo continuo  Sul computer controllare l’alimentazione e il cavo segnale.  Il televisore sta utilizzando il proprio sistema di gestione alimentazione.  Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer.  Sul dispositivo (STB, DVD, ecc.) verificare l’alimentazione e il cavo segnale.  Il televisore sta utilizzando il proprio sistema di gestione alimentazione.  Premere il tasto Source sul pannello di controllo o sul telecomando.  Spegnere e riaccendere il televisore. L’immagine danneggiata viene visualizzata nell’angolo dello schermo.  Se in alcune periferiche esterne è selezionata l’opzione Solo scansione, l’immagine danneggiata può essere visibile nell’angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal televisore. Viene visualizzato il messaggio “Ripristina tutte le impostazione ai valori predefiniti”.  Ciò si verifica quando si tiene premuto il tasto EXIT per qualche istante. Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica.

BN68-01808A-00ITA.indd 36

11/4/2008 9:47:03 AM Specifiche Le descrizioni e le caratteristiche riportate in questo manuale sono fornite unicamente a scopo informativo e sono soggette a modifiche senza preavviso. Nome del modello Dimensione schermo (Diagonale) Risoluzione PC Uscita audio Dimensioni (Lar.xAlt.xPro.) Corpo Con supporto Peso Corpo Con supporto Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio

34 kg 37 kg 10 °C to 40 °C (50 °F to 104 °F) 10% to 80%, non-condensing -20 °C to 45 °C (-4 °F to 113 °F) 5% to 95%, non-condensing

Questo prodotto è un dispositivo di Classe B. ➢  Design e specifiche sono soggetti a modifiche senza preavviso.

 Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta sul prodotto.

11/4/2008 9:47:03 AM Corretto Smaltimento del Prodotto (Rifiuti Elettrici ed Elettronici) (Applicabile in i paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata) Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dall’inopportuno smaltimento dei rifiuti, si invita l’utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

-/-/-/+/+ +/+ +/+ -/-/+/+ +/+ +/+ +/+ +/+

✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

HDMI/DVI Bemenet Mód
