MODE D'EMPLOI LE22C350D1W SAMSUNG

2010-3-19 15:42:21 This page is intentionally left blank. BN68-02588F_Eng.indb 34 2010-3-19 15:42:21 Les figures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de l’aspect réel du produit. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis. Avis concernant le téléviseur numérique Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C. 2. DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est, quant à elle, prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l’instant. 3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n’est pas garanti qu’il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. 4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés. 5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs.

6. Pour plus d’informations, contactez votre service client Samsung.

✎✎ Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d’appel de Samsung pour savoir s’il est possible d’en améliorer les performances en reconfigurant les réglages.

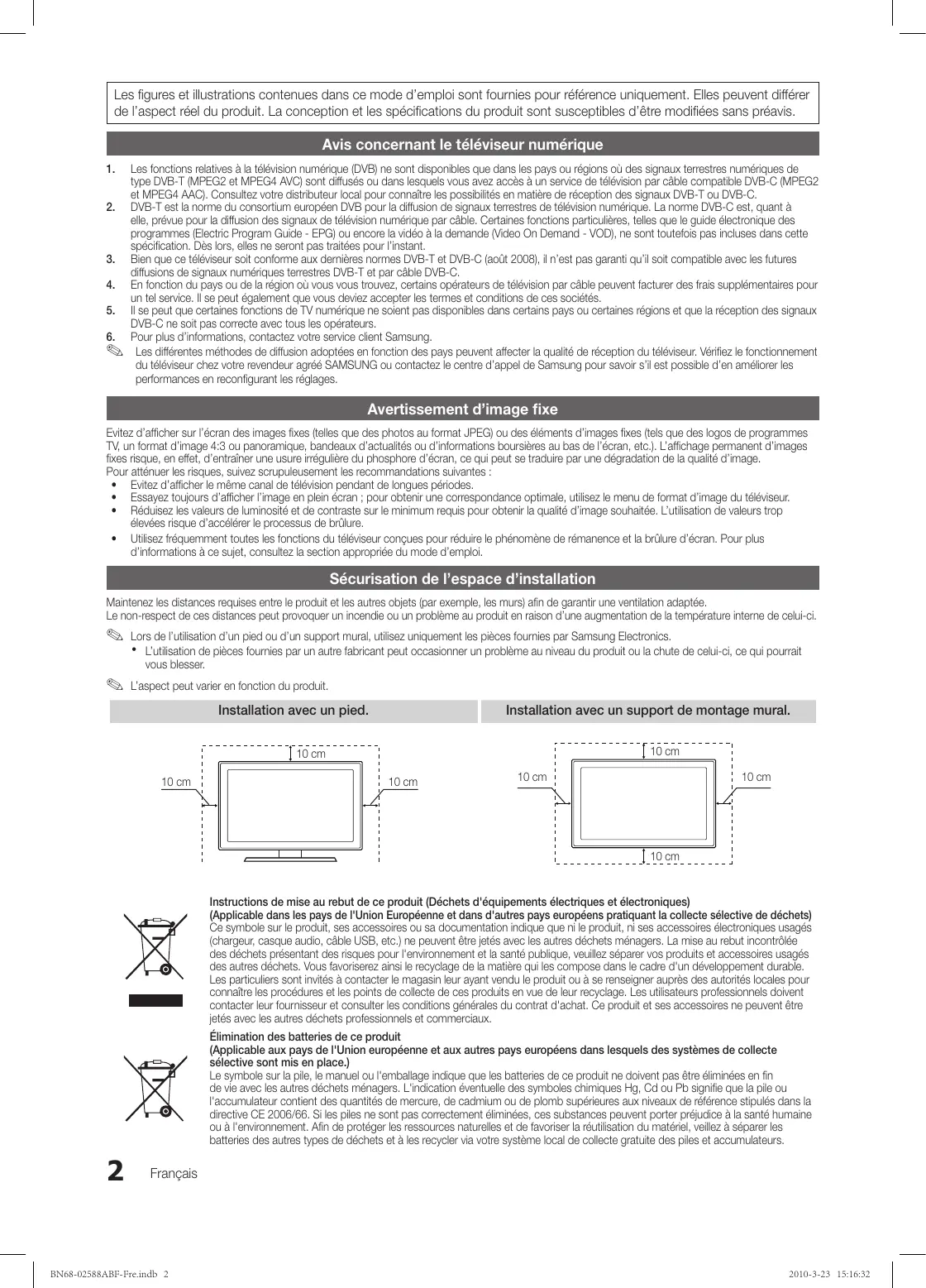

Avertissement d’image fixe Evitez d’afficher sur l’écran des images fixes (telles que des photos au format JPEG) ou des éléments d’images fixes (tels que des logos de programmes TV, un format d’image 4:3 ou panoramique, bandeaux d’actualités ou d’informations boursières au bas de l’écran, etc.). L’affichage permanent d’images fixes risque, en effet, d’entraîner une usure irrégulière du phosphore d’écran, ce qui peut se traduire par une dégradation de la qualité d’image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes :

• Evitez d’afficher le même canal de télévision pendant de longues périodes.
• Essayez toujours d’afficher l’image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d’image du téléviseur.
• Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d’image souhaitée. L’utilisation de valeurs trop élevées risque d’accélérer le processus de brûlure.
• Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d’écran. Pour plus d’informations à ce sujet, consultez la section appropriée du mode d’emploi. Sécurisation de l’espace d’installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d’une augmentation de la température interne de celui-ci. ✎✎ Lors de l’utilisation d’un pied ou d’un support mural, utilisez uniquement les pièces fournies par Samsung Electronics. xx L’utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser. ✎✎ L’aspect peut varier en fonction du produit. Installation avec un pied. Installation avec un support de montage mural. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Instructions de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques) (Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant la collecte sélective de déchets) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques pour l'environnement et la santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Élimination des batteries de ce produit (Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la pile, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la pile ou l'accumulateur contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les piles ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et de favoriser la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des piles et accumulateurs.

Accessoires Présentation du panneau de commande Présentation de la télécommande Raccordement à une antenne Plug & Play (configuration initiale) Connexions

Connexion à un périphérique AV Connexion à un système audio Connexion à un ordinateur Changement de la source d’entrée Fonctions de base

Navigation dans les menus Utilisation du bouton INFO (Guide Now & Next) Planification des émissions à regarder Menus Chaîne Menu Image Menu Son Menu Configuration Menu Assistance

Informations supplémentaires

Fonction Télétexte de chaîne analogique Installation du support mural Verrou antivol Kensington Fixation du téléviseur au mur Dépannage Caractéristiques techniques Index POWER

P.SIZE S.MODE P.MODE Vérifiez la présence du symbole !

Vous pouvez utiliser cette fonction en appuyant sur le bouton TOOLS de la télécommande. I-II DUAL Remarque Guide étape par étape MEDIA.P Français SUBT. GUIDE BN68-02588ABF-Fre.indb 3

2010-3-23 15:16:33 Mise en route Accessories ✎ Vérifiez que les éléments suivants sont inclus avec votre téléviseur LCD. S’il manque des éléments, contactez votre revendeur. ✎ La couleur et la forme des éléments peuvent varier en fonction du modèle. y Télécommande et piles (AAA x 2) y Instructions d’utilisation y Carte de garantie / Manuel de sécurité (non disponible dans certains pays) y Chiffon de nettoyage y Câble d’alimentation Pour installer le pied, consultez le guide approprié. (M4 X L16) 1 EA y Pied (1EA) y Vis (2EA) Présentation du panneau de commande ✎ La couleur et la forme du produit peuvent varier en fonction du modèle. Capteur de la télécommande Capteur de la télécommande Haut-parleurs P (Alimentation) Permet d’allumer ou d’éteindre le téléviseur. Témoin d’alimentation Clignote, puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille. Bascule entre toutes les sources d'entrée disponibles. Dans le menu à l'écran, utilisez ce bouton de la même façon que le bouton ENTERE de la télécommande. Affiche un menu à l'écran (ou OSD) reprenant les fonctions de votre téléviseur. Règle le volume. Dans le menu à l'écran, utilisez les boutons Y de la même façon que les boutons ◄ et ► de la télécommande. SOURCEE MENU

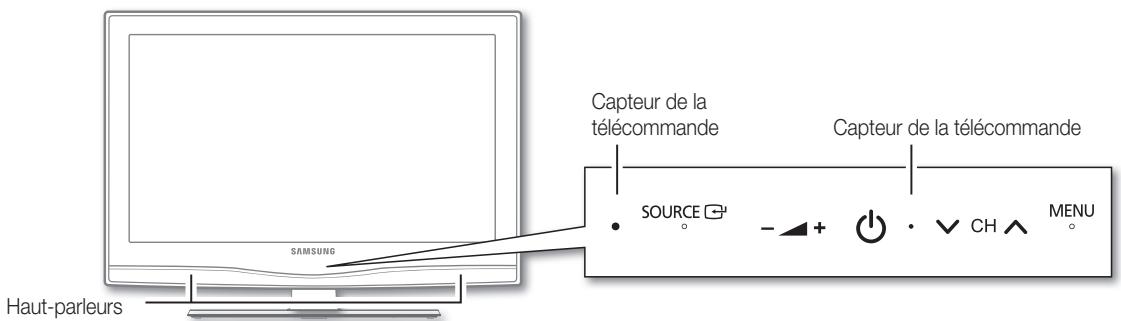

Capteur de la télécommande Permet de modifier les chaînes. Dans le menu à l'écran, utilisez les boutons z de la même façon que les boutons ▼ et ▲ de la télécommande. Dirigez la télécommande vers ce point du téléviseur. Mode Veille Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). L’appareil consomme toujours une petite quantité d’énergie, même lorsque le bouton marche/arrêt est en position Off. Il est préférable de débrancher le cordon d’alimentation.

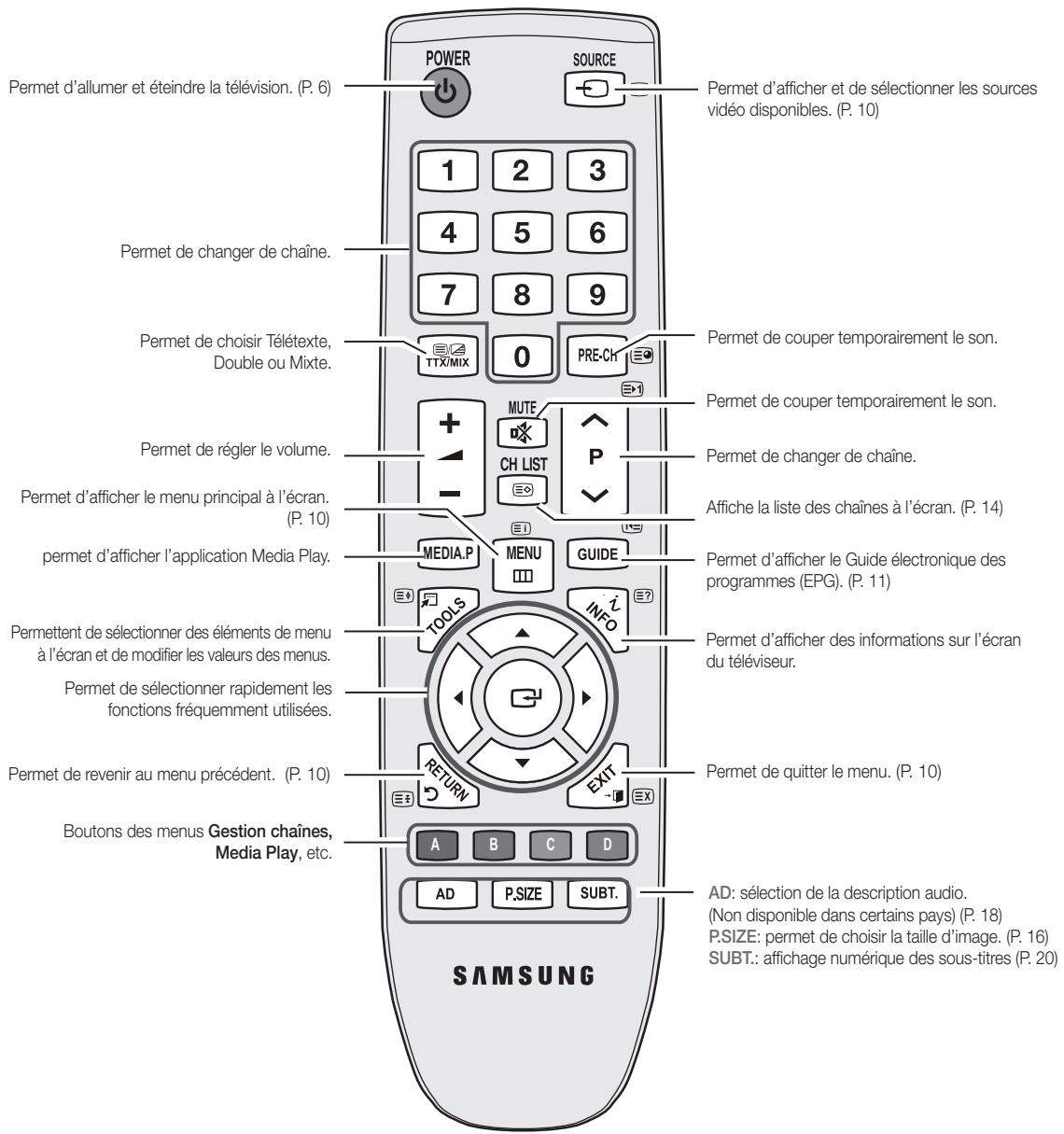

Français BN68-02588ABF-Fre.indb 4 2010-3-23 15:16:34 Permet d’allumer et éteindre la télévision. (P. 6) 01 Mise en route Présentation de la télécommande Permet d’afficher et de sélectionner les sources vidéo disponibles. (P. 10) Permet de changer de chaîne. Permet de couper temporairement le son. Permet de choisir Télétexte, Double ou Mixte. Permet de couper temporairement le son. Permet de régler le volume. Permet de changer de chaîne. Permet d’afficher le menu principal à l’écran. (P. 10) permet d’afficher l’application Media Play. Affiche la liste des chaînes à l’écran. (P. 14) MEDIA.P Permet d’afficher le Guide électronique des programmes (EPG). (P. 11) Permettent de sélectionner des éléments de menu à l’écran et de modifier les valeurs des menus. Permet d’afficher des informations sur l’écran du téléviseur. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de quitter le menu. (P. 10) Permet de revenir au menu précédent. (P. 10) Boutons des menus Gestion chaînes, Media Play, etc.

AD: sélection de la description audio. (Non disponible dans certains pays) (P. 18) P.SIZE: permet de choisir la taille d’image. (P. 16) SUBT.: affichage numérique des sous-titres (P. 20) Installation des piles (type de pile : AAA) ✎ REMARQUE

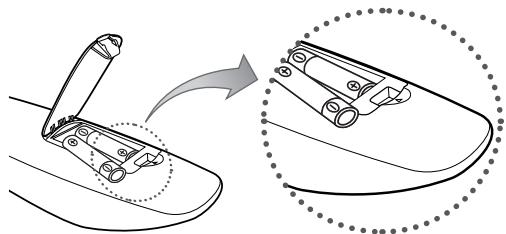

Utilisez la télécommande à une distance maximale de 7 mètres du téléviseur.

Une lumière intense peut affecter le bon fonctionnement de la télécommande. Evitez de l’utiliser à proximité d’une lampe fluorescente spéciale ou d’une enseigne au néon.

La couleur et la forme peuvent varier en fonction du modèle. Français BN68-02588ABF-Fre.indb 5

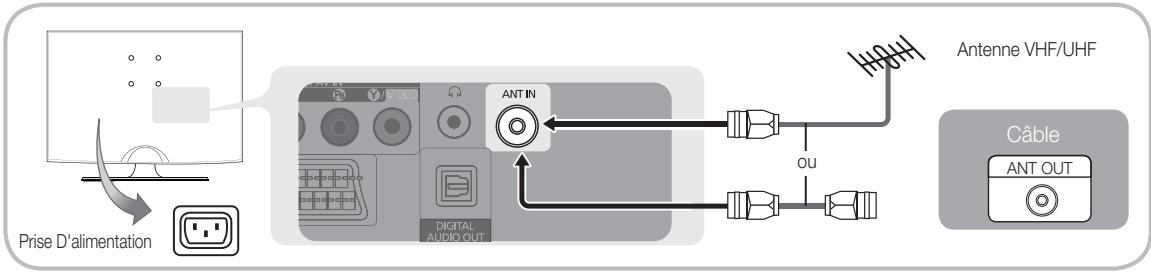

2010-3-23 15:16:34 Mise en route Raccordement à une antenne Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent de manière automatique. ✎ Préréglage : connexion du câble d’alimentation et de l’antenne. Antenne VHF/UHF Câble R-AUDIO-L ANT OUT

Prise D'alimentation Plug & Play (configuration initiale) Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s’affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWERP. Plug & Play est disponible uniquement si la source Entrée est définie sur TV.

Sélection d'un pays Sélection du mode Démo. magasin ou Util. domicile Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. POWER Sélectionnez la langue de votre choix pour le menu à l'écran. Appuyez sur le bouton ◄ ou ►, puis sur ENTERE. y Sélectionnez le mode Util. domicile. Le mode Démo. magasin est prévu pour un usage en magasin. y Rétablissez les paramètres du téléviseur de Démo. magasin sur Util. domicile (standard) : appuyez sur le bouton Volume du téléviseur. Lorsque le menu du volume s'affiche, appuyez pendant 5 secondes sur le bouton MENU. Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez le pays de votre choix. Si le pays ne figure pas dans le menu, sélectionnez Autre. P.SIZE demander, en Après la sélection du pays dans le menu Pays, certains modèles peuvent plus, le code PIN.

Lors de l'entrée du code PIN, 0-0-0-0 n'est pas disponible. Sélection d'une antenne Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez Hertzien ou Câble. Sélection d'une chaîne Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez la source de la chaîne à mémoriser. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'affiche pour vous permettre d'attribuer des valeurs numériques (fréquences de station) aux chaînes. Pour plus d'informations, reportez-vous au menu Chaîne → Mémorisation Auto (P. 12).

Réglage du Mode Horloge

Affichage du Guide de connexion HD Profitez de votre téléviseur. Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation. Réglez le Mode Horloge automatiquement ou manuellement. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Auto., puis appuyez sur le bouton ENTERE. La méthode de connexion assurant la meilleure qualité d'image en HD s'affiche à l'écran. I-II Appuyez sur le bouton ENTERE. DUAL Si vous souhaitez réinitialiser cette fonction... Sélectionnez Configuration - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0". Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

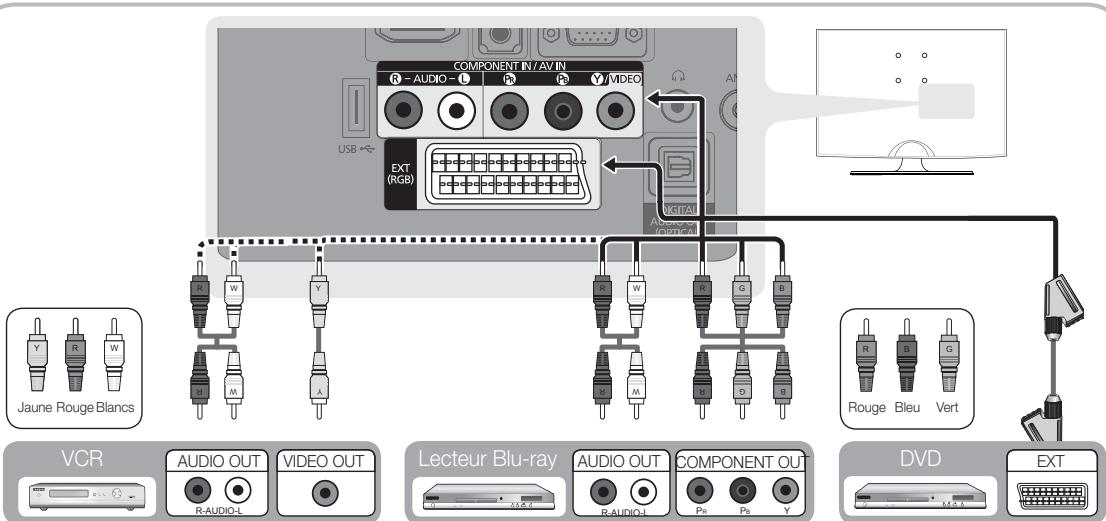

Français BN68-02588ABF-Fre.indb 6 2010-3-23 15:16:35 Connexions 02 Connexions Connexion à un périphérique AV Utilisation d’un câble HDMI/DVI : connexion HD (jusqu’à 1080p) Périphériques disponibles : lecteur DVD, lecteur Blu-ray, décodeur câble HD, décodeur HD, récepteur satellite, décodeur câble, récepteur satellite (décodeur)

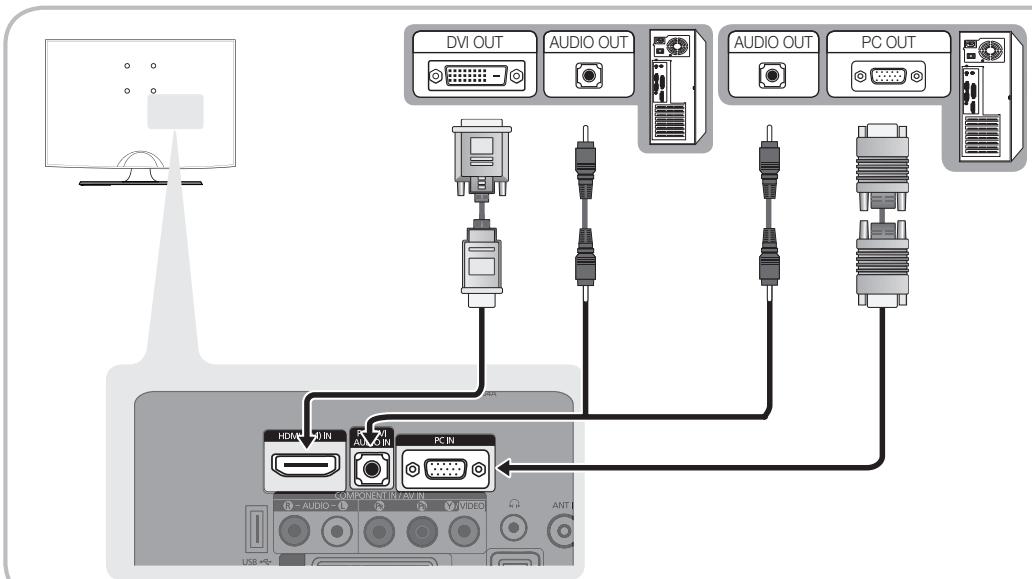

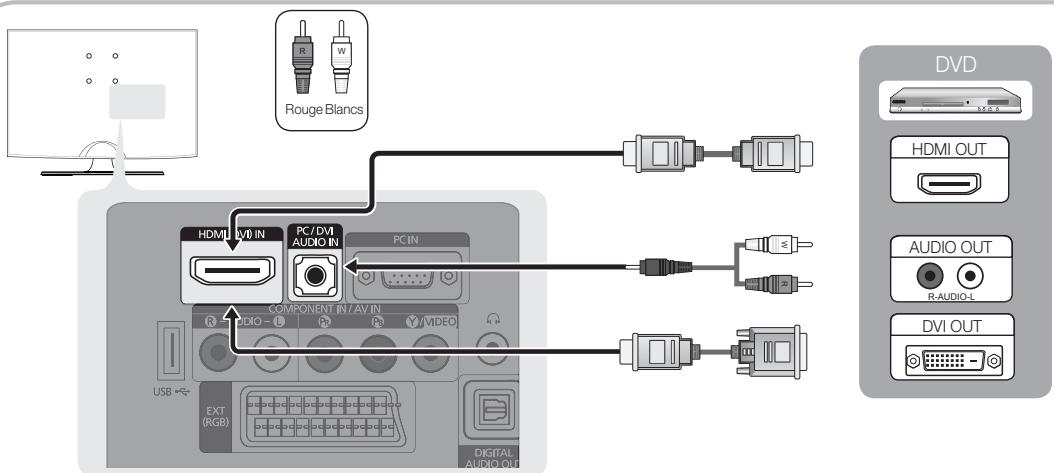

Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI (DVI) IN. Dans le cas d’une connexion avec câble DVI, utilisez un câble DVI vers HDMI ou un adaptateur DVI-HDMI (DVI vers HDMI) pour la connexion vidéo et les prises PC / DVI AUDIO IN pour le son. Si vous connectez un dispositif externe, tel qu’un lecteur DVD / un lecteur Blu-ray / un décodeur câble / un décodeur satellite prenant en charge une version HDMI antérieure à 1.3, il se peut que le téléviseur ne fonctionne pas correctement (par exemple : absence d’image / absence de son / scintillement / couleurs anormales). Si aucun son n’est émis après la connexion d’un câble HDMI, vérifiez la version HDMI du dispositif externe. Si vous pensez qu’il utilise peut-être une version HDMI antérieure à 1.3, contactez le fabricant pour en avoir la confirmation et demander une mise à niveau. Il est conseillé d'acheter un câble certifié HDMI. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produise. Utilisation d’un câble Composante (jusqu’à 1080p) ou Audio/Vidéo (480i uniquement) et utilisation d’un câble Péritel Périphériques disponibles : magnétoscope, lecteur DVD, lecteur Blu-ray, décodeur câble, récepteur décodeur

Jaune Rouge Blancs VCR

✎ En mode Ext., la sortie DTV prend uniquement en charge les signaux audio et vidéo MPEG SD. ✎ Pour obtenir une qualité d’image optimale, il est préférable d’opter pour la connexion Composante (plutôt que la R-AUDIO-L

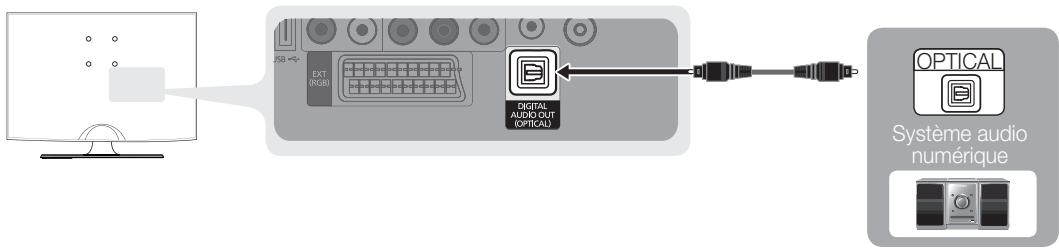

2010-3-23 15:16:39 Connexions Connexion à un système audio Utilisation d’une connexion par câble audio ou optique Périphériques disponibles : système audio numérique, amplificateur, système home cinéma DVD OPTICAL Système audio numérique

Lorsqu’un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminuez le volume du téléviseur et du système.

Le mode audio 5.1 est disponible uniquement si le téléviseur est relié à un dispositif externe prenant en charge ce mode.

Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir du son en mode 5.1 canaux, connectez directement la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-Ray, du décodeur câble ou du décodeur satellite à un amplificateur ou un système home cinéma. Connexion à un ordinateur Utilisation d’un câble HDMI/DVI / D-Sub DVI OUT R-AUDIO-L

02 Connexions Modes d’affichage (Entrées D-Sub et HDMI/DVI) ✎✎REMARQUE xx Dans le cas d’une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI (DVI) IN. xx Le mode entrelacé n’est pas pris en charge. xx Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard. xx Les modes Séparé et Composite sont pris en charge. Le mode SOG (Sync On Green) n’est pas pris en charge. Emplacement COMMON INTERFACE pour les connexions Pour regarder des chaînes cryptées, vous devez insérer la "CARTE CI ou CI+". yy Si vous n’insérez pas la "CARTE CI ou CI+", le message "Signal brouillé’’ sera affiché pour certaines chaînes. yy Les informations de pairage contenant un numéro de téléphone, l’ID de la "CARTE CI ou CI+", l’ID hôte, ainsi que d’autres informations, s’afficheront après environ 2 ou 3 minutes. Si un message d’erreur s’affiche, contactez votre prestataire de service. yy Lorsque la configuration des informations sur les canaux est terminée, le message "Mise à jour terminée" s’affiche, indiquant que la liste des chaînes est désormais à jour. ✎✎REMARQUE xx Vous devez vous procurer une "Carte CI ou CI+" auprès d’un câblo-opérateur local. xx Lorsque vous sortez la "Carte CI ou CI+", tirez-la délicatement avec vos doigts. Une chute pourrait l’endommager. xx Insérez la "Carte CI ou CI+" dans le sens indiqué sur celle-ci. xx L’emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle. xx La "Carte CI ou CI+" n’est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé. xx Si vous rencontrez des problèmes, contactez le prestataire de service. Français BN68-02588ABF-Fre.indb 9

Liste Source FAV.CH Permet de sélectionner le téléviseur ou d’autres sources d’entrée externes (telles qu’un lecteur DVD, un lecteur MTS Blu-ray, un décodeur câble ou un récepteur décodeur) connectées au téléviseur.

VCR / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA Nommez le périphérique connecté aux prises d’entrée pour faciliter la sélection de la source d’entrée.

DUAL Modif. nom Lorsque vous connectez un câble HDMI/DVI au port HDMI (DVI) IN , vous devez régler le port en mode DVI PC ou Périph. DVI sous Modif. Nom. Les entrées connectées sont mises en surbrillance dans la Liste Source. L’option Ext. reste activée en permanence. MEDIA.P Fonctions de base Navigation dans les menus Utilisation de l’affichage à l’écran (OSD) Avant d’utiliser le téléviseur, procédez comme suit pour apprendre à naviguer dans le menu afin de sélectionner et de régler les différentes fonctions.

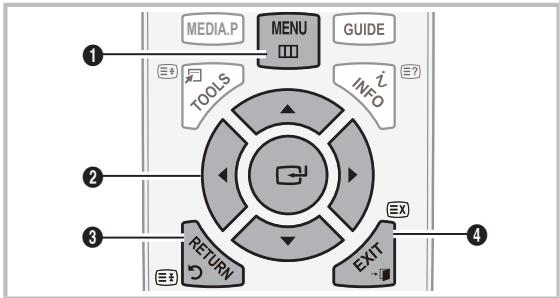

1 Bouton MENU : affiche le menu principal à l’écran. 2 Bouton ENTERE / Bouton directionnel : déplacez le curseur pour sélectionner un élément. Confirmez le réglage. 3 Bouton RETURN : revient au menu précédent. 4 Bouton EXIT : ferme le menu affiché à l’écran.

La méthode d’accès peut varier en fonction du menu sélectionné. MENU m

ENTERE EXIT e Les options du menu principal s'affichent sur l'écran : Image, Son, Chaîne, Configuration, Entrée, Application et Assistance. Sélectionnez une icône à l'aide du bouton ▲ ou ▼. Appuyez sur ENTERE pour accéder au sous-menu. Sélectionnez le sous-menu de votre choix à l'aide du bouton ▲ ou ▼. Réglez la valeur d'un élément à l'aide du bouton ◄ ou ►. Les informations de réglage affichées à l'écran peuvent varier en fonction du menu sélectionné. Appuyez sur le bouton ENTERE pour terminer la configuration. Appuyez sur EXIT. Français BN68-02588ABF-Fre.indb 10 2010-3-23 15:16:43

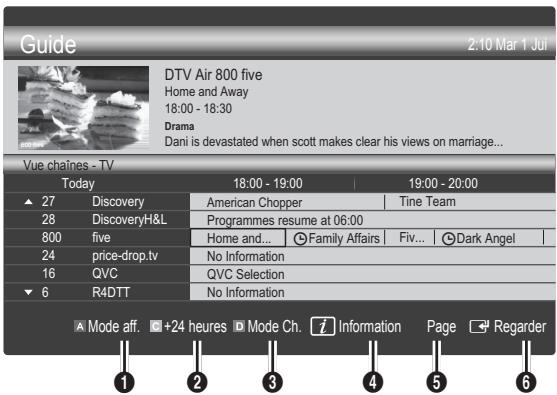

l’état de certains paramètres audio et vidéo. Le Guide Now & Next affiche des informations quotidiennes sur les programmes de télévision en fonction de l’heure de diffusion. yy Faites défiler à l’aide des boutons ◄, pour afficher des informations sur le programme de votre choix, tout en regardant la chaîne actuelle. MTS yy Faites défiler FAV.CH à l’aide des boutons ▲, ▼ pour afficher des informations sur d’autres chaînes. Pour accéder à la chaîne actuellement sélectionnée, appuyez surP.MODE le bouton ENTERE. Utilisation de l’option Diffusion programmée Guide 2:10 Mar 1 Jui DTV Air 800 five Family Affairs 18:00 - 18:30 Drama Tanya confesses all to a stunned Babs. Conrad is anxious to hear... 800 five Diffusion programmée 18:30 19:15 Today Today Mode aff.

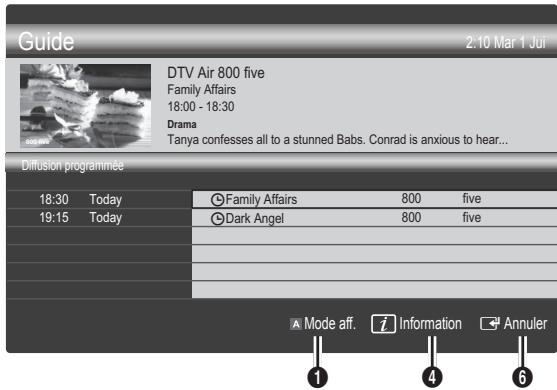

' Information Planification des émissions à regarder

Jaune (+24 heures) : affiche la liste des programmes qui seront diffusés dans plus de 24 heures. MEDIA.P

Bleu (Mode Ch.): Sélectionnez le type des chaînes à afficher dans la fenêtre Vue chaînes. –– Le Mode CH varie en fonction de la source d'antenne. Les informations du Guide électronique des programmes (EPG) sont fournies par les diffuseurs. Les programmes planifiés fournis par les diffuseurs vous permettent de planifier les émissions que vous souhaitez regarder, de telle sorte que le téléviseur change automatiquement de DUAL chaîne à l’heure indiquée. Des entrées de programmes peuvent être vides ou ne pas être à jour en raison de l’état d’une chaîne. Utilisation de la Vue chaînes Guide

MTS FAV.CH Guide Information E Annuler Rouge (Mode aff.) : affiche la liste des programmes en cours de diffusion ou à venir. E Watch DUAL five five

)Family Affairs )Dark Angel 03 Fonctions de base Utilisation du bouton INFO (Guide Now & Next) L’affichage identifiePOWER la chaîne en cours et P.MODE

Information : affiche des détails sur le programme sélectionné.

(Page) : permet d’accéder à la page précédente / suivante. 6 Bouton ENTERE –– Si vous sélectionnez le programme en cours, vous pouvez le regarder. MEDIA.P –– Si vous sélectionnez un programme à venir, vous pouvez le réserver. Pour annuler la programmation, appuyez à nouveau sur la touche ENTERE et sélectionnez Annuler progr.. 2:10 Mar 1 Jui DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Vue chaînes - TV Today Discovery DiscoveryH&L five price-drop.tv QVC R4DTT Mode aff.

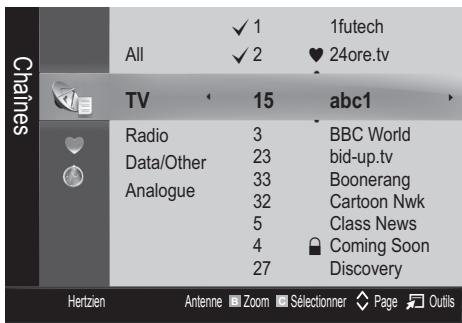

2010-3-23 15:16:44 Fonctions de base Gestionnaire de chaînes ¦¦ Utilisation des chaînes favorites Supprimez ou définissez des chaînes favorites et utilisez le guide des programmes pour les émissions numériques. Sélectionnez une chaîne dans l’écran Chaînes, Mes chaînes ou Programmé.

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery Sélectionner Page T Outils Chaînes : affiche la liste des chaînes selon le type de chaîne.

• Mes chaînes : affiche le groupe de la chaîne.

(dans Gestion chaînes) Affiche toutes les chaînes favorites. ■■ Modifier mes chaînes t : vous pouvez définir les chaînes sélectionnées dans le groupe Mes chaînes souhaité. ✎✎Le symbole "*" s’affiche et la chaîne est définie en tant que Ma chaîne.

1. Sélectionnez une chaîne et appuyez sur le bouton

2. Ajoutez ou supprimez une chaîne dans les groupes

Ma chaîne de votre choix : 1, 2, 3 ou 4. xx Vous pouvez sélectionner un ou plusieurs groupes.

3. Après avoir modifié les réglages, vous pouvez

afficher la liste des chaînes de chaque groupe dans Mes chaînes. Programmé : affiche tous les programmes réservés actuellement. Gestion chaînes

Rouge (Antenne) : permet de basculer entre Hertzien et Câble. Chaînes ✎✎Utilisation des boutons de couleur avec la fonction xx B Vert (Zoom) : agrandit ou réduit un numéro de chaîne.

Jaune (Sélectionner) : Sélectionnez les chaînes voulues, puis appuyez sur le bouton jaune pour traiter toutes les chaînes sélectionnées en même temps. La marque c s’affiche à gauche des chaînes sélectionnées. Hertzien chaînes. (Les menus Options peuvent varier en fonction de la situation.) Icônes d’état des chaînes Icônes

Opération Chaîne analogique. Chaîne sélectionnée. Chaîne définie comme favorite. Programme en cours de diffusion. Chaîne verrouillée. Programme réservé.

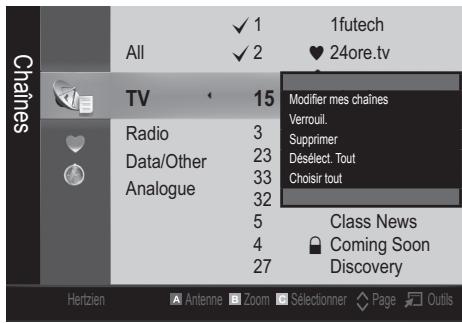

• 24ore.tv abc1 Modifier mes chaînes Verrouil. BBC World Supprimer Désélect.bid-up.tv Tout Choisir tout Boonerang

Cartoon Nwk Class News \ Coming Soon Discovery Sélectionner Page T Outils Menu Chaîne (Page) : permet d’accéder à la page suivante/ précédente. xx T (Outils) : affiche le menu d’options Gestion

All ¦¦ Nouvelle syntonisation des chaînes Antenne (Hertzien / Câble) Avant que votre téléviseur ne puisse commencer à mémoriser les chaînes disponibles, vous devez spécifier le type de la source du signal reliée au téléviseur (c’est-à-dire : soit une antenne, soit le câble). Pays L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. ■■ Chaîne numérique : permet de changer de pays pour les chaînes numériques. ■■ Chaîne analogique : permet de changer de pays pour les chaînes analogiques.

Français BN68-02588ABF-Fre.indb 12 2010-3-23 15:16:45 Mémorisation Manuelle Recherche automatiquement une chaîne et la mémorise dans le téléviseur. Recherche manuellement une chaîne et la mémorise dans le téléviseur. ✎✎Il est possible que les numéros de programme attribués automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Si une chaîne est verrouillée par la fonction Verrouillage Parental, la fenêtre de saisie du code PIN s’affiche. ✎✎Si une chaîne est verrouillée par la fonction Verrouillage Parental, la fenêtre de saisie du code PIN s’affiche. ■■ Chaîne numérique (Chaîne, Fréquence, Bande passante): (disponible en mode DTV) Une fois la recherche terminée, les chaînes de la liste sont mises à jour. ■■ Antennes Source (Hertzien / Câble) Sélectionnez la source d’antenne à mémoriser. ✎✎Lorsque vous sélectionnez Antenne → Hertzien : ■■ Source des chaînes (Numérique et Analogique / Numérique / Analogique) : sélectionnez la source des chaînes à mémoriser. ✎✎Lorsque vous sélectionnez Antenne → Câble : Lors de la sélection de Câble → Numérique et Analogique ou Numérique : Fournissez une valeur à rechercher pour les chaînes câblées. Mode de recherche (Complet / Réseau / Rapide) : recherche toutes les chaînes avec des stations de diffusion actives et les enregistre dans la mémoire du téléviseur. ✎✎ Si vous choisissez le mode Rapide, vous pouvez configurer Réseau, ID réseau, Fréquence, Modulation, Taux de symbole manuellement en appuyant sur le bouton de la télécommande. Réseau (Auto / Manuel) : sélectionnez le mode de réglage NID réseau Auto ou Manuel. ID réseau : si Réseau est défini sur Manuel, vous pouvez configurer un ID réseau à l’aide des boutons numériques. Fréquence : affiche la fréquence correspondant à la chaîne (varie d’un pays à l’autre). Modulation : affiche les valeurs de modulation disponibles. Taux de symbole : affiche les taux de symboles disponibles. 03 Fonctions de base Mémorisation Auto Chaîne, Fréquence, Bande passante. Fréquence, Modulation, Taux de symbole. ■■ Chaîne analogique (Programme, Système de Couleur, Système Sonore, Chaîne, Rechercher) : Si aucun son ne sort ou si le son produit est anormal, sélectionnez de nouveau la norme son requise. ✎✎Mode Canal xx P (mode Programme) : à la fin du réglage, des numéros de position compris entre P00 et P99 sont attribués aux stations de radiodiffusion de votre région. Dans ce mode, vous pouvez sélectionner une chaîne en saisissant son numéro de position. xx C (Mode canal Hertzien) / S (Mode canal Câble) : ces deux modes vous permettent de sélectionner une chaîne en entrant le numéro attribué à chaque chaîne câblée ou station de radiodiffusion hertzienne. ¦¦ Modification des chaînes Menu d’options Gestion chaînes (dans Gestion chaînes)

1. Sélectionnez une chaîne et appuyez sur le bouton TOOLS.

2. Modifiez le nom ou le numéro de la chaîne à l’aide du

menu Modif. nom chaîne ou Modif. num. chaîne. ■■ Modif. nom chaîne (chaînes analogiques uniquement) : attribuez le nom de votre choix à la chaîne. ■■ Modif. num. chaîne (chaînes numériques uniquement) : modifiez le numéro en appuyant sur les boutons numériques appropriés. ¦¦ Autres fonctionnalités Option de recherche du câble (en fonction du pays) Définit des options de recherche supplémentaires, telles que la fréquence et le taux de symbole pour une recherche sur un réseau câblé. ■■ Fréq. début / Fréq. fin : définit la fréquence dé début ou de fin (différente dans chaque pays). ■■ Modulation : affiche les valeurs de modulation disponibles. ■■ Taux de symbole : affiche les taux de symboles disponibles. Français BN68-02588ABF-Fre.indb 13

2010-3-23 15:16:46 Fonctions de base Menu d’options Gestion chaînes (dans Gestion chaînes) Définissez chaque chaîne à l’aide des options du menu Gestion chaînes (Verrouiller / Déverrouiller, Rappel programme, Tri des canaux, Supprimer, Sélectionner tout / Désélectionner tout). Les options de menu peuvent varier selon l’état de la chaîne.

1. Sélectionnez une chaîne et appuyez sur le bouton TOOLS.

Sélectionnez une fonction et modifiez ses réglages. ■■ Verrouiller / Déverrouiller : vous pouvez verrouiller une chaîne afin qu’elle ne puisse pas être sélectionnée ni visualisée. ✎✎REMARQUE xx Cette fonction n’est disponible que si l’option Verrouillage Parental est définie sur Activé xx L’écran de saisie du code PIN apparaît. Entrez votre code PIN à 4 chiffres ; "par défaut "0-0-0-0". Modifiez le code PIN à l’aide de l’option Modifier PIN. ■■ Rappel programme : vous pouvez programmer l’affichage automatique d’une chaîne déterminée à l’heure prévue. Avant d’utiliser cette fonction, vous devez régler l’heure. ✎✎ Lorsqu’une chaîne numérique est sélectionnée, appuyez sur le bouton ► pour afficher le programme numérique. ■■ Tri des canaux (chaînes analogiques uniquement) : cette opération vous permet de changer les numéros de programme des chaînes mémorisées. Cela peut s’avérer nécessaire après avoir utilisé la mémorisation automatique. Transfert liste chaînes Importe ou exporte la carte des chaînes. Vous devez connecter un périphérique de stockage USB pour utiliser cette fonction. ✎✎L'écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. ✎✎Le code PIN par défaut d'un nouveau téléviseur est "0-0-0-0". ■■ Importer depuis le périphérique USB : permet d'importer une liste de chaînes depuis un périphérique USB. ■■ Exporter vers le périphérique USB : permet d'exporter une liste de chaînes vers un périphérique USB. Réglage fin (Chaînes analogiques uniquement) Si le signal est faible ou déformé, vous pouvez effectuer manuellement un réglage fin du canal. ✎✎Les chaînes qui ont fait l’objet d’un réglage fin sont indiquées par un astérisque "*". ✎✎Pour réinitialiser le réglage précis, sélectionnez Réinit.. Menu Image ■■ Supprimer: Vous pouvez supprimer une chaîne afin d'afficher les chaînes de votre choix. ¦¦ Changement du mode Image prédéfini ■■ Sélectionner tout / Désélectionner tout : permet de sélectionner toutes les chaînes ou de désélectionner celles sélectionnées dans le gestionnaire de chaînes. Mode t ■■ Dynamique : adapté à un environnement lumineux. Programmé (dans Gestion chaînes) Vous pouvez visualiser, modifier ou supprimer une émission dont vous avez réservé l’affichage. ■■ Infos modif. : permet de modifier une émission dont vous avez réservé l’affichage. ■■ Annuler progr. : permet d’annuler une émission dont vous avez réservé l’affichage. ■■ Information : permet d’afficher une émission dont vous avez réservé l’affichage (et d’en modifier les informations de réservation). ■■ Sélectionner tout / Désélectionner tout : sélectionne ou désélectionne tous les programmes réservés. ■■ Standard : adapté à un environnement normal. ■■ Cinéma : convient au visionnage de films dans une pièce sombre. ¦¦ Réglages des paramètres de l’image Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) Votre téléviseur dispose de plusieurs options de réglage pour le contrôle de la qualité d’image. ✎✎REMARQUE xx La fonction Teinte (V/R) n’est pas disponible dans les modes TV, Ext., AV analogiques du système PAL. Liste des chaînes xx En mode PC, vous ne pouvez modifier que les Vous pouvez afficher toutes les chaînes POWERrecherchées. options Rétroéclairage, Contraste et Luminosité. xx Les paramètres peuvent être réglés et mémorisés

Sélectionnez le type d’image que vous préférez. pour chaque dispositif externe connecté au téléviseur. xx La réduction de la luminosité de l’image se traduit par une consommation d’énergie moindre. Français BN68-02588ABF-Fre.indb P.SIZE S.MODE P.MODE 2010-3-23 15:16:46 ■■ Balance blancs : permet de régler la température des couleurs afin d’obtenir une image plus naturelle. Solution Eco Aj. Rouge / Aj. Vert / Aj. Bleu : permet de régler la profondeur de chaque couleur (rouge, vert, bleu). ■■ Mode éco. (Arrêt / Bas / Moyen / Elevé / Image désactivée / Auto.) t : permet de régler la luminosité du téléviseur afin de réduire la consommation d’énergie. Si vous sélectionnez Image désactivée, l’écran est éteint, mais le son reste actif. Appuyez sur n'importe quel bouton, excepté celui du volume, pour allumer l'écran. Régl. Rouge / Régl. vert / Régl. bleu : permet de régler la luminosité de chaque couleur (rouge, vert, bleu). ■■ Pas signal veille (Arrêt / 15 min / 30 min / 60 min) : active le mode Veille si l’état "Absence de signal" ou "Vérifier le signal du câble" reste actif pendant une période définie par l’utilisateur. ✎✎ Il est désactivé lorsque le PC est en mode d’économie d’énergie. (Disponible en mode Standard / Cinéma) Vous pouvez régler les paramètres avancés de votre écran, notamment la couleur et le contraste. ✎✎En mode PC, vous ne pouvez modifier que les options Contraste Dynamique, Gamma et Balance blancs.

RVB uniquement : Arrêt Espace de couleur : Natif ✎✎En mode PC, vous pouvez uniquement apporter des Nuance Coul. Taille Mode écran Filtre Bruit num. MPEG Nosie Filter Niv. noir HDMI Mode Film : Normal : 16:9 : 16:9 : Auto. : Auto. : Normal : Arrêt

U Déplacer E Entrer R Retour

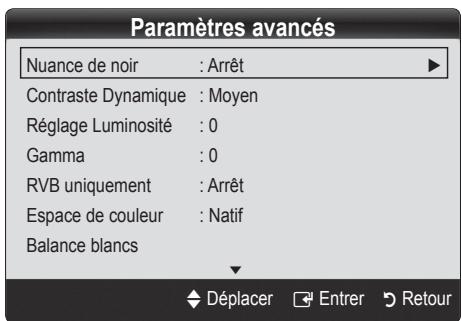

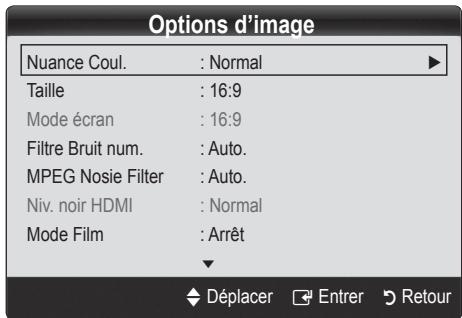

Contraste Dynamique : Moyen Gamma Options d’image

Paramètres avancés Réglage Luminosité ■■ Netteté des contours (Arrêt / Activé) : fait ressortir les contours des objets. Options d’image Paramètres avancés : Arrêt ■■ Ton chair : accentue le "Ton chair" rose. modifications aux options Nuance Coul. et Taille et Temps Protection auto. ¦¦ Modification des options d’image Nuance de noir Réinit. : rétablit les paramètres par défaut de l’option Balance blancs. 03 Fonctions de base ¦¦ Solutions économiques Balance blancs

■■ Nuance Coul. (Froide / Normal / Chaude1 / Chaude2) ✎✎ Les options Chaude1 ou Chaude2 sont désactivées lorsque le mode d’image est Dynamique. ✎✎ Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté à une entrée du téléviseur. U Déplacer E Entrer R Retour ■■ Nuance de noir (Arrêt / Sombre / Plus sombre / Le plus sombre) : sélectionnez le niveau de noir afin de régler la profondeur d’écran. ■■ Contraste Dynamique (Arrêt / Bas / Moyen / Elevé) : permet de régler le contraste de l’écran. ■■ Réglage Luminosité (-2~+2) : permet d’augmenter la luminosité des images sombres. Désactivé en mode PC.

■■ Gamma : permet de régler l’intensité des couleurs primaires. ■■ RVB uniquement (Arrêt / Rouge / Vert / Bleu) : vous pouvez régler la Couleur ou la Teinte du Rouge, Vert ou Bleu pour l’image d’un dispositif externe (lecteur DVD, système home cinéma, etc.). ■■ Espace de couleur (Auto / Natif ) : Permet de régler la gamme des couleurs disponibles pour créer l'image. Français BN68-02588ABF-Fre.indb 15

2010-3-23 15:16:46 Fonctions de base ■■ Taille : il se peut que votre décodeur câble / récepteur satellite dispose de son propre jeu de tailles d’écran. Il est toutefois vivement conseillé d’utiliser le mode 16:9. P.SIZE 16:9 Auto : règle automatiquement la taille de l’image sur le format 16:9. 16:9 : règle la taille de l’image sur 16:9 pour les DVD ou la diffusion au format grand écran. Zoom large : agrandit l’image à une taille supérieure à 4:3. ✎✎ Réglez la position à l’aide des boutons ▲, ▼. Zoom : agrandit l’image en 16:9 (dans le sens vertical) pour l’adapter à la taille de l’écran. ✎✎ Réglez la position ou la taille à l’aide des boutons

4:3 : il s’agit du paramètre par défaut pour un film ou DUAL une diffusion normale. ✎✎ Ne regardez pas un film au format 4:3 pendant une période prolongée. Les traces de bordures situées sur la gauche, sur la droite et au centre de l’écran peuvent donner lieu au phénomène de rémanence (brûlure d’écran) non couvert par la garantie. Adapter écran : affiche l’intégralité de l’image sans SUB.T coupure lors de l’entrée de signaux HDMI (720p / 1080i / 1080p) ou Composant (1080i / 1080p). ✎✎REMARQUE xx Après avoir sélectionné Adapter écran en mode HDMI (720p / 1080i / 1080p) ou Composant (1080i/1080p), il se peut que vous deviez centrer l’image :

1. Appuyez sur le bouton ◄ ou ► pour sélectionner

2. Appuyez sur le bouton ENTERE.

3. Appuyez sur le bouton ▲, ▼, ◄ ou ► pour

déplacer l’image. xx Les options de taille de l’image peuvent varier en fonction de la source d’entrée. xx Les options disponibles peuvent varier en fonction du mode sélectionné. xx En mode PC, seuls les modes 16:9 et 4:3 peuvent ■■ Mode écran (16:9 / Zoom large / Zoom / 4:3) : disponible S.MODE uniquement lorsque la tailleP.MODE d’image est définie sur 16:9 Auto. Vous pouvez déterminer la taille d’image souhaitée sur 4:3 WSS (Wide Screen Service) ou sur la taille d’origine. Chaque pays européen impose une taille d’image différente. ✎✎ Non disponible en mode PC, Composant et HDMI. ■■ Filtre Bruit num. (Arrêt / Bas / Moyen / Elevé / Auto / Visualisation auto.) : lorsque le signal de diffusion est faible, des bruits parasites ou une impression fantôme peuvent apparaître. Sélectionnez l’une des options jusqu’à l’obtention d’une image de qualité optimale. Visualisation auto. : Lors du changement des chaînes analogiques, il affiche l'intensité du signal. ✎✎ Disponible uniquement pour les chaînes analogiques. ✎✎ Lorsque la barre est verte, vous recevez le meilleur signal possible. MEDIA.P ■■ Filtre Bruit MPEG (Arrêt / Bas / Moyen / Elevé / Auto.) : réduit le bruit MPEG afin d’offrir une meilleure qualité d’image. ✎✎ Désactivé en mode PC. ■■ Niv. noir HDMI (Normal / Bas) : permet de choisir le niveau de noir pour régler la profondeur de l’écran. GUIDE AD(signaux ✎✎ Disponible uniquement en mode HDMI RVB). ■■ Mode Film (Arrêt / Auto.1 / Auto.2) : règle le téléviseur de sorte qu’il détecte et traite automatiquement les signaux de cinéma en provenance de toutes les sources et adapte l’image afin d’obtenir une qualité optimale. ✎✎ Disponible en modes TV, AV, COMPOSANT (480i / 1080i) et HDMI (480i / 1080i). ■■ Temps protection auto (2 heures / 4 heures / 8 heures / 10 heures / Arrêt) : si la même image reste affichée à l'écran, le dispositif de protection automatique contre les brûlures d'écran sera activé. Réinitialisation de l’image (OK / Annuler) Rétablit les paramètres par défaut du mode d’image actuel. être réglés. xx Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté à une entrée du téléviseur. xx Si vous utilisez la fonction Adapter écran avec l’entrée HDMI 720p, une ligne sera coupée en haut, en bas, à gauche et à droite, comme c’est le cas avec la fonction Overscan.

Français BN68-02588ABF-Fre.indb 16 2010-3-23 15:16:47 Réglez le mode d’entrée sur PC. Réglage Automatique t Cette option permet de régler les positions/valeurs de fréquence et d’affiner automatiquement les paramètres. ■■ Cinéma : offre le meilleur son pour les films. ■■ Voix claire : accentue les voix par rapport aux autres sons. ■■ Amplifier : augmente l’intensité du son aigu pour garantir une meilleure écoute aux personnes malentendantes. ✎✎Non disponible en cas de connexion à l’aide d’un câble ¦¦ Réglage des paramètres sonores Ecran Egaliseur HDMI/DVI. ■■ Régl. Base / Regl. Préc : élimine ou réduit les parasites visuels. Si vous ne pouvez pas éliminer ces parasites au moyen d’un réglage précis uniquement, réglez la fréquence (Régl. Base) au mieux, puis effectuez de nouveau un réglage précis. Une fois les parasites réduits, effectuez un nouveau réglage de l’image pour l’aligner au centre de l’écran. ■■ Position : réglez la position de l’écran du PC à l’aide des boutons directionnels (▲ / ▼ / ◄ / ►). ■■ Réinitialiser Image : rétablit les paramètres d’image par défaut. Utilisation de votre téléviseur comme écran d’ordinateur (PC) Configuration de votre logiciel PC (instructions basées sur Windows XP) En fonction de la version de Windows et de la carte graphique utilisées, les écrans affichés sur votre PC peuvent être différents. Cependant, les mêmes informations de configuration de base seront généralement appliquées. Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.

1. Cliquez sur "Panneau de configuration" dans le menu

Démarrer de Windows.

2. Cliquez sur "Apparence et thèmes" dans la fenêtre

"Panneau de configuration". Une boîte de dialogue s’ouvre alors.

3. Cliquez sur "Affichage" pour ouvrir une autre boîte de

4. Accédez à l’onglet "Paramètres" dans la boîte de

dialogue Propriétés de l’Affichage. yy Réglage correct de la taille (résolution) [Optimal : 1360 x 768 pixels] yy S’il existe une option de fréquence verticale dans la boîte de dialogue des paramètres d’affichage, la valeur correcte est "60" ou "60 Hz". Sinon, cliquez sur "OK" et quittez la boîte de dialogue. Menu Son ¦¦ Changement du mode Son prédéfini Mode t ■■ Standard : sélectionne le mode son normal. 03 Fonctions de base ¦¦ Configuration du téléviseur avec le PC Règle le mode Son. ■■ Balance G/D : règle la balance entre les haut-parleurs droit et gauche. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Réglage de la bande passante) : règle le niveau des fréquences de bande passante spécifiques. ■■ Réinit. : rétablit les paramètres par défaut de l’égaliseur. ¦¦ Systèmes sonores, etc. Virtual Surround (Arrêt / Activé) Cette fonction garantit un son surround virtuel 5.1 canaux par le biais de deux haut-parleurs ou d’un casque grâce à la technologie HRTF (Head Related Transfer Function Fonction de transfert asservie aux mouvements de la tête). ✎✎Si l’option Sélection Haut-parleur est définie sur Ht-parl ext, Virtual Surround est désactivé. Clarté Dialogues (Arrêt / Activé) Cette fonction permet d’accentuer l’intensité d’une voix par rapport au fond musical ou aux effets sonores, de manière à rendre les dialogues plus clairs lorsque vous regardez une émission. Langue Audio (chaînes numériques uniquement) Permet de modifier la valeur par défaut des langues audio. ✎✎La langue disponible peut varier en fonction de l’émission. Format Audio (MPEG / Dolby Digital 5.1) (chaînes numériques uniquement) Lorsque le son est émis à la fois par le haut-parleur principal et le récepteur audio, un effet d’écho peut se produire en raison de la différence de vitesse de décodage entre le hautparleur principal et le récepteur audio. Dans ce cas, utilisez la fonction Haut-parleur TV. ✎✎L’option Audio Format peut varier en fonction de l’émission. Le son Dolby Digital 5.1 est disponible uniquement en cas de connexion d’un haut parleur externe au moyen d’un câble optique. ■■ Musique : accentue la musique par rapport aux voix. Français BN68-02588ABF-Fre.indb 17

2010-3-23 15:16:47 I-II DUAL MEDIA.P Fonctions de base Description audio (non disponible dans tous les pays) GUIDE SUBT. (chaînes numériques uniquement) Cette fonction traite le flux audio relatif à la description audio (AD) lorsqu’il est envoyé avec le son principal par le radiodiffuseur.

■■ Description audio (Arrêt / Activé) : active ou désactive la fonction de description audio. ■■ Volume : permet de régler le volume de description audio. Volume auto (Arrêt / Normal / Nuit) Pour équilibrer le niveau de volume sur chaque canal, définissez cette option sur Normal. ■■ Nuit : ce mode garantit un environnement sonore de meilleure qualité que le mode Normal, avec une absence pratiquement totale de parasites. Il s’avère particulièrement utile pendant la nuit. Sélection Haut-parleur (Ht-parl ext / Haut-parleur TV) Un effet d’écho peut se produire en raison de la différence de vitesse de décodage entre le haut-parleur principal et le récepteur audio. Dans ce cas, réglez le téléviseur sur Ht-parl ext. ✎✎Lorsque l’option Sélection Haut-parleur est définie sur Ht-parl ext, les boutons de volume et MUTE ne sont pas opérationnels et les paramètres sonores sont limités. ■■ Sortie SPDIF : le format SPDIF (Sony Philips Digital InterFace) est utilisé pour fournir du son numérique, en réduisant les interférences vers les haut-parleurs et divers dispositifs numériques, tels qu’un lecteur DVD. Format Audio : lors de la réception d’une émission de télévision numérique, vous avez le choix entre les options PCM, Dolby Digital ou DTS. pour le format de sortie audio numérique (SPDIF). ✎✎ La connexion de haut-parleurs 5.1 canaux dans un environnement Dolby Digital vous permet d’optimiser votre environnement sonore 3D interactif. Retard Audio : cette option permet de corriger le décalage audio/vidéo lorsque vous regardez la télévision ou une vidéo et diffusez la sortie audio numérique sur un dispositif externe tel qu’un récepteur AV. ■■ Comp Dolby Digital (Ligne / RF) : cette fonction réduit la disparité entre un signal Dolby Digital et un signal vocal (à savoir, Audio MPEG, HE-AAC, Son ATV). ✎✎ Sélectionnez Ligne pour obtenir un son dynamique et RF pour réduire la différence entre les sons forts et faibles pendant la nuit. Ligne : permet de définir le niveau de sortie des signaux supérieurs ou inférieurs à -31 dB (référence) sur -20 dB ou -31 dB. RF : permet de définir le niveau de sortie des signaux supérieurs ou inférieurs à -20 dB (référence) sur -10 dB ou -20 dB. Réinitialisation du son (OK / Annuler) Rétablit les paramètres sonores par défaut définis en usine. ✎✎Lorsque l’option Sélection Haut-parleur est définie sur Ht-parl ext, vous devez utiliser les paramètres suivants : xx Haut-parleur TV : Arrêt, Ht-parl ext : Activé ✎✎Lorsque l’option Sélection Haut-parleur est définie sur Haut-parleur TV, vous devez utiliser les paramètres suivants : xx Haut-parleur TV : Activé, Ht-parl ext : Activé ✎✎En l’absence de signal vidéo, les deux haut-parleurs sont coupés. Paramètre supp. (chaînes numériques uniquement) ■■ Niveau Audio DTV (MPEG / HE-AAC) : cette fonction vous permet de réduire la disparité d’un signal vocal (à savoir l’un des signaux reçus lors d’une émission de télévision numérique) sur le niveau souhaité. ✎✎ En fonction du type de signal de radiodiffusion, les options MPEG / HE-AA) peuvent être réglées sur une valeur comprise entre -10 dB et 0 dB. ✎✎ Pour augmenter ou diminuer le volume, réglez ces valeurs entre 0 et -10, respectivement.

Français BN68-02588ABF-Fre.indb 18 2010-3-23 15:16:47 Antenne (lorsque Source est réglé sur TV) : sélectionnez ATV ou DTV. ¦¦ Réglage de l’heure Chaîne (lorsque Source est réglé sur TV) : sélectionnez la chaîne de votre choix. Heure Contenu (lorsque Source est réglé sur USB) : sélectionnez un dossier de la clé USB contenant les fichiers de musique ou les photos qui doivent être lus lors de la mise sous tension automatique du téléviseur. ■■ Horloge : le réglage de l’heure est nécessaire pour utiliser différentes fonctions de minuterie du téléviseur. OO L’heure actuelle s’affiche à chaque fois que vous

appuyez sur le bouton INFO. Si vous débranchez le cordon d’alimentation, vous devez régler de nouveau l’horloge. Mode Horloge (Auto. / Manuel) En fonction du signal et de la station de diffusion, il se peut que la configuration automatique de l’heure soit incorrecte. Dans ce cas, réglez l’heure manuellement. L’antenne doit être connectée pour permettre le réglage automatique de l’heure.

Réglage Horloge : Définissez manuellement les paramètres Jour, Mois, Année, Heure et Minute. Disponible uniquement lorsque l’option Mode Horloge est définie sur Manuel.

¦¦ Utilisation de la veille ■■ Veille t : éteint automatiquement le téléviseur après une période déterminée (30, 60, 90, 120, 150 ou 180 minutes). ✎✎ Pour annuler la fonction Veille, sélectionnez Arrêt. Réglage de la minuterie de mise en marche / arrêt ■■ Minuteur 1 / Minuteur 2 / Minuteur 3 : vous pouvez définir trois réglages de mise en marche/arrêt différents. Vous devez, au préalable, régler l’horloge. Minuteur 1

Répétition Une fois Dim Canal ATV Lun Mar Mer L Déplacer U Régler photo, la fonction Diaporama ne démarre pas. ✎✎ Les dossiers dont le nom est trop long ne peuvent pas être sélectionnés. ✎✎ Chaque périphérique USB utilisé se voit attribuer son propre dossier. Si vous utilisez plusieurs périphériques USB du même type, assurez-vous que les dossiers affectés à chacun d’eux portent des noms différents. Répétition : Sélectionnez Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel pour définir l'option suivant vos besoins. Si vous sélectionnez Manuel, vous pouvez choisir le jour d'activation de la minuterie. ✎✎ Le symbole c indique le jour sélectionné. ✎✎Mise hors tension auto. (disponible uniquement lorsque le téléviseur est allumé par le minuteur) : le téléviseur est mis hors tension automatiquement après trois heures d’inactivité pour éviter toute surchauffe. ¦¦ Verrouillage des programmes Sécurité ✎✎L’écran de saisie du code PIN s’affiche après l’écran de configuration. ■■ Verrouillage Parental (Arrêt / Activé) Vous pouvez verrouiller des chaînes dans la fonction Gestion chaînes afin d’empêcher certains utilisateurs, tels que des enfants, de regarder des émissions qui ne leur sont pas destinées.

✎✎ Si le périphérique USB ne contient qu’une seule Modifiez le code PIN à l’aide de l’option Modifier PIN.

Période de désactivation Désactiver si le dossier contenant un fichier musical n’est pas sélectionné, la fonction de veille ne fonctionne pas correctement. ✎✎Entrez votre code PIN à 4 chiffres ; "par défaut "0-0-0-0". Période d’activation Désactiver ✎✎ Si la clé USB ne contient aucun fichier musical ou ✎✎ Disponible uniquement lorsque la source Entrée

Jeu Ven Sam E Entrer R Retour Période d’activation / Période de désactivation : sélectionnez l’heure, les minutes et l’action Activer / Désactiver. (Pour activer le minuteur selon les réglages définis, choisissez Activer.) Volume : sélectionnez le niveau de volume désiré. Source : sélectionnez le contenu TV ou USB à lire lors de la mise sous tension automatique du téléviseur. (L’option USB peut uniquement être sélectionnée lorsqu’un périphérique USB est connecté au téléviseur.) est définie sur TV. ■■ Verrouillage parental (Niveau parental) Cette fonction permet d’empêcher certains utilisateurs, tels que des enfants, de regarder des émissions qui ne leur sont pas destinées, à l’aide d’un code PIN à 4 chiffres défini par l’utilisateur. Autor. tout : déverrouille toutes les évaluations TV. ✎✎ Les options du menu Verrouillage parental diffèrent selon les pays. Français BN68-02588ABF-Fre.indb 19 03 Fonctions de base Menu Configuration

Fonctions de base ■■ Modifier PIN : permet de modifier le code personnel demandé pour pouvoir configurer le téléviseur. ✎✎ Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l’ordreP.SIZE suivant, ce qui a pour effet de le réinitialiser sur "0-0-0-0" : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche). Langue ■■ Langue des menus : définissez la langue des menus. ■■ Langue du télétexte : sélectionnez la langue de votre choix pour le télétexte. ✎✎ L’anglais est utilisé par défaut si la langue sélectionnée n’est pas diffusée. ■■ Préférence (Langue Audio principale / LangueI-IIAudio secondaire / Langue princ. sous-titres / Langue sec. DUAL sous-titres / Langue Télétexte principale / Langue Télétexte secondaire) : sélectionnez la langue qui sera utilisée par défaut lors de la sélection d’une chaîne. ✎✎REMARQUE xx Précautions et restrictions du mode Jeu –– Pour déconnecter la console de jeux et connecter un autre périphérique externe, définissez Mode jeu sur Arrêt dans le menu de configuration. –– Si vous affichez le menu du téléviseur en Mode Jeu, l’écran tremble légèrement. xx L'option Mode Jeu n'est pas disponible dans les modes TV et PC. MEDIA.P xx Après avoir connecté la console de jeux, définissez Mode Jeu sur Activé pour disposer d’une bonne qualité d’image. est défini sur Standard et le mode Son, sur Cinéma. SUBT. pas opérationnelle avec les modes Composant, ou HDMI. ■■ Sous-titres (Arrêt / Activé) : active ou désactive les sous-titres. ■■ Mode (Normal / Malentendant) : configure le mode des sous-titres. ■■ Langue des sous-titres : définit la langue des soustitres. ✎✎ Si le programme visionné ne prend pas en charge la fonction Malentendant, le mode Normal est automatiquement activé, même si le mode Malentendant est sélectionné. ✎✎ L’anglais est utilisé par défaut si la langue sélectionnée n’est pas diffusée. Général xx Si Mode Jeu est défini sur Activé : le mode Image Sous-titres ✎✎La fonctionnalité sous-titres n'est Si le programme diffuse du texte numérique, cette fonction S.MODE P.MODE est activée. ■■ Mode Jeu (Arrêt / Activé) : lorsque vous connectez une console de jeux, telle qu’une PlayStation™ ou Xbox™, vous pouvez bénéficier d’une expérience ludique encore plus réaliste en sélectionnant le mode Jeu. ¦¦ Autres fonctionnalités Utilisez ce menu pour définir le mode Sous-titres. Texte numérique (Désactiver / Activer) (Royaume-Uni uniquement) ■■ Transparence menu (Lumineux / Sombre) : permet de GUIDE du menu. définir la transparence ■■ Mélodie (Arrêt / Bas / Moyen / Elevé) : cette option permet de définir la lecture d’une mélodie lors de la mise en marche ou l’arrêt du téléviseur. Interface commune ■■ CI Menu : permet à l’utilisateur d’opérer une sélection dans le menu du module CAM. Sélectionnez le menu CI en fonction du menu PC Card. ■■ Infos sur l’application : affiche des informations sur le module CAM inséré dans l’emplacement CI et sur la "CARTE CI ou CI+" insérée dans le module CAM. Vous pouvez installer le module CAM, que le téléviseur soit allumé ou éteint.

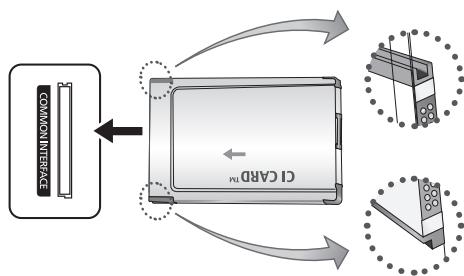

1. Vous pouvez acheter un module CI CAM chez le

revendeur le plus proche ou le commander par téléphone.

2. Insérez fermement la "CARTE CI ou CI+" dans le module

CAM en suivant le sens de la flèche.

3. Insérez le module CAM avec la "CARTE CI ou CI+" dans

la fente de l’interface commune (dans le sens de la flèche), de telle sorte qu’il soit aligné parallèlement à la fente.

4. Vérifiez si une image est visible sur une chaîne à signal

Français BN68-02588ABF-Fre.indb 20 2010-3-23 15:16:48 Installation de la version la plus récente Assistance Diagnostic automatique Le diagnostic automatique peut prendre quelques secondes; ce phénomène est normal. ■■ Test de l’image (Oui / Non) : utilisez cette option pour rechercher d’éventuels problèmes d’image et, si les problèmes persistent, vérifier la mire de couleur. ■■ Test du son (Oui / Non) : utilisez la mélodie intégrée pour rechercher d’éventuels problèmes sonores. ✎✎ Si les haut-parleurs du téléviseur restent muets, avant d’effectuer le test du son, vérifiez que l’option Sélection Haut-parleur est réglée sur Haut-parleur TV dans le menu Son. ✎✎ La mélodie est diffusée pendant le test, même si l’option Sélection Haut-parleur est réglée sur Ht-parl ext. ou si le son a été désactivé en appuyant sur le bouton MUTE. ■■ Informations de signal : (chaînes numériques uniquement) soit la qualité de réception des chaînes HDTV est parfaite, soit les chaînes ne sont pas disponibles. Réglez votre antenne afin d’augmenter l’intensité du signal. ■■ Résolution des problèmes : consultez cette description s’il vous semble que le téléviseur rencontre un problème. ✎✎ Si aucun des conseils de dépannage ne s’applique au problème rencontré, contactez le service clientèle de Samsung. Une Mise à niveau du logiciel peut être effectuée via un signal de radiodiffusion ou en téléchargeant le microprogramme le plus récent sur une clé USB à partir du site Web samsung.com. Version actuelle indique que le logiciel est déjà installé sur votre téléviseur. ✎✎Le numéro de version est affiché au format suivant : "année/mois/jour_version". Mise à niveau du logiciel 2010/01/18_000001 USB Canal Mise à niveau en mode veille Arrêt Autre logiciel ----/--/--/--_------ ■■ Canal : met à niveau le logiciel en utilisant le signal de radiodiffusion. Si la fonction est sélectionnée pendant la période de transmission du logiciel, ce dernier est automatiquement recherché et téléchargé. Le temps nécessaire au téléchargement du logiciel dépend de l’état du signal.

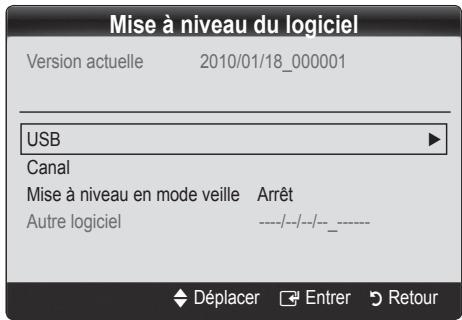

■■ Mise à niveau en mode veille : une mise à niveau manuelle est automatiquement effectuée à l’heure indiquée. Etant donné que la mise sous tension s’effectue de façon interne, il se peut que l’écran LCD s’allume légèrement. Le phénomène peut se poursuivre pendant plus d’une heure jusqu’à ce que la mise à jour du logiciel soit terminée. ■■ Autre logiciel (sauvegarde) : En cas problème avec le nouveau microprogramme (si, par exemple, le téléviseur ne fonctionne plus correctement), vous pouvez revenir à la version précédente. Si le logiciel a été modifié, la version existante s’affiche.

Mise à niveau du logiciel Version actuelle ■■ USB : insérez la clé USB Panneau arrière du téléviseur contenant le fichier de mise à niveau du microprogramme téléchargé sur www.samsung. com dans le téléviseur. Veillez Clé USB à ne pas couper l’alimentation, ni retirer la clé USB tant que les mises à niveau ne sont pas terminées. Une fois la mise à niveau du microprogramme terminée, le téléviseur se met automatiquement hors tension, puis se rallume. Lorsque la mise à niveau du logiciel est terminée, les paramètres vidéo et audio par défaut sont réinitialisés. Il est conseillé de prendre note des paramètres afin de pouvoir les rétablir facilement après la mise à niveau. 03 Fonctions de base ¦¦ Incrustation d’image (PIP) Guide de connexion HD Consultez ces informations lors de la connexion de périphériques externes au téléviseur. Contacter Samsung Consultez ces informations si le téléviseur ne fonctionne pas correctement ou si vous voulez mettre à niveau le logiciel. Vous y trouverez des informations concernant nos centres d’appel, ainsi que le téléchargement de nos produits et logiciels.

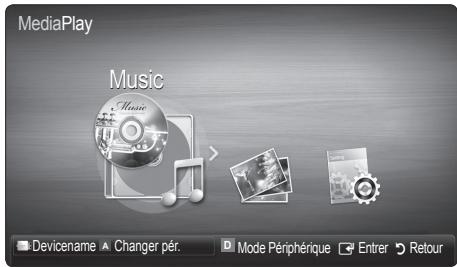

2010-3-23 15:16:48 Fonctions avancées Media Play MEDIA.P IDE Vous pouvez lire les photos, la musique et/ou les films enregistrés sur un périphérique USB de type MSC.

Mode Périphérique E Entrer R Retour ¦ Connexion d’un périphérique USB

1. Allumez votre téléviseur.

Panneau latéral du téléviseur

2. Connectez un périphérique USB contenant des fichiers photo, de la musique et/ou

des films à la prise USB (HDD) située sur le côté du téléviseur.

3. Lorsqu’un périphérique USB est connecté au téléviseur, une fenêtre contextuelle

s’ouvre. Vous pouvez alors sélectionner Media Play. ✎ Il se peut que le fonctionnement ne soit pas correct avec des fichiers multimédia sans licence. ✎ Ce qu’il faut savoir avant d’utiliser la fonction Media Play

Clé USB Le protocole MTP (Media Transfer Protocol) n’est pas pris en charge. Le système de fichiers prend en charge les formats FAT16, FAT32 et NTFS. Il est possible que certains types d’appareils photo numériques et de périphériques audio USB ne soient pas compatibles avec ce téléviseur. Media Play ne prend en charge que les périphériques de stockage de masse USB de la catégorie MSC. Cette dernière est dédiée aux périphériques de transport de masse uniquement. Il s’agit notamment des clés USB, lecteurs de cartes Flash et disques durs USB (les concentrateurs USB ne sont pas pris en charge). Les périphériques doivent être connectés directement au port USB du téléviseur. Avant de connecter l’appareil au téléviseur, sauvegardez vos fichiers afin d’éviter qu’ils ne soient endommagés ou que des données ne soient perdues. SAMSUNG ne saurait, en aucun cas, être tenue responsable de la perte de données ou de l’endommagement d’un fichier de données. Ne déconnectez pas le périphérique USB en cours de chargement. Plus la résolution de l’image est élevée, plus le temps d’affichage à l’écran sera long. La résolution JPEG maximale prise en charge est de 15 360 x 8 640 pixels. Pour les fichiers non pris en charge ou endommagés, le message «Format de fichier non compatible» s’affiche. Si le critère de tri est défini sur Aff. de base, il est possible d’afficher jusqu’à 1 000 fichiers dans chaque dossier. Les fichiers MP3 avec gestion des droits numériques (DRM) téléchargés à partir d’un site payant ne peuvent pas être lus. La technologie gestion numérique des droits (DRM) prend en charge la création de contenu, la distribution et la gestion du contenu de manière intégrée et complète (par exemple, la protection des droits et des intérêts des fournisseurs de contenu, la prévention de la copie illégale du contenu), ainsi que la gestion de la facturation et des règlements. Si plusieurs périphériques PTP sont connectés, vous ne pouvez en utiliser qu’un à la fois. Si plusieurs périphériques MSC sont connectés, il se peut que certains d’entre eux ne soient pas reconnus. Un périphérique USB nécessitant beaucoup de puissance (plus de 500 mA ou 5 V) ne sera peut-être pas pris en charge. Si un message d’avertissement de surcharge s’affiche lorsque vous connectez ou utilisez un périphérique USB, il se peut que le périphérique ne soit pas reconnu ou qu’il fonctionne mal. Si aucune entrée n’a été reçue au cours de la période définie dans le paramètre Temps protection auto, l’économiseur d’écran s’active. Si un câble d’extension USB est utilisé, il se peut que le périphérique USB ne soit pas reconnu ou que les fichiers qui y sont stockés ne soient pas lus. Si un périphérique USB connecté au téléviseur n’est pas reconnu, si la liste des fichiers qui y sont stockés est corrompue ou si un fichier de la liste est illisible, connectez le périphérique en question à l’ordinateur, formatez le périphérique et vérifiez la connexion. S’il s’avère qu’un fichier supprimé de l’ordinateur est encore présent lors de l’exécution de Media Play, utilisez la fonction «Vider la Corbeille» de l’ordinateur pour le supprimer définitivement. Français BN68-02588ABF-Fre.indb 22 2010-3-23 15:16:50 Accédez au fichier de votre choix à l’aide des boutons haut/bas/droite/gauche et appuyez ensuite sur le bouton ENTERE. La lecture du fichier commence. ✎✎Prise en charge de Mode Périphérique et Mode Contenu dans la page d’accueil Media Play. Informations : Vous pouvez vérifier le nom du fichier sélectionné, le nombre de fichiers, ainsi que la page. Section Liste de tri : Affiche l’ordre de tri standard. Music /Music 01.mp3 1/2

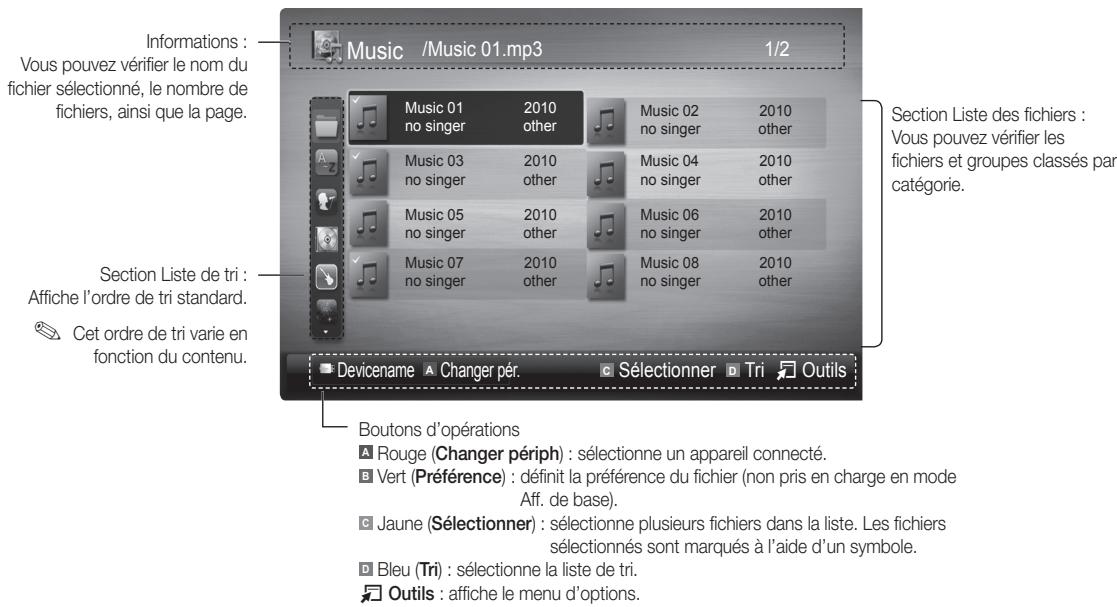

Section Liste des fichiers : Vous pouvez vérifier les fichiers et groupes classés par catégorie. 04 Fonctions avancées ¦¦ Affichage ✎✎ Cet ordre de tri varie en fonction du contenu. Devicename

Tri T Outils Boutons d’opérations A rouge (Changer périph) : sélectionne un appareil connecté. B vert (Préférence) : d éfinit la préférence du fichier (non pris en charge en mode Aff. de base). C jaune (Sélectionner) : sélectionne plusieurs fichiers dans la liste. Les fichiers sélectionnés sont marqués à l’aide d’un symbole. D bleu (Tri) : sélectionne la liste de tri. T Outils : affiche le menu d’options. Musique Lecture de musique

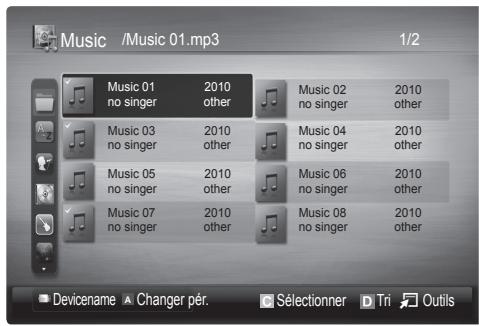

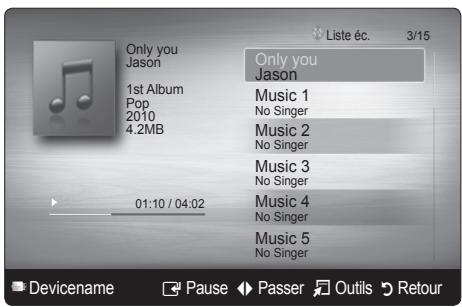

1. Appuyez sur le bouton ◄ ou ► pour sélectionner Musique et

appuyez ensuite sur ENTERE dans le menu Media Play. Only you Jason

2. Appuyez sur le bouton ◄/►/▲/▼ pour sélectionner le fichier musical

(Music) de votre choix dans la liste des fichiers. 1st Album Pop 4.2MB

3. Appuyez sur le bouton ENTERE.

3/15 No Singer Music 2 No Singer Music 3 –– Pendant la lecture d’un fichier audio, vous pouvez effectuer une recherche à l’aide des boutons ◄ et ►. No Singer 01:10 / 04:02 ✎✎Seuls les fichiers portant l’extension MP3 sont affichés. Les fichiers portant d’autres extensions ne s’affichent pas, même s’ils sont enregistrés sur le même périphérique USB. Liste éc. Only you Jason Music 1 Music 4 No Singer Music 5 No Singer Devicename E Pause L Passer T Outils R Retour ✎✎Si le son est déformé lors de la lecture de fichiers MP3, réglez l’option Egaliseur dans le menu Son. (Un fichier MP3 surmodulé peut être à l’origine d’un problème sonore.) Français BN68-02588ABF-Fre.indb 23

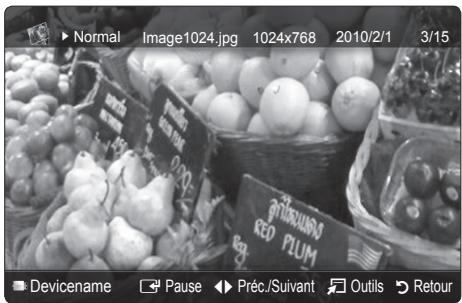

2010-3-23 15:16:51 Fonctions avancées Photos Visualisation d’une photo (ou d’un diaporama)

Appuyez sur le bouton ◄ ou ► pour sélectionner Photo et appuyez ensuite sur ENTERE dans le menu Media Play. Appuyez sur le bouton ◄/►/▲/▼ pour sélectionner la photo de votre choix dans la liste des fichiers. Appuyez sur le bouton ENTERE. –– Lorsqu’une liste de photos est affichée, appuyez sur le ENTERE de la télécommande pour lancer le diaporama. –– Tous les fichiers de la section Liste des fichiers seront affichés dans le diaporama. –– Pendant le diaporama, les fichiers apparaissent dans l’ordre, à partir de celui en cours d’affichage. Des fichiers musicaux peuvent être lus automatiquement pendant le diaporama, si l’option Fond musical est définie sur Activé. Il n’est pas possible de changer le Mode mus. de fond tant que le chargement de BGM n’est pas terminé.

Normal Devicename 2010/2/1 Image1024.jpg 1024x768 3/15 E Pause L Préc./Suivant T Outils R Retour ¦¦ Lecture de plusieurs fichiers Lecture des fichiers musicaux / vidéos / photos sélectionnés

Appuyez sur le bouton jaune dans la liste des fichiers pour sélectionner le fichier de votre choix. Répétez l’opération ci-dessus pour sélectionner plusieurs fichiers. REMARQUE xx La marque (c) s’affiche à gauche des fichiers sélectionnés. xx Pour annuler une sélection, appuyez à nouveau sur le bouton jaune. xx Pour désélectionner tous les fichiers, appuyez sur le bouton TOOLS et sélectionnez Désélectionner tout. Appuyez sur le bouton TOOLS et sélectionnez ensuite Lire contenu sélectionné.

Changer pér. Sélectionner Tri T Outils Lecture du groupe de fichiers musicaux / vidéos / photos

1. Lorsqu’une liste de fichiers est affichée, vous pouvez accéder à n’importe

quel fichier dans le groupe de votre choix.

2. Appuyez sur le bouton TOOLS et sélectionnez ensuite Lire le groupe actuel.

¦¦ Fonctions supplémentaires de Media Play Tri de la liste des fichiers Appuyez sur le bouton bleu dans la liste pour trier les fichiers. Catégorie Aff. de base Titre Préférence Opérations Affiche le dossier complet. Pour regarder les photos, sélectionnez le dossier. Les titres des fichiers sont triés et affichés par symbole / numéro / ordre alphabétique /ordre spécial. Les fichiers sont triés et affichés par préférence. Les préférences d'un fichier peuvent être modifiées dans la section Liste de fichiers à l'aide du bouton vert. Musique Photos

Le plus récent Trie et affiche les fichiers selon la date la plus récente.

Le plus ancien Trie et affiche les fichiers selon la date la plus ancienne.

Artiste Les fichiers musicaux sont triés par artiste dans l'ordre alphabétique.

Album Trie les fichiers musicaux par album et par ordre alphabétique.

Genre Trie les fichiers musicaux par genre. Trie les fichiers musicaux par ambiance. Vous pouvez modifier les informations d'ambiance de la musique. Trie et affiche les photos par mois.

Français BN68-02588ABF-Fre(22-).indd 24 2010-3-23 16:42:12 Menu d’options Opérations Mode de répétition Vous pouvez lire des fichiers musicaux, vidéo et en boucle. Réglage de l'image Vous pouvez régler les paramètres d'image. (p. 14, 15, 16) Réglage du son Arrêter le diaporama / Lancer le diaporama Vous pouvez régler les paramètres sonores. (p. 17, 18)

Vous pouvez lancer ou arrêter un diaporama. Zoom Vous pouvez définir l'effet utilisé lors du changement d'image dans le diaporama. Vous pouvez zoomer sur les images lorsque vous êtes en mode Plein écran. Arr.-plan Acc. Vous pouvez faire pivoter les images lorsque vous êtes en mode Plein écran. Information Vous pouvez afficher des informations détaillées sur le fichier lu. Effet du diaporama Music Photos

04 Fonctions avancées Menu des options de lecture de musique / photos

Paramètres Utilisation du menu Configuration ■■ Information : sélectionnez cette option pour afficher des informations sur le périphérique connecté. Français BN68-02588ABF-Fre.indb 25

2010-3-23 15:16:53 Informations supplémentaires Fonction Télétexte de chaîne analogique La page d’index du télétexte contient des instructions sur l’utilisation du service. Pour que les informations du télétexte s’affichent correctement, la réception des chaînes doit être stable. Autrement, des informations pourraient manquer ou certaines pages ne pas s’afficher. ✎ Vous pouvez changer de page de télétexte en appuyant sur les boutons numériques de la télécommande.

/ (Télétexte actif / Mixte) : permet d'activer le mode Télétexte après avoir choisi la chaîne diffusant le service. Appuyez deux fois sur ce bouton pour superposer le mode Télétexte à l'émission en cours de diffusion.

8 (mémoriser) : stocke les pages du télétexte.

4 (taille) : permet d'afficher la

9 (maintenir) : permet de

6 (index) : affiche, à tout

5 (révéler) : affiche le texte

moment, la page d'index (sommaire) du télétexte.

sélectionner le mode Télétexte (LIST/FLOF). si vous appuyez sur ce bouton en mode LISTE, vous accédez au mode d'enregistrement de liste. Dans ce mode, vous pouvez enregistrer une page télétexte dans une liste à l'aide du bouton 8 (mémoriser).

3 (page précédente) : affiche la page précédente du télétexte. bloquer l'affichage sur une page 3 précise, si celle-ci est reliée à plusieurs pages secondaires qui s'affichent automatiquement les unes après les autres. Pour reprendre l'affichage des autres pages, appuyez à nouveau sur ce bouton. 0 (mode) : permet de

page suivante du télétexte. moitié supérieure de l'écran en caractères deux fois plus grands. 1 Pour afficher la moitié inférieure de l'écran au même format, appuyez une nouvelle fois sur ce bouton. 2 Appuyez à nouveau pour rétablir le mode d'affichage normal.

2 (page suivante) : affiche la masqué (les réponses à un questionnaire, par exemple). Appuyez à nouveau sur ce bouton pour rétablir le mode d'affichage normal. 7 (annuler) : affiche le ! programme en cours pendant la recherche d'une page Boutons de couleur (rouge / @ vert / jaune / bleu) : si la société de radiodiffusion utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d'un code couleur et peuvent être sélectionnés à l'aide des boutons de couleur de la télécommande. Appuyez sur le bouton dont la couleur correspond à celle de la rubrique souhaitée. La page affiche d'autres informations en couleur que vous pouvez sélectionner de la même manière. Pour afficher la page précédente ou suivante, appuyez sur le bouton de la couleur correspondante. 1 (sous-page) : affiche la souspage disponible. Les pages de télétexte sont organisées en six catégories : Catégorie Contenu Catégorie Contenu

Numéro de la page sélectionnée.

Identité de la chaîne émettrice.

Numéro de la page actuelle ou indications de recherche.

Informations sur l'état. Informations FASTEXT.

Français BN68-02588ABF-Fre.indb 26 2010-3-23 15:16:53 ¦¦ Installation du kit de montage mural Les éléments du support mural (vendus séparément) permettent de fixer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec les éléments du support mural. Faites appel à un technicien pour installer la fixation murale. Si vous choisissez d’effectuer vous-même l’installation murale, Samsung Electronics ne saurait être tenue responsable des éventuels dommages matériels ou des éventuelles blessures dont vous, ou d’autres personnes, pourriez être victimes. ¦¦ Caractéristiques du kit de fixation murale (VESA) ✎✎Le kit de fixation murale est vendu séparément. 05 Informations supplémentaires Installation du support mural Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures. ✎✎REMARQUE xx Samsung Electronics ne saurait être tenu responsable de tout dommage sur le produit ni de toute blessure subie par vous ou par d’autres personnes si vous choisissez d’effectuer l’installation murale. xx Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous. xx Le kit de fixation murale s’accompagne d’un manuel d’installation détaillé et de toutes les pièces nécessaires au montage. xx N’utilisez pas de vis plus longues que la dimension standard, car elles pourraient endommager l’intérieur du téléviseur. xx Pour les fixations murales non conformes aux spécifications des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques. xx N’utilisez pas de vis non conformes aux spécifications des vis VESA standard. xx Ne serrez pas trop les vis ; cela pourrait, en effet, endommager le produit ou provoquer sa chute, entraînant des blessures. Samsung ne peut être tenue responsable de ce type d’accident. xx Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l’utilisation d’une fixation murale non-VESA ou non spécifiée, ou si l’utilisateur ne suit pas les instructions d’installation du produit. xx Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés. Famille de produits pouces 19~22 TELEVISEUR LCD 23~29 30~40 46~55 57~65 70~80 80~ Spéc. VESA (A * B) 75 X 75 100 X 100 200 X 100 200 X 200 400 X 400 600 X 400 800 X 400 1400 X 800 Vis standard Quantité

N’installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter. Français BN68-02588ABF-Fre.indb 27

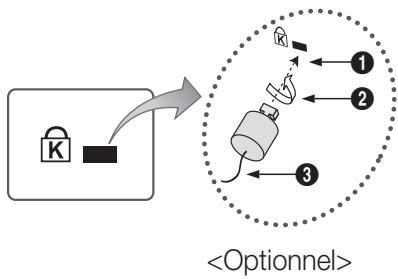

2010-3-23 15:16:54 Informations supplémentaires Verrou antivol Kensington L’antivol Kensington est un dispositif utilisé pour fixer physiquement le système lorsqu’il est utilisé dans un endroit public. L’aspect et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Consultez le manuel fourni avec le verrou Kensington pour 2 obtenir des instructions d’utilisation.

✎✎Une icône “ ” est présente à l’arrière du téléviseur. Un verrou Kensington se trouve à côté de l’icône “ ”.

1. Insérez le dispositif de verrouillage dans la fente Kensington du

téléviseur LCD 1, puis tournez-le dans le sens de verrouillage 2.

2. Branchez le câble du verrou Kensington 3.

3. Fixez le verrou Kensington à un bureau ou tout autre objet lourd

inamovible. ✎✎Le dispositif de verrouillage est vendu séparément. ✎✎L’emplacement du verrou Kensington peut varier en fonction du modèle. Fixation du téléviseur au mur Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif antichute comme indiqué ci-après. ¦¦ Pour éviter toute chute du téléviseur ✎✎Les colliers, vis et chaînettes n’étant pas fournis, vous devez les acheter séparément.

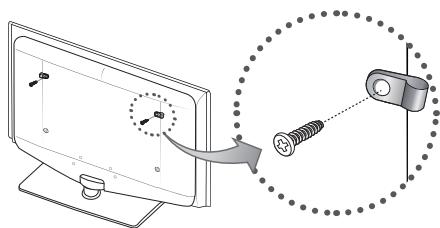

1. Faites passer les vis dans les colliers et fixez-les fermement au

mur. Assurez-vous que les vis sont bien fixées. Caractéristiques des vis xx Pour un téléviseur LCD de 23 à 29 pouces : M4 xx Pour un téléviseur LCD de 30 à 40 pouces : M6

2. Retirez les vis situées sur la partie centrale arrière du téléviseur,

placez-les dans les colliers, puis fixez-les à nouveau sur le téléviseur.

3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à

l’aide de chaînettes, puis attachez-les fermement.

✎✎Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d’usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel. Mur ✎✎Placez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière. ✎✎Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur. ✎✎Détachez la chaînette avant de déplacer le téléviseur.

Français BN68-02588ABF-Fre.indb 28 2010-3-23 15:16:55 Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces astuces de dépannage ne s’applique à votre problème, rendez-vous sur le site "www.samsung.com", puis cliquez sur Service ou contactez le centre d’appel dont les coordonnées figurent sur la couverture arrière du présent manuel. Problèmes Solutions et explications Qualité de l'image Exécutez tout d'abord le Test de l'image pour vérifier que votre téléviseur affiche correctement l'image de test. (Accédez à MENU - Assistance - Diagnostic automatique - Test de l'image) (P. 21) Si l'image de test s'affiche correctement, sa qualité médiocre peut être due à la source ou au signal. La qualité de l'image affichée par le téléviseur n'est pas aussi bonne que dans le magasin.

L'image est déformée : macrobloc, petit bloc, points, pixellisation

Si vous possédez un décodeur câble / boîtier décodeur analogique, passez à un décodeur numérique. Utilisez des câbles HDMI ou Composant pour fournir une qualité d'image HD (haute définition). Abonnés câble / satellite : essayez les chaînes HD dans la liste des canaux. Connexion de l'antenne : essayez les chaînes HD après avoir effectué une mémorisation automatique. ✎✎ De nombreuses chaînes HD sont mises à niveau par rapport à du contenu SD (définition standard). Réglez la résolution de sortie vidéo du décodeur câble/boîtier décodeur sur 1080i ou 720p. Veillez à respecter la distance minimale recommandée entre vous et le téléviseur (distance basée sur la taille et la définition du signal). La compression de contenu vidéo peut engendrer une déformation de l'image, en particulier pour les mouvements rapides comme le sport et les films d'action. Un niveau de signal faible ou de mauvaise qualité peut déformer l'image. Il ne s'agit pas d'un problème lié au téléviseur. Couleur incorrecte ou manquante.

Si vous utilisez une connexion Composant, assurez-vous que les câbles Composant sont raccordés aux prises appropriées. Des raccordements desserrés ou incorrects peuvent engendrer des problèmes au niveau de la couleur ou un écran vide. La couleur ou la luminosité est de mauvaise qualité.

Réglez les options Image dans le menu du téléviseur (accédez au mode Image / Couleur / Luminosité / Netteté) Réglez l'option Mode éco. dans le menu du téléviseur (accédez à MENU - Image - Solution Eco Mode éco.) Essayez de réinitialiser l'image pour en afficher les paramètres par défaut (accédez à MENU - Image - Réinitialisation de l'image)

Il y a une ligne pointillée sur les bords de l'écran.

Si la taille de l'image est définie sur Adapter écran, réglez le paramètre sur 16:9. (P. 16) Changez la résolution du décodeur câble/boîtier décodeur. L'image est en noir et blanc.

Si vous utilisez une entrée composite AV, connectez le câble vidéo (jaune) au connecteur vert de l'entrée composant 1 du téléviseur. Lors d'un changement de chaîne, l'image se bloque, est déformée ou s'affiche avec un léger décalage.

En cas de raccordement à un décodeur câble, essayez de réinitialiser ce dernier. Rebranchez le cordon d'alimentation secteur et patientez jusqu'au redémarrage du décodeur câble. Cette opération peut prendre jusqu'à 20 minutes. Réglez la résolution de sortie du décodeur câble sur 1080i ou 720p.

Qualité sonore Exécutez tout d'abord le Test du son pour vérifier que le système audio de votre téléviseur fonctionne correctement. (Accédez à MENU - Assistance - Diagnostic automatique - Test du son) (P. 21) Si le système audio fonctionne correctement, le problème lié au son peut provenir de la source ou du signal. Il n'y a aucun son ou celui-ci est trop faible au volume maximum.

Vérifiez le volume de l'appareil externe connecté à votre téléviseur. La qualité d'image est bonne, mais aucun son n'est émis.

Réglez l'option Sélection Haut-parleur sur Haut-parleur TV dans le menu Son. (P. 18) Si vous utilisez un appareil externe, assurez-vous que les câbles audio sont raccordés aux prises d'entrée audio appropriées du téléviseur. Si vous utilisez un appareil externe, vérifiez l'option de sortie audio de l'appareil connecté (il se peut, par exemple, que vous deviez définir l'option audio de votre décodeur câble sur HDMI si vous utilisez une connexion HDMI). Si vous utilisez un câble DVI-HDMI, un câble audio distinct est requis. Si votre téléviseur est équipé d'une prise casque, assurez-vous que rien n'y est connecté.

Les haut-parleurs émettent un son inhabituel.

Vérifiez les connexions des câbles. Vérifiez qu'aucun câble vidéo n'est raccordé à une entrée audio. Pour les connexions de télédistribution ou antenne, vérifiez l'intensité du signal. Un niveau de signal faible peut provoquer une distorsion sonore. Français BN68-02588ABF-Fre.indb 29 05 Informations supplémentaires Dépannage

2010-3-23 15:16:55 Informations supplémentaires Problèmes Solutions et explications Aucune image, aucune vidéo Le téléviseur ne s'allume pas.

Le téléviseur s'éteint automatiquement.

Aucune image / vidéo n’est affichée.

Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur. Vérifiez que la prise murale est opérationnelle. Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après. Vérifiez que la fonction Veille est réglée sur Arrêt dans le menu Configuration. (P. 19) Si votre PC est connecté au téléviseur, vérifiez les paramètres d'alimentation de votre PC. Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur. Lorsque vous regardez la télévision sur une connexion de télédistribution ou antenne, le téléviseur s'éteint après 10 à 15 minutes en l'absence de signal. Vérifiez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux appareils externes, puis rebranchez-les). Réglez les sorties vidéo de vos périphériques externes (décodeur câble / boîtier décodeur, lecteur DVD, lecteur Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur. Vérifiez que les appareils connectés sont sous tension. Veillez à sélectionner la source appropriée du téléviseur en appuyant sur le bouton SOURCE de la télécommande du téléviseur. Connexion RF (câble/antenne) Le téléviseur ne reçoit pas toutes les chaînes.

L'image est déformée : macrobloc, petit bloc, points, pixellisation

Vérifiez que le câble de l'antenne est raccordé correctement. Essayez la fonction Plug & Play (configuration initiale) pour ajouter des chaînes disponibles à la liste. Accédez à MENU - Configuration - Plug & Play (configuration initiale) et attendez que toutes les chaînes disponibles soient mémorisées. Vérifiez que l'antenne est positionnée correctement. La compression de contenu vidéo peut provoquer une déformation de l'image, en particulier pour les mouvements rapides comme le sport et les films d'action. Un niveau de signal faible peut déformer l'image. Il ne s'agit pas d'un problème lié au téléviseur. Connexion PC Le message "Mode non pris en charge" est affiché.

Réglez la fréquence et la résolution de sortie de votre PC, de telle sorte que ces paramètres correspondent aux résolutions prises en charge par le téléviseur. (P. 22) "PC" reste affiché dans la liste Source, même si aucun ordinateur n'est connecté.

Cela est tout à fait normal ; la mention "PC" apparaît toujours dans la liste Source. La qualité de la vidéo est bonne, mais aucun son n'est émis.

Si vous utilisez une connexion HDMI, vérifiez le paramètre de sortie audio sur votre PC.

Autres L'image ne s'affiche pas en mode plein écran.

Des barres noires s'affichent de chaque côté des chaînes HD lors de l'affichage de contenu SD (4:3) mis à niveau. Des barres noires s'affichent en haut et en bas des films dont le format d'image est différent de celui de votre téléviseur. Définissez les options de taille de l'image de votre appareil externe ou téléviseur sur Plein écran. La télécommande ne fonctionne pas.

Remplacez les piles de la télécommande en respectant la polarité (+/-). Nettoyez la lentille de la télécommande. Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m. La télécommande du décodeur câble/ boîtier décodeur ne permet pas d'allumer ou d'éteindre le téléviseur, ni de régler le volume.

Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG. Le message "Mode non pris en charge" est affiché.

Vérifiez la résolution prise en charge par le téléviseur et réglez la résolution de sortie du périphérique externe en conséquence. Reportez-vous aux paramètres de résolution à la page 9 du présent manuel. Une odeur de plastique se dégage du téléviseur.

Cette odeur est normale et s'atténuera avec le temps. L'option Informations de signal du téléviseur n'est pas disponible dans le menu de test du diagnostic automatique.

Cette fonction n'est disponible qu'avec des chaînes numériques diffusées sur une connexion d'antenne / RF/coaxiale. (P. 21) Le téléviseur penche sur le côté.

Retirez le support de base du téléviseur et réassemblez-le. L'assemblage du support de base s'effectue difficilement.

Veillez à placer le téléviseur sur une surface plane. Si vous ne parvenez pas à retirer les vis du téléviseur, utilisez un tournevis aimanté. Le menu des chaînes est grisé (indisponible).

Le menu Chaîne n'est disponible que si la source TV est sélectionnée.

Français BN68-02588ABF-Fre.indb 30 2010-3-23 15:16:55 Solutions et explications Vos paramètres sont perdus après 30 minutes ou à chaque mise hors tension du téléviseur.

Si le téléviseur est en mode Démo. magasin, les paramètres audio et vidéo sont réinitialisés toutes les 30 minutes. Remplacez le mode Démo. magasin par le mode Util. domicile dans la procédure Plug & Play (configuration initiale). Appuyez sur le bouton SOURCE pour sélectionner le mode TV et accédez à MENU → Configuration → Plug & Play (configuration initiale) → ENTERE Perte intermittente du signal audio ou vidéo.

Vérifiez le raccordement des câbles ; rebranchez-les au besoin. Une perte de l'image ou du son peut être provoquée par l'utilisation de câbles trop rigides ou épais. Veillez à ce que les câbles soient suffisamment souples pour une utilisation à long terme. En cas d'installation du téléviseur en position murale, nous vous recommandons d'utiliser des câbles avec des connecteurs de 90 °degrés. Des petites particules sont visibles lorsque vous observez de près le bord du cadre du téléviseur.

Elles font partie de la conception du produit et ne constituent pas un défaut. Le menu PIP n'est pas disponible.

La fonctionnalité PIP n'est disponible que lorsque vous utilisez une source HDMI, PC ou Composant. Le message "Signal brouillé" ou "Signal faible/Aucun signal" s'affiche.

Si vous utilisez une CARTE CAM (CI/CI+), vérifiez qu'elle est installée dans la fente de l'interface commune. Si le problème persiste, retirez la CARTE CAM du téléviseur et réintroduisez-la dans la fente.

Le téléviseur s'est rallumé 45 minutes après sa mise hors tension.

Cela est tout à fait normal. Le téléviseur exécute, en effet, la fonction de liaison radio (OTA) pour mettre à niveau le microprogramme téléchargé au cours de son utilisation. Problèmes récurrents liés à l'image/au son.

Vérifiez et modifiez le signal/la source. Il peut y avoir une réaction entre les coussinets en caoutchouc situés sur le support de base et la finition de certains meubles.

Pour éviter que cela ne se produise, utilisez des coussinets de feutre sur toute surface du téléviseur en contact direct avec un meuble. 05 Informations supplémentaires Problèmes ✎✎Ce téléviseur LCD TFT est équipé d’un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. ¦¦ Licence Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories. Français BN68-02588ABF-Fre.indb 31

2010-3-25 10:45:46 Informations supplémentaires Caractéristiques techniques Résolution native du panneau Conditions ambiantes Température en service Humidité en fonctionnement Température de stockage Humidité sur le lieu de stockage Système TV Système de couleur/vidéo Sound System HDMI IN 1360 X 768 @ 60 Hz 10°C à 40°C (50°F à 104°F) 10% à 80%, sans condensation -20°C à 45°C (-4°F à 113°F) 5% à 95%, sans condensation Analogique : en fonction du pays sélectionné Numérique : DVB-T/DVB-C Analogique : PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Numérique : MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG. OK NICAM. MPEGl Vidéo : 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio : PCM linéaire sur deux voies 32/44.1/48 kHz, 16/20/24bits Entrée audio analogique (HDMI IN uniquement) Entrée PC Socle orientable (Gauche / droite) Nom du modèle Taille de l'écran (Diagonale) Son Sortie Dimensions (L x P x H) Corps Avec socle Poids Corps Avec socle

✎✎La conception et les spécifications peuvent être modifiées sans préavis. ✎✎Pour en savoir plus sur l’alimentation et la consommation électrique, consultez l’étiquette apposée sur le produit.

Balance Balance blancs

Caractéristiques techniques Chaîne favorite Composant Connexion à un ordinateur Connexion à un système audio Contraste Dynamique

Fond musical Format de l’image Fréquence

L’espace d’installation Langue Licens Liste Source Luminosité

Magnétoscope Media Play Mélodie Minuteur Mise à niveau du logiciel Mode de répétition Mode éco. Mode Film Mode Veille 4 Modif. Nom Modifier PIN Musique

Diagnostic automatique Diaporama D-sub 8 Dynamique Informations de signal Navigation Netteté Nouvelle syntonisation des chaînes Nuance Coul. Nuance de noir

Réglage Automatique Réglage fin Résolution des problèmes Résolution optimale RVB

Sélection Haut-parleur Sélectionner tout Sortie audio numérique Sous-titres Support mural

05 Informations supplémentaires Index

Télécommande Témoin d’alimentation Titre Ton chair Transparence menu

USB 21, 22 Utilisation de l’option Diffusion programmée Utilisation de la Vue chaînes Utilisation des chaînes favorites 12

Gestion chaînes Guide Now & Next
