GEBRUIKSAANWIJZING LE22C350D1W SAMSUNG

2010-3-23 13:55:02 Diese Seite wurde absichtlich leer belassen. BN68-02588BF-Ger.indb 34 2010-3-23 13:55:02 De afbeeldingen en illustraties in deze gebruiksaanwijzing dienen alleen ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product. Productontwerp en -specificaties kunnen zonder kennisgeving worden gewijzigd. Opmerking over digitale tv

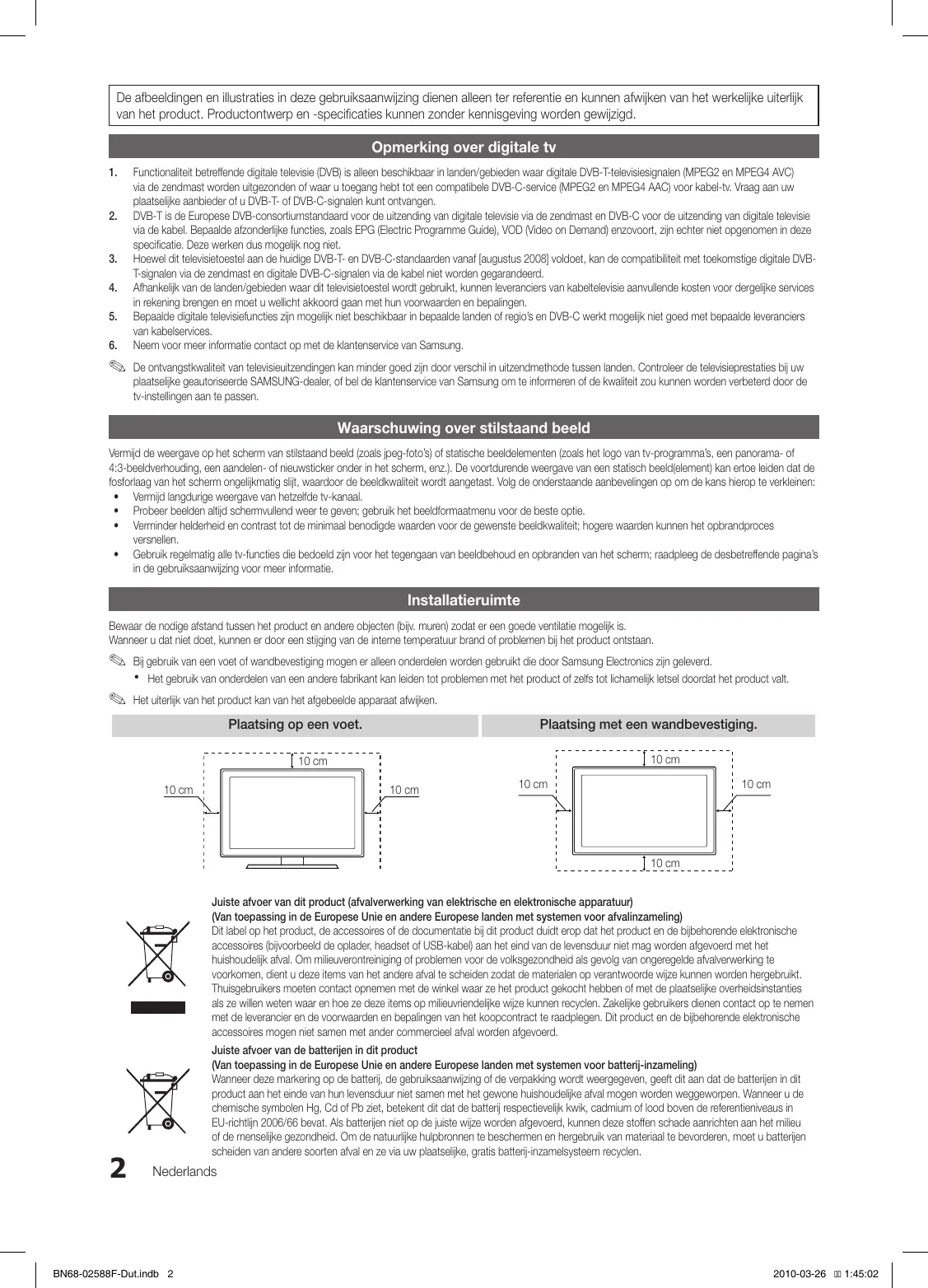

Functionaliteit betreffende digitale televisie (DVB) is alleen beschikbaar in landen/gebieden waar digitale DVB-T-televisiesignalen (MPEG2 en MPEG4 AVC) via de zendmast worden uitgezonden of waar u toegang hebt tot een compatibele DVB-C-service (MPEG2 en MPEG4 AAC) voor kabel-tv. Vraag aan uw plaatselijke aanbieder of u DVB-T- of DVB-C-signalen kunt ontvangen. DVB-T is de Europese DVB-consortiumstandaard voor de uitzending van digitale televisie via de zendmast en DVB-C voor de uitzending van digitale televisie via de kabel. Bepaalde afzonderlijke functies, zoals EPG (Electric Programme Guide), VOD (Video on Demand) enzovoort, zijn echter niet opgenomen in deze specificatie. Deze werken dus mogelijk nog niet. Hoewel dit televisietoestel aan de huidige DVB-T- en DVB-C-standaarden vanaf [augustus 2008] voldoet, kan de compatibiliteit met toekomstige digitale DVBT-signalen via de zendmast en digitale DVB-C-signalen via de kabel niet worden gegarandeerd. Afhankelijk van de landen/gebieden waar dit televisietoestel wordt gebruikt, kunnen leveranciers van kabeltelevisie aanvullende kosten voor dergelijke services in rekening brengen en moet u wellicht akkoord gaan met hun voorwaarden en bepalingen. Bepaalde digitale televisiefuncties zijn mogelijk niet beschikbaar in bepaalde landen of regio’s en DVB-C werkt mogelijk niet goed met bepaalde leveranciers van kabelservices. Neem voor meer informatie contact op met de klantenservice van Samsung. ✎✎ De ontvangstkwaliteit van televisieuitzendingen kan minder goed zijn door verschil in uitzendmethode tussen landen. Controleer de televisieprestaties bij uw plaatselijke geautoriseerde SAMSUNG-dealer, of bel de klantenservice van Samsung om te informeren of de kwaliteit zou kunnen worden verbeterd door de tv-instellingen aan te passen. Waarschuwing over stilstaand beeld Vermijd de weergave op het scherm van stilstaand beeld (zoals jpeg-foto’s) of statische beeldelementen (zoals het logo van tv-programma’s, een panorama- of 4:3-beeldverhouding, een aandelen- of nieuwsticker onder in het scherm, enz.). De voortdurende weergave van een statisch beeld(element) kan ertoe leiden dat de fosforlaag van het scherm ongelijkmatig slijt, waardoor de beeldkwaliteit wordt aangetast. Volg de onderstaande aanbevelingen op om de kans hierop te verkleinen:

• Vermijd langdurige weergave van hetzelfde tv-kanaal.
• Probeer beelden altijd schermvullend weer te geven; gebruik het beeldformaatmenu voor de beste optie.
• Verminder helderheid en contrast tot de minimaal benodigde waarden voor de gewenste beeldkwaliteit; hogere waarden kunnen het opbrandproces versnellen.
• Gebruik regelmatig alle tv-functies die bedoeld zijn voor het tegengaan van beeldbehoud en opbranden van het scherm; raadpleeg de desbetreffende pagina’s in de gebruiksaanwijzing voor meer informatie. Installatieruimte Bewaar de nodige afstand tussen het product en andere objecten (bijv. muren) zodat er een goede ventilatie mogelijk is. Wanneer u dat niet doet, kunnen er door een stijging van de interne temperatuur brand of problemen bij het product ontstaan. ✎✎ Bij gebruik van een voet of wandbevestiging mogen er alleen onderdelen worden gebruikt die door Samsung Electronics zijn geleverd. xx Het gebruik van onderdelen van een andere fabrikant kan leiden tot problemen met het product of zelfs tot lichamelijk letsel doordat het product valt. ✎✎ Het uiterlijk van het product kan van het afgebeelde apparaat afwijken. Plaatsing op een voet. Plaatsing met een wandbevestiging. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Juiste afvoer van dit product (afvalverwerking van elektrische en elektronische apparatuur) (Van toepassing in de Europese Unie en andere Europese landen met systemen voor afvalinzameling) Dit label op het product, de accessoires of de documentatie bij dit product duidt erop dat het product en de bijbehorende elektronische accessoires (bijvoorbeeld de oplader, headset of USB-kabel) aan het eind van de levensduur niet mag worden afgevoerd met het huishoudelijk afval. Om milieuverontreiniging of problemen voor de volksgezondheid als gevolg van ongeregelde afvalverwerking te voorkomen, dient u deze items van het andere afval te scheiden zodat de materialen op verantwoorde wijze kunnen worden hergebruikt. Thuisgebruikers moeten contact opnemen met de winkel waar ze het product gekocht hebben of met de plaatselijke overheidsinstanties als ze willen weten waar en hoe ze deze items op milieuvriendelijke wijze kunnen recyclen. Zakelijke gebruikers dienen contact op te nemen met de leverancier en de voorwaarden en bepalingen van het koopcontract te raadplegen. Dit product en de bijbehorende elektronische accessoires mogen niet samen met ander commercieel afval worden afgevoerd.

Juiste afvoer van de batterijen in dit product (Van toepassing in de Europese Unie en andere Europese landen met systemen voor batterij-inzameling) Wanneer deze markering op de batterij, de gebruiksaanwijzing of de verpakking wordt weergegeven, geeft dit aan dat de batterijen in dit product aan het einde van hun levensduur niet samen met het gewone huishoudelijke afval mogen worden weggeworpen. Wanneer u de chemische symbolen Hg, Cd of Pb ziet, betekent dit dat de batterij respectievelijk kwik, cadmium of lood boven de referentieniveaus in EU-richtlijn 2006/66 bevat. Als batterijen niet op de juiste wijze worden afgevoerd, kunnen deze stoffen schade aanrichten aan het milieu of de menselijke gezondheid. Om de natuurlijke hulpbronnen te beschermen en hergebruik van materiaal te bevorderen, moet u batterijen scheiden van andere soorten afval en ze via uw plaatselijke, gratis batterij-inzamelsysteem recyclen. Nederlands BN68-02588F-Dut.indb 2 2010-03-26 1:45:02 Inhoud Aan de slag

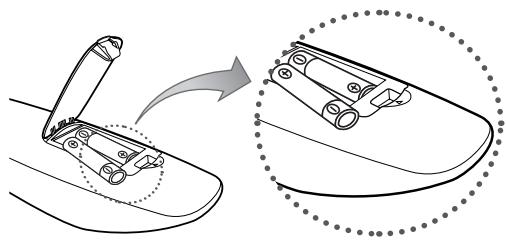

Accesoires Overzicht van het bedieningspaneel Overzicht van de afstandsbediening Aansluiten op een antenne Plug & Play (eerste instelling) Aansluiten

Aansluiten op een AV-apparaat Aansluiten op een audioapparaat Aansluiten op een pc De ingangsbron wijzigen Basisfuncties

De menu’s gebruiken De INFO-knop gebruiken (Now & Next-gids) Programma’s plannen Het menu Kanaal Het menu Beeld Het menu Geluid Het menu Instellingen Het menu Ondersteuning

Uitgebreide functies

De teletekstfunctie van het analoge kanaal De wandbevestiging plaatsen Kensington-slot tegen diefstal De tv vastzetten aan de wand Problemen oplossen Specificaties Index POWER

P.SIZE S.MODE P.MODE Let op deze symbolen!

Deze functie kan met een druk op de toets TOOLS op de afstandsbediening worden gebruikt. I-II DUAL Opmerking Stapsgewijze procedure MEDIA.P Nederlands SUBT. GUIDE BN68-02588F-Dut.indb 3

2010-03-26 1:45:03 Aan de slag Accesoires ✎ Controleer of de volgende onderdelen bij uw lcd-tv zijn geleverd. Neem contact op met uw verkoper als er onderdelen ontbreken. ✎ De vorm en kleur van items kunnen variëren, afhankelijk van de modellen. Afstandsbediening en batterijen (AAA x 2) Gebruiksaanwijzing Garantiekaart/Veiligheidsvoorschriften (niet op alle locaties beschikbaar) Schoonmaakdoekje Netsnoer Zie de aparte gebruiksaanwijzing voor plaatsing van de voet. (M4 X L16) 1 EA Voet (1EA) Schroeven (2EA) Overzicht van het bedieningspaneel ✎ De vorm en kleur van het product kunnen variëren, afhankelijk van het model. Sensor voor de afstandsbediening Aan-uitlampje Luidsprekers P (Aan-uit) Aan-uitlampje SOURCEE MENU

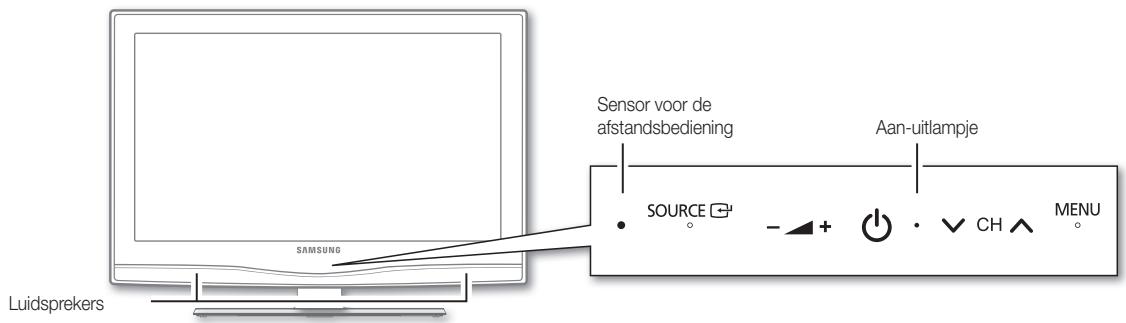

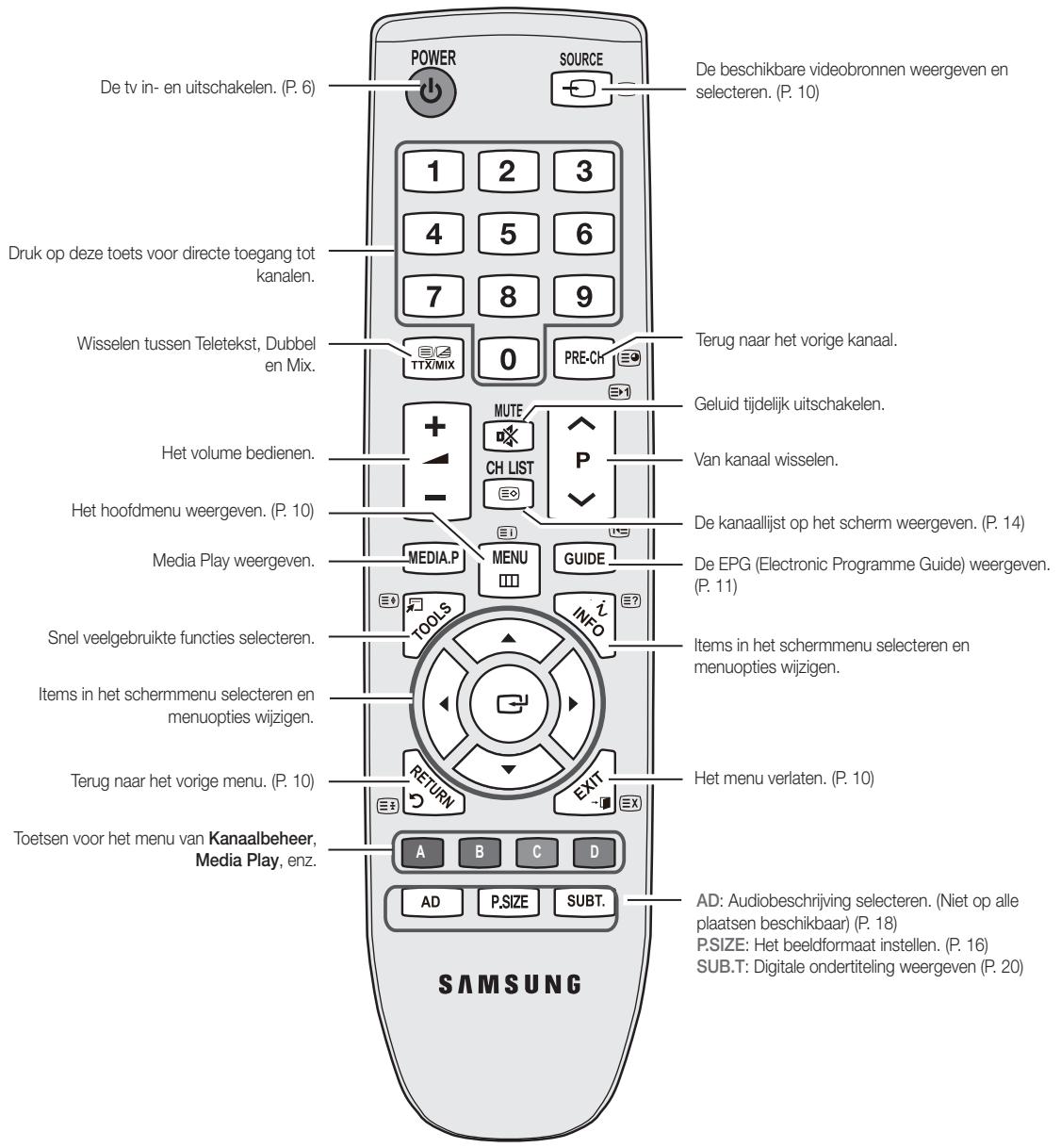

Sensor voor de afstandsbediening Hiermee schakelt u de tv in en uit. Als de stroom is ingeschakeld, knippert het lampje even en gaat het vervolgens uit. In de standbystand blijft het aan. Hiermee wisselt u tussen alle beschikbare ingangsbronnen. Gebruik deze toets in het schermmenu zoals u de toets ENTERE op de afstandsbediening gebruikt. Hiermee wordt het schermmenu (OSD, on screen display) met de functies van de tv weergegeven. Hiermee regelt u het volume. In het schermmenu kunt u de knoppen Y op dezelfde manier gebruiken als de toetsen ◄ en ► op de afstandsbediening. Hiermee wisselt u van kanaal. In het schermmenu kunt u de knoppen z op dezelfde manier gebruiken als de toetsen ▼ en ▲ op de afstandsbediening. Richt de afstandsbediening op dit punt van de tv. Standbystand Laat de tv niet gedurende langere tijd in de standbystand staan (bijvoorbeeld wanneer u op vakantie bent). Zelfs wanneer het apparaat via de aan-uitknop is uitgeschakeld, wordt een kleine hoeveelheid stroom gebruikt. Het is het beste om het netsnoer los te koppelen.

Nederlands BN68-02588F-Dut(1-25).indd 4 2010-3-29 9:43:06 01 Aan de slag Overzicht van de afstandsbediening De beschikbare videobronnen weergeven en selecteren. (P. 10) De tv in- en uitschakelen. (P. 6) Druk op deze toets voor directe toegang tot kanalen. Terug naar het vorige kanaal. Wisselen tussen Teletekst, Dubbel en Mix. Geluid tijdelijk uitschakelen. Het volume bedienen. Van kanaal wisselen. Het hoofdmenu weergeven. (P. 10) Media Play weergeven. De kanaallijst op het scherm weergeven. (P. 14) MEDIA.P De EPG (Electronic Programme Guide) weergeven. (P. 11) Snel veelgebruikte functies selecteren. Items in het schermmenu selecteren en menuopties wijzigen. Items in het schermmenu selecteren en menuopties wijzigen. Het menu verlaten. (P. 10) Terug naar het vorige menu. (P. 10) Toetsen voor het menu van Kanaalbeheer, Media Play, enz.

AD: audiobeschrijving selecteren. (Niet op alle plaatsen beschikbaar) (P. 18) P.SIZE: het beeldformaat instellen. (P. 16) SUB.T: digitale ondertiteling weergeven (P. 20) Batterijen plaatsen (batterijformaat: AAA) ✎✎OPMERKING xx Gebruik de afstandsbediening binnen een afstand van 7 meter van de televisie. xx Fel licht kan de werking van de afstandsbediening beïnvloeden. Vermijd gebruik in de nabijheid van speciaal tl-licht of neonborden. xx De vorm en kleur kunnen variëren, afhankelijk van het model. Nederlands BN68-02588F-Dut.indb 5

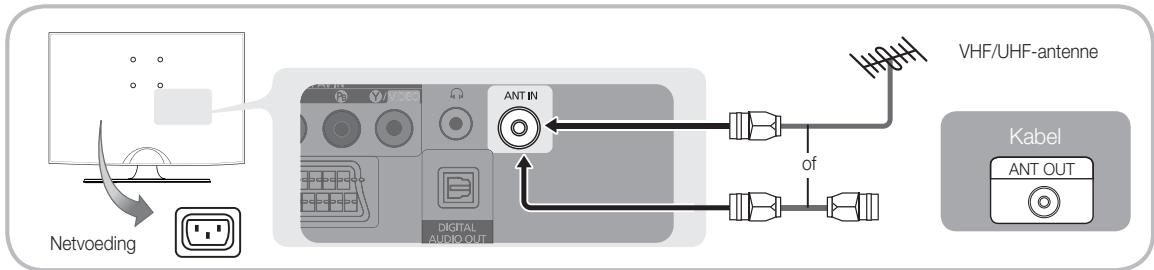

2010-03-26 1:45:05 Aan de slag Aansluiten op een antenne Wanneer u de tv voor het eerst inschakelt, worden er automatisch enkele basisinstellingen uitgevoerd. ✎✎Vooraf doen: het netsnoer en de antenne aansluiten. VHF/UHF-antenne Kabel R-AUDIO-L ANT OUT

netvoeding Plug & Play (eerste instelling) Wanneer de tv voor het eerst wordt ingeschakeld, verschijnt er een reeks instructies op het scherm die u helpen de basisinstellingen te configureren. Druk op de toets POWERP. Plug & Play is alleen beschikbaar wanneer de Invoer op Tv is ingesteld.

Een taal selecteren.

Uw land selecteren Winkeldemo of Thuisgebruik selecteren POWER Druk op de toets ▲ of ▼ en vervolgens op ENTERE. Selecteer de gewenste taal voor het schermmenu. Druk op de toets ◄ of ► en vervolgens op ENTERE. yy Selecteer de modus Thuisgebruik. De modus Winkeldemo is alleen bedoeld voor gebruik in winkels. yy Zet de instellingen van het apparaat van Winkeldemo terug op Thuisgebruik (standaard): druk u op de volumeknop op de tv. Wanneer het schermmenu voor het volume wordt weergegeven, houdt u MENU 5 seconden ingedrukt. Druk op de toets ▲ of ▼ en vervolgens op ENTERE. Selecteer uw land. Als uw land niet in het menu voorkomt, selecteert u Overige.

✎✎Na het selecteren van uw land in het menu Land moet u op sommige modellen P.SIZE vervolgens een pincode instellen.

Een antenne selecteren Een kanaal selecteren Bij het invoeren van de pincode is 0-0-0-0 niet beschikbaar. Druk op de toets ▲ of ▼ en vervolgens op ENTERE. Selecteer Ant of Kabel. Druk op de toets ▲ of ▼ en vervolgens op ENTERE. Selecteer de kanaalbron die moet worden onthouden. Wanneer u de antennebron als Kabel instelt, kunt u numerieke waarden (kanaalfrequenties) voor de kanalen opgeven. Zie voor meer informatie Kanaal → Automatisch opslaan. (P. 12) ✎✎Druk op elk gewenst moment op de toets ENTERE om de opslagprocedure te

onderbreken. Stel de Klokmodus automatisch of handmatig in. Druk op de toets ▲ of ▼ om Auto te selecteren en druk vervolgens op de toets ENTERE. De Gebruiksaanwijzing De verbindingsmethode die de beste HD-schermkwaliteit biedt, wordt weergegeven. HD-verbinding I-II weergeven. DUAL Veel kijkplezier. Druk op de toets ENTERE. De Klokmodus instellen Als u de fabrieksinstellingen wilt terugzetten... Selecteer Instellingen - Plug & Play (eerste instelling) Voer uw viercijferige pincode in. De standaardpincode is “0-0-0-0”. Als u de pincode wilt wijzigen, gebruikt u de functie PIN wijzigen. GUI SUBT.

Nederlands BN68-02588F-Dut.indb 6 2010-03-26 1:45:06 Aansluiten 02 Aansluitingen Aansluiten op een AV-apparaat Gebruik van een HDMI/DVI-kabel: HD-aansluiting (tot 1080p) Beschikbare apparaten: dvd-speler/blu-rayspeler/HD-kabelbox/HD STB-satellietontvanger (set-top-box), kabelbox, satellietontvanger (STB)

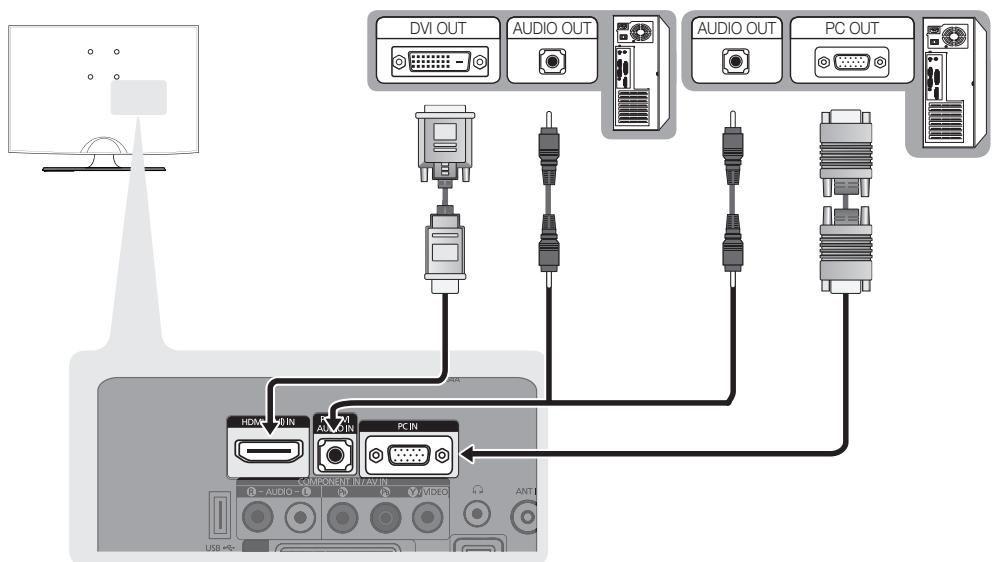

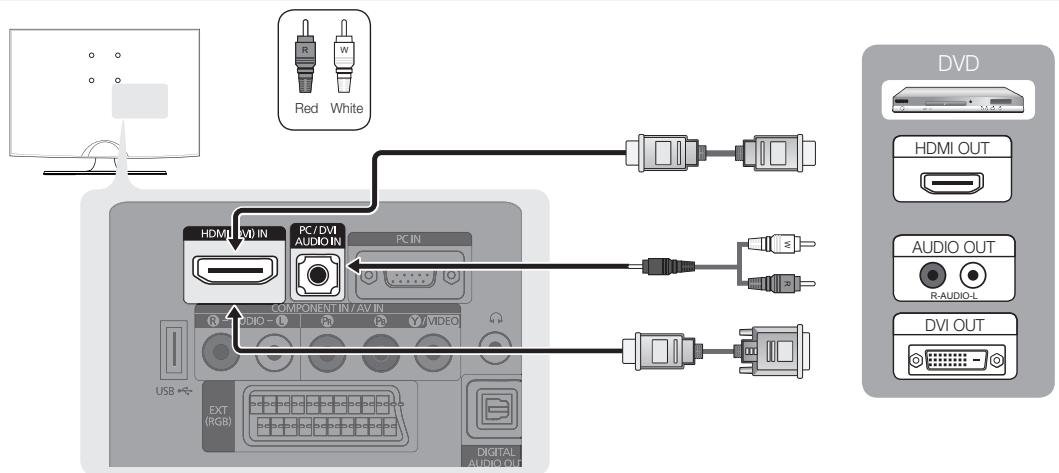

✎✎HDMI (DVI) IN / PC/DVI AUDIO IN xx Bij gebruik van de HDMI/DVI-kabelaansluiting moet u de HDMI (DVI) IN-aansluiting gebruiken. Gebruik voor de DVI-kabelaansluiting een DVI-naar-HDMI-kabel of een DVI-naar-HDMI voor video-aansluiting en de PC/DVI AUDIO IN-ingangen voor audio. xx Als een extern apparaat zoals een dvd-speler/blu-rayspeler/kabelbox/STB-satellietontvanger is aangesloten dat een HDMI-versie ondersteunt die lager is dan 1.3, kan het gebeuren dat de tv niet naar behoren werkt (bijv. geen beeld, geen geluid, geflikker of een abnormale kleur). xx Als er na het aansluiten van een HDMI-kabel geen geluid is, moet u de HDMI-versie van het externe apparaat controleren. Als u denkt dat het een oudere versie dan 1.3 betreft, neemt u contact op met de leverancier van het apparaat om de versie te controleren en om een upgrade te verzoeken. xx We adviseren u een gecertificeerde HDMI-kabel aan te schaffen. Anders wordt er mogelijk niets weergegeven op het scherm of treedt er een verbindingsfout op.

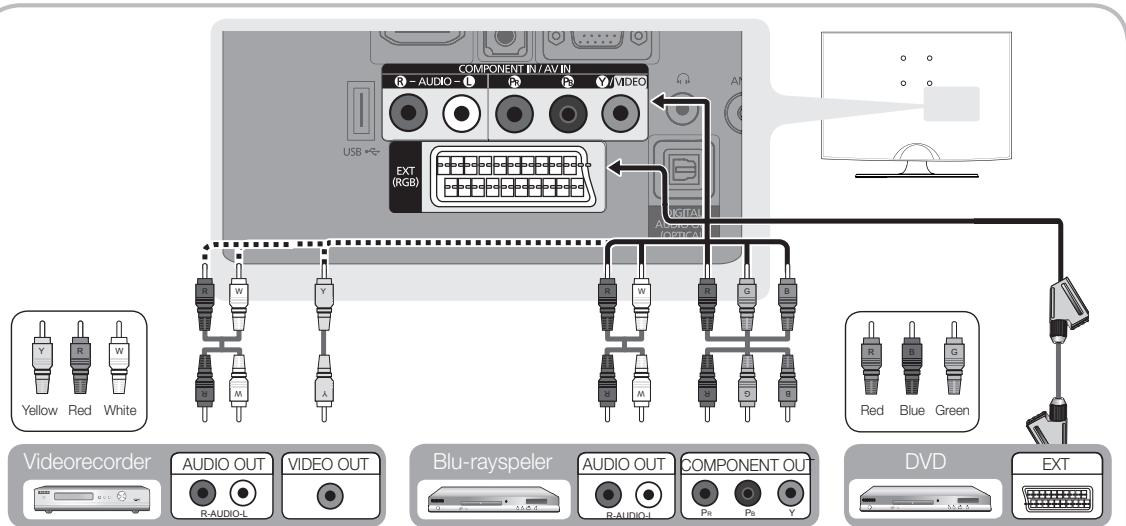

Gebruik van een componentkabel (max. 1080p), audio/video-kabel (alleen 480i) en een scartkabel Beschikbare apparaten: videorecorder, dvd-speler, blu-rayspeler, kabelbox, STB-satellietontvanger

✎✎In de Ext.-modus ondersteunt DTV Out alleen MPEG SD-video en -audio. ✎✎Voor de beste beeldkwaliteit is het aan te raden om niet de A/V-aansluiting, maar de componentaansluiting te gebruiken. R-AUDIO-L

Nederlands BN68-02588F-Dut.indb 7

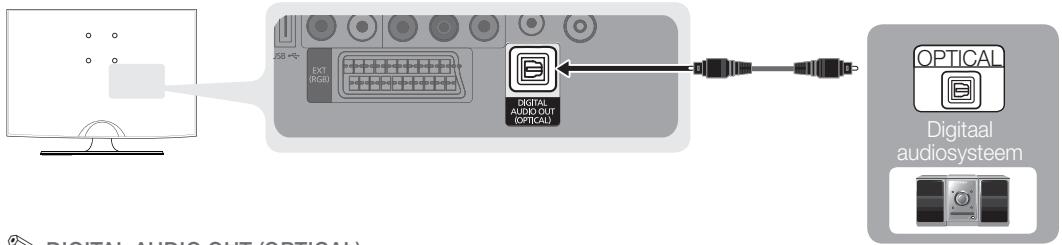

2010-03-26 1:45:09 Aansluitingen Aansluiten op een audioapparaat Gebruik van een optische of audiokabelaansluiting Beschikbare apparaten: digitaal audiosysteem, versterker, dvd-thuisbioscoop. OPTICAL Digitaal audiosysteem ✎✎DIGITAL AUDIO OUT (OPTICAL)

xx Wanneer een digitaal audiosysteem op de DIGITAL AUDIO OUT (OPTICAL)-aansluiting wordt aangesloten, moet u het volume van zowel de tv als het audiosysteem verlagen. xx 5.1-kanaals audio (5.1 CH) is mogelijk wanneer de tv op een extern apparaat is aangesloten dat dit ondersteunt. xx Wanneer de ontvanger (thuisbioscoop) is ingeschakeld, hoort u alleen geluid via Optische aansluiting van de tv. Wanneer de tv een DTV-signaal ontvangt, zendt de tv een 5.1-kanaalsgeluid naar de ontvanger van de thuisbioscoop. Wanneer de bron een digitaal apparaat is, zoals een dvd-speler/blu-rayspeler/kabelbox/ satellietontvanger (STB) en dit via HDMI op de tv is aangesloten, geeft de ontvanger van de thuisbioscoop alleen 2-kanaalsgeluid weer. Als u 5.1-kanaalsgeluid wilt horen, sluit u de digitale uitgang van de dvd-speler/ blu-rayspeler/kabelbox/satellietontvanger (STB) rechtstreeks op een versterker of thuisbioscoop aan. Aansluiten op een pc Gebruik van een HDMI/DVI-kabel of D-Sub-kabel DVI OUT R-AUDIO-L

02 Aansluitingen Weergavemodi (D-Sub en HDMI/DVI-invoer) ✎✎OPMERKING xx Bij gebruik van de HDMI/DVI-kabelaansluiting moet u de HDMI (DVI) IN-aansluiting gebruiken. xx De interlace-modus wordt niet ondersteund. xx De tv werkt mogelijk niet normaal als een afwijkend videoformaat wordt geselecteerd. xx Afzonderlijke modus en composietmodus worden ondersteund. SOG (Sync On Green) wordt niet ondersteund. De COMMON INTERFACE-aansluiting Voor betaalde kanalen moet een CI-/CI+-kaart zijn geplaatst. yy Als u de CI-/CI+-kaart niet plaatst, wordt bij sommige kanalen het bericht “Gestoord signaal” weergegeven. yy De koppelingsgegevens met een telefoonnummer, de id van de CI-/CI+-kaart, de host-id en andere informatie worden over ongeveer 2-3 minuten weergegeven. Neem contact op met uw serviceprovider als er een foutmelding wordt weergegeven. yy Wanneer de kanaalgegevens zijn geconfigureerd, wordt het bericht “Update voltooid” weergegeven. Hiermee wordt aangegeven dat de kanaallijst is bijgewerkt. ✎✎OPMERKING xx U kunt een CI-/CI+-kaart bij een lokale kabelaanbieder aanschaffen. xx Wanneer u de CI-/CI+-kaart wilt verwijderen, doet u dat door de kaart er met uw handen voorzichtig uit te trekken; de kaart kan beschadigen als u deze laat vallen. xx Plaats de CI-/CI+-kaart in de richting die op de kaart staat gemarkeerd. xx De plaats van de COMMON INTERFACE-aansluiting kan per model verschillen. xx CI-/CI+-kaarten worden in sommige landen en regio’s niet ondersteund. Controleer dit bij uw geautoriseerde verkoper. xx Neem contact op met uw serviceprovider als u problemen ondervindt Nederlands BN68-02588F-Dut.indb 9

2010-03-26 1:45:12 P.MODE Aansluitingen Naam wijzigen De ingangsbron wijzigen ■■ VCR / DVD / Kabel STB / Satelliet STB / PVR STB / AV-ontvanger / Spelcomputer / Camcorder / PC / DVI PC / DVI-apparaten / TV / IPTV / Blu-ray / HD DVD / DMA: geef het apparaat dat op de ingang is aangesloten een naam om de selectie van de ingangsbron gemakkelijker te maken. Bronlijst FAV.CH Hiermee kunt u de tv of andere externe ingangsbronnen zoals dvd-spelers, blu-rayspelers, kabelboxen en STBsatellietontvangers die opMTS de tv zijn aangesloten, selecteren. ✎✎ Wanneer u een HDMI/DVI-kabel op de HDMI (DVI) IN-poort aansluit, moet u bij Naam wijzigen de poort instellen op de modus DVI-pc of DVI-apparaten. ■■ Tv / Ext. / AV / Component / PC /

✎✎ In de Bronlijst worden aangesloten ingangen gemarkeerd. DUAL ✎✎ Ext. blijven altijd geactiveerd. MEDIA.P Basisfuncties De menu’s gebruiken Met het schermmenu werken Voordat u de tv gebruikt, moet u de stappen hieronder volgen om te leren hoe u het menu kunt gebruiken en hoe u verschillende functies kunt selecteren en aanpassen.

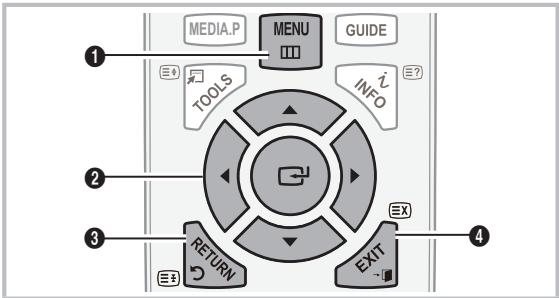

1 MENU-toets: het hoofdmenu weergeven. 2 ENTERE / pijltoetsen: de cursor verplaatsen en een item selecteren. De instelling bevestigen. 3 RETURN-toets: teruggaan naar het vorige menu. 4 EXIT-toets: het schermmenu verlaten.

Afhankelijk van het geselecteerde menu kunnen de toegangsstappen verschillen. MENU m

ENTERE EXIT e Het hoofdmenu verschijnt op het scherm: Beeld, Geluid, Kanaal, Instellingen, Invoer, Toepassing, Ondersteuning. Selecteer een pictogram met de toets ▲ of ▼. Druk op de toets ENTERE om het submenu te openen. Selecteer het gewenste submenu met de toets ▲ of ▼. Pas de waarde van een item aan met de toets ◄ of ►. Afhankelijk van het geselecteerde menu kan de aanpassing verschillen. Druk op de toets ENTERE om de configuratie te voltooien. Druk op EXIT. Nederlands BN68-02588F-Dut.indb 10 2010-03-26 1:45:13

kanaal en de status van bepaalde audio-/ video-instellingen weergegeven. In de Now & Next-gids vindt u de dagelijkse programma-informatie voor elk kanaal op basis van het uitzendtijdstip. yy Scroll ◄ of ► om informatie over een gewenst programma te bekijken terwijl u naar het op dat moment kanaal kijkt. MTS FAV.CH yy Scroll ▲ of ▼ om informatie over andere kanalen te bekijken. Als u naar het op dat moment geselecteerde kanaal wilt gaan, drukt u op de toets ENTERE. Geplande weergave gebruiken Gids Family Affairs 18:00 - 18:30 Drama Life On Venus Avenue DTV Air

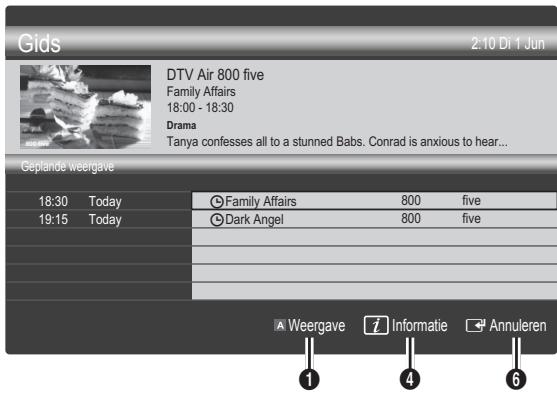

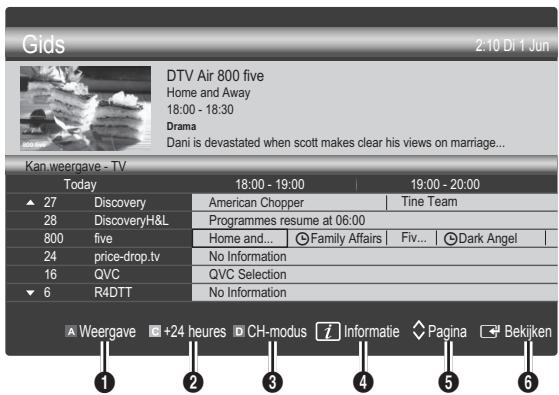

Rood Weergave: een lijst met programma’s die nu of binnenkort worden uitgezonden. Geel Meer dan 24 uur: een lijst met programma’s die MEDIA.P over 24 uur en later worden uitgezonden.

Blauw (Kanaalmodus): Selecteer het type kanalen dat u in het venster Kan.weergave wilt weergeven. –– Welke Kanaalmodus wordt weergegeven, is afhankelijk van de antennebron. Informatie: meer informatie over het geselecteerde programma weergeven. MTS De EPG (elektronische FAV.CHprogrammagids)informatie wordt door de omroepen verstrekt. Met behulp van de programmaschema’s van de omroepen kunt u van tevoren instellen welke programma’s u wilt kijken, zodat u op het ingestelde tijdstip automatisch naar het geselecteerde programmakanaal gaat. Afhankelijk van de kanaalstatus kunnen DUAL programmaopties blanco of overtijd zijn. )Family Affairs )Dark Angel

Pagina: de volgende of vorige pagina weergeven. 6 De toets ENTERE. –– Wanneer u het op dat moment programma selecteert, kunt u het geselecteerde programma kijken. –– Wanneer u een later programma selecteert, kunt u dit MEDIA.P reserveren om te kijken. U kunt de planning annuleren door nogmaals op de toets ENTERE te drukken en Prog. annuleren te selecteren. Kan.weergave gebruiken Gids 2:10 Di 1 Jun DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Kan.weergave - TV Today Discovery DiscoveryH&L five price-drop.tv QVC R4DTT 18:00 - 19:00 American Chopper Programmes resume at 06:00 Home and... )Family Affairs No Information QVC Selection No Information Weergave +24 heures CH-modus

Nederlands BN68-02588F-Dut.indb 11

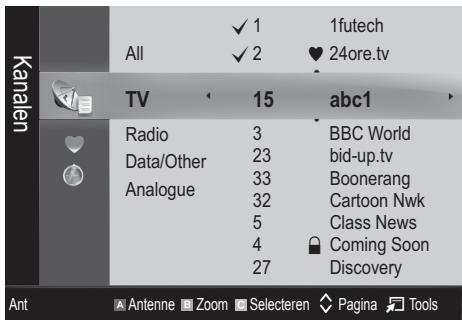

2010-03-26 1:45:14 Basisfuncties Kanaalbeheer ¦¦ Favoriete kanalen gebruiken U kunt favoriete kanalen toevoegen of verwijderen en de programmagids voor digitale uitzendingen gebruiken. Selecteer een kanaal in het scherm Kanalen, Mijn kanalen of Gepland.

• Mijn kanalen Kanalen Ant

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery Selecteren Pagina T Tools Kanalen: hier ziet u de kanalenlijst op basis van het kanaaltype. (in Kanaalbeheer) Hier ziet u alle favoriete kanalen. ■■ Mijn kanalen bewerken t: u kunt de geselecteerde kanalen aan de gewenste Mijn kanalengroep toevoegen. ✎✎Het symbool “*” wordt weergegeven en het kanaal wordt als een van de ‘Mijn kanalen’ ingesteld.

1. Selecteer een kanaal en druk op de toets TOOLS.

2. Voeg een kanaal toe of verwijder een kanaal in de

Mijn kanaal-groepen tussen 1, 2, 3 en 4. xx U kunt een of meer groepen selecteren.

3. Nadat u de instellingen hebt gewijzigd, kunt u

de kanalenlijst voor elke groep in Mijn kanalen bekijken.

• Mijn kanalen: hier ziet u de groep van het kanaal. Gepland: hier ziet u alle momenteel geplandeprogramma’s. ✎✎De gekleurde toetsen met Kanaalbeheer gebruiken xx Red (Antenne): wisselen tussen Ant en Kabel. xx B Groen (Zoom): een kanaalnummer vergroten of Kanalen

Geel (Selecteren): selecteer de gewenste kanalen en druk op de gele toets om alle geselecteerde kanalen tegelijkertijd te selecteren. Het symbool c verschijnt links van de geselecteerde kanalen. Ant xx (Pagina): naar de volgende of vorige pagina gaan. xx T (Tools): het optiemenu van Kanaalbeheer openen. (De optiemenu’s kunnen per situatie verschillen.) Pictogrammen van de kanaalstatus Pictogram

Betekenis Een analoog kanaal. Een geselecteerd kanaal. Een als favoriet ingesteld kanaal. Een programma dat momenteel wordt uitgezonden. Een vergrendeld kanaal. Een gereserveerd programma.

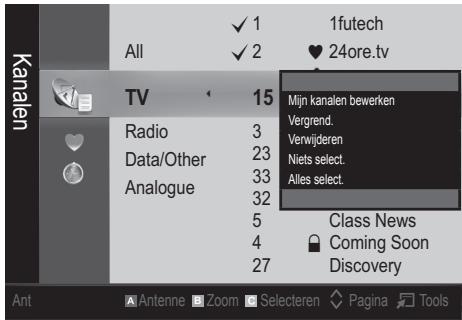

Mijn kanalen bewerken Vergrend. BBC World Verwijderen bid-up.tv Niets select. Boonerang Alles select. Cartoon Nwk Class News \ Coming Soon Discovery Selecteren Pagina T Tools Het menu Kanaal ¦¦ Kanalen opnieuw afstemmen Antenne (Ant / Kabel) Voordat de beschikbare kanalen in het geheugen van uw televisie kunnen worden opgeslagen, moet u het type signaalbron opgeven dat op de tv is aangesloten (antenne of kabel). Land Het invoerscherm voor de pincode verschijnt. Voer uw viercijferige pincode in. ■■ Digitaal kanaal: hier kunt u het land voor digitale kanalen wijzigen. ■■ Analoog kanaal: hier kunt u het land voor analoge kanalen wijzigen.

Nederlands BN68-02588F-Dut.indb 12 2010-03-26 1:45:16 Handm. opslaan Scant automatisch op een kanaal en slaat het op in het geheugen van de tv. Scant handmatig op een kanaal en slaat het op in het geheugen van de tv. mogelijk niet overeen met de feitelijke of gewenste programmanummers. Wanneer een kanaal met de functie Kinderslot is vergrendeld, verschijnt het invoerscherm voor de pincode. ■■ Antennebron (Ant / Kabel): selecteer de antennebron die moet worden onthouden. Kinderslot, wordt er een venster weergegeven waarin u een pincode kunt opgeven. ■■ Digitaal kanaal: (beschikbaar in DTV-modus) Wanneer het scannen is voltooid, worden de kanalen in de kanalenlijst bijgewerkt. ✎✎Automatisch toegewezen programmanummers komen ■■ Kanaalbron (Digitaal en Analoog / Digitaal / Analoog): selecteer de kanaalbron die moet worden onthouden. Wanneer u Kabel → Digitaal en Analoog of Digitaal selecteert: geef een waarde op voor het scannen van kabelkanalen. Zoekmodus (Volledig / Netwerk / Snel): scant op alle kanalen met actieve zenders en slaat deze op in het geheugen van de tv. Als u Snel kiest, kunt u Netwerk, Netwerk-ID, Frequentie, Modulatie, Symboolfrequentie met de toets van de afstandsbediening handmatig instellen.

Netwerk (Auto / Handm.): hiermee selecteert u de instelmodus voor Netwerk-ID tussen Auto of Handm.. Netwerk-ID: Als Netwerk Handm. is, kunt u met de cijfertoetsen de Netwerk-ID instellen. ✎✎Wanneer een kanaal is vergrendeld met de functie 03 Basisfuncties Automatisch opslaan ✎✎Wanneer u Antenne → Ant selecteert: Kanaal, Frequentie, Bandbreedte. ✎✎Wanneer u Antenne selecteert → Kabel: Frequentie, Modulatie, Symboolfrequentie. ■■ Analoog kanaal (Prog., Kleursysteem, Geluidssysteem, Kanaal, Zoeken ): als er geen geluid is of als het geluid vervormd klinkt, selecteert u nogmaals de gewenste geluidsstandaard. ✎✎Kanaalmodus xx P (programmamodus): als u klaar bent met afstemmen, zijn de zenders die u kunt ontvangen toegewezen aan de positienummers P0 tot P99. In deze modus kunt u een kanaalnummer selecteren door het positienummer in te toetsen. xx C (antennekanaalmodus) / S (kabelkanaalmodus): in deze twee modi kunt u een kanaal selecteren door het nummer in te toetsen dat aan de antenne- of kabelzender is toegewezen. Frequentie: geeft de frequentie voor het kanaal weer. (Verschilt per land) ¦¦ Kanalen bewerken Modulatie: geeft de beschikbare modulatiewaarden weer. Het optiemenu van Kanaalbeheer gebruiken Symboolfrequentie: geeft de beschikbare symboolfrequenties weer. (in Kanaalbeheer)

1. Selecteer een kanaal en druk op de toets TOOLS.

2. Wijzig de naam of het nummer van het kanaal via het

menu Kanaalnaam wijzigen of Kanaalnr. wijzigen. ■■ Kanaalnaam wijzigen (alleen analoge kanalen): zelf een kanaalnaam invoeren. ■■ Kanaalnr. wijzigen (alleen digitale kanalen): het nummer instellen met de toepasselijke nummertoetsen. ¦¦ Andere functies Optie Kabel zoeken (afhankelijk van het land) Hiermee worden extra opties voor het zoeken naar een kabelnetwerk ingesteld, zoals de frequentie en de symboolfrequentie. ■■ FStartfrequentie / Stopfrequentie: hier stelt u de starten stopfrequentie in (verschilt per land). ■■ Modulatie: geeft de beschikbare modulatiewaarden weer. ■■ Symboolfrequentie: geeft de beschikbare symboolfrequenties weer. Nederlands BN68-02588F-Dut.indb 13

2010-03-26 1:45:16 Basisfuncties Het optiemenu van Kanaalbeheer (in Kanaalbeheer) Stel de diverse kanalen in met behulp van de opties in het menu Kanaalbeheer (Vergrendelen / Ontgrendelen, Timerweergave) Sorteren, Verwijderen, Alles select. / Niets select.). Menuopties kunnen, afhankelijk van de kanaalstatus, verschillen.

1. Selecteer een kanaal en druk op de toets TOOLS.

2. Selecteer een functie en wijzig eventueel de instelling.

■■ Vergrendelen / Ontgrendelen: u kunt een kanaal vergrendelen, zodat het niet geselecteerd en bekeken kan worden. ✎✎OPMERKING xx Deze functie is alleen beschikbaar wanneer Kinderslot is ingesteld op Aan. xx Het invoerscherm voor de pincode verschijnt. Voer

uw viercijferige pincode in (standaard is dit “0-0-0-0”). U kunt de pincode veranderen met de optie PIN wijzigen. Timerweergave: u kunt instellen dat een kanaal automatisch op een ingesteld tijdstip wordt weergegeven. Om deze optie te kunnen gebruiken, moet u eerst de huidige tijd instellen. Wanneer een digitaal kanaal is geselecteerd, drukt u op de toet ► en om het digitale programma te kijken. Sorteren (alleen analoge kanalen): hiermee kunt u de programmanummers van de opgeslagen kanalen wijzigen. Deze bewerking kan nodig zijn nadat u de functie voor het automatisch opslaan van kanalen hebt gebruikt. Verwijderen: u kunt een kanaal verwijderen om de gewenste kanalen weer te geven. Alles select. / Niets select.: selecteer alle kanalen of geen van de kanalen in Kanaalbeheer.

✎✎Het invoerscherm voor de pincode verschijnt. Geef uw viercijferige pincode op. ✎✎ De standaardpincode van een nieuw tv-toestel is ‘0-00-0’. ■■ Importeren via USB: hiermee kunt u de lijst met kanalen van uw USB-apparaat importeren. ■■ Exporteren via USB: hiermee kunt u de lijst met kanalen naar een USB-apparaat exporteren. Fijnafstemming (alleen analoge kanalen) Als de ontvangst zwak is of wordt gestoord, kunt u een kanaal handmatig nauwkeuriger instellen. ✎✎Fijnafgestemde kanalen zijn met een sterretje “*” gemarkeerd. ✎✎ Als u de fijnafstellingen wilt resetten, selecteert u Resetten. Het menu Beeld ¦¦ De vooraf ingestelde beeldmodus wijzigen Modus t Selecteer het beeldtype dat uw voorkeur heeft. ■■ Dynamisch: geschikt voor een heldere kamer. ■■ Film: geschikt om films in een donkere kamer te kijken. (in Kanaalbeheer) U kunt een programma dat u hebt gereserveerd bekijken, bewerken of verwijderen. ■■ Info wijzigen: een programma dat u hebt gereserveerd wijzigen. ■■ Progr. annuleren: een programma dat u hebt gereserveerd annuleren. ■■ Informatie: een programma dat u hebt gereserveerd weergeven. (U kunt de reserveringsinformatie ook wijzigen.) ■■ Alles select. / Niets select.: alle geplandeprogramma’s selecteren of de selectie ervan opheffen. ¦¦ De beeldinstellingen aanpassen Backlight / Contrast / Helderheid / Scherpte / Kleur / Tint (G/R) De tv heeft verschillende instelmogelijkheden voor de beeldkwaliteit. ✎✎OPMERKING xx In de analoge modi TV, Ext., AV van het PAL- systeem kunt u de functie Tint (G/R) niet gebruiken. xx In de PC-modus kunt u alleen wijzigingen Kanalenlijst aanbrengen in Backlight, Contrast en Helderheid. xx Voor elk extern apparaat dat u op de tv hebt Hier kunt u alle gezochte kanalen zien. aangesloten, kunt u de instellingen aanpassen en opslaan. POWER

xx Als u de helderheid van het beeld omlaag brengt, daalt het energieverbruik. Nederlands BN68-02588F-Dut.indb 14 P.SIZE Hiermee kunt u het kanalenoverzicht importeren of exporteren. U moet een USB-opslagapparaat aansluiten om deze functie te kunnen gebruiken. ■■ Standaard: geschikt voor een normale omgeving. Gepland

Overdracht kanalenlijst S.MODE P.MODE 2010-03-26 1:45:16 ■■ Witbalans: de kleurtemperatuur aanpassen voor een natuurlijker beeld. R-basis/G-basis/B-basis: de donkerte voor elke kleur (rood, groen, blauw) aanpassen. ECO-oplossing ■■ Spaarstand (Uit / Laag / Middel / Hoog / Beeld uit / Auto)t : de helderheid van de tv aanpassen om het energieverbruik te verminderen. Als u de optie Beeld uit selecteert, wordt het scherm uitgeschakeld, maar blijft u het geluid horen. Druk op een willekeurige knop behalve de volumeknop om het scherm in te schakelen. ■■ Geen signaal stdby (Uit / 15 min / 30 min / 60 min): hiermee wordt de standbystand geactiveerd als gedurende een door de gebruiker ingestelde tijd de status “Geen signaal” of “Controleer signaalkabel” actief is. ✎✎ Deze optie is uitgeschakeld wanneer de pc zich in de energiespaarstand bevindt. (beschikbaar in de modi Standaard / Film) U kunt de gedetailleerde instellingen voor uw scherm wijzigen, waaronder kleur en contrast. ✎✎In de PC-modus kunt u alleen wijzigingen aanbrengen in Dynamisch contrast, Gamma en Witbalans. : Uit Schaduwdetail

RGB-modus : Uit Kleurruimte : Eigen ■■ Randverbetering (Uit / Aan): de randen van objecten versterken. Afbeeldingsopties ✎✎In de PC-modus kunt u alleen wijzigingen aanbrengen Kleur tint Grootte Schermmodus Digitale ruisfilter MPEG-ruisfilter HDMI-zwartniveau Filmmodus : Normaal : 16:9 : 16:9 : Auto : Auto : Normaal : Uit

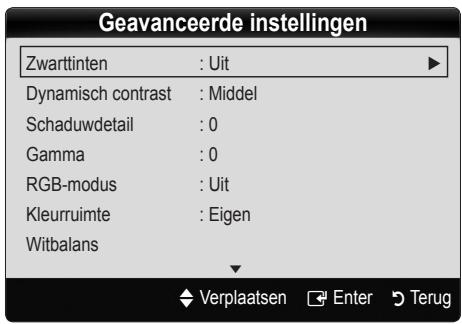

U Verplaatsen E Enter R Terug Geavanceerde instellingen : Middel ■■ Huidkleur: benadrukken van de roze “Huidkleur”. Afbeeldingsopties Geavanceerde instellingen Dynamisch contrast Resetten: hiermee zet u de Witbalans terug op de standaardinstellingen. in Kleur tint, Grootte en Autom. beveilig.tijd.. ¦¦ De beeldopties wijzigen Zwarttinten R-niveau/G-niveau/B-niveau: de helderheid voor elke kleur (rood, groen, blauw) aanpassen. 03 Basisfuncties ¦¦ Economische oplossingen

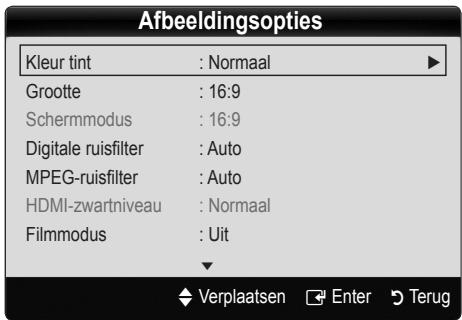

■■ Kleur tint (Koel / Normaal / Warm1 / Warm2) ✎✎ Warm1 of Warm2 wordt in de afbeeldingsmodus Dynamisch uitgeschakeld. ✎✎ Voor elk extern apparaat dat u op een van de tv- ingangen hebt aangesloten, kunt u de instellingen aanpassen en opslaan.. Witbalans

U Verplaatsen E Enter R Terug ■■ Zwarttinten (Uit / Donker / Donkerder / Donkerste): selecteer het zwartniveau om de schermdiepte aan te passen. ■■ Dynamisch contrast (Uit / Laag / Middel / Hoog): het schermcontrast aanpassen. ■■ Schaduwdetail (-2 – +2): de helderheid van donkere beelden aanpassen. Uitgeschakeld in de PC-modus.

■■ Gamma: de intensiteit van primaire kleuren aanpassen. ■■ RGB-modus (Uit / Rood / Groen / Blauw): u kunt de Kleur of Tint van Rood, Groen en Blauw voor het beeld van een extern apparaat (dvd-speler, thuisbioscoop, enz.) aanpassen. ■■ Kleurruimte (Auto / Eigen): de reeks beschikbare kleuren voor het beeld instellen. Nederlands BN68-02588F-Dut.indb 15

2010-03-26 1:45:17 Basisfuncties ■■ Grootte: de kabelbox / satellietontvanger heeft mogelijk ook een eigen reeks schermformaten. U wordt echter ten sterkste aangeraden om meestal de 16:9-modus te gebruiken. P.SIZE Auto-breed: hiermee wordt het beeldformaat automatisch op 16:9 ingesteld. 16:9 : hiermee wordt het beeldformaat op 16:9 ingesteld voor dvd’s of breedbeelduitzendingen. Breedbeeldzoom: hiermee wordt het beeld verder dan 4:3 vergroot. ✎✎ Pas de positie aan met de toetsen ▲ en ▼. Zoom: hiermee vergroot u het 16:9-breedbeeldformaat verticaal zodat het schermvullend wordt. ✎✎ Pas de positie of grootte aan met de toetsen ▲ en ▼. 4:3 : dit is de standaardinstelling voor een film of DUAL normale uitzending. ✎✎ Gebruik de tv niet langdurig in 4:3-formaat. Randen kunnen links, rechts en midden in het scherm zichtbaar blijven en inbranden, en dit wordt niet door de garantie gedekt. Volledig scherm: geeft het volledige, nietafgekapte beeld weer wanneer er een HDMIsignaal (720p/1080i/1080p) of Component-signaal SUB.T (1080i/1080p) wordt ontvangen. ✎✎OPMERKING xx Nadat u Volledig scherm in de modus HDMI (1080i/1080p) of Component (1080i/1080p) hebt gekozen:

1. Druk op de toets ◄ of ► om Positie te

2. Druk op de toets ENTERE.

3. Druk op de toets ▲, ▼, ◄ of ► om het beeld te

verplaatsen. xx Afhankelijk van de ingangsbron kunnen de opties voor beeldformaat variëren. xx De beschikbare onderdelen kunnen, afhankelijk van de geselecteerde modus, verschillen. xx In de PC-modus kunt u alleen de modi 16:9 en 4:3 aanpassen. ■■ Schermmodus (16:9 / Breedbeeldzoom / Zoom / P.MODE beschikbaar wanneer het beeldformaat 4:3): alleenS.MODE is ingesteld op Auto-breed. U kunt de gewenste beeldgrootte bepalen op het 4:3 WSS-formaat (Wide Screen Service) of het originele formaat. De diverse Europese landen hanteren verschillende beeldformaten. ✎✎ Niet beschikbaar in de PC-, Component- of HDMImodus. ■■ Digitale ruisfilter (Uit / Laag / Middel / Hoog / Auto / Automatische visualisatie): als het uitgezonden signaal zwak is, kunnen er ruis en echobeelden optreden. Probeer de verschillende opties totdat het beeld het best wordt weergegeven. Automatische visualisatie: Geeft bij het wijzigen van analoge kanalen de signaalsterkte weer. ✎✎ Alleen beschikbaar voor analoge kanalen. ✎✎ Wanneer de balk groen is, ontvangt u het best mogelijke signaal. MEDIA.P ■■ MPEG-ruisfilter (Uit / Laag / Middel / Hoog / Auto): vermindert MPEG-ruis voor een betere beeldkwaliteit. ✎✎ Uitgeschakeld in de PC-modus. ■■ HDMI-zwartniveau (Normaal / Laag): selecteert het zwartniveau op het scherm om de schermdiepte aan te passen. GUIDE AD (RGBAlleen beschikbaar in de HDMI-modus signalen).

■■ Filmmodus (Uit / Auto1 / Auto2): stelt de tv in om filmsignalen van alle bronnen automatisch te herkennen en te verwerken en om het beeld aan te passen voor optimale kwaliteit. ✎✎ Beschikbaar in de modi TV, AV, COMPONENT (480i/1080i) en HDMI (480i/1080i). ■■ Autom. beveilig.tijd (2 uur / 4 uur / 8 uur / 10 uur / Uit): als hetzelfde beeld op het scherm blijft, wordt de automatische beveiliging tegen inbranden van het scherm geactiveerd. Beeld resetten (OK / Annuleren) Zet de huidige beeldmodus op de standaardinstellingen terug. xx Voor elk extern apparaat dat u op een van de tv- ingangen hebt aangesloten, kunt u de instellingen aanpassen en opslaan.. xx Als u de functie Volledig scherm gebruikt met een ingangssignaal HDMI 720p, wordt 1 kaderlijn verwijderd aan de bovenkant, onderkant, linkerkant en rechterkant, zoals in de functie Overscan.

Nederlands BN68-02588F-Dut.indb 16 2010-03-26 1:45:17 ¦¦ Geluidsinstellingen aanpassen Stel de ingangsbron in op PC. Autom. afstellen t Pas de frequentiewaarden/posities aan en stem de instellingen automatisch fijn af. ✎✎Niet beschikbaar bij een aansluiting met een HDMI-/ DVI-kabel. Scherm ■■ Grof / Fijn: beeldruis verwijderen of verminderen. Als door een fijnafstemming van het kanaal de ruis niet verdwijnt, stelt u de frequentie zo goed mogelijk in (Grof) en voert u opnieuw een fijnafstemming uit. Stel het beeld opnieuw in het midden van het scherm in nadat de ruis is verminderd. ■■ Positie: pas de positie van het pc-scherm aan met de pijltoetsen (▲ / ▼ / ◄ / ►). ■■ Beeld resetten: het beeld wordt op de standaardinstellingen teruggezet. Uw tv als een computermonitor (pc) gebruiken Software configureren (gebaseerd op Windows XP) Afhankelijk van de Windows-versie en de videokaart kunnen de schermen op de pc verschillen. Desondanks moeten bijna altijd dezelfde basisinstellingen worden toegepast. (Neem contact op met de computerfabrikant of Samsungleverancier als dit niet het geval is.)

1. Klik eerst op “Configuratiescherm” in het menu Start van

2. Klik op “Beeldscherm” in het “Configuratiescherm”. Er

verschijnt een dialoogvenster.

3. Klik op “Monitor”, waarna er een dialoogvenster

4. Selecteer het tabblad “Instellingen” in het dialoogvenster.

yy Selecteer de juiste beeldgrootte (resolutie) [Optimaal: 1360 x 768 pixels] yy Als het dialoogvenster een optie bevat voor het instellen van de verticale frequentie, is de juiste waarde “60” of “60 Hz”. Klik anders op “OK” om het dialoogvenster te sluiten. Het menu Geluid ¦¦ De vooraf ingestelde geluidsmodus wijzigen Modus t ■■ Standaard: selecteert de normale geluidsmodus. ■■ Muziek: geeft voorrang aan muziek ten opzichte van stemmen. ■■ Film: geeft optimaal geluid voor films. Toonregeling Past de geluidsmodus aan. ■■ Balans L / R: regelt de balans tussen de linker- en de rechterluidspreker. 03 Basisfuncties ¦¦ De tv instellen voor uw pc ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandbreedteaanpassing): past het niveau van specifieke bandbreedtefrequenties aan. ■■ Resetten: de equalizer op de standaardinstellingen terugzetten. ¦¦ Geluidssystemen e.d. Virtual Surround (Uit / Aan) Deze functie zorgt door middel van HRTF-technologie (Head Related Transfer Function) voor een virtuele beleving van 5.1-kanaals surroundgeluid via een paar luidsprekers of een koptelefoon. ✎✎Als Luidspreker selecteren is ingesteld op Ext. luidspreker is Virtual Surround uitgeschakeld. Heldere spraak (Uit / Aan) Met deze functie kunt u de intensiteit van een stem versterken zodat deze boven achtergrondmuziek of geluidseffecten uitkomt en dialogen tijdens een programma beter te volgen zijn. Taal voor audio (alleen digitale kanalen) Wijzig de standaardinstelling voor audiotalen. ✎✎Welke taal beschikbaar is, kan per uitzending verschillen. Geluidsformaat (MPEG / Dolby Digital 5.1) (alleen digitale kanalen) Wanneer de hofdluidspreker en de audio-ontvanger beide geluid voortbrengen, kan er echo optreden omdat geluid in de hoofdluidspreker en de audio-ontvanger niet op gelijke snelheid wordt gedecodeerd. Gebruik in dat geval de functie TV-luidspreker. ✎✎De optie van Geluidsformaat kan per uitzending verschillen. 5.1-kanaals Dolby digital-geluid is alleen beschikbaar wanneer u een externe luidspreker via een optische kabel aansluit. ■■ Heldere spraak: hiermee legt u meer nadruk op stemmen dan op andere geluiden. ■■ Versterken: hiermee versterkt u de intensiteit van hoge frequenties in het geluid zodat slechthorenden het beter kunnen volgen. Nederlands BN68-02588F-Dut(1-25).indd 17

2010-3-29 9:43:57 I-II DUAL MEDIA.P Basisfuncties Audiobeschrijving (niet overal beschikbaar) SUBT. (alleen digitale kanalen) GUIDE Deze functie verwerkt het geluidsspoor (Audio Stream) voor de AD (Audio Description), dat samen met het hoofdgeluid (Main audio) wordt uitgezonden.

■■ Audiobeschrijving (Uit / Aan): de geluidsbeschrijving in- of uitschakelen. ■■ Volume: het volume voor de audiobeschrijving bedienen. Auto Volume (Uit / Normaal / Nacht) Als u het volume op elk kanaal gelijk wilt zetten, stelt u Normaal in. ■■ Nacht: deze modus biedt een verbeterde geluidsbeleving in vergelijking met de modus Normaal, maar met weinig geluid. Dit is ‘s nachts erg handig. Luidspreker selecteren (Ext. luidspreker / TV-luidspreker) Door een verschil in decodeersnelheid tussen de hoofdluidspreker en de audio-ontvanger kan er een echo ontstaan. Zet de tv in dat geval op Ext. luidspreker. ✎✎Als Luidspreker selecteren is ingesteld op Ext. luidspreker werken de volume- en MUTE-toetsen niet en zijn de geluidsinstellingen beperkt. ✎✎Als Luidspreker selecteren is ingesteld op Ext. ■■ SPDIF-uitvoer: SPDIF (Sony Philips Digital InterFace) wordt gebruikt voor de levering van digitaal geluid, waardoor de interferentie naar luidsprekers en diverse digitale apparaten zoals dvd-spelers wordt tegengegaan. Geluidsformaat: tijdens de ontvangst van een digitale tv-uitzending kunt u SPDIF-uitvoer (Digital Audioformaat) kiezen bij de opties PCM, Dolby Digital of DTS. ✎✎ Wanneer u 5.1-kanaals luidsprekers op een Dolby Digital-installatie aansluit, haalt u het maximale uit uw interactieve 3D-geluidsbeleving. Geluidsvertraging: corrigeert verschil tussen beeld en geluid wanneer u een tv-programma of een video bekijkt en luistert naar digitale audio via een extern apparaat zoals een AV-ontvanger. ■■ Dolby Digital Comp (Line / RF): met deze functie minimaliseert u signaalongelijkheid tussen een Dolby digital-signaal en een spraaksignaal (MPEG Audio, HEAAC, ATV Sound). ✎✎ Selecteer Line voor een dynamisch geluid en RF om het verschil tussen harde en zachte geluiden ‘s nachts te verkleinen. Line: stel het uitvoerniveau voor signalen van meer of minder dan -31 dB (referentie) op -20 dB of -31 dB. RF: stel het uitvoerniveau voor signalen van meer of minder dan -20 dB (referentie) op -10 dB of -20 dB. Geluid resetten (OK / Annuleren) Zet alle geluidsinstellingen terug op de standaard fabrieksinstellingen. luidspreker kunt u het beste deze instellingen gebruiken. xx TV-luidspreker: Uit, Ext. luidspreker: Aan ✎✎Als Luidspreker selecteren is ingesteld op TVluidspreker kunt u het beste deze instellingen gebruiken. xx TV-luidspreker: Aan, Ext. luidspreker: Aan ✎✎Als er geen videosignaal is, komt er uit beide luidsprekers geen geluid. Extra instelling (alleen digitale kanalen) ■■ DTV-geluidsniveau (MPEG / HE-AAC): met deze functie kunt u de ongelijkheid van een spraaksignaal (een van de signalen die tijdens een digitale tv-uitzending worden ontvangen) omlaagbrengen tot een gewenst niveau. ✎✎ Afhankelijk van het uitgezonden signaaltype kan MPEG / HE-AAC tussen -10 dB en 0 dB worden afgesteld. ✎✎ Als u het volume wilt verhogen of verlagen, stelt u dit bij tussen 0 en -10.

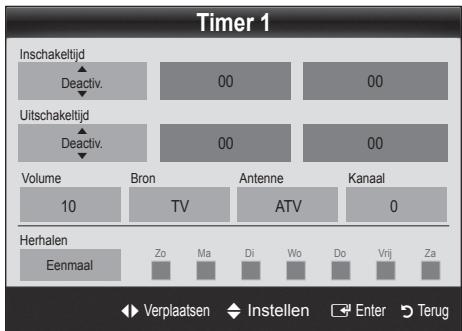

Nederlands BN68-02588F-Dut.indb 18 2010-03-26 1:45:17 Inschakeltijd / Uitschakeltijd: het uur en de minuut instellen en activeren/deactiveren. (Als u de timer met de gewenste instelling wilt activeren, kiest u Activeren.) ¦¦ De tijd instellen Volume: het gewenste geluidsvolume instellen. Tijd ■■ Klok: het instellen van de klok is belangrijk voor de diverse timerfuncties van de tv. OO De huidige tijd wordt telkens weergegeven wanneer u op de toets INFO drukt. ✎✎ Als u het netsnoer hebt losgekoppeld, moet u de klok opnieuw instellen. Klokmodus (Auto / Handmatig) Afhankelijk van de zender en het signaal wordt de tijd wellicht niet juist ingesteld. In dat geval stelt u de tijd handmatig in. De antenne moet aangesloten zijn als u de tijd automatisch wilt kunnen instellen.

¦¦ De Slaaptimer gebruiken ■■ Slaaptimer t: de tv wordt hiermee automatisch na een ingestelde tijdsduur uitgeschakeld. (30, 60, 90, 120, 150 en 180 minuten). Om de functie Slaaptimer te annuleren, selecteert u Uit.

Bron: selecteer Tv- of USB-inhoud om af te spelen wanneer de tv automatisch wordt ingeschakeld. (USB kan alleen worden geselecteerd als er een USBapparaat op de tv is aangesloten) 03 Basisfuncties Het menu Instellingen Antenne (wanneer Bron is ingesteld op Tv): selecteer ATV of DTV. Kanaal (wanneer Bron is ingesteld op Tv): selecteer het gewenste kanaal. Inhoud (wanneer Bron is ingesteld op USB): selecteer een map op het USB-apparaat met muziek- of fotobestanden die u wilt afspelen wanneer de tv automatisch wordt ingeschakeld. Als het USB-apparaat geen muziekbestanden bevat of de map met muziekbestanden niet is geselecteerd, werkt de timerfunctie niet goed. Als er slechts één fotobestand op het USBapparaat aanwezig is, wordt er geen Diashow weergegeven. Als een mapnaam te lang is, kan de map niet worden geselecteerd. Elk USB-apparaat dat u gebruikt krijgt een eigen map toegewezen. Gebruikt u meerdere USB-apparaten van hetzelfde type, zorg dan dat de mappen die eraan zijn toegewezen een verschillende naam hebben.

Herhalen: selecteer Eenmaal, Dagelijks, Ma-Vr, Ma-Za, Za-Zo of Handmatig. Wanneer u Handmatig selecteert, kunt de dag instellen waarop u de timer wilt activeren. ✎✎ De markering c geeft aan dat de dag is geselecteerd. ¦¦ De In- / uitschakeltijd instellen ✎✎Automatisch uitschakelen (alleen beschikbaar als de ■■ Timer 1 / Timer 2 / Timer 3: u kunt drie verschillende timerinstellingen opgeven. Daarvoor moet u wel eerst de klok instellen. tv door de timer wordt ingeschakeld): de tv wordt automatisch na 3 uur inactiviteit uitgeschakeld om oververhitting te voorkomen. ¦¦ Programma’s vergrendelen Timer 1 Inschakeltijd

Beveiliging Uitschakeltijd

verschijnt het invoerscherm voor de pincode. Kanaal ATV

✎✎Voordat het instellingenscherm wordt geopend,

L Verplaatsen U Instellen ✎✎Voer uw viercijferige pincode in (standaard is dit “0-0-

E Enter R Terug 0-0”). U kunt de pincode veranderen met de optie PIN wijzigen. ■■ Kinderslot (Uit / Aan): kanalen in Kanaalbeheer vergrendelen om te voorkomen dat ongeautoriseerde gebruikers, zoals kinderen, naar ongeschikte programma’s kijken. Alleen beschikbaar als de Invoer is ingesteld op Tv. ■■ Kinderslot (Ouderlijke classificering): met een zelf ingestelde viercijferige pincode kunt u voorkomen dat ongeautoriseerde gebruikers, zoals kinderen, naar ongeschikte programma’s kijken. Alles toestn: alle tv-classificaties ontgrendelen. De opties van Kinderslot kunnen per land verschillen.

Nederlands BN68-02588F-Dut.indb 19

Basisfuncties ■■ PIN wijzigen: uw persoonlijke code wijzigen die vereist is voor het instellen van de tv. P.SIZE Als u de pincode bent vergeten, drukt u achtereenvolgens op de volgende toetsen van de afstandsbediening zodat de pincode opnieuw wordt ingesteld op ‘0-0-0-0’: POWER (uit) → MUTE → 8 → 2 → 4 → POWER (aan).

Taalkeuze ■■ Taalkeuze: de menutaal instellen. ■■ Teleteksttaal: de gewenste taal voor teletekst instellen. Engels is de standaardtaal als de geselecteerde taal niet beschikbaar is in de uitzending. I-II voor ■■ Voorkeur (Eerste taal voor audio / Tweede taal audio / Eerste taal ondertitel / Tweede taalDUAL ondertitel / Eerste taal teletekst / Tweede taal teletext): selecteer een taal als standaardtaal voor wanneer een kanaal wordt geselecteerd.

Ondertiteling ✎✎De ondertitelingsfunctie werkt niet in S.MODE P.MODE ■■ Spelmodus (Uit / Aan): als u een spelcomputer aansluit, zoals de PlayStation™ of Xbox™, kunt u een realistischere spelbeleving krijgen door deze modus te selecteren. ✎✎OPMERKING xx Voorzorgen en beperkingen voor Spelmodus ¦¦ Andere functies Gebruik dit menu om de modus Ondertiteling in te stellen. Algemeen SUBT. de modi Component of HDMI. ■■ Ondertiteling (Uit / Aan): ondertitels in- of uitschakelen. ■■ Modus (Normaal / Slechthorenden): de ondertitelingsmodus instellen. ■■ Ondertitelingstaal: de ondertitelingstaal instellen. Wanneer u naar een programma kijkt dat de functie Slechthorenden niet ondersteunt, wordt Normaal automatisch geactiveerd, zelfs wanneer de modus Slechthorenden is geselecteerd. Engels is de standaardtaal als de geselecteerde taal niet beschikbaar is in de uitzending.

Digitale tekst (Uitschakelen / Inschakelen) (alleen UK) –– Als u de spelcomputer wilt loskoppelen en een ander extern apparaat aansluiten, zet u in het instellingenmenu Spelmodus op Uit. –– Als u in de Spelmodus het tv-menu weergeeft, zal het beeld een beetje trillen. xx Spelmodus is niet beschikbaar in de normale modi Tv en PC. xx Nadat u de spelconsole hebt aangesloten, stelt u Spelmodus in op Aan om een slechte beeldkwaliteit te voorkomen. De modus xx Als Spelmodus is ingesteld op Aan:MEDIA.P Beeld is ingesteld op Standaard en de modus Geluid is ingesteld op Film. ■■ Transp. menu (Helder / Donker): de transparantie van het menu instellen. ■■ Melodie (Uit / Laag / Middel / Hoog): instellen dat een melodie wordt afgespeeld als de tv wordt in- of uitgeschakeld. GUIDE

Algemene interface ■■ CI-menu: hiermee kunt u het CAM-menu selecteren. Selecteer het CI-menu op basis van het menu PC Card. ■■ Toepassingsinfo: informatie bekijken op de CAM die in de CI-sleuf is geplaatst en op de CI-/CI+-kaart die in de CAM is geplaatst. U kunt de CAM altijd installeren, ongeacht of de tv is in- of uitgeschakeld.

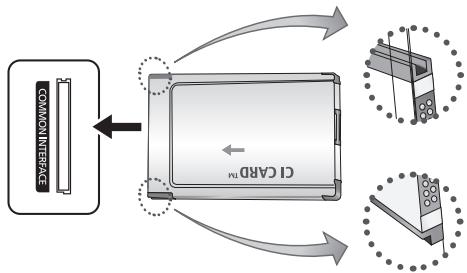

1. De CI CAM-module kunt u verkrijgen bij uw lokale

leverancier of door deze telefonisch te bestellen.

2. Steek de CI-/CI+-kaart stevig in de CAM in de richting

3. Steek de CAM met de CI-/CI+-kaart in de COMMON

INTERFACE-aansluiting, in de richting van de pijl, zodat de kaart parallel met de sleuf is.

4. Controleer of u een beeld op een kanaal met een

gecodeerd signaal kunt bekijken. Als het programma wordt uitgezonden met digitale tekst, is deze functie beschikbaar.

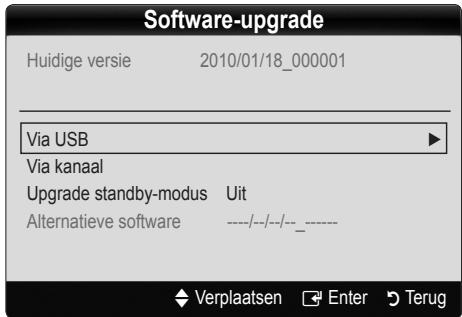

Nederlands BN68-02588F-Dut.indb 20 2010-03-26 1:45:18 De nieuwste versie installeren Zelfdiagnose ■■ Het beeld testen (Ja / Nee): controleer hiermee of er problemen met het beeld zijn en als een probleem aanhoud, het kleurpatroon. ■■ Het geluid testen (Ja / Nee): gebruik de ingebouwde melodie om te controleren of er geluidsproblemen zijn. ✎✎ Als u geen geluid hoort via de luidsprekers van de tv controleert u voordat u de geluidstest uitvoert of in het menu Geluid de optie Luidspreker selecteren is ingesteld op TV-luidspreker. ✎✎ De melodie kunt u zelfs tijdens de test horen als Luidpreker selecteren is ingesteld op Externe luidspreker of als het geluid is gedempt doordat er op de toets MUTE is gedrukt. ■■ Signaalinformatie: (alleen digitale kanalen) de ontvangstkwaliteit van het HDTV-kanaal is ofwel perfect, ofwel de kanalen zijn niet beschikbaar. Stel de antenne bij om de signaalsterkte te vergroten. ■■ Problemen oplossen: raadpleeg deze beschrijving als er een probleem met de tv lijkt te zijn. ✎✎ Als geen van deze tips om problemen op te lossen van toepassing is kunt u contact opnemen met de klantenservice van Samsung. Software-upgrade Een Software-upgrade kan worden uitgevoerd via een uitzendsignaal of door de nieuwste firmware van samsung. com op een USB-stick te downloaden. Huidige versie is de software die al op de tv is geïnstalleerd. ✎✎De software wordt weergegeven als “Jaar/Maand/ Dag_Versie”. ✎✎ Als de functie tijdens de softwareoverdrachtsperiode wordt geselecteerd, wordt er automatisch naar software gezocht en wordt deze gedownload. ✎✎ De benodigde tijd voor het downloaden van de software wordt door de signaalstatus bepaald. ■■ Upgrade standby-modus: er wordt op de geselecteerde tijd automatisch een handmatige upgrade uitgevoerd. Omdat de tv intern wordt ingeschakeld, kan dit ertoe leiden dat op het lcd-scherm vage beelden verschijnen. Dit kan meer dan een uur duren totdat de software-upgrade is voltooid. ■■ Alternative Software (back-up): als er een probleem is met de nieuwe firmware en dit de werking van de tvfuncties beïnvloedt, kunt u de voorgaande versie van de software weer terugzetten. ✎✎ Als de software was gewijzigd, wordt de huidige Gebruiksaanwijzing HD-verbinding 2010/01/18_000001 Via USB Via kanaal Upgrade standby-modus Uit Alternatieve software ----/--/--/--_------ ■■ Via kanaal: hiermee worden firmware-upgrades via het uitzendkanaal uitgevoerd. software weergegeven. Software-upgrade Huidige versie ■■ Via USB: steek een USBZijpaneel van de tv stick met het bestand van de firmware-upgrade dat u van www.samsung.com hebt gedownload in de tv. USB-stick Let op dat u het apparaat niet uitschakelt of de USBgeheugenschijf verwijdert totdat de upgrade is voltooid. Nadat de firmwareupgrade is voltooid, wordt de tv automatisch uit- en weer ingeschakeld. Bij een software-upgrade worden de standaard video- en audioinstellingen (fabrieksinstellingen) weer teruggezet. Het is dan ook raadzaam om uw instellingen te noteren, zodat u deze na de upgrade eenvoudig kunt terugzetten.

U Verplaatsen E Enter R Terug Raadpleeg deze informatie wanneer u externe apparaten op de tv aansluit. Contact opnemen met Samsung Bekijk deze informatie wanneer uw tv niet naar behoren werkt of wanneer u de software wilt bijwerken. U vindt hier informatie over onze klantenservice en over hoe u producten en software kunt downloaden. Nederlands BN68-02588F-Dut.indb 21 03 Basisfuncties Het menu Ondersteuning

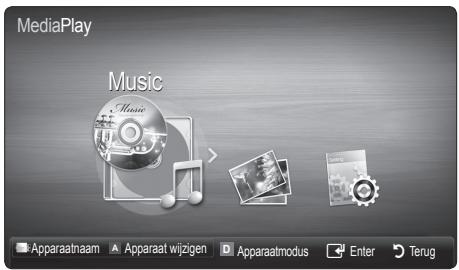

2010-03-26 1:45:19 Uitgebreide functies Media Play MEDIA.P UIDE Geniet van foto-, muziek- en filmbestanden die op een USB MSC-apparaat en.

Apparaatmodus E Enter R Terug ¦¦ Een USB-apparaat aansluiten

2. Sluit een USB-apparaat met foto- en/of muziek aan op de

USB -aansluiting aan de zijkant van de tv. 3. Wanneer het USB-apparaat op de tv is aangesloten, verschijnt er een popupvenster. Vervolgens kunt u Media Play selecteren. ✎✎Dit werkt mogelijk niet naar behoren bij multimediabestanden zonder licentie. ✎✎Wat u moet weten voordat u Media Play gaat gebruiken xx MTP (Media Transfer Protocol) wordt niet ondersteund. xx Het bestandssysteem ondersteunt FAT16, FAT32 en NTFS. xx Bepaalde types digitale camera’s en geluidsapparatuur zijn mogelijk niet Zijpaneel van de tv USB-stick compatibel met dit toestel. xx Media Play ondersteunt alleen USB-massaopslagapparatuur (MSC). MSC staat voor Mass Storage Class, een apparaat waarop grote hoeveelheden gegevens tegelijk kunnen worden opgeslagen en getransporteerd. Voorbeelden van MSC’s zijn USB-sticks, Flash-kaartlezers schijven (USB-HUB’s worden niet ondersteund.) Apparaten moeten rechtstreeks op de USB-aansluiting van de tv worden aangesloten. xx Maak een back-up van uw bestanden voordat u het apparaat aansluit op de tv om beschadiging of verlies van uw gegevens te voorkomen. SAMSUNG is niet verantwoordelijk voor beschadiging of verlies van gegevens. xx Verwijder het USB-apparaat niet terwijl gegevens worden geladen. xx Hoe hoger de resolutie van het beeld, des te langer duurt het voordat het op het scherm wordt weergegeven. xx De maximaal ondersteunde JPEG-resolutie is 15.360 x 8640 pixels. xx Bij bestanden die niet worden ondersteund of die zijn beschadigd wordt de boodschap “Niet-ondersteunde bestandsindeling” weergegeven. xx Als de bestanden op Alg. weergave zijn gesorteerd, kunnen er in elke map maximaal 1000 bestanden worden weergegeven. xx MP3-bestanden met DRM die tegen betaling zijn gedownload kunnen niet worden afgespeeld. Digital Rights Management (DRM) is een technologie voor het creëren van inhoud en de distributie en het beheer van de inhoud op een geïntegreerde en veelzijdige wijze, met inbegrip de bescherming van de rechten en belangen van de producenten, het voorkomen van het illegaal kopiëren van de inhoud en het beheren van rekeningen en betalingen. xx Als er meer dan 2 PTP-apparaten zijn aangesloten, kunt u er slechts één tegelijk gebruiken. xx Als er meer dan twee MSC-apparaten zijn aangesloten, worden sommige mogelijk niet herkend. Als een USBapparaat meer energie nodig heeft (meer dan 500 mA of 5 V), wordt het mogelijk niet ondersteund. xx Als er een waarschuwing van te veel energie wordt weergegeven wanneer u een USB-apparaat aansluit, wordt het apparaat mogelijk niet herkend of werkt het mogelijk niet goed. xx Als de tv gedurende de tijd die is opgegeven bij Autom. beveilig.tijd, geen invoer ontvangt, wordt de schermbeveiliging uitgevoerd. xx Als er een USB-verlengkabel wordt gebruikt, wordt het USB-apparaat mogelijk niet herkend of kunnen de bestanden op het apparaat mogelijk niet worden gelezen. xx Als het USB-apparaat dat op de tv is aangesloten niet wordt herkend, is de lijst met bestanden op het apparaat mogelijk beschadigd of wordt een bestand in de lijst niet afgespeeld. Sluit het USB-apparaat aan op de pc, formatteer het apparaat en controleer de aansluiting. xx Als een bestand dat van de pc is verwijderd nog steeds wordt gevonden wanneer Media Play wordt uitgevoerd, gebruikt u de functie ‘Prullenbak leegmaken’ m het bestand definitief te verwijderen.

Nederlands BN68-02588F-Dut.indb 22 2010-03-26 1:45:20 Ga naar het gewenste bestand met de toetsen voor omhoog / omlaag / links / rechts en druk op de toets ENTERE. Het bestand wordt afgespeeld. ✎✎Ondersteunt de apparaatmodus en Inhoudsmodus voor de homepage van Media Play. Informatie: hier ziet u de naam van het geselecteerde bestand en het aantal bestanden en pagina’s. Sorteerlijst: hier ziet u de sorteervolgorde. ✎✎ De sorteervolgorde kan Music /Music 01.mp3 1/2

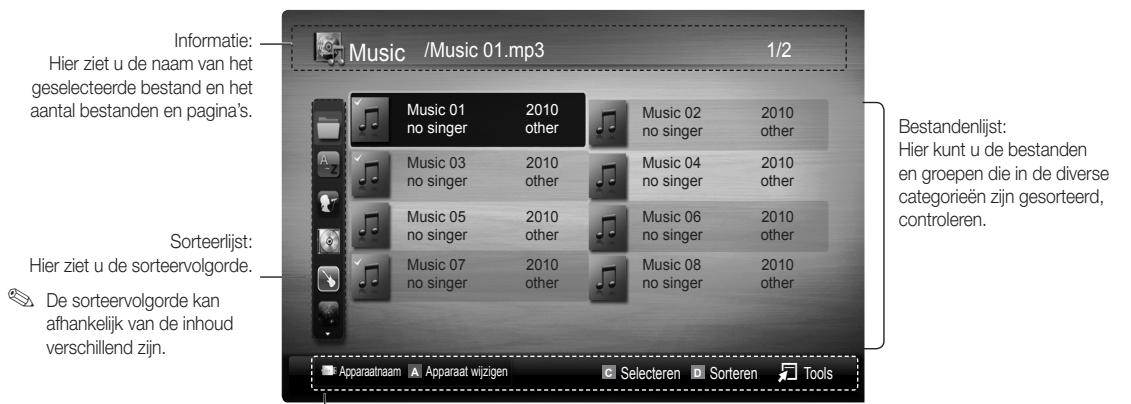

Bestandenlijst: hier kunt u de bestanden en groepen die in de diverse categorieën zijn gesorteerd, controleren. 04 Uitgebreide functies ¦¦ Schermweergave afhankelijk van de inhoud verschillend zijn. Apparaatnaam A Apparaat wijzigen

Sorteren T Tools Bedieningstoetsen A Rood (Apparaat wijzigen): hiermee selecteert u een aangesloten apparaat. B Groen (Voorkeur): h iermee stelt u de bestandsvoorkeur in. (niet ondersteund in de algemene weergave) C Geel (Selecteren): hiermee selecteert u meerdere bestanden in de lijst. De geselecteerde bestanden worden gemarkeerd met een symbool. D Blauw (Sorteren): hiermee selecteert u de sorteerlijst. T (Tools): h iermee opent u het optiemenu. Muziek Muziek afspelen

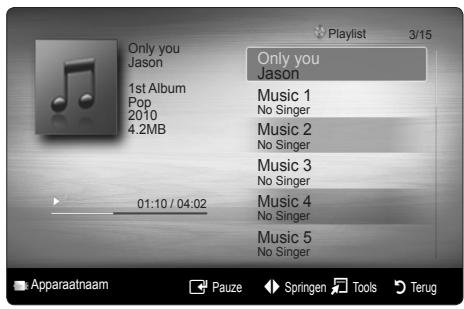

1. Druk op de toets ◄ of ► om Muziek te selecteren en druk

vervolgens op de toets ENTERE in het menu Media Play. Only you Jason

2. Druk op de toets ◄/►/▲/▼ om de gewenste Muziek in de

bestandenlijst te selecteren. 1st Album Pop 4.2MB Playlist No Singer Music 2 No Singer

3. Druk op de toets ENTERE.

Music 3 No Singer –– Tijdens het afspelen van muziek kunt u zoeken met de toetsen ◄ en ►. ✎✎U ziet hier alleen bestanden met de extensie .MP3 en .PCM. Bestanden met andere extensies worden niet weergeven, ook al staan ze wel op het USB-apparaat. 3/15 Only you Jason Music 1 01:10 / 04:02 Music 4 No Singer Music 5 No Singer Apparaatnaam E Pauze L Springen T Tools R Terug ✎✎Als het geluid bij het afspelen van MP3-bestanden ongewoon klinkt, past u de Toonregeling in het menu Geluid aan. (Een overgemoduleerd MP3-bestand kan geluidsproblemen veroorzaken.) Nederlands BN68-02588F-Dut.indb 23

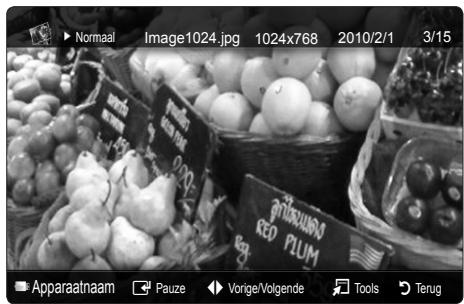

2010-03-26 1:45:21 Uitgebreide functies Foto’s Een foto (of Diashow) bekijken

Druk op de toets ◄ of ► om Foto's te selecteren en druk vervolgens op de toets ENTERE in het menu Media Play. Druk op de toets ◄/►/▲/▼ om de gewenste foto in de bestandenlijst te selecteren. Druk op de toets ENTERE. –– Druk op het moment dat een fotolijst wordt weergegeven op de toets ENTERE op de afstandsbediening om de Diashow te starten. –– Alle bestanden in de bestandenlijst worden in de Diashow weergegeven. –– Tijdens de Diashow worden de bestanden in volgorde afgebeeld vanaf het op dat moment bestand. ✎✎U kunt automatisch muziekbestanden laten afspelen tijdens een diashow Normaal Apparaatnaam E Pauze L Vorige/Volgende 3/15 2010/2/1 Image1024.jpg 1024x768 T Tools R Terug als de instelling Achtergrondmuziek op Aan is gezet. ✎✎De Achtergrondmuziek-modus kan niet worden gewijzigd voordat de achtergrondmuziek is geladen. ¦¦ Meerdere bestanden afspelen De geselecteerde video- / muziek- / fotobestanden afspelen

1. Druk op de gele toets om het gewenste bestand in de bestandenlijst te

2. Herhaal deze procedure om meerdere bestanden te selecteren.

✎✎ OPMERKING xx Het symbool (c) verschijnt links van de geselecteerde

bestanden. xx U annuleert een selectie door nogmaals op de gele toets te drukken. xx Als u de selectie van alle bestanden ongedaan wilt maken, drukt u op de toets TOOLS en selecteert u Niets selecteren. Druk op de toets TOOLS en selecteer Geselecteerde inhoud afspelen. De groep video- / muziek- / fotobestanden afspelen

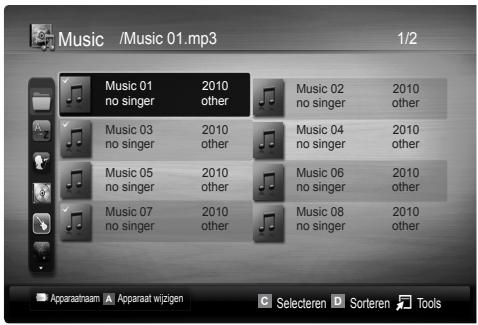

1. Ga terwijl er een bestandenlijst wordt weergegeven naar een willekeurig

bestand in de gewenste groep.

2. Druk op de toets TOOLS en selecteer Huidige groep afspelen.

Music /Music 01.mp3 1/2

Apparaatnaam A Apparaat wijzigen

Selecteren D Sorteren T Tools ¦¦ Andere functies van Media Play De bestandslijst sorteren Druk in de bestandslijst op de blauwe knop om de bestanden te sorteren. Categorie Recentste datum Betekenis Hiermee wordt de volledige map weergegeven. U kunt de foto weergeven door de map te selecteren. De bestanden worden op titel gesorteerd en weergegeven in de volgorde symbool / cijfer / letter / speciaal. Hiermee worden bestanden op voorkeur gesorteerd en weergegeven. U kunt de bestandsvoorkeur in de bestandslijst aanpassen met behulp van de groene toets. Hiermee worden foto's aflopend op datum gesorteerd en weergegeven. Oudste datum Hiermee worden foto's oplopend op datum gesorteerd en weergegeven. Artiest Hiermee wordt de muziek in alfabetische volgorde op artiest gesorteerd.

Album Hiermee wordt de muziek in alfabetische volgorde op album gesorteerd.

Stemming Hiermee worden de muziekbestanden op genre gesorteerd. Hiermee worden de muziekbestanden op stemming gesorteerd. U kunt de stemminginfo van de muziek zelf instellen. Maand. Hiermee worden de foto's op maand gesorteerd en weergegeven. Alg. weergave Titel Voorkeur

Nederlands BN68-02588F-Dut.indb 24 2010-03-26 1:45:22 Categorie Betekenis Muziek Foto's Herhalingsmodus Hiermee kunt u film- en muziekbestanden herhaald afspelen. Beeldinstelling Hiermee kunt u de beeldinstelling aanpassen. (pag. 14, 15 16) Geluidinstelling Hiermee kunt u de geluidsinstelling aanpassen. (pag. 17, 18) Diashow stoppen / Diashow starten Hiermee kunt u een Diashow starten en stoppen.

Diashowsnelheid Hiermee kunt u tijdens een Diashow de snelheid van de weergave bedienen.

Zoom Hiermee kunt u in de volledige-schermmodus op afbeeldingen inzoomen.

Draaien Hiermee kunt u de afbeeldingen in de volledige-schermmodus draaien.

Informatie Hiermee kunt u gedetailleerde informatie over het actuele bestand krijgen.

04 Uitgebreide functies Opties voor het afspelen van muziek / foto’s

Instellingen Instellingen gebruiken ■■ Informatie: hiermee kunt u informatie over het aangesloten apparaat weergeven. Nederlands BN68-02588F-Dut.indb 25

2010-03-26 1:45:22 Overige informatie De teletekstfunctie van het analoge kanaal Op de indexpagina van de teletekstdienst vindt u informatie over het gebruik van teletekst. Voor een juiste weergave van teletekstinformatie is een stabiele kanaalontvangst vereist. Anders kan bepaalde informatie ontbreken of worden bepaalde pagina’s niet weergegeven. ✎✎U kunt de teletekstpagina’s veranderen met de cijfertoetsen op de afstandsbediening.

/ (Teletekst aan/mix): activeer teletekst nadat u het kanaal dat de teletekstdienst aanbiedt, hebt geselecteerd. Druk tweemaal op deze toets om het op dat moment televisiebeeld over de teletekstpagina heen weer te geven.

8 (opslaan): de teletekstpagina's opslaan.

4 (grootte): de tekst in de bovenste helft van het scherm twee keer zo groot weergeven. Druk nogmaals op deze toets voor de onderste helft van het scherm. Druk nogmaals op deze toets voor de normale weergave.

9 (vastzetten): een roulerende

3 (vorige pagina): de vorige

6 (index): de indexpagina 9 (inhoudspagina) tijdens het gebruik van teletekst weergeven.

0 (modus): de teletekstmodus (LIST/FLOF) selecteren. Als u in de LIST-modus op deze toets drukt, wordt overgeschakeld naar de List-opslagmodus. In deze modus kunt u teletekstpagina's met behulp van de toets 8(opslaan) in een lijst opslaan.

volgende teletekstpagina weergeven. teletekstpagina weergeven. pagina vastzetten. Druk nogmaals op deze toets om het rouleren te hervatten.

2 (volgende pagina): de

weergeven (bijvoorbeeld antwoorden op quizvragen). Druk nogmaals op deze toets voor de normale weergave. 7 (annuleren): de huidige ! uitzending weergeven terwijl u een pagina zoekt. Gekleurde toetsen (rood/ @ groen/geel/blauw): Als een omroep gebruikmaakt van het FASTEXT-systeem, worden de verschillende onderwerpen op een teletekstpagina van een kleurcodering voorzien, die u kunt selecteren met behulp van de gekleurde toetsen. Druk op de gewenste toets. De pagina wordt weergegeven met aanvullende kleurcodegegevens, die op dezelfde wijze kunnen worden geselecteerd. Om de vorige of volgende pagina weer te geven drukt u op de toets met de overeenkomstige kleur. De teletekstpagina’s zijn in zes categorieën verdeeld: Onderdee Inhoud Onderdeel Inhoud

Geselecteerd paginanummer.

Aanduiding zendkanaal.

Huidig paginanummer of zoekindicaties.

Nederlands BN68-02588F-Dut.indb 26 2010-03-26 1:45:23 ¦¦ De wandbevestigingsset monteren Met de onderdelen voor wandbevestiging (apart verkrijgbaar) kunt u de tv aan de muur bevestigen. Zie de instructies bij de onderdelen voor wandbevestiging als u wilt weten hoe u de wandbevestiging installeert. Neem contact op met een technicus voor hulp alvorens de wandbeugel te bevestigen. Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de tv zelfstandig te installeren. 05 Overige informatie De wandbevestiging plaatsen ¦¦ Specificaties voor de wandbevestigingsset (VESA) ✎✎De wandbevestigingsset is niet meegeleverd, maar wordt apart verkocht. Monteer de wandbevestiging op een stevige muur die haaks op de vloer staat. Wanneer de steun aan andere bouwmaterialen bevestigd moet worden, dient u contact op te nemen met de leverancier. Als u de wandbevestiging aan het plafond of een schuine muur monteert, kan de tv vallen en daarmee tot zwaar lichamelijk letsel leiden. ✎✎OPMERKING xx Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de tv zelfstandig te installeren. xx In de onderstaande tabel vindt u de standaardafmetingen voor wandbevestigingssets. xx Wanneer u onze wandbevestigingsset aanschaft, zijn een gedetailleerde installatiegids en alle vereiste montageonderdelen daarbij inbegrepen. xx Gebruik geen schroeven die langer zijn dan de standaardafmetingen, omdat anders de binnenkant van de tv beschadigd kan raken. xx Voor wandbevestigingen die niet voldoen aan de standaardspecificaties voor VESA-schroeven, kan de lengte van de schroeven afhankelijk van de specificaties afwijken. xx Gebruik geen schroeven die niet aan de standaard VESA-schroefspecificaties voldoen. xx Draai de schroeven niet te vast. Dit zou ertoe kunnen leiden dat het product beschadigt of valt, resulterend in lichamelijk letsel. Samsung is voor dit soort ongevallen niet aansprakelijk. xx Samsung is niet aansprakelijk voor productschade of lichamelijk letsel wanneer een niet-VESA of niet-gespecificeerde wandbevestiging is gebruikt of wanneer de consument de installatie-instructies voor het product niet in acht heeft genomen. xx Kantel deze tv voor de bevestiging nooit meer dan 15 graden. Productgroep formaat in cm 19~22 LCD-TV 23~29 30~40 46~55 57~65 70~80 80~ VESA-spec. (A * B) 75 X 75 100 X 100 200 X 100 200 X 200 400 X 400 600 X 400 800 X 400 1400 X 800 Standaardschroef Aantal

Monteer de wandbevestigingsset niet terwijl de tv is ingeschakeld. Dit kan resulteren in lichamelijk letsel door elektrische schokken. Nederlands BN68-02588F-Dut.indb 27

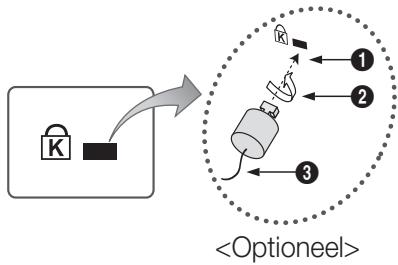

2010-03-26 1:45:23 Overige informatie Kensington-slot tegen diefstal Het Kensington-slot is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik op een openbare plaats. Afhankelijk van de fabrikant, kan het uiterlijk en de vergrendelmethode enigszins afwijken van de afbeelding. Raadpleeg de gebruiksaanwijzing bij het Kensington-slot voor het juiste gebruik.

”-symbool aan de achterkant van de tv. Naast het “ ”-symbool bevindt zich een Kensington-slot.

1. Plaats het vergrendelingsapparaat in het Kensington-slot 1 en

draai deze in de vergrendelrichting 2.

2. Sluit de Kensington-vergrendelingskabel aan 3.

3. Maak het Kensington-slot vast aan een bureau of een ander zwaar

voorwerp dat niet kan worden verplaatst.

<Optioneel> ✎✎De vergrendeling moet apart worden aangeschaft. ✎✎De plaats van het Kensington-slot kan per model verschillen. De tv vastzetten aan de wand Let op: als u duwt of trekt aan de tv of op de tv klimt, kan deze vallen. Zie er met name op toe dat uw kinderen niet aan de tv gaan hangen of deze uit balans brengen. De tv kan dan omvallen, hetgeen verwondingen kan veroorzaken of zelfs fatale gevolgen kan hebben. Neem alle voorzorgsmaatbedienen die in de bijgesloten veiligheidsfolder worden genoemd. Om veiligheidsredenen is het raadzaam de antivalvoorziening te installeren om de stabiliteit van het toestel te verhogen. ¦¦ Voorkomen dat de tv valt ✎✎De benodigde beugels, schroeven en draad worden niet meegeleverd. Deze moeten apart worden aangeschaft.

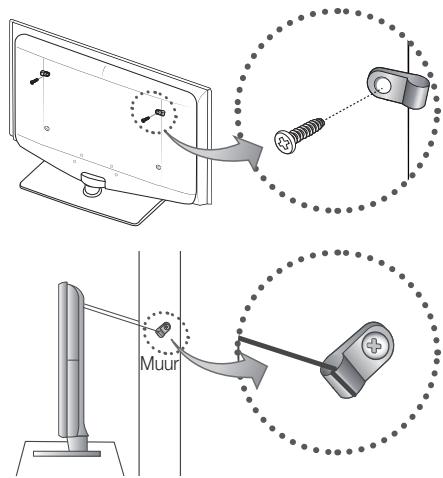

1. Plaats de schroeven in de beugels en bevestig deze stevig aan

de muur. Zorg dat de schroeven stevig in de muur vastzitten. Specificaties van de schroeven xx Voor een lcd-tv van 23 ~ 29 Inch: M4 xx Voor een lcd-tv van 30 ~ 40 Inch: M6

2. Verwijder de schroeven in het midden aan de achterkant van de

tv, steek de schroeven door de beugels en draai de schroeven weer vast in de tv.

3. Verbind de beugels die aan de tv zijn bevestigd met een sterke

draad aan de beugels die aan de muur zijn bevestigd en knoop de draad stevig vast.

✎✎Controleer of alle bevestigingen goed zijn aangebracht. Muur Controleer de bevestigingspunten regelmatig op tekenen van moeheid of verzwakking. Neem in geval van twijfel over de veiligheid van de bevestiging contact op met een professionele installateur. ✎✎Plaats de tv dicht bij de muur zodat deze niet achterover kan vallen. ✎✎Het is veilig om de draad zodanig aan te brengen dat de beugels die aan de muur zijn bevestigd zich boven de beugels op de tv of op gelijke hoogte daarmee bevinden. ✎✎Haal de draad los voordat u de tv verplaatst.

Nederlands BN68-02588F-Dut(26-).indd 28 2010-3-29 9:46:57 Wanneer u vragen over deze televisie hebt, kunt u eerst deze lijst raadplegen. Als geen van de tips in deze lijst van toepassing zijn, gaat u naar “www.samsung.com” en klikt u daar op Ondersteuning, of neemt u contact op met een van de klantenservice die u op de achterkant van deze gebruiksaanwijzing vindt. Probleem Oplossingen en uitleg Beeldkwaliteit Voer eerst de functie Het beeld testen uit om te controleren of uw televisie het testbeeld juist weergeeft. (ga naar MENU - Ondersteuning - Zelfdiagnose - Het beeld testen) (P. 21) Als het testbeeld correct wordt weergegeven, wordt het slechte beeld mogelijk veroorzaakt door de bron of het signaal. Het tv-beeld ziet er niet zo fraai uit als in de winkel.

Het beeld is vervormd: macroblok, klein blok, puntjes, pixelvorming

Hebt u een analoge kabelbox of set-top-box? Upgrade dan naar een digitale settopbox. Gebruik HDMI- of Component-kabel om beeld van HD-kwaliteit (high-definition) weer te geven. Abonnees kabel/satelliet: probeer HD-zenders uit het kanalenoverzicht. Antenneverbinding: probeer HD-zenders weer te geven nadat u de automatische zenderprogrammering hebt uitgevoerd. ✎✎ Veel HD-kanalen zijn geüpgraded van SD-inhoud (Standard Definition). Stel de resolutie voor de video-uitvoer van de kabelbox/set-top-box in op 1080i of 720p. Controleer of u naar de tv kijkt op de aanbevolen minimumafstand, die gebaseerd is op het tv-formaat en de definitie van het signaal. Compressie van video-inhoud kan tot beeldvervorming leiden, met name bij uitzendingen met snelle bewegingen, zoals sportprogramma's en actiefilms. Een laag signaalniveau of slechte signaalkwaliteit kan beeldvervorming veroorzaken. Dit is geen defect van de tv. De kleuren zijn verkeerd of ontbreken.

Als u gebruikmaakt van een componentaansluiting, controleert u of de componentkabels op de juiste ingangen zijn aangesloten. Onjuiste of losse Aansluiten kunnen tot kleurproblemen of een leeg scherm leiden. De helderheid of kleuren laten te wensen over.

Pas de opties voor Beeld aan in het tv-menu. (ga naar de modus Beeld / Kleur / Helderheid / Scherpte) Pas de optie voor Spaarstand aan in het tv-menu. (ga naar MENU - Beeld - ECO-oplossing Spaarstand) Zet het beeld terug op de standaardbeeldinstellingen. (ga naar MENU - Beeld - Beeld resetten) Aan de rand van het scherm is een streepjeslijn zichtbaar.

Als het beeldformaat is ingesteld op Volledig scherm, wijzigt u deze in 16:9. (P. 16) Wijzig de resolutie van de kabelbox/set-top-box. Het beeld is zwart-wit.

Als u gebruikmaakt van een AV composiet-invoer, sluit u de videokabel (geel) aan op de groene aansluiting van component ingang 1 op de tv. Bij het van kanaal wisselen bevriest het beeld of wordt het vervormd of vertraagd.

Wanneer de tv is aangesloten met een kabelbox kunt u proberen de kabelbox te resetten. Sluit het netsnoer opnieuw aan en wacht totdat de kabelbox opnieuw wordt opgestart. Dit kan tot 20 minuten duren. Stel de uitvoerresolutie van de kabelbox in op 1080i of 720p.

Geluidskwaliteit Voer eerst de functie Het geluid testen uit om te controleren of het geluid van uw televisie naar behoren werkt. (ga naar MENU - Ondersteuning - Zelfdiagnose - Het geluid testen) (P. 21) Als het geluid in orde is, wordt het geluidsprobleem mogelijk veroorzaakt door de bron of het signaal. Er is geen geluid of het geluid is op het maximale volume te zacht.

Controleer het volume van het externe apparaat dat op de tv is aangesloten. Het beeld is goed, maar er is geen geluid.

Stel in het geluidsmenu de optie Luidspreker selecteren in op TV-luidspreker. (P. 18) Als u een extern apparaat gebruikt, controleert u of de audiokabels op de juiste audioAansluiten van de tv zijn aangesloten. Als u een extern apparaat gebruikt, controleert u de audio-uitvoeroptie van dat apparaat (mogelijk moet u de audio-optie van de kabelbox op HDMI instellen als u een HDMI-kabel op de tv hebt aangesloten). Wanneer u een een DVI-HDMI-kabel gebruikt, is een afzonderlijke audiokabel vereist. Als de tv een koptelefoonaansluiting heeft, controleert u of daar niets op is aangesloten.

Er komt ongewenst geluid uit de luidsprekers.

Controleer de kabelAansluiten. Controleer of een videokabel niet is aangesloten op een audio-ingang. Controleer bij antenne- of kabelAansluiten de signaalsterkte. Een zwak signaal kan geluidsvervorming veroorzaken. Nederlands BN68-02588F-Dut.indb 29 05 Overige informatie Problemen oplossen

2010-03-26 1:45:25 Overige informatie Probleem Oplossingen en uitleg Geen beeld, geen video De tv kan niet worden ingeschakeld.

Controleer of het netsnoer stevig op het stopcontact en op de tv is aangesloten. Controleer of het stopcontact werkt. Druk op de POWER-knop op de tv om te controleren of het probleem niet bij de afstandsbediening ligt. Als de tv wordt ingeschakeld, raadpleegt u “De afstandsbediening werkt niet” hieronder. De tv wordt automatisch uitgeschakeld.

Zorg dat de Slaaptimer in het menu Instellingen is ingesteld op Uit. (P. 19) Als de tv is aangesloten op uw pc, controleert u de voedingsinstellingen van de pc. Controleer of de stekker op de juiste wijze in het stopcontact is gestoken en op de televisie is aangesloten. Wanneer u tv-kijkt via een antenne of kabelaansluiting, wordt de tv uitgeschakeld als er 10-15 minuten geen signaal is.

Er is geen beeld/video.

Controleer de kabelverbindingen (haal alle kabels die op de tv en externe apparaten zijn aangesloten los en sluit ze vervolgens weer aan). Stel de video-uitgang van de externe apparaten (kabelbox, set-top-box, dvd-speler, blu-rayspeler, enzovoort) zodanig in dat de Aansluiten van de tv-ingang hiermee overeenkomen. Als bijvoorbeeld de HDMI-uitgang van een extern apparaat wordt gebruikt, moet deze op de HDMI-ingang van de tv worden aangesloten. Controleer of de aangesloten apparaten zijn ingeschakeld. Selecteer de juiste bron voor de tv door op de knop SOURCE op de afstandsbediening van de tv te drukken. RF-aansluiting (kabel/antenne) De tv ontvangt niet alle kanalen.

Het beeld is vervormd: macroblok, klein blok, puntjes, pixelvorming

Zorg dat de antennekabel stevig is aangesloten. Voer de functie Plug & Play (eerste instelling) uit om beschikbare zenders aan de kanalenlijst toe te voegen. Ga naar MENU - Instellingen - Plug & Play (eerste instelling) en wacht tot alle beschikbare kanalen zijn opgeslagen. Controleer of de antenne juist is geplaatst. Compressie van video-inhoud kan tot beeldvervorming leiden, met name bij uitzendingen met snelle bewegingen, zoals sportprogramma's en actiefilms. Een zwak signaal kan tot beeldvervorming leiden. Dit is geen defect van de tv. Pc-aansluiting De melding 'Not Supported Mode' (Nietondersteunde modus) verschijnt.

Stel de uitvoerresolutie en frequentie van uw pc zodanig in dat deze overeenkomen met de resoluties die door de tv worden ondersteund. (P. 22) “PC” wordt altijd in de bronnenlijst weergegeven, ook als er geen pc is aangesloten.

Dit is normaal; “PC” wordt altijd in de bronnenlijst weergegeven, ongeacht of er een pc is aangesloten. De video is prima, maar er is geen audio.

Als u een HDMI-aansluiting gebruikt, controleert u de audio-uitvoerconfiguratie op de pc.

HD-kanalen hebben zwarte balken aan beide zijden van het scherm wanneer ze opgewaardeerde SD-inhoud (4:3) weergeven. Zwarte balken onder en boven in het scherm worden weergegeven bij films die beeldformaten hebben die afwijken van die van uw televisie. Stel de optie voor het beeldformaat op uw externe apparaat of tv in op volledig scherm. Overige Het beeld kan niet schermvullend worden weergegeven.

De afstandsbediening werkt niet.

Vervang de batterijen van de afstandsbediening en plaats de batterijen met de polen (+/–) in de juiste richting. Reinig het venster van de zender op de afstandsbediening. Richt vanaf circa 1,5 tot 2 meter afstand de afstandsbediening rechtstreeks op de televisie. Met de afstandsbediening van de kabelbox/set-top-box kan de tv niet worden in- of uitgeschakeld of kan het volume niet worden geregeld.

Programmeer de afstandsbediening voor de kabelbox/set-top-box zodanig dat deze werkt voor de tv. Raadpleeg de gebruiksaanwijzing van uw kabelbox/set-top-box voor de code voor de SAMSUNG-tv. De melding 'Niet-ondersteunde modus' verschijnt.

Controleer de ondersteunde resolutie van de tv en pas de uitgangsresolutie van het externe apparaat daaraan aan. Raadpleeg de resolutie-instellingen op pagina 9 van deze gebruiksaanwijzing. De tv geeft een plasticgeur af.

Deze geur is normaal en verdwijnt na verloop van tijd. De Signaalinformatie van de tv is niet beschikbaar in het testmenu Zelfdiagnose.

Deze functie is alleen beschikbaar voor digitale zenders met een antenne-/RF-/coaxaansluiting. (P. 21) De tv staat schuin naar een kant.

Verwijder de voet van de tv en monteer deze opnieuw. Er zijn problemen bij het monteren van de voet.

Zorg dat de tv op een vlakke ondergrond staat. Als u de schroeven niet uit de tv kunt verwijderen, gebruikt u zo nodig een magnetische schroevendraaier. Het menu Kanaal wordt grijs weergegeven. (niet beschikbaar)

Het menu Kanaal is alleen beschikbaar als de tv-bron is geselecteerd.

Nederlands BN68-02588F-Dut.indb 30 2010-03-26 1:45:25 Oplossingen en uitleg Uw instellingen verdwijnen na 30 minuten of telkens wanneer de televisie wordt uitgeschakeld.

Als de tv zich in de modus Winkeldemo bevindt, worden de audio- en beeldinstellingen elke 30 minuten gereset. Wijzig de modus in de procedure Plug & Play (eerste instelling) van Winkeldemo in Thuisgebruik. Druk op de toets SOURCE om de modus Tv te selecteren en ga naar MENU → Instellingen → Plug & Play (eerste instelling) → ENTERE. Met tussenpozen valt het geluid of beeld weg.

Controleer de kabelAansluiten en sluit de kabels eventueel opnieuw aan. Verlies van audio of video kan het gevolg zijn van te stijve of dikke kabels. Zorg ervoor dat de kabels flexibel genoeg zijn voor langdurig gebruik. Bij bevestiging van de tv aan de muur raden we het gebruik van kabels met 90-gradenAansluiten aan. U ziet kleine deeltjes als u de rand van de tv van dichtbij bekijkt.

Dit maakt deel uit van het productontwerp en is geen defect. Het menu PIP is niet beschikbaar.

PIP-functionaliteit is alleen beschikbaar als u een HDMI-, PC- of Component-bron gebruikt. Het bericht “Vervormd signaal” of “Zwak signaal/geen signaal” wordt weergeven.

Als u gebruikmaakt van een CAM CARD (CI/CI+), controleert u of deze op de COMMON INTERFACEaansluiting is aangesloten. Als het probleem aanhoudt, haalt u de CAM CARD uit de tv en plaatst u de kaart vervolgens weer terug in de aansluiting.

U hebt de tv 45 minuten geleden uitgezet en het apparaat is weer ingeschakeld.

Dit is normaal. De tv gebruikt zelfstandig de OTA-functie (Over The Air) voor het upgraden van firmware die tijdens het tv-kijken is gedownload. Er zijn herhaaldelijk problemen met beeld en/of geluid.

Controleer het signaal of de bron en wijzig deze indien nodig. Er kan soms een reactie optreden tussen de rubber kussentjes op de voet en de toplaag van bepaald meubilair.

U kunt dit voorkomen door viltkussentjes te gebruiken op oppervlakken waar de tv in direct contact komt met het meubilair. 05 Overige informatie Probleem ✎✎Het paneel van dit TFT lcd-scherm bestaat uit subpixels die met geavanceerde technologie zijn geproduceerd. Het scherm kan echter enkele heldere of donkere pixels bevatten. Deze pixels zijn niet van invloed op de prestaties van het product. ¦¦ Licentie-informatie Manufactured under licence from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories. Nederlands BN68-02588F-Dut.indb 31

2010-03-26 1:45:25 Overige informatie Specificaties Scherm hardwarematig Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid Tv-systeem Kleuren-/videosysteem Geluidssysteem HDMI IN 1360 x 768 bij 60 Hz 10 °C tot 40 °C 10% tot 80%, niet-condenserend -20 °C tot 45 °C 5% tot 95%, niet-condenserend Analoog: afhankelijk van de landkeuze Digitaal: DVB-T/DVB-C Analoog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digitaal: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG. OK NICAM. MPEGl Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: tweekanaals lineair PCM 32/44.1/48 kHz, 16/20/24bits Analoge audio-ingang (alleen HDMI IN) PC-ingang Draaivoet (Links/rechts) Modelnaam Schermformaat (Diagonaal) Geluid Uitgang Afmetingen (BxDxH) Behuizing Met voet Gewicht Behuizing Met voet

✎✎Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. ✎✎Zie voor informatie over de stroomvoorziening en het energieverbruik het etiket op het product.

Aansluiten op een audioapparaat Aansluiten op een pc Aan-uitlampje achtergrond muziek afstandsbediening Alg. weergave Alles select antenne Auto Volume Autom. afstellen

HDMI Helderheid Herhalingsmodus Huidkleur

Balans batterijen Beeldformaat Bronlijst

EPG Ext. luidspreker

Favoriete kanalen gebruiken Fijnafstemming Filmmodus Foto’s Frequentie

Geplande weergave gebruiken

Kan.weergave gebruiken Kanaalbeheer Kanalen bewerken Kleur tint Klok Licentie-Informatie Lock Luidspreker selecteren

Naam wijzigen Navigate Now & Next-gids

PIN wijzigen Plug & Play Diashow Problemen oplossen

Aan/Uit-toets Ondertiteling Optimale resolutie

Media Play Melodie Muziek RGB

Zelfdiagnose Zwarttinten

Nederlands BN68-02588F-Dut.indb 33 05 Overige informatie Index

2010-03-26 1:45:25 Deze pagina is opzettelijk leeg gelaten. BN68-02588F-Dut.indb 34 2010-03-26 1:45:25
