Type de produit	Téléviseur LCD 19 pouces
Marque	Samsung
Modèle	LE19C431C4W
Diagonale d'écran	19 pouces (48 cm)
Résolution optimale PC	1360 x 768 @ 60 Hz
Son (sortie)	3 W x 2 (stéréo)
Dimensions sans socle (L x P x H)	477 x 65 x 327 mm
Dimensions avec socle (L x P x H)	477 x 180 x 362 mm
Poids avec socle	5 kg
Alimentation	220-240 V CA, 50/60 Hz (se reporter à l'étiquette)
Température de fonctionnement	10°C à 40°C
Humidité de fonctionnement	10% à 80% (sans condensation)
Connectivité	HDMI, Composant, Péritel (EXT), D-Sub (PC), Entrée antenne, CI, Casque
Fonctions principales	Réception DVB-T/DVB-C, Plug & Play, EPG, Télétexte, Verrouillage parental, Mode jeu, Économie d'énergie
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants. Chiffon de nettoyage fourni.

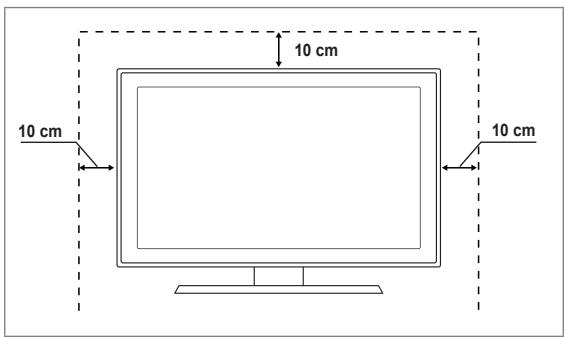

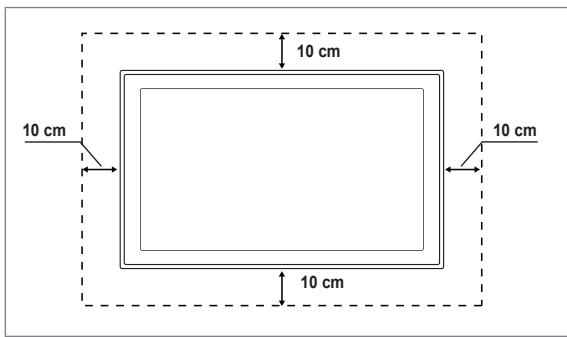

Sécurité	Verrou Kensington, montage mural VESA, distance de ventilation minimale, fixation antichute
Pièces détachées fournies	Télécommande, piles (2xAAA), cordon d'alimentation, couvercle décoratif, kit de montage mural (modèle 19 pouces), chiffon de nettoyage
Réparabilité	Pièces détachées disponibles via réseau Samsung. Support technique et manuel en ligne.
Informations générales	Technologies SRS TruSurround HD et Dolby. Norme DVB-T/DVB-C (août 2008).

FOIRE AUX QUESTIONS - LE19C431C4W SAMSUNG

Comment régler la luminosité de l'écran ?

Appuyez sur le bouton MENU de la télécommande, sélectionnez Image, puis réglez Luminosité avec les touches ▲/▼. Confirmez avec ENTER et quittez avec EXIT.

Comment mémoriser automatiquement les chaînes ?

Accédez à MENU → Canal → Mémorisation Auto. Choisissez la source (Hertzien ou Câble) et le type (Numérique et Analogique). La recherche s'effectue automatiquement.

Que faire si l'image est déformée ou pixelisée ?

Exécutez d'abord le test d'image dans MENU → Assistance → Diagnostic automatique → Test de l'image. Si le test est correct, le problème vient de la source : vérifiez le signal, les câbles ou la résolution de sortie du périphérique externe.

Comment utiliser le télétexte ?

Appuyez sur la touche TTX (ou TX selon la télécommande) pour activer. Utilisez les touches numériques pour entrer un numéro de page. Les boutons de couleur (rouge, vert, jaune, bleu) permettent d'accéder aux rubriques Fastext.

Le téléviseur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien branché sur le téléviseur et sur une prise murale fonctionnelle. Essayez d'appuyer sur le bouton POWER du téléviseur lui-même. Si cela fonctionne, la télécommande est peut-être défectueuse (vérifiez les piles).

Comment verrouiller des chaînes pour les enfants ?

Allez dans MENU → Configuration → Sécurité. Entrez le code PIN (par défaut : 0000). Activez Verrouillage Canal et sélectionnez les chaînes à verrouiller dans la liste des chaînes avec le bouton TOOLS.

Puis-je monter le téléviseur au mur ?

Oui, utilisez un kit de montage mural conforme VESA. Retirez le socle, fixez le support mural au dos du téléviseur avec les vis fournies. Respectez les distances de ventilation (au moins 10 cm autour). Faites appel à un professionnel si nécessaire.

Comment régler l'horloge du téléviseur ?

Accédez à MENU → Configuration → Horloge. Choisissez Mode Horloge : Auto (via signal numérique) ou Manuel (saisissez la date et l'heure). Confirmez avec ENTER.

Que signifie le message 'Mode non pris en charge' ?

Ce message apparaît lorsque la résolution ou la fréquence de votre source (PC, console, etc.) n'est pas compatible avec le téléviseur. Réglez la sortie sur 1360x768 @ 60 Hz (mode optimal) ou consultez la liste des résolutions prises en charge dans la notice.

Comment nettoyer l'écran du téléviseur ?

Utilisez le chiffon de nettoyage fourni ou un chiffon doux et sec. N'utilisez jamais de produits chimiques, de solvants ou de nettoyants abrasifs. Évitez de toucher l'écran avec les doigts.

MODE D'EMPLOI LE19C431C4W SAMSUNG

Les figures et illustrations containes dans ce mode d'emploi sont fournies pour reference uniquement. Elles peuvent différer de l'aspect reel du produit. La conception et les specifications du produit sont susceptibles d'être modifiées sans préavis.

Licence

TruSurround HD, SRS et le symbole () sont des marques de SRS Labs, Inc. La technologie TruSurround HD est incorporee sous licence de SRS Labs, Inc.

Fabrique sous licence de Dolby Laboratories. Dolby et le symbole du double D sont des marques déposées de Dolby Laboratories.

□ Notifications pour le télévisur numérique

1. Les fonctions relatives au téléviseur numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par cable compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibités de réception des signaux DVB-T ou DVB-C.
2. DVB-T est la norme du consortium européen pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est quant à elle prévue pour la diffusion des signaux de télévision numérique par cable. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG), la video à la demande (Video on Demand - VOD), etc., ne sont toutefois pas inclues dans cette Specification. Elles ne seront par conséquent pas traitées pour l'instant.
3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (aout 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par cable DVB-C.
4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par cable peuvent facturer des frais supplémentaires pour un tel service. Vous devrez aussi peut-être accepter les termes et conditions de ces sociétés.
5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs.
6. Pour plus d'informations, contactez votre service client Samsung.

Precautions à prendre lors de l'affichage d'une image fixe

Une image fixe peut occasionalner des dommages irremédiables à l'écran du téléviseur.

• N'affichez pas d'image fixe ou partiellement fixe sur l'écran LCD pendant plus de 2 heures car cela pourrait provoquer une rémanence de l'image à l'écran. Cette rémanence de l'image est également appelée "brûlure de l'écran". Pour l'éviter, réduisez la luminosité et le contraste de l'écran lorsque vous affichez une image fixe.
  L'affichage sur l'écran LCD du téléviseur d'images au format 4:3 pendant une période prolongée peut laisser des traces de cordures à gauche, à droite et au centre de l'écran, dues à la différence d'émission de lumière sur celui-ci. La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran. Les dommages occasionnés par l'effet précité ne sont pas couverts par la garantie.
  L'affichage d'images fixes deiaux video et ordinateurs pendant une pereode excessive peut produire des renanences. Pour eviter cela, reduisez la "luminosite" et le "contraste" lors de l'affichage d'images fixes.

CONTENU

INFORMATIONS GÉNÉRALES

■ Présentation du panneau de commande. 2
■Accessoires 3
■ Présentation du panneau de branchement 4
■ Telecommande 6
Insertion des piles dans la télécommande 6

FONCTIONNEMENT

■ Affichage des menus. 7
■ Mise en mode veille de votre téléviseur 8
■ Fonction Plug & Play 8
■ Visualisation de l'affichage 9

CONTROLE DES CHÂINES

■ Configuration du menu des chaînes. 9
■Gestion des chaînes 12

CONTROLE D'IMAGE

■ Configuration du menu Image 14
Utilisation de votre téléviseur comme écran d'ordinateur (PC) 16
■ Configuration du téléviseur avec le PC 17

CONTRÔLE DU SON

■ Configuration du menu Sound. 18
■ Sélection du mode son 19

CONFIGURATION

■ Configuration du menu Configuration. 20

ENTREE / ASSISTANCE

■ Configuration du menu Input 23
■ Configuration du menu Support. 23

RECOMMANDATION D'UTILISATION

■ Fonction Téletexte 25

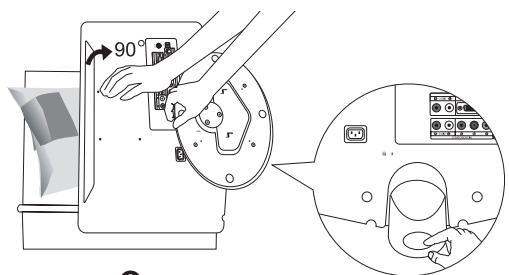

Comment ajuster le socle (modèle 19 pouces uniquement) 26
Comment ajuster le socle du téléviseur (modèle 19 pouces uniquement) 26
■ Installer des systèmes de montage conformes VESA (modèle 19 pouces uniquement). 27

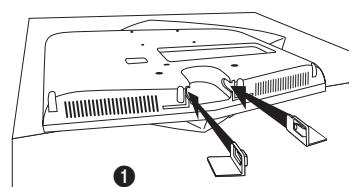

Utiliser le couvercle de decoration (modèle 19 pouces uniquement) 27
Montage du socle 28
Installation du kit de montage mural. 28
■ Utilisation du verrou antivol Kensington 28
Sécurisation de l'emplacement d'installation 29
Fixation du téléviseur au mur 29
Dépannage 30
- Caracteristiques 33

Symboles

Remarque

Bouton tactile

月

Bouton TOOLS

A

Appuyez sur

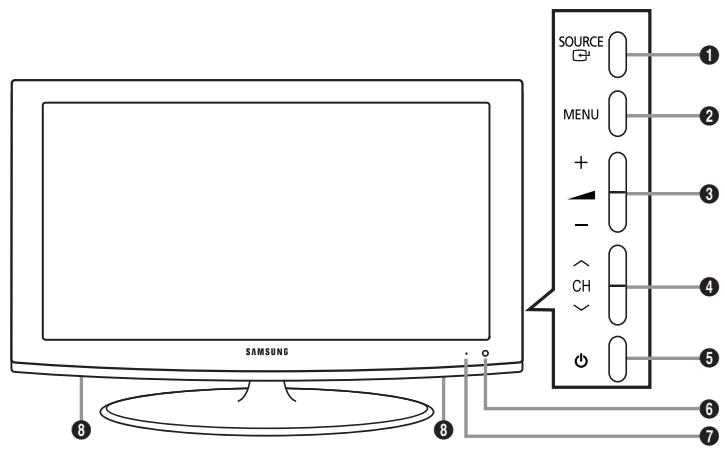

Presentsdunpanneau de commande

La couleur et la forme du produit peuvent varier en fonction du modele.
Vos pouvez utiliser un bouton en appuyant sur les boutons du panneau l'etalral.

SOURCE : Bascule entre toutes les sources d'entrée disponibles. Dans le menu à l'écran, utiliseze ce bouton de la même façon que le bouton ENTER de la télécommande.
2 MENU: Permet d'afficher un menu à l'écran des fonctions du télévisuer.
3 - +: Permet d'augmenter ou de baisser le volume.

Dans le menu à l'écran, utilisez les boutons - + de la même façon que les boutons et de la télécommande.

4 : Permet de changer de chaine. Dans le menu à l'écran, utilisez les boutons de la même façon que les boutons et de la télécommande.
(ALIMENTATION): Permet d'allumer et d'eteindre le téléviseur.
3 CAPTEUR DE LA TELÉCOMMANDE: Dirigez la télécommande vers ce point du téléviseur.
TÉMOIN D'ALIMENTATION : Clignote et s'éteint lorsqu'il est sous tension et s'allume en mode veille.
HAUT-PARLEURS

Télécommande et piles (2 x AAA)	Cordon d'alimentation	Couvercle-Fond	Chiffon de nettoyage
Kit de montage mural (modèle 19 pouces uniquement)	Couvercle décoratif (modèle 19 pouces uniquement)		Vis de pied X 4 (modèle 22 pouces uniquement)
• Instructions d'utilisation	• Carte de garantie		• Manuel de sécurité

Vérifiez que les éléments suivants sont fournis avec votre téléviseur LCD. S'il manque des éléments, contactez votre revendeur.
Carte de garantie / Manuel de sécurité (non disponible pour tous les pays)
La couleur et la forme des éléments peuvent varier en fonction du modele.

La couleur et la forme du produit peuvent varier en fonction du modele.

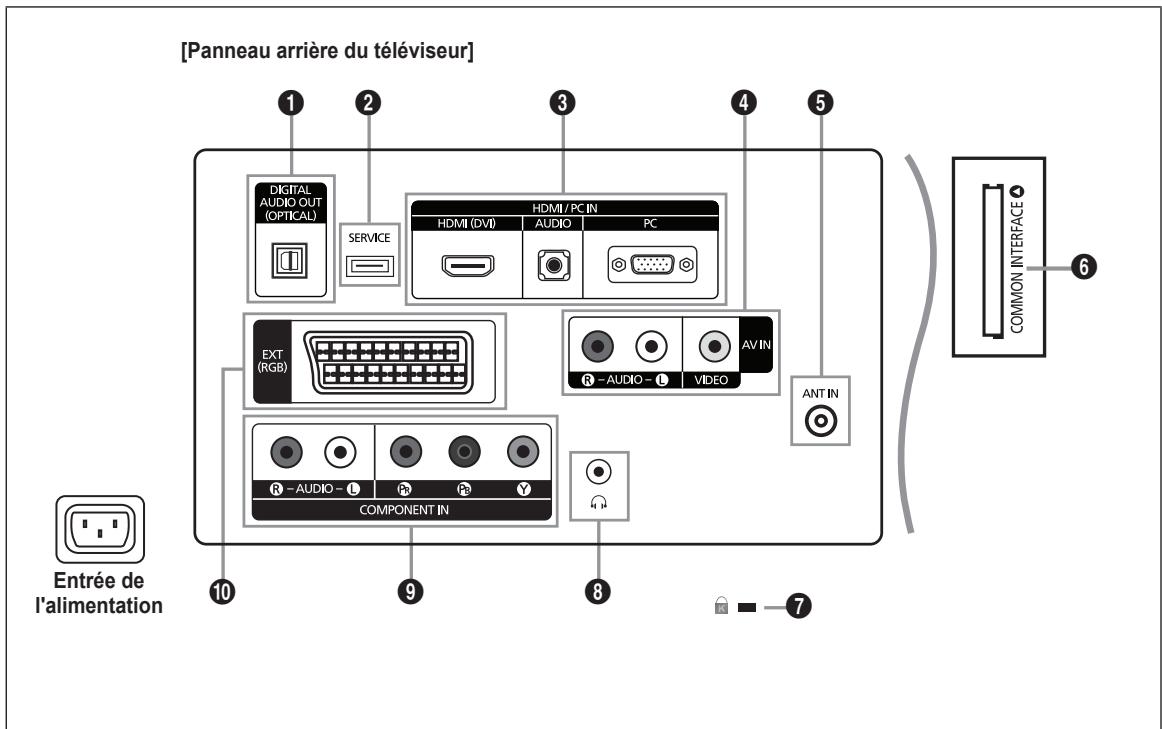

Lorsque vous branchez un périphérique externe sur votre téléviseur, assurez-vous que celui-ci est étéint.
Lorsque you branchez un periphérique externe, faites correspondre les couleurs de la borne de connexion et du cable.

Pour raccorder un composant audio numérique tel qu'un récepteur home cinema.
Lorsque les prises HDMI IN sont connectées, la prise DIGITAL AUDIO OUT (OPTICAL) du téléviseur produit uniquement un signal audio 2 voies. Pour écouter du son canal 5,1, branchez la prise optique du lecteur DVD / Blu-ray ou du décodeur cable/Décodeur satellite directement sur un amplificateur ou sur un système home cinema, et non sur le téléviseur.

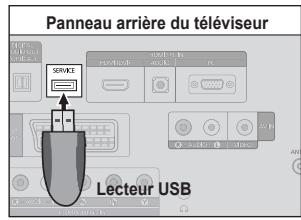

2 SERVICE

• Connecteur pour mises à niveau logicielles.

3 HDMI / PC IN [HDMI (DVI), AUDIO, PC]

• Pour raccorder la fiche HDMI d'un pérophérique équipé d'une sortie HDMI.
  Aucune connexion audio supplémentaire n'est requise pour une connexion HDMI - HDMI.
  Qu'est-ce que HDMI?

HDMI (High-Definition Multimedia Interface) est une interface qui permet la transmission des signaux audio et video numériques à l'aide d'un seul cable.
La différence entre HDMI et DVI est que le périphérique HDMI est plus petit, dispose de la fonction de codage HDCP (High Bandwidth Digital Copy Protection) et prend en charge le son numérique multicanal.
Utilisez un cable ou un adaptateur DVI-HDMI pour la connexion video et les prises PC IN [HDMI (DVI)] pour le son. Lorsque vous utilisez une connexion avec cable HDMI/DVI, vous nevez utiliser la prise HDMI IN 1 (DVI)

HDMI / PC IN [AUDIO]

• Pour raccorder la fiche de sortie audio de votre PC.
  Sorties audio DVI pour périhériques externes.

HDMI/PCIN[PC]

Pour raccorder la fiche de sortie video de votre PC.
Si voite PC dispose d'une prise DVI, vous pouvez la relier a la borne HDMI / PC IN [HDMI (DVI)].
Si voire PC dispose d'une prise DVI, vous pouvez la relier a la borne HDMI / PC IN [HDMI (DVI)] / [AUDIO].

• Branchez un cable RCA à un périphérique externe audio/vidéo approprié tel qu'un magnétoscope, un lecteur DVD ou un caméoscope.
• Branchez les cables audio RCA sur la prise [R-AUDIO-L] du téléviseur et leur autre extrémité sur les prises de sortie audio correspondantes du péripérique audio/video.

5 ANT IN

Pour raccorder une antennou un systeme de cablodiffusion.

Emplacement COMMON INTERFACE

• Si vous n'insérez pas la carte d'interface commune (CI CARD) dans certains canaux, le message "Scrambled Signal" s'affiche.
• Les informations de paiage contenant un numero de téléphone, l'ID de la CI CARD, l'ID de l'hote et d'autres informations s'afficheront dans 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur de service.
• Lorsque la configuration des informations sur les chaînes est terminée, le message "Updating Completed" s'affiche, indiquant que la liste des chaînes est à jour.
  VouvevesyouproceruneCI CARDaupresd'unfournisseurlocaldecblodiffusion.ExrayezlaCI CARDenlirant delicatement. Une chute pourait l'endommager.
  Insérez la Cl-Card dans le sens indiqué sur celle-ci.
  L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modele.
  Il se peut que le module CAM ne soit pas pris en charge dans certains pays ou régions. Vérifiez auprès de votre revendeur/agréé.

7 Verrou KENSINGTON (en fonction du modele)

Le verrou Kensington (en option) est un dispositif perpetant de fixer physiquement le systeme en cas d'utilisation dans un lieu public. Si vous désirez utiliser un dispositif de verrouillage, contactez le revendeur auquel vous avez acheté le téléviseur.
L'emplacement du verrou Kensington peut varier en fonction du modele.

3 Prise du casque

Le casque peut etre branché à la sortie casque sur voite taveliseur. Lorsque le casque est branché, le son des hautparleurs integres est desactive.

9 COMPONENT IN

• Branchez les cables video de composant (en option) aux connecteurs de composant (PR,PB,Y) à l'arrière du télévisuer et les autres extrémités aux connecteurs de sortie video de composant correspondants sur le recepteur DTV ou le lecteur DVD.
• Si vous souhaitez brancher à la fois le boîtier décodeur et le récepteur DTV (ou lecteur DVD), vous devez brancher le boîtier décodeur au récepteur DTV (ou au lecteur DVD), puis le récepteur DTV (ou lecteur DVD) au connecteur de composant (PR,PB,Y) du téléviseur.
• Les connecteurs PR , PB et Y de vos composants (récepteur DTV ou lecteur DVD) sont parfois désignés par les lettres Y, B-Y et R-Y ou Y, Cb et Cr.
• Branchez les cables audio RCA (en option) sur la prise [R-AUDIO-L] à l'arrête du téléviseur et leur autre extrémité sur les prises de sortie audio correspondantes du récepteur DTV ou du lecteur DVD.

10EXT(RGB)

Connecteur	Entrée			Sortie
	Vidéo	Audio (G / D)	RVB	Vidéo + Audio (G / D)
EXT	O	O	O	Seule la sortie TV ou DTV est disponible.

• Entrées ou sorties pour péripériques externes tels que des magnétoscopes, des lecteurs DVD, des consoles deieux video ou des lecteurs de vidéodisques.

Vospuvezutiliserla telecommande{jusqu'auune distancemaximaled'environ7mdtelleviseur.
Unelumiereintensepeutafectorlebonfonctionnementdeletelécommande.
La couleur et la forme du produit peuvent varier en fonction du modele.

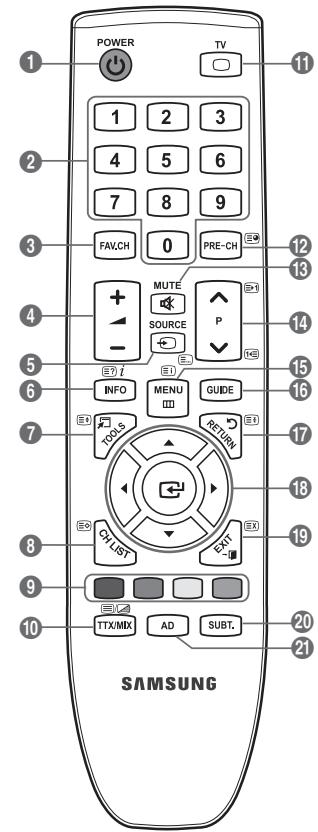

1 POWER: Bouton de mise en veille du télévisueur.
TOUCHES NUMÉRIQUES: Permettent de changer de chaîne.
3 FAV.CH:Permet d'afficher la liste des chaînes favorites sur l'écran du téléviseur.
4 - +: Permet d'augmenter ou de baisser le volume.
5 SOURCE : Permet d'afficher et de selectionner les sources video disponibles.
6 INFO : Permet d'afficher des informations sur l'écran du téléviseur.
7 TOOLS: Permet de sélectionn rapidement les fonctions fréquement utilisées.
CH LIST: Affiche la liste des chaînes.
9 BOUTONS DE COULEUR : Utilisez ces boutons dans les menus de Listes des chaînes, etc.
1 TV: Sélectionne directement le mode TV.
PRE-CH : Vous permet de revenir à la chaine que vous regardiez précédemment.
13 MUTE: Vous permet de couper le son temporairement.
14 P ∧/P ∨ : Permet de changer de châne.
15 MENU : Affiche le menu principal à l'écran.

GUIDE: Affichage du guide électronique des programmes (EPG).
RETURN: Revient au menu précédent
HAUT BASV/GAUCHEDROITE ENTER :Permettent de selectionner des options de menu aIecran et de modifier des valeurs demenu.
19 EXIT:Permet de quitter le menu.
20 SUBT.: Affichage numérique des sous-titres.
AD: Sélection de la description audio.

Fonctions têlextexe.

5 : Sélection du mode Télétexte (LIST/FLOF).
6 3: Activation du télétexte.
7 4 : Sélection de la taille du télétexte.
8 : Mémorisation du télétexte.
9 Sélection des rubriques Fastext
10 : Sélection alternative de Teletext, Double ou Mix.
1□：fermerl'affichagedutelétexte.
12 : Page secondaire du télétexte.
14 E-1: Page de télétexte suivante

13:Page de telétexte precedente.

15 [1]: Index du télétexte
17 : Pause du telétexte.
19 Ex : Annulation du teteexe.

Insertion des piles dans la télécommande

1. Soulevez le couvercle au dos de la télécommande comme illustré dans la figure.
2. Placez-y deux piles AAA.

Assurez-vous que les pôles "+" et "-" des piles correspondent au schéma situé à l'intérieur du compartment.

1. Replacez le couvercle.

Retireez les piles et stockez-les dans un endroit frais et sec si vous n'utilise pas la télécommande pendant longtemps.

Si la télécommande ne fonctionne pas, vérifie les points suivants :

• Le téléviseur est-il sous tension?
• Les bornes + et - des piles ne sont-elles pas inversées?
• Les piles sont-elles déchargees?
  Le cordon d'alimentation est-il débranché ou y a-t-il une panne de courant?
• Une lampe fluorescente ou néon est-elle allumée à proximité ?

Affichage des menus

Avant d'utiliser le téléviseur, procededez comme suit pour apprendre à naviguer dans le menu afin de selectionner et de regler les différentes fonctions.

1. Appuyez sur le bouton MENU.
   Le menu principal s'affiche à l'écran. Son côté gauche contient des icônes : Image, Son, Canal, Conf., Entrée, Application, Assistance.
2. Appuyez sur le bouton ou pour selectionner l'une des icônes.
   Appuyez sur le bouton ou pour acceder au sous-menu de l'icone.
3. Appuyez sur le bouton ou pour déplacer des options dans le menu.
   Appuyez sur le bouton ENTER pour entrer des options dans le menu.
4. Appuyez sur le bouton / / / pour modifier les options selectionnées.
   Appuyez sur le bouton RETURN pour revenir au menu précédent.
5. Appuyez sur le bouton EXIT pour quitter le menu.

Utilisation des boutons de télécommande

Bouton	Opération	Bouton	Opération
MENU [Ⅲ]	Afficher le menu principal à l'écran.	▲/▼/▲/▲/ENTER□□	Déplacer le curseur pour sélectionner un élément.
RUTURN[5]	Revenir au menu précédent.		Choisir l'élement sélectionné.
EXIT→[ ]	Fermer le menu affchéé à l'écran.		Confirmer un paramétrage.

Exemple : configuration de la luminosité du téléviseur dans le menu Image

Réglage de la luminosité sur 80

1. Appuyez sur le bouton MENU pour afficher le menu.

2. Appuyez sur le bouton ENTER pour sélectionner Image.

3. Appuyez sur le bouton ou pour regler la Luminosité.

4. Appuyez sur le bouton ENTER

5. Appuyez sur le bouton ou jusqu'à ce que la luminosité soit réglée sur 80.

6. Appuyez sur le bouton ENTER

Appuyez sur le bouton EXIT pour quitter le menu.

Mise en mode veille de votre téléviseur

Vou pouvezmettrevoleteleviseur en mode VeilleafindeReduce la consommationelectrique.Le mode veillepeutetre utile s
vous souhaitez eteindrevoleteleviseur temporairement (pendant un repos par exemple).

1. Appuyez sur le bouton POWER de la télécommande.
   L'écran s'éteint et unvoyant de veille apparait sur votre téléviseur.
2. Pour rallumer le téléviseur, appuyez de nouveau sur le bouton POWER
   Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous etes en vacances par exemple). Il est conseilé de débrancher le téléviseur du secteur et de l'antenne.

Fonction Plug & Play

Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent l'un après l'autre de manière automatique.

1. Appuyez sur le bouton POWER de la télécommande. Le message You can set the menu language. s'affiche.
2. Sélectionnez la langue appropriée en appuyant sur le bouton ou . Appuyez sur le bouton ENTER pour confirmer votre choix.

1. Appuyez sur le bouton ou pour selectionner Enr. démo ou Util. domicile, puis appuyez sur le bouton ENTER

Nous recommendons de regler le télévisuer sur le mode Util. domicile pour une(Meilleure qualite d'imag dans voire environmentnement personnel.
Enr. démon'est prévu que pour un usage en magasin.
Si l'unité est accidentellement régée sur le mode Enr. démo et que vous souhaitez revenir au mode Util. domicile (Standard) : Appuyez sur le bouton Volume du téléviseur. Lorsque l'affichage écran du volume apparait, appuyez pendant 5 secondes sur le bouton MENU du téléviseur.

1. Appuyez sur le bouton ENTER. Sélectionnez le pays approprié en appuyant sur le bouton ou . Appuyez sur le bouton ENTER pour confirmer votrechoix.
2. Appuyez sur le bouton ou pour selectionner Hertzien ou Cable, puis appuyez sur le bouton ENTER

Hertzien: Hertzien signal d'antenne.

Cable: Cable signal d'antenna.

1. Appuyez sur le bouton ▲ ou ▼ pour sélectionner la source de chaîne à mémoriser. Appuyez sur le bouton ENTER□ pour sélectionner Demarrer.
   Numérique et Analogue : Chaines numériques et analogiques.

Numérique : Châlines numériques.

Analogue: Chaines analogiques.

Lors du réglage de la source d'antenne sur Câble, une fenêtre s'affiche, qui vous permet de définir une valeur pour la recherche de chaîne numérique. Pour plus d'informations, reportez-vous à Canal → Mémorisation Auto.
La recherche de chaînes démarre et se termine automatiquement.
Appuyez sur le bouton ENTER à tout moment pour interrompè la mémorisation.
Unefis toutes les chaines disponibles messorides, le message Definit le mode Horloge s'affiche.

1. Appuyez sur le bouton ENTER. Appuyez sur le bouton ou pour selectionner Auto., puis appuyez sur le bouton ENTER.

Si vous sélectionnez Manuel, Définit la date et l'heure s'affiche.
Si vous receivez un signal numérique, l'heure se règle automatiquement. Sinon, Sélectionnez Manuel pour régler l'horloge (voir page 20).

1. La méthode de connexion pour l'obtention de la qualité qualité HD est proposée. ÀpRES avoir confirmé la méthode, appuyez sur le bouton ENTER.
2. Le message Profitez de votre téléviseur. s'affiche. Lorsque vous avez terminé, appuyez sur le bouton ENTER

Si vous souhaitez réinitialiser cette fonction...

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionnner Conf., puis sur le bouton ENTER□
2. Appuyez de nouveau sur le bouton ENTER pour sélectionnner Plug & Play.
3. Entrez votre code PIN à quatre chiffres. Le code PIN par défaut d'un nouveau téléviseur est 0-0-0-0.

Si vous pouze modifier le code PIN, utilisez la fonction Modifier PIN. (voir page 22).
La fonction Plug & Play est uniquement disponible en mode TV.

Visualisation de l'affichage

L'affichage identifie la chaîne en cours et l'état de certains paramètres audio et video.

Appuyez sur le bouton INFO pour afficher les informations.

Appuyez sur le bouton INFO de la télécommande. La télévision affiche la chaîne, le type de son et l'état de certains paramètres de son et d'image.

• ▲, ∇: Vous pouvez afficher des informations relatives à une autre chaine. Pour acceder à la chaine actuellément sélectionnée, appuyez sur le bouton ENTER
• , : Vous pouvez afficher les informations relatives au programme souhaité de la chaine actuelle.
  Appuyez de nouveau sur le bouton INFO ou attendez environ 10 secondes pour que l'affichage disparaisse automatiquement.

CONTRÔL DES CHÂINES

Configuration du menu des chaînes

Pays

L'écran de saisie du code PIN s'affiche. Entrez votre code PIN à quatre chiffres.

Canal analogue

Permet de changer de pays pour les chaînes analogiques.

Canal numérique

Permet de changer de pays pour les chaînes numériques.

Mémorisation Auto

Voupez chercher les plages de frquence disponibles par balayage (leur disponibilité dépend de votre pays). Il est possible que les numérodes de programme attribués automatiquement ne correspondant pas aux numérodes de programme souhaités ou réels.

Si une chaîne est verrouillée par la fonction Verrouillage Canal, la fenêtre de saisie du code PIN s'affiche.

Hertzien/Cable

Source d'antenne à mémoriser

• Numérique et Analogique : Châlines numériques et analogiques.
• Numérique : Chaines numériques.
• Analogique: Châlines analogiques.

Lors de la sélection de 'Câble Numérique et Analogue' ou de 'Câble Numérique'

Fournissez une valeur à rechercher pour les chaînes câblées.

Mode Rech. Complet / Réseau / Rapide

Rapide

Network ID: affiche le code d'identification du réseau.
- Fréquence: affiche la fréquence correspondant au canal (varie d'un pays à l'autre).
- Modulation : affiche les valeurs de modulation disponibles.
Taux de symbole : affiche les débits de symboles disponibles.

Cerche toutes les chaines avec des stations de diffusion actives et les enregistre dans la mémoire du téléviseur.
Pour arreter la mémorisation automatique, appuyez sur le bouton ENTER.

Le message Arrête le programme automatique ? s'affiche.

Selectionnez Oui en appuyant sur le bouton ou , puis appuyez sur le bouton ENTER

Mémorisation Manuelle

Permet de recher manuelles une chaîne et de l'enregistrer dans la mémoire du téléviseur.
Si une chaîne est verrouillée par la fonction Verrouillage Canal, la fenêtre de saisie du code PIN s'affiche.

Canal numérique

Enregistrement manuel de chaînes numériques.

Canal numérique est uniquement disponible en mode DTV.
- Canal : Sélectionné le numéro de chaîne à l'aide des boutons ▲, ▼ ou des chiffres (0~9).
- Fréquence : Sélectionnéz la féquence à l'aide des chiffres.
- Bande passante: Sélectionnez la bande passante à l'aide des boutons , ou des chiffres (0~9).
Au terme de la recherche, les chaînes de la liste sont mises à jour.

Canal analogue

Enregistrement manuel de chaînes analogiques.

• Programme (numéro de programme à attribuer à une chaine): Sélectionnez le nombre de chaire à l'aide des boutons , ou des touches numériques (0 9) .
• Système de Couleur Auto. / PAL / SECAM / NTSC4.43 : Sélectionnez le système de couleurs à l'aide du bouton ▲ ou ▼
• Système Sonore BG / DK / I / L: Sélectionnéz le système audio à l'aide du bouton ▲ ou ▼.
• Canal (si vous connaissiez le numéro de la chaine à mémoriser): Appuyez sur le bouton ou pour sélectionner C (chaine hertzienne) ou S (chaine câblée). Appuyez sur le bouton , puis sur le bouton ou ou un chiffre (0~9) pour sélectionner le numéro de votrechoix.

Voupez egalent selectionner le numero de chaine directement en appuyant sur les touches numériques (0-9).
Si aucun son ne sort ou si le son produit est anormal, selectionnez de nouveau la norme son requise.

• Recherche (lorsque vous ne connaissez pas les numérores de chaîne): Appuyez sur le bouton ▲ ou ▼ pour lancer la recherche. Le symponisseur balaie la plage de fréquences jusqu'à ce que vous receviez la première chaîne ou la chaîne que vous avez sélectionnée à l'écran.
• Enr. (permét de mémoriser la chaîne et le numéro de programme correspondant) : Sélectionnez OK en appuyant sur le bouton ENTER.

Mode des chaînes

• P (Mode Programme) : à la fin du réglage, des numéroes de position compris entre P00 et P99 sont attribués aux stations de radiodiffusion de votre région. Dans ce mode, vous pouvez seLECTIONner un chaîne en saississant son numéro de position.
• C (Mode chaîne hertzienne): dans ce mode, vous pouvez seLECTIONner une chaîne en saisissant le numéro attribué à chacune des stations de télédiffusion.
• S (Mode chaîne câblée) : dans ce mode, vous pouvez sélectionner une chaîne en saississant le numéro attribué à chacune des chaînes câblées.

Option de recherche du cable (en fonction du pays)

Définit des options supplémentaires telles que la fréquence et le débit de symboles pour les recherches sur réseau cable.

• Fréquence (Début ~ Fin): affiche la fréquence correspondant au canal.
• Modulation : affiche les valeurs de modulation disponibles.
  Taux de symbole : affiche les débits de symboles disponibles.

Guide Now & Next / Guide Complet

Les informations relatives au guide électronique des programmes (EPG) sont fournies par les diffuseurs. Des entrées de programmes peuvent être vides ou ne pas être à jour en raison des informations diffusées sur un canal donné. L'affichage est automatiquement actualisé dès que de nouvelles informations sont disponibles.

Pour oblir plus de details sur les procedres d'utilisation du Guide Now & Next et Guide Complet, reportez-vous aux descriptions de la page 11.
Vou puez aussi afficher le guide en appuyant simplement sur le bouton GUIDE (pour configurer Par défaut, reportez-vous aux descriptions).

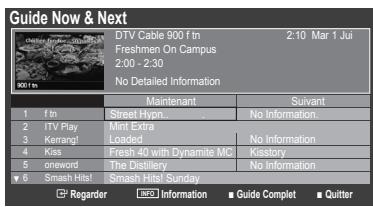

Guide Now & Next

Pour les six canaux indiqués dans la colonne de gauche, les informations relatives au programme actuel et au programme suivant sont affichées.

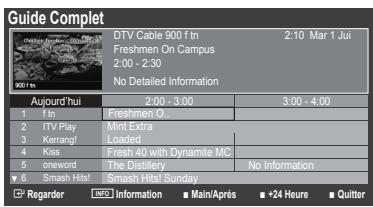

Guide Complet

Affiche le programme heures par heures. Deux heures de programme sont affichées et vous pouvez faire défiler le programme en avantant ou en remontant dans le temps.

Par défaut Guide Now & Next / Guide Complet

Voussoupiezchoisird'afficherleGuide Now&NextouleGuide Completlorsqueyouappuyezsur leboutonGUIDe de la telecommande.

- Listedeschaines

Pour obtenir plus de détails sur les procédures d'utilisation de la Liste des chaînes, reportez-vous aux instructions de Managing Channels.

Voupuvez selectionner ces options en appuyant sur le bouton CH LIST de la telecommande.

Mode Canal

Appuyez sur le bouton P / . L'ordre des chaînes affichées change.

Chaines ajoutées

L'ordre des chaînes change dans la liste des chaînes méorisées.

Favoris

L'ordre des chaînes change dans la liste des chaînes favorites.

Réglage fin

Si la réception est claire, vous n'avez pas besoin d'effectuer une syntonisation fine du canal, car cette opération s'effectue automatiquement pendant la recherche et la mémorisation. Si le signal est faible ou distordu, vous pouvez être améné à effectuer manuellement une syntonisation fine du canal.

Les canaux finement symtonisés qui ont été mémorisés sont repérés par un astérisque "**" placé à droite de leur numéro dans la bannière des canaux.
Pour rétablir la symtonisation fine, sélectionné Rén. à l'aide du bouton ▲ ou▼, puis appuyez sur le bouton ENTER
La syntaxonisation fine n'est possible que pour des chaînes analogiques.

Utilisation du Guide Now & Next / Guide Complet

Pour...	Alors...
Regarder un programme de la liste du guide électronique des programmes	Sélectionnez un programme à l'aide des boutons ▲, ▼, □, ▶.
Quitter le guide	Appuyez sur le bouton bleu.
Si le programme suivant est sélectionné, il est planifié avec l'icône de l'horloge affichée. Si vous appuyez de nouveau sur le bouton ENTER□plus sur ▲, ▶ pour sélectionner Annuler progr., la programmation est annulée et l'icône de l'horloge disparaît.
Voir les informations relatives aux programmes	Sélectionnez un programme à l'aide des boutons ▲, ▼, □, ▶. Appuyez ensuite sur le bouton INFO lorsque le programme de votrechoix apparait en surbrillance. Le titre du programme se trouve dans la partie supérieure du centre de l'écran.
Cliquez sur le bouton INFO pour obtaining des informations détaillées. Numéro de canal, temps de fonctionnement du programme, barre d'état, niveau de contrôle parental, informations sur la qualité video (HD/SD), modes son, sous-titres ou télétexte, langue des sous-titres ou du télétexte et bref résumé du programme en surbrillance font partie des informations détaillées. “…” s'affiche si le résumé est long.
Choisissez entre Guide Now & Next et Guide complet	Appuyez à plusieurs reprises sur le bouton rouge.
Dans le guide complet
Reculer rapidement (24 heures).	Appuyez à plusieurs reprises sur le bouton vert.
Avancer rapidement (24 heures).	Appuyez à plusieurs reprises sur le bouton jaune.

Ce menu permet d'ajouter/supprimer ou définir des chaînes favorites et d'utiliser le guide des programmes pour les émissions numériques.

Tous les canaux

Affiche toutes les chaînes actuellesment disponibles.

Chaines ajoutées

Affiche toutes les chaînes ajoutées.

Favoris

Affiche toutes les chaînes favorites.

Pour selectionner les chaines favorites que you've aces configurées, appuyez sur le bouton FAV.CH de la tellecommande.

Programme

Affiche tous les programmes actuellement réservés.

Selectionnez une chaîne dans l'écran Tous les canaux, Châines ajoutées ou Favoris en appuyant sur les boutons ▲ / ▼, puis sur le bouton ENTER. Vous pouvez alors regarder la chaîne sélectionnée.

Utilisation des boutons de couleur dans la liste des chaînes

• Rouge (Type de canal): permet de basculer entre TV, Radio, Donn/autre et Tous.
• Vert (Zoom): Agrandit ou réduit un numéro de chaîne.
• Jaune (Sélect.): Sélectionne plusieurs listedes de chaînes. Vous pouvez appliquer les fonctions d'ajout/suppression, d'ajout / suppression de favors ou de verrouillage / déverrouillage à plusieurs chaînes à la fois. Sélectionnez les chaînes voulues, puis appuyez sur le bouton jaune pour traiter toutes les chaînes sélectionnées à la fois. La marque ✔ s'affiche à gauche des chaînes sélectionnées.
• TOOLS (Outils): affiche le menu Supprimer (ou Ajouter), Ajouter aux favors (ou Supprimer des favors), Verrouil. (ou Déverr.), Rappel de prog., Modif. Nom Canal, Tri des canaux, Modif. numéro chaine, Sélectionner tout, (ou Désélec. Tout), Mémorisation Auto. (Les menus Options peuvent varier en fonction de la situation.)

lcones d'etat des chaines

A:Chaine analogue.
- : Chaine sélectionnée en appuyant sur le bouton jaune.
: Chaine definite comme favorite.
:Programme en cours de diffusion.
: Chaine verrouillée.
- :Programme réservé.

Menu d'options de la liste des chaînes (dans Tous les canaux / Chaînes ajoutées / Favoris)

Appuyez sur le bouton TOOLS pour utiliser le menu d'options.
Les éléments du menu Options peuvent varier selon l'etat de la chaîne.

Ajouter / Supprimer

Vous pouvez supprimer ou ajouter une chaîne afin d'afficher les chaînes de votrechoix.

Toutes les chaînes suprimées apparaîtront dans le menu Tous les canaux.
Unechaine griseest une chaine qui a etesuprimee.
Le menu Ajouter s'affiche uniquement pour les chaînes supprimées.
Vous pouvez également ajouter une chaîne du menu Chaines ajoutées ou Favoris de la même manière.

Ajouter aux favors / Supprimer des favoris

Vous pouvez définir comme favorites les chaînes que vous regardez souvent.

Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouze également définir l'ajout aux (ou la suppression des) favors en selectionnant Outils Ajouter aux favors (ou Supprimer des favors).
Le symbole '' "s'affiche et la chaîne est définié comme favorite.
Toutes les chaînes favorites apparaîtront dans le menu Favoris.

Verrouil. / Déverr.

Voupez verrouiller une chaine afin qu'elle ne puisse pas etre selectionnee ni visualisee. Cette fonction n'est disponible que si l'option Verr Parental est definié sur Marche (Voir page 22).

L'écran de saisie du code PIN s'affiche. Entrez votre code PIN à quatre chiffres.
Le code PIN par défaut d'un nouveau téléviseur est 0-0-0-0. Vous pouvez modifier le code PIN en selectionnant Modifier PIN dans le menu.
Le symbole "S" s'affiche et la chaine est verrouillée.

Rappel de prog.

Si vous réservez un programme que vous souhaitez regarder, la chaîne bascule automatiquement vers la chaîne réservée dans la liste de chaînes, même si vous étés en train de regarder une autre chaîne. Pour réserver un programme, réglez d'abord l'heure actuelle (Voir page 20).

Il n'est possible de réserver que des chaînes méorisées.
Vou puez regler directement la chaine, le jour, le mois, l'hour et les minutes à l'aide des touches numériques de la télécommande.
Les programmes réservés apparaissent dans le menu Programme.
Guide des programmes numérique et affichage des réservations

Quand une chaîne numérique est sélectionnée et que vous appuyez sur le bouton , le Guide des programmes de la chaîne s'affiche. Vous pouze réserver un programme en suivant les procédures décrites ci-dessus.

Modifi. nom de chaîne (chaînes analogiques uniquement)

Vou pouvez attribuer aux chaînes un libellé qui s'affiche chaque fois que vous les scélectionnez.

Les noms des chaînes numériques leur sont automatiquement attribués ; vous ne pouvez pas les modifier.

Modif. numero chaîne (chaînes numériques uniquement)

Voupez également modifier le numero de chaine à l'aide du pavé numérique de la télécommande.

Tri des canaux (chaines analogiques uniquement)

Cette opération permet de changer les numéroes de programme des chaînes mémorisées. Cette opération peut s'avérer nécessaire après l'utilisation de la mémorisation automatique.

■ Sélectionner tout / Désélectionner tout

• Sélectionner Tout: Vous pouvez sélectionner toutes les chaînes de la liste des chaînes.
  Deselec. Tout: Vous pouvez deselectionner toutes les chaines selectionnées.
  La fonction Deselec. Tout n'est disponible que si au moins une chaine est selectionnée.

■ Mémorisation Auto

Pour plus d'informations sur le réglage des options, reportez-vous à la page 9.
Si une chaîne est verrouillée par la fonction Verr Parental, la fenêtre de saisie du code PIN s'affiche.

Menu d'options de la liste des chaînes (dans Programmé)

Vous pouvez voir, modifier ou supprimer une réservation.

Appuyez sur le bouton TOOLS pour utiliser le menu d'options.

Infos modif.

Permet de modifier une réservation.

Annuler progr.

Permet d'annuler une réservation.

Information

Permet de visualiser une réservation (et d'en modifier les informations).

Selectionner tout

Permet de selectionner tous les programmes réservés.

Configuration du menu Image

Mode

Vou puez selectionner le type d'image correspondant le moins a vos besoin d'affichage.

Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir le mode d'image en sélectionnant Outils Mde d'image.

Dynamique

Sélectionne l'image pour un affichage haute définition dans une piece lumineuse.

Standard

Selectionne l'image pour un affichage optimal dans un environnement normal.

Cinéma

Selectionne l'image pour le visionnage de films dans une pieceASFRE.

Retroéclairage / Contraste / Luminosite / Netteté / Couleur / Teinte (V/R)

Votre téléviseur offre de plusieurs options de paramétrage qui permettent de contrôrler la qualité d'image.

• Retroéclairage: Régle la luminosité du retroéclairage de l'écran LCD.
• Contraste: Régle le niveau de contraste de l'image.
  Luminosité: Regle le niveau de luminosité de l'image.
• Netteté: Règle la définition des bords de l'image.
• Couleur: Règle la saturation de couleur de l'image.
  Teinte (V/R): Ajuste la teinte de couleur de l'image.

Selectionnez un mode d'image à ajuster. Les valeurs ajustées sont enregistrées pour tous les modes d'image.
Lorsque you modifie les parametes Retroeclairage, Contraste, Luminosite, Nettete, Couleur ou Teinte (V/R), l'affichage à l'écran change en conséquence.
Dans les modes analogiques TV, Ext., AV du système PAL, vous ne pouvez pas utiliser la fonction Teinte (V/R).
En mode PC, vous ne pouvez modifier que les options Rétroéclairage, Contraste et Luminosite.
Voupez regler et Memoriser des parametes pour chaque periphérique exter connecte a une entree du taveliseur.
Vou puez réduire sensiblement l'énergie consommée en cours d'utilisation en baissant le niveau de luminosité de l'image, de façon à diminuer le coût de fonctionnement général.

Paramètres avances

Les nouveaux téléviseurs Samsung permettent d'effectuer des réglages d'image encore plus précis que les modèles précédents. Le réglage des paramètres détaillés de l'image est expliqué ci-dessous.

Paramètres avances est disponible dans les modes Standard et Cinéma.
En mode PC, vous ne pouvez modifier que les paramètres Gamma et Balance blancs parmi les options de menu Paramètres avancés.

Nuance de noir Arrêt / Sombre / Plus nombre / Le plus nombre

You pouvezCHOISIRNEAUDEFORGEPLaforedule

Contraste Dynam. Arrêt / Bas / Moyen / Elevé

Yououpouvezreglercontrastede l'écran pourobtenirun résultat optimal.

Gamma

Vous pouvez régler l'intensité des couleurs primaires (rouge, vert, bleu).

Espace couleur

Espace couleur de Couleur est une matrice de couleurs composée de rouge, de vert et de bleu. Sélectionnez votre espace de couleur préféRED et approucem la couleur la plus naturelle.

• Natif : offre une nuance de couleur profonde et riche.
• Auto.: règle automatiquement la nuance de couleur la plus naturelle sur la base des sources de programme.

Balance blancs

Vou puez regler la tempereure des Couleur pour que celles-ci soient plus naturelles.

• Aj. Rouge / Aj. Vert / Aj. Bleu / Regl. Rouge / Regl. vert / Regl. bleu : vous pouvez régler la température de couleur des zones claires en modifiant les valeurs R, G et B. Reconnexe pour les utilisateurs avancés uniquement.
• Réinit.: les valeurs par défaut de l'équilibrage du blanc régle précédement sont rétables.

Carnation

Vous pouvez accentuer le "ton chair" de l'image.

La modification des valeurs de réglage actualise l'affichage à l'écran.

Nettetedescontours Arret/Marche

Yououpouvezfaireressortirlescontoursdesobjetsdansl'mage.

□ Options d'image

En mode PC, vous ne pouvez modifier que les paramétres Nuance Coul. et Taille parmi les options du menu Options d'image.

Nuance Coul. Froide / Normal / Chaude1 / Chaude2

Yououpouzeselectionnerla nuance decouleurla plusagreablea l'oeil.

Vou puez regler et enregistrer des parametes pour chaque periphérique exter connecte a une entree du televiseur.
Chaude1 ou Chaude2 ne sont activées que si le mode d'image est Cinéma.

Taille

Yououpouvezselectionnertailliedimagequichorrespondlemaixaovosbesoinsd'affichage.

Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir la taillie en selectionnant Outils → Format de l'image.

16/9 auto: règle automatiquement la taille de l'image sur le format 16:9.
16:9: règla taille de l'imag sur 16:9 de façon appropriée pour les DVD ou la diffusion au format cinémascope.
- Zoom large: agrandit l'image à une taille supérieure à 4:3.
- Zoom : agrandit l'image en 16:9 (dans le sens vertical) pour l'adapter à la taille de l'écran.
4:3: paramètre par défaut pour un film video ou une diffusion normale.
- Adapter écran : Permet de voir l'intégrality de l'image sans coupure lors de l'entrée de signaux HDMI (720p / 1080i) ou Composant (1080i).

Les options de taille de l'image peuvent varier en fonction de la source d'entrée.
Les options disponibles peuvent varier en fonction du mode sélectionné.
En mode PC, seuI les modes 16:9 et 4:3 peuvent etre regles.
Vou puez regler et enregister des parametes pour chaque periphérique exter connecte a une entree du televiseur.
Un rémanence temporaire peut se produit si vous affichez une image statique pendant plus de deux heures sur l'écran du téléviseur.
Zoom large: Appuyez sur le bouton pour selectionner Position, puis appuyez sur le bouton ENTER. Appuyez sur le bouton ou pour déplacer l'image vers le haut ou vers le bas. Appuyez ensuite sur le bouton ENTER.
Zoom: Appuyez sur le bouton pour selectionner Position, puis appuyez sur le bouton ENTER. Appuyez sur le bouton ou pour déplacer l'image vers le haut et vers le bas. Appuyez ensuite sur le bouton ENTER. Appuyez sur le bouton pour selectionner Taille, puis appuyez sur le bouton ENTER. Appuyez sur le bouton ou pour augmenter ou réduire la hauteur de l'image. Appuyez ensuite sur le bouton ENTER.
Après avoir sélectionné l'option Adapter écran en mode HDMI (1080i) ou Component (1080i), Sélectionnez Position à l'aide du bouton ou . Utilisez le bouton , , ou pour déplacer l'image.

Réinit.: Appuyez sur le bouton ou pour sélectionner Réinit., puis appuyez sur le bouton ENTER. . Vous pouvez initiaiser le réglage.

Si vous utilisez la fonction Adapter ecran avec l'entrée HDMI 720p, une ligne sera coupée en haut, en bas, a gauche et a droite, comme avec la fonction Overscan.

Mode écran 16:9 / Zoom large / Zoom / 4:3

Lorsque vous reglez la taille de l'image sur 16/9 auto sur un téléviseur 16:9, vous pouze déterminer la taille d'affichage d'une image 4:3 WSS (Wide Screen Service/service d'écran large) ou besoin de ne rien afficher pour ce format. Chaque pays européen impose une taille d'image différente ; cette fonction permet aux utilisateurs de selectionner la leur.

16:9: règle l'image en mode large, c'est-à-dire en 16:9.
- Zoom large: agrandit l'image à une taille supérieure à 4:3.
- Zoom: agrandit la taille de l'image sur l'écran dans le sens vertical.
4:3:regle l'imag en mode normal, c'est-à-dire en 4:3.
Cette fonction n'est disponible qu'en mode 16/9 auto.
Cette fonction n'est pas disponible en mode PC, Composant ou HDMI.

NR numérique → Arrêt / Bas / Moyen / Elevé / Auto.

Si le signal de radiodiffusion reçu est faible, vous pouvez activer la fonction Digital Noise Reduction pour faciliter la réduction d'images fantômes ou statiques qui peuvent apparaitre à l'écran.

Lorsque le signal est faible, selectionnez une autre option jusqu'à obtention de la(Meilleure image possible.

Niv. noir HDMI Normal / Bas

Yououpouzechoisisireniveaude noir pourreglerla profondeur deI'ecran.

Cette fonction n'est active que si l'entrée exter se connecte a HDMI (signaux RVB).

Mode Film Arret / Auto.

Voupez regler le télévisuer de sorte qu'il detecte et traite automatique les signaux de cinema de toutes les sources et adapte l'imag pour obtenir une qualite optimale.

Mode Film n'est prise en charge que dans TV, AV, COMPONENT(480i / 1080i) et HDMI(480i / 1080i).

Réinitialisation de l'image Réinitial. mode image / Annuler

Rétablit tous les paramètres des images aux valeurs par défaut.

Selectionnez un mode d'image à rétablir. La réinitialisation est effectué pour chaque mode d'image.

• Réinitial. mode image : rétablit les paramètres par défaut pour les valeurs de l'image actuelle.

Utilisation de votre téléviseur comme écran d'ordinateur (PC)

Configuration de votre logiciel PC (instructions basées sur Windows XP)

Les paramètres d'affichage Windows indiqués ci-dessous sont valables pour ordinateur standard. Les affichages écran sur chaque PC seront probablement différents, en fonction de la version de Windows et la carte video. Cependant, même si les affichages réelés diffident, les mêmes informations de configuration de base s'appliquent dans la plupart des cas. Dans le cas contraire, contactez le fabricant de la commande ou sauf sauf sauf sauf Samsung.

1. Dans le menu Demarrer de Windows, cliquez sur "Panneau de configuration".
2. Dans le Panneau de configuration, cliquez sur "Apparance et thèmes". Une boite de dialogue s'affiche.
3. Cliquez sur "Affichage". Une nouvelle boite de dialogue s'affiche.
4. Cliquez sur I'onglet "Parametes".

Réglage correct de la taille (résolution) - Optimal : 1360 x 768 pixels.

S'il existe une option de fréquence verticale sur votre boîte de dialogue des paramètres d'affichage, la valeur correcte est "60" ou "60 Hz". Sinon, cliquez simplement sur "OK" pour quitter la boîte de dialogue.

Modes d'affichage

La taille et la position de l'écran varient en fonction du type de moniter du PC et de sa résolution. Les résolutions indiquées dans le tableau sont recommandées.

Entree D-Secondaire et HDMI/DVI

Mode	Résolution	Fréquence horizontalé (kHz)	Fréquence verticalé (Hz)	Fréquence d'horloge pixels (MHz)	Polarité synchronisée (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1280 x 720	44,772	59,855	74,500	-/+
	1280 x 720	56,456	74,777	95,750	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,500	75,000	31,500	-/-
	640 x 480	37,861	72,809	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	800 x 600	48,077	72,188	50,000	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1360 x 768	47,712	60,015	85,500	+/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+

Lorsque you utilisez une connexion avec cable HDMI/DVI, you deserve utilise la prise HDMI (DVI).
Le mode entrelacé n'est pas pris en charge.
Le téléviseur peut fonctionner de façon anormale si le format video selectionné n'est pas standard.
Les modes Separé et Composite sont pris en charge. Le format SOG (SVSV) n'est pas pris en charge.

Configuration du téléviseur avec le PC

Préglage: Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

Réglage Automatique

Le réglage automatique permet l'ajustement automatique de l'écran du PC affché sur le téléviseur en fonction du signal video entrant du PC. Les valeurs des options de réglage fin, de réglage de base et de position sont ajustées automatiquement.

Cette fonction ne s'applique pas en mode DVI-HDMI.
Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouze également définir le réglage automatique en sélectionnant Outils Réglage Automatique.

Ecran

Regl. Base / Regl. Prec

Lorsque you reglez la qualite de l'imag, I'objectif est d'éliminer ou de réduire les parasites visuels. Si you ne pouvez pas éliminer ces parasites par une syntonisation fine, reglez la fréquence (Regl. Base) au mieux, puis effectuez de nouveau une syntonisation fine. Une fois les parasites réduits, effectuez un nouveau réglage de l'imag pour l'aligner au centre de l'écran.

Position du PC

Réglez la position d'affichage du PC si elle ne convient pas pour l'écran du téléviseur. Appuyez sur le bouton ou pour régler la position verticale. Appuyez sur le bouton ou pour régler la position horizontale.

Reinitialiser Image

Yououpouvez rétablires valeurspardéfautde tousles paramètresd'image.

Configuration du menu Sound

Mode Standard / Musique / Cinéma / Voix claire / Personnel

Vous pouvez selectionner un mode son conforme à vos préférences.

Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également configurer le mode son en selectionnant Outils Mode Son.

Standard

Selectionne le mode son normal.

Musique

Accentue la musique par rapport aux voix.

Cinéma

Offre le meilleur son pour les films.

Voix claire

Accentue les voix par rapport aux autres sons.

Personnel

Rétablit vos paramètres de son personnelisés.

Egaliseur

Yououpouzereglerlesparametresdusonenfonctiondevosprefrences.

Mode

Vous pouvez selectionner un mode son conforme à vos préférences.

Balance

Définit la balance entre les haut-parleurs croit et gauche.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (réglage de la bande passante)

Permet de régler le niveau de fréquences de la bande passante.

Reinit.

Rétablit les valeurs par défaut de l'égaliser.

SRS TruSurround HD Arrêt / Marche

Le SRS TruSurround HD est une technologie SRS brevetée qui remédie au problème de la lecture de contenu multicanal 5.1 sur deux haut-parleurs. Le TruSurround produit un son surround virtuel excellent au moyen de n'importe quel système de lecture à deux haut-parleurs, dont les haut-parleurs internes du téléviseur. Il est totalement compatible avec tous les formats multicanal.

□ Langue audio (Chaines numériques.)

Vou puez modifier la langue par defaut des sous-titres et de l'audio. Affiche les informations relatives à la langue pour le flux entrant.

Vou puezsezlectionnerla langueuniquementparmi leslangues en cours de diffusion.
Cette fonction peut etre selectionnee pendant que vous regardez une chaine numerique.

Format Audio MPEG/Dolby Digital (Chaines numériques.)

Lorsque le son est émis à la fois par le haut-parleur principal et le récepteur audio, un effet d'écho peut se produit en raison de la différence de vitesse de décodage entre le haut-parleur principal et le récepteur audio. Dans ce cas, utilisez la fonction TV Speaker (haut-parleur du télévisueur).

Le format audio s'affiche en fonction du signal diffusé.
Cette fonction peut etre selectionnee pendant que vous regardez une chaine numerique.

Description audio (Châlines numériques.)

Il s'agit d'une fonction audio auxiliaire qui fournit une piste audio supplémentaire à l'intention des personnes malvoyantes. Cette fonction traite le flux audio relatif à la description audio (AD) lorsqu'il est envoyé avec le son principal par le radiodiffuseur. Les utilisateurs peuvent activer ou désactiver la description audio et régler le volume.

Appuyez sur le bouton AD de la télécommande pour selectionner Arrêt ou Marche.

Description audio Arrêt / Marche

Active ou déactive la fonction de description audio.

Volume

Permet d'ajuster le volume de la description audio.

Volume est actif lorsque Description audio est défini sur Marche.

Volume auto Arrêt / Marche

Chaque station de télédiffusion possède ses propres conditions de signal. Il n'est donc pas facile de régler le volume chaque fois que vous changez de châne. Cette fonction permet de régler automatiquement le volume du canal désiré en réduisant la sortie son lorsque le signal de modulation est puissant ou en l'augmentant lorsque le signal est faible.

Sélection Haut-parleur → Ht-parl ext / Haut-parleur TV

Pour entendre le son par l'intermédiaire d'enceintes séparées, désactiver z' amplificateur interne.

Les boutons de volume et MUTE ne fonctionnent pas lorsque la fonction Sélection Haut-parleur est régée sur Ht-parl ext.
Si yous selectionnez Ht-parl ext dans le menu Selection Haut-parleur, les parametes de son sont limites.

Réinitialisation du son Réinitial. tout / Réinitial. mode son / Annuler

You pouvez rétablier les valeurs par défaut des paramètres audio.

Sélection du mode son

Vousspuvezconfigurerlemodeson dansle menuOutils.LorsqueyousdéfinissezDualI1,le mode sonactuel estaffichéa I'écran.

	Type d'audio	Dual 1 / 2	Par défaut
Stéréo A2	Mono	MONO	Changement automatique
	Stéréo	STEREO ↔ MONO
	Double	DUAL 1 ↔ DUAL 2	DUAL 1
NICAM Stéréo	Mono	MONO	Changement automatique
	Stéréo	MONO ↔ STEREO
	Double	MONO ↔ DUAL 1 DUAL 2	DUAL 1

Si le signal stéreo est faible et qu'une commutation automatique se produit, passez alors en Mono.
Cette fonction n'est activée qu'en son stéreo. Elle est désactivée en mode mono.
Cette fonction n'est disponible qu'en mode TV.

Configuration du menu Configuration

□ Langue des menus

Permet de définir la langue des menus.

Horloge

Horloge

Le réglage de l'horloge est nécessaire pour utiliser les différentes fonctions de minuterie de la télévision.

L'heure actuelle s'affiche chaque fois que vous appuyez sur le bouton INFO.
Si vous débranchez le cordon d'alimentation, vous doivent regardier de nouveau l'horloge.

Mode Horloge

L'heure en cours peut être régée manuellement ou automatiquement.

• Auto.: Définit l'heure en cours automatiquement en utilisant l'heure de la transmission numérique.
• Manuel : Définit l'heure en cours d'après l'houre entree manuellement.
  En fonction de la station de diffusion et du signal diffusé, il se peut que l'heure ne soit pas régée correctement. Si cela se produit, reglez l'heure manuellement.
  Pour que l'heure soit reglée automatiquement, l'antenne ou le cable doit être connecté.

- Réglage Horloge

Vous pouvez définir l'heure en cours manuellement.

Activez cette option lorsque Mode Horloge est défini sur Manuel.
Vou puez regler directement le jour, le mois, I'année, l'heure et la minute en appuyant sur les touches numériques de la télécommande.

Veille Arret / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min

La minuterie de mise en veille eteint automatiquement la television apres une durée preréglee (30, 60, 90, 120, 150 ou 180 minutes).

Le téléviseuronne automatique en mode veille lorsque la minuterieatteint 0.
Pour annuler la fonction Veille, selectionnez Arret.
Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également régler la minuteurie de mise en voille en selectionnant Outils Veille.

Minuteur 1 / Minuteur 2 / Minuteur 3

Vou puez efectuer trois parametrages different de la minuterie de marche/arrêt. Youe nevez d'abord regler l'horloge.

• Période d'activation : Sélectionnez l'heure, la minute et l'action activer/désactiver (Pour activer le minuteur selon les réglages définis, choisissez Activer.)
• Période de désactivation : Sélectionnez l'heure, la minute et l'action activer/désactiver (Pour activer le minuteur selon les réglages définis,CHOISSEZ ACTIVER.)
  Volume : Sélectionnéz le niveau de volume à la mise sous tension.
• Antenne: Sélectionnez Hertzien ou Câble.
• Canal: Sélectionnez la chaîne désirée.
• Répetition: Sélectionnez Une fois, Ts jours, Lun~Ven, Lun~Sam, Sam~Dim ou Manuel.

Lorsque Manuel est selectionné, appuyez sur le bouton pour selectionner le jour de la période. Appuyez sur le bouton ENTER sur le jour de votrechoix. Le symbole s'affiche alors.

Vou puez regler l'houre, la minute et la chaine directement a I'aide des touches numériques de la telecommande.

Mise hors tension automatique

Lorsque vous reglez la minuterie sur Marche, le téléviseur s'esti aucune commande n'est utilisée dans les 3 heures qui suiveit la mise sous tension par le minuteur. Cette fonction est disponible uniquement lorsque la minuterie est reglee sur Marche ; elle permet d'eviter toute surchauffe occasionnee par une utilisation prolongee du téléviseur.

Diffuser

Sous-titres

Vou puez activer ou déactiver les sous-titres. Utilise ce menu pour définir le mode des sous-titres. Normal sélectionne les sous-titres de base; Malentendants sélectionne les sous-titres pour personnes malentendantes.

• Sous-titres Arrêt / Marche: Active/désactive les sous-titres.
  Mode Normal / Malentendants: Sélectionne le mode de la fonction Sous-titres.
• Langue des sous-titres: définit la Langue des sous-titres
  Si le programme visionné n'offre pas de fonction Malentendants, le mode Normal est automatiquement activé, même si le mode Malentendants est sélectionné.
  L'anglais est la langue par défaut si la langue seLECTIONnée n'est pas diffusée.
  Vou puez selectionner ces options en appuyant sur le bouton SUBT. de la telecommande.

Texte numérique → Désactiver / Activer (Royaume-Uni uniquement)

Si le programme est diffusé avec du texte numérique, cette fonction est activée.
MHEG (Multimedia and Hypermedia Information Coding Experts Group)

Norme internationale pour les systèmes de codage des données utilisés avec le multimédia et l'hypermédia. Niveau supérieur à celui du système MPEG, qui inclut de l'hypermédia à liaison de données tel que des images fixes, le service de caractères, l'animation, les fichiers graphiques et video et les données multimédia. MHEG est une technologie d'interaction de l'utilisateur en cours d'utilisation appliquée à divers domaines, dont la video à la demande (VOD), la télévision interactive (ITV), le commerce électronique, la téléformation, la téléconference, les bibliothèques numériques et les jeux en réseau.

Languedutelétexte

You pouvez Sélectionne la langue du télétexte par type de langue.

L'anglais est la langue par défaut si la langue sélectionnée n'est pas diffusée.

Preférence

• Première Langue Audio / Deuxieme Langue Audio / Langue prince. sous-titres / Langue sec. sous-titres / Première Langue Téletexte / Deuxieme Langue Téletexte

Cette fonction permet de selectionner une des langues disponibles. La langue selectionnelle ici est la langue par défaut de la chaine selectionnelle.

Si vous changez la langue, les options Subtitle Language, Audio Language et Teletext Language du menu Language sont automatiquement modifiées en conséquence.

Les options Subtitle Language, Audio Language et Teletext Language du menu Language prsentent une liste des langues prises en charge par la chaine actuelle et la langue selectionnee est affichee en surbrillance. Si vous modifiez le parametre de la langue, la nouvelle selection n'est valable que pour la chaine actuelle. Le nouveau parametrage n'afecte pas le réglage des options Primary Subtitle Language, Primary Audio Language ou Primary Teletext Language du menu Preference.

Interface commune

- CI Menu

Permet à l'utilisateur d'opérer une sélection dans le menu du module CAM.

Selectionnez le menu Cl Menu le menu PC Card.

-Infos sur l'application

Contient des informations sur le module CAM inséré dans la fente Cl et les affiche.

Les informations sur l'application concernant la CI CARD. Vous pouvez installer le module CAM que le téléviseur soit allumé ou Arrêt

1. Achetez le module CI CAM chez le revendeur le plus proche ou par téléphone.
2. Insérez la CI CARD dans le module CAM, dans le sens indiqué par la flèche, jusqu'à ce qu'elle se loge en place.
3. Insérez le module CAM avec la CI CARD installée dans la fente de l'interface commune.

(Insérez le module CAM dans le sens indiqué par la flèche, à fond, de façon à ce qu'il soit parallelle à la fente.)

1. Vérifiez si une image est visible sur une chaîne à signal brouillé.

Il se peut que le module CAM ne soit pas pris en charge dans certains pays ou régions. Vérifiez auprès de votre revendeur/agréé.

Sécurité

L'écran de saisie du code PIN s'affiche avant l'écran de configuration. Entrez votre code PIN à quatre chiffres.

Le code PIN par défaut d'un nouveau téléviseur est 0-0-0-0. Vous pouvez modifier le code PIN en selectionnant Modifier PIN dans le menu.

Verrouillage Canal Arrêt / Marche

Cette fonction permet d'empêcher que des utilisateurs non autorisés, tels que des enfants, regardent des programmes inappropriés, en désactivant la vente et l'audio.

Vou puez verrouiller certaines chaînes dans la liste des chaînes. (voir page 13).
Verrouillage Canal est uniquement disponible en mode TV.

Verrouillage parental

Cette fonction permet d'empêcher certains utilisateurs, par exemple des enfants, de regarder des émissions inappropriées, en les protégeant à l'aide d'un code de 4 chiffres définir par l'utilisateur.

L'option Verrouillage parental diffère en fonction du les pays.
Lorsque le Verrouillage parental est activé, le symbole 'O' s'affiche.
Autor.tout: appuyez sur ce bouton pour déverrouiller toutes les évaluations TV.

Bloq. tout : appuyez sur ce bouton pour verrouiller tous les classements TV.

Modifier PIN

Yououpuvez modifierlecodepersonnel demandepour pouvoirconfigurerleteleviseur.

Si vous avez oublé le code, appuyez sur les boutons de la télécommande dans l'ordre suivant, ce qui remet le code à 0-0-0-0: POWER (Arrêt) MUTE 8 2 4 POWER (Marche).

Général

Mode Jeu Arret/Marche

En reliant le téléviser à une console de jeu telle que PlayStation™ ou Xbox™, vous pouvez profiter d'une expérience de jeu plus réaliste en selectionnant le menu de jeu.

Pour déconnecter la console de jeu et connecter un autre péripérisque exter, annulez le mode Jeu dans le menu de configuration.
Si vous affichez le menu du téléviseur en mode "Mode Jeu", l'écran vacille légèrement.
Mode Jeu n'est pas disponible en mode TV et PC normal.
Si le Mode Jeu est activé :

• Le mode Picture bascule automatique sur Standard et les utilisateurs ne peuvent pas changer de mode.
  Le mode Sound bascule automatique sur Personnel et les utilisateurs ne peuvent pas changer de mode. Reglez le son à l'aide de l'égaliser.

La fonction Régler du menu Son est activée. Sélectionner la fonction Reset après avoir reglé l'égaliseur rétablit ses paramètres par défaut.

Mode ec. Arret / Bas / Moyen / Elevé / Image désactivée / Auto.

Cette fonction regle la luminosité du téléviseur afin de réduire la consommation d'énergie. Lorsque vous regardez la télévision le soir, réglez l'option du mode Mode éco. sur Elevé pour reposer vos yeux et réduire la consommation d'énergie.

Si vous scélectionnez Image désactivée, l'écran s'eteint. Seul le son est émis. Appuyez à nouveau sur ce bouton pour désactiver la fonction Image désactivée.

La function Image désactivée n'est pas prise en charge dans le menu Tools.
Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir l'option d'économie d'énergie en selectionnant Outils Mode éco..

Mélodie → Arrêt / Bas / Moyen / Elevé

Il est possible de programmer la lecture d'une melodie lors de la mise sous tension ou hors tension du téléviseur.

Aucune mélodie n'est lue dans les cas suivants :

Aucun son n'est émis par le téléviseur parce que le bouton MUTE a été actionné.
Aucun son n'est émis par le téléviseur parce que le bouton (-) Volume a ete actionne.
Lorsque le téléviseur est mis hors tension par la fonction de veille.

Configuration du menu Input

- Lieste Source

Permet de selectionner le téléviseur ou d'autres sources d'entrée externes telles que des lecteurs DVD/Blu-ray ou des récepteurs satellite (boitiers décodeurs) connectées au téléviseur. Permet de selectionner la source d'entrée de votre choix.

Appuyez sur le bouton SOURCE de la télécommande pour afficher une source de signal externe. Une pression sur le bouton TV selectionne le mode TV.

TV / Ext. / AV / Composant / PC / HDMI/DVI

Vous ne pouvez selectionner que des peripheriques externes connectés au téléviseur. Dans Lieste Source, les entrées connectées s'affichent en surbrillance en début de liste. Les entrées non connectées s'affichent en bas de liste.
Les options Ext. et PC sont toujours activées.
© TOOLS (Outils): Affiche les menus Modif. Nom et Information.

Modif. Nom

Nommez le péripérisque connecté aux prises d'entrée pour faciliter la sélection de source d'entrée.

Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeu / Caméscope / PC / DVI / DVI PC / TV / IPTV/ Blu-ray / HD DVD / DMA
Si you connectez un cable HDMI/DVI au port HDMI (DVI), you devez regler le mode HDMI/DVI sur DVI ou DVI PC dans le champ Modif. Nom du mode Entrée. Dans ce cas, une connexion audio séparée est indispensable.

Configuration du menu Support

Diagnostic automatique

Test de l'image

Si vous pensez que l'image n'est pas optimale, executez le test d'image. Vérifiez la mire de couleur à l'écran pour voir si le problème persististe.

• Oui: si la mire de couleur n'apparait pas ou si elle est parasitée, Sélectionnez Oui. Il se peut que le téléviseur soit défaillant. Demandez de l'aide au centre d'applé de Samsung.
• Non: si la mire de couleur s'affiche correctement, Sélectionnez Non. Il se peut que l'équipement externe soit défaillant. Vérifiez les connexions. Si le problème persististe, reportez-vous au mode d'emploi du périhérique externe.

Test du son

Si vous pensez que le son n'est pas optimal, exécutez le test du son. Vous pouvez contröler le son en diffusant une melodie préenregistrée sur le téléviseur. Le message "Le problème persististe-t-il pour ce test du son?" s'affiche à l'écran.

Si les haut-parleurs du téléviseur restent muets, avant d'effectuer le test du son, vérifie que l'options Selection Haut-parleur est reglee sur Haut-parleur TV dans le menu Sound.
La mélodie est diffusée pendant le test, même si l'option Sélection Haut-parleurt est régée sur Ht-parl ext ou si le son a été désactifé en appuyant sur le bouton MUTE.

• Oui : si, pendant le test du son, vous n'entendez du son que d'un haut-parleur ou pas de son du tout, Sélectionnez Oui. Il se peut que le téléviseur soit défaillant. Demandez de l'aide au centre d'applé de Samsung.
  Non: Si vous entendez du son des haut-parleurs, selectionnez Non. Il se peut que l'equipement externe soit defaillant. Vérifiez les connexions. Si le problème persististe, reportez-vous au mode d'emploi du péripérisque externe.

Informations de signal (chaînes numériques uniquement)

À l'inverse des chaînes analogiques, dont la qualité de réception peut varier de "neigeuse" à claire, les chaînes numériques (HDTV) doivent une qualité de réception parfaite ou bien vous ne les receivez pas. Contrairement aux chaînes analogiques, vous ne pouvez donc pas syntoniser une chaîne numérique. Vous avez toutefois la possibilité de régler votre ANTENNE pour améliorer la réception des chaînes numériques disponibles.
Si I'indicateur d'intensite du signal indique que celui-ci est faible, reglez physiquement suae antenne afin d'en augmenter l'intensite. Continuez a regler l'antenne jusqu'a ce que trouver la position offrant le signal le plus puissant.

Mise à niveau du logiciel

Pour garder le produit à jour avec les nouvelles fonctions de télévision numérique, des mises à jour logicielles sont régulièrement diffusées via le signal de télévision normal. Le téléviseur détecte automatiquement ces signaux et affiche la bannière de mise à jour logicielle. Vous avez le besoin d'insteller ou non la mise à jour.

USB

Insérez dans le télévisuer un lecteur USB contenant la mise à niveau du microprogramme. Veillez à ne pas couper l'alimentation ni retireur le lecteur USB pendant l'application des mises à niveau. Une fois la mise à niveau du micrologiciel terminée, le télévisuer se met automatiquement hors puis sous tension. Vérifiez la version du micrologiciel une fois les mises

à jour terminées. Lorsque le logiciel est mis à niveau, les paramètres video et audio définis reconnent leur valeur par défaut (usine).

Il est recommandé de noter les paramétrages afin de pouvoir les rétablir facilement après la mise à niveau.

Canal

Mise à niveau du logiciel à l'aide du signal de diffusion.

Si elle est selectionnee pendant la période de transmission du logiciel, cette fonction recherche le logiciel disponible et le tellecharge.
Le temps nécessaire au téléchargement du logiciel dépend de l'etat du signal.

Mise à niveau en mode veille

Pour poursuivre la mise à jour du logiciel en gardant le téléviseur sous tension, selectionnez ON en appuyant sur le bouton

ou . Une mise à jour manuelle a lieu automatiquement 45 minutes après que l'entrée en mode veille. Étant donné que la mise sous tension s'effectue de façon interne, il se peut que l'écran LCD s'allume légèrement. Ce phénomène peut se produit pendant plus d'une heures, jusqu'à ce que la mise à jour logiciel soit terminée.

Autre logiciel

Affiche des informations sur la version du logiciel.

Guide de connexion HD

Ce menu indique la méthode de connexion offrant la qualité optimale pour le téléviseur haute définition.

Consultez ces informations lors de la connexion de péripériques externes au téléviseur.

- Contacter Samsung

Consultez ces informations si le téléviser ne fonctionne pas correctement ou si vous pouzemettre a niveau le logiciel.
Voupez consultier les informations concernant le centre d'appl, le produit et la methode de telechargement du logiciel.

Fonction Téletexte

La plupart des chaînes de télévision offrent des services d'informations écrites via le télétexte. La page d'index du télétexte contient des instructions sur l'utilisation du service. Vous pouvez, en outre, selectionner différentes options à l'aide des touches de la télécommande.

Pour que les informations du télétexte s'afficient correctement, la reception des chaînes doit être stable. Autrement, des informations pourraient manquer ou certaines pages ne pas s'afficher.
Vou puez Change der page de tetexte en appuyant sur les touches numériques de la telecommande.

1 (mode)

Permet de selectionner le mode Tetexte (LIST/FLOF). Si vous appuyez sur cette touche en mode LISTE, vous basculez en mode d'enregistrement de liste. Dans ce mode, vous pouvez enregister une page de tetexte dans une liste à l'aide du bouton (mémoriser).

2 ？（réveiler)

Permet d'afficher le texte masqué (par exemple, les réponses à un questionnaire). Pour rétablier le mode d'affichage normal, appuyez de nouveaux dessus.

3 (taille)

Permet d'afficher la moitié supérieure de l'écran en caractères deux fois plus grands. Pour afficher la moitié inférieure de l'écran, appuyez de nouveau sur cette touche. Pour rétabrir le mode d'affchage normal, appuyez dessus une fois de plus.

4 (mémoriser)

Permet d'enregistrer les pages de téléobjet.

Boutons de couleur (rouge/vert/jaune/bleu)

Si une société de télédiffusion utilise le système FASTEXT, les différentes rubriques d'une page de télétexte sont associées à un code couleur qui permet de les scélectionner à l'aide des touches de couleur de la télécommande. Appuyez sur la touche dont la couleur correspond à celle de la rubrique souhaitée. La page affiche d'autres informations en couleur que vous pouvez scélectionner de la même manière. Pour afficher la page précédente ou la page suivante, appuyez sur la touche de couleur correspondante.

6 (teléxte actif/mixte)

Permet d'activer le mode Télotexte après avoir choisi la chaîne diffusant le service têlotexte. Appuyez deux fois sur cette touche pour superposer le têlotexte à l'émission en cours de diffusion.

7 (quitter)

Quitte l'affichage du télétexte.

8 (page secondaire)

Permet d'afficher une page secondaire.

9 1 (page suivante)

Permet d'afficher la page de télétexte suivante.

Permet d'afficher la page de télétexte precedente.

1 (verrouiller)

Permet de bloquer l'affichage sur une page précise, si cette-ci est reliée a plusieurs pages secondaires qui defilent automatiquement. Pour reprendre l'affichage de celles-ci, appuyez de nouveau sur cette touche.

12 (index)

Permet d'afficher la page d'index du télétexte (sommaire) à tout moment.

13 Ex (annuler)

Permet d'afficher le programme lors de la recherche d'une page.

Les pages de télétexte sont organises en six catégories :

Catégorie	Contenu
A	Numéro de la page sélectionnée.
B	Identité de la chaîne émettrice.
C	Numéro de la page actuelle ou indications de recherche.
D	Date et heures.
E	Texte.
F	Informations sur l'état.
	Informations FASTEXT.

Les informations du télétexte sont souvent réparties sur plusieurs pages qui s'affichtent successivement. Ces pages sont accessibles en :

• entrant le numéro de page;
• selectionnant un titre dans une liste ;
• sélectionnant un titre de couleur (système FASTEXT).

Le téléviseur prend en charge le niveau de tetexte 2.5 qui peut afficher des graphiques ou textes supplémentaires.

En fonction de la transmission, des panneaux lateraux vides peuvent apparaitre lors de l'affichage du téléxte.
Dans ce cas, les graphiques ou textes supplémentaires ne sont pas transmis.
Les téléviseurs plus ancients qui ne prennt pas en charge la version 2.5 ne peuvent pas afficher les graphiques et textes supplémentaires, independamment de la transmission tetexte.
Appuyez sur le bouton TV pour quitter l'affichage du télétexte.
Télétexte 16:9 - Format d'image 16:9

Comment ajuster le socle (modèle 19 pouces uniquement)

0

2

1. Placez l'avant du tléviseur sur un tissu doux ou un coussin sur une table comme indiqué à la figure ①.
2. Alignez le bas du téléviseur sur le bord de la table.
3. Appuyez au milieu de l'arrière du téléviseur. Reglez le socle comme indiqué à la figure ② tout en appuyant sur le bouton à l'arrière du socle.
4. Placez le téléviseur en tout sécurité sur la table.

Comment ajuster le socle du téléviseur (modèle 19 pouces uniquement)

1 Réglage de l'angle en utilisant le télévisur sur son socle.

Reglage de l'angle en passant d'une utilisation sur socle à un montage mural (1 3,3 1)

3 Réglage de l'angle quand le télévisuer LCD est monté au mur

Quand yous ajustez le socle, appuyez sur le bouton qui se troue a l'arriere.

1. La figure ① indique l'angle de réglage (-2^ 14^) quand vous utilisez l'écran LCD sur son socle.
   Une inclinaison excessive peut faire se returner votre téléviseur LCD, ce qui peut l'endommager.
2. La figure 2 indique l'angle de réglage (14^ 80^) quand vous convertisse l'écran LCD d'une'utilisation sur socle à une murale.
3. La figure ③ indique l'angle de réglage (-0^ 10^) quand vous accrochez l'écran LCD à un mur.
   Vousetendrezun"clic"en changeant l'angle de1a2 ou de3a2.

0

2
Tampon de montage (vendu séparation)

1. Placez l'avant du telleviseur vers le bas sur un tissu doux ou un coussin sur une table.
2. Ajustez le socle en appuyant sur le bouton qui se trouve à l'arrière.
3. Alignez le tampon d'interface de montage (non fourni) avec les trous au pied du socle et fixez-le avec les 4 vis livrées avec la base de type bras, le crochet du support mural ou d'autres bases (non fournies).

Utiliser le couvercle de decoration (modèle 19 pouces uniquement)

1. Quand you installez le téléviseur sur le mur en utilisant le socle, inserez les couvercles de decoration dans les trous comme indiqué à l'image ①.

2. Avec avoir inséré les couvercles de decoration, fixez-les avec 4 vis comme indiqué à l'image ②.

3. Fixez le téléviseur LCD sur le socle.

Le télévisueur doit être porté par au moins deux personnes.
Veillez a bien faire la distinction entre l'avant et l'arriere du socle lors de l'assemblage.
Pour être certain d'installer le télévisuer sur son socle au niveau approprié, n'exerce pas de pression vers le bas excessive sur ses côtés supérieurs gauche et droit.

1. Insérez deux vis dans l'emplacement 1, puis deux autres dans l'emplacement 2

Redressez le produit et serrez les vis. Si vous serrez les vis tandis que le téléviseur LCD est couché, il se peut qu'il penche d'un côté.

Installation du kit de montage mural

Des éléments de montage mural (vendus séparément) permettent de fixer le téléviseur au mur.

Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec les éléments de montage mural. Faites appel à un technicien pour vous aider à installer le support mural.

Samsung Electronics ne saurait etre tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-meme l'installation murale.

N'installez pas le kit de montage mural lorsque le téléviseur est sous tension. Celà pourrait entraîner une blessure par chocolélectrique.

Utilisation du verrou antivol Kensington

L'antivol Kensington est un dispositif utilisé pour fixer physiquement le système lorsqu'il est utilisé dans un endroit public. L'aspect et la méthode de verrouillage peuvent différer de l'illustration en fonction du fabricant. Consultez le manuel fourni avec le verrou Kensington pour obtenir des instructions d'utilisation.

Une icône “R” est présente à l'arrière du téléviseur. Un verrou Kensington se trouve à côte de l'icone “R”.

Pourverouillerl'appareil,procedez comme suit:

1. Enroulez le cable de verrouillage Kensington autour d'un objet large et fixe tel qu'un bureau ou une chaise.
2. Gillesz le bout du cable auquel est attaché le verrou dans la boucle du cable de verrouillage Kensington.
3. Insérez le dispositif de verrouillage dans la fente Kensington de l'appareil (1).
4. Fermez le verrou.
   Ces instructions sont d'ordre général. Pour de plus amples informations, consultez le manuel d'utilisation fourni avec le dispositif de verrouillage.
   Le dispositif de verrouillage est vendu séparation.
   L'emplacement du verrou Kensington peut varier en fonction du modele.

Respectez les distances requises entre le produit et d'autres objets (p. ex. murs) pour assurer une ventilation adequate.

Le non-respect de cette consigne pourrait provoquer un incendie ou un problème avec le produit en raison de l'augmentation de la température interne de ce dernier.

Installez le produit de manière à respecter les distances requises indiquées sur la figure.

En cas d'utilisation d'un support ou de montage mural, n'utilise que des pieces Samsung Electronics.

L'emploi de pieces d'un autre fabricant risque d'entraîner des problèmes avec le produit ou d'occasionner des blessures dues à la chute du produit.
L'emploi de pieces d'un autre fabricant risque d'entrainer un problème avec le produit ou de provoquer un incendie en raison de l'augmentation de la température interne du produit due à une ventilation insuffisante.

L'aspect peut varier en fonction du produit.

Installation du produit sur un support

Montage mural du produit

Fixation du téléviseur au mur

Attention : Si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez en particulier, à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilbrent, car cela pourrait le faire basculer et occasionner des blessures graves pouvant entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif antichute comme indiqué ci-après.

Pour éviter toute chute du téléviseur :

1. Gillesz les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que les vis sont solidement fixées au mur.

En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.
Les colliers, vis et chaînettes n'était pas fournis, vous devez les acheter séparément.

1. Retirez les vis situées sur la partie centrale arrêté du téléviseur, glissez-les dans les colliers, puis fixez-les de nouveau sur le téléviseur.

Il est possible que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis représentant les caractéristiques suivantes.
Caracteristiques des vis

Pour un téléviseur LCD 17 à 29 pouces : M4 X L15
Pour un téléviseur LCD 32 à 40 pouces : M6 X L15

1. Reliez les bagues fixées au téléviseur et celles fixées sur le mur à l'aide de chaînettes, puis attachez-les fermement.

Placez le télévisueur a proximete du mur afin qu'il ne bascule pas vers l'arriere.
Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à même hauteur ou plus bas que ceux fixés au téléviseur.
Détache la chaînette avant de déplacer le téléviseur.

1. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne doivent aucun signe d'usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installerateur professionnel.

Si vous avez des questions relatives au téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces astuces de dépannage ne s'applique à votre problème, rendez-vous sur le site 'www.samsung.com', puis cliquez sur Support ou contactez le centre d'appeil dont les coordonnées figurent sur la dernière page.

Problème	Solution
Qualité de l'image	Exécutez tout d'abord le Test de l'image pour vérifier que votre téléviseur affiche correctement l'image de test. • Accédez à MENU - Assistance - Diagnostic automatique - Test de l'image Si l'image de test s'affiche correctement, sa qualité médiocre peut être due à la source ou au signal.
La qualité de l'image sur le téléviseur n'est pas aussionne que dans le magasin.	• Si vous étés équipé d'un décodeur cable/boîtier décodeur analogique, procédez à une mise à niveau. Utilisez les cables HDMI ou Compositant pour fournir une qualité d'image HD. • Abonné cable/satellite : essayez les chaînes HD (High Definition) à partir de l'alignement des canaux. • Connexion de l'antenne: essayez les chaînes HD après avoir exécuté une mémorsation automatique. De nombreuses chaînes HD sont mises à niveaux par rapport à du contenu SD (Standard Definition). • Réglez la résolution de sortie video du décodeur cable/boîtier décodeur sur 1080i ou 720p. • Veilliez à respecter la distance minimale recommendée entre vous et le téléviseur (distance basée sur la taile et la définition du signal affché).
L'image est déformée :macrobloc, petit bloc, points,pixelisation	• La compression de contenus video peut engendrer une déformation de l'image, en particulier pour les mouvements rapides comme le sport et les films d'action. • Un niveau de signal faible ou une mauvaise qualité peut déformer l'image. Il ne s'agit pas d'un problème lié au téléviseur. • Utiliser un téléphone portable à proximité d'un téléviseur (jusqu'à 1 m environ) peut être source de parasites visuels sur les téléviseurs analogiques et numériques.
Couleur incorrecte ou manquante avec la connexion Compositant.	• Vérifie que les cables Compositant sont raccordés aux prises appropriées. Des raccordements desserrés ou incorrectly peuvent engendrer des problèmes au niveau de la couleur ou de l'écran (vide).
Luminosité ou couleur médiocre.	• Réglez les options Image dans le menu du téléviseur (mode Image, Couleur, Luminosite, Nettété). • Réglez l'option Mode éco. dans le menu Configuration. • Essayez de réinitialiser l'image pour afficher son paramètre par défaut (accédez à MENU - Image - Réinitialisation de l'image).
Ligne pointillée sur le bords de l'écran.	• Si la taille de l'image est réglée sur Adapter à l'écran, remplacez la valeur par 16:9. • Changez la résolution du décodeur cable/boîtier décodeur.
L'image est en noir et blanc avec l'entrée AV(Composite) uniquement.	• Raccordez le cable video (jaune) à la prise verte de l'entrée Compositant 1 du téléviseur.
L'image se fige ou est déformée lorsque vous changez de chaînes ou l'image s'affiche avec un décalage.	• En cas de raccordement avec le décodeur cable, essayez de réinitialiser ce dernier (rebranche le cordon d'alimentation secteur et patientez jusqu'à demarrage du décodeur cable. Cette opération peut durer jusqu'à 20 minutes). • Réglez la résolution de sortie du décodeur cable sur 1080i ou 720p.
Qualité sonore	Exécutez tout d'abord le Test du son pour vérifier que le système audio de votre téléviseur fonctionne correctement. • Accédez à MENU - Assistance - Diagnostic automatique - Test du son Si le système audio fonctionne correctement, le problème lié au son peut provenir de la source ou du signal.
Aucun son ou son trop faible lorsque le niveau du volume est au maximum.	• Vérifie le volume du pérophérique externe connecté à votre téléviseur, puis réglez le volume du téléviseur en conséquence.
Image correcte maisabsence de son.	• Réglez l'option Sélection Haut-parleur sur Haut-parleur TV dans le menu Sound. • Vérifie que les cables audio d'un pérophérique externe sont raccordés aux prises d'entrecie audio appropriées du téléviseur. • Vérifie l'option de sortie audio du pérophérique connecté (par exemple : il peut que vous deviaz replacer l'option audio de votre décodeur cable par HDMI si vous utilisez la connexion HDMI). • Si vous utilisez un cable DVI-HDMI, un cable audio distinct est requis. • Désactivez la fonction SRS si le réglage du volume est supérieur à 30. • Retirez la fiche de la prise pour casque (si disponible sur votre téléviseur).
Bruit émis par le haut-parleur.	• Vérifie le raccordement des cables. Vérifie qu'aucun cable video n'est raccordé à une entree audio. • Pour la connexion de l'antenne/du cable, vérifie l'intensité du signal. Un niveau de signal faible peut provoquer une distorsion sonore.
Aucune image, aucune réserve
Le téléviseur ne s'allume pas.	Vérifiez que le cordon d'alimentation secteur est branché correctement dans la prise murale et sur le téléviseur.Vérifiez que la prise murale est opérationnelle.Essayez d'appuyer sur le bouton POWER du téléviseur pour vérifier que la télécommande fonctionne correctement. Si le téléviseur s'allume, la télécommande peut être à l'origine de cette mise sous tension. Pour résoudre le problème lié à la télécommande, reportez-vous au problème 'La télécommande ne fonctionne pas' ci-après.
Le téléviseur s'éteint automatiquement.	Vérifiez que la fonction Veille est régée sur Marche dans le menu Configuration.Si vous connectez le téléviseur à votre PC, vérifie les paramètres d'alimentation de votre PC.Vérifiez que le cordon d'alimentation secteur est branché correctement dans la prise murale et sur le téléviseur.En l'absence de signal pendant environ 10 à 15 minutes avec la connexion Antenne/cable, le téléviseur s'éteint.
Aucune image/vidéo.	Vérifiez le racordement des cables (retirez tous les cables du téléviseur et des péripériques externes et rebranchez-les).Réglez la sortie video de votre péripérisque externe (décodeur cable/boîtier décodeur, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, sortie du péripérisque externe : HDMI, entrée du téléviseur : HDMI.Vérifiez que votre péripérisque connecté est sous tension.Veillez à selectionner la source appropriée du téléviseur en appuyant sur le bouton SOURCE de la télécommande.
Connexion RF(cable/antenne)
Impossible de receivevoir toutes les chanînes.	Vérifiez que le cable de l'antenne est raccordé correctement.Essayez la fonction Plug & Play pour ajouter des chaînes disponibles à la liste correspondante. Accédez à MENU - Configuration - Plug & Play et attendez que toutes les chaînes disponibles soient mémorisées.Vérifiez que l'antenne est positionnée correctement.
L'image est déformée : macroblosc, petit bloc, points, pixelisation	La compression de contenus video peut engendrer une déformation de l'image, en particulier pour les mouvements rapides comme le sport et les films d'action.Un niveau de signal faible peut déformer l'image. Il ne s'agit pas d'un problème lié au téléviseur.
Connexion PC
Message 'Mode non pris en charge'.	Réglez la fréquence et la résolution de sortie de votre PC de sorte à ce qu'il correspondde aux résolutions prises en charge par le téléviseur.
Le PC apparait toujours dans la liste source même s'il n'est pas connecté.	C'est normal ; le PC apparait toujours dans la liste source même s'il n'est pas connecté.
La dette fonctionné correctement mais le système audio n'existe pas avec une connexion HDMI.	Vérifiez le paramètre de sortie audio de votre PC.
Autres
L'image ne s'affiche pas en plein écran.	• Des barres noires s'affichent de chaque côté des chaînes HD lors de l'affichage du contenu SD étendu (4:3). • Des barres noires s'affichent en haut et en bas des films dont le format est différent de celui de votre télévisuer. • Réglez l'options de la taille de l'image sur toute périphérique externe ou le télévisuer en plein écran.
La télécommande ne fonctionne pas.	• Replacez les piles de la télécommande en respectant la polarité (+ -). • Nettoyez la lentille de la télécommande située en haut de la télécommande. • Essayez de diriger directement la télécommande vers le télévisuer dans un rayon de 1,5 à 1,8 m.
Impossible de contrôler l'alimentation ou le volume du télévisuer avec la télécommande du décodeur cable/boîtier décodeur.	• Programmez la télécommande du décodeur cable/boîtier décodeur pour faire fonctionner le télévisuer. Consultez le manuel de l'utilisateur relatif au cable/satellite pour obtenir le code du télévisuer SAMSUNG.
Message 'Mode non pris en charge'.	• Vérifiez la résolution prise en charge du télévisuer et réglez la résolution de sortie du périphérique externe en conséquence. Reportez-vous aux paramétres de résolution indiqués dans ce manuel.
Odeur de plastique émise par le télévisuer.	• Cette odeur est normale et s'attenuera au fur et à mesure.
Intensité du signal du télévisuer n'est pas disponible dans le menu de test du diagnostic automatique.	• Cette fonction n'est disponible qu'avoc des chaînes numériques avec connexion d'antenne (RF/coaxial).
Le télévisuer penche vers la droite ou la gauche.	• Retirez la base du support du télévisuer et réassembliez-la.
Impossible d'assembler la base du support.	• Veillez à placer le télévisuer sur une surface plane. Si vous ne parvenez pas à retarder les vis du télévisuer, utilisez un tournevis aimanté.
Le menu des chaînes est grisé (non disponible).	• Le menu Canal n'est disponible que si la source du télévisuer est sélectionnée.
Vos paramètres sont perdus après 30 minutes ou à chaque mise hors tension du télévisuer.	• Si le télévisuer est en mode Enr. démo, les paramètres de l'image et audio sont rétablis toutes les 30 minutes. Remplacez le mode Enr. démo par le mode Util. domicile dans la procédure Plug & Play. Appuyez sur le bouton SOURCE pour sélectionner le mode TV, accédez à MENU → Configuration → Plug & Play → ENTER#.
Perte intermittente du signal audio ou video.	• Vérifiez le raccordement des cables; raccordez-les au besoin. • Cette perte peut être provoquée par l'utilisation de cables trop rigides ou écais. Veillez à ce que les cables soient suffisamment souples pour une utilisation à long terme. En cas d'installation murale, nous vous recommendons d'utiliser des cables avec des connecteurs de 90 degrès.
Il se peut que vousjoyez de petites particules si vous regardez de prês le bord du cadre de l'écran du télévisuer.	• Elles font partie de la conception du produit et ne constituent pas un défaut.
'Signal brouilée' ou 'Aucun signal/signal faible' avec la carte d'interface (CI) CARD du CAM.	• Vérifiez que la carte d'interface commune CICARD est installée dans le CAM dans la fente de l'interface commune. • Tirez le CAM du télévisuer et insérez-le de nouveau dans la fente.
45 minutes après sa mise hors tension, le télévisuer s'allume.	• Cela est normal car le télévisuer utilise la fonction de liaison radio (OTA) pourmettre à niveau le microprogramme téléchargependant son utilisation.
Problème récurrent lié à l'image/au son.	• Vérifiez et changez le signal/la source.

Ce téléviseur LCD TFT est équipé d'un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toute fois que des points clairs ou sombres apparaissent à l'écran. Ceux-ci n'ont aucune incidence sur les performances du produit.

Nom du modele	LE19C430, LE19C431	LE22C430, LE22C431
Taille de l'écran(diagonale)	19 pouces	22 pouces
Résolution du PC(optimale)	1360 x 768 à 60 Hz	1360 x 768 à 60 Hz
Son(Sortie)	3 W X 2	3 W X 2
Dimensions (LxPxH)
Corps	477 x 65 x 327 mm	558 x 75 x 384 mm
Avec socle	477 x 180 x 362 mm	558 x 216 x 426 mm
PoidsAvec socle	5 kg	7 kg
Considérations environnementalesTempérature de fonctionnementHumidité en cours de fonctionnementTempérature de stockageHumidité sur le lieu de stockage	10°C à 40°C (50°F à 104°F)10 % à 80 %, sans condensation-20°C à 45°C (-4°F à 113°F)5 % à 95 %, sans condensation
Socle orientableGaughe / droite	0°

La conception et les specifications peuvent etre modifiees sans preavis.
Ce périphérique est un apparéil numérique de classe B.
Concernant l'alimentation et la consommation électrique, reportez-vous à l'étiquette apposée sur le produit.
