Tipo de produto	Televisor LCD 19 polegadas
Marca	Samsung
Modelo	LE19C431C4W
Diagonal da tela	19 polegadas (48 cm)
Resolução ideal para PC	1360 x 768 @ 60 Hz
Som (saída)	3 W x 2 (estéreo)
Dimensões sem base (L x P x A)	477 x 65 x 327 mm
Dimensões com base (L x P x A)	477 x 180 x 362 mm
Peso com base	5 kg
Alimentação	220-240 V CA, 50/60 Hz (consulte a etiqueta)
Temperatura de operação	10°C a 40°C
Umidade de operação	10% a 80% (sem condensação)
Conectividade	HDMI, Componente, Péritel (EXT), D-Sub (PC), Entrada de antena, CI, Fone de ouvido
Funções principais	Recepção DVB-T/DVB-C, Plug & Play, EPG, Teletexto, Bloqueio parental, Modo jogo, Economia de energia
Manutenção e limpeza	Use um pano macio e seco. Não use solventes. Pano de limpeza incluso.
Segurança	Trava Kensington, montagem na parede VESA, distância mínima de ventilação, fixação antiqueda
Peças sobressalentes fornecidas	Controle remoto, pilhas (2xAAA), cabo de alimentação, tampa decorativa, kit de montagem na parede (modelo 19 polegadas), pano de limpeza
Reparabilidade	Peças sobressalentes disponíveis através da rede Samsung. Suporte técnico e manual online.
Informações gerais	Tecnologias SRS TruSurround HD e Dolby. Norma DVB-T/DVB-C (agosto de 2008).

Perguntas frequentes - LE19C431C4W SAMSUNG

Como ajustar o brilho da tela?

Pressione o botão MENU do controle remoto, selecione Imagem, depois ajuste Brilho com as teclas ▲/▼. Confirme com ENTER e saia com EXIT.

Como memorizar canais automaticamente?

Acesse MENU → Canal → Memorização Auto. Escolha a fonte (Terrestre ou Cabo) e o tipo (Digital e Analógico). A busca é feita automaticamente.

O que fazer se a imagem estiver distorcida ou pixelizada?

Execute primeiro o teste de imagem em MENU → Suporte → Diagnóstico automático → Teste de imagem. Se o teste estiver correto, o problema vem da fonte: verifique o sinal, os cabos ou a resolução de saída do dispositivo externo.

Como usar o teletexto?

Pressione a tecla TTX (ou TX dependendo do controle remoto) para ativar. Use as teclas numéricas para inserir um número de página. Os botões coloridos (vermelho, verde, amarelo, azul) permitem acessar as seções Fastext.

A TV não liga, o que fazer?

Verifique se o cabo de alimentação está bem conectado à TV e a uma tomada funcional. Tente pressionar o botão POWER da própria TV. Se funcionar, o controle remoto pode estar com defeito (verifique as pilhas).

Como bloquear canais para crianças?

Vá em MENU → Configuração → Segurança. Digite o código PIN (padrão: 0000). Ative Bloqueio de Canal e selecione os canais a bloquear na lista de canais com o botão TOOLS.

Posso montar a TV na parede?

Sim, use um kit de montagem na parede compatível com VESA. Remova a base, fixe o suporte de parede na parte de trás da TV com os parafusos fornecidos. Respeite as distâncias de ventilação (pelo menos 10 cm ao redor). Chame um profissional se necessário.

Como ajustar o relógio da TV?

Acesse MENU → Configuração → Relógio. Escolha Modo Relógio: Auto (via sinal digital) ou Manual (insira a data e hora). Confirme com ENTER.

O que significa a mensagem 'Modo não suportado'?

Esta mensagem aparece quando a resolução ou frequência da sua fonte (PC, console, etc.) não é compatível com a TV. Ajuste a saída para 1360x768 @ 60 Hz (modo ideal) ou consulte a lista de resoluções suportadas no manual.

Como limpar a tela da TV?

Use o pano de limpeza fornecido ou um pano macio e seco. Nunca use produtos químicos, solventes ou limpadores abrasivos. Evite tocar na tela com os dedos.

MANUAL DE UTILIZADOR LE19C431C4W SAMSUNG

Se utilizes para estar lasuma pagina de teletexto.

As imagens e ilustrações neste manual do'utilizar servem apenas de referencia e poder ser differsentes do produits real.

O design e as espécificações do produits podem ser alterados sem avis prévio.

Licença

TruSurround HD

DIGITAL

TruSurround HD, SRS e sintelo () são MARCAS comerciais da SRS Labs, Inc. A Tecnologia

TruSurround HD está incorpORA na licença da SRS Labs, Inc.

DIGITAL PLUS

Fabricado sob a licença da Dolby Laboratories. Dolby e o*símbolo de duplo D são marcas commerciais da

Dolby Laboratories.

Aviso sobre a televisao digital

1. As functionalities relacionadas com a televisão digital (DVB) apenas está disponível em paises/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um服务于 televisao por cabo compativel com DVB-C (MPEG2 e MPEG4 AAC). Confirme com o seu representante local a possibidade de receber sinal DVB-T ou DVB-C.
2. DVB-T é a norma de consorcio europeia DVB para a transmissao de teileisao digital terrestre e DVB-C é a norma para a transmissao de teileisao digital por cabo. Existem, contudo, algumas funcoes diferenciadas como o EPG (Guia electrico de programacao), VOD (Vdeo a pedido), entre otheras, que nao está incluidas esta especificaao. Por esse motivo, nao sao suportadas de momento.
3. Embora este tevisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possivel garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C.
4. Dependendo do País/Área onde este teovisor éutilizzato,alguns fornecedores de television por cabo podem cobrar una taxa adiconal por esses serviceos e poderá ser necessario concordar com os termos e condições dos seu negócios.
5. Algumas funções da televisão digital podem estar indisponíveis em outros paises ou regões e o DVB-C poderá não funcional corretoamente com eles fornecedores de serviços por cabo.
6. Para mais informações, contacte o centro local de assistência ao cliente da SAMSUNG.

Precauções a ter ao ver imagens fixas

Uma imagem fixa pode danificar permanente o eça do televator

• Uma imagagem fixa e parcialmente fixa não deve permanecer no pailen LCD durante mais do que 2 horas pois pode provocar uma retenção de imagagem no eça.Esta retenção de imagagem también é conheça como "queimadura de eça". Para fazer a retenção de imagagem, diminua o grau de brilho e de contraste do eça ao visualizar uma imagagem fixa.
  Autilização do teletor LCD no formato 4:3 durante um longo periodo de tempo podedeer vestigios de margens na parte esquerda, direita e central do ecran, devido a diferencas de emissao de luz. Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelantes no ecran. Os danos causados peloefeito acima mentionado não são cobertos pela garantia.
• A visualização de imagens fixas de jogos de video ou de PC durante um longo periodo de tempo pode produzir pós-imagens parciais. Para fazer this efeito, reduza o 'brilho' e o 'contraste' quando visualizear imagens fixas.

CONTEUDO

INFORMACAO GERAL

• Apresentação do pail de controlo 2
  Acessórios 3
• Apresentação do painei de liqação 4
  Telecomando 6
  Colocar pilhas no telecomando 6

FUNCIONAMENTO

■ Aceder aos menus. 7
- Definir o televator para modo de espera. 8
■ Funcão Plug & Play 8
Visualização no écrain 9

CONTROLO DOS CANAIS

■ Configurar o menu Canais. 9
■ Gerir canais 12

CONTROLO DA IMAGEM

■ Configurar o menu Imagem 14
Utilizar o tevisor como monitor de computador (PC)......16
■ Configurar o televator com o PC. 17

CONTROLO DO SOM

■ Configurar o menu Som 18
■ SeLECTIONAR o modo de Som 19

CONFIGURAÇÃO

• Definir o menu Configurar 20

ENTRADA / SUPORTE

• Configurar o menu de Entrada 23
• Configurar o menu Suporte 23

RECOMENDAÇESPARA A UTILIZAZAO

■ Funcionalidade de teletexto. 25

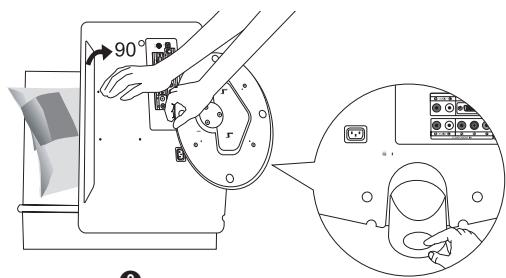

- Como ajustar a base (apenas para os modelos de 19 polegadas)....26

• Comoaabstaroangulo do televisor (apenas para os modelos de 19 polegadas) 26
  Instalar Dispositivos de Montagem de acordo com os padros VESA (apenas para modelos de 19 polegadas)...27
  Utilizar as tampas decorativas (apenas para modelos de 19 polegadas) 27
  Instalarabase 28
  Instalar o kit de montagem na parede 28
  Utilizar o Bloqueio anti-roubo Kensington 28

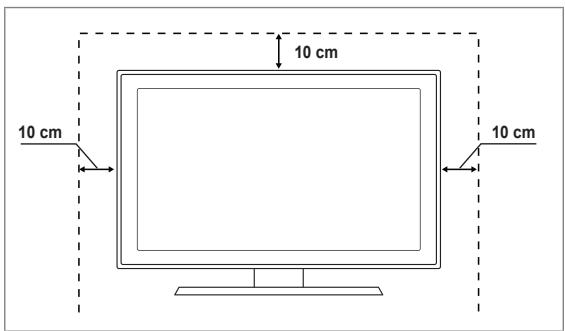

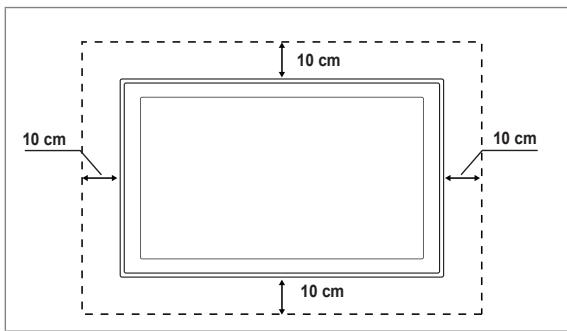

  Manter um espaço de instalacao seguro. 29
  Fixar o televator a parede 29
  ■ Resolucao de problemas 30
• Characteristicas techniques 33

Simbolo

Nota

Tecla rápida

Botão TOOLS

Carregue

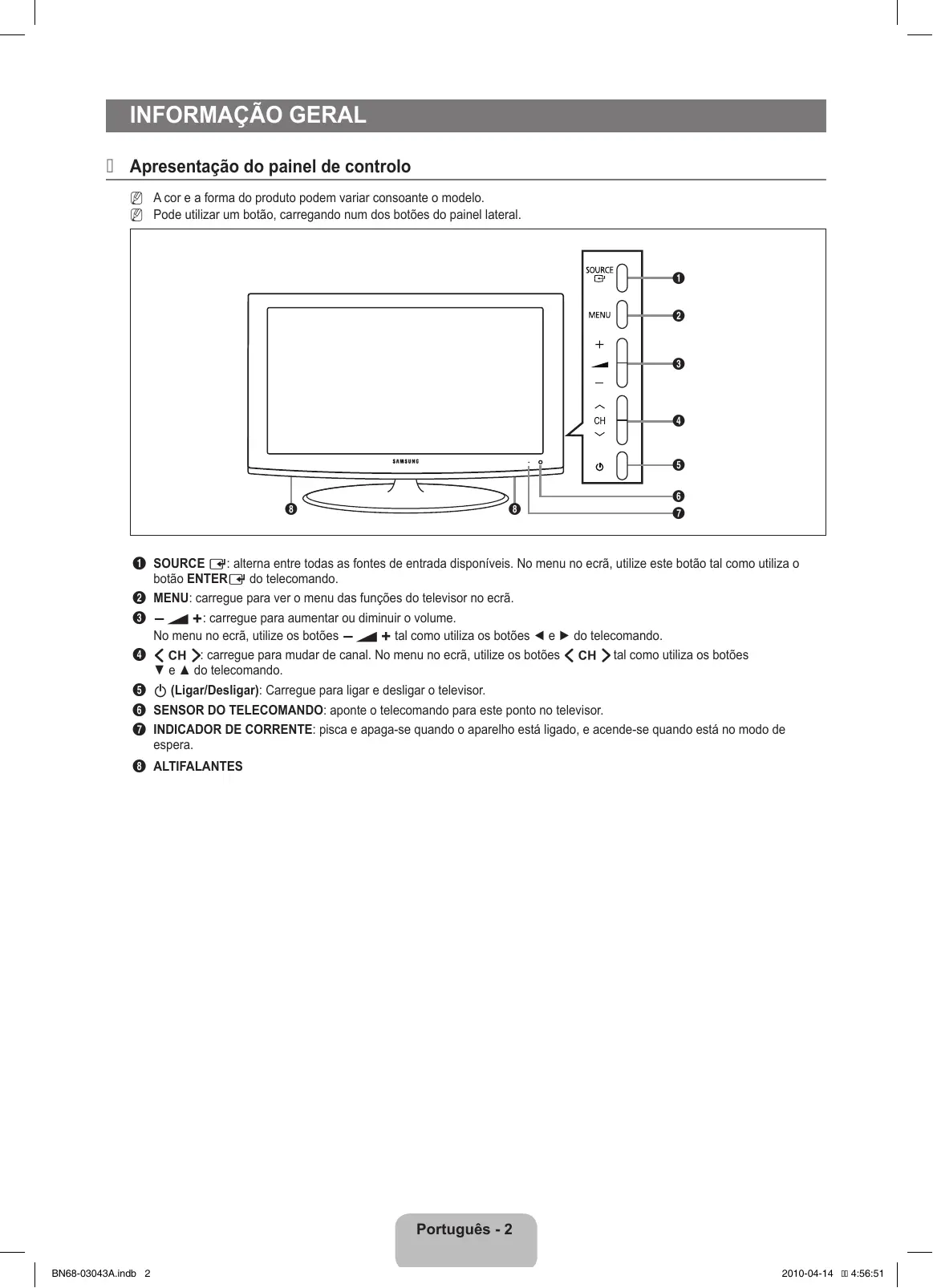

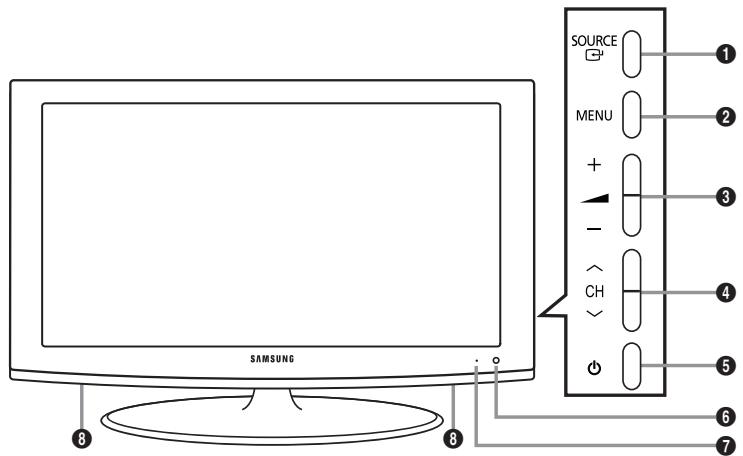

Apresentação do poinel de controlo

A cor e a forma do produits podervariar consoante o Modelo.
Pode utiliser um botão, correngando num botões do painei lateral.

SOURCE: alterna entre todas as fontes de entrada disponíveis. No menu no érá, utilize este botão tal como utilizes o botão ENTER do telecomando.
2 MENU: carregue para ver o menu das funções do teilevisor no esra.
3 -4+:carregue para augmentar ou diminuiro volume.

No menu no ecra, utilize os botoes - + tal como utilizes os botoes e do telecomando.

CH>: carregue para mudar de canal. No menu no eça, utilize os botões < CH > tal como utilizes os botões e do telecomando.
(Ligar/Desligar): Carregue para ligar e desligar o televator.
SENSOR DO TELECOMANDO: aponte o telecomando para este punto no televator.
7 INDICADOR DE CORRENTE: pisca e apaga-se quando o aparecido está ligado, e acende-se quando está no modo de espera.
3 ALTIFALANTES

Telecomando e pilhas (2 pilhas AAA)	Cabo de alimentação	Tampa da parte inferior (apenas nos modelos de 22 polegadas)	Pano de limpeza
Kit de montagem na parede (apenas nos modelos de 19 polegadas)	Tampa decorativa (apenas nos modelos de 19 polegadas)	4 parafusos para a base (apenas nos modelos de 22 polegadas)
• Owner's Instructions	• Warranty card	• Safety Guide

Verifique se os seguients accesórios está incluís no teilevisor LCD. Se faltar algo dos accesórios, contacte o revendedor.
Cartão de garantia / Manual de segurar (não está disponible em todos os locais)
A cor e a forma dos acessosios podervariar consoante o Modelo.

A cor e a forma do produits podervariar consoante o Modelo.

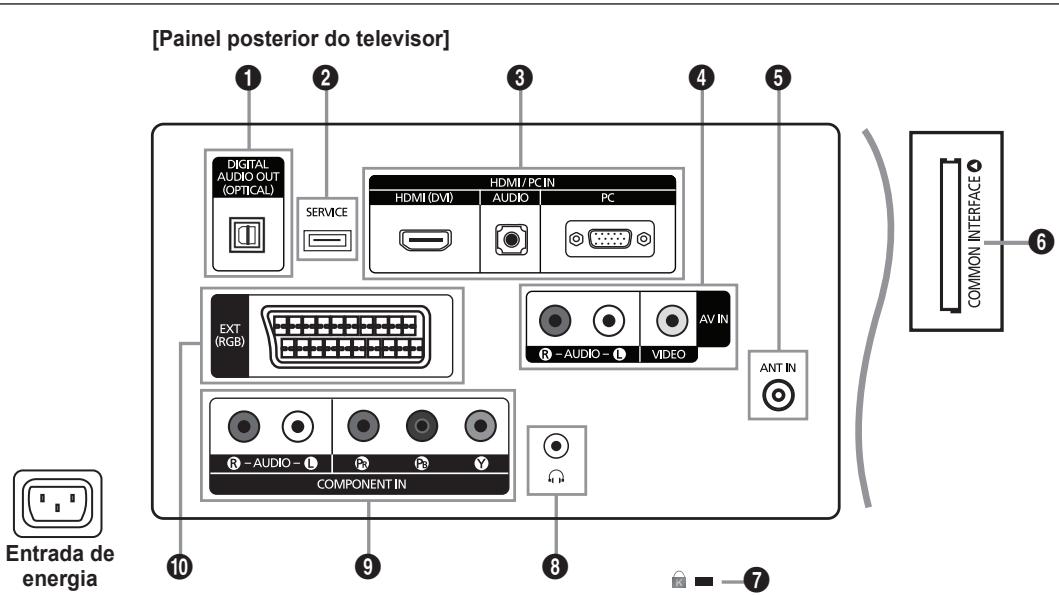

Antes de ligar um dispositorio externo ao televator, este tem de estar desligado.
Quando ligar um dispositoivo externo, faça a correspondencia de cores entre o terminal e o respectivo cabo.

• Estabelece a ligação com um componente de Áudio Digital, tal como um receptor Home theatre.
  Quando as tomadas HDMI IN estiverem ligadas, a tomada DIGITAL AUDIO OUT (OPTICAL) do tevisor disponiliza apenas som de 2 canais. Se quiser ouvir audio de 5.1 canais, ligue a tomada Optica ao leitor de DVD / Blu-ray ou da box de Televisao por cabo/ Satelite directamente a um Amplificador ou Home Theatre e nao ao tevisor.

2 SERVICE

• Conector paraactualizacoes de software.

HDMI / PC IN [HDMI (DVI), AUDIO, PC]

• Estabelece a ligaçao à tomada HDMI de um dispositivo com uma saida HDMI.
  Não é necessária nenhuma ligação ãudio adicional para uma ligação HDMI a HDMI.
  O que é HDMI?

HDMI (High-Definition Multimedia Interface - Interface multimédia de alta definição) é uma interface que permit a transmissão de sinais de audio e video digital atraves de um único cabo.

HDMI e DVI diferem pais o dispositivo HDMI é mais pouco, tem a funcao de codificacao HDCP (High Bandwidth Digital Copy Protection - Protecao de banda larga para conteudos digitais) instalada e suporta som digital multi-canal.

Utilize a tomada HDMI / PC IN [HDMI (DVI)] para a ligation DVI a um dispositoivo externo. Utilize um cabo DVI para HDMI ou um adaptor de DVI-HDMI (DVI para HDMI) para uma ligation de video e as tomas HDMI / PC IN [AUDIO] para audio. quando utilize a ligation de cabo HDMI / DVI, tem de utilize a tomada HDMI / PC IN [HDMI (DVI)].

HDMI / PC IN [AUDIO]

• Ligar um cabo RCA a um disposito de A/V externo adequado, como por exemple, um videogravador, um leitor de DVD ou uma-camera de video.
• Ligar os cabos de audio RCA a [R-AUDIO-L] no teletor e as outras extremidades ao connectores de saida de audio correspondentes no dispositivo A/V.

5 ANT IN

• Estabelece a ligation com uma antenna ouSYSTEMA de television por cabo.

6 Ranhura COMMON INTERFACE

Ao não introduzir o "CI CARD" em determinados canais, a mensagem "Sinal codificado" é aparecada no ecra.
- As informações de associação incluindo um número de téléphone, ID do CI CARD, ID do anfitrão e outras informações sãopresentadas circa de 2 a 3 minutos antes. Se forapresentadauma mensagemdeerro,contactoouseu fornecedor de serviceis.
Assim que construiu a configuração das informações dos canais, a mensagem "Actualização conclusão" épresentada, indicando que a lista de canais já estáactualizada.
Tem de solicitar um CI CARD ao fornecedor de serviços por cabo local. Retire o CI CARD puxando-o com cuidado para não o deixar cair e danificá-lo.
Introduza o Cl Card na direcção indicada.
A localização da Ranhura COMMON INTERFACE pode serDIFFERente consoante o Modelo.
Uma vez que CAM não é suportado nalguns páises e regões, verifique esta situação jusqu'à do seu revendedor autorizzato.

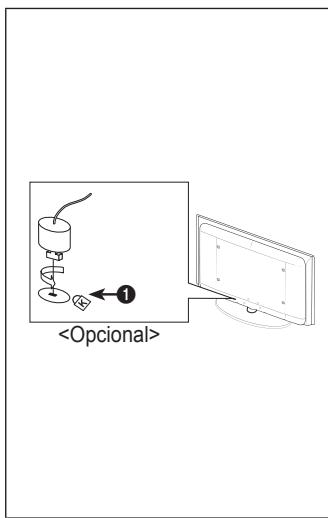

• O dispositivo debloqueio Kensington (optional) serve para fixar fisicamente osystema quandoutilizado em locais publicos. Se quiserutilizar umdispositivo debloqueio,contacto revendedoronde adquiriu o televisor.
  A localização do dispositivo de Bloqueio Kensington pode serDIFFERente consoante o Modelo.

• Pode ligar auscultadores à saída de auscultadores no seu equipoamento. quando os auscultadores está ligados, o som dos altifalantes incorpôados é desactivado.

9 COMPONENT IN

• Ligar os cabos de video de componente (opinionais) ao conductor de componente (PR,PB,Y) na parte de trás do teovisor, e as outras extremidades acos conectores correspondentes de saía de video no DTV ou no leitor de DVD.
  Para ligar o Set-Top Box e o DTV (ou o leitor de DVD), delve ligar o Set-Top Box ao DTV (ou ao leitor de DVD) e o DTV (ou o leitor de DVD) ao conector de componente (PR,PB,Y) no televator.
• Os conectores PR , PB e Y dos dispositivos para componentes (DTV ou leitor de DVD) são por vezes identificados como Y, B-Y e R-Y ou Y, Cb e Cr.
• Ligar os cabos de audio RCA (optionals) a [R-AUDIO-L] na parte de trás do televisor, e as outras extremidades ao connectores correspondentes de saía de audio no DTV ou no leitor de DVD.

10EXT(RGB)

Conector	Entrada			Saía
	Vdeo	Áudio (E / D)	RGB	Vdeo + Áudio (E / D)
EXT	O	O	O	Apenas está disponible a saía TV ou DTV.

• Entradas ou saïdas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD.

Pode utiliser o telecomando até aproximadamente 7 metros de distáncia do televisor.
O funciona do telecomando pode ser afectado por luzes fortes.
A cor e a forma do produits podervariar consoante o Modelo.

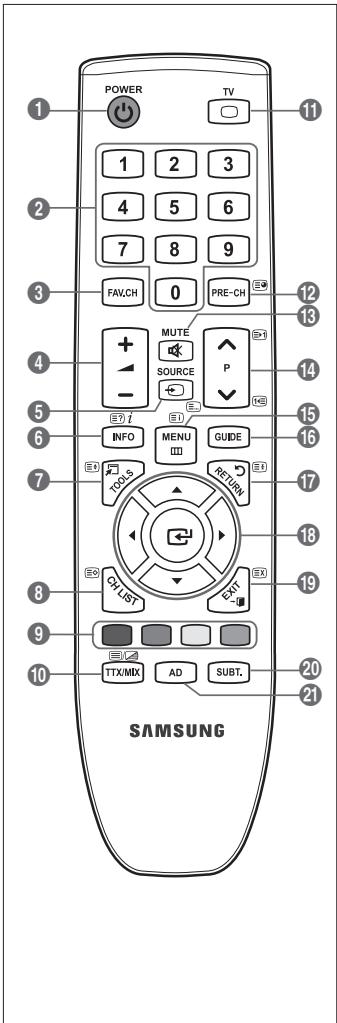

1 POWER: botão Standby do televator.
2 BOTOES NUMERICOS:carregue para mudar de canal.
3 FAV.CH: Utilido para做不到 a lista de canais favoritos no esca.
4 -+:carregue para augmentar ou diminuir o volume.
5 SOURCE:carregue para seleccionar as fontes de video disponiveis.
6 INFO: carregue para aparecer informacoes no eça do teilevisor.
7 TOOLS :utilize para seleccionar funções:frequentlyutilizadas.
CH LIST: après a lista de canais no ecra
BOTOES COLORIDOS : utilize nos menus da Listacanais,etc.
TV: selección o modo TV directamente.
PRE-CH: permite-lhe regressar ao canal estava a ver anteriormente.
13 MUTE: carregue para tirar o som ao televator.
14 P /P :carregue para mudar de canal.
15 MENU : aparea o menu principal no ecra.

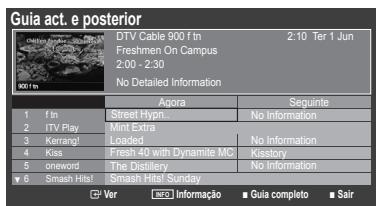

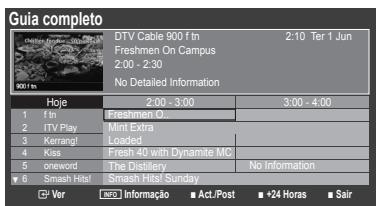

GUIDE:visualização do Guia de programação electrónico (EPG)
RETURN : volta ao menu anterior
18 PARA CIMA / PARA BAIXO / ESQUERDA / DIREITA / ENTER : utilize para seleccionar as opções de menu no es e alterar os respectivos valores.
19 EXIT:carregue para sair do menu.
20 SUBT.: visualização de legends digitais
AD:Selecao da descricao audio.

Funções de teletexto

5 : seleção do modo de Teletexto (LIST / FLOF)
6 :mostrar teletexto
7 9 : selecao de tamanho de teletexto
3 :memorizar teletexto
9 SeLECTIONAO tópicos Fastext
10 : seleccionar alternadamente Teletexto, Dobragem, ou Sobreposto.
1 : sair da visualização de teletexto
12 39 : paginga secundaria de teletexto
14 1 : paginge segunte do teletexto
- : paging anterior do teletexto
15 i:indice do teletexto
17 : modo de espera de teletexto
19 Ex: cancelar teletexto

Colocar pilhas no telecomando

1. Levante a tampa na parte deTRS do telecomando tal como aparecido na figura.
2. Cologne duas pilhas de tamanho AAA.

Faça corresponder os pôlos + e - das pilhas com o diagrama existente no compartmento.

1. Volte a colocar a tampa.

Se não tencionar utiliser o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco.

Se o telecomando não funciona, verifique os itens abaixo:

• O teilevisor está ligado?
• Os pálicos + e - das pilhas está invertidos?
• As pilhas está gastas?
• Houve um corte de energia ou o cabo de alimentação está desligado?
• Ha alguma lámpada fluorescente especial ou luz de néon por perto?

Aceder aos menus

Antes de utiliser o televisor, siga os passos seguintes para saber como navelgar no menu e seleccionar ou ajustar differsentes funções.

1. Carregue no botão MENU.
   O menu principal aparece no érá. No lado esquerdo estáfewguns icones:Imagem,Som, Canal, Configurar, Entrada., Aplicação, Assistência.
2. Carregue nos botões ▲ ou ∇ para selecionar um dos icones.
   Carregue nos botões para aceder aes icones do menu secundário.
3. Carregue nos botões ▲ ou▼ para percorrer as opções do menu.
   Carregue no botao ENTER para introduzir opções no menu.
4. Carregue nos botões / / para alterar as opções selecionadas.
   Carregue no botão RETURN para voltar ao menu anterior.
5. Carregue no botão EXIT para sair do menu.

Utilizar os botões do telecomando

Botão	Acção	Botão	Acção
MENU III	Mostrar o menu principal no.eclipse.		Movimentar o cursor e selecionar uma opção.
RUTURN°	Voltar ao menu anterior.	▲/▼/▲/▲/ ENTER□	Selecionar a opçãoactualmente selecionada. Confirmar a definição.
EXIT→J	Sair do menu no.eclipse.

Exemplo: Definir o brilho do televisor no menu Imagem

Ajustar o brilho para 80

1. Carregue no botão MENU para visualizar o menu.

2. Carregue no botão ENTER para selecionar Imagem.

3. Carregue nos botões à ou▼ para selección Brilho.

4. Carregue no botao ENTER

5. Carregue nos botões até o;nível de brilho ser 80.

6. Carregue no botão ENTER

Carregue no botão EXIT para sair do menu.

Definir o tevisor para modo de espera

Pode definir o seu tevisor para o modo de espera, para reduzir o consumo de energia. O modo de espera éutil quando precise e interrormer a visualização temporariamente (por exemple, durante a refeicao).

1. Carregue no botão POWER no telecomando.
   O ecra apaga-se e aparece o indicator luminoso do modo de espera no tevisor.
2. Para voltar a ligar o televator, basta carregar no botao POWER novamente.
   Não deixe o teletor em modo de espera durante longos períodos de tempo (por exemplo, quando vaid de férias). AconseHA-se que deslue o teletor da corrente eletrica e da antenna.

Funcao Plug & Play

Quando ligar o tevisorPGA primeira vez,as definiçõesbasicas sãoutilizadas de forma automaticae subsequente.

1. Carregue no botão POWER no telecomando. Aparece a mensagem You can set the menu language..
2. SeLECTIONO idioma apropriadocarregando nos botoes ou .Carregue no botao ENTERq para confirmar a escolha.

1. Carregue nos botões para selecionar Demo Loja ou Uso Domestico e em seguida no botão ENTER

Recomendamos a configuraçao do teilevisor para o modo Uso Domestico de modo a usufrir da melhor imagem em sua casa.
Demo Loja destino-se apenas para locais de vendal a retalho.
Se o teletor for acidentalmente configurado para o modo Demo Loja e quiser voltar ao mode Uso Domestico (Standard): carregue no botao de volume no teletor. quando aparecer o OSD de volume, carregue sem largar o botao MENU no teletor durante 5 segundos.

1. Carregue no botão ENTER. SeLECTIONO o País apropriadço correngando nos botões à ou▼. Carregue no botão ENTER para confirmar a escolha.
2. Carregue nos botões ▲ ou ▼ para selecionar Antena ou Cabo e em seguida no botão ENTER

Antenna: Sinal de Antena.

Cabo: Sinal de Cabo.

1. Carregue nos botões à ou para selecionar a fonte do canal a memorizar. Carregue no botão ENTER para selecionar Iniciar.
   Digital e Analógico: canais digitais e analógicos.

Digital: canais digitais.

Analógico: canais analógicos.

Ao definir a fonte de antenna para Cabo, pode definir um valor para a procura de canais digitais. Para mais informacoes, consulte Canal Memor. auto..
A procura de canais começa e termina automaticamente.
Carregue no botao ENTER a qualquer alta para interromper o processo de memorização.
Depois de todos os canais disponveis terem sido memorizados, a mensagem Ajustar o Modo Relógio é aparecanta.

1. Carregue no botão ENTER. Carregue nos botões à ou ↓ para selecionar Auto, e em seguida no botão ENTER.

Se seleccionar Manual, Ajustar data e hora actuais épresentado.
Seceber um sinal digital, a hora sera definida automaticamente. Se esta nao for aparecnda, selecione Manual para acertar o religio. (consulte a pagina 20)

1. O método de ligação para(oferecer a melhor qualida HD é fornecido. Depois de confirmar o método,carregue no botão ENTER
2. A Mensag. Desfrute do seu tevisor. é aparenda. quando tiver terminado, corregue no botão ENTER

1. Carregue no botão MENU para visualizar o menu. Carregue nos botões ▲ ou▼ para selecionar Configurar e em seguida no botão ENTER□
2. Carregue novamente no botão ENTER para selecionar Plug & Play.
3. Introduza o número PIN de 4 digitos. O número PIN predefinido de um telesor novo é 0-0-0-0.

Se quiser alterar o número PIN, utilize a functão Alterar PIN. (consulte a págin 22)
AfuncaoPlug&Playsostadisponivelno modoTV.

Visualização no ecra

A visualização no écrá identifica o canal actual e o estado de determinadas definições de audio-video.

Carregue no botão INFO para visualizar as informações.

Carregue no botão INFO no telecomando. O canal, o tipo de som e o estado de determinadas definições de imagem e som sãopresentados no tevisor.

• , : pode visualizar outras informações do canal. Se quer passar para o canal actualmente selecionado, correque no botão ENTER.
• , : pode visualizar as informações do programa pretendido no canal actual.
  Carregue novamente no botão INFO ou espere aproximately 10 segundos e oço éça desaparece automaticamente.

CONTROLO DOS CANAIS

Configurar o menu Canais

Pais

Épresentado oecra para a introducao do numero PIN. Introduza o numero PIN de 4 digitos.

Canal analógico

Pode alterar o País nos canais analógicos.

Canal digital

Pode alterar o pais nos canais digitais.

Memor. auto.

Pode procurar os intervalos de frequência disponíveis (a disponibilitadedepone do pais em que se encontra).Os他们在programas atrubuidos automaticamente podem não corresponder ao他们在 programas existentes oupretendidos.

Se o canal estiver bloqueado utilizing a funcão Canal bloqueado a janela para a introducao do PIN épresentada.

Antena / Cabo

Fonte de antenna a memorizar

Digital e Analógico: canais digitais e analógicos.
Digital: canais digitais.
Analogico: canais analgicos.

Ao seleccionar 'Cabo Digital e Analógico' ou 'Cabo Digital'

Indique um valor para procurar canais de cabo.

• Modo de procura → Completa / Rede / Rápida

Rápida

• ID de rede: aparece o número de identificacao de rede.
• Freqência: apareça a frequência para o canal. (Difere de País para País)
• ModULOacao: aparece os values de modULOacao disponiveis.
• Taxa de sintobolos: apareça as taxas de sintobolos disponíveis.

Procura todos os canais com estações de transmissao activas e guarda-os na memoria do teilevisor.
Se pretende parra Memorização automática,carregue no botao ENTER

A mensagem Parar a programação automatica? está-presentada.

Selezione Sim correngando nos botoes ou e em seguida no botao ENTER

□ Memor. manual

Procura o canal manualmente e guarda-o na memoria do televator.
Se o canal estiver bloqueado utilizing a funcão Canal bloqueado a janela para a introdução do PIN épresentada.

Canal digital

Memorização manual dos canais digitais.

Canal digital so está disponible no modo DTV.
- Canal: defina o número do canal utilizing o botão , ou os botões numéricos (0~9).
- Freqência: define a frequência utilizing os botões numéricos.
Largura banda: defina a banda'utilizando o botão , ou os botões numéricos (0~9).
Quando concluso, os canais sãoactualizados na lista de canais.

Canal analógico

Memorização manual dos canais analógicos.

• Programa (Número do programa a ser atribuído a um canal): define o número do programautilizando os botões , ou numéricos (0~9).
• Sistema cores Auto. / PAL / SECAM / NTSC4.43: define os valore do sistemas de coresutilizando os botões ▲ ou ▼
• Sistema som BG / DK / I / L: define os valores do Sistema de som'utilizando os botões ▲ ou ▼.
• Canal (Se souber o número do canal a memorizar): carregue nos botões ▲ ou ▼ para selecionar C (Canal de antenna) ou S (Canal de cabo). Carregue no botão ▷ e em seguida, nos botões ▲, ▼ ou numéricos (0~9) para selecionar o número pretendedo.

TÁMÉPode selección o número do canal directamente ao_carregar nos botões numéricos (0~9).
Se não ouvir som ou se este não estiver em condições, volta a selecionar o padrão de som pretendido.

• Busca (Se não souber os números dos canais): carregue nos botões ou para,iniciar a procura. O sintonizador procura a amplitude de frequências até aparecer no eça o primeiro canal, ou o canal selecionado.
• Memorizar (Quando memoriza o canal e o número do programa associado): definira para OK corregrando no botão ENTER.

Canal Modo

• P (Modo de programa): ao conclusir a sintonização, já terao sido atribuídos他们在 de P00 a P99) às estações emissoras da sua area. Pode selecionar um canal, introduzindo o número da posão na这是我 do.
• C (Modo de canal de antenna): pode selecionar um canal, introduzindo o número atribuído a cada estação emissora neste modo.
• S (Modo de canal de cabo): pode selectionar um canal, introduzindo o número atribuído a cada canal de cabo ntheno modo.

Opção de Procura por Cabo (dependendo do País)

Define opções de procura adiconais, como a frequência e a taxa de SYMBOLOS, para procuras de rede por cabo.

• Freqência (Iniciar ~ Parar): apareça a frequência para o canal.
  ModULOacao:apresenta os valuores de modULOacao disponiveis.
• Taxa de símbolos: apareça as taxas de símbolos disponíveis.

As informações do EPG (Guia de programação电子ico) são fornecidas pelas estagens emissoras. Pode havar entradas de programas em branco ou desactualizadas em consequencia da transmissao de informacoes de um determinado canal. O eça é actualizzato de forma dinamica à medida que novas informações ficam disponveis.

Para procedimentos detalhados sobre a utilização de Guia act. e posterior e Guia completeness, consulte as descrições na párgina 11.
Támbemode aceder ao menu do guia correngando no botao GUIDE. (Para configurar o Guia predef., consulte as descrições.)

Apresenta as informacoes sobre os programas de hora em hora. Sao aparecidas informacoes de das horas de programacao, que pode percorrer para arente ou pararais no tempo.

Guia predef. Guia act. e posterior / Guia completo

Pode decidir entre aparecer o Guia act. e posterior ou o Guia completeness ao carregar no botao GUIDE do telecomando.

• Listanais

Para procedimentos detalhados sobre a utilização de Listacanais,consulte as instruções de 'Gerir canais'.

Pode selecionar estas opcões ao carregar no botão CH LIST no telecomando.

Modo Canal

Quando carrega no botão P / , os canais são alterados de acordo com a lista de canais selecionados.

Canais adiconados

os canais alternam de acordo com a lista de canais memorizados.

Canais favoritos

os canais alternam de acordo com a lista de canais favoritos.

Sintoniaina

Se a receção para não é preciosa de fazer a sintonização final do canal, uma vez que é feita automaticamente durante a procura e memorização. No entanto, se o sinal for fraco ou estiver distorcido, pode ser necessário fazer uma sintonização final manual dos canais.

Os canais memorizados onde foi efectuada a sintonização finalo está marcados com um asterisco *no lado direito do número do canal na banda de canais.
Para repora sintonização final, selecione Reiniciar correngando nos botões à ou e em seguida no botão ENTER.
A sintonizaçãoolina apenas pode ser realizada nos canais analógicos.

Utilizar o Guia act. e posterior / Guia completeness

Para...	Escolha...
Ver um programa da lista EPG	Selecionar um programa correngando nos botões▲,▼,▲.
Sair do guia	Carregar no botão azul
Se selecionar o programa segunte, este fica agendado com o icone de relógio visível. Se carregar de novo no botão ENTER®,carregue nos botões▲,▲ para selecionar Cancelar planos. Os agendamentos são cancelados e o icone do relógio desaparece.
Ver as informações dos programas	Selecionar um programa à sua escolha, correngando nos botões▲,▼,▲.Carregue antes no botão INFO quando o programa que escolheu estiverrealçado.O nome do programa épresentado na parte de superior do centro do ecra.
Carregue no botão INFO para obter informações detalhadas. Nas informações detalhadas está incluídes aspectos como o Número do canal, Duração do programa, Barra de estado, Autoridade parental, Informação sobre a qualida de video (HD / SD), Modosde som, Legendas ou Teletexto, Idiomas das legendas ou do teletexto, e um breve resumo sobre o programa realçado. ‘…’ épresentado se o resumo for demasiado longo.
Alternar entre Guia act. e posterior eGuia completeness	Carregar varías vezes no botão vermelho.
No Guia completeness
Andar rapidamente para trás (24 horas).	Carregar varías vezes no botão verde.
Andar rapidamente para arente (24 horas).	Carregar varías vezes no botão amareló.

Gerir canais

Ao utilizes este menu, pode Adcionar / Eliminar ou definir os canais Favoritos e utilizes o guia de programas para transmissoes digitais.

- Todos os canais

Mostra todos os canais disponível.

Canais adiconados

Mostra todos os canais adcionados.

Favoritos

Mostra todos os canais favoritos.

Para seleccionar os canais definidos como Favoritos, carrgue no botao FAV.CH do telecomando.

Programado

Mostra todos os programasactualmente reservados.
Selection um canal no éra Todos os canais, Canais adiconados ou Favoritos correngando nos botões / e em seguida no botão ENTER. PodeOOTO ver o canal selecionado.
Utilizar os botões coloridos com a lista de canais

• Vermelho (Canal Tipo): Alternar entre TV, Rádio, Dados / Outros e Todas.
• Verde (Zoom): Aumenta ou diminui o número de um canal.
• Amarelo (Selecionar): seleciona varias listas de canais. Pode executar as funcoes adcionar / eliminar, adcionar ao Favoritos / eliminar dos Favoritos ou bloquear / desbloquear para various canais ao mesmo tempo. SeLECTIONE os canaispretendidos e carregue ao mesmo tempo no botao amarelo para definir todos os canais selecionados. Amarca éapresentada a esquerda dos canais selecionados.
• TOOLS (Ferramentas): Apresenta o menu Apagar (ou Adicional), Adicional aos favoritos (ou Apagar dos favoritos), Bloquear (ou Desbloq.), Visual. Temporizador, Editor nome, Orderar, Edicão do Canal n°, Selec. Todos (ou Anular seleção), Memor. auto.. (O menu Opções pode variar consoante a situação.)

icones do eocr sobre o estado do canal

A : um canal analógico.
- √: um canal selecionado ao carregar no botão amarelo.
: um canal definido como Favorito.
: um programa que está a ser transmitido.
: um canal bloqueado.
- : um programa reservado

Menu Opções de lista de canais (em Todos os canais / Canais adiconados / Favoritos)

Carregue no botão TOOLS para usar o menu de opções.
O menu de opções podeVAR dependendo do estado do canal.

Adicionar / Apagar

Pode eliminar ou adcionar um canal a serpresentado nos canaispretendidos.

Todos os canais eliminados sãopresentados no menu Todos os canais.
Um canal a cinzento indica que este foi eliminado.
O menu Adicionalsoleapresentado para canais eliminados.
Tambidpde,do mesmo mode,eliminar um canal do menu Canais adiconados ou Favoritos.

Adicionar aos favoritos / Apagar dos favoritos

Pode definir os canais que vê frequentemente como favoritos.

Carregue no botão TOOLS para visualizar o menu Ferramentas. Não pode definir a funcção adicional ao (ou eliminar dos) Favoritos, selecionando Ferramentas→Adicional ao favoritos(ou Apagar dos favoritos).
O*simbolo' 'épresentado e o canal édefinido comofavorito.
Todos os canais favoritos sãopresentados no menu Favoritos.

Pode bloquear um canal para que o mesmo não sera nem selecionado nem visualizzato. Esta funcao está disponible apenas quando Bloq. crianças está definido para Lig.. (consulte a page 22)

É aparecido o érá para a introdução do número PIN. Introduza o número PIN de 4 digitos.
O número PIN predefinido de um telesor nové é 0-0-0-0. Pode alterar o PIN, selecionando a opção Alterar PIN no menu.
O*síbolo“épresentado o canal ébloqueado.

Visual.Temporizador

Se reservar um programa quequeiraassistir, o tevisor muda automaticamente para o canal da lista ontdinhareservado oprograma,mesmoqueestejaavisulizarouto canal.Parareservarumprograma,definaemprimeiIugarahoraactual. (Consulte a pagsina 20)

Apenas canais memorizados poder ser reservados.
Pode definir directamente o canal, o dia, o mês, o ano, a hora e o minuto, ao carregar nos botões numéricos do telecomando.
A reserva de um programa épresentada no menu Programa.
Guia de programas digitais e Reservas de visualização

Se carregar no botão , quando selecionar um canal digital, o Guia de programas desse canal épresentado. Podereservar um programa se seguir os procedimentos descritos acima.

Os canais poder ser etiquetados de modo a que as letras que os definem sejam aparecidas quando osleasedos são selecionados.
Os names dos canais digitais são atribuidos automaticamente e não podem ser etiquetados.

Edicao do Canal ^o (apenas canais digitais)

Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária(before de utilizes a memorização automatica.

- Selec. Todos / Anular seleção

• Selec. Todos: pode selectionar todos os canais da lista de canais.
• Anular selecao: podeutar a selecao a todos os canais anterimente selecionados.
  Apenas pode selecionar Anular selecao quando existe um canal selecionado.

■ Memor. auto.

Para mais informações sobre a configuraçao das opções, consulte a párgina 9.
Se o canal estiver bloqueado'utilizing a funcao Canal bloqueado a janela para a introducao do PIN épresentada.

Menu de opções de lista de canais (em Programado)

Pode visualizar, modificar ou eliminar umaresherva.

Carregue no botao TOOLS para usar o menu de opocoes.

Alterar informacoes

Selecione esta opção para alterar umaresherva em visualização.

Cancelar planos

Selecione esta opcao para cancelar umaresherva em visualizacao.

Informação

Selecione esta opcao para visualizar unaresherva em visualizacao. (Tambemode alterar as informacoes deresherva.)

■ Select. Todos

Selezione todos os programas reservados.

Configurar o menu Imagem

Modo

Pode selecionar o tipo de imagem que melhor se adeque aos seuis requisitos de visualização.

Carregue no botão TOOLS para visualizar o menu Ferramentas. Não pode definir o modo de imagem ao selecionar Ferramentas → Imagem Modelo.

Dinamico

Seleciona a imagem para que sera exigida com alta definição numa sala clara.

Standard

Selección a imagem para que sera exigida em condições ideais num ambiente normal.

Filme

Seleciona a imagem para a visualização de filmes numa sala escura.

Retroiluminação / Retroiluminação / Brilho / Nitidez / Cor / Matiz (Vd/Vm)

O teilevisor tem varias opções de definção que permitem controlar a qualida da imagem.

• Retroiluminação: ajusta o brilho da retro-ilminação do LCD.
• Contraste: ajusta o;nível de contraste da imagem.
• Brilho: ajusta o;nivel de brilho da imagem
• Nitidze: ajusta a definição das extremidades da imagem.
  Cor:ajustaa saturação da cor da imagem.
• Matiz (VdVm): ajusta a matiz da cor da imagem.

Selectiono mode de imagem a ser ajustado em primeiro lugar. Os values de ajuste são gravados para cada mode de imagem.
Quando faz alteracoes a Retroiluminação, Contraste, Brilho, Nitidez, Cor ou Matiz (Vd/Vm), o OSD ajusta-se em conformidade.
Nos modelos TV, Ext., AV analógicos do sistemas PAL, não pode usar a função Matiz (Vd/Vm).
No modo PC,apanas pode fazer alteracoes a Retroiluminação,Contraste e Brilho.
As definições podem ser ajustadas e guardadas para cada dispositoivo externo que ligar a uma entrada do teilevisor.
Oconsumo de energia durante autilização pode ser reduzido de forma significativa se o nível de brilho da imagem for reduzido, o que significica uma redução no custo geral de functimento.

Definições avançadas

O novo teovisor da Samsung permite-he definir de modo mais preciso as imagens do que os modelos anteriores. Veja abaixo como ajustar as definições detaHadas das imagens.

Definições avançadas está disponível no modo Standard ou这部电影.
No modo PC, apenas pode fazer alteracoes a Gama e Equilib. branco de entre as opções Definiçõesavançadas.

Tonalidade de preto Deslig. / Escuro / Mais esuro / Muito esuro

Pode seleccionar o;nivel de preto no esra para ajustar a intensidade.

Contraste dinâm. → Deslig. / Baixo / Médio / Alto

Pode ajustar o contraste do ecra ate obter o contraste ideal.

Gama

Pode ajustar a intensidade das Cores primarias (vermelho, verde, azul).

Matriz de cores

A Matriz de cores é um esquema de cores composto por vermelho, verde e azul. Seleciona a sua Matriz de cores favorita para obter uma cor mais natural.

• Nativo: a Matriz de cores nativa fornece uma tonalidade mais rica e profunda.
• Auto.: a Matriz de cores automática ajusta automaticamente a tonalidade de cor mais natural com base em fontes de programa.

Equilib. branco

Pode ajustar a temperatura da cor de modo a obter imagens com cores mais naturais.

• Vrm-Offset / Verde-Offset / Azul-Offset / Vrm-Gain / Verde-Gain / Azul-Gain: Podeaabstar a"temperatura"da cor nas areas claras alternando os values R (vermelho), G (verde) e B (azul). Recomendado apenas para'utilizadores avançados.
• Reiniciar: o equilibrio do branco ajustado anteriorsmente volta às predefinições.

Tom de pele

Pode realçar o tom de pele na imagem.
Se alterar os values de ajuste, sera efectuada aactualização doOCR.

Melhor/extremid. Deslig./Lig.

Pode realçar os limites dos objectos na imagem.

Opçoes de imagem

No modo PC, apenas pode efectuar alteracoes a Tonalidade e Tamanho de entre as opções em Opções de imagem".

Tonalidade CoresFr / Normal / C. quentes1 / C. quentes2

Pode seleccionar a tonalidade mais comportavel para si.

As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do teilevisor.
C.quentes1 ou C.quentes2 apenas está动生成 quando o modo de imagem é Filme.

Tamanho

Pode selecionar o tamanho de imagem que melhor se adequque aos seu requisitos de visualização.

• Carregue no botão TOOLS para visualizar o menu Ferramentas. Não pode definir o tamanho ao selecionar Ferramentas → Imagem Tamanho.

• Wide Automático: ajusta automaticamente o tamanho da imagem para o formatting 16:9.
  16:9:ajusta o tamanho da imagem para 16:9, apropriadopara DVD ou transmissao em banda larga.

• Zoom ample: aumenta o tamanho da imagem para mais de 4:3.
• Zoom: amplia a imagem de这对于 16:9 (na direção vertical) para se fazer ao tamanho do ecra.
  4:3: esta é a predefinição para um filme de video ou para uma transmissão normal.
• Ajustar ao ecra: Utilize esta funcao para ver a imagem inteira sem cortes durante a recepcao dos sinais HDMI (720p / 1080i) ou Componente (1080i).

As opções de tamanho da imagem podem.variar consoante a fonte de entrada.
As opções disponible示，podemvariar consoante o modo seleccionado.
No modulo PC,apanas os modelos 16:9 e 4:3 poder ser ajustados.
As definições podem ser ajustadas e guardadas para cada disposítivo externo que ligar a uma entrada do televisor.
Pode ocorr um retencao temporaria da imagem ao visualizar uma imagem fixa por um perfo do superior a das horas.
Zoom amplo: carregue no botao para selecionar Posicao em seguida carregue no botao ENTER. carregue nos botoes ou para mover a imagem para cima e para baixo. Em seguida, carregue no botao ENTER.
Zoom: carregue no botão para selecionar Posicao em seguida carregue no botao ENTER. carregue nos botoes ou para deslocar a imagem para cima e para baixo. Em seguida, carregue no botao ENTER. Carregue no botao para selecionar Tamanho e em seguida no botao ENTER. Carregue nos botoes ou para ampliar ou reduzir o tamanho da imagem na vertical. Em seguida, carregue no botao ENTER.
Depois de selecionar Ajustar ao ecrao nos modos HDMI (1080i) ou Componente (1080i): selezione Posicao correngando nos botoes ou . Utilize os botoes , , ou para mover a imagem.

Reiniciar: corregue nos botões para selecionar Reiniciar e em seguida no botão ENTER. Pode inicializar a definição.
Se utilizes a funcão Ajustar ao ecran com uma entrada HDMI 720p, é cortada uma LINHA na parte de cima, na parte de baixo, a esquerda e à direita como na funcção de Procura.

Modo de ecra 16:9 / Zoom amplo / Zoom / 4:3

Ao definir o tamanho da imagem para Wide Automática num teilevisor panoramicá 16:9, pode determinar o tamanho que pretende ver imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada pais europeurequire um tamanho de imagem diferenteelo que esta funcao permite acosutilizadores selecionar o tamanho.

16:9: define a imagem para o modo panoramicico 16:9.
- Zoom ample: augmente o tamanho da imagem para mais de 4:3.
- Zoom: aumento o tamanho da imagem na vertical.
4:3: define a imagem para o modo normal 4:3.
Estasfuncaoestadisponivelnoino modeWideAutomatico.
Estafuncao nao está disponible nos modos PC, Componente ou HDMI.

NR Digital Deslig. / Baixo / Medio / Alto / Auto.

Se o sinal de transmissao recebido ao seu tevisor for fraco, pode activar a funcao de Reducao do ruido digital paraaabudar adiminuir os efeitos da electricidade estatica ou de fantasma que possam aparecer no ecra.

Se o sinal for frac, selecione umas das otheras opoes ate que apareca no eira a melhor imagem.

Nv.pr.HDMI Normal / Baixo

Pode seleccionar directamente o;nivel de preto no eça para ajustar a intensidade.

Esta funcao apenas está activa quando ligar a entrada externa a HDMI (sinais RGB).

Modo Filme Deslig./Auto.

O tevisor pode ser definido para detectar e processor automaticamente sinais de filmmakers de todas as fontes, e fazer a imagem a uma qualidade ideal.

Modo Filme é suportado em TV, AV, COMPONENTE(480i / 1080i) e HDMI(480i / 1080i).

• Reposicao de imagem Repor modo de imagem / Cancelar

Repoe os valuores predefinidos das definições de imagem.

Selection o modo de imagem a ser reposto. A reposicao é feita para cada modo de imagem.

• Repor modo de imagem: Os valore actuais da imagem voltam para a predefinição de fabrica.

Configurar o software do PC (com base em Windows XP)

As definições de visualização do Windows num computador normal sãopresentadas abaixo. Os ecras que aparecem no monitor do seu PC são provavelmente differs, dependendo da sua versão do Windows e da placar de video. Contudo, mesmo que os ecran-sejam differs, em quase todos os casos, aplicam-se as mesmas informações de configuraçãobasicas. (Se tal não acontecer,contacte o fabricante do computador ou um revendedor Samsung.)

1. Em primeiro lugar, clique em "Painel de controlo" no menu Iniciar do Windows.
2. Quando a janela do pailen de controlo for apresentada, clique em "Aspecto e Temas" e surgirá uma janela de dialogo.
3. quando a janela do pailen de controlo for aparecada, clique em "Visualização" e surgirá uma janela de dialogo.
4. Navegue pelo separator "Definições" na janela de dialogo de visualização.

Definção de tamanho correcta (resolução): optima - 1360 x 768 pixels

Se existir uma opção de frequência vertical na janela de dialogo das definições da visualização, o valor correto é "60" ou "60 Hz". Se não for o caso, basta fazer em "OK" e sair da caixa de dialogo.

Modos de visualização

A posicao e o tamanho do ecrar variam de acordo com o tipo de monitor do PC e a respectiva resolucao. Recomendam-se as resoluções aparecidas naabela.

Entrada D-Sub e HDMI/DVI

Modo	Resolução	Frequência horizontal (KHz)	Frequência vertical (Hz)	Frequência do relógio em pixels (MHz)	Polaridade de sincronização (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1280 x 720	44,772	59,855	74,500	-/+
	1280 x 720	56,456	74,777	95,750	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,500	75,000	31,500	-/-
	640 x 480	37,861	72,809	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	800 x 600	48,077	72,188	50,000	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1360 x 768	47,712	60,015	85,500	+/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+

Quandoutilizaruma ligationode caboHDMI/DVI,tem deutilizaratomadaHDMI(DVI).
O modo entrelação não é suportado.
O aparecido pode não funciona correctamente se for selección um这对于 o video não padrão.
São suportados os modos Separado e Composto. SOG não é suportado.

Configurar o televator com o PC

Predefinicao: carregue no botao SOURCE para selecionar o modo PC.

Ajuste auto.

O Ajuste automatico permite que o monitor do PC se ajuste automaticamente ao sinal de video recebido de um PC. Os values sono, grosso e posicao são ajustados automaticamente.

品 Estafuncao nao estádisponivelno modoDVI-HDMI.
Carregue no botão TOOLS para visualizar o menu Ferramentas. Não pode definir o Ajuste automatico ao selecionar Ferramentas → Ajuste auto..

Ecrã

Grosso / Fino

O objectivo do ajuste da qualidade da imagagem é o de remover ou reduzir o ruido da imagem.

Se não consiguiar落户 or ruido fazendo apenas a sintonização finala, ajuste a frequência o melhor possível (Grosso) e voltá a fazer a sintonização finala. Depois de reduzido ou ruido, volté a ajustar a imagem de forma a ficar alinhada no centro do ecra.

Posicao do PC

PodeaabastapoedcrdoPCseestanao seajustarporcompletao televator.Carregue nos botoes ou paraajustar aPosicao vertical.Carregue nos botoes ou paraajustaraposicaohorizontal.

Repor imagem

Pode substituir todas as definições da imagemços价值观es predefinidos.

Configurar o menu Som

Modo Standard / Música / Filme / Voz nitida / Personal.

Pode seleccionar o modo de som de acordo com as suas preferências pessoas.

Carregue no botão TOOLS para visualizar o menu Ferramentas. Não pode configurar o modo de som se selecionar Ferramentas → Modo Som.

Standard

Dá enfase à música em detrimentos das vozes.

Film

Proporción a melhor calidad de som para.filmes.

Voz nítida

Dá enfase à voz, em detrimento de autres sons.

Personal.

Memoriza as suas definições de som.

Equalizadora

Pode ajustar as definições de som de acordo com as suas preferências pessoas.

Modo

Pode seleccionar o modo de som de acordo com as suas preferencias pessoas.

Balanco

Controla o equilibrio entre os altifalantes esquerdo e direito.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Ajuste de banda larga)

Para ajustar o;nivel de differedes frequencias de largura de banda

Reiniciar

TruSurround HD é uma Tecnologia patenteada da SRS que permite reproduzir conteudos 5.1 multi-canais apenas com dois altifalantes. A Tecnologia TruSurround proporciona um excellente som surround virtual, atraves de qualquerSYSTEMA de reproducao com dois altifalantes, incluindo os altifalantes internos de televisores. É totalmente compatível com todos os formatos multi-canal.

Idiomade audio (apenas canais digitais)

Pode alterar o valor predefinido dos idiomas de audio. Apresenta as informacoes do idioma da transmissao a ser recebida.

Apenas pode selecionar de entre os idiomas disponiveis pela transmissao.

Quando estiver a ver um canal digital, pode selecionar esta funcao.

□ Formato audio MPEG / Dolby Digital (apenas canal digital)

Se o som for emitido tanto pelo altifalante principal como pelo receptor de audio, pode ouvir-se um eco devido à diferência na velocidade de descodificação entre o altifalante principal e o receptor de audi. Neste caso, utilize a funcao Altifalante do teilevisor.

O Formato de audio épresentado consoante o sinal de transmissao.
Quando estiver a ver um canal digital, pode selecionar esta funcao.

Descrição audio (apenas canais digitais)

Esta é uma funcão auxiliar de audio que fornece uma faixa de audio adicular para pessoas com deficiências visuais. Esta função gere o Fluxo de audio para o AD (Descrição de audio), quando é enviado pelo transmissor juntamente com o Audio principal. Os Utilizadores podem ligar ou desligar a Descrição de audio e regular o volume.

Carregue no botao AD no telecomando para selecionar Deslig. ou Lig..

Descrizo audio Deslig./Lig.

Ligue e deslige a funcao de descricao de audio.

Volume

Pode regular o volume da descrição de audio.

Volume está activo quando Descrição audio está definido Lig.

Volume auto. Deslig./Lig.

Cada estação emissora tem condições de sinal especificas e, por isso, não é fácil regular o volume sempre que muda de canal. Esta função permite regular automaticamente o volume do canal pretendido, baixando o som quando o sinal de moduldão está alto, ouDSPo o um quando o sinal de moduldao está baixo.

Selectionar Altifalante Altifalante Exter. / Altifalante do tv.

Se quiser ouvir som através de altifalantes separados, cancele o amplificador interno.

Os botoes de volume e MUTE não funciona Selecionar Altifalante está definido para Altifalante Exter..
Se selecionar Altifalante Exter.1 no menu SeLECTIONAR Altifalante, as definições de som são limitadas.

• Reposicao de som Repor todo / Repor modo de som / Cancelar

Pode repor as definições de Som predefinidas.

Selectionar o modo de Som

Pode configurar o modo de som no menu Ferramentas. quando define para Dual I II, épresentado no eça o modo de som actual.

Se o sinal de estereo for Franco e ocorrer uma mudanca automatica, mude para o modo mono.
Estáfunçãoapenas estáactivanosinalde somestéreo. Estádesactivadoinsinaledomono.
EstafuncaopenasestadisponivelnosmodTV.

Definir o menu Configurar

IdiomadoMenu

Pode definir o idioma do menu.

Tempo

Relógio

Tem de acertar o relógio de modo a que possa usar todas as funcionalidades do temporizador do televisor.

A hora actual é aparecido quando se carregar no botão INFO.
Se deslugar o cabo de alimentacao, tem de acerar novamente o religio.

- Modo Relógio

Pode définir a hora actual de forma manual ou automatica.

• Auto.: defina automaticamente a hora actual, utilizing a hora da transmissão digital.
• Manual: defina manualmente a hora actual para uma hora espécífica.
  Consoante a estação de transmissão e o sinal, a hora actual pode não ser acertada correctamente. Se tal acontecer, acerte a hora manualmente.
  A antenna ou cabo devem estar ligados para que a hora sera acertada automaticamente.

- Ajuste o Relógio

Pode definir manualmente a hora actual.

Configure esta opcao ao ter definido Modo Relogio para Manual.
Pode definir directamente o dia, o mês, o ano, a hora e o minuto, ao carregar nos botões numérico do telecomando.

Temporizador Deslig. / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min

O temporizador desiga automaticamente o televator antes o tempo predefinido (30, 60, 90, 120, 150 e 180 Minutes).

O televisor passa automaticamente para o modo de espera quando o temporizador atinge o 0.
Para cancelar a funcao Temporizador, selecione Deslig..
Carregue no botao TOOLS para visualizar o menu Ferramentas. Temem pode definir o temporizador ao selec tionar

Pode configurar tres definições发展目标a ligar/desligar atraves do temporizador. Em primeiro lugar, deve acertar o relógio.

• Ligar à hora definira: definá a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, definá para Activate.)
• Desligar à hora definida: definá a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, definá para Activate.)
  Volume: selezione o niven do volume para quando o teilevisor e ligado.
• Antenna: SeLECTION Antena ou Cabo.
• Canal: selezione o canal pretended.
• Repetir: Seccione Uma vez, Diaria., Seg~Sex, Seg~Sáb, Sáb~Dom, ou Manual.

Quando Manual está selecionado, carregue no botão para selecionar o dia da semana pretendido. Carregue no botão ENTER sobre o dia pretendido e sera aparecada a marca .

Pode acertar as horas, os minutos e o canal correngando nos botões numéricos do telecomando.

Desligar automaticamente

Quando o programar o temporizador para Ligado, o tevisor acabará por se desligar se não carregar em nenhum commando durante 3 horas depuis de o temporizador ter ligado o tevisor. Esta funcao apenas está disponivel no modo Ligado do temporizador e permitte evitar sobreaquecimentos, que podem ocorro se o tevisor permanecer ligado durante muito tempo.

Transmissao

Legenda

Pode activar e desactivar as legendas. Utilize este menu para definir o modo de Legends. Normal no menu refere-se as legends normais e Surdos são as legendas para pessoas com deficiências auditivas.

Legenda Deslig./ Lig.: activa ou desactiva as legends.
- Modo → Normal / Surdos: define o modo de legenda.
Idioma das legends: define o idioma da legenda.

Se o programa que estiver a ver não suportar a funcao Surdos, a opao Normal é automaticamente activada, mesmo que o modo Surdos esta selecionado.
O inglês é a predefinição para os casos em que o idioma selecionado não estája disponível na transmissão.
Para selecionar estas opcões basta carregar no botão SUBT. do telecomando.

É uma norma internacional para sistemas de codificação de dadosutilizada em multimédia e hipermédia. Funciona a um niven mais elevado do que oSYSTEMMPEG, incluindo hipermédia de ligação de dados, como imagens fixas, service de caracteres, animação, graficos e ficheiros de video, bem como dados multimédia. MHEG éuma technologia de interacção com ouutilizar em tempo de execuçao e está a ser aplicada a diversos Campos, incluindo VOD (Video-On- Demand), ITV (Interactive TV), EC (Electronic Commerce), tele-education, teleconferência, bibliotecas digitais e jogos em rede.

Idiomado teletexto

Pode definir o idioma do Teletexto selecionando o idioma.

O ingress é a predefinição para os casos em que o idioma selecionado não estája disponível na transmissão.

Preferência

Idioma principal / Idioma secundario / Idioma princ. Legends / Idioma secund. Legends / Idioma principal do teletexto / Idioma secund. Teletexto

Ao utilize a funcionalidade, os Utilizadores podem selecionar um dos idiomas. O idioma selecionado quando é o predefinido para quando outilizar seleciona um canal.

Se alterar a definição de idioma, o Idioma das legends, o Idioma de audio e o Idioma do teletexto do menu Iidioma mudam automaticamente para o idioma selecionado.

O Idioma de audio, o Idioma das legendas e o Idioma do teletexto do menu Idioma aparem uma lista de idiomas suportados pelo canal actual e a selecao é realcada. Se alterar esta definicao, a nova selecao so é valida para o canal actual. A definiacao alterada não muda a definicao do Idioma principal, do Idioma principal das legendas, nem do Idioma principal do teletexto no menu Preferencia.

Interface comum

• Menu CI

Permite ao utiliser selectionar a partir do menu fornecido pelo CAM.

Selezione o Menu Cl com base no menu PC Card.

• Informação sobre aplicações

Contém informações sobre o CAM introduzido na ranhura Cl e apareça-as no ecra.

Os dados aparecimentos em&tne menu referem-se ao Cl CARD. Pode instalar o CAM em qualquer altera, independente de o televisor estar ligado ou desligado.

1. Adquir o modulo Cl CAM no revendedor mais proxieso ou portelephone.
2. Introduza o CI CARD no CAM na direcção da seta até ficar encaixado.
3. Introduza o CAM, como o CI CARD colocado, na ranhura da interface comum.

(Introduza Completely o CAM na direção da seta, de modo a ficar paralelo à ranhura.)

1. Verifique se consuege ver una imagem num canal de sinal codificado.

Uma vez que CAM não é suportado nalguns páises e regões, verifique esta situação jusqu do seu revendedor autorizzato.

Segurarca

Antes de a janela de configuraçao ser aparecda, surge o eça para a introducao do numero PIN. Introduza o numero PIN de 4 digitos.

Bloq. crianças Deslig./Lig.

Esta funcao impede que utilizes o não autorizados, como crianças, vejam programas nao apropriados, cortando a imagem e som.

Pode bloquear canais da lista de canais. (consulte a págin 13)
Bloq. crianças so está disponible no modo TV.

■ Bloqueio para crianças

Esta func tion impede que que utilizadores nao autorizados, como crianças, assistam a programas nao apropriados atraves de um.".cdo g PIN (nunofo de identificacao personal) de 4 digitos definido aoutilizar.

O item de Bloqueio para crianças varia consoante o País.
Whenever o Bloqueio para crianças está activado, o sintolo 己 ^ épresentado.
Perm. Tudo: corregue para desbloquear as classificacoes do televator.

Bloq. Tudo: corregue para bloquear as classificacoes do televator.

Alterar PIN

Pode alterar o seu número de identificacao pessoal necessario para configurar o teilevisor.

Caso se esqueça do��o PIN, carregue nos botoes do telecomando pela segunte sequencia, repondo o PIN para 0-0-0-0: POWER (Deslig.) MUTE 8 2 4 POWER (Lig.).

Geral

Modo Jogo Deslig./Lig.

Ao ligar una consola de jogos como a PlayStation™ ou Xbox™, pode tirar parte de una experiencia de jogo mais realista selecionando o menu jogo.

Para desligar a consola de jogos e ligar outro dispositivo externo, cancele o modo jogo no menu de configuraçao.
Se visualizar o menu TV no Modo Jogo o ecra treme ligeiramente.
Modo Jogo não está disponible nos modos TV e PC.
Se o Modo Jogo estiver Ligado:

• o modo Imagem muda automaticamente para Standard e os utilizadores não podem alterá-lo.
• o modo Som muda automaticamente para Personal. e os'utilizadores não podem alterá-lo. Regule o somutilizando o equalizador.

Poupanca ener. Deslig. / Baixo / Medio / Alto / Imagem Desligada / Auto.

Esta funcao ajusta o brilho do teilestor para reduzir o consumo de energia. Quando estiver a ver televisao aoite, defina o modo Poupanca energ. para Alto, de forma a reduzir a facigia ocular, bem como o consumo de energia.

Se selecionar Imagem Desligada, o éra deslga-se e apenas conseguirá ouvir o som. Carregue em qualquer botão para sair da funcão Imagem Desligada.

No menu Tools, a funcão Imagem Desligada não é suportada.

Carregue no botao TOOLS para visualizar o menu Ferramentas. Temem pode definir o modo Poupanca de energia ao selecionar Ferramentas Poupanca energ..

Melodia Deslig. / Baixo / Medio / Alto

O som da melodia pode ser definido para quando o televisor é ligado ou desligado.

A Melodia não toca

• Quando o televisor não emite som porque carregou no botão MUTE.
• Quando o televisor não emite som porque carregou no botão (-) do Volume.
• Quando o tevisor é desigado pela função Temporizador.

Configurar o menu de Entrada

- List de fontes

Utilize para seleccionar o teovisor ou otheras fontes de entrada externas como leitores de DVD/Blu-ray/receptores de satelite (Set-Top Box) ligadas ao teovisor. Utilize para seleccionar a sua fonte de entrada preferida.

Carrugue no botao SOURCE do telecomando para ver una fonte de sinal externo. O modo TV pode ser selecionado carragando no botao TV.
TV / Ext. / AV / Componente / PC / HDMI(DVI)
Pode escolher apenas os dispositivos externos que está ligados ao tevisor. Em lista de fontes, as entradas ligadas são realizadas eordenadas no topo. As entradas que não esteamigadasseraoordenadasna parte debaixo.
Ext. e PC permanecem sempreactivados.
TOOLS (Ferramentas): aparece os menus Editar nome e Informação.

Editarnome

Atribua um nome ao disposicao ligado as tomadas de entrada para fazer a selecao da fonte de entrada.

VCR / DVD / STB Cabo / Satélite STB / STB PVR / Receptor AV / Jogos / Câmara de Video / PC / DVI / DVI PC / TV / IPTV / Blu- ray / HD DVD / DMA
Quando ligar um cabo HDMI/DVI à porta HDMI (DVI), deve definir o modo HDMI/DVI para DVI ou DVI PC em Editor nome do modo de Entrada. Neste caso, é necessário uma ligation de som separada.

Configurar o menu Suporte

Auto-diagnóstico

Testede imagem

Caseto hantaqum problema coma qualidade da imagem,execute o teste de imagem. Verifique o padrao de cores no eira para ver se o problema persiste.

• Sim: se o padrão de teste não aparecer ou se houver interferências no mesmo, selecionce Sim. Pode havem algo problema com o televisor. Contace o centro de atendimento da Samsung para obter assistência.
• Não: se o padrão de teste for visualizzato corRECTamente, selecionce Não. Podehaving algo problema com o equipamento externo. Verifique as ligações. Se o problema persistir, consulte o manual do'utilizar do dispositivo externo.

Testede som

Cas tenha algo problema com o som, execute o teste de som. Pode vericar o som ao reproduzir uma melodia atraves do tevisor. A mensagem "O problema do teste de som persistsiste?" é aparecada no eça.

Se não ouvir som a partir dos altifalantes do teilevisor, antes de executar um teste de som, certifique-se de que SeLECTIONAR Altifalante está definido para Altifalante do tv. no menu Som.
A melodia sera ouvida durante o teste se SeLECTIONAR Altifalante estiver definido para "Altifalante Exter. ou, se nao houver som, ao carregar no botao MUTE.

• Sim: se durante o teste de som apenas促成 ouvir som de um altaflante ou de nenhum, selecione Sim. Pode havem algoum problema com o televisor. Contacte o centro de atendimento da Samsung para obter assistencia.
• Não: se consiguiou ouvir som a partir dos altifalantes, seleção Não. Pode havem algo problema com o equipamento externo. Verifique as ligações. Se o problema persistir, consulte o manual do'utilizar do dispositoivo externo.

Informações sobre o sinal (apenas canais digitais)

Ao contrario dos canais analógicos, cuja qualida de recepçao pode variar entre "com interferencias" a "clara", os canais digitais (HDTV) ou tem qualida de recepçao perfeita, ou entao nao tem qualquer recepçao. Por isso, ao contrario dos canais analógicos, nao pode fazer a sintonização finala aos canais digitais. Pode, contudo, ajustar a antenna para melhorar a recepçao dos canais digitais disponíveis.
Se o medidor da intensidade do sinal indicar que o sinal é frac, ajuste fisicamente a antenna para augmentar a intensidade do sinal. Continue a ajustar a antenna ate encontrar a melhor posicao com o sinal mais forte.

Actualização do software

Para manter o produit actualizo com novas funções da Televisão digital, são Transmitidas periodicallyesactualizacoes de software como parte do sinal de television normal. O teletor detecta automaticamente these sinais e aparea a faixa deactualização do software. Tem a opção de instalar, ou não, aactualização.

Por USB

Introduza no tevisualer a unidade USB que contente aactualização do firmware. Tenha cuidado para não deslugar a corrente ou retirar a unidade USB quando asactualizções estiverem a ser executadas. O teletvisor desiga-se e volta a ligar automaticamente antes terminar aactualização do firmware. Verifique a versão de firmware(before de conclusuá aactualização.

Quando o software éactualizzato, as definições de audio e de video que fez voltam às predefinições (de fabrica). Recomenda-se que anote as suas definições para que possa fácilmente repo-las(before daactualização.

Por um canal

Actualiza o software através do sinal de transmissão.

Se a funcao for selecionada durante o periodo de transmissao de software, esta funcao procura software disponivel e transfere-o.
O tempo necessário para a transferência do software é determinado pelo estado do sinal.

ParaContinuar aactualizar o software com o interruptor de corrente principal ligado, selecione Ligado,carregando nos botoes ou .45minutos depos de entrar no mode de espera,umaactualizaçãomanual éiniada automaticamente.Dado que o aparelho está ligado internamente, o LCD pode ficar aceso durante algo um tempo. Este fenomeno pode persistir durante mais de 1 hora até aactualizaçãodo software ficar conclusia.

Software Alternativo

Para visualizar as informacoes da versao de software.

Guia de ligação HD

Este menu aparece o método de ligaçao que proportiona a melhor qualidae para um teilevisor HD. Consulte esta informacao quando ligar dispositivos externos ao teilevisor.

□ Contactar a Samsung

Leia esta informacao quando o televator não funciona correstamente ou caso queiraactualizar o software.

Esta informação ser-lhe-àutil no que diz respeito ao centro de atendimento e acos métodos de transferência de ficheiros de software e produits.

Funçionalidade de teletexto

A maior das estações de televisão fornecce serviços de informação por escrito atraves da função de Teletexto. A págnia deança do service do teletexto fornecce informações sobre como utiliser o service. Além disso, pode selecionar varías opções de acordo com os seu requisitos,utilizando os botões do telecomando.

Para que as informações de teletexto sejam acontecimentos, é preciso que a receção dos canais se processe em boas condições. Caso contrário, pode fazer informations ou podem não aparecer algumas páginas.
Pode mudar as páginass do teletexto com os botões numéricos do telecomando.

1 (modulo)

Carregue nthobao para selecionar o modo de Teletexto (LIST/FLOF).Se carregar no modo LIST, muda para o modo de Lista de memorização.No modo de Lista de memorização, pode guardar a网页 de teletexto na lista utilizingo botao guardar).

2 (mostrar)

Utilido para visualizar o texto oculto (respostas a jogos de perguntas e respostas, por example). Para ver o ecra normal, corregue novamente no botão.

3 (tamanho)

Carregue nthobotao para visualizar as letras com o dobro do tamanho na metade superior do ecr. Para que sera aparecada a metade inferior do ecr, carregue novamente. Para visualizar o ecr normal, carregue novamente no botao.

4 (guardar)

Utilizzato para guardar as páginass de teletexto.

5 Botoes coloridos (vermelho/verde/amarelo/azul)

Se a estação emissora utilizes o Sistema FASTEXT, os不同类型 tópicospresentados na网页 de teletextoaparemecem codificados com cores epodem ser selecionados ao_carregarnos botões coloridas. Carregue numdos botões que corresponda à corpretrendida. A网页 inclui outrasinformações a cores que podem selesecionadas da mesma forma. Paravisualizar a网页 anterior ou a网页segunte, carregue no botão coloridocorrespondente.

6 (activ teletexto/sobreprop)

Carregue para activar o modo de Teletexto depuis de seleccionar o canal com o service do teletexto. Carregue das vezes para sobrepor o eça de transmissão actual ao teletexto.

7 (sair)

Para sair daPRESENTação de teletexto.

8 (pagina secundaria)

Utilizzato para ver a Paginga segunte do teletexto.

10 (páginabaixo)

Utilizzato para ver a Paginga anterior do teletexto.

1 (modulo espera)

Utilizzato para manter o ecră numa determinada págină, se esta estiver ligada a varías páginas secundarias que aparecem automaticamente em sequência. ParaContinuar,carregue novamente在这e botão.

12 ① (index)

Utilizzato para ver a página de indice (conteudos) arialquermomento, enquanto está a visualizar o teletexto.

13 Ex (cancelar)

As páginas do teletexto está divididas em seu categorias:

Parte Conteudo

A Nível da páginse的选择性。
B Nome da estaqao emissora.
C Nstreamo da pagina actual ou indications da procura.
D Data e hora.
E Texto.
F Informacoes sobre o estado. Informacoes FASTEXT.

As informações de teletexto está muitas vezes divididas em various páginases presentadas em sequência e às vezes pode aceder:

• introduzindo o número da págnia
• seleccionando um titulo numa lista
• seleccionando um titulo a cores (sistema FASTEXT)

O nível de teletexto suportado pelo teovisor é a versão 2.5 que permit e tambem a visualização de gráficos ou textos adiconais.
Dependendo da transmissao, paineos laterais em branco poder ocorro ao visualizar o teletexto.
Nestes cases,graficos ou textos adcionais nao sao transmitidos.
Os televisores mais antigos que não suportam a versão 2.5 não permitem a visualização de graficos ou textos adiconais, independente da transmissão de teletexto.
Carregue no botao TV para sair do teletexto.
Teletexto 16:9, imagem 16:9

como ajustar a base (apenas para os modelos de 19 polegadas)

0

2

1. Coloque a parte frontal do televisor em cima de um pano ou almofada macios sobre uma mesa como indicado na Figura ①. - Alinhe a parte inferior do televisor na extremidade da mesa.
2. Carregue no centro da parte de trás do teletor. Ajuste a base como indica na Figura 2 quando carrega no botão na parte de trás da base.
3. Coloque o televisor em cima da mesa de modo a que este se apoie na mesma com segurarca.

[1] Como ajustar o ângulo do televisor (apenas para os modelos de 19 polegadas)

Ajuste de angulo ao utilizeo televator sobre a base do mesmo.

Ajuste de angulo ao converter a base para montagem na parede (1 3,3 1)

3 Ajuste de angulo quando o televator LCD está montado na parede

Aoajustarabase,carregue no botao na parte de tras da mesma.

1. A figura ① presenta o ângulo de ajuste (-2^ 14^) quando utilizes o LCD sobre a sua base.
   Uma inclinação excessiva pode fazer com que o teilevisor LCD caia e se danifique.
2. A figura 2 presente o angulo de ajuste (14^ - 80^) quando converter o LCD da'utilização da base para montagem na parede.
3. A figura 3 presente o angulo de ajuste (-2^ 14^) quando monta o televator LCD numa parede.
   Ouvirá um "clique" ao alterar o ángulo de 1 para 2 e ou de 3 para 2.

1

2
Painel de montagem (Vendido em分开o)

1. Colque o televisor com a parte frontal para baixo em cima de um pano ouomalofada macios sobre una mesa.
2. Ajuste a base, correngando no botão na parte de trás da mesma.
3. Alinhe o paine de interace de montagem (nao fornecido) com os orificios na parte inferior da base e fixe-a com os quatro parafusos fornecidos com a base tipo braço, suporte para pendurar na parede ou outras bases (nao fornecido).

Utilizar as tampas decorativas (apenas para modelos de 19 polegadas)

1. Ao montar o teovisor na parede sem utilize a base, introduza as tampas decorativas nos orificios como indicado na imagem ①
2. Depois de introduzir as tampas decorativas, fixe-as com os 4 parafusos como indicao na imagem ②.

Instalar a base

1. Cologne o televator LCD na base.

São necessarias das ou mais pessoas paraPEGAR no televator.
Certifique-se de que distinguue a parte da fronte da parte deTRS da base quando está a montá-la.
Para se assegurar que o teletorist está colocado na base a um nivel apropriad, não aplicque demasiada pressao na parte superior esquerda ou direita do teletor.

1. Atarraxe bois parafusos na posicao 1 e os outros bois na posicao 2

Colique o produits de pé e aperte os parafusos. Se aperture os parafusos com o televator LCD deitado, este pode ficar inclinado.

Instalar o kit de montagem na parede

Os acessos de montagem na parede (vendidos em分开o) permitem montar o tevisor na parede.

Para saber mais sobre como instalar o kit de montagem na parede, consulte as instruções que accompaniesham os respectivos acessórios. Contacte um técnico para obter assistência na instalação do suporte de montagem na parede.

Se a instalacao for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produits nem por ferimentos sofridos pelo cliente ou por outras pessoas.

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos devido aCHOques electrolycicos.

Utilizar o Bloqueio anti-roubo Kensington

O disposito debloqueioKensington serve para fixar fisicamente o
systema quando outilizar num local publico. O aspecto e o@método
debloqueiopodemserdifferentesda ilustração,consoante or
fabricante.Consulte o manual fornecido com o disposito debloqueio
Kensingtonparaumuliter��çãocorrecta.

Localize o icone "R" na parte de trás do teovisor. Existe una ranhura Kensington ao lado do icone "R".

1. Prenda o cabo do dispositivo de bloqueio Kensington à volta de um objecto grande e pesado, como uma mesa oucadeira.
2. Faça deslizar a extremidade do cabo com a peça de broqueio atraves da outras extremidade em arco do dispositivo de broqueio Kensington.
3. Insira o dispositivo de bloqueio na ranhura Kensington do produits (1).
4. Fecha o dispositivo debloqueio.
   Estas sao as instruçõesGERais. Para instruções mais precisas, consulte o Manual do utilizesdor fornecido com o dispositivo de bloqueio.
   dispositivo de bloqueio tem de ser adquirido separamente.
   localização do dispositivo debloqueio Kensington podeVAR consoante o Modelo.

Mantenha as distências recomendadas, entre o produit e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada.

Caso contrario, pode provocar um incendio ou danificar o produits devido ao aumento de temperatura no interior do mesmo. Instale o produits de modo a que as distancias recomendadas, assinaladas na figura segunte, sejam respeitadas.

Seutilaruma base ou suporte para montagem na parede,utilize apenas as peças fornecidas dela Samsung Electronics.

• O facto de utiliser peças fornecidas por outras fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produits.
• O facto de utilizes peças fornecidas por及其他 fabricante, pode resultar em danos materiais ou provocar um incério devido ao aumento de temperatura no interior do produits por ventilacao inadequada.

O aspecto exterior pode serdifferente,dependendo do produits.

Se instalar o produit com uma base

Se instalar o produito com um suporte para montagem na parede

Fixar o televator a parede

Atença: puxar, empurrar, ou subir para cima do teilevisor pode provocar a queda do mesmo. Em especial, certificque-se de que as crianças nao se penduram ou desestabilizam o teilevisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no Folheto de segurança incluido. Para estabilitadade adicular, instale o dispositivo anti-queda por razões de segurança, como descripto em seguida.

Para evacitar a queda do televator:

1. Introduza os parafusos nos gramos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede.

Pode necessitar de material adicular, tal como um suporte, consoante o tipo de parede.
Uma vez que os gramos, parafudos e fios não são fornecidos, adquira-os em separado.

1. Retire os parafusos da parte posterior central do teilevisor, introduza os parafusos nos grampos e aparafuse os parafusos ao teilevisor novamente.

Os parafusos podem não ser fornecidos com o produits. Se for esse ou caso, adquirá os parafusos com as seguições espécificações.
Especificações dos parafusos

Para um LCD entre 17 e 29 polegadas: M4 X L15
Para um LCD entre 32 e 40 polegadas: M6 X L15

1. Ligue os gramps fixados ao television e os gramps fixados à parede com um fio forte, depuis aperte-o muito bem.

Instale o televisor perto da parede de forma a nao cair paraTRS.
É mais seguro ligar o fio de modo a que os gramos fixados à parede estejam ao mesmo;nivel ou abaixo dos gramos fixados ao tevisor.
Desaperte o fio antes de transporte o televator.

1. Verifique se todas as ligações está devidamente presas. Verifique regularamente as ligações para fazer qualcer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segança das suas ligações, contacte um instalador professionnel.

Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma dasestugostes para resolucao de problemas se aplicar, consulte o site 'www.samsung.com' e, em seguida, clique em Assistencia ou contacte o Centro de atendimento na lista da ultima pagina.

Problema	Solução
Qualidade de imagem	Primeiro, execute oTeste de imagempara confirmar se o teletor está a aparecer correctamente a imagem de teste.Vá para o MENU - Assistência - Auto-diagnóstico - Teste de imagemSe a imagem de teste for aparecindo correto, a imagem de má优质的 pode ser provocada pela fonte ou sinal.
A imagem do teletor não parece ser de tão boa qualida de como na loja.	Se tiver uma caixa de television por cabo/set top box analógica realiza-a. Utilize cabos HDMI ou de Componente para obter uma qualida de imagem HD.Subscrutor de cabo/satélite: Tente estações HD (Alta Definição) a partir de canais codificados.Ligação de antenna: Tente estações HD antes executar o Programa automatico.Vários canais HD são realizados a partir de conteudos SD (Definição standard).Ajuste a resolution de saída de video da caixa de television por cabo/set top box para 1080i ou 720p.Certifque-se de que está a ver televisão à distança minima recommendada, com base no tamanho e na definência do sinal que está a visualizar.
A imagem está distorcida: macro-bloco, bloco muito, pontos,pixelização	A compressão de conteudos de video pode fazer uma distorcão na imagem, especialmente nas imagens de movimento rápidos como no desporto e filmes de acção.Um[nível de sinal baixo ou uma maior qualida pode fazer distorcão de imagem. Não é um problema do teletor.Autilização de Telecomóveis na proximidade do teletor (até circa de 1 m) pode fazer ruído na imagem, tanto na televisão analógica, como na digital.
Cor errada ou inexistente com a ligationação de Componente.	Certifque-se de que os cabos de Componente está ligados às tomadas correctas. As ligações incorrectas ou soltas podem provocar problemas na cor ou oétrude pode ficar em branco.
Cor ou brinho fracos.	Ajuste as opções de Imagem no menu do teletor. (Modolimagem, Cor, Brilho, Nitidez)Ajuste a opção de Poupança energia. no menu Configurar.Tente a reposicao de imagem para visualizar as predefinições da imagem.(Vá para MENU - Imagem - Reposicao de imagem)
Linha pontilhada na extremidade do ecrã.	Se o tamanho da imagem estiver definido para Ajustar ao ecrã, altere o mesmo para 16:9.Altere a resolução da caixa de television por cabo/set top box.
A imagem é a preto e branco apenas com entrada AV (Composto).	Ligue o cabo de video (amarelo) à tomada verde da entrada de componente 1 do teletor.
A imagem fica bloqueada ou distorcida quando muda de canais ou a imagem está atrasada.	Se estiver ligado a uma caixa de television por cabo, tente reiniciar a caixa de television por cabo. (ligue novamente o cabo de CA e espere àsque a caixa de television cabo reinicie. Pode demorar às 20 minutos.)Defina a resolution de saída da caixa de television por cabo para 1080i ou 720p.
Qualidade do som	Primeiro, execute o Teste de som para confirmar se o audio do teletor está a funcional corretamente.Vá para o MENU - Assistência - Auto-diagnóstico - Teste de somSe o audio estiver a funcional corretamente, o problema de som pode ser provocado pela fonte ou sinal.
Não se ouve som ou o som é demasiado boa mesmo com o volume no maior.	Verifique o volume do dispositivo externo ligado ao teletor e, em seguida, ajuste o volume do meio.
A imagem é boa, mas não tem som.	Defina a opção Selectionar Altifalante para Altifalante do tv. no menu do som.Certifque-se de que os cabos de录音 do dispositivo externo está ligados às tomadas de entrada de录音 correctas no teletor.Verifya a opção de s ia de录音 do dispositivo ligado. (ex: Pode ser necessário alterar a opção de录音 da caixa de television por cabo para HDMI quando tiver o cabo HDMI ligado ao teletor.)Se estiver a utilizear um cabo DVI para HDMI, é necessário um cabo de录音 suplementar.Desactive a função SRS se definir o volume acima do valor 30.Remova a ficha da tomada dos auscultadores. (se disponível no teletor)
Ruído nos auscultadores.	Verifique as ligações dos cabos. Certifque-se de que um cabo de video não está ligado à entrada de audiore Para ligações antenna/cabo, verifique a intensidade do sinal. Um[nível de sinal baixo pode causar distorcão de imagem.
Sem imagem, sem video
O televisor não liga.	• Certificado-se de que o cabo de alimentação CA está ligado correctamente à tomada de parede e ao teletor. • Verificado se a tomada de parede está a functionar devidamente. • Tente carregar no botão POWER no teletor para ter a certeza de que o telecomando está a functionar corretoamente. Se o teletor ligor, o problema pode ser causado pelo telecomando. Para resolver o problema do telecomando, consulta 'O telecomando não funciona' abaiço.
O televisor des Liga-se automaticamente.	• Verificado se o Temporizador está definido para Lig. no menu Configurar. • Se ligar o teletor ao PC, verificado as definições de alimentação do PC. • Certificado-se de que o cabo de alimentação CA está ligado corretoamente à tomada de parede e ao teletor. • Se não houver qualquer sinal durante 10 a 15 minutos com a ligation por antenna/cabo, o teletor des Liga-se.
Sem imagem/video.	• Verificado as ligações dos cabos (remova e ligue novamente todos os cabos do teletor e dispositivos externos) • Defina a saía de video do dispositivo externo (cabo/set top box, DVD, Blu-ray, etc.) para responder às ligações de entrada do teletor. Por exemplo, saía do dispositivo externo: HDMI, entrada do teletor: HDMI. • Certificado-se de que o dispositivo está ligado. • Certificado-se de que selección a fonte correcta do teletor, correhgando no botão SOURCE do telecomando.
Ligação RF (cabo/antena)
Impossível receiveber todos os canais.	• Certificado-se de que o cabo de antenna está corretoamente ligado. • Tente Plug & Play para adcionar canais disponíveis à lista de canais. Vá para MENU - Configurar - Plug & Play e aguarde às quém todos os canais disponíveis são memorizados. • Verificado se a antenna está na posção correto.
A imagem está distorcida: macro-bloco, bloco muito小程序, pontos,pixelização	• A compressão de conteudos de video pode Causear uma distortion na imagem, especialmente nas imagens de movimento rapiços como no desporto e filmes de acção. • Um nível de sinai baixo pode causear distortion de imagem. Não é um problema do teletor.
Ligação ao PC
Mensagem 'Função Não Disponível'.	• Defina a resolution do saía do computador e frequência para que corresponda às resoluções suportadas pelo teletor.
O computador é semprepresentado na lista de fontesmesso que não esteja ligado.	• Isto é normal; o computador é semprepresentado na lista de fontes mesmo que um computador não está ligado.
O video está a functionarcorrectamente, mas não há audio com ligação HDMI.	• Verificado as definições da saía de录音 no seu computador.
Outros
A imagem não éPRESENTada em ecran inteiro.	• Serão presentadas barras pretas em outros os lados nos canais HD sempre que foram presentados conteudos SD (4:3) realizados. • Serão presentadas barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do seu teletovisor. • Ajuste a opção de tamanho da imagem no seu dispositivo externo ou teletovisor para ecran inteiro.
O telecomando não funciona.	• Substitua as pilhas do telecomando com o tipo de polaridade correto (+ -). • Limpe a janela de transmissão localização na parte de cima do telecomando. • Tente aplantar o telecomando direcamente para o teletovisor a 5-6 pés (1,5 m a 1,8 m) de distência.
Não é possível controlar o volume e a energia do teletovisor com o telecomando da caixa de televisão por cabo/set top box.	• Programe o telecomando da caixa de televisão por cabo/set top box para functional com o teletovisor. Consulte o manual do'utilizar cabo/satélite para identIFICar o)córgo do teletovisor SAMSUNG.
Mensagem 'Função Não Disponível'.	• Verifique a resolução suportada pelo teletovisor e ajuste a resolution de saída do dispositivo externo em conformidade. Consulte as definições de resolution�新stemanual.
Cheiro a plácico proveniente do teletovisor.	• Este cheiro é normal e dissipa-se com o passar do tempo.
TV Informações sobre o sinai não se encontrar disponível no menu Auto-diagnóstico.	•Esta função encontrar-se apenas disponível para canais digitais com uma ligação de antenna (RF/coaxial).
O teletovisor está inclinado para a esquerda ou para a direita.	• Remova a base do suporte do teletovisor e monte novamente.
Não é POSSível montar a base do suporte.	• Certifque-se de que o teletovisor se encontrar sobre uma superficie plana. Se não consiguiarkatrar os parafusos do teletovisor, utilize uma chave de parafusos magnetizada.
O menu do canal está a cinzento. ( indisponível)	• O menu Canal está disponível quando a fonte de TV está selecionada.
Perde as suas definições après 30 minutos ou sempre que o teletovisor for desligado.	• Se o teletovisor estiver no modo Demo Loja, as definições de录音 e imagem são repostas a cada 30 minutos. Altere o modo Demo Loja para o modo Uso Dométrico no procedimento Plug & Play. Prima o botão SOURCE para selecionar o modo TV, àsabei MENU → Configurar → Plug & Play → ENTER.
Perda intermitente de.audio ou video.	• Verifique as ligações dos cabos e ligue novamente. • Pode ser devido à utilizesação de cabos excessivamente rígidos ou finos. Certifque-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Para montagem na parede, recomenda-se a utilityação de cabos com conectores de 90 graus.
Pode ver��enhas partículas se olhar de perto para a extremidade da moldura em volta do ecran do teletovisor.	• Tal faz parte do design do produits e não constitui um defeito.
'Sinal codificado' ou 'Sem sinal/Sinal frac' com CAM CARD (CI).	• Verifique se o CAM tem o CI CARD colocado na ranhura da interface comum. • Retire o CAM do teletovisor e introduza-o na ranhura novamente.
Quando desligado e antes 45 minutos, o teletovisor liga-se.	• É normal, o teletovisor utilizes a função OTA (Over The Air) paraactualizar o firmware transferido quando vê televisão.
Problema imagem/som recorrente.	• Verifique e altere o sinal/ fonte.

O LCD TFT utilizes um paine composto por pixels secundarios que requirem Tecnologia sofisticada para serem reproduzidos. No entanto, pode existir eles pixels claros ou escuros no ecr. Estes pixels nao afectam o desempinho do produits.

Nome do Modelo	LE19C430, LE19C431	LE22C430, LE22C431
Tamanho do Ecrã (Diagonal)	19"	22"
Resolução do PC (Ideal)	1360 x 768 @ 60Hz	1360 x 768 @ 60Hz
Som (Saía)	3W X 2	3W X 2
Dimensões (LxAxP)
Caixa	477 x 65 x 327 mm	558 x 75 x 384 mm
Com base	477 x 180 x 362 mm	558 x 216 x 426 mm
Peso
Com base	5 kg	7 kg
Considerações ambientais
Temperatura de funcaoamento	10°C a 40°C (50°F a 104°F)
Humidade de funcaoamento	10% a 80%, sem condensation
Temperatura de armazenamento	-20°C a 45°C (-4°F a 113°F)
Humidade de armazenamento	5% a 95%, sem condensation
Base rotativa
Esquerda / Direita	0°

O design e as caracteristicas痫icas estao sujeitos a alteracoes sem aviso previo.
Trata-se de um aparelho digital de Classe B.
Para informacoes sobre a fonte de alimentacao e o consumo de energia, veja a etiqueta colada ao produits.
