PN42A450 - Téléviseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur à plasma
Taille de l'écran (diagonale)	42 pouces (107 cm)
Résolution PC	1024 x 768 à 60 Hz
Dimensions (sans support)	1055,0 x 667,4 x 93,2 mm
Dimensions (avec support)	1055,0 x 724,9 x 315,9 mm
Poids (sans support)	26,9 kg
Poids (avec support)	30,5 kg
Puissance sonore	10 W + 10 W
Synthoniseur numérique	HD intégré (ATSC)
Technologie d'image	DNle (Digital Natural Image engine)
Technologie audio	SRS TruSurround XT
Entrées HDMI	3 (HDMI 1, 2, 3)
Entrées composant	2 (Component 1, 2)
Entrée PC	1 (D-Sub 15 broches)
Autres entrées	AV, S-Vidéo, antenne
Sorties audio	Optique numérique, audio analogique (R/L)
Fonction 3D	Oui (via lunettes 3D et émetteur IR)
Contrôle parental	V-Chip
Minuterie	Marche/arrêt programmable
Économiseur d'énergie	Oui (mode veille)
Accessoires fournis	Télécommande, piles AAA, cordon d'alimentation, guide utilisateur, tore de ferrite, linge de nettoyage, vis de support
Température de fonctionnement	10 °C à 40 °C
Humidité de fonctionnement	10% à 80% sans condensation

FOIRE AUX QUESTIONS - PN42A450 SAMSUNG

Comment brancher un lecteur DVD au téléviseur ?

Vous pouvez brancher un lecteur DVD via HDMI, composant ou AV. Utilisez un câble HDMI entre la prise HDMI IN du téléviseur et la sortie HDMI du lecteur pour la meilleure qualité. Branchez ensuite les câbles audio si nécessaire. Consultez les pages 11-12 du manuel pour plus de détails.

Comment régler l'image pour un meilleur rendu ?

Appuyez sur MENU, sélectionnez Image, puis Mode (Dynamique, Standard ou Cinéma). Vous pouvez ajuster Contraste, Luminosité, Netteté, Couleur et Teinte. Pour des réglages avancés, utilisez l'option Réglages détaillés (page 24).

Pourquoi l'écran reste-t-il noir alors que le téléviseur est allumé ?

Vérifiez que le témoin d'alimentation ne clignote pas (mode économie d'énergie). Appuyez sur la touche SOURCE pour sélectionner la bonne entrée. Si le problème persiste, débranchez le téléviseur 30 secondes puis rebranchez-le. Consultez la page 69 pour d'autres solutions.

Comment utiliser la fonction 3D ?

Branchez un ordinateur via HDMI2 (DVI) et connectez l'émetteur IR 3D à la prise 3D SYNC OUT. Mettez les lunettes 3D. Appuyez sur la touche 3D de la télécommande ou allez dans Menu > Image > Options d'image > Effet 3D pour sélectionner Mode1 ou Mode2. Voir page 32.

Comment mémoriser automatiquement les chaînes ?

Appuyez sur MENU, sélectionnez Chaîne, puis Prog. auto. Choisissez la source Air ou Câble, puis appuyez sur ENTER pour lancer la recherche. Les chaînes disponibles seront mémorisées. (Page 20-21)

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (bornes + et -), remplacez-les si nécessaire. Assurez-vous que le téléviseur est sous tension et qu'aucun obstacle ne bloque le capteur infrarouge. La télécommande a une portée d'environ 7 m. Voir page 9.

Comment éviter les images rémanentes (brûlure d'écran) ?

Évitez d'afficher des images fixes longtemps. Utilisez les fonctions Protection grillage écran dans le menu Image > Options d'image (Blanc, Défilement, Bords gris). Réglez aussi le déplacement des points (page 30-31). Limitez le format 4:3 à 5% du temps d'écoute.

Comment brancher un système audio externe (cinéma maison) ?

Branchez un câble optique de la prise DIGITAL AUDIO OUT (OPTICAL) du téléviseur à l'entrée audio du système. Vous pouvez aussi utiliser les sorties audio analogiques (AUDIO OUT R/L). Réglez le volume du téléviseur bas et utilisez le contrôle du système. Voir page 14.

Comment régler l'horloge manuellement ?

Appuyez sur MENU, allez dans Configuration > Prêt-à-l'emploi > Mode Horloge > Manuel. Entrez le mois, jour, année, heure et minute avec les touches numériques ou directionnelles. Confirmez avec ENTER. Voir page 47.

Comment activer le contrôle parental V-Chip ?

Appuyez sur MENU, sélectionnez Configuration > Puce V. Entrez votre code PIN (par défaut 0000). Vous pouvez bloquer des programmes par classification ou catégorie. Consultez les pages 56-63 pour les détails.

MODE D'EMPLOI PN42A450 SAMSUNG

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service

Consommateurs Samsung.

Country	Customer Care Center®	Web Site	Address
CANADA	1-800-SAMSUNG (7267864)	www.samsung.com/ca	Samsung Electronics Canada Inc., Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
			Samsung Electronique Canada Inc., Service à la Clientèle 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
U.S.A	1-800-SAMSUNG (7267864)	www.samsung.com	Samsung Electronics America, Inc. 105 Challenger Road Ridgefield Park, NJ 07660-0511

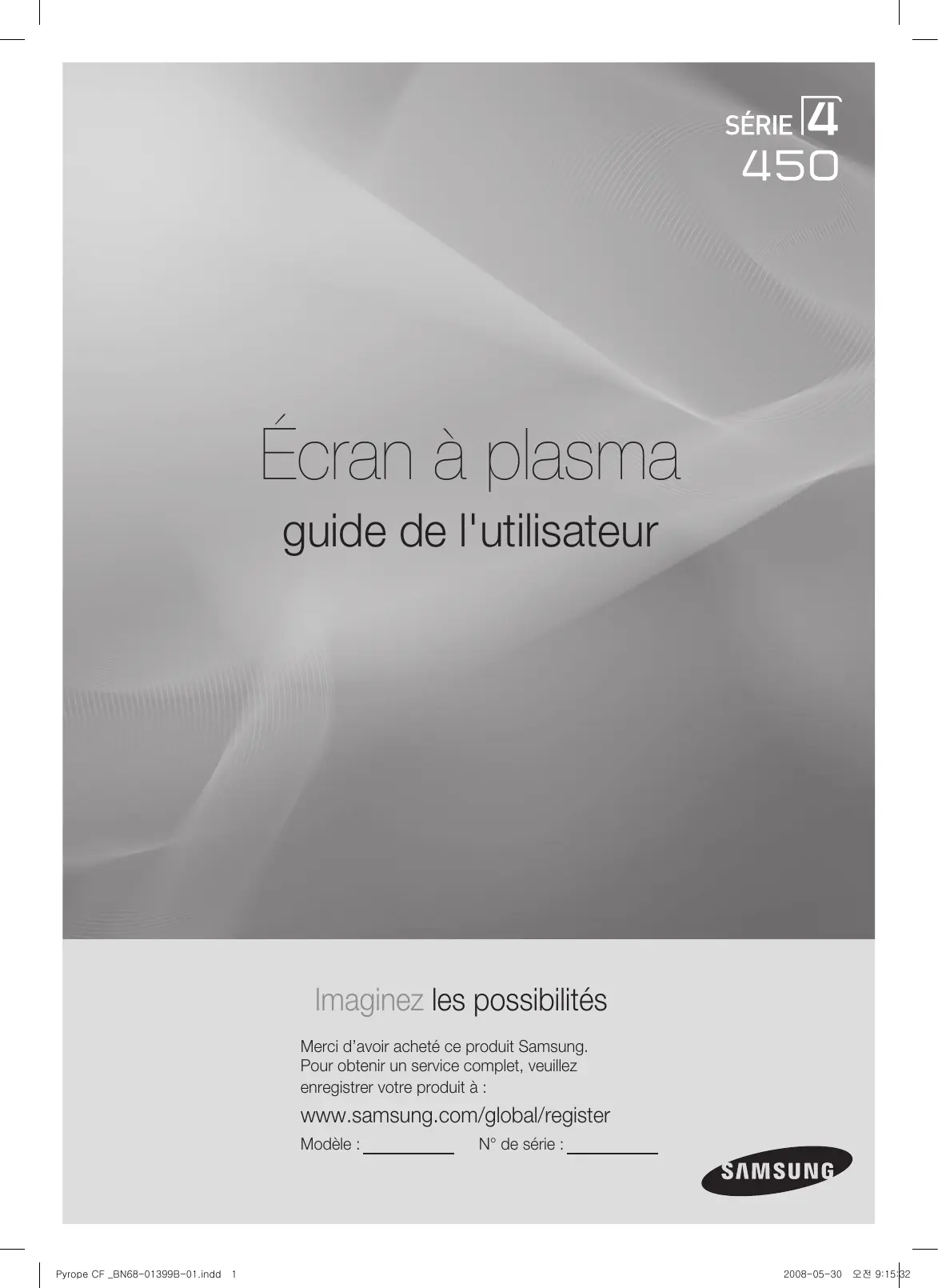

Imaginez les possibilités

Merci d'avoir acheté ce produit Samsung.

Pour obtenir un service complet, veuillez

enregistrer votre produit à :

www.samsung.com/global/register

Modèle :

N° de série :

Remarques importantes sur la garantie relative au format de l'image du téléviseur

Le format écran large des écrans à plasma (16:9, soit le rapport hauteur/largeur de l'image) est conçu principalement pour les vidéos plein écran à écran large. Les images affichées sur ces écrans devraient être principalement du format d'écran large de rapport 16:9, ou élargies pour remplir l'écran si le modèle est doté de cette fonction et si les images bougent continuellement. Afficher des graphiques et images fixes à l'écran, comme les barres noires latérales des vidéos pour téléviseurs de format standard et les émissions de ce format doivent se limiter à 5% du temps d'écoute par semaine.

En outre, l'affichage d'autres images et textes fixes, comme des rapports boursiers, des yeux videos, des logos des stations, des sites Web ou des graphismes et motifs informatiques doit être limité, comme il est indiqué ci-dessus pour tous les téléviseurs. Afficher des images fixes qui ne respectent pas les directives ci-dessus peut causer un vieillissement inégal des écrans à plasma en y créant des images rémanentes, subtiles mais permanentes. Pour éviter ce problème, varier les émissions et les images et regarder principalement des images en mouvement en plein écran, et non pas des motifs fixes ou des barres noires.

Dans les modèles d'écran à plasma qui offrent des caractéristiques de format d'image, utiliser ces commandes pour obtenir différents formats en plein écran.

Prendre garde au choix des formats et à leur durée d'utilisation. Le vieillissement inégal d'un écran à plasma causé par la sélection et l'utilisation d'un format et les images rémanentes ne sont pas couverts par la garantie limite de Samsung.

États-unis seulement

L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Ce produit est protégé en vertu des brevets américain suivants: 5,991,715, 5,740,317, 4,972,484, 5,214,678, 5,323,396, 5,539,829, 5,606,618, 5,530,655, 5,777,992, 6,289,308, 5,610,985, 5,481,643, 5,544,247, 5,960,037, 6,023,490, 5,878,080, et en vertu de la demande de brevet n° 2001-44713-A1 publiée aux États-Unis.

Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appareil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

Autres pays

L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tiers parties. Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appareil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

Samsung Electronics garantie limitée pour l'amérique du NORD

Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie, SAMSUNG offrira en plus un service de réparation sous garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés aux États-Unis pendant la période de garantie précisée à l'origine et pour l'acheteur initial seulement.

Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG. En plus de la présente garantie, la garantie limite originale et une facture datée en tant que preuve d'achat doivent être présentées au centre de réparation.

Le transport de l'appareil au et à partir du centre de réparation demeure la responsabilité de l'acheteur.

Les conditions couvertes ne sont limitées qu'aux vices de matériel et de fabrication dans des conditions d'utilisation normale.

Exclues, mais non pas limitées à, sont les dispositions précisées à l'origine pour le service à domicile ou sur place, durées de réparation minimales et maximales, échanges ou remplacements, accessoires, options, extensions ou produits non durables.

Pour obtenir le nom d'un centre de réparation agréé Samsung, appelez sans frais:

Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864)

Au Canada : 1-800-SAMSUNG

Voir le bon de garantie pour avoir plus d'informations sur les conditions de garantie.

Guide de l'utilisateur

Un écran à plasma ne doit pas présenter une image fixe (comme celle des produits) durant un laps de temps trop important, car elle peut causer une image rémanente. Ce phénomène est aussi appelé "brûlure d'écran". Pour éviter une telle image rémanente, la page 23 du présent guide explique comment diminuer la luminosité et le contraste de l'écran pour afficher une image fixe.

Altitude

L'écran à plasma ne fonctionne normalement qu'à une altitude inférieure à 6500pi.

Chaleur à la partie supérieure de l'écran à plasma

Le dessus de l'appareil peut devenir chaud après un fonctionnement prolongé alors que la chaleur se dissipe par les orifices de ventilation aménagés dans la partie supérieure de l'écran.

Cet état est normal et n'est pas le signe d'une défectuosité du produit.

Toutefois, il faut empêcher les enfants de toucher cette partie de l'écran.

L'appareil laisse entendre un craquement.

Un craquement peut se produire lorsque l'appareil se contracte ou se dilate à cause d'un changement dans le milieu ambiant, comme la température ou l'humidité. Cela est normal et n'est pas le signe d'une défectuosité.

L'écran à plasma compte de 1,230,000 (définition standard) à 3,150,000 (haute définition) pixels dont la création nécessite une technologie hautement perfectionnée. Toutefois, il peut y avoir quelques pixels lumineux ou sombres à l'écran. Ces pixels n'ont aucune incidence sur le rendement du produit.

Éviter de faire fonctionner le téléviseur à une température inférieure à 5°c (41°f)

Le fait de regarder l'écran à plasma en format 4:3 durant une longue période peut laisser des traces de cordures apparaissant à gauche, à droite et au centre de l'écran causées par une différence d'émission de lumière à l'écran.

Un DVD ou un jeu vidéo peut avoir le même effet sur l'écran.

Les dommages ainsi provoqués ne sont pas couverts par la garantie.

Image rémanente à l'écran.

Les images fixes des yeux video et des ordinateurs affichées durant une longue période peuvent causer des images rémanentes partielles.

Pour éviter cet effet, réduire la luminosité et le contraste lorsque des images fixes doivent rester longtemps à l'écran.

Garantie

La garantie ne couvre pas les dommages causés par la rémanence.

L'image rémanente n'est pas couverte par la garantie.

Renseignements généraux

• Liste des caractéristiques 5 Accessoires 5 ■ Affichage du panneau de configuration. 6 ■ Affichage du panneau de branchement 7 Télécommande 8 Insertion des piles dans la télécommande 9

Branchements

■ Branchement des antennes VHF et UHF. 9 - Branchement du câble de télédistribution 10 ■ Branchement d'un lecteur DVD ou d'un cablosélecteur ou récepteur (décodeur) à l'aide d'un câble HDMI...... 11 ■ Branchement d'un lecteur DVD, cablosélecteur ou récepteur (décodeur) à l'aide d'un câble DVI.... 11 - Branchement d'un lecteur DVD, câbiosélecteur ou récepteur (décodeur) à l'aide de câbles de composant... 12 ■ Branchement d'un caméscope 12 ■ Branchement d'un magnétoscope. 13 ■ Branchement d'un système audionumérique 14 - Branchement d'un amplificateur ou d'un système de cinéma maison à DVD 14 ■ Branchement d'un ordinateur 15

Fonctionnement

■ Mise sous tension/hors tension du téléviseur...... 16 Fonction Prêt-à-l'emploi 16 Changement de canal 18 Réglage du volume 19 Utilisation de la touche TOOLS 19 ■ Affichage des paramètres 19 ■ Affichage des menus 20 ■ Mémorisation des canaux 20 Pour CHOISIR la source 22 Pour entrer le nom de la source d'entrée 22

Reglage de l'image

Changement du format normal de l'image 23 Personnalisation des réglages de l'image 23 Réglage des détails 24 • Configuration des options d'image 26 Utilisation de la fonction 3D 32 Rétablir les réglages de l'image sur les réglages par défaut 33

Parametres AUDIO

Réglage automatique du son Réglages audio Réglage de TruSurround XT. Sélection d'une piste de son multicanaux - numérique.... Sélection d'une piste de son multicanaux - analogue... Contrôle automatique du volume Activation et désactivation des haut-parleurs du téléviseur Branchement du casque d'écoute (vendu séparément)...

Réglage des CANAUX

■ Sélection de l'antenne 38 Suppression des canaux brouillés - canaux numériques 38 Ajout suppression de canaux 39 ■ Visualisation de la liste des canaux. 40 ■ Sélection des canaux favoris 40 Réglage du mode de liste des canaux par défaut...41 Identification des canaux. 42 ■ Syntonisation précise des canaux analogiques....42 - Contrôle de l'intensité du signal numérique 43

Écran d'ordinateur

Utilisation du téléviseur comme écran d'ordinateur.... 44 ■ Modes d'affichage 44 ■ Configuration du téléviseur par l'ordinateur. 45

Réglage de l'horloge

Réglage de l'horloge 47

Description des fonctions

■ Sélection de la langue de menu 50 ■ Affichage des sous-titres codés (messages à l'écran) - numériques 50 ■ Affichage des sous-titres codés (messages à l'écran) - analogiques 52 Réglage de la mélodie de marche/arrêt du téléviseur.... 53 Réglage de l'effet lumineux 53 Réglage du mode Divertissement 54 Fonction économiseur d'énergie 54 ■ Mise à jour du logiciel 55 Fonction Puce V 56

Qu'est-ce qu'Anynet+? 64 ■ Branchement d'appareils Anynet+ 64 ■ Configuration d'Anynet+ 65 Balayage et permutation entre les appareils Anynet+....65 ■ Enregistrement 66 Écoute par l'intermédiaire d'un récepteur (cinéma maison) 67 - Liste de vérification avant de faire une demande de service 67

ANNEXE

Fixation du téléviseur au mur 68 Dépannage 69 Ajustement fixation murale (vendue séparément)......70 - Préparation avant de fixer le support mural au mur.... 71 - Spécifications du jeu d'installation murale (VESA)......72 Comment assembler le support 73 - Spécifications 73 - Dimensions (PN42A450P1D) 74 - Dimensions (PN50A450P1D) 75

Symboles

Appuyer

Bouton à une touche

Remarque

Liste des caractéristiques

• Réglages vidéo pouvant être enregistrés dans la mémoire du téléviseur.
• Minuterie pour allumer et éteindre automatiquement le téléviseur.
• Minuterie spéciale de mise hors tension de l'appareil.
• Fonction de contrôle parental V-Chip.
• Excellents interface et réseauage numérique : Grâce au symtoniseur numérique HD intégré, les diffusions HD peuvent être visualisées sans récepteur.
• Excellente qualité d'image
• La technologie DNle offre des images d'une clarté s'approchant de la réalité.
• SRS TruSurround XT
• SRS TruSurround XT offre un système ambiophonique Dolby virtuel.
• Connexion HDMI/DVI du PC au téléviseur.

Accessoires

Veiller à ce que tous les articles suivants soient inclus avec le téléviseur. Si des articles sont manquants, contacter le détaillant.

Télécommande (BN59-00687A)/Piles AAA (4301-000103)	Cordon d'alimentation(3903-000144)	Guide de l'utilisateur/Guide de configuration rapide	Tore de ferrite pour cable de prise Casque d'écoute(3301-001456)
Couvre base/Vis (2ea)(Consulter la page 73)	Carte de garantie/Guide de sécurité(N'est pas disponible dans toutes les agencies)	Linge de nettoyage	Tore de ferrite pour cable de prise AV latérale/S-VIDÉO (3301-001305)

Les pièces suivantes sont vendues séparément et sont disponibles dans la plupart des magasins d'électronique.

Si l'on n'utilise pas un cable de bonne qualité, des parasites peuvent apparaître à l'écran.

Câble S-VIDÉO (BN39-00149A)	Câble HDMI (BN39-00641A)	Câble HDMI/DVI (BN39-00643A)	Câbles pour composant (RCA) (BN39-00279A)
Câble d'ordinateur (BN39-00115A)	Câble audio d'ordinateur (BN39-00061B)	Câble optique	Câble d'antenne (BN39-00333A)

Tore magnétique (Cordon d'alimentation, Casque d'écoute)

Les tores de ferrite sont utilisés pour protéger les cables contre les interférences.

Lorsque vous branchez un cable, ouvrez le tore de ferrite et fixez-le sur le pourtour du cable au niveau de la fiche.

Touches dans la partie inférieure droite du panneau

Touches de la partie inférieure droite du panneau Les touches du panneau inférieur droit permettent de commander les principales fonctions du téléviseur, y compris le menu à l'écran.

Pour accéder aux fonctions plus avancées, utiliser la télécommande.

La couleur et la forme de l'appareil peuvent varier selon le modèle.

Touches du panneau avant

Actionner chaque touche pour.

Alterner entre toutes les sources d'entrée accessibles (TV, AV1, AV2, S-Video, Component1, Component2, PC, HDMI1, HDMI2, ou HDMI3).

Dans le menu à l'écran, utiliser cette touche de la même manière que la touche ENTER de la télécommande.

2 MENU

Afficher à l'écran le menu des fonctions du téléviseur.

3 +VOL-

Augmenter ou diminuer le volume. Dans le menu à l'écran, utiliser les touches + VOL - de la même manière que les touches et de la télécommande.

4 Ch

Changer de canal.

Dans le menu à l'écran, utiliser les touches ∧ CH √ de la même manière que les touches ▲ et ▼ de la télécommande.

5 Témoin d'alimentation

Clignote et s'éteint lorsque le téléviseur est sous tension et s'allume en mode de veille.

6 POWER

Allumer et éteindre le téléviseur.

7 Capteur infrarouge

Pointez la télécommande vers ce capteur sur le téléviseur.

Prises du panneau arrière

Utiliser les prises du panneau arrière pour brancher des composants audiovisuels utilisés continuellement, par exemple un magnétoscope ou un lecteur DVD. Pour savoir comment brancher ce matériel, consulter les pages 9 à 15. La couleur et la forme de l'appareil peuvent varier selon le modèle.

Entrée de l'alimentation

Brancher le cordon d'alimentation fourni avec le téléviseur.

Brancher à un composant audio numérique.

3 AUDIO OUT (r/l)

Sorties audio pour appareils externes.

4 Pc IN

Brancher à la prise de sortie vidéo d'un ordinateur.

DVI IN (HDMI 2) (audio-r/l)

Brancher à la prise de sortie audio DVI d'un appareil externe.

HDMI IN 1,2

Brancher à la prise HDMI d'un appareil avec sortie HDMI. (Seul HDMI 2 prend en charge HDMI-DVI IN et PC)

• Cette entrée peut également servir de branchement DVI avec entrées audio analogiques distinctes. Un câble HDMI/DVI optionnel est nécessaire pour faire ce branchement.
• Lorsque l'adaptateur HDMI/DVI en option est utilisé, les entrées audio analogiques DVI du téléviseur permettent de recevoir le son des sorties gauche et droite de l'appareil DVI. (Non compatible avec un ordinateur)

Connecteur coaxial de 75Ω pour l'antenne et le réseau cable.

3 Service

Connecteur pour entretien seulement.

9 3D SYNC OUT

Pour raccorder l'émetteur IR 3D.

Entrée composant (component) IN 1, 2 / AV IN 1

Permet de brancher les composants vidéo et audio. La prise d'entrée COMPONENT IN 1 sert également de prise d'entrée AV IN 1.

• Brancher le câble vidéo sur la prise COMPONENT IN 1 [Y/VIDEO] et le câble audio aux prises COMPONENT IN [R(D)-AUDIO-L(G)].

1 Ex-Link

Brancher cette sortie à la prise sur le support mural en option. Cette fonction permet de régler l'angle de visionnement du téléviseur à l'aide de la télécommande.

Prises du panneau latéral

Les prises du panneau latéral droit permettent de brancher un composant utilisé occasionnellement, comme un caméoscope ou une console de jeu vidéo. La couleur et la forme de l'appareil peuvent varier selon le modèle.

Entrée HDMI IN 3

Brancher à la prise HDMI d'un appareil avec sortie HDMI.

Entrée s-video (AV IN 2)

Entrée S-Video pour appareils externes possédés d'une sortie S-Video.

Entrée AV IN 2

Entrées vidéo et audio pour les appareils externes.

Ecouteurs

Permet de brancher des écouteurs pour écouter une émission de télévision sans déranger les autres personnes qui se trouvent dans la pièce.

1 POWER

Permet d'allumer et d'éteindre le téléviseur.

Pour sélectionner directement le mode TV.

3 TOUCHES NUMÉRIQUES

Sélectionner directement un canal.

4 -

Appuyer sur cette touche pour choisir des canaux supplémentaires (numériques et analogiques) diffusés par la même station. Par exemple, pour choisir le canal "54-3", appuyer sur "54", puis sur - et sur - et "3"

MUTE

Couper le son temporairement.

6 + VOL

Augmenter ou diminuer le volume.

CH LIST

Afficher la liste des canaux à l'écran.

8 TOOLS

Permettent de sélectionner les fonctions fréquemment utilisées.

HAUT△/BAS▼/GAUCHE△/DROITE▷/ENTER

Pour sélectionner des options de menu et modifier leur valeur.

10 INFO

Appuyer sur cette touche pour afficher de l'information à l'écran.

Touches de couleur

Utiliser ces touches à partir de la liste des canaux.

12 3D

Il est possible de regarder des films ou jouer à des jeux en trois dimensions à l'aide de lunettes 3D.

13 E. MODE

Appuyer pour sélectionner l'affichage préreglé et les modes sonores pour les sports, le cinéma et les yeux.

Utiliser ces touches pour les modes DMA et Anynet+.

• Cette télécommande peut servir à commander l'enregistrement des enregistreurs DVD Samsung avec la fonction Anynet+.

15 SOURCE

Appuyer sur cette touche pour afficher toutes les sources vidéo accessibles.

PRE-CH

Syntoniser le canal précédent.

17 CH

Permet de changer le canal.

18 CC

Permet de commander la fonction de sous-titrage.

19 MENU

Afficher le menu principal à l'écran.

20 RETURN

Retourner au menu précédent.

2 EXIT

Appuyer sur cette touche pour quitter le menu.

MTS

Pour sélectionner le son stéréo, mono ou SAP (Separate Audio Program).

DMA (Digital Media Adapter)

Utiliser cette fonction lorsqu'un appareil DMA de Samsung est branché à une interface HDMI ou que le téléviseur est en mode DMA.

Pour plus de renseignements sur les procédures d'utilisation, se reporter au guide de l'utilisateur du dispositif DMA.

Cette touche est accessible lorsque "Anynet+(HDMI-CEC)" est "active". (Voir page 65)

24 FAV. CH

Appuyer sur cette touche pour passer aux canaux favoris.

25 P. SIZE

Pour changer de format d'affichage.

Un éclairage ambient intense peut nuire à l'efficacité de la télécommande.

1. Soulever le couvercle à l'arrière de la télécommande, comme illustré. 2. Installer deux piles AAA.

Veiller à faire correspondre les bornes "+" et "-" des piles avec le diagramme à l'intérieur du compartiment. Ne pas utiliser de piles de types différents, par exemple : une pile alcaline et une pile au manganèse.

3 Fermer le couvercle, comme illustré. Si la télécommande ne doit pas être utilisée pour une longue période, retirer les piles et les ranger dans un endroit frais et sec. La télécommande a une portée d'environ 7 mètres (23 pieds). Les piles offrent une autonomie d'environ un an en usage normal.

Si la télécommande ne fonctionne pas, vérifie les points suivants:

1. Le téléviseur est-il sous tension?
2. Les bornes plus et moins des piles sont-elles inversées?
3. Les piles sont-elles déchargees?
4. Y a-t-il une interruption de courant? Le cordon d'alimentation est-il débranché?
5. Y a-t-il une source lumineuse fluorescente ou une enseigne au néon à proximité?

Branchement des antennes VHF et UHF

Si l'antenne est dotée de conducteurs semblables à ceux représentés ici, consulter la rubrique "Antenne 300 Ω à deux conducteurs plats" ci-dessous.

Si l'antenne est dotée d'un câble de branchement semblable à celui représenté ici, consulter la rubrique "Antenne 75 Ω à connecteur rond".

Si le télévisieur est pourvu de deux antennes, consulter la rubrique "Antennes VHF et UHF séparées".

Antenne 300 Ω à deux conducteurs plats

Si une antenne conventionnelle (par exemple, une antenne de toit ou des "oreilles de lapin") dotée de deux conducteurs plats de 300 est utilisée, procéder comme suit :

1 Installer les fils des deux conducteurs sous les vis de l'adaptateur de 300-75 Ω (non fourni). Serrer les vis à l'aide d'un tournevis. 2 Brancher l'adaptateur dans la prise ANT IN située à l'arrière du téléviseur.

Antennes à conducteur rond de 75 ohms

1. Brancher le câble de l'antenne dans la prise ANT IN située à l'arrière du téléviseur.

Antennes VHF et UHF séparées

Si le télévisuel est pourvu de deux antennes séparées (une antenne VHF et une antenne UHF), leurs signaux doivent être combinés avant de raccorder les antennes au télévisuel. Pour cette opération, un multiplexeur-adaptateur en option (en vente dans la plupart des boutiques d'électronique) est nécessaire.

1. Raccorder les conducteurs des deux antennes au combinateur. 2. Brancher le multiplexeur dans la prise ANT IN située au bas du panneau arrière.

Pour raccorder un service de câblodistribution, procéder comme suit.

Service de câblodistribution sans câblosélecteur

1 Branchez le câble d'arrivée dans la prise ANT IN située à l'arrière du téléviseur.

Ce téléviseur étant configuré pour le cable, il n'est pas nécessaire de posséder un câblosélecteur pour recevoir les canaux de câblodistribution diffusés en clair.

Branchement d'un câbloselecteur de désembrouillage de tous les canaux

1 Repérer le câble raccordé à la sortie d'antenne ANT OUT du cablosélecteur.

Cette prise peut porter la mention "ANT OUT", "VHF OUT" ou simplement "OUT".

2 Branchez l'autre extrémité du cable à la borne d'antenne ANT IN à l'arrière du téléviseur.

Branchement d'un câbloélecteur de désembrouilleuse de certaines chaînes

Si le câblosélecteur débrouille seulement certaines chaînes (par exemple les chaînes spécialisées), procéder comme suit : Un répartiteur à deux voies, un commutateur RF (A/B) et quatre câbles d'antenne sont nécessaires. (Ces articles sont offerts dans la plupart des boutiques d'électronique).

1 Repérer et débrancher le cable raccordé à l'entrée d'antenne ANT IN du câblosélecteur.

Cette prise peut porter l'inscription "ANT IN", "VHF IN" ou simplement "IN". 2 Relier ce câble à un répartiteur à deux voies. 3 Raccorder un câble d'antenne entre une sortie OUTPUT du répartiteur et l'entrée IN du câblosélecteur. 4 Raccorder un câble d'antenne entre la sortie d'antenne ANT OUT du câblosélecteur et l'entrée B-IN du commutateur RF (A/B). 5 Raccorder un autre câble entre l'autre sortie du séparateur et l'entrée A du commutateur RF (A/B). 6 Reliez au moyen du dernier câble d'antenne la borne de sortie du commutateur RF (A/B) et la borne ANT IN à l'arrière du téléviseur.

Une fois les branchements effectués, régler le commutateur A/B à la position A pour un visionnement normal. Régler le commutateur A/B à la position B pour obtenir les canaux brouillés. (Lorsque la position B du commutateur A/B est sélectionnée, il faut également synchroniser la chaîne du signal de sortie du câblodistributeur, habituellement la chaîne 3 ou 4.)

Ce branchement n'est possible que si l'appareil externe est pourvu d'une prise de sortie HDMI. Il offre la meilleure qualité d'image.

1 Brancher un câble HDMI entre la prise d'entrée HDMI IN (1, 2 ou 3) du téléviseur et la prise HDMI du lecteur DVD ou du câblosélecteur ou récepteur (décodeur).

Qu'est-ce que la HDMI?

• La HDMI est une interface multimédia à haute définition qui permet la transmission de signaux numériques audio et vidéo à l'aide d'un seul câble.
• La différence entre les interfaces HDMI et DVI réside dans le fait que la HDMI est de plus petites dimensions, qu'elle est dotée du composant de codage HDCP (protection contre la copie numérique à large bande passante). La configuration du panneau arrière de chaque lecteur DVD ou câblosélecteur ou récepteur (décodeur) est différente. Au moment de brancher un lecteur DVD ou câblosélecteur ou récepteur (décodeur), les couleurs du câble et de la borne de raccordement doivent correspondre.

Branchement d'un lecteur DVD, câblosélecteur ou récepteur (décodeur) à l'aide d'un cable DVI

Ce branchement n'est possible que si l'appareil externe est pourvu d'une prise de sortie DVI.

1 Brancher un câble de raccordement HDMI/DVI ou un adaptateur DVI-HDMI entre la prise d'entrée HDMI IN 2 du téléviseur et la prise DVI du lecteur DVD, cablosélecteur ou récepteur (décodeur). 2 Brancher les câbles audio entre la prise d'entrée DVI IN (HDMI 2) [R-AUDIO-L] du téléviseur et les prises de sortie AUDIO OUT du lecteur DVD ou du cablosélecteur ou récepteur (décodeur).

La configuration du panneau arrière de chaque lecteur DVD ou câblosélecteur ou récepteur (décodeur) est différente.

Au moment de brancher un lecteur DVD ou câblosélecteur ou récepteur (décodeur), les couleurs du câble et de la borne de raccordement doivent correspondre. Dans le cas d'une connexion de câble HDMI/DVI, il faut utiliser la prise d'entrée HDMI IN 2.

Les prises du panneau arrière du téléviseur simplifient le branchement d'un lecteur DVD, câblosélecteur ou récepteur satellite.

1 Brancher un cable de composant entre les prises d'entrée COMPONENT IN (1 ou 2) [Y, P_B, P_R] du téléviseur et les prises COMPONENT [Y, P_B, P_R] du lecteur DVD ou du câblosélecteur ou récepteur (décodeur). 2 Brancher les cables audio entre la prise d'entrée COMPONENT IN (1 ou 2) [R-AUDIO-L] du téléviseur et les prises de sortie AUDIO OUT du lecteur DVD ou du câblosélecteur ou récepteur (décodeur).

Le composant vidéo sépare le vidéo en Y (luminance (luminosité)), P_B (bleu) et P_R (rouge) pour une qualité d'image supérieure. S'assurer que les branchements audio et vidéo correspondent. Par exemple, si le câble vidéo est branché à la prise d'entrée COMPONENT IN 1, le câble audio doit être branché à la prise d'entrée COMPONENT IN 1. La configuration du panneau arrière de chaque lecteur DVD ou récepteur est différente. Au moment de brancher un lecteur DVD ou câblosélecteur ou récepteur (décodeur), les couleurs du câble et de la borne de raccordement doivent correspondre.

Branchement d'un caméscope

Les prises du panneau latéral du téléviseur simplifient le branchement d'un caméscope. Ils permettent de regarder directement les cassettes du caméscope, sans passer par un magnétoscope.

1. Raccorder un câble vidéo (ou S-Video) entre la prise d'entrée vidéo AV IN 2 [VIDEO] (ou S-VIDEO) du téléviseur et la prise de sortie VIDEO OUT du caméscope. 2. Raccorder les câbles audio entre les prises d'entrée AV IN 2 [L-AUDIO-R] du téléviseur et les prises de sortie AUDIO OUT du caméscope.

Chaque caméoscope possède une configuration de panneau arrêté différente.

Lors du branchement d'un caméoscope, les couleurs du câble et de la borne de branchement doivent correspondre.

Branchement vidéo

Ces instructions supposent que le téléviseur est déjà branché à une antenne ou à un système de câblodistribution (conformément aux instructions des pages 9 et 10). Ignorer l'étape 1 si le téléviseur n'est pas branché à une antenne ou un système de câblodistribution.

1 Débrancher le cable ou l'antenne à l'arrière du téléviseur. 2 Brancher le cable ou l'antenne à l'entrée ANT IN à l'arrière du magnétoscope. 3 Reliez au moyen d'un cable d'antenne la borne ANT OUT du magnétoscope et la borne ANT IN du téléviseur. 4 Relier au moyen d'un cable vidéo la prise de sortie vidéo du magnétoscope et la prise AV IN 1 [Y/VIDEO] ou AV IN 2 [VIDÉO] du téléviseur. 5 Raccorder les cables audio entre les sorties AUDIO OUT du magnétoscope et les entrées AV IN 1 (ou AV IN 2) [R-AUDIO-L] du téléviseur.

Si le magnétoscope est un modèle "mono" (non stéreo), relier les prises d'entrée audio droite et gauche du téléviseur au moyen d'un connecteur en Y (non fourni). Il est également possible de brancher le cable à la prise "R". Si le magnétoscope fonctionne en stéreo, deux cables distincts doivent être branchés. Le panneau arrière de chaque magnétoscope est différent.

Lors du branchement d'un magnétoscope, les couleurs du câble et de la borne de branchement doivent correspondre. La couleur de la prise d'entrée AV IN 1 [Y/VIDEO] (vert) ne correspond pas à la couleur du câble vidéo (jaune).

Branchement s-Video

Le téléviseur Samsung peut être branché à la prise S-Video d'un magnétoscope. (Ce raccordement offre une meilleure qualité d'image que celle offerte par le raccordement vidéo standard ci-dessus).

1 Pour commencer, suivre les étapes 1 à 3 de la section précédente pour brancher l'antenne ou le cable au magnétoscope et au téléviseur. 2 Raccorder un cable S-video entre la sortie S-VIDEO OUT du magnétoscope et l'entrée AV IN 2 [S-VIDEO] du téléviseur. 3 Raccorder les cables audio entre les sorties AUDIO OUT du magnétoscope et les entrées AV IN 2 [R-AUDIO-L] du téléviseur.

Le magnétoscope peut être doté d'une prise S-VIDEO. (Sinon, se procurer les câbles nécessaires dans un magasin d'électronique.)

Le panneau arrêté de chaque magnétoscope est différent.

Lors du branchement d'un magnétoscope, les couleurs du câble et de la borne de branchement doivent correspondre.

Les prises du panneau arrière du téléviseur permettent de brancher facilement une chaîne audio numérique (cinéma maison/récepteur) à votre téléviseur.

1. Brancher un câble optique entre les prises de sortie numérique optique DIGITAL AUDIO OUT (OPTICAL) du téléviseur et les prises d'entrée audionumérique du système audionumérique.

Lorsqu'un système audionumérique est branché à la prise "DIGITAL AUDIO OUT (OPTICAL)" : Réduire le volume du téléviseur et régler ensuite le niveau du volume à l'aide du contrôle de volume du système.

Que signifie OPTIQUE?

• Un câble optique convertit un signal électrique en un signal lumineux optique et le transmet par des fibres de verre. Un système transmet des signaux audio-numériques sous forme d'ondes lumineuses, le format S/PDIF, par le biais d'un conducteur en verre. La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette fonction audio. La configuration du panneau arrière de chaque système audio-numérique est différente. Lorsque le récepteur (cinéma maison) est réglé sur "On", vous pouvez entendre du son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (antenne), il transmet le son en 5.1 canaux au récepteur du cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au téléviseur à l'aide d'un câble HDMI, seul un son deux canaux sera émis par le récepteur du cinéma maison.

Branchement d'un amplificateur ou d'un système de cinéma maison à DVD

1 Brancher les câbles audio entre les prises de sortie AUDIO OUT [R-AUDIO-L] du téléviseur et les prises d'entrée AUDIO IN [L-AUDIOR] de l' amplificateur ou du système de cinema maison à DVD.

Lorsqu'un amplificateur audio est branché aux sorties AUDIO OUT [R-AUDIOL]: Réduire le volume du téléviseur et régler ensuite le niveau du volume à l'aide du contrôle de volume de l'amplificateur.

Chaque amplificateur/système de cinéma maison à DVD possède une configuration de panneau arrêté différente.

Lors du branchement d'un amplificateur ou système de cinéma maison à DVD, les couleurs du câble et de la borne de branchement doivent correspondre.

1. Brancher un cable D-Sub entre la prise d'entrée PC IN [PC] du téléviseur et la prise de sortie PC de l'ordinateur. 2. Brancher un cable audio PC entre la prise d'entrée PC IN [AUDIO] du téléviseur et la prise de sortie audio de la carte son de l'ordinateur.

À l'aide du cable D-Sub Panneau arrière du téléviseur

1 Brancher un cable HDMI/DVI entre la prise d'entrée [HDMI IN 2] du téléviseur et la prise de sortie PC de l'ordinateur. 2 Brancher un cable pourvu d'une fiche stéreo de 3,5 mm et de deux fiches RCA entre la prise d'entrée DVI IN (HDMI 1) [R-AUDIO-L] du téléviseur et la prise de sortie audio de la carte son de l'ordinateur.

À l'aide du cable HDMI/DVI Panneau arrière du téléviseur

La configuration du panneau arrière de chaque ordinateur est différente.

Lors du branchement d'un ordinateur, les couleurs du câble et de la borne de branchement doivent correspondre. Il faut brancher un câble HDMI/DVI dans la prise HDMI IN 2.

Mise sous tension/hors tension du téléviseur

Appuyer sur la touche POWER de la télécommande. Il est aussi possible d'utiliser la touche POWER du téléviseur.

Le téléviseur peut prendre un certain temps avant de s'allumer.

Fonction prêt-à-l'emploi

Au moment de la première mise en marche du téléviseur, les réglages de base s'effectuent automatiquement et subséquemment :

L'écran de veille s'active lorsqu'il n'y a pas eu de signal depuis plus de 15 minutes.

1 Appuyer sur la touche POWER de la télécommande.

Le message "La langue des menus, le Enr. démo, les canaux et de l'heure." s'affiche.

Appuyer sur la touche ENTER pour choisir la langue.

Appuyer sur la touche ou pour sélectionner la langue, suivie de la touche ENTER.

Le message Choisir "Utilisation à domicile" pour un téléviseur à la maison. s'affiche automatiquement.

Appuyer sur la touche ou pour sélectionner Enr. démo ou Util. domicile, suivie de la touche ENTER.

Nous recommandons de régler le téléviseur sur le mode Util. domicile pour une meilleure image à la maison. Le mode Enr. démo n'est destiné qu'à une utilisation dans un environnement commercial.

Pour retourner au mode Standard (Util. domicile) si l'appareil est réglé au mode Commerce par inadvertance, maintenir enfoncée la touche Volume, puis appuyer sur la touche MENU du téléviseur pendant cinq secondes. Lorsque la fonction Prêt-à-l'emploi est activée, l'écran de veille se met en marche si aucune touche de la télécommande n'a été actionnée depuis plus d'une minute.

4 Appuyer sur la touche ou pour memoriser les canaux du branchement sélectionné. Appuyer sur ENTER pour désir Demarrer.

Air: Signal d'antenne Air.

Cable: Signal d'antenne Cable.

Auto: Signaux d'antenne de type Air et Cable.

En mode cable, il est possible de sélectionner la source de signal analogue appropriée (STD, HRC ou IRC) en appuyant sur la touche ou, puis sur ENTER. Si le cable est numérique, sélectionner la source de signal pour une diffusion analogique et numérique.

Pour connaître le système utilisé dans un secteur particulier, communiquer avec le câblodistributeur.

Le téléviseur commence la mémorisation des canaux accessibles.

Pour arrêter la recherche avant la fin, appuyer sur la touche ENTER lorsque la fonction d'arrêt est sélectionnée.

Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés (voir page 38). Puis le menu Prog. auto s'affiche. Appuyer sur la touche ENTER lorsque les canaux ont été mémorisés. Le menu Mode Horloge s'affiche automatiquement.

Appuyer sur la touche ENTER.

Appuyer sur la touche ou pour sélectionner Manuel pour régler l'heure manuellement, suivie de la touche ENTER. Entrer l'heure et la date actuelles s'affiche.

Si Auto est sélectionné, Régler l'horloge à l'heure avancée s'affiche; passer à l'étape 9.

7 Appuyer sur la touche ou pour passer à Mois, Jour, Année, Heure, Minute ou am/pm. Régler la date et l'heure en appuyant sur la touche ou ▽, suivie de la touche MENU.

Il est possible de régler directement le Mois, le Jour, l'Année, les Heures, et les Minutes en appuyant sur les touches numériques de la télécommande.

Le message "Profitez de votre écoute" s'affiche. Appuyer sur la touche ENTER lorsque terminé.

Même sans appuyer sur la touche ENTER, le message s'efface automatiquement au bout de quelques secondes.

Réglage automatique de l'horloge

Appuyer sur la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Activé ou Désacté, suivie de la touche ENTER. Choisissez le fuseau horaire de la région. Le menu s'affiche automatiquement.

Appuyer sur la touche ▲ ou ▼ pour sélectionner le fuseau horaire en surbrillance (et pour sélectionner le fuseau horaire approprié en surbrillance sur la carte des Etats-Unis). Appuyer sur la touche ENTER.

Si l'horloge ne se règle pas automatiquement, consulter la page 48.

Le message Profitez de votre écoute s'affiche.

Appuyer sur la touche ENTER lorsque terminé.

Même sans appuyer sur la touche ENTER, le message s'efface automatiquement au bout de quelques secondes.

Suite...

Pour réinitialiser ce paramètre...

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur ENTER pour choisir Prêt-à-l'emploi. Pour en savoir plus sur la configuration des options, consulter les pages 16 et 17.

La fonction Prêt-à-l'emploi n'est accessible qu'en mode TV et DTV.

Utilisation des touches de canaux

Appuyer sur la touche CH ou CH pour changer de canal.

Lorsque la touche CH ou CH est enfoncée, le téléviseur change de canal en séquence. Tous les canaux mémorisés par le téléviseur défilent à l'écran. (Le téléviseur doit avoir mémorisé au moins trois canaux.) Les canaux qui n'ont pas été mémorisés ou qui ont été supprimés de la mémoire ne seront pas affichés. Consulter la pages 20-21 pour la mémorisation des canaux.

Utilisation des touches numériques

À l'aide des touches numériques, entre le numéro du canal à syntoniser. Par exemple, pour symtoniser la châne 27, appuyer sur 2, puis sur 7. Le téléviseur change la châne quand le second chiffre est enforcé.

Pour changer rapidement de canal, appuyer sur les touches numériques, suivies de la touche ENTER.

Utilisation de la touche " -

La touche “ ” sert à choisir les stations émettrices de signaux numériques.

1 Par exemple, pour choisir le canal 7-1, appuyer sur 7, puis sur et sur 1.

Le code HD indique que le téléviseur est en mode reception regle sur un signal DHD (haute definitionnementique). Le code SD indique que le téléviseur est en mode reception regle sur un signal de definition standard.

Pour changer rapidement de canal, appuyer sur les touches numériques, suivies de la touche ENTER.

Touche pre-ch pour synchroniser le canal précédent

Les touches numériques permettent d'accéder directement à n'importe quelle chaîne.

1 Appuyer sur la touche PRE-CH. Le dernier canal visionné est automatiquement sélectionné.

Pour alterner rapidement entre deux canaux dont les positions sont éloignées, synchroniser l'un des deux canaux, puis utiliser les touches numériques pour synchroniser l'autre canal. Il suffit ensuite d'appuyer sur la touche PRE-CH pour passer de l'un à l'autre.

Utilisation des touches de réglage du volume

1 Appuyer sur VOL ou VOL pour augmenter ou diminuer le volume.

Utilisation de la touche de sourdine (mute)

En tout temps, le son peut être mis en sourdine à l'aide de la touche MUTE.

1 Appuyer sur la touche MUTE pour couper le son. L'indicateur Mute apparait dans le coin inférieur gauche de l'écran. 2 Pour restaurer le son, appuyer de nouveau sur la touche MUTE ou sur la touche VOL ou VOL

Utilisation de la touche TOOLS

La touche TOOLS peut servir à sélectionner rapidement et aisément les fonctions utilisées fréquemment. Le menu "Tools" varie selon le mode d'entrée externe affiché.

1 Appuyer sur la touche TOOLS. Le menu Tools s'affiche. 2 Appuyer sur la touche / pour sélectionner un menu, suivie de la touche ENTER. 3 Appuyer sur la touche / /, suivie de ENTER, pour afficher, modifier ou utiliser les éléments sélectionnés.

Pour plus de détails sur chaque fonction, se reporter à la page correspondante.

• Anynet+(HDMI-CEC), consulter la page 65 Mode image, consulter la page 23 Mode sonore, consulter la page 34
• Mise en vue, consulter la page 49
• Ajouter aux favoris, consulter la page 40
• Passer au Câble, consulter la page 20

Affichage des paramètres

L'écran indique le canal actif et l'état de certains réglages audiovisuels.

1 Appuyer sur la touche INFO de la télécommande.

Le téléviseur affiche alors le canal, le type de configuration sonore et l'état de certains paramètres du son et de l'image.

Appuyer sur la touche INFO une fois de plus ou attendre environ 10 secondes qu'il disparaisse automatiquement.

1 Alors que le téléviseur est allumé, appuyer sur la touche MENU. Le menu principal apparait à l'écran. Les cinq icônes de gauche représentent Image, Son, Canal, Configuration, Entrée. 2 Sélectionner une des cinq icônes à l'aide des touches et . Ensuite, appuyer sur ENTER pour accéder au sous-menu de l'icône. 3 Appuyer sur la touche EXIT pour quitter le menu.

Le menu à l'écran disparaît après environ une minute.

Mémorisation des canaux

Le téléviseur peut mémoriser tous les canaux captés par l'antenne (air) ou sur le câble. Une fois les chaînes mémorisées, les touches CH ⊙ ou CH ⊙ permettent de les parcourir successivement, ce qui évite de syntoniser chaque canal manuellement avec les touches numériques. Laisser les canaux s'effectue en trois étapes : sélection de la source de transmission, identification automatique des canaux et ajustement ou suppression manuelle de canaux (listes des canaux).

Sélection de la source de diffusion

Pour que le téléviseur puisse mémoriser les canaux disponibles, il faut préciser la source de signal à laquelle il est raccordé (air ou cable).

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Chaine, suivie de la touche ENTER. 2 Appuyer sur ENTER pour CHOISR Antenne. Appuyer sur la touche ou pour sélectionner Air ou Cable, suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter le menu.

Configuration facile

1 Appuyer sur la touche TOOLS de la télécommande. 2 Appuyer sur la touche ou pour sélectionner Switch to Cable ou Switch to Air.

Mémorisation des chaînes (méthode automatique)

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Canal, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner Prog. auto, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner le branchement d'antenne, suivie de la touche ENTER.

Air: Signal d'antenne Air.

Cable: Signal d'antenne Cable.

Auto: Signaux d'antenne Air et Cable.

4 Au moment de la sélection du système de télévision par câble :

Appuyer sur ENTER pour amorcer la programmation automatique.

Appuyer sur les touches ou pour désigner la source du signal analogique appropriée (STD, HRC ou IRC), puis sur ENTER. Si le cable est numérique, sélectionner la source de signal pour une diffusion analogique et numérique.

STD, HRC et IRC désignent différents systèmes de câblodistribution.

Pour connaître le système utilisé dans un secteur particulier, communiquer avec le câblodistributeur. La sélection de la source de signal est maintenant terminée.

Le téléviseur commence alors à mémoriser tous les canaux disponibles.

Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés (voir la page 38). Puis le menu Prog. auto s'affiche.

Si vous voulez arrêter la programmation automatique, appuyez sur ENTER.

Le message Arrêter la programmation automatique? s'affiche.

Sélectionner Oui en appuyant sur la touche OU.

Appuyer sur la touche EXIT pour quitter le menu.

Sélectionner le téléviseur ou une autre source d'entrée externe branchée au téléviseur, comme un lecteur DVD, un récepteur ou un câblosélecteur. Sélectionner pour désirée.

Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Entrée, suivie de la touche ENTER.

Appuyer sur ENTER pour choisir les sources.

Appuyer sur la touche ou pour sélectionner la source du signal, suivie de la touche ENTER.

Il est possible de choisir entre les yeux de prises suivants : TV, AV1, AV2, S-Video, Component1, Component2, PC, HDMI1, HDMI2, HDMI3. Seuls les appareils externes branchés au téléviseur peuvent être sélectionnés.

Vous pouvez aussi appuyer sur la touche SOURCE de la télécommande pour sélectionner une source de signal externe.

Pour entrer le nom de la source d'entrée

Vous pouvez entrer le nom de l'appareil branché aux prises d'entrée afin de faciliter la sélection de la source d'entrée.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Entrée, suivie de la touche ENTER. Appuyer sur la touche ou pour sélectionner Entrer le nom, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner la prise d'entrée AV1, AV2, S-Video, Component1, Component2, PC, HDMI1, HDMI2, ou HDMI3, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner la source d'entrée Magnétoscope, DVD, Cable STB, Satellite STB, PVR STB, Récepteur A/V, Jeu, Caméscope, PC, TV, IPTV, Blu-Ray, HD DVD, Digital Media Adapter, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

Lorsqu'un PC ayant une résolution de 640 x 480 @ 60 Hz est branché au port HDMI IN 2, il faut régler le mode HDMI2 à PC dans le mode Modifier le nom du mode d'entrée.

Changement du format normal de l'image

Il est possible de choisir le type d'image qui correspond le plus à ses exigences.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ENTER pour accéder à Désir Image. 2 Appuyer sur ENTER pour CHOISIR Mode. Appuyer sur la touche ou pour sélectionner le réglage d'image Dynamique, Standard ou Cinéma, suivi de la touche ENTER.

• Dynamique : Choisit l'image pour la haute définition dans une pièce claire.
• Standard : Choisis la meilleure image possible dans un environnement normal.
• Cinéma : Choisit la meilleure image pour regarder des films dans une pièce.

3. Appuyer sur la touche EXIT pour quitter le menu.

Configuration facile

1 Appuyer sur la touche TOOLS de la télécommande. 2 Appuyez sur la touche ou pour Mode Image. 3 Appuyer sur la touche ou pour sélectionner l'option désirée.

Personnalisation des réglages de l'image

Le téléviseur offre plusieurs options de réglage de la qualité de l'image.

1 Pour sélectionner le mode d'image désiré, suivre les instructions Modifier l'image standard numéros 1 à 2. 2 Appuyer sur la touche ou pour sélectionner Contraste, Luminosité, Precision, Couleur ou Teinte, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour augmenter ou réduire la valeur d'un élément particulier. Appuyer sur la touche ENTER. Appuyer sur la touche EXIT pour quitter le menu.

Lorsque des modifications sont apportées au Contraste, à la Luminosité, à la Precision, à la Couleur ou à la Teinte, la couleur affichée à l'écran est modifiée en conséquence.

• En mode PC, Teinte (V/R), Netteté et Couleur ne sont pas accessibles.
• Chaque paramètre configuré est enregistré séparément en fonction du mode d'entrée.
• Lumière cellule : Règle la luminosité des pixels (10 étant le réglage le plus élevé).
• Contraste : Règle le niveau de contraste de l'image.
• Luminosité: Régle le niveau de luminosité de l'image.
• Netteté: Régle la définition des contours de l'image.
• Couleur: Règle la saturation des couleurs de l'image.
• Teinte : Règle la teinte des couleurs de l'image en compensant le rouge et le vert.

Le nouveau téléviseur Samsung permet d'effectuer des réglages d'image encore plus précis que les modèles précédents. Voir ci-dessous pour exécuter des réglages détaillés de l'image.

Activer les réglages détaillés

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ENTER pour sélectionner Image.

2 Appuyer sur la touche ENTER pour sélectionner Mode. Appuyer sur la touche ou pour sélectionner Standard ou Film, suivie de la touche ENTER. La fonction Réglages détaillés est accessible en mode Standard ou Film. 3 Appuyer sur la touche ou pour sélectionner Réglages détaillés, suivie de la touche ENTER. En mode PC, il est possible de modifier uniquement les fonctions Contraste dynam., Gamma et Équilibrage du blanc à partir des éléments Réglages des détails.

Activation du réglage du noir

Il est possible de régler le niveau de noir de l'écran afin d'ajuster la profondeur de l'image.

4 Appuyer sur la touche ou pour sélectionner Réglage du noir, suivie de la touche ENTER. 5 Appuyer sur la touche ou pour sélectionner Désacté, Basse, Moyen ou Haute.

Appuyer sur la touche ENTER.

• Désactivé : Désactive la fonction de réglage du noir. Basse : Règle l'intensité du noir à faible. Moyen : Règle l'intensité du noir à moyen.
• Haute: Règle l'intensité du noir à élevé.

Activation du contraste dynamique

Il est possible de régler le contraste de l'écran afin d'obtenir un contraste optimal.

6 Appuyer sur la touche ou pour sélectionner Contraste dynam, puis appuyer sur la touche ENTER. 7 Appuyer sur la touche ou pour sélectionner Désacté, Basse, Moyen ou Haute.

Appuyer sur la touche ENTER.

• Désactivé: Désactive la fonction de réglage du contraste dynamique.
• Basse: Règle le contraste dynamique au niveau bas. Moyen: Règle le contraste dynamique au niveau moyen.
• Haute: Règle le contraste dynamique au niveau élevé.

Activation de la correction gamma

Il est possible d'ajuster l'intensité des couleurs primaires (rouge, vert, bleu). (-3 +3)

8 Appuyer sur la touche ou pour sélectionner Gamma, suivie de la touche ENTER. 9 Appuyer sur la touche ou pour augmenter ou réduire la valeur.

Appuyer sur la touche ENTER.

Suite...

Modification de l'espace couleur

L'espace couleur est une matrice de couleurs comportant le rouge, le vert et le bleu. Le choix d'un espace couleur permet de bénéficier d'une couleur plus naturelle.

10 Appuyer sur la touche ou pour sélectionner Espace couleur, suivie de la touche ENTER. 11 Appuyer sur la touche ENTER de nouveau pour sélectionner Espace couleur. 12 Appuyer sur la touche ou pour désir Auto, Standard ou Personnel. Appuyer sur la touche ENTER.

• Auto : La commande d'espace couleur automatique permet d'obtenir automatiquement les tons les plus naturels en fonction des sources de programme.
• La commande d'espace couleur standard offre des tons riches.
• Personnalisation : Réglez la gamme des couleurs selon les préférences de l'utilisateur. (voir "Personnalisation de l'espace couleur")

Personnalisation de l'espace couleur

Appuyer sur la touche ou pour sélectionner Couleur, suivie de la touche ENTER.

Couleur est accessible lorsque Espace couleur est en mode Personalisé.

14 Appuyer sur la touche ou pour désir Rouge, Vert, Bleu, Jaune, Cyan ou Magenta. Appuyer sur la touche ENTER. 15 Appuyer sur la touche ou pour CHOISIR Rouge, Vert ou Bleu pour modifier la couleur. Appuyer sur la touche ENTER. 16 Appuyer sur la touche ou pour augmenter ou réduire la valeur d'un élément particulier. Appuyer sur la touche ENTER.

Les valeurs RGB de la couleur sélectionnelle peuvent être modifiées à l'aide du menu Couleur.

Pour rétablir la valeur RGB ajustée, régler.

• Rouge: Règle le niveau de saturation du rouge de la couleur.
• Vert : Règle le niveau de saturation du vert de la couleur choisie.
• Bleu: Régle le niveau de saturation du bleu de la couleur.
• Régler: Réinitialise l'espace couleur aux valeurs par défaut.

Une modification de la valeur des réglages entraîne un rafraîchissement de l'écran. Les réglages peuvent être modifiés et mémorisés pour chaque appareil externe branché à une entrée du téléviseur.

Activation de l'équilibrage du blanc

Il est possible de régler la température de la couleur pour obtenir une image de couleurs plus naturelles.

17 Appuyer sur la touche ou pour sélectionner Equilibrage des blancs, suivie de la touche ENTER. 18 Sélectionner l'option désirée en appuyant sur la touche ▲ ou ▼, suivie de la touche ENTER. 19 Appuyer sur la touche ou pour augmenter ou réduire la valeur d'un élément particulier. Appuyer sur la touche ENTER.

• Décal.-R: Permet de réduire la luminosité de la couleur rouge.
• Décal.-V: Permet de réduire la luminosité de la couleur verte.
• Décal.-B: Permet de réduire la luminosité de la couleur bleu.
• Gain-R: Permet d'augmenter la luminosité de la couleur rouge.
• Gain-V: Permet d'augmenter la luminosité de la couleur vert.
• Gain-B: Permet d'augmenter la luminosité de la couleur bleu.
• Régler : L'équilibre des blancs précédemment établi sera rétabli selon les valeurs par défaut prédéfinies en usine.

Une modification de la valeur des réglages entraîne un rafraîchissement de l'écran.

Il est possible d'accentuer le rose de l'image.

20 Appuyer sur la touche ou pour désir Rose, puis sur la touche ENTER.

21 Appuyer sur la touche ou pour augmenter ou réduire la valeur.

Appuyer sur la touche ENTER.

Une modification de la valeur des réglages entraîne un rafraîchissement de l'écran.

Amélioration des bords

Il est possible d'accentuer le contour des objets de l'image.

22 Appuyer sur la touche ou pour sélectionner Amélioration des bords suivie de la touche ENTER. 23 Appuyer sur la touche ou pour sélectionner Désacté ou Activé. Appuyer sur la touche ENTER.

Activation des options d'image

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ENTER pour CHOISIR Image. 2 Appuyer sur la touche ou pour selectionner Options d'image suivie de la touche ENTER. 3 Appuyer sur la touche ou pour désir un élément. Appuyer sur la touche ENTER.

Une fois le réglage effectué correctement, appuyer sur la touche ENTER. En mode PC, il est possible de modifier uniquement Nuance coul. et Format à partir des éléments de Options d'image.

Sélection de la nuance de couleur

1 Suivre les instructions d'activation des options d'image 1 et 2. 2 Appuyer sur la touche ou pour sélectionner Nuance de couleur, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Froide2, Froide1, Normal, Chaude1 ou Chaude2. Appuyer sur la touche ENTER.

→ Chaude1 et Chaude2 ne s'activent qu'en mode Film. → Les réglages peuvent être modifiés et mémorisés pour chaque appareil externe branché à une entrée du téléviseur.

Suite...

Modification du format de l'image

Il peut arriver à l'occasion que l'on désire modifier la taille de l'image.

Le téléviseur comporte six options de format d'image, chacune d'elle étant conçue pour fonctionner avec des types particuliers d'entrée vidéo. Le câblo-récepteur peut avoir son propre jeu de formats d'images. En règle générale, le visionnement du téléviseur doit se faire en mode 16:9 autant que possible.

1. Suivre les instructions d'activation des options d'image 1 et 2. 2. Appuyer sur la touche ou pour sélectionner Format, suivie de la touche ENTER. 3. Appuyer sur la touche ou pour sélectionner le format d'écran désiré.

Appuyer sur la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

• 16:9: Règle l'image au mode écran large 16:9.
• Zoom1: Cette option permet d'agrandir le format de l'image.
• Zoom2 : Agrandir le format d'image de l'option Zoom1.
• Format large : Augmente le facteur de forme de l'image pour qu'elle remplisse l'écran en entier.
• 4:3 : Règle l'image au mode d'écran normal 4:3.
• Numér. seul.: Cette fonction permet d'afficher l'image complète non tronquée pour une entrée de signaux HDMI (1080i/1080p), Composant (1080i/1080p) ou DTV (1080i).

Une image rémanente temporaire peut apparaitre si une image statique est visiblement présente plus de deux heures. Après avoir sélectionné Zoom1, Zoom2 ou Format large

Appuyer sur la touche ou pour sélectionner Position, suivie de la touche ENTER. Utiliser la touche ou pour déplacer l'image vers le bas et le haut.

Rétablir: Appuyer sur la touche ou pour sélectionner Rétablir, suivie de la touche ENTER. Le paramètre peut être initialisé.

Avec sauf sélectionné Numér. seul. en mode HDMI (1080i/1080p) ou Composante (1080i/1080p)

Appuyer sur la touche ou pour sélectionner Position H ou Position V, puis sur ENTER. Appuyer sur la touche ou pour régler la position de l'image. Appuyer sur la touche ENTER.

Rétablir: Appuyer sur la touche ou pour sélectionner Rétablir, puis sur ENTER. Initialise le réglage.

HD (Haute Définition)

Les réglages peuvent être modifiés et mémorisés pour chaque appareil externe branché à une entrée du téléviseur.

Source de l'entrée	Format de l'image
TV, Video, S-Viséo, Composant (480i, 480p)	16:9, Zoom1, Zoom2, 4:3
DTV(1080i), Composant (1080i), HDMI (1080i)	16:9, 4:3, Format large, Numér. seul.
PC	16:9, 4:3

Règle l'image au mode écran large 16:9.

Zoom 1

Format de l'écran lorsque l'écran large est agrandi verticalement.

Zoom 2

Format de l'écran lorsque l'écran Zoom1 est agrandi verticalement.

Format large

Augmente le facteur de forme de l'image pour qu'elle remplisse l'écran en entier.

Règle l'image au format normal 4:3.

Numér sole

Cette fonction permet d'afficher l'image complète non tronquée pour une entrée de signaux HDMI (720p/1080i), Component (1080i) ou DTV (1080i).

Réduction numérique des bruits

Si le signal de diffusion capté par le téléviseur est faible, il est possible d'activer la fonction de réduction numérique des bruits pour aider à éliminer les parasites et les images rémanentes qui apparaissent à l'écran.

1 Suivre les instructions d'activation des options d'image 1 et 2. (Voir la page 26) 2 Appuyer sur la touche ou pour sélectionner Reduc. bruit num., suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Désacté, Bas, Moyen, Élevé ou Auto.

Appuyer sur la touche ENTER.

• Désactivé: Désactive la fonction de réduction du bruit à l'écran.
• Bas: Règle le bruit à l'écran au niveau bas. Moyen: Règle le bruit à l'écran au niveau moyen.
• Élevé: Règle le bruit à l'écran au niveau élevé.
• Automatique : Dépresse et diminue automatiquement le bruit à l'écran.

Appuyer sur la touche EXIT pour quitter.

Suite...

Technologie DNle (digital natural image engine)

Ce téléviseur est doté de la fonction DNle qui offre une image de qualité supérieure. Si la DNle est activée, le visionnement DNle est possible.

1 Suivre les instructions d'activation des options d'image 1 et 2. (Voir la page 26) 2 Appuyer sur la touche ou pour sélectionner DNle, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Off, On, suivie de la touche ENTER.

• Off: Met le mode DNle hors fonction.
• On: Active le mode DNle.

Appuyer sur la touche EXIT pour quitter.

DNleTM (Digital Natural Image engine) DNleTM

Cette fonction offre une image plus détaillée grâce à la réduction du bruit 3D et à l'amélioration des détails, du contraste et des blancs.

La fonction Détail est accessible qu'en mode dynamique.

Cette fonction est désactivée lorsque la source d'entrée est PC.

Utiliser cette fonction pour régler le niveau de noir de l'image en mode HDMI.

1 Suivre les instructions d'activation des options d'image 1 et 2. (Voir la page 26) 2 Appuyer sur la touche ou pour sélectionner Nv nr HDMI, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Normal ou Basse, suivie de la touche ENTER.

Normal: L'écran est plus lumineux. Basse: L'écran est plus sombre.

Cette fonction n'est active que lorsqu'un appareil externe est branché au téléviseur avec un cable HDMI. La fonction Niveau noir HDMI peut ne pas être compatible avec tous les appareils externes.

Appuyer sur la touche EXIT pour quitter.

Réglage du mode film

Il est possible de régler le télévisueur afin qu'il détecte et traite automatiquement les signaux de film provenant de toutes les sources et règle l'image pour obtenir une définition optimale.

1 Suivre les instructions d'activation des options d'image 1 et 2. (Voir page 26) 2 Appuyer sur la touche ou pour sélectionner le mode Film, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Désacté ou Auto, suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter.

Mode Film est disponible dans les modes TV, AV1, AV2, S-Video, Component (480i / 1080i) et HDMI (1080i).

Suite...

Réglage du mode bleu seulement

Cette fonction est réservée aux experts en mesures d'appareils audiovisuels. Cette fonction affiche le signal bleu seulement en éliminant les signaux rouge et vert du signal vidéo afin d'offrir un effet de filtrage bleu qui sert à régler la couleur et la teinte de l'image d'un appareil vidéo, comme un lecteur de DVD, une chaîne de cinéma maison, etc. En utilisant cette fonction, vous pouvez régler la couleur et la teinte en fonction des paramètres privilégiés convenant au niveau de signal de chaque appareil vidéo à l'aide des motifs à barres de couleur rouge, verte, bleue, cyan, magenta et jaune sans avoir à utiliser un filtre bleu supplémentaire.

1 Suivre les instructions d'activation des options d'image 1 et 2. (Voir page 26) 2 Appuyer sur la touche ou pour sélectionner Mode bleu seulement, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Activé ou Désacté, suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter. Mode bleu seulement est accessible en mode Film ou Standard.

Réduction des effets de la brûlure d'écran

S'il y a eu brûlure d'écran, il est possible de sélectionner un écran blanc ou un défillement pour supprimer les traces de brûlure à l'écran.

1 Suivre les instructions d'activation des options d'image 1 et 2. (Voir page 26) 2 Appuyer sur la touche ou pour sélectionner Protection grillage écran, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Blanc, Défilement, ou Bords gris, suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter le menu.

Cette fonction permet de supprimer les images rémanentes à l'écran en changeant la couleur des points en blanc. Utiliser cette fonction lorsque l'écran présente des symboles ou des images rémanentes, tout particulièrement lorsqu'une image fixe est affichée pendant une période prolongée.

-Défilament

Cette fonction permet de supprimer les images rémanentes en déplaçant tous les points à l'écran au plasma sur un parcours prédéfini. Utiliser cette fonction lorsque l'écran présente des symboles ou des images rémanentes, tout particulièrement lorsqu'une image fixe est affichée pendant une période prolongée.

Bords gris

Lorsque le téléviseur est regardé en format d'écran 4:3, les dommages à l'écran sont empêchés en ajustant l'équilibre des blancs de l'extrême gauche et de l'extrême droite.

Pour éviter une brûlure d'écran, Sélectionner Sombre ou Clair.

• Foncé : Lorsque le format de l'image est réglé à 4:3, les côtes gauche et droit sont plus foncés.
• Clair : Lorsque le format de l'image est réglé à 4:3, les côtes gauche et droit sont plus clairs.

Pour supprimer les images rémanentes à l'écran, utiliser la fonction Blanc ou Défilement. Bien que ces deux fonctions supplémentent les images rémanentes à l'écran, la fonction Défilement est la plus efficace. Pour atteindre sa pleine efficacité, la fonction de suppression des images rémanentes doit être activée pendant une longue période (environ 1 heures). Si les images rémanentes n'ont pas été supprimées après avoir exécuté la fonction, recommencer l'opération. Appuyer sur n'importe quelle touche de la télécommande pour annuler cette fonction.

Prévention de la brûture d'écran

Pour réduire les risques de brûlure d'écran, cet appareil est doté d'une technologie de protection contre la brûlure d'écran. Cette technologie permet de régler le déplacement de l'image vers le haut et vers le bas (lignes verticales) et de droite à gauche et inversement (points horizontally). L'option "Délai" permet de programmer en minutes le délai entre les défilements d'images.

1 Suivre les instructions d'activation des options d'image 1 et 2. (Voir page 26) 2 Appuyer sur la touche ou pour sélectionner Protection grillage écran, suivie de la touche ENTER. 3 Appuyer sur la touche ENTER pour désir Déplac. Point, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour permuter entre On et Off. S'affichent également les options Point horiz., Ligne verticale et Heure.

• Déplacement point : Cette fonction permet de déplacer avec une très grande précision les points à l'écran, verticalement et horizontalement, afin d'éviter la présence d'images rémanentes.

4 Appuyer sur la touche ou pourCHOISIR I'ELEMENT a modifier, suivie de la touche ENTER.

Appuyer sur la touche ou pour modifier la valeur de l'élément, suivie de la touche ENTER.

Condition optimale pour le déplacement des points à l'écran;

	PC	TV/AV1/AV2/S-Viséo/Composante/HDMI
Point horizontal	1	2
Ligne verticale	1	2
Heure (min)	2	2 min

Cette fonction n'est pas accessible en mode Numérisation seulement.

Appuyer sur la touche EXIT pour quitter le menu.

Le format 3D permet de visionner des films et des produits en 3D d'un grand réalisme. La fonction Effet 3D affiche deux images différentes, une pour chaque œil, l'utilisateur pouvant alors voir des images en format 3D en utilisant les lunettes 3D à obturateur.

Branchements

L'apparence des lunettes 3D (ainsi que de l'émetteur) peut être différente selon le modèle.

1. Brancher un cable HDMI/DVI entre la prise d'entrée HDMI IN 2 du téléviseur et la prise de sortie PC de l'ordinateur. 2. Brancher un cable Stereo/2RCA de 3,5 mm entre la prise d'entrée DVI IN (HDMI 2) [RAUDIO-L] du téléviseur et la prise de sortie audio de la carte son de l'ordinateur. 3. Brancher l'émetteur au port 3D SYNC OUT sur le panneau arrière du téléviseur. 4. Mettre le téléviseur sous tension et régler la source de signal du téléviseur à HDMI2.

Pour avoir plus d'information sur les lunettes 3D (et sur l'émetteur), consulter le guide d'utilisation des lunettes 3D. Régler la résolution de l'ordinateur: - PN42A450P1D : 1024 x 768 @ 60 Hz

• PN50A450P1D : 1024 x 768 @ 60Hz, 1360 x 768 @ 60Hz

La résolution PC optimale pour le PN50A450P1D est 1360x768. Lorsque le signal 1024x768 est connecté en mode 3D, l'image est affichée en format 4:3 avec des bandes grises apparaissant de chaque côté de l'écran. L'émetteur IR 3D communique avec les lunettes 3D.

Par conséquent, l'émetteur IR 3D doit se couvrir à proximité des lunettes 3D.

Il est activé lorsque le signal d'entrée HDMI ou DVI est pris en charge par les entrées RGB et DVI Son. À la mise sous tension ou hors tension, le mode passe au mode par défaut (Off) et le Format est sauvegardé. Le mode Effet 3D s'active ou se désactive indépendamment du Mode d'image

Lorsque le mode Effet 3D est activé, les menus Contraste, Luminosité, Effet 3D et Rétablir l'image sont activés. Si le mode Effet 3D est annulé, le niveau de noir HDMI repasse à la valeur précédente. Les lunettes 3D et l'émetteur doivent être de la même marque. Le port de lunettes 3D durant de longues périodes d'écoute ou de jeu peut causer une fatigue oculaire ou des maux de tête. Les lunettes 3D (ainsi que l'émetteur) de marque autre que Samsung peuvent être incompatibles avec le téléviseur. Assombrir l'éclairage de l'environnement ou éteindre la lampe de table pour voir l'écran dans les meilleures conditions possible si l'écran papillote pendant l'utilisation de la fonction 3D.

Changement de mode

Lorsqu'on change de mode, les images sont commutées suite à la commutation des signaux de sortie droite et gauche.

1. Brancher le téléviseur, l'ordinateur et l'émetteur IR 3D, comme illustré. 2. Appuyer sur la touche SOURCE pour désir HDMI2. 3. Appuyer sur la touche MENU.

Appuyer sur la touche ou pour désir Image, puis sur ENTER.

Appuyer sur la touche ou pour désir Image, Option, puis sur ENTER. Appuyer sur la touche ou pour désir Effet 3D, puis sur ENTER. Appuyer sur la touche ou pour désir Mode, puis sur ENTER. Appuyer sur la touche ou pour désir Off, Mode1 ou Mode2, puis sur ENTER.

• Off: Désactive la fonction d'effet 3D. Mode 1: Le Mode 1 fonctionne avec la synchronisation à droite en premier. Mode2: Le Mode 2 fonctionne avec la synchronisation à gauche en premier.

Choisir Off pour désactiver complètement l'effet 3D. Si le mode Effet 3D ne fonctionne pas correctement, il est possible que le Mode et les lunettes 3D ne soient pas correctement synchronisés. Pour les synchroniser, passez à l'autre mode.

Changement de format

Choisir le format d'entrée optimal correspondant à vos cartes graphiques ou logiciel 3D.

Voir les descriptions des étapes 1 à 4 ci-dessus.

5 Appuyer sur la touche ou pour CHOISIR Format, puis sur ENTER. 6 Appuyer sur la touche ou pour désir Damier, Horizontal ou Vertical, puis sur ENTER.

Damier	Si le format de sortie de votre carte graphique ou logiciel 3D est Damier, Sélectionnez ce format d'entrée.
Horizontal	Si le format de sortie de votre carte graphique ou logiciel 3D est Entrelacé horizontally, Sélectionnez ce format d'entrée.
Vertical	Si le format de sortie de votre carte graphique ou logiciel 3D est Entrelacé verticalément, Sélectionnez ce format d'entrée.

Configuration facile

1. Appuyer sur la touche TOOLS de la télécommande. 2. Appuyer sur la touche ou pour CHOISIR le mode Effet 3D. 3. Appuyer sur la touche ENTER pour lancer le mode Effet 3D.

Rétablir les réglages de l'image sur les réglages par défaut

1 Pour désigner le mode d'image voulu, suivre les instructions Activer les options d'image 1 et 2 (voir à la page 26). 2 Appuyer sur la touche ENTER pourCHOISIR Image. Appuyer sur la touche ou pourCHOISIR Régler, puis sur ENTER. Appuyer sur la touche ou pourCHOISIR OK ou Effacer, puis sur ENTER. Appuyer sur la touche EXIT pour quitter le menu.

Tous les modes peuvent être rétablis.

Réglage automatique du son

Il est possible de sélectionner le mode sonore convenant à l'émission regardée.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Son, suivie de la touche ENTER.

Appuyer sur ENTER pour choisir Mode. Appuyer sur la touche ou pour sélectionner le réglage audio Standard, Musique, Cinéma, Parole ou Personn. suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

• Standard : Choisit le mode sonore normal.
• Musique : Accentue la musique par rapport aux dialogues.
• Cinéma : Provides the best sound for movies.
• Parole : Accentue les dialogues par rapport aux autres sons.
• Personnel : Réglages des paramètres audio. (Personnalisation des réglages audio)

Configuration facile

1 Appuyer sur la touche TOOLS de la télécommande. 2 Appuyer sur la touche ou pour désirer le Mode sonore. 3 Appuyer sur la touche ou pour sélectionner l'option désirée.

Réglages audio

L'utilisateur peut ajuster les paramètres audio selon ses préférences personnelles.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Son, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner Égaliseur, suivie de la touche ENTER. 3 Appuyer sur ou pour CHOISER une fréquence particulière à ajuster.

Appuyer sur la touche ou pour augmenter ou réduire le niveau de la fréquence particulière, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

• Réglage de l'équilibrage du son G/D : Pour régler l'équilibrage du son des haut-parleurs G/D.
• Réglage des fréquences (100Hz, 300Hz, 1KHz, 3KHz, 10KHz) : Pour régler le niveau des fréquences de différentes bandes passantes.

Si des réglages d'égalisateur, le mode audio passe automatiquement en mode personnalisé.

TruSurround XT est une technologie SRS brevetée qui permet de reproduire les contenus multicanaux 5.1 par l'intermédiaire de deux haut-parleurs. Grâce à la technique TruSurround, le téléspectateur vit une expérience polyphonique totale, le son enveloppant étant diffusé par les deux enceintes de reproduction auxquelles s'ajoutent les haut-parleurs intégrés au téléviseur. Ce système est totalement compatible avec tous les formats multicanaux.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Son, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner SRS TruSurround XT, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Off ou On, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

Appuyer sur la touche SRS de la télécommande pour sélectionner On ou Off.

SRS(●)

SRS TruSurround XT

(●)TruSurround XT, SRS et Symbol sont des marques de commerce déposées de SRS Labs, Inc.

La technologie TruSurround XT est intégrée sous licence de SRS Labs, Inc.

Sélection d'une piste de son multicanaux - numérique

Le système de transmission numérique du téléviseur assure la transmission simultanée de nombreuses pistes de son (par exemple, la traduction simultanée du programme en langues étrangères).

Langue privilégiée

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Son, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner Options multi-pistes, suivie de la touche ENTER. 3 Appuyer sur ENTER pourCHOISIR Langue privilégiee.

Appuyer sur la touche ou pour sélectionner la langue désirée (Anglais, Espagnol ou Français), suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

Seule une langue faisant partie des langues diffusées peut être sélectionnée. Langue préférée n'est accessible qu'en mode de télévision numérique.

Appuyer sur la touche MTS de la télécommande pour écouter une autre langue que la langue préférée.

SRS

E. MODE

MTS

PSIZE

FAV. CH

Selon l'émission diffusée, il est possible de procéder à une écoute en Mono, Stereo ou SAP.

Son multi-pistes

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Son, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Options multi-pistes, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Son multi-pistes, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner le paramètre désiré, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

• Mono : Pour les canaux diffusés en monophonie ou en cas de difficulté à recevoir un signal stéreo.
• Stereo: Pour les canaux diffusés en stérophonie.
• SAP : Pour écouter une émission diffusée en mode SAP, généralement un doublage en langue étrangère.

Son multi-piste n'est accessible qu'en mode de télévision analogique.

Selon l'émission diffusée, il est possible de procéder à une écoute en Mono, Stéréo ou SAP.

Appuyer sur la touche MTS de la télécommande pour sélectionner Mono, Stéreo ou SAP.

Contrôle automatique du volume

Réduit la différence de niveau sonore entre les diffuseurs.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Son, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner Volume auto, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Off ou On, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

La sortie son de la sourdine interne est coupée.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ∇ pour Sélectionner Son, suivie de la touche ENTER. 2 Appuyer sur la touche ▲ ou ∇ pour sélectionner Haut-parleur TV, suivie de la touche ENTER. 3 Appuyer sur la touche ▲ ou ∇ pour sélectionner Off ou On, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

Lorsque la Haut-parleur TV est Off, les menus audio, à l'exception de l'option multi-pistes, ne peuvent pas être ajustés. - Les touches VOL + VOL et MUTE ne fonctionnent pas lorsque la Haut-parleur TV est Off.

	Haut-parleurs du téléviseur			Sortie audio (optique, sortie G/D) vers la chaîne audio
	TV	AV, S-Video	Composant, PC, HDMI	TV	AV, S-Video	Composant, PC, HDMI
Haut-parleur TV Activée	Sortie haut-parleurs	Sortie haut-parleurs	Sortie haut-parleurs	Sortie du son	Sortie du son	Sortie du son
Haut-parleur TV Désactivée	Sourdine	Sourdine	Sourdine	Sortie du son	Sortie du son	Sortie du son
Aucun signal video	Sourdine	Sourdine	Sourdine	Sourdine	Sourdine	Sourdine

Branchement du casque d'écoute (vendu séparément)

Pour regarder la télévision sans déranger les personnes se trouvant dans la même pièce, il est possible de brancher un casque d'écoute au téléviseur.

Lorsqu'on insère la fiche du casque d'écoute dans la prise, il est impossible d'utiliser la sourdine interne dans le menu Son. L'utilisation prolongée du casque d'écoute à volume élevé peut endommager l'ouie. Les haut-parleurs n'émettent plus de son lorsque le casque d'écoute est branché au téléviseur.

Panneau latéral du téléviseur

Sélection de l'antenne

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Chaine, suivie de la touche ENTER. 2 Appuyer sur ENTER pour CHOISR Antenne. Appuyer sur la touche ou pour sélectionner Air ou Cable, suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter.

Suppression des canaux brouillés - canaux numériques

La fonction Effacer les canaux brouillés permet d'éliminer les canaux brouillés une fois que la programmation automatique est terminée. Cela peut prendre de 20 à 30 minutes.

1. Appuyer sur la touche MENU.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaine, suivie de la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Supprimer les canaux brouillés, suivie de la touche ENTER. Cette fonction détecte les canaux brouillés à supprimer de la liste.

Pour arrêter la fonction de recherche des canaux brouillés;

Appuyer sur la touche ENTER pour sélectionner Arrêt.

Appuyer sur la touche ou pour sélectionner Oui, suivie de la touche ENTER.

Lorsque la recherche de canaux brouillés est terminée, appuyer sur la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

Cette fonction n'est accessible qu'en mode Cable.

Il est possible d'ajouter ou de supprimer un canal pour afficher seulement les canaux désirés.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaine, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner List des canaux, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Ajoute, suivie de la touche ENTER.

4 Appuyer sur les touches / / pour désirer le canal à ajouter, suivies de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Ajouter, suivie de la touche ENTER.

Appuyer sur la touche MENU pour revenir en arrêté.

Tous les canaux ajoutés seront affichés dans le menu Ajoutés.

Appuyer sur les touches / / pour sélectionner le canal à supprimer, suivies de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Supprimer, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

Il est également possible d'ajouter un canal dans le menu Canaux ajustés de la même façon.

• Touche rouge (P. MODE) : Appuyer plusieurs fois sur cette touche pour sélectionner Tout, Ajoute ou Favorite.
• Touche verte (S. MODE) : Appuyer pour ajouter tous les canaux supprimés.
• Touche jaune (STILL) : Appuyer pour supprimer tous les canaux en mémoire.

Il est possible d'afficher une liste de tous les canaux, des canaux ajoutés ou des canaux préférés.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaine, suivie de la touche ENTER. 2 Appuyer sur la touche ▲ ou ▼ pour sélectionner List des canaux, suivie de la touche ENTER. 3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Tout, Ajoute ou Favorite, suivie de la touche ENTER.

Pour naviguer entre tous les canaux, les canaux ajoutés ou entre les canaux favoris, appuyer sur la touche rouge (P. MODE) de la télécommande.

• Touche rouge (P. MODE) : Appuyer plusieurs fois sur cette touche pour sélectionner Tout, Ajoute ou Favorite.
• Touche vert : Appuyer pour ajouter tous les canaux supprimés.
• Touche jaune (STILL): Appuyer pour supprimer tous les canaux en mémoire.

Sélection des canaux favoris

Il est possible de classer les canaux souvent regardés dans la liste de canaux favoris.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaine, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour désirler le des canaux, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour CHOISIR Tout ou Ajouté, suivie de la touche ENTER. 4 Appuyer sur les touches / / / pour selectionner un canal en tant que canal favori, suivies de la touche ENTER.

Appuyer sur les touches CH et CH pour afficher la prochaine page de la liste de canaux.

Suite...

5 Appuyer sur la touche ou pour sélectionner Favorite, suivie de la touche ENTER.

Le symbole “♥” apparait en surbrillance et le canal est enregistré comme canal favori.

Pour supprimer une sélection de canal favori, appuyer sur la touche ENTER jusqu'à ce que le symbole “♥” disparaisse.

Appuyer sur la touche EXIT pour quitter.

Seuls les canaux déjà en mémoire peuvent faire partie des canaux favoris. Tous les canaux favoris sont affichés dans le menu Favorite.

Configuration facile

1. Appuyer sur la touche TOOLS de la télécommande. 2. Appuyer sur la touche ou pour selectionner Ajouter aux favors ou Supprimer de la liste des favors, suivie de la touche ENTER. Le canal sélectionné est ajoute ou suprimé de la liste des favors.

Pour accéder aux canaux classés dans la liste des canaux favoris, appuyer sur la touche FAV. CH de la télécommande.

Réglage du mode de liste des canaux par défaut

Il est possible de sélectionner Tout, Ajouté ou Favorite comme liste par défaut à afficher en appuyant sur la touche CH MGR.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaine, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner List des canaux, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Mode liste par défaut, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Tout, Ajoute ou Favorite, suivie de la touche ENTER.

Sélectionnez la liste de canaux souhaitée lorsque vous appuyez sur la touche CH LIST.

• Tout : Affiche tous les canaux lorsqu'on appuie sur la touche CH LIST de la télécommande.
• Ajoute : Affiche tous les canaux ajoutés lorsqu'on appuie sur la touche CH LIST de la télécommande.
• Favoris : Affiche les canaux favoris lorsqu'on appuie sur la touche CH LIST de la télécommande.

Appuyer sur la touche EXIT pour quitter.

Appuyer sur la touche CH LIST de la télécommande pour afficher les listes de canaux.

Les canaux peuvent être identifiés de sorte que leur indicatif d'appel s'affiche chaque fois que le canal est sélectionné.

Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaine, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Nom, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner le canal à renommer, suivie de la touche ENTER.

3 Appuyer sur la touche ou pour choisir une lettre, un chiffre ou une espace (ce qui donne la séquence : A à Z, 0 à 9, +, -, *, /, espace).

Appuyer sur la touche pour passer au champ suivant, qui est sélectionné.

Choisir un deuxième caractère à l'aide de la touche ou , comme ci-dessus.

Répéter les étapes ci-dessus pour désigner les trois derniers caractères. Lorsque terminé, appuyer sur ENTER pour attribuer le nouveau nom.

Pour effacer le nouveau nom assigné, désirez Effacer en appuyant sur la touche « ou », puis sur ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

Le nom des canaux numériques est automatiquement assignés et ne peut donc pas être assignés par l'utilisateur.

Syntonisation précise des canaux analogiques

La fonction de syntonisation précise permet d'optimiser manuellement la réception d'un canal.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaine, suivie de la touche ENTER.

2 Appuyer sur la touche ou ▼ pour sélectionner Syn. Precise, suivie de la touche ENTER.

3 Appuyer sur ou pour ajuster la syntonisation précise.

4 Pour mémoriser les réglages de syntonisation précise, appuyer sur la touche ENTER.

Pour réinitialiser la syntonisation, appuyer sur la touche pour désir Rétablir, puis sur ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

Seuls les canaux numériques peuvent être syntonisés. Les noms des canaux syntonisés s'affichent alignés d'un *

Contrairement aux canaux analogiques, dont la qualité de réception peut aller de "Réception embrouillée" à "Réception claire", les canaux numériques (HDTV) ont une réception parfaite ou ne sont pas captés du tout. Par conséquent, contrairement aux canaux analogiques, il n'est pas possible de syntoniser un canal numérique avec précision. Cependant, il est possible d'ajuster l'antenne pour améliorer la réception des canaux numériques accessibles.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaine, suivie de la touche ENTER.

2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Puissance signal, suivie de la touche ENTER. Si le capteur d'intensité du signal indique que le signal capté est faible, ajuster l'antenne pour améliorer sa puissance de réception.

Poursuivre l'ajustement de l'antenne jusqu'à ce que l'obtention de la meilleure réception.

Appuyer sur la touche EXIT pour quitter le menu.

Configuration du logiciel pour PC (windows XP)

Les paramètres d'affichage de Windows pour un PC standard sont indiqués ci-dessous. Toutefois, les écrans qui s'afficheront sur l'ordinateur pourraient être différents, selon la version de Windows et la carte vidéo installées. Cependant, même si l'affichage diffère, les paramètres de base s'appliquent dans la grande majorité des cas. (Sinon, communiquez avec le fabricant de l'ordinateur ou de la carte vidéo.)

1 Premièrement, cliquer sur Panneau de configuration dans le menu Démarrer de Windows. 2 Lorsque la fenêtre du panneau de configuration s'affiche, cliquer sur Apparence et thèmes. La boîte de dialogue du même nom s'affiche. 3 Cliquer sur Affichage pour afficher la boîte de dialogue du même nom. 4 Cliquer sur l'onglet Paramètres de la boîte de dialogue Affichage. Réglage du format approprié (résolution)

Réglage idéal : PN42A450P1D : 1024x768 pixels

PN50A450P1D : 1360x768 pixels

Si la boîte de dialogue comporte une option de fréquence de rafraîchissement verticale, la valeur appropriée est 60 ou 60 Hz. Sinon, cliquer sur OK et quitter la boîte de dialogue.

Modes d'affichage

Si le signal en provenance du système équivaut au mode de signal standard, l'affichage s'ajuste automatiquement. Si le signal n'équivaut pas au mode de signal standard, consulter le manuel d'utilisation de la carte vidéo pour régler le mode. Sinon, il est possible qu'il n'y ait pas d'affichage vidéo. L'image à l'écran a été optimisée en usine pour les modes d'affichage ci-dessous.

Entree D-Sub

Mode	Résolution	Horizontal Fréquence (kHz)	Vertical Fréquence (Hz)	Fréquence d'horloge du pixel (MHz)	Polarité synchro (H/V)	PN42A450P1D	PN50A450P1D
IBM	640 x 350	31.469	70.086	25.175	+/-	✓	✓
	720 x 400	31.469	70.087	28.322	-/+	✓	✓
VESA	640 x 480	31.469	59.940	25.175	-/-	✓	✓
	640 x 480	37.861	72.809	31.500	-/-	✓	✓
	640 x 480	37.500	75.000	31.500	-/-	✓	✓
	800 x 600	37.879	60.317	40.000	+/+	✓	✓
	800 x 600	48.077	72.188	50.000	+/+	✓	✓
	800 x 600	46.875	75.000	49.500	+/+	✓	✓
	1024 x 768	48.363	60.004	65.000	-/-	✓	✓
	1024 x 768	56.476	70.069	75.000	-/-	✓	✓
	1024 x 768	60.023	75.029	78.750	+/+	✓	✓
	1360 x 768	47.712	60.015	85.500	+/+		✓

HDMI/DVI Input

Mode	Résolution	Horizontal Fréquence (kHz)	Vertical Fréquence (Hz)	Fréquence d'horloge du pixel (MHz)	Polarité synchro (H/V)	PN42A450P1D	PN50A450P1D
VESA	640 x 480	31.469	59.940	25.175	-/-	✓	✓
	800 x 600	37.879	60.317	40.000	+/+	✓	✓
	1024 x 768	48.363	60.004	65.000	-/-	✓	✓
	1360 x 768	47.712	60.015	85.500	+/+		✓

• Le mode entrelacé n'est pas pris en charge.
• Le téléviseur fonctionne anormalement si un format vidéo non standard est sélectionné.
• Le tableau ci-dessus est conforme aux règles IBM/VESA et se base sur l'utilisation de l'entrée analogue.
• “ ” signifie que ce mode est pris en charge.

Pour le PN42A450P1D, la qualité du texte PC est optimale en mode VESA (1024 x 768 @ 60 Hz). - Pour le PN50A450P1D, la qualité du texte PC est optimale en mode VESA (1360 x 768 @ 60 Hz). (Trois pixels à gauche, à droite, en haut et en bas sont ombragés au paramètre de résolution 1360 x 768 @ 60 Hz. Il ne s'agit pas d'un problème mécanique, mais d'une conséquence de la différence de pixels entre la résolution standard et l'écran à plasma.) - Si le téléviseur est utilisé comme écran d'ordinateur, la palette de couleurs 32 bits est prise en charge. - Selon le fabricant, l'écran d'ordinateur peut varier. et la version de Windows installée. Consulter le mode d'emploi de l'ordinateur concernant son branchement à un téléviseur. - S'il est possible de sélectionner des options de fréquence verticale et horizontale, sélectionner une fréquence verticale de 60 Hz et une fréquence horizontale de 48,4 kHz. - Dans certains cas, des signaux anormaux (comme des barres) peuvent apparaître à l'écran du téléviseur lorsque l'ordinateur est éteint (ou débranché). Si tel est le cas, appuyez sur la touche SOURCE de la télécommande ou du panneau du téléviseur pour passer en mode VIDÉO.

Configuration du téléviseur par l'ordinateur

Utiliser la fonction de réglage automatique pour que le téléviseur règle automatiquement les signaux vidéo reçus de l'ordinateur. En outre, cette fonction synchronise automatiquement les réglages et ajuste les valeurs et les positions de la fréquence.

Réglages automatiques

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Réglage auto, suivie de la touche ENTER. Le message Réglage Auto en cours. Veuillez patienter. s'affiche et les réglages automatiques de l'image sont actifs.

Appuyer sur la touche EXIT pour quitter le menu.

Cette fonction n'est pas accessible en mode DVI-Numérique.

Configuration facile

1 Appuyer sur la touche TOOLS de la télécommande. 2 Appuyer sur la touche ou pour sélectionner Réglage automatique, suivie de la touche ENTER.

Réglage de la qualité de l'écran

La fonction de réglage de la qualité de l'image supprime ou réduit les parasites. Si le réglage de précision ne suffit pas à supprimer les parasites, régler la fréquence le moins possible puis recommencer le réglage de précision. Une fois les parasites réduits, reprendre le réglage de l'image de façon à bien centrer celle-ci sur l'écran.

Pré-réglage: Appuyer sur la touche SOURCE pour sélectionner le mode PC.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Écran, suivie de la touche ENTER.

Suite...

2 Appuyer sur ENTER pour choisir Verrouiller l'image. 3 Appuyer sur la touche ou pour sélectionner Grain ou Affiné, suivie de la touche ENTER. Appuyer sur la touche ou pour régler la qualité de l'écran, suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter le menu.

Des barres verticales peuvent apparaître ou l'image peut sembler embrouillée.

Repositionnement de l'image

Régler l'écran du PC s'il ne convient pas à l'écran du téléviseur.

PréRéglage: Appuyer sur la touche SOURCE pour sélectionner le mode PC. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Écran, suivie de la touche ENTER.

2 Appuyer sur la touche ou pour sélectionner Position, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour ajuster la position verticale de l'image.

Appuyer sur la touche ou pour ajuster la position horizontale de l'image. Appuyer sur la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

Initialisation de la position de l'écran

Tous les paramètres d'image peuvent être réplacés par les valeurs par défaut.

Pré-réglage: Appuyer sur la touche SOURCE pour sélectionner le mode PC.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Écran, suivie de la touche ENTER.

2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Rétablir l'image, suivie de la touche ENTER.

Le message Rétablissement de l'image terminé s'affiche.

Appuyer sur la touche EXIT pour quitter le menu.

Les réglages définis précédemment seront rétablis selon les valeurs par défaut prédéfinies en usine.

Affiche la résolution en cours du PC.

Réglage de l'horloge

Pour pouvoir utiliser les différentes fonctions de minuterie du téléviseur, il faut d'abord régler l'horloge. Cette fonction permet de vérifier l'heure pendant l'écoute du téléviseur. (Il suffit d'appuyer sur la touche INFO).

Option 1: réglage manuel de l'horloge

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche ENTER. 2 Appuyer sur ENTER pour besoin Horloge. 3 Appuyer sur ENTER pour besoin Horloge.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Manuel, suivie de la touche ENTER.

4 Appuyer sur la touche ▲ ou ▼ pour sélectionner Rég. horloge, suivie de la touche ENTER. 5 Appuyer sur la touche ▲ ou ▼ pour passer à Mois, Jour, Année, Heure, Minute ou am/pm. Régler la date et l'heure en appuyant sur la touche ▲ ou ▼, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

L'heure s'affiche chaque fois que la touche INFO est enfoncée. Il est possible de régler directement le Mois, l'Année, les Heures, et les Minutes en appuyant sur les touches numériques de la télécommande.

Suite...

Option 2: réglage automatique de l'horloge

L'horloge peut être réglée automatiquement si le téléviseur reçoit un signal numérique.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche ENTER. 2 Appuyer sur ENTER pour besoin Horloge. 3 Appuyer sur ENTER pour besoin Horloge. Appuyer sur la touche ▲ ou ▼ pour sélectionner Auto, suivie de la touche ENTER. 4 Appuyer sur la touche ou pour sélectionner Fuseau hor., suivie de la touche ENTER. 5 Appuyer sur la touche ou pour permettre en surbrillance le fuseau horaire de la région (et pour permettre en surbrillance le fuseau horaire approprié sur la carte). Ensuite, appuyer sur ENTER. 6 Appuyer sur la touche ou pour sélectionner DST(Heure avancée), suivie de la touche ENTER. Appuyer sur la touche ou pour sélectionner Activé ou Désactivé, suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter le menu. En fonction de la station émettrice et du signal, il est possible que la fonction de réglage automatique de l'horloge ne fonctionne pas correctement. Dans un tel cas, régler l'horloge manuellement.

L'antenne ou le câble doit être branché pour que le réglage automatique de l'horloge s'effectue.

Réglage de la minuterie activée/désactivée

Cette fonction permet d'allumer ou d'éteindre le téléviseur à l'heure voulue. Tout d'abord, il faut régler l'horloge.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche ENTER.

2 Trois réglages d'activation et de désactivation de la minuterie sont possibles. Appuyer sur la touche ▲ ou ▼ pour sélectionner Minuterie1, Minuterie2 ou Minuterie3, suivie de la touche ENTER. Le menu Minuterie s'affiche. Appuyer sur la touche ▲ ou ▼ pour régler l'heure, suivie de la touche ▷ pour passer à la prochaine étape. Régler les autres options en procédant de la même manière. 3 Appuyer sur la touche ▲ ou ▼ pour sélectionner l'élément désiré ci-dessous. Appuyer sur la touche ▲ ou ▼ pour ajuster le réglage. Appuyer sur la touche EXIT pour quitter le menu.

• Heure de mise en marche : Sélectionner l'heure, les minutes, am/pm et Activation ou Désactivation. (Pour activer la minuterie avec le réglage besoin, sélectionner Activer.)
• Heure de désactivation .) Volume : Sélectionner le niveau sonore désiré.
• Canal : Lorsque l'Heure de mise en marche est activée, vous pouvez écouter un canal particulier.
• Répéter : Choisir Une fois, Tous les jours, Lundi au vendredi, Lundi au samedi, Samedi et dimanche ou Manuel.

Lorsque Manuel est nécessaire, appuyez sur la touche pour sélectionner le jour approprié de la semaine. Appuyez sur la touche ENTER sur le jour voulu et la marque (√) s'affichera.

Il est possible de régler directement les heures et les minutes en appuyant sur les touches numériques de la télécommande. Arrêt automatique

Lorsque la minuterie est activée, le téléviseur s'éteint si aucune commande n'est activée dans les trois heures qui suivent la mise sous tension du téléviseur par la minuterie. Cette fonction est seulement disponible en mode Minuterie activée et évite toute surchauffe lorsque le téléviseur est sous tension pendant une période prolongée (pendant les vacances, par exemple).

Réglage de la minuterie de mise en veille

Cette minuterie est activée automatiquement le téléviseur après le délai choisi (30, 60, 90, 120, 150 et 180 minutes).

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER. Appuyer sur la touche ou pour sélectionner Heure, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner Mise en veille, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner la minute. Le réglage de la minuterie fait passer automatiquement l'Activation sur On.

Pour annuler la mise en veille:

Appuyer sur la touche pour sélectionner Activation.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

Réglage facile

1 Appuyer sur la touche TOOLS de la télécommande. 2 Appuyer sur la touche ou pour sélectionner Mise en veille, puis sur ENTER. 3 Appuyer sur la touche ou pour sélectionner la minute, puis sur ENTER. 4 Pour quitter, appuyer sur la touche EXIT ou TOOLS.

Sélection de la langue de menu

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Langue, suivie de la touche ENTER.

2 Appuyer sur la touche ou pour choisir la langue appropriée:

English, Espagnol ou Français, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

Affichage des sous-titres codés (messages à l'écran) - numériques

La fonction de sous-titrage numérique est compatible avec les canaux numériques.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Sous-titrage, suivie de la touche ENTER.

Appuyer sur ENTER pour désélectionner Sous-titrage.

Appuyer sur la touche ▲ ou ▼ pour sélectionner On, suivie de la touche ENTER.

Suite...

4 Appuyer sur la touche ou pour sélectionner Mode Sous-titrage, suivie de la touche ENTER. Appuyer sur la touche ou pour sélectionner le sous-menu désiré (Par défaut, Service1 à Service6, CC1 à CC4 ou Texte1 à Texte4), suivie de la touche ENTER.

Les paramètres Service1~6 en mode de sous-titres numériques ne sont pas toujours disponibles, selon le système de diffusion utilisé. Les options de sous-titres sont disponibles uniquement lorsque les paramètres Par défaut, Service1~Service6 peuvent être sélectionnés en Mode ss-titres codés.

Appuyer sur la touche ou pour sélectionner Sous-titrage, suivie de la touche ENTER. Appuyer sur la touche ou pour sélectionner Format, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner l'option de sous-titrage désirée, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner les options de sous-titrage désirées (voir les options ci-dessous), suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

L'option de sous-titrage dépend du programme diffusé.

L'expression Par défaut signifie revenir aux de sous-titrage initiaux déterminés par le diffuseur. L'avant-plan et l'arrière-plan ne peuvent être de la même couleur. Les paramètres Opacité avant-plan et Opacité arrière-plan ne peuvent être tous deux régés sur Transparent.

• Format : Cette option permet de choisir entre Par défaut, Petit, Standard et Large. La sélection par défaut est Par défaut.
• Style des polices : Cette option permet de choisir entre Par défaut, Style0 à Style7. Il est possible de choisir le style de police. La sélection par défaut est Par défaut.
• Couleur avant-plan : Cette option permet de chois modifier la couleur du lettrage. La sélection par défaut est Par défaut.
• Couleur arrière-plan : Cette option permet de chois choisir la couleur d'arrière-plan des sous-titres. La sélection par défaut est Par défaut.
• Opacité avant-plan : Cette option permet de chois es caractères.
• Opacité arrière-plan : Cette option permet de choisir 'arrière-plan du sous-titrage.
• Retour par défaut : Cette option rétablit les paramètres par défaut des fonctions suivantes : Format, Style de police, Couleur d'avant-plan, Couleur d'arrière-plan, Opacité d'avant-plan et Opacité d'arrière-plan.

Appuyer sur la touche CC de la télécommande pour sélectionner On ou Off.

La fonction sous-titres codés analogiques fonctionne en mode canal TV analogue ou en mode signal externe. (Selon le signal émetteur, la fonction de sous-titrage analogue peut fonctionner sur les canaux numériques.)

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. 2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Sous-titrage, suivie de la touche ENTER. 3 Appuyer sur ENTER pour désir Sous-titrage.

Appuyer sur la touche ▲ ou ▼ pour sélectionner On, suivie de la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Mode sous-titres codés, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner le sous-menu désiré (Par défaut, CC1 à CC4 ou Text 1 à Text 4), suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

• La sélection par défaut est par défaut.
• CC1: Le principal service de sous-titrage synchronisé. Il s'agit de sous-titrages dans la langue principale qui doivent être synchronisées avec le son, correspondant préféragonent à un cadre particulier.
• CC2: Sous-titrage non synchronisé particulier. Ce canal transmet des données qui ont pour fonction d'accroître l'information transmise par le programme.
• CC3: Service de sous-titrage secondaire synchronisé. Programme alternative données de sous-titrage, généralement dans une seconde langue.
• CC4: Sous-titrage non synchronisé particulier. Options semblables à CC2.
• Text 1: Premier service de texte. Il peut comprendre diverses données qui ne se rapportent pas au programme.
• Text 2: Deuxième service de texte. Données supplémentaires, qui en général ne se rapportent pas au programme.
• Text 3/Text 4: Troisième et quatrième services de texte. Ces canaux de données ne doivent être utilisés que si les fonctions d'affichage Text 1 et Text 2 sont insuffisantes.

La fonction Sous-titrage n'est pas accessible dans les modes COMPOSANT, PC et HDMI(DVI). - L'accessibilité au sous-titrage dépend de l'émission diffusée.

Il est aussi possible d'appuyer sur la touche CC de la télécommande pour régler les sous-titrages à On ou Off.

La mélodie jouée par le téléviseur à l'allumage et à l'arrêt est configurable.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. 2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Paramètres externes, suivie de la touche ENTER. 3 Appuyer sur la touche ENTER pour sélectionner Mélodie.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, Basse, Moyen ou Haute, suivie de la touche ENTER.

• Off : Désactive la fonction Mélodie.
• Bas : Règle le volume Mélodie au niveau bas.
• Moyen: Règle le volume Mélodie au niveau moyen.
• Élevé: Règle le volume Mélodie au niveau élevé.

Appuyer sur la touche EXIT pour quitter.

Aucune mélodie ne se fait entendre

• Si le téléviseur n'émet aucun son parce que la touche MUTE a été enfoncée,
• Lorsque le téléviseur n'émet aucun son parce que l'on a réduit le volume au minimum en appuyant sur la touche VOL −. -Si le téléviseur est éteint par la minuterie.

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.

Réglage de l'effet lumineux

Vous pouvez activer/désactiver la DEL bleue située à l'avant du téléviseur.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Paramètres externes, suivie de la touche ENTER.

2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Effet lumière, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, ModeVeille, Pen. écoute ou Toujours, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

• Off : La DEL est toujours éteinte.
• Modèle : La DEL s'allume lorsque le télévisueur est en mode de mise en veille et s'éteint lorsque le télévisueur est allumé.
• Pench. écoute : La DEL s'allume lorsque le télévisueur est allumé et s'éteint lorsque le télévisueur est éteint.
• Toujours : La DEL est toujours allumée.

Régler l'effet lumière à Off pour réduire la consommation d'énergie.

Le mode Divertissement permet de sélectionner l'affichage et les modes sonores optimaux pour les sports, le cinéma et les yeux.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner Divertissement, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner Off, Sports, Cinéma ou Jeu, suivie de la touche ENTER.

• Off: Désactive la fonction Entertainment.
• Sports: Offre une image et une qualité sonore optimales pour les sports.
• Cinéma : Offre une image et une qualité sonore optimales pour le visionnement de films. L'image et le son sont enrichis.
• Jeux : Offre une image et une qualité sonore optimales pour les yeux. Ce mode accélère la vitesse de jeu d'une console externe branchée au téléviseur.

Appuyer sur la touche EXIT pour quitter.

Si l'un des modes Divertissement est Activé, les paramètres sont verrouillés et ne peuvent être modifiés. Pour régler les modes Image et Son, le mode Divertissement doit être désactivé. Les paramètres du mode Divertissement sont mémorisés pour chaque source d'entrée.

Il est également possible d'appuyer plusieurs fois sur la touche E. MODE de la télécommande pour modifier le paramètre Divertissement.

Fonction économiqueur d'énergie

Cette option ajuste la consommation électrique de l'appareil et permet de faire des économies d'énergie.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner Economiseur énergie, suivie de la touche ENTER.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, Basse, Moyen ou Haute, suivie de la touche ENTER.

Appuyer sur la touche EXIT pour quitter le menu.

• Off: Met le mode économiseur d'énergie hors fonction.
• Basse : Fonctionne en mode standard. Moyen : Passe au mode d'économie d'énergie moyen.
• Élevé : Passe au mode d'économie d'énergie élevé.

Samsung peut offrir des mises à niveau du microprogramme dans le futur. Contacter le centre d'appel Samsung au 1-800-SAMSUNG pour obtenir de l'information sur le téléchargement des mises à jour et sur l'utilisation d'une clé USB. Les mises à jour sont accessibles par le branchement d'une clé USB dans le port USB situé sur le côté du téléviseur.

1 Insérer une clé USB contenant la mise à jour du microprogramme dans le port de mise à jour USB situé à l'arrière du téléviseur. 2 Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

3 Appuyer sur la touche ou pour sélectionner Mise à niveau du logiciel, suivie de la touche ENTER. 4 Appuyer sur la touche ou pour sélectionner USB, suivie de la touche ENTER.

Le message Recherche de la clé USB... Délai : jusqu'à 30 secondes. s'affiche.

Si le micrologiciel du dispositif USB est correctement détecté, le message suivant s'affiche : Remplacer la version xxxx par la version xxxx ? L'appareil se réinitialise après la mise à jour.

Appuyez sur la touche ou pour besoin OK, puis sur ENTER.

La mise à jour est lancée.

Veiller à ne pas débrancher l'alimentation et à ne pas retirer la clé USB pendant l'application des mises à jour.

Le téléviseur s'éteint et se remet en marche automatiquement une fois la mise à jour du microprogramme terminée.

Vérifier la version du microprogramme une fois les mises à jour terminées.

Au moment de la mise à niveau du logiciel, les réglages vidéo et audio effectués seront remplacés par les réglages par défaut (définis en usine).

Il est recommandé de prendre en note les réglages afin de pouvoir les rétablir facilement après la mise à niveau.

États-Unis seulement

Ce produit est protégé par les brevets des États-Unis suivants : US 4 930 158 US 4 930 160

La fonction Puce V bloque automatiquement la diffusion d'émissions pouvant ne pas convenir aux enfants. L'utilisateur doit entrer un nombre d'identification personnel (NIP) avant de pouvoir configurer ou modifier les restrictions relatives de la V-Chip.

La fonction de V-Chip n'est pas offerte en mode HDMI ou Composant.

Configuration du numéro d'identification personnel (NIP)

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner V-Chip, suivie de la touche ENTER.

Le message "Entrer NIP" s'affiche. Entrer le NIP à 4 chiffres.

Le NIP par défaut d'un nouveau télévisuel est 0-0-0-0.

L'écran V-Chip s'affiche.

Appuyer sur la touche ou pour sélectionner Changer NIP, suivie de la touche ENTER. L'écran Changer NIP s'affiche. Choisir et saisir quatre chiffres pour le NIP. Entrer de nouveau le code à 4 chiffres. Le message NIP modifié avec succès est affiché. Le NIP a été enregistré.

Appuyer sur la touche EXIT pour quitter.

Si le NIP est oublié, appuyer sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0: Power Off → MUTE → 8 → 2 → 4 → Power On.

Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner V-Chip, suivie de la touche ENTER.

Le message Entrer NIP s'affiche. Entrer le NIP à 4 chiffres.

L'écran V-Chip s'affiche.

Pour activer la fonction V-Chip, appuyer sur la touche ENTER de façon à On le champ Blocage V-Chip. (Appuyer sur la touche ▲ ou ▼ pour permuter entre On et Off).

Appuyer sur la touche ENTER.

Appuyer sur la touche EXIT pour quitter.

Configuration des restrictions à l'aide du système "contrôle TV parental

Premièrement, crée un numéro d'identification personnel (NIP). Active ensuite la fonction V-Chip. (consulter la section précédente). Le contrôle parental se configure de deux façons : à l'aide du contrôle parental du téléviseur ou à l'aide des classifications de la MPAA.

Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner V-Chip, suivie de la touche ENTER.

Le message Entrer NIP s'affiche. Entrer le NIP à 4 chiffres.

L'écran V-Chip s'affiche. Appuyer sur la touche ▲ ou ▼ pour sélectionner Contrôle parental TV, suivie de la touche ENTER.

Suite...

4 L'écran contrôle parental TV s'affiche.

Appuyer sur la touche ou pour sélectionner une des six classifications, établies en fonction de l'âge.

• TV-Y: Tous les enfants. Les thèmes et éléments de cette émission ont été spécialement conçus pour un public très jeune, notamment les enfants de deux à six ans.
• TV-Y7 : Vise des enfants plus âgés. Les thèmes et éléments de cette émission peuvent comprendre un certain niveau de violence physique ou de comédie, ou peut faire l’affaire aux enfants de moins de sept ans.
• TV-G: Public de tous âges. Cette émission ne comporte aucune ou peu de violence, aucun langage rude ni dialogue ou situation à connotation sexuelle.
• TV-PG: Surveillance parentale recommandée. Cette émission peut contenir du langage grossier peu fréquent, de la violence limitée ainsi que certaines situations ou dialogues à connotation sexuelle.
• TV-14 : Supervision des parents fortement recommandée. Cette émission peut inclure des thèmes évolués, des scènes à connotation sexuelle, du langage rude et de la violence plus intense.
• TV-MA: Adultes seulement. Cette émission peut inclure des thèmes destinés aux adultes, un langage vulgaire, de la violence explicite et des scènes à connotation clairément sexuelle.

Appuyer sur la touche ENTER. En fonction de la configuration existante, le symbole “ ” est sélectionné. (Vide = Débloqué, = Bloqué) Pendant que le symbole “ ” est sélectionné, appuyer sur la touche ENTER pour bloquer ou débloquer la classification.

Pour désirer une classification différente, appuyer sur la touche ou et répéter les étapes précédentes.

Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications.

Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.

Les classifications TV-Y7-, TV-Y7+, TV-G, TV-SP, TV-14 et TV-A comportent des options supplémentaires.

Voir l'étape suivante pour changer les sous-classifications ci-dessous:

TOUT: Bloquer toutes les classifications.

L: Langage pour adultes.

• FV: Fantastique, violence.
• S: Situations à connotation sexuelle.

D: Dialogues à connotation sexuelle.

V: Violence.

La fonction V-Chip permet de bloquer automatiquement certaines classifications "plus restrictives". Par exemple, si la classification TV-Y est bloquée, la classification TV-Y7 est automatiquement bloquée. De la même façon, si la classification TV-G est bloquée, toutes les classifications du groupe "jeunes adultes" sont aussi bloquées (TV-G, TV-PG, TV-14 et TV-MA). Les sous-classifications (D, L, S et V) sont regroupées de la même façon. (Consulter la prochaine section.)

6 Configuration des sous-classifications FV, D, L, S et V Pour commencer, sélectionner une des classifications suivantes : TV-7-, TV-7+, TV-G, TV-S, TV-14 ou TV-A (voir l'objet 4) ; appuyer ensuite sur la touche ENTER.

Le symbole “ ” s'affiche pour chaque sous-classification. Lorsque le symbole est sélectionné, appuyer sur la touche pour accéder à une sous-classification. Appuyer sur la touche ENTER pour bloquer la sous-classification. Pour désirer une classification différente, appuyer sur la touche ou et répéter les étapes précédentes.

Appuyer sur la touche EXIT pour quitter tous les écrans. (ou passer à la section suivante et configurer des restrictions supplémentaires selon les codes MPAA).

Ces classifications se répartissent en deux groupes distincts : TV-Y- et TVY7+ (jusqu'à 7 ans) et TV-G à TV-A (tous les autres). Les restrictions de ces deux groupes s'appliquent indépendamment : Si une famille compte de très jeunes enfants ainsi que de jeunes adults, les classifications doivent être définies séparément pour ces groupes.

Le système de classification MPAA, qui est basé sur les codes établis par la Motion Picture Association of America (MPAA), s'applique à tout aux longs métrages. Si la fonction V-Chip est activée, les émissions classées offensantes (système de classification des émissions ou MPAA) sont automatiquement bloquées.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner V-Chip, suivie de la touche ENTER.

Le message Entrer NIP s'affiche. Entrer le NIP à 4 chiffres.

L'écran V-Chip s'affiche.

Appuyer sur la touche ou pour sélectionner Catégories MPAA, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner la restriction appropriée.

Appuyer sur la touche ENTER pour activer la restriction sélectionnée.

Le symbole “ ” s'affiche. Pendant que le symbole “ ” est sélectionné, appuyer sur la touche ENTER pour bloquer ou débloquer la classification.

Appuyer sur la touche EXIT pour quitter le menu.

Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications.

Bloquer tout : Appuyer sur cette touche pour bloquer toutes les classifications.

• G: Public de tous âges (aucune restriction).
• PG: Surveillance parentale recommandée.
• PG-13 : Surveillance des parents fortement recommandée.
• R: Réserve aux adultes. Les enfants de moins de 17 ans devraient être accompagnés d'un adulte.
• NC-17: Non recommandé pour les enfants de moins de 17 ans.
• X: Adultes seulement.
• NR: Non classé.

La fonction V-Chip bloque automatiquement toute classification "plus restrictive".

Par exemple, si la classification PG-13 est bloquée, les classifications R, NC-17 et X sont automatiquement bloquées.

Suite...

Configuration des restrictions à l'aide de l'option anglais canadien (pour les modèles canadiens)

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner V-Chip, suivie de la touche ENTER. Le message Entrer NIP s'affiche. Entrer le NIP à 4 chiffres. 3 L'écran V-Chip s'affiche. Appuyer sur la touche ▲ ou ▼ pour sélectionner Anglais canadien, suivie de la touche ENTER. 4 Appuyer sur la touche ou pour sélectionner la restriction appropriée. Appuyer sur la touche ENTER pour activer la restriction sélectionnée. Le symbole " " s'affiche.

Appuyer sur la touche EXIT pour quitter le menu.

Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications.

Bloquer tout : Appuyer sur cette touche pour bloquer toutes les classifications.

C: Émissions destinées aux enfants de moins de 8 ans. - C8+: Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. - G: Émissions grand public convenant à tous les auditoires. - PG: Surveillance parentale. - 14+: Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux auditeurs de moins de 14 ans. - 18+: Émissions pour adultes.

La fonction V-Chip bloque automatiquement toute classification "plus restrictive". Par exemple, si la classification G est bloquée, les classifications PG, 14+ et 18+ sont automatiquement bloquées.

1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER. 2 Appuyer sur la touche ou pour sélectionner V-Chip, suivie de la touche ENTER. Le message Entrer NIP s'affiche. Entrer le NIP à 4 chiffres. 3 L'écran V-Chip s'affiche. Appuyer sur la touche ▲ ou ▼ pour sélectionner Français canadien, suivie de la touche ENTER. 4 Appuyer sur la touche ou pour sélectionner la restriction appropriée. Appuyer sur la touche ENTER pour activer la restriction sélectionnée. Le symbole " " s'affiche.

Appuyer sur la touche EXIT pour quitter le menu.

Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications. Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.

G: Général. - 8 ans+ : Émissions non recommandées pour les jeunes enfants. - 13 ans+ : Émissions pouvant ne pas convenir aux enfants de moins de 13 ans. - 16 ans+ : Émissions ne convenant pas aux enfants de moins de 16 ans. - 18 ans+ : Émissions réservées aux adults.

La fonction V-Chip bloque automatiquement toute classification "plus restrictive". Par exemple, si la classification 8 ans+ est bloquée, les classifications 13 ans+, 16 ans+ et 18 ans+ sont automatiquement bloquées.

Suite...

Fonction v-chip pour les canaux numériques

Il est possible d'utiliser les informations relatives au contrôle parental pour l'écoute de canaux numériques.

1. Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER.

Appuyer sur la touche ou pour sélectionner V-Chip, suivie de la touche ENTER.

Le message Entrer NIP s'affiche. Entrer le NIP à 4 chiffres.

L'écran V-Chip s'affiche. Appuyer sur la touche ▲ ou ▼ pour sélectionner Catég. américaine téléchargeable, suivie de la touche ENTER.

S'il n'est pas possible de télécharger les informations de la station émettrice, le menu Catég. américaine téléchargeable est désactivé. Les informations relatives au contrôle parental sont automatiquement téléchargées pendant le visionnement de canaux numériques. Cela peut prendre quelques secondes. Le menu Catég. américaintéléchargeable est de nouveau accessible une fois les informations téléchargées de la station émettrice. Cependant, selon les informations de la station émettrice, elle pourrait ne pas être accessible.

4 Appuyer sur la touche ou pour sélectionner la restriction appropriée.

Appuyer sur la touche ENTER pour activer la restriction sélectionnée.

Le symbole s'affiche.

Appuyer sur la touche EXIT pour quitter le menu.

Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications. Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications. Les niveaux de contrôle parentale varient selon la station émettrice. Le nom de menu par défaut et les modifications de catégories américaines téléchargeables varient selon les informations téléchargées. Même si l'affichage à l'écran est dans une autre langue, le menu Catég. américaine téléchargeable ne s'affiche qu'en anglais. La classification permet de bloquer automatiquement certaines classifications plus restrictives. Les titres de classification (par exemple : Humor Level) et les classifications (par exemple : DH, MH, H) peuvent varier selon la station émettrice.

Le nombre total de catégories

Si un canal à accès restreint est synchronisé, la fonction V-Chip la bloque. L'écran devient vide et le message suivant s'affiche :

1 Entrer le NIP. Pour rétablir l'image, synchroniser une autre chaîne à l'aide des touches CH ⊙ ou CH ⊙. Dans certains cas (selon la classification des programmes de télévision locaux), la fonction Puce V permet de bloquer tous les canaux. Dans ce cas, utiliser la touche V-Chip en guise de solution d'urgence. 2 Appuyer sur la touche MENU. Appuyer sur la touche ou pour sélectionner Configuration, suivie de la touche ENTER. 3 Appuyer sur la touche ou pour sélectionner V-Chip, suivie de la touche ENTER. 4 Entrer le NIP et appuyer sur la touche ENTER, suivie la touche ou pour désactiver temporairement la fonction Blocage V-Chip.

Si le NIP est oublé, appuyer sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0: Power Off MUTE 8 2 4 Power On.

Qu'est-ce qu'anynet+?

Anynet+ est un système de réseau audiovisuel qui permet, à l'aide de la télécommande Samsung, de commander tous les appareils audiovisuels Samsung raccordés.

Branchement d'appareils anynet+

Le système Anynet+ peut être utilisé uniquement avec les appareils audiovisuels Samsung équipés de la fonction Anynet+. Pour vous assurer que votre appareil audiovisuel Samsung est doté de cette fonction, vérifiez si une marque Anynet+ figure sur votre appareil.

Pour brancher directement au téléviseur

Raccorder la prise [HDMI 1], [HDMI 2] ou [HDMI 3] du téléviseur à la prise de sortie HDMI OUT de l'appareil Anynet+ correspondant à l'aide du câble HDMI.

Pour brancher à un cinéma maison

1 Raccorder la prise [HDMI 1], [HDMI 2] ou [HDMI 3] du téléviseur à la prise de sortie HDMI OUT de l'appareil Anynet+ correspondant à l'aide du câble HDMI. 2 Raccorder la prise d'entrée HDMI IN du cinéma maison et la prise de sortie HDMI OUT de l'appareil Anynet+ correspondant à l'aide du câble HDMI.

Brancher le câble optique entre la sortie audionumérique optique du téléviseur et l'entrée audionumérique du système de cinéma maison. Ne brancher qu'un seul système de cinéma maison. Dans le cas de la connexion indiquée ci-dessus, la prise optique n'offre que deux canaux audio. Le son provient uniquement des haut-parleurs avant gauche et droit ainsi que du haut-parleur d'extrêmes-graves de la chaîne de cinéma maison. Pour entendre le son en 5.1 canaux, brancher directement la prise de sortie optique DIGITAL AUDIO OUT (OPTICAL) du lecteur DVD ou du câblosélecteur/récepteur satellite (c.-à-d. Appareil Anynet 1 ou 2) sur un amplificateur ou une chaîne de cinéma maison, et non pas sur le téléviseur. Il est possible de brancher un appareil Anynet+ à l'aide du câble HDMI Certains câbles HDMI ne prennent pas en charge des fonctions Anynet+. Anynet+ fonctionne lorsque l'appareil audiovisuel qui le prend en charge est à l'état de veille ou en marche. Anynet+ prend en charge un maximum de 12 appareils audiovisuels. Notez que vous pouvez brancher jusqu'à trois appareils du même type.

Les paramètres suivants permettent d'utiliser les fonctions Anynet+.

Pour utiliser la fonction Anynet+, le Anynet+ (HDMI-CEC) doit être activé.

1 Appuyer sur la touche MENU. Appuyer sur la touche ou pour sélectionner Entrée, puis sur ENTER. 2 Appuyer sur la touche ou pour sélectionner Anynet+ (HDMI-CEC), puis sur ENTER. 3 Appuyer sur la touche ou pour sélectionner Setup, suivie de la touche ENTER. 4 Appuyer sur la touche ou pour sélectionner Anynet+ (HDMI-CEC). 5 Appuyer sur la touche ou pour sélectionner marche, suivie de la touche ENTER.

La fonction Anynet+ (HDMI-CEC) est activée. Si Off est sélectionné, la fonction Anynet+ (HDMI-CEC) est désactivée. Lorsque la fonction de Anynet+ (HDMI-CEC) est désactivée, toutes les opérations Anynet+ connexes sont désactivées.

Régler un appareil anynet+ de sorte qu'il s'arrête automatiquement lorsque le téléviseur est hors tension

4 Appuyer sur la touche ou pour sélectionner Arrêt automatique, suivie de la touche ENTER. 5 Appuyer sur la touche ou pour sélectionner marche, suivie de la touche ENTER.

La fonction Arrêt automatique est activée. Si arrêt est sélectionné, la fonction Arrêt automatique est désactivée.

Appuyer sur la touche EXIT pour quitter le menu.

Le paramètre d'appareil sélectionné de la télécommande du téléviseur doit être réglé à TV pour pouvoir utiliser la fonction Anynet+. Si l'Arrêt automatique est activé, les appareils externes branchés sont également éteints en même temps que le téléviseur. Cependant, si l'appareil est en mode d'enregistrement, il ne pourrait être éteint.

Balayage et permutation entre les appareils Anynet+

1 Appuyer sur la touche TOOLS. La liste des appareils Anynet+ branchés au téléviseur s'affiche. 2 Appuyer sur la touche ou ▼ pour sélectionner un appareil particulier, suivie de la touche ENTER. Le système commande l'appareil sélectionné. 3 S'il est impossible de trouver l'appareil désiré, appuyer sur la touche ▲ ou ▼ pour sélectionner Recherche de connexions, suivie de la touche ENTER.

Le message Configuration de la connexion Anynet+... s'affiche.

Lorsque la recherche d'appareil est terminée, les appareils branchés sont enumerés dans le menu Anynet+.

Permuter vers les appareils sélectionnés peut prendre jusqu'à 2 minutes. Il n'est pas possible d'annuler l'opération de permutation. La durée nécessaire au balayage des appareils dépend du nombre d'appareils branchés. Lorsque le balayage est terminé, le nombre d'appareils trouvés n'est pas affiché. Bien que le téléviseur recherche automatiquement tous les appareils lorsqu'il est mis en marche à l'aide de la touche POWER, ceux qui sont branchés lorsque le téléviseur est en marche ne sont pas affichés. Dans ce cas, sélectionner Recherche de connexions pour détecter les appareils. Si vous avez sélectionné un appareil audiovisuel externe en appuyant sur la touche SOURCE, il est impossible d'utiliser la fonction Anynet ^+. Veiller à permuter vers un appareil Anynet ^+ à l'aide de la touche TOOLS.

Menu anynet+

Le menu Anynet+ varie selon le type et l'état des appareils Anynet+ branchés au téléviseur.

Menu Anynet+	Description
Regarder la télévision	Permuter d'Anynet+ vers le mode d'émission télévisuel.
Enregistrer	Démarre l'enregistrement. (Ce menu fonctionne uniquement avec un apparéil pouvant enregistrer.)
Menu (Nom/Appareil)	Affiche le menu de l' apparéil raccordé. Exemple : Lorsqu'un enregistrateur DVD est branché, le menu principal de l'enregistrateur DVD s'affiche.
Opération (Nom/Appareil)	Affiche le menu de contrôle de lecture de l' apparéil raccordé. Exemple : Lorsqu'un enregistrateur DVD est branché, le menu de contrôle de lecture de l'enregistrateur DVD s'affiche.
Brancher (Nom/Appareil)	Le téléviseur se branche à l' apparéil correspondant.
Récepteur	Le son sort par le récepteur (cinéma maison). Mais le téléviseur possède une sortie SPDIF. Le son du téléviseur peut donc être envoyé au système de cinema maison.
Configuration	Voues pouvez régler la Anynet+ (HDMI-CEC), la fonction d'arrêt automatique et la détéction de connexions pour l'utilisation de la fonction Anynet+.

Touches de la télécommande du téléviseur accessibles en mode Anynet+

Type d'appareil	État de fonctionnement	Touches accessibles
Appareil Anynet+	Après une permutation vers l'appareil, lorsque le menu de l'appareil correspondant s'affiche à l'écran.	Touches numériques ▲/▼/▲/▶/Touches ENTER Touches de couleur Touche EXIT
	Après la permutation vers l'appareil, pendant la lecture d'un filchier	(Recherche vers l'arrière) (Recherche vers l'avant) (Arrêt) (Lecture/Pause)
Appareil avec symponisseur intégré	Après la permutation vers l'appareil, pendant l'écoute d'une émission télévisée	CH Touche ⋅ / ⋅
Appareil audio	Lorsque le récepteur est activé	Touches VOL ⋅/ ⋅ Touche MUTE

La fonction Anynet+ n'est accessible que lorsque la télécommande est réglée à TV. La touche REC ne fonctionne qu'à l'état d'écoute de la télévision. Il est impossible de contrôler les appareils Anynet+ à l'aide des touches du panneau latéral. Il est possible de contrôler les appareils Anynet+ à l'aide du téléviseur. Il est possible que la télécommande du téléviseur ne fonctionne pas dans certaines conditions. Le cas échéant, re-sélectionner l'appareil Anynet+. Les fonctions Anynet+ ne fonctionnent pas avec des produits d'autres marques. En mode Anynet+, il se peut que les touches de couleur ne fonctionnent pas correctement. Les fonctions () peuvent varier selon l'appareil.

Enregistrement

Il est possible d'enregistrer une émission télévisée à l'aide d'un enregistrateur.

Appuyer sur la touche TOOLS.

L'enregistrement commence. (Seulement lorsqu'un appareil d'enregistrement Anynet+ est branché.)

Il est possible d'enregistrer les flux à la source en sélectionnant Enregistrement après avoir appuyé sur la touche TOOLS. Avant d'enregistrer, vérifier si la prise d'antenne est correctement branchée à l'appareil enregistrer. Pour la connexion de l'antenne à l'appareil enregistrer, consulter le guide d'utilisation. Avant d'enregistrer, vérifier si la prise d'antenne est correctement branchée à l'appareil enregistrer. Pour la connexion de l'antenne à l'appareil enregistrer, consulter le guide d'utilisation.

Il est possible d'écouter le son par l'intermédiaire d'un récepteur, que par les haut-parleurs du téléviseur.

1 Appuyer sur la touche MENU. Appuyer sur la touche ou pour sélectionner Entrée, puis sur ENTER. 2 Appuyer sur la touche ou pour sélectionner Anynet+ (HDMI-CEC), puis sur ENTER. 3 Appuyer sur la touche ou pour sélectionner Récepteur, suivie de la touche ENTER. 4 Appuyer sur la touche ou pour sélectionner marche, suivie de la touche ENTER. Il est présent possible d'écouter le son par l'intérmédiaire du récepteur. 5 Appuyer sur la touche EXIT pour quitter le menu. Lorsque le récepteur (chaîne de cinéma maison) est réglé à Activé, il est possible d'entendre du son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (antenne), il transmet le son en 5.1 canaux au récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au téléviseur à l'aide d'un câble HDMI, seul un son deux canaux sera émis par le récepteur de la chaîne de cinéma maison. Si le récepteur ne prend en charge que le son, il peut ne pas figurer dans la liste des appareils. Le récepteur fonctionnera lorsque la prise d'entrée optique sera reliée à la prise de sortie optique du téléviseur. Lorsque le récepteur est en mode d'écoute, certaines restrictions relatives à la fonction ISI et aux fonctions audio (fonction MTS, langue préférée) s'appliquent. Si l'alimentation du téléviseur est coupée lorsque le Récepteur est sous tension (déconnexion du cordon d'alimentation ou panne d'électricité), la Haut-parleur TV pourrait être désactivée au moment où le téléviseur sera rallumé.

Liste de vérification avant de faire une demande de service

Symptôme	Solution
Anynet+ ne fonctionne pas.	■ Vérifier si l'appareil est bien un apparéil Anynet+. Le système Anynet+ ne prend en charge que les apparèils Anynet+. ■ Ne brancher qu'un seul récepteur (cinéma maison). ■ Vérifier si le cordon d'alimentation de l' apparéil Anynet+ est bien branché. ■ Vérifier les branchements des cables video/ audio/HDMI de l' apparéil Anynet+. ■ Vérifier si Anynet+ (HDMI-CEC) est activé dans le menu Configuration d'Anynet+. ■ Vérifier si la télécommande est en mode TV. ■ Vérifier s'il s'agit de la télécommande exclusive Anynet+. ■ Anynet+ ne fonctionne pas dans certaines conditions. (recherche de canaux, Pré-t-a-l'emploi,etc) ■ Au moment du branchement ou du débranchement du cable HDMI, s assurer d'effectuer une nouvelle recherche des apparèils ou de redémarrer le téléviseur. ■ Vérifier si la fonction Anynet+ de l' apparéil Anynet+ est activée.
Je souhaite lancer Anynet+.	■ Vérifier si l' apparéil Anynet+ est bien branché au téléviseur et vérifier si Anynet+ (HDMI-CEC) est activé dans le menu Configuration d'Anynet+. ■ Appuyer sur la touche TV de la télécommande du téléviseur pour permuter vers le téléviseur. Appuyer ensuite sur la touche Anynet+ pour afficher le menu Anynet+ et sélectionner le menu désiré.
Je souhaite quitter Anynet+.	■ Sélectionner Écouter la télévision dans le menu Anynet+. ■ Appuyer sur la touche SOURCE de la télécommande du téléviseur pour sélectionner un apparéil autre que les apparèils Anynet+. ■ Appuyer sur les touches CH, CH LIST, PRE-CH, FAV.CH, ou autre pour passer au mode TV. (Remarque: le bouton des canaux ne fonctionne que si chaque apparéil Anynet+ à symtonisseur intégré Anynet+ n'est branché.)
Le message Connexion à l' apparéil Anynet+... s'affiche à l'écran.	■ La télécommande ne peut être utilisée pendant la configuration d'Anynet+ ou pour la permutation vers un mode de visionnement. ■ Utiliser la télécommande lorsque le réglage d'Anynet+ ou la permutation vers le mode de visionnement sont terminés.
L' apparéil Anynet+ ne lit pas.	Vous ne pouvez pas utiliser la fonction lecture lorsque le mode Pré-t-a-l'emploi est en cours d'exécution.
L' apparéil branché n'est pas affchéé.	■ Vérifier si l' apparéil prend en charge les fonctions Anynet+. ■ Vérifier si le cable HDMI est bien branché. ■ Vérifier si Anynet+ (HDMI-CEC) est activé dans le menu Configuration d'Anynet+. ■ Rechercher les apparèils Anynet+ à nouveau. ■ Seul le cable HDMI permet de branchier un apparéil Anynet+. Certains cables HDMI ne prennant pas en charge des fonctions Anynet+.
L'émission ne peut pas être enregistrée.	Vérifier si la prise d'antenna sur l' apparéil enregistreur est branchée correctement.
Le son du téléviseur ne sort pas par le récepteur.	Brancher le cable optique entre le téléviseur et le récepteur.

Fixation du téléviseur au mur

Le fait de tirer, de pousser ou de monter sur le téléviseur peut en provoquer la chute. Il faut s'assurer que les enfants ne grimpent pas sur le téléviseur et qu'ils ne le déstabilisent pas, car il pourrait se renverser et causer des blessures sérieuses, voir la mort. Suivez toutes les mesures de sécurité indiquées sur la brochure. Pour une stabilité accrue, installez un dispositif anti-chute tel qu'indiqué ci-dessous.

Pour éviter la chute du téléviseur

1 Poser les vis dans les pièces de retenue et les visser fermement dans le mur. S'assurer que les vis sont bien visées au mur.

Il pourrait s'avérer nécessaire d'utiliser des douilles d'ancrage selon le type de mur.

Comme les pièces de retenue, les vis et la corde ne sont pas fournis, il faut les acheter.

Retirer les vis à l'arrière du téléviseur, au centre, passer les vis dans les pièces de retenue, puis reposer les vis sur le téléviseur.

Il se peut que le produit soit dépourvu de vis. Le cas échéant, il faut acheter les types de vis suivants.

3 Relier les pièces de retenue du téléviseur à celles du mur à l'aide d'une corde solide, puis bien nouer cette dernière.

Installer le téléviseur à proximité du mur de manière qu'il ne se renverse pas vers l'arrière. Pour nouer la corde de façon sécuritaire, les pièces de retenue murales doivent être fixées à une hauteur identique ou inférieure à celles du téléviseur. Dé nouer la corde avant de déplacer le téléviseur.

4 S'assurer que tous les points d'ancrage sont solides. Il faut les vérifier périodiquement afin de détecter tout signe de fatigue. En cas de doute au sujet des points d'ancrage, communiquer avec un installateur professionnel.

Si le téléviseur semble éprouver un problème, consulter d'abord cette liste des problèmes et solutions possibles. Si aucun de ces conseils ne permet de corriger le problème, communiquer avec le service à la clientèle de Samsung en composant le 1-800-SAMSUNG.

Problème	Solution possible
Image de mauvaise qualité.	Essayer un autre canal.Réorienter l'antenne.Vérifier toutes les branchements de câbles.
Son de mauvaise qualité.	Essayer un autre canal.Réorienter l'antenne.
Pas d'image ni de son.	Essayer un autre canal.Appuyer sur la touche SOURCE.Vérifier si le téléviseur est branché.Vérifier les branchements de l'antenne.Vérifier que la touche MUTE n'est pas enforcée.
Aucun son ou le son est trop faible au volume maximum.	En premier lieu, vérifier le volume des apparèils branchés au téléviseur (récepteur numérique, lecteur DVD, Cableselecteur, magnétoscope, etc.). Régler ensuite le volume du téléviseur en conséquence.
Défilament vertical de l'image.	Vérifier toutes les branchements de cables.
Fonctionnement anormal du téléviseur.	Débrancher le téléviseur pendant 30 secondes, le rebrancher et le rallumer.
Le téléviseur ne s'allume pas.	Vérifier que la prise murale fonctionne.
La télécommande fonctionne mal.	Remplacer les piles de la télécommande.Nettoyer l'extrémité supérieure de la télécommande (hublot de transmission).Vérifier les bornes des piles.Appuyer sur la touche TV pour régler la télécommande au mode TV.Vérifier s'il y a des piles dans la télécommande.Vérifier si les bornes " + " et " - " des batteries sont insérées correctement.
Problème d'écran en diffusion numérique.	Vérifier la puissance du signal numérique et l'entrée de l'antenne.
L'image est trop pâle ou trop foncée.	Régler la luminosité et le contraste UTILiser le réglage de précision.
L'image est trop grande ou trop petite.	Redimensionner l'image.
La qualité visuelle des canaux numériques varie.	La qualité visuelle des canaux numériques peut varier selon la méthode de production d'origine (analogue ou numérique).- Si la méthode de production d'origine est numérique : Une émission de haute qualité visuelle.- Si la méthode de production d'origine est analogue : Le programme numérique affché à l'écran est un programme analogue à l'origine, mais converti au format numérique. La qualité visuelle est de calibre SD (définition standard).
L'écran est noir et le tímein d'alimentation clignote.	Sur l'ordinateur, Sur l'ordinateur, vérifier l'alimentation et le cable de signal.Le téléviseur est en mode d'économie d'énergie.Déplacer la souris de l'ordinateur ou appuyer sur une touche du clavier.
	Sur le matériel, vérifier le mode (STB, DVD, etc.), l'alimentation et le cable de signal.Le téléviseur est en mode d'économie d'énergie.Appuyer sur la touche Source du panneau ou de la télécommande.Eteindre le téléviseur et le rallumer.
Même si le téléviseur indique HD, la qualité visuelle n'est pas satisfaisante.	L'indication HD (haute définition) affichée lors d'un changement de poste ou lorsque la touche Information de la télécommande est enfoncée signifie que le canal sélectionné est un canal numérique.Si le diffuseur converti un signal analogue au format numérique et transmet ce signal, il est possible que la qualité visuelle ne soit pas parfait.
L'image déteriorée apparait dans un angle de l'écran.	Si la fonction Numération seulement est sélectionnée sur un apparéil externe, l'image déteriorée peut apparätre dans un angle de l'écran. Ce dommage est causé par les apparéils externes et non par le téléviseur.
Un son étrange se fait entendre.	Cela est causé par le fonctionnement des apparéils; il ne s'agit pas d'une défectuosity.
Le message "rétablit tous les paramètres aux réglages prédéfinis" s'affiche.	Ce message s'affiche lorsque vous appuyez et maintainez la touche EXIT,enforcée pendant un moment.Les valeurs par défaut du produit sont rétablesselon les paramètres prédéfinis à l'usine.

Cet écran à plasma compte des sous-pixels (2,359,296 pixels (pour les modèles de 42 po) / 3,147,264 pixels (pour les modèles de 50 po)) dont la production exige une technologie de pointe. Toutefois, il peut y avoir des pixels plus lumineux ou plus sombres à l'écran. Ces derniers n'ont aucune incidence sur le rendement du produit.

Lorsque le support mural est monté, la position du téléviseur peut être facilement ajustée.

Panneau arrière du téléviseur Auto fixation murale

Pour entrer dans le menu

1 Appuyez sur la touche de la télécommande.

L'écran de réglage du support mural s'affiche.

Si l'écran de réglage du support mural ne s'affiche pas lorsqu'on clique sur une touche de direction pendant que le téléviseur est en marche, utilisez le menu pour l'afficher.

• Appuyez sur la touche MENU pour afficher le menu. Appuyez sur la touche

ou pour sélectionner Configuration, suivie de la touche ENTER.

• Appuyez sur la touche ou pour sélectionner Paramètres externes, suivie de la touche ENTER.
• Appuyez sur la touche ou pour sélectionner Réglage du support mural, suivie de la touche ENTER.

Mémorisation de la position

2 Régalez à la position souhaitée à l'aide des touches ▲,▼,◀,▶

Si vous appuyez sur une touche fléchée lorsqu'il n'y a pas d'affichage à l'écran du téléviseur, l'écran de réglage s'affiche alors. Appuyez sur la touche INFO pour réinitialiser. Appuyez sur la touche < ou > pour sélectionner Oui, puis sur ENTER.

La position est initialisée au réglage par défaut.

Appuyez sur la touche bleue.

Appuyez sur les touches et pour sélectionner un mode de sauvegarde à partir des Position1, Position2 ou Position3 afin de sauvegarder la position en cours.

Pour ne pas sauvegarder la position en cours, appuyez sur la touche RETURN. Vous ne pouvez pas utiliser les touches de couleur pendant que vous sélectionnez un mode de sauvegarde.

Appuyez sur ENTER pour sauvegarder.

Lorsque la Position1 est sélectionnée, le message Position en cours sauvegardée comme Position1. s'affiche.

5 Appuyez sur la touche ENTER.

La position sauvegardée s'affiche à gauche de l'écran.

Réglage à la position mémorisée

1 Effectuez l'étape 1 de la fonction Pour entrer dans le menu. 2 En appuyant sur une touche de couleur (rouge, verte, jaune), le support mural à réglage automatique se règle sur la position mémorisée.

Vous pouvez régler le support mural sur une des trois positions prérégliées en appuyant sur les touches rouge (Position1), verte (Position2) ou jaune (Position3). Si vous réglez la position après avoir activé une position préréglée, l'affichage disparaît.

Pour l'installation, reportez-vous au guide d'installation fourni avec le support mural. Pour installer le téléviseur ainsi que pour installer et déplacer le support mural, adressez-vous à une société spécialisée en installation. Ce dispositif doit être utilisé pour poser le support mural sur un mur. Pour le fixer à d'autres matériaux, veuillez communiquer avec votre détaillant. Le support mural automatique ne fonctionne pas lorsque la fonction Anynet+ est activée.

Cas B. Installation d'un support mural d'un autre fabricant

Fixer le support mural en utilisant la plage de couple de 15 kgf/cm ou moins. S'assurer que les pièces ne seront pas endommagées si le couple se trouve à l'extérieur de la plage indiquée. 2 La trousse d'accessoires contient une pièce de fixation - un anneau [①] pour fixer les supports muraux d'autres fabricants sur un téléviseur Samsung. (Cas B)

Installez votre support mural sur un mur massif perpendiculaire au plancher.

Pour le fixer à d'autres matériaux, veuillez communiquer avec votre détaillant.

Si vous l'installez au plafond ou sur un mur incliné, il risque de tomber et de causer des blessures.

Type de produit	pouces	Spéc. VESA (A * B)	Vis standard	quantité
LCD-TV	23 ~ 26	200 * 100	M4	4
	32 ~ 40	200 * 200	M6
	46 ~ 52	400 * 400600 * 400	M8
	57	700 * 400(Non VESA)
	57 ~ 70	800 * 400
	80 ~	1400 * 800
PDP-TV	42 ~ 58	400 * 400600 * 400	M8	4
	63	676 * 407(Non VESA)		6
	63 ~ 70	800 * 400		4
	80 ~	1400 * 800		4

Nous offrons les dimensions standard pour les yeux d'installation murale, indiquées dans le tableau ci-dessus.

Un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage sont comprises avec l'achat de notre jeu d'installation murale. Ne pas utiliser de vis plus longues que les dimensions standard : elles pourraient endommager l'intérieur du téléviseur. En ce qui a trait aux supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer selon leurs spécifications. N'utilisez pas de vis non conformes aux spécifications de vis standard VESA.

Ne serrez pas trop les vis, cela pourrait endommager le produit ou en provoquer la chute et causer des blessures.

Samsung décline toute responsabilité dans le cas où de tels accidents se produisent.

Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnées par l'utilisation d'un support mural autre que VESA ou non recommandé, ou si le consommateur ne suit pas les instructions d'installation du produit.

Nos modèles de 145 cm (57 po) et 160 cm (63 po) ne sont pas conformes aux spécifications VESA. Par conséquent, vous devez utiliser notre ensemble de fixation conçu pour ces modèles. Ne dépassez pas une inclinaison de 15 degrés lorsque vous fixez ce téléviseur.

N'installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter.

À l'aide des six vis servant à immobiliser le support et l'écran, fixer fermement l'écran au support. (L'aspect extérieur de l'appareil peut être différent de celui du modèle illustré.)

Mise en garde

Fixer fermement le support au téléviseur avant de le déplacer, car le support risque de tomber et de causer des blessures sérieuses.

Le téléviseur doit être transporté par au moins deux personnes. Ne jamais déposer le téléviseur sur le sol afin d'éviter d'endommager l'écran. Toujours ranger le téléviseur en position verticale.

Dans le cas d'une installation murale du téléviseur, fixer le couvercle 1 sur le support à l'aide des deux vis fournies.

Spécifications

Modèle	PN42A450P1D	PN50A450P1D
Taille de l'écran (en diagonal)	42 po	50 po
Résolution PC	1024 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Son(Sortie)	10+10 W	10+10 W
Dimension (L x H x P)
Corps	41.5 X 26.3 X 3.7 pouces(1055.0 X 667.4 X 93.2 mm)	48.4 X 29.8 X 3.8 pouces(1230.2 X 755.7 X 95.0 mm)
Avec support	41.5 X 28.5 X 12.4 pouces(1055.0 X 724.9 X 315.9 mm)	48.4 X 32.0 X 12.4 pouces(1230.2 X 812.7 X 315.9 mm)
Poids
Corps	59.3 lbs (26.9 Kg)	75.4 lbs (34.2 Kg)
Avec support	67.2 lbs (30.5 Kg)	81.6 lbs (37.0 Kg)
Environnement d'utilisation
Température pour le fonctionnement	50 °F à 104 °F (10 °C à 40 °C)
Niveau d'humidité relative pour le fonctionnement	10% à 80%, sans condensation
Température pour l'entreposeage	-4 °F à 113 °F (-20 °C à 45 °C)
Niveau d'humidité pour l'entreposeage	5% à 95%, sans condensation

Appareil numérique de catégorie B. La conception et les spécifications sont sujettes à changement sans préavis.

Pour les caractéristiques d'alimentation et de consommation électrique, voir l'étiquette fixée au produit.

Pivotement du support (Gauche/Droite)

VUE DE DESSUS

VUE AVANT

DIMENSION DU PANNEAU DE PRISES 3.7"H x 7.2"W VUE LATERALE

VUE ARRIÈRE

REMARQUE : Tous les dessins ne sont pas

nécéssairement des représentations à l'échelle.

Certaines dimensions peuvent avoir été changées

sans vis. Mesurez les dimensions de chaque u

avant de procéder à des travaux de menuiserie.

Nous n'assumons aucune responsabilité pour les

Erreurs typographiques ou d'impression 8-2006-371-154

REMARQUE : Tous les dessins ne sont pas

nécessairement des représentations à l'échelle.

Certaines dimensions peuvent avoir été changées

sans avis. Mesurez les dimensions de chaque uncuitat de besoin des travaux de couverture

avant de procéder à des travaux de menuisurerie. Neu n'a aucune responsabilité pour le

Nous nassumons aucune responsabilité pour les erreurs orthographiques ou d'impression
