Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. Country
➢ Antenna or Cable must be connected in order to set the time automatically. Pour obtenir un service complet, veuillez enregistrer votre produit à :
écran large de rapport 16:9, ou élargies pour remplir l’écran si le modèle est doté de cette fonction et si les images bougent continuellement. Afficher des graphiques et images fixes à l’écran, comme les barres noires latérales des vidéo pour téléviseur de format standard et les émissions de ce format doivent se limiter à 5 % du temps d’écoute par semaine. En outre, l’affichage d’autres images et textes fixes, comme des rapports boursiers, des jeux vidéos, des logos des stations, des sites Web ou des graphismes et motifs informatiques doit être limité, comme il est indiqué ci-dessus pour tous les téléviseurs. Afficher des images fixes qui ne respectent pas les directives ci-dessus peut causer un vieillissement inégal des écrans à plasma en y créant des images rémanentes, subtiles mais permanentes. Pour éviter ce problème, varier les émissions et les images et regarder principalement des images en mouvement en plein écran, et non pas des motifs fixes ou des barres noires. Dans les modèles d’écran à plasma qui offrent des caractéristiques de format d’image, utiliser ces commandes pour obtenir différents formats en plein écran. Prendre garde au choix des formats et à leur durée d’utilisation. Le vieillissement inégal d’un écran à plasma causé par la sélection et l’utilisation d’un format et les images rémanentes ne sont pas couverts par la garantie limitée de Samsung. États-Unis seulement L’appareil qui accompagne ce guide de l’utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Ce produit est protégé en vertu des brevets américains suivants: 5,991,715, 5,740,317, 4,972,484, 5,214,678, 5,323,396, 5,539,829, 5,606,618, 5,530,655, 5,777,992, 6,289,308, 5,610,985, 5,481,643, 5,544,247, 5,960,037, 6,023,490, 5,878,080, et en vertu de la demande de brevet nº 2001-44713-A1 publiée aux États-Unis. Cette licence permet aux consommateurs d’utiliser le contenu sous licence à des fins non commerciales. Aucun droit n’est accordé à l’égard d’une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s’applique pas aux produits non pourvus d’une licence ni à tout processus conforme à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l’utilisation de cet appareil à des fins d’encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3. Aucun droit n’est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3. Autres pays L’appareil qui accompagne ce guide de l’utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Cette licence permet aux consommateurs d’utiliser le contenu sous licence à des fins non commerciales. Aucun droit n’est accordé à l’égard d’une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s’applique pas aux produits non pourvus d’une licence ni à tout processus conforme à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l’utilisation de cet appareil à des fins d’encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3. Aucun droit n’est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172‑3 ou ISO/IEC 13818‑3. SAMSUNG ELECTRONICS GARANTIE LIMITÉE POUR L’AMÉRIQUE DU NORD Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie, SAMSUNG offrira en plus un service de réparation sous garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés aux États-Unis pendant la période de garantie précisée à l’origine et pour l’acheteur initial seulement. Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG. En plus de la présente garantie, la garantie limitée originale et une facture datée en tant que preuve d’achat doivent être présentées au centre de réparation. Le transport de l’appareil au et à partir du centre de réparation demeure la responsabilité de l’acheteur. Les conditions couvertes ne sont limitées qu’aux vices de matériaux et de fabrication dans des conditions d’utilisation normale. Exclues, mais non pas limitées à, sont les dispositions précisées à l’origine pour le service à domicile ou sur place, durées de réparation minimales et maximales, échanges ou remplacements, accessoires, options, extensions ou produits non durables. Pour obtenir le nom d’un centre de réparation agréé Samsung, appelez sans frais: Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864) Au Canada : 1-800-SAMSUNG

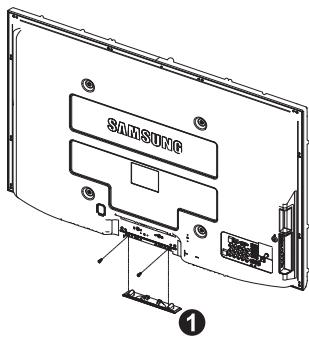

Chaleur à la partie supérieure de l’écran à plasma Le dessus de l’appareil peut devenir chaud après un fonctionnement prolongé alors que la chaleur se dissipe par les orifices de ventilation aménagés dans la partie supérieure de l’écran. Cet état est normal et n’est pas le signe d’une défectuosité du produit. Toutefois, il faut empêcher les enfants de toucher cette partie de l’écran. L’appareil laisse entendre un craquement. Un craquement peut se produire lorsque l’appareil se contracte ou se dilate à cause d’un changement au milieu ambiant, comme la température ou l’humidité. Cela est normal et n’est pas le signe d’une défectuosité. Défauts de cellules L’écran à plasma comporte de 1,230,000 (définition standard) à 3,150,000 (haute définition) pixels dont la création nécessite une technologie hautement perfectionnée. Toutefois, il peut y avoir quelques pixels lumineux ou sombres à l’écran. Ces pixels n’ont aucune incidence sur le rendement du produit. Éviter de faire fonctionner le téléviseur à une température inférieure à 5°C (41°F) Une image fixe affichée trop longtemps peut endommager l’écran à plasma de façon permanente. Le fait de regarder l’écran à plasma en format 4:3 durant une longue période peut laisser des traces de bordures apparaissant à gauche, à droite et au centre de l’écran causées par une différence d’émission de lumière à l’écran. Un DVD ou un jeu vidéo peut avoir le même effet sur l’écran. Les dommages ainsi provoqués ne sont pas couverts par la garantie. Image rémanente à l’écran. Les images fixes des jeux vidéo et des ordinateurs affichées durant une longue période peuvent causer des images rémanentes partielles. Pour éviter cet effet, réduire la luminosité et le contraste lorsque des images fixes doivent rester longtemps à l’écran. Garantie La garantie ne couvre pas les dommages causés par la rémanence. L’image rémanente n’est pas couverte par la garantie.
■ Branchement des antennes VHF et UHF 9 ■ Branchement du câble de télédistribution 10 ■ Branchement d’un lecteur DVD ou d’un câblosélecteur ou récepteur (décodeur) à l’aide d’un câble HDMI 11 ■ Branchement d’un lecteur DVD, câblosélecteur ou récepteur (décodeur) à l’aide d’un câble DVI 11 ■ Branchement d’un lecteur DVD, câblosélecteur ou récepteur (décodeur) à l’aide de câbles de composant.... 12 ■ Branchement d’un caméscope 12 Affichage des paramètres 19 Affichage des menus 20 Mémorisation des canaux 20 Pour choisir la source 22 Pour entrer le nom de la source d’entrée 22
■ ■ Configuration des options d’image 26 Utilisation de la fonction 3D 32 Rétablir les réglages de l’image sur les réglages par défaut 33
■ Sélection d’une piste de son multicanaux - analogique.... 36 Contrôle automatique du volume 36 Activation et désactivation des haut-parleurs du téléviseur 37 ■ Branchement du casque d’écoute (vendu séparément)... 37

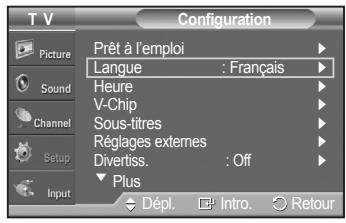

■ Sélection de la langue de menu 50 ■ Affichage des sous-titres codés (messages à l’écran) - numériques 50 ■ Affichage des sous-titres codés (messages à l’écran) - analogiques 52 ■ Réglage de la mélodie de marche/arrêt du téléviseur 53 ■ Réglage de l’effet lumineux 53 ■ Réglage du mode Divertissement 54 ■ Fonction économiseur d’énergie 54 ■ Mise à jour du logiciel 55 ■ Fonction Puce V 56 ■ Réglage du mode de liste des canaux par défaut... 41 ■ Identification des canaux 42 ■ Syntonisation précise des canaux analogiques 42 ■ Contrôle de l’intensité du signal numérique 43

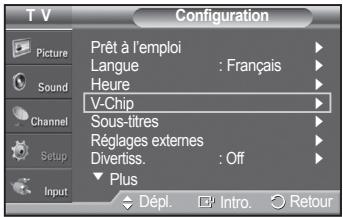

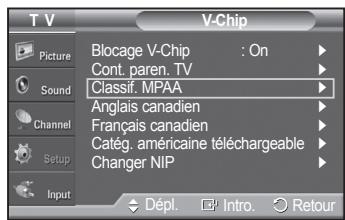

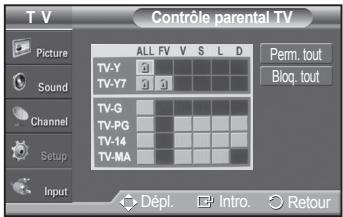

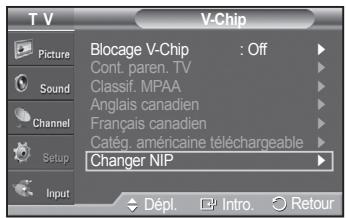

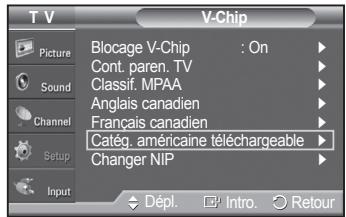

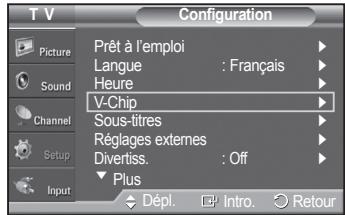

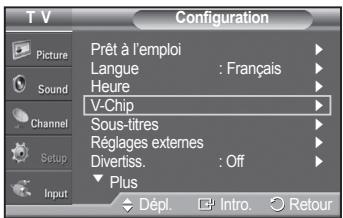

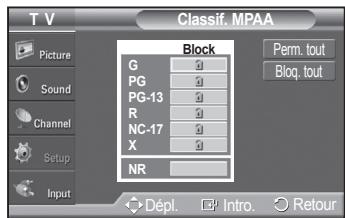

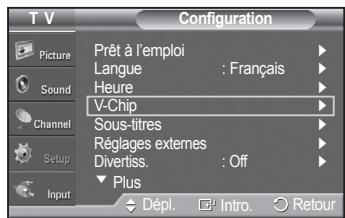

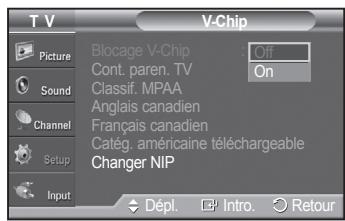

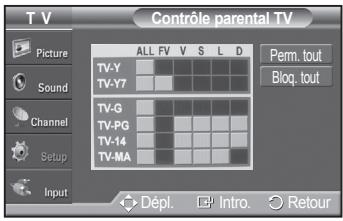

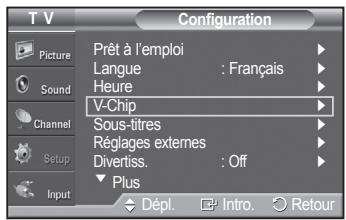

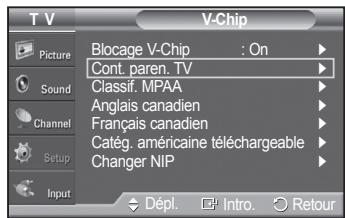

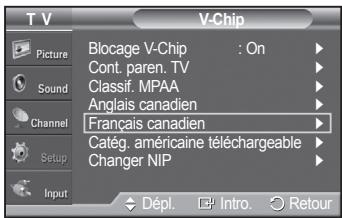

■ ■ Fonction de contrôle parental V-Chip. Excellents interface et réseautage numérique : Grâce au syntoniseur numérique HD intégré, les diffusions HD peuvent être visualisées sans récepteur. • Excellente qualité d’image - La technologie DNIe offre des images d’une clarté s’approchant de la réalité. • SRS TruSurround XT - SRS TruSurround XT offre un système ambiophonique Dolby virtuel. • Connexion HDMI/DVI du PC au téléviseur.
Piles AAA (4301-000103) (N’est pas disponible dans toutes les agences)
S-VIDÉO (3301-001305)

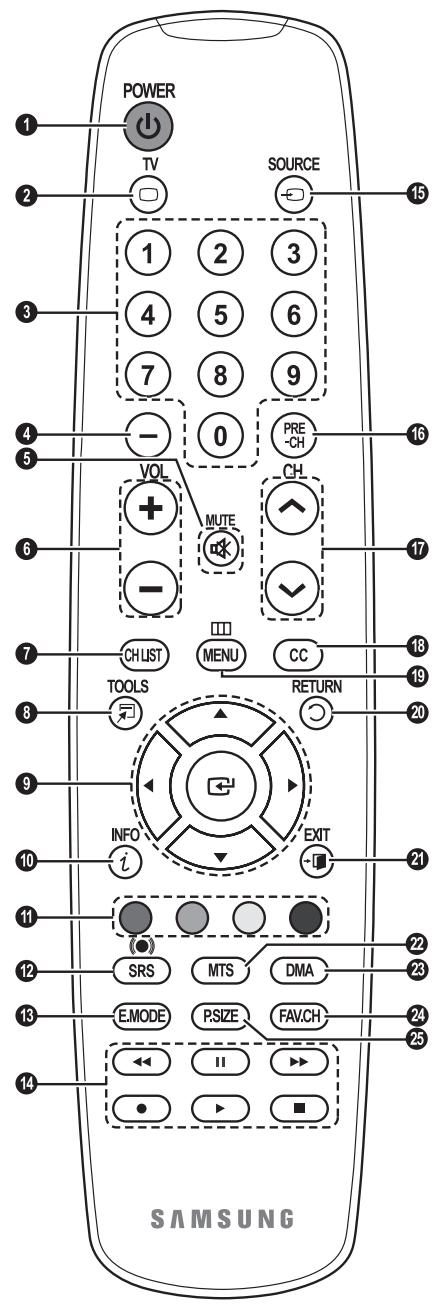

Pour accéder aux fonctions plus avancées, utiliser la télécommande.
Augmenter ou diminuer le volume. Dans le menu à l’écran, utiliser les touches + VOL – de la même manière que les touches ◄ et ► de la télécommande. 4
Actionner chaque touche pour.
Clignote et s’éteint lorsque le téléviseur est sous tension et s’allume en mode de veille. 6 Dans le menu à l’écran, utiliser les touches CH de la même manière que les touches ▲ et ▼ de la télécommande.
La couleur et la forme de l’appareil peuvent varier selon le modèle.

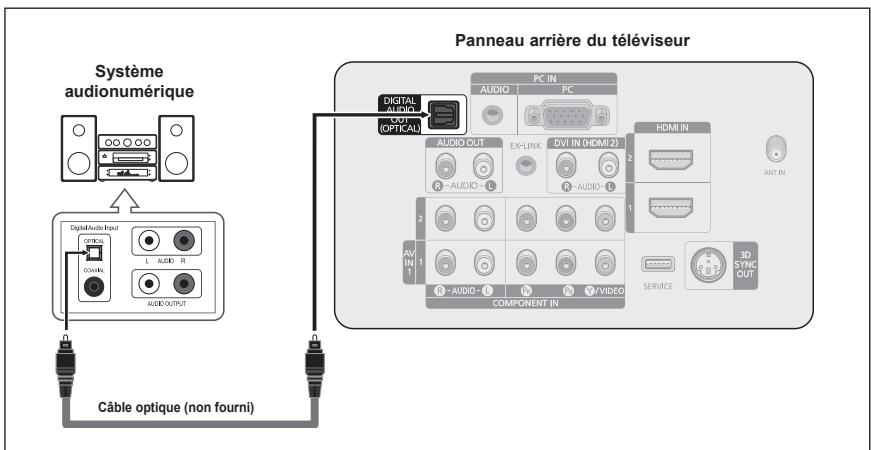

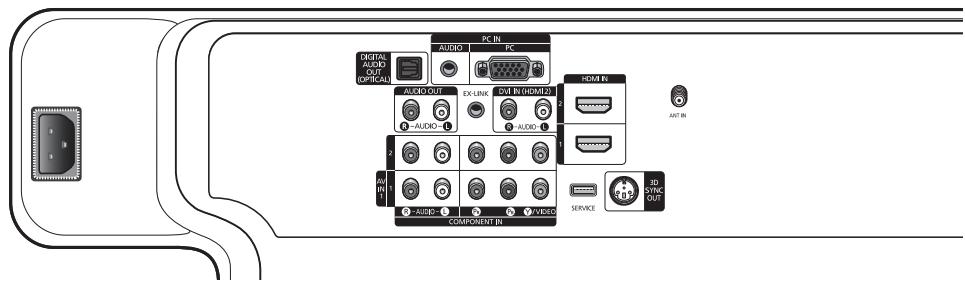

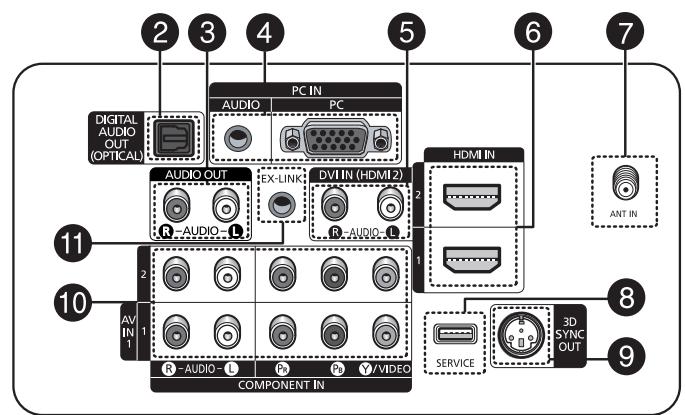

2 DIGITAL AUDIO OUT (OPTICAL) Brancher à un composant audio numérique. 3 AUDIO OUT (R/L) Sorties audio pour appareils externes. 4 PC IN Brancher à la prise de sortie vidéo d’un ordinateur. 5 DVI IN (HDMI 2) (AUDIO-R/L) Brancher à la prise de sortie audio DVI d’un appareil externe. 6 HDMI IN 1, 2 Brancher à la prise HDMI d’un appareil avec sortie HDMI. (Seul HDMI 2 prend en charge HDMI-DVI IN et PC) - Cette entrée peut également servir de branchement DVI avec entrées audio analogiques distinctes. Un câble HDMI/DVI optionnel est nécessaire pour faire ce branchement. - Lorsque l’adaptateur HDMI/DVI en option est utilisé, les entrées audio analogiques DVI du téléviseur permettent de recevoir le son des sorties gauche et droite de l’appareil DVI. (Non compatible avec un ordinateur)

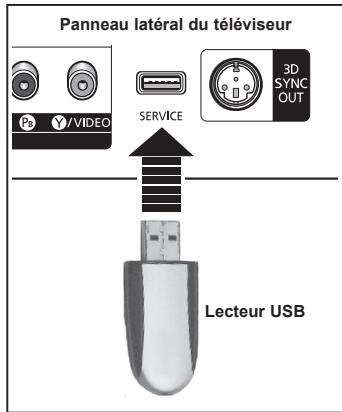

8 SERVICE Connecteur pour entretien seulement. 9 3D SYNC OUT Pour raccorder l’émetteur IR 3D. 0 ENTRÉE COMPOSANT (COMPONENT) IN 1, 2 / AV IN 1 Permet de brancher les composants vidéo et audio. La prise d’entrée COMPONENT IN 1 sert également de prise d’entrée AV IN 1. - Brancher le câble vidéo sur la prise COMPONENT IN 1 [Y/VIDÉO] et le câble audio aux prises COMPONENT IN [R(D)-AUDIO-L(G)]. ! EX-LINK Brancher cette sortie à la prise sur le support mural en option. Cette fonction permet de régler l’angle de visionnement du téléviseur à l’aide de la télécommande.
Les prises du panneau latéral droit permettent de brancher un composant utilisé occasionnellement, comme un caméscope ou une console de jeu vidéo. La couleur et la forme de l’appareil peuvent varier selon le modèle. HDMI IN 3

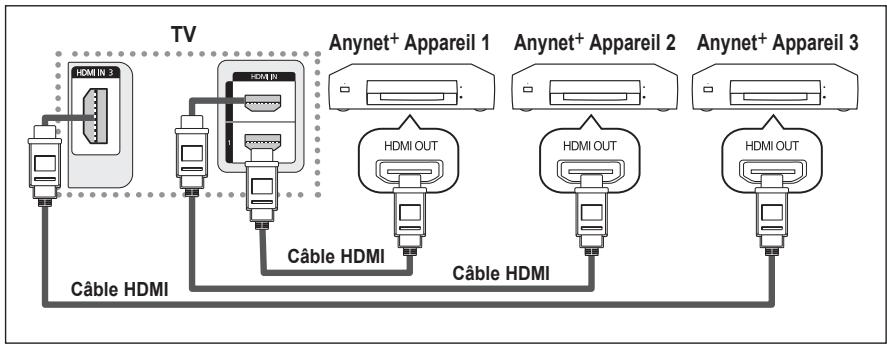

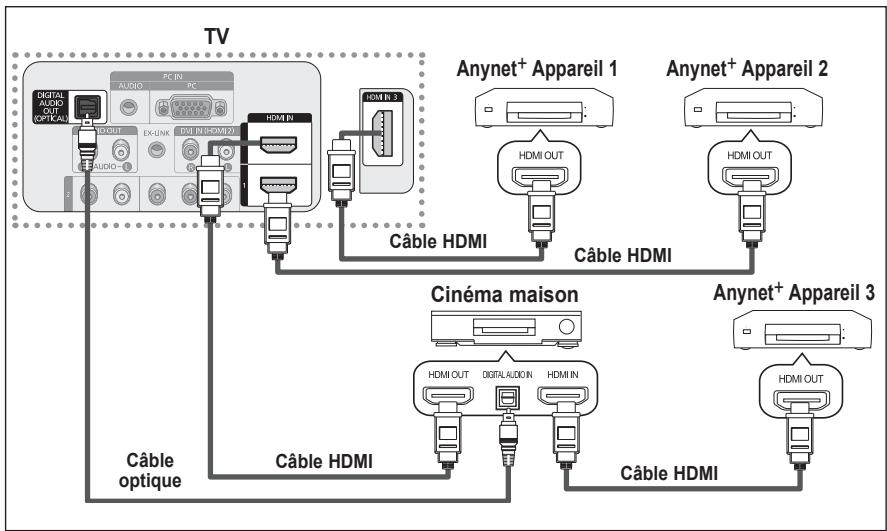

Brancher à la prise HDMI d’un appareil avec sortie HDMI. Permet de commander la fonction de sous-titrage.
modes DMA et Anynet+. ( : Cette télécommande peut servir à commander l’enregistrement des enregistreurs DVD Samsung avec la fonction Anynet+.)

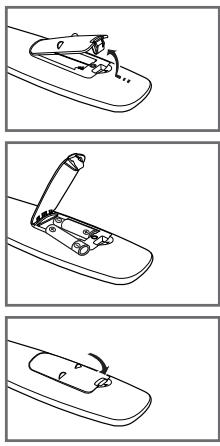

➢ Veiller à faire correspondre les bornes “+” et “–” des piles avec le diagramme à l’intérieur du compartiment. ➢ Ne pas utiliser de piles de types différents, par exemple : une pile alcaline et une pile au manganèse. 3 Fermer le couvercle, comme illustré. ➢ Si la télécommande ne doit pas être utilisée pour une longue période, retirer les piles et les ranger dans un endroit frais et sec. La télécommande a une portée d’environ 7 mètres (23 pieds). Les piles offrent une autonomie d’environ un an en usage normal.
1. Le téléviseur est-il sous tension? 2. Les bornes plus et moins des piles sont-elles inversées? 3. Les piles sont-elles déchargées? 4. Y a-t-il une interruption de courant? Le cordon d’alimentation est-il débranché? 5. Y a-t-il une source lumineuse fluorescente ou une enseigne au néon à proximité?
Branchement des antennes VHF et UHF Si l’antenne est dotée de conducteurs semblables à ceux représentés ici, consulter à la rubrique “Antenne 300 Ω à deux conducteurs plats” ci-dessous. Si l’antenne est dotée d’un câble de branchement semblable à celui représenté ici, consulter la rubrique “Antenne 75 Ω à connecteur rond”. Si le téléviseur est pourvu de deux antennes, consulter la rubrique “Antennes VHF et UHF séparées”. Antenne 300 Ω à deux conducteurs plats Si une antenne conventionnelle (par exemple, une antenne de toit ou des “oreilles de lapin”) dotée de deux conducteurs plats de 300 Ω est utilisée, procéder comme suit : 1
Serrer les vis à l’aide d’un tournevis.
Antennes à conducteur rond de 75 ohms 1
Si le téléviseur est pourvu de deux antennes séparées (une antenne VHF et une antenne UHF), leurs signaux doivent être combinés avant de raccorder les antennes au téléviseur. Pour cette opération, un multiplexeur-adaptateur en option (en vente dans la plupart des boutiques d’électronique) est nécessaire. 1
➢ Ce téléviseur étant configuré pour le câble, il n’est pas nécessaire de posséder un câblosélecteur pour recevoir les canaux de câblodistribution diffusés en clair.

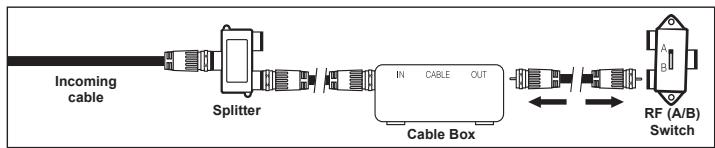

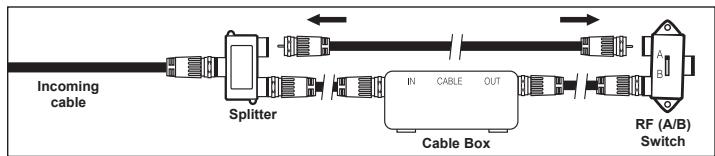

1 (Ces articles sont offerts dans la plupart des boutiques d’électronique). 1

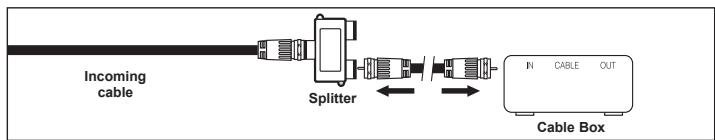

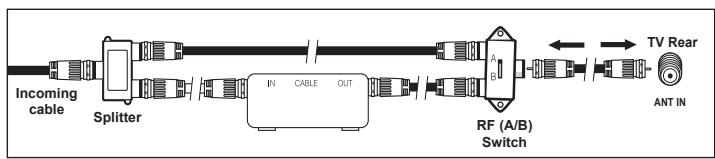

à l’entrée d’antenne ANT IN de le câblosélecteur. ➢ Cette prise peut porter l’inscription “ANT IN”, “VHF IN” ou simplement “IN”.

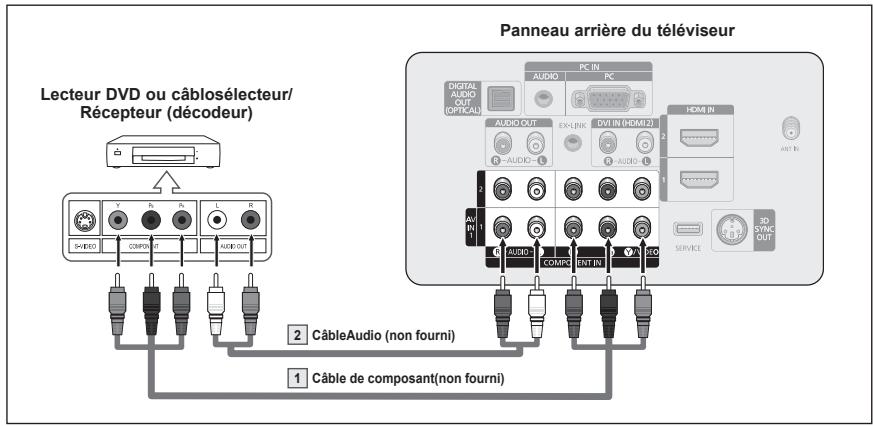

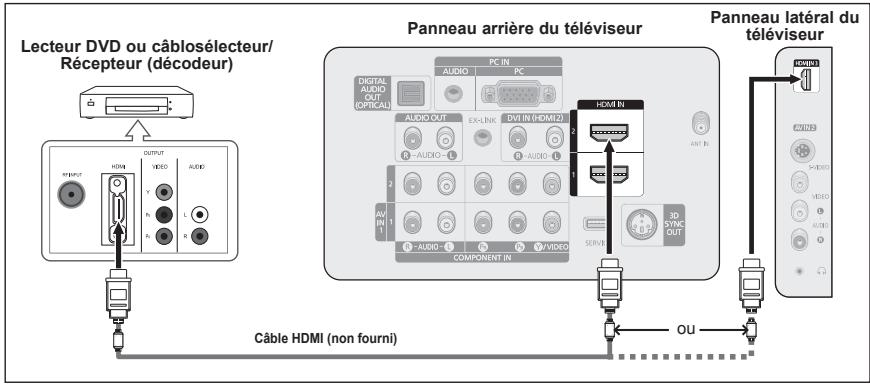

• La différence entre les interfaces HDMI et DVI réside dans le fait que la HDMI est de plus petites dimensions, qu’elle est dotée du composant de codage HDCP (protection contre la copie numérique à large bande passante). ➢ La configuration du panneau arrière de chaque lecteur DVD ou câblosélecteur ou récepteur (décodeur) est différente. ➢ Au moment de brancher un lecteur DVD ou câblosélecteur ou récepteur (décodeur), les couleurs du câble et de la borne de raccordement doivent correspondre.

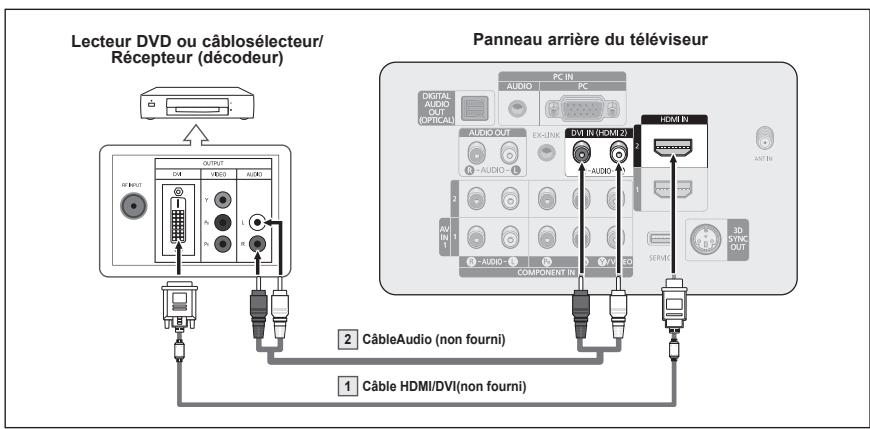

Dans le cas d’une connexion de câble HDMI/DVI, il faut utiliser la prise d’entrée HDMI IN 2.
La configuration du panneau arrière de chaque lecteur DVD ou récepteur est différente. Au moment de brancher un lecteur DVD ou câblosélecteur ou récepteur (décodeur), les couleurs du câble et de la borne de raccordement doivent correspondre.

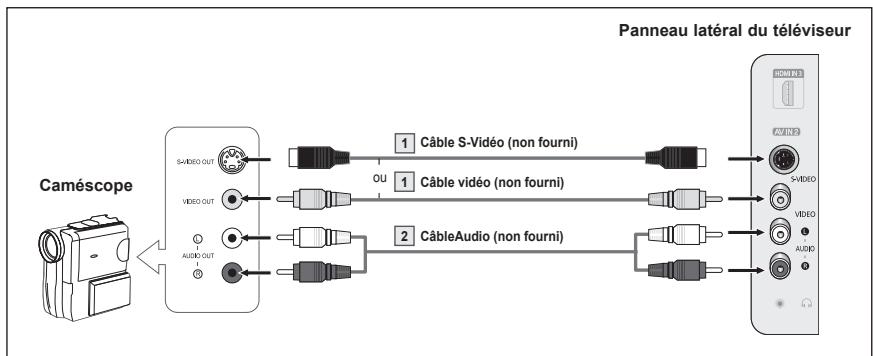

Les prises du panneau latéral du téléviseur simplifient le branchement d’un caméscope. Ils permettent de regarder directement les cassettes du caméscope, sans passer par un magnétoscope. 1 Débrancher le câble ou l’antenne à l’arrière du téléviseur.

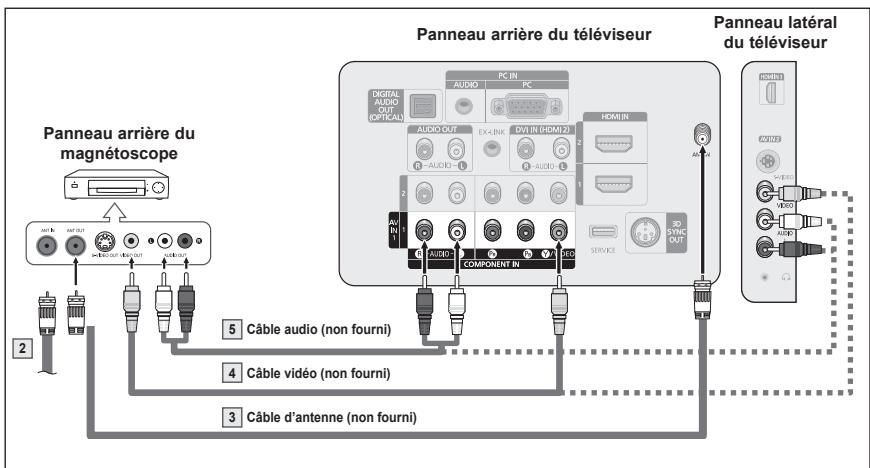

3 Reliez au moyen d’un câble d’antenne la borne ANT OUT du magnétoscope et la borne ANT IN du téléviseur. 4
AV IN 1 [Y/VIDEO] ou AV IN 2 [VIDÉO] du téléviseur.
Le panneau arrière de chaque magnétoscope est différent. Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de branchement doivent correspondre. La couleur de la prise d’entrée AV IN 1 [Y/VIDEO] (vert) ne correspond pas à la couleur du câble vidéo (jaune).
étapes 1 à 3 de la section précédente pour brancher l’antenne ou le câble au magnétoscope et au téléviseur.
1 Câble d’antenne (non fourni)

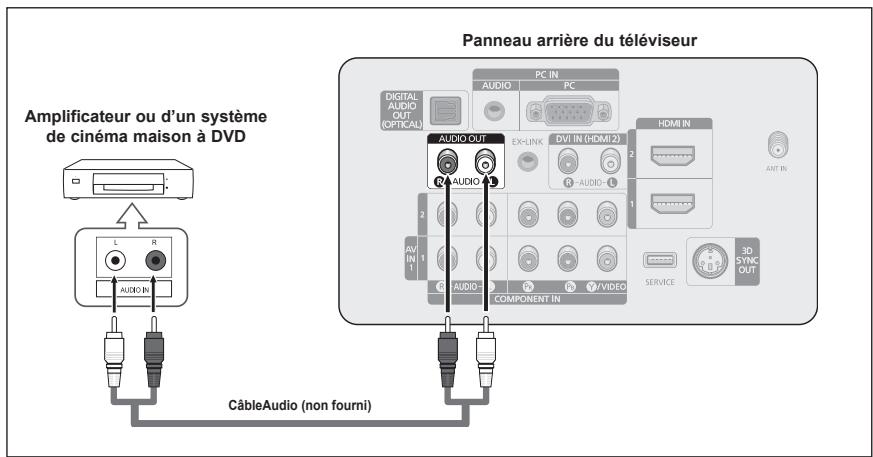

➢ La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette fonction audio. ➢ La configuration du panneau arrière de chaque système audionumérique est différente. ➢ Lorsque le récepteur (cinéma maison) est réglé sur “On”, vous pouvez entendre du son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (antenne), il transmet le son en 5.1 canaux au récepteur du cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au téléviseur à l’aide d’un câble HDMI, seul un son deux canaux sera émis par le récepteur du cinéma maison.
AUDIO OUT [R-AUDIO-L] du téléviseur et les prises d’entrée AUDIO IN [LAUDIOR] de l’amplificateur ou du système de cinéma maison à DVD.
2 Brancher un câble audio PC entre la prise d’entrée PC IN [AUDIO] du téléviseur et la prise de sortie audio de la carte son de l’ordinateur.
Il faut brancher un câble HDMI/DVI dans la prise HDMI IN 2.
Le message La langue des menus, le Enr. démo, les canaux et de lheure. s’affiche.
Le message Choisir “Utilisation à domicile” pour un téléviseur à la maison. s’affiche automatiquement.

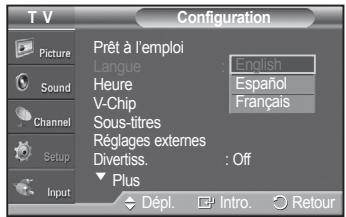

Pour sélectionner la langue d’affichage. Langue
➢ Nous recommandons de régler le téléviseur sur le mode Util. domicile pour une meilleure image à la maison. ➢ Le mode Enr. démo n’est destiné qu’à une utilisation dans un environnement commercial. ➢ Pour retourner au mode Standard (Util. domicile) si l’appareil est réglé au mode Commerce par inadvertance, maintenir enfoncée la touche Volume, puis appuyer sur la touche MENU du téléviseur pendant cinq secondes. ➢ Lorsque la fonction Prêt-à-l’emploi est activée, l’écran de veille se met en marche si aucune touche de la télécommande n’a été actionnée depuis plus d’une minute. 4
➢ Air: Signal d’antenne Air. ENTER. Si le câble est numérique, sélectionner la source de signal pour une diffusion analogique et numérique. Pour connaître le système utilisé dans un secteur particulier, communiquer avec le câblodistributeur.
à la maison. Util. domicile
Appuyer sur la ENTER lorsque les canaux ont été mémorisés. Le menu Mode Horloge s’affiche automatiquement.

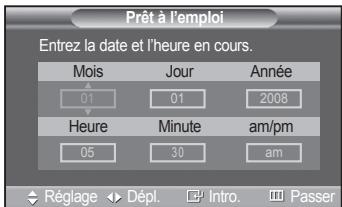

Progr. Aut. en cours. Entrer l’heure et la date actuelles s’affiche. ➢ Si Auto est sélectionné, Régler l’horloge à l’heure avancée s’affiche; passer à l’étape 9.

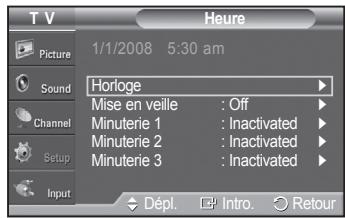

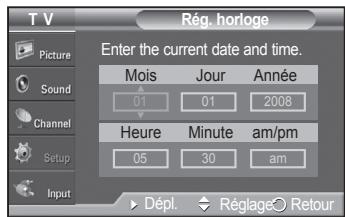

➢ Il est possible de régler directement le Mois, le Jour, l’Année, les Heure, et les Minute en appuyant sur les touches numériques de la télécommande.

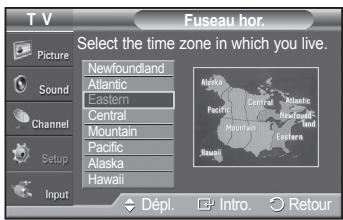

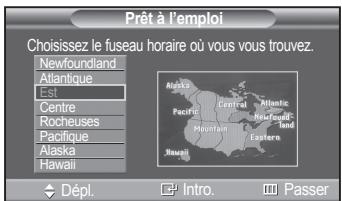

(et pour mettre le fuseau horaire approprié en surbrillance sur la carte des États-Unis). Appuyer sur la touche ENTER. Si l’horloge ne se règle pas automatiquement, consulter la page 48. 11 Le message Profitez de votre écoute s’affiche. Appuyer sur la touche ENTER lorsque terminé. ➢ Même sans appuyer sur la touche ENTER, le message s’efface automatiquement au bout de quelques secondes.
Régler l’horloge á l’heure avancée. : Off On
Centre Rocheuses Pacifique Alaska Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.
Prêt à l’emploi Appuyer sur la touche CH ou CH pour changer de canal. ➢ Lorsque la touche CH ou CH est enfoncée, le téléviseur change de canal en séquence. Tous les canaux mémorisés par le téléviseur défilent à l’écran. (Le téléviseur doit avoir mémorisé au moins trois canaux.) Les canaux qui n’ont pas été mémorisés ou qui ont été supprimés de la mémoire ne seront pas affichés. Consulter la pages 20-21 pour la mémorisation des canaux.
Par exemple, pour syntoniser la chaîne 27, appuyer sur 2, puis sur 7. Le téléviseur change la chaîne quand le second chiffre est enfoncé. ➢ Pour changer rapidement de canal, appuyer sur les touches numériques, suivies de la touche ENTER.
La touche “ ” sert à choisir les stations émettrices de signaux numériques. 1
➢ Le code HD indique que le téléviseur est en mode réception réglé sur un signal DHD (haute définition numérique). Le code SD indique que le téléviseur est en mode réception réglé sur un signal de définition standard. ➢ Pour changer rapidement de canal, appuyer sur les touches numériques, suivies de la touche ENTER.

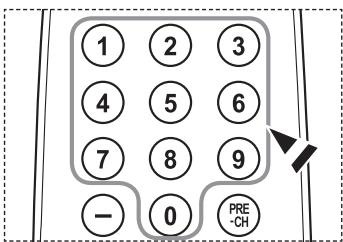

Les touches numériques permettent d’accéder directement à n’importe quelle chaîne. 1 Il suffit ensuite d’appuyer sur la touche PRE-CH pour passer de l’un à l’autre. Français - 18
L’indicateur Mute apparaît dans le coin inférieur gauche de l’écran.
1 Pour plus de détails sur chaque fonction, se reporter à la page correspondante.

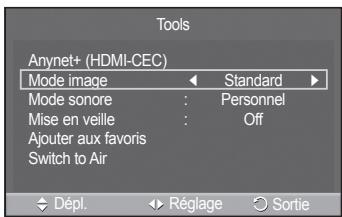

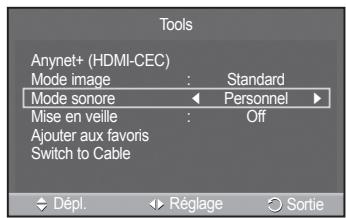

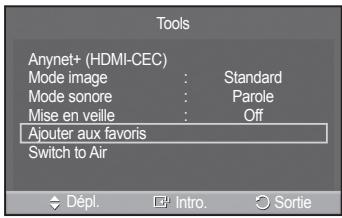

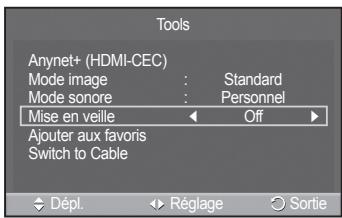

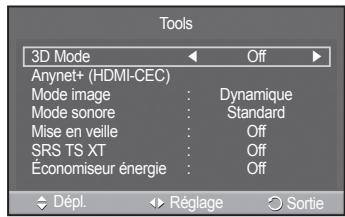

Mode image Mode sonore Appuyer sur la touche INFO de la télécommande. Le téléviseur affiche alors le canal, le type de configuration sonore et l’état de certains paramètres du son et de l’image.
Image, Son, Canal, Configuration, Entrée.
3 Appuyer sur la touche EXIT pour quitter le menu.

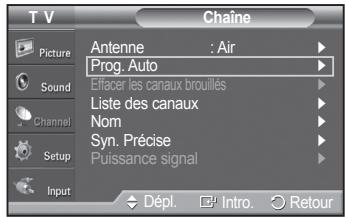

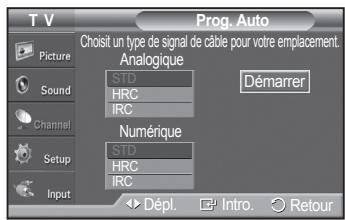

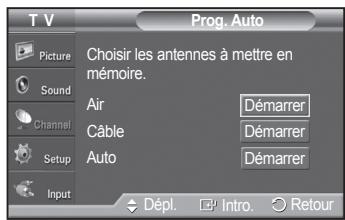

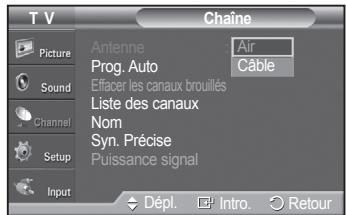

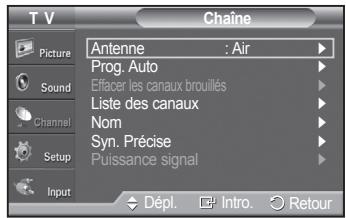

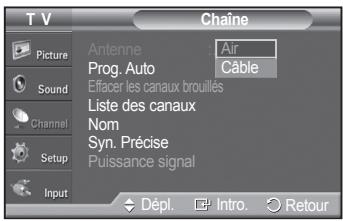

Sélection de la source de diffusion Pour que le téléviseur puisse mémoriser les canaux disponibles, il faut préciser la source de signal à laquelle il est raccordé (air ou câble). 1
➢ STD, HRC et IRC désignent différents systèmes de câblodistribution. Pour connaître le système utilisé dans un secteur particulier, communiquer avec le câblodistributeur. La sélection de la source de signal est maintenant terminée. Le téléviseur commence alors à mémoriser tous les canaux disponibles. Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés (voir la page 38). Puis le menu Prog. auto s’affiche. ➢ Si vous voulez arrêter la programmation automatique, appuyez sur ENTER. le message Arrêter la programmation automatique? s’affiche. Sélectionner Oui en appuyant sur la touche ◄ ou ►. Appuyer sur la touche EXIT pour quitter le menu.

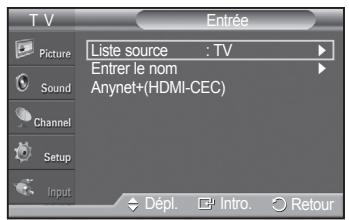

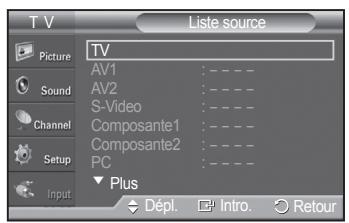

Appuyer sur la touche ▲ ou ▼ pour sélectionner Entrée, suivie de la touche ENTER.
S-Video, Component1, Component2, PC, HDMI1, HDMI2, HDMI3. ➢ Seuls les appareils externes branchés au téléviseur peuvent être sélectionnés.

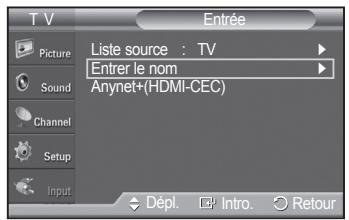

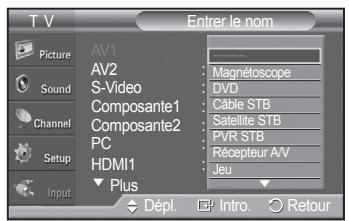

Appuyer sur la touche ▲ ou ▼ pour sélectionner Entrée, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Entrer le nom, suivie de la touche ENTER.
S-Video, Component1, Component2, PC, HDMI1, HDMI2, ou HDMI3, suivie de la touche ENTER. 3 Appuyer sur la touche ▲ ou ▼ pour sélectionner la source d’entrée Magnétoscope, DVD, Câble STB, Satellite STB, PVR STB, Récepteur A/V, Jeu, Caméscope, PC, TV, IPTV, Blu-Ray, HD DVD, Digital Media Adapter, suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter. Lorsqu’un PC ayant une résolution de 640 x 480 @ 60 Hz est branché au port HDMI IN 2, il faut régler le mode HDMI2 à PC dans le mode Modifier le nom du mode d’entrée.

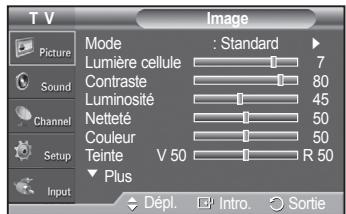

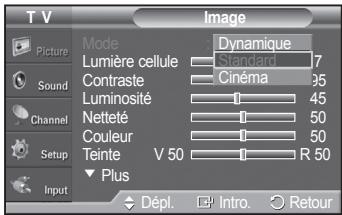

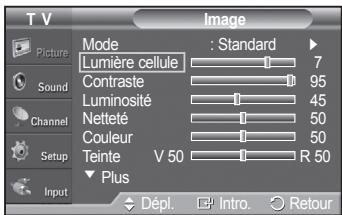

Il est possible de choisir le type d’image qui correspond le plus à ses exigences. 1
Appuyer sur la touche ENTER pour choisir Image.

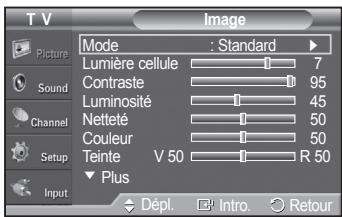

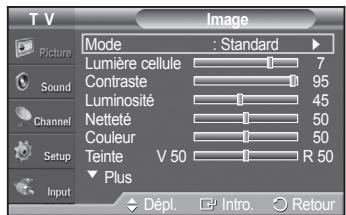

Appuyer sur la touche ▲ ou ▼ pour sélectionner le réglage d’image Dynamique, Standard ou Cinéma, suivie de la touche ENTER. • Dynamique : Choisit l’image pour la haute définition dans une pièce claire. • Standard : Choisit la meilleure image possible dans un environnement normal. • Cinéma : Choisit la meilleure image pour regarder des films dans une pièce sombre.
Mode Pour sélectionner le mode d’image désiré, suivre les instructions Modifier l’image standard numéros 1 à 2.
Précision, Couleur ou Teinte, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu. ➢ • Lorsque des modifications sont apportées au Contraste, à la Luminosité, à la Précision, à la Couleur ou à la Teinte, la couleur affichée à l’écran est modifiée en conséquence. • En mode PC, Teinte (V/R), Netteté et Couleur ne sont pas accessibles. • Chaque paramètre configuré est enregistré séparément en fonction du mode d’entrée.
• Couleur : Règle la saturation des couleurs de l’image. • Teinte : Règle la teinte des couleurs de l’image en compensant le rouge et le vert. Français - 23

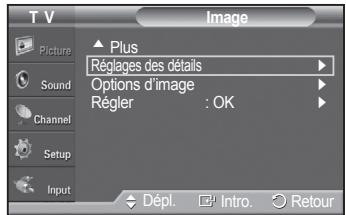

Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ENTER pour choisir Image.
Plus Réglages des détails Options d’image Régler : OK 3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Réglages détaillés, suivie de la touche ENTER. ➢ En mode PC, il est possible de modifier uniquement les fonctions Contraste dynam., Gamma et Équilibrage du blanc à partir des éléments Réglages des détails.
TV Il est possible de régler le niveau de noir de l’écran afin d’ajuster la profondeur de l’écran.
► Il est possible de régler le contraste de l’écran afin d’obtenir un contraste optimal. 6

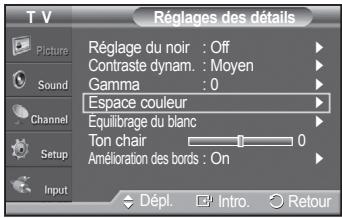

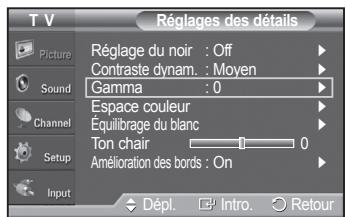

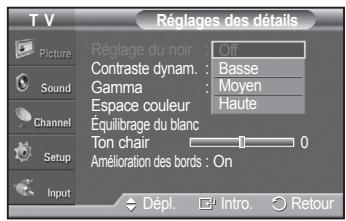

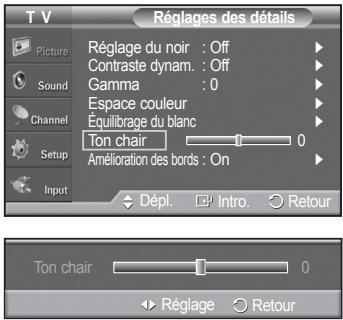

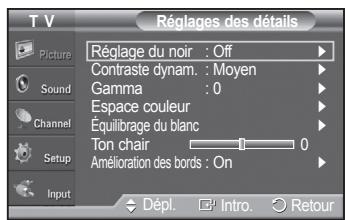

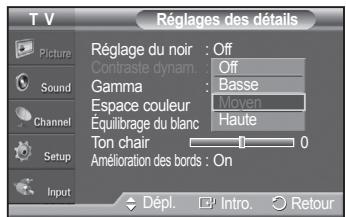

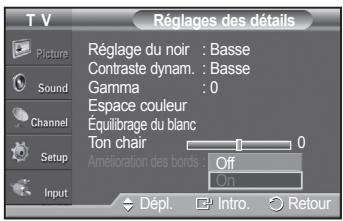

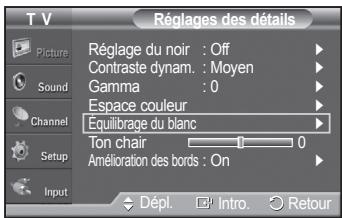

ENTER. Réglages des détails Réglage du noir : Off Off Contraste dynam. : Off Gamma 10 Appuyer sur la touche ▲ ou ▼ pour sélectionner Espace couleur, suivie de la touche ENTER. 11 Appuyer sur la touche ENTER de nouveau pour sélectionner Espace couleur. 12 Appuyer sur la touche ▲ ou ▼ pour choisir Auto, Standard ou Personnel. Appuyer sur la touche ENTER. • Auto : La commande d’espace couleur automatique permet d’obtenir automatiquement les tons les plus naturels en fonction des sources de programme. • Native : La commande d’espace couleur standard offre des tons riches. • Personnel : Règle la gamme des couleurs selon les préférences de l’utilisateur. (voir “Personnalisation de l’espace couleur”)

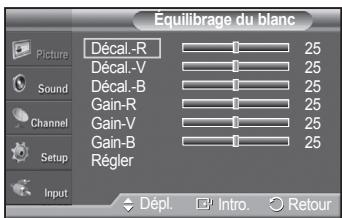

• Gain-R : Permet d’augmenter la luminosité de la couleur rouge. • Gain-V : Permet d’augmenter la luminosité de la couleur vert. • Gain-B : Permet d’augmenter la luminosité de la couleur bleu. • Régler : L’équilibre des blancs précédemment établi sera rétabli selon les valeurs par défaut prédéfinies en usine.
ne modification de la valeur des réglages entraîne un rafraîchissement de l’écran. Suite... élément particulier. Appuyer sur la touche ENTER.

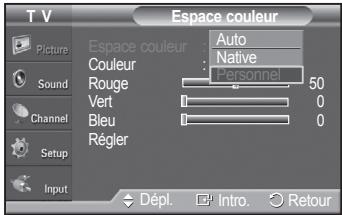

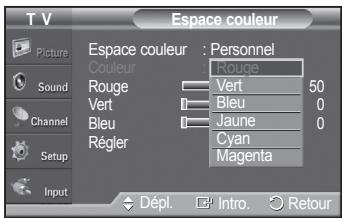

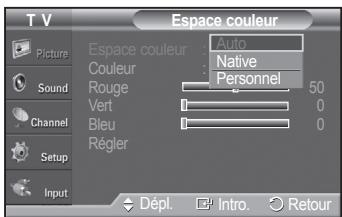

Il est possible de régler la température de la couleur pour obtenir une image de couleurs plus naturelles.
• Régler : Resets the color space to the default values.
16 Appuyer sur la touche ◄ ou ► pour augmenter ou réduire la valeur d’un élément particulier. Appuyer sur la touche ENTER. ➢ L es valeurs RGB de la couleur sélectionnée peuvent être modifiées à l’aide du menu Couleur. ➢ Pour rétablir la valeur RGB ajustée, choisir Régler.
21 Appuyer sur la touche ◄ ou ► pour augmenter ou réduire la valeur. Appuyer sur la touche ENTER. ➢ U ne modification de la valeur des réglages entraîne un rafraîchissement de l’écran.
23 Appuyer sur la touche ▲ ou ▼ pour sélectionner Désactivé ou Activé. Appuyer sur la touche ENTER.

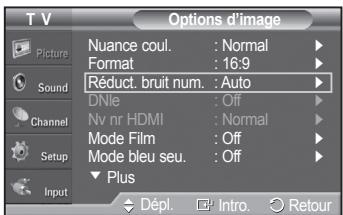

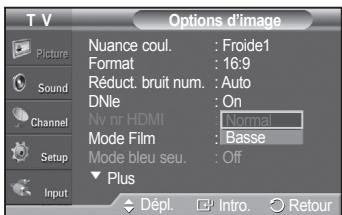

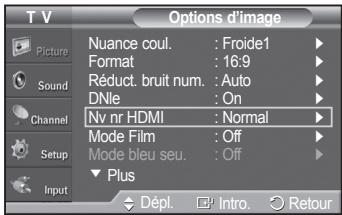

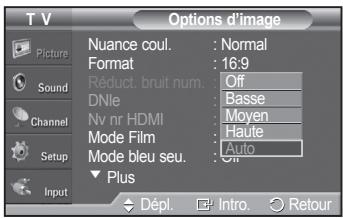

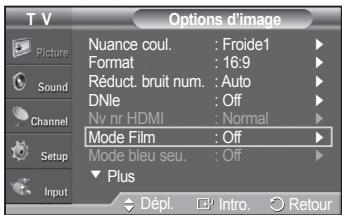

Réglages des détails Options d’image Régler : OK Appuyer sur la touche ENTER. ➢ Une fois le réglage effectué correctement, appuyer sur la touche ENTER. ➢ En mode PC, il est possible de modifier uniquement Nuance coul. et Format à partir des éléments de Options d’image.

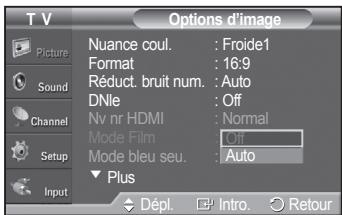

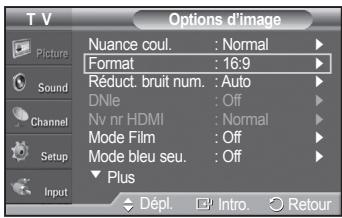

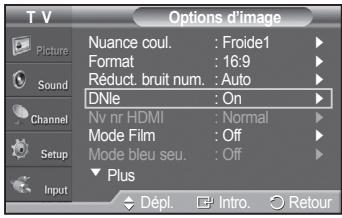

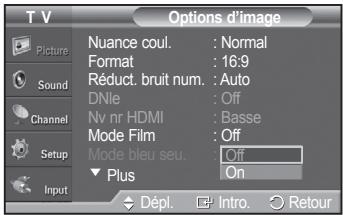

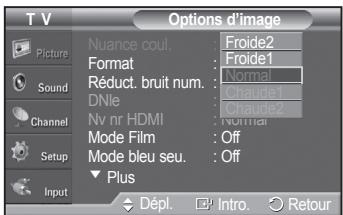

Froide2 Le téléviseur comporte six options de format d’image, chacune d’elle étant conçue pour fonctionner avec des types particuliers d’entrée vidéo. Le câblosélecteur ou récepteur peut avoir son propre jeu de formats d’images. En règle générale, le visionnement du téléviseur doit se faire en mode 16:9 autant que possible. 1
Appuyer sur la touche ENTER. Appuyer sur la touche EXIT pour quitter. • 16:9 : Règle l’image au mode écran large 16:9. • Zoom1 : Cette option permet d’agrandir le format de l’image. • Zoom2 : Agrandir le format d’image de l’option Zoom1. • Format large : Augmente le facteur de forme de l’image pour qu’elle remplisse l’écran en entier. • 4:3 : Règle l’image au mode d’écran normal 4:3. •N umér. seul. : Cette fonction permet d’afficher l’image complète non tronquée pour une entrée de signaux HDMI (1080i/1080p), Composant (1080i/1080p) ou DTV (1080i). • Désactivé : Désactive la fonction de réduction du bruit à l’écran. • Bas : Règle le bruit à l’écran au niveau bas. • Moyen : Règle le bruit à l’écran au niveau moyen. • Élevé : Règle le bruit à l’écran au niveau élevé. • Automatique : Détecte et diminue automatiquement le bruit à l’écran.
Nuance coul. ➢ Cette fonction est désactivée lorsque la source d’entrée est PC.
être compatible avec tous les appareils externes.

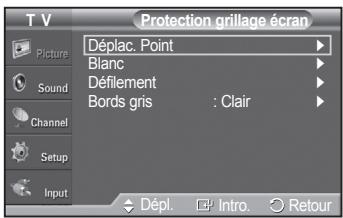

S’il y a eu brûlure d’écran, il est possible de sélectionner un écran blanc ou un défilement pour supprimer les traces de brûlure à l’écran. 1
Appuyer sur n’importe quelle touche de la télécommande pour annuler cette fonction. Suite... Français - 30
L’option “Délai” permet de programmer en minutes le délai entre les défilements d’images. 1

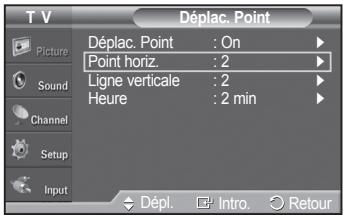

(Voir page 26) S’affichent également les options Point horiz., Ligne verticale et Heure.
► Brancher l’émetteur au port 3D SYNC OUT sur le panneau arrière du téléviseur. Mettre le téléviseur sous tension et régler la source de signal du téléviseur à HDMI2. Pour avoir plus d’information sur les lunettes 3D (et sur l’émetteur), consulter le guide d’utilisation des lunettes 3D. Régler la résolution de l’ordinateur : - PN42A450P1D : 1024 x 768 @ 60 Hz - PN50A450P1D : 1024 x 768 @ 60Hz, 1360 x 768 @ 60Hz La résolution PC optimale pour le PN50A450P1D est 1360x768. Lorsque le signal 1024X768 est connecté en mode 3D, l’image est affichée en format 4:3 avec des bandes grises apparaissant de chaque côté de l’écran. L’émetteur IR 3D communique avec les lunettes 3D. Par conséquent, l’émetteur IR 3D doit se trouver à proximité des lunettes 3D. Il est activé lorsque le signal d’entrée HDMI ou DVI est pris en charge par les entrées RGB et DVI Son. À la mise sous tension ou hors tension, le mode passe au mode par défaut (Off) et le Format est sauvegardé. Le mode Effet D s’active ou se désactive indépendamment du Mode d’image. Lorsque le mode Effet D est activé, seuls les menus Contraste, Luminosité, Effet D et Rétablir l’image sont activés. Si le mode Effet 3D est annulé, le niveau de noir HDMI repasse à la valeur précédente. Les lunettes 3D et l’émetteur doivent être de la même marque. Le port de lunettes 3D durant de longues périodes d’écoute ou de jeu peut causer une fatigue oculaire ou des maux de tête. Les lunettes 3D (ainsi que l’émetteur) de marque autre que Samsung peuvent être incompatibles avec le téléviseur. Assombrir l’éclairage de l’environnement ou éteindre la lampe de table pour voir l’écran dans les meilleures conditions possible si l’écran papillote pendant l’utilisation de la fonction 3D.
Lorsqu’on change de mode, les images sont commutées suite à la commutation des signaux de sortie droite et gauche. 1 Appuyer sur la touche ▲ ou ▼ pour choisir Image, puis sur ENTER.
• Mode 1 : Le Mode 1 fonctionne avec la synchronisation à droite en premier. • Mode2 : Le Mode 2 fonctionne avec la synchronisation à gauche en premier.
➢ Réglages des détails Options d’image Régler : OK Si le mode Effet 3D ne fonctionne pas correctement, il est possible que le Mode et les lunettes 3D ne soient pas correctement synchronises. Pour les synchroniser, passez a l’autre mode.
Appuyer sur la touche EXIT pour quitter le menu.
Options d’image Régler : OK Effacer Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche ENTER.

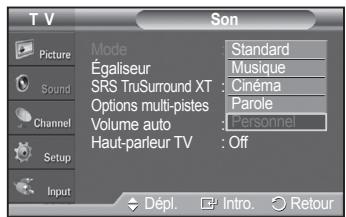

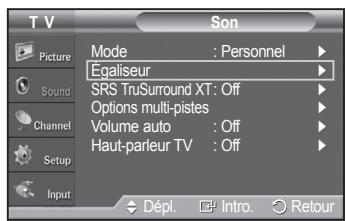

Mode : Personnel Standard Égaliseur Musique Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.

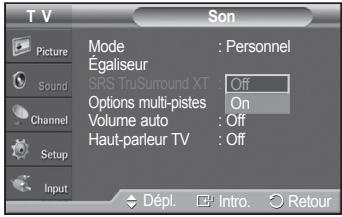

Mode : Personnel Égaliseur SRS TruSurround XT : Off Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche ENTER.
Mode : Personnel Égaliseur SRS TruSurround XT : Off Appuyer sur la touche EXIT pour quitter le menu.
Le système de transmission numérique du téléviseur assure la transmission simultanée de nombreuses pistes de son (par exemple, la traduction simultanée du programme en langues étrangères). Langue privilégiée 1

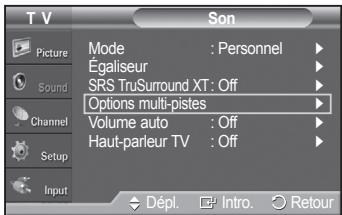

Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche ENTER.
Espagnol ou Français), suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter le menu. Seule une langue faisant partie des langues diffusées peut être sélectionnée. ➢ Langue préférée n’est accessible qu’en mode de télévision numérique.

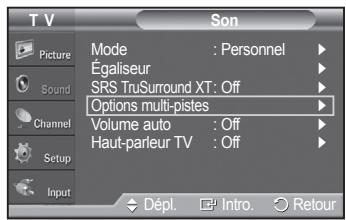

Mode : Personnel Égaliseur SRS TruSurround XT : Off Son multi-pistes 1
Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche ENTER.
Son Mode : Personnel Égaliseur SRS TruSurround XT : Off AP : Pour écouter une émission diffusée en mode SAP, généralement un doublage en langue étrangère.
Appuyer sur la touche MTS de la télécommande pour sélectionner Mono, Stéréo ou SAP. Réduit la différence de niveau sonore entre les diffuseurs. 1

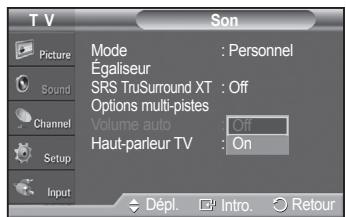

Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche ENTER.

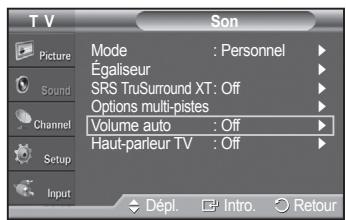

Mode : Personnel Égaliseur SRS TruSurround XT : Off Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Son, suivie de la touche ENTER.

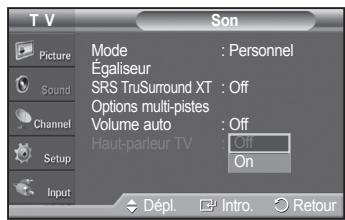

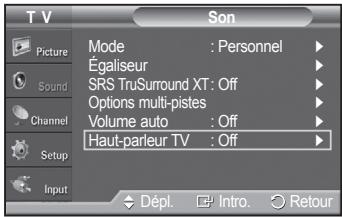

Mode : Personnel Égaliseur SRS TruSurround XT : Off ➢ • Lorsque la Haut-parleur TV est Off, les menus audio, à l’exception de l’option multi-pistes, ne peuvent pas être ajustés. • Les touches VOL , VOL et MUTE ne fonctionnent pas lorsque la Haut-parleur TV est Off. Haut-parleurs du téléviseur
➢ Lorsqu’on insère la fiche du casque d’écoute dans la prise, il est impossible
Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche ENTER.

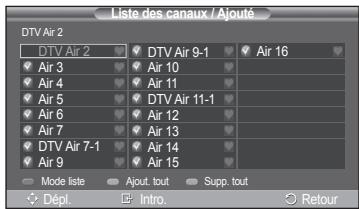

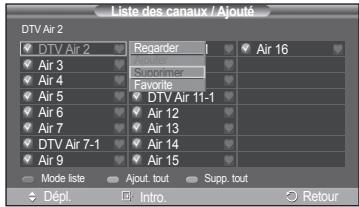

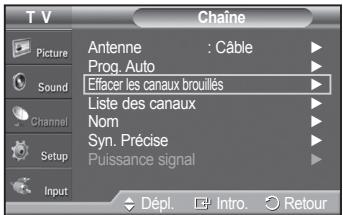

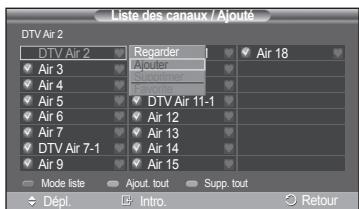

ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Supprimer les canaux brouillés, suivie de la touche ENTER. Cette fonction détecte les canaux brouillés à supprimer de la liste. Pour arrêter la fonction de recherche des canaux brouillés; Appuyer sur la touche ENTER pour sélectionner Arrêt. Appuyer sur la touche ▲ ou ▼ pour sélectionner Oui, suivie de la touche ENTER.
ENTER. Appuyer sur la touche EXIT pour quitter.

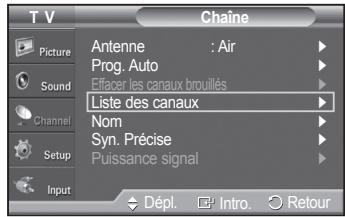

Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche ENTER.

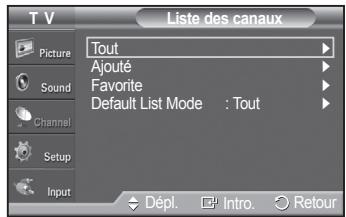

Tout Ajouté Favorite Default List Mode : Tout

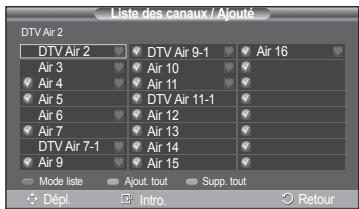

Tous les canaux ajoutés seront affichés dans le menu Ajouté.
Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche ENTER.
Ajouté Favorite Default List Mode : Tout
•T ouche rouge (P.MODE) : Appuyer plusieurs fois sur cette touche pour sélectionner Tout, Ajouté ou Favorite. • Touche vert : Appuyer pour ajouter tous les canaux supprimés. •T ouche jaune (STILL) : Appuyer pour supprimer tous les canaux en mémoire.

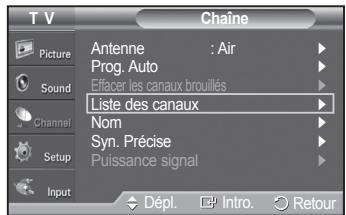

Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche ENTER.

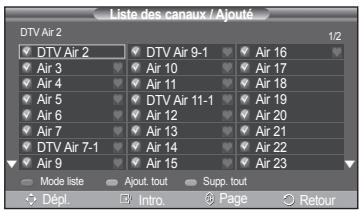

Tout Ajouté Favorite Default List Mode : Tout
Appuyer sur la touche EXIT pour quitter. ➢ Seuls les canaux déjà en mémoire peuvent faire partie des canaux favoris. ➢ Tous les canaux favoris sont affichés dans le menu Favorite.

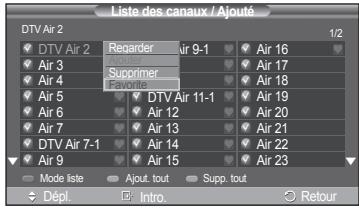

DTV Air 2 Supprimer de la liste des favoris, suivie de la touche ENTER.

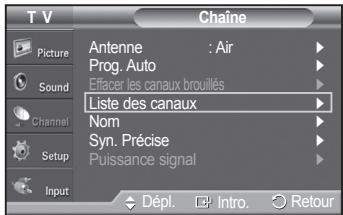

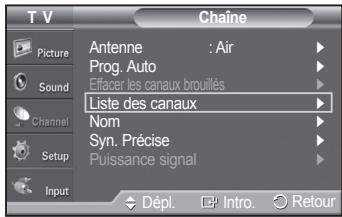

Il est possible de sélectionner Tout, Ajouté ou Favorite comme liste par défaut à afficher en appuyant sur la touche CH MGR. 1
Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche ENTER.

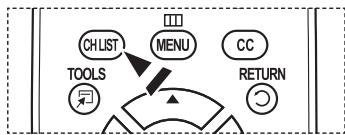

➢ Sélectionnez la liste de canaux souhaitée lorsque vous appuyez sur la touche CH LIST.
Antenne Tout Ajouté Favorite Tout Default List Mode : Tout Ajouté Favorite Dépl. Appuyer sur la touche EXIT pour quitter. Appuyer sur la touche CH LIST de la télécommande pour afficher les listes de canaux.

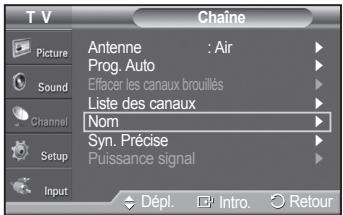

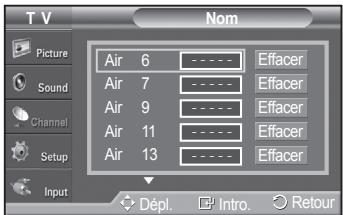

Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Nom, suivie de la touche ENTER.

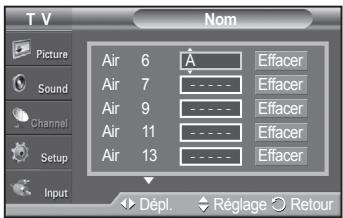

3 Appuyer sur la touche ▲ ou ▼ pour choisir une lettre, un chiffre ou une espace (ce qui donne la séquence : A à Z, 0 à 9, +, -, *, /, espace). Appuyer sur la touche ► pour passer au champ suivant, qui est sélectionné. Choisir un deuxième caractère à l’aide de la touche ▲ ou ▼, comme ci-dessus. Répéter les étapes ci-dessus pour choisir les trois derniers caractères. Lorsque terminé, appuyer sur ENTER pour attribuer le nouveau nom. Pour effacer le nouveau nom assigné, choisir Effacer en appuyant sur la touche ◄ ou ►, puis sur ENTER.

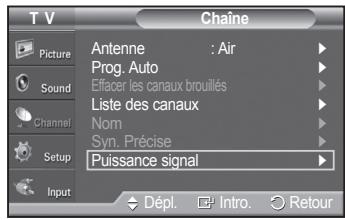

Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche ENTER.
➢ Seuls les canaux numériques peuvent être syntonisés. ➢ Les noms des canaux syntonisés s’affichent accompagnés d’un “*”.
Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Chaîne, suivie de la touche ENTER.

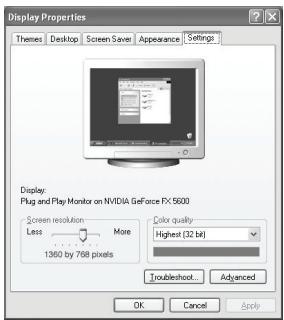

Windows. 2 Lorsque la fenêtre du panneau de configuration s’afficher, cliquer sur Apparence et thèmes. La boîte de dialogue du même nom s’affiche. 3 Cliquer sur Affichage pour afficher la boîte de dialogue du même nom. 4 Cliquer sur l’onglet Paramètres de la boîte de dialogue Affichage. Réglage du format approprié (résolution) Réglage idéal : PN42A450P1D : 1024x768 pixels
Si la boîte de dialogue comporte une option de fréquence de rafraîchissement verticale, la valeur appropriée est 60 ou 60 Hz. Sinon, cliquer sur OK et quitter la boîte de dialogue. • Le tableau ci-dessus est conforme aux règles IBM/VESA et se base sur l’utilisation de l’entrée analogique. • “ ✔ ” signifie que ce mode est pris en charge. ➢ • Pour le PN42A450P1D, la qualité du texte PC est optimale en mode VESA (1024 x 768 @ 60 Hz). • Pour le PN50A450P1D, la qualité du texte PC est optimale en mode VESA (1360 x 768 @ 60 Hz). (Trois pixels à gauche, à droite, en haut et en bas sont ombragés au paramètre de résolution 1 360 x 768 @ 60 Hz. Il ne s’agit pas d’un problème mécanique, mais d’une conséquence de la différence de pixels entre la résolution standard et l’écran à plasma.) • Si le téléviseur est utilisé comme écran d’ordinateur, la palette de couleurs 32 bits est prise en charge. • Selon le fabricant, l’écran d’ordinateur peut varier. et la version de Windows installée. Consulter le mode d’emploi de l’ordinateur concernant son branchement à un téléviseur. • S’il est possible de sélectionner des options de fréquence verticale et horizontale, sélectionner une fréquence verticale de 60 Hz et une fréquence horizontale de 48,4 kHz. • Dans certains cas, des signaux anormaux (comme des barres) peuvent apparaître à l’écran du téléviseur lorsque l’ordinateur est éteint (ou débranché). Si tel est le cas, appuyez sur la touche SOURCE de la télécommande ou du panneau du téléviseur pour passer en mode VIDÉO.

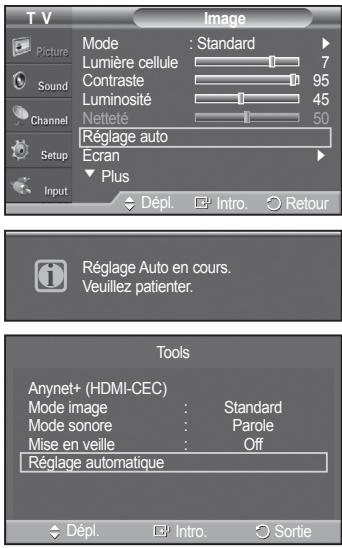

Utiliser la fonction de réglage automatique pour que le téléviseur règle automatiquement les signaux vidéo reçus de l’ordinateur. En outre, cette fonction syntonise automatiquement les réglages et ajuste les valeurs et les positions de la fréquence. Réglages automatiques 1

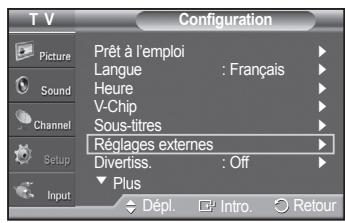

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.

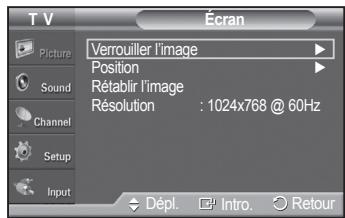

Appuyer sur la touche ▲ ou ▼ pour sélectionner Écran, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu. ➢ Des barres verticales peuvent apparaître ou l’image peut sembler embrouillée.
Appuyer sur la touche ▲ ou ▼ pour ajuster la position horizontale de l’image. Appuyer sur la touche ENTER.

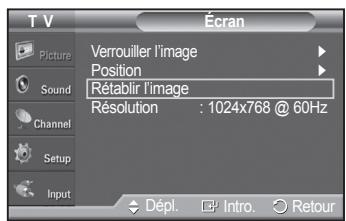

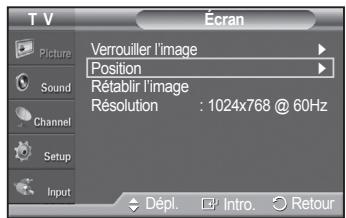

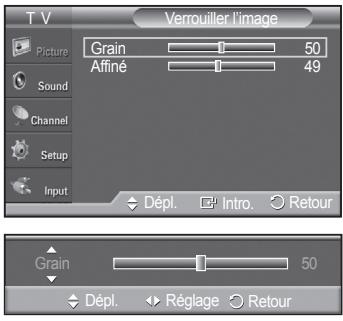

Appuyer sur la touche ▲ ou ▼ pour sélectionner Écran, suivie de la touche ENTER.
Le message Rétablissement de l’image terminé s’affiche.

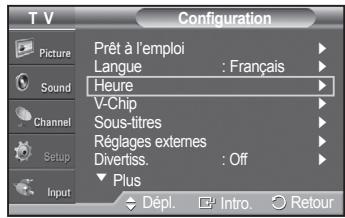

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu. ➢ L’heure s’affiche chaque fois que la touche INFO est enfoncée. ➢ Il est possible de régler directement le Mois, le appuyant, l’Année, les Heure, et les Minute en appuyant sur les touches numériques de la télécommande.

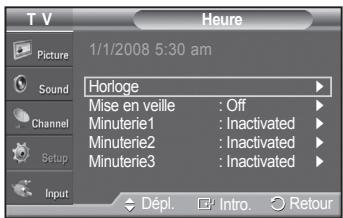

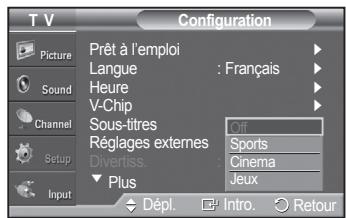

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche ENTER.
Appuyer sur la touche ▲ ou ▼ pour sélectionner Activé ou Désactivé, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu. En fonction de la station émettrice et du signal, il est possible que la fonction de réglage automatique de l’horloge ne fonctionne pas correctement. Dans un tel cas, régler l’horloge manuellement. ➢ L’antenne ou le câble doit être branché pour que le réglage automatique de l’horloge s’effectue.

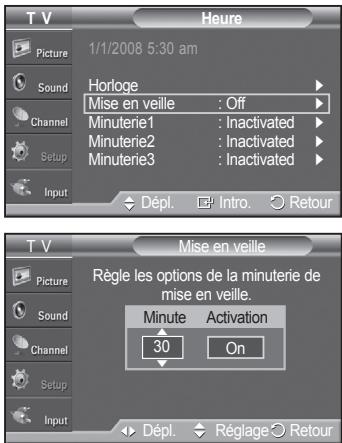

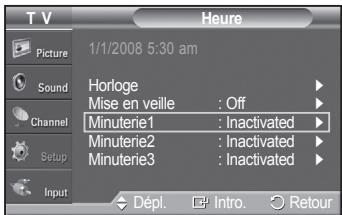

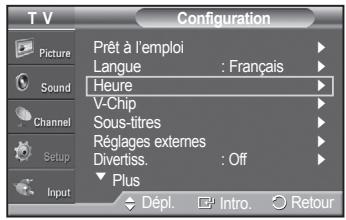

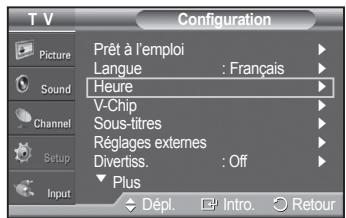

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche ENTER.

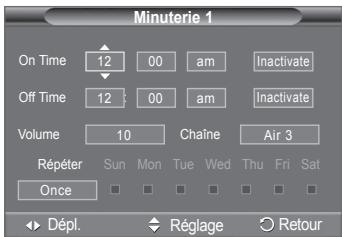

Appuyer sur la touche EXIT pour quitter le menu. • Heure de mise en marche : Sélectionner l’heure, les minutes, am/pm et Activation ou Désactivation. (Pour activer la minuterie avec le réglage choisi, sélectionner Activer.) • Heure de désactivation : Sélectionner l’heure, les minutes, am/pm et Activation ou Désactivation. (Pour activer la minuterie avec le réglage choisi, sélectionner Activer.) • Volume : Sélectionner le niveau sonore désiré. • Canal : Lorsque l’Heure de mise en marche est activée, vous pouvez écouter un canal particulier. • Répéter : Choisir Une fois, Tous les jours, Lundi au vendredi, Lundi au samedi, Samedi et dimanche ou Manuel. ➢ Lorsque Manuel est choisi, appuyez sur la touche ► pour choisir le jour approprié de la semaine. Appuyer sur la touche ENTER sur le jour voulu et la marque ( ) s’affichera.
1 Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, suivie de la touche ENTER. 2 Appuyer sur la touche ▲ ou ▼ pour sélectionner Mise en veille, suivie de la touche ENTER. 3 Appuyer sur la touche ▲ ou ▼ pour sélectionner la minute. Le réglage de la minuterie fait passer automatiquement l’Activation sur On. Pour annuler la mise en veille: Appuyer sur la touche ► pour sélectionner Activation. Appuyer sur la touche ▲ ou ▼ pour sélectionner Off, suivie de la touche ENTER.

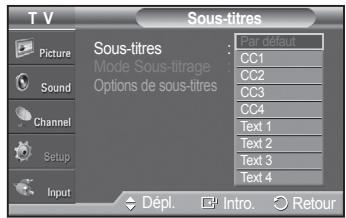

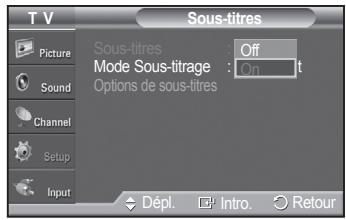

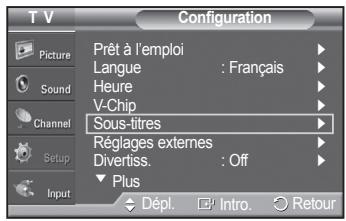

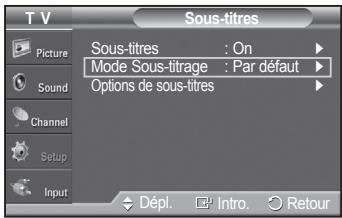

La fonction de sous-titrage numérique est compatible avec les canaux numériques. 1

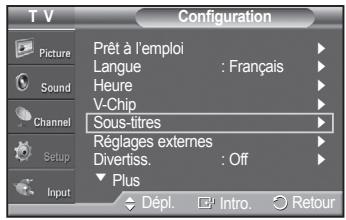

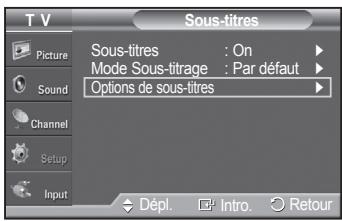

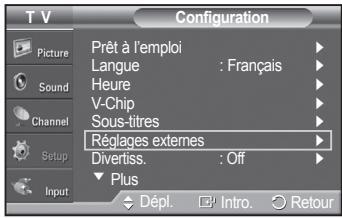

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.
► Langue Options de sous-titres
Mode ss-titres codés.

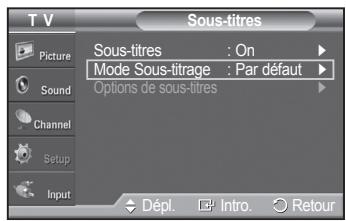

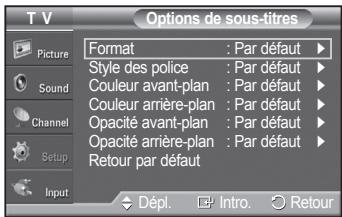

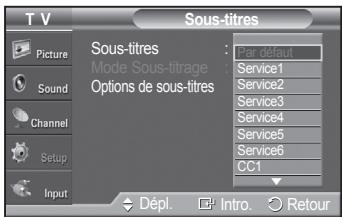

Appuyer sur la touche ▲ ou ▼ pour sélectionner les options de sous-menu désirées (voir les options ci-dessous), suivie de la touche ENTER. Appuyer sur la touche EXIT pour quitter. ➢ L’option de sous-titrage dépend du programme diffusé. ➢ L’expression Par défaut signifie revenir aux choix de sous-titrage initiaux déterminés par le diffuseur. ➢ L’avant-plan et l’arrière-plan ne peuvent être de la même couleur. ➢ Les paramètres Opacité avant-plan et Opacité arrière-plan ne peuvent être tous deux réglés sur Transparent.
: Par défaut : Par défaut Intro.
tyle des police : Cette option permet de choisir entre Par défaut eStyle0 à Style7. Il est possible de choisir le style de police. La sélection par défaut est Par défaut. • Couleur avant-plan : Cette option permet de choisir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Il est possible de modifier la couleur du lettrage.La sélection par défaut est Par défaut. • Couleur arrière-plan : Cette option permet de choisir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Il est possible de choisir la couleur d’arrière-plan des sous-titres. La sélection par défaut est Par défaut. • Opacité avant-plan : Cette option permet de choisir entre Par défaut, Transparent, Translucide, Solide et Clignotant. Il est possible de modifier l’opacité des caractères. • Opacité arrière-plan : Cette option permet de choisir entre Par défaut, Transparent, Translucide, Solide et Clignotant. Il est possible de modifier l’opacité d’arrière-plan du sous-titrage. • Retour par défaut : Cette option rétablit les paramètres par défaut des fonctions suivantes: Format, Style de police, Couleur d’avant-plan, Couleur d’arrière-plan, Opacité d’avant-plan et Opacité d’arrière-plan. Appuyer sur la touche CC de la télécommande pour sélectionner On ou Off.
Appuyer sur la touche ▲ ou ▼ pour sélectionner On, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.
• CC3: Service de sous-titrage secondaire synchronisé. Programme alternatifde données de sous-titrage, généralement dans une seconde langue. • CC4 : Sous-titrage non synchronisés particulier. Option semblable à CC2. •T ext 1 : Premier service de texte. Il peut comprendre diverses données qui ne se rapportent pas au programme. • Text 2: Deuxième service de texte. Données supplémentaires, qui en général ne se rapportent pas au programme. • Text 3/Text 4: Troisième et quatrième services de texte. Ces canaux de données ne doivent être utilisés que si les fonctions d’affichage Text 1 et Text 2 sont insuffisantes.
Appuyer sur la touche MENU pour afficher le menu. Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.
► Langue - Lorsque le téléviseur n’émet aucun son parce que l’on a réduit le volume au minimum en appuyant sur la touche VOL . - Si le téléviseur est éteint par la minuterie. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.
Vous pouvez activer et désactiver la DEL bleue située à l’avant du téléviseur. 1
Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner Paramètres externes, suivie de la touche ENTER.
• Mode veille : La DEL s’allume lorsque le téléviseur est en mode de mise en veille et s’éteint lorsque le téléviseur est allumé. • Pen. ècoute : La DEL s’allume lorsque le téléviseur est allumé et s’éteint lorsque le téléviseur est éteint. • Toujours : La DEL est toujours allumée.
► Langue • Jeux : Offre une image et une qualité sonore optimales pour les jeux. Ce mode accélère la vitesse de jeu d’une console externe branchée au téléviseur.

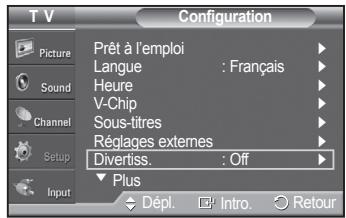

Il est également possible d’appuyer plusieurs fois sur la touche E.MODE de la télécommande pour modifier le paramètre Divertissement.

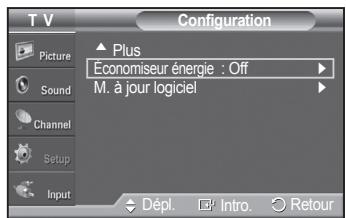

Cette option ajuste la consommation électrique de l’appareil et permet de faire des économies d’énergie. 1 Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.
• Off : Met le mode économiseur d’énergie hors fonction. • Basse : Fonctionne en mode standard. • Moyen : Passe au mode d’économie d’énergie moyen. • Élevé : Passe au mode d’économie d’énergie élevé. Insérer une clé USB contenant la mise à jour du microprogramme dans le port de mise à jour USB situé à l’arrière du téléviseur.
La mise à jour est lancée. Veiller à ne pas débrancher l’alimentation et à ne pas retirer la clé USB pendant l’application des mises à jour. Le téléviseur s’éteint et se remet en marche automatiquement une fois la mise à jour du microprogramme terminée. Vérifier la version du microprogramme une fois les mises à jour terminées. Au moment de la mise à niveau du logiciel, les réglages vidéo et audio effectués seront remplacés par les réglages par défaut (définis en usine). Il est recommandé de prendre en note les réglages afin de pouvoir les rétablir facilement après la mise à niveau.
L’appareil se réinitialise après la mise à jour. Oui

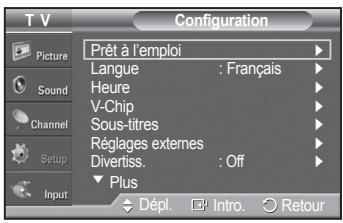

Appuyer sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER.
On et Off). Appuyer sur la touche ENTER.
2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche ENTER. Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
• TV-Y : Tous les enfants. Les thèmes et éléments de cette émission ont été spécialement conçus pour un public très jeune, notamment les enfants de deux à six ans. • TV-Y7 : Vise des enfants plus vieux. Les thèmes et éléments de cette émission peuvent comprendre un certain niveau de violence physique ou de comédie, ou peut faire peur aux enfants de moins de sept ans. • TV-G : Public de tous âges. Cette émission ne comporte aucune ou peu de violence, aucun langage rude ni dialogue ou situation à connotation sexuelle. • TV-PG : Surveillance parentale recommandée. Cette émission peut contenir du langage grossier peu fréquent, de la violence limitée ainsi que certaines situations ou dialogues à connotation sexuelle. • TV-14 : Supervision des parents fortement recommandée. Cette émission peut inclure des thèmes évolués, des scènes à connotation sexuelle, du langage rude et de la violence plus intense. • TV-MA : Adultes seulement. Cette émission peut inclure des thèmes destinés aux adultes, un langage vulgaire, de la violence explicite et des scènes à connotation clairement sexuelle.
➢ Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications. Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications. ➢ Les classifications TV-Y7-, TV-Y7+, TV-G, TV-SP, TV-14 et TV-A comportent des options supplémentaires. Voir l’étape suivante pour changer les sous-classifications ci-dessous: • TOUT : Bloquer toutes les classifications. • L : Langage pour adultes. • FV : Fantastique, violence. • S : Situations à connotation sexuelle. • D : Dialogues à connotation sexuelle. • V : Violence. Si la fonction V-Chip est activée, les émissions classées offensantes (système de classification des émissions ou MPAA) sont automatiquement bloquées. 1
► 2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche ENTER. Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
Le symbole “ ” s’affiche. Pendant que le symbole “ ” est sélectionné, appuyer sur la touche ENTER pour bloquer ou débloquer la classification. Appuyer sur la touche EXIT pour quitter le menu. Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications. Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.

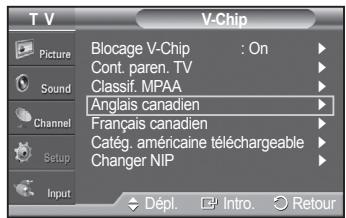

ENTER. Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.

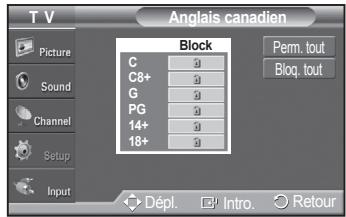

Appuyer sur la touche EXIT pour quitter le menu. Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications. Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.
• 18+ : Émissions pour adultes.
ENTER. Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
Appuyer sur la touche EXIT pour quitter le menu. Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications. Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications.
► 2 Appuyer sur la touche ▲ ou ▼ pour sélectionner V-Chip, suivie de la touche ENTER. Le message Entrer NIP s’affiche. Entrer le NIP à 4 chiffres.
Catég. américaine téléchargeable, suivie de la touche ENTER. ➢ S’il n’est pas possible de télécharger les informations de la station émettrice, le menu Catég. américaine téléchargeable est désactivé. ➢ Les informations relatives au contrôle parental sont automatiquement téléchargées pendant le visionnement de canaux numériques. Cela peut prendre quelques secondes. ➢ Le menu Catég. américaine téléchargeable est de nouveau accessible une fois les informations téléchargées de la station émettrice. Cependant, selon les informations de la station émettrice, elle pourrait ne pas être accessible.
Appuyer sur la touche ENTER pour activer la restriction sélectionnée. Le symbole “ ” s’affiche. Appuyer sur la touche EXIT pour quitter le menu. Perm. tout : Appuyer sur cette touche pour débloquer toutes les classifications. Bloq. tout : Appuyer sur cette touche pour bloquer toutes les classifications. ➢ Les niveaux de contrôle parentale varient selon la station émettrice. ➢ Le nom de menu par défaut et les modifications de catégories américaines téléchargeables varient selon les informations téléchargées. ➢ Même si l’affichage à l’écran est dans une autre langue, le menu Catég. américaine téléchargeable ne s’affiche qu’en anglais. ➢ La classification permet de bloquer automatiquement certaines classifications plus restrictives. ➢ Les titres de classification (par exemple : Humor Level) et les classifications (par exemple : DH, MH, H) peuvent varier selon la station émettrice.
Pour rétablir l’image, syntoniser une autre chaîne à l’aide des touches CH ou CH . Dans certains cas (selon la classification des programmes de télévision locaux), la fonction Puce V permet de bloquer tous les canaux. Dans ce cas, utiliser la touche V-Chip en guise de solution d’urgence.
TV-PG[ S ] Anynet+. Pour vous assurer que votre appareil audiovisuel Samsung est doté de cette fonction, vérifiez si une marque Anynet+ figure sur votre appareil. Pour brancher directement au téléviseur
Anynet+ fonctionne lorsque l’appareil audiovisuel qui le prend en charge est à l’état de veille ou en marche. Anynet+ prend en charge un maximum de 12 appareils audiovisuels. Notez que vous pouvez brancher jusqu’à trois appareils du même type. Français - 64
➢ Lorsque la fonction de Anynet+ (HDMI-CEC) est désactivée, toutes les opérations Anynet+ connexes sont désactivées.
Anynet+ (HDMI-CEC) Balayage et permutation entre les appareils Anynet+ 1
La liste des appareils Anynet+ branchés au téléviseur s’affiche.
3 S’il est impossible de trouver l’appareil désiré, appuyer sur la touche ▲ ou ▼ pour sélectionner Recherche de connexions, suivie de la touche ENTER. Le message Configuration de la connexion Anynet+… s’affiche. Lorsque la recherche d’appareil est terminée, les appareils branchés sont énumérés dans le menu Anynet+.
➢ Recherche de connexions Configuration
► La durée nécessaire au balayage des appareils dépend du nombre d’appareils branchés. Dépl. Intro. POWER, ceux qui sont branchés lorsque le téléviseur est en marche ne sont pas affichés. Dans ce cas, sélectionner Recherche de connexions pour détecter les appareils. Si vous avez sélectionné un appareil audiovisuel externe en appuyant sur la touche SOURCE, il est impossible d’utiliser la fonction Anynet+. Veiller à permuter vers un appareil Anynet+ à l’aide de la touche TOOLS.
Français - 65 Après une permutation vers l’appareil, lorsque le menu de l’appareil correspondant s’affiche à l’écran.
Après la permutation vers l’appareil, pendant la lecture d’un fichier Il est impossible de contrôler les appareils Anynet+ à l’aide des touches du panneau latéral du téléviseur Il est possible de contrôler les appareils Anynet+ à l’aide du téléviseur. Il est possible que la télécommande du téléviseur ne fonctionne pas dans certaines conditions. Le cas échéant, resélectionner l’appareil Anynet+. Les fonctions Anynet+ ne fonctionnent pas avec des produits d’autres marques. En mode Anynet+, il se peut que les touches de couleur ne fonctionnent pas correctement. Les fonctions , peuvent varier selon l’appareil.

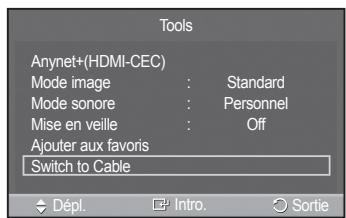

Il est possible d’enregistrer une émission télévisée à l’aide d’un enregistreur. Appuyer sur la touche TOOLS. L’enregistrement commence. (Seulement lorsqu’un appareil d’enregistrement Anynet+ est branché.)
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner Récepteur, suivie de la touche ENTER. 4 Il à présent possible d’écouter le son par l’intermédiaire du récepteur.
Si le récepteur ne prend en charge que le son, il peut ne pas figurer dans la liste des appareils. Le récepteur fonctionnera lorsque la prise d’entrée optique sera reliée à la prise de sortie optique du téléviseur. Lorsque le récepteur est en mode d’écoute, certaines restrictions relatives à la fonction ISI et aux fonctions audio (fonction MTS, langue préférée) s’appliquent. Si l’alimentation du téléviseur est coupée lorsque le Récepteur est sous tension (déconnexion du cordon d’alimentation ou panne d’électricité), la Haut-parleur TV pourrait être désactivée au moment où le téléviseur sera rallumé.
■ Vérifier les branchements des câbles vidéo/audio/HDMI de l’appareil Anynet+. ■ Vérifier si Anynet+ (HDMI-CEC) est activé dans le menu Configuration d’Anynet+. ■ Vérifier si la télécommande est en mode TV. ■ Vérifier s’il s’agit de la télécommande exclusive Anynet+. ■ Anynet+ ne fonctionne pas dans certaines conditions. (recherche de canaux, Prêt-à-l’emploi,etc) ■ Au moment du branchement ou du débranchement du câble HDMI, s’assurer d’effectuer une nouvelle recherche des appareils ou de redémarrer le téléviseur. ■ Vérifier si la fonction Anynet+ de l’appareil Anynet+ est activée. Je souhaite lancer Anynet+. ■ Vérifier si l’appareil Anynet+ est bien branché au téléviseur et vérifier si Anynet+ (HDMI-CEC) est activé dans le menu Configuration d’Anynet+. ■ Appuyer sur la touche TV de la télécommande du téléviseur pour permuter vers le téléviseur. Appuyer ensuite sur la touche Anynet+ pour afficher le menu Anynet+ et sélectionner le menu désiré. Je souhaite quitter Anynet+. ■ Sélectionner Écouter la télévision dans le menu Anynet+. ■ Appuyer sur la touche SOURCE de la télécommande du téléviseur pour sélectionner un appareil autre que les appareils Anynet+. ■ Appuyer sur les touches CH, CH LIST, PRE-CH, FAV.CH, ou autre pour passer au mode TV. (Remarque : le bouton des canaux ne fonctionne que si aucun appareil Anynet+ à syntoniseur intégré Anynet+ n’est branché.) Le message Connexion à l’ ■ La télécommande ne peut être utilisée pendant la configuration d’Anynet+ ou pour la permutation appareil Anynet+... s’affiche vers un mode de visionnement. ■ Utiliser la télécommande lorsque le réglage d’Anynet+ ou la permutation vers le mode de à l’écran. visionnement sont terminés. L’appareil Anynet+ ne lit pas. Vous ne pouvez pas utiliser la fonction lecture lorsque le mode Prêt-à-l’emploi est en cours d’exécution. L’appareil branché n’est pas ■ Vérifier si l’appareil prend en charge les fonctions Anynet+. ■ Vérifier si le câble HDMI est bien branché. affiché. ■ Vérifier si Anynet+ (HDMI-CEC) est activé dans le menu Configuration d’Anynet+. ■ Rechercher les appareils Anynet+ à nouveau. ■ Seul le câble HDMI permet de brancher un appareil Anynet+. Certains câbles HDMI ne prennent pas en charge des fonctions Anynet+. L’émission ne peut pas être Vérifier si la prise d’antenne sur l’appareil enregistreur est branchée correctement. enregistrée. Le son du téléviseur ne sort Brancher le câble optique entre le téléviseur et le récepteur. pas par le récepteur. Français - 67
S’assurer que les vis sont bien vissées au mur. ➢ Il pourrait s’avérer nécessaire d’utiliser des douilles d’ancrage selon le type de mur. ➢ Comme les pièces de retenue, les vis et la corde ne sont pas fournis, il faut les acheter.
➢ Il se peut que le produit soit dépourvu de vis. Le cas échéant, il faut acheter les types de vis suivants.
➢ Installer le téléviseur à proximité du mur de manière qu’il ne se renverse pas vers l’arrière. ➢ Pour nouer la corde de façon sécuritaire, les pièces de retenue murales doivent être fixées à une hauteur identique ou inférieure à celles du téléviseur. ➢ Dénouer la corde avant de déplacer le téléviseur.
Samsung en composant le 1-800-SAMSUNG. Problème Image de mauvaise qualité.
Essayer un autre canal. Réorienter l’antenne. Vérifier toutes les branchements de câbles. Son de mauvaise qualité. Essayer un autre canal. Réorienter l’antenne. Pas d’image ni de son. Essayer un autre canal. Appuyer sur la touche SOURCE. Vérifier si le téléviseur est branché. Vérifier les branchements de l’antenne. Vérifier que la touche MUTE n’est pas enfoncée. Aucun son ou le son est trop faible au En premier lieu, vérifier le volume des appareils branchés au téléviseur (récepteur numérique, lecteur DVD, câblosélecteur, magnétoscope, etc.). Régler ensuite le volume du téléviseur en volume maximum. conséquence. Défilement vertical de l’image. Vérifier toutes les branchements de câbles. Fonctionnement anormal du Débrancher le téléviseur pendant 30 secondes, le rebrancher et le rallumer. téléviseur. Le téléviseur ne s’allume pas. Vérifier que la prise murale fonctionne. La télécommande fonctionne mal.
Nettoyer l’extrémité supérieure de la télécommande (hublot de transmission). Vérifier les bornes des piles. Appuyer sur la touche TV pour régler la télécommande au mode TV. Vérifier s’il y a des piles dans la télécommande. Vérifier si les bornes “ + ” et “ - ” des batteries sont insérées correctement. Vérifier la puissance du signal numérique et l’entrée de l’antenne.
Utiliser le réglage de précision. L’image est trop grande ou trop petite. Redimensionner l’image. La qualité visuelle des canaux La qualité visuelle des canaux numériques peut varier selon la méthode de production d’origine numériques varie. (analogue ou numérique). - Si la méthode de production d’origine est numérique : Une émission de haute qualité visuelle. - Si la méthode de production d’origine est analogue : Le programme numérique affiché à l’écran est un programme analogue à l’origine, mais converti au format numérique. La qualité visuelle est de calibre SD (définition standard). L’écran est noir et le témoin Sur l’ordinateur, Sur l’ordinateur, vérifier l’alimentation et le câble de signal. d’alimentation clignote. Le téléviseur est en mode d’économie d’énergie. Déplacer la souris de l’ordinateur ou appuyer sur une touche du clavier. Sur le matériel, vérifier le mode (STB, DVD, etc.), l’alimentation et le câble de signal. Le téléviseur est en mode d’économie d’énergie. Appuyer sur la touche Source du panneau ou de la télécommande. Éteindre le téléviseur et le rallumer. Même si le téléviseur indique HD, la L’indication HD (haute définition) affichée lors d’un changement de poste ou lorsque la touche qualité visuelle n’est pas satisfaisante. Information de la télécommande est enfoncée signifie que le canal sélectionné est un canal numérique. Si le diffuseur convertit un signal analogue au format numérique et transmet ce signal, il est possible que la qualité visuelle ne soit pas parfaite. L’image détériorée apparaît dans un Si la fonction Numérisation seulement est sélectionnée sur un appareil externe, l’image détériorée peut apparaître dans un angle de l’écran. Ce dommage est causé par les appareils angle de l’écran. externes et non par le téléviseur. Un son étrange se fait entendre. Cela est causé par le fonctionnement des appareils; il ne s’agit pas d’une défectuosité. Le message “rétablit tous les Ce message s’affiche lorsque vous appuyez et maintenez la touche EXIT enfoncée pendant un paramètres aux réglages prédéfinis” moment. s’affiche. Les valeurs par défaut du produit sont rétablies selon les paramètres prédéfinis à l’usine.

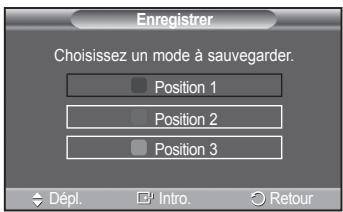

➢ Pour ne pas sauvegarder la position en cours, appuyez sur la touche RETURN. ➢ Vous ne pouvez pas utiliser les touches de couleur pendant que vous sélectionnez un mode de sauvegarde. 4
➢ Appuyez sur la touche INFO pour réinitialiser. Appuyez sur la touche ◄ ou ► pour sélectionner Oui, puis sur ENTER. La position est initialisée au réglage par défaut.
➢ L’écran de réglage du support mural s’affiche. ➢ Si l’écran de réglage du support mural ne s’affiche lorsqu’on clique sur une touche de direction pendant que le téléviseur est en marche, utilisez le menu pour l’afficher. • Appuyer sur la touche MENU pour afficher le menu. Appuyez sur la touche ▲ ou ▼ pour sélectionner Configuration, suivie de la touche ENTER. • Appuyer sur la touche ▲ ou ▼ pour sélectionner Paramètres externes, suivie de la touche ENTER. • Appuyez sur la touche ▲ ou ▼ pour sélectionner Réglage du support mural, suivie de la touche ENTER.
2 2 En appuyant sur une touche de couleur (rouge, verte, jaune), le support mural à réglage automatique se règle sur la position mémorisée. ➢ Vous pouvez régler le support mural sur une des trois positions préréglées en appuyant sur les touches rouge (Position1), verte (Position2) ou jaune (Position3). ➢ Si vous réglez la position après avoir activé une position préréglée, l’affichage disparaît. ➢ Pour l’installation, reportez-vous au guide d’installation fourni avec le support mural. ➢ Pour installer le téléviseur ainsi que pour installer et déplacer le support mural, adressez-vous à une société spécialisée en installation. ➢ Ce dispositif doit être utilisé pour poser le support mural sur un mur. Pour le fixer à d’autres matériaux, veuillez communiquer avec votre détaillant. ➢ Le support mural automatique ne fonctionne pas lorsque la fonction Anynet+ est activée.
2 Si vous l’installez au plafond ou sur un mur incliné, il risque de tomber et de causer des blessures.

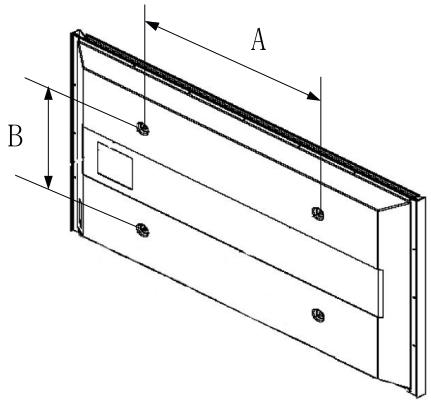

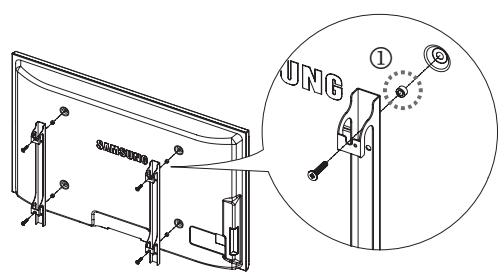

Ne pas utiliser de vis plus longues que les dimensions standard : elles pourraient endommager l’intérieur du téléviseur. En ce qui a trait aux supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer selon leurs spécifications. N’utilisez pas de vis non conformes aux spécifications de vis standard VESA. Ne serrez pas trop les vis, cela pourrait endommager le produit ou en provoquer la chute et causer des blessures. Samsung décline toute responsabilité dans le cas où de tels accidents se produisent. Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnés par l’utilisation d’un support mural autre que VESA ou non recommandé, ou si le consommateur ne suit pas les instructions d’installation du produit. Nos modèles de 145 cm (57 po) et 160 cm (63 po) ne sont pas conformes aux spécifications VESA. Par conséquent, vous devez utiliser notre ensemble de fixation conçu pour ces modèles. Ne dépassez pas une inclinaison de 15 degrés lorsque vous fixez ce téléviseur. N ’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter.

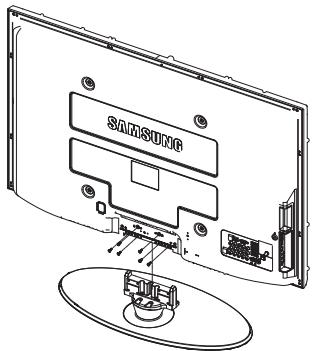

Fixer fermement le support au téléviseur avant de le déplacer, car le support risque de tomber et de causer des blessures sérieuses.
Toujours ranger le téléviseur en position verticale.
Modèle Niveau d’humidité relative pour le fonctionnement Température pour l’entreposage Niveau d’humidité pour l’entreposage
➢ 5% à 95%, sans condensation
La conception et les spécifications sont sujettes à changement sans préavis. Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit. Pivotement du support (Gauche/Droite)
Notice Facile
