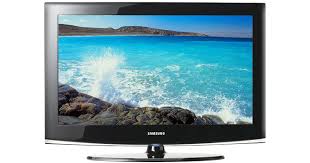

LN37A450 - Téléviseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur ACL HD 37 pouces
Marque	Samsung
Modèle	LN37A450 (LN37A450C1D)
Taille d'écran (diagonale)	37 pouces (94 cm)
Résolution	1360 x 768 pixels
Son - Puissance de sortie	10 W x 2 (stéréo)
Technologies audio	SRS TruSurround XT
Dimensions (sans support)	916,4 x 81,7 x 601,0 mm (L x P x H)
Dimensions (avec support)	916,4 x 300 x 658,1 mm
Poids (sans support)	15,1 kg
Poids (avec support)	18,3 kg
Alimentation	100-240 V CA, 50/60 Hz (adaptateur secteur intégré)
Consommation électrique	Environ 150 W (valeur typique)
Connectivité	HDMI (x3), Composante (x2), AV (x2), S-Vidéo, PC (VGA + audio), sortie audio optique, péritel (AV1)

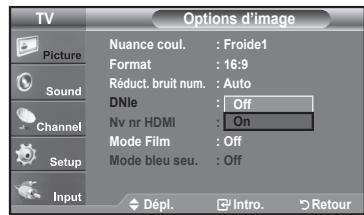

Fonctions principales	Tuner HD intégré, DNle (Digital Natural Image engine), Anynet+ (HDMI-CEC), réglage fin, sous-titres, minuterie, mode économique
Nettoyage et entretien	Utiliser un chiffon doux et sec (tissu de nettoyage fourni). Éviter les produits chimiques.
Sécurité	Verrou Kensington (antivol), support mural VESA 200x200 mm (M6)
Température de fonctionnement	10 °C à 40 °C
Humidité de fonctionnement	10 % à 80 % (sans condensation)
Accessoires inclus	Télécommande (BN59-00687A), piles AAA x2, cordon d'alimentation, tissu de nettoyage, support, vis, manuel d'utilisation

FOIRE AUX QUESTIONS - LN37A450 SAMSUNG

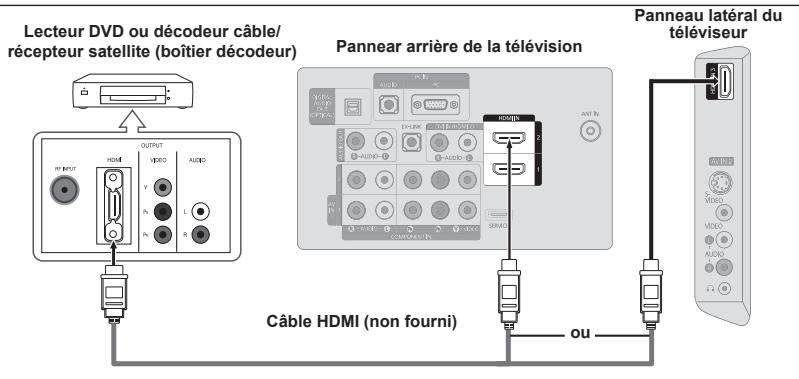

Comment brancher un lecteur DVD sur le téléviseur Samsung LN37A450 ?

Utilisez un câble HDMI entre la prise HDMI IN du téléviseur et la sortie HDMI du lecteur DVD. Si votre lecteur ne dispose que d'une sortie composante, branchez les câbles vidéo (Y, Pb, Pr) sur les entrées COMPONENT IN et les câbles audio sur les entrées audio correspondantes.

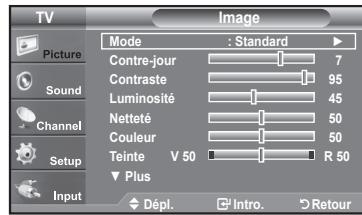

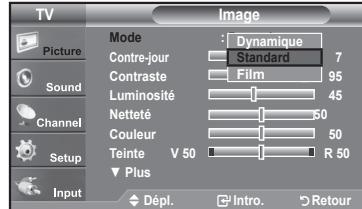

Comment régler l'image pour obtenir la meilleure qualité ?

Appuyez sur MENU, sélectionnez Image, puis Mode. Choisissez Standard ou Film selon votre contenu. Vous pouvez aussi ajuster le Contraste, la Luminosité et la Netteté dans les réglages. Activez DNle dans les options d'image pour une qualité optimale.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord que le téléviseur est allumé. Remplacez les piles (type AAA) en respectant les polarités. Nettoyez la fenêtre de transmission infrarouge de la télécommande. Assurez-vous qu'aucun obstacle ne bloque le capteur sur le téléviseur. Si le problème persiste, redémarrez le téléviseur.

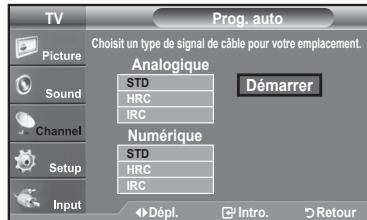

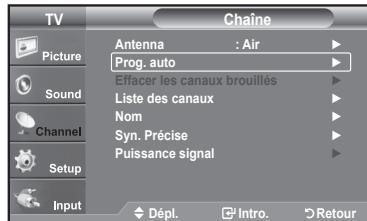

Comment mémoriser automatiquement les chaînes ?

Appuyez sur MENU, allez dans Chaine, puis Prog. auto. Sélectionnez la source Air (antenne) ou Câble. Le téléviseur recherche et mémorise toutes les chaînes disponibles. Vous pouvez interrompre la recherche en appuyant sur ENTER.

Comment utiliser la fonction Anynet+ pour contrôler d'autres appareils HDMI ?

Branchez un appareil compatible Anynet+ (ex : lecteur Blu-ray Samsung) via HDMI. Activez Anynet+ (HDMI-CEC) dans le menu Configuration. Ensuite, appuyez sur TOOLS pour accéder aux commandes de l'appareil connecté, comme la lecture ou l'enregistrement.

Comment réduire la consommation d'énergie du téléviseur ?

Allez dans Menu > Configuration > Économiseur d'énergie. Choisissez entre Bas, Moyen, Haut ou Auto. Vous pouvez aussi réduire le rétroéclairage (Contre-jour) dans les réglages d'image.

Comment connecter un casque audio ?

Branchez le casque sur la prise ECOUTEURS située sur le côté gauche du téléviseur. Le son des haut-parleurs est alors coupé automatiquement. Utilisez les touches de volume du téléviseur ou de la télécommande pour régler le niveau sonore du casque.

Que signifie le message 'Vérifier signal câble' ?

Ce message apparaît généralement lorsque la source d'entrée est réglée sur PC et qu'aucun câble PC n'est connecté ou que le signal est absent. Vérifiez le branchement du câble VGA ou DVI entre l'ordinateur et le téléviseur, et assurez-vous que l'ordinateur est allumé.

Comment monter le téléviseur sur un mur ?

Utilisez un support mural compatible VESA 200x200 mm. Suivez les instructions de montage fournies avec le support. Ne serrez pas trop les vis (max M6). Faites appel à un professionnel pour l'installation afin d'éviter tout risque de chute.

Que faire si l'image semble déformée ou si des barres noires apparaissent ?

Vérifiez que le format d'image est réglé sur 16:9 (appuyez sur la touche P.SIZE). Si vous recevez un signal en définition standard, le téléviseur peut afficher des barres noires. Utilisez le mode Format large ou Zoom pour remplir l'écran. Assurez-vous aussi que la source (câblosélecteur, récepteur) est réglée sur le format approprié.

MODE D'EMPLOI LN37A450 SAMSUNG

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Country	Customer Care Center®	Web Site	Address
CANADA	1-800-SAMSUNG(726-7864)	www.samsung.com/ca	Samsung Electronics Canada Inc., Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
			Samsung Electronique Canada Inc., Service à la Clientèle 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
U.S.A	1-800-SAMSUNG(726-7864)	www.samsung.com	Samsung Electronics America, Inc. 105 Challenger Road Ridgefield Park, NJ 07660-0511

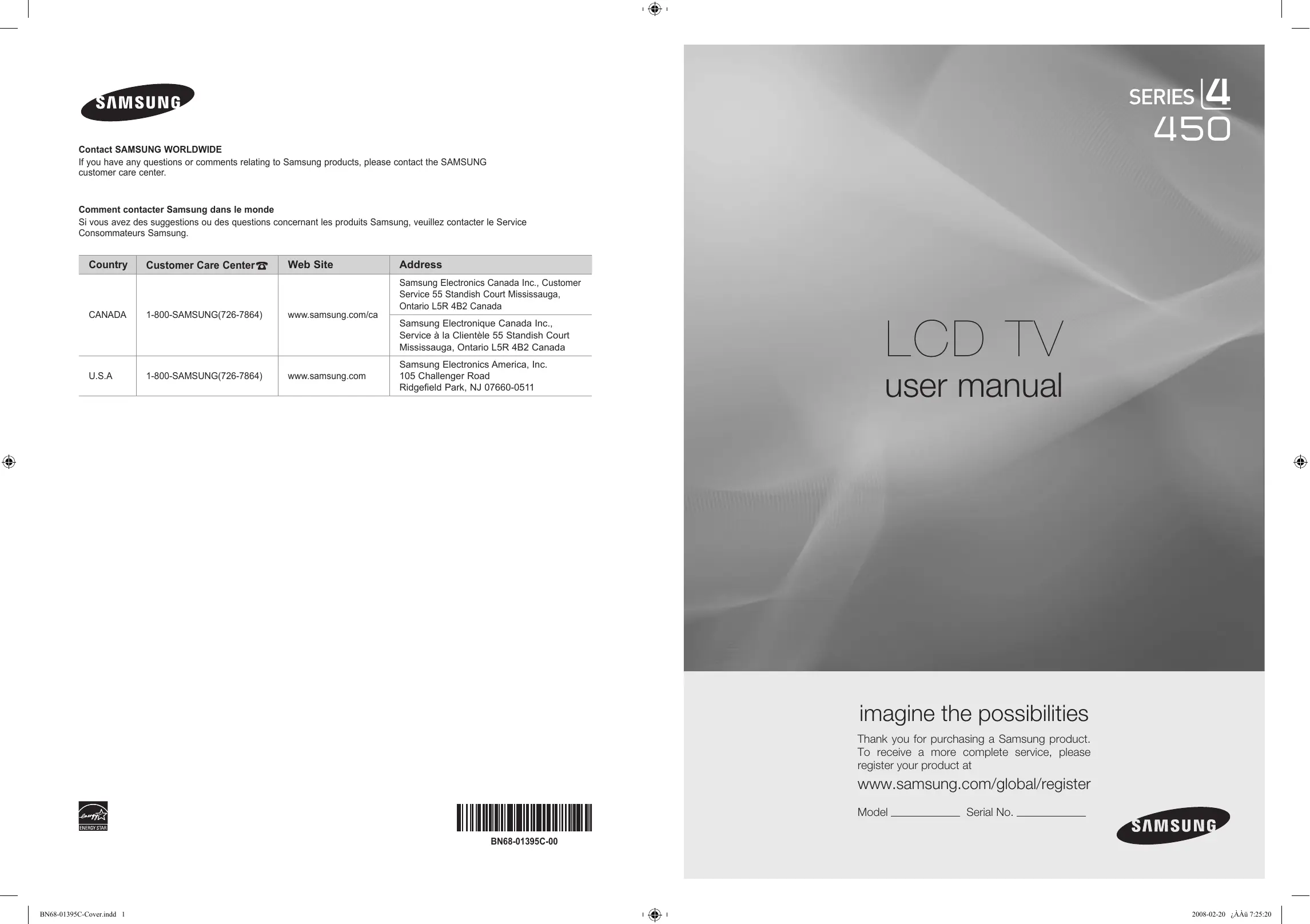

LCD TV user manual

imagine the possibilities

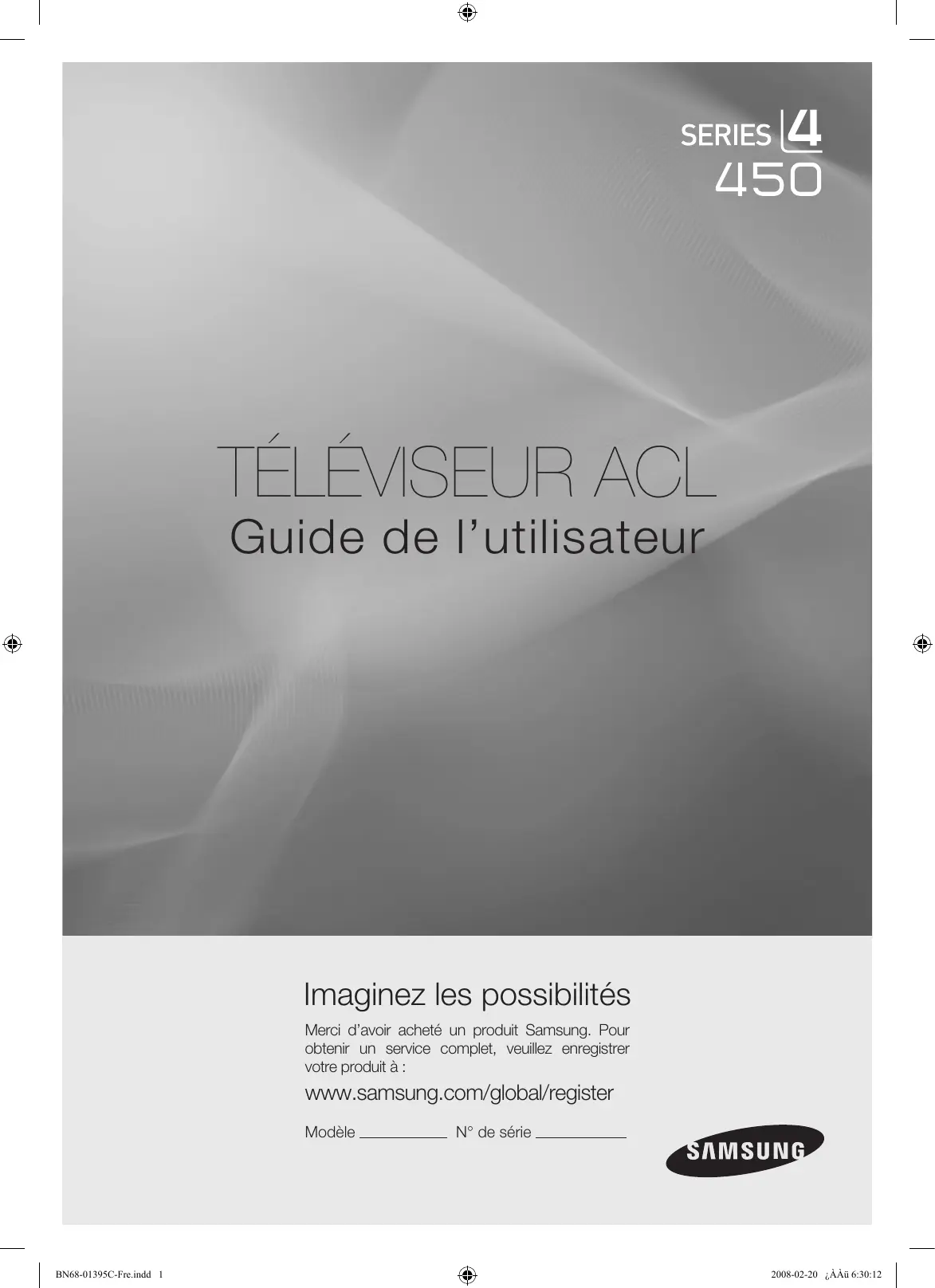

TELEVISEUR ACL Guide de l'utilisateur

Imaginez les possibilités

Merci d'avoir acheté un produit Samsung. Pour obtenir un service complet, veuillez enregistrer voserautomatique:

www.samsung.com/global/register

Modèle N° de série

Remarques importantes sur la garantie relative au format de l'image du téléviseur

Le format écran large des écrans ACL (16:9, soit le rapport hauteur/largeur de l'image) est conçu principalement pour les vidés plein écran à écran large. Les images affichées devraient être en format écran large 16:9 ou agrandi afin de replir l'écran si vous modèle offre cette caractéristique et que les images sont constamment en mouvement. L'affichage de graphiques et d'images fixes, comme les barres noires des vidés et des programmes de télévision en format standard non agrandi doit être limité au maximum à 5 % du temps d'écoute hebdomadaire.

De plus, il faut limiter I'affichage d'images et de textes fixes, comme les rapports boursiers, les affichages deieux video, les logos des stations, les sites Web ou les images graphiques et les schemas des ordinateurs, tel qu'inqui ci-dessus, et ce pour tous les telsiseurs. L'affichage d'images fixes qui ne respecte pas les directives ci-dessus peut causer un vieillissement inegal des écrans ACL en y的成长 des images fantome subtils mais permanentes. Pour eviter ce probleme, faites varier les émissions et les images et regarder principalement des images plein ecran en mouvement et non pas des images ou des barres foncees fixes.

Dans les modèles d'écran à plasma qui offrent des caractéristiques de format d'image, utiliser ces commandes pour Obtir différents formats en plein écran.

Prendre garde au choix des formats et à leur durée d'utilisation. Un vieillissement inégal résultat du choix et de l'utilisation d'un format, tout comme les images rémanentes, ne sont pas couverts par la garantie limite de Samsung.

États-Unis seulement

L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Ce produit est protégé en vertu des brevets américain suivants : 5 991 715, 5 740 317, 4 972 484, 5 214 678, 5 323 396, 5 539 829, 5 606 618, 5 530 655, 5 777 992, 6 289 308, 5 610 985, 5 481 643, 5 544 247, 5 960 037, 6 023 490, 5 878 080, et en vertu de la demande de brevet n° 2001-44713-A1 publiée aux États-Unis.

Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une'utilisation commerciale. Cette licence ne couve aucune autre appeaire que celui-ci et ne s'applique pas aux produits non poursus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appeaire à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

Autres pays

L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines fierces parties. Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accorded à l'égard d'une utilisation commerciale. Cette licence ne couve aucune autre apparéil que celui-ci et ne s'applique pas aux produits non poursus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvreet que l'utilisation de cet apparéil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accorded en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

SAMSUNG ELECTRONICS GARANTIE LIMITÉE POUR L'AMÉRIQUE DU NORD

Assujettie aux exigences, conditions, exclusions et limitations de la garantie limite originale fournie avec les produits de Samsung Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la presente garantie, SAMSUNG offrira en plus un service de réparation sous garantie aux États-Unis pour les produits achétés au Canada et un service de réparation sous garantie au Canada pour les produits achétés aux États-Unis pendant la période de garantie précisé à l'origine et pour l'acheteur initial seulement.

Les réparations sous garantie décrites ci-dessus doivent être effectues dans un centre de réparation agrée SAMSUNG. En plus de la presente garantie, la garantie limitée originale et une facture datee en tant que preuve d'achat doit être représentées au centre de réparation.

Le transport de l'appareil au et a partir du centre de réparation demeure la responsabilité de l'acheteur.

Les conditions couvertes ne sont limitées qu'aux vices de matériaux et de fabrication dans des conditions d'utilisation normale.

Exclues, mais non pas limitées à, sont les dispositions précisées à l'origine pour le service à domicile ou sur place, durées de réparation minimales et maximales, échanges ou remplacements, accessoires, options, extensions ou produits non durables.

Pour obtenir le nom d'un centre de réparation agrée Samsung, appelez sans frais:

Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864)

Au Canada:1-800-SAMSUNG

Précautions à prendre lors de l'affichage d'une image fixe

Une image fixe peut cause des dommages irrémédiables à l'écran du téléviseur.

• N'affichez pas une image fixe sur l'écran LCD plus de 2 heures. Cela pourrait provoquer une rémanence de l'image à l'écran. Cette rémanence de l'image est également appelée "brûlure de l'écran". Pour éviter une telle rémanence de l'image à l'écran, réduisez la luminosité et le contraste de l'écran lorsque vous laisssez une image fixe affichée

Regarder l'écran LCD du téléviseur en format 4:3 pendant une longue période peut laisser des traces de cordures à gauche, à droite et au centre de l'écran, à cause de la différence d'émission de lumière sur l'écran. La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran. Les dommages provoqués par les effets qui precedent ne sont pas couverts par la garantie.

• L'affichage d'images fixes deiaux video et ordinateurs pendant plus longtems qu'une pereide specifieque provoquer des renanences.Pour eviter cela,reduisez la "luminosite" et le "contraste" lors de l'affichage d'images fixes.

Table des matières

INFORMATIONS GÉNÉRALES

■ Listedes fonctions 2
■ Accessoires 2
■ Présentation du panneau de commande 3
■ Présentation du panneau de branchement 4

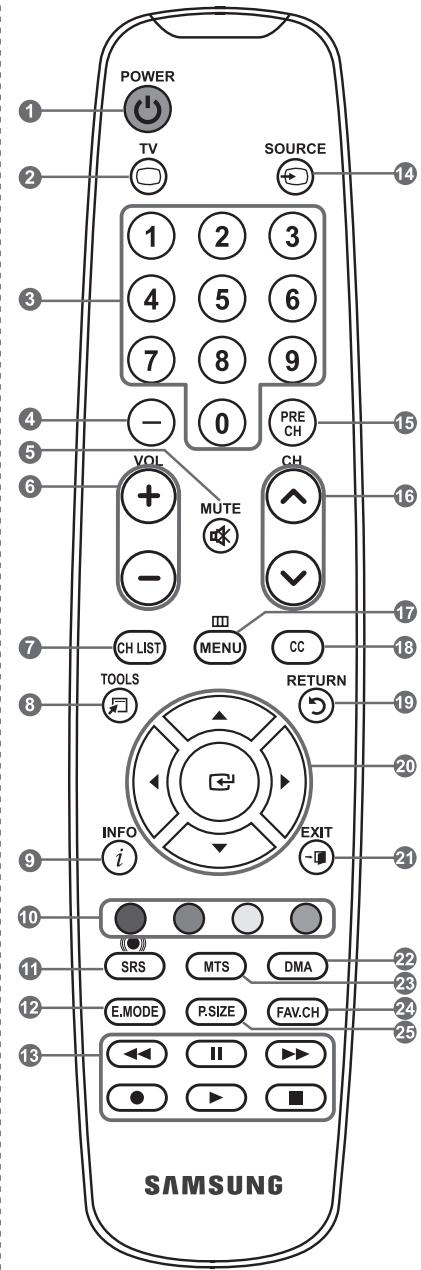

■ Telecommande 6
Insertion des piles dans la télécommande 7

CONNEXIONS (LN26A450C1D, LN40A450C1D)

• Connexion d'antennes VHF et UHF 7
  Connexion du cable TV. 8

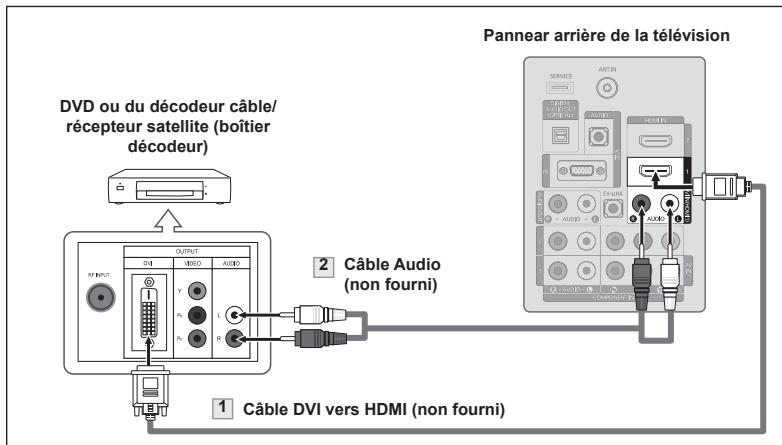

• Connexion d'un lecteur DVD ou d'un écodeur cable/recepteur satellite (boftier écodeur) via HDMI. 9
• Connexion d'un lecteur DVD ou d'un écodeur cable/recepteur satellite (boftier écodeur) via DVI. 9
  Branchement d'un lecteur DVD, câblosélecteur ou récepteur satellite à l'aide de cables composantes. 10
  ■ Connexion d'un caméoscope 10
  ■ Branchement d'un magnétoscope 11
  ■ Branchement d'un système audio numérique 12
  ■ Connexion d'un amplificateur/home cinema DVD 12
  ■ Branchement d'un PC. 13

CONNEXIONS (LN32A450C1D, LN37A450C1D)

■ Connexion d'antennes VHF et UHF 14
■ Connexion du cable TV. 15

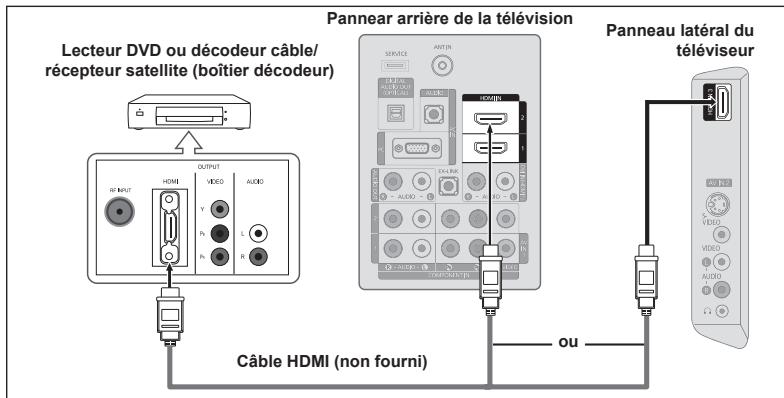

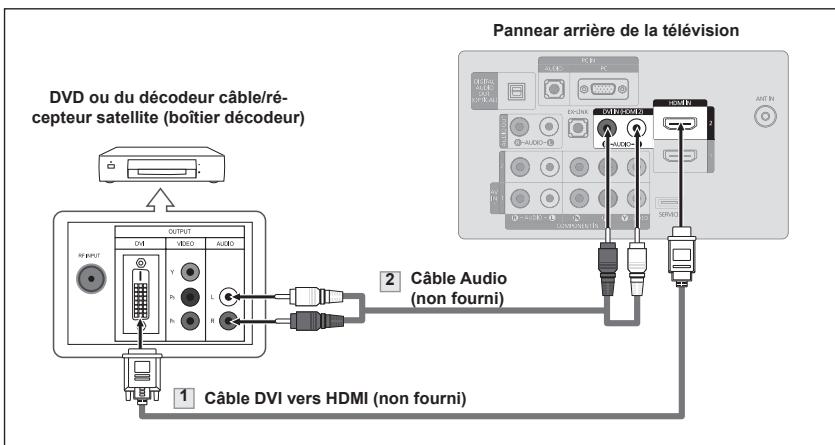

- Connexion d'un lecteur DVD ou d'un écodeur cable/recepteur satellite (boftier écodeur) via HDMI. 16
- Connexion d'un lecteur DVD ou d'un écodeur cable/recepteur satellite (boftier écodeur) via DVI. 16

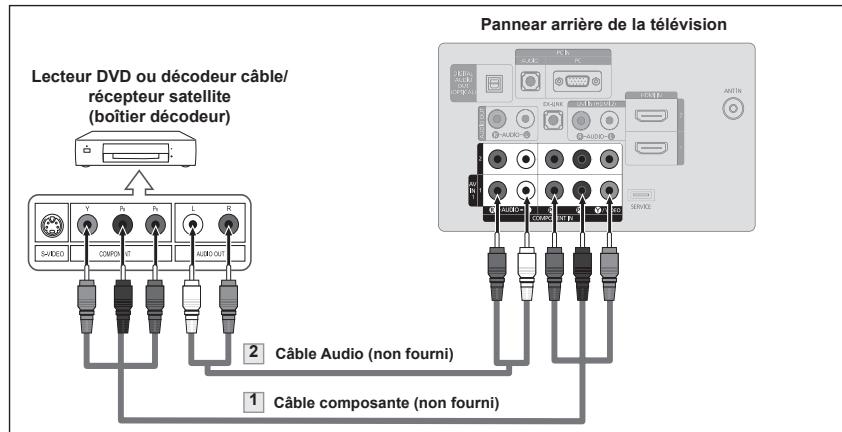

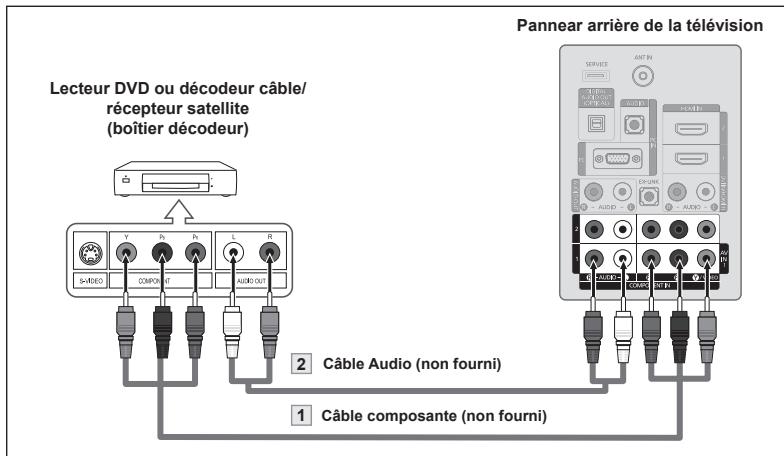

- Branchement d'un lecteur DVD, câblosélecteur ou récepteur satellite à l'aide de cables composantes. 17

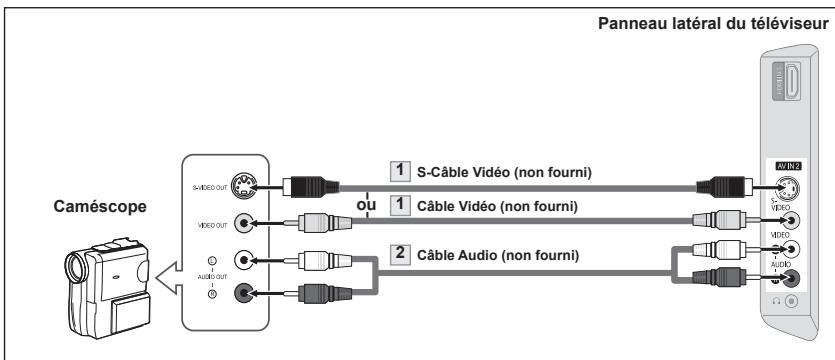

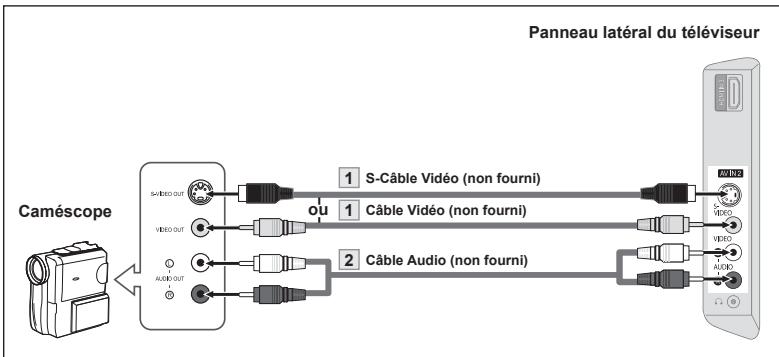

■ Connexion d'un caméoscope 17

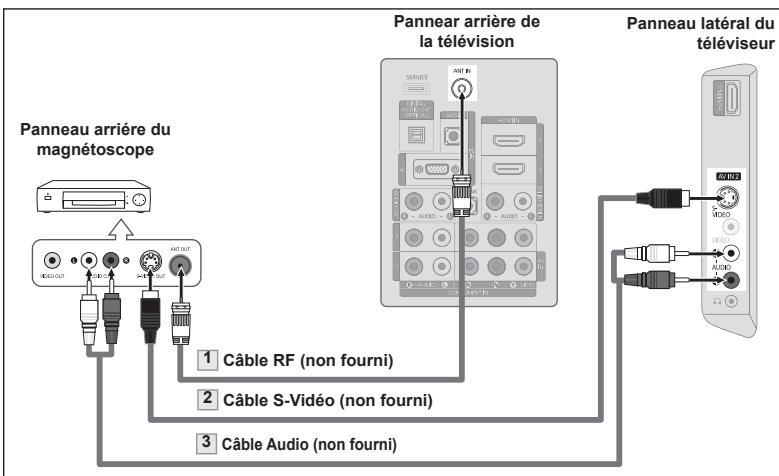

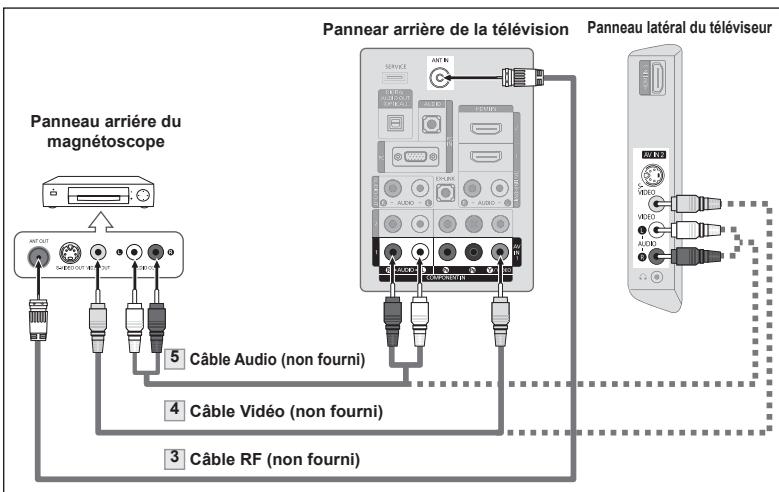

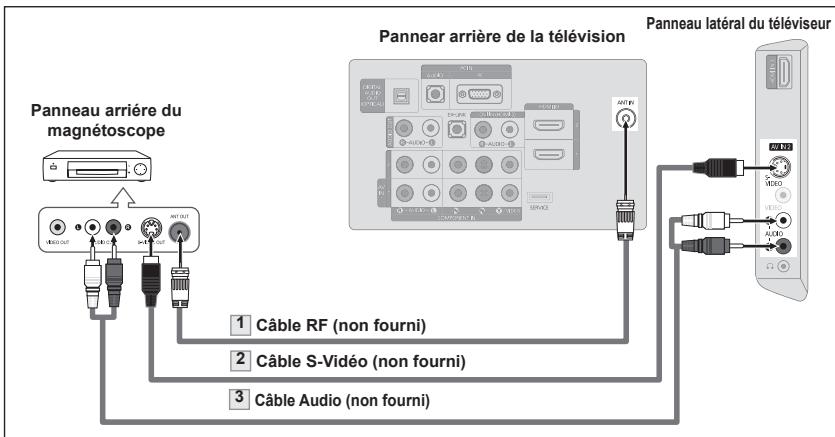

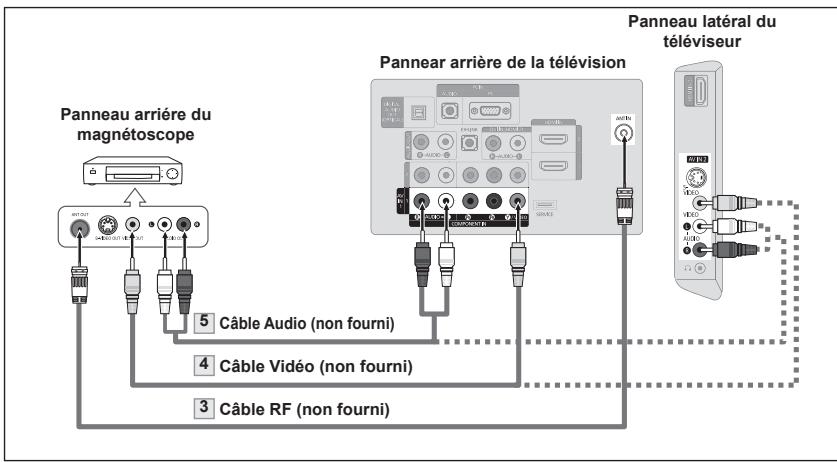

■ Branchement d'un magnétoscope 18
■ Branchement d'un système audio numérique 19
■ Connexion d'un amplificateur/home cinema DVD 19

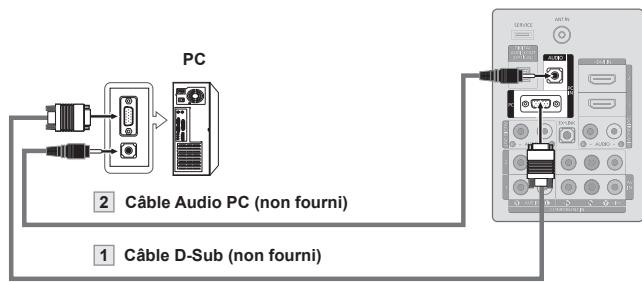

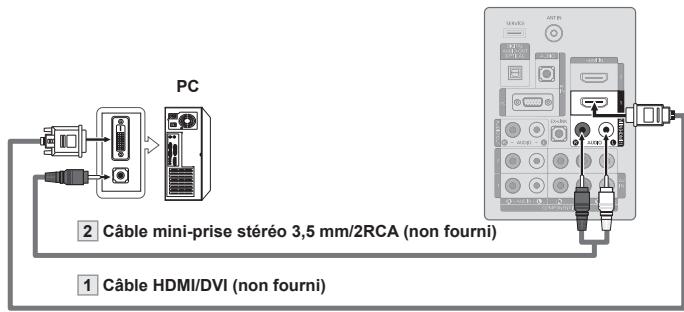

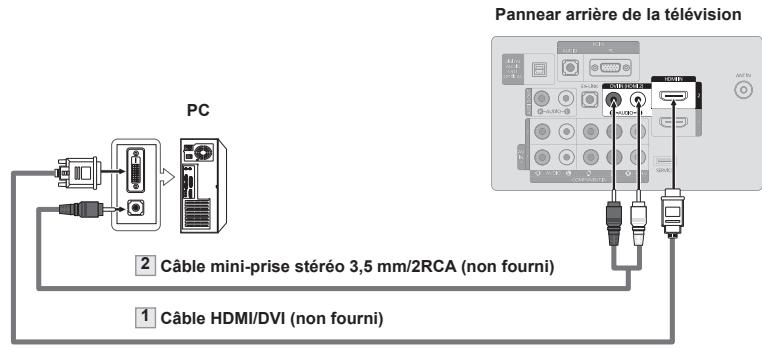

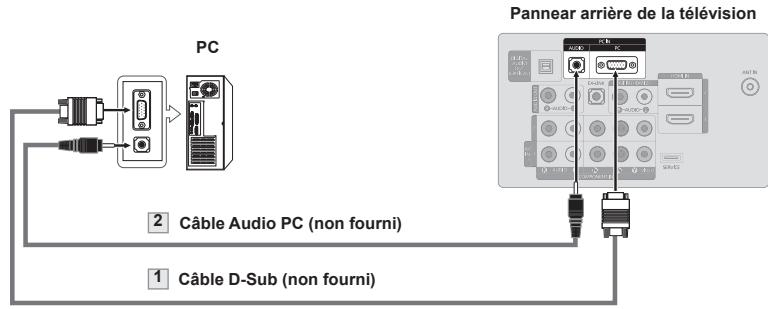

Branchement d'un PC 20

FONCTIONNEMENT

■ Mise en marche et arrêt de la télévision 21

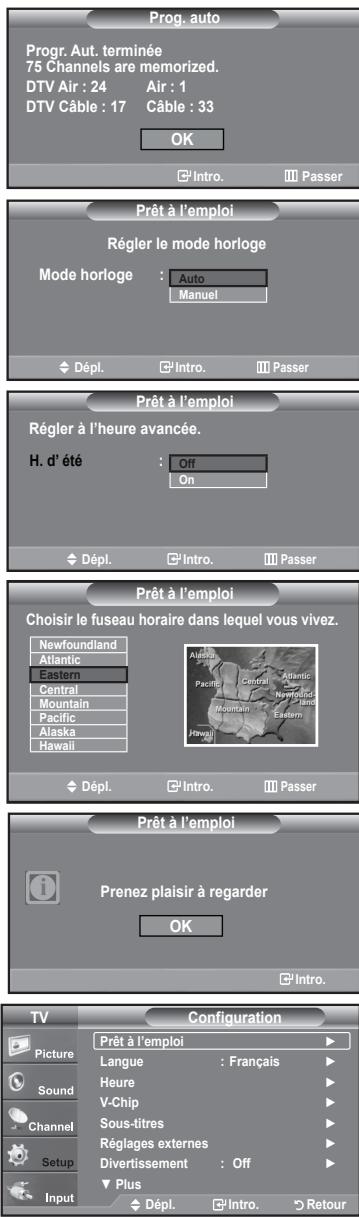

Fonction Pret à l'emploi 21

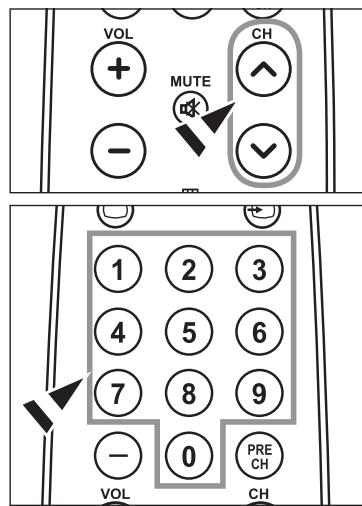

Changement des canal 22

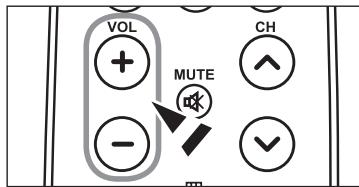

Réglage du volume 23
Visualisation de l'affichage 23

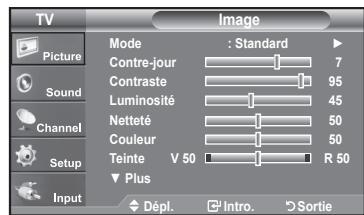

■ Visualisation des menus 23
Utilisation de la touche TOOLS 24

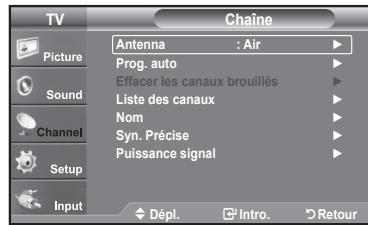

■ Mémorisation des canal 24
Pour selectionner la source 26

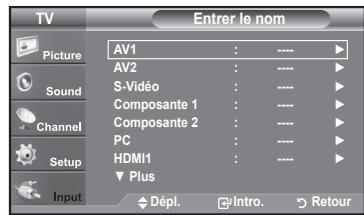

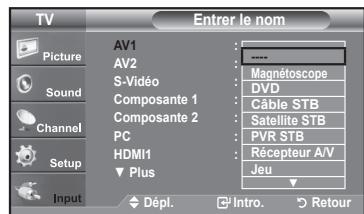

Pour editor le nom de la source 26

CONTRÔLÉ DE L'IMAGE

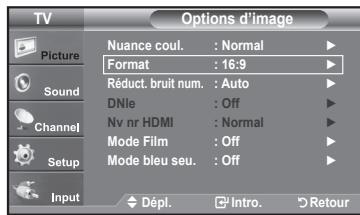

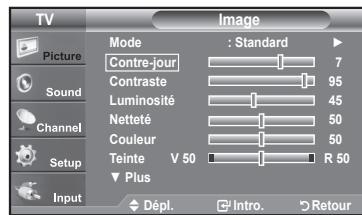

Changement du format normal de l'image 27
Changement du format normal de I'image 27

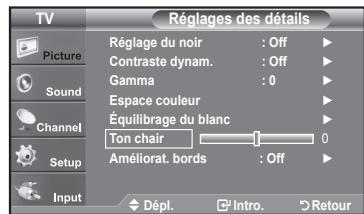

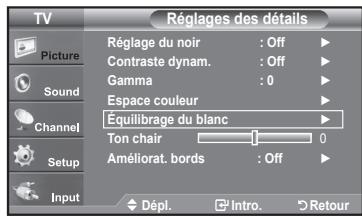

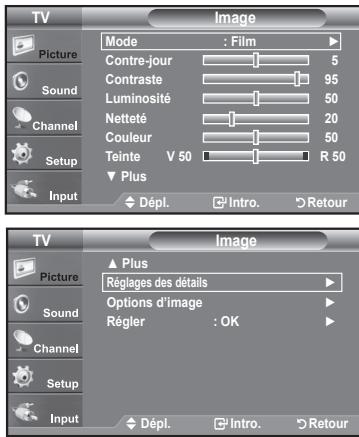

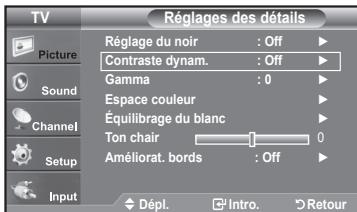

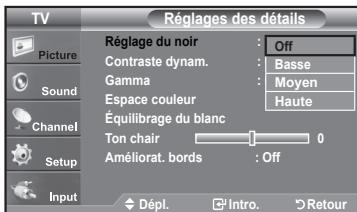

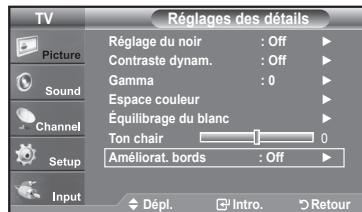

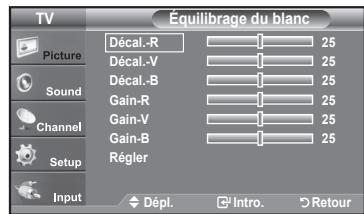

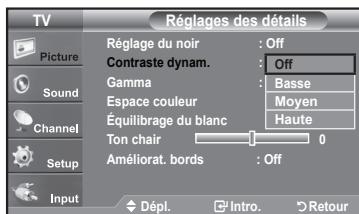

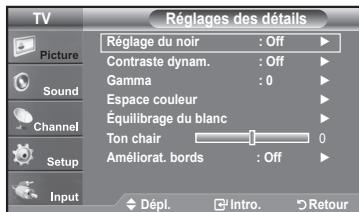

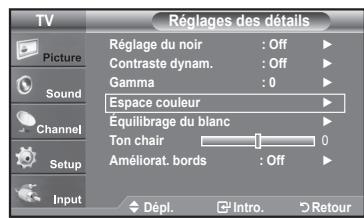

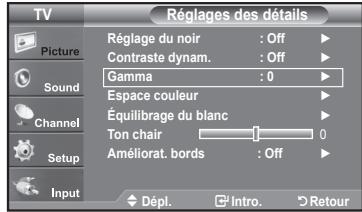

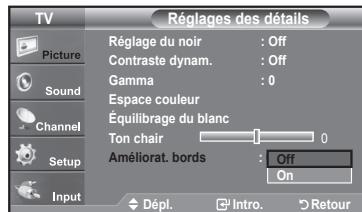

Paramétrage de la fonction Régliages des détails 28

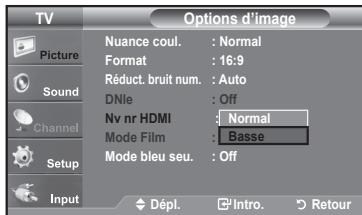

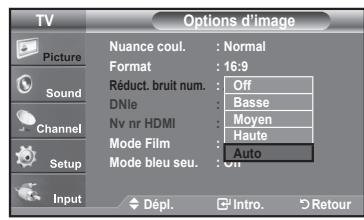

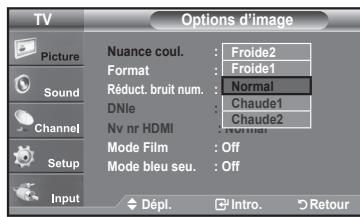

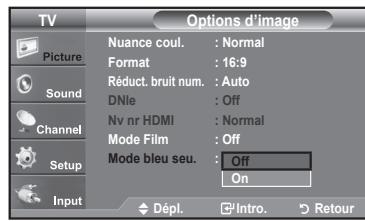

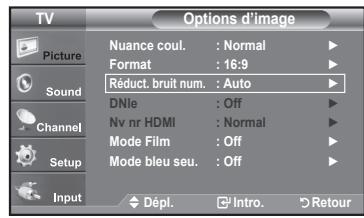

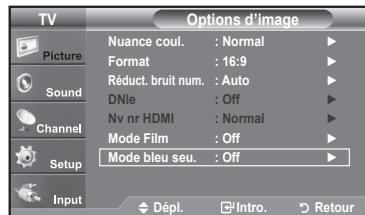

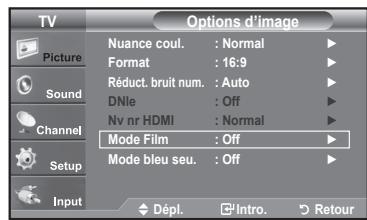

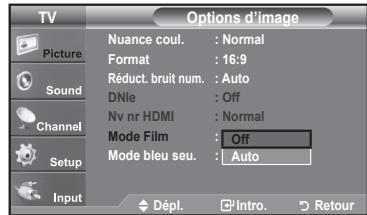

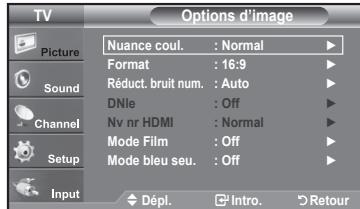

■ Configuration des options d'image. 31
Rétablir les paramètres de réglage de l'image d'usine 34

CONTRÔLÉ DU SON

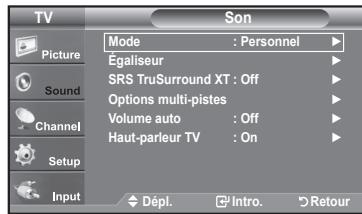

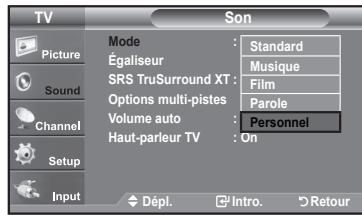

Changement du format normal du son 35

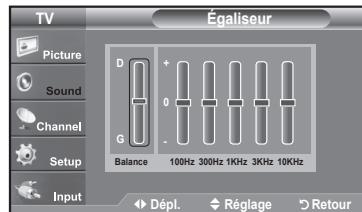

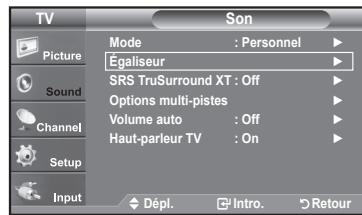

Personnalisation du son 35

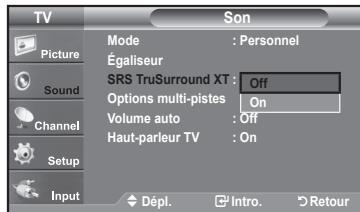

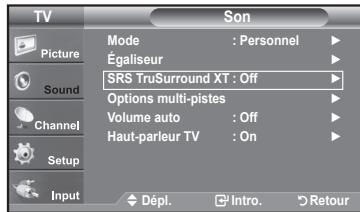

Paramétrage de la technologie TruSurround XT. 36

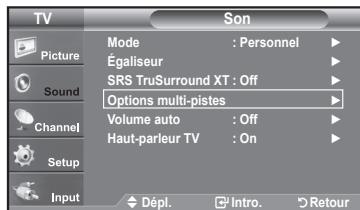

■ Sélection d'une bande son à canaux multiples (MTS) - Numérique. 36
■ Sélection d'une bande son à canaux multiples (MTS)- Analogique 37

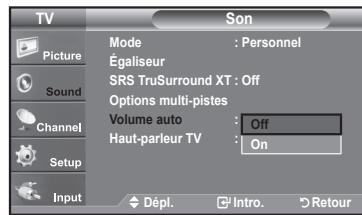

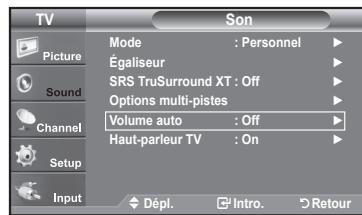

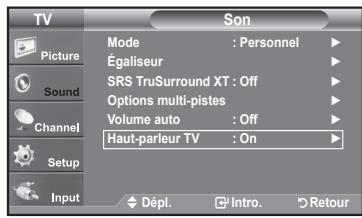

Contrôle automatique du volume 37

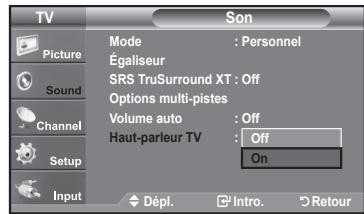

■ Activation et désactivation des haut-parleurs 38
■ Connexion du casque (Vendu séparation). 38

CONTRÔLDES CHÂINES

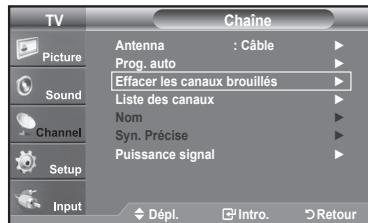

Suppression des canaux brouillés - canaux numériques 39

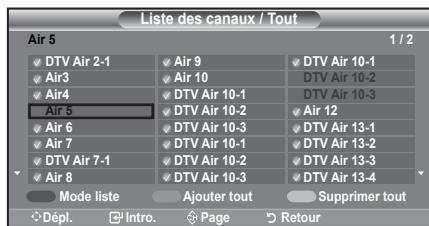

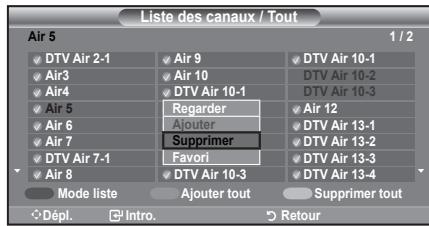

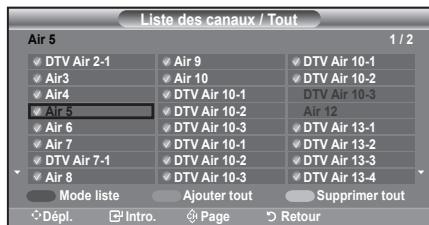

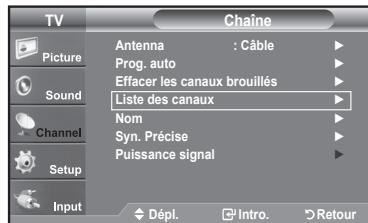

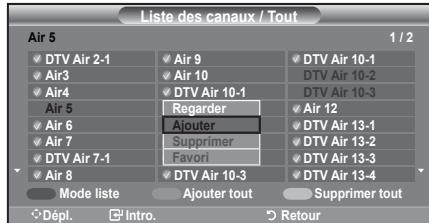

Ajout et suppression de chaînes 40

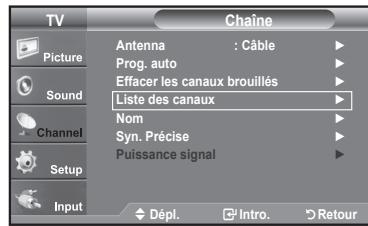

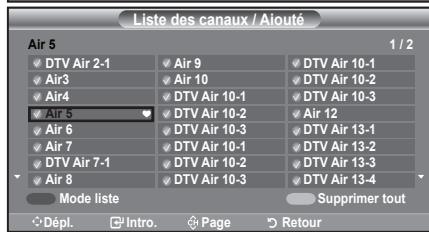

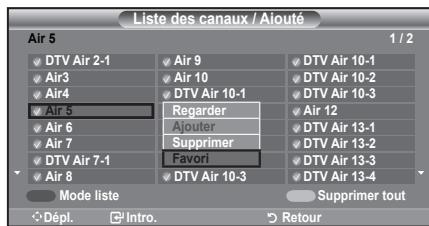

■ Configuration de vos chaînes favorites 41

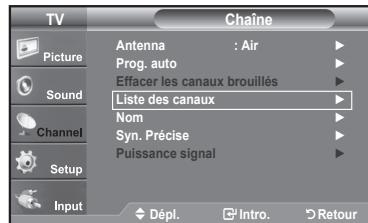

Utilisation de la liste de chaînes - analogiques 42

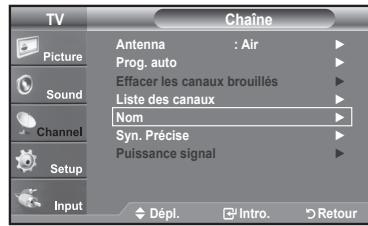

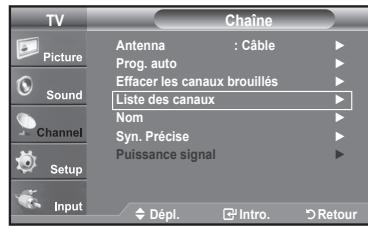

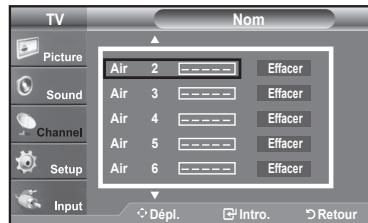

■ Affichage de la liste des chaînes 42

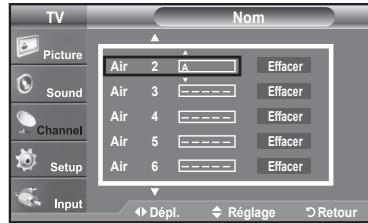

■ Nom des chaînes 43

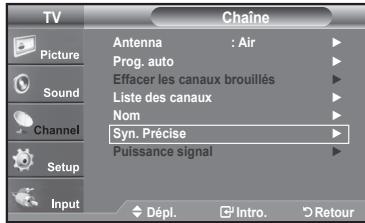

■ Syntonisation fine des chaînes analogiques 44

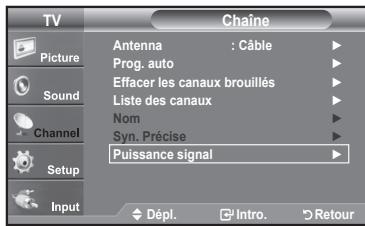

Contrôle de la puissance du signal numérique 44

AFFICHAGE PC

Utilisation de votre télévision comme un écran PC. 45
■ Modes d'affichage 45

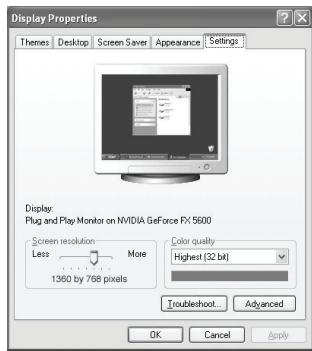

- Configurer votre téléviseur avec votre PC 46

PARAMÉTRE D'HEURE

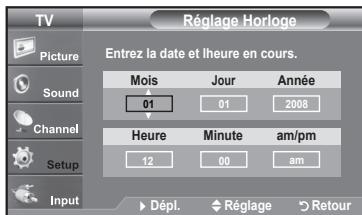

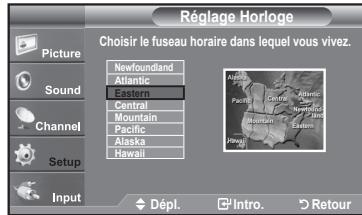

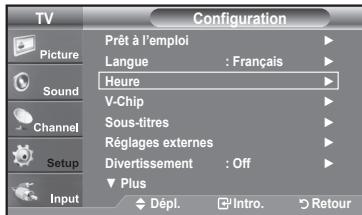

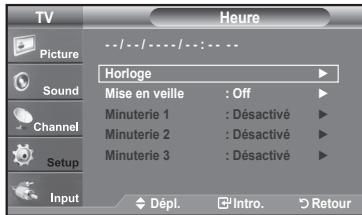

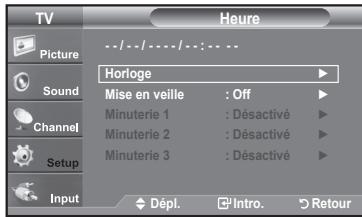

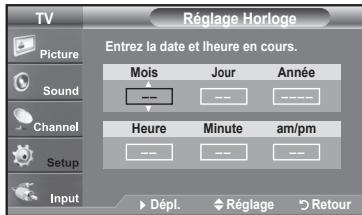

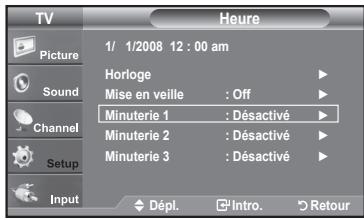

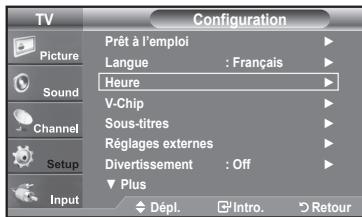

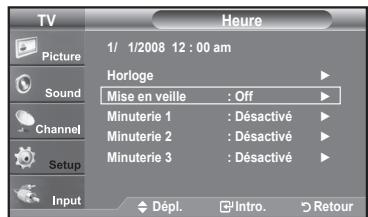

■ Regler l'horloge 48

DESCRIPTION DE LA FONCTION

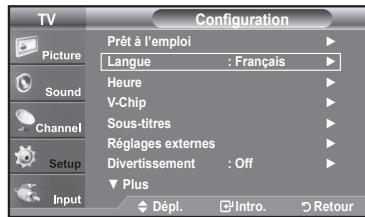

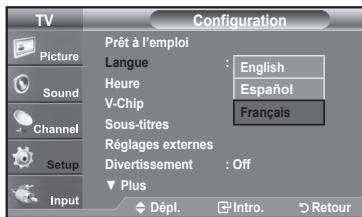

■ Sélection d'une langue de menu 51

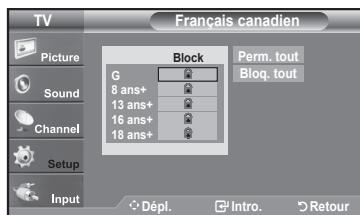

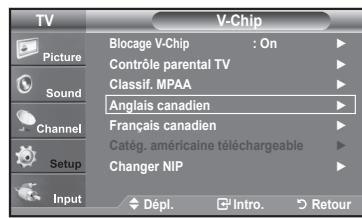

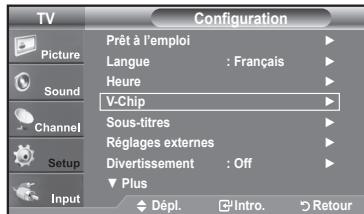

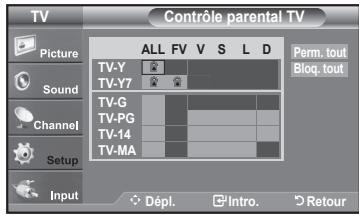

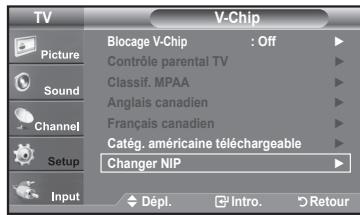

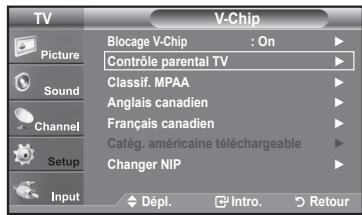

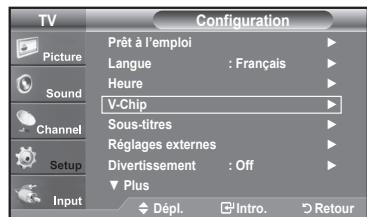

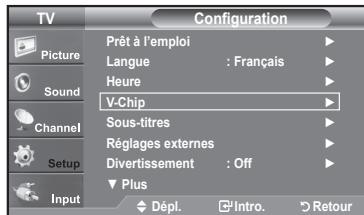

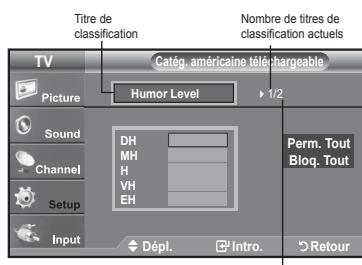

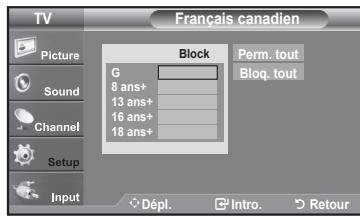

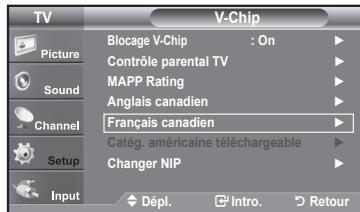

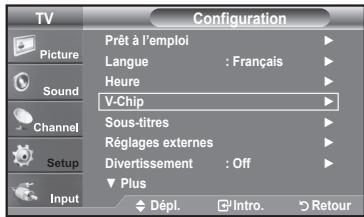

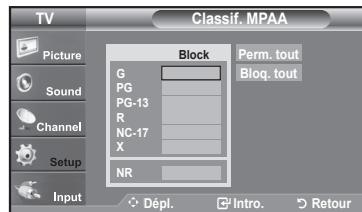

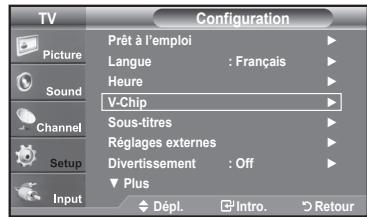

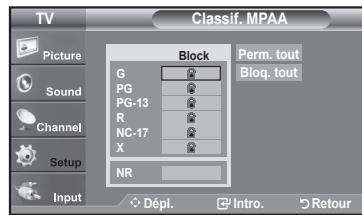

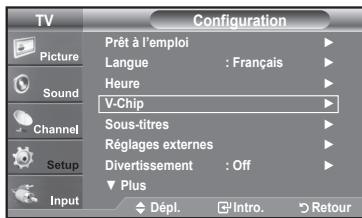

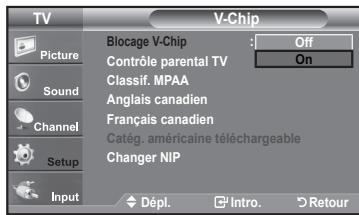

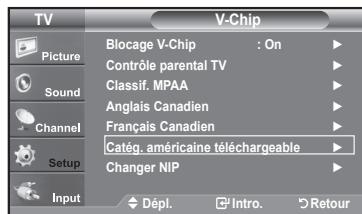

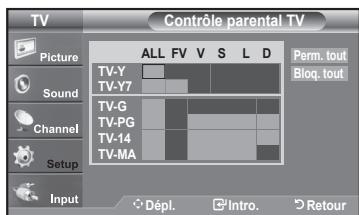

Utilisation de la fonction puce V-Chip 52

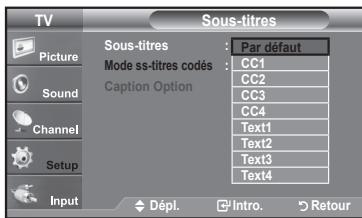

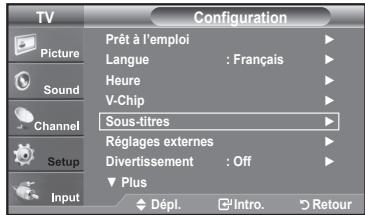

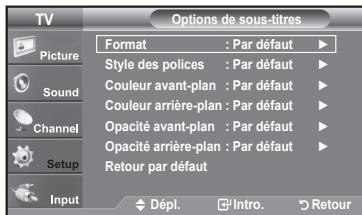

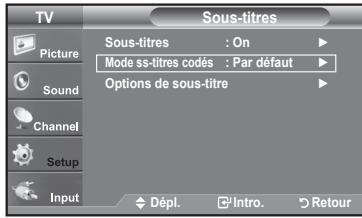

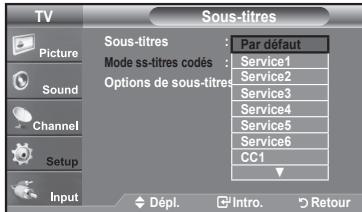

Affichage des sous-titres (messages texte à l'écran) - Analogique 59
■ Affichage des sous-titres (messages texte à l'écran) - Numérique. 60

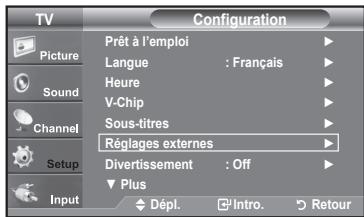

Réglage de la mélodie de mise sous/hors tension du téléviseur...61

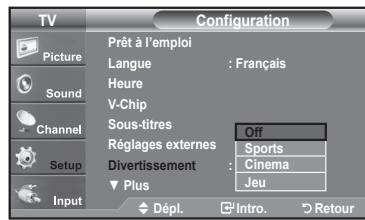

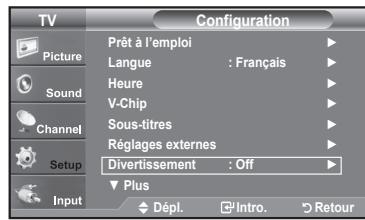

Réglage du mode Divertissement 61

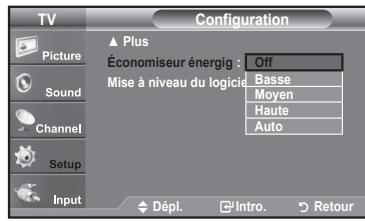

Fonction economisér d'énergie 62
■ Mise à niveau du logiciel 62

À PROPOS D'ANYNET+

Qu'est-ce qu'Anynet? 63

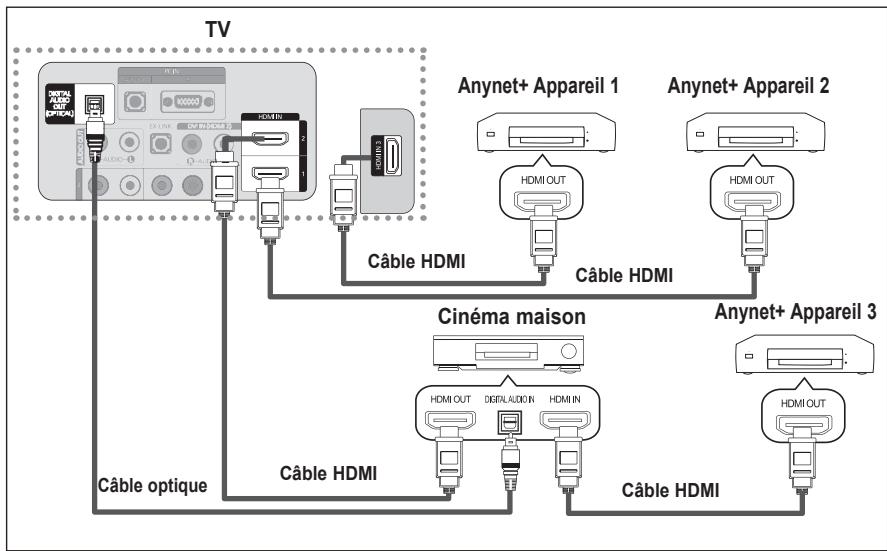

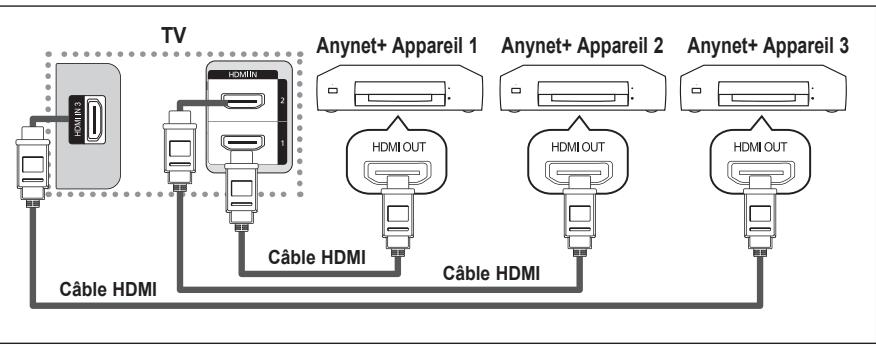

■ Branchement d'appareils Anynet+ 63
■ Configuration d'Anynet+ 64
Balayage et permutation entre les appareils Anynet+ 64
■ Enregistrement 65
Écoute par l'intermédiaire d'un récepteur 66
Dépannage de la fonction Anynet+ 66

ANNEXE

Identification des problèmes 67

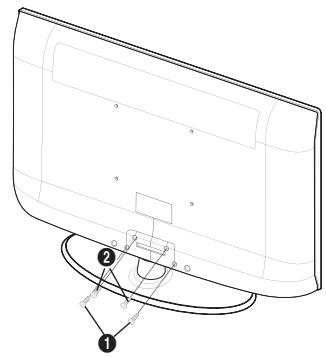

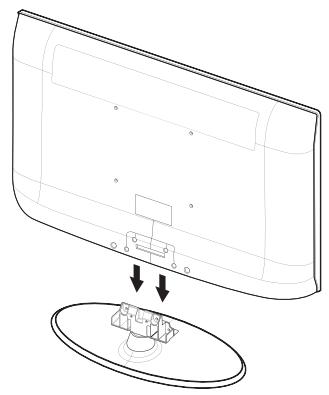

■ Installation du support 69

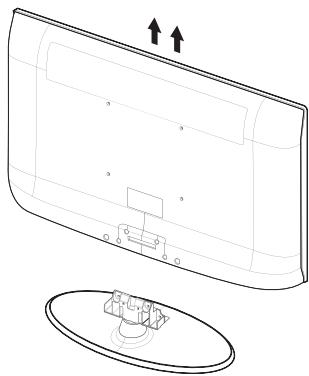

Demonter la base 69

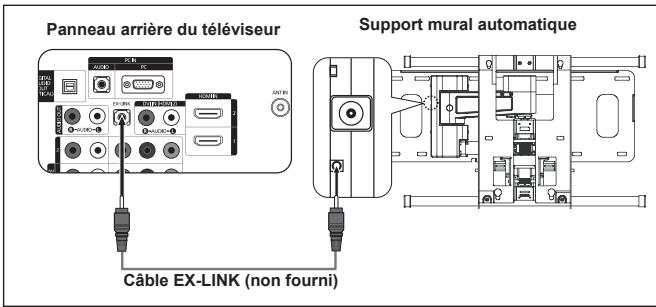

Support mural à réglage automatique (vendu séparation) (LN32A450C1D, LN37A450C1D, LN40A450C1D) 70

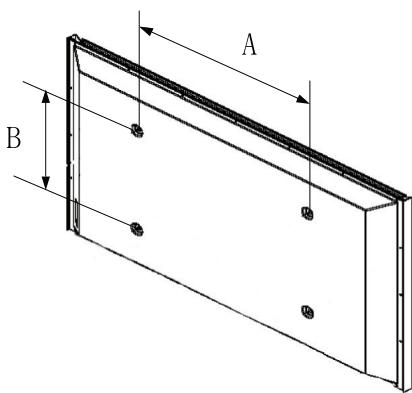

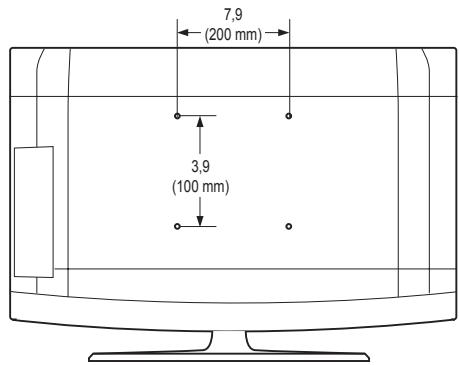

■ Spécifications du jeu d'installation murale (VESA) 71

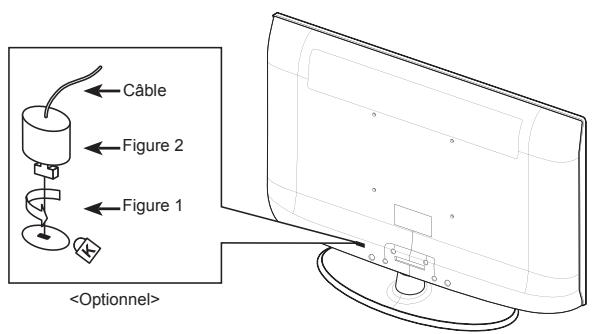

Utilisation du verrouillage Kensington antivol
(en fonction du modele) 72
■ Spécifications 73

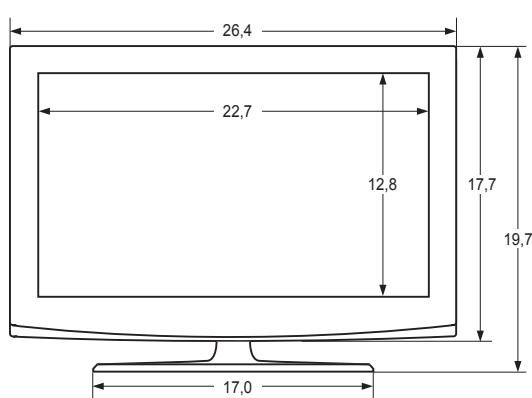

Dimensions 74

Symboles
Appuyer

Remarque

Bouton d'accès
rapide

Listedes fonctions

• Paramètres d'image modifiables pouvant être stockés dans la mémoire du téléviseur.

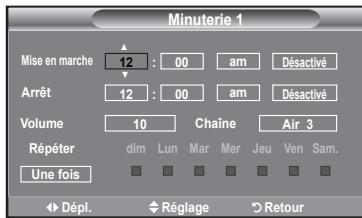

• Minuterie automatique pour allumer ou eteindre le téléviseur.

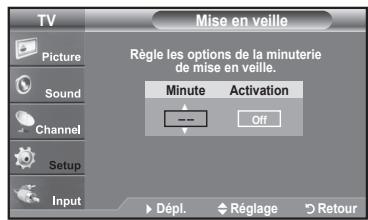

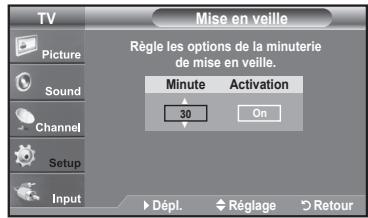

• Minuterie de mise en veille spéciale.
• Interface numérique et de réseau exceptionnelle :

Avec un symtoniseur numérique HD intégré, la vision des émissions HD sans inscription ne nécessite pas de décodeur cable/recepteur satellite (boîtier décodeur).

• Connexion HDMI/DVI entre votre PC et ce téléviseur.

• Excellente qualité d'image.

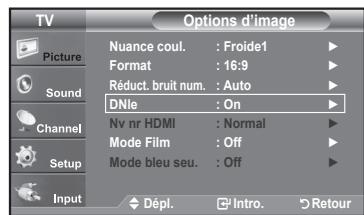

• La technologie DNle offre des images d'une netteté aussi vraie que nature.

SRS TruSurround XT
- La technologie SRS TruSurround XT offre une qualite de son ambiophonique.

Accessoires

Vérifiez que les éléments suivants sont inclus avec votre télévision LCD.

S'il manque des éléments, contactez votre revendeur.

Télécommande et piles (AAA x 2)
(BN59-00687A)

Cordon D'alimentation
(3903-000144)

Tissu de nettoyage
(BN63-01798A)

Instructions
D'utilisation

Carte de garantie /
Cartes d'enregistrement /
Guide de sécurité (N'est pas disponible
dans toutes les agences)

Socle

(LN26A450C1D:BN96-06463E)

(LN32A450C1D:BN96-06464A)

(LN37A450C1D:BN96-07182A)

(LN40A450C1D:BN96-07182A)

Socle Vis (M4 X L16)

(6002-001294)

Socle Vis (M4 X L14)

(LN32A450C1D:6003-001334)

(LN37A450C1D : 6003-001334)

(LN40A450C1D:6003-001334)

La forme et la couleur des accessoires peuvent varier selon le modele.

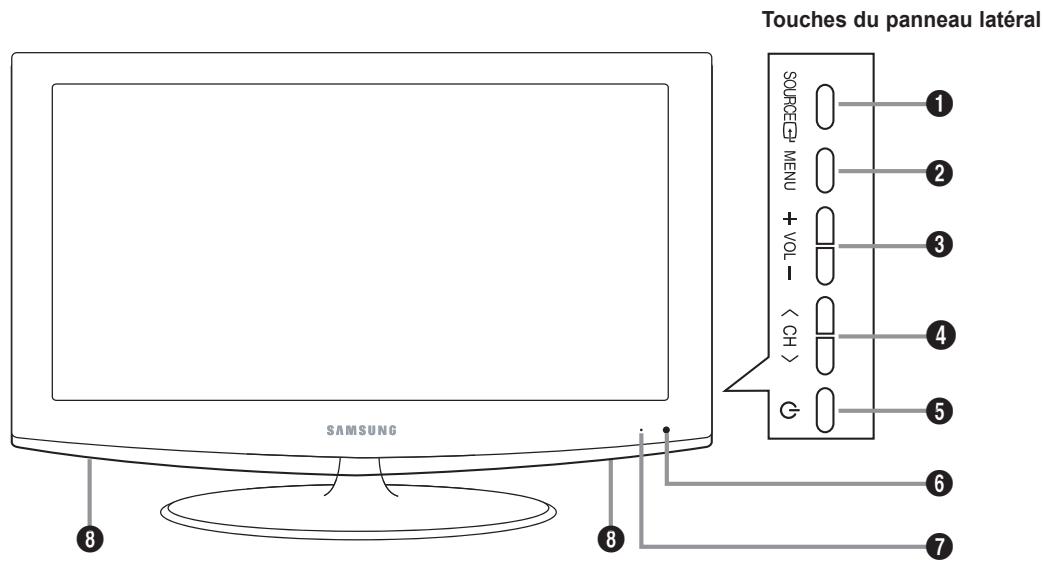

Boutons situés en bas à droite du panneau

Les boutons situés en bas à droite du panneau commandant les fonctions de base de votre téléviseur, notamment le menu à l'écran. Pour utiliser les fonctions plus avancées, vous doivent utiliser la télécommande.

La couleur et la forme du produit peuvent varier en fonction du modele.

SOURCE

Bascule entre toutes les sources d'entrée disponibles (TV, AV1, AV2, S-Viséo, Composante 1, Composante 2, PC, HDMI1, HDMI2, HDMI3).

Dansle menuulécran,utilisezceboutondelameme maniere que le bouton ENTER de la telecommande.

2 MENU

Appuyez pour voir à l'écran le menu des fonctions de votre télévision.

+VOL -

Appuyez sur ce bouton pour augmenter ou baisser le volume. Dans le menu à l'écran, utilisez les boutons + VOL - de la même manière que les boutons et de la télécommande.

4

Appuyez sur ce bouton pour changer de canal. Dans le menu à l'écran, utilisez les boutons < CH> de la même manière que les boutons et de la télécommande.

5 (ALIMENTATION)

Appuyez sur ce bouton pour allumer et teindre la télévision.

6 CAPTEUR DE LA TELÉCOMMANDE

Dirigez la télécommande vers de point de la télévision.

VOYANT D'ALIMENTATION

Clignote puis s'arrête lorsque le téléviseur est allumé.
S'allume en mode Veille.

HAUT-PARLEURS

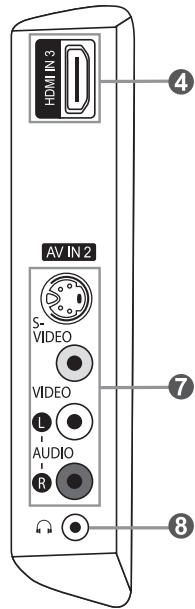

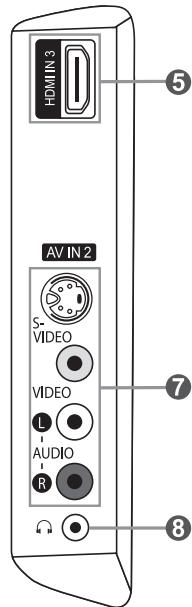

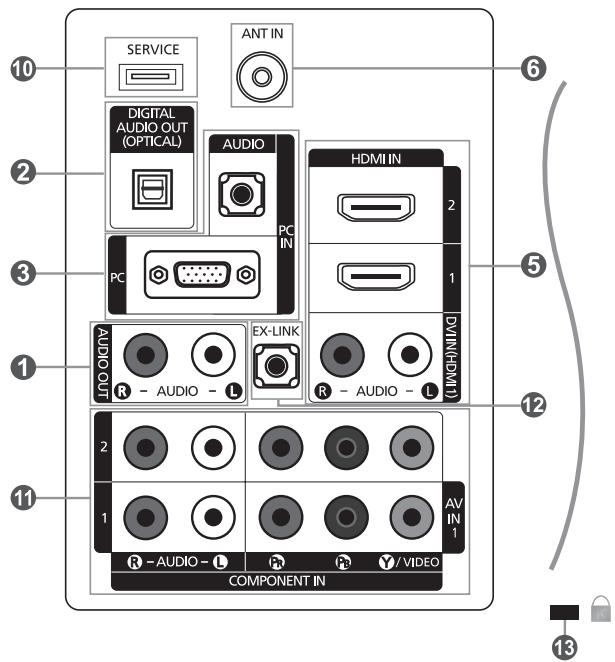

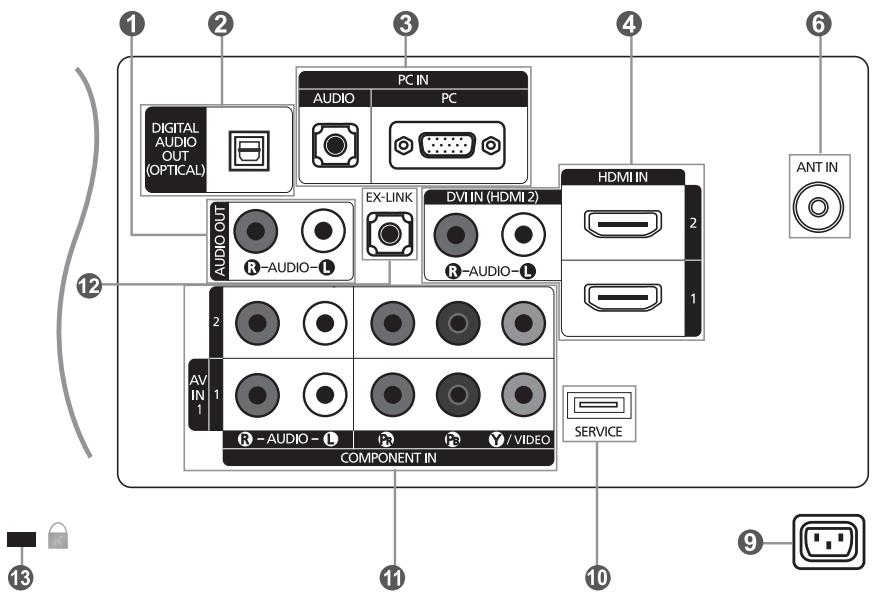

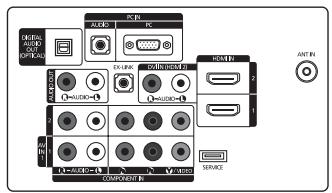

Présentation du panneau de branchement

Utiliser les prises du panneau de connexion pour brancher des composants audiovisuels utilisés continuèlement, par exemple un lecteur DVD ou un magnétoscope. Pour plus d'informations sur le branchement des appareils, voir pages 7~20.

LN26A450C1D, LN40A450C1D

[Panneau arrêté du téléviseur]

[Panneau latorial du téléviseur]

LN32A450C1D, LN37A450C1D

[Panneau arrière du téléviseur]
[Panneau latorial du téléviseur]

La couleur et la forme du produit peuvent varier en fonction du modele.

1 AUDIO OUT

A connecter aux prises d'entrée audio de votre amplificateur/home cinema.

A brancher à un apparéil audio numérique.

3 PC IN [PC] / [AUDIO]

A connecter aux prises de sortie audio et video de votre PC.

HDMI IN 1,2,3/DVI IN(HDMI2)[R-AUDIO-L] (LN26A450C1D, LN40A450C1D)

A connecter à la prise HDMI d'un péripérisque doté d'une sortie HDMI.

Utilisez la borne HDMI IN 2 pour la connexion DVI vers un périhérique externe.

Utilisez un cable DVI vers HDMI ou un adaptateur

DVI-HDMI (DVI vers HDMI) pour la connexion video et les prises DVI IN (HDMI2) [R-AUDIO-L] pour la sortie audio.

• Aucune connexion audio n'est requise entre deux appareils HDMI.

• La prise d'entrée HDMI IN 2 doit être utilisée pour un branchement de cable HDMI/DVI.

HDMI IN 1, 2, 3 / DVI IN(HDMI1)[R-AUDIO-L] (LN32A450C1D, LN37A450C1D)

A connecter à la prise HDMI d'un périphérique doté d'une sortie HDMI.

Utilisez la borne HDMI IN 1 pour la connexion DVI vers un périhérique externe.

Utilisez un cable DVI vers HDMI ou un adaptateur

DVI-HDMI (DVI vers HDMI) pour la connexion video et les prises DVI IN (HDMI1) [R-AUDIO-L] pour la sortie audio.

• Aucune connexion audio n'est requise entre deux apparéils HDMI.

• La prise d'entrée HDMI IN 1 doit être utilisée pour un branchement de cable HDMI/DVI.

6 ANT IN

A connecter à une antenné ou à un téléviseur par cable.

7 AV IN 2

Entrée audio et video pour périphériques externes, tels qu'un caméoscope ou un magnétoscope.

S-VIDEO

Connectez un signal S-Viséo provenant d'un caméoscope ou d'un magnétoscope.

3 (ECOUTEURS)

A connecter à des écouteurs externes pour une écoute privée.

PUISSANCE CONSOMMEE

Connectez le cable d'alimentation fourni.

10 VERROU KENSINGTON (en fonction du modele)

Le verrou Kensington (en option) est un dispositif utilise pour fixer physiquement le systeme dans le cas d'une utilisation dans un endroit public. Pour utiliser un dispositif de verrouillage, contactez le revendeur de votre téléviseur.

L'emplacement du verrou Kensington peut etre different selon le modele du téléviseur.

COMPONENT IN 1,2

La prise COMPONENT IN 1 sert également de prise AV IN 1.

• Brancher le Câble video à la prise COMPONENT IN 1 [Y/VIDEO] et le Câble audio aux prises COMPONENT IN 1 [R-AUDIO-L].

EX-LINK

- LN26A450C1D

Connecteur réservé aux opérations de maintenance uniquement.

- LN32A450C1D / LN37A450C1D / LN40A450C1D

Brancher cette sortie à la prise sur le support mural en option. Cette fonction permet de régler l'angle de visionnement du téléviseur à l'aide de la télécommande.

13 VERROU KENSINGTON

Le verrou Kensignton (en option) est un dispositif servant à immobiliser un apparéil utilisé dans un endroit public. Si l'on désire utiliser un verrou, il faut communiquer avec le magasin où le téléviseur a été achété.

L'emplacement du verrou Kensington peut etre different selon le modele du téléviseur.

Vou puez utiliser la télécommande à une distance maximale du téléviseur d'environ 7 m.

1 POWER

Pour allumer et eteindre la télévision.

TV

Pour selectionner directement le mode TV.

BOUTONS NUMÉRIQUES

Permet de changer de chaine.

4

Appuyez sur ce bouton pour sélectionner des canaux supplémentaires (numériques et analogiques) diffusées par la même station. Par exemple, pour sélectionner le canal "54-3", appuyez sur "54", puis sur "O" et sur "3".

5 (MUTE)

Appuyez sur ce bouton pour couper temporairement le son.

6 VOL+IVOL-

Appuyez sur ce bouton pour augmenter ou baisser le volume.

CH LIST

Afficher la liste des canaux à l'écran.

6 TOOLS

Permettent de selectionner les fonctions fréquement utilisées.

9 INFO

Appuyez sur cette touche pour afficher de l'information à l'écran.

10 TOUCHES DE COULEUR

Utiliser ces touches à partir de la liste des canaux, etc.

SRS

Selectionne le mode SRS TruSurround XT.

E.MODE

Appuyer sur cette touche pour selectionner l'affichage preréglé et les modes sonores pour les sports, le cinema et les yeux.

Utiliser ces touches pour les modes DMA et Anynet+. (C: Cette télécommande peut servir a commander l'enregistrement sur des enregistrures Samsung avec fonction Anynet+)

14 SOURCE

Appuyez sur ce bouton pour afficher toutes les sources video disponibles.

PRECH

Syntonise sur la canal precedente.

16 CH/CH

Syntonise sur la canal precedente.

17 MENU

Pour afficher le menu principal à l'écran.

18 CC

Permet de commander la fonction de sous-titrage.

RETURN

Revient au menu precedent.

Autiliser pour scélectionner les éléments du menu à l'écran et modifier les valeurs du menu.

EXIT

Appuyez sur ce bouton pour quitter le menu.

2 DMA (adaptateur pour les supports numériques)

Utiliser cette fonction lorsqu'un appeareil DMA de SAMSUNG est branché à une interface HDMI ou que le téléviseur est en mode DMA.

Pour plus d'information sur les
procedures d'utilisation, consulter
le guide de l'utiliser du dispositif
DMA.

Cette touche est active lorsque le mode "Anynet+(HDMI-CEC)" est activé. (Voir la page 64)

MTS

Appuyez sur ce bouton pour désir Stéreô, Mono ou Programme audio séparé (Diffusion de programme audio séparate).

24 FAV.CH

Appuyez sur ce bouton pour naviguer entre vos chaînes favorites.

P.SIZE

Selection de la taille de l'image.

Une lumière intense peut affercter le bon fonctionnement de la télécommande.

Insertion des piles dans la télécommande

1. Soulevez le panneau à l'arrière de la télécommande, comme illustré.
2. Placez deux piles AAA.

Assurez-vous de faire correspondre les pôles "+" et "-" des iles avec le schéma situé à l'intérieur du compartment.

1. Replacez le couvercle.

Retireez les piles et stockez-les dans un endroit frais et sec si vous n'utilise pas la télécommande pendant longtemps.

La télécommande peut être utilisée jusqu'à environ 7 mètres de la télévision.

(Pour une utilisation type de la télévision, les piles durent environ un an.)

Si la télécommande ne fonctionne pas, vérifie ce qui suit:

1. La télévision est-elle allumée?
2. Les pôles (+/ -) des piles sont-ils inversés ?
3. Les piles sont-elles a plat?
4. Y-a-t-il unerupture d'alimentation ou le cordon d'alimentation est-il débranché?
5. Y a-t-il une lampe fluorescente ou un néon à proximé ?

Connexions (LN26A450C1D, LN40A450C1D)

Connexion d'antennes VHF et UHF

Si vous antenne se présente sous la forme d'un ensemble de cables identique à la figure, voir "Antennes avec cable bipolaire plat de 300 ", ci-dessous.

Si vous antenne est dotée d'un cablesemblable au schema de droite, reportez-vous à la section "Antenne équipée de cables ronds 75

Si vous avez deux antennes, voir " Antennes VHF et UHF séparées".

Antennes avec cable bipolaire plat de 300 Ω

Si vous utilisez une antennene hertzienne ( comme une antennne de toit ou une antennne en oreilles de lapin) munie d'un cable bipolaire plat de 300 Ω procedede comme suit.

1. Placez les fils de votre cable bipolaire sous les vis de l'adaptateur 300-75 Ω (non fourni). Utilisez un tournevis pour serrer les vis.

1. Branchez l'adaptateur dans la borne ANT IN située à l'arrière du téléviseur.

Antennes avec cable rond de 75Ω

1. Branchez le cable de l'antenne dans la prise ANT IN située en bas du panneau arrêté.

Antennes VHF et UHF séparées

Si you dispose de deux antennes séparées pour votre télévision (une VHF et une UHF), vous devez combiner les deux signaux des antennes avant de les brancher à la télévision. Cette procédure exige un multiplexeur-adaptateur (disponible dans la plupart des magasins d'électronique).

1. Branchez les deux cables des antennes au multiplexeur.

2. Branchez le multiplexeur dans la prise ANT IN située en bas du panneau arrêté.

Pour brancher un système de télévision par cable, suivez les instructions ci-dessous.

Câble sans boîte de jonction

1. Branchez le cable d'arrivée dans la prise ANT IN située à l'arrière de la télévision.

Cette télévision étant équipée d'un dispositif pour le cable, vous n'avez pas besoin de boîte de jôction pour voir des canalâbliées en clair.

Branchement d'une boite de jonction servant à decrypter l'ensemble des canal

1. Identifiez le cable connecté à la prise ANT OUT de votre boîte de jonction.

Cette prise peut s'appeler "ANT OUT", "VHF OUT" ou simplement "OUT".

1. Branchez l'autre extrémité de ce cable à la prise ANT IN située à l'arrière de la télévision.

Branchement d'une boite de junction servant à decrypter certaines canal

Si vous boîte de jonction ne décrypte que certaines canal ( comme les canal dites 'premium'), suivez les instructions ci-dessous. Pour ce faire, vous avez besoin d'un séparateur bidirectionnel, d'un interrupteur RF (A/B) et de quatre longueurs de cable coaxial. ( Ces articles sont disponibles dans la plupart des magasins d'électronique.)

1. Localisez et débranchez le cable branché à la prise ANT IN de votre boîte de jonction. Cette prise peut s'appeler "ANT IN", "VHF IN" ou simplement "IN".
2. Branchez ce cable à un séparateur bidirectionnel.

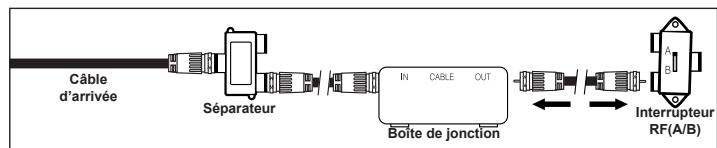

3. Branchez un cable de RF entre une des prises OUTPUT du séparateur et la prise IN de la boîte de jönction.

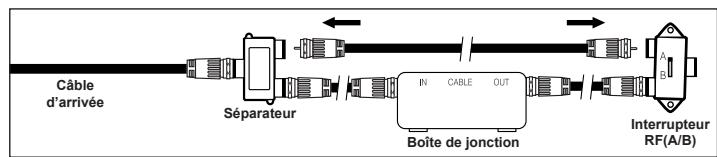

4. Branchez un cable de RF entre la prise ANT OUT de la boite de jonation et la prise B.IN de l'interrupteur RF (A/B).
5. Branchez un autre cable entre l'autre prise OUT du séparateur et la prise A.IN de I'interrupteur RF (A/B).

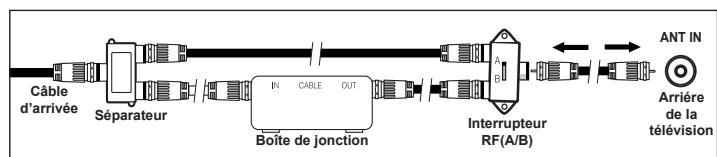

6. Connectez le dernier cable RF entre la borne OUT du commutateur RF (A/B) et la borne ANT IN située à l'arrière du téléviseur.

Après avoir établi cette connexion, réglez l'interrupteur A/B en position “A” pour regarder les canal normales. Placez l'interrupteur A/B en position “B” pour une regarder les canal cryptées. (Lorsque vous placez l'interrupteur A/B sur “B”, vous doivent sintoniser votre télévision sur la canal de sortie de la boîte de jónction qui est habituèlement la canal 3 ou 4.)

Ceci n'est réalisable que si le périphérique externe dispose d'un connecteur de sortie HDMI.

1. Branchez un cable HDMI entre la prise HDMI IN (1, 2 ou 3) du télévisuer et la prise HDMI du lecteur DVD ou du décodeur cable/recepteur satellite (boftier décodeur).

Qu'est-ce que le mode HDMI?

• HDMI ou high-definition multimedia interface (interface multimédia haute définition) est une interface de nouvelle génération qui permet la transmission de signaux numériques audio et video à l'aide d'un simple cable et sans compression.
• La différence entre les interfaces HDMI et DVI reside dans le fait que la HDMI est de plus petites dimensions, qu'elle est dotée du composant de codage HDCP (protection contre la copie numérique à large bande passante).

  La configuration du panneau arrête de chaque lecteur DVD ou de chaque décodeur cable/récepteur satellite (boitier décodeur) différent.

Connexion d'un lecteur DVD ou d'un décodeur cable/recepteur satellite (boitier décodeur) via DVI

Ceci n'est réalisable que si le périphérique externe dispose d'un connecteur de sortie DVI.

1. Branchez un cable DVI vers HDMI ou un adaptateur DVI-HDMI entre la prise HDMI IN 2 du téléviseur et la prise DVI du lecteur DVD ou du décodeur cable/recepteur satellite (boitier décodeur).
2. Branchez les cables audio entre la prise DVI IN (HDMI 2) [R-AUDIO-L] du télévisuer et le lecteur DVD ou le décodeur cable/recepteur satellite (boitier décodeur).

La configuration du panneau arrirée de chaque lecteur DVD ou de chaque décodeur cable/recepteur satellite (boitier décodeur) différent.

Lorsque vous branchez un lecteur DVD ou un décodeur cable/recepteur satellite (boitier décodeur), faites correspondre les couleurs de la borne de connexion à celles du cable.
La prise d'entree HDMI IN 2 doit etre utilisee pour un branchement de cable HDMI/DVI.

Branchement d'un lecteur DVD, câblosélecteur ou récepteur satellite à l'aide de cables composantes

Les prises du panneau arrirée de votre téléviseur ont ete specialement conques pour faciliter le branchement d'un lecteur DVD ou d'un decodeur cable/recepteur satellite (boitier decodeur) a sua televiseur.

1. Branchez un cable composant entre les prises COMPONENT IN (1 ou 2) [Y, PB, PR] du téléviseur et les prises COMPONENT [Y, PB, PR] du lecteur DVD ou du décodeur cable/recepteur satellite (boitier décodeur).
2. Branchez les cables audio entre les prises COMPONENT IN (1 ou 2) [R-AUDIO-L] du télévisuer et les prises AUDIO OUT du lecteur DVD ou du décodeur cable/recepteur satellite (boitier décodeur).

La composante video separe la video entre Y (Luminosité), Pb (Bleu) et Pr (Rouge) pour une qualité video accrue. Assurez-vous de faire correspondre la composante video et les connexions audio.

Par exemple, si un Câble video Composante est branché à la prise d'entrée COMPONENT IN 1, le Câble audio doit être branché à la prise d'entrée COMPONENT IN 1 également.

La configuration du panneau arrête de chaque lecteur DVD ou de chaque décodeur cable/recepteur satellite (boftier décodeur) différent.

Lorsque vous branchez un lecteur DVD ou un décodeur cable/recepteur satellite (boitier décodeur), faites correspondre les couleurs de la borne de connexion à celles du cable.

Connexion d'un caméscope

Les prises du panneau latorial assuret la connexion aisée d'un camoscope à votre téléviseur. Elles vous permettent de visionner les cassettes de leur camoscope sans passer par un magnétoscope.

1. Connectez un Câble Video (ou Câble S-Video) entre les prises AV IN2 [VIDEO] (ou S-VIDEO) du télévisuer et les prises AUDIO OUT du caméoscope.
2. Connectez un Cable Audio entre les prises AV IN 2 [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du camoscope.

La configuration arrête de chaque caméoscope est différente suivant les apparèils.

Lorsque vous connectez un caméoscope, faites correspondre les couleurs de la borne et du cable.

Connexion video

Ces instructions supposent que vous avez déjà branché votre télévision à une antennou ou un système de télévision par cable (en suivant les instructions pages 7-8). Sautez l'etape 1 si vous n'avez pas encore branché d'antenna ou de système de télévision par cable.

1. Débranche l'antenne ou le cable de l'arrière de la télévision.
2. Branchez le cable ou l'antenne à la prise ANT IN située à l'arrière du magnétoscope.
3. Relier au moyen d'un Câble RF la borne ANT OUT du magnétoscope et la borne ANT IN du téléviseur.
4. Relier au moyen d'un Câble video la prise de sortie video du magnétoscope et la prise AV IN 1 [Y/VIDEO] ou AV IN 2 [VIDEO] du téléviseur.
5. Branchez les Cables Audio entre les prises AUDIO OUT du magnétoscope et les prises AV IN 1 (ou AV IN 2) [R-AUDIO-L] de la télévision.

Si vous avez un magnétoscope "mono" (c'est-à-dire qu'il n'est pas stéreo), utilisez le connecteur Y (non fourni) pour le brancher aux prises d'entrée audio droite et gauche de la télévision. Si vous magnétoscope fonctionne en stéreo, vousdezvezbrancher deux cables distincts.

Suivez les instructions de "Visualisation d'une cassette à l'aide d'un magnétoscope ou d'un caméoscope" pour visualiser une cassette à l'aide de votre magnétoscope.

La configuration arrête de chaque magnétoscope est différente suivant les apparêils.

Lorsque vous connectez un magnétoscope, faites correspondre les couleurs de la borne et du cable.
La couleur de la prise d'entrée AV IN 1 [Y/VIDÉO] (vert) ne correspond pas à la couleur du Câble video (jaune).

Connexion S-Video

Le téléviseur Samsung peut être branché à la prise S-Video d'un magnétoscope.

(Ce raccordement offre une(Meilleure qualite d'imague que celie offerte par le raccordement video standard ci-dessus).

1. Tout d'abord, suivez les étapes 1 à 3 de la section précédente pour brancher l'antenne ou le cable à votre magnétoscope et à votre télévision.
2. Connectez un Cable S-Video entre la prise S-VIDEO OUT dumagnétoscope et la prise AV IN 2 [S-VIDEO] du téléviseur.
3. Branchez les Cables Audio entre les prises AUDIO OUT du magnétoscope et les prises AV IN 2 [R-AUDIO-L] de la télévision.

Votre magnétoscope peut avoir une prise S-Viséo. (Sinon, se procurer les cables requis dans une boutique d'électronique.)

Chaque magnétoscope possède une configuration de panneau arrêté différente.

Lors du branchement d'un magnétoscope, les couleurs du cable et de la borne de branchement doivent correspond.

Branchement d'un système audio numérique

Les prises du panneau arriere du téléviseur permettent de brancher facilement une chaine audio numérique (cinéma maison/ récepteur) à votre téléviseur.

1. Branchez un cable optique entre les prises DIGITAL AUDIO OUT (OPTICAL) (Sortie audio numérique/ Optique) du téléviseur et les prises d'entrée numérique du système audio numérique.

Lorsqu'un système audio numérique est connecté à la borne "DIGITAL AUDIO OUT (OPTICAL)": Baissez le gain (volume) du téléviseur et réglez le volume à l'aide de la commande de volume du système.

Système Audio Numérique

Pannear arrête de la télévision

La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un apparéil externe doté de cette fonction audio.
La configuration du panneau arrêté de chaque système audio numérique différent.
Lorsque le récepteur (chaine de cinéma maison) est régle à On, il est possible d'entendre du son provenant de la prise optique du télévisueur. Lorsque le télévisueur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaine de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au télévisueur à l'aide d'un Cable HDMI, seul un son deux canaux sera émis par le récepteur de la chaine de cinema maison.

Connexion d'un amplificateur/home cinema DVD

1. Connectez un cable audio entre les prises AUDIO OUT [R-AUDIO-L] du téléviseur et les prises AUDIO IN [R-AUDIO-L] de l' amplificateur/home cinema DVD.

Lorsqu'un amplificateur audio est connecté aux bornes "AUDIO OUT [R-AUDIO-L]": Baissez le gain (volume) du téléviseur et reglez le volume à l'aide de la commande de volume de l'amplificateur.

Amplicatour/ Home cinema DVD

Pannear arrête de la télévision
Cable Audio (non fourni)

La configuration arrête de chaque amplificateur/home cinematéma DVD est différente suivant les apparêls.
Lorsque vous connectez un amplificateur/home cinema DVD, faites correspondre les couleurs de la borne et du cable.

Utilisation d'un cable secondaire D

1. Branchez un cable secondaire D entre le connecteur PC IN [PC] du télévisuer et le connecteur de sortie PC de votre ordinateur
2. Branchez un cable audio PC entre la prise PC IN [AUDIO] du télévisueur et la prise Sortie audio de la carte son de votre ordinateur.

Utilisation d'un cable HDMI/DVI

1. Connectez le cable HDMI/DVI à la prise HDMI IN 2 [PC] à l'arrête de votre unité.
2. Branchez un cable mini-prise stéréo 3,5 mm/2RCA entre la prise DVI IN (HDMI2) [R-AUDIO-L] du téléviseur et la prise Sortie audio de la carte son de votre ordinateur.

La configuration arrière de chaque PC est différente suivant les apparciels.

Lorsque vous connectez un PC, faites correspondre les couleurs de la borne et du cable.
La prise d'entrée HDMI IN 2 doit être utilisé pour un branchement de cable HDMI/DVI.

Connexion d'antennes VHF et UHF

Si vous antenne se présente sous la forme d'un ensemble de câbles identique à la figure, voir "Antennes avec cable bipolaire plat de 300 Ω", ci-dessous.

Si vous antenne est dotée d'un cablesemblable au schema de droite, reportez-vous à la section "Antenne équipée de cables ronds 75
Si vous avez deux antennes, voir " Antennes VHF et UHF séparées".

Antennes avec cable bipolaire plat de 300 Ω

Si vous utilisez une antenn hertzienne ( comme une antenn de toit ou une antenn en oreilles de lapin) munie d'un cable bipolaire plat de 300 Ω procedede comme suit.

1. Placez les fils de votre cable bipolaire sous les vis de l'adaptateur 300-75 Ω (non fourni). Utilisez un tournevis pour serrer les vis.
2. Branchez l'adaptateur dans la borne ANT IN située à l'arrière du téléviseur.

Antennes avec cable rond de 75 Ω

1. Branchez le cable de l'antenne dans la prise ANT IN située en bas du panneau arrière.

Antennes VHF et UHF séparées

Si you dispose de deux antennes séparées pour votre télévision (une VHF et une UHF), vous devez combiner les deux signaux des antennes avant de les brancher à la télévision. Cette procédure exige un multiplexeur-adaptateur (disponible dans la plupart des magasins d'électronique).

1. Branchez les deux cables des antennes au multiplexeur.
2. Branchez le multiplexeur dans la prise ANT IN située en bas du panneau arrière.

Pour brancher un système de télévision par cable, suivez les instructions ci-dessous.

Câble sans boîte de jonction

1. Branchez le cable d'arrivée dans la prise ANT IN située à l'arrière de la télévision.

Cette télévision étant équipée d'un dispositif pour le cable, vous n'avez pas besoin de boîte de jôction pour voir des canalâbliées en clair.

Branchement d'une boite de jonction servant à decrypter l'ensemble des canal

1. Identifiez le cable connecté à la prise ANT OUT de votre boîte de jonction.

Cette prise peut s'appeler "ANT OUT", "VHF OUT" ou simplement "OUT".

1. Branchez l'autre extrémité de ce cable à la prise ANT IN située à l'arrière de la télévision.

Branchement d'une boite de junction servant à decrypter certaines canal

Si vous boîte de jonction ne décrypte que certaines canal ( comme les canal dites 'premium'), suivez les instructions ci-dessous. Pour ce faire, vous avez besoin d'un séparateur bidirectionnel, d'un interrupteur RF (A/B) et de quatre longueurs de cable coaxial. (Ces articles sont disponibles dans la plupart des magasins d'électronique.)

1. Localisez et débranchez le cable branché à la prise ANT IN de votre boîte de jonction. Cette prise peut s'appeler "ANT IN", "VHF IN" ou simplement "IN".
2. Branchez ce cable à un séparateur bidirectionnel.
3. Branchez un cable de RF entre une des prises OUTPUT du séparateur et la prise IN de la boîte de jönction.
4. Branchez un cable de RF entre la prise ANT OUT de la boite de jonation et la prise B.IN de l'interrupteur RF (A/B).
5. Branchez un autre cable entre l'autre prise OUT du séparateur et la prise A.IN de I'interrupteur RF (A/B).
6. Connectez le dernier cable RF entre la borne OUT du commutateur RF (A/B) et la borne ANT IN située à l'arrière du téléviseur.

Après avoir établi cette connexion, réglez l'interrupteur A/B en position “A” pour regarder les canal normales. Placez l'interrupteur A/B en position “B” pour une regarder les canal cryptées. (Lorsque vous placez l'interrupteur A/B sur “B”, vous doivent sintoniser votre télévision sur la canal de sortie de la boîte de jónction qui est habituèlement la canal 3 ou 4.)

Ceci n'est réalisable que si le périphérique externe dispose d'un connecteur de sortie HDMI.

1. Branchez un cable HDMI entre la prise HDMI IN (1, 2 ou 3) du téléviseur et la prise HDMI du lecteur DVD ou du décodeur cable/ récepteur satellite (boitier décodeur).

Qu'est-ce que le mode HDMI?

• HDMI ou high-definition multimedia interface (interface multimédia haute définition) est une interface de nouvelle génération qui permet la transmission de signaux numériques audio et video à l'aide d'un simple cable et sans compression.
• La différence entre les interfaces HDMI et DVI réside dans le fait que la HDMI est de plus petites dimensions, qu'elle est dotée du composant de codage HDCP (protection contre la copie numérique à large bande passante).
  La configuration du panneau arrête de chaque lecteur DVD ou de chaque décodeur cable/recepteur satellite (boitier décodeur) différent.

Connexion d'un lecteur DVD ou d'un décodeur cable/récepteur satellite (boitier décodeur) via DVI

Ceci n'est réalisable que si le périphérique externe dispose d'un connecteur de sortie DVI.

1. Branchez un cable DVI vers HDMI ou un adaptateur DVI-HDMI entre la prise HDMI IN 1 du télévisuer et la prise DVI du lecteur DVD ou du décodeur cable/recepteur satellite (boitier décodeur).
2. Branchez les cables audio entre la prise DVI IN (HDMI 1) [R-AUDIO-L] du téléviseur et le lecteur DVD ou le décodeur cable/recepteur satellite (boîtier décodeur).

La configuration du panneau arrêté de chaque lecteur DVD ou de chaque décodeur cable/recepteur satellite (boitier décodeur) différent.

Lorsque vous branchez un lecteur DVD ou un décodeur cable/recepteur satellite (boitier décodeur), faites correspondre les couleurs de la borne de connexion à celles du cable.
La prise d'entrée HDMI IN 1 doit être utilisée pour un branchement de cable HDMI/DVI.

Branchement d'un lecteur DVD, câblosélecteur ou récepteur satellite à l'aide de cables composantes

Les prises du panneau arrirée de votre téléviseur ont ete specialement conues pour faciliter le branchement d'un lecteur DVD ou d'un decodeur cable/recepteur satellite (boitier decodeur) a sua televiseur.

1. Branchez un cable composant entre les prises COMPONENT IN (1 ou 2) [Y, PB, PR] du téléviseur et les prises COMPONENT [Y, PB, PR] du lecteur DVD ou du décodeur cable/ récepteur satellite (boitier décodeur).
2. Branchez les cables audio entre les prises COMPONENT IN (1 ou 2) [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du lecteur DVD ou du décodeur cable/recepteur satellite (boitier décodeur).

La composante video separe la video entre Y (Luminosite), Pb (Bleu) et Pr (Rouge) pour une qualite video accrue. Assurez-vous de faire correspondre la composante video et les connexions audio. Par exemple, si un Cable video Comosante est branché à la prise d'entree COMPONENT IN 1, le Cable audio doit etre branché à la prise d'entree COMPONENT IN 1 égarlement.
La configuration du panneau arrête de chaque lecteur DVD ou de chaque décodeur cable/recepteur satellite (boitier décodeur) différent.

Lorsque vous branchez un lecteur DVD ou un écodeur cable/recepteur satellite (boitier écodeur), faites correspondre les couleurs de la borne de connexion à celles du cable.

Connexion d'un caméscope

Les prises du panneau latorial assuret la connexion aisée d'un camoscope à votre téléviseur. Elles vous permettent de visionner les cassettes de leur camoscope sans passer par un magnétoscope.

1. Connectez un Câble Video (ou Câble S-Viséo) entre les prises AV IN2 [VIDEO] (ou S-VIDEO) du télévisueur et les prises AUDIO OUT du caméoscope.
2. Connectez un Cable Audio entre les prises AV IN 2 [R-AUDIO-L] du télévisuer et les prises AUDIO OUT du camoscope.

La configuration arrête de chaque caméoscope est différente suivant les apparèils.

Lorsque vous connectez un caméscope, faites correspondre les couleurs de la borne et du cable.

Connexion video

Ces instructions supposent que vous avez déjà branché votre télévision à une antennou un système de télévision par cable (en suivant les instructions pages 14-15). Sautez l'etape 1 si vous n'avez pas encore branché d'antenne ou de système de télévision par cable.

1. Debranchez l'antenne ou le cable de l'arriere de la télévision.
2. Branchez le cable ou l'antenna à la prise ANT IN située à l'arrière du magnétoscope.
3. Relier au moyen d'un Câble RF la borne ANT OUT du magnétoscope et la borne ANT IN du téléviseur.
4. Relier au moyen d'un Câble video la prise de sortie video du magnétoscope et la prise AV IN 1 [Y/V/VIDEO] ou AV IN 2 [VIDEO] du téléviseur.
5. Branchez les Cables Audio entre les prises AUDIO OUT du magnétoscope et les prises AV IN 1 (ou AV IN 2) [R-AUDIO-L] de la télévision.

Si vous avez un magnétoscope "mono" (c'est-à-dire qu'il n'est pas stéreo), utilisez le connecteur Y (non fourni) pour le brancher aux prises d'entrée audio droite et gauche de la télévision. Si vous magnétoscope fonctionne en stéreo, vous devez brancher deux câbles distincts.

Suivez les instructions de "Visualisation d'une cassette à l'aide d'un magnétoscope ou d'un caméoscope" pour visualiser une cassette à l'aide de votre magnétoscope.

La configuration arrête de chaque magnétoscope est différente suivant les apparèils.

Lorsque vous connectez un magnétoscope, faites correspondre les couleurs de la borne et du cable.
La couleur de la prise d'entrée AV IN 1 [Y/VIDÉO] (vert) ne correspond pas à la couleur du Câble video (jaune).

Connexion S-Video

Le téléviseur Samsung peut être branché à la prise S-Video d'un magnétoscope.

(Ce raccordement offre une(Meilleure qualite d'imague que celie offerte par le raccordement video standard ci-dessus).

1. Tout d'abord, suivez les étapes 1 à 3 de la section précédente pour brancher l'antenne ou le cable à votre magnétoscope et à votre télévision.
2. Connectez un Cable S-Video entre la prise S-VIDEO OUT dumagnétoscope et la prise AV IN 2 [S-VIDEO] du téléviseur.
3. Branchez les Cables Audio entre les prises AUDIO OUT du magnétoscope et les prises AV IN 2 [R-AUDIO-L] de la télévision.

Votre magnétoscope peut avoir une prise S-Video. (Sinon, se procurer les cables requis dans une boutique d'électronique.)

Chaque magnétoscope possède une configuration de panneau arrêté différente.

Lors du branchement d'un magnétoscope, les couleurs du cable et de la borne de branchement doivent correspondre.

Branchement d'un système audio numérique

Les prises du panneau arriere du téléviseur permettent de brancher facilement une chaîne audio numérique (cinéma maison/récepteur) à votre téléviseur.

1. Branchez un cable optique entre les prises DIGITAL AUDIO OUT (OPTICAL) (Sortie audio numérique/ Optique) du téléviseur et les prises d'entrée numérique du système audio numérique.

Lorsqu'un système audio numérique est connecté à la borne "DIGITAL AUDIO OUT (OPTICAL)": Baissez le gain (volume) du téléviseur et réglez le volume à l'aide de la commande de volume du système.

Système Audio Numérique

Cable Optique (non fourni)

Pannear arrêté de la télévision

La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un apparéil exter de cette fonction audio.
La configuration du panneau arrêté de chaque système audio numérique différent.
Lorsque le récepteur (chaine de cinéma maison) est régé à On, il est possible d'entendre du son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaine de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au téléviseur à l'aide d'un Cable HDMI, seul un son deux canaux sera émis par le récepteur de la chaine de cinéma maison.

Connexion d'un amplificateur/home cinema DVD

1. Connectez un cable audio entre les prises AUDIO

OUT [R-AUDIO-L] du télévisuer et les prises AUDIO IN [R-AUDIO-L] de l' amplificateur/home cinema DVD.

Lorsqu'un amplificateur audio est connecté aux bornes "AUDIO OUT [R-AUDIO-L]": Baissez le gain (volume) du télévisuer et réglez le volume à l'aide de la commande de volume de l'amplificateur.

Amplificateur/ Home cinemat DVD

Cable Audio (non fourni)
Pannear arrirée de la télévision

La configuration arrête de chaque amplificateur/home cinematéma DVD est différente suivant les apparêls.
Lorsque vous connectez un amplificateur/home cinema DVD, faites correspondre les couleurs de la borne et du cable.

Utilisation d'un cable secondaire D

1. Branchez un cable secondaire D entre le connecteur PC IN [PC] du téléviseur et le connecteur de sortie PC de votre ordinateur
2. Branchez un cable audio PC entre la prise PC IN [AUDIO] du téléviseur et la prise Sortie audio de la carte son de votre ordinateur.

Pannear arrirée de la télévision

Utilisation d'un cable HDMI/DVI

1. Connectez le cable HDMI/DVI à la prise HDMI IN 1 [PC] à l'arrière de votre unité.
2. Branchez un cable mini-prise stéreo 3,5 mm/2RCA entre la prise DVI IN (HDMI1) [R-AUDIO-L] du téléviseur et la prise Sortie audio de la carte son de votre ordinateur.

Pannear arrête de la télévision

La configuration arrière de chaque PC est différente suivant les apparciels.

Lorsque vous connectez un PC, faites correspondre les couleurs de la borne et du cable.
La prise d'entrée HDMI IN 1 doit être utilisé pour un branchement de cable HDMI/DVI.

Mise en marche et arrêt de la télévision

Appuyez sur le bouton POWER de la télécommande.

Il est aussi possible d'utiliser la touche POWER du téléviseur.

Fonction Prêt à l'emploi

Lors de la première mise en route du téléviseur, deux paramètres individuels de base sont proposés automatiquement à la configuration:

L'économiseur d'écran est activé si aucune commande n'est entrée à la télécommande pendant plus d'une minute pendant que la fonction "Prêt à l'emploi" est activée.
L'économiseur est activé s'il n'y a pas de signal de fonctionnement pendant plus de 15 minutes.

1. Appuyez sur le bouton POWER de la télécommande. Le message "Les modes Langue des menus, Démo en magasin, Canaux et Heure sont régles." s'affiche. Appuyez sur le bouton ENTER le menu "Choisir la langue d'affichage" s'affiche automatiquement.
2. Utilisez les bouton ou pour selectionner la langue appropriée, puis appuyez sur le bouton ENTER.

Le message "Choisir 'Utilisation à domicile' pour un télévisuer à la maison." s'affiche.

1. Appuyez sur les bouton ou pour selectionner "Démo magasin" ou "Util. à domicile", puis appuyez sur le bouton ENTER.

Le message "Choisir les antennes à mémoriser." s'affiche.

Nous vous recommendons de régler la télévision sur le mode "Util. à domicile" pour une meilleure qualité d'image dans notre environnement personnel.
Le mode "Démo magasin" n'est prévu que pour un usage en magasins.
Pour returner au mode "Util. à domicile" (Standard) si l'appareil est régé au mode "Démo magasin" par inadvertance: appuyer sur la touche de volume du téléviseur. Lorsque le réglage du volume est affché à l'écran, appuyer sur la touche MENU du téléviseur pendant 5 secondes.

1. Utilisez les bouton ou pour mémoriser le branchement sélectionné. Appuyez sur le bouton ENTER pour SéLECTIONNER "Démarrer".

Air: Signal d'antenne de type "Air".
Cable: Signal d'antenne de type "Cable".
Auto: Signaux d'antenne de type "Air" et "Cable".
En mode Câble, vous pouvez Sélectionner la source de signal qui vous convient parmi STD, HRC et IRC en appuyant sur le bouton , , ou , puis appuyez sur le bouton ENTER. Si le Câble est numérique, Sélectionner la source de signal pour une diffusion analogique et numérique. Contactez votre télééistributor pour identifier le type de système de Câble de votre région.

1. La mémorisation des canaux disponibles commence.

Pour arrêté la recherche avant la fin, appuyez sur le bouton ENTER 品 lorsque "Arrêt" est sélectionné.
Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés (voir la page 39).Puis le menu Prog. auto s'affiche.Appuyer sur la touche ENTER 已 lorsque la mémorisation des canaux est terminée.Le message "Régler le mode horloge"s'affiche.

1. Appuyez sur le bouton ENTER

Appuyez sur les bouton ou pour selectionner "Auto", puis appuyez sur le bouton ENTER. Le message "Régler à l'heure avancée." s'affiche.

Si "Manual" est sélectionne, "Entrez la date et l'heure en cours." s'affiche. (Voir page 48)

1. Appuyez sur les bouton ou pour selectionner "Off" ou "On", puis appuyez sur le bouton ENTER.

Le message "Choisir le fuseau hora dans lequel vous vivez." s'affiche.

1. Appuyez sur les bouton ou pour selectionner le fuseau hora de votre région.

Appuyez sur le bouton ENTER. Si vous receivez un signal numérique, l'horloge se règle automatiquement.

Dans le cas contraire, rendez-vous à la page 48 pour savoir comment régler l'horloge.

1. Le message "Prenez pourrait à regarder." s'affiche.

Lorsque you've aze terminé, appuyez sur le bouton ENTER.

Si vous souhaitez réinitialiser ce paramètre...

1. Appuyez sur la touche MENU.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER G.

1. Appuyez sur ENTER pour désir "Plug & Play".

Pour en savoir plus sur la configuration des options, consulter les pages 21 et 22.

La fonction "Plug & Play" n'est accessible qu'en mode TV.

Changement des canal

Utilisation des boutons de canal

1. Appuyez sur le bouton CH ou CH pour changer de canal.

Quand vous appuyez sur le bouton CH ou CH, la télévision change de canal de façon sequentière.

Vous pourrez voir toutes les canal que la télévision a mémorisées. (La télévision doit avoir ménorisé au moins trois canal). Vous ne pourrez pas voir les canal qui ont été enlevées, ni celles qui n'ont pas été mémorisées. Reportez-vous aux pages 24 pour ménoriser des chaînes.

Utilisation du pavé numérique

1. Appuyez sur le pavé numérique pour acceder directement à une chaîne. Par exemple, pour sélectionner la chaîne 27, appuyez sur 2, puis sur 7. Le téléviseur change de chaîne lorsque vous appuyez sur le second chiffre.

Pour changer rapidement de canal, appuyer sur les touches numériques, puis sur la touche ENTER.

Utilisation du bouton

Utilisez le bouton pour selectionner les chaînes diffusant un signal numérique.

1. Par exemple, pour désirir le canal 7-1, appuyer sur 7, puis sur - et sur 1.

HD indique que le téléviseur recoit un signal DHD (Digital High Definition). SD indique que le téléviseur recoit un signal analogue standard (Standard Definition).
Pour changer rapidement de chaîne, appuyez sur le pavé numérique, puis sur le bouton ENTER.

Appuyez sur la touche PRE CH pour selectionner la chaîne précédente.

1. Appuyez sur le bouton PRE CH.

La télévision passé à la dernière canal regardée.

Pour passerrapidementd'une canal à une autre canal éloignée, accedez à la canal ini tiale puis utilisez les boutons numériques pour selectionner la seconde canal. Puis, utilisez le bouton PRE CH pour passerrapidement de l'une à l'autre.

Réglage du volume

Utilisation des touches de réglage du volume

1. Appuyez sur les bouton VOL-ou VOL ④ pour augmenter ou diminuer le volume.

Utilisation de la fonction Muet

Vous pouze à tout moment couper le son en appuyant sur le bouton MUTE.

1. Appuyez sur bouton MUTE et le son est coupé.

Assourdir" s'affiche a l'ecran.

1. Pour désactiver le mode Mute, appuyez de nouveau sur le bouton MUTE ou simplement sur les boutons VOL ou VOL .

Visualisation de l'affichage

L'affichage identifie la canal en cours et l'état de certains paramètres audio et video.

1. Appuyez sur le bouton INFO de la télécommande.

La télévision affiche la canal, le type de son et l'etat de certains paramètres de son et d'image.

Appuyez de nouveau sur la touche INFO ou attendez environ 10 secondes avant qu'il disparaisse automatiquement.

Visualisation des menus

1. Une fois l'appareil allumé, appuyez sur le bouton MENU.

Le menu principal apparait à l'écran.

La partie gauche du menu comprend les icônes suivantes: Image, Son, Chaine, Configuration, Entrée.

1. Appuyer sur la touche ou pour selectionner une des icônes.

Puis appuyez sur ENTER pour acceder au sous-menu de I'icone.

1. Appuyez sur le bouton EXIT pour quitter.

Les menus affichés à l'écran disparaisent après une minute environ.

Utilisation de la touche TOOLS

La touche TOOLS peut servir à selectionner rapidement et aisément les fonctions utilisées fréquemment. Le menu "Outils" change selon le mode d'entrée externe choisi.

1. Appuyer sur la touche TOOLS. Le menu "Outils" s'affiche.
2. Appuyer sur la touche ou pour selectionner un menu.

3. Appuyer sur la touche / / , puis sur ENTER pour afficher, modifier ou utiliser les éléments sélectionnés. Pour une description plus détaillée de chaque fonction, voir la page correspondante.

4. Anynet+(HDMI-CEC), Voir la page 64
   Mode image, Voir la page 27
   Mode sonore, Voir la page 35

5. Mise en veille, Voir la page 50
6. Ajouter aux favors, Voir la page 41
7. Commuter sur Air, Voir la page 24

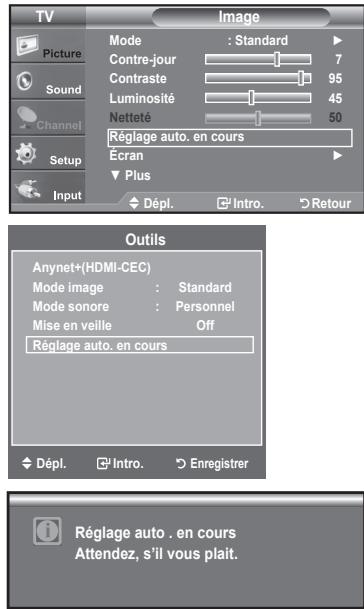

   Réglage auto. en cours, Voir la page 46

Mémorisation des canal

Le téléviseur peut ménoriser tous les canaux capés par l'antenne (air) ou sur le cable. Une fois les chanines mémorisées, les touches CH or CH permette n de les parcourr successivement, ce qui evite de syntoniser chaque canal manuellement avec les touches numériques. La ménorisation des canaux s'effectue en trois étapes : sélection de la source de transmission, mérorisation (automatique) des canaux et ajust ou suppression (Liste des canaux) de canaux.

Selection de la source du signal video

Avant que vous télévision ne puisse commencer à memoriser les canal disponibles, vous doivent spécifier le type de la source de signal reliée à la télévision (c'est-à-dire soit une ANTENNE SOIT LE CABLE).

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Chaine”, puis appuyez sur le bouton ENTER □.

1. Appuyez sur le bouton ENTER pour selectionner "Antenna".

Appuyez plusieurs fois sur les bouton ou pour naviguer entre les options "Air" ou "Câble", puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

Réglage facile

1. Appuyer sur la touche TOOLS de la télécommande.
2. Appuyer sur la touche ou pour désirir "Commuter sur Air" (ou "Commuter sur Câble"), puis appuyez sur le bouton ENTER .

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ou pour Sélectionner "Chaine", puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour selectionner "Prog. auto", puis appuyez sur le bouton ENTER.

2. Utilisez les bouton ou pour selectionner l'antenne souhaitee, puis appuyez sur le bouton ENTER.

Air: signal d'antenne de type "Air".

Cable: signal d'antenna de type "Cable".

Auto: signaux d'antenne de type "Air" et "Cable".

1. Au moment de la sélection du système de télévision par Cable : Appuyez sur ENTER G pour amocrer la mémorisation automatique.

Appuyer sur la touche ou , puis sur ou pour désir la source du signal analogique appropriée "STD", "HRC" ou "IRC".

Appuyez sur le bouton ENTER

Si le Câble est numérique, sélectionner la source de signal pour une diffusion analogique et numérique.

STD, HRC et IRC désignent différents systèmes de câblodistribution.

Pour connaître le système utilisé dans toute région, communiquez avec votre cablodistributeur. La sélection de la source de diffusion est maintainant terminée.

1. Le téléviseur commence alors a mémoriser tous les canaux disponibles.

Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés (voir la page 39).

Pour arrêter la programmation automatique, appuyer sur ENTER.

Le message "Arrêter Prog. auto?" s'affiche. Sélectionner "Oui" en appuyant sur la touche ou , puis sur ENTER .

Appuyez sur le bouton EXIT pour quitter.

Pour selectionner la source

Permet de sélectionner le téléviseur ou d'autres sources d'entrée externes comme les lecteurs DVD ou les décodeurs cable/recepteurs satellite (boitiers décodeurs) connectés au téléviseur. Permet de sélectionner la source d'entrée de votre choix.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ou pour sélectionner "Entrée", puis appuyez sur le bouton ENTER.

1. Appuyez sur le bouton ENTER G pour sélectionner "Liste source".

Utilisez les bouton ou pour selectionner la source du signal, puis appuyez sur le bouton ENTER.

Sources de signal accessibles : TV, AV1, AV2, S-Viséo, Composante1, Composante2, PC, HDMI1, HDMI2, HDMI3.
Vous pouze selectionner uniquement les apparciels externes deja branchés sur le téléviseur.

Appuyez sur le bouton SOURCE de la télécommande pour afficher une source de signal externe.

Pour éoperator le nom de la source

Nommer le péripérisque connecté aux entrées pour vous faciliter la seLECTION.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ▼ pour sélectionner Entrée, puis appuyez sur le bouton ENTER □.
   Appuyez sur les bouton ou pour selectionner "Entrer le nom", puis appuyez sur le bouton ENTER.
2. Appuyer sur la touche ou pour selectionner la prise d'entrée "AV1", "AV2", "S-Viséo", "Composant1", "Composant2", "PC", "HDMI1", "HDMI2" ou "HDMI3", suivie de la touche ENTER.
3. Appuyez sur les touches ou pour sélectionner la source d'entrée "Magnétoscope", "DVD", "Câble STB", "Satellite STB", "PVR STB", "Récepteur A/V", "Jeu", "Caméoscope", "PC", "TV", "IPTV", "Blu-Ray", "HD DVD" ou "Digital Media Adapter" puis appuyez sur la touche ENTER G.

Appuyez sur le bouton EXIT pour quitter.

Changement du format normal de l'image

Vous pouvez activer l'un ou l'autre de ces modes en le selectionnant dans le menu.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ENTER pour sélectionner "Image".

1. Appuyez sur le bouton ENTER G pour selectionner "Mode".

Appuyez sur les bouton ou pour sélectionner "Dynamique", "Standard" ou "Film".

• Dynamique : besoin l'image pour la haute définition dans une piece claire.
  Standard : besoin la(Meilleure image possible dans un environnement normal.

• Film : besoin une définition d'image pour regarder des films dans une pieceASF someone.

• Appuyez sur le bouton EXIT pour quitter.

Réglage facile

1. Appuyer sur la touche TOOLS de la télécommande.
2. Appuyer sur la touche ou pour désir "Mode image".
3. Appuyer sur la touche ou pour selectionner l'option désirée.
4. Appuyer sur la touche EXIT ou TOOLS pour quitter.

Changement du format normal de l'image

Vous pouvez activer l'un ou l'autre de ces modes en le selectionnant dans le menu.

1. Pour sélectionner le mode souhaité, suivre les instructions 1 et 2 de la rubrique 'Changement du format normal de l'image'.
2. Appuyez sur les bouton ▲ ou ▼ pour sélectionner "Contre-jour", "Contraste", "Luminosite", "Netteté", "Couleur" ou "Teinte", puis appuyez sur le bouton ENTER
3. Appuyer sur la touche ou pour augmenter ou réduire la valeur d'un élément particulier. Appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

ÀpRES la modification des paramètres “Contre-jour”, “Contraste”, “Luminosite”, “Netteté”, “Couleur” et “Teinte”, l'image est ajustée en conséquence.
En mode PC, il est possible de modifier uniquement les fonctions "Contre-jour", "Contraste" et "Luminosite".
Les réglages peuvent être défiinis et mémorisés pour chacun des apparciels externes branchés à uneentrée sur le téléviseur.

• Contre-jour : règla brillance du rétroéclairage de l'affichage LCD.
• Contraste : régle le niveau de contraste de l'image.
• Luminosité: règle le niveau de luminosité de l'image.
• Netteté: règla définition du bord de l'image.
• Couleur: règla saturation des couleurs de l'image.
  Teinte: règla teinte de couleur de l'image.

Paramétrage de la fonction Réglages des détails

Le nouveau téléviseur Samsung permet d'effectuer des réglages d'image encore plus précis que les modèles précédents. Voir ci-dessous pour exécuter des réglages détaillés de l'image.

Activation de la fonction Réglages des détails

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur le bouton ENTER pour sélectionner "Image".
2. Appuyez sur le bouton ENTER pour sélectionner "Mode".
   Appuyez sur les bouton ou pour selectionner "Standard" ou "Cinéma", puis appuyez sur le bouton ENTER.
   "Réglage des détails" est disponible en mode "Standard" ou "Cinéma".
3. Appuyez sur les bouton ou pour sélectionner "Réglages des détails", puis appuyez sur le bouton ENTER.
   En mode PC, il est possible de modifier uniquement les fonctions "Contraste dynam.", "Gamma" et "Équilibrage du blanc" à partir des éléments "Réglages des détails".

Réglage du noir

Yououpouvezchoisirleniveau dedoinr l'écran pourreglerla profondeur del'écran.

1. Appuyez sur les bouton ou pour selectionner "Réglage du noir", puis appuyez sur le bouton ENTER.
2. Appuyez sur le bouton ou pour selectionner "Off", "Basse", "Moyen" ou "Haute".

Appuyez sur le bouton ENTER

• Off: Désactive la fonction de réglage du noir.
  Basse: Utilise une profondeur de noir faible.
  Moyen: Utilise une profondeur de noir moyenne.
  Haute: Utilise une profondeur de noir élevé.

Réglage du contraste dynamique

Yououpouvezreglerl'écrandefaconàobteniruncontraste optimal.

1. Appuyez sur les bouton ou pour selectionner "Contraste dynam.", puis appuyez sur le bouton ENTER.
2. Appuyez sur le bouton ou pour selectionner "Off", "Basse", "Moyen" ou "Haute".

Appuyez sur le bouton ENTER

• Off: Désactive la fonction de réglage du contraste dynamique.
  Basse: Utilise un faible contraste dynamique.
  Moyen: Utilise un contraste dynamique moyen.
  Haute: Utilise un fort contraste dynamique.

Réglage du paramètre gamma

Il est possible d'ajuster l'intensité des couleurs primaires (rouge, vert, bleu). (-3 +3)

1. Appuyez sur les bouton ou pour selectionner "Gamma", puis appuyez sur le bouton ENTER .
2. Appuyer sur ou pour diminuer ou augmenter la valeur. Appuyez sur le bouton ENTER.

Réglage de l'espace couleur

L'espace couleurs est une matrice composée des couleurs rouge, vert et bleu. Sélectionnéz votre espace couleurs préfééré et bénéficiaz de couleurs des plus naturelles.

1. Appuyez sur les bouton ou pour sélectionner "Espace couleurs", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ENTER pour sélectionner "Espace couleur".

3. Appuyez sur le bouton ou pour selectionner "Auto", "Standard" ou "Personnel". Appuyez sur le bouton ENTER.

4. Auto : Cét espace couleurs s'ajuste automatiquement aux nuances couleurs naturelles sur la base des sources des programmes.

5. Standard : L'espace couleur natif offre des tons riches et pleins.
6. Personnel : Régle la gamme des couleurs selon votre préférence. (Voir 'Personnalisation de l'espaceateur")

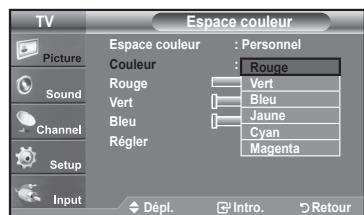

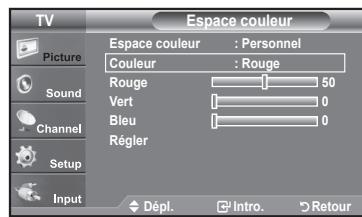

Personnalisation de l'espace couleur

1. Appuyez sur les bouton ou pour selectionner "Couleur", puis appuyez sur le bouton ENTER.
   La fonction "Couleur" est disponible lorsque "Espace couleur" est reglé à "Personnel".
2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Rouge”, “Vert”, “Bleu”, “Jaune”, “Cyan” ou “Magenta”. Appuyez sur le bouton ENTER □.
3. Appuyer sur la touche ou pour désirir "Rouge", "Vert" ou "Bleu" pour modifier la couleur. Appuyez sur le bouton ENTER.
4. Appuyer sur la touche ou pour augmenter ou réduire la valeur d'un élément particulier. Appuyez sur le bouton ENTER.

Dans le paramètre "Couleur", il est possible de régler les valeurs RVB pour la couleur可以选择.

Pour rétablit la valeur RVB ajustée, Sélectionner "Régler".

• Rouge: règle le niveau de saturation du rouge de la couleur choisisie.
• Vert: règle le niveau de saturation du vert de la couleur可以选择.
• Bleu: règle le niveau de saturation du bleu de la couleur可以选择.
• Régler : réinitialise l'espace couleur aux valeurs par défaut.

Une modification de la valeur des régles entraine un rafraîchissement de l'écran.
Les réglages peuvent être définis et mémorisés pour chacun des apparéels externes branchés à une entree sur le téléviseur. Par exemple, si un lecteur DVD est branché à la prise HDMI 1 et qu'il est selectionné presentement, les réglages seront sauvégardés pour le lecteur.

Réglage de l'équilibrage du blanc

Vous pouvez régler la température de la couleur pour obtenir des couleurs d'image plus naturelles.

1. Appuyez sur les bouton ou pour selectionner "Équilibrage du blanc", puis appuyez sur le bouton ENTER.
2. Sélectionnez l'options voulue en appuyant sur les boutons ou , puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour augmenter ou réduire la valeur de l'élement souhaïte.
   Appuyez sur le bouton ENTER.

Décal.-R: Règle la profondeur du rouge.
Décal.-V: Règle la profondeur du vert.
Décal.-B: Règle la profondeur du bleu.
Gain-R: Regle la luminosité du rouge.
- Gain-V: Règle la luminosité du vert.
Gain-B: Regle la luminosité du bleu.
- Régler: L'équilibrage du blanc mis au point précédemment sera ramné à ses valeurs par défaut.

Toute modification de la valeur de réglage actualise l'écran modifié.

Réglage du ton chair

Il est possible de rehausser le ton chair (rose) de l'image.

1. Appuyez sur les bouton ou pour selectionner "Ton chair", puis appuyez sur le bouton ENTER.
2. Appuyer sur la touche ou pour diminuer ou augmenter la valeur. Appuyez sur le bouton ENTER.

La modification de la valeur de réglage permet de rafraîchir l'écran réglé.

Réglage de l'amélioration des bords de l'image

Yououpezaccentuerleborddesobjetssurl'mimage.

1. Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Améliorat. bords”, puis appuyez sur le bouton ENTER G.
2. Appuyez sur les bouton ou pour sélectionner "Off" ou "On". Appuyez sur le bouton ENTER G.

Appuyez sur le bouton EXIT pour quitter.

Activation des options d'image

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les boutons ENTER pour sélectionner "Image".
2. Appuyez sur les bouton ou pour selectionner "Options d'image", puis appuyez sur le bouton ENTER.

Appuyer sur la touche ou pour désir un élément particulier. Appuyer sur la touche ENTER G.
Une foin le reglage effectue correctement,appuyer sur ENTER
En mode PC, il est possible de modifier uniquement "Nuance coul." et "Format" à partir des éléments de "Options d'image".

Sélection de la nuance de couleur

1. Suivre les instructions 1 et 2 de 'Activation des options d'image'. (Consulter la page 31)
2. Appuyez sur les bouton ou pour selectionner "Nuance coul.", puis appuyez sur le bouton ENTER.
3. Appuyez sur le bouton ou pour selectionner "Froide2", "Froide1", "Normal", "Chaude1" ou "Chaude2". Appuyez sur le bouton ENTER.

> "Chaude1" ou "Chaude2" n'est activée qu'en mode d'image "Film".

Les réglages peuvent être définis et mémorisés pour chaque des appareils externes branchés à une entrée sur le téléviseur.

Réglage du format de l'image

Vous pouze parfois modifier la taille de l'image sur votre écran. Six tailles d'écran différentes sont disponibles pour votre téléviseur, chacune conçue pour fonctionner au mistroux avec des types d'entrées video spécifiques. Notre décodeur cable ou votre récepteur satellite peut également dispose de ses propres tailles d'écran. Toutefois, il est conseilé d'utiliser le mode 16:9,autant que possible.

1. Suivre les instructions 1 et 2 de 'Activation des options d'image'. (Consulter la page 31)
2. Appuyez sur les bouton ou pour selectionner "Format", puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour selectionner le format d'écran souhaite.
   Appuyez sur le bouton ENTER.
   Appuyez sur le bouton EXIT pour quitter.

16:9: Pour régler l'image en mode 16:9.
- Zoom1: Permet d'agrandir la taille de l'image affichée à l'écran.
- Zoom2: Agrandit davantage la taille de l'image que "Zoom 1".
- Format large: Augmente le facteur de forme de l'image pour qu'elle renseille l'écran en entier.
- 4:3: Pour régler l'image en mode normal, c.-à-d. 4:3.
- Numér seul.: Utilisez la fonction pour voir l'intégralité de l'image sans coupure lors de l'entrée de signaux HDMI (720p/1080i), Composante (1080i) ou DTV (1080i).

Une rémanence d'image-temporaire peut se produit si une image fixe est affichée sur l'écran pendant plus de deux heures.
Après avoir sélectionné “Zoom1”,“Zoom2” ou“Format large”: Appuyer sur la touche ou pour sélectionner "Position",puis sur ENTER 已 Appuyer sur la touche ou pour déplacer l'image vers le bas et le haut. Regler:Appuyer sur la touche ou pour sélectionner"Regler",puis sur ENTER 已 .Il est possible d'initialiser le réglage.
Avec選挙選購の“Numér.seul.”en mode HDMI (1080i) ou Composante (1080i):

Appuyer sur la touche ou pour selectionner "Position hor." ou "Position vert.", puis sur ENTER.

Appuyer sur la touche ou pour ajuster la position de l'image. Appuyer sur la touche ENTER .

Régler: Appuyer sur la touche ou pour sélectionner "Régler", puis sur ENTER. Il est possible d'initialiser le réglage.

HD (Haute définition)

Les réglages peuvent être défiinis et mémorisés pour chacun des apparciels externes branchés à uneentrée sur le téléviseur.

Source de l'entrée	Format de l'image
TV, Video, S-Viséo, Composante (480i, 480p)	16:9, Zoom1, Zoom2, 4:3
DTV(1080i), Composante (1080i), HDMI (720p, 1080i)	16:9, 4:3, Format large, Numér seul.
PC	16:9, 4:3

Voussouspoucegalementappuyerplusieursfois surleboutonP.SIZEede la télécommandepourmodifierla tailledelimage.

16:9

Pour régler l'image en mode 16:9.

Zoom1

Format d'affichage dans lequel l'écran large est agrandi verticalément.

Zoom2

Format d'affichage dans lequel l'écran Zoom1 est agrandi verticalément.

Format large

Augmente le facteur de forme de l'image pour qu'elle replissse I'écran en entier.

4:3

Pour régler l'image en mode normal, c.-à-d. 4:3.

Numér. seul.

Utilisez la fonction pour voir l'intégralité de l'image sans coupure lors de l'entrée de signaux HDMI (720p/1080i), Composante (1080i) ou DTV (1080i).

Réglage de la réduction numérique des bruits

Cette fonction regle la luminosité du téléviseur afin de réduire la consommation d'énergie. Lorsque vous regardez la télévision la nuit, définissez l'option "Réduct. bruit num." sur "Haute" pour réduire la fatigue des yeux et la consommation d'énergie.

1. Suivre les instructions 1 et 2 de 'Activation des options d'image'. (Consulter la page 31)
2. Appuyez sur les bouton ou pour selectionner "Réduct. bruit num.", puis appuyez sur le bouton ENTER.

Selectionnez l'option souhaitee à l'aide du bouton ▲ ou▼ "Off", "Basse", "Moyen", "Haute", ou "Auto". Appuyez sur le bouton ENTER □.

• Off: Désactive la fonction Économiseur d'énergie.
• Bas: Régle le télévisuer au mode d'économie d'énergie bas.
• Moyen: Régle le téléviseur au mode d'économie d'énergie moyen.
• Haute: Régle le téléviseur au mode d'économie d'énergie élevé.
• Auto: Régle automatiquement le niveau de brillance de l'écran afin de l'adapter aux scènes.

Appuyez sur le bouton EXIT pour quitter.

Réglage de DNle (Digital Natural Image engine)

Ce téléviseur comprend une fonction DNle qui permet d'obtenir une qualité d'image supérieure. Si vous reglez DNle à "On", vous verrez à l'écran des images en mode DNle.

1. Suivre les instructions 1 et 2 de 'Activation des options d'image'. (Consulter la page 31)
2. Appuyez sur la touche ou pour selectionner "DNle", puis appuyez sur ENTER .

3. Appuyez sur la touche ou pour selectionner "On" ou "Off", puis sur ENTER l

4. Off: Désactive le mode "DNle".

5. On: Active le mode "DNle".

Appuyez sur la touche EXIT pour quitter le menu.

DNleTM (Image naturelle numérique) DNleTM
Cette fonction offre une image plus détaillée grâce à la réduction du bruit 3D et à l'amélioration des détails, du contraste et de l'amélioration des blancs.
> "DNle" n'est disponible qu'en mode "Dynamique".

Réglage du niveau de noir HDMI

Il est possible de selectionner le niveau de noir de l'écran afin d'ajuster la profondeur de l'écran.
1. Suivre les instructions 1 et 2 de 'Activation des options d'image'. (Consulter la page 31)
2. Appuyez sur les bouton ou pour selectionner "Nv nr HDMI", puis appuyez sur le bouton ENTER.
3. Appuyez sur la touche ou pour selectionner "Normal" ou "Basse", puis appuyez sur la touche ENTER.

Normal: L'imagestplusclaire.
- Basse: L'imagestplussomeste.

Cette fonction est active seulement lorsqu'un apparéil externe est branché à un téléviseur par l'entremise d'un Cable HDMI. Il se peut que la fonction "Nv nr HDMI" ne soit pas compatible avec tous les apparéils externes.

Appuyez sur la touche EXIT pour quitter le menu.

Réglage du Mode Film

Il est possible de régler le télévisuer afin qu'il détecte etTRAITE automatiquement les signaux de film provenant de toutes les sources et règle l'image pour obtenir une définition optimale.

1. Suivre les instructions 1 et 2 de 'Activation des options d'image'. (Consulter la page 31)
2. Appuyez sur les bouton ou pour selectionner "Mode Film", puis appuyez sur le bouton ENTER .
3. Appuyez sur la touche ou pour selectionner "Off" or "Auto", puis appuyez sur la touche ENTER .

Appuyez sur la touche EXIT pour quitter le menu.

Le mode "Mode Film" est disponible dans les modes TV, VIDEO, S-VIDÉO et COMPOSANTE (480i / 1080i) et HDMI (480i / 1080i).

Réglage du Mode bleu seulement

Cette fonction est réservée aux experts en mesures d'appareils audiovisuels. Cette fonction affiche le signal bleu seulement en eliminant les signaux rouge et vert du signal videoa fin d'offrir un effet de filtr bleu qui sert a regler la couleur et la teinte de l'image d'un apparil video, comme un lecteur de DVD, une chaîne de cinema maison, etc.

En utilisant cette fonction, vous pouvez régler la couleur et la teinte en fonction des paramétres privilégiers convenant au niveau de signal de chaque apparemé video à l'aide des motifs à barres de couleur rouge, verte, bleue, cyan, magenta et jaune sans avoir à utiliser un filtré bleu supplémentaire.

1. Suivre les instructions 1 et 2 de 'Activation des options d'image'. (Consulter la page 31).
2. Appuyez sur les boutons ou pour selectionner "Mode bleu seu.", puis appuyez sur le bouton ENTER.
3. Appuyez sur les boutons ou pour selectionner "Off" ou "On", puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter..

"Mode bleu seu." n'est disponible que lorsque le mode d'image est reglé à "Film" ou "Standard".

Rétablir les paramètres de réglage de l'image d'usine

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ENTER 品 pour selectionner "Image".

1. Appuyez sur les bouton ou pour selectionner "Régler", puis appuyez sur le bouton ENTER.

Appuyez sur les bouton ou pour sélectionner "Effacer", "OK".

Appuyez sur le bouton ENTER

Appuyez sur le bouton EXIT pour quitter.

Tous les modes peuvent etre réinitialisés.

Changement du format normal du son

Il est possible deCHOISIR le mode sonore qui convient le mieux à l'émission ecoutee.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ou pour selectionner "Son", puis appuyez sur le bouton ENTER.

1. Appuyez sur les boutons ENTER G pour selectionner "Mode".

Appuyez sur les bouton ou pour sélectionner le réglage du son "Standard", "Musique", "Cinéma", "Parole" ou "Personn.", puis appuyez sur ENTER G.

Appuyez sur le bouton EXIT pour quitter.

• Standard : besoin le mode sonore normal.
• Musique : accentue la musique par rapport aux dialogues.
• Film : offre le meilleur son pour les films.
• Parole : accentue les dialogues par rapport aux autres sons.
• Personnel : rappelle les réglages sonores personalisés.

(Reportez-vous à la rubrique 'Personnalisation du son')

Réglage facile

1. Appuyer sur la touche TOOLS de la télécommande.
2. Appuyer sur la touche ou pour désir "Mode sonore".
3. Appuyer sur la touche ou pour selectionner l'option désirée.
4. Appuyer sur la touche EXIT ou TOOLS pour quitter.

Personnalisation du son

Les paramètres du son peuvent être régés selon vos préférences personnelles. (sinon, vous pouvez utiliser l'un des paramètres "automatiques".)

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour selectionner "Son", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour selectionner "Égaliseur", puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour sélec tionner la fréquence à régler.

Utilisez les bouton ou pour aug menter ou diminuer le niveau de la fréquence sélectionnée.

Appuyez sur le bouton ENTER

Appuyez sur le bouton EXIT pour quitter.

• Réglage G/D de la balance: Pour régler la balance des haut-parleurs G/D.

• Réglage de la bande passante (100Hz, 300Hz, 1KHz, 3KHz, 10KHz):

Pour régler les différentes fréquences de bande passante.

Si vous changez de chaque façon que ce soit les réglages de "Égaliseur", le mode son devient automatiquement "Personnel".

Paramétrage de la technologie TruSurround XT

TruSurround XT est une technologie SRS brevetée qui résout le problème de la lecture de contenu multicanaux en 5.1, lorsque le système ne comprend que deux enceintes. La technologie Trusurround offre une qualite audio virtuelle exceptionnelle avec n'importe quel système à deux enceintes, y compris les haut-parleurs internes d'un téléviseur. Elle est entierement compatible avec tous les formats multicanaux.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ▼ pour Sélectionner “Son”, puis appuyez sur le bouton ENTER □.
2. Appuyez sur les bouton ou pour sélectionner "SRS TruSurround XT", puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour selectionner "Off" ou "On", puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

SRS TruSurround XT

TruSurround XT, SRS et le symbole () sont des marques commerciales de SRS Labs, Inc.

La technologie TruSurround XT est intégrée sous licence de SRS Labs, Inc.

Appuyez sur le bouton SRS de la télécommande pour selectionner "Off" ou "On".

Sélection d'une bande son à canaux multiples (MTS) – Numérique

Le système TV numérique est capable de réaliser la transmission simultanée de plusieurs pistes audio (par exemple, la traduction simultanée du programme en plusieurs langues). La disponibilité de ces multipistes supplémentaires dépend du programme choisi.

“Options multi-pistes” est disponible uniquement en mode TV.

Langue privilégée

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Son”, puis appuyez sur le bouton ENTER □.

Raccourci vers le menu MTS: Appuyez simplement sur le bouton MTS de la télécommande. Vous pouvez écouter le programme dans une langue autre que la langue sélectionnée, en appuyant sur le bouton MTS.

1. Appuyez sur les bouton ou pour selectionner "Options multi-pistes", puis appuyez sur le bouton ENTER.
2. Appuyez sur les boutons ENTER pour sélectionner "Langue privilégie". Appuyez sur les bouton ou pour désir la langue souhaitée (English, Espanol ou Français), puis appuyez sur ENTER .

Appuyez sur le bouton EXIT pour quitter.

"Langue privilégée" est disponible uniquement en mode TV numérique.

Vou puez sélectionner la langue uniquement parmi les langues en cours de diffusion.

Il est possible d'écouter l'émission dans une langue autre que la langue privilégiee en appuyant sur la touche MTS de la télécommande.

Mode audio multipistes

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour selectionner "Son", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour selectionner "Options multi-pistes", puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour selectionner "Son multi-piste", puis appuyez sur le bouton ENTER.

Utilisez les bouton ou pour selectionner le paramètre de votrechioix, puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

• Mono : besoine réglage pour les canaux diffusés en monophonie ou si la réception d'un signal stéreo s'avéré difficile.
• Stéreo : besoin reglage pour les canaux diffusés en stéreophonie.
• SAP : désirir ce réglage pour écouter une émission diffusée en mode SAP (Separate Audio Program), habituellément un doublage en langue étrangère.

"Son multi-piste" n'est disponible qu'en mode de télévision analogue.
Selon l'émission écoutee, il est possible deCHOISIR parmi les modes "Mono", "Stereo" ou"SAP".

Il est possible d'écouter l'émission dans une langue autre que la langue privilégiee en appuyant sur la touche MTS de la télécommande..

Contrôle automatique du volume

Réduit les différences de niveau volume entre les chaînes.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les boutons ou pour selectionner "Son", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour selectionner "Volume auto", puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour selectionner "Off" ou "On", puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

La sortieaudio des haut-parleurs du télévisueur estdésactivée.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour selectionner "Son", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ▲ ou ▼ pour sélectionner "Haut-parleur TV", puis appuyez sur le bouton ENTER □.
3. Appuyez sur les bouton ou pour selectionner "Off", puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

Lorsque la fonction "Haut-parleur TV" est reglee a "Off", les parametes du menu Son ne peuvent etre configres, a I'exception des "Options multi-pistes".

Les touches VOL, VOL ne fonctionnement pas lorsque "Haut-parleur TV" est régle à "Off".

	Internal Haut-parleur			Sortie audio optique (sortie G/D) vers la chaîne audio
	HF	AV, S-Viséo	Composante, PC, HDMI	HF	AV, S-Viséo	Composante, PC, HDMI
Haut-parleur TV On	Sortie de haut-parleur	Sortie de haut-parleur	Sortie de haut-parleur	Sortie audio	Sortie audio	Sortie audio
Haut-parleur TV Off	Mute	Mute	Mute	Sortie audio	Sortie audio	Sortie audio
Aucun signal video	Mute	Mute	Mute	Mute	Mute	Mute

Fabriqué sous licence par Dolby Laboratories. "Dolby" et le symbole en forme de double "D" sont des marques déposées de Dolby Laboratories.

Connexion du casque (Vendu séparément)

Il suffit de brancher un casque d'écoute au téléviseur pour écouter une émission sans déranger personne.

Lorsqu'on insère la fiche du casque d'écoute dans la prise, il est impossible d'utiliser la fonction "Haut-parleur TV" dans le menu Son.
L'utilisation prolongée du casque à fort volume peut alfterer votre audition.
Les haut-parleurs n'émettent aucun son lorsqu'un casque d'écoute est branché au téléviseur.

Panneau latorial du téléviseur

Suppression des canaux brouillés - canaux numériques

La fonction Suppression des canaux brouillés sert à éliminer les canaux brouillés une fois que la programmation automatique est terminée. Cette procédure peut prendre de 20 à 30 minutes.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Chaine”, puis appuyez sur le bouton ENTER □.

1. Appuyez sur les bouton ou pour selectionner "Effacer les canaux brouillés", puis appuyez sur le bouton ENTER. Cette procédure permet de détecter les canaux brouillés qui doivent être supprimés de la liste.

Pour arrêté la fonction de recherche des canaux brouillés Appuyez sur les bouton ENTER pour sélectionner "Arrêt". Appuyez sur les bouton < pour sélectionner "Oui", puis appuyez sur bouton ENTER.

1. Lorsque la recherche de canaux brouillés est terminée, appuyez sur ENTER G.

Appuyez sur la touche EXIT pour quitter le menu.

Cette fonction n'est accessible qu'en mode "Cable".

Ajout et suppression de chaînes

Ce menu permet d'ajouter et de supprimer ou de définir les canaux favorsis et d'utiliser le télé-horaire pour les diffusions numériques. Pour utiliser la fonction "Liste des canaux", executer d'abord la fonction "Auto Program" (Voir page 25).

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Châîne”, puis appuyez sur le bouton ENTER □.
2. Appuyez sur les bouton ou pour sélectionner "Liste des canaux", puis appuyez sur le bouton ENTER.
3. Appuyez sur le bouton ENTER pour sélectionner "Tout".

1. Appuyez sur les bouton , , ou pour Sélectionner une chaîne à supprimer, puis appuyez sur le bouton ENTER.

Appuyez sur les bouton ou pour selectionner "Supprimer", puis appuyez sur le bouton ENTER pour supprimer la chaîne.

Le symbole disparait.

1. Appuyez sur les bouton , , ou pour sélectionner une chaîne à ajouter, puis appuyez sur le bouton ENTER.

Appuyez sur les bouton ou pour sélectionner "Ajoute", puis appuyez sur le bouton ENTER pour supprimer la chaîne.

Le symbole s'affiche et le canal sera ajoute.

Appuyez sur le bouton EXIT pour quitter.

Toutes les chaînes sélectionnées apparaissent comme "Ajoute".

• Touche rouge : appuyer plusieurs fois pour selectionner “Tout”, “Aioute” ou “Favori”.
• Touche verte : appuyer pour ajouter tous les canaux supprimés.
• Touche jaune : appuyer pour supprimer tous les canaux en mémoire.

Configuration de vos chaînes favorites

You pouvez définir en favors les chaînes que vous regardez féquèment.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ▼ pour Sélectionner “Chaine”, puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour sélectionner "Liste des canaux", puis appuyez sur le bouton ENTER.

3. Appuyez sur les bouton ou pour sélectionner "Tout" ou "Ajoute", puis appuyez sur le bouton ENTER.

4. Appuyez sur les bouton , , ou pour SéLECTIONNER vos chaînes favorites parmi les chaînes répertoriées. Puis appuyez sur le bouton ENTER.

Appuyez sur les bouton ou pour selectionner "Favor", puis appuyez sur le bouton ENTER.

Le symbole “♥” sera alors mis en surbrillance et la chaine sera enregistrée dans les Favoris. Pour annuler votre sélection de chaînes préféries, appuyez sur le bouton ENTER jusqu'à ce que le symbole “♥” ne soit plus en surbril lance.

Appuyez sur le bouton EXIT pour quitter.

Seules les chaînes déjà en mémoire peuvent faire partie de vos chaînes favorites.
Toutes vos chaînes préférencées apparaissent comme “Favori”.

Pour selectionner les chaînes favorites que vous avez configurées, appuyez sur le bouton FAV.CH de la télécommande.

Réglage facile

1. Appuyer sur la touche TOOLS de la télécommande.
2. Appuyez sur les bouton ou pour selectionner "Ajouter aux favorsis" (ou "Effacer des Favori"), puis appuyez sur le bouton ENTER.
   Le canal sélectionné est ajouté à la liste des favors (ou en est supprimé).

Affiche la liste des chaînes automatiquement lorsque vous appuyez sur le bouton CH LIST de la télécommande. (Choisissez "Tout", "Ajoute" ou "Favor")

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour selectionner "Chaine", puis appuyez sur le bouton ENTER.

2. Appuyez sur les bouton ou pour sélectionner "Liste des canaux", puis appuyez sur le bouton ENTER.

3. Appuyez sur le bouton ou pour selectionner "Mode Liste par Default" (la liste des chaînes que vous souhaitez faire apparaitre lorsque vous appuyez sur CH LIST), puis appuyez sur le bouton ENTER GJ.

Appuyez sur les boutons ou pour sélectionner "Tout", "Ajoute", ou "Favon" puis appuyez sur le bouton ENTER.

La liste des chaînes sélectionnées est maintainant configurée.

Appuyez sur le bouton EXIT pour quitter.

Appuyez sur la touche CH. LIST de la télécommande pour afficher une liste de canaux.

Affichage de la liste des chaînes

Vou puez afficher la liste de toutes les chaînes, des chaînes ajoutées ou de vos chaînes favorites.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour Sélectionner "Chaine", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour selectionner "Liste des canaux", puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour sélectionner "Tout", "Ajoute" ou "Favon" puis appuyez sur le bouton ENTER.
4. Appuyez sur les bouton ou pour selectionner "Chaine", puis appuyez sur le bouton ENTER.

Pour basculer entre toutes les chaînes, les chaînes ajoutées ou vos chaînes favorites, utilisez le bouton Rouge de la télécommande.

• Touche rouge : appuyer plusieurs fois pour sélectionner "Tout", "Aioute" ou "Favori".

Les canaux peuvent etre identifiés de sorte que leur indicatif d'appl respectif s'affiche lorsque vous selectionnee un canal.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Châîne”, puis appuyez sur le bouton ENTER □.

Appuyez sur les bouton ou pour selectionner "Nom", puis appuyez sur le bouton ENTER.

1. Utilisez les bouton ou pour sélec tionner la chaîne à denom mer, puis appuyez sur le bouton ENTER.

Utilisez les bouton ou pour sélec tionner une dette, un chiffre ou un espace (sequence de résultat: A...Z, 0...9, +, -, *, /, espace).

Appuyez sur le bouton pour passer au champ suivant, qui sera alors selec-tionné.

Choisissez un deuxième caractère,對於 ou chiffre, à l'aide des bouton ou , comme indiqué ci-dessus.

Recommencez cette opération pour selectionner les trois derniers chiffres.

Lorsque vous avez terminé, appuyez sur le bouton ENTER 品 pour valider le nouveau nom. Pour effacer le nouveau nom assigné, selectionnez "Effacer" en appuyant sur le bouton ou puis appuyez sur le bouton ENTER 品 .

Appuyez sur le bouton EXIT pour quitter.

Les noms des canaux numériques sont automatiquement assignés et ne peuvent être identifiés.

Syntonisation fine des chaînes analogiques

La fonction de syntonisation fine permet d'optimiser la réception d'une chaine.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ▼ pour sélectionner "Chaine", puis appuyez sur le bouton ENTER ☑.
2. Appuyez sur les bouton ou pour selectionner "Syn. Precise", puis appuyez sur le bouton ENTER.
3. Utilisez les bouton ou pour régler la syntonisation fine.

Pour mémoriser les réglages de syntonisation fine, appuyez sur le bouton ENTER.

Si vous ne conserve pas de chaînes syntonisées dans la mémoire, les réglages ne sont pas enregistrés.

1. Pour réinitialiser les régles de syntonisation fine, appuyez sur le bouton et Sélectionnez "Régler", puis appuyez sur ENTER .

Appuyez sur le bouton EXIT pour quitter.

Le symbole " " apparait a cote du nom des chaines syntonisées.
La syntonisation fine est possible uniquement avec les chaînes analogiques.

Contrôle de la puissance du signal numérique

Contrairement aux chaînes analogiques, dont la qualité de réception peut varier (de “neigeuse” à Claire), les chaînes numériques (HDTV) offrent soit une réception parfaite, soit aucune réception. Ainsi, contrairement aux chaînes analogiques, vous ne pouvez pas symfonyser les chaînes numériques. Cependant, vous pouvez régler votre ANTENNE afin d'améliorer la réception des chaînes numériques disponibles.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour Sélectionner “Châîne”, puis appuyez sur le bouton ENTER □.

1. Appuyez sur les bouton ou pour sélectionner "Puisance signal", puis appuyez sur le bouton ENTER.

Si l'indicateur de puissance indique que le signal numérique est faible, déplacez votre antenné de manière à augmenter la puissance du signal.

Continuez à régler l'antonne jusqu'à obtenir un signal maximum.

Appuyez sur le bouton EXIT pour quitter.

Utilisation de votre télévision comme un écran PC

Configuration de votre logiciel PC (basée sur Windows XP)

Les paramètres d'affichage Windows pour un ordinateur type sont indiqués ci-dessous. Cependant, les écans réels de votre PC auront probablement un aspect différent, en fonction de leur propre version de Windows et de votre carte video. Meme si vos écans réels apparaissent différents, les informations de base s'appliquent dans la plupart des cas. (Si tel n'est pas le cas, contactez le fabricant de votre ordinateur ou votre revendeur Samsung).

1. Cliquez sur "Panneau de configuration" dans le menu Démarrer de Windows.
2. Lorsque vous étés sur l'écran du panneau de configuration, cliquez sur "Apparance et Thèmes" et une boîte de dialogue Propriétés de l'affichage apparait.
3. Lorsque vous estes sur I'ecran du panneau de configuration, cliquez sur "Affichage" et une boite de dialogue Propriétés de l'affichage apparait.
4. Allez sur l'onglet "Paramètres" dans la boîte de dialogue Propriétés de l'Affiche.

Réglage correct de la taille (résolution)

Optimum: 1360 X 768 pixels

Si vous boîte de dialogue des paramètres d'affichage compte une option de fréquence verticale, la valeur correcte est "60" ou "60Hz". Sinon cliquez sur "OK" et quittez la boîte de dialogue.

Modes d'affichage

Si le signal du système équivaut au mode de signal standard, l'écran se règle automatiquement. Si le signal du système ne correspond pas au mode de signal standard, règlez le mode en vous reportant le cas échéant au manuel d'utilisation de la carte video. Pour les modes d'affichage figurant ci-dessous, l'image de l'écran a été optimisée lors de la fabrication.

Entree D-Sub

Mode	Résolution	Fréquence horizontalé (kHz)	Fréquence verticalé (Hz)	Fréquence verticalé (Hz)	Polarité synchronisée (H/V)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
VESA	640×480	31,469	59,940	25,175	-/-
	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,023	75,029	78,750	+/+
	1360 x 768	47,712	60,015	85,500	+/+

Entree HDMI/DVI

Mode	Résolution	Fréquence horizontal (kHz)	Fréquence vertical (Hz)	Fréquence vertical (Hz)	Polarité synchronisée (H/V)
VESA	640×480	31,469	59,940	25,175	-/-
	800×600	37,879	60,317	40,000	+/+
	1024×768	48,363	60,004	65,000	-/-
	1360 x 768	47,712	60,015	85,500	+/+

Comment utiliser le réglage automatique

Utilisez la fonction "Réglage auto. en cours" pour que le téléviseur règle automatique les signaux video qu'il recoit. Cette fonction ajuste également automatique les paramètres, les fréquences et les positions.

Cette fonction n'est pas disponible en mode numérique DVI.
PréRéglage: Appuyer sur la touche SOURCE pour SéLECTIONNER PC.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ou pour sélectionner "Image", puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour selectionner "Réglage auto. en cours", puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

Réglage facile

1. Appuyer sur la touche TOOLS de la télécommande.
2. Appuyez sur les bouton ou pour sélectionner "Réglage auto. en cours", puis appuyez sur le bouton ENTER.

Réglage de la qualité de l'écran

Le but du réglage de la qualité de l'image est d'éliminer ou de réduire le bruit de l'image (défauts). Si le bruit n'est pas éliminé en effectuant uniquement une syntonisation fine, réglez à nouveau la fréquence pour une syntonisation plus fine. Une fois le bruit réduit, réajustez l'image pour la centrer sur l'écran.

Prééglage: Appuyer sur la touche SOURCE pour SéLECTIONNER PC.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour sélectionner "Image", puis appuyez sur le bouton ENTER.
   Appuyez sur les bouton ou pour sélectionner "Écran", puis appuyez sur le bouton ENTER.
2. Appuyez sur les boutons ENTER pour sélectionner "Verrouiller l'image".
3. Appuyez sur les boutonsou ou pour selectionner "Grain" ou "Affine", puis appuyez sur le bouton ENTER.

Appuyez sur les bouton ou pour régler la qualité de l'écran.

Des bandes verticales peuvent apparaitre ou l'image peut devenir floue.

Appuyez sur le bouton ENTER

Appuyez sur le bouton EXIT pour quitter.

Changement de la position de I'ecran

Régler la position de l'écran de l'ordinateur s'il ne correspond pas à celui du télévisueur

Prééglage: Appuyer sur la touche SOURCE pour sélectionner PC.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour selectionner "Image", puis appuyez sur le bouton ENTER.
   Appuyez sur les bouton ou pour sélectionner "Écran", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour selectionner "Position", puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour régler "Position vert."
   Appuyez sur les bouton ou pour régler "Position hor".
   Appuyez sur le bouton ENTER
   Appuyez sur le bouton EXIT pour quitter.

Initialisation de la position de l'image, rapide et fin

You pouvez remplacer tous les paramètres d'image par les valeurs par défaut.

Prééglage: Appuyer sur la touche SOURCE pour Sélectionner PC.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ou pour sélectionner "Image", puis appuyez sur le bouton ENTER.

Appuyez sur les bouton ou pour sélectionner "Écran", puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour selectionner "Rétablir l'image", puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

Affichage de la résolution

Il est possible de confirmer la résolution configurée pour le PC.

Paramètre D'heure

Régler l'horloge

Régler l'horloge est nécessaire pour pouvoir utiliser les diverses fonctions relatives à l'heure de la télévision. Vous pouvez également contrôler l'heure pendant que vous regardez la télévision (appuyez juste sur le bouton INFO).

Option 1: Réglage manuel de l'horloge

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ∇ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER □.
   Appuyez sur les bouton ou pour selectionner "Heure", puis appuyez sur le bouton ENTER.
2. Appuyez sur les boutons ENTER pour Sélectionner "Horloge".
3. Appuyez sur les boutons ENTER pour sélectionner "Mode horloge".

Appuyez sur les bouton ou pour sélectionner "Manuel", puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour sélectionner "Réglage Horloge", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour nav iguer entre les paramétres "Mois", "Jour", "Année", "Heure", "Minute", ou "am/pm". Définissez la date et l'heure souhaitées en utilisant les bouton ou puis appuyez sur ENTER.

Appuyez sur le bouton EXIT pour quitter.

L'heure s'affiche chaque fois que vous appuyez sur le bouton INFO.
Vous pouvez régler directement le mois, le jour, les heures et les minutes en appuyant sur les boutons numériques de la télécommande.

Option 2: Réglage Automatiquement de l'horloge

L'horloge peut être automatiquement régée si vous receivez un signal numérique.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ∇ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER □.
   Appuyez sur les bouton ou pour selectionner "Heure", puis appuyez sur le bouton ENTER.
2. Appuyez sur les boutons ENTER pour selectionner "Horloge".
3. Appuyez sur les boutons ENTER pour sélectionner "Mode horloge".

Appuyez sur les bouton ▲ ou ▼ pour sélectionner "Auto", puis appuyez sur le bouton ENTER □.

1. Appuyez sur les bouton ou pour selectionner "Fuseau hor.", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour selectionner le fuseau hora de votre région, puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour sélectionner "H. d'été", puis appuyez sur le bouton ENTER.

Appuyez sur les bouton ou pour selectionner "Off" ou "On", puis appuyez sur le bouton ENTER.

Appuyez sur le bouton EXIT pour quitter.

En fonction de la station émettrice et du signal, il est possible que la fonction de réglage automatique de l'heure ne fonctionne pas correctement. Dans un tel cas, réglez l'horloge manuelle ment.

L'antenne ou le cable doit être branché pour que le réglage automatiquement de l'horloge se fasse.

Paramétrre le minuteur

Cette minuterie eteint automatiquement le taveliseur apres le delai choisi (de 30, 60, 90, 120, 150 a 180 minutes).

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner "Configuration", puis appuyez sur le bouton ENTER □.

Appuyez sur les bouton ou pour selectionner "Heure", puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour selectionner "Mise en voille", puis appuyez sur le bouton ENTER.

2. Utilisez les bouton ou pour régler le paramètre "Minute", puis appuyez sur le bouton ENTER.

Lorsqu'on règle la minuterie, la fonction "Activation" est régée à "On" automatiquement.

Pour annuler la mise en veille :

Appuyez sur le bouton ou pour selectionner "Activation".

Appuyer sur la touche ou pour selectionner "Off", suivie de la touche ENTER G.

Appuyez sur le bouton EXIT pour quitter.

Réglage facile

1. Appuyer sur la touche TOOLS de la télécommande.
2. Appuyer sur la touche ou pour désir "Mise en voille".
3. Appuyer sur la touche ou pour seLECTIONner les minutes.
4. Appuyer sur la touche EXIT ou TOOLS pour quitter.

Réglage de la minutesie de mise en marche/arrêt

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER □.

Appuyez sur les bouton ou pour sélectionner "Heure", puis appuyez sur le bouton ENTER.

1. Trois réglages de minuterie (mise en marche/arrêt) peuvent être effectuels. Appuyer sur la touche ou pour sélectionner "Minuterie 1", "Minuterie 2" ou "Minuterie 3", puis sur ENTER .
2. Appuyer sur la touche ou pour selectionner l'objet désiré ci-dessous.

Appuyer sur la touche ou pour ajuster ce paramètre.

• Mise en marché: Sélectionner l'heure, les minutes, am/pm et Activé/ Désactivé. (Pour activer la minuterie avec le réglage besoin, scéléctionner "Activé").
• Arrêt: Sélectionner l'heure, les minutes, am/pm et Activé/Désactivé. (Pour activer la minuterie avec le réglage besoin, sélectionner "Activé").
  Volume: Sélectionner le niveau sonore désiré.
• Chaine: Sélectionne le canal désiré.
• Répéter: Choisir "Une fois", "Tous les jours", "Lundi-vendredi", "Lundisamedi", "Sam. à dim.", ou "Manuel".

Lorsque "Manuel" est besoin, appuyer sur la touche pour besoin le jour approprié de la semaine. Appuyer sur la touche ENTER 品 sur le jour youlu et la marque s'affichera.

Appuyez sur le bouton EXIT pour quitter.

Vous pouvez régler les heures, les minutes et les chaînes directement à l'aide du pavé numérique de la télécommande.
Arrêt automatique

Quand la minuterie est activée, le téléviseur s'est automatiquement au bout de trois heures si aucune commande n'est utilisée. Cette fonction est disponible uniquement lorsque la minuterie est définie sur On ; elle permet d'éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur.

Description de la Fonction

Sélection d'une langue de menu

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER □.

Appuyez sur les bouton ou pour Sélectionner "Langue", puis appuyez sur le bouton ENTER.

1. Utilisez les bouton ou pour selectionner la langue de votrechoix "English", "Espanol"ou "Francais".Appuyez sur le bouton ENTER

Appuyez sur le bouton EXIT pour quitter.

La fonction puce V exclut automatiquement les programmes qui sont considérés comme inappropriés pour les enfants. L'utilisateur doit d'abord entre un code NIP (numéro d'identification personnel) avant de pouvoir spécifique ou modifier les restrictions de la fonction puce V.

La fonction de contrôle parental "V-Chip" n'est pas offerte en mode HDMI, Composante ou PC.
L'économiseur d'écran est activé si aucune commande n'est entrée à la télécommande pendant plus d'une minute pendant le réglage de la "V-Chip".

États-Unis seulement

Ce produit est protégé par les brevets des États-Unis suivants : US4, 930, 158, US4, 930, 160

Réglage de votre numéro d'identification personnel (NIP)

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ∇ pour sélectionner "Configuration", puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour selectionner "V-Chip", puis appuyez sur le bouton ENTER.

Le message "Entrez NIP" s'affiche. Saisissez votre code NIP à 4 chiffres.

Le code NIP par défaut d'un nouveau téléviseur est "0-0-0-0"

1. L'écran "V-Chip" s'affiche.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner "Changer NIP", puis appuyez sur le bouton ENTER □.

L'écran "Changer NIP" s'affiche. Choisissez un code NIP à 4 chiffres et saisissez-le. Lorsque vous avez entre le code NIP, l'écran "Confirmer NIP." apparait.

Saisissez de nouveau le code. Lorsque l'écran de confirmation disparait, votre code NIP est méorisé.

Appuyez sur le bouton EXIT pour quitter.

Si vous outiliez votre code NIP, appuyez sur les touches de la télécommande lorsqu'leappareil est eteint) dans l'ordre suivant afin de remetre le code NIPA 0-0-0-0: Power Off (hors tension). MUTE 8 2 4 Power On (sous tension).

Comment activer/désactiver la fonction puce V

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ∇ pour sélectionner "Configuration", puis appuyez sur le bouton ENTER □.
2. Appuyez sur les bouton ▲ ou ∇ pour sélectionner "V-Chip", puis appuyez sur le bouton ENTER G.
   Le message "Entrez NIP" s'affiche. Saisissez votre code NIP à 4 chiffres.

1. L'écran "V-Chip" apparait.

Pour activer la fonction puce V, appuyez sur le bouton ENTER pour regler le "Blocage V-Chip" sur "On". (Appuyer plusieurs fois sur les bouton ou alterne entre les modes On et Off.)

Appuyez sur le bouton ENTER

Appuyez sur le bouton EXIT pour quitter.

Comment configurer les restrictions à l'aide des 'Contrôle parental TV'

Réglez d'abord le numéro d'identification personnel (NIP) et activez la fonction puce V. (Voir section précédente). Les restrictions parentales peuvent être régées à l'aide de l'une de ces deux méthodes: Les guides TV ou la Classification MPAA.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER □.

1. Appuyez sur les bouton ou pour sélectionner "V-Chip", puis appuyez sur le bouton ENTER.

Le message "Entrez NIP" s'affiche. Saisissez votre code NIP à 4 chiffres.

1. L'écran "V-Chip" s'affiche. Appuyez sur les bouton ou pour sélectionner "Contrôle parental TV", puis appuyez sur le bouton ENTER.

2. L'écran "Contrôle parental TV" apparait.

Utilisez les bouton ou pour selectionner l'une des six catégories établies en fonction de l'âge:

TV-Y: Jeunes enfants
TV-Y7: Enfants de 7 ans et plus
TV-G: Tout public
- TV-PG: Accord parental
TV-14: Télespectateurs de 14 ans et plus
- TV-MA: Public averti

1. A ce stade, une des évaluations TV est choisis.

Appuyez sur le bouton ENTER. En fonction de la configuration可以选择, un symbole est selectionné. (Espace = débloqué, = bloqué)

Si le symbole " 品 " est selectionné, appuyez sur le bouton ENTER 品 pour bloquer ou débloquer la catégorie.

Pour sélectionner une autre évaluation TV, appuyez sur les bouton ou puis repêze la procédure.

Perm.Tout:déverrouille tous les réglages du téléviseur.

Bloq. Tout: verrouille tous les réglages du téléviseur.

TV-Y, TV-Y7, TV-G, TV-PG, TV-14, et TV-MA disposent d'options supplémentaires.

Voir l'etape suivante pour changer une des évaluations secondaires suivantes:

FV: Fantastique Violence / D: Sexual suggestive Dialog / L: Language adulte /

S: Scènes de sexe / V: Violence

La fonction V-Chip bloque automatiquement certaines catégories qui sont "plus restric tives". Par exemple, si vous bloquez la catégorie "TV-Y", la catégorie "TVY7" sera alors bloquee automatiquement. De la meme façon, si vous bloquez la catégorie TV-G, toutes les catégories dans le groupe "jeunes adultes" seront alors bloquées (TV-G, TV-PG, TV-14 et TV-MA). Les évaluations secondaires (D, L, S, V) fonctionné de la meme façon. (voir section suivante.)

1. Comment régler les évaluations secondaires FV, D, L, S et V. Pour commencer, sélectionNZ'une des catégories: TV-Y, TV-Y7, TV-G, TV-PG, TV-14, ou TV-MA (voir étape 4) et appuyez sur le bouton . Un symbole " " apparait pour chaque sous-catégorie. Lorsque le symbole " " est selectionné, appuyez sur le bouton ENTER pour acceder à une sous-catégorie.

Appuyez sur ENTER pour bloquer la sous-catégorie. Pour sé lectionner une autre évaluation TV, appuyez sur les bouton ou puis répétez la procédure.

• ALL: Bloquer toutes les classifications.
  FV: Fantastique Violence
  V: Violence
• S: Scènes de sexe
  L: Langage adulte
  D: Sexual suggestive Dialog

La fonction V-Chip bloque automatiquement certaines catégories qui sont "plus restrictives". Par exemple, si vous bloquez l'évaluation secondaire "L" dans TV-PG, les évaluations secondaires "L" dans TV-14 et TV-MA sont bloquées 'automatiquement.

1. Appuyez sur le bouton EXIT pour effacer tous les écrans (ou bien passez à la section suivante et définissez des restrictions supplémentaires basées sur les codes MPAA).

Ces catégories se composent de deux grands groupes: TV-Y et TV-Y7 (jusqu'a 7 ans) et TV-G à TV-MA (tous les autres). Les restrictions applicables à ces deux groupes sont indépendantes: si une famille compte de très jeunes enfants ainsi que des jeunes adults, les catégories doivent être définies séparément (voir prochaine étape).

Comment configurer les restrictions à l'aide des évaluations MPAA: G, PG, PG-13, R, NC-17, X, NR

Le système d'évaluation MPAA utilise le système de la Motion Picture Association of America (Association cinematographique americaine) (MPAA) dont la principale application concerne les films. (il arrive également que des videocassettes de films soient cryptées à l'aide des évaluations MPAA). Quand le verrouillage V-Chip est activé, la télévision bloque automatiquement tout programme code avec des évaluations restrictives (évaluations MPAA ou TV).

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour selectionner "Configuration", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ▲ ou ∇ pour sélectionner "V-Chip", puis appuyez sur le bouton ENTER ☑.
   Le message "Entrez NIP" s'affiche. Saisissez votre code NIP à 4 chiffres.
3. L'écran "V-Chip" apparaît. Appuyez sur les bouton ▲ ou ▼ pour sélectionner "Classif. MPAA", puis appuyez sur le bouton ENTER □.

1. L'écran "Classif. MPAA" s'affiche. Appuyez plusieurs fois sur les bouton ou pour sélectionner une catégorie MPAA spécifique. Utilisez de nouveau les boutons

ou pour parcourir les catégories MPAA:

G: Tout public (aucune restriction).
- PG: Accord parental souhaite.
- PG-13: Parents vivement mis en garde.
- R: Les enfants de moins de 17 ans doivent être accompag nés d'un adulte.
- NC-17: Aucun enfant de moins de 17 ans.
X: Adultes uniquement.
- NR: Non évalué.

Perm.Tout:déverrouille tous les réglages du téléviseur.

Bloq. Tout: verrouille tous les réglages du téléviseur.

Lorsqu'une catégorie spécifique est selectionnée, appuyez sur le bouton ENTER pour l'activer.

Un symbole “ © ” s'affiche. Appuyez sur le bouton ENTER pour bloquer ou débloquer la catégorie.

La fonction V-Chip bloque automatiquement toutes catégories qui sont "plus restrictives".

Par exemple, si vous bloquez "PG-13", alors "R", "NC-17" et "X" sont également bloqués automatiquement.

Appuyez sur le bouton EXIT pour quitter.

Comment configurer les restrictions à l'aide des 'Anglais canadien'

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ∇ pour sélectionner "Configuration", puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour sélectionner "V-Chip", puis appuyez sur le bouton ENTER.

Le message "Entrez NIP" s'affiche. Saisissez votre code NIP à 4 chiffres.

1. L'écran "V-Chip" apparait. Appuyez sur les bouton ou pour sélectionner Anglais canadien", puis appuyez sur le bouton ENTER.

2. Appuyez sur la touche ou pour entrer une restriction appropriée.

Appuyez sur la touche ENTER pour activer la restriction selectionnee.

Le“ ”s'affiche.

Appuyez sur le bouton EXIT pour quitter.

Perm.Tout:Deveverrouille tous lesreglages du téléviseur.

Bloq. Tout: Verrouille tous les réglages du téléviseur.

C: Émissions destinées aux enfants de moins de 8 ans.
- C8+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance.
- G: Émissions grand public convenant à tous les audiétaires.
- PG: Émissions à surveillance parentale.
- 14+: Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux personnes de moins de 14 ans.
18+: Emissions pour adultes.

La fonction V-Chip bloque automatiquement toutes les catégories qui sont "plus restrictives". Par exemple, si vous verrouillez la catégorie G, PG, 14+ et 18+ seront automatiquement verrouillées.

Comment configurer les restrictions à l'aide des 'Français canadien'

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ∇ pour sélectionner "Configuration", puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour sélectionner "V-Chip", puis appuyez sur le bouton ENTER.

Le message "Entrez NIP" s'affiche. Saisissez votre code NIP à 4 chiffres.

1. L'écran "V-Chip" apparait. Appuyez sur les bouton ou pour sélectionner "François canadien", puis appuyez sur le bouton ENTER.

2. Appuyez sur la touche ou pour entrner une restriction appropriée.

Appuyez sur la touche ENTER pour activer la restriction selectionnée.

Le s'affiche.

Appuyez sur le bouton EXIT pour quitter.

Perm.Tout:Deveverrouille tous lesreglages du téléviseur.

Bloq. Tout: Verrouille tous les réglages du téléviseur.

G: Général.
- 8 ans+: Émissions non recommandées pour les jeunes enfants.
- 13 ans+: Émissions pouvant ne pas convenir aux enfants de moins de 13 ans.
16 ans+: Émissions ne convenant pas aux enfants de moins de 16 ans.
18 ans+: Émissions réservées aux adultes.

La fonction V-Chip bloque automatiquement toutes les catégories qui sont "plus restrictives". Par exemple, si la classification 8 ans+ est bloquée, les classifications 13 ans+, 16 ans+ et 18 ans+ sont automatiquement bloquées.

Utilisation de la fonction V-Chip pour les canaux numériques

Il est possible d'utiliser de l'information sur le contrôle parental tout en regardant des canaux numériques.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour sélectionner "Configuration", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour Sélectionner "V-Chip", puis appuyez sur le bouton ENTER.
   Le message "Entrez NIP" s'affiche. Saisissez votre code NIP à 4 chiffres.

1. L'écran "V-Chip" apparait. Appuyez sur les bouton ou pour sélectionner

"Catég. americaine téléchargeable", puis appuyez sur le bouton ENTER.

Si l'information n'est pas téléchargee a partir de la station de radiodiffusion, le menu Catég. americaine telechargeable est desactive.
L'information sur le contrôle parental est téléchargeée automatiquement lorsqu'on regarde des canaux numériques. Cela peut nécessiter plusieurs secondes.
Le menu Catég. américain téléchargeable est disponible pour utilisation après téléchargement de l'information à partir de la station de radiodiffusion.

Toutefois, selon l'information provenant de la station, il est possible qu'on ne puisse pas l'utiliser.

1. Appuyez sur la touche ou pour entrer une restriction appropriée.

Appuyez sur la touche ENTER ^山 pour activer la restriction selectionnee.

Le 一 ^ 一 s'affiche.

Appuyez sur le bouton EXIT pour quitter.

Perm.tout:Appuyez sur cette touche pour déverrouiller toutes les catégories. Bloq.tout:Appuyez sur cette touche pour verrouiller toutes les catégories.
Les niveaux de contrôle parental différent selon la station de radiodiffusion.
Le nom du menu par défaut, Catég. américain téléchargeable, change en données téléchargées.
Meme si vous reglez l'affichage à l'écran dans la langue souhaïée, le menu "Catég. americaine téléchargeable" s'affiche en anglais seulement.
La classification bloque automatique certaines catégories plus restrictives.
Les catégories (par exemple: violence, etc.) et les niveaux de classification (par exemple: DH, MH, H, etc.) peuvent différer selon la station de radiodiffusion.

Nombre total de titres de classification

Réinitialisation du téléviseur lorsque la fonction V-Chip bloque un canal (solution d'urgence).

Si un canal à accès restreint est symtonisé, la fonction V-Chip la bloque.

L'écran devient vide et le message suivant s'affiche :

1. Entrer le NIP.
   Pour rétablit l'image, symtoniser une autre chaîne à l'aide des touches CH ou CH. Dans certains cas (selon la classification des programmes de télévision locaux), la fonction Puce V permet de bloquer tous les canaux. Dans ce cas, utiliser la touche V-Chip en guise de solution d'urgence.
2. Appuyer sur la touche MENU. Appuyer sur la touche ou pour selectionner "Configuration", suivie de la touche ENTER.
3. Appuyer sur la touche ou pour selectionner "V-Chip", suivie de la touche ENTER
4. Entrer le NIP et appuyer sur la touche ENTER, suivie la touche ou pour désactiver temporairement la fonction Blocage V-Chip.

Si le NIP est oublie, appuyer sur les touches de la télécommande dans l'ordre suivant pour rétablier le code 0-0-0-0: Power Off (hors tension). MUTE 8 2 4 Power On (sous tension).

La chaine est bloquée

TV.PG [S]

Entrer NIP sur les touches num.

pour débloquer toutes les chaînes.

Presser EXIT pour effacer le NIP

MENUPouraffichernenuismainpial.

La chaîne est bloquée

TV-PG [L]

Entrer NIP sur les touches num.

pour débloquer toutes les chaînes.

Presser EXIT pour effacer le NIP

MENUPouraffichernenuiprincipal

Affichage des sous-titres (messages texte à l'écran) – Analogique

La fonction des sous-titres analogiques fonctionne en mode canaux de télévision ou lorsqu'un signal est fourni au téléviseur à partir d'un apparéil externe. (Selon le signal émetteur, la fonction de sous-titrage analogue peut fonctionner sur les canaux numériques.)

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ou pour selectionner "Configuration", puis appuyez sur le bouton ENTER.
2. Appuyez sur les bouton ou pour selectionner "Sous-titres", puis appuyez sur le bouton ENTER.
3. Appuyez sur les boutons ENTER pour sélectionner "Sous-titres".

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “On”, puis appuyez sur le bouton ENTER.

1. Appuyez sur les bouton ou pour selectionner "Mode ss-titres codés", puis appuyez sur le bouton ENTER G.

Utilisez les bouton ou pour selection ner le sous-menu de votrechiox (Par défaut, CC1 à CC4 ou Texte1 à Texte4), puis appuyez sur ENTER.

Appuyez sur le bouton EXIT pour quitter.

• La valeur par défaut est "CC1".
• CC1: Sous-titres principaux synchronisés. Il s'agit des sous-titres fournis dans la langue principale, qui doivent être synchronisés avec le son et de préférence avec une image spécifique.
• CC2: Sous-titres spéciaux non synchronisés. Ce canal contient les données destinées à augmenter les fournies par le programme.
• CC3: Sous-titres secondaires synchronisés. Données de sous-titres alternatives associées au programme. Il s'agit généralement de la langue seconde.
• CC4: Sous-titres spéciaux non synchronisés. Similaire à CC2.
• Texte1: Premier service de texte. Il peut s'agir de données varies non liées aux programmes.
• Texte2: Deuxieme service de texte. Données supplémentaires, généralement non liées aux programmes.
• Texte3/Texte4: Troisième et quatrième services de texte. Ces chaînes de données ne doivent être utilisées que si Texte 1 et Texte 2 ne suffisent pas.

L'options Sous-titres ne fonctionne pas aux modes Composante, PC, ou HDMI.

L'option de Sous-titrage dépend du programme diffusé.

Appuyer sur la touche CC de la télécommande pour regler la fonction des sous-titres à "On" ou "Off".

La fonction Sous-titres numériques concerne les chaînes numériques uniquement.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ▼ pour sélectionner "Configuration", puis appuyez sur le bouton ENTER G.
2. Appuyez sur les bouton ou pour selectionner "Sous-titres", puis appuyez sur le bouton ENTER.
3. Appuyez sur les boutons ENTER pour sélectionner "Sous-titres".
   Appuyez sur les bouton ou pour selectionner "On", puis appuyez sur le bouton ENTER.
4. Appuyez sur les bouton ou pour selectionner "Mode ss-titres codés", puis appuyez sur le bouton ENTER .
   Utilisez les bouton ou pour selectionner le sous-menu de votre choix (Par défaut, Service1 à Service6, CC1 à CC4 ou Texte1 à Texte4), puis appuyez sur ENTER.

1. Appuyez sur les bouton ou pour sélectionner "Options de sous-titres", puis appuyez sur le bouton ENTER.

La fonction "Options de sous-titres" n'est disponible que lorsque les paramétres "Service1~Service6" peuvent être sélectionnées en "Mode ss-titres codés".
Les paramètres service1 à 6 en mode Sous-titres numériques ne sont pas tous jours disponibles, suivant le système de diffusion utilisé.

1. Appuyez sur les bouton ou pour selectionner "Format", puis appuyez sur le bouton ENTER.

Appuyez sur les bouton ou pour sélection ner l'option de sous-titres souhaitation, puis appuyez sur le bouton de ENTER.

Appuyez sur les bouton ou pour Sélectionnez les options de sous-menusouhaitées (voir options ci-dessous), puis appuyez sur ENTER.

Appuyez sur le bouton EXIT pour quitter.

La disponibilité des sous-titres dépend du programme diffusé.
La valeur "Par défaut" correspond à la configuration standard可以选择 par le fournisseur.
Le premier plan et l'arrête plan ne peuvent pas etre configures avec la meme couleur.
Les opacités de premier plan et d'arrière-plan ne peuvent pas être toutes deux transparentes.

• Format: Cette option peut prendre les valeurs suivantes: Par défaut, Petit, Standard et Grand. La valeur par défaut est "Standard".
• Style des polices: Cette option peut prendre les valeurs suivantes: Par défaut, Style0 à Style7. Vous pouvez modifier la police. La valeur par défaut est "Style0".
• Couleur avant-plan: Cette option peut prendre les valeurs suivantes: Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur des caractères. La valeur par défaut est "Blanc".
• Couleur arrêté-plan: Cette option peut prendre les valeurs suivantes: Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur des sous-titres. La valeur par défaut est "Noir".
• Opacité avant-plan: Cette option peut prendre les valeurs suivantes: Par défaut, Transparent, Translucide, Opacifié et Luminescence. Vous pouvez modifier l'opacité des caractères.
• Opacité arrêté-plan: Cette option peut prendre les valeurs suivantes: Par défaut, Transparent, Translucide, Opacifié et Luminescence. Vous pouvez modifier l'opacité d'arrêté-plan des sous-titres.
• Retour par défaut: Cette option permet de restaurer la valeur par défaut des paramétres suivants: Format, Style des polices, Couleur avant-plan, Couleur arrêté-plan, Opacité avant-plan et Opacité arrêté-plan.

Appuyer sur la touche CC de la télécommande pour regler la fonction des sous-titres à "On" ou "Off".

Réglage de la mélowie de mise sous/hors tension du téléviseur

Voupez choisir et configurer une mélodie qui se déclenchera à la mise en marche et à l'arrêt du téléviseur.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER □.
2. Appuyez sur les bouton ou pour selectionner "Réglages externes", puis appuyez sur le bouton ENTER.
3. Appuyez sur les bouton ou pour sélectionner "Mélodie", puis appuyez sur le bouton ENTER.

4. Appuyez sur le bouton ou pour selectionner "Off", "Basse", "Moyen" ou "Haute". Appuyez sur le bouton ENTER.

5. Off: Désactive la fonction Mélodie.
   Basse: Regle le volume Mélodie au niveau bas.
   Moyen: Règle le volume Mélodie au niveau moyen.
   Haute: Regle le volume Méloïde au niveau élevé.

Appuyez sur le bouton EXIT pour quitter.

La méloïde est inaudible

• Lorsque le téléviseur n'émet aucun son parce que l'on a appuyé sur la touche MUTE.
• Lorsque le téléviseur n'émet aucun son parce que le volume a été réduit au minimum à l'aide de la touche VOL.
• Lorsque le télévisueur est eteint au moyen de la minuterie.

Réglage du mode Divertissement

Le mode "Divertissement" permet deCHOISIR l'affichage et le son optimaux pour les sports, le cinema et les yeux.

1. Appuyez sur le bouton MENU pour afficher le menu.
   Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER □.
2. Appuyez sur les bouton ou pour selectionner "Divertissement", puis appuyez sur le bouton ENTER.

3. Appuyez sur les bouton ou pour selectionner "Off", "Sports", "Cinéma" ou "Jeu", puis appuyez sur le bouton ENTER.

4. Off : désactive la fonction "Divertissement".

5. Sports : offre une image et un son d'une qualite optimale pour les sports.
6. Cinéma : offre une image et un son d'une qualité optimale pour les films. L'image et le son sont plus riches.
7. Jeu: offre une image et un son d'une qualite optimale pour les yeux. Ce mode accelere la vitesse de jeu lorsqu'une console de jeu exter est branchee au téléviseur.

Appuyez sur le bouton EXIT pour quitter.

Si l'un des trois modes "Divertissement" est régé à On, les réglages seront ne peuvent être modifiés. Pour régler les modes image et son, le mode "Divertissement" doit être désactivé.
Les réglages"Divertissement" sont sauvégardés par chaque source d'entrée.

Si on règle l'un des trois modes "Divertissement" à "On", la fonction "SRS TruSurround XT" n'est pas disponible.

Il est possible d'appuyer à répétition sur le bouton E.MODE de la télécommande pour modifier le réglage "Divertissement".

Fonction économiqueur d'énergie

Cette option permet de régler la luminosité de l'écran afin de réduire la consommation d'énergie. Lorsqu'on regarde la télévision le soir, il faut régler l'option du mode "Économiseur énergie" à "Haute" pour réduire la fatigue oculaire et la consommation d'énergie.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour SéLECTIONNER “Configuration”, puis appuyez sur le bouton ENTER □.

1. Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Économiseur énergie”, puis appuyez sur le bouton ENTER G#.

Choisir l'option requise ("Off", "Basse", "Moyen", "Haute", "Auto") en appuyant sur la touche ou .

Appuyez sur le bouton ENTER G.

• Off: Désactive la fonction Économiseur d'énergie.
• Basse: Régle le télévisuer au mode d'économie d'énergie bas.
• Moyen: Règle le télévisuer au mode d'économie d'énergie moyen.
• Haute: Regle le télévisuer au mode d'économie d'énergie élevé.
• Auto: Règle automatiquement le niveau de brillance de l'écran afin de l'adapter aux scènes.

Appuyez sur le bouton EXIT pour quitter.

Mise à niveau du logiciel

Ulterieurement, Samsung mettra à disposition des mises à niveau pour le logiciel du téléviseur. Contacter le centre d'appl Samsung au 1-800-SAMSUNG (726-7864) pour obtaining de l'information sur le téléchargement des mises à jour et sur l'utilisation d'une clé USB. Les mises à jour sont accessibles par le branchement d'une clé USB dans le port USB situé sur le téléviseur.

1. Branchez un lecteur USB contenant la mise à niveau du logiciel aux prises SERVICE situées sur la partie arrêté du téléviseur.
2. Appuyez sur la touche MENU Appuyez sur la touche ▲ ou ▼ pour désir Configuration, puis sur ENTER □.
3. Appuyez sur les bouton ou pour selectionner "Mise à niveau du logiciel", puis appuyez sur le bouton ENTER.
4. Appuyez sur le bouton ENTER G. L'affichage du message "Recherche de la clé USB...Cela peut prendre jusqu'à 30 secondes."
5. L'affichage du message "Remplacer la version xxxx par la version xxxx? L'appareil se réinitialise après la mise à jour". Appuyez sur les bouton ou pour sélectionner "Oui", puis appuyez sur le bouton ENTER.

Veillez à ne pas interrompre l'alimentation ou-retirer le lecteur USB pendant que la procédure de mise à niveau est en cours. Le téléviseur se désactivera et réactivera automatiquement une fois la mise à niveau terminée. Veillez vérifier la version du logiciel une fois que la mise à niveau est terminée. Au moment de la mise à niveau du logiciel, les régliages video et audio effectuels seront replacés par les régliages par défaut (défiis en usine). Nous vous recommendans de noter vos régliages afin de pouvoir les rétablir facilement après la mise à niveau.

Qu'est-ce qu'Anynet+?

Anynet+ est une fonction qui vous permet de contrôler tous les apparciels Samsung connectés compatibles Anynet+ avec votre télécommande Samsung.

Branchement d'appareils Anynet+

Le système Anynet+ peut être utilisé uniquement avec les apparciels Samsung disposant de la fonction Anynet+. Afin de vérifier que vous appeareil Samsung dispose de cette fonction, assurez-vous qu'il compte le logo Anynet+.

Connexion à un téléviseur

Raccorder la prise [HDMI1], [HDMI2] ou [HDMI3] du télévisuer à la prise de sortie HDMI OUT de l'appareil Anynet+ correspondant à l'aide du cable HDMI.

Connexion à un système home cinema

1. Raccorder la prise [HDMI1], [HDMI2] ou [HDMI3] du téléviseur à la prise de sortie HDMI OUT de l'appareil Anynet' correspondant à l'aide du cable HDMI.
2. Raccorder la prise d'entrée HDMI IN du cinema maison et la prise de sortie HDMI OUT de l'appareil Anynet* correspondant à l'aide du cable HDMI.

Connectez le cable optique entre la prise Sortie audio numérique (Optique) de votre téléviseur et l'entrée Audio numérique de votre système home cinéma.
En suivant les instructions de connexion ci-avant, la prise optique alimente uniquely les péripériques audio 2 canaux. Voues entendrez du son uniquement au niveau des haut-parleurs gauche et droit avants de suaive système home cinéma et du caisson de basses. Pour écouter des chaînes audio 5.1, branchez la prise SORTIE AUDIO NUMERIQUE (OPTIQUE) du lecteur DVD ou du décodeur cable/recepteur satellite (c.-à-d. apparéel Anynet 1 ou 2) directement sur l' amplificateur ou sur un système home cinema, et non sur le télévisuer.
Connexion uniquement à un seul système home cinema.
Il est possible de brancher un apparéil Anynet+ à l'aide du cable HDMI Certains cables HDMI ne prennant pas en charge des fonctions Anynet+.
Anynet+ fonctionne lorsque l'appareil AV compatible est en mode Veille ou en mode Marche.
Anynet+ prend en charge jusqu'à 12 apparéils AV. Vous pouvez connecter jusqu'à 3 apparéils du même type.

Configuration d'Anynet+

Les réglages suivants permettent de configurer les fonctions Anynet+.

Pour utiliser la fonction Anynet+, le Anynet+ (HDMI-CEC) doit être activé.

1. Appuyer sur la touche TOOLS.

Appuyez sur le bouton ENTER pour sélectionner "Anynet+ (HDMI-CEC)".

1. Appuyer sur la touche ENTER pour selectionner "Anynet+ (HDMI-CEC)", suivie a nouveau de la touche ENTER.

2. Appuyer sur la touche ou pour selectionner "Marche", suivie de la touche ENTER

La fonction "Anynet" (HDMI-CEC)"est activée.
Si "Arrêt" est sélectionné, la fonction "Anynet" (HDMI-CEC) "est désactivée.
Lorsque la fonction de "Anynet+ (HDMI-CEC)" est désactivée, toutes les opérations Anynet+ connexes sont désactivées.

Régler un apparéil Anynet de sorte qu'il s'arrête automatiquement lorsque le téléviseur est hors tension

1. Appuyer sur la touche ou pour selectionner "Arrêt automatique", suivie de la touche ENTER
2. Appuyer sur la touche ou pour selectionner "Marche", suivie de la touche ENTER

La fonction "Arrêt automatique" est activée.
Si "Arrêt" est selectionné, la fonction "Arrêt automatique" est désactivée.

Appuyer sur la touche EXIT pour quitter le menu.

La source active de la télécommande du téléviseur doit être régée à TV afin que l'on puisse utiliser la fonction Anynet+.

Si l'Arrêt automatique est activé, les apparciels externes branchés sont également éteints en même temps que le téléviseur. Cependant, si l'ordinateil est en mode d'enregistrement, il ne pourrait être éteint.

Balayage et permutation entre les appareils Anynet+

1. Appuyer sur la touche TOOLS.

Appuyez sur le bouton ENTER 2 pour selectionner "Anynet+ (HDMI-CEC)".

La liste des appareils Anynet+ branchés au téléviseur s'affiche.

1. Appuyer sur la touche ou pour selectionner un apparéil particulier, suivie de la touche ENTER. Le système commande l' apparéil selectionné.
2. S'il est impossible de trouver l'appareil désiré, appuyer sur la touche ▲ ou ▼ pour sélectionner "Recherche de connexions", suivie de la touche ENTER □.

Le message "Configuration de la connexion Anynet+..." s'affiche. Lorsque la recherche d'appareil est terminée, les apparèils branchés sont enumerated dans le menu Anynet+.

Permuter vers les appareils sélectionnés peut prendre jusqu'à 2 minutes. Il n'est pas possible d'annuler l'opération de permutation.
La durée nécessaire au balayage des appareils dépend du nombre d'appareils branchés.
Lorsque le balayage est terminé, le nombre d'appareils trouvés n'est pas affchéé.
Bien que le téléviseur recherche automatiquement tous les apparciels lorsqu'il est mis en marche à l'aide de la touche POWER, ceux qui sont branchés lorsque le téléviseur est en marche ne sont pas affichés. Dans ce cas, Sélectionner Recherche de connexions pour de
Si vous avez selectionné un apparéil externe en appuyant sur la touche SOURCE, il est impossible d'utiliser la fonction Anynet. Veiller à.permuter vers un apparéil Anynet' externe à l'aide de la touche TOOLS.

Menu Anynet*

Le menu Anynet+ varie selon le type et I'etat des appeareils Anynet+ branches au téléviseur.

Menu Anynet+	Description
Regarder la télévision	Permuter d'Anynet+ vers le mode d'émission télévisuel.
Récepteur	Démarre l'enregistrement. (Ce menu fonctionne uniquement avec un apparil pouvant enregistrer.)
Menu (Nom/Appareil)	Affiche le menu de l' apparil raccordé. Exemple : Lorsqu'un enregistrure DVD est branché, le menu principal de l'enregistrure DVD s'affiche.
Opération (Nom/Appareil)	Affiche le menu de contrôle de lecture de l' apparil raccordé. Exemple : Lorsqu'un enregistrure DVD est branché, le menu de contrôle de lecture de l'enregistrure DVD s'affiche.
Brancher (Nom/Appareil)	Le téléviseur se branche à l' apparil correspondant.
Récepteur	Le son sort par le récepteur (cinéma maison).
Configuration	Vouceshow régler la Anynet+ (HDMI-CEC), la fonction d'arrêt automatique et la détéction de connexions pour l'utilisation de la fonction Anynet+.

Touches de la télécommande du télévisueur accessibles en mode Anynet+

Type d'appareil	État de fonctionnement	Touches accessibles
Appareil Anynet+	Après une permutation vers l'appareil, lorsque le menu de l'appareil correspondant s'affiche à l'écran.	Touches numériques ▲/▼/▲/▶/Touches ENTER □ Touches de couleur Touche EXIT
	Après la permutation vers l'appareil, pendant la lecture d'un fichier	(Recherche vers l'arrêt) (Recherche vers l'avant) (Arrêt) (Lecture) / (Pause)
Appareil avec symponisseur intégré	Après la permutation vers l'appareil, pendant l'écoute d'une émission télévisée	CH Touche ⌒/☑
Appareil audio	Lorsque le récepteur est activé	Touches VOL ⨀/¯ Touche MUTE

La fonction Anynet+ ne fonctionne que lorsque la source active de la télécommande du téléviseur est reglee a TV.
La touche ne fonctionne qu'à l'état d'écoute de la télévision.
Il est impossible de contrôler les apparciels Anynet+ à l'aide des touches du panneau l'atéral du téléviseur Il est possible de contrôler les apparciels Anynet+ à l'aide du téléviseur.
Il est possible que la télécommande du téléviseur ne fonctionne pas dans certaines conditions. Le cas échéant, reselectionner l'appareil Anynet'.

Les fonctions Anynet ne fonctionnent pas avec des produits d'autres marques.
Les fonctions , peuvent varier selon l'appareil.

Enregistrement

Il est possible d'enregistrer une émission télévisée à l'aide d'un enregistrure.

Appuyer sur la touche

L'enregistrement commence. (Seulement lorsqu'un apparéil d'enregistrement Anynet' est brché.)

Vous pouvez enregistrer le train binaire source en activant "Récepteur" après avoir appuyé sur la touche Anynet+.
Appuyez sur la touche ● pour enregistrer ce que vous écouter présentement. Pour la connexion de l'antenne à l'appareil enregistrer, consulter le guide d'utilisation.
Avant d'enregistrer, vérifier si la prise d'antenne est correctement branchée à l'appareil enregistrure. Pour brancher correctement une antenné à un apparéil d'enregistrement, consultez le guide d'utilisation de l'appareil.

Il est possible d'écouter le son par l'intémédiaire d'un récepteur,只不过 que par les haut-parleurs du téléviseurs.

1. Appuyer sur la touche TOOLS.

Appuyez sur le bouton ENTER G pour selectionner "Anynet+ (HDMI-CEC)".

Appuyer sur la touche ou pour selectionner "Récepteur", suivie de la touche ENTER.

1. Appuyer sur la touche ou pour selectionner "Marche", suivie de la touche ENTER

Il a present possible d'écouter le son par l'intémédiaire du récepteur.

1. Appuyer sur la touche EXIT pour quitter le menu.

Si votre récepteur ne prend en charge que le son, il peut ne pas figurer dans la liste des apparêils.
Le récepteur fonctionnera lorsque la prise d'entrée optique sera reliée à la prise de sortie optique du télévisuer.
Lorsque le récepteur (cinéma maison) est régled à marche, vous pouvez entendre du son provenant de la prise optique du télévisueur. Lorsque le télévisueur émet des signaux numériques (antenne), il transmet le son en 5.1 canaux au récepteur du cinema maison. Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au télévisueur à l'aide d'un cable HDMI, seul un son deux canaux sera émis par le récepteur du cinema maison.
Lorsque le récepteur est en mode d'écoute, certaines restrictions relatives à la fonction ISI et aux fonctions audio (MTS, langue privilégiee) s'appliquent.
Si l'alimentation du téléviseur est coupée lorsque le "Récepteur" est sous tension (déconnexion du cordon d'alimentation ou panne d'électricité), le "Haut-parleur TV" pourrait être désactivé au moment où le téléviseur sera rallumé. (Voir la page 38)

Dépannage de la fonction Anynet+

Symptôme	Solution
Anynet+ ne fonctionne pas.	■ Vérifier si l'appareil est bien un appleil Anynet+. Le système Anynet+ ne prend en charge que les appleils Anynet+. ■ Ne brancher qu'un seul récepteur. ■ Vérifier si le cordon d'alimentation de l'appleil Anynet+ est bien branché. ■ Vérifier les branchements des cables video/ audio/HDMI 1.3 de l'appleil Anynet+. ■ Vérifier si Anynet+ (HDMI-CEC) est activé dans le menu Configuration Anynet+. ■ Vérifier si la télécommande est en mode TV. ■ Vérifier s'il s'agit de la télécommande exclusive Anynet+. ■ Anynet+ ne fonctionne pas dans certaines conditions. (recherche de canaux, Prêt-à-l'emploi, etc.) ■ Au moment du branchement ou du débranchement du cable HDMI, s'assurer d'effectuer une nouvelle recherche des appleils ou demettre le téléviseur hors tension et le redémarrer. ■ Vérifier si la fonction Anynet+ de l'appleil Anynet+ est activée.
Je souhaite lancer Anynet+.	■ Vérifier si l'appleil Anynet+ est bien branché au téléviseur et vérifier si Anynet+(HDMICEC) est activé dans le menu Configuration d'Anynet+. ■ Appuyer sur la touche TV de la télécommande du téléviseur pour permuter vers le téléviseur. Appuyer ensuite sur la touche TOOLS pour afficher le menu Anynet+ et désignner le menu désiré.
Je souhaite quitter Anynet+.	■ Sélectionner Écouter la télévision dans le menu Anynet+. ■ Appuyer sur la touche SOURCE de la télécommande du téléviseur pour sélectionner un appleil autre que les appleils Anynet+. ■ Appuyer sur les touches CH, CH LIST, PRE CH, FAV.CH, ou autre pour passer au mode TV. (Remarque: le bouton des canaux ne fonctionne que si aucun appleil à symdoniseur intégré Anynet+ n'est branché.)
Le message Connexion à l'appleil Anynet+... s'affiche à l'écran.	■ La télécommande ne peut être utilisée pendant la configuration d'Anynet+ ou pour la permutation vers un mode de visionnement. ■ Utiliser la télécommande lorsque le réglage d'Anynet+ ou la permutation vers le mode de visionnement sont terminés.
L'appleil Anynet+ ne lit pas.	Vous ne pouvez pas utiliser la fonction lecture lorsque le mode Prêt-à-l'emploi est en cours d'exécution.
L'appleil branché n'est pas affchéé.	■ Vérifier si l'appleil prend en charge les fonctions Anynet+. ■ Vérifier si le cable HDMI est bien branché. ■ Vérifier si Anynet+ (HDMI-CEC) est activé dans le menu Configuration d'Anynet+. ■ Rechercher les appleils Anynet+ à nouveau. ■ Seul le cable HDMI permet de branchier un appleil Anynet+. Certains cables HDMI ne pr生产车间 pas en charge des fonctions Anynet+.
L'émission ne peut pas être enregistrée.	Vérifier si la prise d'antenne sur l'appleil enregistreur est branchée correctement.
Le son du téléviseur ne sort pas par le récepteur.	Brancher le cable optique entre le téléviseur et le récepteur.

Annexe

Identification des problèmes

En cas de problème, consultez d'abord la liste des problèmes potentiels et leurs solutions.

SieldomcecescelsnepemetdcrigerleprolemecomuniceravecleserviceaclantessdSamsungen composantle1-800-SAMSUNG.

Problème	Solution possible
Image de qualité médiocre.	Essayez une autre canal. Réglez l'antenne. Vérifiez tous les branchements.
Son de qualité médiocre.	Essayez une autre canal. Réglez l'antenne.
Aucune image ou aucun son.	Essayez une autre canal. Appuyez sur le bouton SOURCE. Vérifiez que la télévision est branchée. Vérifiez les branchements de l'antenne.
Il n'y a pas de son ou le son est trop bas alors que le volume est régle au maximum.	Dans un premier temps, vérifie le volume pour les éléments branchés sur votre téléviseur (récepteur de diffusion numérique, DTV, DVD, récepteur de diffusion par cable, magnétoscope, etc.). Puis, réglez le volume du téléviseur en conséquence.
L'image roule verticalement.	Vérifiez tous les branchements des cables.
La télévision fonctionne irregularément.	Débranchez la télévision pendant 30 secondes puis essayez de nouveau.
Le téléviseur ne s'allume pas.	Vérifiez que la prise électrique fonctionne correctement.
Dysfonctionnement de la télécommande.	Remplacez les piles de la télécommande. Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). Vérifiez les bornes de la batterie.
Message 'Vérifier signal cable.'	Assurez- vous que le cable d'interface est solidement branché aux sources PC.
Message 'Mode non disponible'.	Vérifier la résolution maximale et la fréquence video de l'appareil raccordé. Comparez ces valeurs aux données des modes.
Problème d'écran en diffusion numérique.	Vérifiez la puissance du signal numérique et l'entrée de l'antenne.
L'image est trop claire ou tropASFtobre.	Réglez la luminosité et le contraste. Utilisez la fonction de réglage fin.
Barres noires à l'écran.	Assurez-vous que votre réception est en haute définition (HD). Les stations des canaux à haute définition émettent parfois en signaux à définition standard (SD), ce qui peut causeir la formation de barres noires. Réglez votre câblosélecteur ou récepteur satellite sur le mode Étirer ou format large pour éliminer les barres.
L'image a une teinte rouge/verteou rose.	Assurez-vous que les cables pour composants sont branchés aux prises correspondantes.
Le mode Sous-titres ne fonctionne pas.	Si vous utilisez un câblosélecteur ou un récepteur satellite, vousdez réglez le mode Sous-titres sur le récepteur et non sur le téléviseur.
Image embrouillée	Le logiciel de votre câblosélecteur a besoin d'une mise à niveau. Communique avec votre câblodistributeur.
Images fantômes	La raison peut être une incompatibleité avec votre câblosélecteur. Pour supprimer ce problème, branchez les cables pour composants.
Problème	Solution possible
Des barres horizontales et clignotent, scintillent ou tremblent sur l'image.	Ajustez la fonction de réglage de base, puis règlez la fonction de réglage fin.
Des barres verticales et clignotent, scintillent ou tremblent sur l'image.	Ajustez la fonction de réglage de base, puis règlez la fonction de réglage fin.
L'écran est noir et l'Indicateur d'alimentation clignote.	A partir de votre ordinateur, vérifie: l'alimentation, le cable signal. La télévision est en mode gestion d'énergie. Déplacez la souris de l'ordinateur ou appuyez sur n'importequelle touche du clavier.
Il est possible que l'image ne soit pas stable et qu'elle donne l'impression de vigorrer lorsqu'un ordinateur est connecté à l'entrée PC.	Si le réglage est incorrect, utilisez le programme utilisé de votre ordinateur pour modifier les paramétres d'affichage. > Voiture télévision prend en charge les fonctions d'affichage multiscan dans le domaine de fréquence suivant:
	Fréquence horizontal (kHz)	30~60
	Fréquence verticale (Hz)	60~75
	Taux de rafraîchissement maxi (60 Hz)	1360 X 768
L'image n'est pas centrefee sur l'écran.	Réglez la position horizontale et verticale. Ne réglez pas la position de l'écran en Signal Numérique.
L'image semble déformée dans un angle de l'écran.	Si la fonction "Numér. seul." est sélectionnée avec certains apparciels externes, l'image peut sembler déformée dans un angle de l'écran. Ce dommage est causé par les apparciels externes et non par le téléviseur.
Le message 'rétablit tous les paramètres aux régles prédéfiés' s'affiche.	Ce message s'affiche lorsqu'on maintainé la touche EXIT enfoncée pendant quelques instants. Les paramètres sont rétablis aux régles prédéfiés en usine.
L'écran TFT LCD utilise un affichage constitué de pixels secondaires (3 133 440) nécessitant une technologie sophistiquée. Cependant, il se peut qu'il y ait à l'écran quelques pixels lumineux ou noirs. Ces pixels n'ont aucun impact sur les performances de ce produit.

1. Connecter le téléviseur et le support.

Deux personnes ou plus devraient porter le téléviseur.
S'assurer de bien désigner le devant et l'arrière du support lors de l'assemblage.
Pour etre sur que le teteviseur est installe sur le support au niveau approprié, ne pas exercer de pression excessive sur les cotes supérieurs droit et gauche du teteviseur.

1. Resserrer les deux vis à la position ① puis resserrer les deux (2) vis à la position ②.

Placer l'appareil à la verticale puis resserrer les vis. Si l'on reisser les vis lorsque le téléviseur est en position horizontale, il pourrait pencher vers un côte.

Démonter la base

1. Retirez les 4 vis à l'arrière de la télévision.
2. Séparer le support et le téléviseur.

Deux personnes ou plus devraient porter le téléviseur.

1. Placer le couvercle sur l'orifice inférieur.

Lorsque le support mural à réglage automatique est installé, la position du téléviseur peut être facilement ajustée.

Pour entrer dans le menu

1. Appuyez sur la touche , , ou de la télécommande.

L'écran de réglage du support mural s'affiche.

Si l'écran de réglage du support mural ne s'affiche lorsqu'on clique sur une touche de direction pendant que le téléviseur est en marche, utilisez le menu pour l'afficher.

• Appuyez sur la touche ou pour désir "Réglages externes", puis sur ENTER.
• Appuyez sur la touche ou pour désir "Réglage du support mural", puis sur ENTER.

Mémorisation de la position

1. Reglez à la position souhaitee à l'aide des touches ▲,▼,▲,▶.

Si vous appuyez sur une touche fléchéée lorsqu'il n'y a pas d'affichage à l'écran du téléviseur, l'écran de réglage s'affiche alors.
Appuyez sur la touche INFO pour réinitialiser. Appuyez sur la touche « ou » pour sélectionner "Oui", puis sur ENTER La position est initiaisée au réglage par défaut.

1. Appuyez sur la touche bleue.

Appuyez sur les touches et pour sélectionner un mode de sauvegarde à partir des positions 1, 2 ou 3 afin de sauvegarder la position en cours.

Pour ne pas sauegarder la position en cours, appuyez sur la touche RETURN.
Vous ne pouvez pas utiliser les touches de couleur pendant que vous sélectionnez un mode de sauvegarde.

1. Appuyez sur ENTER pour savegarder.

   Lorsque la position 1 est sélectionnée, le message "Position en cours sauvégardée comme Position 1." s'affiche.

2. Appuyez sur la touche ENTER
   La position sauvegardée s'affiche à gauche de l'écran.

Réglage à la position mémorisée

1. Effectuez l'objet 1 de la fonction "Pour entrer dans le menu".
2. En appuyant sur une touche de couleur (rouge, verte, jaune), le support mural à réglage automatique se règle sur la position mémorisée.

Vous pouvez régler le support mural sur une des trois positions préréglées en appuyant sur les touches rouge (Position 1), verte (Position 2) ou jaune (Position 3).

Si vous reglez la position après avoir activé une position prérégée, l'affichage disparait.

Pour l'installation, reportez-vous au guide d'installation fourni avec le support mural.
Pour installer le téléviseur ainsi que pour installer et déplacer le support mural, adresse-vous à une société spécialisée en installation.
Ce dispositif doit etre utilise pour poser le support mural sur un mur. Pour le fixer a d'autres materiaux, veuillez communier avec voitre détaillant.
Le support mural automatique ne fonctionne pas lorsque la fonction Anynet+ est activée.
Les modèles LN37A450C1D et LN40A450C1D ne sont pas compatibles avec l'ancien modele de support mural (WMN5090A).

Installez votre support mural sur un mur massif perpendicular au plancher.

Pour le fixer à d'autres matériaux, veuillez communiquer avec votre détaillant.

Si vous l'installez au plafond ou sur un mur incliné, il risque de tomber et de causeur des blessures.

Type de produit	pouces	Spéc. VESA (A * B)	Vis standard	Quantité
LCD-TV	23~26	200*100	M4	4
	32~40	200*200	M6
	46~52	600*400	M8
	57	700*400(Pas de specifications VESA)
	57~70	800*400
	80~	1400*800
PDP-TV	42~50	600*400	M8	4
	55~70	800*400
	63	Pas de specifications VESA		6
	80~	1400*800		4

Les dimensions standard pour les ensembles de fixation murale figurent dans le tableau ci-dessus.

Un manuel d'installation détaillée et toutes les pieces nécessaires à l'assemblage sont compris avec l'achat de notre jeu d'installation murale.
Ne pas utiliser de vis plus longues que les dimensions standard : elles pouraient endommager l'intérieur du téléviseur.
En ce qui a trait aux supports muraux qui ne sont pas conformes aux specifications de vis standard VESA, la longueur des vis peut différer selon leurs specifications.
N'utilise pas de vis non conformes aux specifications de vis standard VESA.
Ne serrez pas trop les vis, cela pourrait endommager le produit ou en provoquer la chute et cause des blessures.
Samsung décline toute responsabilité dans le cas où de tels accidents se produit.
Samsung ne saurait etre tenu responsable des dommages au produit ou des blessures occasionnes par l'utilisation d'un support mural autre que VESA ou non recommendé, ou si le consommateur ne suit pas les instructions d'installation du produit.
Nos modèles de 145 cm (57 po) et 160 cm (63 po) ne sont pas conformes aux spécifications VESA. Par conséquent, vous ne devez utiliser notre ensemble de fixation concu pour ces modèles.
Lors du montage, l'inclinaison du téléviseur ne doit pas dépasser 15^ .

N'installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par chic électrique pourrait en résultat.

Utilisation du verrouillage Kensington antivol (en fonction du modele)

Le verrouillage Kensington est un dispositif utilisé pour fixer physiquement le système dans le cas d'une utilisation dans un endroit public. Le dispositif de verrouillage doit être acheté séparément. L'aspect et la méthode de verrouillage peuvent différer de l'illustration en fonction du fabricant. Reportez-vous au manuel fourni avec le verrouillage Kensington pour une utilisation correcte.

L'emplacement du verrou Kensington peut varier en fonction du modele.

1. Insérez le dispositif de verrouillage dans la fente Kensington de la télévision LCD (Figure 1) et tournez-le dans le sens de verrouillage (Figure 2).
2. Branchez le cable du verrouillage Kensington.
3. Fixez le verrouillage Kensington sur un bureau ou tout autre objet lourd inamivable.

Modèle	LN26A450C1D	LN32A450C1D
Taille de l'écran (diagonale)	26 pouces	32 pouces
Résolution PC	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Son
Sortie	5W x 2	10W x 2
Dimensions (WxDxH)
TV	669,7 X 75,1 X 450,7 mm	799,6 X 79 X 525,2 mm
Avec support	(26,4 X 3,0 X 17,7 pouces)	(31,5 X 3,1 X 20,7 pouces)
	669,7 X 216 X 500,4 mm	799,6 X 252 X 576,5 mm
	(26,4 X 8,5 X 19,7 pouces)	(31,5 X 9,9 X 22,7 pouces)
Poids
Avec support	9.7 kg (21,4lbs)	13,1 kg (28,9lbs)
Sans support	8.3 kg (18,3lbs)	10,9 kg (24,0lbs)
Considérations environnementales
Température de fonctionnement	50°F à 104°F (10°C à 40°C)	50°F à 104°F (10°C à 40°C)
Humidité au cours du fonctionnement	10% à 80%, sans condensation	10% à 80%, sans condensation
Température de stockage	-4°F à 113°F (-20°C à 45°C)	-4°F à 113°F (-20°C à 45°C)
Humidité du stockage	5% à 95%, sans condensation	5% à 95%, sans condensation
Socle orientable
(Gauche/Droite)	-0° ~ 0°	-20° ~ 20°

Modèle	LN37A450C1D	LN40A450C1D
Taille de l'écran (diagonale)	37 pouces	40 pouces
Résolution PC	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Son
Sortie	10W x 2	10W x 2
Dimensions (WxDxH)
TV	916,4 X 81,7 X 601,0 mm	989,8 X 81,7 X 640,7 mm
Avec support	(36,1 X 3,2 X 23,7 pouces)	(39,0 X 3,2 X 25,2 pouces)
	916,4 X 300 X 658,1 mm	989,8 X 300 X 694,3 mm
	(36,1 X 11,8 X 25,9 pouces)	(39,0 X 11.8 X 27,3 pouces)
Poids
Avec support	18,3 kg (40,3lbs)	18,6 kg (41,0lbs)
Sans support	15,1 kg (33,3lbs)	15,4 kg (34,0lbs)
Considérations environnementales
Température de fonctionnement	50°F à 104°F (10°C à 40°C)	50°F à 104°F (10°C à 40°C)
Humidité au cours du fonctionnement	10% à 80%, sans condensation	10% à 80%, sans condensation
Température de stockage	-4°F à 113°F (-20°C à 45°C)	-4°F à 113°F (-20°C à 45°C)
Humidité du stockage	5% à 95%, sans condensation	5% à 95%, sans condensation
Socle orientable
(Gauche/Droite)	-20° ~ 20°	-20° ~ 20°

Le design et les specifications peuvent changer sans préavis.

Ce péripérisque est un apparéil numérique de classe B.
Pour les caractéristiques d'alimentation et de consommation électrique, voir l'étiquette fixée au produit.

VUE DU HAUT

DETAILS DU PANNEAU DES PRISES 7,2"W X 3,7"H

VUE AVANT/VUE LATERALE

VUE ARRIERE

REMARQUE: Les dessins ne sont pas nécessairement tous à l'échelle.

Certaines dimensions sont susceptibles de changer sans préavis.

Consultez les dimensions avant d'installer votre téléviseur.

Aucune responsabilité ne saurait être acceptée en cas d'erreur typographique ou d'impression.

REMARQUE: Les dessins ne sont pas nécessairement tous à l'échelle.

Certaines dimensions sont susceptibles de changer sans préavis.

Consultez les dimensions avant d'installer votre téléviseur.

Aucune responsabilité ne saurait être acceptée en cas d'erreur typographique ou d'impression.

REMARQUE: Les dessins ne sont pas nécessairement tous à l'échelle.

Certaines dimensions sont susceptibles de changer sans préavis.

Consultez les dimensions avant d'installer votre téléviseur.

Aucune responsabilité ne saurait être acceptée en cas d'erreur typographique ou d'impression.

REMARQUE: Les dessins ne sont pas nécessairement tous à l'échelle.

Certaines dimensions sont susceptibles de changer sans préavis.

Consultez les dimensions avant d'installer votre téléviseur.

Aucune responsabilité ne saurait être acceptée en cas d'erreur typographique ou d'impression.

Cette page est laissée intentionnellement en blanc.
