Type de produit	Graveur DVD interne
Marque	LG
Modèle	DH18NS50
Interface	SATA (Serial ATA)
Vitesse de lecture DVD-ROM	18x max
Vitesse de lecture CD-ROM	48x max
Formats de disques supportés	DVD-R, DVD+R, DVD+R DL, DVD-R DL, DVD-RW, DVD+RW, DVD-RAM, CD-R, CD-RW
Mécanisme de chargement	Tiroir motorisé
Montage	Interne, baie 5,25 pouces
Contrôle régional	Region Playback Control Phase II, 5 changements maximum
Configuration système minimale	Pentium IV 2,4 GHz, 256 Mo RAM, Windows XP/Vista/7/8, carte mère compatible SATA
Alimentation	Câble d'alimentation SATA 15 broches
Ejection manuelle	Oui, par trou d'éjection d'urgence
Dimensions (approx.)	148 x 170 x 42 mm (L x P x H)
Poids (approx.)	0,5 kg
Température de fonctionnement	5°C à 45°C
Nettoyage	Nettoyer l'extérieur avec un chiffon sec ; ne pas utiliser de solvants
Précautions d'installation	Éviter humidité, poussière, vibrations, lumière directe du soleil
Compatibilité logicielle	Nécessite un logiciel de lecture MPEG séparé pour les DVD vidéo

FOIRE AUX QUESTIONS - DH18NS50 LG

Comment installer le graveur DVD LG DH18NS50 ?

Avant toute installation, mettez l'ordinateur hors tension. Retirez le capot, insérez le lecteur dans une baie 5,25 pouces libre, fixez-le avec les vis fournies. Connectez le câble SATA et le câble d'alimentation SATA. Replacez le capot et rallumez.

Quels systèmes d'exploitation sont pris en charge ?

Windows XP, Vista, Windows 7 et Windows 8. Aucun pilote spécifique n'est nécessaire.

Comment éjecter un disque en cas de panne ?

Utilisez la fonction d'éjection manuelle : insérez une tige fine (trombone) dans le trou d'éjection d'urgence situé au-dessus du bouton d'éjection. Le plateau sort partiellement, tirez-le délicatement.

Combien de fois puis-je changer le code régional ?

Vous pouvez changer le code régional jusqu'à 5 fois. Après cela, le code reste verrouillé sur la dernière région sélectionnée.

Le lecteur ne lit pas un disque, que faire ?

Vérifiez que le disque n'est pas poussiéreux ou rayé. Assurez-vous que la face imprimée est vers le haut. Si le disque a été déplacé d'un endroit froid à chaud, laissez-le revenir à température ambiante pour éviter la condensation.

Puis-je utiliser des disques avec des étiquettes ?

Non, ne collez jamais d'étiquette sur un disque. Cela peut provoquer des erreurs de lecture, endommager le lecteur et entraîner une perte de données.

Quels types de disques sont compatibles ?

Le graveur prend en charge les formats : DVD-R, DVD+R, DVD+R DL, DVD-R DL, DVD-RW, DVD+RW, DVD-RAM, CD-R et CD-RW.

Comment connecter le câble SATA ?

Connectez le câble SATA à la carte mère et au lecteur. Assurez-vous que la longueur totale du câble ne dépasse pas 50 cm. Les connecteurs sont conçus pour éviter une inversion, mais vérifiez l'orientation.

Le système ne démarre pas après l'installation, que vérifier ?

Vérifiez que le câble d'alimentation SATA est bien fixé et que le câble SATA est correctement connecté. Assurez-vous que tous les connecteurs sont bien enfoncés et que le lecteur est correctement monté sans ballottement.

Faut-il un logiciel spécifique pour lire les DVD vidéo ?

Oui, un logiciel de lecture MPEG (ou une carte MPEG) est nécessaire pour lire les DVD vidéo. Ce logiciel n'est pas fourni avec le lecteur.

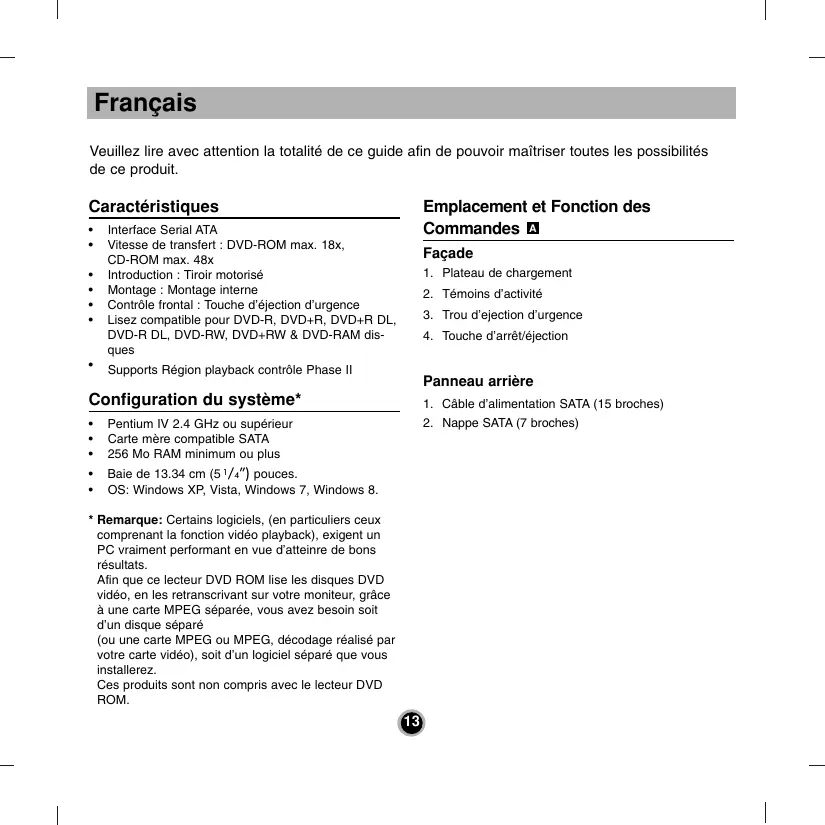

MODE D'EMPLOI DH18NS50 LG

Veuillez tirer avec attention la totalité de ce guide afin de pouvoir maîtriser toutes les possibilités de ce produit.

• Interface Serial ATA Vitesse de transfert : DVD-ROM max. 18x, CD-ROM max. 48x Introduction: Tiroir motorisé
• Montage: Montage interne
• Contrôle frontal: Touche d'éjection d'urgence
• Lisez compatible pour DVD-R, DVD+R, DVD+R DL, DVD-R DL, DVD-RW, DVD+RW & DVD-RAM disques Supports Région playback contrôle Phase II

Configuration du système

Pentium IV 2.4 GHz ou supérieur Carte mère compatible SATA 256 Mo RAM minimum ou plus Baie de 13.34 cm (5^1 / 4^ ) pouces. OS: Windows XP, Vista, Windows 7, Windows 8.

• Remarque: Certains logiciels, (en particuliers ceux comprenant la fonction vidéo playback), exigent un PC performant en vue d'atteindre bons résultats.

Afin que ce lecteur DVD ROM lise les disques DVD vidéo, en les retranscrivant sur votre moniteur, grâce à une carte MPEG séparée, vous avez besoin soit d'un disque séparé (ou une carte MPEG ou MPEG, codage réalisé par votre carte vidéo), soit d'un logiciel séparé que vous installez.

Ces produits sont non compris avec le lecteur DVD ROM.

Façade

1. Plateau de chargement
2. Témoins d'activité
3. Trous d'ejection d'urgence
4. Touche d'arrêt/ejection

Panneau arrêté

1. Câble d'alimentation SATA (15 broches)
2. Nappe SATA (7 broches)

Installation du lecteur de dvd-rom 3

Avant l'installation du lecteur de DVD-ROM, mettre l'unité centrale hors tension.

1. Retirez le capot de votre unité centrale en vous reportant au manuel d'utilisation.
2. Montage du lecteur de DVD-ROM

Déposer le panneau de la baie de 5,25 pouces de l'unité centrale en procédant selon les indications du manuel fourni avec l'ordinateur. - Introduire le lecteur de DVD-ROM dans la baie. Ne pas comprimer excessivement les câbles internes de l'unité centrale. - Immobiliser le lecteur de DVD-ROM à l'aide des vis fournies. Si le volume derrière le lecteur de DVD-ROM est insuffisant, connecter le câble SATA ainsi que les autres câbles avant de fixer le périphérique.

1. Connection PC

Le lecteur de DVD-ROM se connecte à la carte mère de l'ordinateur principal en utilisant un câble d'interface SATA.

• Connection du câble d'alimentation SATA

Relier le cable d'alimentation de façon à ce que la projection du connecteur du cable soit à gauche. Faites attention de ne pas connecter à l'envers.

• Connection de la nappe SATA

Connecter la nappe. Faites attention de ne pas connecter à l'envers.

1. Remettre le capot de l'unité de centrale en place à l'issue de l'installation du lecteur.
2. Rebranche l'alimentation électrique.

Périphériques

Aucune procédure spécifique d'installation de périphérique n'est nécessaire sous XP, Vista, Windows 7 ou Windows 8.

Pour windows XP

• Contrôler les points suivants, dont le fonctionnement normal du périmètre dépend:
• Le périphérique doit apparaître sous Windows XP: [panneau de configuration]-[système]-[matériel]-[gestionnaire de périphériques]-[DVD/CD-ROM]
• La mention 32 bits doit être affichée sous [panneau de configuration/ système/performances]

Contrôle les éléments suivants si l'ordinateur ne reconnaît pas le périphérique: - Si l'indicateur apparait en regard du contrôle IDE sous [panneau de configuration/système/gestionnaire de périphériques/contrôleurs de disque dur], contacter le fabricant du PC ou celui de la carte mère afin d'obtenir le pilote de contrôle IDE approprié. - Depuis le panneau de configuration, exécuter [Ajout de périphérique] afin de laisser Windows effectuer une tentative de recherche du nouveau périphérique.

Utilisation des disques

Ne coller aucune étiquette sur les CD-ROM, DVD-ROM, CD-R et CD-RW.

De telles étiquettes risquent en effet non seulement de provoquer des erreurs de lecture et d'écriture, mais également d'endommager le disque dur et de causer une perte de données.

Sur cette unité, les disques tournent à très haute vitesse! N'UTILISEZ PAS de disques endommagés, brisés ou volés.

Les composants optiques de l'unité pourraient être endommagés si le disque se brise.

N'UTILISEZ PAS de disques hors normes.

Ceux-ci pourraient ne pas fonctionner ou ne pas enregistrer convenablement les données.

Remarque sur les cd-rw/dvd-rw

Ce produit est capable de lire les CD et DVD gravés.

• Il faut un peu plus de temps pour lancer un CD ou un DVD gravé au début de l'opération, comparé à un CD ou DVD standard.
• Le niveau du signal playback des graveurs CD et DVD est plus bas que les CD et DVD copies, la lecture de ces disques est moins rapide que celle des disques produits afin d'assurer la lecture des informations.
• Les disques vierges, les disques non gravés ou interrompus en cours de gravure, ne doivent pas être utilisés.
• Les opérations ne doivent pas débouter ou la lecture des données ne doit pas avoir lieu dans certaines conditions : La qualité du signal d'enregistrement est déteriorée s'il y a des poussières ou des rayures sur le disque ou s'il s'agit de CD très souvent regravés. En cas d'échec de la lecture, il faut ouvrir le tiroir du lecteur et vérifier l'état de la face des informations du disque, celle opposée à la marque, puis réinsérer le disque dans le lecteur pour essayer de lire à nouveau.

Ejection manuelle

Ce lecteur est doté d'une fonction permettant l'éjection manuelle du CD, par exemple en cas de défaillance ou de coupure de l'alimentation.

La procédure d'éjection manuelle est la suivante.

Remarque: Cette fonction ne doit être utilisée qu'en cas de besoin absolu.

1) Couper l'alimentation électrique. 2) Enfoncez une tige fine (grand trombone redressé, par exemple) dans le petit orifice situé au-dessus de la touche d'arrêt/éjection. La trappe s'ouvre et le plateau sort partiellement. 3) Tirer sur la trappe afin de la sortir complètement puis saisir le plateau entre le pouce et l'index et tirer délicatement.

Remarque : Cette fonction de secours ne doit être utilisée qu'en cas de besoin absolu.

Un recours trop fréquent à l'éjection manuelle provoquerait une défaillance.

S'il est impossible de bien tenir le plateau à la main, tirer à l'aide d'une pince métallique à documents.

Avant de contacter le s. a. v.

Vérifier les éléments de la liste ci-dessous avant de contacter le S. A. V.

• Lecteur non alimenté.

L'alimentation interne de l'unité centrale est-elle connectée? - Le connecteur d'alimentation du lecteur est-il bien fixé?

• Démarrage du système impossible.
• Les câbles SATA sont-ils bien connectés? La longueur totale du câble SATA est de 50cm ou moins?
• Tous les connecteurs sont-ils bien fixés? Tout ballottement d'éléments internes risque de relâcher les connexions.

Lecture impossible.

Le CD ou DVD est-il poussiereux ou rayé ? - La face active du CD est-elle bien orientée dans le plateau (étiquette vers le haut) ? Le périphérique ou le CD a-t-il été déplacé d'un endroit froid à un emplacement où la temperature est élevée ?

(Il est possible que la condensation se soit accumulée dans le périphérique ou à la surface du disque.)

Préparez le contact avec le S. A. V., qui est susceptible de poser de nombreuses questions relatives au système, à son environnement et à la nature du problème (Que s'est-il passé? Quand? Pendant combien de temps? Quels ont été les événements? Des messages d'erreur ont-ils été affichés? etc.)

Remarque:

Depuis que ce produit est compatible avec Region Playback Control Phase 2, une certaine carte décodeur MPEG ou un logiciel sans code régional peut entrainer la non lecture des disques DVD-ROM. Ce lecteur DVD vous permet de changer le code régional 5 fois seulement.

Avertissement

Les instructions ci-dessous doivent être observées lors de toute manipulation du lecteur comme des disques.

Précautions

• Le fabricant de l'équipement décline toute responsabilité en cas de perte de données ou de dommages directs ou indirects imputables à une installation ou à une manipulation non appropriée.
• Le fabricant désigne toute responsabilité en cas de dommages directs ou indirects dus à l'utilisation ou à un mauvais fonctionnement du présent produit.
• Établissez une copie de sauvegarde de toutes les données importantes afin de ne risquer aucune perte.

Installation

Eviter les emplacements soumis aux contraintes suivantes :

• forté humidité
• température élevée
• excès de poussière
• vibrations mécaniques
• rayonnement solaire direct

Il est préférable d'utiliser ce lecteur en position horizontale.

Fonctionnement

• Ne pas déplacer brusquement le lecteur d'un endroit froid à un endroit chaud ni augmenter brutalement la température de la pièce : la condensation ainsi générée risque de provoquer une anomalie de fonctionnement.
• Ne pas omettre de retarder le disque avant tout déplacement du lecteur : le disque pourrait subir des dommages, entaillant ainsi une perte de données.
• Veiller à prévenir toute pénétration d'objets ou de liquides dans le lecteur.

Si un corps étranger a pénétré, s'adresser au distributeur ayant vendu le périphérique.

• Ne pas couper l'alimentation électrique pendant le fonctionnement du lecteur.
