Type de produit	Appareil photo numérique compact
Marque	Samsung
Modèle	PL150
Capteur	CCD 1/2,33" (7,79 mm), 12,4 mégapixels effectifs
Objectif	Samsung f=4,9-24,5 mm (équiv. 27-135 mm), ouverture F3.5 (W) - F5.9 (T)
Écran principal	7,6 cm (3,0") QVGA, 230 000 pixels
Écran frontal	3,8 cm (1,5") LCD TFT, 61 000 pixels
Mise au point	Auto TTL (multiple, centre, détection visage, suivi, reconnaissance intelligente)
Vitesse d'obturation	Auto : 1/8-1/2000 s, Programme : 1-1/2000 s, Nuit : 8-1/2000 s, Feux d'artifice : 2 s
Stockage interne	Environ 30 Mo
Stockage externe	microSD (jusqu'à 2 Go), microSDHC (jusqu'à 8 Go)
Batterie	Lithium-ion SLB-07, 760 mAh (rechargeable)
Alimentation	Adaptateur secteur et câble USB (inclus)
Dimensions (l x h x p)	99,2 x 59 x 19,9 mm
Poids	136,6 g (sans batterie ni carte mémoire)
Température de fonctionnement	0 - 40 °C
Humidité de fonctionnement	5 - 85 %
Connectique	USB/AV, HDMI, port DC 20 broches
Fonctions principales	Modes Auto, Programme, Nuit, Feux d'artifice ; vidéo ; autoportrait via écran frontal ; flash ; zoom optique 5x
Entretien et nettoyage	Éviter poussière et humidité ; nettoyer avec un chiffon doux ; stocker à température modérée
Sécurité	Ne pas utiliser près de gaz inflammables ; tenir hors de portée des enfants ; utiliser batteries et chargeurs Samsung
Pièces détachées et réparabilité	Accessoires en option : étui, carte mémoire microSD, câble AV, chargeur batterie, câble HDMI. Batterie rechargeable remplaçable.
Informations générales	Notice complète sur CD-ROM ; transfert via USB avec logiciel Intelli-studio ; garantie fabricant

FOIRE AUX QUESTIONS - PL150 SAMSUNG

Comment insérer la batterie et la carte mémoire ?

Ouvrez la trappe batterie. Insérez la batterie avec le logo Samsung orienté vers le haut. Pour la carte mémoire (microSD), insérez-la avec la puce orientée vers le haut jusqu'à ce qu'elle s'enclenche. Pour retirer, poussez doucement la carte pour la déloger.

Comment charger la batterie ?

Utilisez l'adaptateur secteur et le câble USB fournis. Branchez le câble à l'appareil photo et à une prise secteur. Le voyant est rouge pendant la charge et vert une fois la batterie complètement chargée.

Comment utiliser l'écran frontal pour un autoportrait ?

En mode Prise de vue, appuyez une fois sur le bouton de l'écran LCD frontal. L'écran frontal s'allume en mode autoportrait. Cadrez-vous, puis appuyez à mi-course sur le déclencheur pour la mise au point, puis à fond pour prendre la photo.

Comment transférer des photos sur un ordinateur Windows ?

Branchez l'appareil photo à l'ordinateur via le câble USB. Allumez l'appareil. L'ordinateur le reconnaît automatiquement. Pour Windows Vista, sélectionnez 'Run iStudio.exe'. Le logiciel Intelli-studio vous permet de transférer et modifier les fichiers.

Quelle carte mémoire utiliser ?

L'appareil accepte les cartes microSD jusqu'à 2 Go et les cartes microSDHC jusqu'à 8 Go. Utilisez une carte de marque reconnue pour de meilleures performances.

Comment régler la date et l'heure ?

Allumez l'appareil pour la première fois : l'écran de configuration initiale s'affiche. Utilisez les touches de navigation pour sélectionner votre langue, régler la date et l'heure, et choisir un fuseau horaire. Vous pouvez modifier ces paramètres plus tard via le menu.

Comment faire la mise au point ?

En mode Prise de vue, appuyez à mi-course sur le déclencheur pour activer la mise au point automatique. Un cadre vert indique que la mise au point est réussie. Appuyez ensuite à fond pour prendre la photo.

Comment filmer une vidéo ?

Tournez la molette de réglage sur le mode vidéo (icône caméra). Cadrez votre sujet et appuyez sur le déclencheur pour commencer l'enregistrement. Appuyez sur OK pour mettre en pause ou reprendre. Appuyez de nouveau sur le déclencheur pour arrêter.

Comment visionner les photos ?

Appuyez sur la touche Lecture (▶). Utilisez les touches gauche/droite pour parcourir les fichiers. Maintenez appuyé pour un défilement rapide. Pour les vidéos, appuyez sur OK pour lire, et utilisez les touches directionnelles pour avancer/recouler.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est correctement insérée et suffisamment chargée. Si nécessaire, rechargez-la. Assurez-vous également que la carte mémoire n'est pas endommagée. Si le problème persiste, contactez le service après-vente Samsung.

MODE D'EMPLOI PL150 SAMSUNG

Pour des instructions plus détaillées, veuillez consulter le mode d'emploi complet sur le CD-ROM fourni avec l'appareil.

Ce guide de prise en main rapide a été spécialement conçu pour vous permettre de découvrir les fonctions et caractéristiques de base de votre appareil. Afin de garantir une utilisation sûre et correcte, lisez attentivement le guide de prise enmain rapide et le mode d'emploi.

ENG / SPA / FRE

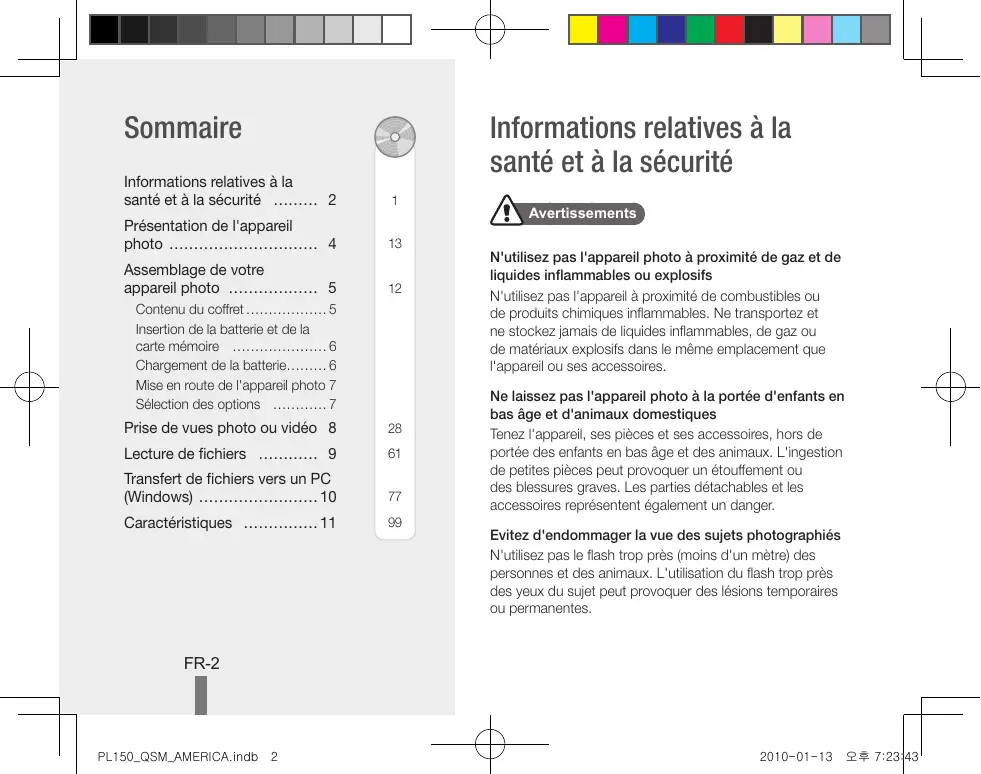

Contents

Informations relatives à la santé et à la sécurité ..... 2 1

Présentation de l'appareil photo 4 13

Assemblage de votre appareil photo 5 12

Contenu du coffret 5

Insertion de la batterie et de la carte mémoire 6

Chargement de la batterie......6

Mise en route de l'appareil photo 7

Sélection des options ..... 7

Prise de vues photo ou vidéo 8 28

Lecture de fichiers 9 61

Transfert de fichiers vers un PC (Windows) 10 77

Caractéristiques ....11 99

1

13

12

28

61

77

99

FR-2

Informations relatives à la santé et à la sécurité

Avertissements

N'utilisez pas l'appareil photo à proximité de gaz et de liquides inflammables ou explosifs

N'utilisez pas l'appareil à proximité de combustibles ou de produits chimiques inflammables. Ne transportez et ne stockez jamais de liquides inflammables, de gaz ou de matériaux explosifs dans le même emplacement que l'appareil ou ses accessoires.

Ne laissez pas l'appareil photo à la portée d'enfants en bas âge et d'animaux domestiques

Tenez l'appareil, ses pièces et ses accessoires, hors de portée des enfants en bas âge et des animaux. L'ingestion de petites pièces peut provoquer un étouffement ou des blessures graves. Les parties détachables et les accessoires représentent également un danger.

Evitez d'endommager la vue des sujets photographiés

N'utilisez pas le flash trop près (moins d'un mètre) des personnes et des animaux. L'utilisation du flash trop près des yeux du sujet peut provoquer des lésions temporaires ou permanentes.

Utilisez les batteries et les chargeurs avec précaution et respectez les consignes de recyclage

• Utilisez uniquement des batteries et des chargeurs Samsung. L'utilisation de batteries et de chargeurs incompatibles peut provoquer des blessures graves ou endommager votre appareil.
• Ne posez jamais les batteries ou l'appareil à l'intérieur ou au-dessus d'un dispositif chauffant, tel qu'un four à micro-ondes, une cuisinière ou un radiateur. En cas de surchauffe, les batteries risquent d'exploser.

Attention

Manipulez et stockez votre appareil avec soins

• Evitez tout contact avec des liquides qui risqueraient d'endommager sérieusement votre appareil photo. N'utilisez pas l'appareil avec les mains mouillées. L'eau peut endommager votre appareil photo et entraîner l'annulation de la garantie du fabricant.

• Evitez d'utiliser et de stocker votre appareil dans un endroit poussiéreux, sale, humide ou mal ventilé afin de ne pas endommager ses composants internes.

• Lors du branchement des cordons et du chargeur et de l'insertion des batteries et des cartes mémoire, agissez prudemment. Enfoncer les cordons avec force ou sans précaution et insérer les batteries et les cartes mémoire de manière incorrecte peut endommager les prises et les accessoires.

• N'introduisez pas de corps étrangers dans les compartiments, les logements ou les ouvertures de l'appareil photo. Les dysfonctionnements qui s'en suivraient ne seront pas couverts par votre garantie.

Protégez les batteries, les chargeurs et les cartes mémoire

• Evitez d'exposer les batteries et les cartes mémoire à des températures extrêmes (inférieures à 0 °C / 32 °F ou supérieures à 40 °C / 104 °F). Les températures extrêmes peuvent réduire les capacités de chargement des batteries et provoquer des dysfonctionnements des cartes mémoire.
• Evitez tout contact des cartes mémoire avec des liquides, de la poussière ou des corps étrangers. Si la carte mémoire est sale, nettoyez-la avec un chiffon doux avant de l'introduire dans l'appareil photo.

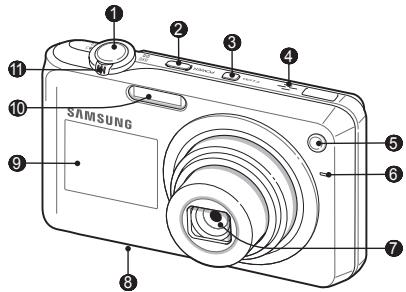

Présentation de l'appareil photo

SAMSUNG

1 Déclencheur
② Bouton de marche/arrêt
③ Bouton de l'ecran LCD frontal
4 Haut-parleur
⑤ Voyant AF / Voyant du retardateur
6 Microphone
⑦ Objectif
8 Trappe batterie
⑨ Écran frontal
10 Flash
11 Touche zoom

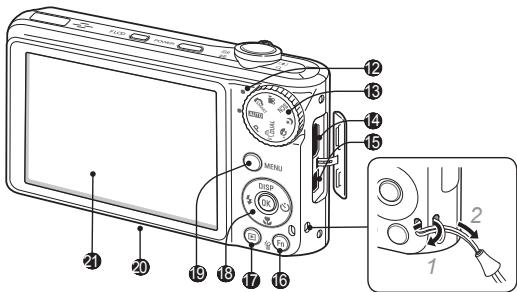

⑫ Voyant d'etat
13 Molette de réglage
14 Port USB et port Audio/Vidéo (Compatible avec un câble USB ou un câble Audio/Vidéo)
15 Port HDMI (Compatible avec les câbles HDMI)
16 Touche Fonction
17 : Touche Lecture
18 Touche Navigation / Touche OK
19 : Touche Menu
20 Fixation du pied
21 Écran principal

FR-4

Assemblage de votre appareil photo

Contenu du coffret

Adaptateur secteur / Câble USB

Mode d'emploi (CD-ROM)

Guide de demarrage rapide

Accessoires en option

Étui de l'appareil photo

Carte mémoire (microSD™)

Câble Audio/Vidéo

Chargeur de batterie

Câble HDMI

FR-5

Français

Assemblage de votre appareil photo

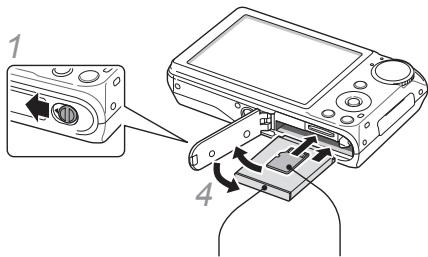

Insertion de la batterie et de la carte mémoire

3 Le logo Samsung est orienté vers le haut

2 La puce est orientée vers le haut

▼ Retrait de la batterie

▼ Retrait de la carte mémoire

Poussez doucement jusqu'à faire sortir la carte de son logement, puis retirez-la entièrement.

FR-6

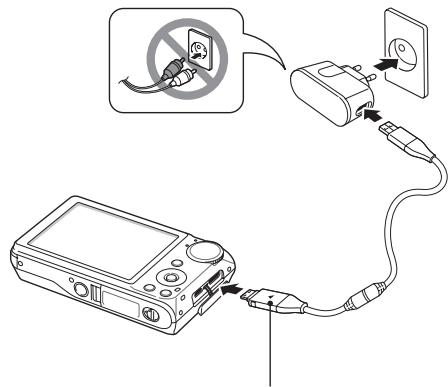

Chargement de la batterie

Assurez-vous de charger la batterie avant d'utiliser l'appareil photo.

• Rouge : en charge
• Vert : rechargé

Mise en route de l'appareil photo

1 Appuyez sur [POWER].

- L'écran de configuration initiale s'affiche lorsque vous allumez votre appareil photo pour la première fois.

2 Sélectionnez une langue, réglez la date et l'heure et choisissez un fuseau horaire.

Display Language Date & Time Time Zone MENU Exit Change

Sélection des options

1 En mode Prise de vue, appuyez sur [MENU].
2 Utilisez les touches de navigation pour atteindre une option ou un menu.

12M -2 -1 0 +1 +2 EVI EV MENU Retour Déplacer

• Pour vous déplacer à gauche ou à droite, appuyez sur [⚡] ou [💡].
• Pour vous déplacer en haut ou en bas, appuyez sur [DISP] ou [✿].

3 Pour confirmer le menu ou l'option en surbrillance, appuyez sur [OK].

- Appuyez de nouveau sur [MENU] pour revenir au menu précédent.

FR-7

Prise de vues photo ou vidéo

Prise de vues

1 À l'aide de la molette de réglage, choisissez le mode AUTO.
2 Cadrez le sujet à photographier.
3 Appuyez à mi-course sur le déclencheur pour une mise au point automatique.

- Un cadre vert signifie que le sujet est mis au point.

4 Appuyez à fond sur le déclencheur pour prendre la photo.

Prenez une photo de vous-même en utilisant l'écran frontal

L'écran frontal vous permet de réaliser des autoportraits.

1 En mode Prise de vue, appuyez une fois sur [Ecran LCD Frontal].

- L'écran frontal bascule en mode Autoportrait.

2 Appuyez à mi-chemin sur le déclencheur pour une mise au point automatique.
3 Appuyez à fond sur le déclencheur pour prendre la photo.

FR-8

Lecture de fichiers

Filmer une séquence vidéo

1 À l'aide de la molette de réglage, choisissez le mode 🎨.
2 Cadrez le sujet à photographier.
3 Appuyez sur le déclencheur.
- Appuyez sur [OK] pour marquer une pause ou reprendre.
4 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

Remarque

Nombre de photos en fonction de la résolution
(pour une carte microSD™ de 1 Go)

Résolution		Maximale	Elevée	Normale
2M	4000 X 3000	145	281	399
10w	3984 X 2656	166	310	436
9w	3840 X 2160	200	363	522
8M	3264 X 2448	209	370	531
5M	2560 X 1920	335	560	783
3M	2048 X 1536	526	793	1 053
2w	1920 X 1080	860	1 131	1 421
1M	1024 X 768	1 455	1 651	1 851

Ces chiffres proviennent des mesures effectuées par Samsung dans des conditions normales. Ils peuvent varier en fonction des paramètres et des conditions de prise de vue.

Visionner des photos

1 Appuyez sur [▶].
2 Appuyez sur [⚡] ou sur [💡] pour parcourir les fichiers.
- Maintenez appuyé pour un défilement rapide des fichiers.

Affichage des vidéos

1 Appuyez sur [▶].
2 Appuyez sur [OK].
3 Utilisez les touches suivantes pour contrôler la lecture.

[⚡]	Retour arrière
[OK]	Mettre en pause ou reprendre après une pause
[💡]	Avance rapide
[Zoom] vers la gauche ou la droite	Réglage du niveau sonore

FR-9

Transfert de fichiers vers un PC (Windows)

1 Branchez l'appareil photo à l'ordinateur à l'aide du câble USB.

Vérifiez que l'option Logiciel PC est réglée sur Marche dans le menu des paramètres.

2 Allumez l'appareil photo.

• L'ordinateur reconnaît l'appareil photo automatiquement.
• Pour Windows Vista, sélectionnez Run iStudio.exe dans la fenêtre AutoPlay.

3 Sélectionnez un dossier sur votre ordinateur dans lequel vous allez enregistrer les nouveaux fichiers.

- Si votre appareil photo est vide, la fenêtre de sauvegarde n'apparaitra pas.

FR-10

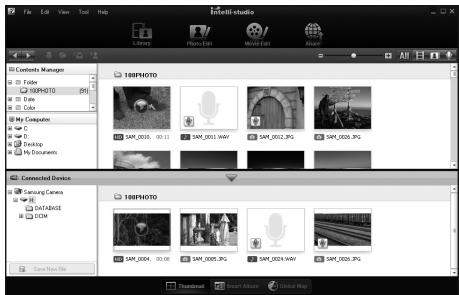

4 Sélectionnez Oui.

- Les nouveaux fichiers seront transférés sur votre ordinateur. Vous pouvez à présent utiliser le programme Intelli-studio.

File Edit View Tools Help 3D files Customs Managers 189F10TO SAR_0016. 30:11 SAR_0013.WAV SAR_0023.JPG SAR_0026.JPG Connected Devices 189F10TO SAR_0004. 30:08 SAR_0005.JPG SAR_0024.WAV SAR_0026.JPG Thermal Smart Media Digital Map

Remarque

À propos d'Intelli-studio

Intelli-studio est un programme intégré qui vous permet de lire et de modifier des fichiers. Ce logiciel vous permet également de télécharger des fichiers vers des sites Web tels que Flickr ou YouTube.

Caractéristiques

Capteur d'images	• Type : CCD 1/2,33" (environ 7,79 mm)• Pixels effectifs : environ 12,4 mégapixels• Nombre total de pixels : environ 12,7 mégapixels
Objectif	• Distance focale : Objectif Samsung f = 4,9 - 24,5 mm (équivalent à un film 35 mm : 27 - 135 mm)• Plage d'ouverture de l'objectif : F3,5 (W) - F5,9 (T)
Écran	• Écran principal : 3,0" (environ 7,6 cm) QVGA (230 000 pixels)• Écran frontal : LCD TFT 1,5" (3,8 cm) 61 000 pixels
Mise au point	Mise au point auto TTL (Mise au point multiple, Mise au point au centre, MAP détect. visage, Mise au point avec suivi, MAP Reconnaissance intelligente de visages)
Vitesse d'obturation	• Automatique : 1/8 - 1/2 000 s.• Programme : 1 - 1/2 000 s.• Nuit : 8 - 1/2 000 s.• Feux d'artifice : 2 s.
Stockage	• Mémoire interne : environ 30 Mo• Mémoire externe (en option) : Carte microSDTM (jusqu'à 2 Go garantis), Carte microSDHCTM (jusqu'à 8 Go garantis)La capacité de la mémoire interne peut varier par rapport à ces caractéristiques.
Connecteur d'alimentation CC	20 broches
Batterie rechargeable	Batterie lithium-ion (SLB-07, 760 mAh)
Dimensions (l x h x p)	99,2 x 59 x 19,9 mm
Poids	136,6 g (sans la batterie ni la carte mémoire)
Température de fonctionnement	0 - 40°C
Humidité	5 - 85 %

FR-11
