MODE D'EMPLOI KFNS28463EEDTCS MIELE

Mode d'emploi et instructions de montage Congélateur

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez d'endommager votre appareil.

Choix de la bonne température 21

Régler la température 21 Affichage de la température 22 Utilisation de la fonction SuperFrost Fonction SuperFrost  Activation de la fonction SuperFrost Désactivation de la fonction SuperFrost

23 Alarme de la porte Désactivation du signal d'alarme

24 Processus de congélation pour les produits frais. Conservation de produits surgelés Congeler des aliments Utiliser les accessoires Aménagement intérieur

Préparation de l’appareil de froid au nettoyage Nettoyer l'intérieur de l'appareil et les accessoires Nettoyer la façade et les parois latérales Nettoyer les ouvertures d'aération Nettoyer le joint de porte Au dos : nettoyer le compresseur et la grille métallique Mettre l'appareil en service après son nettoyage

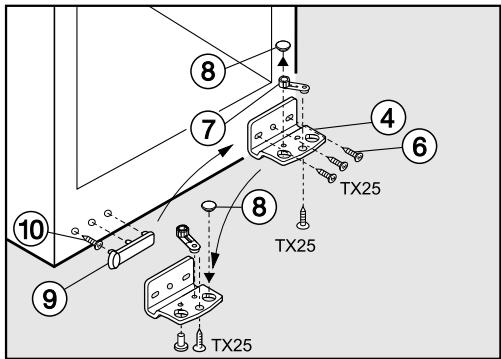

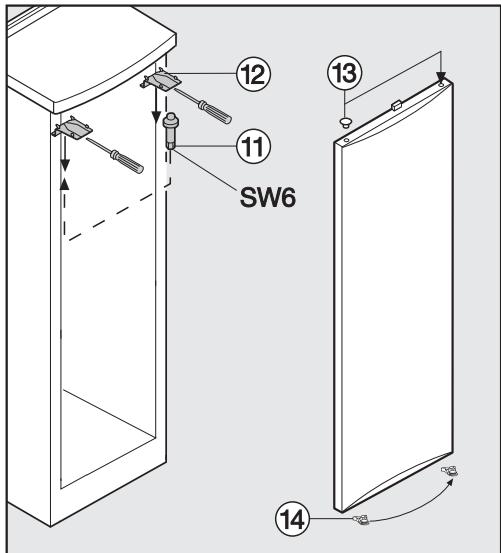

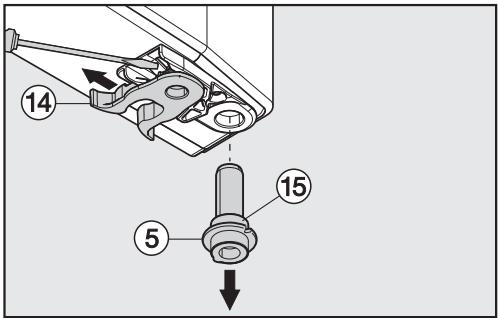

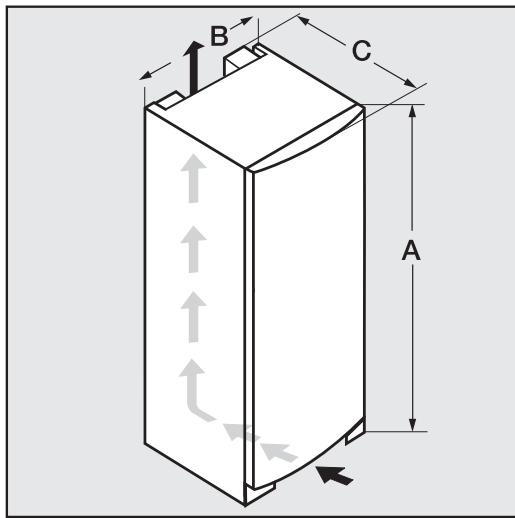

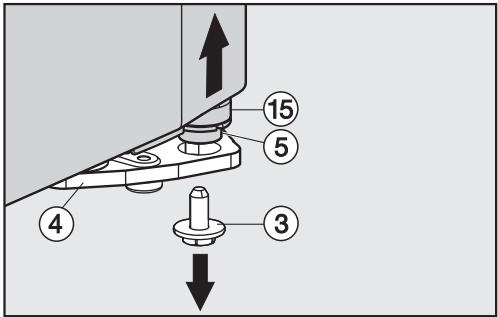

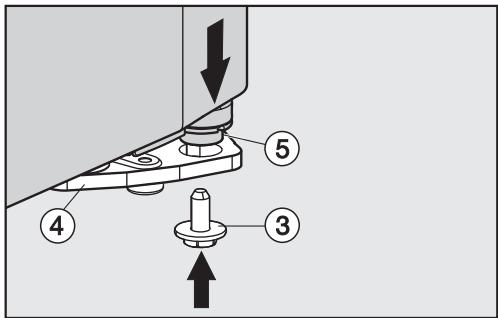

33 Dimensions de l’appareil Inversion du sens d'ouverture de porte Démonter la poignée de porte Retrait de la porte de l’appareil Mise en place du support palier inférieur Mise en place du support palier supérieur Déplacement du support de serrage et du boulon de palier Installer la porte de l'appareil Montage de la poignée de porte Alignement des portes de l'appareil Raccordement électrique

Lisez attentivement le mode d’emploi et les instructions de montage avant de mettre l’appareil frigorifique en service. Vous y trouverez des informations importantes sur le montage, la sécurité, l’utilisation et l’entretien de cet appareil. Vous vous protégerez et éviterez ainsi de détériorer votre appareil frigorifique. Conformément à la norme CEI 60335-1, Miele indique expressément de lire impérativement le chapitre pour l’installation de l’appareil et de suivre les consignes de sécurité et de mise en garde. Miele décline toute responsabilité en cas de dommages dus au non-respect des consignes. Conservez précieusement ce mode d’emploi et les instructions de montage afin de pouvoir les transmettre à un éventuel propriétaire ultérieur de l’appareil.

Utilisation conforme

 Cet appareil est conçu pour un usage ménager dans un environnement domestique ou similaire, par exemple : – dans des magasins, des bureaux ou d'autres environnements de travail similaires – dans des exploitations agricoles – par des clients dans des hôtels, motels, chambres d'hôtes ou d'autres types de logements de vacances. Cet appareil ne convient pas à une utilisation en extérieur.

 Utilisez cet appareil uniquement dans le cadre domestique, pour conserver des produits surgelés, congeler des produits frais et préparer des glaçons.

Toute autre utilisation est interdite et peut être dangereuse. 4

Consignes de sécurité et mises en garde

 L'appareil frigorifique ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs médicaux. Une utilisation contre-indiquée de cet appareil risque d'altérer ou d'endommager les produits qui y sont stockés. Par ailleurs, l'appareil n'est pas adapté à une utilisation dans des zones potentiellement explosives. Miele décline toute responsabilité en cas de dommages découlant d’une utilisation non conforme ou d’une commande erronée de l’appareil.

 Les personnes (enfants inclus) qui en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance, ne sont pas aptes à utiliser l'appareil frigorifique en toute sécurité doivent impérativement être surveillées pendant qu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil frigorifique sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Enfants dans le foyer

 Les enfants de moins de 8 ans doivent être tenus à l’écart de l’appareil frigorifique à moins d’être constamment surveillés.

 Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil frigorifique sans la présence d'un adulte que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation.

 Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil frigorifique sans être sous la surveillance d'un adulte.

 Ne laissez pas les enfants sans surveillance à proximité de l'appareil frigorifique. Ne les laissez pas jouer avec l'appareil.

Consignes de sécurité et mises en garde

 Risque d'asphyxie ! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

 Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil frigorifique est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives européennes applicables.

L’utilisation de ce fluide frigorigène sans danger pour l’environnement a entraîné une légère augmentation des bruits de fonctionnement. Outre les bruits de fonctionnement du compresseur, des bruits d’écoulement peuvent apparaître dans tout le circuit de réfrigération.

Ces effets ne peuvent malheureusement pas être évités mais ils n’ont aucune influence sur la performance de l’appareil frigorifique. Lors du transport et du montage/de l’installation de l’appareil frigorifique, veillez à ce qu’aucune pièce du circuit de réfrigération ne soit endommagée. Les projections du fluide frigorigène peuvent provoquer des lésions oculaires. En cas de dommages : – Évitez d’allumer une flamme ou tout ce qui pourrait causer une étincelle. – Débranchez l’appareil frigorifique du secteur. – Aérez la pièce où se trouve l’appareil frigorifique pendant quelques minutes. – Contactez le service après-vente. 6

Consignes de sécurité et mises en garde

 La taille de la pièce où est installé l’appareil de froid doit être proportionnelle à la quantité de fluide frigorigène contenue dans l’appareil de froid. En cas de fuite, un mélange gaz-air inflammable peut se former dans les locaux trop petits. Le volume de la pièce doit être de 1 m3 pour 11 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l’intérieur de l’appareil de froid.

 Pour éviter d'endommager votre appareil frigorifique, les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique.

Comparez ces données avant de brancher votre appareil frigorifique et interrogez un électricien en cas de doute.

 La sécurité électrique de cet appareil frigorifique n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Ce dispositif de sécurité fondamental doit être installé. En cas de doute, faites vérifier l'installation électrique par un électricien.

 Le fonctionnement fiable et en toute sécurité de l'appareil frigorifique est uniquement garanti lorsque ce dernier est raccordé au réseau électrique public.

 Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien agréé par Miele exclusivement, afin d'éviter de faire courir le moindre danger à l'utilisateur.

 Les rallonges ou prises multiples constituent un danger potentiel

(risque d'incendie). Ne les utilisez pas pour brancher votre appareil frigorifique.

 Si les éléments sous tension ou le câble d'alimentation sont humides, cela peut provoquer un court-circuit. Par conséquent, la cave

à vin ne doit jamais fonctionner dans des locaux présentant des risques d'humidité ou d'éclaboussures (par ex. garages, buanderies, etc.).

Consignes de sécurité et mises en garde

 Cet appareil frigorifique ne doit pas être utilisé sur des engins en mouvement (sur un bateau, par exemple).

 N'utilisez jamais votre appareil frigorifique si ce dernier est endommagé : il représente un danger potentiel. Vérifiez que votre appareil frigorifique ne présente aucun dommage apparent avant de l'utiliser.

 Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil frigorifique doit être mis hors tension. L'appareil frigorifique est débranché du réseau électrique uniquement lorsque

– les fusibles correspondants sont déclenchés ou – les fusibles à filetage sont totalement dévissés de l'installation électrique ou – la prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation, tenez plutôt la prise fermement pour débrancher l'appareil.

 Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur.

Seuls des professionnels agréés par Miele sont habilités à réaliser des travaux d'installation, d'entretien ou de réparation sur votre appareil.

 Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil frigorifique par un SAV non agréé par Miele.

 Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

 Ne recouvrez pas et n'obstruez pas les fentes d'aération, faute de quoi la circulation de l'air ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l'appareil risqueraient d'être endommagés.

 Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou sa la contreporte, veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique. Des fissures risquent d'apparaître dans le plastique, qui peut casser.

 Risque d’incendie et d’explosion. Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables (bombes aérosols, par exemple) dans l’appareil frigorifique. Des mélanges gazeux inflammables risquent de prendre feu au contact de composants électriques.

 Risque d’explosion. N’utilisez aucun appareil électrique à l’intérieur de l’appareil frigorifique (par ex. : fabrication de glaces à l’italienne). Il peut y avoir apparition d’étincelles.

 Risque de blessure. Ne touchez pas les produits congelés ou les éléments métalliques, avec les mains mouillées. Elles pourraient y rester collées sous l’effet du froid.

 Risque de blessure. Ne consommez jamais de glaçons ou d’esquimaux, surtout des sorbets, qui viennent de sortir du congélateur.

Les températures très basses des aliments congelés peuvent geler les lèvres ou la langue.

 Ne recongelez jamais d'aliments qui ont été partiellement ou totalement décongelés. Consommez-les au plus vite avant qu'ils ne perdent toute valeur nutritive et se détériorent. Vous pouvez toutefois congeler des aliments que vous avez cuits.

 Ne consommez pas d'aliments qui ont dépassé la date limite de congélation : vous risquez une intoxication !

La durée de conservation des aliments dépend de nombreux facteurs, dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications présentes sur les emballages !

 N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Nettoyage et entretien

 Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux.

 La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre appareil frigorifique. 10

Consignes de sécurité et mises en garde

 Les objets pointus ou tranchants risquent d'endommager les producteurs de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour – retirer le givre ou la glace – décoller les bacs à glaçons et les aliments pris dans la glace.

 Ne placez jamais d'appareils de chauffage électriques ou de bougies dans l'appareil frigorifique pour accélérer le dégivrage. Vous pouvez endommager le plastique.

 N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

 L'appareil frigorifique doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage.

 Risque de dommages corporels et matériels. L’appareil frigorifique

étant très lourd, transportez-le à deux personnes.

 Les projections de fluide frigorigène peuvent provoquer des lésions oculaires ! N'endommagez aucune partie du circuit frigorifique, par exemple en

– perçant les conduits de fluide frigorigène de l'évaporateur ; – pliant les conduits ; – grattant les revêtements de surface. Symbole sur le compresseur (selon modèle) Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal.

 L'huile dans le compresseur peut être mortelle en cas d'ingestion et de pénétration dans les voies respiratoires.

Nos emballages protègent votre appareil frigorifique des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage. En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Votre revendeur reprend vos emballages.

Mise au rebut de l’ancien appareil

Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière non conforme, vous risquez de nuire à la santé des personnes et à l’environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères.

responsable de la suppression des

éventuelles données à caractère personnel figurant sur l’ancien appareil à éliminer. Veillez à ce que les tubulures de votre appareil frigorifique ne soit pas endommagées en attendant son évacuation en vue de son élimination dans le respect des normes environnementales. On évitera ainsi que l’agent réfrigérant contenu dans le circuit et l’huile contenue dans le compresseur ne soient libérés dans l’environnement. Afin de prévenir tout risque d’accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu’à son enlèvement. Vous trouverez les informations s’y rapportant au chapitre “Consignes de sécurité et mises en garde” du présent mode d’emploi.

Faites appel au service d’enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécialement dédié à l’élimination de ce type d’appareil. Vous êtes légalement

Près d'une source de chaleur chaleur (chauffage, cuisinière). (chauffage, cuisinière).

Réglage de la température

Température ambiante idéale d'env. 20 °C.

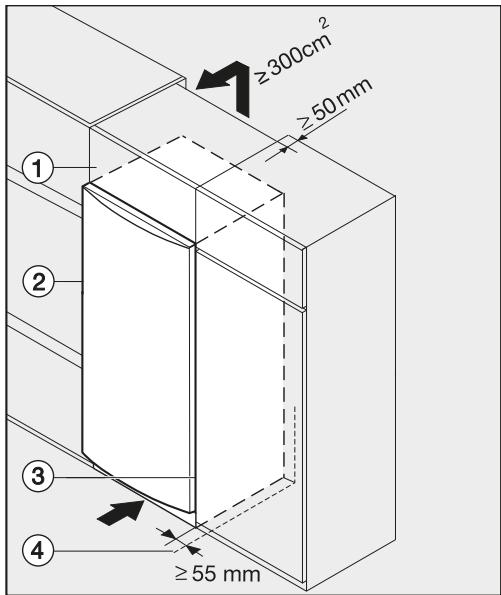

Ne recouvrez pas les fentes d'aération et de ventilation et dépoussiérez régulièrement.

Fentes d'aération et de ventilation obstruées ou empoussiérées.

Dépoussiérage du compresseur et de la grille métallique

(échangeur thermique) situés à l'arrière de l'appareil au moins une fois par an.

Dépôts de poussière sur le compresseur et la grille métallique (échangeur thermique).

Congélateur -18 °C Réglage de la température sur une valeur basse : plus la température du réfrigérateur/ congélateur est basse, plus la consommation d'énergie est

élevée ! Le fait d'ouvrir souvent et longtemps la porte entraîne une déperdition de froid et un afflux d'air ambiant chaud. L'appareil frigorifique essaie de se refroidir et la durée de fonctionnement du compresseur augmente.

Lorsque vous faites vos courses, emportez un sac isotherme et rangez-y les aliments le plus vite possible.

Laissez refroidir les boissons et les aliments chauds avant de les ranger dans l'appareil frigorifique.

Les plats chauds et les aliments réchauffés à la température extérieure apportent de la chaleur à l'intérieur de l'appareil frigorifique. L'appareil frigorifique essaie de se refroidir et la durée de fonctionnement du compresseur augmente.

Emballez les aliments avant de les ranger.

L'évaporation et la condensation de liquides à l'intérieur de la partie congélateur contribue

à une moindre performance de la production de froid.

Pour une meilleure ventilation de l'appareil, ne surchargez pas les compartiments.

Une mauvaise circulation d'air contribue à une moindre performance de la production de froid.

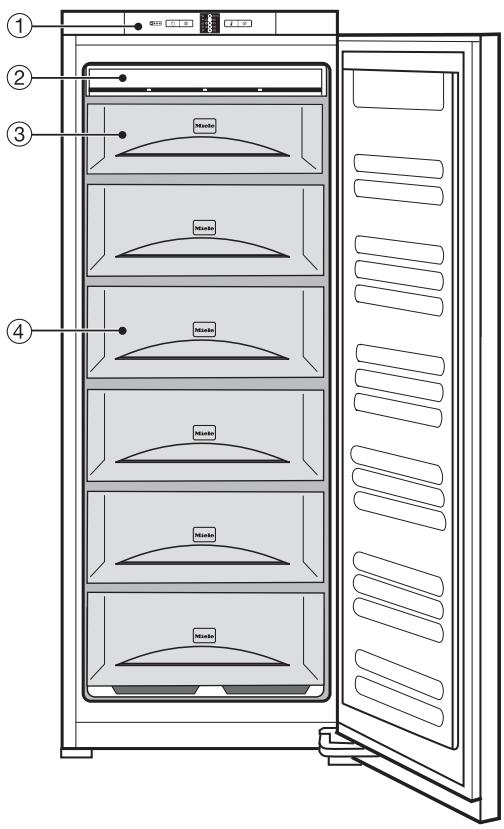

Cette illustration présente un modèle d'appareil à titre d'exemple.

Miele propose une gamme d'accessoires et de produits de nettoyage et d'entretien conçus pour votre appareil. Vous pouvez commander des accessoires en option sur la boutique en ligne shop.miele.be ou adressez-vous à votre revendeur ou au service aprèsvente Miele (voir fin du mode d'emploi). Chiffon microfibre multi-usage Le chiffon microfibre permet d'éliminer facilement traces de doigts et salissures légères sur les façades en inox, bandeaux de commande, fenêtres, meubles, vitres de voiture, etc. Kit MicroCloth Le kit MicroCloth contient un chiffon multi-usage, un essuie-verres et un chiffon lustrant. Ces chiffons sont particulièrement résistants. Ils contiennent des microfibres très fines qui assurent une haute performance de nettoyage.

Première mise en marche

 Retirez tous les matériaux d'emballage de l'intérieur. Film de protection L'appareil est muni d'un film plastique qui sert de protection pendant le transport.  Retirez ce film plastique après avoir installé l'appareil à l'emplacement souhaité. Nettoyer l'appareil frigorifique Respecter les instructions correspondantes mentionnées au chapitre “Nettoyage et entretien”.  Nettoyez l'intérieur de l'appareil et les accessoires.

Mise en marche et arrêt de l'appareil frigorifique

Vous pouvez déposer les aliments dans la zone de décongélation une fois que la température de cette zone est passée sous le seuil des -18 °C.  Appuyez sur la touche . L'appareil commence à refroidir et l'affichage de la température indique la température souhaitée. L'affichage de la température et le symbole de l'alarme  clignotent jusqu'au moment où la température souhaitée est atteinte.

Extinction de l’appareil de froid

 Appuyez sur la touche  jusqu’à ce que l’affichage s’éteigne. Si ce n’est pas possible, le verrouillage s’enclenche (voir chapitre “Autres réglages”, paragraphe “Activer/Désactiver le verrouillage”). Le refroidissement s’arrête.

En cas d’absence prolongée

En cas d’arrêt prolongé de l’appareil frigorifique, de la moisissure risque de se former si la porte de l’appareil reste fermée et si l’appareil n’a pas été nettoyé. Nettoyez impérativement l’appareil frigorifique. Si l’appareil frigorifique doit rester longtemps sans fonctionner, respectez les consignes suivantes :  Éteignez l’appareil frigorifique.  Débranchez la fiche de raccordement de l’appareil ou désactivez le fusible de l’installation électrique.  Nettoyez l'appareil frigorifique et laissez les portes de l'appareil ouvertes afin d'aérer suffisamment et d'éviter ainsi la formation de mauvaises odeurs.

Choix de la bonne température

Il est primordial de sélectionner la bonne température afin de bien conserver les aliments. Ceux-ci s’abîment vite sous l’action de micro-organismes. Une bonne température de conservation peut retarder, ou empêcher leur dégradation. La température influence la vitesse de développement des micro-organismes. Plus la température baisse et plus ce processus ralentit.

Régler la température

Pour congeler des produits frais et stocker des aliments sur le long terme, une température de -18 °C est nécessaire. À cette température, la prolifération des micro-organismes est en grande partie jugulée. Dès que la température dépasse les -10 °C, la dégradation par les micro-organismes commence et les aliments se tiennent moins longtemps.

Pour cette raison, ne recongelez les aliments entièrement ou partiellement décongelés que lorsqu’ils ont été cuisinés (cuits ou rôtis). La plupart des micro-organismes sont détruits par les températures élevées.

La valeur de température change continuellement. Si le réglage -32 °C est atteint, le défilement reprend à -15 °C.

La température à l’intérieur de l’appareil augmente :

Le réglage plus froid de la température dans la petite plage de température a

été accepté mais ce n'est pas visible dans l'affichage de température.

– en fonction de la fréquence et la durée d’ouverture de porte,

 Appuyez plusieurs fois sur la touche de réglage de la température, jusqu'à ce que la température souhaitée apparaisse dans l'affichage de la température.

La première fois que vous appuyez sur la touche, la dernière température réglée clignote.

Dans une certaine plage de température indiquée (par ex. entre -15 et

-18 °C), il est possible d'abaisser légèrement la température :  Appuyez sur la touche de réglage de température, jusqu'à ce - 15 °C soit indiquée au niveau de l'affichage.  Appuyez encore pendant env. 5 secondes la touche pour régler la température.

– en fonction de la quantité d’aliments conservés,

– en fonction de la chaleur des aliments mis à refroidir, – en fonction de la température ambiante de la pièce où est installé l’appareil. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites. 21

Choix de la bonne température

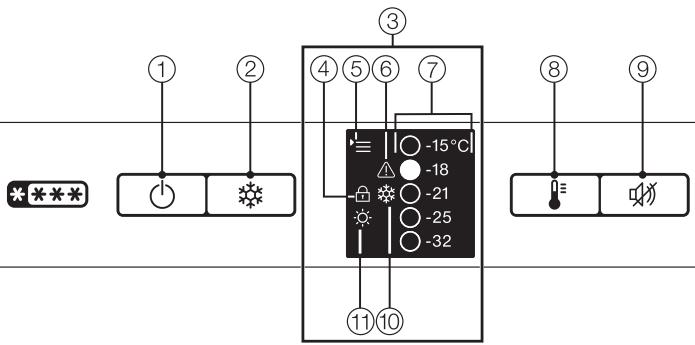

Affichage de la température L'affichage de température sur le bandeau de commande indique toujours la température souhaitée. Vous pouvez régler une température comprise entre -15 °C et -32 °C. L'affichage de la température clignote : – si la température de la pièce dépasse les limites de la plage de température autorisée, par exemple une fois que l'appareil a été activé, – si vous modifiez la température, – si la température a grimpé de plusieurs degrés, c'est une indication de perte de froid. Cette perte de froid à court terme est sans risque si elle est provoquée par le fait que : – la porte de l'appareil reste ouverte plus longtemps, par ex. pour retirer ou ranger une plus grande quantité de produits surgelés, – vous congeliez des produits frais. Dès que la température descend et atteint env. -10 °C, l'affichage de température cesse de clignoter.

Utilisation de la fonction SuperFrost

Vous pouvez activer la fonction SuperFrost .

Fonction SuperFrost 

Afin de congeler de manière optimale des aliments frais, vous devez activer la fonction SuperFrost au préalable. Celleci vous permet de congeler les aliments à cœur rapidement afin de préserver leurs valeurs nutritives, leurs vitamines, leur aspect et leur goût.

Remarque : Pour économiser l’énergie, vous pouvez désactiver vous-même la fonction SuperFrost, dès qu’une température de congélation constante de

-18 °C est atteinte. Contrôlez la température régnant dans la zone de congélation. Lorsque la fonction SuperFrost est désactivée, l’appareil de froid fonctionne à nouveau à la puissance normale. Activation de la fonction SuperFrost

 Appuyez sur la touche SuperFrost .

Si vous voulez utiliser la capacité maximale de congélation, la fonction SuperFrost doit être enclenchée 24 heures à l’avance.

La température à l'intérieur de l'appareil diminue, car celui-ci fonctionne avec sa capacité de refroidissement maximale.

Désactivation de la fonction SuperFrost  Appuyez sur la touche SuperFrost . Le symbole SuperFrost  disparaît. L'appareil recommence alors à fonctionner normalement.

Dès que SuperFrost est activé, l’appareil de froid fonctionne à la puissance frigorifique maximale et la température diminue.

La fonction SuperFrost se désactive automatiquement au bout de 65 heures environ. La durée jusqu’à la désactivation de la fonction dépend de la quantité d’aliments frais stockés.

Alarme de température et de porte

L'appareil est équipé d'une alarme sonore pour éviter que la température n'augmente sans que l'on s'en aperçoive et afin d'éviter une perte d'énergie si la porte de l'appareil devait rester ouverte.

Alarme de température

Si la température de congélation atteint un niveau trop élevé, l’affichage de température et le symbole d’alarme  clignotent à l’écran. En outre, un signal sonore retentit. L’appareil de froid détecte une température considérée comme trop élevée en fonction de la température programmée. Le signal sonore et visuel se déclenche entre autres dans les cas suivants : – lorsque vous allumez l’appareil de froid mais que la température dans l’appareil s’écarte trop de la zone de température programmée, – lorsque trop d’air chaud pénètre dans la zone de décongélation au moment où la porte sera ouverte pour sortir ou ranger des produits surgelés, – lorsque vous congelez de grosses quantités d’aliments, – lorsque vous congelez des produits frais encore chauds, – après une panne de courant, – lorsque l’appareil de froid est défectueux.

Dès que l’appareil n’est plus en état d’alarme, le signal sonore s’arrête, l’affichage de température se rallume et reste fixe, et le symbole d’alarme  s’éteint.

à la consommation. Si la température est remontée audessus de -18 °C pendant une durée prolongée, vos produits surgelés peuvent commencer à décongeler. Par conséquent, la durée de conservation est réduite. Vérifiez que vos produits surgelés n’ont pas commencé à décongeler. Dans ce cas, consommez ces aliments au plus vite ou faites-les cuire (ou rôtir) avant de les recongeler.

Si la porte de l'appareil reste ouverte plus de 60 secondes, un signal sonore retentit. L'alarme cesse de sonner dès que l'on referme la porte.

Désactivation du signal d'alarme

Si le signal sonore vous dérange, vous pouvez le désactiver manuellement.  Appuyez sur la touche . Le signal sonore s'éteint. En cas d'alarme de température, le symbole  reste allumé jusqu'à ce que l'appareil ne soit plus en état d'alarme.

Mode réglages Certains réglages de l'appareil ne peuvent s'effectuer qu'en mode Réglages. Variation de la luminosité de l'écran

Plus il y a de zones d’affichage de température qui clignotent, plus claire est la luminosité de l’écran.

Activation et désactivation du verrouillage

Il est décrit par la suite comment vous parvenez dans le mode Réglages et comment vous modifiez les réglages. Réglage de la luminosité de l’écran  Vous pouvez adapter la luminosité de l’écran d’affichage à l’éclairage ambiant. La luminosité de l’écran peut être réglée sur 5 niveaux. L’appareil est réglé par défaut à l’usine sur le niveau 1.

Le symbole de luminosité  clignote.

Le nouveau réglage a été validé. Pour quitter le mode Réglages :  Appuyez sur la touche Marche/Arrêt . ou  Patientez 5 minutes. Le symbole de menu , et le symbole de luminosité  s’éteignent. L’affichage de température indique la température souhaitée.

 Appuyez sur la touche SuperFrost  pendant env. 5 secondes.

Le symbole de menu  s’allume. Le mode Réglages est désormais activé. Le symbole de verrouillage  clignote.  Appuyez sur la touche de réglage de température , pour appeler la fonction de luminosité de l’écran d’affichage. Le symbole de verrouillage  s’éteint et le symbole luminosité  clignote.  Appuyez brièvement sur la touche SuperFrost  pour validation. Le symbole de luminosité  s’allume. 25

Activation/Désactivation du verrouillage  Le verrouillage vous permet de prévenir tout arrêt involontaire de l’appareil de froid. – Activation du verrouillage  Appuyez sur la touche SuperFrost  pendant env. 5 secondes. Le symbole de menu  s’allume. Le mode Réglages est désormais activé. Le symbole de verrouillage  clignote.  Appuyez brièvement sur la touche SuperFrost  pour accéder à la fonction de verrouillage. Le symbole de verrouillage  est allumé. Les zones d’affichage de température -15 °C et -21 °C s’allument.  Appuyez brièvement sur la touche SuperFrost  pour enclencher la fonction de verrouillage. Le symbole de verrouillage  clignote. Les zones d’affichage de température -15 °C et -21 °C s’éteignent. Le symbole de verrouillage  est allumé.  Pour quitter le mode Réglages, appuyez sur la touche Marche/Arrêt . ou  Patientez 5 minutes. Le symbole de menu s’éteint et l’affichage de température indique la température souhaitée. Le symbole de verrouillage  est allumé.

Le symbole de verrouillage  clignote.  Appuyez brièvement sur la touche SuperFrost  pour accéder à la fonction de verrouillage. Le symbole verrouillage  s’allume, et la zone de l’affichage de température -18 °C s’allume.  Appuyez brièvement sur la touche SuperFrost  pour désactiver la fonction de verrouillage. Le symbole de verrouillage  clignote. La zone de l’affichage de température -18 °C s’éteint.  Pour quitter le mode Réglages, appuyez sur la touche Marche/Arrêt . ou  Patientez 5 minutes. Le symbole de menu  s’éteint et l’affichage de température indique la température souhaitée. Le symbole de verrouillage  n’est plus allumé.

Congélation et conservation

Capacité maximale de congélation Pour que la congélation des aliments s'effectue le plus rapidement possible, il convient de ne pas dépasser la capacité maximale de congélation. Vous trouverez la capacité maximale de congélation en 24 heures sur la plaque signalétique : “Capacité de congélation ... kg/24 h”. La capacité de congélation maximale indiquée a été déterminée en conformité avec la norme DIN EN ISO 15502.

Processus de congélation pour les produits frais.

Les aliments frais doivent être congelés à cœur aussi rapidement que possible, afin d'en conserver la valeur nutritive, les vitamines, l'aspect et le goût. Plus les aliments sont congelés lentement, plus la quantité de liquide qui s'échappe de chaque cellule est importante. Les cellules se recroquevillent alors. Lors de la congélation, seule une partie du liquide qui s'est échappée peut retourner dans les cellules. Concrètement, ceci signifie que la perte de saveur des aliments est plus importante. Ceci se manifeste par la flaque d'eau qui se forme autour de l'aliment lorsque vous le décongelez.

dans les cellules, et la perte de jus est moindre. Seule une petite tache d'eau se forme.

Conservation de produits surgelés

Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez recongeler les aliments qu’après les avoir cuisinés (cuire ou rôtir). Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l’achat dans le magasin : – si l’emballage n’est pas abîmé, – la date limite de conservation et – la température des zones de réfrigération dans lesquelles l’aliment est vendu. Si la température est supérieure à -18 °C, les produits surgelés se conserveront moins longtemps.  Prenez les produits surgelés en dernier et transportez-les dans un sac isotherme ou du papier journal.  Rangez vos produits surgelés immédiatement dans le congélateur.

Si les produits sont congelés rapidement, le liquide a moins de temps pour s'échapper des cellules et passer dans les cavités. Les cellules se recroquevillent bien moins. Lors de la décongélation, la faible quantité de liquide qui est passée dans les cavités peut revenir

Congélation et conservation

Congeler des aliments Ne congelez que des aliments frais et de première qualité ! Conseils pour la congélation – Peuvent être congelés : la viande fraîche, la volaille, le gibier, le poisson, les légumes, les fines herbes, les fruits crus, les produits laitiers, le pain et les pâtisseries, les restes, le jaune d'œuf, le blanc d'œuf et de nombreux plats cuisinés.

rement les plats cuisinés. Certaines

épices changent l'intensité de leur goût lors de la congélation. – Faites refroidir les boissons et aliments chauds avant de les mettre dans l'appareil frigorifique. Vous éviterez ainsi que les produits déjà congelés ne se réchauffent à leur contact et que votre consommation d'énergie n'augmente. Emballer les aliments à congeler  Portionnez les aliments à congeler.

– Ne peuvent pas être congelés : les grappes de raisin, les salades vertes, les radis, le raifort, la crème aigre, la mayonnaise, les œufs entiers dans leur coquille, les oignons, les pommes et les poires crues.

– Emballages recommandés

– N'assaisonnez pas les aliments crus et les légumes blanchis avant de les congeler et n'assaisonnez que légè-

– des bandes adhésives spéciales pour la congélation.

Remarque : Vous pouvez bien entendu utiliser un appareil pour souder les sacs et films de congélation.  Inscrivez le contenu et la date de congélation sur l'emballage. Avant la congélation  Si vous devez congeler plus de 2 kg de produits frais, activez la fonction SuperFrost (voir chapitre “Utilisation de la fonction SuperFrost”) au moins quelques heures avant de ranger les aliments dans le congélateur. Les produits surgelés déjà stockés reçoivent donc une réserve de froid. Entreposer les produits surgelés

 Risque de dommages dû à des charges trop lourdes.

Une charge trop lourde peut entraîner des dommages sur le tiroir de congélation/la tablette en verre. Les charges maximales suivantes doivent être respectées : – tiroir de congélation supérieur = 15 kg – tiroir de congélation inférieur = Congeler les aliments dans les tiroirs de congélation inférieurs.  Disposez les aliments à congeler à plat sur le fond des tiroirs de congélation afin que la congélation à cœur se fasse le plus rapidement possible. – Déposer la quantité d'aliments à congeler maximale (voir plaque signalétique) Si les fentes du ventilateur sont dégagées, la performance de refroidissement est réduite et la consommation d'énergie augmente. Veillez à ne pas recouvrir les fentes du ventilateur lorsque vous déposez des produits congelés.  Retirez les tiroirs de congélation supérieurs.  Disposez les produits surgelés de manière à ce qu'ils occupent la plus grande surface possible sur les tablettes en verre, afin qu'ils congèlent le plus vite possible jusqu'à leur centre. Après le processus de congélation :  Déposez les aliments congelés dans le tiroir de congélation et réinsérez-le.

 Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc.

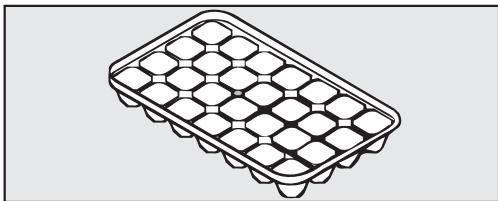

Utiliser les accessoires

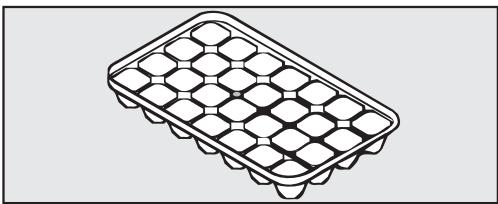

Préparation de glaçons

– au four en mode “Chaleur tournante” ou “Décongélation”

– à température ambiante – dans le réfrigérateur (le froid sera utilisé pour refroidir les autres aliments) – dans le four à vapeur Vous pouvez faire cuire les morceaux de viande ou de poissons plats partiellement décongelés dans une poêle chaude. Disposez les tranches de viande et de poisson (par ex. viande hachée, poulet, filet de poisson) de sorte qu'elles n'entrent pas en contact avec d'autres aliments. Recueillez l'eau de décongélation et éliminez-la soigneusement. Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert. Les légumes congelés peuvent être plongés tels quels dans de l'eau bouillante, de l'huile ou de la graisse chaude. Comme la structure cellulaire change, le temps de cuisson est un peu plus court que pour des légumes frais.

 Remplissez le bac à glaçons à trois quarts avec de l'eau et posez-le sur le fond du compartiment de congélation.

 Aidez-vous d'un objet à bout rond, un manche de cuillère par exemple, pour détacher le bac à glaçons. Remarque : Les glaçons pourront plus facilement être retirés du bac à glaçons si vous passez rapidement le bac sous l'eau.

Congélation et conservation

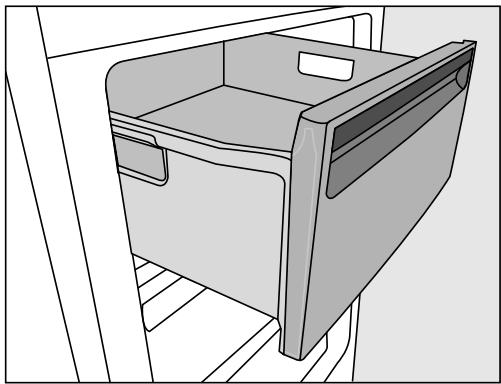

Utilisation de la tablette de congélation Vous pouvez utiliser le tiroir de congélation supérieur de votre appareil de froid comme tablette de congélation. Vous pouvez congeler en douceur les baies, les herbes, les légumes et autres petits aliments sur votre tablette de congélation. Les aliments congelés conservent leur forme et les petits morceaux ne gèlent pas en bloc.

Aménagement intérieur

Retirer le tiroir et la tablette en verre Les tiroirs peuvent être sortis complètement pour les charger, les décharger ou tout simplement pour les nettoyer. Vous pouvez également agrandir la zone de congélation de manière flexible. Pour stocker des aliments plus volumineux (par exemple, une dinde ou du gibier), vous pouvez retirer les tablettes en verre entre les tiroirs de congélation.

 Répartissez les produits surgelés sur la tablette de congélation sans les coller.

Laissez congeler les aliments pendant 10 à 12 heures. Ensuite, remplissez-les dans des sacs congélation ou des contenants et placez-les dans les tiroirs du congélateur.

 Sortez les tiroirs jusqu'à la butée puis soulevez-les vers vous.

 Soulevez légèrement la tablette en verre puis glissez-la doucement vers l'avant.

Grâce au dégivrage automatique, le congélateur ne se remplit jamais de glace. Ce système n'entraîne en aucun cas la décongélation des aliments stockés dans l'appareil !

Nettoyage et entretien

Veuillez vous assurer que l’eau ne pénètre pas dans l’électronique.

 Risque de dommages en cas de pénétration d’humidité.

La vapeur du nettoyeur vapeur peut endommager les plastiques et les composants électriques. N’utilisez en aucun cas de nettoyeur vapeur pour nettoyer l’appareil de froid. La plaque signalétique apposée à l’intérieur de l’appareil de froid ne doit pas être enlevée. Elle est nécessaire en cas de panne.

Conseils concernant les détergents

À l'intérieur de l'appareil, n'utilisez que des produits de nettoyage et d'entretien qui ne présentent aucun risque pour les aliments. Pour éviter d'endommager toutes les surfaces en les nettoyant, n'utilisez pas : – de détergents à base de soude, d'ammoniac, d'acide ou de chlorure, – de produit anti-calcaire, – de détergent abrasif, comme la poudre, la crème à récurer ou les pierres de nettoyage, – de détergents contenant des solvants, – de produit nettoyant pour inox, – de liquide vaisselle, – de sprays nettoyants pour four , – de produit à vitres, – d'éponge et de brosse abrasive (par ex. éponge à récurer) – de gomme de nettoyage, – de grattoir métallique acéré. Pour le nettoyage, nous vous conseillons une éponge propre avec de l'eau tiède additionnée d'un peu de produit vaisselle. Pour plus d'informations sur le nettoyage, veuillez vous reporter aux pages suivantes.

Nettoyage et entretien

Préparation de l’appareil de froid au nettoyage  Éteignez l’appareil de froid. L’affichage de température s’éteint, et la production de froid s’arrête.  Débranchez la fiche de raccordement de l’appareil ou désactivez le fusible de l’installation électrique.

Nettoyer l'intérieur de l'appareil et les accessoires

L’appareil de froid doit être nettoyé régulièrement (2 fois par an environ). Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

 Sortez tous les aliments qui se trouvent dans l’appareil de froid. Entreposez-les dans un endroit frais.

Procédez au dégivrage lorsque

 Retirez les tiroirs de congélation et les tablettes en verre pour les nettoyer.

– le taux d’humidité de la pièce et la température ambiante sont faibles

 Démontez toutes les pièces amovibles se trouvant à l’intérieur de l’appareil pour les nettoyer.

 Nettoyez l'intérieur à l'aide d'une

éponge propre, d'eau tiède et d'un peu de liquide vaisselle.

– peu ou pas d’aliments se trouvent dans la zone de congélation,

 Rincez ensuite à l'eau claire puis séchez avec un chiffon.

 Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Nettoyage et entretien

Les pièces suivantes ne vont pas au lave-vaisselle : – tous les tiroirs et couvercles des tiroirs (selon modèle)  Nettoyez ces accessoires à la main.

 Risque de dommages à cause de température trop élevée du lavevaisselle.

Les pièces de l'appareil frigorifique peuvent être rendues inutilisables, par ex. en se déformant, par un nettoyage au lave-vaisselle à une température supérieure à 55 °C. Sélectionnez exclusivement des programmes de lave-vaisselle à une température inférieure à 55 °C pour les pièces adaptées au lave-vaisselle. Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomates ou le ketchup sont susceptibles de se décolorer au lave-vaisselle. Cette coloration n’altère en rien la robustesse des éléments concernés.

Nettoyer la façade et les parois latérales

Des dépôts déjà incrustés sont plus difficiles, voire impossibles à retirer. Les surfaces sont susceptibles de se décolorer ou de s'altérer. Nous recommandons d'éliminer les salissures présentes sur la façade et les parois latérales le plus vite possible. Toutes les surfaces sont sensibles aux rayures et risquent de se tacher au contact de produits de nettoyage inappropriés. Veuillez consulter la section “Conseils pour l'entretien” au début du présent chapitre.  Nettoyez la façade de l'appareil à l'aide d'un carré vaisselle propre, de produit vaisselle et d'eau chaude. Vous pouvez également utiliser un chiffon propre et humide en microfibres, sans détergent.  Rincez ensuite à l'eau claire puis séchez avec un chiffon doux.

Les pièces suivantes peuvent être mises au lave-vaisselle :

– les clayettes (sans les baguettes) – le bac à glaçons

Nettoyage et entretien

Nettoyer les ouvertures d'aération

Au dos : nettoyer le compresseur et la grille métallique

Les dépôts de poussière augmentent la consommation énergétique.

Les dépôts de poussière augmentent la consommation énergétique.

 Nettoyez régulièrement la grille d'aération à l'aide d'un pinceau ou de l'aspirateur (utilisez pour ce faire par ex. la brosse à meuble des aspirateurs Miele).

 Risque de dommages à cause

Nettoyer le joint de porte

 Risque de dommages dû à un nettoyage incorrect. L’entretien du joint de porte avec des grasses ou des huiles, peuvent rendre le joint poreux. Ne traitez jamais le joint de la porte avec des huiles ou des graisses.  Nettoyez régulièrement le joint à l’eau claire uniquement puis séchez-le soigneusement à l’aide d’un chiffon.

de nettoyage incorrect.

Le compresseur et la grille métallique situés à l'arrière de l'appareil frigorifique (échangeur thermique) doivent être dépoussiérés au moins une fois par an.

Nettoyage et entretien

Mettre l'appareil en service après son nettoyage  Remettez les tablettes dans l'appareil.  Rebranchez l'appareil frigorifique puis mettez-le en marche.  Pour accélérer la production de froid de la zone de congélation, activez la fonction SuperFrost pendant quelque temps.  Dès que la température de la zone de congélation est suffisamment redescendue, insérez-y les tiroirs de congélation qui contiennent les aliments et fermez la porte de l'appareil.  Désactivez manuellement la fonction SuperFrost dès qu'une température constante d'au moins -18 °C est atteinte dans le congélateur.

Dans bon nombre de cas, vous économiserez ainsi du temps et de l’argent car vous n’aurez pas besoin de faire appel au SAV. Les tableaux suivants vous aideront à déceler la cause d’un défaut ou d’une anomalie et à y remédier. En cas de panne ou d'anomalie, évitez d'ouvrir la porte de l'appareil afin de réduire au maximum la perte de froid. Problème

L'appareil ne refroidit pas.

L’appareil de froid n’est pas allumé.

 Allumez l'appareil. La fiche d'alimentation n'est pas correctement branchée dans la prise ou la fiche de l'appareil n'est pas correctement enfoncée dans la prise de l'appareil.  Enfoncez bien la fiche de l'appareil dans la prise et enfoncez correctement la fiche de l'appareil dans la prise. Le fusible de l'installation domestique s'est déclenché. Vérifiez si l'appareil frigorifique, la tension domestique ou un autre appareil sont défectueux.  Contacter un électricien ou le service après-vente.

Le compresseur fonctionne en continu.

Il n'y a pas d'anomalie. Pour économiser de l'énergie, le dispositif de réfrigération tourne au ralenti lorsque les besoins sont moindres. La durée de fonctionnement du compresseur augmente en conséquence.

Le compresseur fonctionne de plus en plus souvent et de plus en plus longtemps et la température à l’intérieur de l’appareil de froid est trop basse.

Les fentes d’aération et de ventilation sont obstruées et les fentes d’aération et de ventilation, le compresseur et la grille métallique (échangeur thermique) à l’arrière de l’appareil de froid sont empoussiérés.

 Ne recouvrez pas les fentes d’aération et d’évacuation de l’air.  Dépoussiérez régulièrement les fentes d’aération et d’évacuation de l’air, le compresseur et l’échangeur thermique. La porte de l’appareil a été ouverte trop souvent ou vous avez congelé de grosses quantités d’aliments frais.

 Ouvrez la porte de l’appareil uniquement quand cela est nécessaire et le moins longtemps possible. La température se règle automatiquement de nouveau sur la valeur sélectionnée. La porte de l’appareil n’est pas fermée correctement. Il est possible que la zone de congélation soit obstruée par une épaisse couche de glace.  Fermez la porte de l’appareil. La température se règle automatiquement de nouveau sur la valeur sélectionnée. Si une couche épaisse de glace s’est déjà formée, la production de froid diminue, ce qui fait augmenter la consommation d’énergie.  Dégivrez l’appareil de froid et nettoyez-le. La température ambiante est trop élevée. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps.  Suivez les indications du chapitre “Installation”, section “Conseils d’installation – Lieu d’installation”. La température de l’appareil de froid est réglée sur une valeur trop basse.  Corrigez les réglages de température. Une plus grande quantité d’aliments a été mise à congeler à la fois.  Suivez les indications du chapitre “Congélation et conservation”. La fonction SuperFrost est encore activée.  Pour économiser de l’énergie, vous pouvez désactiver manuellement la fonction SuperFrost.

à congeler en une seule fois, – l'humidité de l'air ambiant est élevée.  Maintenez la porte de l'appareil autant que possible fermée. Le système NoFrost dégivrera automatiquement la couche de glace en l'espace de quelques jours. La LED située à côté du compresseur, à l'arrière, au bas de l'appareil frigorifique, clignote (selon le modèle). L'électronique du compresseur est équipée d'un affichage de fonctionnement et de témoins de contrôle LED de diagnostic d'anomalie.

Le voyant de contrôle clignote plusieurs fois toutes les 5 secondes.

Il y a une anomalie.  Contactez le service après-vente. Le voyant de contrôle clignote régulièrement toutes les 15 secondes. Il n'y a pas d'anomalie. Le clignotement est normal.

Messages affichés Message Le mode expo est activé. Il permet aux revendeurs de présenter l'appareil sans que celui-ci produise du froid. Ce réglage n'est d'aucune utilité au particulier.  Demandez au service après-vente comment désactiver le mode exposition.

 s'allume à l'écran et il Le verrouillage est activé. est impossible d'utiliser  Déverrouillez brièvement l'appareil ou désactivez l'appareil. complètement le verrouillage (voir chapitre “Autres réglages”, section “Activer/désactiver le verrouillage”).

L’alarme se met à sonner et  clignote à l’écran avec l’affichage de la température.

L’alarme de température a été activée (voir chapitre

“Alarme de température et alarme de porte”). La température dans l’appareil de froid est trop chaude ou trop froide. Voici quelques causes possibles : – La porte de l’appareil a été ouverte trop souvent. – Vous avez congelé une grande quantité d’aliments sans activer la fonction SuperFrost. – Il y a eu une panne de courant prolongée (coupure de courant).  Remédiez à l’état d’alarme.  s’éteint. Selon la température, contrôlez si les aliments sont déjà partiellement, voire entièrement décongelés. Si tel est le cas, faites cuire ou rôtir les aliments avant de les recongeler.

Un signal sonore retentit.

L'alarme de porte s'est déclenchée.

 Fermez la porte de l'appareil. Le signal sonore s'arrête.

 clignote sur l'écran d'affichage avec l'affichage de température.

Une anomalie s'affiche : il y a une anomalie.

 Contacter le service après-vente.

Les produits congelés collent à l'appareil.

L'emballage des aliments n'était pas sec lors du rangement dans le congélateur.

 Décollez-le avec un objet plat et non pointu, un manche de cuillère par exemple.

Les parois externes de Il n'y a pas d'anomalie. La chaleur dégagée par le l'appareil sont chaudes. processus de réfrigération est réutilisée pour empêcher la formation de condensation.

Des bouteilles ou des récipients se touchent. Déplacez-les légèrement afin qu'ils ne se touchent plus.

Vous pouvez réserver une intervention du SAV Miele en ligne, sur www.miele.com/service.

Les numéros de téléphone du SAV Miele sont indiqués à la fin de ce document. Veuillez indiquer au SAV la désignation du modèle et le numéro de fabrication (N° fab./SN/N°). Ces deux indications figurent sur la plaque signalétique. La plaque signalétique est située à l'intérieur de l'appareil.

La durée de garantie est de 2 ans. Pour plus d'informations reportez-vous aux conditions de garantie fournies auprès du service après-vente Miele.

à l'appareil frigorifique.

Ne placez pas les appareils émettant de la chaleur, par ex. un mini-four, un réchaud électrique ou un grille-pain, sur l'appareil frigorifique.

 Risque d'incendie et de dommages provoqué par des flammes non recouvertes.

Les flammes non recouvertes peuvent mettre le feu à l'appareil frigorifique. Tenez les flammes non recouvertes, par ex. une bougie, éloignées de l'appareil frigorifique. Installation côte à côte

 Risque de dommages dû à la condensation sur les parois extérieures de l'appareil.

Lorsque l'air est très humide, de la condensation peut se former sur les parois extérieures de l'appareil et entraîner la formation de corrosion. Il est recommandé de ne pas placer un appareil frigorifique à proximité d'autres modèles. Cet appareil frigorifique ne doit pas être installé en combinaison “side-byside” (côte à côte), car il n'est pas équipé de résistances intégrées dans les parois latérales.

Si vous souhaitez placer plusieurs appareils de froid l’un à côté de l’autre, il faut respecter une distance de 100 mm entre les appareils.

Informez-vous auprès de votre revendeur pour savoir quelle combinaison est possible avec votre appareil. Lieu d’installation Choisissez une pièce très peu humide que vous pouvez aérer facilement. Au moment de choisir le lieu d'installation, gardez à l'esprit que la consommation énergétique de l'appareil augmente lorsqu'il est à proximité immédiate d'un chauffage, d'une cuisinière ou de toute autre source de chaleur. Évitez également une exposition directe au soleil. Plus la température ambiante est élevée, plus le compresseur doit fonctionner longtemps et plus l'appareil consomme d'énergie. Lors de l'installation de l'appareil, contrôlez également les points suivants : – La prise ne doit pas se trouver derrière l'appareil et doit rester accessible en cas d'urgence. – La prise et le câble réseau ne doivent pas toucher le dos de l'appareil frigorifique, car les vibrations de l'appareil frigorifique risqueraient de les endommager. – Évitez également de brancher d'autres appareils sur des prises installées au dos de cet appareil frigorifique.

En prévention, nous recommandons d’installer l’appareil frigorifique dans une pièce sèche et/ou climatisée et suffisamment aérée.

Une fois l’installation effectuée, assurez-vous que la porte de l’appareil ferme correctement, que les fentes d’aération et d’évacuation d’air ne sont pas recouvertes et que l’appareil frigorifique a été correctement installé. Classe climatique L'appareil est conçu pour fonctionner pour une classe climatique donnée (température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique à l'intérieur de l'appareil. Une température ambiante plus basse entraîne l'arrêt prolongé du compresseur. Cela peut provoquer une augmentation de la température à l'intérieur de l'appareil et engendrer des dommages. La classe climatique est indiquée sur la plaque signalétique située à l’intérieur de l’appareil.

Contrôlez que l'appareil frigorifique reçoit suffisamment d'air et peut

évacuer l'air chaud. Respectez impérativement les consignes concernant les fentes d'aération et d'évacuation de l'air. Les fentes d'aération et d'évacuation d'air ne doivent jamais être recouvertes ni obstruées.

Monter les entretoises murales jointes

Afin de respecter les indications relatives à la consommation d'électricité et d'éviter la formation de condensation lorsque la température ambiante est élevée, utilisez les entretoises murales. Prévoyez une augmentation de la profondeur de l'appareil de 35 mm environ une fois les entretoises murales montées. Le fait de ne pas les monter n'a aucune incidence sur le fonctionnement de l'appareil. Toutefois, un écart réduit entre l'appareil et le mur augmente légèrement la consommation d'énergie.

L’air présent sur la face arrière de l’appareil frigorifique a tendance à se réchauffer.

 Montez les entretoises murales du côté haut gauche et droit au dos de l’appareil, à côté du compresseur. Installer l’appareil frigorifique

 Risque de dommages corporels et matériels dû au basculement de l’appareil frigorifique.

Si l’appareil frigorifique est installé par une personne seule, il existe un risque élevé de dommages corporels et matériels. Faites impérativement appel à une deuxième personne pour installer l’appareil frigorifique. 47

Le déplacement de l’appareil frigorifique peut entraîner des dommages sur le sol. Déplacez l’appareil frigorifique avec précaution sur des sols fragiles. Pour une installation plus facile, des poignées de transport se trouvent en haut sur l’arrière de l’appareil frigorifique et des roulettes de transport en bas de l’appareil frigorifique. Remarque : Installez l’appareil frigorifique uniquement lorsqu’il n’est pas chargé.  Placez l’appareil frigorifique le plus près possible de son emplacement prévu.  Retirez le câble d’alimentation au dos de l’appareil.  Retirez d’abord le passe-câble situé à l’arrière.  Déplacez l’appareil frigorifique avec précaution jusqu’à son emplacement prévu.  Les entretoises (si elles sont montées) ou le dos de l’appareil frigorifique doivent toucher le mur.

 Risque d’incendie et de dommages dû à une aération insuffisante. Si l’appareil de froid n’est pas suffisamment aéré, le compresseur fonctionne plus souvent et pendant une durée prolongée. La consommation d’énergie augmente, de même que la température de fonctionnement du compresseur, ce qui risque d’endommager le compresseur. Vérifiez que l’appareil de froid reçoit suffisamment d’air et peut évacuer l’air chaud. Respectez impérativement les consignes concernant les fentes d’aération et de ventilation. Les fentes d’aération et de ventilation ne doivent jamais être recouvertes ni obstruées.

– Pour l’aération et l’évacuation d’air, il faut prévoir un canal d’évacuation d’air d’au moins 50 mm de profondeur à l’arrière de l’appareil de froid sur l’ensemble de la largeur du surmeuble.

 Armoire de superposition  Appareil de froid  Armoire de cuisine  Mur

– La fente d’évacuation de l’air en dessous du plafond doit être d’au moins

2 300 cm pour que l’air chaud puisse s’évacuer librement.

* Pour les appareils de froid avec des entretoises murales installées, prévoyez une augmentation de la profondeur de l’appareil de 35 mm env.

L’appareil de froid peut être intégré dans n’importe quelle rangée de meubles et être installé directement à côté de l’armoire de cuisine. La façade doit dépasser de 34 mm minimum sur le côté et d’au moins 55 mm au milieu de l’appareil par rapport à la façade de meuble. La porte de l’appareil peut ainsi s’ouvrir et se fermer sans problème. Pour ajuster l’appareil de froid à la hauteur de la rangée de meubles, il est possible de placer un surmeuble  audessus de l’appareil de froid.

Préparation de l’inversion de butée de porte Pour inverser la fixation de porte, vous avez besoin des outils suivants :

 Risque de dommages corporels et matériels lors du changement du sens d’ouverture.

Si le changement du sens d’ouverture est effectué par une personne seule, il existe un risque élevé de dommages corporels et matériels. Ne modifiez le sens d’ouverture qu’avec l’aide d’une autre personne.

– Clé à fourche fournie

 Afin de protéger la porte de l’appareil et votre sol de tout dommage lors de l’inversion de la fixation de porte, placez une cale appropriée sur le sol devant l’appareil.

Si le joint de porte est endommagé ou s’il glisse de la rainure, la porte de l’appareil ne ferme éventuellement pas correctement, et la puissance frigorifique diminue. De l’eau de condensation s’accumule à l’intérieur et du givre peut se former.

N’endommagez pas le joint de porte et contrôlez que le joint de porte ne glisse pas de la rainure.

Retrait de la porte de l’appareil

 Risque de blessures lors du retrait de la porte supérieure de l’appareil !

Dès que le support palier aura été retiré, la porte supérieure de l’appareil ne sera plus sécurisée. La porte de l’appareil doit être tenue par une autre personne.

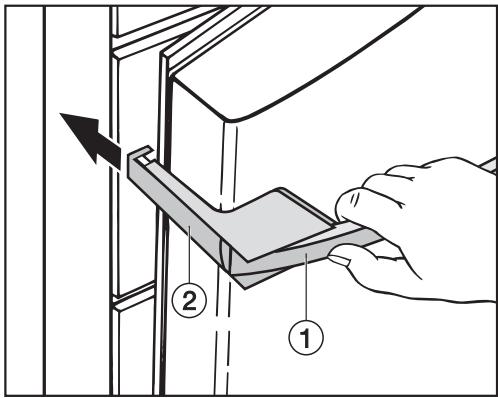

 Tirez sur la poignée de porte . La partie latérale de la poignée  est repoussée vers l'arrière.

 Sortez la pièce  de son logement par l'arrière en tirant fortement.  Dévissez les quatre vis (TX15) de la plaque de fixation et retirez la poignée.  Enlevez les caches se trouvant du côté opposé et placez-les sur les trous devenus inutiles.

 Avec l’aide d’une autre personne, inclinez avec précaution l’appareil de froid vers l’arrière et dévissez la vis de blocage  du support de palier  inférieur droit.

 Ouvrez la porte de l’appareil.  Tenez la porte de l’appareil au niveau de la poignée et en bas et retirez-la avec précaution vers le haut. Le boulon de palier  avec la rondelle  se détache du boulon de palier . S’il ne se détache pas :  Poussez le boulon de palier  avec la rondelle  par le bas hors du support de palier.

Contrôlez toutes les vis et les resserrez, si nécessaire.

Mise en place du support palier inférieur

 Dévissez entièrement la vis  et revissez-la dans le trou le plus éloigné du centre, du côté opposé.

 Replacez le cache de protection  tourné de 180° dans les trous sur le côté opposé.  Vissez le support palier  sur la partie opposée, utilisez pour ce faire exclusivement les deux trous longitudinaux extérieurs. Supprimez la vis du milieu. Ce n'est que de cette manière que la porte de l'appareil peut être ultérieurement ajustée via les trous longitudinaux extérieurs !

 Desserrez les vis  et enlevez le support palier .

 Desserrez légèrement la vis de la pièce de support  sur le support palier . Vissez la pièce dans l'orifice opposé du support palier  et resserrez la vis.  Retirez le bouchon obturateur  et insérez-le dans l'orifice opposé du support palier.  Enlevez le cache .

 A l'aide d'un tournevis plat, dégagez le support de serrage  de dessous la porte de l'appareil et installez-le du côté opposé.

 Dévissez le boulon de palier supérieur  à l'aide de la clé à fourche fournie.

 Décliquetez et ôtez les caches  à l'avant à l'aide d'un tournevis plat.  Revissez le boulon de palier supérieur  du côté opposé à l'aide de la clé à fourche fournie.  Remettez les caches  en place du côté opposé en les accrochant par leur partie arrière, puis encliquetez la partie avant.  Retirez le bouchon obturateur  de la douille de palier de porte et replacez-le de l'autre côté.

 Enlevez le boulon de palier  avec la rondelle  de la douille de palier de porte.

Important ! L'évidement pratiqué dans la rondelle  doit être placé sur l'ergot de verrouillage du boulon de palier  de sorte que la rondelle  repose sur la rondelle du boulon de palier .  Replacez le boulon de palier  avec la rondelle  dans la douille de palier de porte, du côté opposé. Important ! L'ergot de verrouillage doit être orienté vers la face intérieure de la porte et la rainure vers la face extérieure.

Montage de la poignée de porte

Risque de dommages ! Le joint de porte serait endommagé en cas de montage incorrect. Respectez impérativement les indications suivantes concernant la fixation de la poignée de porte.

 Faites pivoter la porte comme pour la refermer et insérez le boulon de palier  dans le support palier .

Important ! Il sera peut-être nécessaire de tourner le boulon de palier de sorte que l'ergot de verrouillage soit orienté vers la face intérieure de la porte et la rainure vers la face extérieure.  Avec l'aide d'une autre personne, faites basculer l'appareil avec précaution vers l'arrière et vissez la vis de sécurité . Serrez-la fermement à l'aide de la clé à fourche fournie.  Alignez si nécessaire une fois encore la porte sur la carrosserie de l'appareil par le biais des trous oblongs dans le support de palier inférieur. Serrez ensuite les vis à fond.

 Vissez tout d'abord légèrement la poignée du côté opposé avec les deux vis avant .

La plaque de fixation  doit être appliquée contre la porte de telle sorte qu'une fois la porte fermée, la plaque de fixation s'aligne sur l'angle de la paroi extérieure de l'appareil. Si tel n'est pas le cas :  serrez les deux vis sans tête prémontées  avec une clé à six pans jusqu'à ce que la plaque de fixation  se trouve à l'angle voulu.  Serrez ensuite les 4 vis  à fond.  Faites glisser la partie latérale de la poignée , en partant du côté de l'appareil, à l'emplacement prévu à

Veillez absolument à ce que la partie latérale de la poignée  ne bute pas contre le joint de porte lorsque vous ouvrez celle-ci.

Dans ce cas,  rectifiez la position de la plaque de fixation  à l'aide des vis sans tête , de telle sorte que la plaque de fixation et la partie latérale de la poignée  se trouvent à l'angle voulu et que la porte ne bute pas contre le joint lorsque vous l'ouvrez.

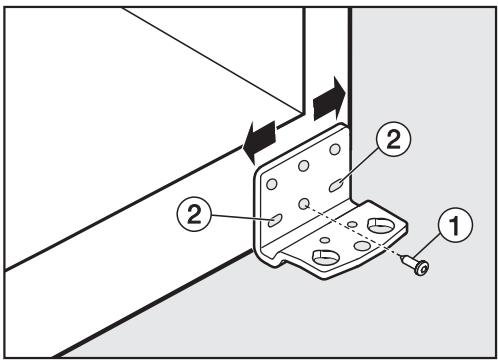

Alignement des portes de l'appareil

La porte de l'appareil peut être alignée ultérieurement sur la carrosserie de l'appareil. Sur l'illustration ci-après, la porte n'est pas représentée fermée pour que vous puissiez mieux suivre les différentes étapes. Vous alignez la porte sur les trous oblongs extérieurs dans le support palier inférieur :

 Retirez la vis  placée au centre du support palier.

 Ressortez un peu les deux vis extérieures .  Alignez la porte en déplaçant légèrement le support palier vers la gauche ou vers la droite.  Serrez ensuite fortement les vis , inutile de revisser la vis .

Prévoir un fusible d’au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme aux normes VDE 0100. Afin qu'en cas d'urgence, l'appareil frigorifique puisse être rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil pour être facilement accessible. Si la prise n’est plus accessible après l'installation, un dispositif de sectionnement sur chaque pôle doit être prévu côté installation. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs (conformes à la norme EN 60335).

Il est interdit d'effectuer le branchement avec une rallonge, car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne branchez pas l'appareil frigorifique sur des îlots d'onduleur utilisés pour une alimentation électrique autonome comme une alimentation en énergie solaire par exemple. Sinon, les pics de tension peuvent se produire lors de l'activation de l'appareil frigorifique susceptibles d'entraîner une coupure de sécurité. Cela peut endommager l'électronique ! De même, l'appareil frigorifique ne doit pas être utilisé avec des fiches à économie d'énergie : cela risquerait de réduire l'alimentation en énergie de l'appareil frigorifique et d'entraîner un échauffement de ce dernier. S'il faut remplacer le câble d'alimentation, seul un électricien qualifié est habilité à le faire.

La fiche ainsi que le câble d'alimentation de l'appareil ne doivent pas toucher l'arrière de cet appareil, étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez également de brancher d'autres appareils sur des prises installées au dos de cet appareil frigorifique.
