Intitulé	Description
Type de produit	Réfrigérateur combiné avec congélateur en bas
Capacité totale	500 litres
Dimensions approximatives	Largeur : 91,2 cm, Hauteur : 185,5 cm, Profondeur : 66,5 cm
Poids	100 kg
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique	Classe énergétique A++
Fonctions principales	Fonction SuperCool, SuperFrost, contrôle électronique de la température
Type de réfrigération	Froid ventilé
Capacité de congélation	12 kg/24h
Niveau sonore	42 dB
Système de dégivrage	Dégivrage automatique du réfrigérateur, dégivrage manuel du congélateur
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, vérification des joints d'étanchéité
Pièces détachées et réparabilité	Disponibilité des pièces détachées selon le modèle, réparabilité facilitée par un accès direct aux composants
Garantie	2 ans
Informations de sécurité	Ne pas obstruer les évents, respecter les instructions d'installation, utiliser un cordon d'alimentation approprié

FOIRE AUX QUESTIONS - SBS70I2 LIEBHERR

Comment régler la température du réfrigérateur Liebherr SBS70I2 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur les boutons '+' ou '-' pour ajuster la température souhaitée.

Pourquoi mon réfrigérateur Liebherr SBS70I2 ne refroidit-il pas ?

Vérifiez si le réfrigérateur est correctement branché et si la prise fonctionne. Assurez-vous également que les portes sont bien fermées et que les ventilations ne sont pas obstruées.

Comment nettoyer l'intérieur du réfrigérateur Liebherr SBS70I2 ?

Débranchez l'appareil, retirez tous les aliments et les étagères. Nettoyez l'intérieur avec un mélange d'eau tiède et de savon doux, puis rincez et séchez soigneusement.

Que faire si le bruit de mon réfrigérateur Liebherr SBS70I2 est anormal ?

Vérifiez si l'appareil est de niveau et stable. Assurez-vous qu'il n'y a pas d'objets en contact avec le compresseur ou les ventilateurs. Si le bruit persiste, contactez le service après-vente.

Comment désembuer les portes de mon réfrigérateur Liebherr SBS70I2 ?

Assurez-vous que le joint de porte est propre et en bon état. Évitez d'ouvrir la porte trop fréquemment et vérifiez que l'humidité dans la pièce est contrôlée.

Est-ce que mon réfrigérateur Liebherr SBS70I2 a une fonction de congélation rapide ?

Oui, le Liebherr SBS70I2 dispose d'une fonction de congélation rapide. Activez-la via le panneau de contrôle pour congeler rapidement les aliments.

Quelle est la capacité de stockage du réfrigérateur Liebherr SBS70I2 ?

Le Liebherr SBS70I2 a une capacité de stockage d'environ 500 litres, ce qui permet de conserver une grande quantité d'aliments.

Comment changer le filtre à eau de mon réfrigérateur Liebherr SBS70I2 ?

Pour changer le filtre à eau, ouvrez le compartiment du filtre, retirez l'ancien filtre et insérez le nouveau en suivant les instructions fournies dans le manuel d'utilisation.

MODE D'EMPLOI SBS70I2 LIEBHERR

1 Vue d'ensemble de l'appareil. 2 1.1 Description de l'appareil et de son équipement.... 2 1.2 Domaine d'utilisation de l'appareil 2 1.3 Conformité 3 1.4 Economiser l'énergie 3 2 Consignes de sécurité générales 3 3 Eléments de commande et d'affichage 5 3.1 Éléments de commande et de contrôle 5 3.2 Affichage de la température 5 4 Mise en service 5 4.1 Enclencher l'appareil 5 5 Commande 5 5.1 Verrouillage enfants 5 5.2 Alarme porte ouverte 6 5.3 Alarme de température 6 5.4 Réfrigérateur 6 5.5 Compartiment congélateur 8 6 Entretien 11 6.1 Dégivrer avec le mode NoFrost 11 6.2 Nettoyage de l'appareil 11 6.3 Nettoyer l'IceMaker 11 6.4 S. A. V. 12 7 Dysfonctionnements 12 8 Mise hors service 13 8.1 Couper l'appareil 13 8.2 Mise hors service 14 9 Éliminer l'appareil 14

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiquées par un, les résultats de manipulation par un.

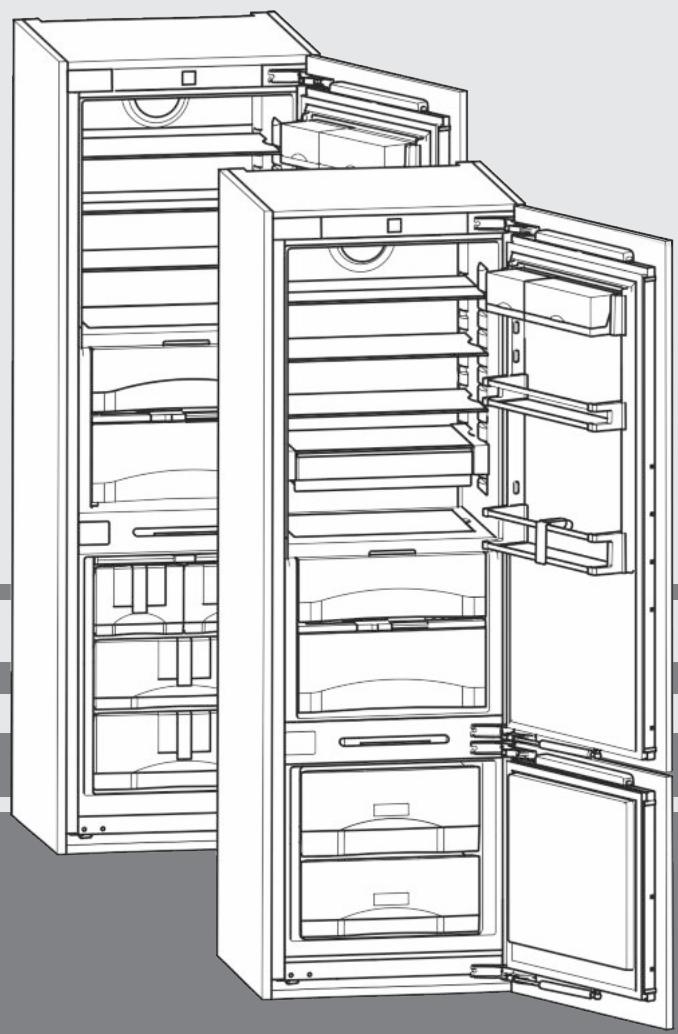

1.1 Description de l'appareil et de son équipement

Fig. 1

Éléments de commande (11) Balconnet conserves et de contrôle (2) Ventilateur (12) Porte-bouteilles (3) Colonne lumineuse (13) Range-bouteilles (4) Surface de rangement (14) Eclairage LED du congélateur (5) Tablettes de rangement, (15) IceMaker en deux parties (6) Réservoir d'eau (7) Orifice d'écoulement (8) Zone la plus froide (9) Compartiment à (19) Amortisseur de fermeture légumes (10) Balconnets de porte (20) Plaquette signalétique

Remarque

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie. À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

1.2 Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• les cuisines du personnel, les pensions de famille,
• les clients de maisons de campagne, hôtels, moteliers et autres hébergements,
• les traiteurs et services semblables dans le commerce de gros

N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive des produits Médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions.

En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La classe climatique de l'appareil est indiquée sur la plaquette signalétique.

Remarque

Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.

Classe clima-tique	pour températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. Installé, l'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

Remarque pour les instituts de contrôle :

Effectuer les contrôles selon la consigne des normes et directives en vigueur.

La préparation et le contrôle des appareils doivent être effectifs en tenant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.

1.4 Économiser l'énergie

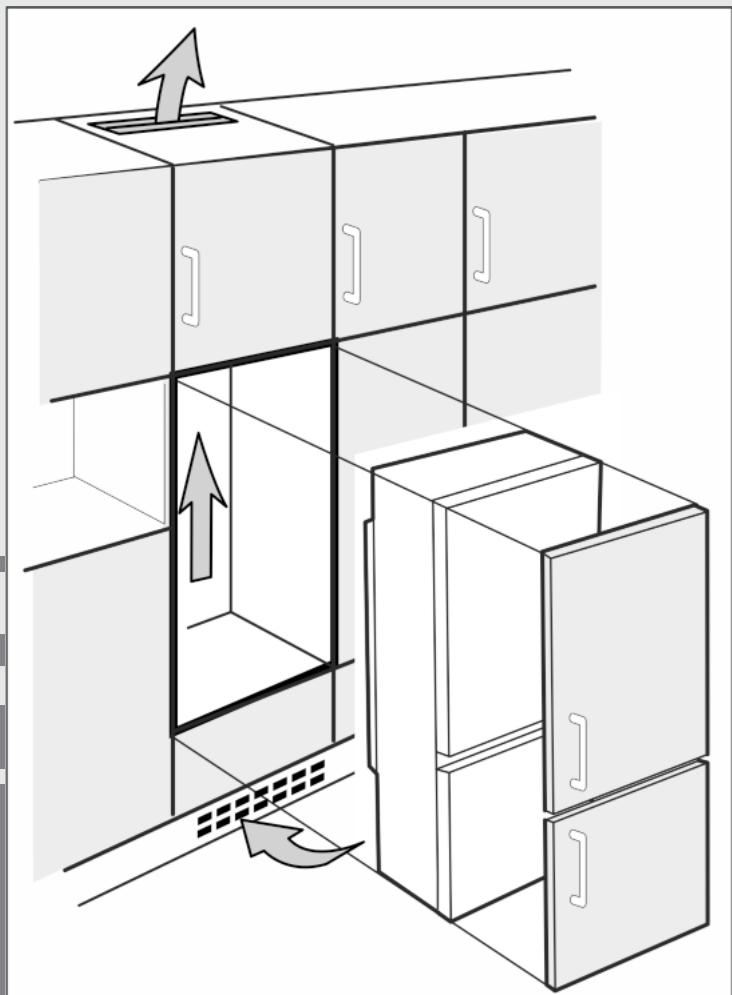

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Dégager les fentes de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiantes. (voir 1.2).
• Ouvrir l'appareil aussi brièvement que possible.
• Plus la température est régée basse, plus la consommation en énergie est élevée.
• Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchee.
• Ne sortir les aliments que le temps dont vous en avez besoin pour qu'ils ne se réchauffent pas.
• Entreposer des alimentés chauds : les laisser refroidir d'abord à température ambiante.
• Décongeler des aliments dans le réfrigérateur.
• En cas d'absence prolongée telle que vacances, vider et arrêter le compartiment réfrigérateur.

Indication pour les organismes de contrôle :

Pour déterminer la consommation énergétique standard et l'autonomie en cas de panne, les accumulateurs de froid doivent être disposés conformément au plan de chargement du fabricant.

Dangers pour l'utilisateur :

• Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprenant les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilitaire ne doit pas être réalisé par des enfants sans surveillance.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S. A. V ou tout autre technicien qualifié.
• Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Uniquement exploiter l'appareil à l'état monté.
• Conservez précieusement ce mode d'emploi et remettez-le eventuellement au nouveau propriétaire de l'appareil.
• Toutes les réparations et interventions sur l'IceMaker peuvent être uniquement effectuées par le S. A. V. ou tout autre personnel qualifié spécifique instruct.
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace intérieur et ne sont pas adaptées à l'éclairage de la pièce.

Risque d'incendie :

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
• Ne pas endommager les tubes du circuit frigorifique.
• Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbettières, etc.).
• En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité du point de sortie. Bien aérer la pièce. Informer le service après-vente.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risques de gelures, d'engourdissement et de douleurs:

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glacons).

Risques de blessures et de dommages matériels :

• eils chauffants ou au jet de vapeur chaud, des flammes nues ou des aérosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

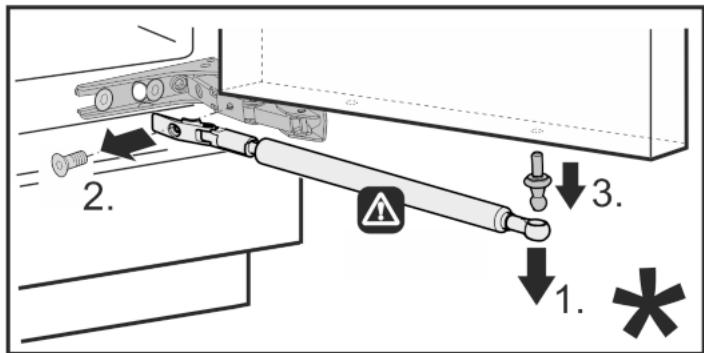

Risque de pincement

• Ne pas toucher aux amortisseurs de fermeture. Risque de se coincer les doigts à la fermeture de la porte.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	PRUDENCE	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3.1 Éléments de commande et de contrôle

Fig. 2

(1) Touche On/Off du compartiment réfrigérateur (2) Affichage de température du compartiment réfrigérateur (3) Touche de réglage Up du compartiment réfrigérateur (4) Touche de réglage Down du compartiment réfrigérateur (5) Touche ventilation (6) Symbole ventilation (7) Touche SuperCool (8) Symbole SuperCool (9) Touche On/Off du compartiment congélateur (10) Affichage de température du compartiment congélateur (11) Touche de réglage Up du compartiment congélateur

(12) Touche de réglage Down du compartiment congélateur (13) Touche SuperFrost

(14) Symbole SuperFrost (15) Touche alarme (16) Symbole alarme (17) Symbole menu (18) Symbole sécurité infant (19) Symbole IceMaker (20) Symbole réservoir d'eau

(21) Symbole panne de courant

3.2 Affichage de la température

Sont affichés en service normal :

• la température de congélation la plus chaude
• la température moyenne de réfrigération

L'affichage de la température du compartiment de congélation clignote :

• le réglage de la température est modifié
• après l'enclenchement, la température n'est pas encore suffisamment froide
• la température a augmenté de plusieurs degrés

Des traits clignotent à l'affichage :

• la température de congélation est supérieure à 0°C.

Les affichages suivants indiquent qu'il y a une panne. Pour les causes possibles et les mesures à prendre : (voir Dysfunctionnements).

• F0 à F9
• FE* Le symbole Panne de courant est allumée.

Remarque

Pour enclencher l'ensemble de l'appareil, il suffit d'enclencher le congélateur.

Mettre l'appareil en service environ 2 heures avant d'y placer des aliments à congeler.

Y placer les produits à congeler lorsque la température affichée est de -18 °C.

4.1.1 Enclencher le compresseur

Ouvrir la porte. Appuyer sur la touche On/Off du congélateur Fig. 2 (9). L'affichage de température du réfrigérateur indique la température actuelle de l'espace intérieur. L'affichage de température du congélateur et le symbole Alarme clignotent jusqu'à ce que la température soit suffisamment froide. Si la température est supérieure à 0°C, des traits clignotent ; si elle est inférieure, la température actuelle clignote.

4.1.2 Enclencher le compartiment réfrigérateur

Lorsque le réfrigérateur était éteint (par ex. pendant une longue absence, telles que les vacances), il est possible de l'allumer à nouveau séparation.

Ouvrir la porte. Appuyer sur la touche On/Off du réfrigérateur Fig. 2 (1). L'éclairage intérieur s'allume lorsque la porte est ouverte. L'affichage de température luit. Le réfrigérateur est enclenché.

5.1 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.1.1 Réglage de la sécurité enfants

Activer le mode de réglage: appuyer env. 5 sec. sur la touche SuperFrost Fig. 2 (13). Dans l'affichage, c clignote. Le symbole Menu Fig. 2 (17) est allumé.

Confirmer: appuyer brièvement sur la touche SuperFrost Fig. 2 (13).

Lorsque l'affichage indique ci:

Appuyer brièvement sur la touche SuperFrost Fig. 2 (13) pour activer la sécurité enfants.

Le symbole Sécurité enfants Fig. 2 (18) est allumé. L'affiche clignote.

Lorsque l'affichage indique e0:

appuyer brièvement sur la touche SuperFrost Fig. 2 (13) pour désactiver la sécurité enfants. Le symbole Sécurité enfants Fig. 2 (18) s'éteint. L'affichage c clignote. Désactiver le mode de réglage : appuyer sur la touche On/Off du congélateur Fig. 2 (9).

Attendre 5 min. L'affichage de température indique à nouveau la température.

5.2 Alarme porte ouverte

Pour le réfrigérateur et le congélateur

L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 secondes.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée.

5.2.1 Arrête l'alarme de porte

L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. Le signal restera éteint aussi longtemps que la porte est ouverte.

Appuyer sur la touche Alarme Fig. 2 (15). L'alarme de porte s'arrête.

5.3 Alarme de température

Si la température de congélation n'est pas assez basse, l'avertisseur sonore retentit.

L'affichage de la température clignote en même temps que le symbole Alarme Fig. 2 (16).

Une température trop élevée peut être due :

au rangement d'aliments chauds dans l'appareil - à l'entrée d'air chaud dans l'appareil lors du rangement ou du retrait d'aliments - le courant a été coupé un certain temps - l'appareil est défectueux

L'avertisseur sonore s'éteint automatiquement et le symbole Alarme Fig. 2 (16) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide.

Si l'état d'alarme persiste (voir Dysfonctionnements).

Remarque

Si la température n'est pas suffisamment froide, les aliments risquent de s'abîmer. Vérifier la qualité des aliments. Ne pas consommer d'aliments avariés.

5.3.1 Arrêter l'alarme de température

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide. Appuyer sur la touche Alarme Fig. 2 (15).

L'avertisseur sonore s'arrête.

5.4 Réfrigérateur

La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.

Toujours maintenir les fentes d'aération du ventilateur dégagées.

Toujours placer les aliments facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil) Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent. Toujours conserver les liquides et les aliments qui prennent ou dégagent facilement les odeurs ou le goût dans des récipients fermés ou couverts. Toujours entreposer ou emballer séparément les aliments dégageant de l'éthylène et sensibles à l'éthylène, comme les fruits, légumes, salades, etc. pour ne pas réduire leur durée de conservation. Par ex. ne jamais entreposer ensemble des tomates avec des kiwis ou du chou. Utiliser la surface avant du fond du réfrigerateur uniquement pour entreposer temporairement des aliments réfrigérés (p. ex. pour les trier ou les ranger différément). Ne pas y laisser les denrées réfrigerées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte. Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler.

5.4.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requérant une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.

Respect de la température

Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. Eviter d'ouvrir la porte trop fréquemment. Respecter les règles relatives à l'hygiène des aliments

Règles relatives à l'hygiène des aliments

Sortir les alimentés de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts). Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments. Ranger les alimentés de sorte à ce que l'air puisse circuler librement entre ces derniers. Avoir recours aux instructions de service, surtout pour les questions d'entretien.

Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).

5.4.3 Régler la température

La température est fonction des facteurs suivants :

• la fréquence d'ouverture de la porte
• La température de la pièce dans laquelle se trouve l'appareil
• le type, la température et la quantité d'aliments

La température est réglable de 9°C à 1°C, la température recommandée: 5°C.

Augmenter la température : appuyer sur la touche de réglage Up du réfrigérateur Fig. 2 (3). Diminuer la température : appuyer sur la touche de réglage Down du réfrigérateur Fig. 2 (4). Lors de la première pression sur la touche de réglage, la valeur réglée précédemment apparait en clignotant sur l'affiche de la température du réfrigérateur. Modifier la température progressivement de 1°C à chaque fois : appuyer brièvement sur la touche. Modifier la température en continu : maintenir la touche enfoncée. L'affichage de la température clignote pendant le réglage. La température réelle est affichée env. 5 sec. après la dernière pression de la touche. La température se règle lentement à sa nouvelle valeur.

5.4.4 Supercool

Avec SuperCool, passez à la vitesse supérieure en matière de refroidissement. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez SuperCool pour refroidir rapidement de grandes quantités d'aliments.

Lorsque SuperCool est allumé, le ventilateur* peut fonctionner. L'appareil fonctionne à sa puissance de refroidissement maximale, le groupe frigorifique peut de ce fait être temporairement plus bruyant.

SuperCool entraîne une consommation d'énergie un peu plus élevée.

Rafraîchir des aliments avec la fonction supercool

Appuyer brièvement sur la touche SuperCool Fig. 2 (7). Le symbole SuperCool Fig. 2 (8) s'allume dans l'affichage. La température de réfrigération descend à sa valeur la plus basse. La fonction SuperCool est activée. La fonction SuperCool se désactive automatiquement après 12 heures. L'appareil continue de fonctionner en mode normal d'économie d'énergie.

Désactiver prématurément la fonction supercool

Appuyer brièvement sur la touche SuperCool Fig. 2 (7). Le symbole SuperCool Fig. 2 (8) s'éteint dans l'affichage. La fonction SuperCool est désactivée.

5.4.5 Ventilateur*

Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.

Le refroidissement par ventilation est recommandé :

• à température ambience élevée (supérieure à 33 °C )
• en cas d'humidité de l'air élevée

Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevée. Pour économiser l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.

Enclencher le ventilateur*

Appuyer brièvement sur la touche Ventilation Fig. 2 (5). Le symbole Ventilation Fig. 2 (6) est allumé. Le ventilateur est activé. Dans certains appareils, il s'allume uniquement si le compresseur fonctionne.

Couper le ventilateur

Appuyer brièvement sur la touche Ventilation Fig. 2 (5). Le symbole Ventilation Fig. 2 (6) s'éteint. Le ventilateur est coupé.

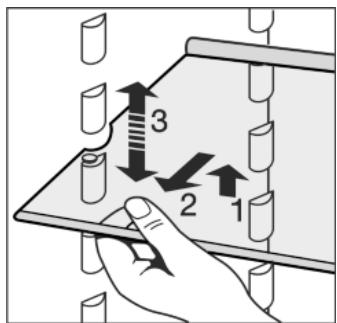

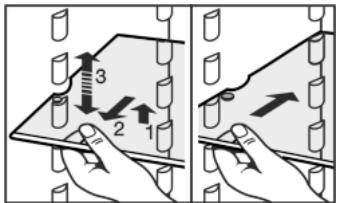

Décaler les tablettes de rangement

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.

Soulever la tablette de rangement et la retirer par devant. Insérer la tablette de rangement avec la butée derrière, orientée vers le haut. Les alimentés congelés ne collent pas à la paroi arrêté.

Démonter les tablettes de rangement

Les tablettes de rangement peuvent être démontées pour le nettoyage.

5.4.7 Utiliser la tablette de rangement composée de deux parties

Glisser la tablette de rangement composée de deux parties dessous comme sur la figure.

Fig. 3

Enficher les glissières. ATTENTION il y a la glissière de droite (R) et de gauche (L)! La tablette de verre avec butée (2) doit être derrière. La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas.

5.4.8 Balconnets de contre-porte

Déplacer les balconnets de contre-porte

Fig. 4 Les balconnets de rangement peuvent être retirés en entier et être déposés sur une table.

Il est aussi bien possible d'utiliser un seul ou deux compartiments. Lorsque des bouteilles particulièrement hautes doivent être entreposées, n'accrocher qu'un seul compartiment au-dessus du porte-bouteilles.

Repositionner les balconnets : retirer en poussant vers le haut puis reinsérer à l'emplacement souhaité.

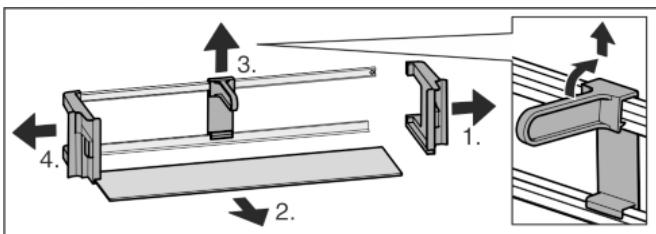

Démonter les balconnets de contre-porte

Fig. 5

Fig. 6

• Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

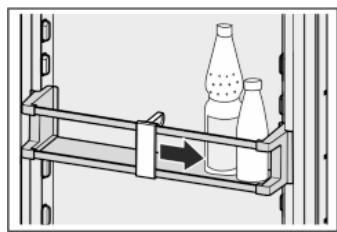

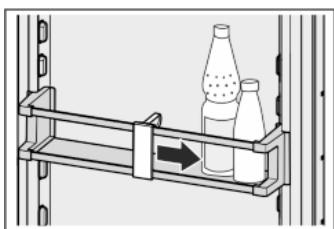

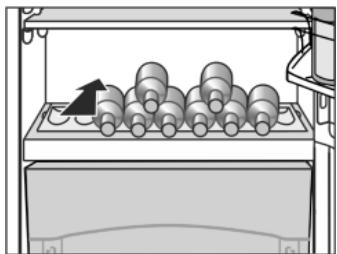

5.4.9 Utiliser le range-bouteilles.

Afin que des bouteilles ne se renversent pas, déplacer le range-bouteilles.

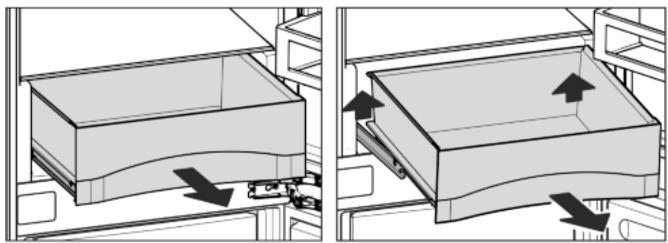

5.4.10 Bacs à légumes sur rails télescopiques

Fig. 7

Dans le congélateur, vous pouvez entreposer des produits surgelés ou des aliments à congeler, préparer des glaçons et congeler des aliments frais.

5.5.1 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu’il est indiqué sur la plaque signalétique (voir Vue d’ensemble de l’appareil) sous « capacité de congélation... kg/24h »

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 35 kg chacune.

Un vide se constitue après fermeture de la porte. Après la fermeture, attendre env. 1 min afin que la porte se laisse ouvrir plus facilement.

PRUDENCE

Risque de blessure par débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congélées.

Ne pas congeler de bouteilles ni de canettes!

Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par paquet :

Fruits, légumes jusqu'à 1 kg Viande jusqu'à 2,5 kg Emballer les alimentés par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.

5.5.2 Dégivrer les alimentés

• Dans le compartiment réfrigérateur
• Au micro-ondes
• Dans le four/le four à chaleur tournante. Uniquement retirer la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible. Ne recongeler des aliments décongelés que dans des cas exceptionnels.

5.5.3 Régler la température

L'appareil a été réglé en série pour un service normal.

La température est réglable de -15 °C à -26 °C, la température recommandée : -18 °C.

Augmenter la température : appuyer sur la touche de réglage Up du congélateur Fig. 2 (11). Diminuer la température : appuyer sur la touche de réglage Down du congélateur Fig. 2 (12). En y appuyant pour la première fois, la valeur actuelle est affichée à l'affichage de température du congélateur. Modifier la température en pas de 1°C : appuyer brièvement sur la touche.

Modifier la température progressivement : Maintenir la touche appuyée. Pendant le réglage, la valeur affichée clignote. Env. 5 secondes après la dernière pression sur la touche, la température effective est affichée. La température adopte lentement la nouvelle valeur.

5.5.4 Superfrost

Cette fonction vous permet de congeler rapidement des denrées fraîches à cœur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la « Capacité de congélation... kg/24h » indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique.

Selon la quantité de denrées fraîches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrées à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.

Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à congeler avec des produits déjà congelés en contact de sorte que ces derniers ne se décongèlent pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduisez des aliments déjà congelés
• Lors d'une congélation de denrées fraîches allant jusqu'à environ 2 kg par jour

Congeler avec la fonction superfrost

Appuyer une fois brièvement sur la touche SuperFrost Fig.2 (13). Le symbole SuperFrost Fig. 2 (14) s'allume. La température de congélation baisse, l'appareil fonctionne à sa puissance frigorifique maximale. Pour une petite quantité de produits à congeler : attendre env. 6 h. Déposer les aliments conditionnés dans les tiroirs supérieur.

En cas de quantité maximale de produits à congeler :

attendre env. 24 h. Retirer les tiroirs supérieurs et poser les aliments directement sur les tablettes de rangement supérieures. La fonction SuperFrost se désactive automatiquement en fonction de la quantité stockée : au plus tard 30 heures après, au plus tard 65 heures après.

Le symbole SuperFrost Fig. 2 (14) s'éteint quand la congélation est terminée. Déposer les aliments dans les tiroirs et réinsérer ceux-ci. L'appareil continue de fonctionner en mode normal d'économie d'énergie.

Remarque

La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Aux appareils avec NoFrost :

laisser le tiroir inférieur dans l'appareil! Ne jamais encombrer les fentes d'aération du ventilateur sur la paroi arrière à l'intérieur!

Pour déposer les produits à congeler directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant

Retirer la tablette de rangement : la soulever devant et la tirer en dehors. Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.

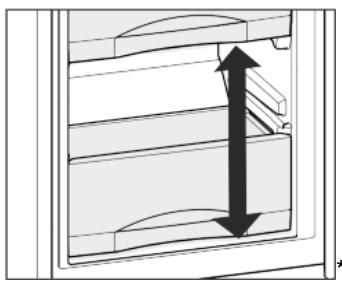

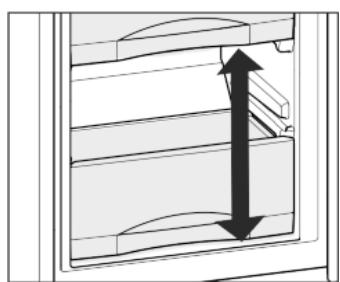

5.5.7 Variospace

Vous pouvez retirer les tiroirs ainsi que les surfaces de rangement. Vous avez ainsi plus de place pour congeler des pièces de gros volume. La volaille, la viande, les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent être congelées sans problème puis de nouveau préparées. Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 35 kg chacune.

5.5.8 Système info

Plats cuisinés, crème glacée Porc, poisson

Fig. 8

(4) Saucisson, pain (5) Gibier, champignons

6 Volaille, boeuf/veau

Les chiffres indiquent chaque fois les durées de conservation en mois de plusieurs types d'aliments à surgeler. Les durées de conservation mentionnées sont données à titre indicatif.

5.5.9 Accumulés de froid

Les accumulateurs de froid évitent que la température n'augmente trop rapidement en cas de panne de courant.

Utilisation des accumulateurs de froid

Placer les accumulateurs de froid congelés dans la partie supérieure de l'espace de congélation, sur les aliments congelés.

5.5.10 Icemaker*

La machine à glaçons fabrique des glaçons avec le réservoir à eau disposé dans le réfrigérateur. Le réservoir à eau peut de plus être utilisé pour la préparation d'eau potable glacée.

L'IceMaker se trouve dans le tiroir supérieur du compartiment congélateur. Le tiroir porte l'inscription « IceMaker »

Les conditions suivantes doivent avoir été remplies :

• l'appareil doit être bien horizontal;
• l'appareil doit être branché;
• l'appareil doit être enclenché;
• Le réservoir d'eau a été nettoyé et est rempli avec de l'eau.

Enclencher l'icemake*r

Fig. 9

Retirer le tiroir. Appuyer sur la touche On/Off Fig. 9 (1) afin que la DEL Fig. 9 (2) s'allume. Insérer le tiroir. Le symbole IceMaker Fig. 2 (19) est allumé.

Remarque

L'IceMaker fabrique des glaçons lorsque le tiroir est complètement fermé.

Fabrication de glaçons

La capacité de production dépend de la température de congélation. Plus la capacité est BASSE, plus de glaçons peuvent être fabriqués pendant un délai bien défini.

Les glaçons tombent de l'IceMaker dans le bac. Une fois un certain niveau de remplissage atteint, la fabrication de glaçons est arrêtée. L'IceMaker ne remplit pas le bac jusqu'au bord.

Si vous avez besoin de grandes quantités de glaçons, on peut remplacer le tiroir complet de l'IceMaker par un tiroir avoisinant. En fermant le tiroir, l'IceMaker entame automatiquement la fabrication de glaçons.

Après avoir enclenché l'IceMaker pour la première fois, cela peut durer jusqu'à 24 heures avant d'avoir les premiers glaçons.

Remarque

Lors de la première utilisation de l'appareil ou s'il n'a pas été utilisé depuis longtemps, des particules peuvent s'accumuler dans l'IceMaker ou dans la conduite d'eau. Par conséquent, ne pas utiliser ou consommer les glaçons produits au cours des premières 24 heures.

Faire le plein du réservoir d'eau*

Danger d'intoxication!

La qualité de l'eau doit être conforme à la réglementation relative à l'eau potable de chaque pays concerné (p. ex. 98/83/CE, NSF 61). Remplir uniquement avec de l'eau potable. L'IceMaker sert uniquement à produire des glaçons dans des quantités habituelles pour une famille et doit être utilisé avec de l'eau appropriée à cet usage. Lorsque l'IceMaker est éteint ou n'est pas utilisé pendant une période prolongée, vider le réservoir d'eau.

Attention

Risque d'endommagement de l'IceMaker!

Les boissons sucrées comme les sodas, jus de fruits et autres collent la pompe et entraînent l'arrêt complet du fonctionnement de la pompe et, par la suite, l'endommagement de la machine à glaçons.

Remplir le récipient d'eau uniquement avec de l'eau potable froide ou de l'eau potable contenant de l'acide carbonique (eau minérale, eau gazeuse)! Ne pas utiliser de liquides contenant du sucre tels que sodas, jus de fruits, ou autres boissons similaires!

Remarque

Grâce à l'utilisation d'eau filtrée décarbonisée, on obtient de l'eau potable de la meilleure qualité gustative pour la fabrication de glaçons sans difficultés.

Cette qualité d'eau peut être obtenue avec une carafe filtrante, en vente dans le commerce spécialisé.

Remplir le réservoir d'eau uniquement avec de l'eau filtrée décarbonisée.

L'alimentation en eau de l'IceMaker a lieu au moyen d'un réservoir d'eau dans le compartiment réfrigérateur (voir Vue d'ensemble de l'appareil).

Lorsque le réservoir à eau est vide, le symbole Réservoir à eau

Fig. 2 (20) est allumé.

Avant la première mise en service :

nettoyer soigneusement le réservoir à l'eau pour éliminer la poussière, etc.

Fig. 10

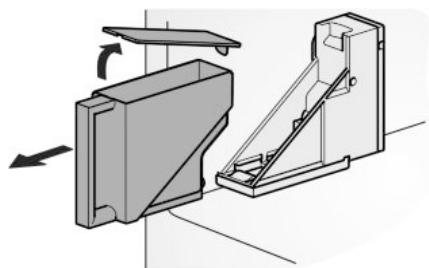

Retirer le réservoir d'eau vers l'avant. Retirer le couvercle et remplir le réservoir avec de l'eau. Remettre le couvercle, mettre le réservoir d'eau rempli dans le support et pousser tout au fond.

Remarque

Le réservoir à eau doit être inséré à fond dans le logement prévu à cet effet (console) à l'intérieur du réfrigerateur!

Régler le temps d'alimentation en eau*

Il est possible de régler la durée d'ouverture de la vanne de l'IceMaker pour influencer la taille des glaçons produits.

Le temps d'arrivée d'eau est régulable par niveaux de E1 (temps d'arrivée bref) à E8 (temps d'arrivée long). La valeur réglée au préalable est E3.

Pour activer le mode de réglage, appuyer sur la touche SuperFrost Fig. 2 (13) env. 5 s. L'affichage indique c. Le symbole Menu Fig. 2 (17) luit. À l'aide des touches de réglage Up Fig. 2 (11) et Down du compartiment Congélateur Fig. 2 (12), sélectionner E. Confirmer: appuyer brièvement sur la touche SuperFrost Fig. 2 (13). Prolonger le temps d'alimentation en eau: appuyer sur la touche de réglage Up du compartiment congélateur Fig. 2 (11). Diminuer le temps d'alimentation en eau: appuyer sur la touche de réglage Down du compartiment congélateur Fig. 2 (12). Confirmer: appuyer sur la touche SuperFrost Fig. 2 (13). Désactiver le mode de réglage: appuyer sur la touche On/Off du compartiment Congélateur Fig. 2 (9).

- ou Attendre 5 minutes. L'affichage de température indique à nouveau la température.

Couper l'icemake*r

Si l'on n'a pas besoin de glaçons, l'IceMaker peut être coupé indépendamment du compartiment congélateur.

Lorsque l'IceMaker est coupé, on peut utiliser le tiroir de l'IceMaker pour congeler ou stocker des aliments.

Appuyer sur la touche On/Off pendant env. 1 seconde jusqu'à ce que la DEL s'éteigne. Le symbole IceMaker Fig. 2 (19) s'éteint. Nettoyer l'IceMaker. Cela permet de garantir qu'il n'y a plus d'eau ou de glace dans l'IceMaker.

6.1 Dégivrer avec le mode nofrost

Le système NoFrost dégivre l'appareil automatiquement.

Réfrigerateur :

L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulièrement afin de permettre à l'eau de dégivrage de s'écouler (voir 6.2).

Congélateur:

L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement. Il n'y a pas besoin de le dégivrer manuellement.

Avertissement

Risque de blessures et d'endommagement émanant de la vapeur très chaude! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. Ne pas utiliser d'appareils de nettoyage à la vapeur!

Attention

Un nettoyage incorrect endommage l'appareil! Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons rêches. Ne pas utiliser de solvants chimiques. Ne pas déterminer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S. A. V. Ne pas arracher, plier ou endommager de câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil. Débrancher la prise.

Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent. Nettoyer l'orifice d'évacuation : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

La plupart des éléments d'équipement peuvent être démontés pour le nettoyage : voir dans le chapitre correspondant. - Les éléments d'équipement de la porte peuvent être lavés dans le lave-vaisselle. Les impressions peuvent toutes s'effacer au fil des ans. Autres éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent. Glissières télescopiques : nettoyer uniquement avec un chiffon humide. La graisse dans les rails sert à la lubrification et ne doit pas être enlevée. Vider le bac collecteur d'eau : retirer le réservoir d'eau. Désencastrez le bac en le tirant doucement vers l'avant, puis le sortez en le tirant vers le bas.

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher. Rebrancher l'appareil et l'enclencher de nouveau. Enclencher la fonction SuperFrost (voir 5.5.4). Lorsque la température est suffisamment froide : remettre en place les aliments.

6.3 Nettoyer l'icemake*r

Il faut que le tiroir de l'IceMaker soit vide et rentré.

Pour activer le mode de réglage, appuyer env. 5 s. sur la touche SuperFrost Fig. 2 (13). L'affichage indique c. Le symbole Menu Fig. 2 (17) luit. À l'aide de la touche de réglage Up du compartiment glaceur Fig. 2 (11)/de la touche de réglage Down du compartiment congélateur Fig. 2 (12), sélectionner I. Confirmer: appuyer sur la touche SuperFrost Fig. 2 (13). À l'aide de la touche de réglage Up du congélateur Fig. 2 (11) / de la touche de réglage Down du congélateur Fig. 2 (12), sélectionner Ic. Confirmer: appuyer sur la touche SuperFrost Fig. 2 (13). L'IceMaker se déplace en position de nettoyage et s'éteint. Désactiver le mode de réglage: appuyer sur la touche On/Off du compartiment congélateur Fig. 2 (9). L'affichage de température indique à nouveau la température. Retirer le tiroir. Nettoyer le bac à glaçons et le tiroir avec de l'eau chaude. S'il y a lieu, utiliser un détergent doux. Rincer ensuite. Insérer de nouveau le tiroir. Si vous avez utilisé du produit de vaisselle : ▶ jeter les trois premières charges de glaçons pour éliminer les restes de produit de vaisselle.

Soit vous laissez l'IceMaker coupé dans cette position, soit vous le réenclenchez (voir 5.5.10).

6.4 SAV

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S. A. V. Vous trouverez l'adresse du S. A. V. dans le répertoire S. A. V. fourni avec votre appareil.

Avertissement

Risque de blessures dû à une réparation incorrecte!

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien) que par le S. A. V.

Relever la désignation de l'appareil Fig. 11 (1), le n° de service Fig. 11 (2) et le n° de série Fig. 11 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.

Fig. 11

Informer le S. A. V. et lui communiquer la panne, la désignation de l'appareil Fig. 11 (1), le n° de service Fig. 11 (2) et le n° de série Fig. 11 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S. A. V. Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.

Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne doit cependant se produire en cours de fonctionnement, veuillez effectuer si elle est due à une erreur de manipula-

tion. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché. Enclencher l'appareil. La fiche secteur n'est pas correctement enfoncée dans la prise. Contrôler la fiche secteur. Le fusible de la prise n'est pas correct. Vérifier le fuseible.

Le compresseur fonctionnellement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie. La fonction SuperFrost est activée. Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal. La fonction SuperCool est activée. Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.

Une LED clignote toutes les 5 secondes* plusieurs fois en bas à l'arrière de l'appareil (vers le compresseur).

Il y a un dysfonctionnement. S'adresser au S. A. V. (voir Entretien)

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionnellement des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.

Un gargouillancement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.

Un léger clic.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement. Ce bruit est normal.

L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. La température ambience est trop élevée. Solution: (voir 1.2)

Un grondement sourd.

Le bruit est dû à la circulation de l'air du ventilateur. Ce bruit est normal.

Bruit de vibrations.

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. Vérifier le montage et aligner éventuellement à nouveau l'appareil. Espacer les bouteilles et les récipients.

Un bruit d'écoulement au niveau de l'amortisseur de fermeture.

Le bruit se produit lors de l'ouverture et de la fermeture de la porte.

Ce bruit est normal.

Un bourdonnement de la pompe du réservoir d'eau.

Un bourdonnement passager de la pompe indique que l'eau est refoulée par le réservoir à eau. Ce bruit est normal.

L'affichage de température indique : F0 à F9.

Il y a un dysfonctionnement. S'adresser au S. A. V. (voir Entretien)

L'affichage de température indique : FE.*

Il y a un dysfonctionnement. S'adresser au S. A. V. (voir Entretien)

L'affichage de température indique une panne de

courant. L'affichage de température indique la température la plus élevée atteinte lors de la panne de courant.

La température de congélation est trop élevée suite à une panne de courant ou une interruption du courant durant les dernières heures ou jours. Lorsque le courant est rétabli, l'appareil continue de fonctionner conformément au dernier réglage de la température. Effacer l'affichage de la température la plus élevée : appuyer sur la touche Alarme Fig. 2 (15). Vérifier la qualité des aliments. Ne pas consommer d'aliments avaries. Ne pas recongeler d'aliments décongelés.

L'affichage de la température est allumé : DEMO.

Le mode démonstration est activé. S'adresser au S.A.V. (voir Entretien)

Les parois extérieures de l'appareil sont chaudes*

La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. Ceci est normal.

L'icemakeur ne se laisse pas enclencher.

L'appareil et par-delà même l'IceMaker ne sont pas raccordés. Brancher l'appareil (voir Mise en service)

L'icemakeur ne fabrique pas de glaçons.

L'IceMaker n'est pas activé. Active l'IceMaker. Le tiroir de l'IceMaker n'est pas fermé correctement. Insère le tiroir correctement. Le réservoir d'eau n'est pas correctement mis en place. Mets en place correctement le réservoir d'eau. Il n'y a pas suffisamment d'eau dans le réservoir d'eau. Remplir le réservoir d'eau.

La DEL de l'icemaker clignote.

Il n'y a pas suffisamment d'eau dans le réservoir d'eau. Remplir le réservoir d'eau. Si la DEL clignote et que le réservoir d'eau est plein, il y a un dysfonctionnement de l'IceMaker. S'adresser au S. A. V. (voir Entretien)

La température n'est pas assez froide.

→ La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. → L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération. → La température ambience est trop élevée. Solution : (voir 1.2). → L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S. A. V. (voir Entretien) → De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost. Solution : (voir 5.5.4) → La température est mal régée.

Régler la température sur plus froid et vérifier au bout de 24 h. L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). Changer l'emplacement de l'appareil ou de la source de chaleur. l'appareil n'a pas été installé correctement dans la niche. Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement.

L'éclairage intérieur ne fonctionne pas.

L'appareil n'est pas mis en marche. Mettre l'appareil en marche. → La porte est restée ouverte plus de 15 min. L'éclairage intérieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte. → L'éclairage à DEL est défectueux ou le recouvrement est endommagé:

Avertissement

Risque de blessure d'un électrocuté!

Des pièces sous tension se trouvent sous le cache.

Faire replacer ou réparer l'éclairage intérieur LED uniquement par le S. A. V. ou par un technicien qualifié spécifique formé.

Avertissement

Risque de blessures à la lampe à DEL!

L'intensité d'éclairage de la DEL correspond à la classe laser 1/1M.

Lorsque le recouvrement est défectueux :

Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux.

Le joint de porte est défectueux ou doit être remplacé pour d'autres raisons.

Sur certains appareils, le joint de porte peut être remplacé. Son remplacement ne nécessite aucun outil. S'adresser au S. A. V. (voir Entretien).

Le joint de la porte est susceptible de glisser hors de la rainure. Vérifier le bon positionnement du joint de porte dans la rainure.

Remarque

Pour couper l'ensemble de l'appareil, il suffit de couper le congélateur.

8.1.1 Couper le congélateur

Un long bip sonore retentit. Les affichages de température sont foncés. L'appareil est coupé. S'il est impossible de couper l'appareil, cela signifie que la sécurité infant est active (voir 5.1).

Remarque

En cas de besoin, le compartiment réfrigérateur peut être coupé séparément. Appuyer sur la touche On/Off du compartiment réfrigérateur Fig. 2 (1) pendant env. 2 secondes. L'affichage de température du réfrigérateur Fig. 2 (2) est foncé. Le réfrigérateur est coupé.

8.2 Mise hors service*

Vider l'appareil. Amener l'IceMaker en position de nettoyage (voir Entretien). Débrancher la prise. Nettoyer l'appareil (voir 6.2).

Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

9 Éliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher le réfrigérant y contenu (indications sur la plaque signalétique) et l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant. Débrancher l'appareil. Sectionner le câble de raccord.

Mode d'emploi

Combiné réfrigérateur-congélateur avec compartiment BioFresh, intégrable, porte fixe

240214 7085462 - 01

1 Vue d'ensemble de l'appareil. 2 1.1 Description de l'appareil et de son équipement.... 2 1.2 Domaine d'utilisation de l'appareil 3 1.3 Conformité 3 1.4 Economiser l'énergie 3 2 Consignes de sécurité générales 3 3 Éléments de commande et d'affichage 5 3.1 Éléments de commande et de contrôle 5 3.2 Affichage de la température 5 4 Mise en service 5 4.1 Enclencher l'appareil 5 5 Commande 5 5.1 Verrouillage enfants 5 5.2 Alarme porte ouverte 6 5.3 Alarme de température 6 5.4 Réfrigérateur 6 5.5 Compartiment BioFresh 8 5.6 Compartiment congélateur 10 6 Entretien 12 6.1 Dégivrer avec le mode NoFrost 12 6.2 Dégivrer manuellement 12 6.3 Nettoyage de l'appareil 13 6.4 Nettoyer l'IceMaker 13 6.5 S. A. V. 13 7 Dysfonctionnements 14 8 Mise hors service 15 8.1 Couper l'appareil 15 8.2 Mise hors service 15 9 Éliminer l'appareil 15

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiquées par un, les résultats de manipulation par un.

1.1 Description de l'appareil et de son équipement

Fig. 1

(1) Éléments de commande et de contrôle (2) Ventilateur

(13) DrySafe (14) Plaque de régulation de l'humidité (15) HydroSafe

(3) Tablette de rangement, en deux parties (4) Surface de rangement (5) VarioSafe*

(16) Orifice d'écoulement (17) Éclairage LED du congélateur (18) Amortisseur de fermeture

(6) Range-bouteilles variable (7) Colonne lumineuse, de chaque côté (8) Balconnets de porte (9) Balconnet conserves* (10) Porte-bouteilles (11) Range-bouteilles (12) Éclairage LED du compartiment BioFresh

(19) Tiroir de congélation (20) IceMaker (21) Système d'info (22) Accumulateurs de froid (23) Plaquette signalétique

Remarque

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie. À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

1.2 Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• les cuisines du personnel, les pensions de famille,
• les clients de maisons de campagne, hôtels, moteliers et autres hébergements,
• les traiteurs et services similaires dans le commerce de gros

N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive des produits Médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions.

En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique.

Remarque

Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.

Classe clima-tique	pour températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. Installed, l'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

Le compartiment BioFresh remplit les exigences d'un département pour conservation des denrées hautement périssables (ou conserveur) selon la norme EN ISO 15502.

Remarque pour les instituts de contrôle :

Effectuer les contrôles selon la consigne des normes et directives en vigueur.

La préparation et le contrôle des appareils doivent être effectués en tenant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.

1.4 Économiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiantes. (voir 1.2).
• Ouvrir l'appareil aussi brièvement que possible.
• Plus la température est régée BASSE, plus la consommation en énergie est élevée.
• Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
• Ne sortir les aliments que le temps dont vous en avez besoin pour qu'ils ne se réchauffent pas.
• Entreposer des alimentés chauds : les laisser refroidir d'abord à température ambiante.
• Décongeler des aliments dans le réfrigérateur.
• Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.
• En cas d'absence prolongée telle que vacances, activer la fonction « vacances » (voir 5.4.5).

Dangers pour l'utilisateur :

• Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprenant les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilitaire ne doit pas être réalisés par des enfants sans surveillance.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S. A. V ou tout autre technicien qualifié.
• Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Uniquement exploiter l'appareil à l'état monté.
• Conservez précieusement ce mode d'emploi et remettez-le eventuellement au nouveau propriétaire de l'appareil.
• ées par le S. A. V. ou tout autre personnel qualifié spécifique instruit.*
• Le fabricant décline toute responsabilité pour les dégâts survenus suite à un raccord incorrect de l'alimentation fixe en eau.*
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace intérieur et ne sont pas adaptées à l'éclairage de la pièce.

Risque d'incendie :

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
• Ne pas endommager les tubes du circuit frigorifique.
• Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbettières, etc.).
• En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité du point de sortie. Bien aérer la pièce. Informer le service après-vente.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évitemment échappé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risques de gelures, d'engourdissement et de douleurs :

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés.

congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).

Risques de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque de pincement

• Ne pas toucher aux amortisseurs de fermeture. Risque de se coincer les doigts à la fermeture de la porte.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3.1 Éléments de commande et de contrôle

Fig. 2 (1) Touche On/Off du compartiment réfrigérateur (2) Affichage de température du compartiment réfrigérateur (3) Touche de réglage Up du compartiment réfrigérateur (4) Touche de réglage Down du compartiment réfrigérateur (5) Touche Holiday (6) Touche SuperCool (7) Symbole SuperCool (8) Touche On/Off du compartiment congélateur (9) Affichage de température du compartiment congélateur (10) Touche de réglage Up du compartiment congélateur

Touche de réglage Down du compartiment congélateur

Touche SuperFrost

Symbole SuperFrost

Touche alarme

(15) Symbole alarme

Symbole menu

(17) Symbole sécurité infant

Symbole IceMaker*

Symbole réservoir d'eau*

(20) Symbole panne de courant

3.2 Affichage de la température

Sont affichés en service normal :

• la température de congélation la plus chaude
• la température moyenne de réfrigération

L'affichage de la température du compartiment de congélation clignote :

• le réglage de la température est modifié
• après l'enclenchement, la température n'est pas encore suffisamment froide
• la température a augmenté de plusieurs degrés

Des traits clignotent à l'affichage :

• la température de congélation est supérieure à 0°C.

Les affichages suivants indiquent qu'il y a une panne. Pour les causes possibles et les mesures à prendre : (voir Dysfonctionnements).

• F0aF9
• Le symbole Panne de courant est allumée.

Remarque

Pour enclencher l'ensemble de l'appareil, il suffit d'enclencher le congélateur.

Mettre l'appareil en service environ 2 heures avant d'y placer des aliments à congeler.

Y placer les produits à congeler lorsque la température affichée est de -18 °C.

4.1.1 Enclencher le compresseur

Ouvrir la porte. Appuyer sur la touche On/Off du congélateur Fig. 2 (8). L'affichage de température du réfrigérateur indique la température actuelle de l'espace intérieur. L'affichage de température du congélateur et le symbole Alarme clignotent jusqu'à ce que la température soit suffisamment froide. Si la température est supérieure à 0°C, des traits clignotent ; si elle est inférieure, la température actuelle clignote.

4.1.2 Enclencher les compartiments réfrigérateur et biofresh

Lorsque le réfrigérateur était éteint (par ex. pendant une longue absence, telles que les vacances), il est possible de l'allumer à nouveau séparation.

Ouvrir la porte. Appuyer sur la touche On/Off du réfrigérateur Fig. 2 (1). L'éclairage intérieur s'allume lorsque la porte est ouverte. L'affichage de température luit. Les compartiments réfrigérateur et BioFresh sont enclenchés.

5.1 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.1.1 Réglage de la sécurité enfants

Activer le mode de réglage : appuyer env. 5 sec. sur la touche SuperFrost Fig. 2 (12). Dans l'affichage, c clignote. Le symbole Menu Fig. 2 (16) est allumé. Confirmer : appuyer brievement sur la touche SuperFrost Fig. 2 (12).

Lorsque l'affichage indique c:

Appuyer brièvement sur la touche SuperFrost Fig. 2 (12) pour activer la sécurité enfants.

Le symbole Sécurité enfants Fig. 2 (17) est allumé. L'affiche clignote.

Lorsque l'affichage indique c0:

appuyer brièvement sur la touche SuperFrost Fig. 2 (12) pour désactiver la sécurité enfants. Le symbole Sécurité enfants Fig. 2 (17) s'éteint. L'affichage c clignote. Désactiver le mode de réglage : appuyer sur la touche On/Off du congélateur Fig. 2 (8).

Attendre 5 min. L'affichage de température indique à nouveau la température.

5.2 Alarme porte ouverte

Pour le réfrigérateur/compartiment Biofresh et le congélateur

L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 secondes.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée.

5.2.1 Arrête l'alarme de porte

L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. Le signal restera éteint aussi longtemps que la porte est ouverte.

Appuyer sur la touche Alarme Fig. 2 (14). L'alarme de porte s'arrête.

5.3 Alarme de température

Si la température de congélation n'est pas assez basse, l'avertisseur sonore retentit.

L'affichage de la température clignote en même temps que le symbole Alarme Fig. 2 (15).

Une température trop élevée peut être due :

au rangement d'aliments chauds dans l'appareil - à l'entrée d'air chaud dans l'appareil lors du rangement ou du retrait d'aliments - le courant a été coupé un certain temps - l'appareil est défectueux

L'avertisseur sonore s'éteint automatiquement et le symbole Alarme Fig. 2 (15) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide.

Si l'état d'alarme persiste (voir Dysfonctionnements).

Remarque

Si la température n'est pas suffisamment froide, les aliments risquent de s'abîmer.

Vérifier la qualité des aliments. Ne pas consommer d'aliments avariés.

5.3.1 Arrêter l'alarme de température

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.

Appuyer sur la touche Alarme Fig. 2 (14). L'avertisseur sonore s'arrête.

5.4 Réfrigérateur

La circulation naturelle de l'air dans le réfrigerateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus de la cloison de séparation avec la zone BioFresh et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.

Toujours maintenir les fentes d'aération du ventilateur dégagées.

Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil) Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent. Toujours conserver les liquides et les aliments qui prennent ou dégagent facilement les odeurs ou le goût dans des pièces fermées ou couvertes. Toujours entreposer ou emballer séparément les aliments dégageant de l'éthylène et sensibles à l'éthylène, comme les fruits, légumes, salades, etc. pour ne pas réduire leur durée de conservation. Par ex. ne jamais entreposer ensemble des tomates avec des kiwis ou du chou. Utiliser la surface avant du fond du réfrigérateur uniquement pour entreposer temporairement des aliments réfrigérés (p. ex. pour les trier ou les ranger différément). Ne pas y laisser les denrées réfrigerées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte. Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler.

5.4.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissant de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.

Respect de la température

Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. Eviter d'ouvrir la porte trop fréquemment. Respecter les règles relatives à l'hygiène des alimentés

Règles relatives à l'hygiène des aliments

Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts). Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments. Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ceux-ci. Avoir recours aux instructions de service, surtout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).

5.4.3 Régler la température

La température est fonction des facteurs suivants :

• la fréquence d'ouverture de la porte
• La température de la pièce dans laquelle se trouve l'appareil
• le type, la température et la quantité d'aliments

La température est réglable de 9°C à 3°C, la température recommandée: 5°C.

Remarque

Si la température doit être plus froide que 3°C : régler la température de refroidissement sur 3°C. Régler la température BioFresh sur une valeur située entre b4 (faiblement plus froide) et b1 (la plus froide) (voir 5.5)

Augmenter la température : appuyer sur la touche de réglage Up du réfrigérateur Fig. 2 (3). Diminuer la température : appuyer sur la touche de réglage Down du réfrigérateur Fig. 2 (4). Lors de la première pression sur la touche de réglage, la valeur réglée précédemment apparait en clignotant sur l'affiche de la température du réfrigérateur. Modifier la température progressivement de 1°C à chaque fois : appuyer brièvement sur la touche. Modifier la température en continu : maintenir la touche enfoncée. L'affichage de la température clignote pendant le réglage. La température réelle est affichée env. 5 sec. après la dernière pression de la touche. La température se règle lentement à sa nouvelle valeur.

5.4.4 Supercool

Avec SuperCool, passez à la vitesse supérieure en matière de refroidissement. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez SuperCool pour refroidir rapidement de grandes quantités d'aliments.

SuperCool entraîne une consommation d'énergie un peu plus élevée.

Rafraîchir des aliments avec la fonction supercool

Appuyer brièvement sur la touche SuperCool Fig. 2 (6). Le symbole SuperCool Fig. 2 (7) s'allume dans l'affichage. La température de réfrigération descend à sa valeur la plus basse. La fonction SuperCool est activée. La fonction SuperCool se désactive automatiquement après 12 heures. L'appareil continue de fonctionner en mode normal d'économie d'énergie.

Désactiver prématurément la fonction supercool

Appuyer brièvement sur la touche SuperCool Fig. 2 (6). Le symbole SuperCool Fig. 2 (7) s'éteint dans l'affichage. La fonction SuperCool est désactivée.

Le programme vacances fait économiser de l'énergie et empêche toute formation d'odeurs lorsque la porte du compartiment réfrigérateur reste fermée longtemps.

Le compartiment congélateur reste en marche pendant le programme vacances.

Enclencher le programme vacances

Retirer tous les aliments du réfrigérateur et du compartiment BioFresh, sinon ils s'abîmeraient. Appuyer sur la touche Holiday Fig. 2 (5) pendant 3 sec.

Le programme vacances est enclenché. L'écran de l'appareil affiche Ho.

Couper le programme vacances

Appuyer brièvement sur la touche Holiday Fig. 2 (5). Le programme vacances est coupé. L'affichage affiche la température réfrigérante actuelle.

Décaler les tablettes de rangement

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.

Soulever la tablette de rangement et la retirer par devant. Réinsérer la tablette de rangement à la hauteur désirée. Les stoppeurs doivent montrer vers le bas et être situés à l'arrière de la surface d'accueil.

Démonter les tablettes de rangement

Les tablettes de rangement peuvent être démontées pour le nettoyage.

5.4.7 Utiliser la tablette de rangement composée de deux parties

Glisser la tablette de rangement composée de deux parties dessous comme sur la figure.

Fig. 3

La tablette de verre (1) avec les stoppeurs de culissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas.

5.4.8 Utiliser le range-bouteilles intégré

Sur le fond du réfrigérateur, vous pouvez utiliser au besoin le range-bouteilles ou la tablette en verre :

Utilisation du range-bouteilles : conservez la tablette en verre derrière le range-bouteilles afin de gagner de la place. Posez les bouteilles avec le fond vers l'arrière face à la paroi arrière. Si les bouteilles dépassent du range-bouteilles à l'avant, déplacez le balconnet de contre-porte d'un niveau vers le haut.

5.4.9 Variosafe*

Le VarioSafe offre de la place pour alimentes et emballages de petites dimensions, tubes et verres.

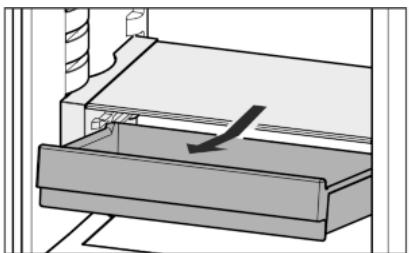

Utiliser variosafe*

Fig. 4

Le tiroir du VarioSafe peut être retiré et introduit dans deux hauteurs différentes. Le VarioSafe peut de plus être déplacé dans son ensemble en hauteur.

Démonter variosafe*

Fig. 5

Le VarioSafe peut être démontré pour le nettoyage.

Déplacer les balconnets de contre-porte

Fig. 6

Les balconnets de rangement peuvent être retirés en entier et déposés sur une table.

Il est aussi bien possible d'utiliser un seul ou deux compartiments. Lorsque des bouteilles particulièrement hautes doivent être entreposées, n'accrocher qu'un seul compartiment au-dessus du porte-bouteilles.

Repositionner les balconnets : retirer en poussant vers le haut puis reinsérer à l'emplacement souhaité.

Démonter les balconnets de contre-porte

Fig. 7

Fig. 8

• Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

5.4.11 Utiliser le range-bouteilles.

Afin que des bouteilles ne se renversent pas, déplacer le range-bouteilles.

Comparé aux réfrigérateurs traditionnels, le compartiment BioFresh permet de stocker certains aliments frais jusqu'à trois fois plus longtemps tout en conservant la qualité.

Pour les aliments avec indication de la date de péremption, c'est toujours la date apposée sur l'emballage qui est applicable.

5.5.1 DrySafe

Le DrySafe convient pour la conservation d'aliments secs ou emballés (par ex. produits laitiers, viande, poisson, charcuterie). Ici règne un climat de conservation relativement sec.

5.5.2 Hydrosafe

Le HydroSafe convient pour le réglage de l'humidité pour la conservation de salades, légumes et fruits non emballés à forte teneur en humidité propre. Lorsque le tiroir est bien rempli, il y règnera ainsi un climat frais de rosée avec une humidité de l'air.

allant jusqu'à 90 % max. L'humidité de l'air dans le compartiment dépend de la teneur en humidité de l'aliment à réfrigerer y place et de la fréquence de l'ouverture du réfrigerateur. Vous pouvez régler l'humidité vous-même.

5.5.3 Réglage de l'humidité dans le hydrosafe

Humidité de l'air faible : glisser le régulateur vers la gauche.

Humidité de l'air élevée : glisser le régulateur vers la droite.

Remarque

À ne pas entreprendre dans le compartiment BioFresh : les légumes sensibles au froid comme les aubergines, les tomates à moitié mûres, les courgettes ainsi que les agrumes sensibles au froid. Afin que les aliments ne périssent pas en raison de germes transmis : conserver les aliments animaux et végétaux non emballés séparément dans les tiroirs. Ceci vaut également pour les différentes sortes de viandes. Si pour des raisons de manque de place, il faut entreposer les aliments ensemble : les emballer.

5.5.5 Durées de conservation

Valeur indicatives pour la durée de conservation à une faible humidité de l'air
Beurre	jusqu'à	90	jours
Fromage à pâté dure	jusqu'à	110	jours
Lait	jusqu'à	12	jours
Saucissons, charcuterie	jusqu'à	9	jours
Volaille	jusqu'à	6	jours
Viance de porc	jusqu'à	7	jours
Viance de boeuf	jusqu'à	7	jours
Gibier	jusqu'à	7	jours

Remarque

Veuillez noter que les aliments riches en protéines pourrissent plus rapidement. c-à-d. que les coquillages et les crustacés se gâtent plus rapidement que le poisson, et le poisson se gâte plus rapidement que la viande.

Valeur indicatives pour la durée de conservation à une humidité de l'air élevé
Légumes, salades
Artichauts	jusqu'à	14	jours
Céleri	jusqu'à	28	jours
Chou-fleur	jusqu'à	21	jours
Brocoli	jusqu'à	13	jours
Chicorée	jusqu'à	27	jours
Mâche	jusqu'à	19	jours
Pois	jusqu'à	14	jours
Chou vert	jusqu'à	14	jours
Carottes	jusqu'à	80	jours

Valeur indicatives pour la durée de conservation à une humidité de l'air élevé
Ail	jusqu'à	160	jours
Chou-rave	jusqu'à	55	jours
Laitue	jusqu'à	13	jours
Fines herbes	jusqu'à	13	jours
Poireaux	jusqu'à	29	jours
Champignons	jusqu'à	7	jours
Radis	jusqu'à	10	jours
Choux de Bruxelles	jusqu'à	20	jours
Asperges	jusqu'à	18	jours
Epinards	jusqu'à	13	jours
Chou frisé	jusqu'à	20	jours
Fruits
Abricots	jusqu'à	13	jours
Pommes	jusqu'à	80	jours
Pôres	jusqu'à	55	jours
Mûres	jusqu'à	3	jours
Dattes	jusqu'à	180	jours
Fraisés	jusqu'à	7	jours
Figues	jusqu'à	7	jours
Myrtilles	jusqu'à	9	jours
Framboises	jusqu'à	3	jours
Groseilles rouges	jusqu'à	7	jours
Cerises	jusqu'à	14	jours
Kiwis	jusqu'à	80	jours
Pêches	jusqu'à	13	jours
Prunes	jusqu'à	20	jours
Airelles	jusqu'à	60	jours
Rhubarbe	jusqu'à	13	jours
Groseilles à maquereau	jusqu'à	13	jours
Raisins	jusqu'à	29	jours

5.5.6 Régler la température dans le biofresh

La température est régée automatiquement. Pour une température de réfrigérateur de 5°C, la température du compartiment BioFresh se situe entre 0°C et 3°C.

Vous pouvez régler la température légèrement plus froide ou plus chaude. La température est réglable de b1 (température la plus froide) à b9 (température la plus chaude). La valeur régée au préalable est la valeur : b5. Pour les valeurs b1 à b4, la température peut chuter en-dessous de 0°C, de sorte que les aliments congèlent légèrement.

Activer le mode de réglage: Appuyer env. 5 s sur la touche SuperFrost Fig. 2 (12). Le symbole Menu Fig. 2 (16) clignote. Dans l'affichage, c clignote. Appuyer sur la touche de réglage Up du compartment congestion Fig. 2 (10) jusqu'à ce que b clignote à l'affichage. Confirmer: appuyer brièvement sur la touche SuperFrost.

Augmenter la température : Appuyer sur la touche de réglage Up du congélateur Fig. 2 (10). Diminuer la température : Appuyer sur la touche de réglage Down du congélateur Fig. 2 (11). Confirmer : Appuyer sur la touche SuperFrost. La température adopte lentement la nouvelle valeur. Désactiver le mode de réglage : Appuyer sur la touche On/Off du congélateur Fig. 2 (8).

Attendre 5 min. L'affichage de température indique à nouveau la température.

5.5.7 Tiroirs avec amortisseurs

Fig. 9

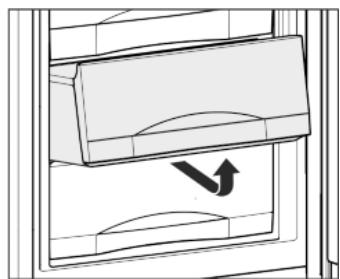

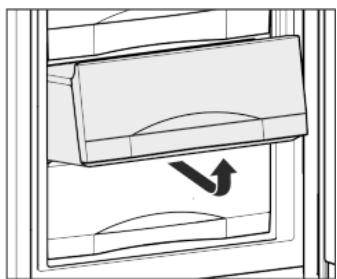

Sortir le tiroir, soulever à l'arrière et enlever vers l'avant. Repousser les rails à l'intérieur!

Fig. 10

Repousser les rails. Placer le tiroir sur les rails et pousser jusqu'à entendre l'encliquetage.

5.5.8 Plaque de régulation de l'humidité

Sortir la plaque de régulation de l'humidité. Tirer la plaque vers l'avant avec précaution lorsque les tiroirs sont enlevés et enlever vers le bas. Introduire la plaque de régulation de l'humidité : insérer les travers du couvercle de la plaque par le bas dans le support arrêté Fig. 11 (1) et encliqueter devant dans le support Fig. 11 (2).

Dans le congélateur, vous pouvez entreposer des produits surgelés ou des aliments à congeler, préparer des glaçons et congeler des aliments frais.

5.6.1 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous « capacité de congélation... kg/24h »

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 35 kg chacune.

Un vide se constitue après fermeture de la porte. Après la fermeture, attendez env. 1 min afin que la porte se laisse ouvrir plus facilement.

Attention

Risque de blessure aux débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congélées. Ne pas congeler de bouteilles ni de canettes!

Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par paquet :

• Fruits, légumes jusqu'à 1 kg Viande jusqu'à 2,5 kg Emballer les alimentés par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.

5.6.2 Dégivrer les alimentés

• Dans le compartiment réfrigérateur
• Dans le four/le four à chaleur tournante. Uniquement la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible. Ne recongeler des aliments décongelés que dans des cas exceptionnels.

5.6.3 Régler la température dans le congélateur

L'appareil a été réglé en série pour un service normal.

La température est réglable de -15 °C à -26 °C, la température recommandée : -18 °C.

Augmenter la température : appuyer sur la touche de réglage Up du congélateur Fig. 2 (10). Diminuer la température : appuyer sur la touche de réglage Down du congélateur Fig. 2 (11). En y appuyant pour la première fois, la valeur actuelle est affichée à l'affichage de température du congélateur. Modifier la température en pas de 1°C : appuyer brièvement sur la touche.

Modifier la température progressivement : Maintenir la touche appuyée. Pendant le réglage, la valeur affichée clignote. Env. 5 secondes après la dernière pression sur la touche, la température effective est affichée. La température adopte lentement la nouvelle valeur.

5.6.4 Superfrost

Cette fonction vous permet de congeler rapidement des denrées fraîches à cœur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

Les denrées déjà stockées obtiennent en plus une « réserve de froid ». Elles restent donc congélées plus longtemps lorsque vous dégèleZ l'appareil.

Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la « Capacité de congestion... kg/24h » indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique.

Selon la quantité de denrées fraîches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.

Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à

congeler avec des produits déjà congélées en contact de sorte que ces derniers ne se décongèlent pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduisez des aliments déjà congelés
• Lors d'une congélation de denrées fraîches allant jusqu'à environ 2 kg par jour

Congeler avec la fonction superfrost

Appuyer une fois brièvement sur la touche SuperFrost Fig.2 (12). Le symbole SuperFrost Fig. 2 (13) s'allume. La température de congélation baisse, l'appareil fonctionne à sa puissance frigorifique Tmaxale.

Pour une petite quantité de produits à congeler :

attendre env. 6 h. Appareils avec NoFrost : déposer les aliments conditionnés dans les tiroirs supérieur. - Appareils sans NoFrost : déposer les aliments conditionnés dans les tiroirs inférieurs.

En cas de quantité maximale de produits à congeler :

attendre env. 24 h. Appareils avec NoFrost : retirer les tiroirs supérieurs et poser les aliments directement sur les tablettes de rangement supérieures. Appareils sans NoFrost : retirer le tiroir le plus bas et poser les aliments directement dans l'appareil de sorte qu'ils soient en contact avec le fond ou les parois latérales. La fonction SuperFrost se désactive automatiquement en fonction de la quantité stockée : au plus tard 30 heures après, au plus tard 65 heures après. Le symbole SuperFrost Fig. 2 (13) s'éteint quand la congélation est terminée. Déposer les aliments dans les tiroirs et réinsérer ceux-ci. L'appareil continue de fonctionner en mode normal d'économie d'énergie.

Remarque

La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Aux appareils avec NoFrost :

Laisser tiroir inférieur dans l'appareil ! Ne jamais encombrer les fentes d'aération du ventilateur sur la paroi arrière à l'intérieur!

Pour déposer les produits à congeler directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant

Retirer la tablette de rangement : la soulever devant et la tirer en dehors. Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.

5.6.7 Variospace

Vous supportez retirer les tiroirs ainsi que les surfaces de rangement. Vous avez ainsi plus de place pour congeler des pièces de gros volume. La volaille, la viande, les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent congeler sans problème puis de nouveau préparés.

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 35 kg chacune.

5.6.8 Système info*

(1) Plats de cuisine, crème, glace (2) Porc, poisson (3) Fruits, légumes

Fig. 12

(4) Saucisson, pain (5) Gibier, champignons (6) Volaille, boeuf/veau

Les chiffres indiquent chaque fois les durées de conservation en mois de plusieurs types d'aliments à surgeler. Les durées de conservation mentionnées sont données à titre indicatif.

5.6.9 Accumulés de froid

Les accumulateurs de froid évitent que la température n'augmente trop rapidement en cas de panne de courant.

Utilisation des accumulateurs de froid*

Placer les accumulateurs de froid congelés dans la partie supérieure de l'espace de congélation, sur les alimentés congelés.

Utilisation des accumulateurs de froid*

Congeler et conserver les accumulateurs de froid dans la partie supérieure du congélateur.

Si le tiroir supérieur est enlevé:

y placer les accumulateurs de froid : Insérer l'accumulateur de froid dans l'espace supérieur de condensation et l'encliqueter devant. Si le tiroir supérieur est enlevé : retirer les accumulateurs de froid : Saisir l'accumulateur de froid sur le côté et le pousser en dehors vers le bas.

5.6.10 Icemaker*

L'IceMaker se trouve dans le tiroir supérieur du compartiment congélateur. Le tiroir porte l'inscription « IceMaker »

Les conditions suivantes doivent avoir été remplies :

• l'appareil doit être bien horizontal;
• l'appareil doit être branché;
• l'appareil doit être enclenché;
• L'IceMaker est raccordé à l'alimentation en eau;

Enclencher l'IceMaker* Fig. 13

Retirer le tiroir. Appuyer sur la touche On/Off Fig. 13 (1) afin que la DEL Fig. 13 (2) s'allume. Insérer le tiroir. Le symbole IceMaker Fig. 2 (18) est allumé.

Remarque

L'IceMaker fabrique des glaçons lorsque le tiroir est complètement fermé.

Fabrication de glaçons

La capacité de production dépend de la température de condensation. Plus la capacité est BASSE, plus de glaçons peuvent être fabriqués pendant un délai bien défini.

Les glaçons tombent de l'IceMaker dans le bac. Une fois un certain niveau de remplissage atteint, la fabrication de glaçons est arrêtée. L'IceMaker ne remplit pas le bac jusqu'au bord.

Si vous avez besoin de grandes quantités de glaçons, on peut remplacer le tiroir complet de l'IceMaker par un tiroir adjacent. En fermant le tiroir, l'IceMaker entame automatiquement la fabrication de glaçons.

Après avoir enclenché l'IceMaker pour la première fois, cela peut durer jusqu'à 24 heures avant d'avoir les premiers glaçons.

Remarque

Lors de la première utilisation de l'appareil ou s'il n'a pas été utilisé depuis longtemps, des particules peuvent s'accumuler dans l'IceMaker ou dans la conduite d'eau.

Par conséquent, ne pas utiliser ou consommer les glaçons produits au cours des premières 24 heures.

Régler le temps d'alimentation en eau*

Il est possible de régler la durée d'ouverture de la vanne de l'IceMaker si la pression d'eau de la conduite est par exemple trop élevée ou trop faible.

Le temps d'arrivée d'eau est réglable par niveaux de E1 (temps d'arrivée bref) à E8 (temps d'arrivée long). La valeur réglée au préalable est E3.

Pour activer le mode de réglage, appuyer sur la touche SuperFrost Fig. 2 (12) env. 5 s. L'affichage indique c. Le symbole Menu Fig. 2 (16) luit. À l'aide des touches de réglage Up Fig. 2 (10) et Down du compartment congélateur Fig. 2 (11), sélectionner E. Confirmer: appuyer brièvement sur la touche SuperFrost Fig. 2 (12).

Prolonger le temps d'alimentation en eau : appuyer sur la touche de réglage Up du compartiment congélateur Fig. 2 (10). Diminuer le temps d'alimentation en eau : appuyer sur la touche de réglage Down du compartiment congélateur Fig. 2 (11). Confirmer : appuyer sur la touche SuperFrost Fig. 2 (12). Désactiver le mode de réglage : appuyer sur la touche On/Off du compartiment congélateur Fig. 2 (8). L'affichage de température indique à nouveau la température.

Couper l'icemake*r

Si l'on n'a pas besoin de glaçons, l'IceMaker peut être coupé indépendamment du compartiment Congélateur.

Lorsque l'IceMaker est coupé, on peut utiliser le tiroir de l'IceMaker pour congeler ou stocker des aliments.

Appuyer sur la touche On/Off pendant env. 1 seconde jusqu'à ce que la DEL s'éteigne. Le symbol IceMaker Fig. 2 (18) s'éteint. Nettoyer l'IceMaker. Cela permet de garantir qu'il n'y a plus d'eau ou de glace dans l'IceMaker.

6.1 Dégivrer avec le mode nofrost*

Le système NoFrost dégivre l'appareil automatiquement.

Réfrigérateur :

L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur.

Nettoyer l'orifice d'écoulement régulièrement afin de permettre à l'eau de dégivrage de s'écouler (voir 6.3).

Congélateur:

L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement. Il n'y a pas besoin de le dégivrer manuellement.

6.2 Dégivrer manuellement*

Le compartiment réfrigérateur se dégivre automatiquement. L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrêtées sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.3).

Après un fonctionnement prolongé, une couche de givre ou de glace se forme dans le compartiment congélateur.

La couche de givre ou de glace se forme plus rapidement lorsqu'on ouvre l'appareil fréquemment ou lorsque les aliments y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

Attention

Risque de blessures et d'endommagement du à la vapeur chaude!

Pour dégiver, ne pas avoir recours à des appareils de chauffage électriques ou des nettoyeurs au jet de vapeur, des flammes nues ou des aerosols spéciaux dégivrage. Ne pas enlever la glace avec des ustensiles tranchants.

Un jour avant le dégivrage, enclencher le mode SuperFrost. Les denrées congélées auront ainsi une « réserve de froid supplémentaire. » Couper l'appareil.

L'affichage de la température s'éteint. Lorsque l'affichage de la température ne s'éteint pas, la sécurité enfants (voir 5.1) est active. Débrancher l'appareil du réseau ou couper le fusible. Poser les accumulateurs de froid sur les aliments congelés. Conserver les aliments congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreposer dans un local frais. Placer un contenant de l'eau chaude, mais pas bouillante sur l'une des tablettes du milieu. Remplir à moitié d'eau tiède les deux tiroirs inférieurs et les placer dans l'appareil. Le dégivrage est accéléré. L'eau de dégivrage est collectée dans les tiroirs. Laisser la porte ouverte pendant le dégivrage. Retirer les morceaux de glace détachés. Veiller à ce que l'eau de dégivrage ne coule pas dans l'encadrement de meuble. S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon. Nettoyer l'appareil (voir 6.3) et le sécher.

Avertissement

Risque de blessures et d'endommagement émanant de la vapeur très chaude!

La vapeur chaude peut provoquer des brûlures et endommager les surfaces.

Ne pas utiliser d'appareils de nettoyage à la vapeur !

Attention

Un nettoyage incorrect endommage l'appareil!

Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons rêches. Ne pas utiliser de solvants chimiques. Ne pas déterminer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S. A. V. Ne pas arracher, plier ou endommager de câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil. Débrancher la prise.

Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent. Nettoyer l'orifice d'évacuation : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

La plupart des éléments d'équipement peuvent être démontés pour le nettoyage : voir dans le chapitre correspondant. - Les éléments d'équipement de la porte peuvent être lavés dans le lave-vaisselle. Les impressions peuvent toutes s'effacer au fil des ans. Autres éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent. Glissières télescopiques : nettoyer uniquement avec un chiffon humide. La graisse dans les rails sert à la lubrification et ne doit pas être enlevée.

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher. Rebrancher l'appareil et l'enclencher de nouveau. Enclencher la fonction SuperFrost (voir 5.6.4). Lorsque la température est suffisamment froide : remettre en place les aliments.

6.4 Nettoyer le ice maker*

Il faut que le tiroir de l'IceMaker soit vide et rentré.

Pour activer le mode de réglage, appuyer env. 5 s. sur la touche SuperFrost Fig. 2 (12). L'affichage indique c. Le symbole Menu Fig. 2 (16) luit. À l'aide de la touche de réglage Up du compartiment glaceur Fig. 2 (10)/de la touche de réglage Down du compartiment congélateur Fig. 2 (11), sélectionner I. Confirmer: appuyer sur la touche SuperFrost Fig. 2 (12). À l'aide de la touche de réglage Up du congélateur Fig. 2 (10) / de la touche de réglage Down du congélateur Fig. 2 (11), sélectionner Ic. Confirmer: appuyer sur la touche SuperFrost Fig. 2 (12). Désactiver le mode de réglage: appuyer sur la touche On/Off du compartiment congélateur Fig. 2 (8).

Attendre 2 min. L'affichage de température indique à nouveau la température. Retirer le tiroir. Nettoyer le bac à glaçons et le tiroir avec de l'eau chaude. S'il y a lieu, utiliser un détergent doux. Rincer ensuite. Insérer de nouveau le tiroir.

Si vous avez utilisé du produit de vaisselle :

jeter les trois premières charges de glaçons pour éliminer les restes de produit de vaisselle.

Soit vous laissez l'IceMaker coupé dans cette position, soit vous le réenclenchez (voir 5.6.10).

6.5 S.a.v.

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S. A. V. Vous trouverez l'adresse du S. A. V. dans le répertoire S. A. V. fourni avec votre appareil.

Avertissement

Risque de blessures dû à une réparation incorrecte!

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien) que par le S. A. V.

Relever la désignation de l'appareil Fig. 14 (1), le n° de service Fig. 14 (2) et le n° de série Fig. 14 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.

Fig. 14

Informer le S. A. V. et lui communiquer la panne, la désignation de l'appareil Fig. 14 (1), le n° de service Fig. 14 (2) et le n° de série Fig. 14 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S. A. V. Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.

7 Dysfonctionnements

Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne doit cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché. Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. Vérifier le fusible.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie. La fonction SuperFrost est activée. Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal. La fonction SuperCool est activée. Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.

Une LED clignote plusieurs fois en bas à l'arrière de l'appareil (vers le comprateur)

Il y a un dysfonctionnement. S'adresser au S. A. V. (voir Entretien)

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionnellement des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.

Un gargouillancement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.

Un léger clic.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement. Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

→ L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. → L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.

Ce bruit est normal. La température ambience est trop élevée. Solution: (voir 1.2)

Un grondement sourd.

Le bruit est dû à la circulation de l'air du ventilateur. Ce bruit est normal.

Bruit de vibrations.

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. Vérifier le montage et aligner éventuellement à nouveau l'appareil. Espacer les bouteilles et les récipients.

Un bruit d'écoulement au niveau de l'amortisseur de fermeture.

Le bruit se produit lors de l'ouverture et de la fermeture de la porte. Ce bruit est normal.

L'affichage de température indique : F0 à F9.

Il y a un dysfonctionnement. S'adresser au S. A. V. (voir Entretien)

L'affichage de température indique : FE.*

Il y a un dysfonctionnement. S'adresser au S. A. V. (voir Entretien)

L'affichage de température indique une panne de

courant. L'affichage de température indique la température la plus élevée atteinte lors de la panne de courant.

La température de congélation est trop élevée suite à une panne de courant ou une interruption du courant durant les dernières heures ou jours. Lorsque le courant est rétabli, l'appareil continue de fonctionner conformément au dernier réglage de la température. Effacer l'affichage de la température la plus élevée : appuyer sur la touche Alarme Fig. 2 (14). Vérifier la qualité des alimentés. Ne pas consommer d'aliments avaries. Ne pas recongeler d'aliments décongelés.

L'affichage de la température est allumé : DEMO.

Le mode démonstration est activé. S'adresser au S.A.V. (voir Entretien)

Les parois extérieures de l'appareil sont chaudes*

La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. Ceci est normal.

L'icemakeur ne se laisse pas enclencher.

L'appareil et par-delà même l'IceMaker ne sont pas raccordés. Brancher l'appareil (voir Mise en service)

L'icemakeur ne fabrique pas de glaçons.

→ L'IceMaker n'est pas activé. Activer l'IceMaker. → Le tiroir de l'IceMaker n'est pas fermé correctement. Insérer le tiroir correctement. → La prise d'eau n'est pas ouverte. Ouvrir la prise d'eau. → L'arrivée d'eau à l'IceMaker est interrompue.

Vérifier la prise d'eau (voir les Instructions de montage de la section Prise d'eau). Vérifier le câblage (voir les Instructions de montage de la section Prise d'eau). Le tamis à l'extrémité du tuyau d'alimentation en eau ou le tamis du raccord au niveau de l'appareil sont bouchés. Nettoyer les tamis.

La température n'est pas assez froide.

La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération. La température ambiente est trop élevé. Solution : (voir 1.2). L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S. A. V. (voir Entretien) De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost. Solution: (voir 5.6.4) La température est mal régée. Régler la température sur plus froid et vérifier au bout de 24 h. L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). Changer l'emplacement de l'appareil ou de la source de chaleur. L'appareil n'a pas été installé correctement dans la niche. Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement.

L'éclairage intérieur ne fonctionne pas.

L'appareil n'est pas mis en marche. Mettre l'appareil en marche. La porte est restée ouverte plus de 15 min. L'éclairage interieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte. L'éclairage à DEL est défectueux ou le recouvrement est endommagé:

Avertissement

Risque de blessure d'un choc électrique!

Des pièces sous tension se trouvent sous le cache.

Faire replacer ou réparer l'éclairage intérieur LED uniquement par le S. A. V. ou par un technicien qualifié spécialement formé.

Avertissement

Risque de blessures dues à la lampe à DEL!

L'intensité d'éclairage de la DEL correspond à la classe laser 1/1M.

Lorsque le recouvrement est défectueux :

Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux.

Le joint de porte est défectueux ou doit être remplacé pour d'autres raisons.

Sur certains appareils, le joint de porte peut être remplacé. Son remplacement ne nécessite aucun outil. S'adresser au S. A. V. (voir Entretien).

Le joint de la porte est susceptible de glisser hors de la rainure. Vérifier le bon positionnement du joint de porte dans la rainure.

Remarque

Pour couper l'ensemble de l'appareil, il suffit de couper le congélateur.

8.1.1 Couper le congélateur

Appuyer sur la touche On/Off compartment congélateur Fig. 2 (8) pendant env. 2 secondes. Un long bip sonore retentit. Les affichages de température sont foncés. L'appareil est coupé. S'il est impossible de couper l'appareil, cela signifie que la sécurité infant est active (voir 5.1).

Remarque

En cas de besoin, le compartiment réfrigérateur peut être coupé séparément. Appuyer sur la touche On/Off du compartiment réfrigérateur Fig. 2 (1) pendant env. 2 secondes. L'affichage de température Fig. 2 (2) du réfrigerateur est foncé. Les compartiments réfrigerateur et BioFresh sont coupés.

8.2 Mise hors service*

Vider l'appareil. Amener l'IceMaker en position de nettoyage (voir Entretien). Débrancher la prise. Nettoyer l'appareil (voir 6.3).

Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

9 Éliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher le réfrigérant y contenu (indications sur la plaque signalétique) et l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant. Débrancher l'appareil. Sectionner le câble de raccord.

140114 7085634 - 01

(S)IC.../ (S)ICB.../ ICU... LC/ LP

Sommaire

1 Consignes de sécurité générales. 2 2 Transport de l'appareil. 2 3 Mise en place de l'appareil. 2 4 Dimensions de l'appareil 3 5 Dimensions de la niche 3 6 Porte de placard. 4 7 Aération et ventilation de l'élément de cuisine... 5 8 Changer le sens de la porte. 5 9 Prise d'eau. 6 10 Installer l'appareil dans la niche 6 11 Éliminer l'emballage 7 12 Brancher l'appareil. 7

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiquées par un. Les résultats de manipulation par un.

1 Consignes de sécurité générales

• Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions. Respecter en particulier les chapitres « Dimensions de la niche » (voir 5) et « Aération et ventilation de l'élément de cuisine » (voir 7).
• La prise de courant doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrêtée de l'appareil.

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS- SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	PRUDENCE	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.

Remarque

indique les remarques et conseils utiles.

Prudence

Risque de blessure et d'endommagement du à un transport incorrect!

Transporter l'appareil emballé. Transporter l'appareil ABOUT. Ne pas transporter l'appareil seul.

3 Mise en place de l'appareil

Danger de brûlures par court-circuit!

Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrière d'un autre appareil, ils peuvent être endommagés à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation. Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrière de l'appareil.

Avertissement

Risque d'incendie du à l'humidité !

Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.

L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau. Uniquement exploiter l'appareil à l'état monté.

Avertissement

Risque d'incendie du fluide réfrigérant!

Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.

Veiller à ne pas endommager les tubes du circuit frigorifique.

Avertissement

Risque d'endommagement et d'incendie!

Ne pas placer un appareil diffusant de la chaleur (p. ex. four à micro-ondes, grille-pain, etc.) sur l'appareil!

Attention

Risque de détérioration dû à l'eau de condensation !

Si votre appareil n'est pas un appareil Side-by-Side (SBS) :

Ne pas placer l'appareil directement à côté d'un autre réfrigérateur/congélateur.

Si votre appareil est un appareil Side-by-Side (SBS) :

Placer le combiné SBS conformément à la feuille annexe.

En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil. Le sol au lieu d'emplacement doit être horizontal et plan.

Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents. - Ne pas installer l'appareil seul, de préférence à deux personnes ou plus. Le lieu d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir pour 8 g de réfrigérant type R 600a un volume de 1m³. Si le lieu d'installation est trop petit, un mélange gaz-air inflammable peut se former en cas de fuite dans le circuit de refroidissement. La quantité de réfrigérant est indiquée sur la plaquette signalétique à l'intérieur de l'appareil. Du condensat peut se former sur la paroi extérieure de l'appareil si celui-ci est placé dans un environnement très humide. Toujours veiller à une bonne ventilation et une bonne aération sur le lieu d'emplacement.

Si la sécurité de transport est enfichée sur la porte :

Retirer la sécurité de transport rouge

Si la sécurité de transport est vissée sur la porte :

Déserrer la sécurité de transport rouge. Boucher le trou de fixation vide avec un bouchon (60).

Après le montage :

Enlever les feuilles de protection, les rubans adhésifs et les protections pour le transport, etc.

Remarque

Nettoyer l'appareil (voir mode d'emploi, chapitre "Nettoyer l'appareil").

5 Dimensions de la niche

L'appareil est encasirable et par conséquent, complètement entouré d'un élément de cuisine. L'élément de cuisine en question doit être réalisé exactement selon les dimensions d'encastrement données et permettre une ventilation et une aération suffisante pour qu'un fonctionnement correct de l'appareil soit garanti.

Fig. 2 M1): Uniquement avec ICBN3366. (voir 9) En cas d'installation côte à côte, installer chacun des deux appareils dans un meuble séparé, l'un à côté de l'autre.

	F(mm)	G(mm)	H(mm)	J(mm)	K(mm)	L(mm)
ICP 29..	1574—1590	560—570	min.550	min.500	min.40	max.19
ICU 33..,ICUN 33..,ICP 33..,ICNP 33..,ICN 33..,SICN 33..,ICBP 32..,ICBN 33..,SICBN 33..	1772—1788	560—570	min.550	min.500	min.40	max.19

L'épaisseur des meubles voisins doit être contrôlée : elle doit être de min. 16 mm. Installer l'appareil uniquement dans des éléments de cuisine stables, solides. Sécuriser les meubles contre les chutes. Ajuster l'élément de cuisine avec un niveau à bulle et une équerre, et si besoin équilibrer avec des cales. S'assurer que le plancher et les parois latérales du meuble soient positionnés perpendiculairement.

6 Porte de placard

• Pour l'objet de cuisine, deux portes sont nécessaires : une supérieure pour le compartiment réfrigerateur et une inférieure pour le compartiment congélateur.
• Les portes doivent partager une épaisseur d'au moins 16 mm et de maximum 19 mm.
• Lorsque les deux portes sont fermées, la fente entre la porte supérieure et inférieure doit être d'au moins 3 mm.
• La fente entre les portes de placard doit être à la même hauteur que la fente entre les portes de l'appareil.
• Il doit y avoir une fente d'au moins 3 mm de haut entre la porte et la porte de placard située au-dessus (le cas échéant).
• La largeur des portes de placard dépend du style de la cuisine et de la taille de la fente entre les panneaux de porte du placard. En général, une fente verticale de 3 mm devrait être laissée entre les portes de placard.
• Les bords supérieurs de la porte supérieure et la porte inférieure devraient se trouver à la même hauteur que les portes du placard situé à côté (ou bien des placards) s'il y a d'autres placards.
• Les portes des placards doivent être planes et sont à monter sans tension.

Attention

Risque de déterioration en raison d'une porte de placard trop lourde!

Une porte de placard trop lourde peut endommager les charrières et le bon fonctionnement peut.eventuellement être entravé.

Avant le montage de la porte du placard, veiller à ne pas dépasser le poids admissible de la porte du placard.

Type d'appareil	Poids maximal de la porte de placard (kg)
	Porte du réfrigé-rateur	Porte du congé-lateur
ICP 29..	13	12
ICU 33., ICUN 33., ICP 33., ICN 33., SICN 33., ICNP 33..	14	12
ICBP 32..	19	12
ICBN 33., SICBN 33..	20	12

7 Aération et ventilation de l'élément de cuisine

Fig. 3

• Il doit y avoir un espace de ventilation efficace d'au moins 200cm² par appareil au niveau de l'entrée d'air Fig. 3 (A) et la sortie d'air Fig. 3 (B).
• En principe s'applique : plus l'espace de ventilation est grand, moins l'appareil consomme d'énergie.
• La profondeur de l'espace de ventilation au niveau de la paroi arrêtée du meuble doit être de min. 40 mm.

Fig. 4

• L'espace de ventilation du dessus peut être réalisé directement au-dessus de l'appareil avec une grille de ventilation disponible en option Fig. 4 (C), au-dessus du placard Fig. 4 (D) à proximité du plafond ou comme bouche de sortie d'air dans un faux plafond Fig. 4 (E).

Attention

Risque d'endommagement des appareils Side-by-Side du à la condensation d'eau!

Certains appareils peuvent être montés comme combinés Side-by-Side (deux appareils l'un à côté de l'autre).

Si votre appareil est un appareil Side-by-Side (SBS) :

Disposez le combiné SBS conformément à la feuille jointe. Si la disposition des appareils est fixée : ne pas changer la butée de porte.

Prudence

Risque de blessures lorsque l'amortisseur de fermeture se contracte !

Démonter soigneusement l'amortisseur de fermeture.

Prudence

Risque de blessures lorsque les charnières se replient!

Laisser les charnières ouvertes.

Avertissement

Risque de blessures lorsque la porte culbute!

Si les éléments de fixation ne sont pas serrés avec le bon couple de serrage, la porte peut culbuter.

Visser chaque charnière ainsi que le tourillon sphérique avec un couple de serrage de 4 Nm. Visser l'objet de fixation de l'amortisseur de fermeture avec un couple de serrage de 3 Nm. Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis.

Remarque

Le sens de la porte peut uniquement être changé lorsqu'il y a suffisamment de place vers le haut pour retirer et de nouveau monter de l'autre côté l'équerre de fixation de la charnière. Cela n'est généralement pas le cas, après installation dans la niche. Changer le sens d'ouverture de la porte avant d'installer l'appareil dans la niche.

Lors de cette étape, il y a un risque de blessure! Respecter les indications de sécurité!

Ce mode d'emploi est valable pour plusieurs modèles. Exécuter cette étape uniquement si elle s'applique à votre apparèil.

Choisir entre les alternatives représentées.

Uniquement desserrer les vis, ne pas dévisser.

Vérifier le visage et le cas échéant, desserrer.

Lors du changement du sens de la porte, respecter les indications de sécurité ci-dessus ainsi que l'explication des symboles.

Changez le sens de la porte comme indiqué à la fin de ce livre.

Avertissement

Risque de décharge électrique!

Débranchez l'appareil de la prise avant de le raccorder à la conduite d'eau. Coupez l'alimentation en eau avant de raccorder les conduites d'arrivée d'eau du distributeur de glaçons. Le raccord au réseau d'eau potable doit être uniquement effectué par un plombier qualifié.

Avertissement

Danger d'intoxication!

La qualité de l'eau doit être conforme à celle prescrite par le décret relatif à l'eau potable du pays dans lequel l'appareil est utilisé. L'IceMaker sert uniquement à produire des glaçons en quantité normale pour un usage domestique et doit fonctionner avec de l'eau appropriée à la consommation.

Fig. 5

• La pression de l'eau doit se situer entre 0.15 MPa et 0.6 MPa (1,5 bar - 6 bar).
• L'arrivée d'eau à l'appareil doit se faire via une conduite d'eau froide résistante à la pression de service et conforme aux normes en matière d'hygiène.

Utiliser le tuyau en acier inoxydable fourni (longueur 1,5 m). Ne pas réutiliser les anciens tuyaux. Un tuyau de 3 m est disponible auprès du S. A. V. Ce tuyau doit être monté par un spécialiste.

Un filtre-collecteur avec joint se trouve dans la pièce de raccordement du tuyau.

• Un robinet d'arrêt doit être prévu entre la tuyauterie et la prise d'eau domestique afin de pouvoir fermer en cas de besoin l'arrivée d'eau.
• Tous les appareils et dispositifs utilisés pour l'arrivée de l'eau doivent satisfaire aux prescriptions en vigueur dans le pays respectif.
• Ne pas endommager ou plier le tuyau d'arrivée d'eau lors de l'installation.

Fig. 6

L'électrovanne se trouve sur la paroi arrière de l'appareil en bas. Elle possède un filtre de raccordement métrique R3/4. Raccorder la partie droite du tuyau en acier inoxydable à l'électrovanne.

Fixer le tuyau en acier inoxydable sur le boîtier avec l'élément de verrouillage. Ouvrir le robinet d'arrêt de l'arrivée d'eau et vérifier l'étanchéité du système d'eau complet. Avant la première mise en service : faire purger la canalisation d'eau par un spécialiste compétent.

Avertissement

Risque d'incendie du à un court-circuit!

Lors de l'insertion de l'appareil dans la niche, ne pas pincer, coincer, ou endommager le cordon d'alimentation. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.

Attention

Risque d'endommagement de la charnière ! Si lors de son déplacement, l'appareil est saisi au niveau de la porte, les charnières peuvent être endommagées. Lors du déplacement, toujours saisir l'appareil au niveau du corps.

Pour l'installation dans la niche, les accessoires suivants sont disponibles auprès du service client :

Kit pour limitation de l'angle d'ouver-ture de porte à 90°	~90°
Kit pour le montage de façades sépa-rées de meuble.
Kit avec caches pour charnières à boîtier

Lors de cette étape, il y a un risque de blessure ! Respecter les indications de sécurité !

Ce mode d'emploi est valable pour plusieurs modèles. Exécuter cette étape uniquement si l'appareil est équipé de la fonction correspondante.

Choisir entre les alternatives représentées.

Uniquement desserrer les vis, ne pas dévisser.

Vérifier le visage et, le cas échéant, desserrer.

Respecter l'explication des symboles pendant l'installation.

Installer l'appareil dans la niche comme indiqué à la fin de ce livre.

Avertissement

Risque d'étouffement avec les films et matériel d'emballage !

Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matériels recyclables :

• carton ondulé / carton
• pièces en polystyrène expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylène
• cadres en bois cloués avec plaque de polyéthylène* Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

Attention

Risque d'endommagement du système électronique! Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif resp. triphasé) ou de fiches économies d'énergie.

Avertissement

Risque d'incendie et de surchauffe!

Ne pas utiliser de rallonge ou de bloc multiprises.

Le type de courant (courant alternatif) et la tension au lieu d'emplacement doit coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

La prise de courant doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.

Vérifier l'alimentation électrique. Enficher la prise de courant.

Inversion du sens d'ouverture de la porte

Inversion du sens d'ouverture de la porte
