MODE D'EMPLOI ADE 5300 ARTHUR MARTIN

Nous vous donnerons toujours plus.

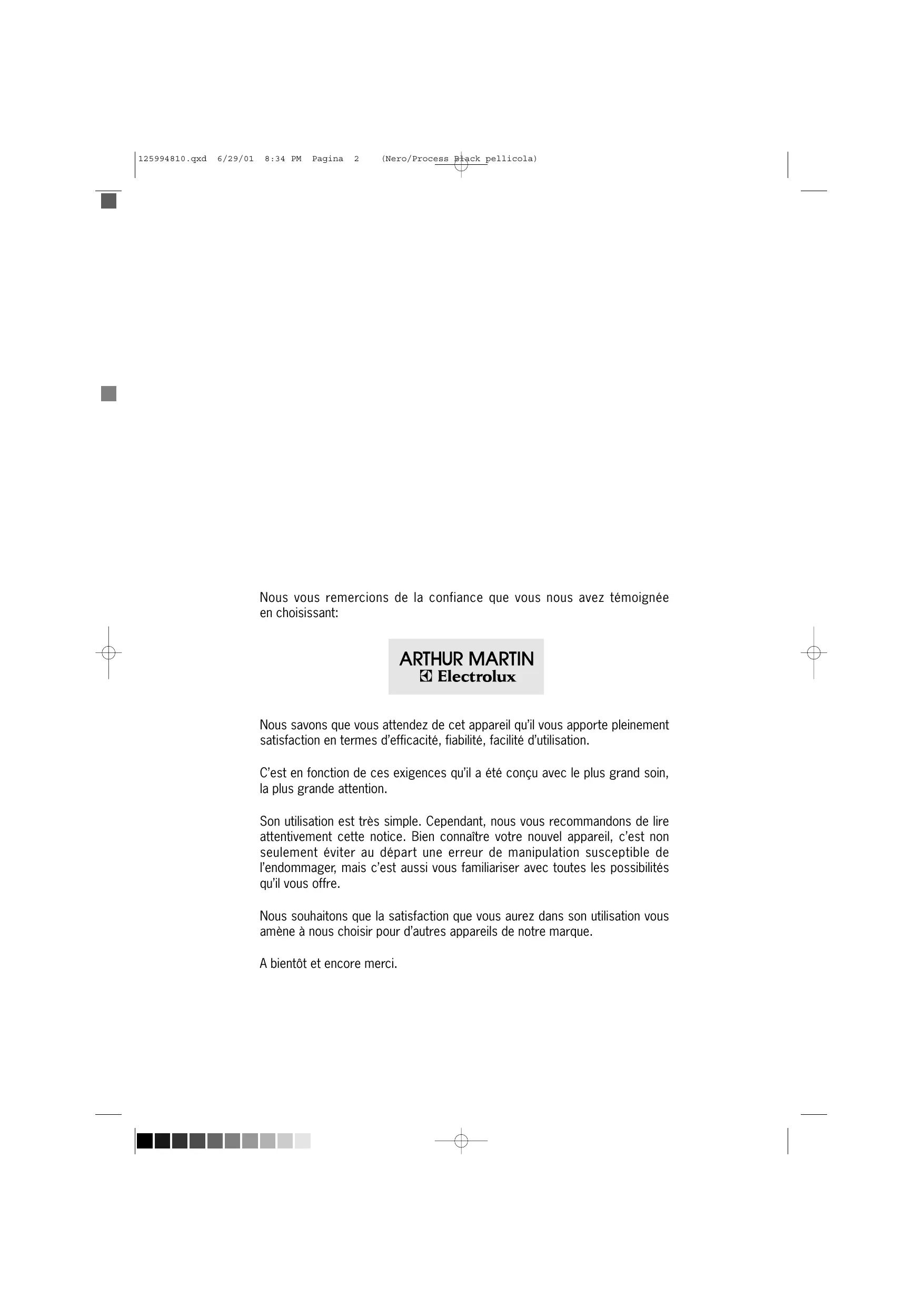

Nous vous remercions de la confiance que vous nous avons temoignée enCHOISSSANT:

ARTHUR MARTIN

Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a ete conu avec le plus grand soin, la plus grande attention.

Son'utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nousCHOISIR pour d'autres appeareils de notre marque.

A bientôt et encore merci.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 4

Installation 4

Utilisation 4

Dépannage 4

Sécurité 4

Protection de l'environnement 5

Description de l'appareil 6

Utilisation de votre sèche-linge 7

Le bandeau de commandes 7-8

Comment faire un séchage? 9

Guide des programmes 10

Guide de séchage 11

Entretien et nettoyage 12

Nettoyageextérieur 12

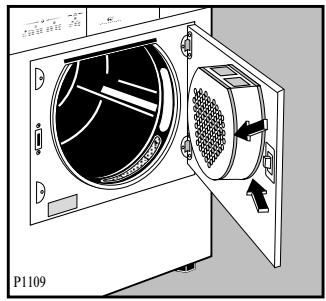

Nettoyage de la porte 12

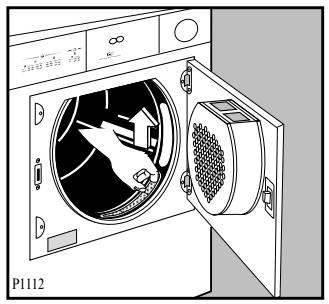

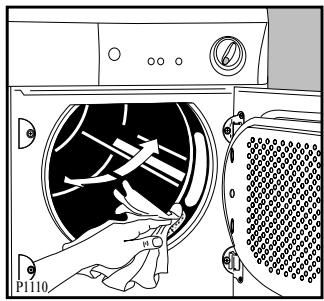

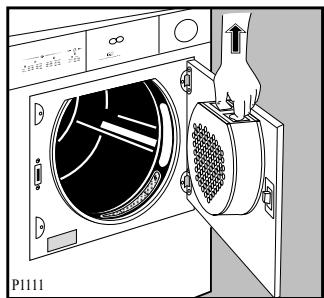

Nettoyage des filtrés 12

En cas d'anomalie de fonctionnement 13

Conditions de garantie 14

ServiceAprès-Vente 14

Garantie Européenne 15

A l'attention de l'installateur

Caracteristiques techniques 16

Installation 17

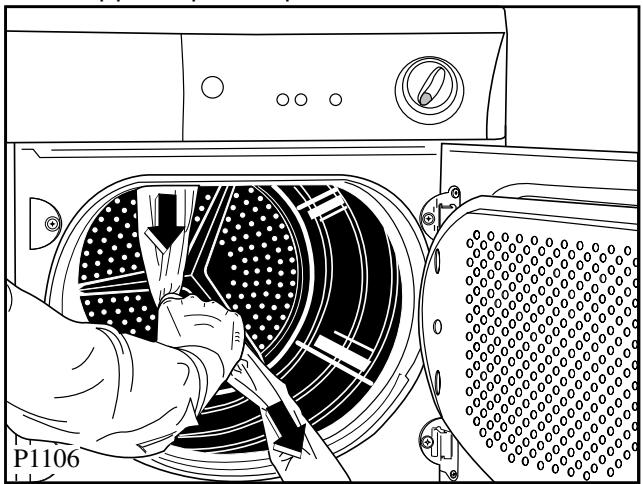

Débridage 17

Emplacement 17

Evacuation de l'air humide 17

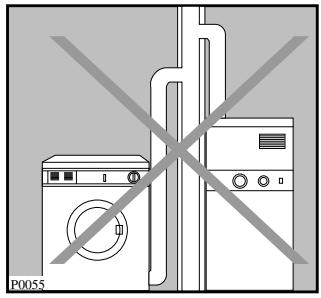

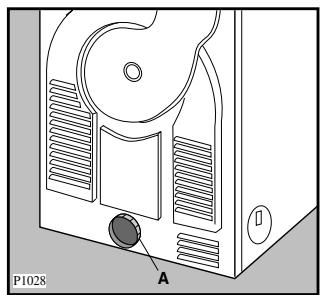

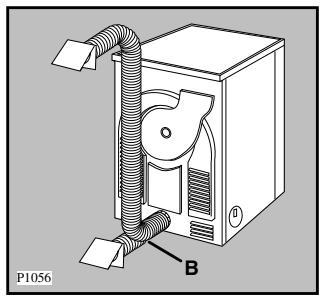

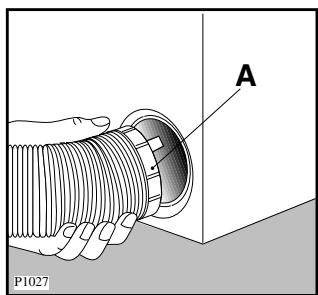

Le raccordement sur l'extérieur 17-18

Réversibilité de la porte 18

Branchementélectrique 18

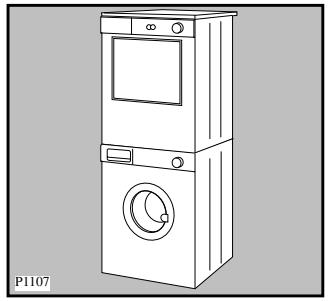

Installation en colonne 18

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliseur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiéz son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifie pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Débranche toujours l'appareil après son utilisation.
• Tout le linge à secher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une Explosion.
• Ne séchez enaucun cas des chaussures (tennis,etc.),carelles pourraient s'encastrer entre la portet et le tambour,bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Laissez la porte entrouverte lorsque le sèche-lingen n'est pas utilisé, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez les filtres après chaque utilisation.

• N'utilisez jamais l'appareil sans filtres ou avec des filtres endommages. Cela pourrait provoquer un incendie.

• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.

• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre “Branchement électrique”.

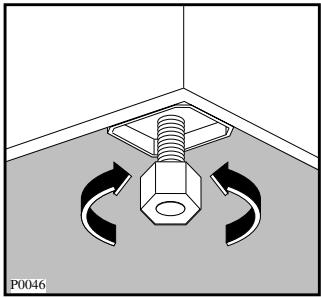

  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Voitres sèche-linge a été concu pour evacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié àaucun autre système d'aération servant à d'autres appar兼ls.

Veuillez tire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapucérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représentier un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention est nécessaire, le service après-venture du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez l'Assistance Consommateurs.
• En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur.

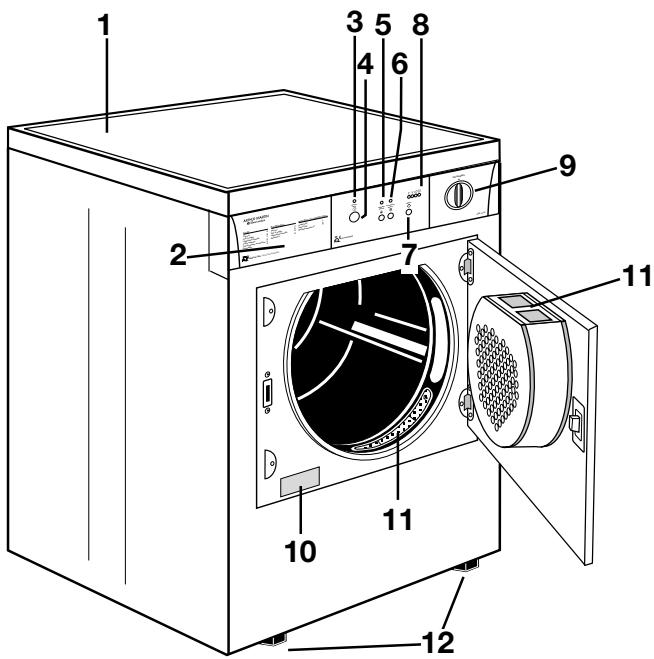

Description de l'appareil

i Notre apparéil

1 Plan de travail
2 Guide de séchage
3 Voyant de mise sous tension
4 Touche marche/arrêt
5 Touche séchage délicat
6 Touche annulation alarme
7 Touche département
8 Voyants déroulement programme
9 Programmateur/Minuteur
10 Plaque signalétique
11 Filtres
12 Pieds réglables

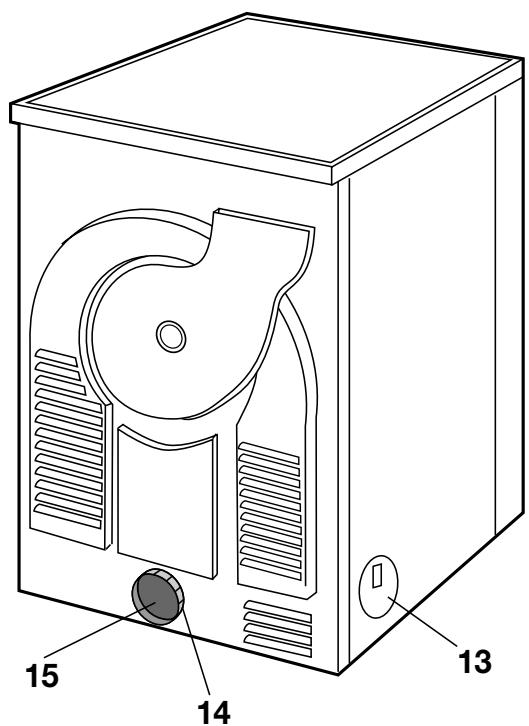

13 Sortie air humide sur les cottes
14 Raccord
15 Sortie air humide à l'arrière

Utilisation de votre sèche-linge

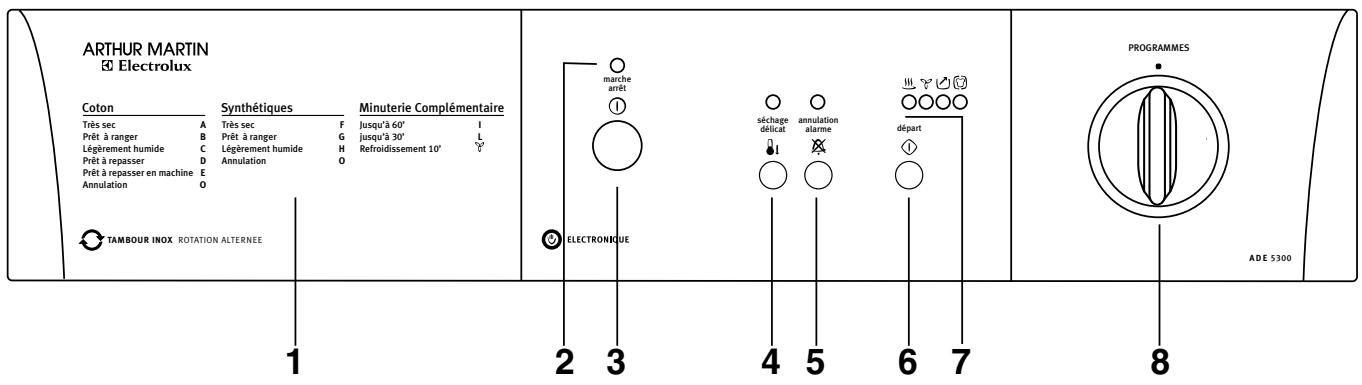

Le bandeau de commandes

1 Guide des programmes

2 Voyant de mise sous tension

Il s'allume lorsque I'appareil est sous tension (touche marche/arrêt enclenchée) et s'eteint en faisant ressortir la même touche.

3 Touche marche/arrêt ①

Cette touche permet demettre le sèche-linge sous tension. A la fin du programme, faites ressortir cette touche pourmettrele sèche-linge hors tension.

4 Touche séchage délicat

L'enclement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Levoyant correspondant s'allume.

5 Touche annulation alarme

Des signaux sonores retentissent durant la phase anti-froissage.

Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme sonore.

Levoyant correspondant s'allume.

6 Touche département ①

Appuyez sur cette touche pendant 2 secondes environ pourmettrele sèche-linge en fonctionnement après avoir sélectionné le programme.

Si la porte est ouverte en cours de programme, cette touche doit être enclenchée à nouveau après fermeture de la porte pour que le programme démarre là où il a été interrompu.

Cette touche doit être enclenchée aussi après une coupure de courant.

Dans les deux cas le voyageant ou (suivant la phase en cours) clignote pour vous rappeler que la touche départ doit être enclenchée à nouveau.

7 Voyants déroulement programme

Ces voyants vous indiquent les différentes phases du programme que l'appareil est en train d'effectuer:

Voyant de séchage

CevoyantindiquequeI'appareilest enphase deséchage.

Voyant «phase de refroidissement»

CevoyantindiquequeI'appareilestenphase de refroidissement.En fin de séchage，une phase de refroidissementde10minutesest prévue pour éviterlefroissement du linge.

Si levoyant ou clignote cela signifie que la touche depart doit etre enclenchee a nouveau pour que le programme redemarre.

Voyant «fin de programme»

Cevoyantclignotea la fin de la phase de refroidissement et pendant la phase anti-froissage.

Voyant «phase anti-froissage»

Les voyants et clignotent alternatively à la fin du programme (après la phase de refroidissement) et pendant la phase “anti-froissage” pour vous rappeler que le programme est terminé et que le linge peut être retire.

Si seul levoyant clignote cela signifie que la phase anti-froissage est terminée: l'appareil s'arrête.

8 Programmateur/Minuteur

Il vous permet de sélectionner un séchage électronique ou chronométrique.

Tournez la manette sur le programme ou le temps désiré.

Le séchage à contrôle électronique (automatique)

L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désiré.

Le séchage chronométrique

A utiliser pour parfaire le séchage si nécessaire. Sélectionnez le programme "I" 60 minutes pour le linge en coton ou "L" 30 minutes pour les synthétiques.

Pour annuler un programme en cours tournez leprogrammateur sur "0".

A la fin du séchage tournez-le sur "0" avant de sortir le linge.

Comment faire un séchage?

i

Avant la première utilisation de votre sèchelinge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ici afin d'éliminer d'eventuelles traces de poussières ou deGRAisses.

Pour secher votre linge:

1. Branchez l'appareil.

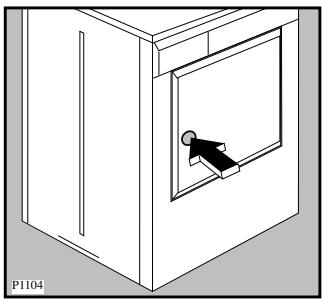

2. Ouvrez la porte en appuyant sur le point de pression marqué sur la porte (voir croquis).

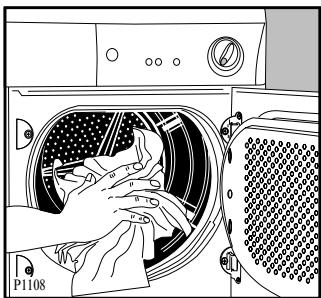

1. Dépliez les pieces de linge une à une et introduisez-les dans le tambour.

1. Fermez la porte.
2. Enoncez la touche marche/arrêt ①: levoyant de mise sous tension s'allume.
3. Sélectionnez le programme ou le temps de sechage.
4. Enclenchez eventuèlement la touche «sèchage délicat» Ⓞ et/ou la touche “annulation alarmé”
5. Appuyez sur la touche «départ» pendant 2 secondes: le séchage commence et levoyant s'allume. Durant le séchage le tambour tourne alternatively dans les deux directions.

Tous les programmes de séchage se terminent par une phase de refroidissement de 10 minutes (le voyant est allumé). Le linge peut être retire.

1. Si le linge n'est pas retireé en fin de cycle, le sèche-linge effectue la phase anti-froissage (durée: 30 minutes maximum).

Un signal sonore sa fait entendre toutes les 10 secondes (si la touche n'a pas eté enclenchée).

Les voyants et clignotent alternatively.

Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement à la fin de la phase anti-froissage.

Levoyant clignote et celui de mise sous tension resté allumé.

1. Tournez le programmateur sur "0", le voyant s'éteint.

Faites ressortir la touche marche/arrêt (levoyant de mise sous tension s'éteint) et sortez le linge immédiatement.

Après chaque utilisation

• Tournez le programmateur sur "0".
• Mettez l'appareil hors tension en faisant ressortir la touche marche/arrêt ①. Levoyant de mise sous tension s'éteint.
• Nettoyez les filtrres (voir page 12).

Guide des programmes

Séchage électronique

Type de linge	Dégré de séchage souhaité	Charge maxi(1) en kg	Position duprogrammateur
Coton	Très sec	5	A
	Prêt à ranger	5	B(*)
	Légèrement humide	5	C
	Prêt à repasser	5	D(*)
	Prêt à repasser en machine	5	E
Synthétiques	Très sec	2,5	F
	Prêt à ranger	2,5	G(*)
	Légèrement humide	2,5	H

(*) Suivant normes CEI 1121.

Sechage chronométrique

Type de linge	Durée de séchage	Charge maxi(1) en kg	Position duprogrammateur
Coton	60 min	5	I
Synthétiques	30 min	2,5	L

(1) Eneldom cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
- la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- la degré de séchage souhaité

Ventilation d'air froid

Ce programme peut être utilisé à toutes autres fins que le séchage du linge: pour éliminer une oedur trop prononcée, antimits par exemple, ou par rafraîchir le linge.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoit nous vous conseillons de replir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2,5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:

Drap	700-1000 g
Nappe	400-500 g
Torchon	70-120 g
Serviette	50-100 g
Serviette-éponge	150-250 g
Peignoir	1000-1500 g
Chemise d'homme	200-300 g
Taie d'oreiller	100-200 g
Pyjama	400-500 g
Chemise de nuit	200-250 g

Important:

• Ne faites jamais sécher en machine:

• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).

• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant eté precedemment nettoyés avec des produits inflammables

• les tissus ayant tendance à s'effilocher.

• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour permis
Séchage en tambour à haute température
Séchage en tambour à température modérée
Séchage en tambour interdit

• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
• Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.

• Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.

• Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'eviter qu'ils ne s'enroulent et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les écaisseurs longues à secher.
• Tout le linge à secher doit être essoré avant de procéder au séchage.
• Evitez de sécher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rinceage (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un degré de séchage qui rend le linge prét au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner un séchage court pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge avait été encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
• Nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.

Important:

N'utilisez jamais de produits abrasifs ou caustiques.

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte et tout autour du filtré pour enlever d'eventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

Nettoyage des filtrés

Situé l'un dans l'ouverture du hublot et l'autre dans la contreporte, les filtres doivent être nettoyés après chaque utilisation, avant de sortir le linge, à l'aide d'un chiffon humide.

Le filtré à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.

Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulating dans les filtres. Il s'agit tout fois d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendree seulement par le sèche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge.

Lors de l'étendage sur un séchoir, ces peluches (bouts de fils) sont emporté(e)s par le vent, tandis qu'à l'intérieur du séche-linge, elles (ils) s'accumulent et se gonflent fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé.

Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si nécessaire, les deux filtres peuvent être nettoyés sous l'eau courante à l'aide d'une Brosse. En ce cas, enlevez aussi le filtré situé dans l'ouverture du hublot comme indiqué dans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.

N'utilisez jamais votre sèche-linge sans filtres.

En cas d'anomalie defonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre apparéil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y.Remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Symptômes	Solutions
• Le sèche-linge ne démarre pas:	Vérifiez que: • la porte est correctement fermée, • l'appareil est effectivement branché, • les fusibles sont en bon état et n'ont pas disjoncté, • il n'y a pas de coupure de courant, • le programme de séchage a été affchéé, • la touche départ a été enclenchée.
• Le résultat de séchage n'est pas satisfaisant:	Vérifiez que: • le programme sélectionné est approprié, • les filtres sont correctement nettoyés, • le tambour du sèche-linge n'est pas surcharge, • la touche “sèchage délicat” n'a pas été enforcée, • le local où le sèche-linge est installé a une aération suffisante.

Conditions de garantie

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pieces défectueuses, sauf dans les cas prévus au chapitre “Réserves”.

Conditions d'application:

Pour l'application de cette garantie, vous devez.
vous adresser au distributeur qui vous a vendu
l'appareil et lui presentaier le Certificat de Garantie.
En complément, le Distributeur Vendeur pourra ou
non prendre a sa charge les frais de main d'oeuvre,
ainsi que les frais de displacement et de transport,
selon les conditions de vente qu'il pratique.

Reserves:

Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée:

• si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, faisse manœuvre, néligence, installation défectueuse

ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.;

• si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numérodes série;
• si une réparation a été effectuee par une personne non agréee par le constructeur ou le vendeur;
• si l'appareil a eté utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a eté concu;
• si l'appareil a eté acheté ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

ServiceAprès-Venté

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.

En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signaletique située sur la partie avant, en bas.

Garantie Européenne ARTHUR MARTIN Electrolux

Si vous deviez déménager vers un autre pays d'Europe, la garantie comptegue libre est générale.

• La date de départ de la garantie est la date d'achat du produit.
• La durée de la garantie ainsi que son étendue (pièces et/ou main d'œuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé.
• Le bénéficiaire de la garantie est le propriété de l'appareil. La garantie ne peut etre cedee ou transferee a une autre personne.
• Voitre nouvelle residence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange.
  L'appareil est installé et utilise conformément aux instructions de la notice d'utilisation, et utilise à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel).
• L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans notre nouveau pays de résidence.

Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs:

France	03 44 62 22 22
	BP 50142 - 60307 Senlis cédex

Allemagne ⑥ + 49 (0)911 323 2600

Italie 0434 1678 47 053 (uniquement a partir de l'Italie)

Royaume-Uni © 08705 950950 (uniquement à partir du Royaume-Uni)

Suède [phone]

A l'attention de l'installateur

Caracteristiques techniques

Dimensions:	Hauteur Largeur Profondeur	85 cm 60 cm 58 cm
Puisance de branchement: Puisance totale absorbée: Fusible:		220-230 V/50 Hz 2600 W 16 A
Capacité de séchage:	Coton, lin Synthétiques	5 kg 2,5 kg
Consommations:	Coton, lin Coton, lin Synthétiques	ESSORÉS à 800 tr/min. (essorés à 650 tr/min.)
		3,30 kWh (5 kg prét à ranger) 2,70 kWh (5 kg prét à repasser) 1,10 kWh (2,5 kg prét à ranger)

Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Attention!

Débridage

Enlevez le sachet en polyéthylène avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois.

Emplacement

Votre apparéil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l' apparéil pendant son fonctionnement. Vous doivent prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l' apparéil. L'endroit doit être propre et exemple de poussière.

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par de tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerasit de l'endommager.

Un excès de condensation dans la piece prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la piece peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'estérieur.

La température ambiente du local ne doit pas excéder 35^ lorsque l'appareil est en fonction.

Evacuation de l'air humide

L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les cots de l'appareil.

Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

Le raccordement sur l'extérieur

Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100 mm de diamètre, livre avec l'appareil, sur la sortie可以选择.

Pour relier le tuyau à l'appareil il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.

Si vous appeareil est placé dans un local très froid, percez un trou au point B de 3 mm et déposez un récipient plat dessous pour y recupérer l'eau de condensation.

Le tuyau ne devra pasprésenter plus de deux coudes.

attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.

Remarke:

Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches.

Un débit maximum d'évacuation d'au moins 150m^3 /h doit être assuré.

Notre responsabilité ne saurait etre engagée en cas de surchauffe provoquee par une obstruction due a un corps étranger.

Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrer.

Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une V.M.C. (ventilation mécanique centralisée). Si le temps de séchage est anormalement long, débranchez la VMC ou fermez l'orifice d'aspiration.

Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité de séchage sera réduite, avec une augmentation conséquence des temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher. Dans ce cas adressez-vous au ServiceAprès-Vente.

Réversibilité de la porte

Pour effectuer la réversibilité de la porte de votre apparéil, faites appel au service après-vente de votre magasin vendeur.

Branchement électrique

Ce sèche-linge ne peut être branché qu'en 220-230V/50 Hz, 16 A.

Utilisez un socle de prise de courant importante une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur (norme NF C 15100) et aux prescriptions de l'E.D.F.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres apparciels électriques branchés.

Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux apparêils s'effectue à l'aide d'un kit de superposition (en option) que vous pourrez vous procurer auprès de votre magasin vendeur. Les instructions de montage se trouvent dans l'emballage.

ELECTROLUX HOME PRODUCTS FRANCE SAS
43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX
Tél.: [phone]

S.A.S au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximé pour améliorer sans cesse les produits que nous vous proposons.

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte des conseils pour vous aid dans votrechioix en fonction de vos propres besoin.

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT!
