MODE D'EMPLOI HNU71311S BEKO

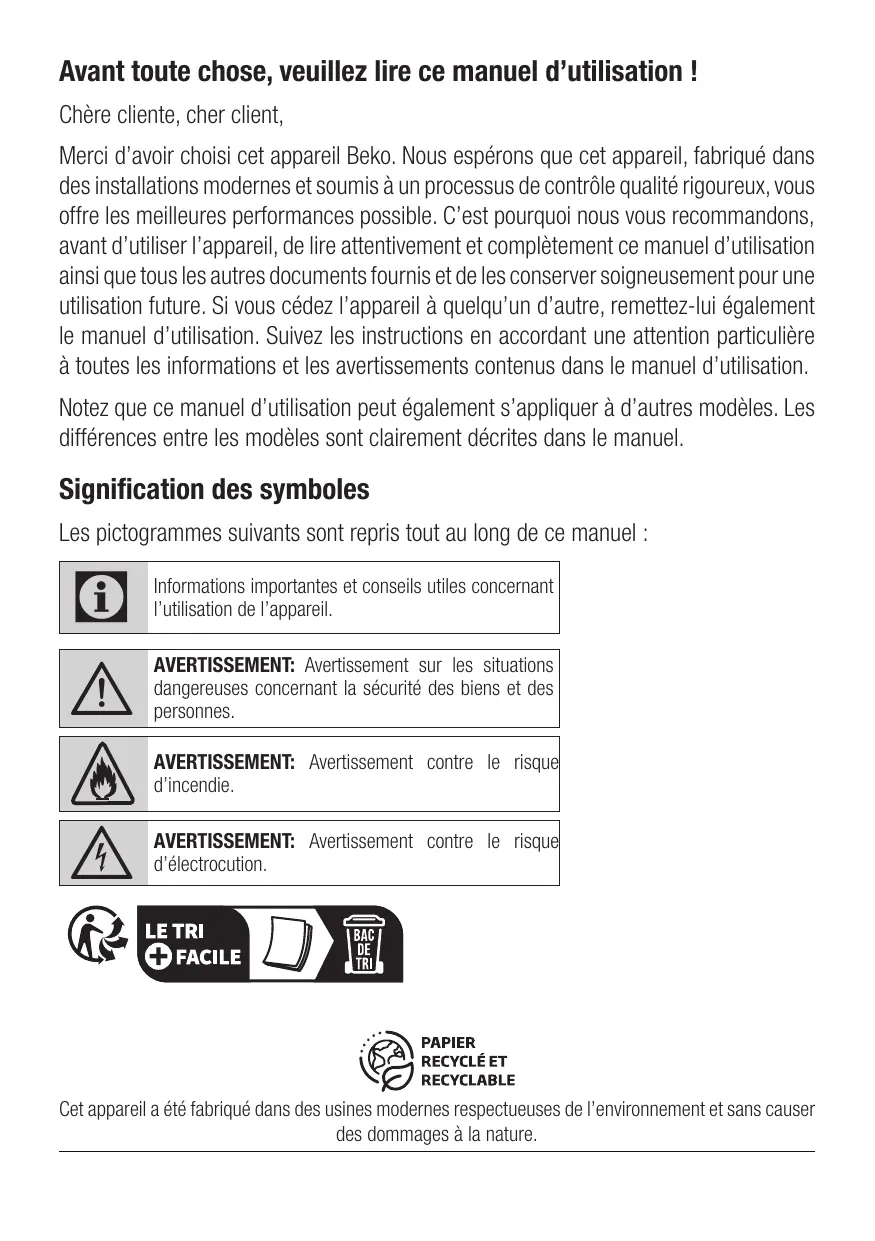

Avant toute chose, veuillez lire ce manuel d’utilisation ! Chère cliente, cher client, Merci d’avoir choisi cet appareil Beko. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possible. C’est pourquoi nous vous recommandons, avant d’utiliser l’appareil, de lire attentivement et complètement ce manuel d’utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l’appareil à quelqu’un d’autre, remettez-lui également le manuel d’utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d’utilisation. Notez que ce manuel d’utilisation peut également s’appliquer à d’autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.

Signification des symboles

Les pictogrammes suivants sont repris tout au long de ce manuel :

C A Informations importantes et conseils utiles concernant l’utilisation de l’appareil.

AVERTISSEMENT: Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes. AVERTISSEMENT: Avertissement contre le risque d’incendie.

B AVERTISSEMENT: Avertissement contre le risque d’électrocution.

Cet appareil a été fabriqué dans des usines modernes respectueuses de l’environnement et sans causer des dommages à la nature.

1 Instructions importantes en matière de sécurité et d’environnement

1.1 Consignes générales de sécurité Consignes de sécurité importantes - Lire attentivement et conserver pour référence ultérieure Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques d’incendie, d’électrocution, d’exposition aux fuites d’énergie à micro-ondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructions entraînera l’annulation de toute garantie. • Les produits Beko sont conformes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l’appareil ou son câble d’alimentation, le faire réparer ou remplacer par le revendeur, le centre SAV, un spécialiste ou des services habilités afin de prévenir tout danger. Des réparations défectueuses et non professionnelles peuvent être sources de danger et de risque pour l’utilisateur.

Hotte / Manuel d’utilisation

Cet appareil est conçu pour un usage domestique et des utilisations similaires comme :

– dans les coins cuisine du personnel dans les magasins, bureaux, et autres environnements de travail ; – les fermes – Par les clients des hôtels et autres types d’environnements résidentiels ; – et dans les chambres d’hôte. • Utiliser l’appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions. • Le fabricant n’est pas responsable des dommages résultant d’une mauvaise installation ou d’une mauvaise utilisation du produit. •

1 Instructions importantes en matière de sécurité et d’environnement

Cet appareil peut être utilisé par • S’assurer que la source d’alides enfants de 8 ans minimum, mentation électrique est des personnes à capacités phyconforme aux informations spésiques, sensorielles ou mencifiées sur la plaque signalétique tales réduites et des personnes de l’appareil. manquant d’expérience ou de • Ne jamais utiliser l’appareil si le connaissances suffisantes en câble d’alimentation ou l’appala matière, à condition qu’elles reil lui-même est endommagé. aient été préparées à un ma- • Pour éviter d’endommager le niement sécurisé de l’appareil câble d’alimentation, éviter de et qu’elles aient pleinement l’aplatir, de le plier ou même conscience des risques encoude le frotter contre des bords rus. coupants. Éloigner le câble • Les enfants n’ont pas le droit d’alimentation de toute surface de jouer avec l’appareil. Le netbrûlante et des flammes. toyage et l’entretien de l’appareil • Utilisez l’appareil uniquement ne doivent pas être effectués par avec une prise de terre. des enfants laissés sans surveilAVERTISSEMENT: Ne branclance. hez pas l’appareil sur le secteur • La distance minimale entre la avant la fin de l’installation. surface d’appui des récipients • Placer l’appareil de sorte que la de cuisson sur la plaque de prise soit toujours accessible. cuisson et la partie la plus basse de votre produit doit être d’au • Ne touchez pas les lampes si elles ont été utilisées pendant moins 65 cm. une longue période. Elles sont • Si des instructions relatives à chaudes et risqueraient donc l’installation de la plaque à gaz de provoquer des brûlures aux exigent plus de distance, premains. nez-les en compte. •

32 / FR Hotte / Manuel d’utilisation

1 Instructions importantes en matière de sécurité et d’environnement

Respectez la réglementation des autorités compétentes en matière d’évacuation de l’air évacué (cette mise en garde ne s’applique pas à l’utilisation sans conduit). • Faites fonctionner votre appareil après avoir posé une casserole, une poêle, etc. sur la plaque de cuisson. Autrement, la température élevée peut provoquer la déformation de certaines pièces de votre produit. • Éteignez la plaque de cuisson avant d’en retirer la casserole, la poêle, etc. • Ne laissez pas d’huile chaude sur la plaque de cuisson. Les casseroles contenant de l’huile chaude peuvent s’enflammer. • Faites attention à vos rideaux et à vos couvertures, car l’huile peut prendre feu pendant la cuisson de certains aliments, comme les frites. • Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois. •

Hotte / Manuel d’utilisation

Le produit doit être nettoyé conformément au manuel d’utilisation. Si le nettoyage n’a pas

été effectué conformément au manuel d’utilisation, il peut y avoir un risque d’incendie. • N’utilisez pas de matériaux filtrants ignifuges à la place des filtres actuels. • Utilisez uniquement des pièces d’origine ou pièces recommandées par le fabricant. • N’utilisez jamais l’appareil sans le filtre et ne retirez pas les filtres lorsque l’appareil est en marche. • En cas d’apparition d’une flamme, éteignez votre produit et vos appareils de cuisson. • En cas d’apparition d’une flamme, couvrez la flamme et n’utilisez jamais d’eau pour l’éteindre. • Débranchez l’appareil avant chaque nettoyage et lorsque l’appareil n’est pas en cours d’utilisation. •

1 Instructions importantes en matière de sécurité et d’environnement

La pression négative dans l’en- • Ne connectez pas la prise du vironnement ne doit pas dépas- produit aux canaux d’air qui ser 4 Pa (4 x 10 bars) lorsque contiennent d’autres fumées. la hotte de la table de cuisson • La ventilation de la pièce peut électrique et les appareils fonc- être insuffisante lorsque la hotte tionnant avec un autre type de la table de cuisson électrique d’énergie que l’électricité fonc- est utilisée en même temps que tionnent simultanément. les appareils fonctionnant au gaz • Dans l’environnement dans leou avec d’autres combustibles quel l’appareil est utilisé, les gaz (ceci peut ne pas s’appliquer aux résiduaires des appareils fonc- appareils qui rejettent uniquetionnant au fioul ou au gaz, tels ment l’air dans la pièce). que le chauffage de la pièce, • Les objets placés sur le produit doivent être totalement isolés peuvent tomber. Ne posez aucun ou l’appareil doit être de type objet sur le produit. étanche. • Ne brûlez rien sous votre produit. • Pour le raccordement du conduit, AVERTISSEMENT: Retirez les utilisez des tuyaux d’un diamètre films protecteurs avant d’installer de 120 ou 150 mm. Le raccor- la hotte. dement du tuyau doit être aussi • Ne laissez jamais des grandes court que possible et avoir le mi- flammes nues sous la hotte lorsnimum de coudes que possible. qu’elle est en fonctionnement. • Risque d’étranglement ! Conser• Gardez les friteuses en permavez tous les emballages hors de nence sous surveillance pendant portée des enfants. l’utilisation : de l’huile surchaufATTENTION: Les pièces acces- fée peut prendre feu. sibles peuvent devenir chaudes lorsqu’elles sont utilisées avec des appareils de cuisson. •

34 / FR Hotte / Manuel d’utilisation

1 Instructions importantes en matière de sécurité et d’environnement

1.2 Conformité avec la Directive DEEE et Mise au rebut des appareils usagés : Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE). Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L’élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine.

1.4 Informations concernant l’emballage

Les matériaux d’emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de l’environnement. Ne jetez pas les matériaux d’emballage avec les déchets domestiques et autres déchets. Déposez-les dans l’un des points de collecte de matériaux d’emballage prévus par l’autorité locale.

1.3 Conformité avec la directive

RoHS L’appareil que vous avez acheté est conforme à la Directive RoHS de l’UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

Hotte / Manuel d’utilisation

2.2 Caractéristiques techniques

HNU71311S Tension d'alimentation

Puissance des lampes

2x3 W Puissance du moteur

1x185 W Débit - 3. Niveau

Classe d’isolation du moteur

Classe F Classe d’isolation

Conduit d’évacuation d’air

Corps Éclairage de la table de cuisson Panneau de commande Filtre à huile en aluminium

Hotte / Manuel d’utilisation

3 Installation de l’appareil

3.1 Utilisation de l’appareil

• Vous pouvez démarrer votre appareil en appuyant sur le bouton de réglage de la vitesse souhaitée. (A, B, C)

• Vous pouvez éclairer la zone de cuisson en appuyant sur la lampe (D). D

3.4 Remplacement de la lampe

• Placez l’interrupteur de la lampe en position

« 0 » pour éteindre la lampe. • Placez l’interrupteur de la lampe en position « 1 » pour allumer la lampe. • Placez l’interrupteur du moteur en position « 0 » pour éteindre le moteur. • Vous pouvez faire fonctionner le moteur au minimum au 1er niveau de vitesse et au maximum au 3er niveau de vitesse en fonction de la densité de la vapeur de cuisson.

3.2 Fonctionnement efficace en termes d’économies d’énergie

• Lorsque vous utilisez votre appareil, réglez la Prise

E14 vitesse en fonction de l’intensité de la vapeur et Tension 220 – 240 W de l’odeur afin d’économiser de l’énergie. Dimension 35x100 mm • Utilisez les vitesses basses (1-2) dans des conditions normales, et les vitesses élevées (3) pour Code ILCOS DRBB/F-3-220240-E14-35/100 les odeurs et vapeurs intenses. • Les lampes situées sur la hotte sont destinées à Flux lumineux 400 lm l’éclairage de la zone de cuisson. Température de 2700 K • L’utilisation de ces lampes pour l’éclairage de couleur corrélée la pièce entraîne une consommation d’énergie Ce produit contient une source lumineuse de clasinutile et un éclairage insuffisant. se d’efficacité énergétique “E”. • Retirez le filtre à cartouche en aluminium. Re3.3 Instructions d’utilisation tirez la lampe défectueuse et remplacez-la par • Votre appareil contient un moteur qui a des viune lampe de même puissance. tesses différentes. • Pour de meilleures performances, nous recommandons d’utiliser des vitesses basses dans des conditions normales et des vitesses élevées en cas fortes odeurs et de vapeur intense. Hotte / Manuel d’utilisation

3 Installation de l’appareil

Coupez l’alimentation électrique de la hotte. Les lampes peuvent provoquer des brûlures aux mains lorsqu’elles sont chaudes, attendez donc qu’elles refroidissent avant de les manipuler. • Si l’appareil tombe en panne ou est endommagé, éteignez le fusible ou débranchez l’appareil et appelez le service après-vente agréé. • Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou une personne qualifiée afin d’éviter tout risque. • Éteignez le fusible ou débranchez l’appareil en cas de panne des lampes de l’appareil. Remplacez immédiatement les lampes défectueuses afin d’éviter que les autres lampes ne soient trop sollicitées (attendez d’abord que les lampes refroidissent).

3.6 Fonctionnement sans raccordement au réseau d’évacuation des fumées

L’air est filtré par le filtre à charbon et recirculé dans la pièce.

Le filtre à charbon est utilisé lorsqu’il est impossible d’utiliser un conduit de fumée dans la

• En cas d’utilisation sans conduit, retirez les rabats à l’intérieur de l’adaptateur de conduit. • Retirez le filtre à huile. Pour installer le filtre à charbon, fixez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. Resserrez-le en tournant à droite ou à gauche. • Remplacez le filtre à huile en aluminium.

3.5 Opération avec raccordement au conduit de fumée

La vapeur est extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte.

• Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10º) afin que l’air puisse sortir facilement de la pièce.

38 / FR Hotte / Manuel d’utilisation

4 Nettoyage et entretien

C Avant de procéder au nettoyage et à l'entretien, débranchez le produit ou

éteignez l'interrupteur.

4.1 Nettoyage du filtre à huile en aluminium

Ce filtre retient les particules d‘huile dans l‘air. Les filtres à huile en aluminium peuvent changer de couleur au fur et à mesure qu‘ils sont lavés ; c‘est normal et cela ne nécessite pas le remplacement de vos filtres à huile en aluminium.

4.2 Remplacement des filtres à carbone

Les filtres désodorisants contiennent du charbon de bois (charbon actif). Des filtres à graisse doivent être installés dans le produit, que des filtres à charbon soient utilisés ou non.

• Retirez le filtre à huile en aluminium.

• Pour retirer le filtre à charbon, retirez le filtre à charbon de son logement en le faisant tourner dans le sens inverse des aiguilles d’une montre à partir de la languette. • Poussez le verrou du filtre à huile en aluminium • Installez le nouveau filtre à charbon. vers l’avant. • Puis tirez-le légèrement vers le bas et retirez-le. • Installez le filtre à huile en aluminium. Sinon, vous pouvez plier le filtre. Lavez et rincez ATTENTION les filtres à huile en aluminium avec un déter• Le filtre à charbon ne doit jamais gent liquide et remplacer les filtres à huile en être lavé. aluminium par leurs douilles en effectuant les • Remplacez les filtres à charbon étapes indiquées ci-dessus dans l’ordre inverse. une fois tous les trois mois. Ce filtre retient les particules d’huile dans l’air. • Vous pouvez obtenir un filtre à charbon actif auprès des services Vous pouvez laver vos filtres à huile autorisés. en aluminium dans le lave-vaisselle.

C A A ATTENTION: En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

Hotte / Manuel d’utilisation

5 Installation de l’appareil

A ATTENTION: Avant de commencer l'installation, lisez les informations de sécurité figurant dans le manuel d'utilisation.

ATTENTION: Si l'installation n'est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, elle peut entraîner un choc électrique.

Pour l‘installation de la hotte, veuillez contacter le Service Autorisé le plus proche. Il est de la responsabilité du client de préparer l‘emplacement et l‘installation électrique de la hotte.

5.2 Contenu de l’emballage

5.1 Position de l’appareil

• La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette distance doit être de 65 cm.

• La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz, • à partir de la surface du verre pour les cuisinières électriques.

2. Conduit de cheminée en plastique de 120 mm de diamètre 3. Manuel d’utilisation 4. Modèle d’installation 5. Vis 6 x 3,9x32 (utilisées pour l’installation de la hotte) 6. Vis 3,5x9,5 (utilisées pour l’installation du conduit de cheminée en plastique) Les informations nécessaires pour rendre l‘emplacement approprié pour l‘installation de la hotte

Hotte / Manuel d’utilisation

5 Installation de l’appareil

5.3 Installation de l’appareil

A Utilisez des gants et des lunettes de protection lors des opérations de perçage et de coupe.

5.4 Perçage des trous de montage

• Conformez-vous au modèle d’installation fourni avec l’appareil sur la surface sur laquelle l’installation sera effectuée. • Percez les trous A, B, C, D, E, F indiqués sur le modèle d’installation à l’aide d’un foret de 4 mm de diamètre. (Figure 1)

2. Conduit de cheminée en plastique de 120 mm de diamètre 3. Prise de goupille de BodyValve • Fixez le conduit en plastique contenu dans l’emballage au corps de l’appareil à l’aide de 2 vis 3,5x9,5. (Figure 3) Ne le frottez pas contre la surface. Figure 3

• Découpez la surface inférieure du meuble de 1. Tuyau d’évacuation d’air cuisine dans lequel la hotte sera installée conformément aux dimensions spécifiées dans le 2. Conduit d’évacuation d’air de la hotte

• Fixez le tuyau d’évacuation d’air au conduit dessin technique (Figure 2). d’évacuation d’air et serrez-le à l’aide d’un collier de serrage (Figure 4).

Hotte / Manuel d’utilisation

5 Installation de l’appareil

A MISE EN GARDE: Les pliures et les coudes dans le tuyau d’aluminium entraînent une diminution de la puissance d’aspiration de l’air, évitez donc leur présence autant que possible.

1. Vue du bas du meuble de cuisine

2. Vis d’installation de la hotte 6 X 3,9X32 • Placez la hotte dans le meuble de cuisine et fixez la hotte grâce aux 6 trous d’installation percés au préalable (Figure 5).

• Si vous n’avez pas l’intention d’utiliser l’appareil pendant une longue période, conservez-le soigneusement. • Veillez également à ce que l’appareil soit débranché, refroidi et entièrement sec. • Conservez l’appareil dans un endroit frais et sec. • Tenez l’appareil hors de portée des enfants.

5.6 Manipulation et transport

• Lors de la manipulation et du transport, transportez l’appareil dans son emballage d’origine. • L’emballage de l’appareil le protège des dommages physiques. • Ne placez pas de charges lourdes sur l’appareil ou sur l’emballage. L’appareil peut être endommagé.

42 / FR Hotte / Manuel d’utilisation

L'appareil ne fonctionne pas.

Vérifiez le fusible.

Il se peut que votre fusible soit coupé ; remettez-le en marche.

L'appareil ne fonctionne pas.

Vérifiez le branchement.

La tension du secteur doit être comprise entre 220 et 240 V.

L'appareil ne fonctionne pas.

Vérifiez le branchement.

Vérifiez si les autres appareils de votre cuisine fonctionnent ou pas.

L’ampoule ne fonctionne pas.

Vérifiez le branchement.

La tension du secteur doit être comprise entre 220 et 240 V.

L’ampoule ne fonctionne pas.

Vérifiez l’interrupteur de l’ampoule.

L'interrupteur de l’ampoule doit être en position « Allumé ».

L’ampoule ne fonctionne pas.

Vérifiez les ampoules.

Les ampoules de l’appareil ne doivent pas être défectueuses.

L'appareil n’aspire pas l’air correctement.

Vérifiez le filtre en aluminium.

L’aluminium du filtre doit être nettoyé au moins une fois par mois en conditions d'utilisation normales.

L'appareil n’aspire pas l’air correctement.

Vérifiez l’évent d'aération.

L’évent d'aération doit être en position

L'appareil n’aspire pas l’air correctement.

Vérifiez le filtre à charbon.

Pour les appareils dotés d’un filtre à charbon, celui-ci doit normalement

être remplacé tous les 3 mois.
